WO2015133328A1 - 液晶の貯蔵又は運搬のための容器 - Google Patents

液晶の貯蔵又は運搬のための容器 Download PDF

Info

Publication number
WO2015133328A1
WO2015133328A1 PCT/JP2015/055168 JP2015055168W WO2015133328A1 WO 2015133328 A1 WO2015133328 A1 WO 2015133328A1 JP 2015055168 W JP2015055168 W JP 2015055168W WO 2015133328 A1 WO2015133328 A1 WO 2015133328A1
Authority
WO
WIPO (PCT)
Prior art keywords
liquid crystal
container
crystal material
present
storing
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/055168
Other languages
English (en)
French (fr)
Inventor
平田　真一
原　智章
梅津　安男
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DIC Corp
Original Assignee
DIC Corp
Dainippon Ink and Chemicals Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by DIC Corp, Dainippon Ink and Chemicals Co Ltd filed Critical DIC Corp
Priority to DE112015001079.3T priority Critical patent/DE112015001079T5/de
Priority to JP2015549880A priority patent/JPWO2015133328A1/ja
Publication of WO2015133328A1 publication Critical patent/WO2015133328A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
    • B65D81/00—Containers, packaging elements, or packages, for contents presenting particular transport or storage problems, or adapted to be used for non-packaging purposes after removal of contents
    • B65D81/24—Adaptations for preventing deterioration or decay of contents; Applications to the container or packaging material of food preservatives, fungicides, pesticides or animal repellants
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
    • B65D7/00—Containers having bodies formed by interconnecting or uniting two or more rigid, or substantially rigid, components made wholly or mainly of metal
    • B65D7/42—Details of metal walls
    • G—PHYSICS
    • G02—OPTICS
    • G02F—OPTICAL DEVICES OR ARRANGEMENTS FOR THE CONTROL OF LIGHT BY MODIFICATION OF THE OPTICAL PROPERTIES OF THE MEDIA OF THE ELEMENTS INVOLVED THEREIN; NON-LINEAR OPTICS; FREQUENCY-CHANGING OF LIGHT; OPTICAL LOGIC ELEMENTS; OPTICAL ANALOGUE/DIGITAL CONVERTERS
    • G02F1/00—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics
    • G02F1/01—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour
    • G02F1/13—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour  based on liquid crystals, e.g. single liquid crystal display cells
    • G02F1/1303—Apparatus specially adapted to the manufacture of LCDs

Definitions

  • the present invention relates to a container used for a liquid crystal material, which is an organic material for which stable quality maintenance is required, and a storage or transportation method using the container.
  • Liquid crystal display elements are used in various measuring instruments, automobile panels, word processors, electronic notebooks, printers, computers, televisions, watches, advertisement display boards, etc., including clocks and calculators.
  • Typical liquid crystal display methods include TN (twisted nematic) type, STN (super twisted nematic) type, vertical alignment type using TFT (thin film transistor) and IPS (in-plane switching) type.
  • the liquid crystal material used in these liquid crystal display elements is generally a liquid composition composed of several to several tens of compounds, and has the optimum physical properties depending on the intended use and display method. And performance is required.
  • the liquid crystal display element is required to be stable against external factors such as moisture, air, heat, and light from the viewpoint of reliability and lifetime.
  • liquid crystal material deteriorates the electrical performance of the liquid crystal display element when ionic impurities or the like are mixed in, the liquid crystal material is required to be sufficiently managed in its storage.
  • liquid crystal materials For storage of liquid crystal materials, glass bottles of about 100 mL to 1 L are generally used. However, liquid crystal materials are stored as the liquid crystal display elements increase in size and use more liquid crystal materials. The container to be used is also required to have a large capacity.
  • Patent Document 1 a liquid crystal display element manufacturing apparatus in which a stainless steel liquid crystal material storage container and a unit for injecting liquid crystal material are integrated has been proposed.
  • Patent Document 2 use a container made of corrosion resistant steel. Transportation and storage methods have been proposed for the purpose of preventing damage, preventing contamination of liquid crystal materials, and improving environmental harmony through reuse.
  • Patent Document 2 However, long-term quality maintenance of liquid crystal materials at a higher level than before has been required during storage and transportation.
  • the problem to be solved by the present invention is a container that can withstand the operation of transferring the liquid crystal material directly to the manufacturing apparatus by the pressure of gas or the like without any problem such as damage to the impact, and further, the long-term stability of the quality of the liquid crystal material It is providing the container which can maintain. Moreover, it is providing the method of the storage or transport using this.
  • the present invention has a long-term quality stability by providing a container that is rigid, airtight, and made of a corrosion-resistant steel material of a specific component. It has been found that a container for storage and transportation that can be provided is obtained, and the present invention has been completed.
  • the present invention provides a container for storing or transporting an organic material characterized in that it is made of a material mainly composed of corrosion-resistant steel having a carbon content of 0.03% or less that is rigid and airtight.
  • the container of the present invention can be stored and transported in a state where the specific resistance value and voltage holding ratio of the liquid crystal material are high, and the state is maintained for a longer period of time. Can provide long-term quality stability of the liquid crystal material.
  • the container of the present invention is useful for storing and transporting a liquid crystal material used for manufacturing a TFT-driven liquid crystal display element such as a TN display mode, an IPS display mode, a VA display mode, and a PSVA display mode.
  • the container of the present invention is used for storage and transportation of organic materials, particularly liquid crystal materials, which require quality stability.
  • the container of the present invention has airtightness against positive pressure and negative pressure and has rigidity capable of withstanding impact, but preferably has a function as a pressure container.
  • a positive pressure it is preferable to be able to attach a distributor or pressure gauge for sealing an inert gas such as compressed air, nitrogen gas or argon gas in the container. It is preferable that a pipe can be attached to reduce the pressure by a vacuum pump.
  • the container of the present invention preferably has airtightness against water and air from the viewpoint of the stability of the quality of the contents.
  • the container of the present invention is made of a material mainly composed of corrosion-resistant steel, and the carbon content in the corrosion-resistant steel is 0.03% or less.
  • the material needs to be used on the inner surface that comes into contact with the organic material placed in the container, but may be used for the entire container.
  • Stainless steel is preferred as the corrosion resistant steel. Stainless steel having a carbon content of 0.03% or less is sometimes called low-carbon stainless steel, and can be used.
  • the inner surface of the container of the present invention may be subjected to treatment such as electrolytic polishing.
  • the capacity of the container of the present invention is preferably 1 L or more, more preferably 5 L or more. Since it can withstand airtightness and impact resistance, it can be 100 L or more.
  • the container of the present invention is preferably used for an organic material for manufacturing an electronic device that requires long-term stability of electrical performance such as specific resistance, and more preferably used for a liquid crystal material for a liquid crystal display element. It is particularly preferable to be used as a liquid crystal material for TFT-driven liquid crystal display elements.
  • liquid crystal material used in the container of the present invention examples include a liquid crystal composition containing a liquid crystal compound into which a fluorine group is introduced.
  • liquid crystal compound into which a fluorine group is introduced include the following.
  • one or more —CH 2 — of the cyclohexane ring may be substituted with —O— so that the oxygen atom is not directly adjacent
  • X 61 and X 62 are independently — H represents —H, —Cl, —F, —CF 3 or —OCF 3
  • X represents —H, —Cl or —F
  • Y represents —F, —OCHF 2 , —CF 3 or —OCF.
  • Z 11 and Z 12 are each independently a single bond
  • -CH CH -, - CH 2 O -, - OCH 2 -, - CH 2 CH 2 -, - (CH 2) 4 -, - Represents OCF 2 — or —CF 2 O—
  • m 11 represents 0 to 4, and when a plurality of A 12 and / or Z 12 are present, they may be the same or different.
  • Specific examples of the liquid crystal compound into which other fluorine groups are introduced include the following.
  • R 21 and R 22 each independently represents an alkyl group having 1 to 15 carbon atoms, and one or more of —CH 2 — in the alkyl group is not directly adjacent to an oxygen atom. May be substituted with —O—, —CH ⁇ CH—, —CO—, —OCO—, —COO—, —CF 2 O— or —OCF 2 —, one or two of the alkyl groups
  • the above hydrogen atoms may be optionally substituted with halogen
  • a 21 and A 22 are each independently one of the following structures:
  • Z 21 and Z 22 are each independently a single bond, —CH ⁇ CH—, —CH 2 O—, —OCH 2 —, —CH 2 CH 2 —, — (CH 2 ) 4 —, —OCF 2 — or —CF 2 O—, m 2 and m 3 represent 0 to 3, m 2 + m 3 represents 1 to 3, and a plurality of A 21 , A 22 , Z 21 and / or Z 22 If present, they may be the same or different.
  • the liquid crystal material used in the container of the present invention can also contain a liquid crystal compound other than a liquid crystal compound into which a fluorine group has been introduced. Specific examples include compounds represented by the following general formula (III-A) to general formula (III-J).
  • R 5 and R 6 each independently represent an alkyl group having 1 to 15 carbon atoms, and one or two or more —CH 2 — in the alkyl group is not directly adjacent to an oxygen atom. May be substituted with —O—, —CH ⁇ CH—, —CO—, —OCO—, —COO—, —CF 2 O— or —OCF 2 —, one or two of the alkyl groups (The above hydrogen atoms may be optionally substituted with halogen.) These liquid crystal compounds may be used alone or in combination.
  • the container of the present invention is suitable because the liquid crystal material used for the TFT driving liquid crystal display element has a high specific resistance value or a high voltage holding ratio, and its stability over time is strongly required.
  • the liquid crystal material used for the TFT driving liquid crystal display element has a high specific resistance value or a high voltage holding ratio, and its stability over time is strongly required.
  • it is preferably applied to a liquid crystal material having a specific resistance value of 1.0 ⁇ 10 12 ⁇ ⁇ cm or more, more preferably applied to a liquid crystal material having a specific resistance value of 1.0 ⁇ 10 13 ⁇ ⁇ cm or more. More preferably, it is applied to a liquid crystal material of 10 14 ⁇ ⁇ cm or more.
  • the container of the present invention is a material mainly composed of corrosion-resistant steel having a carbon content of 0.03% or less without deteriorating electrical performance such as specific resistance and voltage holding ratio of the liquid crystal material, It is preferable to use it for storage and transportation because the change is extremely small over a long period of time and the characteristics can be maintained. Further, the container of the present invention in which the liquid crystal material is used for storage or transportation can be directly connected to a liquid crystal display element manufacturing apparatus by piping or the like.
  • the container of the present invention can be attached with a bottom wheel or the like on the bottom of the container in order to facilitate movement during transportation.
  • the measured characteristics are as follows.
  • T ni Nematic phase-isotropic liquid phase transition temperature (° C.)
  • T cn Solid phase-nematic phase transition temperature (° C)
  • ⁇ n Refractive index anisotropy at 20 ° C.
  • ⁇ Dielectric anisotropy at 20 ° C.
  • Viscosity at 20 ° C. (mPa ⁇ s) ⁇ 1 rotational viscosity at 20 ° C. (mPa ⁇ s)
  • K 33 Elastic constant at 20 ° C.
  • K 33 (pN) Specific resistance value: Specific resistance value at 25 ° C. ( ⁇ ⁇ cm) Voltage holding ratio: 60 Hz, 1 V voltage holding ratio at 60 ° C.
  • LC-A was prepared as a representative liquid crystal.
  • the composition of the liquid crystal composition and its physical property values are shown in Table 1.
  • a container having a pressure-resistant structure with a capacity of 10 L was manufactured using SUS304 (general-purpose stainless steel) as Comparative Example 1 and SUS316L (low-carbon stainless steel) as Example 1, and filled and sealed with 10 L of LC-A. .
  • the measured value of the carbon content of SUS304 used was 0.04 to 0.08%, and the carbon content of SUS316L was 0.03% or less.
  • Each container filled with LC-A was stored at room temperature, opened after 1 month and 3 months, and evaluated. The evaluation results are shown in Table 2.
  • LC-A filled in a container made of SUS304, which is Comparative Example 1 showed a marked decrease in resistivity and voltage holding ratio and an increase in ion density after 1 month and 3 months.
  • LC-A filled in the container made of SUS316L as Example 1 showed no significant change in specific resistance value, voltage holding ratio and ion density. From the above, it was confirmed that the container of the present invention is an excellent container that does not change indicators such as specific resistance, voltage holding ratio, and ion density, which have a strong correlation with the quality of the liquid crystal material.

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Food Science & Technology (AREA)
  • Packages (AREA)
  • Liquid Crystal (AREA)
  • Rigid Containers With Two Or More Constituent Elements (AREA)
  • Packaging Frangible Articles (AREA)

Abstract

　本発明は、炭素含有量０．０３％以下である耐腐食性鋼鉄を主成分とする素材から成ることを特徴とし、耐衝撃性や耐圧性を有することに加え、液晶材料の比抵抗値や電圧保持率を高い状態で貯蔵および輸送することができ、更に長期間において、その状態を維持することができ、液晶材料の長期の品質安定性を与える容器を提供する。また、これを用いた貯蔵又は輸送の方法を提供する。本発明は、ＴＦＴ駆動液晶表示素子を作製するために用いられる液晶材料の貯蔵および輸送に有用である。

Description

液晶の貯蔵又は運搬のための容器
　本発明は、安定した品質維持が求められる有機材料である液晶材料に使用する容器及びその容器を使った貯蔵又は輸送の方法に関する。
　液晶表示素子は、時計、電卓をはじめとして、各種測定機器、自動車用パネル、ワードプロセッサー、電子手帳、プリンター、コンピューター、テレビ、時計、広告表示板等に用いられるようになっている。液晶表示方式としては、その代表的なものにＴＮ（ツイステッド・ネマチック）型、ＳＴＮ（スーパー・ツイステッド・ネマチック）型、ＴＦＴ（薄膜トランジスタ）を用いた垂直配向型やＩＰＳ（イン・プレーン・スイッチング）型等がある。これらの液晶表示素子に用いられる液晶材料は、一般的には数種類から数十種類の化合物から構成される液状の組成物であって、それぞれの使用される用途や表示方式によって、最適な物性値や性能を求められる。更に、液晶表示素子の信頼性や寿命等の観点から水分、空気、熱、光などの外的要因に対して安定であることも求められる。また、液晶材料は、イオン性不純物等が混入すると液晶表示素子の電気的性能が悪化するため、その保管においても十分な管理が求められる。
　液晶材料の保管には、１００ｍＬから１Ｌ程度のガラス瓶が使用されることが一般的であるが、液晶表示素子の大型化が進み、使用される液晶材料が増えることに伴って、液晶材料を保管する容器も大容量であることが必要となってきている。
　しかし、大容量のガラス瓶はコストがかかり、また、運搬時にガラス瓶を破損してしまう危険性もある。また、液晶表示素子を製造するために液晶材料を液晶パネルに封入する方法として、液晶材料の保管容器に液晶材料を注入する装置へ導入する管を直接繋ぎ、ポンプ等で送り込む方式が提案されている。しかしながら、液晶表示素子の大型化に伴い、液晶材料を送り込むための圧力が大きくなり、そのために液晶材料の保管容器の耐圧も十分に強いものが求められるようになっている。
　このような中、ステンレス製の液晶材料の貯蔵容器と液晶材料を注入するユニットが一体化した液晶表示素子の製造装置が提案されている。（特許文献１）
　また、耐腐食性鋼鉄製の容器を用い。破損防止、液晶材料の汚染防止およびリユースによる環境的調和の改善を目的とした輸送および貯蔵の方法が提案されている。（特許文献２）
　しかしながら、貯蔵や輸送の際にこれまで以上に高いレベルでの液晶材料の長期的な品質維持が求められていた。
特開２００１－１５４２１０号公報 特開２００５－１５７３６１号公報
　本発明が解決しようする課題は、衝撃に対する破損等の問題が無く液晶材料をガス等の圧力により直接製造装置に移し替える作業にも耐えうる容器であって、更に液晶材料の品質の長期安定性を維持することができる容器を提供することである。また、これを用いた貯蔵又は輸送の方法を提供することである。
　本発明は、上記課題を解決するために鋭意検討した結果、剛直で気密性を有し、更に特定成分の耐腐食性鋼鉄の素材で構成される容器とすることで、長期的に品質安定性を与えることのできる貯蔵および輸送のための容器が得られることを見出し本発明の完成に至った。
　すなわち、剛直で気密性を有し炭素含有量０．０３％以下である耐腐食性鋼鉄を主成分とする素材から成ることを特徴とする有機材料の貯蔵又は運搬のための容器を提供する。
　本発明の容器は、耐衝撃性や耐圧性を有することに加え、液晶材料の比抵抗値や電圧保持率を高い状態で貯蔵および輸送することができ、更に長期間において、その状態を維持することができることから、液晶材料の長期の品質安定性を与える。本発明の容器は、ＴＮ表示モード、ＩＰＳ表示モード、ＶＡ表示モード、ＰＳＶＡ表示モード等のＴＦＴ駆動液晶表示素子を作製するために用いられる液晶材料の貯蔵および輸送に有用である。
　本発明の容器は、品質の安定性を求められる有機材料、特に液晶材料の貯蔵や輸送に用いられる。
　本発明の容器は、正圧や負圧に対して気密性を有し、衝撃に耐えうる剛直性を有するが、圧力容器としての機能を有することが好ましい。正圧にする場合、容器内に圧縮空気や窒素ガスやアルゴンガス等の不活性ガスを封入するための分配器や圧力計を取り付けられるようになっていることが好ましく、負圧にする場合、真空ポンプによる減圧化を行うため配管を取り付けられるようになっていることが好ましい。
　また、本発明の容器は、内容物の品質の安定性の観点から水や空気に対する気密性を有することが好ましい。
　本発明の容器は、耐腐食性鋼鉄を主成分とする素材より成り、その耐腐食性鋼鉄中の炭素含有量は、０．０３％以下である。該素材は容器に入れられる有機材料と接触する内表面に使用されることが必要であるが、容器全体に使用されていても良い。
　耐腐食性鋼鉄として、ステンレス鋼が好ましい。炭素含有量０．０３％以下のステンレス鋼は、低炭素ステンレス鋼と呼ばれている場合があり、これを使用することもできる。
　本発明の容器の内表面は、電解研磨等の処理がなされていても良い。
　本発明の容器の容量は、１Ｌ以上であることが好ましく、５Ｌ以上であることが更に好ましい。気密性、衝撃性に耐えうるので、１００Ｌ以上であることもできる。
　本発明の容器は、比抵抗等の電気的性能の長期的安定性が求められる電子デバイス製造用有機材料に使用されることが好ましく、液晶表示素子用の液晶材料に使用されることが更に好ましく、ＴＦＴ駆動液晶表示素子用の液晶材料に使用されることが特に好ましい。
　本発明の容器に使用される液晶材料として、例えば、フッ素基が導入された液晶化合物を含有する液晶組成物が挙げられる。
　フッ素基が導入された液晶化合物として、具体的には以下のようなものが挙げられる。
Figure JPOXMLDOC01-appb-C000001
（式中、Ｒ１１は炭素数１～１５のアルキル基を表し、該アルキル基中の１つ又は２つ以上の－ＣＨ２－は、酸素原子が直接隣接しないように、－Ｏ－、－ＣＨ＝ＣＨ－、－ＣＯ－、－ＯＣＯ－、－ＣＯＯ－、－ＣＦ２Ｏ－又は－ＯＣＦ２－で置換されてよく、該アルキル基中の１つ又は２つ以上の水素原子は任意にハロゲンで置換されていてもよく、Ａ１１、Ａ１２はそれぞれ独立して下記の何れかの構造
Figure JPOXMLDOC01-appb-C000002
（該構造中シクロヘキサン環の１つ又は２つ以上の－ＣＨ２－は酸素原子が直接隣接しないように、－Ｏ－で置換されていてもよく、Ｘ６１及びＸ６２はそれぞれ独立して－Ｈ、－Ｃｌ、－Ｆ、－ＣＦ３又は－ＯＣＦ３を表す。）を表し、Ｘは－Ｈ、－Ｃｌ又は－Ｆを表し、Ｙは－Ｆ、－ＯＣＨＦ２、－ＣＦ３又は－ＯＣＦ３を表し、Ｚ１１及びＺ１２はそれぞれ独立して単結合、－ＣＨ＝ＣＨ－、－ＣＨ２Ｏ－、－ＯＣＨ２－、－ＣＨ２ＣＨ２－、－（ＣＨ２）４－、－ＯＣＦ２－又は－ＣＦ２Ｏ－を表し、ｍ１１は０～４を表し、Ａ１２及び／又はＺ１２が複数存在する場合、それらは同一であっても、異なっていてもよい。）

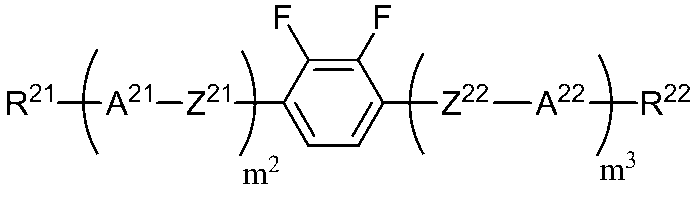

また、その他のフッ素基が導入された液晶化合物として、具体的には以下のようなものが挙げられる。
Figure JPOXMLDOC01-appb-C000003
（式中、Ｒ２１及びＲ２２はそれぞれ独立して炭素数１～１５のアルキル基を表し、該アルキル基中の１つ又は２つ以上の－ＣＨ２－は、酸素原子が直接隣接しないように、－Ｏ－、－ＣＨ＝ＣＨ－、－ＣＯ－、－ＯＣＯ－、－ＣＯＯ－、－ＣＦ２Ｏ－又は－ＯＣＦ２－で置換されてよく、該アルキル基中の１つ又は２つ以上の水素原子は任意にハロゲンで置換されていてもよく、Ａ２１、Ａ２２はそれぞれ独立して下記の何れかの構造
Figure JPOXMLDOC01-appb-C000004
を表し、Ｚ２１及びＺ２２はそれぞれ独立して単結合、－ＣＨ＝ＣＨ－、－ＣＨ２Ｏ－、－ＯＣＨ２－、－ＣＨ２ＣＨ２－、－（ＣＨ２）４－、－ＯＣＦ２－又は－ＣＦ２Ｏ－を表し、ｍ２及びｍ３は０～３を表すが、ｍ２＋ｍ３は１～３を表し、Ａ２１、Ａ２２、Ｚ２１及び／又はＺ２２が複数存在する場合、それらは同一であっても、異なっていてもよい。）
　本発明の容器に使用される液晶材料には、フッ素基が導入された液晶化合物以外の液晶化合物も含有することができる。具体的には以下のような一般式（ＩＩＩ－Ａ）～一般式（ＩＩＩ－Ｊ）で表される化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000005
（式中、Ｒ５及びＲ６はそれぞれ独立して炭素数１～１５のアルキル基を表し、該アルキル基中の１つ又は２つ以上の－ＣＨ２－は、酸素原子が直接隣接しないように、－Ｏ－、－ＣＨ＝ＣＨ－、－ＣＯ－、－ＯＣＯ－、－ＣＯＯ－、－ＣＦ２Ｏ－又は－ＯＣＦ２－で置換されてよく、該アルキル基中の１つ又は２つ以上の水素原子は任意にハロゲンで置換されていてもよい。）
　これらの液晶化合物は単独で用いても、複数を混合して用いても良い。
　ＴＦＴ駆動用液晶表示素子に用いられる液晶材料は、高比抵抗値あるいは高電圧保持率を有し、更にその経時安定性を強く求められることから、本発明の容器は好適である。特に、比抵抗値１．０×１０１２Ω・ｃｍ以上の液晶材料に適用することが好ましく、１．０×１０１３Ω・ｃｍ以上の液晶材料に適用することがより好ましく、１．０×１０１４Ω・ｃｍ以上の液晶材料に適用することが更に好ましい。
　本発明の容器は、炭素含有量０．０３％以下である耐腐食性鋼鉄を主成分とする素材とすることで液晶材料の比抵抗や電圧保持率等の電気的性能を劣化させることなく、長期間に渡って、変化が極めて小さく、特性の維持をすることができるため、貯蔵および輸送に使用することが好ましい。また、液晶材料を貯蔵あるいは輸送に使用している本発明の容器を配管等で、そのまま液晶表示素子の製造装置に連結することもできる。
　本発明の容器は、輸送の際の移動を容易するために容器の底に底車等を取り付けることもできる。
　以下に実施例を挙げて本発明を更に詳述するが、本発明はこれらの実施例に限定されるものではない。また、以下の実施例及び比較例の組成物における「％」は『質量％』を意味する。
実施例において化合物の記載について以下の略号を用いる。なお、ｎは自然数を表す。
（側鎖）
　-n　　　 -CnH2n+1　炭素原子数ｎの直鎖状のアルキル基
　n-　　　 CnH2n+1-　炭素原子数ｎの直鎖状のアルキル基
　-On　　　-OCnH2n+1　炭素原子数ｎの直鎖状のアルコキシル基
nO-　　　CnH2n+1O-　炭素原子数ｎの直鎖状のアルコキシル基
　-V　　　 -CH=CH2
　V-　　　 CH2=CH-
　-V1　　　-CH=CH-CH3
　1V-　　　CH3-CH=CH-
　-2V　　　-CH2-CH2-CH=CH3
V2-　　　CH3=CH-CH2-CH2-
-2V1　　 -CH2-CH2-CH=CH-CH3
1V2-　　 CH3-CH=CH-CH2-CH2
（連結基）
-n-      -CnH2n-
-nO-     -CnH2n-O-
-On-     -O-CnH2n-
-COO-    -C(=O)-O-
-OCO-    -O-C(=O)-
-CF2O-   -CF2-O-
-OCF2-   -O-CF2-
（環構造）
Figure JPOXMLDOC01-appb-C000006
　実施例中、測定した特性は以下の通りである。
　Ｔｎｉ　：ネマチック相－等方性液体相転移温度（℃）
　Ｔｃｎ　：固体相－ネマチック相転移温度（℃）
　Δｎ　：２０℃における屈折率異方性
　Δε　：２０℃における誘電率異方性
　η　　：２０℃における粘度（ｍＰａ・ｓ）
　γ１　：２０℃における回転粘度（ｍＰａ・ｓ）
　Ｋ３３　：２０℃における弾性定数Ｋ３３（ｐＮ）
　比抵抗値　：２５℃における比抵抗値（Ω・ｃｍ）
電圧保持率：６０Ｈｚ、１Ｖ印加条件での６０℃における電圧保持率（％）
　イオン密度：０．０５Ｈｚ、２０Ｖ印加条件での６０℃におけるイオン密度（ｐＣ／ｃｍ－３）

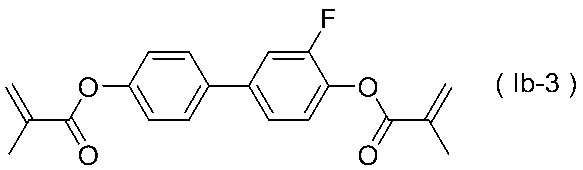

また、重合性化合物の代表例として（Ｉｂ－３）を用いたが、本発明は該重合性化合物に限定されるものではない。
Figure JPOXMLDOC01-appb-C000007
以下に実施例を挙げて本発明を更に詳述するが、本発明はこれらの実施例に限定されるものではない。
（実施例および比較例）
代表的な液晶としてＬＣ－Ａを調製した。液晶組成物の構成とその物性値は表１のとおりであった。
Figure JPOXMLDOC01-appb-T000008

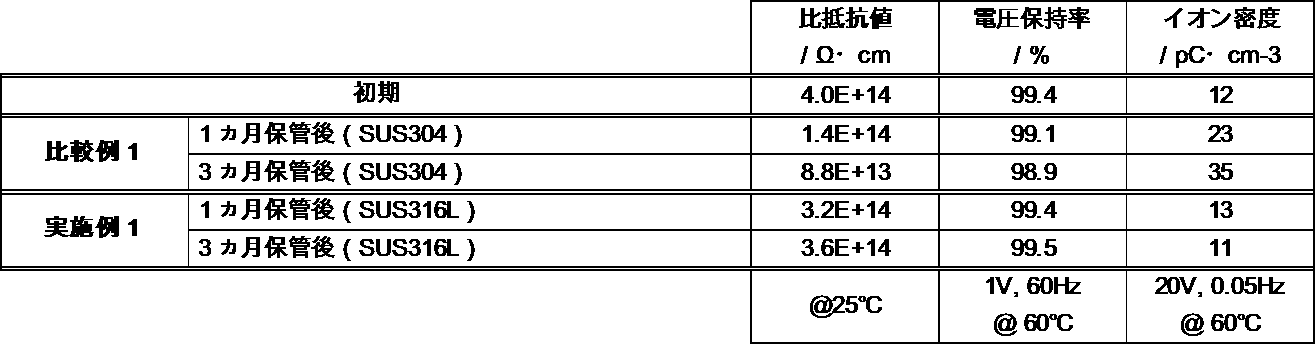

次に、比較例１であるＳＵＳ３０４（汎用ステンレス）および実施例１であるＳＵＳ３１６Ｌ（低炭素ステンレス）を用いて容量１０Ｌの耐圧構造を有する容器を製造し、１０ＬのＬＣ－Ａを充填・密閉した。なお、使用したＳＵＳ３０４の炭素含有量の実測値は０．０４～０．０８％であり、ＳＵＳ３１６Ｌの炭素含有量は０．０３％以下であった。室温でＬＣ－Ａを充填した各容器を保管し、１ヶ月および３ヶ月後に開封し評価を実施した。評価結果を表２に示す。
Figure JPOXMLDOC01-appb-T000009
比較例１であるＳＵＳ３０４からなる容器に充填したＬＣ－Ａは１ヵ月後、３ヶ月後と顕著に比抵抗値および電圧保持率の下落、ならびにイオン密度の増加が見られた。一方、実施例１であるＳＵＳ３１６Ｌからなる容器に充填したＬＣ－Ａは比抵抗値、電圧保持率およびイオン密度に大きな変化は見られなかった。
以上のことから、本発明の容器は液晶材料の品質と強い相関のある比抵抗値、電圧保持率およびイオン密度などの指標を変化させない優れた容器であることが確認された。

Claims (7)

  1. 有機材料との接触面が炭素含有量０．０３％以下である耐腐食性鋼鉄を主成分とする素材である、剛直で気密性を有する容器。
  2. 水及び酸素に対する機密性を有する請求項１記載の容器。
  3. 請求項１又は２記載の有機材料の貯蔵又は運搬のための容器。
  4. 前記有機材料が比抵抗値１．０×１０１２Ω・ｃｍ以上である請求項１～３のいずれか１項に記載の容器。
  5. 前記電子材料が液晶材料である請求項１～３のいずれか１項に記載の容器。
  6. 請求項１～５のいずれか一項に記載の容器を用いた貯蔵又は運搬の方法。
  7. 不活性ガス雰囲気下で行う請求項６記載の貯蔵又は運搬の方法。
PCT/JP2015/055168 2014-03-03 2015-02-24 液晶の貯蔵又は運搬のための容器 Ceased WO2015133328A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
DE112015001079.3T DE112015001079T5 (de) 2014-03-03 2015-02-24 Behälter zum Speichern oder Transport von Flüssigkristallen
JP2015549880A JPWO2015133328A1 (ja) 2014-03-03 2015-02-24 液晶の貯蔵又は運搬のための容器

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-040372 2014-03-03
JP2014040372 2014-03-03

Publications (1)

Publication Number Publication Date
WO2015133328A1 true WO2015133328A1 (ja) 2015-09-11

Family

ID=54055137

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/055168 Ceased WO2015133328A1 (ja) 2014-03-03 2015-02-24 液晶の貯蔵又は運搬のための容器

Country Status (4)

Country Link
JP (1) JPWO2015133328A1 (ja)
DE (1) DE112015001079T5 (ja)
TW (1) TW201542430A (ja)
WO (1) WO2015133328A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002097579A (ja) * 2000-09-25 2002-04-02 Nisshin Steel Co Ltd 食品用ステンレス製容器・器具類の製造方法。
JP2005157361A (ja) * 2003-11-21 2005-06-16 Merck Patent Gmbh 液晶を詰め、輸送し、貯蔵し、回収するための方法およびシステム
JP2013151956A (ja) * 2012-01-24 2013-08-08 Horiba Stec Co Ltd 流体抵抗デバイス

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002097579A (ja) * 2000-09-25 2002-04-02 Nisshin Steel Co Ltd 食品用ステンレス製容器・器具類の製造方法。
JP2005157361A (ja) * 2003-11-21 2005-06-16 Merck Patent Gmbh 液晶を詰め、輸送し、貯蔵し、回収するための方法およびシステム
JP2013151956A (ja) * 2012-01-24 2013-08-08 Horiba Stec Co Ltd 流体抵抗デバイス

Also Published As

Publication number Publication date
TW201542430A (zh) 2015-11-16
DE112015001079T5 (de) 2016-11-24
JPWO2015133328A1 (ja) 2017-04-06

Similar Documents

Publication Publication Date Title
JP5816210B2 (ja) 液晶媒体およびそれを含む電気光学ディスプレイ
CN105121598B (zh) 向列液晶组合物和使用其的液晶显示元件
US20150315468A1 (en) Nematic liquid crystal composition and liquid crystal display device
CN104334685B (zh) 向列液晶组合物及使用其的液晶显示元件
JP2014208842A5 (ja)
JP2015199968A (ja) ネマチック液晶組成物及びこれを用いた液晶表示素子
US20190048262A1 (en) Liquid crystal composition and liquid crystal display device including the same
US20160168462A1 (en) Nematic liquid crystal composition and liquid crystal display device including the same
US20180187079A1 (en) Composition and liquid crystal display device using the same
TW200848498A (en) Liquid-crystalline medium
CN105793392A (zh) 液晶组合物及液晶显示元件
CN106661454A (zh) 具有易于调节的旋转粘度的液晶组合物
JP2017039549A (ja) 液晶の貯蔵又は運搬のための容器
JP7326959B2 (ja) 組成物及びそれを使用した液晶表示素子
JPWO2017038617A1 (ja) 液晶組成物及びそれを使用した液晶表示素子
WO2016052060A1 (ja) 有機材料用容器および貯蔵、運搬方法
JPWO2015133328A1 (ja) 液晶の貯蔵又は運搬のための容器
US7553522B2 (en) LC-mixtures with low frequency dependence for TFT-displays
JP2019120753A (ja) 液晶表示素子
JP5700268B2 (ja) ネマチック液晶組成物及びこれを用いた液晶表示素子
JP6120121B2 (ja) 液晶の貯蔵又は運搬のための容器
CN104560060A (zh) 一种含氘代二氟甲氧桥类化合物的新型液晶介质及应用
TW202016264A (zh) 液晶組合物及其顯示器件
CN105586057B (zh) 液晶组合物及其液晶显示器件
JP2017190165A (ja) 有機材料の貯蔵又は運搬のための容器

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2015549880

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15757803

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 112015001079

Country of ref document: DE

122 Ep: pct application non-entry in european phase

Ref document number: 15757803

Country of ref document: EP

Kind code of ref document: A1
