WO2012140798A1 - ターゲット及びターゲットの製造方法 - Google Patents

ターゲット及びターゲットの製造方法 Download PDF

Info

Publication number
WO2012140798A1
WO2012140798A1 PCT/JP2011/074033 JP2011074033W WO2012140798A1 WO 2012140798 A1 WO2012140798 A1 WO 2012140798A1 JP 2011074033 W JP2011074033 W JP 2011074033W WO 2012140798 A1 WO2012140798 A1 WO 2012140798A1
Authority
WO
WIPO (PCT)
Prior art keywords
backing plate
base material
main surface
target
adhesive member
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2011/074033
Other languages
English (en)
French (fr)
Inventor
善勝 佐藤
哲宏 大野
弘樹 大空
重光 佐藤
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Ulvac Inc
Original Assignee
Ulvac Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Ulvac Inc filed Critical Ulvac Inc
Priority to KR1020137018081A priority Critical patent/KR20130099194A/ko
Priority to JP2013509733A priority patent/JP5721815B2/ja
Priority to CN2011800638924A priority patent/CN103282542A/zh
Publication of WO2012140798A1 publication Critical patent/WO2012140798A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C14/00—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material
    • C23C14/22—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material characterised by the process of coating
    • C23C14/34—Sputtering
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C14/00—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material
    • C23C14/22—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material characterised by the process of coating
    • C23C14/34—Sputtering
    • C23C14/3407—Cathode assembly for sputtering apparatus, e.g. Target
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C14/00—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material
    • C23C14/22—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material characterised by the process of coating
    • C23C14/34—Sputtering
    • C23C14/35—Sputtering by application of a magnetic field, e.g. magnetron sputtering
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
    • H01J37/00—Discharge tubes with provision for introducing objects or material to be exposed to the discharge, e.g. for the purpose of examination or processing thereof
    • H01J37/32—Gas-filled discharge tubes
    • H01J37/34—Gas-filled discharge tubes operating with cathodic sputtering
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
    • H01J37/00—Discharge tubes with provision for introducing objects or material to be exposed to the discharge, e.g. for the purpose of examination or processing thereof
    • H01J37/32—Gas-filled discharge tubes
    • H01J37/34—Gas-filled discharge tubes operating with cathodic sputtering
    • H01J37/3411—Constructional aspects of the reactor
    • H01J37/3414—Targets
    • H01J37/3417—Arrangements
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
    • H01J37/00—Discharge tubes with provision for introducing objects or material to be exposed to the discharge, e.g. for the purpose of examination or processing thereof
    • H01J37/32—Gas-filled discharge tubes
    • H01J37/34—Gas-filled discharge tubes operating with cathodic sputtering
    • H01J37/3411—Constructional aspects of the reactor
    • H01J37/3414—Targets
    • H01J37/3426—Material
    • H01J37/3429—Plural materials
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01J—ELECTRIC DISCHARGE TUBES OR DISCHARGE LAMPS
    • H01J37/00—Discharge tubes with provision for introducing objects or material to be exposed to the discharge, e.g. for the purpose of examination or processing thereof
    • H01J37/32—Gas-filled discharge tubes
    • H01J37/34—Gas-filled discharge tubes operating with cathodic sputtering
    • H01J37/3411—Constructional aspects of the reactor
    • H01J37/3435—Target holders (includes backing plates and endblocks)

Definitions

  • the present invention relates to a target used for film formation by sputtering and a method for manufacturing the target.
  • This application claims priority based on Japanese Patent Application No. 2011-088275 for which it applied on April 12, 2011, and uses the content here.
  • a sputtering apparatus is used as an apparatus for forming various thin films.
  • a sputtering cathode is provided in a chamber, and an object to be processed is arranged so as to face a target attached to the cathode at a predetermined interval in a decompressed chamber.
  • an inert gas for example, argon gas
  • a negative voltage is applied to the target to discharge, and the inert gas ionized by the discharge collides with the target.
  • the film-forming process is performed by making the particle which jumps out of a target adhere to a to-be-processed object.
  • FIG. 4A shows an example of a conventional film forming apparatus 600 using a sputtering method (see Patent Document 1).
  • FIG. 4B is an enlarged view showing the target and the member C arranged in the vicinity thereof in each of the plurality of chambers 601 in FIG. 4A (see Patent Document 2).
  • the target includes a backing plate 604 and a base material 605 disposed on the surface of the backing plate 604.
  • the cathode body 610 for applying a sputtering voltage to the target is attached to the target using a plurality of bolt members.
  • the cathode body 610 is attached to a cathode attachment flange 611 disposed in the chamber 601 using a plurality of bolt members via an insulating plate 612.
  • a magnetic field generation unit H that generates a leakage magnetic flux on the surface of the base material 605 is provided inside the backing plate 604.
  • a circulation flow path including a flow path 608a into which cooling water is introduced and a flow path 608b from which cooling water is led out is provided in order to cool the target.
  • the backing plate 604 and the cathode body 610 are covered with a ground shield 601a.
  • the ground shield 601a has an opening that exposes the target to a space (deposition space) in the chamber.
  • the ground shield 601a suppresses discharge generated in members other than the target among the members facing the film formation space, and is usually attached to the chamber (wall portion) 601 using a plurality of bolt members.
  • the base material used for sputtering is consumed according to the processing amount of sputtering (for example, the number of substrates to be processed), it is necessary to periodically exchange the consumed base material and the base material before use. is there.
  • the work of exchanging the base material is performed together with the backing plate, and the removal and attachment work is performed for each target. Therefore, when exchanging the base material, the inside of the chamber needs to be at atmospheric pressure. As a result, after the target is exchanged, an operation of exhausting the gas in the chamber and returning the pressure in the chamber to a pressure (vacuum) at which film formation can be performed again occurs.
  • the film forming process cannot be performed until the operation is completed.
  • the present invention has been made in consideration of such circumstances, and can reduce the number of times the base material consumed during the sputtering process is replaced with the base material before use, thereby extending the usage period of the target.
  • the primary purpose is to provide a target.
  • the base material can be joined to the backing plate by using an adhesive member so that the surface of the base material has a flat shape individually on each of the two main surfaces of the backing plate.
  • a second object is to provide a method for manufacturing a simple target.
  • the target according to the first aspect of the present invention includes a backing plate having a first main surface and a second main surface located on the opposite side of the first main surface, and a first plate disposed on the first main surface.
  • a base material and a second base material disposed on the second main surface are included.
  • the target is provided inside the backing plate, is formed at a position close to the first main surface or the second main surface, and includes a circulation channel through which cooling water flows,
  • the backing plate is preferably formed of a single plate.
  • a circulation channel provided inside the backing plate and formed at a position close to the first main surface which is the outermost surface of the backing plate, and the cooling water flows
  • a circulation channel provided inside the backing plate and formed near the second main surface, which is the outermost surface of the backing plate, through which cooling water flows, and the backing plate has a plurality of plates attached thereto. It is preferable to form with the laminated plywood.
  • the backing plate includes a first side surface, a second side surface located on the opposite side of the first main surface, and from the first side surface toward the second side surface. It is preferable that a rotating shaft that penetrates the backing plate is provided, and a power supply line that supplies power used for sputtering is provided inside the rotating shaft.
  • the backing plate has a third side surface different from the first side surface and the second side surface, and an adhesion preventing plate is provided on the third side surface via an insulating member. It is preferable that they are arranged.
  • the first main surface of the backing plate and the first base material are bonded via an adhesive member. It is preferable that the second main surface of the backing plate and the second base material are joined via an adhesive member.
  • the first main surface of the backing plate and the first base material are joined via an adhesive member, and the second main surface of the backing plate and the second base material are interposed via an adhesive member.
  • the first main surface of the backing plate and the first base material are fixed by a clamp. It is preferable that the second main surface of the backing plate and the second base material are fixed by a clamp. The first main surface of the backing plate and the first base material are fixed by a clamp, and the second main surface of the backing plate and the second base material are fixed by a clamp. Is preferred.
  • the first base material is joined to the first main surface of the backing plate via the first adhesive member, and the first base material and the first main surface are joined together.
  • the backing plate warped when it is joined is shaped so as to have a flat shape
  • the second base material is joined to the second main surface of the backing plate via a second adhesive member, and the second The backing plate is shaped so that the surface of the backing plate warped when the base material and the second main surface are joined becomes a flat shape.
  • a base material used for sputtering is disposed on each of the two main surfaces of the backing plate. Therefore, after performing the sputtering process using the first base material arranged on the first main surface in the chamber, the target is reversed and the sputtering is performed using the second base material arranged on the second main surface. Processing can be performed. Therefore, when the second base material is composed of the same material as the first base material, compared to the case where the base material arranged only on one main surface of the backing plate is used as in the conventional case, the per base target. The period of use can be extended. Thereby, the frequency
  • each of the first base material and the second base material is made of a material that forms the lower layer and the upper layer of the laminated film formed on the substrate to be processed, two components are formed using only one target.
  • Membrane treatment can be performed continuously. Then, by performing two successive film forming processes in the same chamber, a film forming process using the first base material (first film forming process) and a film forming process using the second base material (second film forming process).
  • the process of exhausting the gas in the chamber and the transfer of the substrate to be processed (process) are not necessary, and the time required for such a process (process) can be shortened.
  • the backing plate in which warpage has occurred due to the bonding is formed into a flat shape. To shape. Therefore, it is possible to manufacture a target in which a base material having a flat surface is bonded to each of the two main surfaces of the backing plate.
  • FIG. 1A shows a configuration of a film forming apparatus 100 used for sputtering provided with a target according to the first embodiment of the present invention, and a control unit E, a grounding unit G, a magnetic field generation unit H, and an exhaust unit P attached thereto. It is a figure explaining.
  • the film forming apparatus 100 includes a chamber 101, a target C disposed inside the chamber 101, and a support base 103 disposed at a position facing the target C.
  • the support base 103 supports the substrate to be processed 102.
  • FIG. 1B is a perspective view of the target according to the first embodiment of the present invention.
  • 1C is a diagram showing the target of the first embodiment of the present invention shown in FIG. 1B and is a cross-sectional view corresponding to a plane perpendicular to the longitudinal direction L.
  • FIG. The target C includes a backing plate 104, a first base material 105, a second base material 106, and a deposition preventing plate 109.
  • the backing plate 104 is formed in a flat shape and has a first main surface 104a (one main surface) and a second main surface 104b (the other main surface).
  • the first base material 105 is disposed on the first main surface 104a.
  • the second base material 106 is disposed on the second main surface 104b.
  • the adhesion preventing plate 109 is disposed on a side surface 113 (third side surface) parallel to the longitudinal direction L of the backing plate.
  • the backing plate 104 has a rotating shaft 107 that penetrates the backing plate 104 from the first side surface 111 (one side surface) of the backing plate 104 toward the second side surface 112 (the other side surface).
  • Circulation passages 108a and 108b (first circulation) formed in the backing plate 104 at positions (near) near the first main surface 104a or the second main surface 104b of the backing plate 104 and through which cooling water (refrigerant) flows.
  • a flow path and a second circulation flow path) are provided.
  • the material constituting the backing plate 104 is preferably a material having high conductivity, thermal conductivity, and low gas releasing property, and copper or stainless steel is mainly used.
  • first base material 105 and the second base material 106 a material of a film formed on a substrate to be processed such as a metal or an insulator is used.
  • the first base material 105 and the second base material 106 may be made of the same material or different materials.
  • the cooling water (refrigerant) flowing through the circulation channels 108a and 108b cools the first base material 105 and the second base material 106 during the sputtering process.
  • the cooling water is introduced from one of the circulation channels 108a and 108b and is led out from the other.
  • the rotating shaft 107 is connected to a control unit E provided outside the target C, and rotates using the control unit E. Then, the target C is rotated in conjunction with the rotation of the rotating shaft 107. In order to achieve stable rotation, it is desirable that the rotation shaft penetrates so as to coincide with the center of gravity of the backing plate 104.
  • a power supply line for applying a sputtering voltage to the backing plate 104, and a supply and discharge line for cooling water flowing through the circulation channels 108a and 108b.
  • the adhesion preventing plate 109 provided on the third side surface 113 parallel to the longitudinal direction L of the backing plate 104 prevents particles generated during the sputtering process from entering the side surface of the backing plate.
  • an insulating member 109a is disposed between the deposition preventing plate 109 and the backing plate 104, and the insulating member 109a prevents the deposition preventing plate 109 from being damaged by a voltage supplied during sputtering.
  • a base material used for sputtering is disposed on each of the two main surfaces of the backing plate. Therefore, in the chamber, after performing the sputtering process using the first base material 105 disposed on the first main surface 104a, the target is reversed and the second base material 106 disposed on the second main surface 104b. Can be used for sputtering.
  • the second base material 106 is made of the same material as the first base material 105, one target is used as compared with the case where the base material disposed only on one main surface of the backing plate is used as in the prior art.
  • the per-use period can be extended. Thereby, the frequency
  • each of the first base material 105 and the second base material 106 is made of a material that forms the lower layer and the upper layer of the laminated film formed on the substrate 102, only one target is used, Two film-forming processes can be performed continuously. Then, by performing two successive film formation processes in the same chamber, the gas in the chamber is exhausted between the film formation process using the first base material 105 and the film formation process using the second base material 106. A process (process) such as a process and a transfer of a substrate to be processed becomes unnecessary, and the time required for such a process (process) can be shortened. Furthermore, by performing two types of film forming processes in the same chamber, the space for installing the chambers necessary for the film forming process is reduced as compared with the conventional technique using a separate chamber for each type of film forming process. be able to.
  • first base material 105 is disposed so as to face the first main surface 104a of the backing plate 104
  • second base material 106 is disposed on the second main surface 104b of the backing plate 104. Arrange to face each other.
  • the first base material 105 is joined to the first main surface 104a of the backing plate 104 using a first adhesive member (not shown). More specifically, the first adhesive member is applied to the first main surface 104a of the backing plate 104 forming the bonding surface, and the backing plate 104 and the first adhesive member are heated and melted at a temperature equal to or higher than the melting point. Then, the first base material 105 is disposed on the melted first adhesive member, and is cooled to room temperature in a state where the melted first adhesive member is sandwiched between the first base material 105 and the backing plate 104.
  • the first adhesive member used in this step is preferably a low melting point metal, for example, indium.
  • the backing plate 104 and the first base material 105 are joined in a high temperature state, and cooled to room temperature in the joined state. And the backing plate 104 is compressed with cooling.
  • the first base material 105 is bonded only to the first main surface 104a, the compression rate of the backing plate 104 on the first main surface 104a and the compression rate of the backing plate 104 on the second main surface 104b are Different. Therefore, the backing plate 104 has a shape in which the first main surface 104a or the second main surface 104b is warped in a convex shape.
  • FIG. 2B shows an example in which the backing plate 104 has a convex warp on the first main surface 104a.
  • a convex warp may occur on the two principal surfaces 104b.
  • the backing plate 104 warped by the joining of the first base material 105 and the backing plate 104 is shaped so as to have a flat shape.
  • the method of shaping the backing plate 104 is not limited to a specific method, but in the present embodiment, pressure is applied to the second main surface 104b of the backing plate 104 in a direction opposite to the direction in which the warping occurs. Use mechanical correction methods.

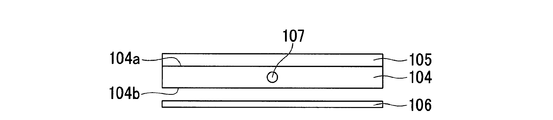

  • the second base material 106 is joined to the second main surface 104b of the backing plate 104 using a second adhesive member (not shown). More specifically, the second adhesive member is applied to the second main surface 104b of the backing plate 104 that forms the bonding surface, and the backing plate 104 and the second adhesive member are heated and melted at a temperature equal to or higher than the melting point. Then, the second base material 106 is disposed on the melted second adhesive member, and is cooled to room temperature in a state where the melted second adhesive member is sandwiched between the second base material 106 and the backing plate 104.
  • the second adhesive member used in this step is preferably a low melting point metal, for example, indium.

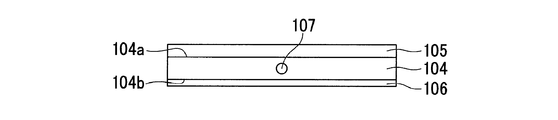

  • the backing plate 104 and the second base material 106 are bonded in a high temperature state and cooled to room temperature while being bonded. And the backing plate 104 is compressed with cooling.
  • the first base material 105 is joined to the first main surface 104a and the second base material 106 is joined to the second main surface 104b
  • the compression rate of the backing plate 104 on the first main surface 104a is different. Therefore, the backing plate 104 has a shape in which the first main surface 104a or the second main surface 104b is warped in a convex shape.
  • the backing plate 104 warped by the joining of the second base material 106 and the backing plate 104 is shaped so as to have a flat shape.
  • the method of shaping the backing plate 104 is not limited to a specific method, in the present embodiment, a method of mechanically correcting the backing plate 104 by applying pressure in a direction opposite to the direction in which the warping occurs. Is used.

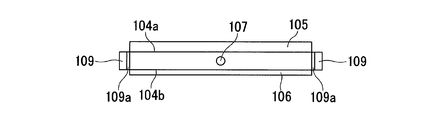

  • the adhesion preventing plate 109 is joined to the side surface 113 parallel to the longitudinal direction L of the backing plate 104 by using an insulating adhesive member (insulating member) 109a.
  • a target of one embodiment is formed.
  • first base material 105 and the second base material 106 are joined to the backing plate 104 in this order.
  • the joining order may be reversed, or the first base material 105 and the second base material 106 may be joined to both sides of the backing plate 104.
  • the first base material 105 and the second base material 106 may be bonded together and then mechanically corrected. 2A to 2F can be applied to a second embodiment described later.
  • the target manufacturing method of the first embodiment of the present invention it is not necessary to provide a fixing region in the base material as in the case where the base material is fixed to the backing plate using a fixing member such as a bolt or a clamp. . Therefore, the entire region of the first base material 105 and the second base material 106 arranged on each main surface of the backing plate 104 can be used for sputtering.
  • the backing plate warped by the bonding has a flat shape.
  • a target in which a base material having a flat surface is bonded to each of the two main surfaces of the backing plate can be manufactured. Accordingly, since the base material and the substrate to be processed are arranged in parallel, the sputtered particles popping out from the base material can be uniformly deposited on the processing surface of the substrate to be processed, thereby forming a film.
  • 2A to 2F show, as an example, a method of joining the first base material 105 and the second base material 106 to each main surface of the backing plate 104 using an adhesive member.
  • a fixing member such as a bolt or a clamp.
  • FIG. 3 is a cross-sectional view showing a target according to the second embodiment of the present invention and corresponding to a plane perpendicular to the rotation axis.
  • the backing plate 104 of the first embodiment is formed of a single plate
  • the backing plate 214 of the second embodiment is configured by a plywood in which two plates (backing plates) 204 and 211 are overlapped. ing. Inside the backing plate 214 are formed at positions close to the first main surface 214a, which is the outermost surface of the backing plate, and circulation channels 208a, 208b through which cooling water flows, and a second main surface, which is the outermost surface of the backing plate.
  • Circulating flow paths 213a and 213b that are formed near the surface 214b and through which cooling water flows are provided.
  • other configurations of the target are the same as the configurations of the first embodiment.
  • FIG. 3 the same members as those in the first embodiment are denoted by the same reference numerals, and the description thereof is omitted or simplified.
  • the cooling water circulation channels 108 a and 108 b are formed in the backing plate 104 at a position close to one of the first main surface 104 a and the second main surface 104 b.
  • the cooling water circulation channels 208a and 208b are formed in the backing plate 214 at positions close to both the first main surface 214a and the second main surface 214b. . Therefore, according to the configuration of the second embodiment, a target having a high cooling function for cooling both the first base material 205 and the second base material 212 can be obtained.
  • a base material used for sputtering is disposed on each of two main surfaces which are the outermost surfaces of the backing plate. Therefore, in the chamber, after performing the sputtering process using the first base material 205 disposed on the first main surface 214a, the target is reversed and the second base material 212 disposed on the second main surface 214b. Can be used for sputtering.
  • the second base material 212 is made of the same material as the first base material 205, one target is used as compared with the case where the base material arranged only on one main surface of the backing plate is used as in the prior art.
  • the per-use period can be extended. Thereby, the frequency
  • each of the first base material 205 and the second base material 212 is made of a material that forms a lower layer and an upper layer of a stacked film formed on the substrate to be processed
  • the two base materials are formed using only one target.
  • Two film forming processes can be performed continuously. Then, by performing two successive film forming processes in the same chamber, a process of exhausting the inside of the chamber performed between the film forming process using the first base material 205 and the film forming process using the second base material 212, and A work (process) such as transport of the substrate to be processed is not necessary, and the time required for such a work (process) can be shortened.
  • a space for installing a chamber necessary for the film forming process can be provided, compared to the conventional technique using a separate chamber for each type of film forming process. Can be reduced.
  • the manufacturing method will be described.
  • the first base material 205 is joined to the first main surface 204a of the backing plate 204 using the first adhesive member. More specifically, the first adhesive member is applied to the first main surface 204a of the backing plate 204 that forms the bonding surface, and the backing plate 204 and the first adhesive member are heated and melted at a temperature equal to or higher than the melting point. Then, the first base material 205 is disposed on the melted first adhesive member, and is cooled to room temperature in a state where the melted first adhesive member is sandwiched between the first base material 205 and the backing plate 204.
  • the first adhesive member used in this step is preferably a low melting point metal, for example, indium.
  • the backing plate 204 and the first base material 205 are bonded in a high temperature state and cooled to room temperature while being bonded. And the backing plate 204 is compressed with cooling.
  • the first base material 205 is bonded only to the first main surface 204a, the compression rate of the backing plate 204 on the first main surface 204a and the compression rate of the backing plate 204 on the second main surface 204b are Different. Therefore, the backing plate 204 has a shape in which the first main surface 204a or the second main surface 204b is warped in a convex shape.
  • the backing plate 204 warped by the joining of the first base material 205 and the backing plate 204 is shaped so as to have a flat shape.
  • the method of shaping the backing plate 204 is not limited to a specific method, but in the present embodiment, a method of mechanically correcting the backing plate 204 by applying a pressure in a direction opposite to the direction in which the warping occurs. Is used.
  • the second base material 212 is joined to the first main surface 211 a of the backing plate 211 using the second adhesive member. More specifically, the second adhesive member is applied to the first main surface 211a of the backing plate 211 that forms the bonding surface, and the backing plate 211 and the second adhesive member are heated and melted at a temperature equal to or higher than the melting point. Then, the second base material 212 is disposed on the melted second adhesive member, and is cooled to room temperature in a state where the melted second adhesive member is sandwiched between the second base material 212 and the backing plate 211.
  • the second adhesive member used in this step is preferably a low melting point metal, for example, indium.
  • the backing plate 211 warped by the joining of the backing plate 211 and the second base material 212 is shaped so as to have a flat shape.
  • the method of shaping the backing plate 211 is not limited to a specific method, but in the present embodiment, the backing plate 211 is mechanically corrected by applying a pressure in a direction opposite to the direction in which the warping occurs. Is used.
  • the backing plate 204 and the backing plate 211 are integrated so that the second major surface 204b of the backing plate 204 and the second major surface 211b of the backing plate 211 face each other.
  • a method for integrating the two backing plates for example, a method in which an adhesive member is disposed between the main surface 204b and the main surface 211b and the two plates are joined to each other can be cited.
  • the adhesion preventing plate 209 is joined to the side surface 113 (third side surface) parallel to the longitudinal direction of the backing plate 214 using an insulating adhesive member (insulating member) 209a.
  • the target of the second embodiment is formed.
  • first step to the second step and the third step to the fourth step may be performed by changing the order, or may be performed simultaneously.
  • the backing plate 214 is formed in advance by superimposing the two plates 204 and 211, and then the target manufacturing method described above is performed in the same manner as the backing plate 104 in the first embodiment. This is also formed by using the first embodiment.
  • the target manufacturing method of the second embodiment of the present invention it is not necessary to provide a fixing region in the base material as in the case where the base material is fixed to the backing plate using a fixing member such as a bolt or a clamp. . Therefore, the entire area of the first base material 205 and the second base material 212 arranged on the main surface of each backing plate 214 can be used for sputtering.
  • the backing plate warped by the bonding is formed into a flat shape.
  • a target in which a base material having a flat surface is bonded to each of the two main surfaces of the backing plate. Accordingly, since the base material and the substrate to be processed are arranged in parallel, the sputtered particles popping out from the base material can be uniformly deposited on the processing surface of the substrate to be processed, thereby forming a film.
  • the present invention can be widely applied to a case where a film forming process by sputtering is performed on an object to be processed.
  • 104 backing plate, 104a, 104b, 214a, 214b ... main surface, 105 ... first base material, 106 ... second base material, 107, 207 ... rotating shaft, 108a, 108b ... circulation flow path, 109 ... deposition preventing plate, 109a ... insulating member, C ... target.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Plasma & Fusion (AREA)
  • Analytical Chemistry (AREA)
  • Physical Vapour Deposition (AREA)
  • Electrodes Of Semiconductors (AREA)

Abstract

　このターゲット（Ｃ）は、第１主面（１０４ａ、２１４ａ）と、前記第１主面（１０４ａ、２１４ａ）とは反対側に位置する第２主面（１０４ｂ、２１４ｂ）とを有するバッキングプレート（１０４、２１４）と、前記第１主面（１０４ａ、２１４ａ）に配置された第一母材（１０５）と、前記第２主面（１０４ｂ、２１４ｂ）に配置された第二母材（１０６）とを含む。

Description

ターゲット及びターゲットの製造方法
　本発明は、スパッタリング法による成膜に用いるターゲット及びターゲットの製造方法に関する。
　本願は、２０１１年４月１２日に出願された特願２０１１－０８８２７５号に基づき優先権を主張し、その内容をここに援用する。
　半導体デバイス分野又はフラットパネルディスプレイ（ＦＰＤ）分野において、各種の薄膜を形成する装置として、スパッタリング装置が用いられている。
　一般的なスパッタリング装置では、チャンバ内にスパッタリング用のカソードが設けられ、減圧したチャンバ内において、カソードに取り付けられたターゲットと所定の間隔を空けて対向するように被処理体が配置される。
　次に、チャンバ内に不活性ガス（例えば、アルゴンガス）を導入し、ターゲットに負の電圧を印加して放電させ、放電によりイオン化した不活性ガスをターゲットに衝突させる。
　そして、ターゲットから飛び出す粒子を被処理体に付着させることにより、成膜処理が行われる。
　図４Ａは、スパッタリング法を用いた、従来の成膜装置６００の一例を示している（特許文献１参照）。
　図４Ｂは、図４Ａの複数のチャンバ６０１の各々において、ターゲットとその近傍に配置された部材Ｃとを示す拡大図である（特許文献２参照）。
　図４Ｂに示すように、ターゲットは、バッキングプレート６０４と、バッキングプレート６０４の表面に配置された母材６０５で構成されている。ターゲットにスパッタリング電圧を印加するカソード本体６１０は、複数のボルト部材を用いてターゲットに取り付けられる。
　そして、カソード本体６１０は、チャンバ６０１内に配置されたカソード取付けフランジ６１１に、絶縁板６１２を介して複数のボルト部材を用いて取り付けられている。
　バッキングプレート６０４の内部には、母材６０５の表面上に漏洩磁束を生成する磁場生成部Ｈが設けられている。
　また、バッキングプレート６０４の内部には、ターゲットを冷却するために、冷却水が導入される流路６０８ａ及び冷却水が導出される流路６０８ｂで構成された循環流路が設けられている。
　バッキングプレート６０４及びカソード本体６１０は、グラウンドシールド６０１ａによって覆われている。グラウンドシールド６０１ａには、ターゲットをチャンバ内の空間（成膜空間）に露出させる開口が形成されている。
　グラウンドシールド６０１ａは、成膜空間に面している部材のうち、ターゲット以外の部材において生じる放電を抑え、通常は、チャンバ（壁部）６０１に複数のボルト部材を用いて取り付けられている。
　ところで、スパッタリングに用いられる母材は、スパッタリングの処理量（例えば、処理される基板の枚数）に応じて消耗するため、消耗した母材と使用前の母材とを定期的に交換する必要がある。
　母材を交換する作業は、バッキングプレートと共に行われ、ターゲット毎に取り外し及び取り付け作業が行われる。
　そのため、母材を交換する際には、チャンバ内を大気圧とする必要がある。
　これにより、ターゲットを交換した後に、チャンバ内の気体を排気して、チャンバ内の圧力を再び成膜処理することができる圧力（真空）に戻す作業が発生する。その作業が終了するまで成膜処理を行うことができない。
特開２００９－２８０８３４号公報 特開２００３－３２８１１９号公報
　本発明は、このような事情を考慮してなされたもので、スパッタリング処理に伴って消耗した母材と使用前の母材とを交換する回数を減らし、ターゲットの使用期間を延ばすことが可能なターゲットを提供することを第一の目的とする。
　また、本発明は、接着部材を用いて、バッキングプレートの二つの主面の各々に、個別に、母材の表面が平坦な形状となるように、母材をバッキングプレートに接合することが可能なターゲットの製造方法を提供することを第二の目的とする。
　本発明の第１態様のターゲットは、第１主面と、前記第１主面とは反対側に位置する第２主面とを有するバッキングプレートと、前記第１主面に配置された第一母材と、前記第２主面に配置された第二母材とを含む。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートの内部に設けられ、前記第１主面あるいは前記第２主面に近い位置に形成され、冷却水が流動する循環流路を含み、前記バッキングプレートは、単板で形成されていることが好ましい。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートの内部に設けられ、前記バッキングプレートの最外面である第１主面に近い位置に形成されて冷却水が流動する循環流路と、前記バッキングプレートの内部に設けられ、前記バッキングプレートの最外面である第２主面に近い位置に形成されて冷却水が流動する循環流路とを含み、前記バッキングプレートは、複数の板体が貼り合わされた合板で形成されていることが好ましい。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートは、第１側面と、前記第１主面とは反対側に位置する第２側面と、前記第１側面から前記第２側面に向けて前記バッキングプレートを貫通する回転軸を有し、前記回転軸の内部には、スパッタリングに用いられる電力を供給する電力供給ラインが設けられていることが好ましい。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートは、前記第１側面及び前記第２側面とは異なる第３側面を有し、前記第３側面には絶縁部材を介して防着板が配置されていることが好ましい。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートの前記第１主面と前記第一母材とが接着部材を介して接合されていることが好ましい。前記バッキングプレートの前記第２主面と前記第二母材とが接着部材を介して接合されていることが好ましい。前記バッキングプレートの前記第１主面と前記第一母材とが接着部材を介して接合されており、かつ、前記バッキングプレートの前記第２主面と前記第二母材とが接着部材を介して接合されていることが好ましい。
　本発明の第１態様のターゲットにおいては、前記バッキングプレートの前記第１主面と前記第一母材とがクランプにより固定されていることが好ましい。前記バッキングプレートの前記第２主面と前記第二母材とがクランプにより固定されていることが好ましい。前記バッキングプレートの前記第１主面と前記第一母材とがクランプにより固定されており、かつ、前記バッキングプレートの前記第２主面と前記第二母材とがクランプにより固定されていることが好ましい。
　本発明の第２態様のターゲットの製造方法は、第一母材をバッキングプレートの第１主面に、第一接着部材を介して接合し、前記第一母材と前記第１主面とが接合された際に反った前記バッキングプレートの面が平坦な形状となるように整形し、第二母材をバッキングプレートの第２主面に、第二接着部材を介して接合し、前記第二母材と前記第２主面とが接合された際に反った前記バッキングプレートの面が平坦な形状となるように整形する。
　本発明に係るターゲットにおいては、バッキングプレートの二つの主面の各々に、スパッタリングに用いられる母材が配置されている。
　そのため、チャンバ内において、第１主面に配置された第一母材を用いてスパッタリング処理を行った後に、ターゲットを反転させて、第２主面に配置された第二母材を用いてスパッタリング処理を行うことができる。
　したがって、第二母材が第一母材と同一材料で構成される場合、従来のようにバッキングプレートの一つの主面にのみ配置された母材を用いる場合に比べて、ターゲット一つ当たりの使用期間を延ばすことができる。
　これにより、母材の交換回数を減らすことができ、交換にともなって発生する作業又はコストを減らすことができる。
　また、第一母材及び第二母材の各々が、被処理基板上に形成される積層膜の下層及び上層を形成する材料で構成される場合、一つのターゲットのみを用いて、二つの成膜処理を連続して行うことができる。
　そして、連続する二つの成膜処理を同一チャンバ内で行うことにより、第一母材を用いる成膜工程（第一成膜工程）と第二母材を用いる成膜工程（第二成膜工程）との間に行うチャンバ内の気体を排気する工程及び被処理基板の搬送等の作業（工程）が不要となり、このような作業（工程）に要する時間を短縮することができる。
　また、本発明に係るターゲットの製造方法においては、バッキングプレートの第１主面あるいは第２主面に母材を接合させた後に、接合により反りが生じたバッキングプレートを、平坦な形状になるように整形する。
　したがって、バッキングプレートの二つの主面の各々に、個別に、表面が平坦な形状の母材が接合されたターゲットを製造することができる。
本発明の第一実施形態のターゲットを備えた成膜装置を示す断面図である。 制御部に接続された本発明の第一実施形態のターゲットを示す斜視図である。 本発明の第一実施形態のターゲットを示す図であって、回転軸に垂直な面に対応する断面図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第一実施形態のターゲットの製造方法を示す工程図である。 本発明の第二実施形態のターゲットを示す図であって、回転軸に垂直な面に対応する断面図である。 従来技術に係るターゲットを備えた成膜装置を示す断面図である。 従来技術に係るターゲットを、長手方向に垂直な面に対応する断面図である。
　以下、好適な実施形態に基づき、図面を参照して本発明の実施形態を説明する。なお、各図においては、各構成要素を図面上で認識し得る程度の大きさとするため、各構成要素の寸法及び比率を実際のものとは適宜に異ならせてある。
＜第一実施形態＞
　図１Ａは、本発明の第一実施形態のターゲットを備えた、スパッタリングに用いる成膜装置１００と、それに付設される、制御部Ｅ、接地部Ｇ、磁場生成部Ｈ、排気部Ｐの構成について説明する図である。
　成膜装置１００は、チャンバ１０１と、チャンバ１０１の内部に配置されたターゲットＣと、ターゲットＣと対向する位置に配置された支持台１０３と、を有する。支持台１０３は、被処理基板１０２を支持する。
　図１Ｂは、本発明の第一実施形態のターゲットの斜視図である。
　図１Ｃは、図１Ｂに示す本発明の第一実施形態のターゲットを示す図であって、長手方向Ｌに垂直な面に対応する断面図である。
　ターゲットＣは、バッキングプレート１０４と、第一母材１０５と、第二母材１０６と、防着板１０９と、で構成される。バッキングプレート１０４は、平坦な形状で形成され、第１主面１０４ａ（一方の主面）及び第２主面１０４ｂ（他方の主面）を有する。第一母材１０５は、第１主面１０４ａに配置されている。第二母材１０６は、第２主面１０４ｂに配置されている。防着板１０９は、バッキングプレートの長手方向Ｌに平行な側面１１３（第３側面）に配置されている。
　バッキングプレート１０４は、バッキングプレート１０４の第１側面１１１（一方の側面）から第２側面１１２（他方の側面）に向けてバッキングプレート１０４を貫通する回転軸１０７を有する。
　バッキングプレート１０４内には、バッキングプレート１０４の第１主面１０４ａあるいは第２主面１０４ｂに近い位置（近傍）に形成され、冷却水（冷媒）が流動する循環流路１０８ａ及び１０８ｂ（第１循環流路及び第２循環流路）が設けられている。
　バッキングプレート１０４を構成する材料としては、高い導電性、熱伝導性、低ガス放出性を有する材料ものが望ましく、主に銅又はステンレスが用いられる。
　第一母材１０５及び第二母材１０６としては、金属又は絶縁体等の、被処理基板に形成される膜の材料が用いられる。なお、第一母材１０５と第二母材１０６とは、同じ材料で構成されていてもよいし、異なる材料で構成されていてもよい。
　循環流路１０８ａ及び１０８ｂを流れる冷却水（冷媒）は、スパッタリング処理中の第一母材１０５及び第二母材１０６を冷却する。
　冷却水は、循環流路１０８ａ及び１０８ｂのうち、一方から導入され、他方から導出される。
　回転軸１０７は、ターゲットＣの外部に設けられた制御部Ｅに接続され、制御部Ｅを用いて回転する。
　そして、回転軸１０７の回転に連動して、ターゲットＣを回転させる。
　安定した回転を実現するために、回転軸はバッキングプレート１０４の重心に一致するように貫通していることが望ましい。
　また回転軸１０７の内部には、バッキングプレート１０４にスパッタリング電圧を印加する電力供給ラインと、循環流路１０８ａ及び１０８ｂを流れる冷却水の供給及び排出用ラインとが設けられている。
　バッキングプレート１０４の長手方向Ｌに平行な第３側面１１３に設けられた防着板１０９は、スパッタリング処理中に発生した粒子がバッキングプレートの側面に回り込むのを防ぐ。
　また、防着板１０９とバッキングプレート１０４との間には絶縁部材１０９ａが配置され、絶縁部材１０９ａは、スパッタリング時に供給される電圧によって防着板１０９にダメージが発生することを防ぐ。
　本発明の第一実施形態のターゲットは、バッキングプレートの二つの主面の各々に、スパッタリングに用いられる母材が配置されている。
　そのため、チャンバ内において、第１主面１０４ａに配置された第一母材１０５を用いてスパッタリング処理を行った後に、ターゲットを反転させて、第２主面１０４ｂに配置された第二母材１０６を用いてスパッタリング処理を行うことができる。
　したがって、第二母材１０６が第一母材１０５と同一材料で構成される場合、従来のようにバッキングプレートの一つの主面にのみ配置された母材を用いる場合に比べて、ターゲット一つ当たりの使用期間を延ばすことができる。
　これにより、母材の交換回数を減らすことができ、交換にともなって発生する作業又はコストを減らすことができる。
　また、第一母材１０５及び第二母材１０６の各々が、被処理基板１０２上に形成される積層膜の下層及び上層を形成する材料で構成される場合、一つのターゲットのみを用いて、二つの成膜処理を連続して行うことができる。
　そして、連続する二つの成膜処理を同一チャンバ内で行うことにより、第一母材１０５による成膜工程と第二母材１０６による成膜工程との間に行う、チャンバ内の気体を排気する工程及び被処理基板の搬送等の作業（工程）が不要となり、このような作業（工程）に要する時間を短縮することができる。
　さらに、二種類の成膜工程を同一チャンバ内で行うことにより、一種類の成膜工程ごとに別々のチャンバを用いる従来技術に比べて、成膜工程に必要なチャンバが設置されるスペースを減らすことができる。
＜ターゲットの製造方法の第一実施形態＞
　上記第一実施形態の構成を備えたターゲットの製造方法について、図２Ａ～図２Ｆに示す工程図を用いて説明する。
　まず、図２Ａに示す第一工程において、第一母材１０５をバッキングプレート１０４の第１主面１０４ａに対向するように配置し、第二母材１０６をバッキングプレート１０４の第２主面１０４ｂに対向するように配置する。
　次に、図２Ｂに示す第二工程において、第一接着部材（不図示）を用いて、第一母材１０５をバッキングプレート１０４の第１主面１０４ａに接合する。
　より具体的には、接合面を形成するバッキングプレート１０４の第１主面１０４ａに第一接着部材を塗布し、バッキングプレート１０４及び第一接着部材を融点以上の温度で加熱して融解させる。
　そして、融解した第一接着部材上に第一母材１０５を配置し、第一母材１０５とバッキングプレート１０４との間に融解した第一接着部材が挟まれた状態で室温まで冷却する。
　この工程で用いる第一接着部材としては、低融点金属であることが望ましく、例えば、インジウムが用いられる。
　第二工程では、バッキングプレート１０４と第一母材１０５とが、高温状態において接合され、接合した状態のまま室温まで冷却される。
　そして、冷却にともなって、バッキングプレート１０４は圧縮される。
　このとき、第１主面１０４ａにのみ第一母材１０５が接合されているため、第１主面１０４ａにおけるバッキングプレート１０４の圧縮率と、第２主面１０４ｂにおけるバッキングプレート１０４の圧縮率とは異なる。
　したがって、バッキングプレート１０４は、第１主面１０４ａあるいは第２主面１０４ｂにおいて、凸状に反りが生じた形状を有する。
　図２Ｂでは、バッキングプレート１０４が第１主面１０４ａに凸状の反りが生じている例が示されているが、バッキングプレート１０４と第一母材１０５とを構成する材料の組合せによっては、第２主面１０４ｂに凸状の反りが生じる場合もある。
　次に、図２Ｃに示す第三工程において、第一母材１０５とバッキングプレート１０４との接合により反ったバッキングプレート１０４を、平坦な形状となるように整形する。
　バッキングプレート１０４を整形する方法は、特定の方法に限定されないが、本実施形態では、バッキングプレート１０４の第２主面１０４ｂに対し、反りが生じている方向とは逆の方向に圧力を加えて機械的に矯正する方法を用いる。
　次に、図２Ｄに示す第四工程において、第二接着部材（不図示）を用いて、第二母材１０６をバッキングプレート１０４の第２主面１０４ｂに接合する。
　より具体的には、接合面を形成するバッキングプレート１０４の第２主面１０４ｂに第二接着部材を塗布し、バッキングプレート１０４及び第二接着部材を融点以上の温度で加熱して融解させる。
　そして、融解した第二接着部材上に第二母材１０６を配置し、第二母材１０６とバッキングプレート１０４との間に融解した第二接着部材が挟まれた状態で室温まで冷却する。
　この工程で用いる第二接着部材としては、低融点金属であることが望ましく、例えば、インジウムが用いられる。
　第四工程では、バッキングプレート１０４と第二母材１０６とは、高温状態において接合され、接合した状態のまま室温まで冷却される。
　そして、冷却にともなって、バッキングプレート１０４は圧縮される。
　このとき、第１主面１０４ａには第一母材１０５が接合され、第２主面１０４ｂには第二母材１０６が接合されているため、第１主面１０４ａにおけるバッキングプレート１０４の圧縮率と、第２主面１０４ｂにおけるバッキングプレート１０４の圧縮率とは異なる。
　したがって、バッキングプレート１０４は、第１主面１０４ａあるいは第２主面１０４ｂにおいて、凸状に反りが生じた形状を有する。
　そこで、図２Ｅに示す第五工程において、第二母材１０６とバッキングプレート１０４との接合により反ったバッキングプレート１０４を、平坦な形状となるように整形する。
　バッキングプレート１０４を整形する方法は、特定の方法に限定されないが、本実施形態では、バッキングプレート１０４に対し、反りが生じている方向とは逆の方向に圧力を加えて機械的に矯正する方法を用いる。
　そして、図２Ｆに示す第六工程において、バッキングプレート１０４の長手方向Ｌに平行な側面１１３に、絶縁性の接着部材（絶縁部材）１０９ａを用いて、防着板１０９を接合することにより、第一実施形態のターゲットが形成されている。
　ここでは、バッキングプレート１０４に対して、第一母材１０５、第二母材１０６の順に接合する例を示したが、接合する順序を逆にしてもよいし、あるいはバッキングプレート１０４の両面に第一母材１０５及び第二母材１０６を同時に接着した後に、機械的に矯正する方法でもよい。
　なお、図２Ａ～図２Ｆは、後述する第二実施形態に対しても適用することができる。
　上記本発明の第一実施形態のターゲットの製造方法によれば、ボルト又はクランプ等の固定部材を用いて母材をバッキングプレートに固定する場合のように、母材に固定領域を設ける必要がない。
　したがって、バッキングプレート１０４の各々の主面に配置された第一母材１０５及び第二母材１０６の全域をスパッタリングに用いることができる。
　また、本発明の第一実施形態のターゲットの製造方法では、バッキングプレートの第１主面１０４ａあるいは第２主面１０４ｂに母材を接合させた後に、接合により反ったバッキングプレートが、平坦な形状になるように整形する。
　したがって、バッキングプレートの二つの主面の各々に、個別に、表面が平坦な形状を有する母材が接合されたターゲットを製造することができる。
　これにより、母材と被処理基板が平行に配置されるため、母材から飛び出すスパッタ粒子を被処理基板の処理面内に均一に付着させ、成膜することができる。
　なお、図２Ａ～図２Ｆでは、接着部材を用いて、第一母材１０５及び第二母材１０６を、バッキングプレート１０４の各々の主面に接合する方法を例として示した。別の例として、ボルト又はクランプ等の固定用部材を用いて、第一母材１０５及び第二母材１０６を、バッキングプレート１０４の各々の主面に固定する方法もある。
　ボルト又はクランプ等の固定用部材を用いる場合には、第一母材１０５とバッキングプレートとの熱膨張率差あるいは第二母材１０６とバッキングプレートとの熱膨張率差に起因した反りが生じることはない。
　したがって、上記第二工程及び第四工程に相当する工程は不要となり、より簡略化したプロセスでターゲットを製造することができる。
＜第二実施形態＞
　図３は、本発明の第二実施形態のターゲットを示す図であって、回転軸に垂直な面に対応する断面図である。
　第一実施形態のバッキングプレート１０４は、単板で形成されていたのに対し、第二実施形態のバッキングプレート２１４は、二枚の板（バッキングプレート）２０４及び２１１が重ね合わされた合板で構成されている。
　バッキングプレート２１４の内部には、バッキングプレートの最外面である第１主面２１４ａに近い位置に形成され、冷却水が流動する循環流路２０８ａ、２０８ｂと、バッキングプレートの最外面である第２主面２１４ｂに近い位置に形成され、冷却水が流動する循環流路２１３ａ、２１３ｂとが設けられている。
　第二実施形態において、ターゲットにおけるその他の構成は、第一実施形態の構成と同様である。図３において、第一実施形態と同一部材には同一符号を付して、その説明は省略または簡略化する。
　第一実施形態の構成では、冷却水の循環流路１０８ａ、１０８ｂは、バッキングプレート１０４内において、第１主面１０４ａ及び第２主面１０４ｂのいずれか一方に近い位置に形成されている。
　これに対し、第二実施形態の構成では、冷却水の循環流路２０８ａ、２０８ｂは、バッキングプレート２１４内において、第１主面２１４ａ及び第２主面２１４ｂの両方に近い位置に形成されている。
　したがって、第二実施形態の構成によれば、第一母材２０５及び第二母材２１２の両方を冷却する高い冷却機能を有するターゲットを得ることができる。
　本発明の第二実施形態のターゲットは、バッキングプレートの最外面である二つの主面の各々に、スパッタリングに用いられる母材が配置されている。
　そのため、チャンバ内において、第１主面２１４ａに配置された第一母材２０５を用いてスパッタリング処理を行った後に、ターゲットを反転させて、第２主面２１４ｂに配置された第二母材２１２を用いてスパッタリング処理を行うことができる。
　したがって、第二母材２１２が第一母材２０５と同一材料で構成される場合、従来のようにバッキングプレートの一つの主面にのみ配置された母材を用いる場合に比べて、ターゲット一つ当たりの使用期間を延ばすことができる。
　これにより、母材の交換回数を減らすことができ、交換にともなって発生する作業又はコストを減らすことができる。
　また、第一母材２０５及び第二母材２１２の各々が、被処理基板上に形成される積層膜の下層及び上層を形成する材料で構成される場合、一つのターゲットのみを用いて、二つの成膜処理を連続して行うことができる。
　そして、連続する二つの成膜処理を同一チャンバ内で行うことにより、第一母材２０５による成膜工程と第二母材２１２による成膜工程との間に行う、チャンバ内の排気する工程及び被処理基板の搬送等の作業（工程）が不要となり、このような作業（工程）に要する時間を短縮することができる。
　さらに、二種類の成膜工程を同一チャンバ内で行うことにより、一種類の成膜工程ごとに別々のチャンバを用いる従来ギ技術に比べて、成膜工程に必要なチャンバが設置されるスペースを減らすことができる。
＜ターゲットの製造方法の第二実施形態＞
　上記第二実施形態の構成を備えたターゲットの製造方法について、説明する。
　初めに、製造方法について説明する。
　まず、第一工程において、第一接着部材を用いて、第一母材２０５をバッキングプレート２０４の第１主面２０４ａに接合する。
　より具体的には、接合面を形成するバッキングプレート２０４の第１主面２０４ａに第一接着部材を塗布し、バッキングプレート２０４及び第一接着部材を融点以上の温度で加熱して融解させる。
　そして、融解した第一接着部材上に第一母材２０５を配置し、第一母材２０５とバッキングプレート２０４との間に融解した第一接着部材が挟まれた状態で室温まで冷却する。
　この工程で用いる第一接着部材としては、低融点金属であることが望ましく、例えば、インジウムが用いられる。
　第一工程では、バッキングプレート２０４と第一母材２０５とは、高温状態において接合され、接合した状態のまま室温まで冷却される。
　そして、冷却にともなって、バッキングプレート２０４は圧縮される。
　このとき、第１主面２０４ａにのみ第一母材２０５が接合されているため、第１主面２０４ａにおけるバッキングプレート２０４の圧縮率と、第２主面２０４ｂにおけるバッキングプレート２０４の圧縮率とは異なる。
　したがって、バッキングプレート２０４は、第１主面２０４ａあるいは第２主面２０４ｂにおいて、凸状に反りが生じた形状を有する。
　次に、第二工程において、第一母材２０５とバッキングプレート２０４との接合により反ったバッキングプレート２０４を、平坦な形状となるように整形する。
　バッキングプレート２０４を整形する方法は、特定の方法に限定されないが、本実施形態では、バッキングプレート２０４に対し、反りが生じている方向とは逆の方向に圧力を加えて機械的に矯正する方法を用いる。
　次に、第三工程において、第二接着部材を用いて、第二母材２１２をバッキングプレート２１１の第１主面２１１ａに接合する。
　より具体的には、接合面を形成するバッキングプレート２１１の第１主面２１１ａに第二接着部材を塗布し、バッキングプレート２１１及び第二接着部材を融点以上の温度で加熱して融解させる。
　そして、融解した第二接着部材上に第二母材２１２を配置し、第二母材２１２とバッキングプレート２１１との間に融解した第二接着部材が挟まれた状態で室温まで冷却する。
　この工程で用いる第二接着部材としては、低融点金属であることが望ましく、例えば、インジウムが用いられる。
　次に、第四工程において、バッキングプレート２１１と第二母材２１２との接合により反ったバッキングプレート２１１を、平坦な形状となるように整形する。
　バッキングプレート２１１を整形する方法は、特定の方法に限定されないが、本実施形態では、バッキングプレート２１１に対し、反りが生じている方向とは逆の方向に圧力を加えて機械的に矯正する方法を用いる。
　次に、第五工程において、バッキングプレート２０４の第２主面２０４ｂとバッキングプレート２１１の第２主面２１１ｂとが、向かい合うように、バッキングプレート２０４とバッキングプレート２１１とを一体化させる。
　２つのバッキングプレートを一体化させる方法としては、例えば、主面２０４ｂと主面２１１ｂとの間に接着部材を配置し、両プレートを接合する方法が挙げられる。或いは、主面２０４ｂと主面２１１ｂとを重ね合わせた状態で、両プレートをボルト又はクランプ等により固定する方法がある。
　次に、第六工程において、バッキングプレート２１４の長手方向に平行な側面１１３（第３側面）に、絶縁性の接着部材（絶縁部材）２０９ａを用いて、防着板２０９を接合することにより、第二実施形態のターゲットが形成される。
　なお、第一工程～第二工程と、第三工程～第四工程とは、順序を入れ替えて行ってもよいし、同時に行ってもよい。
　また、第二実施形態のターゲットは、二枚の板２０４及び２１１を重ね合わせることによってバッキングプレート２１４を予め形成し、その後、第一実施形態におけるバッキングプレート１０４と同様に、上述したターゲットの製造方法の第一実施形態を用いることによっても形成される。
　上記本発明の第二実施形態のターゲットの製造方法によれば、ボルト又はクランプ等の固定部材を用いて母材をバッキングプレートに固定する場合のように、母材に固定領域を設ける必要がない。
　したがって、バッキングプレート２１４の各々の主面に配置された第一母材２０５及び第二母材２１２の全域をスパッタリングに用いることができる。
　また、本発明の第二実施形態のターゲットの製造方法では、バッキングプレートの第１主面２１４ａあるいは第２主面２１４ｂに母材を接合させた後に、接合により反ったバッキングプレートを、平坦な形状になるように整形する。
　したがって、バッキングプレートの二つの主面の各々に、個別に、表面が平坦な形状を有する母材が接合されたターゲットを製造することができる。
　これにより、母材と被処理基板が平行に配置されるため、母材から飛び出すスパッタ粒子を被処理基板の処理面内に均一に付着させ、成膜することができる。
　本発明は、被処理体にスパッタリング法による成膜工程を行う場合に対し、広く適用することができる。
　１０４・・・バッキングプレート、１０４ａ、１０４ｂ、２１４ａ，２１４ｂ・・・主面、１０５・・・第一母材、１０６・・・第二母材、１０７、２０７・・・回転軸、１０８ａ、１０８ｂ・・・循環流路、１０９・・・防着板、１０９ａ・・・絶縁部材、Ｃ・・・ターゲット。

Claims (12)

  1. 　ターゲットであって、
    　第１主面と、前記第１主面とは反対側に位置する第２主面とを有するバッキングプレートと、
    　前記第１主面に配置された第一母材と、
    　前記第２主面に配置された第二母材と、
    　を含むことを特徴とするターゲット。
  2. 　請求項１に記載のターゲットであって、
    　前記バッキングプレートの内部に設けられ、前記第１主面あるいは前記第２主面に近い位置に形成され、冷却水が流動する循環流路を含み、
    　前記バッキングプレートは、単板で形成されている
    　ことを特徴とするターゲット。
  3. 　請求項１に記載のターゲットであって、
    　前記バッキングプレートの内部に設けられ、前記バッキングプレートの最外面である第１主面に近い位置に形成されて冷却水が流動する循環流路と、
    　前記バッキングプレートの内部に設けられ、前記バッキングプレートの最外面である第２主面に近い位置に形成されて冷却水が流動する循環流路と、
    　を含み、
    　前記バッキングプレートは、複数の板体が貼り合わされた合板で形成されている、
    　ことを特徴とするターゲット。
  4. 　請求項１から請求項３のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートは、第１側面と、前記第１主面とは反対側に位置する第２側面と、前記第１側面から前記第２側面に向けて前記バッキングプレートを貫通する回転軸を有し、
    　前記回転軸の内部には、スパッタリングに用いられる電力を供給する電力供給ラインが設けられている
    　ことを特徴とするターゲット。
  5. 　請求項１から請求項４のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートは、前記第１側面及び前記第２側面とは異なる第３側面を有し、前記第３側面には絶縁部材を介して防着板が配置されている
    　ことを特徴とするターゲット。
  6. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第１主面と前記第一母材とが接着部材を介して接合されている
    　ことを特徴とするターゲット。
  7. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第２主面と前記第二母材とが接着部材を介して接合されている
    　ことを特徴とするターゲット。
  8. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第１主面と前記第一母材とが接着部材を介して接合されており、かつ、前記バッキングプレートの前記第２主面と前記第二母材とが接着部材を介して接合されている
    　ことを特徴とするターゲット。
  9. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第１主面と前記第一母材とがクランプにより固定されている
    　ことを特徴とするターゲット。
  10. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第２主面と前記第二母材とがクランプにより固定されている
    　ことを特徴とするターゲット。
  11. 　請求項１から請求項５のいずれか一項に記載のターゲットであって、
    　前記バッキングプレートの前記第１主面と前記第一母材とがクランプにより固定されており、かつ、前記バッキングプレートの前記第２主面と前記第二母材とがクランプにより固定されている
    　ことを特徴とするターゲット。
  12. 　ターゲットの製造方法であって、
    　第一母材をバッキングプレートの第１主面に、第一接着部材を介して接合し、
    　前記第一母材と前記第１主面とが接合された際に反った前記バッキングプレートの面が平坦な形状となるように整形し、
    　第二母材をバッキングプレートの第２主面に、第二接着部材を介して接合し、
    　前記第二母材と前記第２主面とが接合された際に反った前記バッキングプレートの面が平坦な形状となるように整形する
    　ことを特徴とするターゲットの製造方法。
PCT/JP2011/074033 2011-04-12 2011-10-19 ターゲット及びターゲットの製造方法 Ceased WO2012140798A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020137018081A KR20130099194A (ko) 2011-04-12 2011-10-19 타겟 및 타겟의 제조 방법
JP2013509733A JP5721815B2 (ja) 2011-04-12 2011-10-19 ターゲット及びターゲットの製造方法
CN2011800638924A CN103282542A (zh) 2011-04-12 2011-10-19 靶及靶的制造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011088275 2011-04-12
JP2011-088275 2011-04-12

Publications (1)

Publication Number Publication Date
WO2012140798A1 true WO2012140798A1 (ja) 2012-10-18

Family

ID=47008997

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2011/074033 Ceased WO2012140798A1 (ja) 2011-04-12 2011-10-19 ターゲット及びターゲットの製造方法

Country Status (5)

Country Link
JP (1) JP5721815B2 (ja)
KR (1) KR20130099194A (ja)
CN (2) CN103282542A (ja)
TW (1) TWI481736B (ja)
WO (1) WO2012140798A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11473188B2 (en) * 2017-06-28 2022-10-18 Ulvac, Inc. Sputtering apparatus

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02122071A (ja) * 1988-10-28 1990-05-09 Tanaka Kikinzoku Kogyo Kk スパッタリングターゲットの製造方法
JPH06108241A (ja) * 1992-09-30 1994-04-19 Shibaura Eng Works Co Ltd スパッタリング装置
JP2002030430A (ja) * 2000-07-17 2002-01-31 Sony Corp スパッタ装置
JP2003293130A (ja) * 2002-03-29 2003-10-15 Anelva Corp スパッタリング装置
JP2004292871A (ja) * 2003-03-26 2004-10-21 Japan Aviation Electronics Industry Ltd イオンビームスパッタ装置
JP2006233240A (ja) * 2005-02-22 2006-09-07 Canon Inc スパッタ用カソード及びスパッタ装置

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6328856B1 (en) * 1999-08-04 2001-12-11 Seagate Technology Llc Method and apparatus for multilayer film deposition utilizing rotating multiple magnetron cathode device
JP4707693B2 (ja) * 2007-05-01 2011-06-22 株式会社アルバック スパッタリング装置及びスパッタリング方法
DE102007060306B4 (de) * 2007-11-29 2011-12-15 W.C. Heraeus Gmbh Magnetische Shunts in Rohrtargets
JP4382867B1 (ja) * 2009-01-22 2009-12-16 順 上野 ターゲット構造及びターゲット構造の製造方法
US10586689B2 (en) * 2009-07-31 2020-03-10 Guardian Europe S.A.R.L. Sputtering apparatus including cathode with rotatable targets, and related methods

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02122071A (ja) * 1988-10-28 1990-05-09 Tanaka Kikinzoku Kogyo Kk スパッタリングターゲットの製造方法
JPH06108241A (ja) * 1992-09-30 1994-04-19 Shibaura Eng Works Co Ltd スパッタリング装置
JP2002030430A (ja) * 2000-07-17 2002-01-31 Sony Corp スパッタ装置
JP2003293130A (ja) * 2002-03-29 2003-10-15 Anelva Corp スパッタリング装置
JP2004292871A (ja) * 2003-03-26 2004-10-21 Japan Aviation Electronics Industry Ltd イオンビームスパッタ装置
JP2006233240A (ja) * 2005-02-22 2006-09-07 Canon Inc スパッタ用カソード及びスパッタ装置

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11473188B2 (en) * 2017-06-28 2022-10-18 Ulvac, Inc. Sputtering apparatus

Also Published As

Publication number Publication date
CN107419227A (zh) 2017-12-01
JPWO2012140798A1 (ja) 2014-07-28
TWI481736B (zh) 2015-04-21
CN103282542A (zh) 2013-09-04
TW201241211A (en) 2012-10-16
KR20130099194A (ko) 2013-09-05
JP5721815B2 (ja) 2015-05-20

Similar Documents

Publication Publication Date Title
JP5960384B2 (ja) 静電チャック用基板及び静電チャック
CN101979705B (zh) 改进的pvd靶
JP4599473B2 (ja) スパッタリング装置および薄膜形成方法
JP6069540B2 (ja) カソードユニット
JP7426773B2 (ja) 物理的気相堆積処理システムのターゲットの冷却
JP5721815B2 (ja) ターゲット及びターゲットの製造方法
WO2019131010A1 (ja) スパッタリング方法及びスパッタリング装置
JP5721817B2 (ja) カソード
TW202219298A (zh) 濺鍍裝置
CN103597115A (zh) 等离子体成膜装置以及等离子体成膜方法
TW202336253A (zh) 成膜裝置、成膜裝置之控制裝置及成膜方法
JP2007051337A (ja) スパッタ電極及びスパッタ電極を備えたスパッタリング装置
JP2016141825A (ja) スパッタリング装置
JP2024162567A (ja) 成膜方法
JP5072700B2 (ja) 成膜装置
WO2015015669A1 (ja) スパッタリング装置およびスパッタリング用ターゲット
TW201437397A (zh) 物理蒸氣沉積系統
JP2004074180A (ja) 接合方法及び装置
KR20130111025A (ko) 스퍼터링 멀티 타켓 어셈블리 및 이를 채용한 스퍼터링 증착 장비

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 11863646

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2013509733

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20137018081

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 11863646

Country of ref document: EP

Kind code of ref document: A1
