  • the present invention relates to an image display method and apparatus for scroll-displaying a plurality of images in order, a method for generating image data for scroll display, and a recording medium.
  • scroll display in which a plurality of images are displayed on a display screen while moving in the vertical direction or the horizontal direction.
  • an image having a size larger than that of the display screen can be displayed beyond the limitation of the size of the display screen.
  • a narrative expression such as a picture scroll can be achieved.
  • a technique of scroll display is disclosed in, for example, Patent Document 1.
  • the second image is displayed so that at least part of the second image is superimposed on the first image, and the area of the overlapping region between the first image and the second image is increased.
  • a scroll display for moving an image relative to a first image.
  • the boundary between the images becomes an obstacle to viewing. That is, the boundary line often stands out because the color tone and brightness of the image change discontinuously before and after the boundary line between the images.
  • the display screen is divided into two by a boundary line that exists regardless of the shape and position of the subject, and the entire screen is unnaturally divided, which is an obstacle to viewing.
  • the scrolling speed is not only when one image is near the center of the display screen but also when the boundary line is near the center of the display screen. It is almost constant. For this reason, when the boundary line comes near the center of the display screen, the viewer often watches the boundary line quickly from the center of the screen to the corner of the screen.
  • An object of the present invention is to provide an image display method and apparatus that do not make the borders and gaps between images not disturbing the appreciation and that the switching of images is an obstacle to appreciation, and a method for generating image data for scroll display, It is to provide a recording medium.
  • a subject shape image having a shape along the outer shape of a subject is formed on a parallel image formed by arranging a plurality of images so as to hide boundaries or gaps between the plurality of images.
  • a superimposed image is generated, the generated image is scrolled in a direction in which the plurality of images are arranged, and the plurality of images are continuously scrolled and displayed.
  • an image display method wherein a plurality of images are obtained by accessing a recording medium, and the plurality of images are arranged on a parallel image formed by arranging the plurality of images using an electronic circuit.
  • An image display device is a subject shape formed on a parallel image formed by arranging a plurality of images along a contour of the subject so as to hide a boundary or gap between the plurality of images.
  • An image generation unit that generates an image in which images are superimposed, and a display unit that scrolls the image generated by the image generation unit in a direction in which the plurality of images are arranged and continuously scrolls and displays the plurality of images. It comprises.
  • An image display device includes an image acquisition unit that acquires a plurality of images by accessing a recording medium, and an electronic circuit, and the plurality of images acquired by the image acquisition unit.
  • An image generation unit that generates an image in which a subject shape image that is shaped along the outer shape of the subject so as to hide boundaries or gaps between the plurality of images on a parallel image formed side by side, a display, and the image generation
  • a display unit that scrolls the images generated by a unit in a direction in which the plurality of images are arranged and continuously scrolls the plurality of images on the display.
  • a method for generating image data for scroll display generates a parallel image formed by arranging a plurality of images, and hides boundaries or gaps between the plurality of images on the parallel image.
  • the image data for scroll display for continuously scrolling and displaying a plurality of images is generated by superimposing a subject shape image having a shape along the outer shape of the subject.
  • the scroll display image data generated by the scroll display image data generation method is scroll-displayed by an image display device.
  • a computer-readable recording medium records the scroll display image data generated by the scroll display image data generation method.
  • an image display method and apparatus that do not feel that the boundaries and gaps between images do not disturb viewing, and that switching between images is an obstacle to viewing, and a method for generating image data for scroll display, A recording medium can be provided.
  • FIG. 1 is a perspective view showing an embodiment of an image display apparatus according to the present invention.
  • FIG. 2 is a functional block diagram of the apparatus.
  • FIG. 3 is a scroll display flowchart in the apparatus.
  • FIG. 4A is a schematic diagram showing a plurality of images acquired by an image acquisition unit in the apparatus.
  • FIG. 4B is a schematic diagram showing a plurality of images whose image sizes have been changed by the image generation unit in the apparatus.
  • FIG. 4C is a schematic diagram showing a parallel image generated by an image generation unit in the apparatus.
  • FIG. 4D is a schematic diagram illustrating a parallel image having a gap between a plurality of images generated by an image generation unit in the apparatus.
  • FIG. 4A is a schematic diagram showing a plurality of images acquired by an image acquisition unit in the apparatus.
  • FIG. 4B is a schematic diagram showing a plurality of images whose image sizes have been changed by the image generation unit in the apparatus.
  • FIG. 4C is a schematic diagram showing
  • FIG. 5A is a schematic diagram showing a plurality of pieces of image data showing a subject acquired by the image acquisition unit in the apparatus.

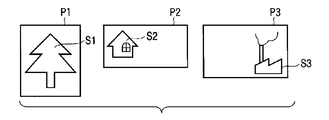

  • FIG. 5B is a schematic diagram showing a subject shape image cut out from a plurality of image data acquired by the image acquisition unit in the apparatus.
  • FIG. 5C is a schematic diagram showing subject shape images having the same size by the image generation unit in the apparatus.

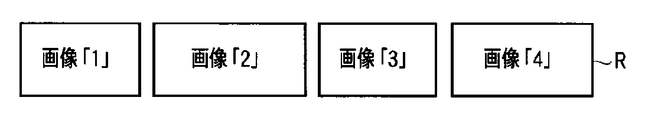

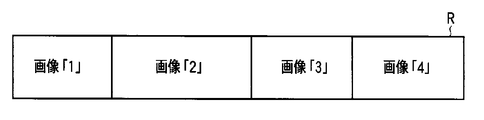

  • FIG. 6A is a schematic diagram showing parallel image data generated by an image generation unit in the apparatus.

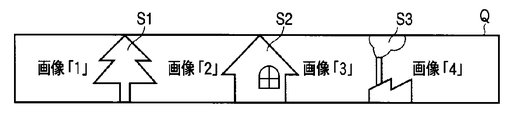

  • FIG. 6B is a schematic diagram showing a scroll display image in which subject shape image data is superimposed on parallel image data generated by an image generation unit in the apparatus.

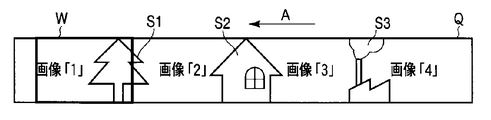

  • FIG. 6C is a schematic diagram showing a scroll display of the scroll display image generated by the image generation unit in the apparatus.
  • FIG. 7 is a schematic diagram showing a depiction of scroll display on the display in the apparatus.
  • FIG. 1 is a perspective view of an image display device.
  • the image display apparatus 1 will be described by taking the display of a photo frame as an example, but the present invention is not limited to this and can be widely applied.
  • the image display device 1 displays a large screen at an exhibition, reproduces image information recorded on a recording medium such as a DVD or a Blu-ray Disc (registered trademark), and reproduces image information distributed by broadcast or the Internet. It can also be applied.
  • the image display device 1 has a display 2 made of liquid crystal or the like.
  • the image display apparatus 1 continuously scrolls and displays a plurality of images one after another on the display 2 in response to a user operation on the operation unit 3 (remote controller), for example.
  • FIG. 2 shows a functional block diagram of the image display device 1.
  • the image display device 1 includes a control circuit 10 composed of an electronic circuit.
  • the control circuit 10 includes a computer having a CPU and the like.
  • the control circuit 10 is connected to a receiving unit 11, a display driving circuit 12, an image reservoir 13 as a recording medium, and a program ROM 14.
  • the receiving unit 11 performs wireless communication with the operation unit 3.
  • the receiving unit 11 receives the operation information transmitted from the operation unit 3 and sends the operation information to the control circuit 10.
  • the display 2 is connected to the display driving circuit 12.
  • the display driving circuit 12 drives the display 2 to display an image.
  • the display drive circuit 12 continuously displays a plurality of images one after another on the display 2 (hereinafter referred to as scroll display).
  • the image reservoir 13 stores a plurality of image data.
  • the image reservoir 13 is composed of a recording medium such as an HDD.
  • the image reservoir 13 is installed, for example, at a remote location with respect to the image display device 1, is connected to the image display device 1 via a communication line such as a network, and image data is communicated with the image display device 1. You may make it receive.
  • the program ROM 14 stores an image display program in advance.
  • the image display program accesses the image reservoir 13 to acquire a plurality of images, and on the image formed by arranging these images (hereinafter, referred to as a parallel image), the image display program hides the boundaries or gaps between the plurality of images.
  • Scroll display image data on which an image having a shape along the outer shape (hereinafter referred to as a subject shape image) is superimposed is generated, and the scroll display image data is scrolled in a direction in which a plurality of images are arranged.
  • the control circuit 10 accesses the image reservoir 13 and the program ROM 14 and sends an instruction to the receiving unit 11 and the display driving circuit 12 to perform a series of controls for scrolling and displaying a plurality of images on the display 2.
  • the control circuit 10 includes the functions of the image acquisition unit 20, the image generation unit 21, and the display unit 22 by reading and executing the image display program stored in the program ROM 14.
  • the image acquisition unit 20 accesses the image reservoir 13 and acquires a plurality of image data.
  • the image generation unit 21 has a subject that is shaped along the outer shape of the subject so as to hide a boundary or gap between the plurality of image data on the parallel image data obtained by arranging the plurality of image data acquired by the image acquisition unit 20.
  • Scroll display image data on which shape image data is superimposed is generated.
  • the display unit 22 displays the scroll display image data generated by the image generation unit 21 on the display 2 by scrolling in a direction in which a plurality of image data for generating scroll display image data is arranged.
  • the operation unit 3 transmits an image acquisition instruction.
  • the image acquisition unit 20 accesses the image reservoir 13 to acquire a plurality of image data (step S1).
  • FIG. 4A shows, for example, four pieces of image data “1” to “4” as a plurality of pieces of image data acquired from the image reservoir 13.
  • the four pieces of image data “1” to “4” preferably have a rectangular shape.
  • the reason for having the rectangular shape is that the subsequent processing and handling of each of the image data “1” to “4” becomes easy.
  • the shape of each of the image data “1” to “4” is not limited to a rectangle.
  • the image generation unit 21 generates scroll display image data in which subject shape image data is superimposed on parallel image data obtained by arranging a plurality of image data acquired by the image acquisition unit 20 in, for example, a certain direction (step S2). .
  • the subject shape image data is formed in a shape along the outer shape of the subject so as to hide the boundary or gap between the plurality of image data.
  • the image generation unit 21 changes the image size of each of the image data “1” to “4” acquired by the image acquisition unit 20 and changes the image data “1” to “4”. Align the height of 4 ”.
  • the image generation unit 21 sets the image data It is possible to omit the process of changing the image size of “1” to “4”.
  • the image generating unit 21 forms parallel image data R by arranging the image data “1” to “4” having the same height in a certain direction. For example, the image data “1” to “4” are continuously arranged without forming a gap between the image data “1” to “4”.
  • the image data “1” to “4” in the parallel image data R are arranged in the longitudinal direction (horizontal direction in the drawing) of the image data “1” to “4”.
  • the data “1” to “4” may be arranged in the short direction (vertical direction in the drawing) or in another direction.
  • Each of the image data “1” to “4” in the parallel image data R may include a mixture in the longitudinal direction (horizontal direction on the drawing) and an arrangement in the short direction (vertical direction on the drawing).
  • Each of the image data “1” to “4” may be parallel image data R having a gap between the image data “1” to “4” as shown in FIG. 4D. In each of the image data “1” to “4”, a place having a gap between images and a place having no gap may be mixed.
  • the image generation unit 21 generates a subject shape image having a shape along the outer shape of the subject so as to hide the boundary or gap between the image data “1” to “4”.
  • the image generation unit 21 acquires a plurality of image data showing a subject from the plurality of image data acquired by the image acquisition unit 20.
  • the image generation unit 21 may acquire a plurality of image data showing the subject from each of the image data “1” to “4”, for example.
  • the image generation unit 21 may acquire a plurality of image data showing a subject from a plurality of image data stored in the image reservoir 13 separately from acquiring each of the image data “1” to “4”.

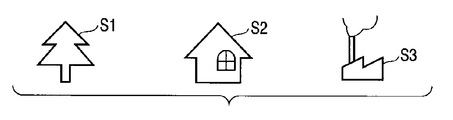

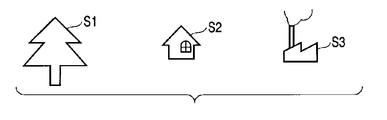

  • FIG. 5A shows a schematic diagram of a plurality of image data, for example, three pieces of image data P1 to P3, in which a subject acquired from the image reservoir 13 is reflected.
  • the image generation unit 21 cuts out three subject shape image data S1 to S3 each having a shape along the contour of the subject from each of the image data P1 to P3.
  • the extraction of each of the subject shape image data S1 to S3 uses the brightness or color tone difference of the image data, template matching, or the degree of focus of the image in order to distinguish the subject from the background. This is done by comparing frequency components.
  • the degree of focus of the image uses that the subject is focused but the background is not focused.
  • the image generation unit 21 aligns the sizes of the extracted subject shape image data S1 to S3 as shown in FIG. 5C.
  • Each of the subject shape image data S1 to S3 has a size necessary for concealing the gap or boundary between the image data “1” to “4” of the parallel image data R shown in FIGS. 4C and 4D.
  • each of the subject shape image data S1 to S3 is stored in the image reservoir 13 from the beginning, the process of cutting out each of the subject shape image data S1 to S3 becomes unnecessary. If the image sizes of the subject shape image data S1 to S3 are prepared from the beginning, the step of aligning the image sizes of the subject shape image data S1 to S3 becomes unnecessary.
  • the subject shape image data S1 to S3 may be acquired from the outside via a communication line or the like. Each of the subject shape image data S1 to S3 may adopt silhouette image data.
  • the image generation unit 21 superimposes the subject shape image data S1 to S3 on the parallel image data R shown in FIG. 6A so as to hide the boundaries or gaps between the image data “1” to “4”.
  • the image data for scroll display Q shown in 6B is generated.
  • the image generation unit 21 temporarily stores the generated scroll display image Q in, for example, the image reservoir 13.
  • each of the subject shape image data S1 to S3 is a foreground, and the parallel image data R is a distant view.
  • the corresponding portion of the parallel image data R behind each of the subject shape image data S1 to S3 is hidden.
  • the image generation unit 21 may not hide all the boundaries and gaps between the image data “1” to “4”. In this case, the image generation unit 21 may perform, for example, a process such as a gradation on a portion where the boundary or gap between the image data “1” to “4” is not hidden.
  • the display unit 22 reads the scroll display image data Q stored in the image reservoir 13 and generates the scroll display image in the direction in which the image data “1” to “4” for generating the scroll display image data Q are arranged.
  • the data Q is scrolled and displayed on the display 2 (step S3).
  • FIG. 6C shows the concept of scroll display.
  • a thick rectangular frame W on the left side indicates a display area frame.
  • the display unit 22 moves the scroll display image data Q with respect to the display area frame W in the arrow direction A, for example. Accordingly, the display unit 22 displays the image data portion in the display area frame W on the display 2.
  • FIG. 7 schematically shows the depiction of the scroll display on the display 2.
  • image data “1” is displayed on the display 2, and the image data “1” moves at a constant speed, for example, toward the left side.
  • the subject shape image data S1 is displayed on the right side of the screen following the image data “1”.
  • the subject shape image data S1 also moves toward the left side at a constant speed.
  • the image data “2” is displayed on the right side of the screen following the subject shape image data S1.
  • the subject shape image data S2, the image data “3”, the subject shape image data S3, and the image data “4” are continuously scroll-displayed one after another.
  • the image reservoir 13 is accessed to obtain a plurality of image data “1” to “4”, and the parallel image data obtained by arranging the image data “1” to “4”.
  • R is generated, and each of the subject shape image data S1 to S3 having a shape along the outer shape of the subject is superimposed on the parallel image data R so as to hide the boundary or gap between the image data “1” to “4”.
  • Scroll display image data Q is generated, and this scroll display image data Q is scrolled in the direction in which the image data “1” to “4” are arranged and displayed on the display 2.
  • the boundaries and gaps between the image data “1” to “4” are hidden by the subject shape image data S1 to S3 arranged as a close-up view.
  • the boundaries and gaps between the image data “1” to “4” do not interfere with viewing.
  • the outer shape of each of the subject shape image data S1 to S3 has a shape along the subject, the boundary between the image data “1” to “4” does not interfere with viewing.
  • the image data “1” to “1” to be scroll-displayed are displayed. It is possible to display as a continuous image without providing a blank portion between “4”, and it is possible to perform a scroll display in which switching of each image data “1” to “4” is less likely to obstruct viewing.
  • the present invention is not limited to the above-described embodiment as it is, and can be embodied by modifying the constituent elements without departing from the scope of the invention in the implementation stage.
  • various inventions can be formed by appropriately combining a plurality of components disclosed in the embodiment. For example, some components may be deleted from all the components shown in the embodiment.
  • constituent elements over different embodiments may be appropriately combined.
  • the display unit 22 is not limited to moving the scroll display image data Q in the arrow direction A with respect to the display area frame W, and may move in the direction opposite to the arrow direction A.
  • the display unit 22 is not limited to moving the scroll display image data Q relative to the display area frame W, and may move the display area frame W relative to the scroll display image data Q.

Landscapes

  • Engineering & Computer Science (AREA)
  • Theoretical Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Human Computer Interaction (AREA)
  • Multimedia (AREA)
  • Signal Processing (AREA)
  • User Interface Of Digital Computer (AREA)
  • Controls And Circuits For Display Device (AREA)

Abstract

　画像表示装置は、画像間の境界や隙間が鑑賞の邪魔にならず、画像の切り替わりが鑑賞の障害となることを感じさせないために、複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成する画像生成部と、前記画像生成部により生成した前記画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続してスクロール表示する表示部とを具備する。

Description

画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体
　本発明は、複数の画像を順番にスクロール表示する画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体に関する。
　従来、表示画面上に、複数の画像を上下方向又は左右方向に動かしながら表示する、所謂、スクロール表示が行われている。スクロール表示では、表示画面の大きさの制約を越えて、表示画面よりも大きなサイズの画像も表示することができる。複数の画像を順番に表示画面にスクロール表示すれば、例えば絵巻物のような物語性のある表現が可能となる。　
　スクロール表示の技術は、例えば特許文献１に開示されている。特許文献１は、第１の画像の上に第２の画像の少なくとも一部を重ねて表示し、第１の画像と第２の画像との重なり合う領域の面積が増加するように、第２の画像を第１の画像に対して移動させるスクロール表示について開示する。
特開平９－１６０７４６号公報
　しかしながら、複数の画像を順次スクロールして連続表示する場合、画像と画像との境界が鑑賞上の障害となる。つまり、画像と画像との境界線の前後で、画像の色調や明度が不連続に変化するため、境界線が目立つことが多い。この場合、被写体の形状・位置とは関係なく存在する境界線で表示画面が２分割されてしまい、全体が不自然に分断された感じとなり、鑑賞の障害となる。
　スクロール表示において、境界線が表示画面の中央近辺に来た場合、鑑賞者は、境界線の前後の２画像のうち、どちらの画像に注意を向けるべきか迷い、集中して鑑賞がし難いこともある。これは、スクロール表示と例えば雑誌等に掲載されているコミック（漫画）と比較すると、よく理解できるものと考えられる。コミックの場合は、紙面上で複数のコマに分割されている。鑑賞者は、１つのコマに目を止めて鑑賞し、この鑑賞が終了すると、素早く目線を次のコマに動かす。コマとコマとの移動に必要な時間は、各コマを鑑賞する時間に比較して非常に短いので、複数のコマへの分割は鑑賞の障害にならないことが多い。
　一方、複数の画像を順次スクロールして連続表示する場合、表示画面の中央近辺に１つの画像が来ている場合も、表示画面の中央付近に境界線が来ている場合も、スクロールの速度はほぼ一定である。このため、鑑賞者は表示画面の中央付近に境界線が来ている場合、早く境界線が画面中央から画面隅に移動しないかと、いらいらしながら鑑賞することが多い。
　本発明の目的は、画像間の境界や隙間が鑑賞の邪魔にならず、画像の切り替わりが鑑賞の障害となることを感じさせない画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体を提供することにある。
　本発明の主要な局面に係る画像表示方法は、複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成し、前記生成した画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続してスクロール表示する。
　本発明の別の主要な局面に係る画像表示方法は、記録媒体にアクセスして複数の画像を獲得し、電子回路を用いて、前記複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成し、ディスプレイ上に、前記生成した画像を前記複数の画像を並べた方向にスクロールさせ、複数の画像を絶え間なく連続してスクロール表示する。
　本発明の別の主要な局面に係る画像表示装置は、複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成する画像生成部と、前記画像生成部により生成した前記画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続してスクロール表示する表示部とを具備する。
　本発明の別の主要な局面に係る画像表示装置は、記録媒体にアクセスして複数の画像を獲得する画像獲得部と、電子回路から成り、前記画像獲得部により獲得された前記複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成する画像生成部と、ディスプレイと、前記画像生成部により生成した前記画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続して前記ディスプレイ上にスクロール表示する表示部とを具備する。
　本発明の別の主要な局面に係るスクロール表示用画像データの生成方法は、複数の画像を並べて成る並列画像を生成し、前記並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳して、複数の画像を絶え間なく連続してスクロール表示するためのスクロール表示用画像データを生成する。
　本発明の別の主要な局面に係る画像表示方法は、上記スクロール表示用画像データの生成方法により生成された前記スクロール表示用画像データを画像表示装置によりスクロール表示する。
　本発明の別の主要な局面に係るコンピュータ読み取り可能な記録媒体は、上記スクロール表示用画像データの生成方法により生成された前記スクロール表示用画像データを記録する。
　本発明によれば、画像間の境界や隙間が鑑賞の邪魔にならず、画像の切り替わりが鑑賞の障害となることを感じさせない画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体を提供できる。
図１は本発明に係る画像表示装置の一実施の形態を示す斜視図である。 図２は同装置の機能ブロック図である。 図３は同装置におけるスクロール表示フローチャートである。 図４Ａは同装置における画像獲得部により獲得した複数の画像を示す摸式図である。 図４Ｂは同装置における画像生成部により画像サイズを変更した複数の画像を示す摸式図である。 図４Ｃは同装置における画像生成部により生成した並列画像を示す摸式図である。 図４Ｄは同装置における画像生成部により生成した複数の画像間に隙間を有する並列画像を示す摸式図である。 図５Ａは同装置における画像獲得部による獲得した被写体が映った複数の画像データを示す摸式図である。 図５Ｂは同装置における画像獲得部により獲得した複数の画像データから切り出した被写体形状画像を示す摸式図である。 図５Ｃは同装置における画像生成部により大きさを揃えた被写体形状画像を示す摸式図である。 図６Ａは同装置における画像生成部により生成した並列画像データを示す摸式図である。 図６Ｂは同装置における画像生成部により生成した並列画像データに被写体形状画像データを重畳したスクロール表示用画像を示す摸式図である。 図６Ｃは同装置における画像生成部により生成したスクロール表示用画像のスクロール表示を示す摸式図である。 図７は同装置におけるディスプレイ上のスクロール表示の描写を示す模式図である。
　以下、本発明の一実施の形態について図面を参照して説明する。　
　図１は画像表示装置の斜視図を示す。画像表示装置１は、フォトフレームの表示を例に取って説明するが、これに限らず、これ以外にも広く適用できる。例えば、画像表示装置１は、展示会等における大型スクリーンによる展示や、ＤＶＤやブルーレイディスク（登録商標）等の記録媒体に記録された画像情報の再生、放送やインターネットによって配信される画像情報の再生などにも適用できる。　
　画像表示装置１は、液晶等から成るディスプレイ２を有する。画像表示装置１は、例えば操作部３（リモートコントローラ）に対するユーザの操作に応答してディスプレイ２に複数の画像を次々に絶え間なく連続してスクロール表示する。
　図２は画像表示装置１の機能ブロック図を示す。画像表示装置１は、電子回路によって成る制御回路１０を含む。制御回路１０は、ＣＰＵ等を有するコンピュータを含む。制御回路１０には、受信部１１と、ディスプレイ駆動回路１２と、記録媒体としての画像レザバー１３と、プログラムＲＯＭ１４とが接続されている。受信部１１は、操作部３との間で無線通信を行う。受信部１１は、操作部３から発信された操作情報を受信し、この操作情報を制御回路１０に送る。ディスプレイ駆動回路１２には、ディスプレイ２が接続されている。ディスプレイ駆動回路１２は、ディスプレイ２を駆動して画像を表示する。ディスプレイ駆動回路１２は、制御回路１０からスクロール表示の指示を受けると、複数の画像をディスプレイ２に次々に絶え間なく連続して表示（以下、スクロール表示と称する）する。
　画像レザバー１３は、複数の画像データを記憶する。画像レザバー１３は、例えばＨＤＤなどの記録媒体から成る。画像レザバー１３は、例えば画像表示装置１に対して遠隔地に設置し、画像表示装置１との間をネットワーク等の通信回線を介して接続し、画像表示装置１との間で通信により画像データを受け取るようにしてもよい。
　プログラムＲＯＭ１４には、予め画像表示プログラムが記憶されている。画像表示プログラムは、画像レザバー１３にアクセスして複数の画像を獲得させ、これら画像を並べて成る画像（以下、並列画像と称する）上に、複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした画像（以下、被写体形状画像と称する）を重畳したスクロール表示用画像データを生成させ、このスクロール表示用画像データを複数の画像を並べた方向にスクロールさせてディスプレイ２上に表示させる。
　制御回路１０は、画像レザバー１３やプログラムＲＯＭ１４にアクセスすると共に、受信部１１やディスプレイ駆動回路１２に指示を送出し、ディスプレイ２上に複数の画像をスクロール表示する一連の制御を行う。制御回路１０は、プログラムＲＯＭ１４に記憶されている画像表示プログラムを読み取って実行することにより画像獲得部２０と、画像生成部２１と、表示部２２との機能を含むものとなる。
　画像獲得部２０は、画像レザバー１３にアクセスして複数の画像データを獲得する。　
　画像生成部２１は、画像獲得部２０により獲得された複数の画像データを並べて成る並列画像データ上に、複数の画像データ間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像データを重畳したスクロール表示用画像データを生成する。　
　表示部２２は、画像生成部２１により生成したスクロール表示用画像データを、スクロール表示用画像データを生成する複数の画像データを並べた方向にスクロールさせてディスプレイ２上に表示する。
　次に、上記の如く構成された装置によるスクロール表示について図３に示すスクロール表示フローチャートに従って説明する。　
　操作部３に対してユーザにより画像獲得の指示の操作を行うと、操作部３は、画像獲得の指示を送信する。画像獲得部２０は、操作部３から画像獲得の指示を受信部１１を通して受けると、画像レザバー１３にアクセスして複数の画像データを獲得する（ステップＳ１）。
　図４Ａは画像レザバー１３から獲得された複数の画像データとして例えば４枚の画像データ「１」～「４」を示す。４枚の画像データ「１」～「４」は、矩形形状を有するのが好ましい。矩形形状を有することは、以降の各画像データ「１」～「４」に対する処理、取り扱いが容易になるからである。各画像データ「１」～「４」の形状は、矩形に限定されるものでない。
　画像生成部２１は、画像獲得部２０により獲得された複数の画像データを例えば一定の方向に並べて成る並列画像データ上に被写体形状画像データを重畳したスクロール表示用画像データを生成する（ステップＳ２）。被写体形状画像データは、複数の画像データ間の境界又は隙間を隠すように被写体の外形に沿った形状に形成されている。
　具体的に、画像生成部２１は、図４Ｂに示すように、画像獲得部２０により獲得された各画像データ「１」～「４」の画像サイズを変更し、各画像データ「１」～「４」の高さを揃える。初めから各画像データ「１」～「４」の高さの差が小さい場合や、各画像データ「１」～「４」の高さが揃っている場合、画像生成部２１は、各画像データ「１」～「４」の画像サイズを変更する工程を省くことが可能である。
　画像生成部２１は、図４Ｃに示すように、高さを揃えた各画像データ「１」～「４」を、一定方向に並べて並列画像データＲを形成する。各画像データ「１」～「４」は、例えば各画像データ「１」～「４」間に隙間を形成せずに連続して並んでいる。
　並列画像データＲ中の各画像データ「１」～「４」は、各画像データ「１」～「４」の長手方向（図面上横方向）に並んでいるが、これに限らず、各画像データ「１」～「４」の短手方向（図面上縦方向）や他の方向に並べてもよい。並列画像データＲ中の各画像データ「１」～「４」は、長手方向（図面上横方向）への並びと、短手方向（図面上縦方向）への並びとを混在してもよい。各画像データ「１」～「４」は、図４Ｄに示すように、各画像データ「１」～「４」の間に隙間がある並列画像データＲでもよい。各画像データ「１」～「４」は、画像間に隙間がある場所と隙間が無い場所が混在していてもよい。
　一方、画像生成部２１は、各画像データ「１」～「４」間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を生成する。


　具体的に、画像生成部２１は、画像獲得部２０により獲得した複数の画像データから被写体が映った画像データを複数獲得する。この場合、画像生成部２１は、例えば各画像データ「１」～「４」から被写体が映った画像データを複数獲得してもよい。画像生成部２１は、各画像データ「１」～「４」を獲得するのとは別に、画像レザバー１３に記憶されている複数の画像データから被写体が映った画像データを複数獲得してもよい。図５Ａは画像レザバー１３から獲得した被写体が映った複数の画像データ、例えば３枚の画像データＰ１～Ｐ３の模式図を示す。
　画像生成部２１は、図５Ｂに示すように、各画像データＰ１～Ｐ３からそれぞれ被写体の外形に沿った形状をした３つの被写体形状画像データＳ１～Ｓ３を切り出す。各被写体形状画像データＳ１～Ｓ３の切り出しは、被写体を背景と区別するために、画像データの明度や色調の差を利用したり、テンプレート・マッチングによったり、画像の合焦度合いを利用して周波数成分を比較したりして行う。画像の合焦度合いは、被写体に対して合焦しているが、背景に対して合焦していないことを利用する。
　画像生成部２１は、図５Ｃに示すように、切出した被写体形状画像データＳ１～Ｓ３の大きさを揃える。各被写体形状画像データＳ１～Ｓ３は、図４Ｃ、図４Ｄに示す並列画像データＲの各画像データ「１」～「４」間の隙間や境目を隠すのに必要なサイズとする。
　各被写体形状画像データＳ１～Ｓ３は、初めから画像レザバー１３に格納されていれば、各被写体形状画像データＳ１～Ｓ３を切り出す工程は不要となる。各被写体形状画像データＳ１～Ｓ３の画像サイズが初めから揃っていれば、各被写体形状画像データＳ１～Ｓ３の画像サイズを揃える工程が不要となる。各被写体形状画像データＳ１～Ｓ３は、通信回線等を経由して外部から獲得してもよい。各被写体形状画像データＳ１～Ｓ３は、シルエット画像データを採用してもよい。
　画像生成部２１は、図６Ａに示す並列画像データＲ上に、各画像データ「１」～「４」間の境界又は隙間を隠すようにそれぞれ各被写体形状画像データＳ１～Ｓ３を重畳し、図６Ｂに示すスクロール表示用画像データＱを生成する。画像生成部２１は、生成したスクロール表示用画像Ｑを例えば画像レザバー１３に一時的に記憶する。
　スクロール表示用画像データＱでは、各被写体形状画像データＳ１～Ｓ３が近景となり、並列画像データＲが遠景となる。これにより、各被写体形状画像データＳ１～Ｓ３の後方となる並列画像データＲの対応部分は隠される。並列画像データＲに含まれる各画像データ「１」～「４」間の位置に各被写体形状画像データＳ１～Ｓ３を重畳することで、各画像データ「１」～「４」間の境界や隙間が全て隠れる。
　画像生成部２１は、各画像データ「１」～「４」間の境界や隙間を全て隠れるようしなくてもよい。この場合、画像生成部２１は、各画像データ「１」～「４」間の境界や隙間の隠さなかった部分を例えばグラディエーション等の処理を施してもよい。
　表示部２２は、画像レザバー１３に記憶されているスクロール表示用画像データＱを読み出し、スクロール表示用画像データＱを生成する各画像データ「１」～「４」を並べた方向にスクロール表示用画像データＱをスクロールさせてディスプレイ２上に表示する（ステップＳ３）。
　図６Ｃはスクロール表示の概念を示す。左側にある太線の長方形枠Ｗは、ディスプレイ領域枠を示す。表示部２２は、ディスプレイ領域枠Ｗに対してスクロール表示用画像データＱを例えば矢印方向Ａに移動する。これにより、表示部２２は、ディスプレイ領域枠Ｗ内の画像データ部分をディスプレイ２に表示する。
　図７はディスプレイ２におけるスクロール表示の描写を模式的に示す。例えば、先ず、ディスプレイ２には、画像データ「１」が表示され、画像データ「１」が例えば左側に向けて一定の速度で移動する。画像データ「１」の移動と共に、画像データ「１」に続いて画面右側に被写体形状画像データＳ１が表示される。被写体形状画像データＳ１も左側に向けて一定の速度で移動する。被写体形状画像データＳ１の移動と共に、被写体形状画像データＳ１に続いて画面右側に画像データ「２」が表示される。これ以降、被写体形状画像データＳ２、画像データ「３」、被写体形状画像データＳ３、画像データ「４」が次々と絶え間なく連続してスクロール表示される。
　このように上記一実施の形態によれば、画像レザバー１３にアクセスして複数の画像データ「１」～「４」を獲得し、各画像データ「１」～「４」を並べて成る並列画像データＲを生成し、並列画像データＲ上に各画像データ「１」～「４」間の境界又は隙間を隠すように被写体の外形に沿った形状をした各被写体形状画像データＳ１～Ｓ３を重畳したスクロール表示用画像データＱを生成し、このスクロール表示用画像データＱを各画像データ「１」～「４」を並べた方向にスクロールさせてディスプレイ２上に表示する。これにより、各画像データ「１」～「４」間の境界や隙間は、近景として配置された各被写体形状画像データＳ１～Ｓ３によってそれぞれ隠される。各画像データ「１」～「４」間の境界や隙間が鑑賞の邪魔をすることが無い。一方、各被写体形状画像データＳ１～Ｓ３は、外形が被写体に沿った形状をしているので、各画像データ「１」～「４」間の境界が鑑賞の邪魔にならない。
　各被写体形状画像データＳ１～Ｓ３と当該各被写体形状画像データＳ１～Ｓ３でない各画像データ「１」～「４」とが交互にスクロール表示されるので、スクロール表示される各画像データ「１」～「４」間に空白部を設けずに連続した画像としての表示が可能で、しかも、各画像データ「１」～「４」の切り替わりが鑑賞の障害となることの少ないスクロール表示ができる。
　なお、本発明は上記実施形態そのままに限定されるものではなく、実施段階ではその要旨を逸脱しない範囲で構成要素を変形して具体化できる。また、上記実施形態に開示されている複数の構成要素の適宜な組み合わせにより、種々の発明を形成できる。例えば、実施形態に示される全構成要素から幾つかの構成要素を削除してもよい。さらに、異なる実施形態にわたる構成要素を適宜組み合わせてもよい。　
　例えば、表示部２２は、ディスプレイ領域枠Ｗに対してスクロール表示用画像データＱを矢印方向Ａに移動するのに限らず、矢印方向Ａとは反対方向に移動するようにしてもよい。
　表示部２２は、ディスプレイ領域枠Ｗに対してスクロール表示用画像データＱを移動するのに限らず、スクロール表示用画像データＱに対してディスプレイ領域枠Ｗを移動させてもよい。
　１：画像表示装置、２：ディスプレイ、１０：制御回路、１１：受信部、１２：ディスプレイ駆動回路、１３：画像レザバー、１４：プログラムＲＯＭ、２０：画像獲得部、２１：画像生成部、２２：表示部。

Claims (17)

  1. 　複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成し、
    　前記生成した画像を前記複数の画像を並べた方向にスクロールさせ、
    　前記複数の画像を絶え間なく連続してスクロール表示する、
    ことを特徴とする画像表示方法。
  2. 　前記並列画像は、前記複数の画像の各画像サイズを変更し、前記各画像サイズを変更した前記複数の画像を一定方向に並べて形成されることを特徴とする請求項１の画像表示方法。
  3. 　前記複数の画像の並び方向は、前記複数の画像の短手方向、前記複数の画像の長手方向、又は前記複数の画像の前記短手方向と前記長手方向との混在する方向であることを特徴とする請求項１の画像表示方法。
  4. 　前記被写体形状画像は、前記複数の画像から切り出して生成することを特徴とする請求項１の画像表示方法。
  5. 　前記被写体形状画像は、予め記憶装置に記憶され、前記記憶装置から獲得されることを特徴とする請求項１の画像表示方法。
  6. 　前記被写体形状画像を重畳した画像は、前記被写体形状画像が近景となり、前記複数の画像が遠景となることを特徴とする請求項１の画像表示方法。
  7. 　記録媒体にアクセスして複数の画像を獲得し、
    　電子回路を用いて、前記複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成し、
    　ディスプレイ上に、前記生成した画像を前記複数の画像を並べた方向にスクロールさせ、
    　複数の画像を絶え間なく連続してスクロール表示する、
    ことを特徴とする画像表示方法。
  8. 　複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成する画像生成部と、
    　前記画像生成部により生成した前記画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続してスクロール表示する表示部と、
    を具備することを特徴とする画像表示装置。
  9. 　前記画像生成部は、前記複数の画像の各画像サイズを変更し、前記各画像サイズを変更した前記複数の画像を一定方向に並べて前記並列画像を形成することを特徴とする請求項８の画像表示装置。
  10. 　前記画像生成部は、前記複数の画像の並び方向を、前記複数の画像の短手方向、前記複数の画像の長手方向、又は前記複数の画像の前記短手方向と前記長手方向との混在する方向にすることを特徴とする請求項８の画像表示装置。
  11. 　前記画像生成部は、前記複数の画像から切り出して前記被写体形状画像を生成することを特徴とする請求項８の画像表示装置。
  12. 　前記被写体形状画像を予め記憶する記憶装置を含み、
    　前記画像生成部は、前記記憶装置から前記被写体形状画像を獲得することを特徴とする請求項８の画像表示装置。
  13. 　前記画像生成部は、前記被写体形状画像を近景とし、前記複数の画像を遠景として前記被写体形状画像を重畳した画像を生成することを特徴とする請求項８の画像表示装置。
  14. 　記録媒体にアクセスして複数の画像を獲得する画像獲得部と、
    　電子回路から成り、前記画像獲得部により獲得された前記複数の画像を並べて成る並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳した画像を生成する画像生成部と、
    　ディスプレイと、
    　前記画像生成部により生成した前記画像を前記複数の画像を並べた方向にスクロールさせ、前記複数の画像を絶え間なく連続して前記ディスプレイ上にスクロール表示する表示部と、
    を具備することを特徴とする画像表示装置。
  15. 　複数の画像を並べて成る並列画像を生成し、
    　前記並列画像上に、前記複数の画像間の境界又は隙間を隠すように被写体の外形に沿った形状をした被写体形状画像を重畳して、複数の画像を絶え間なく連続してスクロール表示するためのスクロール表示用画像データを生成する、
    ことを特徴とするスクロール表示用画像データの生成方法。
  16. 　請求項１５に記載のスクロール表示用画像データの生成方法により生成された前記スクロール表示用画像データを画像表示装置によりスクロール表示することを特徴とする画像表示方法。
  17. 　請求項１５に記載のスクロール表示用画像データの生成方法により生成された前記スクロール表示用画像データを記録したことを特徴とするコンピュータ読み取り可能な記録媒体。
PCT/JP2010/071140 2009-11-27 2010-11-26 画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体 Ceased WO2011065487A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
US13/478,321 US20120287155A1 (en) 2009-11-27 2012-05-23 Image display method and apparatus

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2009-270396 2009-11-27
JP2009270396A JP5389621B2 (ja) 2009-11-27 2009-11-27 画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US13/478,321 Continuation US20120287155A1 (en) 2009-11-27 2012-05-23 Image display method and apparatus

Publications (1)

Publication Number Publication Date
WO2011065487A1 true WO2011065487A1 (ja) 2011-06-03

Family

ID=44066591

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2010/071140 Ceased WO2011065487A1 (ja) 2009-11-27 2010-11-26 画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体

Country Status (3)

Country Link
US (1) US20120287155A1 (ja)
JP (1) JP5389621B2 (ja)
WO (1) WO2011065487A1 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015045640A1 (ja) * 2013-09-30 2015-04-02 ソニー株式会社 情報処理装置、情報処理方法、及びプログラム
JP6244957B2 (ja) * 2014-02-10 2017-12-13 凸版印刷株式会社 表示制御装置、表示制御方法及びプログラム
CN109117137B (zh) * 2018-08-07 2021-07-23 武汉斗鱼网络科技有限公司 广告动画执行方法、装置、终端及可读介质

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09160746A (ja) * 1995-12-11 1997-06-20 Sumitomo Electric Ind Ltd 画像表示装置および画像表示方法
JP2007079644A (ja) * 2005-09-09 2007-03-29 Sharp Corp 表示装置、表示装置の制御方法、表示装置の制御プログラム、および表示装置の制御プログラムを記録した記録媒体
WO2009040871A1 (ja) * 2007-09-25 2009-04-02 Fujitsu Limited 画像合成装置及び方法

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AU2005203074A1 (en) * 2005-07-14 2007-02-01 Canon Information Systems Research Australia Pty Ltd Image browser
US8355042B2 (en) * 2008-10-16 2013-01-15 Spatial Cam Llc Controller in a camera for creating a panoramic image

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH09160746A (ja) * 1995-12-11 1997-06-20 Sumitomo Electric Ind Ltd 画像表示装置および画像表示方法
JP2007079644A (ja) * 2005-09-09 2007-03-29 Sharp Corp 表示装置、表示装置の制御方法、表示装置の制御プログラム、および表示装置の制御プログラムを記録した記録媒体
WO2009040871A1 (ja) * 2007-09-25 2009-04-02 Fujitsu Limited 画像合成装置及び方法

Also Published As

Publication number Publication date
JP2011113381A (ja) 2011-06-09
JP5389621B2 (ja) 2014-01-15
US20120287155A1 (en) 2012-11-15

Similar Documents

Publication Publication Date Title
US9363496B2 (en) Moving image generation device
CN102111631B (zh) 图像处理装置和图像处理方法
CN102053786A (zh) 信息处理设备、图像显示方法、以及计算机程序
US20180040284A1 (en) Image display apparatus
CN102144396A (zh) 立体视觉图像编辑装置及立体视觉图像编辑方法
CN109126131B (zh) 游戏画面显示方法、存储介质及终端
CN104967898A (zh) 一种显示虚拟观众发言的方法及装置
JP5396877B2 (ja) 画像処理装置、プログラム、画像処理方法、および記録方法
CN106937103B (zh) 一种图像处理方法及装置
JP5389621B2 (ja) 画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体
CN103826114A (zh) 一种立体显示方法及自由立体显示装置
JP2013142868A (ja) 表示装置および表示方法
CN102918584B (zh) 三维图像的图形处理方法及其相关图形处理装置
JP5147093B2 (ja) 遊技場表示装置
JP5655550B2 (ja) 画像処理装置、画像処理方法およびプログラム
US20160293073A1 (en) Image processing apparatus, image processing method, and program
CN102111630B (zh) 图像处理设备、图像处理方法
US8933999B2 (en) Stereoscopic image display control apparatus, and method and program for controlling operation of same
JPH1139508A (ja) 立体画像表示装置および方法ならびに立体画像表示プログラムを記録したコンピュータで読取可能な記録媒体
US20120293637A1 (en) Bufferless 3D On Screen Display
JP5281720B1 (ja) 立体映像処理装置及び立体映像処理方法
JP2004258315A (ja) 画像表示装置
JP2007121378A (ja) 映像表示装置
JP4489661B2 (ja) スライドショー生成装置ならびにその制御方法およびその制御プログラム
JP2010039830A (ja) 画像出力装置、画像出力方法、及びプログラム

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 10833333

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 10833333

Country of ref document: EP

Kind code of ref document: A1
