Abstract

본 발명에 따르면 차량의 길이방향으로 연장되어 차량 외측을 향해 개방된 플랜지부가 형성된 베이스파트; 베이스파트의 플랜지부에 안착되어 결합되고, 폐단면의 파이프 형상인 튜블러파트; 및 튜블러파트의 외측을 커버링하도록 베이스파트 또는 튜블러파트에 체결되는 아우터가니쉬;를 포함하는 차량의 바디가 소개된다.

Description

차량의 바디 {BODY FOR VEHICLE}
본 발명은 차량의 바디에 관한 것으로 차체의 전방부, 후방부 및 하부를 일체로 제조하고 어퍼바디를 제조하여 결합시킴으로써 전방부, 후방부 및 하부를 공유하는 다양한 차량에 적용하기 위한 기술이다.
종래 Steel BIW 어퍼바디 프레임은 루프/사이드/윈드쉴드/리드부 개구부가 개별단면을 구성하고 있고 개구부 멤버가 부분적으로 개단면을 이루고 있다. 즉, A필러 및 루프 사이드 측 멤버의 단부가 끊어지듯이 단절되고 단절된 단부가 타 멤버와 연결되는 구조였던 것이다.
이러한 어퍼바디 부품의 개구부 및 개단면에 의하여, 차체 강성/천장 강도 및 내구 성능의 확보가 어려웠고, 폐단면 구조를 구성하기 위하여는 조립 및 연결 등을 위한 부품 수의 증가 및 조립성 문제가 발생하였던 것이다.
따라서, 종래의 단절된 멤버 연결구조에 의할 경우 충돌 또는 전복시 승객 공간을 최대한 유지할 수 있도록 하는 강도의 확보가 어려운 문제가 있었다.
상기의 배경기술로서 설명된 사항들은 본 발명의 배경에 대한 이해 증진을 위한 것일 뿐, 이 기술분야에서 통상의 지식을 가진 자에게 이미 알려진 종래기술에 해당함을 인정하는 것으로 받아들여져서는 안 될 것이다.
KR 10-2015-0104269 A
본 발명은 이러한 문제점을 해결하기 위하여 제안된 것으로, 차체의 전방부, 후방부 및 하부를 일체로 제조하고 a필러부터 루프의 측면을 별물로 제조하여 결합시킴으로써 전방부, 후방부 및 하부를 공유하는 다양한 차량에 적용하기 위함에 그 목적이 있다.
본 발명에 따른 차량의 바디는 차량의 길이방향으로 연장되어 차량 외측을 향해 개방된 플랜지부가 형성된 베이스파트; 베이스파트의 플랜지부에 안착되어 결합되고, 폐단면의 파이프 형상인 튜블러파트; 및 튜블러파트의 외측을 커버링하도록 베이스파트 또는 튜블러파트에 체결되는 아우터가니쉬;를 포함한다.
금속 재질로 제조되어 차체의 전방부, 후방부 및 전방부와 후방부를 연결하는 하부를 포함하는 베이스프레임;을 더 포함하고, 베이스파트, 튜블러파트 또는 아우터가니쉬는 전단이 전방부에 연결되며, 후단이 후방부에 연결될 수 있다.
베이스파트 및 튜블러파트의 내측에 결합되어 베이스파트 및 튜블러파트를 전방부와 연결시키는 이너브라켓; 및 베이스파트 및 튜블러파트의 외측에 결합되어 베이스파트 및 튜블러파트를 전방부와 연결시키는 아우터브라켓;을 더 포함할 수 있다.
이너브라켓은 전방부 내판의 외측에 결합되고, 아우터브라켓은 전방부 외판의 외측에 결합될 수 있다.
이너브라켓은 전방부 내판의 내측에 결합되고, 아우터브라켓은 전방부 외판의 외측에 결합될 수 있다.
베이스프레임의 후방부에는 루프측으로 연장된 C필러가 형성되고, 하부에는 루프 측으로 연장된 B필러가 형성되며, 베이스파트 및 튜블러파트의 후단은 C필러에 연결되고, 베이스파트 및 튜블러파트의 중간측은 B필러에 연결될 수 있다.
튜블러파트와 연결되어 튜블러파트를 B필러 외판과 연결하는 B필러브라켓;을 더 포함하고, 베이스파트는 B필러 내판과 연결될 수 있다.
베이스파트는 B필러 내판의 외측에 연결되고, B필러브라켓은 B필러 외판의 외측에 연결될 수 있다.
베이스파트는 C필러 외판에 연결되고, 아우터가니쉬는 C필러 외판의 하단부에 연결될 수 있다.
플랜지부에는 베이스파트의 상부에 연결되어 외측으로 연장된 상부플랜지 및 베이스파트의 하부에 연결되어 외측으로 연장된 하부플랜지가 포함되어 오픈 플랜지로 형성되고, 튜블러파트는 상부플랜지와 하부플랜지 사이에 안착되어 베이스파트와 결합될 수 있다.
베이스파트, 플랜지부 및 튜블러파트는 금속 재질로 재조되어 용접으로 접합될 수 있다.
금속 재질로 제조된 베이스파트, 플랜지부 및 튜블러파트는 플라스틱 재질의 아우터가니쉬와 기계적 결합에 의해 결합될 수 있다.
베이스파트, 튜블러파트 및 아우터가니쉬는 차량의 횡방향 양측에 한 쌍이 마련되고, 각각의 베이스파트에서 루프 측으로 연결되는 루프멤버;를 더 포함할 수 있다.
베이스파트와 루프멤버를 연결시키는 루프브라켓;을 더 포함할 수 있다.
베이스파트는 양단부가 A필러와 루프 사이드측을 일체로 연결할 수 있다.
아우터가니쉬는 차량의 외관을 이루며, 플라스틱 재질로 제조될 수 있다.
본 발명에 따른 차체의 전방부, 후방부 및 하부를 일체로 제조하고, A필러부터 루프의 측면을 베이스파트와 베이스파트에 폐단면 형상의 튜블러파트를 베이스파트에 형성된 오픈 플랜지에 결합시켜 전방부, 후방부 및 하부에 결합시켜 차량의 A필러 부터 루프의 측면을 단절되지 않고 연속적으로 연장된 형상으로 제조함으로써 차량의 어퍼 측 바디의 강성을 향상시킬 수 있는 효과가 있다.
오픈 플랜지 제조시 베이스파트를 프레스 공정으로 제조하고 플랜지부를 별물로 제조하여 베이스파트에 결합시킴으로 오픈 플랜지 형상을 형성시킴에 따라 원가를 절감시킬 수 있는 효과가 있다.
또한, 베이스파트와 튜블러파트를 다양하게 제조할 수 있음에 따라 전방부, 후방부 및 하부를 공유하고 차량의 어퍼 측 바디가 형상이 다른 차종에 다양하게 적용될 수 있어 제조원가를 절감할 수 있는 효과가 있다.
도 1은 본 발명의 일 실시예에 따른 차량의 바디의 베이스파트. 튜블러파트 및 아우터가니쉬의 분해 사시도,
도 2 내지 도 4는 본 발명의 일 실시예에 따른 차량의 바디 결합 실시예의 사시도,
도 5는 도 2의 A-A 단면도 실시예 2가지를 도시한 도면,
도 6은 도 2의 B-B 단면도,
도 7은 도 2의 C-C 단면도,
도 8은 도 3의 D-D 단면도이다.
도 9는 본 발명의 일실시예에 따른 차량의 바디의 다양한 실시예를 도시한 도면이다.
본 명세서 또는 출원에 개시되어 있는 본 발명의 실시예들에 대해서 특정한 구조적 내지 기능적 설명들은 단지 본 발명에 따른 실시예를 설명하기 위한 목적으로 예시된 것으로, 본 발명에 따른 실시예들은 다양한 형태로 실시될 수 있으며 본 명세서 또는 출원에 설명된 실시 예들에 한정되는 것으로 해석되어서는 아니 된다.
본 발명에 따른 실시 예는 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있으므로 특정실시 예들을 도면에 예시하고 본 명세서 또는 출원에 상세하게 설명하고자 한다. 그러나 이는 본 발명의 개념에 따른 실시 예를 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
제1 및/또는 제2 등의 용어는 다양한 구성 요소들을 설명하는데 사용될 수 있지만, 상기 구성 요소들은 상기 용어들에 의해 한정되어서는 안 된다. 상기 용어들은 하나의 구성 요소를 다른 구성 요소로부터 구별하는 목적으로만, 예컨대 본 발명의 개념에 따른 권리 범위로부터 이탈되지 않은 채, 제1 구성요소는 제2 구성요소로 명명될 수 있고, 유사하게 제2 구성요소는 제1 구성요소로도 명명될 수 있다.
어떤 구성요소가 다른 구성요소에 "연결되어" 있다거나 "접속되어" 있다고 언급된 때에는, 그 다른 구성요소에 직접적으로 연결되어 있거나 또는 접속되어 있을 수도 있지만, 중간에 다른 구성요소가 존재할 수도 있다고 이해되어야 할 것이다. 반면에, 어떤 구성요소가 다른 구성요소에 "직접 연결되어" 있다거나 "직접 접속되어" 있다고 언급된 때에는, 중간에 다른 구성요소가 존재하지 않는 것으로 이해되어야 할 것이다. 구성요소들 간의 관계를 설명하는 다른 표현들, 즉 "~사이에"와 "바로 ~사이에" 또는 "~에 이웃하는"과 "~에 직접 이웃하는" 등도 마찬가지로 해석되어야 한다.
본 명세서에서 사용한 용어는 단지 특정한 실시 예를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 명세서에서, "포함하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미이다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥상 가지는 의미와 일치하는 의미인 것으로 해석되어야 하며, 본 명세서에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.
이하, 첨부한 도면을 참조하여 본 발명의 바람직한 실시 예를 설명함으로써, 본 발명을 상세히 설명한다. 각 도면에 제시된 동일한 참조부호는 동일한 부재를 나타낸다.
도 1은 본 발명의 일 실시예에 따른 차량의 바디의 베이스파트(10). 튜블러파트(20) 및 아우터가니쉬(30)의 분해 사시도, 도 2 내지 도 4는 본 발명의 일 실시예에 따른 차량의 바디 결합 실시예의 사시도, 도 5는 도 2의 A-A 단면도 실시예 2가지를 도시한 도면, 도 6은 도 2의 B-B 단면도, 도 7은 도 2의 C-C 단면도, 도 8은 도 3의 D-D 단면도이다.
도 1 내지 도 8에 도시된 바와 같이 본 발명에 따른 차량의 바디의 바람직한 실시예에 대해 알아보도록 한다.
본 발명에 따른 차량의 바디는 차량의 길이방향으로 연장되어 A필러와 루프 사이드측을 일체로 연결하는 형상이며, 차량 외측을 향해 개방된 플랜지부가 형성된 베이스파트(10); 베이스파트(10)를 따라 길이방향으로 연장된 형상이며, 베이스파트(10)의 플랜지부에 안착되어 결합되고, 폐단면의 절곡된 파이프 형상인 튜블러파트(20); 및 베이스파트(10)를 따라 길이방향으로 연장된 형상이며, 튜블러파트(20)의 외측을 커버링하도록 베이스파트(10) 또는 튜블러파트(20)에 체결되어 차량의 외관을 이루는 플라스틱 재질의 아우터가니쉬(30);를 포함한다.
베이스파트(10)는 차량의 외측 방향으로 오픈 플랜지 형상으로 형성되며, 오픈 플랜지에 튜블러파트(20)가 안착되며 베이스파트(10)와 결합될 수 있다.
베이스파트(10)는 프레스 공정에 의해 금속 재질로 제조될 수 있으며, 튜블러파트(20)는 알루미늄 압출성형과 같은 금속재질의 파이프 형상으로 제조되고 후처리 가공에 의해 베이스파트(10)의 오픈 플랜지에 안착되도록 성형될 수 있다.
금속 철판을 프레스 성형하여 제조된 베이스파트(10)에 금속 파이프 형태의 튜블러파트(20)가 결합됨으로써 베이스파트(10)의 부족한 강성을 보강할 수 있으며, 베이스파트(10)를 프레스 성형하여 제조하고 압출 성형 및 후처리 가공을 통해 튜블러파트(20)를 제조함으로써 원가 절감의 효과가 있다.
또한, 차량의 A필러 및 루프의 사이부까지 연장된 베이스파트(10) 및 튜블러파트(20)는 각각 쉽게 형상을 변경시킬 수 있음에 따라 하부 프레임 또는 플랫폼을 공유하는 다양한 차종에 변경하여 적용시킬 수 있는 편리성을 향상시킬 수 있는 효과가 있다.
또한, 베이스파트(10)에 튜블러파트(20)가 결합된 상태에서 외판인 아우터가니쉬(30)가 베이스파트(10) 또는 튜블러파트(20)에 결합됨에 따라 차량의 외관을 형성하며 베이스파트(10) 및 튜블러파트(20)의 강성을 향상시킬 수 있는 효과가 있다.
아우터가니쉬(30)는 스틸 재질로 프레스 성형되어 제조되거나 또는 플라스틱과 같은 재질로 제조될 수 있으며 차량의 제조 원가에 따라 결정될 수 있다.
금속 재질로 제조되어 차체의 전방부(110), 후방부(120) 및 전방부(110)와 후방부(120)를 연결하는 하부를 포함하는 베이스프레임(100);을 더 포함하고, 베이스파트(10), 튜블러파트(20) 또는 아우터가니쉬(30)는 전단이 전방부(110)에 연결되며, 후단이 후방부(120)에 연결될 수 있다.
도 2 내지 도 4에 도시된 바와 같이 차체의 상부에 결합되는 하부는 차량의 하부, 전방부(110) 및 후방부(120)까지 일체로 제조된 베이스프레임(100)을 형성될 수 있으며, 베이스프레임(100)으 모노코크 바디 형태로 일체로 제조되거나, 프레임 바디와 같이 하부가 먼저 제조되고, 전방부(110)와 후방부(120)가 추가로 결합될 수 있으며, 베이스프레임(100)의 상부에 튜블러파트(20)가 삽입된 베이스파트(10) 및 아우터가니쉬(30)가 다양한 형상으로 결합될 수 있다.
이를 통해 하부를 공유하며 상부가 다른 다양한 차량을 제조시 원가를 절감할 수 있는 효과가 있다.
베이스파트(10) 및 튜블러파트(20)의 내측에 결합되어 베이스파트(10) 및 튜블러파트(20)를 전방부(110)와 연결시키는 이너브라켓(41); 및 베이스파트(10) 및 튜블러파트(20)의 외측에 결합되어 베이스파트(10) 및 튜블러파트(20)를 전방부(110)와 연결시키는 아우터브라켓(42);을 더 포함할 수 있다.
도 1에 도시된 바와 같이 베이스파트(10)의 전단은 베이스파트(10)의 전방부(110)와 결합될 수 있으며, 이때 베이스파트(10)의 전단과 전방부(110)의 결합 강성 및 결합편의성을 향상시키기 위해 베이스파트(10)의 전단 내측에 결합되는 이너브라켓(41) 및 베이스파트(10)의 전단 외측에 결합되는 아우터 브라켓이 마련될 수 있다.
이로 인해 전방부(110)의 형상이 변형시 이너브라켓(41) 및 아우터브라켓(42)의 형상을 조금씩 변형시켜 베이스파트(10)를 전방부(110)에 결합시킬 수 있으며, 베이스파트(10) 결합방향에 따라 이너브라켓(41) 및 아우터브라켓(42)의 형상을 변형시킬 수 있다.
이를 통해 다양한 차종에 결합시 적용되어 원가를 절감시킬 수 있는 효과가 있으며, 결합작업의 편리성을 향상시킬 수 있는 효과가 있다.

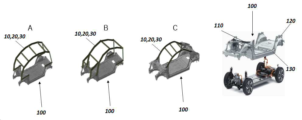

도 9는 본 발명의 일실시예에 따른 차량의 바디의 다양한 실시예를 도시한 도면이다.
도 9에서 도시된 바와 같이 베이스프레임(100)은 차량의 하부측을 구성하며, 본발명의 베이스파트(10) 및 튜블러파트(20)는 베이스프레임(100)의 필러부 및 루프부의 측면을 형성할 수 있다.
도 9의 A, B, C는 베이스파트(10) 및 튜블러파트(20)가 다양한 형상으로 형성되어 차량의 베이스프레임에 결합되어 동일한 베이스프레임(100)에도 고객의 요구 사항에 따라 다양한 차종으로 제조될 수 있다.
본 발명에 따른 차량의 바디는 PBV (Purposed Build Vehicle) 차량에 적용될 수 있으며, PBV (Purposed Build Vehicle) 차량에서는 다품종 소량생산의 시장에 맞는 차량을 개발할 필요가 있다.
PBV차량은 고객의 요구에 따라 유연성, 디자인 자유도, 부품수 축소, 스마트 팩토리에서의 조립, 경량화, 원가절감, 공간활용도 및 성능 등이 고려되며, 이러한 고려 요소를 충족시키기 위해서는 본 발명에서 개시된 베이스프레임(100)에 튜블러파트(20)로 뼈대를 형성하고 외부에 프레스 형성으로 제조된 베이스파트(10)가 결합되어 다양한 형상의 차종을 생한하는 방식 종래의 모토코크 바디 방식 보다 상기의 고려 사항이 유리할 수 있다.
본 발명의 베이스프레임(100)은 전방부와 후방부에 베이스파트(10)가 결합될 수 있으며, 전방부와 후방부는 다양한 형상으로 변형될 수 있다.
본 발명의 일 실시예에서는 후방부에서 연장된 c필러가 형성되어 C필러는 베이스파트에 연결되는 형상으로 도시되었으며, 또한 C필러는 다양한 형상으로 형성될 수 있다.
PBV는 전기차 플랫폼에 적용될 수 있으며, 하부에 구동계통의 장치인 배터리, 모터 휠 및 서스팬션이 마련되고, 배이스프레임(100)은 구동계통 장치의 상부에 결합되어 차체를 구성할 수 있다.
이너브라켓(41)은 전방부 내판(110a)의 외측에 결합되고, 아우터브라켓(42)은 전방부 외판(110b)의 외측에 결합될 수 있다.
도 2에 도시된 바와 같이 베이스파트(10)를 차량의 좌우방향으로 베이스프레임(100)에 결합되기 위해 이너브라켓(41)은 베이스프레임(100)의 전방부 내판(110a)의 외측에 결합될 수 있다. 이를 통해 이너브라켓(41)이 먼저 전방부 내판(110a)의 외측에 결합되고, 아우터브라켓(42)이 전방부 외판(110b)의 외측에 결합될 수 있다.
도 5 A에서 도시된 바와 같이 전방부 내판(110a)의 길이는 외판의 길이보다 길게 설정될 수 있으며 이로 인해 이너브라켓(41)과 아우터브라켓(42)은 베이스패널에 결합된 상태로 베이스프레임(100)의 측방에서 베이스프레임(100)으로 결합될 수 있다.
이를 통해 생산 라인에서 베이스프레임(100)에 측방으로 베이스파트(10)를 편리하게 결합시킬 수 있는 효과가 있다.
이너브라켓(41)은 전방부 내판(110a)의 내측에 결합되고, 아우터브라켓(42)은 전방부 외판(110b)의 외측에 결합될 수 있다.
도 3에 도시된 바와 같이 베이스파트(10)를 차량의 상하 방향으로 베이스프레임(100)에 결합되기 위해 이너브라켓(41)은 베이스프레임(100)의 전방부 내판(110a)의 내측에 결합될 수 있다. 이를 통해 이너브라켓(41)이 먼저 전방부 내판(110a)의 내측에 결합되고, 아우터브라켓(42)이 전방부(110) 외판의 외측에 결합될 수 있다.
도 5 A에서 도시된 바와 같이 전방부 내판(110a)의 길이는 외판(110b)의 길이보다 길게 설정될 수 있으며 이로 인해 이너브라켓(41)과 아우터브라켓(42)은 베이스패널에 결합된 상태로 베이스프레임(100)의 측방에서 베이스프레임(100)으로 결합될 수 있다.
이를 통해 생산 라인에서 베이스프레임(100)에 측방으로 베이스파트(10)를 편리하게 결합시킬 수 있는 효과가 있다.
베이스프레임(100)의 후방부(120)에는 루프 측으로 연장된 C필러(121)가 형성되고, 하부에는 루프 측으로 연장된 B필러(131)가 형성되며, 베이스파트(10) 및 튜블러파트(20)의 후단은 C필러(121)에 연결되고, 베이스파트(10) 및 튜블러파트(20)의 중간측은 B필러(131)에 연결될 수 있다.
도 7에 도시된 바와 같이 베이스파트(10)의 후단은 베이스프레임(100)의 후방부(120)에서 전방으로 연장된 C필러(121)와 연결될 수 있으며, C필러(121)와 연결되기 위해 마련된 C필러브라켓(60)이 베이스프레임(100)과 연결되고, C필러브라켓(60)은 C필러(121)의 외판과 연결되어 베이스파트(10)를 연결시킬 수 있다.
차량의 종류마다 C필러(121)의 형상이 변형되거나, 베이스파트(10)의 형상이 변형될 수 있으며, 이때 C필러브라켓(60)의 형상이 변경되어 C필러(121)와 베이스파트(10)를 연결시켜 제조공정의 편리성을 향상시킬 수 있는 효과가 있다.
튜블러파트(20)와 연결되어 튜블러파트(20)를 B필러 외판(131b)과 연결하는 B필러브라켓(50);을 더 포함하고, 베이스파트(10)는 B필러 내판(131a)과 연결될 수 있다.
도 1 및 도 6에 도시된 바와 같이 베이스파트(10)의 중간측은 B필러(131)와 연결될 수 있다.
이때 차량의 형상에 따라 다양한 형태로 베이스파트(10) 및 튜블러파트(20)가 형성될 수 있으며, 이러한 베이스파트(10) 및 튜블러파트(20)를 B필러(131)와 연결시키기 위해 튜블러파트(20)와 결합되는 B필러브라켓(50)이 마련될 수 있다.
이를 통해 B필러(131)의 형상이 다양하게 형성되거나 또는 베이스파트(10) 및 튜블러파트(20)의 형상이 다양하게 형성되더라도, 베이스파트(10) 및 튜블러파트(20)을 B필러브라켓(50)에 결합시킨 이후 B필러(131)에 쉽게 결합시킬 수 있는 효과가 있다.
베이스파트(10)는 B필러 내판(131a)의 외측에 연결되고, B필러브라켓(50)은 B필러 외판(131b)의 외측에 연결될 수 있다.
도 6에 도시된 바와 같이 베이스파트(10) 및 튜블러파트(20)를 상방에서 하방으로 결합시키거나 또는 측방으로 결합시키는 경우에 베이스파트(10)는 B필러의 내판(131a) 외측에 결합될 수 있으며, 튜블러파트(20)와 결합된 B필러브라켓(50)은 B필러 외판(131b)의 외측에 결합될 수 있다.
B필러(131)의 단부는 차량의 내측으로 꺾여 있으며 B필러의 내판(131a)이 외판보다 더 길게 형성되어 베이스파트(10) 및 튜블러파트(20)가 상하 방향으로 결합 또는 좌우 방향으로 결합이 가능하도록 설계될 수 있다.
이를 통해 생산 라인에서 다양한 방식으로 조립될 수 있어 조립 편리성을 향상시킬 수 있는 효과가 있다.
베이스파트(10)는 C필러(121) 외판에 연결되고, 아우터가니쉬(30)는 C필러(121) 외판의 하단부에 연결될 수 있다.
도 7에 도시된 바와 같이 베이스파트(10)는 C필러(121)와의 결합부분에서 상하방향 양단부가 C필러(121)의 외판에 각각 결합될 수 있으며, 아우터가니쉬(30)가 베이스파트(10)의 외측과 C필러(121)의 하단부에 결합되어 베이스파트(10) 및 튜블러파트(20)를 커버링하며 외관을 형성할 수 있다.
베이스파트(10) 및 튜블러파트(20)는 전방부(110), B필러(131) 및 C필러(121)와 결합시 각각 금속 용접, 볼팅 또는 리벳과 같은 기계적 결합에 의해 결합되어 결합 강성을 향상시킬 수 있는 효과가 있다.
플랜지부에는 베이스파트(10)의 상부에 연결되어 외측으로 연장된 상부플랜지(11) 및 베이스파트(10)의 하부에 연결되어 외측으로 연장된 하부플랜지(12)가 포함되어 오픈 플랜지로 형성되고, 튜블러파트(20)는 상부플랜지(11)와 하부플랜지(12) 사이에 안착되어 베이스파트(10)와 결합될 수 있다.
도 1 및 도 8에서 도시된 바와 같이 베이스파트(10)에는 튜블러파트(20)를 안착시키기 위해 플랜지부가 마련될 수 있으며, 프레스 공정에 의해 제조된 베이스파트(10)에 오픈 플랜지 형상인 플랜지부를 형성하여 제조하기엔 제조원가 상승 및 제조공정이 복잡해지는 문제가 발생한다.
이를 해결하기 위해 베이스파트(10)의 상부에 결합되는 상부플랜지(11) 및 하부에 결합되는 하부플랜지(12)가 마련되어 오픈 플랜지 형상을 형성할 수 있으며, 상부플랜지(11)와 하부플랜지(12)로 형성된 오픈 플랜지 형상에 튜블러파트(20)가 안착되어 베이스파트(10)와 튜블러파트(20)가 쉽게 결합될 수 있는 효과가 있다.
베이스파트(10), 플랜지부 및 튜블러파트(20)는 금속 재질로 제조되어 용접으로 접합될 수 있다.
도 8에 도시된 바와 같이 베이스파트(10), 플랜지부 및 튜블러파트(20)는 모두 금속재질로 제조되어 플라스틱과 같은 합성수지 재질보다 강성이 우수하며, 베이스파트(10) 및 플랜지부는 각각 프레스 성형으로 제조되어 용접을 통해 결합되고, 상부플랜지(11)와 하부플랜지(12)로 형성된 오픈 플랜지에 튜블러파트(20)가 안착되며 베이스파트(10), 상부플랜지(11) 및 하부플랜지(12)에 튜블러파트(20)가 용접되어 결합될 수 있다.
이를 통해 튜블러파트(20)와 베이스파트(10)가 강인하게 결합될 수 있는 효과가 있다.
금속 재질로 제조된 베이스파트(10), 플랜지부 및 튜블러파트(20)는 플라스틱 재질의 아우터가니쉬(30)와 기계적 결합에 의해 결합될 수 있다.
아우터가니쉬(30)는 플라스틱 재질로 형성되어 차량의 외관을 형성할 수 있으며 플라스틱으로 제조됨에 따라 다양한 형상으로 제조될 수 있다 차량의 외관미를 향상시키는 데에 효과가 있다.
또한, 아우터가니쉬(30)는 플라스틱이며, 베이스프레임(100)은 금속재질로 형성되어 이종 재질 간의 결합시 볼팅 또는 리벳과 같은 기계적 결합에 의해 단단하게 결합될 수 있는 효과가 있다.
베이스파트(10), 튜블러파트(20) 및 아우터가니쉬(30)는 차량의 횡방향 양측에 한 쌍이 마련되고, 각각의 베이스파트(10)에서 루프 측으로 연결되는 루프멤버(80);를 더 포함할 수 있다.
베이스파트(10)는 차량의 양 사이드 측에 결합되도록 한 쌍이 마련될 수 있으며, 베이스파트(10)의 상부로 한 쌍의 베이스파트(10)를 연결하는 루프멤버(80)가 마련되어 베이스파트(10)의 상부를 지지하며, 차체의 강성을 향상시킬 수 있는 효과가 있다.
루프멤버(80) 상측으로 루프패널(미도시) 또는 썬루프(미도시)가 장착될 수 있으며, 루프멤버(80)는 루프패널(미도시) 또는 썬루프(미도시)를 지지할 수 있다.
베이스파트(10)와 루프멤버(80)를 연결시키는 루프브라켓(70);을 더 포함할 수 있다.
도 1에서 도시된 바와 같이 바와 같이 한 쌍의 베이스파트(10)를 서로 연결시키기 위해 루프멤버(80)가 마련될 수 있으며, 루프멤버(80)와 베이스파트(10)를 서로 연결시키기 위해 루프브라켓(70)이 마련될 수 있다.
루프브라켓(70)은 베이스파트(10) 또는 루프멤버(80)의 형상에 따라 다양한 형태로 형성될 수 있으며, 이로 인해 차량의 너비가 다른 차종에도 적용시켜 다양한 차종을 생산할 수 있는 효율성을 향상시킬 수 있는 효과가 있다.
발명의 특정한 실시예에 관련하여 도시하고 설명하였으나, 이하의 특허청구범위에 의해 제공되는 본 발명의 기술적 사상을 벗어나지 않는 한도 내에서, 본 발명이 다양하게 개량 및 변화될 수 있다는 것은 당 업계에서 통상의 지식을 가진 자에게 있어서 자명할 것이다.
10 : 베이스파트
11 : 상부플랜지
12 : 하부플랜지
20 : 튜블러파트
30 : 아우터가니쉬
41 : 이너브라켓
42 : 아우터브라켓
50 : B필러브라켓
60 : C필러브라켓
70 : 루프브라켓
80 : 루프멤버
100 : 베이스프레임
110 : 전방부
120 : 후방부
121 : C필러
130 : 하부
131 : B필러

Claims (16)

  1. 차량의 길이방향으로 연장되어 차량 외측을 향해 개방된 플랜지부가 형성된 베이스파트;
    베이스파트의 플랜지부에 안착되어 결합되고, 폐단면의 파이프 형상인 튜블러파트; 및
    튜블러파트의 외측을 커버링하도록 베이스파트 또는 튜블러파트에 체결되는 아우터가니쉬;를 포함하는 차량의 바디.
  2. 청구항 1에 있어서,
    금속 재질로 제조되어 차체의 전방부, 후방부 및 전방부와 후방부를 연결하는 하부를 포함하는 베이스프레임;을 더 포함하고,
    베이스파트, 튜블러파트 또는 아우터가니쉬는 전단이 전방부에 연결되며, 후단이 후방부에 연결된 것을 특징으로 하는 차량의 바디.
  3. 청구항 2에 있어서,
    베이스파트 및 튜블러파트의 내측에 결합되어 베이스파트 및 튜블러파트를 전방부와 연결시키는 이너브라켓; 및 베이스파트 및 튜블러파트의 외측에 결합되어 베이스파트 및 튜블러파트를 전방부와 연결시키는 아우터브라켓;이 더 포함되는 것을 특징으로 하는 차량의 바디.
  4. 청구항 3에 있어서,
    이너브라켓은 전방부 내판의 외측에 결합되고, 아우터브라켓은 전방부 외판의 외측에 결합되는 것을 특징으로 하는 차량의 바디.
  5. 청구항 3에 있어서,
    이너브라켓은 전방부 내판의 내측에 결합되고, 아우터브라켓은 전방부 외판의 외측에 결합되는 것을 특징으로 하는 차량의 바디.
  6. 청구항 2에 있어서,
    베이스프레임의 후방부에는 루프측으로 연장된 C필러가 형성되고, 하부에는 루프 측으로 연장된 B필러가 형성되며,
    베이스파트 및 튜블러파트의 후단은 C필러에 연결되고, 베이스파트 및 튜블러파트의 중간측은 B필러에 연결된 것을 특징으로 하는 차량의 바디.
  7. 청구항 6에 있어서,
    튜블러파트와 연결되어 튜블러파트를 B필러 외판과 연결하는 B필러브라켓;을 더 포함하고,
    베이스파트는 B필러 내판과 연결되는 것을 특징으로 하는 차량의 바디.
  8. 청구항 7에 있어서,
    베이스파트는 B필러 내판의 외측에 연결되고, B필러브라켓은 B필러 외판의 외측에 연결된 것을 특징으로 하는 차량의 바디.
  9. 청구항 6에 있어서,
    베이스파트는 C필러 외판에 연결되고, 아우터가니쉬는 C필러 외판의 하단부에 연결된 것을 특징으로 하는 차량의 바디.
  10. 청구항 1에 있어서,
    플랜지부에는 베이스파트의 상부에 연결되어 외측으로 연장된 상부플랜지 및 베이스파트의 하부에 연결되어 외측으로 연장된 하부플랜지가 포함되어 오픈 플랜지로 형성되고, 튜블러파트는 상부플랜지와 하부플랜지 사이에 안착되어 베이스파트와 결합되는 것을 특징으로 하는 차량의 바디.
  11. 청구항 1에 있어서,
    베이스파트, 플랜지부 및 튜블러파트는 금속 재질로 재조되어 용접으로 접합된 것을 특징으로 하는 차량의 바디.
  12. 청구항 11에 있어서,
    금속 재질로 제조된 베이스파트, 플랜지부 및 튜블러파트는 플라스틱 재질의 아우터가니쉬와 기계적 결합에 의해 결합된 것을 특징으로 하는 차량의 바디.
  13. 청구항 1에 있어서,
    베이스파트, 튜블러파트 및 아우터가니쉬는 차량의 횡방향 양측에 한 쌍이 마련되고, 각각의 베이스파트에서 루프 측으로 연결되는 루프멤버;를 더 포함하는 것을 특징으로 하는 차량의 바디.
  14. 청구항 13에 있어서,
    베이스파트와 루프멤버를 연결시키는 루프브라켓;을 더 포함하는 것을 특징으로 하는 차량의 바디.
  15. 청구항 1에 있어서,
    베이스파트는 양단부가 A필러와 루프 사이드측을 일체로 연결하는 것을 특징으로 하는 차량의 바디.
  16. 청구항 1에 있어서,
    아우터가니쉬는 차량의 외관을 이루며, 플라스틱 재질로 제조된 것을 특징으로 하는 차량의 바디.
KR1020210154688A 2021-11-11 2021-11-11 차량의 바디 KR20230068661A (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020210154688A KR20230068661A (ko) 2021-11-11 2021-11-11 차량의 바디
US17/946,285 US20230147372A1 (en) 2021-11-11 2022-09-16 Body for vehicle
DE102022210788.8A DE102022210788A1 (de) 2021-11-11 2022-10-13 Karosserie für fahrzeug
CN202211292609.1A CN116101379A (zh) 2021-11-11 2022-10-20 车辆的车体

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020210154688A KR20230068661A (ko) 2021-11-11 2021-11-11 차량의 바디

Publications (1)

Publication Number Publication Date
KR20230068661A true KR20230068661A (ko) 2023-05-18

Family

ID=86053220

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020210154688A KR20230068661A (ko) 2021-11-11 2021-11-11 차량의 바디

Country Status (4)

Country Link
US (1) US20230147372A1 (ko)
KR (1) KR20230068661A (ko)
CN (1) CN116101379A (ko)
DE (1) DE102022210788A1 (ko)

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150104269A (ko) 2014-03-04 2015-09-15 현대자동차주식회사 차량의 어퍼바디 프레임 시스템

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150104269A (ko) 2014-03-04 2015-09-15 현대자동차주식회사 차량의 어퍼바디 프레임 시스템

Also Published As

Publication number Publication date
CN116101379A (zh) 2023-05-12
DE102022210788A1 (de) 2023-05-11
US20230147372A1 (en) 2023-05-11

Similar Documents

Publication Publication Date Title
EP1149757B1 (en) Car body assembling method and body structure of a vehicle
US6540286B2 (en) Body structure
US8690218B2 (en) Vehicle body structure with body reinforcement behind the second row of seats
CN100390007C (zh) 车辆的后部车体结构
EP2471697A1 (en) Upper vehicle body structure of automobile
JP2013530881A (ja) 自動車の中柱補強体
JP5545124B2 (ja) 車両のルーフ骨格構造
EP2664521B1 (en) Panel structure for vehicle
US20210171120A1 (en) Body for Vehicle
JP5387323B2 (ja) 車両の車体構造
CN111017034B (zh) 一种车架结构
US7032958B2 (en) Body and frame assembly for a vehicle and method of assembling a vehicle
KR20230068661A (ko) 차량의 바디
DE60123731T2 (de) Karosserieseitenteil für ein Kraftfahrzeug
KR102474386B1 (ko) 차량용 쿼터부 결합 구조
CN210592144U (zh) 承载式车体结构及巡逻车
US11161552B2 (en) Side-outer reinforcement panel of vehicle
KR20230067148A (ko) 차량의 바디
CN220785921U (zh) 一种车身后侧围结构及车辆
CN211731579U (zh) 一种用于车辆的d柱结构
CN219295535U (zh) 后轮罩总成
US20240140536A1 (en) Roof reinforcement structure for vehicle
CN216709442U (zh) 一种分段式d柱外板总成及汽车
KR20230097847A (ko) 아웃터 패널 및 그의 성형 방법
KR20230099252A (ko) 차량용 사이드 구조체
