Abstract

본 발명은, 더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법에 관한 것으로, 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계; 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계; 이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및 이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포함한다.The present invention relates to a joining construction method of double wall PCs, a joining structure therebetween, an underground parking lot using the same, and a method of constructing an excellent storerobility tank, wherein a first wall PC and a second wall PC are coupled by a reinforcing member, A plurality of double wall PCs are formed to form a spaced-apart space; Arranging a plurality of the double wall PCs in a horizontal direction; Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And placing the concrete in a spaced-apart space of neighboring double wall PCs to join neighboring double wall PCs.

Figure P1020150105803
Figure P1020150105803

Description

더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법 {Method for constructing junction between the double wall Precast Concretes and the junction structure thereof, the construction method for underground parking using he double wall Precast Concrete, and construction method for the rainwater storage using he double wall Precast Concrete }BACKGROUND OF THE INVENTION 1. Field of the Invention The present invention relates to a method of constructing a double wall wall, Precast Concrete, and construction method for the rainwater storage using double wall Precast Concrete}

본 발명은 더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법에 관한 것으로서, 보다 상세하게는 구조물을 시공하기 위해 수평방향으로 연속 배치되는 더블 월 피씨들을 접합할 수 있는 더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법에 관한 것이다. BACKGROUND OF THE INVENTION 1. Field of the Invention [0001] The present invention relates to a joining construction method of double wall PCs, a joining structure therebetween, an underground parking lot using the same, and a method of constructing an excellent storeroble. More particularly, The present invention relates to a joining construction method of double wall PCs and a joining structure therefor, and a method of constructing an underground parking lot and an excellent storeroom using the same.

일반적으로 아파트, 상가, 주택, 빌딩 등 구조물의 시공에 있어서 천장 및 바닥면과 벽면, 기둥을 형성하기 위해서는 철근을 배근하고, 합판이나 각목 등을 사용하여 배근된 철근을 둘러싸 거푸집을 형성한 후 거푸집 내부에 콘크리트를 타설하는 것으로 철근콘크리트 골조를 형성한다.Generally, in order to form a ceiling, a bottom surface, a wall surface, and a column in the construction of an apartment, a mall, a house, a building, and the like, a reinforcing bar is used to form a mold, The reinforced concrete frame is formed by pouring concrete inside.

그러나 상기와 같은 시공방법에서는 철근을 일일이 작업자들이 결속선으로 묶는 배근공정, 거푸집 설치 및 제거공정, 슬래브를 지지하는 다수의 서포트를 설치하고 제거하는 등의 모든 공정을 시공 현장에서 수행하게 됨으로써 많은 인력과 작업시간을 필요로 한다. 또한 타설된 콘크리트가 충분한 강도로 양생될 때까지 거푸집을 유지하게 되는 만큼 작업 일정으로 인해 공사기간이 길어질 수밖에 없는 문제점이 있다. 그리고 슬래브, 서포트 및 벽체 거푸집 해체에 많은 번거로움과 안전사고의 위험이 상존하는 문제점이 있다. However, in the above-described construction method, all the processes such as the step of assembling the reinforcing bars to each other by the binding line, the step of installing and removing the formwork, and the supporting and supporting of the supporting slabs are performed at the construction site, And work time. In addition, there is a problem that the construction period is prolonged due to the work schedule because the concrete held until the cured concrete is cured with sufficient strength. There is also a problem that there is a lot of troubles in the disassembly of slab, support and wall formwork, and there is a risk of safety accident.

특히, 거푸집을 설치하고 제거하는 공정에서 다수의 거푸집 패널이 파손되어 이를 수리하거나 폐기해야하기 때문에 물적 손실이 클 뿐 아니라, 배근공정, 거푸집 설치 및 해체공정, 미장공정 등 많은 시간이 소요되며 이에 따라 철근공, 거푸집을 설치하고 해체하는 목수, 미장공 등의 다수의 숙련공을 필요로 하게 된다.Particularly, in the process of installing and removing the formwork, a large number of form panels are broken and must be repaired or dismantled. Therefore, not only is the material loss large, but also it takes a lot of time such as the laying process, A carpenter who installs and dismantles a steelwork, a formwork, and a skilled artisan.

대한민국공개특허공보 제10-2001-0088278호Korean Patent Publication No. 10-2001-0088278

본 발명은 구조물을 시공하기 위해 수평방향으로 연속 배치되는 더블 월 피씨들을 접합할 수 있는 더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법을 제공하는 것을 목적으로 한다.The present invention provides a joining construction method of double wall PCs capable of joining double wall PCs arranged continuously in a horizontal direction in order to construct a structure, a joining structure therebetween, an underground parking lot using the same, .

본 발명은, 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계; 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계; 이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및 이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포함하며, 각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고. 상기 연결접합유닛을 설치하는 단계에서는, 상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며, 상기 더블 월 피씨들을 접합시키는 단계 이전에는, 상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들의 접합 시공방법을 제공한다.According to the present invention, there is provided a method of manufacturing a double wall PC, comprising: constructing a plurality of double wall PCs, each of which forms a spaced space in which a first wall PC and a second wall PC are joined by a reinforcing member, Arranging a plurality of the double wall PCs in a horizontal direction; Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And placing the concrete in a spaced-apart space of neighboring double wall PCs to join neighboring double wall PCs, wherein each of the first wall PC's and the second wall PC's of the double wall PC's The transverse length is formed to be shorter than the transverse length of another PC. When the double wall PCs are arranged in the horizontal direction, an opening is formed between the short lengths of the PC. Wherein the connecting joint unit is disposed at a position spaced apart from the double wall PC at one of the neighboring double wall PCs and the other double wall PC at the same time, And a step of installing a shielding member for shielding the opening portion before the step of joining the double wall PCs.

본 발명의 다른 측면에 따르면, 본 발명은, 제1 월 피씨 및 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되며, 콘크리트가 타설되는 이격공간이 형성되도록 상기 제1 월 피씨와 상기 제2 월 피씨가 설정 간격 이격되어 배치되되 상기 제1 월 피씨와 상기 제2 월 피씨가 보강부재에 의해 결합되어 형성되고, 복수 개 구비되는 더블 월 피씨들; 복수 개의 상기 더블 월 피씨들이 수평 방향으로 배치될 때, 이웃하는 상기 더블 월 피씨들을 연결할 수 있도록 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간에 동시에 위치하도록 설치되는 연결접합유닛; 및 복수 개의 상기 더블 월 피씨들이 수평 방향으로 배치될 때, 상기 제1 월 피씨 및 상기 제2 피씨 중 상기 횡 방향의 길이가 더 짧게 형성된 피씨들 사이에 형성되는 개구부를 차폐할 수 있도록 설치되는 차폐부재를 포함하는 더블 월 피씨들의 접합구조를 제공한다.According to another aspect of the present invention, in the present invention, the transverse length of any one of the first month PC and the second month PC is formed to be shorter than the transverse length of another PC, and a spacing space in which the concrete is placed is formed The first wall PC and the second wall PC are spaced apart from each other by a predetermined interval so that the first wall PC and the second wall PC are coupled to each other by a reinforcing member, When the plurality of double wall PCs are arranged in the horizontal direction, the double wall PCs are installed so as to be simultaneously positioned in the spaced apart spaces of one of the double wall PCs and the other of the double wall PCs so as to connect the neighboring double wall PCs Connecting joining unit; And a shielding member provided to shield an opening formed between the first month PC and the second PC when the plurality of double wallets are arranged in the horizontal direction, Member of the double wall PCs.

본 발명의 또 다른 측면에 따르면, 본 발명은, 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계; 우수저류조의 바닥 기초에 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계; 이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및 이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포함하며, 각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고, 상기 연결접합유닛을 설치하는 단계에서는, 상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며, 상기 더블 월 피씨들을 접합시키는 단계 이전에는, 상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들을 이용하는 우수저류조의 시공방법을 제공한다.According to still another aspect of the present invention, there is provided a method of manufacturing a double wall PC, comprising: constructing a plurality of double wall PCs, each of which forms a spaced space in which a first wall PC and a second wall PC are coupled by a reinforcing member, Disposing a plurality of the double wall PCs in a horizontal direction on a floor base of the storeroom tank; Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And placing the concrete in a spaced-apart space of neighboring double wall PCs to join neighboring double wall PCs, wherein each of the first wall PC's and the second wall PC's of the double wall PC's The transverse length is formed to be shorter than the transverse length of another PC. When the double wall PCs are arranged in the horizontal direction, openings are formed between the short lengths of the PCBs, Wherein the connecting joint unit is installed to be spaced apart from a space of one of the adjacent double wall PCs and a space of another double wall PC by the opening through the opening, Before the step of bonding the PCs, a step of providing a shielding member for shielding the opening portion It provides a construction method of a storage tank using a solid PC.

본 발명의 또 다른 측면에 따르면, 본 발명은, 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계; 지하주차장의 바닥 기초에 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계; 이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및 이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포함하며, 각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고, 상기 연결접합유닛을 설치하는 단계에서는, 상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며, 상기 더블 월 피씨들을 접합시키는 단계 이전에는, 상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들을 이용하는 지하 주차장의 시공방법을 제공한다.According to still another aspect of the present invention, there is provided a method of manufacturing a double wall PC, comprising: constructing a plurality of double wall PCs, each of which forms a spaced space in which a first wall PC and a second wall PC are coupled by a reinforcing member, Disposing a plurality of the double wall PCs in a horizontal direction on a floor base of an underground parking lot; Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And placing the concrete in a spaced-apart space of neighboring double wall PCs to join neighboring double wall PCs, wherein each of the first wall PC's and the second wall PC's of the double wall PC's The transverse length is formed to be shorter than the transverse length of another PC. When the double wall PCs are arranged in the horizontal direction, openings are formed between the short lengths of the PCBs, Wherein the connecting joint unit is installed to be spaced apart from a space of one of the adjacent double wall PCs and a space of another double wall PC by the opening through the opening, Before the step of bonding the PCs, a step of providing a shielding member for shielding the opening portion It provides a construction method of underground garage using the PC.

본 발명에 따른 더블 월 피씨들의 접합 시공방법 및 이에 의한 접합구조, 이를 이용한 지하주차장 및 우수저류조의 시공방법는 다음과 같은 효과가 있다. The method of joining double wall PCs according to the present invention, the joining structure thereof, the method of constructing an underground parking lot and a storeroom using the same, has the following effects.

첫째, 연결접합유닛이 이웃하는 더블 월 피씨들 중 하나의 더블 월 피씨의 이격공간과 다른 하나의 더블 월 피씨의 이격공간으로 동시에 삽입되므로, 콘크리트만으로 이웃하는 더블 월 피씨를 접합할 때 보다 고정력이 더욱 향상되는 효과를 기대할 수 있다.First, since the connecting joint unit is simultaneously inserted into the spacing space of one of the neighboring double wall PCs and the spacing space of the other double wall PC, it is possible to provide a fixing force An effect of further improvement can be expected.

둘째, 제1 월 피씨 및 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이를 다른 한 피씨의 횡 방향 길이보다 짧게 형성함으로써, 더블 월 피씨들이 가상의 직선 상에 나란히 배치될 때 횡 방향의 길이가 짧은 피씨들 사이에는 개구부가 형성하므로 작업자가 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하기가 쉬워진다.Second, since the lateral length of one of the first month PC and the second month PC is shorter than the lateral length of another PC, when the double wall PCs are arranged side by side on an imaginary straight line, Since the opening is formed between the short PCs, it is easy for the operator to install the connecting and connecting unit in the space of the double wall PC's.

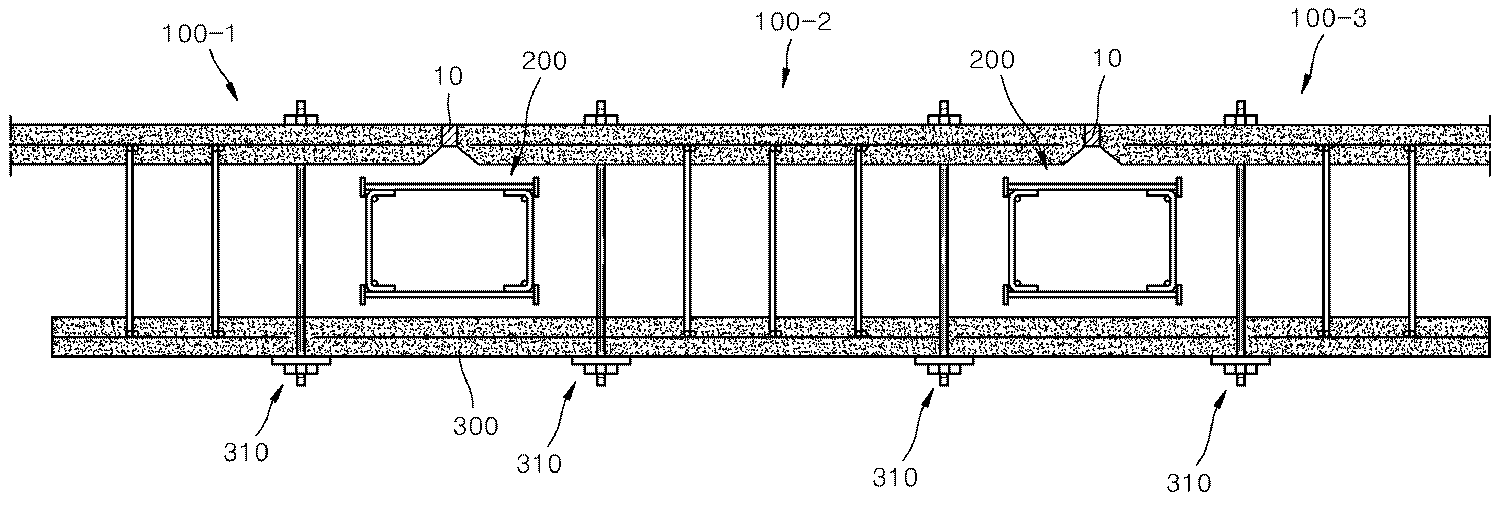

도 1 및 도 2는 본 발명의 일 실시예에 따른 더블 월 피씨의 접합구조가 도시된 수평단면도이다.
도 3은 도 2에 따른 더블 월 피씨들의 접합구조가 도시된 사시도이다.
도 4는 도 1 및 도 2에 따른 더블 월 피씨들의 접합구조에 사용되는 연결접합유닛이 도시된 사시도이다.
도 15는 본 발명의 다른 실시예에 따른 더블 월 피씨들의 접합구조가 도시된 수평단면도이다.
도 6은 도 5에 따른 더블 월 피씨들의 접합구조가 도시된 사시도이다.
도 7은 본 발명에 따른 더블 월 피씨들의 접합 시공방법이 도시된 수평단면도이다.
도 8 및 도 9는 도 7에 따른 더블 월 피씨들의 접합 시공방법을 이용하여 지하주차장이 시공된 상태가 도시된 모식도이다. 1 and 2 are horizontal cross-sectional views illustrating a double wall PC connection structure according to an embodiment of the present invention.
FIG. 3 is a perspective view showing a bonding structure of double wall PCs according to FIG.
FIG. 4 is a perspective view illustrating a connection and connection unit used in the connection structure of the double wall PC according to FIGS. 1 and 2. FIG.
15 is a horizontal cross-sectional view illustrating a double wall PC connection structure according to another embodiment of the present invention.
FIG. 6 is a perspective view illustrating the joining structure of double wall PCs according to FIG.
7 is a horizontal cross-sectional view illustrating a method of joining double wall PCs according to the present invention.
FIG. 8 and FIG. 9 are schematic views showing a state in which an underground parking lot is installed using the method of joining double wall PCs according to FIG.

도 1 내지 도 9에는 본 발명에 따른 더블 월 피씨들의 접합구조 및 접합 시공방법에 대해 도시되어 있다.FIGS. 1 to 9 illustrate a joining structure and a joining construction method of double wall PCs according to the present invention.

먼저, 도 1 내지 도 4를 참조하여 본 발명의 일 실시예에 따른 더블 월 피씨들의 접합구조를 살펴보면, 더블 월 피씨(100-1, 100-2)들, 연결접합유닛(200), 차폐부재(300) 및 고정부재(310)를 포함한다. 상기 더블 월 피씨(100-1, 100-2)들은 복수 개 구비되며, 수평 방향으로 배치된다. 본 실시예에서는 이웃하는 상기 더블 월 피씨(100-1, 100-2)들이 가상의 직선 상에 나란히 배치되는 것을 예로 들어 설명한다. 먼저, 상기 각 더블 월 피씨(100-1, 100-2)에 대해 보다 구체적으로 살펴보면, 상기 각 더블 월 피씨(100-1, 100-2)는 제1 월 피씨(110), 제2 월 피씨(130) 및 보강부재(150)를 포함한다. Referring to FIGS. 1 to 4, the double wall PCs 100-1 and 100-2, the connecting and connecting unit 200, the shielding member 200, (300) and a fixing member (310). A plurality of the double wall PCs 100-1 and 100-2 are provided and arranged in a horizontal direction. In the present embodiment, the neighboring double wall PCs 100-1 and 100-2 are arranged side by side on a virtual straight line. In detail, each of the double wall PCs 100-1 and 100-2 includes a first wall PC 110, a second wall PC 100, (130) and a reinforcing member (150).

상기 제1 월 피씨(110)와 상기 제2 월 피씨(130)는 직사각형의 플레이트 구조로 형성된다. 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130)는 높이방향 길이는 동일하게 형성되지만, 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 중 어느 한 피씨의 횡방향 길이는 다른 한 피씨의 횡방향 길이보다 짧게 형성된다. 도 1을 참조하여 보면, 본 실시예에서는 상기 제2 월 피씨(130)의 횡방향의 길이가 상기 제1 월 피씨(110)의 횡방향의 길이보다 짧게 형성된다. The first and second month glass plates 110 and 130 are formed in a rectangular plate structure. The length of the first month PC 110 and the length of the second month PC 130 may be the same as the length of the first month PC 110 and the second month PC 130, The direction length is formed to be shorter than the transverse length of another PC. Referring to FIG. 1, in the present embodiment, the length of the second month PC 130 is shorter than the length of the first month PC 100 in the lateral direction.

상기 각 더블 월 피씨(100-1, 100-2)는 콘크리트가 타설되는 이격공간을 형성하도록 상기 제1 월 피씨(110)와 상기 제2 월 피씨(130)가 설정 간격 상호 이격된다. 상기 제1 월 피씨(110)와 상기 제2 월 피씨(130)는 각각의 종 방향 중심을 가로지는 가상의 수직면이 일치하도록 배치된다. 따라서 상기 제1 월 피씨(110)의 일측단부와 상기 제2 월 피씨(130)의 일측단부의 거리와, 상기 제1 월 피씨(110)의 타측단부와 상기 제2 월 피씨(130)의 타측단부의 거리는 동일하다. 즉, 상기 각 더블 월 피씨(100-1, 100-2)는 종 방향 중심을 가로지르는 가상의 수직면을 기준으로 대칭구조를 갖는다. The first and second month PCs 110 and 120 are separated from each other by a predetermined interval so as to form a spaced space in which the concrete is laid. The first month PC 110 and the second month PC 130 are arranged so that the imaginary vertical planes that intersect the respective longitudinal centers thereof coincide with each other. The distance between one end of the first month PC and the distance between one end of the second month PC and the distance between the other end of the first month PC and the other side of the second month PC The distances of the ends are the same. That is, each of the double wall PCs 100-1 and 100-2 has a symmetrical structure with respect to a virtual vertical plane crossing the longitudinal center.

전술한 바와 같이 복수 개의 상기 더블 월 피씨(100-1, 100-2)들이 가상의 직선 상에 나란히 배치되면, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 사이에는 개구부가 형성된다. 보다 구체적으로 설명하면, 전술한 바와 같이 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 중 어느 한 피씨의 횡 방향의 길이는 다른 한 피씨의 횡 방향의 길이보다 짧게 형성되기 때문에 상기 횡 방향의 길이가 짧은 피씨들 사이에는 개구부가 형성된다. 본 실시예에서는 도 2 및 도 3에 도시된 바와 같이, 상기 제2 월 피씨(130)들 사이에 상기 개구부(미표기)가 형성된다.As described above, when a plurality of the double wall PCs 100-1 and 100-2 are arranged side by side on a virtual straight line, an opening is formed between the adjacent double wall PCs 100-1 and 100-2 do. More specifically, as described above, since the length of one of the first and second month glass plates 110 and 130 is shorter than the length of the other of the first and second month glass plates 130 and 130 An opening is formed between the short lengths of the PCs in the transverse direction. In this embodiment, as shown in FIGS. 2 and 3, the openings (unrepresented) are formed between the second month glass 130.

상기 보강부재(150)는 후술되는 바와 같이, 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130)에 삽입되어 있어 상기 이격공간으로 콘크리트가 타설되면 상기 콘크리트와 접착하면서 콘크리트에 의한 상기 제1 월 피씨(110)와 상기 제2 월 피씨(130)의 고정력을 향상시키고 상기 더블 월 피씨(100-1, 100-2)의 강도를 보강하는 역할을 한다.As described later, the reinforcing member 150 is inserted into the first and second month glass plates 110 and 130 so that when the concrete is poured into the spacing space, the reinforcement member 150 is bonded to the concrete, And enhances the fixing force of the first month PC 110 and the second month PC 130 and strengthens the strength of the double wall PCs 100-1 and 100-2.

상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 각각은 내부에 제1 와이어 메쉬(113) 및 제2 와이어 메쉬(131)를 포함한다. 상기 보강부재(150)는 하부 와이어 메쉬(151), 상부 와이어 메쉬(153) 및 래티스 바(155)를 포함한다. 상기 하부 와이어 메쉬(151)와 상기 상부 와이어 메쉬(153)는 설정 간격 상호 이격되어 있으며, 상기 래티스 바(155)가 상기 하부 와이어 메쉬(151)와 상기 상부 와이어 메쉬(153) 사이에 배치되어 상기 하부 와이어 메쉬(151)와 상기 상부 와이어 메쉬(153)에 연결된다.Each of the first month PC 110 and the second month PC 130 includes a first wire mesh 113 and a second wire mesh 131 therein. The reinforcing member 150 includes a lower wire mesh 151, an upper wire mesh 153, and a lattice bar 155. The lower wire mesh 151 and the upper wire mesh 153 are separated from each other by a predetermined interval and the lattice bar 155 is disposed between the lower wire mesh 151 and the upper wire mesh 153, And is connected to the lower wire mesh 151 and the upper wire mesh 153.

상기 보강부재(150)의 상기 하부 와이어 메쉬(151) 및 상기 상부 와이어 메쉬(153) 중 어느 하나는 상기 제1 월 피씨(110) 또는 상기 제2 월 피씨(130) 중 어느 하나에 삽입되고, 상기 하부 와이어 메쉬(151) 및 상기 상부 와이어 메쉬(153) 중 다른 하나는 상기 제1 월 피씨(110) 또는 상기 제2 월 피씨(130) 중 다른 하나에 삽입된다. 즉, 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130)는 상기 보강부재(150)에 의해 이격된 상태가 유지된다. One of the lower wire mesh 151 and the upper wire mesh 153 of the reinforcing member 150 is inserted into any one of the first month PC 110 and the second month PC 130, Another one of the lower wire mesh 151 and the upper wire mesh 153 is inserted into the other one of the first and second month PCs 110 and 130. That is, the first and second month glass plates 110 and 130 are spaced apart from each other by the reinforcing member 150.

전술한 바와 같은 상기 더블 월 피씨(100-1, 100-2)들은 복수 개 구비되며, 상기 더블 월 피씨(100-1, 100-2)들에 의해 시공될 구조물의 형상에 따라 수평방향으로 배치된다. 본 실시예에서는 특히 상기 더블 월 피씨(100-1, 100-2)들이 가상의 직선 상에 나란히 배치될 때, 상기 더블 월 피씨(100-1, 100-2)들을 접합하는 것을 예로 들어 설명한다.A plurality of the double wall PCs 100-1 and 100-2 as described above are provided, and the double wall PCs 100-1 and 100-2 are arranged in the horizontal direction according to the shape of the structure to be installed by the double wall PCs 100-1 and 100-2. do. In the present embodiment, the double wall PCs 100-1 and 100-2 are joined together when the double wall PCs 100-1 and 100-2 are arranged side by side on a virtual straight line .

상기 연결접합유닛(200)은 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 중 하나의 상기 더블 월 피씨(100-1)의 이격공간과 다른 하나의 상기 더블 월 피씨(100-2)의 이격공간으로 동시에 위치하도록 설치된다. 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트가 타설되면 상기 콘크리트가 상기 연결접합유닛(200)과 하나의 상기 더블 월 피씨(100-1) 및 다른 하나의 상기 더블 월 피씨(100-2)에 접착된다. 따라서 이웃하는 상기 더블 월 피씨(100-1, 100-2)들은 상기 콘크리트에 의해 접합될 뿐 아니라, 상기 콘크리트에 접착된 상기 연결접합유닛(200)에 의해 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 접합 고정력이 더욱 향상된다.The connection joint unit 200 is connected to one of the double wall PC 100-1 and the other double wall PC 100-1 adjacent to the double wall PC 100-1, 2). When the concrete is poured into the spaced apart spaces of the double wall PCs 100-1 and 100-2, the concrete is transferred to the connecting joint unit 200, one of the double wall PCs 100-1, And is adhered to the PC 100-2. Therefore, the adjacent double wall PCs 100-1 and 100-2 are not only joined by the concrete but also connected to the adjacent double wall PCs 100-1 and 100-2 by the connecting and joining unit 200 bonded to the concrete. , 100-2 are further improved.

상기 연결접합유닛(200)은 제1 수직철근(210)들, 제1 수평철근(230)들 및 수평보강부재(250)들을 포함한다. 상기 제1 수직철근(210)들은 상기 더블 월 피씨(100-1, 100-2)들의 높이와 대응되는 길이로 형성되며, 가로 방향으로 설정 간격 상호 이격되어 배치되고, 세로 방향으로 설정 간격 상호 이격되어 배치된다. 본 실시예에서는 도 4에 도시된 바와 같이, 4 개의 상기 제1 수직철근(210)들이 직사각형의 형상으로 가로 방향 및 세로 방향으로 상호 이격된다. 그러나 상기 제1 수직철근(210)들이 4개 구비되는 것은 본 실시예에 한정되는 것이므로, 상기 제1 수직철근(210)들의 개수는 다양하게 조절될 수 있다.The connection joint unit 200 includes first vertical bars 210, first horizontal bars 230, and horizontal reinforcement members 250. The first vertical reinforcing bars 210 are formed to have lengths corresponding to the heights of the double wall PCs 100-1 and 100-2 and are spaced from each other by a predetermined interval in the horizontal direction, Respectively. In this embodiment, as shown in FIG. 4, the four first vertical reinforcing bars 210 are spaced apart from each other in the horizontal direction and the vertical direction in a rectangular shape. However, since the number of the first vertical reinforcing bars 210 is four, the number of the first vertical reinforcing bars 210 can be variously adjusted.

상기 제1 수평철근(230)들은 상기 제1 수직철근(210)들의 길이 방향을 따라 상호 이격되어 배치된다. 상기 각 제1 수평철근(230)은 오목하게 절곡 형성되는데, 도 2 내지 도 4에 도시된 바와 같이 "ㄷ"자 형상으로 절곡되어 형성된다. 상기 각 제1 수평철근(230)은 상기 가로 방향으로 배치되는 상기 제1 수직철근(210)들 또는 상기 세로 방향으로 배치되는 상기 제1 수직철근(210)들을 감싸며, 상기 제1 수평철근(230)의 오목하게 절곡된 내측에 상기 제1 수직철근(210)들이 고정된다. The first horizontal reinforcing bars 230 are spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars 210. Each of the first horizontal reinforcing bars 230 is bent concavely, and is formed by being bent in a " C "shape as shown in Figs. Each of the first horizontal reinforcing bars 230 surrounds the first vertical reinforcing bars 210 arranged in the transverse direction or the first vertical reinforcing bars 210 arranged in the vertical direction, The first vertical reinforcing bars 210 are fixed to the concavely bent inner side of the first vertical reinforcing bars 210.

본 실시예에서는 도 4에 도시된 바와 같이, 하나의 상기 제1 수평철근(230)이 상기 세로 방향으로 배치되는 상기 제1 수직철근(210)들을 감싸며 고정시키고, 상기 제1 수평철근(230)은 상기 제1 수직철근(210)들과 용접에 의해 고정된다. 이와 같이 상기 세로 방향으로 배치되는 상기 제1 수직철근(210)들을 감싸며 고정되는 상기 제1 수평철근(230)들이 상기 제1 수직철근(210)들의 길이 방향을 따라 상호 이격되어 배치된다.4, one of the first horizontal reinforcing bars 230 surrounds and fixes the first vertical reinforcing bars 210 arranged in the vertical direction, Is fixed to the first vertical reinforcing bars 210 by welding. The first horizontal reinforcing bars 230 are disposed to be spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars 210.

상기 수평보강부재(250)는 상기 제1 수평철근(230)들과 마찬가지로 상기 제1 수직철근(210)들의 길이 방향을 따라 상호 이격되어 배치된다. 상기 수평보강부재(250)는 상기 제1 수직철근(210)들이 배치되는 상기 가로방향 및 상기 세로방향 중 상기 제1 수평철근(230)이 상기 제1 수직철근(210)들을 감싸며 고정시키는 방향과 교차하는 방향으로 배치되어 상기 제1 수직철근(210)들과 고정된다. Like the first horizontal reinforcing bars 230, the horizontal reinforcing members 250 are spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars 210. The horizontal reinforcement member 250 may be disposed in a direction in which the first horizontal reinforcing bars 230 surround and fix the first vertical reinforcing bars 210 among the horizontal and vertical directions in which the first vertical reinforcing bars 210 are disposed, And are fixed to the first vertical reinforcing bars 210.

본 실시예에서는 도 2에 도시된 바와 같이, 상기 제1 수평철근(230)이 상기 세로 방향으로 배치되는 상기 제1 수직철근(210)들을 감싸며 고정되므로, 상기 수평보강부재(250)는 상기 가로 방향으로 배치되어 상기 가로 방향으로 상호 이격된 상기 제1 수직철근(210)들과 용접 등에 의해 고정된다.2, the first horizontal reinforcing bar 230 is fixed around the first vertical reinforcing bars 210 arranged in the longitudinal direction, so that the horizontal reinforcing member 250 can be fixed to the horizontal And are fixed to the first vertical reinforcing bars 210 spaced apart from each other in the transverse direction by welding or the like.

상기 수평보강부재(250)는 길이가 길게 연장되는 철근봉(251, 이하, 제1 철근봉)을 포함하며, 상기 제1 철근봉(251)의 양 단에는 상기 제1 철근봉(251)의 횡단면 크기보다 더 큰 횡단면을 갖는 헤드부(253)가 형성되어 있다. 상기 제1 철근봉(251)의 길이는 상기 제1 수직철근(210)들이 상기 가로 방향으로 이격되는 설정 간격과 대응된다. 상기 수평보강부재(250)의 상기 헤드부(253)는 타설되는 콘크리트와의 접촉 면적을 증가시키는 역할을 할 뿐 아니라, 상기 헤드부(253)에 의해 상기 수평보강부재(250)에 고정되는 상기 제1 수직철근(210)이 이탈되는 것을 방지할 수 있다. 본 실시예에서는 전술한 바와 같이 상기 수평보강부재(250)가 철근봉(251) 및 헤드부(253)를 포함하는 확대머리 철근의 형태로 형성되는 것을 예로 들어 설명하였으나 이에 한정되는 것은 아니며, 일반 이형 봉강 또는 와이어 메쉬 등으로 적용될 수도 있다.The horizontal reinforcing member 250 includes a long reinforcing rod 251 (hereinafter referred to as a first reinforcing rod), and the first reinforcing rods 251 are connected to the first reinforcing rods 251 at both ends thereof. A head portion 253 having a cross-section larger than the cross-sectional size is formed. The length of the first reinforcing bars 251 corresponds to the spacing of the first reinforcing bars 210 in the transverse direction. The head 253 of the horizontal reinforcement member 250 not only increases the contact area with the concrete to be laid but also increases the contact area between the horizontal reinforcement member 250 and the horizontal reinforcement member 250, It is possible to prevent the first vertical reinforcement 210 from being detached. The horizontal reinforcing member 250 is formed in the form of an enlarged head reinforcing bar including the reinforcing bar 251 and the head portion 253 as described above. However, the present invention is not limited thereto, Shaped bar steel or wire mesh or the like.

전술한 바와 같은 상기 연결접합유닛(200)은 상기 더블 월 피씨(100-1, 100-2)들이 가상의 직선 상에 나란히 배치되면, 상기 개구부(미표기)를 통해 작업자가 상기 더블 월 피씨(100-1, 100-2)들의 이격공간에 상기 연결접합유닛(200)을 설치한다. 또는 상기 연결접합유닛(200)들이 미리 조립되어 모듈화된 상태로 시공현장으로 이송되어, 시공현장에서는 모듈화된 상기 연결접합유닛(200)을 상기 개구부(미표기)를 통해 상기 더블 월 피씨(100-1, 100-2, 100-3)들의 이격공간에 배치하기만 함으로써 설치를 완료시킬 수도 있다.When the double wall PCs 100-1 and 100-2 are arranged side by side on an imaginary straight line, the connecting joint unit 200 as described above is installed in the double wall PC 100 -1, and 100-2, the connecting and connecting unit 200 is installed. Or the connection and connection units 200 are preassembled and transferred to the construction site in a modularized state so that the connection junction unit 200 modularized at the construction site is connected to the double wall PC 100-1 , 100 - 2, 100 - 3).

상기 차폐부재(300)는 전술한 바와 같이, 상기 더블 월 피씨(100-1, 100-2)들이 가상의 직선 상에 나란히 배치될 때, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 사이에 형성된 상기 개구부(미표기)를 차폐한다. 상기 차폐부재(300)는 싱글 월 피씨(300)를 포함한다. 상기 싱글 월 피씨(300)는 상기 제1 월 피씨(110) 또는 상기 제2 월 피씨(130)와 동일한 직사각형의 플레이트 구조로 형성된다. 다만, 상기 싱글 월 피씨(300)가 상기 개구부(미표기)에 끼워져 상기 개구부(미표기)를 차폐해야 하므로, 상기 싱글 월 피씨(300)의 횡방향 길이는 상기 개구부(미표기)의 횡 방향 길이와 대응된다.As described above, when the double wall PCs 100-1 and 100-2 are arranged side by side on an imaginary straight line, the shielding member 300 is positioned at a position where the adjacent double wall PCs 100-1 and 100-2 (Not illustrated) formed between the first and second openings. The shielding member 300 includes a single wall PC 300. The single wall PC 300 is formed in the same rectangular plate structure as the first wall PC 110 or the second wall PC 130. Since the single wall PC 300 is inserted into the opening to shield the opening, the lateral length of the single wall PC 300 corresponds to the lateral length of the opening (unrepresented) do.

상기 싱글 월 피씨(300)도 상기 제1 월 피씨(110) 또는 상기 제2 월 피씨(130)와 동일한 구조를 가지므로, 도면에는 도시되지 않았으나 상기 싱글 월 피씨(300)의 내부에는 상기 싱글 월 피씨(300)의 강성을 보강하는 와이어 메쉬(미도시)가 매립된다. 상기 싱글 월 피씨(300)는 상기 고정부재(310)에 의해 상기 더블 월 피씨(100-1, 100-2)들에 결합된다.Since the single wall PC 300 has the same structure as the first wall PC 110 or the second wall PC 130, the single wall PC 300 may have the same structure as that of the first wall PC 110 or the second wall PC 130, A wire mesh (not shown) reinforcing the rigidity of the PC 300 is embedded. The single wall PC 300 is coupled to the double wall PCs 100-1 and 100-2 by the fixing member 310.

상기 고정부재(310)는 철근봉(311, 이하 제2 철근봉), 체결너트(313a, 313b) 및 차폐 플레이트(315)를 포함한다. 상기 제2 철근봉(311)은 일측은 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 중 어느 하나의 피씨를 관통하고, 타측은 상기 싱글 월 피씨(300)와 상기 제1 월 피씨(110) 사이 또는 상기 싱글 월 피씨(300)와 상기 제2 월 피씨(130) 사이를 관통한다. 본 실시예에서는 도 2에 도시된 바와 같이, 상기 제2 철근봉(311)의 일측이 상기 제1 월 피씨(110)를 관통하고, 타측은 상기 싱글 월 피씨(300)와 상기 제2 월 피씨(130) 사이를 관통한다. The fixing member 310 includes a reinforcing rod 311, a locking nut 313a, and a shielding plate 315. The second reinforcing bar 311 has one side passing through one of the first month PC 110 and the second month PC 130 and the other side passing through the single month PC 300 and the first (100) or between the single wall PC (300) and the second wall PC (130). 2, one side of the second reinforcing bar 311 passes through the first month PC 110 and the other side passes through the single wall PC 300 and the second wall PC (130).

상기 제2 철근봉(311)의 양 단부에는 상기 체결너트(313a, 313b)가 체결될 수 있는 나사부(미표기)가 형성되어 있다. 상기 제2 철근봉(311)이 전술한 바와 같이, 상기 제1 월 피씨(110)와, 상기 싱글 월 피씨(300) 및 상기 제2 월 피씨(130) 사이를 관통하면 상기 체결너트(313a, 313b)가 상기 제2 철근봉(311)의 양 단부에 각각 체결되어 상기 제2 철근봉(311)이 상기 더블 월 피씨(100-1, 100-2)들과 상기 싱글 월 피씨(300)로부터 이탈하는 것을 방지하고, 상기 싱글 월 피씨(300)를 고정시킨다.At both ends of the second reinforcing bars 311, threaded portions (not illustrated) are formed to fasten the fastening nuts 313a and 313b. When the second reinforcing bar 311 passes between the first month PC 110 and the single month PC 300 and the second month PC as described above, the fastening nuts 313a, 313b are fastened to both ends of the second reinforcing bars 311 so that the second reinforcing rods 311 are separated from the double wall PCs 100-1, 100-2 and the single wall PC 300 So that the single wall PC 300 is fixed.

한편, 상기 제2 철근봉(311)과 상기 체결너트(313a, 313b)로 상기 싱글 월 피씨(300)를 고정시키기 전에는, 상기 차폐 플레이트(315)를 상기 싱글 월 피씨(300)와 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 중 어느 하나의 외측에 동시에 부착시킨다. 상기 차폐 플레이트(315)는 상기 차폐부재인 상기 싱글 월 피씨(300)가 상기 더블 월 피씨(100-1, 100-2)들 사이의 상기 개구부(미도시)를 차폐하도록 설치된 후, 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트가 타설될 때 상기 콘크리트가 외부로 새는 것을 방지하는 동시에 상기 싱글 월 피씨(300)가 이탈하는 것을 방지한다.Before the single wall PC 300 is fixed by the second reinforcing bars 311 and the coupling nuts 313a and 313b, the shield plate 315 may be connected to the single wall PC 300, And simultaneously adheres to the outside of any one of the WPC 110 and the second WPC 130. The shielding plate 315 may be installed in such a manner that the single wall PC 300 as the shielding member shields the openings (not shown) between the double wallets 100-1 and 100-2, When the concrete is poured into the spacing space of the PCs 100-1 and 100-2, the concrete is prevented from leaking to the outside and the single wall PC 300 is prevented from being detached.

본 실시예에서는 상기 싱글 월 피씨(300)가 상기 제2 월 피씨(130)들 사이에 배치되어 설치되므로, 상기 차폐 플레이트(315)는 상기 싱글 월 피씨(300)의 외측 및 상기 제2 월 피씨(130)의 외측에 동시에 부착된다. 상기 차폐 플레이트(315)가 부착된 후, 상기 제2 철근봉(311)의 타측이 상기 제2 월 피씨(130)와 상기 싱글 월 피씨(300) 사이를 관통할 때 상기 차폐 플레이트(315)를 관통한다. 그리고 상기 제2 철근봉(311)의 타측에 상기 체결너트(313b)가 체결되며, 상기 차폐 플레이트(315)가 상기 싱글 월 피씨(300)가 상기 더블 월 피씨(100-1, 100-2)로부터 이탈하는 것을 방지한다.In this embodiment, the single wall PC 300 is installed between the second wall PCs 130, so that the shield plate 315 is located outside the single wall PC 300, (130). After the shielding plate 315 is attached, when the other side of the second reinforcing bar 311 passes between the second wall plate 130 and the single wall PC 300, the shield plate 315 Through. When the single wall PC 300 is connected to the double wall PCs 100-1 and 100-2 by the locking nut 313b on the other side of the second reinforcing bar 311, .

한편, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 사이에는 보조 차폐부재(10)가 구비된다. 상기 보조 차폐부재(10)는 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 상기 제1 월 피씨(110)들 사이 또는 상기 제2 월 피씨(130)들 사이의 이격된 틈 사이에 끼워지도록 구비된다. 본 실시예에서는 상기 제2 월 피씨(130)들 사이에는 상기 싱글 월 피씨(300)가 설치되므로, 상기 보조 차폐부재(10)는 상기 제1 월 피씨(110)들 사이에 구비된다. 이웃하는 상기 더블 월 피씨(100-1, 100-2)들에 상기 연결접합유닛(200)이 설치되고 상기 싱글 월 피씨(300)가 설치된 후, 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트를 타설할 때 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 사이로 콘크리트가 새어나가는 것을 방지한다.On the other hand, auxiliary shield members 10 are provided between adjacent double wall PCs 100-1 and 100-2. The auxiliary shielding member 10 is disposed between the first month PCs 110 of the neighboring double wall PCs 100-1 and 100-2 or between the second wall PCs 130 Respectively. In the present embodiment, since the single wall PC 300 is installed between the second wall PCs 130, the auxiliary shielding member 10 is provided between the first wall PCs 110. After the connection junction unit 200 is installed in the neighboring double wall PCs 100-1 and 100-2 and the single wall PC 300 is installed in the double wall PCs 100-1 and 100-2 When the concrete is poured into the spaced apart spaces of the double wall PCs 100-1 and 100-2, the concrete is prevented from leaking through the adjacent double wall PCs 100-1 and 100-2.

도 5 및 도 6에는 본 발명의 다른 실시예에 따른 더블 월 피씨들의 접합구조에 대해 도시되어 있다. 본 발명의 다른 실시예에 따른 더블 월 피씨들의 접합구조는 전술한 일 실시예에 따른 더블 월 피씨들의 접합구조와 동일한 구성들을 포함하고 있으므로 이에 대해서는 동일한 도면 부호를 사용하고 설명은 생략한다. 본 실시예에 따른 더블 월 피씨들의 접합구조는 전술한 일 실시예에 따른 더블 월 피씨들의 접합구조와 비교하여 볼 때, 상기 차폐부재(300`) 및 상기 고정부재(310`)가 차이점을 갖는다. 5 and 6 illustrate a double wall PC connection structure according to another embodiment of the present invention. The double-wall PC connection structure according to another embodiment of the present invention includes the same structures as the double wall PC connection structure according to the embodiment described above, and therefore, the same reference numerals are used and the description is omitted. The junction structure of the double wall PC according to the present embodiment is different from that of the double wall PC according to the above embodiment in that the shield member 300 'and the fixing member 310' are different .

도 5 및 도 6을 참조하여 보면, 상기 차폐부재(300`)는 거푸집을 포함한다. 상기 차폐부재(300`)는 상기 더블 월 피씨(100-1, 100-2)들의 상기 개구부(미표기)를 차폐하도록 구비되는 것인데, 상기 거푸집(300`)은 횡 방향의 길이가 상기 개구부(미표기)의 횡 방향의 길이보다 더 길게 형성된다. 상기 거푸집(300`)은 상기 개구부(미표기)에 끼워져 배치될 수 없으므로, 이웃하는 상기 제2 월 피씨(130)들의 외측에 상기 제2 월 피씨(130)들의 외측면과 밀착하도록 배치된다. Referring to FIGS. 5 and 6, the shielding member 300 'includes a mold. The shielding member 300 'is provided to shield the openings of the double wall PCs 100-1 and 100-2. The length of the formwork 300' The length of each of the first and second end portions is longer than the length of the second end portion. The mold 300 'is disposed so as to be in close contact with the outer surfaces of the second month PCs 130 on the outside of the neighboring second monthly PCs 130 because the molds 300' can not be fitted in the openings.

본 실시예에서는 전술한 일 실시예에서와 같이 상기 차폐부재(300`)를 미리 제작된 싱글 월 피씨를 이용하지 않고 상기 거푸집(300`)을 이용함으로써, 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트가 타설될 때, 콘크리트가 상기 개구부(미표기)까지 채워져 상기 개구부(미표기)를 차폐하는 싱글 월 피씨를 일체로 형성할 수 있다.In this embodiment, as in the above-described embodiment, by using the mold 300 'without using the single wall PC manufactured in advance as the shielding member 300', the double wall PCs 100-1 and 100 -2), when the concrete is poured into the spaced space, the single wall PC which shields the opening (unmarked) by filling the concrete up to the opening (unmarked) can be integrally formed.

한편, 고정부재(310`)는 상기 거푸집(300`)을 고정시키는 것으로, 철근봉(311` 이하, 제2 철근봉) 및 체결너트(313`a, 313`b)를 포함한다. 상기 제2 철근봉(311`)은 일측은 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130) 중 어느 하나의 피씨를 관통하고, 타측은 상기 거푸집(300`)을 관통한다. 상기 제2 철근봉(311`)의 양 단부에는 나사부(미표기)가 형성되어 있어, 각각 상기 체결너트(313`a, 313`b)가 체결되면, 상기 거푸집(300`)이 고정된다. Meanwhile, the fixing member 310 'fixes the mold 300' and includes a reinforcing rod 311 ', a second reinforcing rod 311', and coupling nuts 313 'a and 313' b. One side of the second reinforcing bar 311 'passes through the PC of either the first month PC 110 or the second month PC 130 and the other side passes through the form 300'. At both ends of the second reinforcing bar 311, unscrewed portions are formed, and when the fastening nuts 313a and 313b are fastened, the formwork 300 is fixed.

전술에서는 상기 더블 월 피씨(100-1, 100-2)들을 수평방향으로 배치할 때, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 접합구조에 대해서 설명하였으나 이러한 접합구조가 상기 더블 월 피씨(100-1, 100-2)들이 수평방향으로 배치될 때만 한정되는 것은 아니다. 도면으로 도시되지는 않았으나, 상기 더블 월 피씨(100-1, 100-2)들을 수직방향으로 적층하여 배치할 때 이웃하는 상기 더블 월 피씨(100-1, 100-2)들도 전술한 바와 같은 접합구조를 형성할 수 있다. Although the bonding structure of the double wall PCs 100-1 and 100-2 adjacent to the double wall PCs 100-1 and 100-2 in the horizontal direction has been described in the above description, But is not limited to when the double wallpapers 100-1 and 100-2 are arranged in the horizontal direction. Although not shown in the drawing, when the double wall PCs 100-1 and 100-2 are stacked in the vertical direction, the neighboring double wall PCs 100-1 and 100-2 are arranged in the same manner as described above A bonding structure can be formed.

상기 더블 월 피씨(100-1, 100-2)들이 수직방향으로 배치될 때에는 상기 연결접합유닛(200)이 상측에 배치되는 상기 더블 월 피씨의 이격공간과 상기 하측에 배치되는 상기 더블 월 피씨의 이격공간에 동시에 배치된다. 다만, 이와 같은 경우 상기 연결접합유닛(200)은 횡 방향으로 길게 연장되도록 배치된다. When the double wallpapers 100-1 and 100-2 are arranged in the vertical direction, the connecting joint unit 200 is spaced apart from the double wall PC's spacing space and the double wall PC's Are simultaneously disposed in the spacing space. However, in such a case, the connection and connection unit 200 is arranged to extend in the lateral direction.

전술한 바와 같은 접합구조를 갖도록 상기 더블 월 피씨들의 접합 시공방법을 살펴보면 다음과 같다.A method of joining the double wall PCs having the above-described joining structure will be described below.

먼저 도 7을 참조하여 본 발명의 일 실시예에 따른 상기 더블 월 피씨들의 접합 시공방법을 살펴보면, 더블 월 피씨(100-1, 100-2)들을 제작하는 단계(S105 단계), 상기 더블 월 피씨(100-1, 100-2)들을 가상의 직선 상에 나란히 배치하는 단계(S110 단계), 상기 연결접합유닛(200)을 상기 더블 월 피씨(100-1, 100-2)들의 이격공간에 설치하는 단계(S115 단계), 상기 더블 월 피씨(100-1, 100-2)들의 개구부를 차폐하도록 상기 차폐부재(300)를 설치하는 단계(S120 단계) 및 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨(100-1, 100-2)들을 접합하는 단계(S125 단계)를 포함한다.Referring to FIG. 7, a method of joining double wall PCs according to an exemplary embodiment of the present invention will now be described with reference to FIG. 7, which includes steps of fabricating double wall PCs 100-1 and 100-2 (Step S105) The connection joint unit 200 is installed in a spaced space of the double wall PCs 100-1 and 100-2 in a step S110 of arranging the connection units 100-1 and 100-2 on a virtual straight line A step of installing the shielding member 300 so as to shield the openings of the double wall PCs 100-1 and 100-2 in operation S115 and placing the concrete in the double wall PC (Step S 125).

먼저, 상기 더블 월 피씨(100-1, 100-2)들을 제작하는 단계를 구체적으로 설명하면 다음과 같다. 상기 제1 월 피씨(110)는 거푸집(미도시)의 내부에 제1 와이어 메쉬(111)를 설치한 후 콘크리트를 타설한다. 그리고 상호 이격되는 하부 와이어 메쉬(151)와 상부 와이어 메쉬(153) 사이에 래티스 바(115)들이 상호 이격되어 설치되어 제작된 보강부재(150)를 상기 콘크리트에 삽입하면, 상기 하부 와이어 메쉬(151) 및 상기 상부 와이어 메쉬(153) 중 어느 하나가 상기 콘크리트에 매립된 상기 제1 와이어 메쉬(111)와 접하게 된다. First, the steps of manufacturing the double wallpapers 100-1 and 100-2 will be described in detail. The first month PC 110 is installed with a first wire mesh 111 in a mold (not shown), and then pours concrete. When the reinforcing member 150 is installed between the lower wire mesh 151 and the upper wire mesh 153 and the lattice bars 115 are spaced apart from each other and inserted into the concrete, And the upper wire mesh 153 are in contact with the first wire mesh 111 embedded in the concrete.

본 실시예에서는 상기 하부 와이어 메쉬(151)가 상기 제1 와이어 메쉬(111)와 접한다. 상기 하부 와이어 메쉬(151)가 상기 제1 와이어 메쉬(111)와 접한 상태에서 콘크리트를 양생하여 상기 보강부재(150)를 고정시킨다. 이때, 상기 보강부재(150)는 상기 제2 월 피씨(130)의 횡 방향의 길이와 대응되는 길이만큼만 구비된다. 상기 보강부재(150)를 구비하고 콘크리트를 양생하면 상기 제1 월 피씨(110)의 제작이 완료된다.In the present embodiment, the lower wire mesh 151 is in contact with the first wire mesh 111. The reinforcing member 150 is fixed by curing the concrete in a state where the lower wire mesh 151 is in contact with the first wire mesh 111. At this time, the reinforcing member 150 is provided only in a length corresponding to the length of the second month PC 130 in the lateral direction. When the reinforcing member 150 is provided and the concrete is cured, the first month PC 110 is completed.

상기 제2 월 피씨(130)는 거푸집(미도시)의 내부에 제2 와이어 메쉬(131)를 설치하고 상기 거푸집(미도시)의 내부에 콘크리트를 타설한다. 다만, 상기 제2 월 피씨(130)를 제작하기 위한 상기 거푸집(미도시)의 횡 방향의 길이는 상기 제1 월 피씨(110)를 제작하기 위한 거푸집(미도시)의 횡 방향의 길이보다 짧게 형성된다. 한편, 상기 거푸집(미도시)에 타설된 콘크리트를 완전히 양생하지 않고, 무른 상태가 되도록 양생하여 상기 제2 월 피씨(130)를 가제작한다. The second wall PC 130 is provided with a second wire mesh 131 inside a formwork (not shown), and concrete is installed in the formwork (not shown). However, the lateral length of the formwork (not shown) for manufacturing the second month glass 130 is shorter than the lateral length of the formwork (not shown) for manufacturing the first month glass 100 . On the other hand, the concrete poured into the mold (not shown) is not completely cured but is cured so as to be in a loose state, thereby manufacturing the second month PC 130.

상기 제2 월 피씨(130)가 가제작된 상태에서 상기 제1 월 피씨(110)를 반전시켜 가제작된 상기 제2 월 피씨(130) 상에 배치한다. 즉, 상기 보강부재(150)의 상기 상부 와이어 메쉬(153)가 하향되도록 상기 제1 월 피씨(110)를 반전시킨다. 반전된 상기 제1 월 피씨(110)가 하향되면, 상기 상부 와이어 메쉬(153)가 상기 제2 와이어 메쉬(131)와 접하게 될 때, 상기 제2 월 피씨(130)의 콘크리트를 완전히 양생하여 상기 보강부재(150)를 고정시키고 상기 더블 월 피씨(100-1, 100-2)의 제작이 완료된다. 이와 같은 공정을 통해 상기 더블 월 피씨를 복수 개 제작한 후, 시공현장으로 이송한다.The first month PC 130 is reversed and placed on the second month PC 130 manufactured in the state where the second month PC 130 is manufactured. That is, the first month PC 110 is inverted such that the upper wire mesh 153 of the reinforcing member 150 is downward. When the inverted first month PC 110 is lowered, when the upper wire mesh 153 is brought into contact with the second wire mesh 131, the concrete of the second month PC 130 is fully cured, The reinforcing member 150 is fixed and the manufacturing of the double wall PCs 100-1 and 100-2 is completed. A plurality of the double wall PCs are manufactured through such a process, and then transferred to the construction site.

시공현장으로 이송된 복수 개의 상기 더블 월 피씨(100-1, 100-2)들은 수평 방향으로 배치된다. 이때, 이웃하는 상기 더블 월 피씨(100-1. 100-2)들은 도 1 및 도 2에 도시된 바와 같이 가상의 직선 상에 나란하게 배치된다. 즉, 하나의 상기 더블 월 피씨(100-1)와 다른 하나의 상기 더블 월 피씨(100-2)가 이루는 각도가 180°가 된다.The plurality of the double wall PCs 100-1 and 100-2 transferred to the construction site are arranged in the horizontal direction. At this time, the neighboring double wall PCs 100-1 and 100-2 are arranged on a virtual straight line as shown in FIGS. That is, the angle formed by one of the double wall PC 100-1 and the other double wall PC 100-2 is 180 °.

상기 제2 월 피씨(130)의 횡 방향 길이는 상기 제1 월 피씨(110)의 횡 방향 길이보다 짧게 형성되기 때문에 상기 더블 월 피씨(100-1, 100-2)들이 수평방향으로 배치되면, 상기 더블 월 피씨(100-1, 100-2)들에는 이웃하는 상기 제2 월 피씨(130)들 사이에 개구부(미표기)가 형성된다. 작업자는 상기 개구부(미표기)를 통해 상기 더블 월 피씨(100-1, 100-2)들의 이격공간에 상기 연결접합유닛(200)을 설치한다. Since the transverse length of the second month glass 130 is shorter than the transverse length of the first month glass 100, when the double wall glasses 100-1 and 100-2 are arranged in the horizontal direction, In the double wall PCs 100-1 and 100-2, an opening (not shown) is formed between the neighboring second wall PCs 130. FIG. The operator installs the connecting and connecting unit 200 in the spaced apart spaces of the double wall PCs 100-1 and 100-2 through the opening (not shown).

작업자는 상기 연결접합유닛(200)의 상기 제1 수직철근(210), 상기 제1 수평철근(230) 및 상기 수평보강부재(250)를 조립하여 상기 연결접합유닛(200)을 설치할 수 있다. 또는 미리 조립되어 모듈화 형태로 제작된 상기 연결접합유닛(200)이 시공현장으로 이송되면 작업자가 상기 개구부(미표기)를 통하여 상기 연결접합유닛(200)을 상기 더블 월 피씨(100-1, 100-2)의 이격공간에 배치하여 설치할 수 있다.The operator can install the connecting joint unit 200 by assembling the first vertical reinforcing bar 210, the first horizontal reinforcing bar 230 and the horizontal reinforcing member 250 of the connection and connection unit 200. Or the pre-assembled and modularized connection and connection unit 200 is transferred to the construction site, the operator can connect the connection and connection unit 200 to the double wall PCs 100-1 and 100- 2).

상기 더블 월 피씨(100-1, 100-2)들의 이격공간에 상기 연결접합유닛(200)이 설치되면, 상기 더블 월 피씨(100-1, 100-2)들의 상기 개구부(미도시)를 차폐하도록 상기 차폐부재(300)를 상기 더블 월 피씨(100-1, 100-2)들에 설치한다. 본 실시예에서는 상기 싱글 월 피씨(300)로 적용되는 상기 차폐부재를 상기 제2 월 피씨(130)들 사이의 상기 개구부(미표기)에 끼워 배치한 후, 상기 고정부재(310)로 고정하여 설치한다.When the connection and connection unit 200 is installed in the spaced spaces of the double wall PCs 100-1 and 100-2, the opening (not shown) of the double wall PCs 100-1 and 100-2 is shielded The shielding member 300 is installed on the double wall PCs 100-1 and 100-2. In the present embodiment, the shielding member, which is applied to the single wall PC 300, is placed in the opening (unmarked) between the second wall PCs 130 and fixed with the fixing member 310 do.

상기 차폐부재(300)로 상기 더블 월 피씨(100-1, 100-2)들의 상기 개구부(미표기)를 차폐하면, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 상기 제1 월 피씨(110)들 사이에 상기 보조 차폐부재(10)를 끼워 구비한다. 도 1 및 도 2에 도시된 바와 같이, 본 발명의 일 실시예에서는 상기 보조 차폐부재(10)가 상기 더블 월 피씨(100-1, 100-2)들의 높이와 대응되는 길이로 형성되어 상기 제1 월 피씨(110)들 사이와, 상기 제2 월 피씨(130)들 사이에 끼워진다. 상기 보조 차폐부재(10)는 상기 고정부재(310)의 상기 차폐 플레이트(315)와 마찬가지로 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트가 타설될 때, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들 사이로 콘크리트가 새는 것을 방지한다.If the opening of the double wall PCs 100-1 and 100-2 is blocked by the shielding member 300, And the auxiliary shield member 10 is sandwiched between the PCs 110. 1 and 2, in an embodiment of the present invention, the auxiliary shield member 10 is formed to have a length corresponding to the height of the double wall PCs 100-1 and 100-2, Between the first month PCs 110 and between the second month PCs 130. [ When the concrete is poured into the spaced apart spaces of the double wall PCs 100-1 and 100-2 like the shielding plate 315 of the fixing member 310, Thereby preventing concrete from leaking between the WPC 100-1 and 100-2.

상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨(100-1, 100-2)들을 접합한다. 타설된 콘크리트는 상기 연결접합유닛(200)과도 접착되며, 동시에 하나의 상기 더블 월 피씨(100-1) 및 다른 하나의 상기 더블 월 피씨(100-2)와도 접착된다. 또한 상기 싱글 월 피씨(300)와도 접착된다. 이웃하는 상기 더블 월 피씨(100-1, 100-2)들은 이격공간으로 타설되는 콘크리트에 의해 접합되지만, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 이격공간에 동시에 위치하는 상기 연결접합유닛(200)에 의해 접합력이 향상되어 더욱 견고하게 접합될 수 있다.The concrete is laid in the spaced apart spaces of the double wall PCs 100-1 and 100-2 to join the neighboring double wall PCs 100-1 and 100-2. The poured concrete is also bonded to the connection joint unit 200 and is also bonded to one of the double wall PC 100-1 and the other double wall PC 100-2 at the same time. And is also bonded to the single wall PC 300. Although the adjacent double wall PCs 100-1 and 100-2 are joined by the concrete laid in the spacing space, the double wall PCs 100-1 and 100-2, which are simultaneously positioned in the spacing spaces of the adjacent double wall PCs 100-1 and 100-2, The joining force is improved by the joining joining unit 200 and can be more firmly bonded.

특히, 본 발명의 실시예에 따르면 이웃하는 더블 월 피씨(100-1, 100-2)들 사이에 개구부(미표기)를 형성함으로써, 이웃하는 더블 월 피씨(100-1, 100-2)들의 이격공간에 동시에 위치하는 상기 연결접합유닛(200)의 설치가 더욱 편리해져 시공 편의성도 향상될 수 있다.Particularly, according to the embodiment of the present invention, an opening (not shown) is formed between neighboring double wall PCs 100-1 and 100-2 so that the distance between neighboring double wall PCs 100-1 and 100-2 The connection joint unit 200 positioned at the same time in the space can be more conveniently installed, and the convenience of installation can be improved.

본 발명의 다른 실시예에 따른 더블 월 피씨들의 접합 시공방법도 전술한 일 실시예에 따른 더블 월 피씨들의 접합 시공방법과 거의 동일하다. 다만, 본 실시예에서는 상기 개구부(미도시)를 차폐하기 위해 설치되는 상기 차폐부재(300`)가 상기 차폐부재(300)와 다르기 때문에 차이점을 갖는다. The method of joining double wall PCs according to another embodiment of the present invention is almost the same as the method of joining double wall PCs according to one embodiment described above. However, in this embodiment, the shielding member 300 ', which is provided to shield the opening (not shown), differs from the shielding member 300.

본 실시예에서는 상기 거푸집으로 적용되는 상기 차페부재(300`)를 상기 개구부(미표기)가 형성된 상기 제2 월 피씨(130)들의 외측에 밀착하도록 배치한다. 그리고 상기 고정부재(310`)를 이용하여 이웃하는 상기 제1 월 피씨(110)들과 상기 거푸집(300`)을 연결하여 상기 거푸집(301)을 고정시킨다. In this embodiment, the cap member 300 ', which is used as the mold, is disposed so as to be in close contact with the outside of the second month PCs 130 on which the openings (unmarked) are formed. Then, the molds 301 are fixed by connecting the neighboring first month PCs 110 and the molds 300 'using the fixing member 310'.

상기 차폐부재(300`)가 설치된 후에는, 이웃하는 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 콘크리트를 타설한다. 상기 더블 월 피씨(100-1, 100-2)들의 이격공간으로 타설되는 콘크리트는 상기 더블 월 피씨(100-1, 100-2)들 및 상기 연결접합유닛(200)에 접착되어 이웃하는 상기 더블 월 피씨(100-1, 100-2)들을 접합한다. 이때, 상기 제1 월 피씨(110)들 사이에 형성된 상기 개구부(미표기)에도 콘크리트가 채워지므로, 상기 개구부(미표기)를 차폐하는 싱글 월 피씨(미도시)가 일체로 형성된다. After the shielding member 300 'is installed, the concrete is poured into the spaced apart spaces of the neighboring double wall PCs 100-1 and 100-2. The concrete poured into the spacing spaces of the double wall PCs 100-1 and 100-2 is adhered to the double wall PCs 100-1 and 100-2 and the connecting and joining unit 200, (100-1, 100-2). At this time, since the concrete is also filled in the openings formed between the first month glass panels 110, a single wall glass (not shown) for shielding the openings is integrally formed.

한편, 전술한 바와 같은 상기 더블 월 피씨들의 접합 시공방법은 일반적인 구조물 뿐 아니라, 지하주차장 및 우수저류조를 시공할 때에도 적용될 수 있다. 도 14 및 도 15는 예시적으로, 상기 더블 월 피씨(100-1, 100-2)를 이용하여 지하주차장이 시공된 상태가 도시된 모식도이다. 도 14를 참조하여 보면, 상기 더블 월 피씨(100-1, 100-2)를 이용하여 지하주차장을 시공할 때에는 지하수 유입을 방지하기 위해 상기 더블 월 피씨(100-1, 100-2)들 사이에 지수재(400)가 구비된다. 또한, 도면에는 도시되지 않았으나, 상기 더블 월 피씨(100-1, 100-2)를 이용하여 우수저류조를 시공할 때에는 저장된 물이 외부로 새는 것을 방지하기 위해 상기 더블 월 피씨(100-1, 100-2)들 사이에 지수재(400)가 구비된다. Meanwhile, the method of joining the double walls as described above can be applied not only to a general structure but also to an underground parking lot and an excellent storeroom. FIGS. 14 and 15 are exemplary views illustrating a state in which an underground parking lot is installed using the double wall PCs 100-1 and 100-2. Referring to FIG. 14, when the underground parking lots are constructed using the double wall PCs 100-1 and 100-2, in order to prevent inflow of groundwater, An index material 400 is provided. In addition, although not shown in the drawing, when the stor- age tank is installed using the double wall PCs 100-1 and 100-2, the double wall PCs 100-1 and 100- -2) between the index material 400 and the index material 400.

상기 더블 월 피씨(100-1, 100-2)의 상기 제1 월 피씨(110) 및 상기 제2 월 피씨(130)의 좌우측면에는 높이 방향을 따라 연장되는 요홈(110a, 130a)이 형성된다. 특히, 상기 제2 월 피씨(130)들 사이에 형성된 상기 개구부(미표기)를 차폐하는 상기 싱글 월 피씨(300)의 좌우측면에도 높이 방향을 따라 연장되는 요홈(300a)이 형성된다. 상기 지수재(400)의 양측이 상기 요홈(110a, 130a, 300a)에 끼워져 삽입됨으로써 구비된다. 본 실시예에서는 상기 지수재(400)가 상기 더블 월 피씨(100-1, 100-2)들의 상기 제1 월 피씨(110)들 사이 및, 상기 제2 월 피씨(130)와 상기 싱글 월 피씨(300) 사이에 모두 구비되는 것으로 도시되어 있으나, 이에 한정되는 것은 아니다.On the right and left side surfaces of the first and second month glass plates 110 and 120 of the double wall PCs 100-1 and 100-2, grooves 110a and 130a extending in the height direction are formed . Particularly, recesses 300a extending along the height direction are formed on the left and right sides of the single wall PC 300 that shields the openings formed between the second wall PCs 130. And both sides of the index material 400 are inserted into the grooves 110a, 130a and 300a. In the present embodiment, the index material 400 is disposed between the first month PCs 110 of the double wallets 100-1 and 100-2 and between the second month PCs 130 and the single wall PC But the present invention is not limited thereto.

상기 지수재(400)가 구비됨으로써, 전술한 바와 같이 상기 더블 월 피씨들의 접합 시공방법을 이용하여 시공되는 지하주차장은 지하수가 유입되는 것을 방지하는 차수효과를 얻을 수 있으며, 상기 더블 월 피씨들의 접합 시공방법을 이용하여 시공되는 우수저류조는 우수저류조에 저장된 물이 외부로 새어나가는 것을 방지하는 방수효과를 얻을 수 있다.As described above, since the exponent material 400 is provided, it is possible to obtain the effect of preventing the groundwater from being introduced into the underground parking lot, which is constructed using the double wall polycondensation method, The excellent storage tank constructed using the construction method can obtain a waterproof effect that prevents the water stored in the stor- age tank from leaking to the outside.

또한, 상기 더블 월 피씨들의 접합 시공방법을 이용하여 지하주차장 또는 우수저류조를 시공하면 도 14 및 도 15에 도시된 바와 같이, PC 기둥(1), 상기 PC 기둥(1)들 사이를 연결하는 PC 보(2), 상기 PC 보(2) 상에 배치되는 PC 슬래브(3) 및 상기 더블 월 피씨(100-1, 100-2)의 상부에 토핑(topping)　콘크리트(5)를 현장 타설함으로써, 구조물의 안정화 및 방수 효과를 향상시킬 수 있다. 특히, 상기 토핑 콘크리트(5)가 상기 더블 월 피씨(100-1, 100-2) 사이로 타설되어 충진되므로, 상기 더블 월 피씨(100-1, 100-2)와 결합되는 상기 PC 보(2) 및 상기 PC 슬래브(3)의 접합부 전체를 일체화 시키는 효과가 있다.As shown in FIGS. 14 and 15, when an underground parking lot or an excellent storerobing tank is installed using the double wall PC connection method, a PC column 1, a PC connecting between the PC columns 1, The topping concrete 5 is placed on top of the beam 2, the PC slab 3 disposed on the PC beam 2, and the double wall PCs 100-1 and 100-2, The stabilization of the structure and the waterproof effect can be improved. Particularly, since the topping concrete 5 is filled and buried between the double wall PCs 100-1 and 100-2, the PC beam 2 coupled with the double wall PCs 100-1 and 100-2, And the joining portions of the PC slabs 3 are integrated.

도 14 및 도 15는 상기 더블 월 피씨들의 접합 시공방법을 이용하여 지하주차장을 시공한 것만을 예로 들어 도시하였으나, 우수저류조도 지하주차장의 시공방법과 동일하게 이루어진다. 한편, 상기 지하주차장을 시공하거나 상기 우수저류조를 시공할 때, 상기 더블 월 피씨(100-1, 100-2)가 설치되는 지하주차장의 지하 바닥 기초(4)와 우수저류조의 바닥 기초(미도시)는 RC 슬래브가 적용될 수 있다. FIGS. 14 and 15 illustrate only the construction of the underground parking lot using the method of joining the double wall PCs, but the storeroom storage tank is constructed in the same manner as the construction method of the underground parking lot. Meanwhile, when the underground parking lot is installed or the upper storey tank is installed, the underground floor foundation 4 of the underground parking lot where the double wall PCs 100-1 and 100-2 are installed and the floor foundation ) Can be applied to RC slabs.

본 발명은 도면에 도시된 실시예를 참고로 설명되었으나 이는 예시적인 것에 불과하며, 본 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 다른 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호 범위는 첨부된 특허청구범위의 기술적 사상에 의하여 정해져야 할 것이다.While the present invention has been described with reference to exemplary embodiments, it is to be understood that the invention is not limited to the disclosed exemplary embodiments, but, on the contrary, is intended to cover various modifications and equivalent arrangements included within the spirit and scope of the appended claims. Accordingly, the true scope of the present invention should be determined by the technical idea of the appended claims.

100-1, 100-2: 더블 월 피씨
110: 제1 월 피씨 130: 제2 월 피씨
111: 제1 와이어 메쉬 131: 제2 와이어 메쉬
150: 보강부재 151: 하부 와이어 메쉬
153: 상부 와이어 메쉬 155: 래티스 바
200: 연결접합유닛
210: 제1 수직철근 230: 제1 수평철근
250: 수평보강부재
300, 300`: 차폐부재 310: 고정부재
311, 311`: 철근봉
313a, 313b, 313`a, 313`b: 체결너트
315: 차폐 플레이트
400: 지수재
10: 차폐부재100-1, 100-2: Double Wall PC
110: 1st month PC 130: 2nd month PC
111: first wire mesh 131: second wire mesh
150: reinforcing member 151: lower wire mesh
153: upper wire mesh 155: lattice bar
200: connection joining unit
210: first vertical reinforcement 230: first horizontal reinforcement
250: Horizontal reinforcing member
300, 300`: shielding member 310: fixing member
311, 311`: Rebar
313a, 313b, 313a, 313b: fastening nut
315: Shield plate
400: Index material
10: shield member

Claims (17)

보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계;
복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계;
이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및
이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포함하며,
각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고.
상기 연결접합유닛을 설치하는 단계에서는,
상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며,
상기 더블 월 피씨들을 접합시키는 단계 이전에는,
상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들의 접합 시공방법.A plurality of double wall PCs forming a spacing space in which the first wall PC and the second wall PC are coupled by the reinforcing member to place the concrete therein;
Arranging a plurality of the double wall PCs in a horizontal direction;
Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And
And placing the concrete in a spaced-apart space of the neighboring double wall PCs to bond neighboring double wall PCs,
The lateral length of one of the first month PC and the second month PC of each double wall PC is shorter than the length of the other PC, so that when the double wall PCs are arranged in the horizontal direction, An opening is formed between the short lengths of the pcs.
In the step of installing the connecting joint unit,
Wherein the connecting joint unit is installed through the opening so as to be simultaneously positioned in a spacing space of one of the adjacent double wall PCs and a spacing space of another double wall PC,
Prior to joining the double wall cups,
Further comprising the step of installing a shielding member for shielding the opening. 청구항 1에 있어서,
상기 배치하는 단계에서는,
이웃하는 상기 더블 월 피씨들을 가상의 직선 상에 나란히 배치하는 더블 월 피씨들의 접합 시공방법.The method according to claim 1,
In the arranging step,
A method of joining double wall PCs in which neighboring double wall PCs are arranged side by side on a virtual straight line. 청구항 1에 있어서,
상기 연결접합유닛은,
상기 더블 월 피씨들의 높이와 대응되는 길이로 형성되며, 가로 방향으로 설정 간격 상호 이격되어 배치되고, 세로 방향으로 설정 간격 상호 이격되어 배치되는 복수 개의 제1 수직 철근들;
오목하게 절곡 형성되어 상기 제1 수직 철근들의 길이 방향을 따라 상호 이격되어 배치되되, 상기 가로 방향으로 배치되는 상기 제1 수직 철근들 또는 상기 세로 방향으로 배치되는 상기 제1 수직철근들과 고정되는 제1 수평 철근; 및
상기 제1 수직 철근들의 길이 방향을 따라 상호 이격되어 배치되되, 상기 가로 방향 또는 상기 게로 방향 중 상기 제1 수평 철근과 교차하는 방향으로 배치되어 상기 제1 수직 철근들과 고정되는 수평보강부재들을 포함하는 더블 월 피씨들의 접합 시공방법. The method according to claim 1,
Wherein the connecting and connecting unit comprises:
A plurality of first vertical reinforcing bars each having a length corresponding to the height of the double wall PCs and spaced from each other by a predetermined interval in the transverse direction and spaced apart from each other by a predetermined interval in the longitudinal direction;
The first vertical reinforcing bars and the second vertical reinforcing bars are arranged in the longitudinal direction and are spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars, 1 horizontal reinforcement; And
And horizontal reinforcing members spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars and arranged in a direction intersecting the first horizontal reinforcing bars in the transverse direction or the geroting direction and fixed to the first vertical reinforcing bars The method of joining double wall PCs. 청구항 1에 있어서,
상기 차폐부재는,
이웃하는 상기 더블 월 피씨들의 높이 방향 길이와 대응되되 상기 개구부의 횡 방향 길이와 대응되게 형성되는 플레이트 구조의 싱글 월 피씨를 포함하는 더블 월 피씨들의 접합 시공방법.The method according to claim 1,
The shielding member
And a single wall PC having a plate structure formed to correspond to a height direction length of the neighboring double wall PCs and corresponding to a lateral length of the opening portion. 청구항 4에 있어서,
상기 차폐부재를 설치하는 단계에서는,
상기 개구부에 배치되며, 일측은 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 하나의 피씨를 관통하고, 타측은 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 관통하는 고정부재에 의해 고정되는 더블 월 피씨들의 접합 시공방법.The method of claim 4,
In the step of installing the shielding member,
One side of which is passed through one of the first month PC and the second month PC and the other side of which is connected to the other side of the single month PC and the other one of the first month PC and the second month PC A method of joining double wall PCs fixed by a fixing member passing through between PCs. 청구항 5에 있어서,
상기 고정부재는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 하나의 피씨를 관통하고, 타측이 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 관통하는 철근봉;
상기 철근봉의 일측 및 타측에 각각 체결되는 체결너트; 및
상기 철근봉의 타측이 관통되며, 상기 싱글 월 피씨의 외측과 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨의 외측에 동시에 부착되어 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 차폐하는 차폐 플레이트를 포함하는 더블 월 피씨들의 접합 시공방법.The method of claim 5,
Wherein:
One side of which passes through one of the first month PC and the second month PC and the other side of which penetrates between the single month PC and the other one of the first month PC and the second month PC Rods;
A fastening nut fastened to one side and the other side of the bar, respectively; And
The other side of the reinforcing rod is inserted and is attached to the outside of the single wall PC and the outside of the other one of the first wall PC and the second wall PC at the same time so that the single wall PC, A method of joining double wall PCs comprising a shielding plate for shielding between the other of the PCs. 청구항 1에 있어서,
상기 차폐부재는 상기 개구부를 형성하는 상기 제1 월 피씨 및 상기 제2 월 피씨의 중 어느 한 피씨들의 외측에 부착되는 거푸집을 포함하며,
상기 차폐부재를 설치하는 단계에서는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 한 피씨를 관통하고, 타측은 상기 거푸집을 관통하는 고정부재에 의해 고정되는 더블 월 피씨들의 접합 시공방법.The method according to claim 1,
Wherein the shielding member includes a die attached to an outer side of one of the first wall PC and the second wall PC forming the opening,
In the step of installing the shielding member,
And the other side is fixed by a fixing member passing through the formwork. The method of claim 1, wherein the first month and the second month are separated from each other. 청구항 7에 있어서,
상기 고정부재는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 상기 다른 한 피씨를 관통하고, 타측이 상기 거푸집을 관통하는 철근봉; 및
상기 철근봉의 일측 및 타측에 각각 체결되는 체결너트를 포함하는 더블 월 피씨들의 접합 시공방법.The method of claim 7,
Wherein:
A reinforcing rod having one side passing through the other one of the first month PC and the second month PC and the other passing through the die; And
And a fastening nut fastened to one side and the other side of the reinforcing rod, respectively. 제1 월 피씨 및 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되며, 콘크리트가 타설되는 이격공간이 형성되도록 상기 제1 월 피씨와 상기 제2 월 피씨가 설정 간격 이격되어 배치되되 상기 제1 월 피씨와 상기 제2 월 피씨가 보강부재에 의해 결합되어 형성되고, 복수 개 구비되는 더블 월 피씨들;
복수 개의 상기 더블 월 피씨들이 수평 방향으로 배치될 때, 이웃하는 상기 더블 월 피씨들을 연결할 수 있도록 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간에 동시에 위치하도록 설치되는 연결접합유닛; 및
복수 개의 상기 더블 월 피씨들이 수평 방향으로 배치될 때, 상기 제1 월 피씨 및 상기 제2 피씨 중 상기 횡 방향의 길이가 더 짧게 형성된 피씨들 사이에 형성되는 개구부를 차폐할 수 있도록 설치되는 차폐부재를 포함하는 더블 월 피씨들의 접합구조.The horizontal length of one of the first month PC and the second month PC is formed to be shorter than the horizontal length of another PC and the distance between the first month PC and the second month PC The first wall PC and the second wall PC being connected to each other by a reinforcing member, the double wall PCs having a plurality of the first wall PCs and the second wall PCs,
When the plurality of double wall PCs are arranged in the horizontal direction, the double wall PCs are installed so as to be simultaneously positioned in the spaced apart spaces of one of the double wall PCs and the other of the double wall PCs so as to connect the neighboring double wall PCs Connecting joining unit; And
A shielding member provided to shield an opening formed between the first month PC and the second PC when the plurality of the double wallets are arranged in the horizontal direction, The double-walled PCs having a junction structure. 청구항 9에 있어서,
상기 연결접합유닛은,
상기 더블 월 피씨들의 높이와 대응되는 길이로 형성되며, 가로 방향으로 설정 간격 상호 이격되어 배치되고, 세로 방향으로 설정 간격 상호 이격되어 배치되는 복수 개의 제1 수직 철근들;
오목하게 절곡 형성되어 상기 제1 수직 철근들의 길이 방향을 따라 상호 이격되어 배치되되, 상기 가로 방향으로 배치되는 상기 제1 수직 철근들 또는 상기 세로 방향으로 배치되는 상기 제1 수직철근들과 고정되는 제1 수평 철근; 및
상기 제1 수직 철근들의 길이 방향을 따라 상호 이격되어 배치되되, 상기 가로 방향 또는 상기 게로 방향 중 상기 제1 수평 철근과 교차하는 방향으로 배치되어 상기 제1 수직 철근들과 고정되는 수평보강부재들을 포함하는 더블 월 피씨들의 접합구조.The method of claim 9,
Wherein the connecting and connecting unit comprises:
A plurality of first vertical reinforcing bars each having a length corresponding to the height of the double wall PCs and spaced from each other by a predetermined interval in the transverse direction and spaced apart from each other by a predetermined interval in the longitudinal direction;
The first vertical reinforcing bars and the second vertical reinforcing bars are arranged in the longitudinal direction and are spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars, 1 horizontal reinforcement; And
And horizontal reinforcing members spaced apart from each other along the longitudinal direction of the first vertical reinforcing bars and arranged in a direction intersecting the first horizontal reinforcing bars in the transverse direction or the geroting direction and fixed to the first vertical reinforcing bars The structure of the junction of the double wall PCs. 청구항 9에 있어서,
상기 차폐부재는,
이웃하는 상기 더블 월 피씨들의 높이 방향 길이와 대응되되 상기 개구부의 횡 방향 길이와 대응되게 형성되는 플레이트 구조의 싱글 월 피씨를 포함하는 더블 월 피씨들의 접합구조.The method of claim 9,
The shielding member
And a single wall PC having a plate structure corresponding to a height direction length of the neighboring double wall PCs and corresponding to a lateral length of the opening. 청구항 11에 있어서,
상기 개구부에 배치되며, 일측은 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 하나의 피씨를 관통하고, 타측은 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 관통하는 고정부재에 의해 고정되는 더블 월 피씨들의 접합구조.The method of claim 11,
One side of which is passed through one of the first month PC and the second month PC and the other side of which is connected to the other side of the single month PC and the other one of the first month PC and the second month PC A junction structure of double wall PCs fixed by a fixing member penetrating between PCs. 청구항 12에 있어서,
상기 고정부재는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 하나의 피씨를 관통하고, 타측이 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 관통하는 철근봉;
상기 철근봉의 일측 및 타측에 각각 체결되는 체결너트; 및
상기 철근봉의 타측이 관통되며, 상기 싱글 월 피씨의 외측과 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨의 외측에 동시에 부착되어 상기 싱글 월 피씨와 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 하나의 피씨 사이를 차폐하는 차폐 플레이트를 포함하는 더블 월 피씨들의 접합구조.The method of claim 12,
Wherein:
One side of which passes through one of the first month PC and the second month PC and the other side of which penetrates between the single month PC and the other one of the first month PC and the second month PC Rods;
A fastening nut fastened to one side and the other side of the bar, respectively; And
The other side of the reinforcing rod is inserted and is attached to the outside of the single wall PC and the outside of the other one of the first wall PC and the second wall PC at the same time so that the single wall PC, February The junction structure of double wall PCs including a shielding plate that shields the other of the PC's. 청구항 9에 있어서,
상기 차폐부재는 상기 개구부를 형성하는 상기 제1 월 피씨 및 상기 제2 월 피씨의 중 어느 한 피씨들의 외측에 부착되는 거푸집을 포함하며,
상기 차폐부재를 설치하는 단계에서는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 다른 한 피씨를 관통하고, 타측은 상기 거푸집을 관통하는 고정부재에 의해 고정되는 더블 월 피씨들의 접합구조.The method of claim 9,
Wherein the shielding member includes a die attached to an outer side of one of the first wall PC and the second wall PC forming the opening,
In the step of installing the shielding member,
And the other side is fixed by a fixing member passing through the formwork. The joining structure of the double wall PCs according to claim 1, wherein the first wall PC and the second wall PC are connected to each other. 청구항 14에 있어서,
상기 고정부재는,
일측이 상기 제1 월 피씨 및 상기 제2 월 피씨 중 상기 다른 한 피씨를 관통하고, 타측이 상기 거푸집을 관통하는 철근봉; 및
상기 철근봉의 일측 및 타측에 각각 체결되는 체결너트를 포함하는 더블 월 피씨들의 접합구조.15. The method of claim 14,
Wherein:
A reinforcing rod having one side passing through the other one of the first month PC and the second month PC and the other passing through the die; And
And a fastening nut fastened to one side and the other side of the reinforcing bars, respectively. 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계;
우수저류조의 바닥 기초에 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계;
이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및
이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포하하며,
각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고,
상기 연결접합유닛을 설치하는 단계에서는,
상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며,
상기 더블 월 피씨들을 접합시키는 단계 이전에는,
상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들을 이용하는 우수저류조의 시공방법.A plurality of double wall PCs forming a spacing space in which the first wall PC and the second wall PC are coupled by the reinforcing member to place the concrete therein;
Disposing a plurality of the double wall PCs in a horizontal direction on a floor base of the storeroom tank;
Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And
Placing the adjacent double wall PCs by placing concrete in a spaced apart space of the neighboring double wall PCs,
The lateral length of one of the first month PC and the second month PC of each double wall PC is shorter than the length of the other PC, so that when the double wall PCs are arranged in the horizontal direction, An opening is formed between the short lengths of the pcs,
In the step of installing the connecting joint unit,
Wherein the connecting joint unit is installed through the opening so as to be simultaneously positioned in a spacing space of one of the adjacent double wall PCs and a spacing space of another double wall PC,
Prior to joining the double wall cups,
And installing a shielding member for shielding the opening portion. ≪ Desc / Clms Page number 20 > 보강부재에 의해 제1 월 피씨와 제2 월 피씨가 결합되어 콘크리트가 타설되는 이격공간을 형성하는 더블 월 피씨들을 복수 개 제작하는 단계;
지하주차장의 바닥 기초에 복수 개의 상기 더블 월 피씨들을 수평방향으로 배치하는 단계;
이웃하는 상기 더블 월 피씨들의 이격공간에 연결접합유닛을 설치하는 단계; 및
이웃하는 상기 더블 월 피씨들의 이격공간으로 콘크리트를 타설하여 이웃하는 상기 더블 월 피씨들을 접합시키는 단계를 포하하며,
각 더블 월 피씨의 상기 제1 월 피씨 및 상기 제2 월 피씨 중 어느 한 피씨의 횡 방향 길이는 다른 한 피씨의 횡 방향 길이보다 짧게 형성되어 상기 더블 월 피씨들이 수평 방향으로 배치할 때, 상기 횡 방향의 길이가 짧은 피씨들 사이에 개구부가 형성되고,
상기 연결접합유닛을 설치하는 단계에서는,
상기 개구부를 통해 상기 연결접합유닛이 이웃하는 상기 더블 월 피씨들 중 하나의 상기 더블 월 피씨의 이격공간과 다른 하나의 상기 더블 월 피씨의 이격공간으로 동시에 위치하도록 설치하며,
상기 더블 월 피씨들을 접합시키는 단계 이전에는,
상기 개구부를 차폐하는 차폐부재를 설치하는 단계를 더 포함하는 더블 월 피씨들을 이용하는 지하 주차장의 시공방법.A plurality of double wall PCs forming a spacing space in which the first wall PC and the second wall PC are coupled by the reinforcing member to place the concrete therein;
Disposing a plurality of the double wall PCs in a horizontal direction on a floor base of an underground parking lot;
Installing a connection and bonding unit in a spaced-apart space of neighboring double wall PCs; And
Placing the adjacent double wall PCs by placing concrete in a spaced apart space of the neighboring double wall PCs,
The lateral length of one of the first month PC and the second month PC of each double wall PC is shorter than the length of the other PC, so that when the double wall PCs are arranged in the horizontal direction, An opening is formed between the short lengths of the pcs,
In the step of installing the connecting joint unit,
Wherein the connecting joint unit is installed through the opening so as to be simultaneously positioned in a spacing space of one of the adjacent double wall PCs and a spacing space of another double wall PC,
Prior to joining the double wall cups,
And installing a shielding member for shielding the opening. The method for constructing an underground parking lot using double wall pcs.
KR1020150105803A 2015-07-27 2015-07-27 Method for constructing junction between the double wall Precast Concretes and the junction structure thereof, the construction method for underground parking using he double wall Precast Concrete, and construction method for the rainwater storage using he double wall Precast Concrete Abandoned KR20170013009A (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020150105803A KR20170013009A (en) 2015-07-27 2015-07-27 Method for constructing junction between the double wall Precast Concretes and the junction structure thereof, the construction method for underground parking using he double wall Precast Concrete, and construction method for the rainwater storage using he double wall Precast Concrete

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150105803A KR20170013009A (en) 2015-07-27 2015-07-27 Method for constructing junction between the double wall Precast Concretes and the junction structure thereof, the construction method for underground parking using he double wall Precast Concrete, and construction method for the rainwater storage using he double wall Precast Concrete

Publications (1)

Publication Number Publication Date
KR20170013009A true KR20170013009A (en) 2017-02-06

Family

ID=58109001

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150105803A Abandoned KR20170013009A (en) 2015-07-27 2015-07-27 Method for constructing junction between the double wall Precast Concretes and the junction structure thereof, the construction method for underground parking using he double wall Precast Concrete, and construction method for the rainwater storage using he double wall Precast Concrete

Country Status (1)

Country Link
KR (1) KR20170013009A (en)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200054704A (en) * 2018-11-12 2020-05-20 (주)센벡스 Prefabricated wall module
KR20200111543A (en) * 2019-03-19 2020-09-29 김태준 The Integrated PC double wall structure with improved productivit
KR102236828B1 (en) * 2019-10-01 2021-04-06 (주)센벡스 Construction method of prefabricated wall using prefabricated wall module
KR102514406B1 (en) * 2021-10-27 2023-03-28 롯데건설(주) A Construction System for Precast Double Wall Structure and Construction Method Using the Same
KR102839403B1 (en) * 2024-03-22 2025-07-28 (주)원피씨엔지니어링 Method of manufacturing double wall wall to suppress the generation of paste leakage

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20030059418A (en) 2001-12-29 2003-07-10 주식회사 하이닉스반도체 Method of manufacturing semiconductor device

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20030059418A (en) 2001-12-29 2003-07-10 주식회사 하이닉스반도체 Method of manufacturing semiconductor device

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200054704A (en) * 2018-11-12 2020-05-20 (주)센벡스 Prefabricated wall module
WO2020101237A1 (en) * 2018-11-12 2020-05-22 (주)센벡스 Prefabricated wall module
KR20200111543A (en) * 2019-03-19 2020-09-29 김태준 The Integrated PC double wall structure with improved productivit
KR102236828B1 (en) * 2019-10-01 2021-04-06 (주)센벡스 Construction method of prefabricated wall using prefabricated wall module
WO2021066294A1 (en) * 2019-10-01 2021-04-08 (주)센벡스 Method for constructing prefabricated wall by means of prefabricated wall modules
KR102514406B1 (en) * 2021-10-27 2023-03-28 롯데건설(주) A Construction System for Precast Double Wall Structure and Construction Method Using the Same
KR20230061234A (en) * 2021-10-27 2023-05-08 롯데건설 주식회사 A Construction System for Precast Double Wall Structure and Construction Method Using the Same
KR102839403B1 (en) * 2024-03-22 2025-07-28 (주)원피씨엔지니어링 Method of manufacturing double wall wall to suppress the generation of paste leakage

Similar Documents

Publication Publication Date Title
KR101182536B1 (en) Prefabricated double wall precast concrete pannel having surface material, reinforcing rod according to the purpose
KR102170355B1 (en) Non-disband Mold assembly for fabricating the girder
KR101570484B1 (en) Half-PC Column using lightweight Encased Inner Form And Manufacturing Method Thereof, And Construction Method Using The Same
KR101553345B1 (en) Method for constructing junction between the double wall Precast Concrete panels and the junction structure
KR101086222B1 (en) PC slabs for building structures with set reinforcement
KR102011412B1 (en) Joint for Precast Beam and Columns
KR101458435B1 (en) Half precast concrete column manufacturing method using saddle-type ties and dual hoops and constructing method using the same
KR101638093B1 (en) Rahmen using hinge type pc wall and method for constructing the same
JP5496732B2 (en) Construction method for reinforced concrete buildings
KR101734187B1 (en) Pre-assembled re-bar column
KR101672991B1 (en) Pre-assembled structure for reinforced concrete column
KR20170013011A (en) Method for junction construction a between the double wall Precast Concrete and junction structure of thereby
KR101827381B1 (en) Multi-layer construction structure of the structure using double-wall PC and construction method thereof
KR101954387B1 (en) Grid precast concrete structure and constructing method thereof
KR101334071B1 (en) The needless filling structure in the junction of pc beam and vertical member
KR101395129B1 (en) Precast panel and slab construction method using the same
KR102222834B1 (en) Slim transfer mat structure and construction method with reverse drop panel
JP6177151B2 (en) Independent foundation reinforcement structure and independent foundation
KR200414349Y1 (en) Connection structure of precast concrete structure
KR101105883B1 (en) Foundation mat construction method of high-rise concrete building
KR101324884B1 (en) Hybrid building construction method combining dry type and wet type
KR101124820B1 (en) Combination Structure
KR101753744B1 (en) Structure and Constructing Method of Integrated Pier-Base
JP6849491B2 (en) Exposed column base structure of steel columns and its construction method
KR101697361B1 (en) Prefabricated columns and beams and slabs connecting structure

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20150727

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20160920

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20170316

NORF Unpaid initial registration fee
PC1904 Unpaid initial registration fee
