KR20160080098A - 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 - Google Patents
리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 Download PDFInfo
- Publication number
- KR20160080098A KR20160080098A KR1020160078639A KR20160078639A KR20160080098A KR 20160080098 A KR20160080098 A KR 20160080098A KR 1020160078639 A KR1020160078639 A KR 1020160078639A KR 20160078639 A KR20160078639 A KR 20160078639A KR 20160080098 A KR20160080098 A KR 20160080098A
- Authority
- KR
- South Korea
- Prior art keywords
- temperature
- composite oxide
- period
- lithium
- section
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Abandoned
Links
Images
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/485—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of mixed oxides or hydroxides for inserting or intercalating light metals, e.g. LiTi2O4 or LiTi2OxFy
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01D—COMPOUNDS OF ALKALI METALS, i.e. LITHIUM, SODIUM, POTASSIUM, RUBIDIUM, CAESIUM, OR FRANCIUM
- C01D15/00—Lithium compounds
- C01D15/02—Oxides; Hydroxides
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
- H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
-
- Y02E60/122—
Landscapes
- Chemical & Material Sciences (AREA)
- Inorganic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Inorganic Compounds Of Heavy Metals (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
본 발명은 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물에 관한 것으로서, 더욱 상세하게는 전이 금속 전구체를 제조하는 단계, 상기 전이 금속 전구체와 리튬 화합물을 혼합하는 단계, 및 상기 혼합물을 소성하는 단계를 포함하는 리튬 복합 산화물 제조 방법에 있어서, 상기 혼합물을 소성하는 단계는 승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간으로 구성되며, 상기 제 2 온도 유지 구간은 20 부피% 내지 99 부피%의 산소 함유 분위기에서 소성되는 것인 리튬 복합 산화물의 제조 방법 및 이에 의하여 제조된 리튬 복합 산화물에 관한 것이다.
Description
본 발명은 리튬 복합 산화물의 제조방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물에 관한 것으로서, 더욱 상세하게는 전이 금속 전구체를 제조하고, 리튬 화합물을 혼합한 후, 소성 과정을 승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간으로 구성하여 특정 구간에서 소성하는 것을 특징으로 하는 리튬 복합 산화물의 제조 방법 및 이에 의하여 제조된 리튬 복합 산화물에 관한 것이다.
모바일 기기에 대한 기술과 수요가 증가함에 따라 에너지원으로서 이차전지의 수요가 급격히 증가하고 있고, 그러한 이차전지 중 높은 에너지 밀도와 작동 전위를 나타내고, 사이클 수명이 길며, 자기 방전율이 낮은 리튬 이차전지가 상용화되어 널리 사용되고 있다.
리튬 이차전지의 양극 활물질로는 리튬 함유 코발트 산화물(LiCoO2)이 주로 사용되고 있고, 그 외에 층상 결정 구조의 LiMnO2, 스피넬 결정구조의 LiMn2O4 등의 리튬 함유 망간 산화물과, 리튬 함유 니켈 산화물(LiNiO2)의 사용도 고려되고 있다.
상기 양극 활물질들 중 LiCoO2은 수명 특성 및 충방전 효율이 우수하여 가장 많이 사용되고 있지만, 구조 안정성이 떨어지고, 원료로서 사용되는 코발트의 자원적 한계로 인해 고가이므로 전기자동차 등과 같은 중대형 전지분야의 동력원으로 대량 사용하기에는 가격 경쟁력에 한계가 있다는 단점이 있다. LiMnO2, LiMn2O4 등의 리튬 망간 산화물은 원료로서 사용되는 망간의 자원이 풍부하여 가격이 저렴하고, 환경 친화적이며, 열적 안전성이 우수하다는 장점이 있지만, 용량이 작고, 고온 특성 및 사이클 특성 등이 열악하다는 문제점이 있다.
이러한 리튬 복합 산화물을 제조하는 방법은 일반적으로 전이 금속 전구체를 제조하고, 상기 전이 금속 전구체와 리튬 화합물을 혼합한 후, 상기 혼합물을 소성하는 단계를 포함한다. 이때, 상기 리튬 화합물로는 LiOH 및 Li2CO3로 이루어진 군에서 선택되는 하나 이상인 것이 바람직하다. 생산 비용의 절감을 위해서는 Li 화합물로 보다 저가인 Li2CO3를 사용하는 것이 더욱 바람직하다.
그러나, 일반적으로 Li2CO3를 Li 화합물로 사용하는 경우, Li2CO3 가 분해되면서 CO2를 발생시켜 반응을 위한 Li2CO3의 추가적인 분해가 열역학적으로 방해될 수 있기 때문에, 더 이상 반응이 진행되지 않아, 반응 후 Li2CO3가 잔류하게 되는 문제가 있다. 특히, 이러한 잔류 Li2CO3는 전지 내에서 전해액 등과 반응하여 가스 발생 및 스웰링(swelling) 현상을 유발함으로써, 고온 안전성이 심각하게 저하되는 문제를 야기시킨다.
본 발명은 상기와 같은 종래 기술의 문제점을 해결하기 위하여 잔류 리튬을 줄이면서 양극활물질 특성을 향상시키면서 동시에 경제적인 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물을 제공하는 것을 목적으로 한다.
본 발명은 상기와 같은 종래 기술의 문제점을 해결하기 위하여 전이 금속 전구체를 제조하는 단계; 상기 전이 금속 전구체와 리튬 화합물을 혼합하는 단계; 및 상기 혼합물을 소성하는 단계; 를 포함하는 리튬 복합 산화물 제조 방법에 있어서, 상기 혼합물을 소성하는 단계는 승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간으로 구성되며, 상기 제 1 온도 유지 구간의 온도 및 상기 제 2 온도 유지 구간의 온도는 700℃ 내지 800℃에서 각각 6시간 동안 유지되고, 상기 제 1 온도 유지 구간의 온도 및 상기 제 2 온도 유지 구간의 온도는 동일하고, 상기 제 2 온도 유지 구간은 20 부피% 내지 99 부피%의 산소 함유 분위기에서 소성되며, 상기 냉각 구간은 냉각 속도가 90℃/h 내지 110℃/h로 제어되는 것인 리튬 복합 산화물의 제조 방법을 제공한다.
일 실시예에 있어서, 상기 제 2 온도 유지 구간과 상기 냉각 구간은 20 부피% 내지 99 부피%의 산소 함유 분위기에서 소성되고, 상기 승온 구간과 제 1 온도 유지 구간은 공기 분위기에서 소성되는 것인 리튬 복합 산화물의 제조 방법을 제공한다.
일 실시예에 있어서, 상기 승온 구간은 승온 속도가 30℃/h 내지 300℃/h로 제어되는 것인 리튬 복합 산화물의 제조 방법을 제공한다.
본 발명은 또한, 본 발명의 제조 방법에 의하여 제조된 리튬 복합 산화물을 제공한다.
일 실시예에 있어서, 상기 리튬 복합 산화물은 산화물 전체 중량을 기준으로 LiOH의 함량이 0.5 중량% 미만, Li2CO3의 함량이 1 중량% 미만인 리튬 복합 산화물을 제공한다.
일 실시예에 있어서, 상기 리튬 복합 산화물은 아래의 화학식 1로 표시되는 리튬 복합 산화물을 제공한다.
[화학식 1] LixNi1-y-zCoyMzO2
(0.98≤x≤1.1, 0.1≤y≤0.35, 0.03≤z≤0.35, M은 Al, Zn, Ti, V, Cr, Mn, Fe 및 Y로 이루어지는 군으로부터 선택되는 적어도 일종의 금속 원소이다)
본 발명에 의한 리튬 복합 산화물의 제조방법에 의하면, 소성 공정에서 산소 투입 구간을 특정함으로써 Li 화합물로서 Li2CO3를 사용하는 경우에도, 특정한 반응 조건에 의해 층상 결정 구조가 안정적으로 유지되므로, 고온에서 소결 공정을 수행할 수 있으며, 잔류 Li의 양이 최소화된 양극 활물질을 제조할 수 있다.
또한, 본 발명에 의한 리튬 복합 산화물의 제조방법에 의하면, 소성 온도를 동일하게 유지하면서 산소 투입 구간을 구분함으로써 경제적으로 리튬 복합 산화물을 제조할 수 있다.
도 1은 본 발명의 일 실시예에 의해 잔류 리튬의 양을 측정하기 위한 것으로, 알칼리 정량법인 Warder method를 적용한 것이다.
이하 본 발명을 아래 실시예에 의하여 더욱 상세하게 설명한다. 그러나, 본 발명이 아래 실시예에 의하여 한정되는 것은 아니다.
<실시예 1> NCA 계열 리튬 복합 산화물 제조
공침반응에 의하여 NiCoAlOH 전구체를 제조하였다. 상기 제조된 NiCoAlOH 전구체에 Li2CO3 를 첨가하고, 공기를 2L/min 의 속도로 공급하면서 100℃/h의 속도로 750℃ 까지 승온시킨 후, 6시간 동안 750℃에서 소성하였다. 이후 산소를 첨가한 공기를 10 L/min의 속도로 공급하면서 6시간 동안 750℃에서 소성하였다. 냉각 구간에서 산소를 첨가한 공기를 10 L/min의 속도로 6시간 동안 공급하면서, 100℃/h의 냉각 속도로 냉각시켜서 Ni, Co, 및 Al 을 포함하는 리튬 복합 산화물을 제조하였다.
<실시예 2> NCA 계열 리튬 복합 산화물 제조
승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간 등 전 구간에서 산소를 10 L/min의 속도로 공급한 점을 제외하고는 상기 실시예 1과 동일한 방법으로 Li[Ni0.80Co0.15Al0.05]O2 를 제조하였다.
<비교예 1>
상기 실시예 1에서, 제 2 온도 유지 구간을 포함하는 전체 구간에서 산소 공급을 실시하지 않은 것을 제외하고는 상기 실시예 1과 동일한 방법으로 Li[Ni0.80Co0.15Al0.05]O2 를 제조하였다.
<비교예 2>
상기 실시예 1에서, 제 1 온도 유지 구간 및 냉각 구간에서 산소를 적용한 것을 제외하고는 상기 실시예 1과 동일한 방법으로 Li[Ni0.80Co0.15Al0.05]O2 를 제조하였다.
<실험예> 잔류 리튬 측정
잔류 리튬의 양은 알칼리 정량법인 Warder method를 적용하여 측정하였다. 구체적으로, 약 10g의 양극활물질을 250mL 비이커에 투입한 후 탈이온수(DIW) 약 100g을 비이커에 투입하였다. 이때, 투입된 양극활물질과 DIW의 정확한 중량을 측정 및 기록하였다. 상기 양극활물질이 담지된 비이커를 15분간 교반 후 거름 종이를 이용하여 침전물을 걸러낸 여과액을 얻었다. 약 50g의 상기 여과액을 정밀 적정 시험 장치인 Auto-titrator에 투입하였다. 0.1N HCl 용액과 상기 여과액이 투입되는 동시에 교반이 되며, 투입되는 HCl의 양과 pH가 나타난다. pH가 3 이하가 될 때 적정 실험을 마무리하였다.
도 1에 나타내 그래프를 이용 및 실험을 통하여 pH가 급격히 변하는 EQP1과 EQP2를 측정하고, 잔류 LiOH와 Li2CO3를 얻었다.
즉, 도 1에서 시료 여과액에 HCl 용액 투입량(X축)이 증가할수록 pH(Y축)는 검은 실선처럼 감소하며 pH가 급격히 변하는 EQP1과 EQP2를 다음 계산식에 적용하여 잔류 LiOH와 Li2CO3 를 결정하였다.
상기 두 식에서 각각이 나타내는 바는 다음과 같다.
Q1: HCl 투입량 (mL, EQP1)
Q2: HCl 투입량 (mL, EQP2-EQP1)
LiOH M.W.: LiOH 분자량 (g/mol)
Li2CO3 M.W.: Li2CO3 분자량 (g/mol)
HCl con.: 적정에 사용된 HCl 용액의 농도 (mol/liter)
DIW: DIW 투입량 (g)
Solution: 적정에 사용된 여과액 중량 (g)
Powder: 적정에 사용된 양극 시료의 중량 (g)

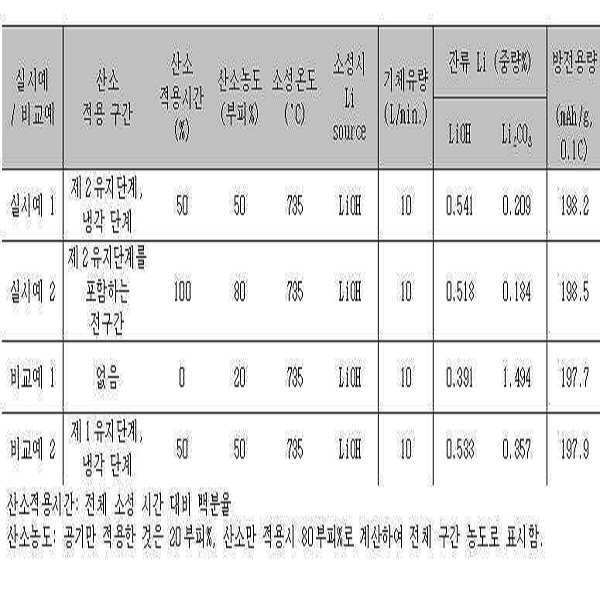

실시예 1 및 2와 비교예 1 및 2에서 수행한 실험 조건 및 그 결과를 하기 표 1에 나타내었다.
상기 표 1에서 나타낸 바와 같이, 제 2 온도 유지 단계에 산소를 적용한 실시예 1 및 2의 경우 잔류 리튬 및 방전 용량 특성이 모두 우수하게 나타남을 확인할 수 있었다.
<
실시예
3>
NCM
계열 리튬 복합 산화물 제조
공침반응에 의하여 NiCoMnOH 전구체인 Ni0 . 6Co0 . 2Mn0 . 2(OH)2 를 제조하였다. 상기 제조된 Ni0 . 6Co0 . 2Mn0 .2(OH)2 전구체에 Li2CO3를 첨가하고, 공기를 10 L/min의 속도로 공급하면서 120℃/h의 속도로 850℃까지 승온시킨 후, 제 1 온도 유지 구간에서 공기를 10 L/min의 속도로 공급하였다. 제 2 온도 유지 구간의 후반부 50%의 시간 동안 산소를 10 L/min으로 공급하였다. 냉각 구간에서는 공기를 10L/min 의 속도로 공급하면서, 120℃/h 의 냉각 속도로 자연 냉각시켜서 Ni, Co, 및 Mn 을 포함하는 리튬 복합 산화물 Li[Ni0.6Co0.2Mn0.2]O2를 제조하였다.
<
실시예
4>
NCM
계열 리튬 복합 산화물 제조
상기 실시예 3에서, 승온 구간 및 제 1 온도 유지구간에서 air를 10 L/min으로 공급하여 소성 후, 제2 온도 유지 구간에서 산소를 10 L/min 공급하면서 소성 한 공정을 수행한 것을 제외하고는 상기 실시예 3과 동일한 방법으로 리튬 복합 산화물 Li[Ni0.6Co0.2Mn0.2]O2를 제조하였다.
<
실시예
5>
NCM
계열 리튬 복합 산화물 제조
상기 실시예 3에서, 승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간에서 산소를 10 L/min의 속도로 공급한 점을 제외하고는 상기 실시예 3과 동일한 방법으로 Li[Ni0.80Co0.15Al0.05]O2 를 제조하였다.
* < 비교예 3>
상기 실시예 3에서, 전체 구간에서 산소 공급 공정을 수행하지 않은 것을 제외하고는 상기 실시예 3과 동일한 방법으로 리튬 복합 산화물 Li[Ni0.6Co0.2Mn0.2]O2를 제조하였다.
<
비교예
4>
상기 실시예 3에서, 제 1 온도 유지 구간에서만 산소를 10 L/min으로 공급하면서 소성 공정을 수행한 것을 제외하고는 상기 실시예 3과 동일한 방법으로 리튬 복합 산화물 Li[Ni0.6Co0.2Mn0.2]O2를 제조하였다.
상기 실시예 3 내지 5, 비교예 3 및 4의 실험 조건 및 결과를 하기 표 2에 나타내었다.
Claims (3)
- 전이 금속 전구체를 제조하는 단계;
상기 전이 금속 전구체와 리튬 화합물을 혼합하는 단계; 및
상기 혼합물을 소성하는 단계;
를 포함하는 리튬 복합 산화물 제조 방법에 있어서,
상기 혼합물을 소성하는 단계는 승온 구간, 제 1 온도 유지 구간, 제 2 온도 유지 구간, 및 냉각 구간으로 구성되며,
상기 제 1 온도 유지 구간의 온도 및 상기 제 2 온도 유지 구간의 온도는 700℃ 내지 800℃에서 각각 6시간 동안 유지되고,
상기 제 1 온도 유지 구간의 온도 및 상기 제 2 온도 유지 구간의 온도는 동일하고,
상기 제 2 온도 유지 구간은 20 부피% 내지 99 부피%의 산소 함유 분위기에서 소성되며,
상기 냉각 구간은 냉각 속도가 90℃/h 내지 110℃/h로 제어되는 것인 리튬 복합 산화물의 제조 방법.
- 제 1 항에 있어서,
상기 제 2 온도 유지 구간과 상기 냉각 구간은 20 부피% 내지 99 부피%의 산소 함유 분위기에서 소성되고, 상기 승온 구간과 제 1 온도 유지 구간은 공기 분위기에서 소성되는 것인 리튬 복합 산화물의 제조 방법.
- 제 1 항에 있어서,
상기 승온 구간은 승온 속도가 30℃/h 내지 300℃/h로 제어되는 것인 리튬 복합 산화물의 제조 방법.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160078639A KR20160080098A (ko) | 2016-06-23 | 2016-06-23 | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160078639A KR20160080098A (ko) | 2016-06-23 | 2016-06-23 | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 |
Related Parent Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020150100957A Division KR20150091026A (ko) | 2015-07-16 | 2015-07-16 | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20160080098A true KR20160080098A (ko) | 2016-07-07 |
Family
ID=56499844
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020160078639A Abandoned KR20160080098A (ko) | 2016-06-23 | 2016-06-23 | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR20160080098A (ko) |
-
2016
- 2016-06-23 KR KR1020160078639A patent/KR20160080098A/ko not_active Abandoned
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101292757B1 (ko) | 입자 전체 농도 구배 리튬이차전지 양극활물질, 이의 제조 방법, 및 이를 포함하는 리튬 이차 전지 | |
| KR101567039B1 (ko) | 리튬 이차 전지용 양극활물질의 제조 방법 및 이에 의하여 제조된 리튬 이차 전지용 양극활물질 | |
| KR20230098502A (ko) | 단결정형 다원계 양극재 및 이의 제조 방법과 응용 | |
| KR101612601B1 (ko) | 리튬이차전지용 양극활물질 | |
| KR101378580B1 (ko) | 양극활물질, 상기 양극활물질을 포함하는 리튬 이차 전지 및 상기 리튬 이차 전지를 전기화학적으로 활성화시키는 방법 | |
| CN101809788A (zh) | 非水电解质二次电池用正极活性物质以及使用其的非水电解质二次电池 | |
| CN106410186A (zh) | 一种富锂层状氧化物正极材料的制备方法及应用 | |
| CN109796052B (zh) | 正极材料及其制备方法和锂离子电池 | |
| KR20140119621A (ko) | 리튬 과량 양극활물질 제조용 전구체 및 이에 의하여 제조된 리튬 과량 양극활물질 | |
| JP2019512450A (ja) | リチウム二次電池正極活物質の製造方法及びこれにより製造されたリチウム二次電池正極活物質 | |
| KR20150080199A (ko) | 2차 전지용 양극 활물질의 제조방법 및 이에 의하여 제조되는 2차 전지용 양극 활물질 | |
| CN109786734A (zh) | 一种锂二次电池高镍正极材料的制备方法 | |
| KR102131738B1 (ko) | 양극 활물질의 제조방법 | |
| WO2020152910A1 (ja) | 全固体リチウムイオン電池用酸化物系正極活物質、全固体リチウムイオン電池用酸化物系正極活物質の前駆体の製造方法、全固体リチウムイオン電池用酸化物系正極活物質の製造方法及び全固体リチウムイオン電池 | |
| CN118811877A (zh) | 一种三烧三元正极材料及其制备方法和应用 | |
| KR101762282B1 (ko) | 안전성이 향상된 리튬이온전지용 고용량 양극소재 및 이의 제조방법 | |
| JP6624631B2 (ja) | リチウム遷移金属複合酸化物及びその製造方法 | |
| KR20140087319A (ko) | 리튬 복합 산화물 제조 방법 및 이에 의하여 제조된 리튬 복합 산화물 | |
| CN112582587A (zh) | 一种以单晶为核的核壳结构高镍正极材料及其制备方法 | |
| KR20190107555A (ko) | 리튬 이온 전지용 산화물계 양극 활물질, 리튬 이온 전지용 산화물계 양극 활물질 전구체의 제조 방법, 리튬 이온 전지용 산화물계 양극 활물질의 제조 방법, 리튬 이온 전지용 양극 및 리튬 이온 전지 | |
| KR102027460B1 (ko) | 리튬 이차 전지용 양극활물질의 제조 방법 및 이에 의하여 제조된 리튬 이차 전지용 양극활물질 | |
| JP2008103100A (ja) | 非水電解質二次電池用正極活物質およびその焼成用治具 | |
| KR20150091026A (ko) | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 | |
| KR20050047291A (ko) | 리튬이차전지용 양극 활물질 및 그 제조방법 | |
| KR20160080098A (ko) | 리튬 복합 산화물의 제조 방법 및 상기 제조 방법에 의하여 제조된 리튬 복합 산화물 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A107 | Divisional application of patent | ||
| A201 | Request for examination | ||
| PA0107 | Divisional application |
Comment text: Divisional Application of Patent Patent event date: 20160623 Patent event code: PA01071R01D Filing date: 20150716 Application number text: 1020150100957 |
|
| PA0201 | Request for examination | ||
| N231 | Notification of change of applicant | ||
| PG1501 | Laying open of application | ||
| PN2301 | Change of applicant |
Patent event date: 20160707 Comment text: Notification of Change of Applicant Patent event code: PN23011R01D |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20160720 Patent event code: PE09021S01D |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20170328 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20171026 |
|
| NORF | Unpaid initial registration fee | ||
| PC1904 | Unpaid initial registration fee |
