本発明は、エポキシ樹脂組成物、電子部品実装構造体およびその製造方法に関する。
近年、半導体製品の薄型化、小型化が求められており、パネルレベルパッケージ（ＰＬＰ）およびウエハレベルパッケージ（ＷＬＰ）といわれるパッケージ技術が注目されている。ＰＬＰおよびＷＬＰの中でも、ファンアウトパネルレベルパッケージ（ＦＯＰＬＰ）およびファンアウトウエハレベルパッケージ（ＦＯＷＬＰ）は、半導体チップ等の外側にまで再配線を形成することができるため、実装面積を半導体チップ等の面積に比べて大きくすることが可能である。ＦＯＰＬＰやＦＯＷＬＰはパッケージ基板を用いないことから、従来の半導体製品に比べて薄型であり、さらに配線長が短くなるため、伝送速度を高速化することもできる。
半導体封止材には、電気絶縁性、耐熱性、耐湿性などが求められており、硬化性のエポキシ樹脂およびフィラーと称される無機物を含む組成物を用いることが主流である。フィラーの含有量を大きくすることで、半導体封止材の熱膨張率を低く抑えることができる。
半導体封止材の硬化物を研削して薄型化を図る場合、研磨面には高い平坦性が求められる。特許文献１は、機能素子のウエハ上に絶縁樹脂層を形成した後、犠牲層と呼ばれる樹脂層で覆った後、絶縁樹脂層および犠牲層を研削または研磨し、表面を平坦化する技術を提案している。犠牲層は、その後、除去される。
特表２０１３－５２８３１８号公報
電子機器の高機能化に伴い、半導体製品においては高密度な配線が求められている。再配線層の回路幅／回路間隔（Ｌ／Ｓ）は、５μｍ／５μｍに達しており、更に微細化する傾向にある。平坦な支持体上に再配線層を形成してからフリップチップ接続して樹脂封止する組み立て方法では、配線パターンは一般には安定である。一方、半導体素子等の電子部品を樹脂封止後に封止材を研磨して研磨面に再配線層を形成する場合、微細な再配線層を形成するためには、研磨面に高い平坦性が求められる。平坦な支持体上に再配線層を形成してからフリップチップ接続して樹脂封止する組み立て方法であっても、両面に再配線層を形成するような場合は、他方の再配線層は封止材表面を研磨して形成するので、同様に研磨面に高い平坦性が求められる。
しかし、半導体封止材の硬化物を研磨すると、研磨面に孔が形成され、凹凸が生じることがある。研磨面における凹凸は、フィラーの脱落などにより生じると考えられている。論理上は、フィラーの粒径を小さくすればフィラーに由来する凹凸を小さくすることができるが、フィラーを微小化すると半導体封止材が高粘度化して作業性が低下するため含有量をあげることができず、微小化には限界がある。すなわち、フィラーの粒径を制御することにより研磨面の凹凸を抑制することは困難である。
本発明の一側面は、エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤と、を含むエポキシ樹脂組成物であって、前記エポキシ樹脂組成物の硬化物を研磨して得られる研磨面において、２５ｍｍ2の範囲に観測される前記中空粒子の断面に由来する直径５μｍより大きい孔の数が、１個以下である、エポキシ樹脂組成物に関する。
本発明の別の側面は、電子部品もしくは基板と、前記電子部品もしくは基板を封止するエポキシ樹脂組成物の硬化物と、を具備し、前記エポキシ樹脂組成物は、エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤と、を含み、前記硬化物が、研磨面を有し、前記研磨面において、２５ｍｍ2の範囲に観測される前記中空粒子の断面に由来する直径５μｍより大きい孔の数が、１個以下である、電子部品実装構造体に関する。
本発明の更に別の側面は、電子部品もしくは基板と、上記エポキシ樹脂組成物と、を準備する工程と、前記エポキシ樹脂組成物で前記電子部品もしくは基板を封止するとともに前記エポキシ樹脂組成物を硬化させ、前記電子部品もしくは基板と前記エポキシ樹脂組成物の硬化物とを含む封止体を形成する工程と、前記硬化物の一部を研磨して研磨面を形成する工程と、前記研磨面に再配線層を形成する工程と、を含む電子部品実装構造体の製造方法に関する。
本発明によれば、硬化後、研磨されたときに平坦性の高い研磨面を形成し得るエポキシ樹脂組成物を提供することができる。また、本発明によれば、平坦性の高い研磨面を有する電子部品実装構造体を提供することができる。
実施例１で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。 実施例２で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。 実施例３で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。 比較例１で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。 比較例２で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。 比較例３で得られた研磨面を、超深度カラー３Ｄ形状測定顕微鏡を用いて撮影した画像であり、中空粒子の断面に由来する孔を示す図である。
本発明の実施形態に係るエポキシ樹脂組成物は、エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤とを含む。エポキシ樹脂組成物の硬化物を研磨して得られる研磨面において、２５ｍｍ2の範囲に観測される中空粒子の断面に由来する直径５μｍより大きい孔の数は、１個以下であり、０．１個以下が好ましく、直径５μｍより大きい孔が実質的に存在しないことがより好ましい。このような研磨面は、微細な凹凸をほとんど有さないため、例えば再配線層を形成するためのコーティング材料の膜を形成するのに適している。平坦性の高い研磨面にコーティング材料を塗布する場合、コーティング材料の膜に平坦性が踏襲され、膜表面の平坦性も高くなる。
なお、中空粒子の断面に由来する孔とは、貫通孔ではなく、中空粒子の中空に由来する窪みを意味する。また、孔が円形でないときは、孔の最大径を孔の直径と見なす。
エポキシ樹脂組成物の硬化物の研磨面において、２５ｍｍ2の範囲に観測される中空粒子の断面に由来する孔の数は、例えば、超深度カラー３Ｄ形状測定顕微鏡（例えば（株）キーエンス製、ＶＫ－９５１０）により測定することができる。具体的には、研磨面から無作為に選択される２５ｍｍ2の範囲の１０領域において、中空粒子の断面に由来する孔の直径および個数を測定し、所定の大きさの孔の個数の平均値を求めればよい。孔の直径もしくは最大径についても同様の装置により測定すればよい。
球状溶融シリカは、例えば、粉砕したシリカ粉末を高温の火炎中で溶融し、表面張力により球状化させたものである。シリカの溶融時に気体が混入することで、中空部を含む中空粒子が副生成物として生成する。そのため、エポキシ樹脂組成物の硬化物には、中空粒子が含まれ得る。中空粒子を含む硬化物を研磨すると、研磨面には、中空粒子の断面に由来する孔が形成される。このような孔の存在により、研磨面に微細な凹凸が形成される。したがって、微細な凹凸の形成を回避するには、中空粒子を制御することが有効である。
エポキシ樹脂組成物の硬化物の研磨面において、２５ｍｍ2の範囲に観測される中空粒子の断面に由来する孔の数を測定するときには、エポキシ樹脂組成物を例えば１５０℃で１時間熱硬化させて硬化物を形成すればよい。１５０℃で１時間熱硬化する前に、例えば１００～１２５℃で１０～２０分間加熱してもよい。
研磨面の形成方法は、特に限定されないが、表面粗さ（算術平均粗さ：Ｒａ）が０．２μｍ以下の領域が形成されるまで硬化物を研磨して、研磨面を形成することが好ましい。表面粗さは、研磨面のうち、直径１．５μｍより大きい孔を有さない領域で測定すればよい。表面粗さは、ＪＩＳ Ｂ０６０１（１９９４）に準拠した測定距離１００μｍの線粗さとして測定すればよく、例えば、超深度カラー３Ｄ形状測定顕微鏡（例えば（株）キーエンス製、ＶＫ－９５１０）により測定することができる。
エポキシ樹脂組成物は、電子部品の封止材として用い得る。中でも、エポキシ樹脂組成物は、ＰＬＰ、ＷＬＰといったパッケージ用途での封止材として用いられる圧縮成形用材料として適している。ただし、成形方法は圧縮成形に限るものではなく、印刷成形、トランスファー成形、ディスペンサなどによる塗布成形などであってもよい。このような成形用材料には、液状のエポキシ樹脂組成物、半硬化状態（いわゆるＢステージ）のエポキシ樹脂組成物、シート状に成形されたエポキシ樹脂組成物、顆粒状に造粒されたエポキシ樹脂組成物などが含まれる。
コーティング材料は、再配線形成用材料であり得る。ＷＬＰの中のＦＯＷＬＰや、ＰＬＰの中のＦＯＰＬＰでは、研磨面に微細な再配線層が形成される。微細な凹凸をほとんど有さず、平坦性の高い研磨面に再配線形成用材料を塗布する場合、再配線形成用材料の膜表面の平坦性も高くなる。よって、研磨面に微細な再配線層をより正確に形成することが容易となり、再配線の断線も生じにくい。
本実施形態に係るエポキシ樹脂組成物は、大面積の電子部品もしくは基板を封止するのに適している。また、エポキシ樹脂組成物は、半導体素子等を搭載した電子部品もしくは基板に対してアンダーフィルとオーバーモールドとを一括して行う場合の封止材（モールドアンダーフィル材）としても適している。なお、本実施形態において、基板とは、電子部品を具備する基板、電子部品の集合体もしくは電子部品そのものを意味する。
大面積の基板は、例えばウエハレベルパッケージ（ＷＬＰ）もしくはパネルレベルパッケージ（ＰＬＰ）といったパッケージを形成し得る。中でもＦＯＰＬＰおよびＦＯＷＬＰは、より大面積の再配線層を形成し得る点で注目されている。大面積の基板とは、直径２００ｍｍ（８インチ）以上もしくは直径３００ｍｍ （１２インチ）以上のウエハ、面積３００００ｍｍ2以上のパネルもしくはウエハ、３００ｍｍ角以上（例えば３２０ｍｍ×３２０ｍｍ）もしくは４００ｍｍ角以上（例えば４１０ｍｍ×５１５ｍｍ、５０８ｍｍ×６１０ｍｍ、５００ｍｍ×５１０ｍｍ、６１０ｍｍ×４５７ｍｍ）のサイズのパネル等であり得る。基板の片面あたり、エポキシ樹脂組成物により封止される領域の面積は、基板面積の例えば９０％以上であればよく、片面封止であってもよく、両面封止であってもよい。
基板には、ウエハおよびパネルの他に、電子部品を具備するガラス基板、樹脂基板、プリント配線基板等も包含される。ウエハとしては、シリコンウエハ、サファイアウエハ、化合物半導体ウエハなどが挙げられる。樹脂基板としては、ビスマレイミドトリアジン基板、ポリイミド基板、フッ素樹脂基板などが挙げる。
エポキシ樹脂組成物の硬化物を研磨して得られる研磨面において、２５ｍｍ2の範囲に観測される中空粒子の断面に由来する直径５μｍより大きい孔の数は、１個以下であり、０．１個以下がより好ましく、実質的には存在しないことが最も好ましい。また、直径３μｍより大きい孔の数は、１個以下が好ましく、０．１個以下がより好ましく、直径３μｍより大きい孔は実質的に存在しないことが最も好ましい。更には、直径２μｍより大きい孔の数は、２個以下が好ましく、１個以下がより好ましく、０．１個以下がさらに好ましく、直径２μｍより大きい孔は実質的に存在しないことが最も好ましい。これにより、回路幅／回路間隔（Ｌ／Ｓ）が２μｍ／２μｍよりも微細な再配線層を研磨面に形成することも容易となる。
なお、エポキシ樹脂組成物を１５０℃で１時間熱硬化させて得られた硬化物の研磨面から無作為に選択される２５ｍｍ2の範囲の１０領域において、直径５μｍより大きい孔（または直径３μｍより大きい孔、もしくは直径２μｍより大きい孔）が観測されない場合、エポキシ樹脂組成物は、実質的に直径５μｍ（または３μｍもしくは２μｍ）より大きい中空を有する中空粒子を含まないと見なすことができる。
次に、本発明の実施形態に係る電子部品実装構造体は、電子部品もしくは基板と、電子部品もしくは基板を封止するエポキシ樹脂組成物の硬化物とを具備する。電子部品は、例えば半導体チップを含むデバイスであり得るが、特に限定されない。エポキシ樹脂組成物の硬化物は、研磨面を有する。
研磨面において、算術平均粗さ（Ｒａ）は、０．２μｍ以下が好ましく、０．１５μｍ以下がより好ましい。
次に、本発明の実施形態に係る電子部品実装構造体の製造方法は、（i）電子部品もしくは基板と、上記エポキシ樹脂組成物とを準備する工程と、（ii）エポキシ樹脂組成物で電子部品もしくは基板を封止するとともにエポキシ樹脂組成物を硬化させ、電子部品もしくは基板とエポキシ樹脂組成物の硬化物とを含む封止体を形成する工程と、（iii）硬化物の一部を研磨して研磨面を形成する工程と、（iv）研磨面にコーティング材料膜もしくは再配線層を形成する工程とを含む。
以下、エポキシ樹脂組成物をＦＯＰＬＰやＦＯＷＬＰの圧縮成形用材料（封止材）として用いる場合を例にとって説明する。
工程（i）
電子部品としては、例えば、樹脂フィルム上に配列された複数の個片化された半導体チップの集合体が準備される。このような集合体は、例えば、半導体ウエハをダイシングで個片化した後、樹脂フィルムに載置することにより準備される。
エポキシ樹脂組成物は、エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤とを含む組成物として調製される。
工程（ii）
エポキシ樹脂組成物による電子部品の封止は、例えば、圧縮成形により行われるが、成形方法は圧縮成形に限るものではなく、印刷成形、トランスファー成形、ディスペンサなどによる塗布成形などであってもよい。圧縮成形では、例えば、金型内に電子部品とエポキシ樹脂組成物とが配置され、所定の圧力下でエポキシ樹脂組成物が加熱される。エポキシ樹脂組成物が硬化することにより、封止体が形成される。
硬化条件は、特に限定されないが、硬化を十分に進行させるためには、加熱（成形時加熱）と後硬化とを行うことが好ましい。
加熱（成形時加熱）は成形方法により異なるが、５０～２００℃で行うことが好ましく、７０～１８０℃で行うことがより好ましい。加熱の時間は成形方法により異なるが、１秒～１２０分が好ましく、３秒～３０分がより好ましい。
後硬化は成形時加熱の条件などにより異なるが、８０～２００℃で行うことが好ましく、１００～１８０℃で行うことがより好ましい。後硬化の時間は成形時加熱条件などにより異なるが、１０～３００分間が好ましく、３０～１８０分間がより好ましい。
工程（iii）
次に、エポキシ樹脂組成物の硬化物の一部を研磨して、再配線層を形成するための研磨面を形成する。研磨は、封止体の片面だけに対して行ってもよく、両面に対して行ってもよい。すなわち、必要に応じて、封止体の両面に再配線層を形成してもよい。このとき、研磨面のＲａが０．２μｍ以下、更には０．１５μｍ以下になるまで硬化物を研磨することが好ましい。研磨はグラインダーなどの研磨機を用いて機械的研磨を実施してもよいし、化学的研磨を実施してもよい。
工程（iv）
研磨面には、例えば、コーティング材料もしくは再配線形成用材料の膜が形成される。コーティング材料もしくは再配線形成用材料の膜を形成する方法は、特に限定されないが、例えば、ロール塗工、スクリーン塗工、グラビア塗工、スピンコート法、ダイコート法、スプレーコート法などにより、コーティング材料もしくは再配線形成用材料を塗布する方法などが挙げられる。研磨面は、平坦性が高いため、コーティング材料もしくは再配線形成用材料の膜を均一な厚みで容易に形成することができる。再配線（ＲＤＬ）の形成、バンプ形成などが行われた後、ダイシングを行えば、個片化されたデバイス（電子部品実装構造体）が得られる。
次に、エポキシ樹脂組成物を構成する材料について更に説明する。
（エポキシ樹脂）
エポキシ樹脂組成物に含まれるエポキシ樹脂としては、特に限定されないが、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＡＤ型エポキシ樹脂、ビスフェノールＳ型エポキシ樹脂等のビスフェノール型エポキシ樹脂；ビスフェノール型エポキシ樹脂が部分縮合したオリゴマー混合物；ビスフェノールフルオレン型エポキシ樹脂、ビスクレゾールフルオレン型エポキシ樹脂等のフルオレン型エポキシ樹脂；１，６－ビス（２，３－エポキシプロポキシ）ナフタレン等のナフタレン型エポキシ樹脂；ビフェニル型またはテトラメチルビフェニル型エポキシ樹脂；トリグリシジル－ｐ－アミノフェノール（ｐ－アミノフェノール型エポキシ樹脂）などのアミノフェノール型エポキシ樹脂；ジグリシジルアニリンなどのアニリン型エポキシ樹脂；ジグリシジルオルソトルイジンなどのトルイジン型エポキシ樹脂；テトラグリシジルジアミノジフェニルメタンなどのジアミノジフェニルメタン型エポキシ樹脂等のグリシジルアミン型エポキシ樹脂；ジエポキシリモネン等の脂環式エポキシ樹脂；ジシクロペンタジエン型エポキシ樹脂；トリメチロールプロパントリグリシジルエーテル、トリメチロールメタントリグリシジルエーテル、トリメチロールエタントリグリシジルエーテル等のトリメチロールアルカン型エポキシ樹脂；ポリエーテル型エポキシ樹脂；シリコーン変性エポキシ樹脂；ノボラック型エポキシ樹脂；カテコールジグリシジルエーテル、レゾルシンジグリシジルエーテル、フタル酸ジグリシジルエーテル、２，５－ジイソプロピルヒドロキノンジグリシジルエーテル、ヒドロキノンジグリシジルエーテル等のベンゼン環を１個有する一核体芳香族エポキシ樹脂類；これらの核水添型エポキシ樹脂などを用いることができる。これらは単独で用いてもよく、２種以上を組み合わせて使用してもよい。これらの中では、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＡＤ型エポキシ樹脂、ナフタレン型エポキシ樹脂、ノボラック型エポキシ樹脂が好ましく、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ナフタレン型エポキシ樹脂がより好ましく、ナフタレン型エポキシ樹脂が耐湿性の点でさらに好ましい。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよい。
エポキシ樹脂組成物中、エポキシ樹脂の含有量は、耐熱性、耐湿性、電気絶縁性などに優れた硬化物を得るために、１～３０質量％であることが好ましく、３～１０質量％であることがより好ましい。
（溶融シリカ）
エポキシ樹脂組成物には、エポキシ樹脂組成物の硬化物の熱膨張率を低く抑えるために、溶融シリカが含まれる。溶融シリカとしては、球状溶融シリカ、破砕溶融シリカなどを用いることができる。流動性の点からは球状溶融シリカが好ましい。球状溶融シリカとしては、粉砕したシリカ粉末を高温の火炎中で溶融し、表面張力により球状化させたものが主流である。
球状溶融シリカには、溶融時に気体が混入することで、中空部を含む中空粒子が副生成物として生成する。溶融シリカを含むエポキシ樹脂組成物の硬化物を研磨して得られる研磨面の中空粒子の断面に由来する孔の直径は、溶融シリカの粒径にも影響される。中空粒子の断面に由来する孔の直径を小さくする観点から、溶融シリカの平均粒径は、１０μｍ以下であることが好ましく、７μｍ以下であることがより好ましい。ただし、エポキシ樹脂組成物の高粘度化を抑制するとともに溶融シリカの含有量を高める観点から、溶融シリカの平均粒径は１μｍより大きいことが好ましく、２μｍより大きいことがより好ましい。
硬化前のエポキシ樹脂組成物に含まれる溶融シリカの平均粒径は、例えば、体積粒度分布の累計体積５０％における粒径（Ｄ５０）として求められる。平均粒径（Ｄ５０）は、レーザー回折式の粒度分布測定装置を用いて、レーザー回折法によって測定すればよい。硬化前のエポキシ樹脂組成物は、その性状にかかわらず、エポキシ樹脂などを溶解する溶剤を用いて溶融シリカのみを分離可能である。
また、中空粒子の断面に由来する孔の直径を小さくする観点から、溶融シリカの最大粒径は、２５μｍ以下が好ましく、２０μｍ以下であることがより好ましい。なお、トップカットされた溶融シリカを用いる場合は、最大粒径はトップカット値を意味する。
溶融シリカの粒径は、例えば、風力による精密分級により調整することができる。また破壊分級、湿式分級などの精密分級で、大きい中空を有する粒子を選択的に除外することもできる。
エポキシ樹脂組成物中の溶融シリカの含有量は、５０～９５質量％であることが好ましく、７０～９０質量％であることがより好ましい。
（硬化剤）
エポキシ樹脂組成物に含まれる硬化剤としては、酸無水物、フェノール樹脂、アミン化合物などを用いることができる。
酸無水物としては、特に限定されないが、例えば、無水フタル酸、ヘキサヒドロ無水フタル酸、アルキルヘキサヒドロ無水フタル酸（例えばメチルヘキサヒドロ無水フタル酸）、テトラヒドロ無水フタル酸、アルキルテトラヒドロ無水フタル酸（例えば３－メチルテトラヒドロ無水フタル酸）、トリアルキルテトラヒドロ無水フタル酸、無水ハイミック酸、無水コハク酸、無水メチルナジック酸、無水トリメリット酸、無水ピロメット酸、メチルノルボルナン－２，３－ジカルボン酸などを挙げることができる。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよい。
フェノール樹脂としては、特に限定されないが、フェノールノボラック樹脂が好ましい。フェノールノボラック樹脂は、フェノール類またはナフトール類（例えば、フェノール、クレゾール、ナフトール、アルキルフェノール、ビスフェノール、テルペンフェノール、ナフトールなど）と、ホルムアルデヒドとを、縮合重合させたものである。より具体的には、フェノールノボラック樹脂、クレゾールノボラック樹脂、ブチルフェノールノボラック等のアルキルフェノールノボラック樹脂、ビフェニルフェノールノボラック樹脂、テルペンフェノールノボラック樹脂、α－ナフトールノボラック樹脂、β－ナフトールノボラック樹脂、ジシクロペンタジエンクレゾール、ポリパラビニルフェノール、ビスフェノールＡ型ノボラック、キシリレン変性ノボラック、デカリン変性ノボラック、ポリ（ジ－ｏ－ヒドロキシフェニル）メタン、ポリ（ジ－ｍ－ヒドロキシフェニル）メタン、ポリ（ジ－ｐ－ヒドロキシフェニル）メタンなどが挙げられる。これらのうち耐水性の観点からはナフトールノボラック樹脂が好ましい。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよい。
アミン化合物としては、特に限定されないが、例えば、テトラメチルジアミノジフェニルメタン、テトラエチルジアミノジフェニルメタン、ジエチルジメチルジアミノジフェニルメタン、ジメチルジアミノトルエン、ジアミノジブチルトルエン、ジアミノジプロピルトルエン、ジアミノジフェニルスルホン、ジアミノジトリルスルホン、ジエチルジアミノトルエン、ビス（４－アミノ－３－エチルフェニル）メタン、ポリテトラメチレンオキシド－ジ－ｐ－アミノベンゾエートなどを用いることができる。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよい。
硬化剤は、エポキシ基１当量に対して、硬化剤の官能基の当量数が０．０５～１．５当量、さらには０．１～１．２当量となる量を用いることが好ましい。これにより、エポキシ樹脂組成物の硬化性が高くなり、硬化物の強度が高くなる。
（その他）
エポキシ樹脂組成物には、エポキシ樹脂、溶融シリカ、硬化剤以外に、硬化促進剤、シランカップリング剤などが含まれてもよい。カーボンブラック、消泡剤、レベリング剤、顔料、応力緩和剤、プレゲル化剤、イオンキャッチャーなどを目的に応じて、適量添加することもできる。
硬化促進剤としては、特に限定されないが、イミダゾール系硬化促進剤、リン系硬化促進剤、アミン系硬化促進剤、有機金属化合物、ホスホニウム塩系硬化促進剤、双環式アミジン類とその誘導体、有機金属化合物もしくは有機金属錯体、ポリアミンの尿素化物などが挙げられる。硬化促進剤は、潜在性を有することが好ましい。潜在性硬化促進剤としては、例えば、イミダゾール系促進剤、リン系促進剤、アミン系硬化促進剤、マイクロカプセル型硬化促進剤などが挙げられる。硬化促進剤を用いる場合、配合量は、エポキシ樹脂１００質量部に対して、０．１～４０質量部が好ましく、１～３０質量部がより好ましい。
イミダゾール系硬化促進剤としては、イミダゾール、２－メチルイミダゾール、２－エチルイミダゾール、１－イソブチル－２－メチルイミダゾール、２－エチル－４－メチルイミダゾール、２－フェニルイミダゾール、２－フェニル－４－メチルイミダゾール、１－ベンジル－２－メチルイミダゾール、１－ベンジル－２－フェニルイミダゾール、１，２－ ジメチルイミダゾール、１－シアノエチル－２－メチルイミダゾール、１－シアノエチル－２－エチル－４－メチルイミダゾール、１－シアノエチル－２－ウンデシルイミダゾール、１－シアノエチル－２－フェニルイミダゾール等の２－置換イミダゾール化合物、１－シアノエチル－２－ウンデシルイミダゾリウムトリメリテイト、１－シアノエチル－２－フェニルイミダゾリウムトリメリテイト等のトリメリット酸塩、２，４－ジアミノ－６－［２'－メチルイミダゾリル－（１'）］－エチル－ｓ－トリアジン、２，４－ジアミノ－６－［２'－ウンデシルイミダゾリル－（１'）］－エチル－ｓ－トリアジン、２， ４－ジアミノ－６－［２'－エチル－４'－メチルイミダゾリル－（１'）］－エチル－ｓ－トリアジン等のトリアジン付加物、２，４－ジアミノ－６－［２’－メチルイミダゾリル－（１'）］－エチル－ｓ－トリアジンイソシアヌル酸付加物、２－フェニルイミダゾールイソシアヌル酸付加物、２－メチルイミダゾールイソシアヌル酸付加物、２－フェニル－４，５－ジヒドロキシメチルイミダゾール及び２－フェニル－４－メチル－５－ジヒドロキシメチルイミダゾール等が挙げられる。
リン系硬化促進剤としては、トリブチルホスフィン等のトリアルキルホスフィン化合物、 トリフェニルホスフィン等のトリアリールホスフィン化合物が挙げられる。
アミン系硬化促進剤としては、２，４，６－トリス（ジメチルアミノメチル）フェノール、ジエチルアミン、トリエチルアミン、ジエチレンテトラミン、トリエチレンテトラミンおよび４，４－ジメチルアミノピリジン等が挙げられる。アミン系硬化促進剤は、アミンアダクトであってもよい。
有機金属化合物もしくは有機金属錯体としては、ナフテン酸亜鉛、ナフテン酸コバルト、オクチル酸スズ 、オクチル酸コバルト、ビスアセチルアセトナートコバルト（II）およびトリスアセチルアセトナートコバルト（III）等が挙げられる。
マイクロカプセル型硬化促進剤としては、例えば、アミン化合物の粉末をエポキシ樹脂中に分散した微粒子組成物等を使用することができる。アミン化合物は、所望の増粘倍率に基づいて選択すればよい。アミン化合物としては、脂肪族第一アミン、脂環式第一アミン、芳香族第一アミン、脂肪族第二アミン、脂環式第二アミン、芳香族第二アミン、イミダゾール化合物、イミダゾリン化合物、これらの化合物とカルボン酸、スルホン酸、イソシアネートまたはエポキシ化合物との反応生成物等が挙げられる。これらは１種または２種以上を併用することができる。例えば、脂肪族第一アミン、脂環式第一アミン、芳香族第一アミン、脂肪族第二アミン、脂環式第二アミン、芳香族第二アミン、イミダゾール化合物またはイミダゾリン化合物と上記反応生成物とを併用してもよい。アミン化合物の粉末の平均粒径は、５０μｍ以下が好ましく、１０μｍ以下がより好ましい。ここでも平均粒径は、体積粒度分布の累計体積５０％における粒径（Ｄ５０）として求められる。アミン化合物の粉末は、融点または軟化点が６０℃以上であることが、室温もしくは２５℃での増粘を抑える観点から好ましい。
シランカップリング剤は、溶融シリカの表面と反応させ、エポキシ樹脂組成物中での溶融シリカの分散性を高めるために配合される。シランカップリング剤としては、３－グリシドキシプロピルトリメトキシシラン、３－グリシドキシプロピルトリエトキシシラン、２－（３，４－エポキシシクロヘキシル）エチルトリメトキシシラン、２－（３，４－エポキシシクロヘキシル）エチルトリエトキシシラン、ビニルトリメトキシシラン、ビニルトリエトキシシランなどを用いることができる。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよい。シランカップリング剤を用いる場合、配合量は、溶融シリカ１００質量部に対して、０．０５～５質量部が好ましく、０．１～３質量部がより好ましい。
（エポキシ樹脂組成物の調製）
エポキシ樹脂組成物は、各成分を所定の比率で配合し、例えば６０～４８０分間攪拌し、その後、減圧下で脱泡してから用いるとよい。エポキシ樹脂組成物は、液状またはシート状であってもよく、半硬化状態であってもよい。
（コーティング材料）
研磨面に塗布などにより膜化されるコーティング材料としては、特に限定されず、エポキシ樹脂組成物の硬化物の用途に応じて選択することができる。エポキシ樹脂組成物をＦＯＷＬＰやＦＯＰＬＰの封止材として用いる場合、再配線形成用材料として、例えば表面保護膜形成用材料が選択される。表面保護膜形成用材料には、例えば、感光性ポリイミド、感光性ポリベンゾオキサゾールなどが用いられる。再配線形成用材料の膜を形成する方法は、特に限定されず、例えば、スピンコート法、ダイコート法、スプレーコート法、デイップ、インクジェット、スクリーン印刷、ジェットディスペンスなどにより、研磨面に再配線形成用材料を塗布する方法などが挙げられる。塗膜形成後、露光、現像、エッチングなどの処理を経て、再配線層が形成される。または研磨面にスパッタリングや無電解メッキでシード層（Ｃｕなど）を形成し、パターン形成してから、再配線層を形成してもよい。再配線層はＣｕ、Ｃｕ合金、Ａｌ、Ａｌ合金等であってよい。
［実施例］
以下、本発明を実施例および比較例に基づいて具体的に説明するが、本発明は以下の実施例に限定されるものではない。
［実施例１］
（１）エポキシ樹脂組成物の調製
以下を配合して１２０分間攪拌し、その後、減圧下で脱泡してエポキシ樹脂組成物を調製した。
＜エポキシ樹脂＞ １００質量部
ビスフェノールＡ型エポキシ樹脂（日本化薬株式会社製、ＲＥ－３１０、エポキシ当量１８４ｇ／ｅｑ）
＜硬化剤＞ １００質量部
メチルテトラヒドロ無水フタル酸（日立化成株式会社製、酸無水物当量１６４ｇ／ｅｑ）
＜硬化促進剤＞ ６質量部
アミンアダクト系潜在性硬化促進剤（味の素株式会社製、アミキュアＰＮ－２３）
＜シランカップリング剤＞ ３質量部
３－グリシドキシプロピルトリメトキシシラン
＜カーボンブラック＞ １質量部
三菱化学株式会社製、＃２６００
＜溶融シリカＡ＞ １５００質量部
溶融シリカＡは、精密分級により、できるだけ中空粒子を除去するとともに、最大粒径２０μｍ以下、平均粒径４．５μｍとしたものを用いた。最大粒径および平均粒径は、レーザー回折式の粒度分布測定装置を用いて、レーザー回折法によって測定した。
（２）試験片の作製
樹脂フィルム上に配列された複数の個片化された半導体チップ（厚さ１ｍｍ）上に、（１）で調製したエポキシ樹脂組成物を塗布し、圧縮成形により硬化させた。圧縮成形において、加熱は１２５℃で１０分間、後硬化は１５０℃で１時間とした。
（３）試験片の研磨
（２）で作製した試験片の硬化物の表面をグラインダーで研磨し、研磨面を形成した。
（４）評価
（３）で得られた試験片の硬化物の研磨面を、超深度カラー３Ｄ形状測定顕微鏡（（株）キーエンス製、ＶＫ－９５１０）を用いて測定した。研磨面の写真を図１に示す。また、研磨面から無作為に選択した２５ｍｍ2の範囲の１０領域において、中空粒子の断面に由来する孔の直径および個数を測定した。直径が１．５μｍより大きく５μｍ以下の孔、直径が５μｍより大きく１０μｍ以下の孔、直径が１０μｍより大きい孔の個数をそれぞれ測定し、平均値を求めた。結果を表１に示す。
孔によって凹凸が生じている平坦性の低い部分（凹凸部）について、観察された孔のうち、最も大きい孔の直径および深さ、ならびにその孔を有する中空粒子の粒径を測定し、研磨面の算術平均粗さ（Ｒａ）、最大高さ（Ｒｙ）、十点平均粗さ（Ｒｚ）を測定した。計測距離は１００μｍとした。孔のない平坦性の高い部分（平坦部）についても同様に、算術平均粗さ（Ｒａ）、最大高さ（Ｒｙ）、十点平均粗さ（Ｒｚ）を測定した。結果を表２に示す。
さらに、研磨面の表面に、感光性ポリイミド樹脂をスピンコートで塗布し、露光して硬化膜（硬化後膜厚５μｍ）を形成し、電子顕微鏡撮影（１００倍）でその硬化膜の表面観察を行った。
［実施例２］
溶融シリカとして溶融シリカＢを用いたこと以外、実施例１と同様にエポキシ樹脂組成物を調製し、試験片を作製した。溶融シリカＢは、精密分級により、できるだけ中空粒子を除去するとともに、最大粒径１０μｍ以下、平均粒径３μｍとしたものを用いた。研磨面の写真を図２に、研磨面を評価した結果を表１および表２に示す。
［実施例３］
溶融シリカとして溶融シリカＣを用いたこと以外、実施例１と同様にエポキシ樹脂組成物を調製し、試験片を作製した。溶融シリカＣは、風力による精密分級により、できるだけ中空粒子を除去するとともに、最大粒径１０μｍ以下、平均粒径２μｍとしたものを用いた。研磨面の写真を図３に、研磨面を評価した結果を表１および表２に示す。
［比較例１］
溶融シリカとして溶融シリカＤを用いたこと以外、実施例１と同様にエポキシ樹脂組成物を調製し、試験片を作製した。溶融シリカＤは、最大粒径２５μｍ以下、平均粒径７μｍのものを用いた。研磨面の写真を図４に、研磨面を評価した結果を表１および表２に示す。
［比較例２］
溶融シリカとして溶融シリカＥを用いたこと以外、実施例１と同様にエポキシ樹脂組成物を調製し、試験片を作製した。溶融シリカＥは、最大粒径が７５μｍ以下、平均粒径は２０μｍであった。研磨面の写真を図５に、研磨面を評価した結果を表１および表２に示す。
［比較例３］
溶融シリカとして溶融シリカＦを用いたこと以外、実施例１と同様にエポキシ樹脂組成物を調製し、試験片を作製した。溶融シリカＦは、溶融シリカＣの精密分級前の溶融シリカである。溶融シリカＦの最大粒径は４５μｍ、平均粒径は２μｍであった。研磨面の写真を図６に、研磨面を評価した結果を表１および表２に示す。

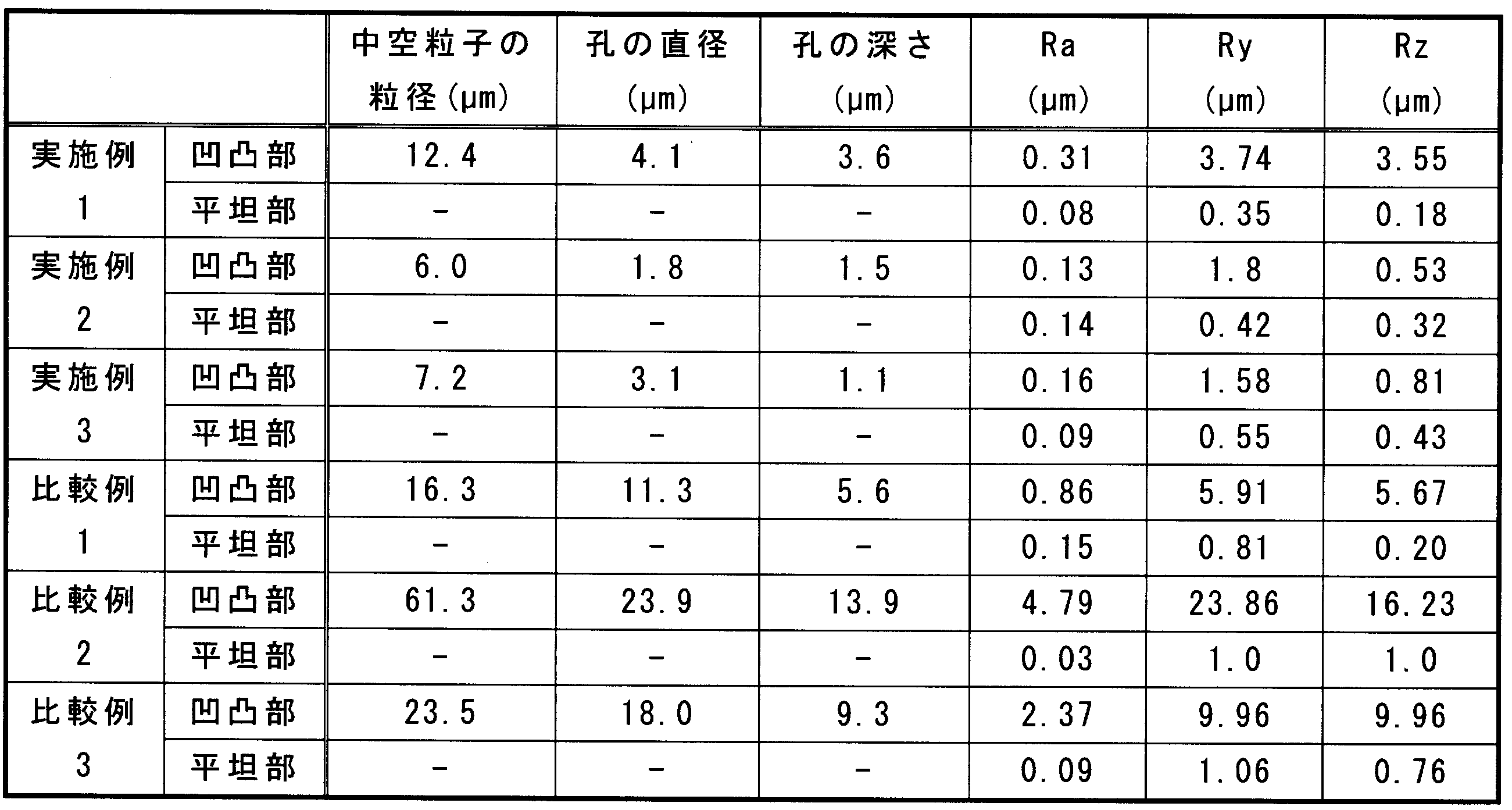

Figure 0007237828000001
Figure 0007237828000002
図１、図２および図３に示すように、実施例１、実施例２および実施例３で得られた試験片の研磨面でも、中空粒子の断面に由来する孔が観察された。しかし、いずれも直径が５μｍ以下の孔であった。直径が５μｍより大きな孔が存在しないことから、表２に示すように、研磨面の平坦性は非常に高いものであった。また、研磨面に形成した感光性ポリイミド樹脂硬化膜の表面も平坦性が非常に高いことが確認できた。
比較例１、比較例２および比較例３で得られた試験片の研磨面では、直径１０μｍ以下の孔が存在し、特に比較例１および比較例３では、直径５μｍ以下の孔も存在していた。しかし、その一方で、図４、図５および図６に示すように、直径１０μｍより大きな孔も確認された。このため、表２に示すように、研磨面の平坦性は低かった。また、研磨面に形成した感光性ポリイミド樹脂硬化膜の表面には凹部が観察され、平坦性が低いことがわかった。
本発明に係るエポキシ樹脂組成物によれば、硬化物を研磨したときに平坦性の高い研磨面を形成することができ、研磨面に微細な再配線層を形成することが可能である。本発明に係るエポキシ樹脂組成物は、ファンアウトウエハレベルパッケージ（ＦＯＷＬＰ）やファンアウトオアネルレベルパッケージ（ＦＯＰＬＰ）の封止材として有用である。
１：実施例１で観察された中空粒子断面に由来する孔
２：実施例２で観察された中空粒子断面に由来する孔
３：実施例３で観察された中空粒子断面に由来する孔
４：比較例１で観察された中空粒子断面に由来する孔
５：比較例２で観察された中空粒子断面に由来する孔
６：比較例３で観察された中空粒子断面に由来する孔

Claims (8)

  1. エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤と、を含むエポキシ樹脂組成物であって、
    前記エポキシ樹脂組成物中の前記溶融シリカの含有量が、７０～９０質量％であり、
    前記溶融シリカの最大粒径が５μｍより大きく、
    前記エポキシ樹脂組成物の硬化物を研磨して得られる研磨面であって、直径１．５μｍより大きい孔を有さない領域における算術平均粗さＲａが０．２μｍ以下になるまで研磨された研磨面において、２５ｍｍ２の範囲に観測される前記中空粒子の断面に由来する直径５μｍより大きい孔の数が、１個以下であり、
    前記エポキシ樹脂組成物を１５０℃で１時間熱硬化することにより形成された硬化物に前記研磨面を形成する、エポキシ樹脂組成物。
  2. 前記２５ｍｍ２の範囲に観測される前記中空粒子の断面に由来する直径２μｍより大きい孔の数が、１個以下である、請求項１に記載のエポキシ樹脂組成物。
  3. 溶融シリカの最大粒径が２５μｍ以下であり、平均粒径が１μｍより大きい、請求項１または２に記載のエポキシ樹脂組成物。
  4. 前記研磨面は再配線層を形成するための研磨面である、請求項１～３のいずれか１項に記載のエポキシ樹脂組成物。
  5. ファンアウトパネルレベルパッケージ用またはファンアウトウエハレベルパッケージ用の圧縮成形用材料である、請求項１～４のいずれか１項に記載のエポキシ樹脂組成物。
  6. 電子部品と、
    前記電子部品を封止するエポキシ樹脂組成物の硬化物と、を具備し、
    前記エポキシ樹脂組成物は、エポキシ樹脂と、中空粒子を含み得る溶融シリカと、硬化剤及び／又は硬化促進剤と、を含み、
    前記エポキシ樹脂組成物中の前記溶融シリカの含有量が、７０～９０質量％であり、
    前記溶融シリカの最大粒径が５μｍより大きく、
    前記硬化物が、直径１．５μｍより大きい孔を有さない領域における算術平均粗さＲａが０．２μｍ以下になるまで研磨された研磨面を有し、
    前記研磨面において、２５ｍｍ２の範囲に観測される前記中空粒子の断面に由来する直径５μｍより大きい孔の数が、１個以下である、電子部品実装構造体。
  7. 前記研磨面に再配線層が形成されている、請求項６に記載の電子部品実装構造体。
  8. 電子部品と、請求項１～５のいずれか１項に記載のエポキシ樹脂組成物と、を準備する工程と、
    前記エポキシ樹脂組成物で前記電子部品を封止するとともに前記エポキシ樹脂組成物を硬化させ、前記電子部品と前記エポキシ樹脂組成物の硬化物とを含む封止体を形成する工程と、
    前記硬化物の一部を研磨して研磨面を形成する工程と、
    前記研磨面に再配線層を形成する工程と、を含む電子部品実装構造体の製造方法。
JP2019523484A 2017-06-09 2018-05-30 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法 Active JP7237828B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2022198771A JP7420904B2 (ja) 2017-06-09 2022-12-13 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2017114687 2017-06-09
JP2017114687 2017-06-09
PCT/JP2018/020706 WO2018225599A1 (ja) 2017-06-09 2018-05-30 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2022198771A Division JP7420904B2 (ja) 2017-06-09 2022-12-13 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法

Publications (2)

Publication Number Publication Date
JPWO2018225599A1 JPWO2018225599A1 (ja) 2020-04-09
JP7237828B2 true JP7237828B2 (ja) 2023-03-13

Family

ID=64566175

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2019523484A Active JP7237828B2 (ja) 2017-06-09 2018-05-30 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法
JP2022198771A Active JP7420904B2 (ja) 2017-06-09 2022-12-13 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2022198771A Active JP7420904B2 (ja) 2017-06-09 2022-12-13 エポキシ樹脂組成物、電子部品実装構造体およびその製造方法

Country Status (5)

Country Link
US (1) US11608435B2 (ja)
JP (2) JP7237828B2 (ja)
KR (1) KR102582382B1 (ja)
CN (1) CN110651007A (ja)
WO (1) WO2018225599A1 (ja)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019073763A1 (ja) 2017-10-10 2019-04-18 味の素株式会社 硬化体及びその製造方法、樹脂シート及び樹脂組成物
JP7218575B2 (ja) * 2018-12-28 2023-02-07 住友ベークライト株式会社 半導体装置の製造方法
US11618835B2 (en) * 2020-08-18 2023-04-04 National Technology & Engineering Solutions Of Sandia, Llc Method of controlled conversion of thermosetting resins and additive manufacturing thereof by selective laser sintering
WO2024100934A1 (ja) * 2022-11-10 2024-05-16 ナミックス株式会社 エポキシ樹脂組成物、電子部品実装構造体および電子部品実装構造体の製造方法

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007204510A (ja) 2006-01-31 2007-08-16 Sumitomo Bakelite Co Ltd 半導体封止用エポキシ樹脂組成物及び半導体装置
JP2008130796A (ja) 2006-11-21 2008-06-05 Sumitomo Bakelite Co Ltd 多層プリント配線板用絶縁樹脂組成物、基材付き絶縁シート、多層プリント配線板及び半導体装置
JP2009009110A (ja) 2007-05-30 2009-01-15 Sumitomo Bakelite Co Ltd 感光性接着剤樹脂組成物、接着フィルムおよび受光装置

Family Cites Families (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS60210643A (ja) * 1983-11-30 1985-10-23 Denki Kagaku Kogyo Kk 充填剤及びその組成物
JP3434029B2 (ja) * 1994-07-25 2003-08-04 電気化学工業株式会社 エポキシ樹脂組成物
JPH09296073A (ja) * 1996-05-01 1997-11-18 Nitto Denko Corp 電気絶縁用注型樹脂組成物
EP0933809B1 (en) * 1998-02-02 2006-11-29 Shin-Etsu Chemical Co., Ltd. Method for mounting flip-chip semiconductor devices
US6303223B1 (en) * 1998-06-16 2001-10-16 Nippon Chemical Industrial Co., Ltd. Fused spherical silica for liquid sealant and liquid sealing resin composition
JP4714970B2 (ja) * 2000-08-03 2011-07-06 住友ベークライト株式会社 エポキシ樹脂組成物、プリプレグ及びそれを用いた銅張積層板
SG115586A1 (en) * 2002-11-12 2005-10-28 Nitto Denko Corp Epoxy resin composition for semiconductor encapsulation, and semiconductor device using the same
JP3888302B2 (ja) * 2002-12-24 2007-02-28 カシオ計算機株式会社 半導体装置
JP4306318B2 (ja) 2003-04-25 2009-07-29 コニカミノルタオプト株式会社 光拡散層の形成方法、光拡散フィルムとその製造方法及び光拡散層形成用のインクジェット装置
US7270845B2 (en) 2004-03-31 2007-09-18 Endicott Interconnect Technologies, Inc. Dielectric composition for forming dielectric layer for use in circuitized substrates
JP5005603B2 (ja) * 2008-04-03 2012-08-22 新光電気工業株式会社 半導体装置及びその製造方法
US9196509B2 (en) * 2010-02-16 2015-11-24 Deca Technologies Inc Semiconductor device and method of adaptive patterning for panelized packaging
US8799845B2 (en) 2010-02-16 2014-08-05 Deca Technologies Inc. Adaptive patterning for panelized packaging
WO2011155638A1 (en) 2010-06-11 2011-12-15 Nec Corporation Method of redistributing functional element
MY161145A (en) 2011-01-28 2017-04-14 Sumitomo Bakelite Co Epoxy resin composition for sealing, and electronic component device
JP5864299B2 (ja) * 2012-02-24 2016-02-17 味の素株式会社 樹脂組成物
TWI629306B (zh) * 2013-07-19 2018-07-11 Ajinomoto Co., Inc. Resin composition
JP6961943B2 (ja) 2015-02-09 2021-11-05 味の素株式会社 熱硬化性樹脂組成物
US9583472B2 (en) * 2015-03-03 2017-02-28 Apple Inc. Fan out system in package and method for forming the same
US20180327595A1 (en) 2015-11-18 2018-11-15 Sumitomo Seika Chemicals Co., Ltd. Epoxy resin composition, method for producing same, and use of composition
JP6713756B2 (ja) * 2015-11-19 2020-06-24 株式会社日本触媒 シリカ粒子及びその製造方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007204510A (ja) 2006-01-31 2007-08-16 Sumitomo Bakelite Co Ltd 半導体封止用エポキシ樹脂組成物及び半導体装置
JP2008130796A (ja) 2006-11-21 2008-06-05 Sumitomo Bakelite Co Ltd 多層プリント配線板用絶縁樹脂組成物、基材付き絶縁シート、多層プリント配線板及び半導体装置
JP2009009110A (ja) 2007-05-30 2009-01-15 Sumitomo Bakelite Co Ltd 感光性接着剤樹脂組成物、接着フィルムおよび受光装置

Also Published As

Publication number Publication date
JP2023036699A (ja) 2023-03-14
JP7420904B2 (ja) 2024-01-23
TW201903044A (zh) 2019-01-16
CN110651007A (zh) 2020-01-03
KR102582382B1 (ko) 2023-09-25
JPWO2018225599A1 (ja) 2020-04-09
US11608435B2 (en) 2023-03-21
WO2018225599A1 (ja) 2018-12-13
US20200172724A1 (en) 2020-06-04
KR20200016834A (ko) 2020-02-17

Similar Documents

Publication Publication Date Title
JP7420904B2 (ja) エポキシ樹脂組成物、電子部品実装構造体およびその製造方法
US9659883B2 (en) Thermally curable resin sheet for sealing semiconductor chip, and method for manufacturing semiconductor package
JP5911807B2 (ja) ｌｏｗ−ｋ誘電体含有半導体デバイスのためのアンダーフィルシーラントとして有用な硬化性樹脂組成物
JP2004210901A (ja) 液状エポキシ樹脂組成物及び電子部品装置
JP6763391B2 (ja) 樹脂組成物、硬化物、封止用フィルム及び封止構造体
WO2016072236A1 (ja) 樹脂組成物、半導体装置の製造方法及び半導体装置
JP2018039992A (ja) 樹脂組成物および該樹脂組成物を用いた三次元積層型半導体装置
JP7420559B2 (ja) 封止用樹脂組成物
JP2009057575A (ja) 液状エポキシ樹脂組成物及び電子部品装置
US20110241227A1 (en) Liquid resin composition and semiconductor device
JP5557158B2 (ja) フリップチップ接続用アンダーフィル剤、及びそれを用いる半導体装置の製造方法
JP6906228B2 (ja) 半導体装置
JP6388228B2 (ja) 半導体封止用液状エポキシ樹脂組成物とそれを用いた半導体装置
KR102403966B1 (ko) 고방열 igbt 전력 반도체 패키지 및 제조 방법
JP5929977B2 (ja) 液状エポキシ樹脂組成物及び電子部品装置
JP2012167138A (ja) プリアプライド用封止樹脂組成物、半導体チップおよび半導体装置
KR20210058107A (ko) 에폭시 복합 조성물 및 이를 포함하는 반도체 패키지
TW201620983A (zh) 樹脂組成物、及使用其的銅凸塊用液狀密封劑
JP2012224679A (ja) ２次実装アンダーフィル用封止材及び半導体装置

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20210226

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220315

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220427

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20220913

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20221213

C60 Trial request (containing other claim documents, opposition documents)

Free format text: JAPANESE INTERMEDIATE CODE: C60

Effective date: 20221213

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20221223

C21 Notice of transfer of a case for reconsideration by examiners before appeal proceedings

Free format text: JAPANESE INTERMEDIATE CODE: C21

Effective date: 20230110

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20230207

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20230301

R150 Certificate of patent or registration of utility model

Ref document number: 7237828

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
