JP7201625B2 - 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、コバルト触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法 - Google Patents

脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、コバルト触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法 Download PDF

Info

Publication number
JP7201625B2
JP7201625B2 JP2019568139A JP2019568139A JP7201625B2 JP 7201625 B2 JP7201625 B2 JP 7201625B2 JP 2019568139 A JP2019568139 A JP 2019568139A JP 2019568139 A JP2019568139 A JP 2019568139A JP 7201625 B2 JP7201625 B2 JP 7201625B2
Authority
JP
Japan
Prior art keywords
subscript
formula
functional
carbon atoms
hydrocarbon group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2019568139A
Other languages
English (en)
Other versions
JP2020525563A (ja
Inventor
オルセン、マシュー
ゴーンドローン、ジョン
チョウ、シアオユアン
ジョンソン、ウィリアム
マルシャン、クリスティーヌ
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dow Silicones Corp
Original Assignee
Dow Corning Corp
Dow Silicones Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dow Corning Corp, Dow Silicones Corp filed Critical Dow Corning Corp
Publication of JP2020525563A publication Critical patent/JP2020525563A/ja
Application granted granted Critical
Publication of JP7201625B2 publication Critical patent/JP7201625B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/06—Preparatory processes
    • C08G77/08—Preparatory processes characterised by the catalysts used
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/045—Polysiloxanes containing less than 25 silicon atoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/12—Polysiloxanes containing silicon bound to hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/14—Polysiloxanes containing silicon bound to oxygen-containing groups
    • C08G77/18—Polysiloxanes containing silicon bound to oxygen-containing groups to alkoxy or aryloxy groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
    • C08L83/04—Polysiloxanes

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Silicon Polymers (AREA)
  • Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Description

（関連出願の相互参照）
本出願は、米国特許法第１１９条（ｅ）に基づき、２０１７年６月２６日に出願された米国特許仮出願第６２／５２４６３９号の優先権を主張するものである。米国特許仮出願第６２／５２４６３９号は参照により本明細書に組み込まれる。
以下に示す反応スキームでは、白金触媒を使用したビニルトリメトキシシランと１，１，３，３－テトラメチルジシロキサンとのヒドロシリル化反応により、反応生成物としてα－付加分枝状異性体及びβ－付加直鎖状異性体を含む、混合物が得られる。
Figure 0007201625000001
しかしながら、この方法には、選択性によりβ－付加体／α－付加体が６５／３５のモル比でもたらされるという欠点がある。加えて、Ｐｔ触媒の迅速な除去又は不活化なく、「過剰ヒドロシリル化」が発生し、水素末端オルガノシロキサンオリゴマー上の両方の水素原子がビニルトリメトキシシラン分子と反応した副生成物、すなわち、αα付加体、αβ付加体、βα付加体、及び／又はββ付加体をもたらす。これらの副生成物の生成を最小限に抑えるための１つの方法は、モル過剰の１，１，３，３－テトラメチルジシロキサンを使用することである。しかしながら、この方法には、プロセスの不効率という欠点、及び比較的大量の未反応の１，１，３，３－テトラメチルジシロキサンを回収する必要があるという欠点がある。
以下の利点：１）高選択性及び／又は高収率でβ－付加体を生成すること、及び２）触媒の存在下で安定なβ－付加体を生成すること、のうちの１つ以上を提供することが、業界で必要とされている。
アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む生成物を選択的に調製する方法は、
１）
（Ａ）単位式（Ｉ）：
（ＨＲ１ ２ＳｉＯ１／２）ｅ（Ｒ１ ３ＳｉＯ１／２）ｆ（ＨＲ１ＳｉＯ２／２）ｇ（Ｒ１ ２ＳｉＯ２／２）ｈ（Ｒ１ＳｉＯ３／２）ｉ（ＨＳｉＯ３／２）ｊ（ＳｉＯ４／２）ｋ［式中、下付き文字ｅ、ｆ、ｇ、ｈ、ｉ、ｊ、及びｋは、５≧ｅ≧０、５≧ｆ≧０、１０≧ｇ≧０、５≧ｈ≧０であり、下付き文字ｉが０又は１であり、５≧ｊ≧０であり、下付き文字ｋが０又は１であるような値を有し、ただし、数値（ｅ＋ｇ＋ｊ）≧２、及び数値（ｅ＋ｆ＋ｇ＋ｈ＋ｉ＋ｊ＋ｋ）≦５０であり、各Ｒ１は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基である］のポリオルガノハイドロジェンシロキサンオリゴマーと、
（Ｂ）式（ＩＩ）：
Figure 0007201625000002
 ［式中、Ｒ１は、上述のとおりであり、各Ｒ２は、独立して、２～１８個の炭素原子を有する脂肪族不飽和一価炭化水素基であり、各Ｒ３は、独立して、１～１８個の炭素原子を有する一価炭化水素基であり、下付き文字ｃは、０又は１である］の脂肪族不飽和アルコキシシランと、
（Ｃ）コバルト錯体と、を含む出発原料を反応させることによって、アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む反応生成物を調製する工程と、
所望により、２）工程１）で調製したアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを単離する工程と、を含む。
アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーは、単位式：
Figure 0007201625000003
 ［式中、
Ｒ１、Ｒ３、並びに下付き文字ｃ、ｆ、ｈ、ｉ、及びｋは、上述のとおりであり、下付き文字ｂは、０～２であり、ｍ＞０であり、数値（ｍ＋ｎ＋ｏ＋ｐ）＝（ｅ＋ｇ＋ｊ）であり、各Ｄは、独立して、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、工程１）で生成された全てのＤ基の＞９０モル％は、直鎖状である］を有する。
アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーは、ポリアルコキシ官能性ポリオルガノシロキサンを調製する方法において有用である。ポリアルコキシ官能性ポリオルガノシロキサンを調製する方法は、
（１）
（ａ）上述のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーと、
（ｂ）１分子当たり、平均して少なくとも２個の脂肪族不飽和一価炭化水素基を有するポリオルガノシロキサンと、
（ｃ）ヒドロシリル化反応触媒と、を含む出発原料を反応させる工程、を含む。
アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む生成物を選択的に調製する方法は、
１）
（Ａ）単位式（Ｉ）：
（ＨＲ１ ２ＳｉＯ１／２）ｅ（Ｒ１ ３ＳｉＯ１／２）ｆ（ＨＲ１ＳｉＯ２／２）ｇ（Ｒ１ ２ＳｉＯ２／２）ｈ（Ｒ１ＳｉＯ３／２）ｉ（ＨＳｉＯ３／２）ｊ（ＳｉＯ４／２）ｋ［式中、下付き文字ｅ、ｆ、ｇ、ｈ、ｉ、ｊ、及びｋは、５≧ｅ≧０、５≧ｆ≧０、１０≧ｇ≧０、５≧ｈ≧０であり、下付き文字ｉが０又は１であり、５≧ｊ≧０であり、下付き文字ｋが０又は１であるような値を有し、ただし、数値（ｅ＋ｇ＋ｊ）≧２、及び数値（ｅ＋ｆ＋ｇ＋ｈ＋ｉ＋ｊ＋ｋ）≦５０であり、各Ｒ１は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基である］のポリオルガノハイドロジェンシロキサンオリゴマーと、
（Ｂ）式（ＩＩ）：

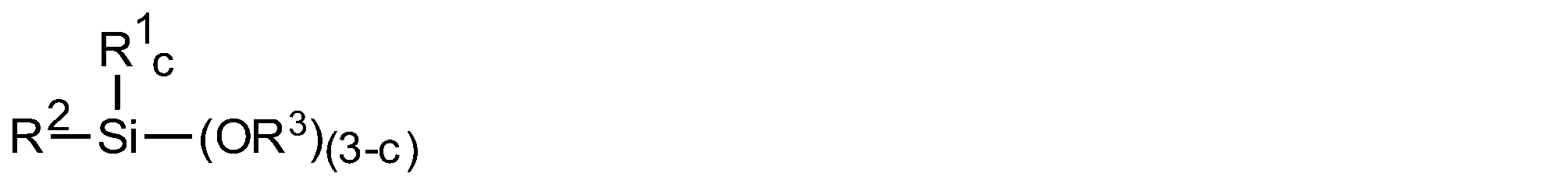

Figure 0007201625000004
 ［式中、各Ｒ２は、独立して、２～１８個の炭素原子を有する脂肪族不飽和一価炭化水素基であり、各Ｒ３は、独立して、１～１８個の炭素原子を有する一価炭化水素基であり、下付き文字ｃは、０又は１である］の脂肪族不飽和アルコキシシランと、
（Ｃ）コバルト錯体と、を含む出発原料を反応させることによって、アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む反応生成物を調製する工程と、
所望により、２）工程１）で調製したアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを単離する工程と、を含む。
上述の方法において有用である成分（Ａ）は、単位式（ＩＩＩ）：
（ＨＲ１ ２ＳｉＯ１／２）ｅ（Ｒ１ ３ＳｉＯ１／２）ｆ（ＨＲ１ＳｉＯ２／２）ｇ（Ｒ１ ２ＳｉＯ２／２）ｈ（Ｒ１ＳｉＯ３／２）ｉ（ＨＳｉＯ３／２）ｊ（ＳｉＯ４／２）ｋ［式中、下付き文字ｅ、ｆ、ｇ、ｈ、ｉ、ｊ、及びｋは、５≧ｅ≧０、５≧ｆ≧０、１０≧ｇ≧０、５≧ｈ≧０であり、下付き文字ｉが０又は１であり、５≧ｊ≧０であり、下付き文字ｋが０又は１であるような値を有し、ただし、数値（ｅ＋ｇ＋ｊ）≧２、及び数値（ｅ＋ｆ＋ｇ＋ｈ＋ｉ＋ｊ＋ｋ）≦５０であり、各Ｒ１は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基である］のポリオルガノハイドロジェンシロキサンオリゴマーである。あるいは、Ｒ１の一価炭化水素基は、１～１２個の炭素原子、あるいは１～１０個の炭素原子を有する。
Ｒ１に好適な一価炭化水素基としては、１～６個の炭素原子を有するアルキル基及び６～１０個の炭素原子を有するアリール基が挙げられるが、これらに限定されない。Ｒ１に好適なアルキル基は、メチル、エチル、プロピル（例えば、イソプロピル及び／又はｎ－プロピル）、ブチル（例えば、イソブチル、ｎ－ブチル、ｔｅｒｔ－ブチル及び／又はｓｅｃ－ブチル）、ペンチル（例えば、イソペンチル、ネオペンチル及び／又はｔｅｒｔ－ペンチル）、ヘキシル、並びに６個の炭素原子を有する分枝状飽和炭化水素基によって例示されるが、これらに限定されない。Ｒ１に好適なアリール基は、フェニル、トリル、キシリル、ナフチル、ベンジル、及びジメチルフェニルによって例示されるが、これらに限定されない。Ｒ１に好適な一価ハロゲン化炭化水素基としては、１～６個の炭素原子を有するハロゲン化アルキル基又は６～１０個の炭素原子を有するハロゲン化アリール基が挙げられるが、これらに限定されない。Ｒ１に好適なハロゲン化アルキル基は、１つ以上の水素原子がＦ又はＣｌなどのハロゲン原子で置換される上述のアルキル基によって例示されるが、これらに限定されない。例えば、フルオロメチル、２－フルオロプロピル、３，３，３－トリフルオロプロピル、４，４，４－トリフルオロブチル、４，４，４，３，３－ペンタフルオロブチル、５，５，５，４，４，３，３－ヘプタフルオロペンチル、６，６，６，５，５，４，４，３，３－ノナフルオロヘキシル、及び８，８，８，７，７－ペンタフルオロオクチル、２，２－ジフルオロシクロプロピル、２，３－ジフルオロシクロブチル、３，４－ジフルオロシクロヘキシル、及び３，４－ジフルオロ－５－メチルシクロヘプチル、クロロメチル、クロロプロピル、２－ジクロロシクロプロピル、及び２，３－ジクロロシクロペンチルは、好適なハロゲン化アルキル基の例である。Ｒ１に好適なハロゲン化アリール基は、１つ以上の水素原子がＦ又はＣｌなどのハロゲン原子で置換される上述のアリール基によって例示されるが、これらに限定されない。例えば、クロロベンジル及びフルオロベンジルは、好適なハロゲン化アリール基である。あるいは、各Ｒ１は、独立して、メチル、エチル、又はプロピルである。Ｒ１の各例は、同じであっても又は異なっていてもよい。あるいは、各Ｒ１は、メチル基である。好適なヒドリドシランの例としては、トリメチルシラン及びトリメトキシシランが挙げられる。
代替的実施形態では、成分（Ａ）は、式（ＩＶ）：
Figure 0007201625000005
 ［式中、各Ｒ１は、独立して、１～６個の炭素原子を有するアルキル基、６～１０個の炭素原子を有するアリール基、１～６個の炭素原子を有するハロゲン化アルキル基、又は６～１０個の炭素原子を有するハロゲン化アリール基であり、下付き文字ａは、最大２０の整数である］のα，γ－水素末端オルガノハイドロジェンシロキサンオリゴマーである。あるいは、下付き文字ａは、０～２０であり、あるいは下付き文字ａは、０～１０であり、あるいは、下付き文字ａは、０～５であり、あるいは下付き文字ａは、０又は１である。あるいは、下付き文字ａは、２～１０であってもよく、あるいは、下付き文字ａは、２～５である。好適なオルガノハイドロジェンシロキサンオリゴマーの例としては、１，１，３，３，５，５－ヘキサメチルトリシロキサン、１，１，３，３－テトラメチルジシロキサン、１，１，３，３，５，５－ヘキサエチルトリシロキサン、及び１，１，３，３－テトラエチルジシロキサンが挙げられる。あるいは、成分（Ａ）は、１，１，３，３－テトラメチルジシロキサンであってもよい。
式（ＩＶ）のオルガノハイドロジェンシロキサンオリゴマーが本方法で使用されるとき、生成物は、式（Ｖ）：
Figure 0007201625000006
 ［式中、Ｒ１並びに下付き文字ａ及びｃは、上述のとおりであり、Ｄは、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、Ｄの＞９０モル％は、直鎖状二価炭化水素基である］の生成されたアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む。
代替的実施形態では、成分（Ａ）オルガノハイドロジェンシロキサンオリゴマーは、単位式（ＶＩ）：（ＨＲ１ ２ＳｉＯ１／２）３（Ｒ１ ２ＳｉＯ２／２）ｑ（Ｒ１ＳｉＯ３／２）［式中、下付き文字ｑは、０～３である］を有する。この単位式のポリオルガノハイドロジェンシロキサンオリゴマーは、式（ＶＩＩ）：
Figure 0007201625000007
 ［式中、Ｒ１は、上述のとおりである］を有してもよい。このようなオルガノハイドロジェンシロキサンオリゴマーの例としては、式（Ｍｅ２ＨＳｉＯ１／２）３（ＰｒＳｉＯ３／２）［式中、Ｍｅはメチル基を表し、Ｐｒはプロピル基を表す］のシロキサンが挙げられる。
上述の方法において成分Ａ）に使用されるオルガノハイドロジェンシロキサンオリゴマーが、単位式（ＶＩ）又は（ＶＩＩ）を有するとき、生成物は、式（ＶＩＩＩ）のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含んでもよく、式（ＶＩＩＩ）は：
Figure 0007201625000008
 ［式中、Ｒ１及び下付き文字ｃは、上述のとおりであり、各Ｄは、独立して、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、Ｄの＞９０モル％は、直鎖状二価炭化水素基である］である。
本発明の代替的実施形態では、成分（Ａ）オルガノハイドロジェンシロキサンオリゴマーは、単位式（ＩＸ）：（ＨＲ１ ２ＳｉＯ１／２）２（Ｒ１ ２ＳｉＯ２／２）ｑ（ＨＲ１ＳｉＯ２／２）ｒ［式中、Ｒ１は、上述のとおりであり、下付き文字ｑは、０～３であり、下付き文字ｒは、０～３である］を有してもよい。この実施形態では、オルガノハイドロジェンシロキサンオリゴマーは、式（Ｘ）：
Figure 0007201625000009
 ［式中、Ｒ１は、上述のとおりである］を有してもよい。このようなオルガノハイドロジェンシロキサンオリゴマーの例としては、１，１，３，５，５－ペンタメチルトリシロキサンが挙げられる。この実施形態では、生成物は、式（ＸＩ）、式（ＸＩＩ）のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマー、又はこれらの組み合わせを含み、式（ＸＩ）は、

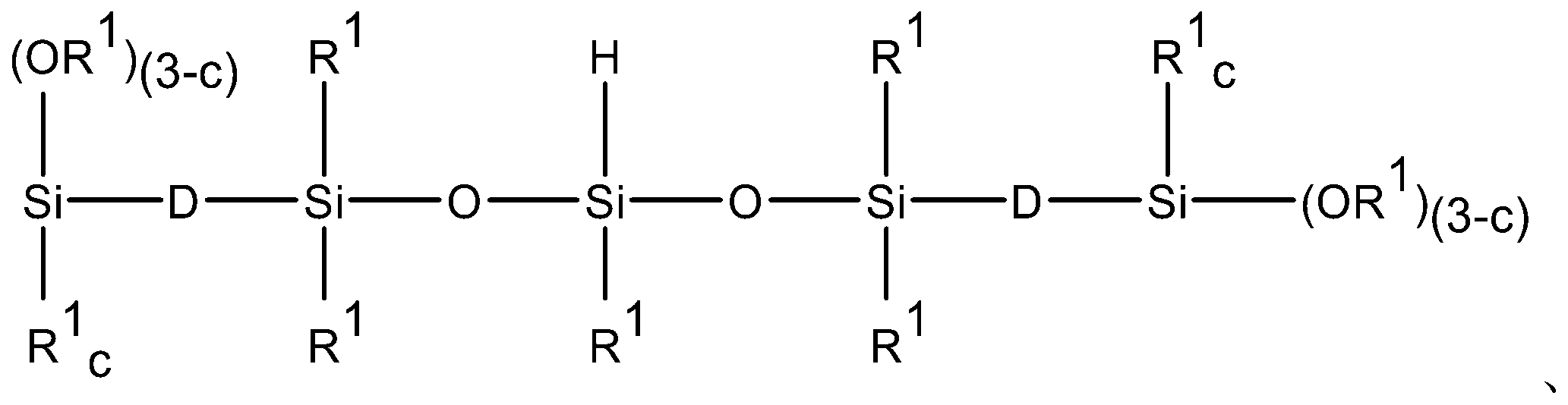

Figure 0007201625000010
 式（ＸＩＩ）は、
Figure 0007201625000011
 ［式中、Ｒ１及び下付き文字ｃは、上述のとおりである］である。
代替的実施形態では、成分（Ａ）オルガノハイドロジェンシロキサンオリゴマーは、環式である。環式オルガノハイドロジェンシロキサンオリゴマーは、単位式（ＸＩＩＩ）：（Ｒ１ ２ＳｉＯ２／２）ｖ（Ｒ１ＨＳｉＯ２／２）ｓ［式中、Ｒ１は、上述のとおりであり、下付き文字ｓは、≧３であり、下付き文字ｖは、≧０である］を有してもよい。あるいは、下付き文字ｓは、３～１４、あるいは３～９、あるいは３～６、あるいは３～５、あるいは４であってもよい。あるいは、下付き文字ｖは、０～１４、あるいは０～９、あるいは０～６、あるいは０～５、あるいは０であってもよい。この環式オルガノハイドロジェンシロキサンオリゴマーが成分（Ａ）として使用されるとき、生成物は、単位式（ＸＩＶ）：
Figure 0007201625000012
 ［式中、Ｒ、Ｒ１、Ｄ、並びに下付き文字ｃ及びｖは、上述のとおりであり、下付き文字ｔは、０以上であり、下付き文字ｕは、１以上であり、数値（ｔ＋ｕ）＝ｓである］のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含んでもよい。
上述の方法において有用な成分（Ｂ）は、式（ＸＶ）：Ｒ１ ｄＲ２Ｓｉ（ＯＲ３）（３－ｄ）［式中、各Ｒ１は、独立して、一価炭化水素基又は一価ハロゲン化炭化水素基（上述のように）であり、各Ｒ２は、独立して、脂肪族不飽和炭化水素基であり、各Ｒ３は、独立して、一価炭化水素基であり、下付き文字ｄは、０～１の整数である］の脂肪族不飽和アルコキシシランである。Ｒ２の脂肪族不飽和炭化水素基は、アルケニル基又はアルキニル基であってもよい。好適なアルケニル基としては、ビニル、アリル、プロペニル、ブテニル、及びヘキセニル、あるいはビニル、アリル、又はヘキセニル、並びにあるいはビニルが挙げられる。Ｒ３の一価炭化水素基は、Ｒ１について上述した一価炭化水素基であってもよい。
成分（Ｂ）は、脂肪族不飽和アルコキシシラン、例えば、ジアルケニルジアルコキシシランなどのジアルコキシシラン；アルケニルトリアルコキシシランなどのトリアルコキシシラン；によって例示されるもの、又はこれらの組み合わせを含んでもよい。好適な脂肪族不飽和アルコキシシランの例としては、ビニルトリメトキシシラン、アリルトリエトキシシラン、アリルトリメトキシシラン、ビニルトリエトキシシラン、ヘキセニルトリメトキシシラン、ビニルメチルジメトキシシラン、ヘキセニルメチルジメトキシシラン、ヘキセニルトリエトキシシラン、及びこれらの組み合わせが挙げられ、あるいはビニルトリメトキシシランが挙げられる。
成分（Ａ）及び成分（Ｂ）は、成分（Ａ）：成分（Ｂ）の相対モル量が１：１～＞１：１、あるいは１以上、すなわち、（Ａ）：（Ｂ）比≧１：１で存在する。あるいは、（Ａ）：（Ｂ）比は、５：１～１：１、あるいは２：１～１：１、あるいは１．５：１～１：１の範囲であってもよい。理論に束縛されるものではないが、成分（Ａ）の成分（Ｂ）に対するモル過剰は、生成物中の収率に好都合に影響を及ぼすことができると考えられる。
本明細書に記載の方法及び組成物において有用な成分（Ｃ）は、コバルト錯体である。コバルト錯体は、式（ＸＶＩ）：［Ｃｏ（Ｒ５）ｘ（Ｒ６）ｙ（Ｒ７）ｗ］ｚ［式中、数値（ｗ＋ｘ＋ｙ）＝４であり、下付き文字ｚは、１～６である］を有する。各Ｒ５は、一酸化炭素（ＣＯ）、イソニトリル（ＣＮＲ８）、シアノアルキル（ＮＣＲ８）、ＮＯ＋（ニトロシル若しくはニトロソニウムと呼ばれる）、又はシアノ（ＣＮ－）から選択される配位子であり、各Ｒ８は、独立して、１～１８個の炭素原子を有するアルキル基である。Ｒ５の正に帯電したニトロシル配位子は、触媒を正に帯電させる。Ｒ５が正に帯電している場合、負に帯電した対アニオン、例えば、ハロゲン原子（例えば、Ｃｌ若しくはＢｒ）、テトラフルオロボレート、ヘキサフルオロホスフェート、又はトリフレートが存在する。負に帯電したシアノ配位子は、触媒を負に帯電させる。Ｒ５が負に帯電している場合、正に帯電した対カチオン、例えば、ナトリウム、カリウム、テトラブチルアンモニウム、又はビス（トリフェニルホスファンイミニウムが存在する。各Ｒ６は、独立して、ジフェニルビスホスフィノエタン（ｄｐｐｅ）又はジフェニルビスホスフィノメタン（ｄｐｐｍ）などのジフェニル－ビスホスフィノアルカン配位子によって例示されるホスフィン配位子である。下付き文字ｙが＞０である場合、下付き文字ｚは、少なくとも２であってもよい。
各Ｒ７は、例えば、アニオン性配位子、例えば、ハライド（例えば、Ｂｒ－若しくはＣｌ－）、アルコキシド若しくは関連する含酸素化合物（oxygenate）（ＯＲ８－、若しくはアセチルアセトネート）、アミド（ＮＲ８ ２ －）、１～１８個の炭素原子を有するアルキル基、又はヒドリド（Ｈ－）である。場合によっては、この配位子を除去するために、錯体を活性化する必要がある。ハロゲン化物は、Ｌｉ［ＨＢＥｔ３］［式中、Ｅｔはエチル基を表す］などのヒドリドでの処理、又は銀塩、若しくはナトリウム若しくはリチウムなどのアルカリ金属による還元によって活性化することができる。アルコキシド又はアミドは、ヒドロシラン（別々に又は触媒反応におけるヒドロシランのいずれか）と反応すると活性化することができる。アルキル配位子（アニオン性炭素配位子、例えば、［ＣＨ２ＳｉＭｅ３］－、式中、Ｍｅはメチル基、又はＭｅ－、又はブチル－を表す）について、これらは、同様にヒドロシランで（例えば、錯体抜きで反応させて）活性化することができる。
ヒドリド配位子は、典型的には、触媒の活性形態で存在する。Ｃｏ２（ＣＯ）８が触媒として使用される場合、ｉｎ ｓｉｔｕで活性化され、Ｃｏ（Ｈ）（ＣＯ）４を形成することが予想される。
成分（Ｃ）に好適な触媒の例としては、ジコバルトオクタカルボニルが挙げられるが、これに限定されない。
上述の方法の工程（１）で使用される成分（Ｃ）の量は、様々な因子に応じて異なり、この因子には、成分（Ａ）に選択された特定のオルガノハイドロジェンシロキサンオリゴマー、成分（Ｂ）に選択された特定のアルコキシシラン、及び成分（Ａ）に選択されたオルガノハイドロジェンシロキサンオリゴマーを蒸散させることなく混合物を加熱することができる温度が挙げられる。しかしながら、成分（Ｃ）の量は、成分（Ａ）及び（Ｂ）の総量に基づいて、１百万分率（ｐｐｍ）～１００ｐｐｍ、あるいは５ｐｐｍ～８０ｐｐｍ、あるいは５ｐｐｍ～２０ｐｐｍのモル量のコバルト金属を提供するのに十分であることができる。本方法は、所望により、触媒の不活化又は除去を更に含んでもよい。しかしながら、適切な触媒担持では、触媒の不活化又は除去の工程を省略してもよい。
本明細書に記載の方法は、１気圧以上の圧力で行われてもよい。あるいは、本方法は、１気圧～１．５気圧で行われてもよい。工程１）は、０℃～１５０℃、あるいは２０℃～１５０℃、あるいは３０℃～１５０℃、あるいは５０℃～１００℃で行われてもよい。工程１）における加熱の温度は、選択される圧力を含む様々な因子に応じて異なるが、反応が実用的になるように十分に早く進行することを確実にするために、少なくとも２０℃で加熱することができる。加熱中の温度の上限は重要ではなく、選択される成分に依存する。すなわち、上限は、成分が方法を行うために選択された反応器から蒸発しないようにする必要がある。あるいは、加熱は、２５０℃～１５０℃、あるいは３０℃～１００℃であってもよい。選択される正確な温度は、触媒上に存在する配位子の選択を含む様々な因子に応じて異なる。例えば、Ｃｏ２（ＣＯ）８が使用される場合、反応温度は、０℃～５０℃など、より低くてもよい。触媒がｄｐｐｍ又はｄｐｐｅ配位子を含む場合、これは、触媒に改善された保存安定性をもたらし、より高い反応温度を可能にすることができる。例えば、触媒がＣｏ２（ＣＯ）６（ｄｐｐｍ）である場合、これは、室温で保存することができるが、低温（典型的には＜０℃）で保存されない限り、Ｃｏ２（ＣＯ）８は分解する場合がある。
上述の方法の工程（１）では、アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む生成物を生成する。アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーは、単位式（ＸＶＩＩ）：
Figure 0007201625000013
 ［式中、
Ｒ１、Ｒ３、並びに下付き文字ｃ、ｆ、ｈ、ｉ、及びｋは、上述のとおりであり、下付き文字ｂは、０～２であり、下付き文字ｍは、＞０であり、下付き文字ｍ、ｎ、ｏ、及びｐは、数値（ｍ＋ｎ＋ｏ＋ｐ）＝（ｅ＋ｇ＋ｊ）であるような値を有し、各Ｄは、独立して、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、工程１）で生成された全てのＤ基の＞９０モル％は、直鎖状である］を有する。下付き文字ｅ、ｇ、及びｊは、式（Ｉ）で上述したとおりである。本明細書に記載の方法は、このアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーが、β－付加化合物に対して高い選択性を有して、すなわち、Ｄが直鎖状であり、対応するα－付加化合物なしに又は他の触媒を使用する既存の方法よりも少ない量のそれと共にのいずれかで生成されるという利益を提供する。
上述の方法の工程１）における成分は、混合物を形成し、この混合物は、均質であっても又は不均質であってもよい。１つ以上の追加成分、すなわち、上述の成分（Ａ）、（Ｂ）、及び（Ｃ）に加えての成分は、所望により、本明細書に記載の方法及び組成物において使用されてもよい。追加成分は、存在する場合、（Ｄ）溶媒若しくは（Ｅ）安定剤、又は（Ｄ）及び（Ｅ）の両方であってもよい。
成分（Ｄ）は、本明細書に記載の方法の工程１）で使用される混合物に加えられてもよい溶媒である。成分（Ａ）、（Ｂ）、及び／又は（Ｃ）のうちの１つ以上は、溶媒中に提供されてもよい。例えば、成分（Ｃ）は、工程１）で混合物に加えられる溶媒中に溶解されてもよい。溶媒は、反応物質及び触媒の接触、混合物の流れ、及び／又は触媒などの特定の成分の導入を促進することができる。本明細書で使用される溶媒は、混合物の成分の流動化を促進するがこれらの成分のいずれとも本質的に反応しないものである。溶媒は、混合物中の成分の溶解性及び揮発性に基づいて選択されてもよい。「溶解性」は、溶媒が混合物の成分を溶解させるのに十分であることを指す。「揮発性」は、溶媒の蒸気圧を指す。溶媒が揮発性すぎる（蒸気圧が高すぎる）場合、溶媒は加熱中に溶液中に残存することができない。しかしながら、溶媒が十分に揮発性でない（蒸気圧が低すぎる）場合、溶媒は、生成物から除去することが困難な場合があるか、又はアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーから単離することが困難な場合がある。
溶媒は、有機溶媒であってもよい。有機溶媒は、ベンゼン、トルエン、若しくはキシレン、又はこれらの組み合わせなどの芳香族系炭化水素であってもよい。成分（Ｄ）は、１種の溶媒であってもよい。あるいは、成分（Ｄ）は、２種以上の異なる溶媒を含んでもよい。
溶媒の量は、選択される特定の溶媒並びに混合物のために選択される他の成分の量及び種類といった様々な因子に応じて異なってもよい。しかしながら、溶媒の量は、混合物の重量に基づいて、０重量％～９９重量％、又は存在する場合、１～９９重量％、あるいは２～５０重量％の範囲であってもよい。
本方法は、所望により、１つ以上の追加工程を更に含んでもよい。本方法は、生成物からアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含有する画分を回収する工程、を更に含んでもよい。アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーは、β－付加化合物（すなわち、Ｄが直鎖状である）を含むことができ、また対応するα－付加化合物（すなわち、Ｄが直鎖状でない）は、互いに分離するのが難しく及び／又は費用が掛かるので、β－付加化合物及びα－付加化合物の両方を含む画分は、上述の工程１）の後に生成物から回収されてもよい。この画分は、画分中のβ－付加化合物及びα－付加化合物の総量に基づいて、＞９０％のβ－付加化合物、あるいは＞９０％～１００％のβ－付加化合物、あるいは９２％～１００％、あるいは＞９０％～＜１００％、あるいは９２％～＜１００％、あるいは９５％～＜１００％のβ－付加化合物を含有することが望ましい。この画分を回収することは、加熱又は真空下によるストリッピング若しくは蒸留又はこれらの組み合わせなどの任意の都合の良い手段によって行われてもよい。
上述のβ－付加化合物アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む上述の画分は、脂肪族不飽和官能基を含有する、オリゴマー及びより長鎖のポリマーを含むポリオルガノシロキサンの官能化に有用である。例えば、式（ＸＶＩＩ）のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマー中のＳｉＨ基と、ポリオルガノシロキサン中のケイ素に結合した脂肪族不飽和基（脂肪族不飽和末端基を有するポリジオルガノシロキサンなど）とのヒドロシリル化反応により、アルコキシ官能性ポリオルガノシロキサンを生成することができる。脂肪族不飽和末端基を有するポリオルガノシロキサンは、単位式（ＸＶＩＩＩ）：（Ｒ７Ｒ８ＳｉＯ１／２）ｅ（Ｒ７Ｒ８ＳｉＯ２／２）ｆ（Ｒ７ＳｉＯ３／２）ｇ（ＳｉＯ４／２）ｈ［式中、各Ｒ７は、独立して、水素原子、アルキル基、アリール基、ハロゲン化アルキル基、又はハロゲン化アリール基（Ｒ１について上述したものなど）であり、各Ｒ８は、独立して、ビニル、アリル、ブテニル、及びヘキセニルなどのアルケニル基によって例示されるアルケニル基並びにエチニル及びプロピニルなどのアルキニル基などの脂肪族不飽和炭化水素基である］を有してもよい。下付き文字ｅは、０以上の整数であり、下付き文字ｆは、０以上の整数であり、下付き文字ｇは、０以上の整数であり、下付き文字ｈは、０以上の整数であり、ただし、数値（ｆ＋ｇ）＞１である。あるいは、ポリオルガノシロキサンは、ポリジオルガノシロキサンであってもよい。脂肪族不飽和末端基を有するポリジオルガノシロキサンは、式（ＸＩＸ）：Ｒ７ ２Ｒ８ＳｉＯ（Ｒ７ ２ＳｉＯ）ｄＳｉＲ７ ２Ｒ８を有してもよい。
式（ＸＩＸ）において、Ｒ７及びＲ８は、上述のとおりである。下付き文字ｄは、０でも又は正の数であってもよい。あるいは、Ｒ１について上述したとおり、各Ｒ７は、アルキル基又はアリール基であってもよい。あるいは、下付き文字ｄは、少なくとも２の平均値を有する。あるいは、下付き文字ｄは、２～２０００の範囲の値を有してもよい。
式（ＸＩＸ）の化合物は、
ｉ）ジメチルビニルシロキシ末端ポリジメチルシロキサン、
ｉｉ）ジメチルビニルシロキシ末端ポリ（ジメチルシロキサン／メチルフェニルシロキサン）、
ｉｉｉ）ジメチルビニルシロキシ末端ポリ（ジメチルシロキサン／ジフェニルシロキサン）、
ｉｖ）フェニル、メチル、ビニル－シロキシ末端ポリジメチルシロキサン、又は
ｖ）ジメチルヘキセニルシロキシ末端ポリジメチルシロキサン、などのポリジオルガノシロキサンを含んでもよい。
アルコキシ官能性ポリオルガノシロキサンは、β－付加化合物アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む生成物又は画分と上述の式（ＸＩＸ）のポリジオルガノシロキサンとを組み合わせることによって生成されてもよい。
アルコキシ官能性ポリオルガノシロキサンを調製するためのヒドロシリル化反応は、
（ａ）上述のβ－付加化合物アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む生成物（又は画分）と、
（ｂ）上述の、１分子当たり、少なくとも１個の脂肪族不飽和ケイ素結合基を有するポリオルガノシロキサンと、
（ｃ）上述のコバルト錯体以外のヒドロシリル化触媒と、を含む出発原料を組み合わせること、を含む、方法によって行われてもよい。ヒドロシリル化反応を触媒する好適な触媒は、当技術分野で既知であり、市販されている。このようなヒドロシリル化触媒は、白金などの白金族金属であってもよい。あるいは、ヒドロシリル化触媒は、このような金属の化合物（例えば、塩化白金酸、塩化白金酸六水和物、二塩化白金）、及び上記化合物と低分子量オルガノポリシロキサンとの錯体、又はマトリックス若しくはコア／シェル型構造にマイクロカプセル化された白金化合物であってもよい。白金と低分子量オルガノポリシロキサンとの錯体としては、１，３－ジエテニル－１，１，３，３－テトラメチルジシロキサンの白金錯体が挙げられる。これらの錯体は、樹脂マトリックス中にマイクロカプセル化されてもよい。例示的なヒドロシリル化触媒は、米国特許第３，１５９，６０１号、同第３，２２０，９７２号、同第３，２９６，２９１号、同第３，４１９，５９３号、同第３，５１６，９４６号、同第３，８１４，７３０号、同第３，９８９，６６８号、同第４，７８４，８７９号、同第５，０３６，１１７号及び同第５，１７５，３２５号、並びに欧州特許第０３４７８９５（Ｂ）号に記載されている。マイクロカプセル化されたヒドロシリル化触媒及びその調製方法は、米国特許第４，７６６，１７６号及び同第５，０１７，６５４号に例示されているとおり、当該技術分野において既知である。出発原料を組み合わせることは、高温、例えば５０℃～２５０℃での加熱で行われてもよい。
上述のヒドロシリル化により生成されるポリアルコキシ官能性ポリオルガノシロキサンは、式：
（ＸＩＩＩ）：Ｒ７ ２Ｒ１１ＳｉＯ（Ｒ７ ２ＳｉＯ）ｄＳｉＲ７ ２Ｒ１１［式中、Ｒ７及び下付き文字ｄは、上述のとおりであり、各Ｒ１１は、ポリアルコキシ官能基であり、ただし、Ｒ１１の＞９０モル％は、β－付加体である］を有してもよい。あるいは、式（ＸＩＩＩ）において、Ｒ１１の＞９０モル％～１００モル％は、β－付加基である。あるいは、式（ＸＩＩＩ）において、Ｒ１１の９２％～＜１００％ ％は、β－付加基である。
例えば、（ｂ）脂肪族不飽和末端基を有するポリオルガノシロキサンが、式（ＸＸ）：
Figure 0007201625000014
 のポリジオルガノシロキサン［式中、下付き文字ｎは、１～２，０００である］である場合、ポリアルコキシ官能性ポリオルガノシロキサンは、式（ＸＸＩ）：
Figure 0007201625000015
 ［式中、各Ｄ１は、独立して、二価炭化水素基であり、式中、Ｒ１、Ｒ２、Ｄ、及び下付き文字ｃは、上述のとおりである］を有してもよい。
あるいは、ポリアルコキシ官能性ポリオルガノシロキサンは、式（ＸＸＩＩ）：

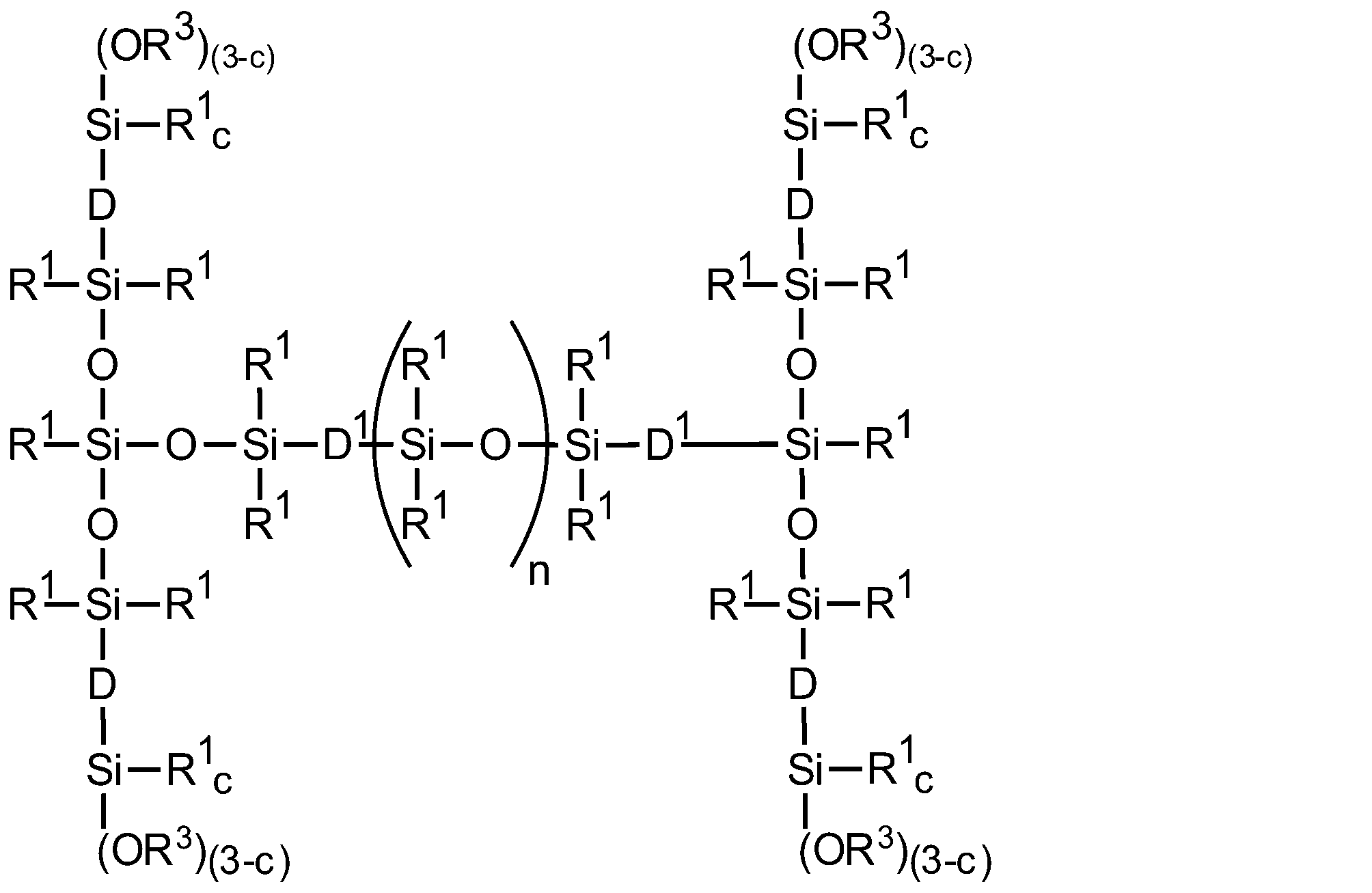

Figure 0007201625000016
 ［式中、各Ｄ１は、独立して、二価炭化水素基であり、式中、Ｒ１、Ｒ２、Ｄ、及び下付き文字ｃは、上述のとおりである］を有してもよい。
上述のように調製されたポリアルコキシ官能性ポリジメチルシロキサンなどのポリアルコキシ官能性ポリオルガノシロキサンは、アルコキシ基の反応性を利用する任意の用途で使用することができる。
例えば、上述のように調製されたポリアルコキシ官能性ポリオルガノシロキサンは、シーラント組成物などの縮合反応硬化性組成物において有用である。好適な縮合反応硬化性組成物は、出発原料を混合することによって調製されてもよく、この出発原料は、
（ｉ）上述のように調製されたアルコキシ官能性ポリオルガノシロキサンと、
（ｉｉ）縮合反応触媒と、を含む。理論に束縛されるものではないが、（ｉ）ポリアルコキシ官能性ポリオルガノシロキサンを含む縮合反応硬化性組成物は、異なるポリアルコキシ官能性ポリオルガノシロキサンを含有する類似の縮合反応硬化性組成物（分枝状異性体含有量がより高い従来の末端封鎖剤を使用して調製される）よりも速く硬化すると考えられる。
出発原料（ｉｉ）は、縮合反応触媒である。好適な縮合反応触媒としては、スズ触媒及びチタン触媒が挙げられる。好適なスズ触媒としては、スズの価数が＋４又は＋２のいずれかである有機化合物、すなわち、スズ（ＩＶ）化合物又はスズ（ＩＩ）化合物が挙げられる。スズ（ＩＶ）化合物の例としては、カルボン酸の第二スズ塩（二ラウリン酸ジブチルスズ、二ラウリン酸ジメチルスズ、ジ－（ｎ－ブチル）スズビス－ケトネート、二酢酸ジブチルスズ、マレイン酸ジブチルスズ、ジブチルスズジアセチルアセトネート、ジブチルスズジメトキシド、カルボメトキシフェニルスズトリス－ウベレート、二オクタン酸ジブチルスズ、二ギ酸ジブチルスズ、イソブチルスズトリセロエート、二酪酸ジメチルスズ、ジメチルスズジ－ネオデコノエート、ジブチルスズジ－ネオデコノエート、酒石酸トリエチルスズ、二安息香酸ジブチルスズ、三－２－エチルヘキサン酸ブチルスズ、二酢酸ジオクチルスズ、オクチル酸スズ、オレイン酸スズ、酪酸スズ、ナフテン酸スズ、二塩化ジメチルスズなど）、これらの組み合わせ、及び／又はこれらの部分加水分解生成物が挙げられる。スズ（ＩＶ）化合物は、当該技術分野において既知であり、例えば、Ｔｈｅ Ｄｏｗ Ｃｈｅｍｉｃａｌ Ｃｏｍｐａｎｙの事業部門であるＡｃｉｍａ Ｓｐｅｃｉａｌｔｙ Ｃｈｅｍｉｃａｌｓ（Ｓｗｉｔｚｅｒｌａｎｄ，Ｅｕｒｏｐｅ）から、Ｍｅｔａｔｉｎ（登録商標）７４０及びＦａｓｃａｔ（登録商標）４２０２などとして市販されている。スズ（ＩＩ）化合物の例としては、有機カルボン酸のスズ（ＩＩ）塩（二酢酸スズ（ＩＩ）、二オクタン酸スズ（ＩＩ）、二エチルヘキサン酸スズ（ＩＩ）、二ラウリン酸スズ（ＩＩ）など）、カルボン酸の第一スズ塩（オクタン酸第一スズ、オレイン酸第一スズ、酢酸第一スズ、ラウリン酸第一スズ、ステアリン酸第一スズ、ナフテン酸第一スズ、ヘキサン酸第一スズ、コハク酸第一スズ、カプリル酸第一スズなど）、及びこれらの組み合わせが挙げられる。例示的なチタン触媒としては、テトラ－ｎ－ブチルチタネート テトライソプロピルチタネート、テトラ－２－エチルヘキシルチタネート、テトラフェニルチタネート、トリエタノールアミンチタネート、オルガノシロキシチタン化合物などのチタンエステル、並びにチタンエチルアセトアセテート及びビス（アセトアセトニル）－ジイソプロポキシチタン（ＩＶ）などのジカルボニルチタン化合物が挙げられる。組成物を室温加硫シーラント組成物として配合するとき、チタン触媒を使用してもよい。縮合反応触媒の量は、出発原料（ｉ）の量、並びに組成物に加えられる任意の追加出発原料の種類及び量を含む様々な因子に応じて異なるが、縮合反応触媒の量は、出発原料（ｉ）の重量に基づいて、０．２～６重量部、あるいは０．５～３重量部であってもよい。
縮合反応硬化性組成物は、成分（ｉ）及び（ｉｉ）とは区別される１つ以上の追加成分を更に含んでもよい。好適な追加成分は、（ｉｉｉ）充填剤、（ｉｖ）充填剤処理剤、（ｖ）架橋剤、（ｖｉ）表面改質剤、（ｖｉｉ）乾燥剤、（ｖｉｉｉ）増量剤、可塑剤、又はこれらの組み合わせ、（ｉｘ）殺生物剤、（ｘ）難燃剤、（ｘｉ）鎖延長剤、（ｘｉｉ）末端封鎖剤、（ｘｉｉｉ）非反応性結合剤、（ｘｉｖ）劣化防止添加剤、（ｘｖ）水放出剤、（ｘｖｉ）顔料、（ｘｖｉｉ）レオロジー添加剤、（ｘｖｉｉｉ）賦形剤（例えば、溶媒及び／又は希釈剤）、（ｘｉｘ）粘着付与剤、（ｘｘ）腐食防止剤、及びこれらの２つ以上の組み合わせによって例示される。縮合反応硬化性組成物に使用するこれらの追加成分及びこれらの量は、例えば、米国特許第９，１５６，９４８号に開示されているものによって例示される。
組成物に加えられてもよい出発原料（ｉｉｉ）は、充填剤である。充填剤は、補強充填剤、増量充填剤、又はこれらの組み合わせを含んでもよい。例えば、組成物は、所望により、成分（ｉｉｉ－１）補強充填剤を更に含んでもよく、これは、存在する場合には、組成物の重量に基づいて、０．１～９５重量％、あるいは１～６０重量％の範囲の量で加えられてもよい。出発原料（ｉｉｉ－１）の正確な量は、組成物の反応生成物の形態、及び、他の充填剤が加えられるかどうか、といった様々な因子に応じて異なる。好適な補強充填剤の例としては、沈降性炭酸カルシウム及び補強シリカ充填剤（例えば、ヒュームドシリカ、シリカエアロゲル、シリカキセロゲル及び沈殿シリカ）が挙げられる。好適な沈降性炭酸カルシウムとしては、ＳｏｌｖａｙからのＷｉｎｎｏｆｉｌ（登録商標）ＳＰＭ、並びにＳｐｅｃｉａｌｔｙ Ｍｉｎｅｒａｌｓ，Ｉｎｃ．からのＵｌｔｒａｐｆｌｅｘ（登録商標）及びＵｌｔｒａｐｆｌｅｘ（登録商標）１００が挙げられる。ヒュームドシリカは、当該技術分野において既知であり、例えば、Ｃａｂｏｔ Ｃｏｒｐｏｒａｔｉｏｎ（Ｍａｓｓａｃｈｕｓｅｔｔｓ，Ｕ．Ｓ．Ａ．）によってＣＡＢ－Ｏ－ＳＩＬという名称で販売されているヒュームドシリカとして市販されている。
組成物は、所望により、組成物の重量に基づいて、０．１％～９５％、あるいは１％～６０％、あるいは１％～２０％の範囲の量の増量充填剤である出発原料（ｉｉｉ－２）を更に含んでもよい。増量充填剤の例としては、破砕石英、酸化アルミニウム、酸化マグネシウム、粉砕炭酸カルシウムなどの炭酸カルシウム、酸化亜鉛、タルク、珪藻土、酸化鉄、粘土、雲母、白亜、二酸化チタン、ジルコニア、砂、カーボンブラック、グラファイト又はこれらの組み合わせが挙げられる。増量充填剤は、当該技術分野において既知であり、例えば、Ｕ．Ｓ．Ｓｉｌｉｃａ（Ｂｅｒｋｅｌｅｙ Ｓｐｒｉｎｇｓ，ＷＶ）によってＭＩＮ－Ｕ－ＳＩＬの名称で販売されている粉砕石英として市販されている。増量炭酸カルシウムの例としては、ＩｍｅｒｙｓからのＣＳ－１１、ＨｕｂｅｒからのＧ３Ｔ、及びＯｍｙａからのＯｍｙａｃａｒｂ ２Ｔが挙げられる。
組成物は、所望により、処理剤である出発原料（ｉｖ）を更に含んでもよい。出発原料（ｉｖ）の量は、選択される処理剤の種類、処理される粒子の種類及び量、粒子が組成物への添加前に処理されるかどうか、又は粒子がｉｎ ｓｉｔｕで処理されるかどうか、といった因子に応じて変動する可能性がある。しかしながら、出発原料（ｉｖ）は、組成物の重量に基づいて、０．０１～２０重量％、あるいは０．１～１５重量％、あるいは０．５～５重量％の範囲の量で使用されてもよい。粒子、例えば、充填剤、物理的乾燥剤、特定の難燃剤、特定の顔料、及び／又は、特定の水放出剤は、存在する場合には、所望により、出発原料（ｉｖ）で表面処理されてもよい。粒子は、組成物に加えられる前に又はｉｎ ｓｉｔｕで、出発原料（ｉｖ）で処理されてもよい。出発原料（ｉｖ）は、アルコキシシラン、アルコキシ官能性オリゴシロキサン、環式ポリオルガノシロキサン、ジメチルシロキサン若しくはメチルフェニルシロキサンなどのヒドロキシル官能性オリゴシロキサン、又は脂肪酸を含んでもよい。脂肪酸の例としては、ステアリン酸カルシウムなどのステアリン酸塩が挙げられる。
出発原料（ｉｖ）として使用できるいくつかの代表的なオルガノケイ素充填剤処理剤としては、シリカ充填剤、例えば、オルガノクロロシラン、オルガノシロキサン、ヘキサアルキルジシラザンなどのオルガノジシラザン、並びにＣ６Ｈ１３Ｓｉ（ＯＣＨ３）３、Ｃ８Ｈ１７Ｓｉ（ＯＣ２Ｈ５）３、Ｃ１０Ｈ２１Ｓｉ（ＯＣＨ３）３、Ｃ１２Ｈ２５Ｓｉ（ＯＣＨ３）３、Ｃ１４Ｈ２９Ｓｉ（ＯＣ２Ｈ５）３、及びＣ６Ｈ５ＣＨ２ＣＨ２Ｓｉ（ＯＣＨ３）３などのオルガノアルコキシシランを処理するために通常使用される組成物が挙げられる。使用できるその他の処理剤としては、アルキルチオール、脂肪酸、チタネート、チタネートカップリング剤、ジルコネートカップリング剤、及びこれらの組み合わせが挙げられる。
あるいは、出発原料（ｉｖ）は、式（ＸＸＩＩＩ）：Ｒ１３ ｐＳｉ（ＯＲ１４）（４－ｐ）［式中、下付き文字ｐは、１～３の範囲の値を有してもよく、あるいは下付き文字ｐは、３である］を有するアルコキシシランを含んでもよい。各Ｒ１３は、独立して、１～５０個の炭素原子、あるいは８～３０個の炭素原子、あるいは８～１８個の炭素原子を有する一価炭化水素基などの一価有機基である。Ｒ１３は、ヘキシル、オクチル、ドデシル、テトラデシル、ヘキサデシル及びオクタデシルなどのアルキル基；並びにベンジル及びフェニルエチルなどの芳香族基よって例示される。Ｒ１３は、飽和でも不飽和でもよく、分枝状でも非分枝状でもよい。あるいは、Ｒ１３は、飽和及び非分枝状であってもよい。
各Ｒ１４は、独立して、１～４個の炭素原子、あるいは１～２個の炭素原子を有する飽和炭化水素基である。出発原料（ｉｖ）は、ヘキシルトリメトキシシラン、オクチルトリエトキシシラン、デシルトリメトキシシラン、ドデシルトリメトキシシラン、テトラデシルトリメトキシシラン、フェニルエチルトリメトキシシラン、オクタデシルトリメトキシシラン、オクタデシルトリエトキシシラン、及びこれらの組み合わせによって例示される。
また、アルコキシ官能性オリゴシロキサンはまた、処理剤として使用されてもよい。例えば、好適なアルコキシ官能性オリゴシロキサンとしては、式（ＸＸＩＶ）：（Ｒ１５Ｏ）ｑＳｉ（ＯＳｉＲ１６ ２Ｒ１７）（４－ｑ）のものが挙げられる。この式中、下付き文字ｑは、１、２、又は３であり、あるいは下付き文字ｑは、３である。各Ｒ１５は、アルキル基であってもよい。各Ｒ１６は、１～１０個の炭素原子を有する不飽和一価炭化水素基であってもよい。各Ｒ１７は、少なくとも１０個の炭素原子を有する不飽和一価炭化水素基であってもよい。
あるいは、水素結合可能なポリオルガノシロキサンが、処理剤として有用である。充填剤の表面を処理するためのこの戦略は、相溶化部分を充填剤表面に結び付けるための手段として、密集したか若しくは分散したかのいずれかである、又は両方である複数の水素結合を利用する。水素結合可能なポリオルガノシロキサンは、１分子当たり、平均して少なくとも１個の水素結合可能なケイ素結合基を有する。上記基は、複数のヒドロキシル官能性を有する有機基又は少なくとも１個のアミノ官能基を有する有機基から選択されてもよい。水素結合可能なポリオルガノシロキサンは、主に水素結合によってポリオルガノシロキサンが充填剤へ付着することを意味する。ポリオルガノシロキサンは、充填剤と共有結合を形成不可能であってもよい。ポリオルガノシロキサンは、縮合可能なシリル基（例えば、ケイ素が結合したアルコキシ基、シラザン、及びシラノール）を含まなくてもよい。水素結合可能なポリオルガノシロキサンは、糖－シロキサンポリマー、アミノ官能性ポリオルガノシロキサン、及びこれらの組み合わせからなる群から選択されてもよい。あるいは、水素結合可能なポリオルガノシロキサンは、糖－シロキサンポリマーであってもよい。
出発原料（ｖ）は、架橋剤である。出発原料（ｖ）は、加水分解性基を有するシラン架橋剤、又はその部分若しくは完全加水分解生成物を含んでもよい。出発原料（ｖ）は、出発原料（ｉ）のアルコキシ基と反応性である置換基を、１分子当たり、平均して２個より多く有する。出発原料（ｖ）に好適なシラン架橋剤の例は、一般式（ＸＸＶ）：Ｒ１０ ｋＳｉ（Ｒ９）（４－ｋ）［式中、各Ｒ１０は、独立して、アルキル基などの一価炭化水素基であり；各Ｒ９は、加水分解性置換基、例えば、ハロゲン原子、アセトアミド基、アシルオキシ基（例えば、アセトキシ）、アルコキシ基、アミド基、アミノ基、アミノキシ基、ヒドロキシル基、オキシモ基、ケトキシモ基、又はメチルアセトアミド基であり、下付き文字ｋの各例は、０、１、２、又は３であってもよい］を有してもよい。出発原料（ｖ）について、下付き文字ｋは、２より大きい平均値を有する。あるいは、下付き文字ｋは、３～４の範囲の値を有してもよい。あるいは、各Ｒ９は、独立して、ヒドロキシル、アルコキシ、アセトキシ、アミド、又はオキシムから選択されてもよい。あるいは、出発原料（ｖ）は、アシロキシシラン、アルコキシシラン、ケトキシモシラン、及びオキシモシランから選択されてもよい。
出発原料（ｖ）は、アルコキシシランを含んでもよく、例えば、ジアルキルジアルコキシシランなどのジアルコキシシラン；アルキルトリアルコキシシランなどのトリアルコキシシラン；テトラアルコキシシラン；又はその部分若しくは完全加水分解生成物によって例示されるもの、又はこれらの別の組み合わせを含んでもよい。好適なトリアルコキシシランの例としては、メチルトリメトキシシラン、メチルトリエトキシシラン、エチルトリメトキシシラン、エチルトリエトキシシラン、イソブチルトリメトキシシラン、イソブチルトリエトキシシラン、及びこれらの組み合わせが挙げられ、あるいはメチルトリメトキシシランが挙げられる。好適なテトラアルコキシシランの例としては、テトラエトキシシランが挙げられる。組成物中で使用されるアルコキシシランの量は、出発原料（ｉ）１００重量部当たり０．５～１５重量部の範囲であってもよい。
出発原料（ｖ）は、アセトキシシランなどのアシルオキシシランを含んでもよい。アセトキシシランとしては、テトラアセトキシシラン、オルガノトリアセトキシシラン、ジオルガノジアセトキシシラン、又はこれらの組み合わせが挙げられる。アセトキシシランは、メチル、エチル、プロピル、イソプロピル、ブチル、及び三級ブチルなどのアルキル基；ビニル、アリル、又はヘキセニルなどのアルケニル基；フェニル、トリル、又はキシリルなどのアリール基；ベンジル又は２－フェニルエチルなどのアラルキル基；並びに３，３，３－トリフルオロプロピルなどのフッ素化アルキル基を含有してもよい。例示的なアセトキシシランとしては、テトラアセトキシシラン、メチルトリアセトキシシラン、エチルトリアセトキシシラン、ビニルトリアセトキシシラン、プロピルトリアセトキシシラン、ブチルトリアセトキシシラン、フェニルトリアセトキシシラン、オクチルトリアセトキシシラン、ジメチルジアセトキシシラン、フェニルメチルジアセトキシシラン、ビニルメチルジアセトキシシラン、ジフェニルジアセトキシシラン、テトラアセトキシシラン、及びこれらの組み合わせが挙げられるが、これらに限定されない。あるいは、出発原料（ｖ）は、オルガノトリアセトキシシラン、例えば、メチルトリアセトキシシランとエチルトリアセトキシシランとを含む混合物を含んでもよい。硬化性シリコーン組成物中で使用されるアセトキシシランの量は、出発原料（ｉ）１００重量部当たり０．５～１５重量部、あるいは、出発原料（ｉ）１００重量部当たり３～１０重量部の範囲のアセトキシシランであってもよい。
組成物中で使用されてもよいアルコキシ基とアセトキシ基との両方を含有する出発原料（ｖ）に好適なシランの例としては、メチルジアセトキシメトキシシラン、メチルアセトキシジメトキシシラン、ビニルジアセトキシメトキシシラン、ビニルアセトキシジメトキシシラン、メチルジアセトキシエトキシシラン、メチルアセトキシジエトキシシラン、及びこれらの組み合わせが挙げられる。
出発原料（ｖ）に好適なアミノ官能性アルコキシシランは、Ｈ２Ｎ（ＣＨ２）２Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）５Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）５Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｈ２Ｎ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）５ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）５ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、及びこれらの組み合わせによって例示される。
出発原料（ｖ）に好適なオキシモシランとしては、メチルトリオキシモシラン、エチルトリオキシモシラン、プロピルトリオキシモシラン、及びブチルトリオキシモシランなどのアルキルトリオキシモシラン；メトキシトリオキシモシラン、エトキシトリオキシモシラン、及びプロポキシトリオキシモシランなどのアルコキシトリオキシモシラン；又はプロペニルトリオキシモシラン若しくはブテニルトリオキシモシランなどのアルケニルトリオキシモシラン；ビニルオキシモシランなどのアルケニルオキシモシラン；ビニルメチルジオキシモシラン、ビニルエチルジオキシモシラン、ビニルメチルジオキシモシラン、若しくはビニルエチルジオキシモシランなどのアルケニルアルキルジオキシモシラン；又はこれらの組み合わせが挙げられる。
出発原料（ｖ）に好適なケトキシモシランとしては、メチルトリス（ジメチルケトキシモ）シラン、メチルトリス（メチルエチルケトキシモ）シラン、メチルトリス（メチルプロピルケトキシモ）シラン（methyltris（methylpropylketoximo）silane）、メチルトリス（メチルイソブチルケトキシモ）シラン、エチルトリス（ジメチルケトキシモ）シラン（ethyltris（dimethylketoximo）silane）、エチルトリス（メチルエチルケトキシモ）シラン（ethyltris（methylethylketoximo）silane）、エチルトリス（メチルプロピルケトキシモ）シラン（ethyltris（methylpropylketoximo）silane）、エチルトリス（メチルイソブチルケトキシモ）シラン（ethyltris（methylisobutylketoximo）silane）、ビニルトリス（ジメチルケトキシモ）シラン、ビニルトリス（メチルエチルケトキシモ）シラン、ビニルトリス（メチルプロピルケトキシモ）シラン（vinyltris（methylpropylketoximo）silane）、ビニルトリス（メチルイソブチルケトキシモ）シラン、テトラキス（ジメチルケトキシモ）シラン（tetrakis（dimethylketoximo）silane）、テトラキス（メチルエチルケトキシモ）シラン、テトラキス（メチルプロピルケトキシモ）シラン（tetrakis（methylpropylketoximo）silane）、テトラキス（メチルイソブチルケトキシモ）シラン（tetrakis（methylisobutylketoximo）silane）、メチルビス（ジメチルケトキシモ）シラン（methylbis（dimethylketoximo）silane）、メチルビス（シクロヘキシルケトキシモ）シラン（methylbis（cyclohexylketoximo）silane）、トリエトキシ（エチルメチルケトキシム）シラン（triethoxy（ethylmethylketoxime）silane）、ジエトキシジ（エチルメチルケトキシム）シラン（diethoxydi（ethylmethylketoxime）silane）、エトキシトリ（エチルメチルケトキシム）シラン、メチルビニルビス（メチルイソブチルケトキシモ）シラン（methylvinylbis（methylisobutylketoximo）silane）、又はこれらの組み合わせが挙げられる。
あるいは、出発原料（ｖ）は、ポリマーであってもよい。例えば、出発原料（ｖ）は、ビス（トリエトキシシリル）ヘキサン）、１，４－ビス［トリメトキシシリル（エチル）］ベンゼン、及びビス［３－（トリエトキシシリル）プロピル］テトラスルフィドといった、ジシランを含んでもよい。
出発原料（ｖ）は、１つの単一の架橋剤、又は、以下の特性のうちの少なくとも１つにおいて異なる２つ以上の架橋剤を含む組み合わせであってもよい：加水分解性置換基、及びケイ素に結合した他の有機基、並びに、ポリマー架橋剤が使用される場合には、シロキサン単位、構造、分子量及び配列。
出発原料（ｖｉ）は、接着促進剤である。出発原料（ｖｉ）に好適な接着促進剤は、アルコキシシランなどの炭化水素オキシシラン、アルコキシシランとヒドロキシ官能性ポリオルガノシロキサンとの組み合わせ、アミノ官能性シラン、メルカプト官能性シラン、又はこれらの組み合わせを含んでもよい。接着促進剤は、当該技術分野において既知であり、式（ＸＸＶ）：Ｒ２４ ｔＲ２５ ｕＳｉ（ＯＲ２６）４－（ｔ＋ｕ）［式中、各Ｒ２４は、独立して、少なくとも３個の炭素原子を有する一価有機基であり；Ｒ２５は、アミノ基、エポキシ基、メルカプト基又はアクリレート基などの接着促進基を有するＳｉＣ結合置換基を少なくとも１個含有し；下付き文字ｔは、０～２の範囲の値を有し；下付き文字ｕは、１又は２のいずれかであり、（ｔ＋ｕ）の合計は３以下である］を有するシランを含んでもよい。あるいは、接着促進剤は、上記シランの部分縮合体を含んでもよい。あるいは、接着促進剤は、アルコキシシランとヒドロキシ官能性ポリオルガノシロキサンとの組み合わせを含んでもよい。
あるいは、接着促進剤は、不飽和又はエポキシ官能性化合物を含んでもよい。接着促進剤は、不飽和又はエポキシ官能性アルコキシシランを含んでもよい。例えば、官能性アルコキシシランは、式（ＸＸＶＩ）：Ｒ２７ ｖＳｉ（ＯＲ２８）（４－ｖ）［式中、下付き文字ｖは、１、２、又は３であり、あるいは下付き文字ｖは、１である］を有してもよい。各Ｒ２７は、独立して、一価の有機基であり、ただし、少なくとも１つのＲ２７は、不飽和有機基又はエポキシ官能性有機基である。Ｒ２７のエポキシ官能性有機基は、３－グリシドキシプロピル及び（エポキシシクロヘキシル）エチルによって例示される。Ｒ２７の不飽和有機基は、３－メタクリロイルオキシプロピル、３－アクリロイルオキシプロピル、及びビニル、アリル、ヘキセニル、ウンデシレニルなどの不飽和一価炭化水素基によって例示される。各Ｒ２８は、独立して、１～４個の炭素原子、あるいは１～２個の炭素原子を有する飽和炭化水素基である。Ｒ２８は、メチル、エチル、プロピル、及びブチルによって例示される。
好適なエポキシ官能性アルコキシシランの例としては、３－グリシドキシプロピルトリメトキシシラン、３－グリシドキシプロピルトリエトキシシラン、（エポキシシクロヘキシル）エチルジメトキシシラン、（エポキシシクロヘキシル）エチルジエトキシシラン及びこれらの組み合わせが挙げられる。好適な不飽和アルコキシシランの例としては、ビニルトリメトキシシラン、アリルトリメトキシシラン、アリルトリエトキシシラン、ヘキセニルトリメトキシシラン、ウンデシレニルトリメトキシシラン、３－メタクリロイルオキシプロピルトリメトキシシラン、３－メタクリロイルオキシプロピルトリエトキシシラン、３－アクリロイルオキシプロピルトリメトキシシラン、３－アクリロイルオキシプロピルトリエトキシシラン、及びこれらの組み合わせが挙げられる。
あるいは、接着促進剤は、上述のようなヒドロキシ末端ポリオルガノシロキサンとエポキシ官能性アルコキシシランとの反応生成物、又はヒドロキシ末端ポリオルガノシロキサンとエポキシ官能性アルコキシシランとの物理的ブレンドなどのエポキシ官能性シロキサンを含んでもよい。接着促進剤は、エポキシ官能性アルコキシシランとエポキシ官能性シロキサンとの組み合わせを含んでもよい。例えば、接着促進剤は、３－グリシドキシプロピルトリメトキシシランと、ヒドロキシ末端メチルビニルシロキサンと３－グリシドキシプロピルトリメトキシシランとの反応生成物との混合物、又は３－グリシドキシプロピルトリメトキシシランとヒドロキシ末端メチルビニルシロキサンとの混合物、又は３－グリシドキシプロピルトリメトキシシランとヒドロキシ末端メチルビニル／ジメチルシロキサンコポリマーとの混合物によって例示される。
あるいは、接着促進剤は、Ｈ２Ｎ（ＣＨ２）２Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）５Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）５Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ３）３、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３Ｓｉ（ＯＣＨ２ＣＨ３）３、Ｈ２Ｎ（ＣＨ２）２ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｈ２Ｎ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）５ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）５ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｈ２Ｎ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、ＣＨ３ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ３）２、Ｃ４Ｈ９ＮＨ（ＣＨ２）２ＮＨ（ＣＨ２）３ＳｉＣＨ３（ＯＣＨ２ＣＨ３）２、Ｎ－（３－（トリメトキシシリル）プロピル）エチレンジアミン、及びこれらの組み合わせによって例示されるアミノ官能性アルコキシシランなどのアミノ官能性シランを含んでもよい。
あるいは、接着促進剤は、３－メルカプトプロピルトリメトキシシラン又は３－メルカプトプロピルトリエトキシシランなどのメルカプト官能性アルコキシシランを含んでもよい。
出発原料（ｖｉ）の正確な量は、選択される接着促進剤の種類、並びに、組成物及びその反応生成物の最終用途を含む様々な因子に応じて異なる。しかしながら、出発原料（ｖｉ）は、存在する場合、組成物の重量に基づいて、０．０１～５０重量部、あるいは０．０１～１０重量部、あるいは０．０１～５重量部の範囲の量で組成物に加えられてもよい。出発原料（ｖｉ）は、１種の接着促進剤であってもよい。あるいは、出発原料（ｖｉ）は、以下の特性のうちの少なくとも１つが異なる２つ以上の異なる接着促進剤を含んでもよい：構造、粘度、平均分子量、ポリマー単位、及び配列。
上述の縮合反応硬化性組成物の成分を選択する際には、本明細書に記載の特定の出発原料が２つ以上の機能を有する場合があるため、出発原料の種類は重複することがある。例えば、特定のアルコキシシランは、充填剤処理剤として、接着促進剤として、及び架橋剤として有用である場合がある。
あるいは、架橋剤、充填剤、及び接着促進剤は各々、組成物中に存在してもよい。この実施形態では、架橋剤は、メチルトリメトキシシランなどのアルキルトリアルコキシシランを含んでもよく、充填剤は、炭酸カルシウムなどの増量充填剤を含んでもよく、接着促進剤は、Ｎ－（３－（トリメトキシシリル）プロピル）エチレンジアミン、３－メルカプトプロピルトリメトキシシラン、又はその両方などの架橋剤以外のアルコキシシランを含んでもよい。
上記の組成物は、例えば、混合などの任意の好都合な手段によって全成分を組み合わせることにより、１部型組成物として調製されてもよい。例えば、所望により、（ｉ）アルコキシ官能性ポリオルガノシロキサンと、存在する場合、（ｉｉｉ）充填剤の全て又は一部とを組み合わせて（例えば、予混合して）、触媒（ｉｉ）、及び存在する場合、（ｖ）架橋剤を含むプレミックスと、これを、混合することにより、１部型組成物を作製することができる。劣化防止添加剤及び顔料といった他の添加剤は、任意の所望される段階にて混合物に加えられてもよい。最終混合工程は実質的に無水条件下で行うことができ、得られた組成物は一般に使用準備が整うまで実質的に無水条件下で、例えば、密封容器で保管される。
あるいは、組成物は、架橋剤が存在する場合、複数部型（例えば、２部型）組成物として調製されてもよい。この例では、触媒及び架橋剤は別個の部として保管され、これらの部は、組成物の使用直前に組み合わされる。例えば、２部型硬化性組成物は、混合などの任意の便利な手段によりアルコキシ官能性ポリオルガノシロキサン及び架橋剤を含む成分を組み合わせて第１の（硬化剤）部を形成することによって、調製されてもよい。第２の（ベース）部は、混合などの任意の便利な手段により触媒及びアルコキシ官能性ポリオルガノシロキサンを含む出発原料を組み合わせることによって、調製されてもよい。これらの出発原料は、１部型又は複数部型組成物のどちらが選択されるかといった様々な因子に応じて、周囲条件又は無水条件下で周囲温度又は高温にて組み合わせることができる。ベース部と硬化剤部とは、使用直前に、混合などの任意の便利な手段により、組み合わせることができる。ベース部と硬化剤部とは、１：１～１０：１の範囲のベース：硬化剤の相対量で組み合わせることができる。
出発原料の混合に使用される装置は、特に限定されない。適切な混合装置の例は、選択される各成分の種類及び量に応じて選択されてもよい。例えば、反応によりガム又はゲルを形成する組成物などの比較的低粘度の組成物には、撹拌バッチケトルが使用されてもよい。あるいは、例えば、より粘稠な組成物及び、粒子を比較的多量に含有する組成物には、二軸押出成形機などの押出成形機といった連続調合装置が使用されてもよい。本明細書に記載の組成物の調製に使用されてもよい例示的な方法としては、例えば、米国特許出願公開第２００９／０２９１２３８号及び同第２００８／０３００３５８号に開示されているものが挙げられる。
上述のように作製されるこれらの組成物は、水分への曝露から組成物を保護する容器内での保管時に安定であることができるが、これらの組成物は、大気の水分に曝露されると縮合反応を介して反応する場合がある。
これらの実施例は、本発明のいくつかの実施形態を説明することを意図しており、本特許請求の範囲に記載された本発明の範囲を限定するかのように解釈してはならない。以下の実施例では、実施例を不活性条件下（すなわち、出発原料を加える前にフラスコを窒素でパージした）で行った。米国特許第５，０２６，８９０号（実施例１５参照）に記載のものなど、ジシロキサン、トリシロキサン、及びシロキサンオリゴマー出発原料を、塩基性Ａｌ２Ｏ３と接触させて、酸濃度を減少させることによって精製した。以下の出発原料及び略語は、以下のように定義される。
Figure 0007201625000017
「収率」は、限定試薬（脂肪族不飽和アルコキシシラン）の量に基づいて、生成されるアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーのモル量／最大限のアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーのモル量を意味する。「選択性」は、アルコキシ官能性オルガノハイドロジェンシロキサンの直鎖状異性体／分枝状異性体（異性体は同じ分子量を有する）の比を意味する。
実施例１
トルエン中０．００５ＭのＣｏ２（ＣＯ）８の原液を作り、－３０℃で保存した。使用前に、溶液を冷凍庫から短い間取り出した。空気を含まないグローブボックス内で、１．１ｇのＶＴＭＳ、１ｇのＴＭＤＳ、及び０．２５ｇのドデカン（内部標準）の混合物を、撹拌子を収容する２０ｍＬのシンチレーションバイアル瓶に加えた。トルエン中Ｃｏ２（ＣＯ）８の０．００５Ｍ溶液３０μＬを加えた。室温で３０分間撹拌した後、反応混合物を５０℃まで１６時間加熱した。この段階で、反応混合物のアリコート（約１５０μＬ）を抜き取り、ＧＣバイアル瓶に注入し、約１ｍＬのキシレンで希釈した。反応をＧＣ－ＦＩＤ及びＧＣ－ＭＳにより分析した。分析により、直鎖状モノヒドロシリル化生成物の収率が約５０％、二重ヒドロシリル化生成物が１５％であり、及びほんの微量の分枝状異性体生成物が検出されたことを示した。多量の未反応出発原料が観察された。
実施例２
Ｃｏ２（ＣＯ）６（ｄｐｐｍ）の試料を使用前に数ヶ月間室温で保存した後、トルエン中０．００５ＭのＣｏ２（ＣＯ）６（ｄｐｐｍ）の原液を作った。空気を含まないグローブボックス内で、１．１ｇのＶＴＭＳ、１ｇのＴＭＤＳ、及び０．２５ｇのドデカン（内部標準）の混合物を、撹拌子を収容する２０ｍＬのシンチレーションバイアル瓶に加えた。トルエン中Ｃｏ２（ＣＯ）６（ｄｐｐｍ）の０．００５Ｍ溶液３０μＬを加えた。室温で３０分間撹拌した後、反応混合物を５０℃まで１６時間加熱した。この段階で、反応混合物のアリコート（約１５０μＬ）を抜き取り、ＧＣバイアル瓶に注入し、約１ｍＬのキシレンで希釈した。反応をＧＣ－ＦＩＤ及びＧＣ－ＭＳにより分析した。分析により、直鎖状モノヒドロシリル化生成物の収率が約３８％、二重ヒドロシリル化生成物が約２４％であり、及びほんの微量の分枝状異性体生成物が検出されたことを示した。多量の未反応出発原料が観察された。この実施例は、Ｃｏ２（ＣＯ）８と比較して、コバルトカルボニルホスフィン錯体がまたより熱安定性のコバルトカルボニル錯体であってもよいことを示す。この実施例は、Ｃｏ２（ＣＯ）８と比較して、より熱安定性のコバルトカルボニル錯体を示す。
実施例３（比較例）
空気を含まないグローブボックス内で、１．１ｇのＶＴＭＳ、１ｇのＴＭＤＳ、及び０．２５ｇのドデカン（内部標準）の混合物を、撹拌子を収容する２０ｍＬのシンチレーションバイアル瓶に加えた。次いで、ＴＨＦ中のＲｈ（ＰＰｈ３）３Ｃｌの０．０１Ｍ溶液３０μＬを加えた（この試薬溶液を撹拌しながら約６０℃まで加熱して、難溶性触媒を溶解させた）。室温で３０分間撹拌した後、反応混合物を５０℃まで１６時間加熱した。この段階で、反応混合物のアリコート（約１５０μＬ）を抜き取り、ＧＣバイアル瓶に注入し、約１ｍＬのキシレンで希釈した。反応をＧＣ－ＦＩＤ及びＧＣ－ＭＳにより分析した。分析により、直鎖状生成物の収率が約５４％、分枝状異性体が８％であると検出されたことを示した。少量の未反応出発原料が観察された。生成物中の所望のβ－付加体について、この実施例３は、実施例１よりも低い選択性を示す。
実施例４（比較例）－エチルトリメトキシシリル末端テトラメチルジシロキサンの調製
空気を含まないグローブボックス内で、１．１ｇのＶＴＭＳ、１ｇのＴＭＤＳ、及び０．２５ｇのドデカン（内部標準）の混合物を、撹拌子を収容する２０ｍＬのシンチレーションバイアル瓶に加えた。次いで、カルシュテット触媒の形態のＴＨＦ中のＰｔ（キシレン中２％として供給、Ｓｉｇｍａ Ａｌｄｒｉｃｈ）の０．０１Ｍ溶液３０μＬを加えた（この試薬溶液を撹拌しながら約６０℃まで加熱して、難溶性触媒を溶解させた）。室温で３０分間撹拌した後、反応混合物を５０℃まで１６時間加熱した。この段階で、反応混合物のアリコート（約１５０μＬ）を抜き取り、ＧＣバイアル瓶に注入し、約１ｍＬのキシレンで希釈した。反応をＧＣ－ＦＩＤ及びＧＣ－ＭＳにより分析した。分析により、直鎖状生成物の収率が約４６％、分枝状異性体が２６％であると検出されたことを示した。少量の未反応テトラメチルジシロキサンが観察されたが、全てのビニルトリメトキシシランが観察された。
実施例５（比較例）－ジ（トリメトキシシリルエチル）ペンタメチルトリシロキサン（Ｍ’Ｄ’Ｍ’ ＥＨＭ）の調製
トルエン中１％のＰｔ触媒の溶液を調製した。１８．０５ｇの量のＶＴＭを、２７５μＬ／分の速度で、１１．９７ｇのＭ’Ｄ’Ｍ’を含有するフラスコに、４０℃の温度で、Ｎ２下で、急速に撹拌しながら、フラスコを冷却しながら、シリンジポンプを用いて加えた。総ＶＴＭの５％を最初に加え、続いて、１０ｐｍのＰｔ触媒（３９μＬの、トルエン中１％の溶液Ｐｔ）を加えて、発熱を開始し、次いで、残りのＶＴＭの添加を開始した。温度を熱電対によって監視し、添加速度を制御することによって８０℃未満に維持した。ＶＴＭを完全に加えた後、反応溶液を７５℃で０．５時間撹拌し、冷却し、ＧＣによって特定して、生成物混合物が１０％の単官能性オリゴマー、６８％の二官能性オリゴマー、及び２０％の三官能性オリゴマーを含有したことを示した。試料を１トール（０．１３３３ｋＰａ）下で蒸留により精製し、１トール（０．１３３３ｋＰａ）で沸点１３５～１３７℃を有する１６．９ｇのＭ’Ｄ’Ｍ’ＥＨＭ（収率：５６％）を得た。試料を、ＧＣ、１Ｈ、及び２９Ｓｉ ＮＭＲによって特定した。最終生成物は、６６％のＭ’Ｄ’Ｈ’ ＥＨＭのβ異性体及び３４％のＭ’Ｄ’Ｈ’ ＥＨＭのα異性体；６０％のＤ－Ｈ異性体（以下に示す反応スキームにおける第１の生成物構造）及び４０％のＭ－Ｈ異性体（以下に示す反応スキームにおける第２の生成物構造）で構成された。１Ｈ ＮＭＲ（ＣＤＣｌ３）：δ４．６９（Ｍ－Ｈ）、４．６２（Ｄ－Ｈ）、３．５５（－ＯＣＨ３）、１．０６（α異性体からの－ＣＨ３）、０．５６（β異性体からの－ＣＨ２ＣＨ２）、０．２５～０（－ＣＨ３及び－ＣＨ（Ｍｅ）－）。２９Ｓｉ ＮＭＲ（ＣＤＣｌ３）：δ１１～９（Ｍ－Ｄ’）、９～７（Ｍ－Ｄ）、－６～－８（Ｍ’）、－１９～－２３（Ｄ）、－３５～－３８（Ｄ’）、－４０～－４３（Ｔ）。
Figure 0007201625000018
実施例６（仮想例）－ジ（トリメトキシシリルエチル）ペンタメチルトリシロキサン（Ｍ’Ｄ’Ｍ’ ＥＨＭ）の調製
コバルト触媒（ジコバルトオクタカルボニル）をＴＨＦに溶解して、１ミリモル（ｍＭ）触媒溶液を調製する。熱電対及び冷水冷却管を取り付けた三口丸底フラスコに、９．９６ｇ及び１５．０４ｇのＶＴＭを入れる。フラスコをＮ２でパージし、フラスコ内の混合物を８０℃まで加熱し、続いて、触媒溶液（１ｍＬ）を添加する。８０℃で、Ｎ２下で１７時間撹拌した後、反応混合物を２５℃の室温まで放冷し、ＧＣによって分析する。
実施例７（比較例）－ジ（トリメトキシシリルエチル）シロキサンオリゴマー（Ｐｒ－Ｔ ＥＨＭ）の調製
Ｍ’ＴＰｒ（１５．０ｇ）、ＶＴＭ（１５．０ｇ）、及びトルエン中の白金触媒溶液３９μＬ）を出発原料として使用したことを除いて、実施例５の手順を繰り返した。粗生成物は、ＧＣ（ＦＩＤ）により、１４％の単官能性オリゴマー、５４％の二官能性オリゴマー、及び３１％の三官能性オリゴマーを含有した。試料を１トール（０．１３３３ｋＰａ）下で蒸留により精製し、１３．５ｇの純粋なＰｒ－Ｔ ＥＨＭ（収率：４５％）を得た。これは、ＧＣ（保持時間：３０．８～３１．１分）、１Ｈ、及び２９Ｓｉ ＮＭＲによって特定された。この試料は、７０％のＰｒ－Ｔ ＥＨＭのβ異性体及び３０％のＰｒ－Ｔ ＥＨＭのα異性体で構成された。１Ｈ ＮＭＲ（ＣＤＣｌ３）：δ４．６９（Ｓｉ－Ｈ）、３．５５（－ＯＣＨ３）、１．３６（ＣＨ３ＣＨ２ＣＨ２－）、１．０９（α異性体からの－ＣＨ３）、０．９２（ＣＨ３ＣＨ２ＣＨ２－）、０．５６（β異性体からの－ＣＨ２ＣＨ２－）、０．４５（ＣＨ３ＣＨ２ＣＨ２－）、０．２～０（－ＳｉＣＨ３）。２９Ｓｉ ＮＭＲ（ＣＤＣｌ３）：δ１０～７（Ｍ）、－６～－８（Ｍ’）、－４０～－４３（Ｔ－ＯＭｅ）、－６３～－６５（Ｔ－Ｐｒ）。
Figure 0007201625000019
実施例８－ジ（トリメトキシシリルエチル－ペンタメチルトリシロキサン（Ｐｒ－Ｔ ＥＨＭ）の調製
Ｍ’ＴＰｒ（２９．７ｇ）、ＶＴＭ（２９．７ｇ）、及びジコバルトオクタカルボニル（ＴＨＦ中に４ｍＭ、０．５ｍＬ、２μモル）を出発原料として使用することを除いて、実施例６の手順を繰り返す。反応を８０℃で７時間実施する。
Figure 0007201625000020
実施例９（比較例）
Ｃｏ２（ＣＯ）６（ＰＭｅ３）２の試料を使用前に数ヶ月間室温で保存した後、トルエン中０．００５ＭのＣｏ２（ＣＯ）６（ＰＭｅ３）２の原液を作った。空気を含まないグローブボックス内で、１．１ｇのＶＴＭＳ、１ｇのＴＭＤＳ、及び０．２５ｇのドデカン（内部標準）の混合物を、撹拌子を収容する２０ｍＬのシンチレーションバイアル瓶に加えた。トルエン中Ｃｏ２（ＣＯ）６（ＰＭｅ３）２の０．００５Ｍ溶液３０μＬを加えた。室温で３０分間撹拌した後、反応混合物を５０℃まで１６時間加熱した。この段階で、反応混合物のアリコート（約１５０μＬ）を抜き取り、ＧＣバイアル瓶に注入し、約１ｍＬのキシレンで希釈した。反応をＧＣ－ＦＩＤ（水素炎イオン化検出器を備えるガスクロマトグラフィー）及びＧＣ－ＭＳ（質量分析計を有するガスクロマトグラフィー）によって分析した。分析により、反応が生じなかったことを示した。この実施例は、ホスフィン配位子がコバルト触媒中に含まれるときに、ジホスフィンのキレート化によってより良好な触媒活性をもたらすことができることを示す。
実施例１０（参照）－シーラント組成物試料の調合手順
スピードミキサーカップに、エチルトリメトキシシリル末端テトラメチルジシロキサン（上述の実施例で調製された）とα，ω－ビニル末端ポリジメチルシロキサンとのヒドロシリル化反応によって調製された、２１０．８８ｇのトリメトキシ官能性ポリジメチルシロキサンを加えた。メチルトリメトキシシラン、テトラ－ｎ－ブトキシチタネート、３－メルカプトプロピルトリメトキシシラン、８０％のチタンエチルアセトアセテートと２０％のメチルトリメトキシシランとのスラリー、及びＮ－（３－（トリメトキシシリル）プロピル）エチレンジアミンのスラリーを、以下の表に示す比と同等の比で調製した。このスラリーから、１３．１６ｇをスピードミキサーカップに加えた。カップをＤＡＣ ６００．２ ＶＡＣ－Ｐ Ｓｐｅｅｄｍｉｘｅｒ内で、毎分８００回転（ｒｐｍ）で３０秒間、次いで１５００ｒｐｍで３０秒間混合した。次に、１４９．２ｇの沈降性炭酸カルシウムをカップに加え、８００ｒｐｍで３０秒間、及び１５００ｒｐｍで３０秒間混合した。次いで、カップの側部及び底部を、スパチュラを用いて手で掻き取った。次に、２６．７６ｇの粉砕炭酸カルシウムをカップに加え、８００ｒｐｍで３０秒間、及び１５００ｒｐｍで３０秒間混合した。再び、カップの側部及び底部を、スパチュラを用いて手で掻き取った。最後に、カップの内容物を真空環境に露出できるように、カップに、穴を備えるキャップを取り付けた。８００ｒｐｍ及び１平方インチ当たり５ポンド（ｐｓｉ）（３４．５ｋＰａ）で３０秒間、１５００ｒｐｍ及び５ｐｓｉ（３４．５ｋＰａ）で３０秒間、並びに８００ｒｐｍ及び１４．７ｐｓｉ（１０１．３５ｋＰａ）で３０秒間混合することによって、カップを脱気した。得られたシーラント組成物を、手で操作されたカッププレスによりＳｅｍｃｏ（登録商標）チューブに移した。
これらの比較例１１及び１２では、以下の表に従って２つの比較試料を調製した。（シーラント組成物１及びシーラント組成物２）
Figure 0007201625000021
これらの仮想例１３～１６では、以下の表に従って試料を調製した。（シーラント組成物３、４、５、及び６）
Figure 0007201625000022
上述のように調製された組成物試料を、不粘着時間（ＴＦＴ）（Tack Free Time）及びスキンオーバー時間（ＳＯＴ）（Skin Over Time）について以下の試験方法を使用して評価する。
ＴＦＴを以下のように試験した。シーラントの１００ｍｉｌスラブをポリエチレンテレフタレート（ＰＥＴ）片上に引き伸ばした。次いで、ＰＥＴの小ストリップをシーラントの表面上に軽く押圧して、硬化を確認する。シーラントがＰＥＴのストリップに移らない場合、シーラントは不粘着であるとみなす。
ＳＯＴを以下のように試験した。シーラントの１００ｍｉｌスラブをＰＥＴ片上に引き伸ばした。軽く触れたときにシーラントが手袋又は地指に移らない場合、シーラントはスキンオーバーされているとみなす。
以下の表は、上述のように調製された比較シーラント組成物試料で行われた試験を示す。８ミリメートル（ｍｍ）の平行平板定応力レオメーター上で、少量の未硬化のシーラントを１．８２９ｍｍに押圧し、カミソリ刃でトリミングした。シーラントを、指定された時間の間、定位置で硬化させた。次に、指定された時間の間、０．５ｐｓｉ（３．４５ｋＰａ）の定応力をかけた。次いで、応力を解放し、シーラントを５分間回復させた。より速く硬化するシーラントは、応力期間中にクリープがより少なく、回復期間中にゼロにより近くまで回復する。
Figure 0007201625000023
実施例１７～４６（仮想例）－シーラントの調合手順
Ｓｐｅｅｄｍｉｘｅｒカップに、以下の表のうちの１つにあるポリマーを加えた。メチルトリメトキシシラン、８０％のチタンエチルアセトアセテートと２０％のメチルトリメトキシシランとのスラリー、テトラ－ｎ－ブトキシチタネート、３－メルカプトプロピルトリメトキシシラン、及びＮ－（３－（トリメトキシシリル）プロピル）エチレンジアミンのスラリーを、以下の表中の配合物に見られる比と同等の比で調製した。いくつかの組成物試料は上記に列挙した全ての出発原料を含有しなかったことに留意されたい。カップに、このスラリーをその出発原料の合計と同等で加えた。次いで、カップをＤＡＣ ６００．２ ＶＡＣ－ＰＳｐｅｅｄｍｉｘｅｒ内で、１５００ｒｐｍで１分間混合した。次に、使用する場合、沈降性炭酸カルシウム及び粉砕炭酸カルシウムの充当分を、カップに加え、２０００ｒｐｍで３０秒間混合した。最後に、カップの内容物を真空環境に露出できるように、カップに、穴を備えるキャップを取り付けた。８００ｒｐｍ及び５ｐｓｉ（３４．５ｋＰａ）で３０秒間、１５００ｒｐｍ及び５ｐｓｉ（３４．５ｋＰａ）で３０秒間、並びに８００ｒｐｍ及び１４．７ｐｓｉ（１０１．３５ｋＰａ）で３０秒間混合することによって、カップを脱気した。得られたシーラントを、手で操作されたカッププレスによりＳｅｍｃｏ（登録商標）チューブに移した。成分を加える際に、極端でない変動は許容された。
Figure 0007201625000024

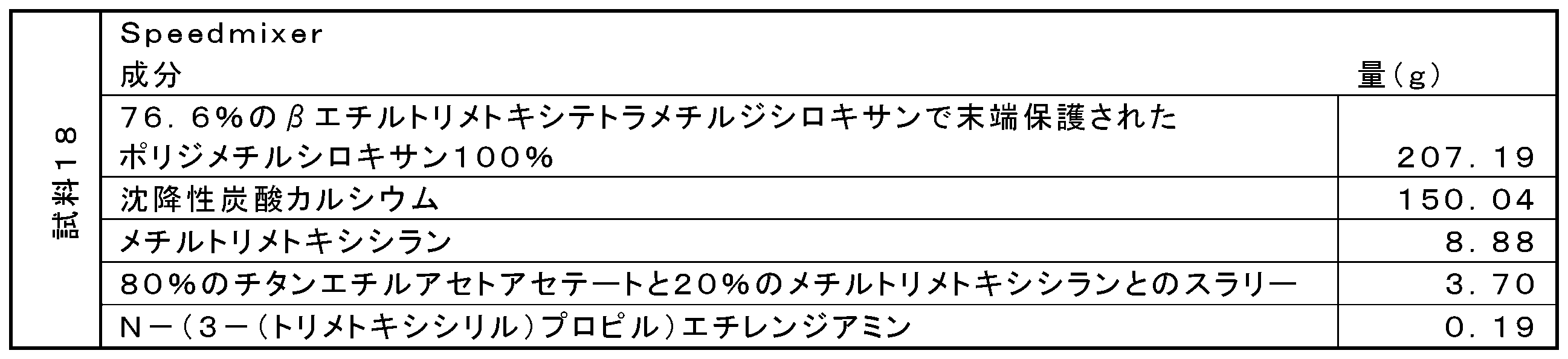

Figure 0007201625000025
Figure 0007201625000026
Figure 0007201625000027
Figure 0007201625000028
Figure 0007201625000029
Figure 0007201625000030

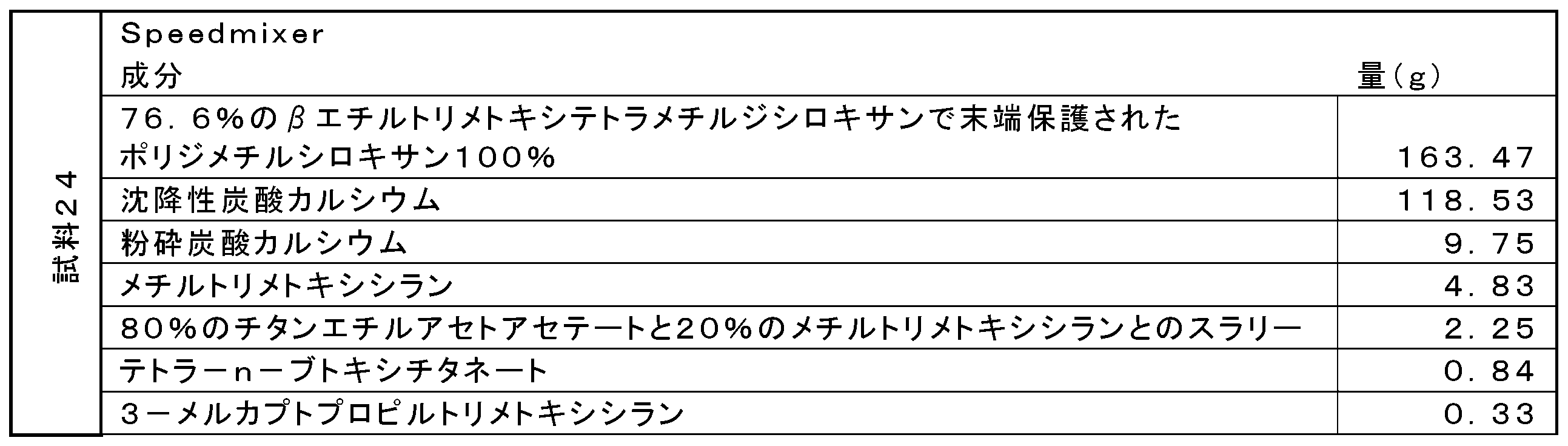

Figure 0007201625000031
Figure 0007201625000032

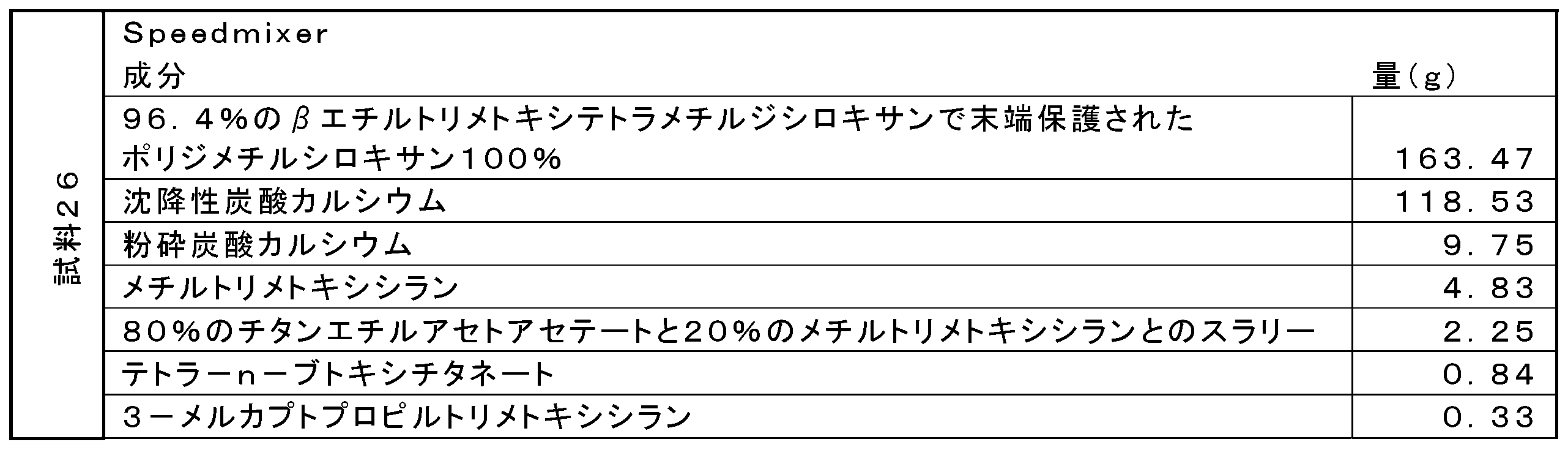

Figure 0007201625000033

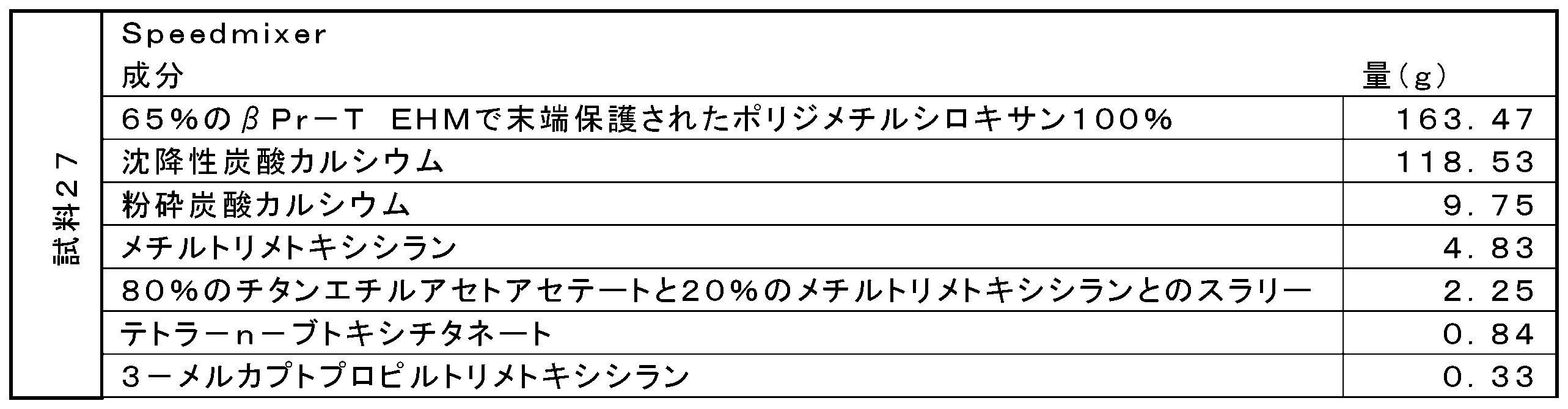

Figure 0007201625000034
Figure 0007201625000035
Figure 0007201625000036
Figure 0007201625000037
Figure 0007201625000038
Figure 0007201625000039
Figure 0007201625000040

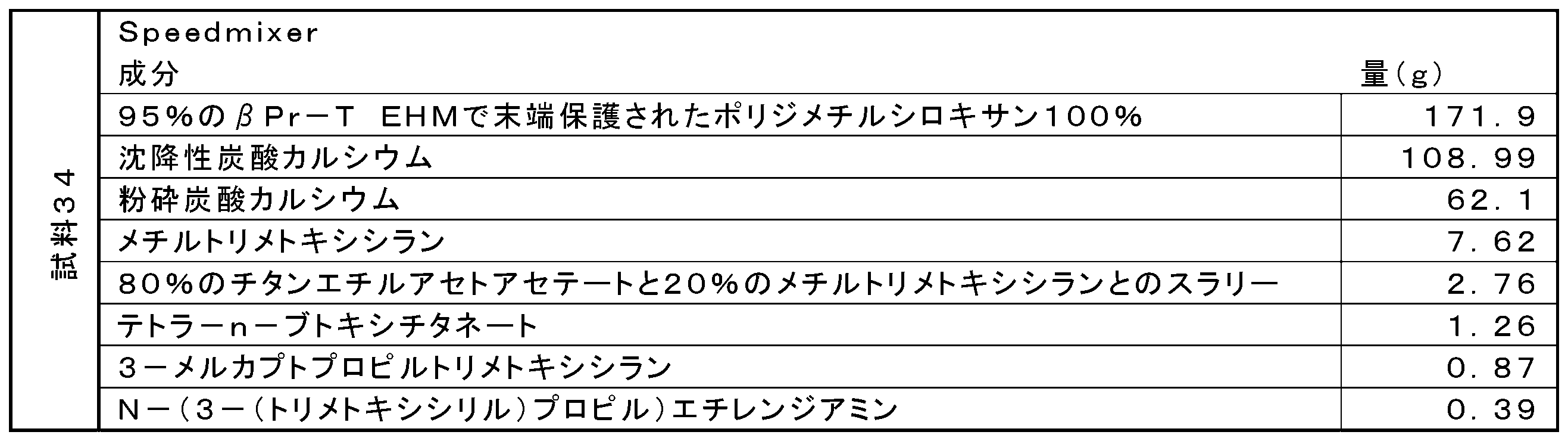

Figure 0007201625000041
Figure 0007201625000042
Figure 0007201625000043
Figure 0007201625000044
Figure 0007201625000045
Figure 0007201625000046
Figure 0007201625000047

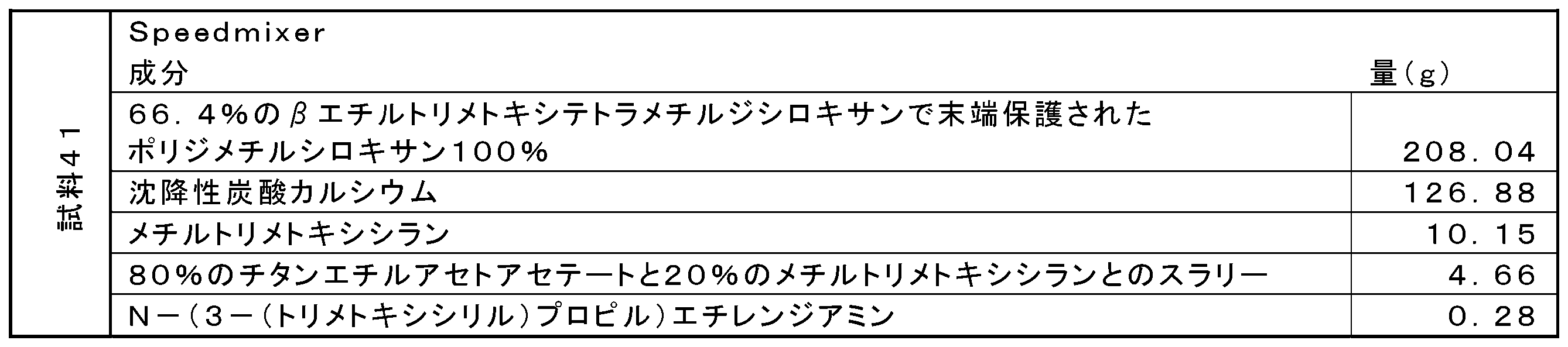

Figure 0007201625000048
Figure 0007201625000049
Figure 0007201625000050
Figure 0007201625000051

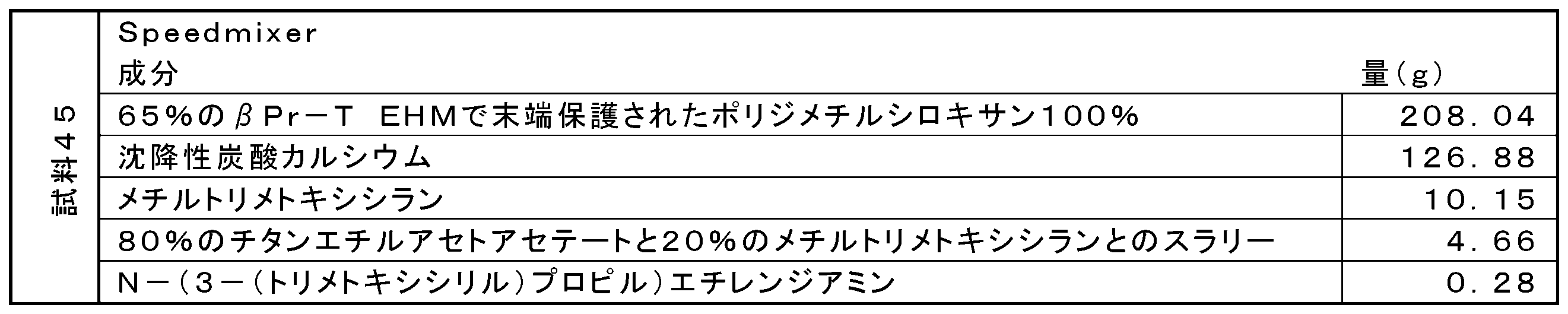

Figure 0007201625000052
Figure 0007201625000053
上記の実施例は、高価である貴金属ヒドロシリル化触媒（白金族金属触媒など）の使用を必要とせずに、コバルト触媒により所望の生成物を生成できることを示す。
上記の実施例及び比較例は、ポリオルガノシロキサンが本明細書に記載の方法により調製されたアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーで末端封鎖され、＞９０モル％の直鎖状二価炭化水素連結基を有し、得られた末端封鎖ポリオルガノシロキサンが縮合反応硬化性組成物に配合される場合、組成物は、より少量の直鎖状二価ヒドロカルビル連結基及びより多量の分枝状二価炭化水素連結基を有するアルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーで末端封鎖されたポリオルガノシロキサンを含有する比較組成物よりも、速く硬化することを示す。

Claims (15)

  1. アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを調製する方法であって、前記方法が、
    １）
    （Ａ）単位式：
    （ＨＲ１ ２ＳｉＯ１／２）ｅ（Ｒ１ ３ＳｉＯ１／２）ｆ（ＨＲ１ＳｉＯ２／２）ｇ（Ｒ１ ２ＳｉＯ２／２）ｈ（Ｒ１ＳｉＯ３／２）ｉ（ＨＳｉＯ３／２）ｊ（ＳｉＯ４／２）ｋ
    ［式中、下付き文字ｅ、ｆ、ｇ、ｈ、ｉ、ｊ、及びｋは、５≧ｅ≧０、５≧ｆ≧０、１０≧ｇ≧０、５≧ｈ≧０であり、下付き文字ｉが０又は１であり、５≧ｊ≧０であり、下付き文字ｋが０又は１であるような値を有し、ただし、数値（ｅ＋ｇ＋ｊ）≧２、及び数値（ｅ＋ｆ＋ｇ＋ｈ＋ｉ＋ｊ＋ｋ）≦５０であり、各Ｒ１は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基である］のポリオルガノハイドロジェンシロキサンオリゴマーと、
    （Ｂ）式：
    Figure 0007201625000054
     ［式中、各Ｒ２は、独立して、２～１８個の炭素原子を有する脂肪族不飽和一価炭化水素基であり、各Ｒ １ は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基であり、各Ｒ３は、独立して、１～１８個の炭素原子を有する一価炭化水素基であり、下付き文字ｃは、０又は１である］の脂肪族不飽和アルコキシシランと、
    （Ｃ）ジコバルトヘキサカルボニルジフェニルホスフィノアルカンを含むコバルト錯体と、を含む出発原料を反応させることによって、前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを含む反応生成物を調製する工程と、
    所望により、２）工程１）で調製した前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを単離する工程と、を含む、方法。
  2. 前記コバルト錯体が、ジコバルトヘキサカルボニル１，１－ビス（ジフェニルホスフィノ）メタンを含む、請求項１に記載の方法。
  3. 前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーが、単位式：
    Figure 0007201625000055
     ［式中、
    Ｒ１、Ｒ３、並びに下付き文字ｃ、ｆ、ｈ、ｉ、及びｋは、上述のとおりであり、下付き文字ｂは、０～２であり、ｍ＞０であり、数値（ｍ＋ｎ＋ｏ＋ｐ）＝（ｅ＋ｇ＋ｊ）であり、各Ｄは、独立して、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、工程１）で生成された全てのＤ基の＞９０モル％は、直鎖状である］を有する、請求項１又は２に記載の方法。
  4. （Ａ）前記ポリオルガノハイドロジェンシロキサンオリゴマーが、式：
    Figure 0007201625000056
     ［式中、下付き文字ａは、０～１０である］を有する、請求項１又は２に記載の方法。
  5. 前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーが、式：
    Figure 0007201625000057
     ［式中、Ｄは、２～１８個の炭素原子を有する二価炭化水素基であり、ただし、Ｄの＞９０モル％は、直鎖状二価炭化水素基である］を有する、請求項４に記載の方法。
  6. （Ａ）前記ポリオルガノハイドロジェンシロキサンオリゴマーが、単位式：
    （ＨＲ１ ２ＳｉＯ１／２）３（Ｒ１ ２ＳｉＯ２／２）ｑ（Ｒ１ＳｉＯ３／２）［式中、下付き文字ｑは、０～３である］を有する、請求項１又は２に記載の方法。
  7. （Ａ）前記ポリオルガノハイドロジェンシロキサンオリゴマーが、式：

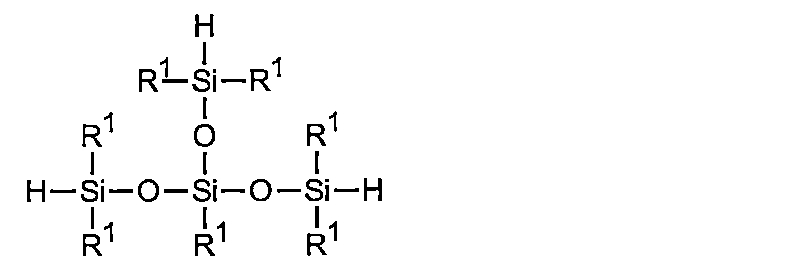

    Figure 0007201625000058
     を有する、請求項６に記載の方法。
  8. 前記オルガノハイドロジェンシロキサンオリゴマーが、単位式：（Ｒ１ ２ＳｉＯ２／２）ｖ（Ｒ１ＨＳｉＯ２／２）ｓ［式中、下付き文字ｓは、≧３であり、下付き文字ｖは、≧０である］の環式オルガノハイドロジェンシロキサンオリゴマーである、請求項１又は２に記載の方法。
  9. 前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーが、単位式：
    Figure 0007201625000059
     ［式中、下付き文字ｔは、≧０であり、下付き文字ｕは、≧１であり、数値（ｔ＋ｕ）＝ｓである］を有する、請求項８に記載の方法。
  10. ポリアルコキシ官能性ポリオルガノシロキサンを調製する方法であって、前記方法が、
    請求項１～９のいずれか一項に記載の方法工程により、アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーを調製する工程を含み、
    （１）
    （ａ）前記アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーと、
    （ｂ）１分子当たり、平均して少なくとも２個の脂肪族不飽和一価炭化水素基を有するポリオルガノシロキサンと、
    （ｃ）ヒドロシリル化反応触媒と、を含む出発原料を反応させる工程、を更に含む、方法。
  11. 出発原料（ｂ）が、式：
    Figure 0007201625000060
     ［式中、各Ｒ ２ は、独立して、２～１８個の炭素原子を有する脂肪族不飽和一価炭化水素基であり、各Ｒ １ は、独立して、１～１８個の炭素原子を有する一価炭化水素基又は１～１８個の炭素原子を有する一価ハロゲン化炭化水素基であり、下付き文字ｎは、１～２，０００である］のポリジオルガノシロキサンである、請求項１０に記載の方法。
  12. 前記ポリアルコキシ官能性ポリオルガノシロキサンが、式：
    Figure 0007201625000061
     ［式中、各Ｄ１は、独立して、二価炭化水素基である］を有する、請求項１０又は１１に記載の方法。
  13. 縮合反応硬化性組成物の作製方法であって、
    請求項１０～１２のいずれか一項に記載の方法工程により、ポリアルコキシ官能性ポリオルガノシロキサンを調製する工程を含み、
    （ｉ）前記ポリアルコキシ官能性ポリオルガノシロキサンと、
    （ｉｉ）縮合反応触媒と、を含む出発原料を混合すること、を更に含む、方法。
  14. 前記縮合反応触媒が、チタネート触媒を含む、請求項１３に記載の方法。
  15. 前記組成物が、１つ以上の追加出発原料を更に含み、前記１つ以上の追加出発原料は、（ｉｉｉ）充填剤、（ｉｖ）充填剤処理剤（ｖ）架橋剤、（ｖｉ）接着促進剤、（ｖｉｉ）乾燥剤、（ｖｉｉｉ）増量剤、可塑剤、又はこれらの組み合わせ、（ｉｘ）殺生物剤、（ｘ）難燃剤、（ｘｉ）鎖延長剤、（ｘｉｉ）末端封鎖剤、（ｘｉｉｉ）非反応性結合剤、（ｘｉｖ）劣化防止添加剤、（ｘｖ）水放出剤、（ｘｖｉ）顔料、（ｘｖｉｉ）レオロジー添加剤、（ｘｖｉｉｉ）賦形剤、（ｘｉｘ）粘着付与剤、（ｘｘ）腐食防止剤、並びに（ｉｉｉ）、（ｉｖ）、（ｖ）、（ｖｉ）、（ｖｉｉ）、（ｖｉｉｉ）、（ｉｘ）、（ｘ）、（ｘｉ）、（ｘｉｉ）、（ｘｉｉｉ）、（ｘｉｖ）、（ｘｖ）、（ｘｖｉ）、（ｘｖｉｉ）、（ｘｖｉｉｉ）、（ｘｉｘ）、及び（ｘｘ）のうちの２つ以上の組み合わせからなる群から選択される、請求項１３又は１４に記載の方法。
JP2019568139A 2017-06-26 2018-06-26 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、コバルト触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法 Active JP7201625B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201762524639P 2017-06-26 2017-06-26
US62/524,639 2017-06-26
PCT/US2018/039380 WO2019005713A1 (en) 2017-06-26 2018-06-26 METHOD FOR HYDROSILYLATION OF ALIPHATICALLY UNSATURATED ALCOXYSILANES AND HYDROGEN-TERMINATING ORGANOSILOXANE OLIGOMERS FOR PREPARING ALCOXYSILYL-TERMINATED POLYMERS USEFUL FOR FUNCTIONALIZING POLYORGANOSILOXANES USING A COBALT CATALYST

Publications (2)

Publication Number Publication Date
JP2020525563A JP2020525563A (ja) 2020-08-27
JP7201625B2 true JP7201625B2 (ja) 2023-01-10

Family

ID=62981338

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2019568139A Active JP7201625B2 (ja) 2017-06-26 2018-06-26 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、コバルト触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法

Country Status (5)

Country Link
US (1) US11492448B2 (ja)
EP (1) EP3645608B1 (ja)
JP (1) JP7201625B2 (ja)
CN (1) CN110799575B (ja)
WO (1) WO2019005713A1 (ja)

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11193051B2 (en) 2018-03-19 2021-12-07 Dow Silicones Corporation Hot melt adhesive composition containing a polyolefin-polydiorganosiloxane copolymer and methods for the preparation and use thereof
EP3768793B1 (en) 2018-03-19 2023-09-27 Dow Silicones Corporation Polyorganosiloxane hot melt adhesive compositions containing polyolefin - polydiorganoosiloxane copolymers and methods for the preparation and use thereof
EP3898777B1 (en) 2018-12-21 2023-04-19 Dow Silicones Corporation Methods for making polyfunctional organosiloxanes and compositions containing same
KR102814239B1 (ko) 2018-12-21 2025-05-29 다우 실리콘즈 코포레이션 다작용성 유기실록산, 이를 함유하는 조성물, 및 이의 제조 방법
WO2020131365A1 (en) 2018-12-21 2020-06-25 Dow Silicones Corporation Method for preparing a functionalized polyorganosiloxane
KR102798860B1 (ko) 2018-12-21 2025-04-25 다우 실리콘즈 코포레이션 다작용성 유기실록산, 이를 함유하는 조성물, 및 이의 제조 방법
CN116234858B (zh) 2020-06-24 2025-05-06 美国陶氏有机硅公司 用于由氟化芳基硼烷路易斯酸催化的使有机硅化合物与硅基氢化物反应的组合物和方法
EP4172165B1 (en) * 2020-06-30 2025-07-23 Dow Silicones Corporation Preparation of multifunctional organosilicon compounds
CN114698378B (zh) * 2020-10-28 2023-04-14 美国陶氏有机硅公司 三烷氧基官能化支化硅氧烷组合物
US20240228707A1 (en) 2021-10-21 2024-07-11 Dow Silicones Corporation Composition and method for synthesis of an alkoxy-functional organosiloxane oligomer
CN119053644A (zh) 2022-05-04 2024-11-29 美国陶氏有机硅公司 硅酮-聚醚共聚物、包含硅酮-聚醚共聚物的密封剂和相关方法
JP2025519575A (ja) 2022-06-15 2025-06-26 ダウ グローバル テクノロジーズ エルエルシー ホスホニウム塩を含む硬化性ポリオルガノシロキサン組成物並びにその調製方法及び使用
WO2024196440A1 (en) 2023-03-20 2024-09-26 Dow Silicones Corporation Emulsion of alkoxy-functional silsesquioxane resin and processes for the preparation and use thereof
WO2024196439A1 (en) 2023-03-20 2024-09-26 Dow Global Technologies Llc Alkoxy-functional silsesquioxane resin and processes for the preparation and use thereof
CN120917082A (zh) 2023-04-21 2025-11-07 陶氏环球技术有限责任公司 用于制备硅烷醇官能有机硅化合物的方法
WO2025038266A1 (en) * 2023-08-14 2025-02-20 Dow Global Technologies Llc Cobalt catalyzed hydroformylation of vinyl-functional polyorganosiloxanes

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000297064A (ja) 1995-07-25 2000-10-24 Rhodia Chim 多官能性ペルハロゲン化ポリオルガノシロキサンの製造用中間体
WO2001066624A1 (fr) 2000-03-09 2001-09-13 National Institute Of Advanced Industrial Science And Technology Compose de silicium modifie, procede de production dudit compose, et objet durci obtenu a partir dudit compose
JP2008546860A (ja) 2005-06-13 2008-12-25 シレクス オサケユキチュア 炭化水素橋かけ基を有する官能化シランモノマーを重合させる半導体オプトエレクトロニクス用ポリマーの製造方法

Family Cites Families (45)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
BE623601A (ja) 1961-10-16 1900-01-01
US3220972A (en) 1962-07-02 1965-11-30 Gen Electric Organosilicon process using a chloroplatinic acid reaction product as the catalyst
US3159601A (en) 1962-07-02 1964-12-01 Gen Electric Platinum-olefin complex catalyzed addition of hydrogen- and alkenyl-substituted siloxanes
US3296291A (en) 1962-07-02 1967-01-03 Gen Electric Reaction of silanes with unsaturated olefinic compounds
NL131800C (ja) 1965-05-17
US3516946A (en) 1967-09-29 1970-06-23 Gen Electric Platinum catalyst composition for hydrosilation reactions
US3814730A (en) 1970-08-06 1974-06-04 Gen Electric Platinum complexes of unsaturated siloxanes and platinum containing organopolysiloxanes
US3989668A (en) 1975-07-14 1976-11-02 Dow Corning Corporation Method of making a silicone elastomer and the elastomer prepared thereby
US4722675A (en) 1985-10-05 1988-02-02 Dragerwerk Aktiengesellschaft Piston proportioning pump
US4871827A (en) 1986-03-03 1989-10-03 Dow Corning Corporation Method of improving shelf life of silicone elastomeric sealant
US4766176A (en) 1987-07-20 1988-08-23 Dow Corning Corporation Storage stable heat curable organosiloxane compositions containing microencapsulated platinum-containing catalysts
US4784879A (en) 1987-07-20 1988-11-15 Dow Corning Corporation Method for preparing a microencapsulated compound of a platinum group metal
US5026890A (en) 1988-05-20 1991-06-25 General Electric Company Method and intermediates for preparation of bis(aminoalkyl)polydiorganosiloxanes
JP2630993B2 (ja) 1988-06-23 1997-07-16 東レ・ダウコーニング・シリコーン株式会社 ヒドロシリル化反応用白金系触媒含有粒状物およびその製造方法
JPH0214244A (ja) 1988-06-30 1990-01-18 Toray Dow Corning Silicone Co Ltd 加熱硬化性オルガノポリシロキサン組成物
US5036117A (en) 1989-11-03 1991-07-30 Dow Corning Corporation Heat-curable silicone compositions having improved bath life
GB9103191D0 (en) 1991-02-14 1991-04-03 Dow Corning Platinum complexes and use thereof
US5233071A (en) * 1992-03-17 1993-08-03 E. I. Du Pont De Nemours And Company Hydrosilation of fluorinated olefins with cobalt catalysts
US5276123A (en) 1992-09-03 1994-01-04 Dow Corning Corporation Alkoxy endblocked polydiorganosiloxane and room temperature vulcanizable silicone elastomers made therefrom
US5378790A (en) 1992-09-16 1995-01-03 E. I. Du Pont De Nemours & Co. Single component inorganic/organic network materials and precursors thereof
JPH06166810A (ja) 1992-11-30 1994-06-14 Toray Dow Corning Silicone Co Ltd 室温硬化性組成物
US5983593A (en) 1996-07-16 1999-11-16 Dow Corning Corporation Insulating glass units containing intermediate plastic film and method of manufacture
US5840794A (en) 1997-01-10 1998-11-24 Dow Corning Corporation Alkoxy functional sealants with rapid development of green strength
US6127502A (en) 1998-12-21 2000-10-03 Dow Corning Corporation Polyorganosiloxanes having at least one organofunctional group with multiple hydrolyzable groups
US6235832B1 (en) 1998-12-21 2001-05-22 Dow Corning Corporation RTV silicone compositions with rapid development of green strength
US6265518B1 (en) 1998-12-21 2001-07-24 Dow Corning Corporation Organosilicon endcapper having one silicon-bonded hydrogen atom
US6175031B1 (en) 2000-03-07 2001-01-16 Dow Corning Asia, Ltd. Method for synthesizing silicon compounds that contain a substituent bonded to silicon through a silicon-carbon linkage
EP1383777B1 (de) * 2001-03-29 2005-11-16 Basf Aktiengesellschaft Liganden für pnicogenchelatkomplexe mit einem metall der viii. nebengruppe und verwendung der komplexe als katalysatoren für hydroformylierung, carbonylierung, hydrocyanierung oder hydrierung
CA2540473C (en) 2003-10-01 2014-04-29 Dow Global Technologies Inc. Process for preparing cationic rhodium complexes
US7279589B2 (en) 2005-08-15 2007-10-09 Shin-Etsu Chemical Co., Ltd. Preparation of 1-(alkoxysilyl)ethyl-1,1,3,3-tetramethyldisiloxane
CN101326255B (zh) 2005-12-08 2013-09-25 陶氏康宁公司 生产有机硅压敏粘合剂的连续方法
JP2007332104A (ja) * 2006-06-16 2007-12-27 Shin Etsu Chem Co Ltd 有機ケイ素化合物
JP5143835B2 (ja) 2006-07-03 2013-02-13 ダウ・コーニング・コーポレイション 化学的硬化性一体型ウォームエッジスペーサー及びシール
US9402643B2 (en) 2008-01-15 2016-08-02 Novartis Ag Targeted illumination for surgical instrument
JP5282520B2 (ja) 2008-10-15 2013-09-04 信越化学工業株式会社 シランカップリング剤、これを用いた環状ポリオレフィンの改質方法及び有機ケイ素化合物の製造方法
MX2011010379A (es) 2009-03-31 2011-10-17 Dow Technology Investments Llc Proceso de hidroformilacion con un ligando de biosfosfito doblemente de extremo abierto.
US9156948B2 (en) 2011-10-04 2015-10-13 Dow Corning Corporation Iron(II) containing complex and condensation reaction catalysts, methods for preparing the catalysts, and compositions containing the catalysts
US8927674B2 (en) * 2012-08-16 2015-01-06 Princeton University Dehydrogenative silylation and crosslinking using cobalt catalysts
CN102977374B (zh) * 2012-12-07 2015-01-07 中国科学院化学研究所 环二硅氮烷-硅氧烷共聚物及其制备方法与应用
JP6089286B2 (ja) * 2013-03-01 2017-03-08 国立大学法人九州大学 単核ルテニウム錯体およびそれを使用した有機合成反応
US20170190722A1 (en) * 2014-05-08 2017-07-06 Momentive Performance Materials Inc. Dialkyl cobalt catalysts and their use for hydrosilylation and dehydrogenative silylation
US20160000251A1 (en) 2014-07-03 2016-01-07 Carla Mosley Stove shut off system
JP6327426B2 (ja) * 2014-08-12 2018-05-23 国立大学法人九州大学 ヒドロシリル化反応触媒
CN106660031A (zh) * 2014-08-12 2017-05-10 国立大学法人九州大学 氢化硅烷化反应催化剂
WO2016099727A2 (en) * 2014-12-19 2016-06-23 Dow Corning Corporation Ligand components, associated reaction products, activated reaction products, hydrosilylation catalysts and hydrosilylation curable compositions including the ligand components, and associated methods for preparing same

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000297064A (ja) 1995-07-25 2000-10-24 Rhodia Chim 多官能性ペルハロゲン化ポリオルガノシロキサンの製造用中間体
WO2001066624A1 (fr) 2000-03-09 2001-09-13 National Institute Of Advanced Industrial Science And Technology Compose de silicium modifie, procede de production dudit compose, et objet durci obtenu a partir dudit compose
JP2008546860A (ja) 2005-06-13 2008-12-25 シレクス オサケユキチュア 炭化水素橋かけ基を有する官能化シランモノマーを重合させる半導体オプトエレクトロニクス用ポリマーの製造方法

Also Published As

Publication number Publication date
EP3645608A1 (en) 2020-05-06
EP3645608B1 (en) 2024-06-19
JP2020525563A (ja) 2020-08-27
WO2019005713A1 (en) 2019-01-03
CN110799575A (zh) 2020-02-14
US20200231755A1 (en) 2020-07-23
CN110799575B (zh) 2022-02-22
US11492448B2 (en) 2022-11-08

Similar Documents

Publication Publication Date Title
JP7201625B2 (ja) 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、コバルト触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法
JP7189157B2 (ja) 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、ロジウム触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法
JP7252142B2 (ja) 脂肪族不飽和アルコキシシラン及び水素末端オルガノシロキサンオリゴマーをヒドロシリル化して、イリジウム触媒を使用してポリオルガノシロキサンを官能化するのに有用なアルコキシシリル末端ポリマーを調製する方法
JP7121190B2 (ja) アルコキシ官能性オルガノハイドロジェンシロキサンオリゴマーの調製方法及び当該オリゴマーの使用
CN112789282B (zh) 用于使用纯化的起始物质的烷氧基官能有机氢硅氧烷低聚物的制备用途和低聚物的用途的方法
KR20200043411A (ko) 이중 경화 접착제 조성물 및 이의 제조 및 사용 방법

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20191227

A529 Written submission of copy of amendment under article 34 pct

Free format text: JAPANESE INTERMEDIATE CODE: A529

Effective date: 20191210

RD03 Notification of appointment of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7423

Effective date: 20200123

RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20200323

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20210614

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20220316

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220404

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220630

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220905

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20221014

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20221128

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20221222

R150 Certificate of patent or registration of utility model

Ref document number: 7201625

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S802 Written request for registration of partial abandonment of right

Free format text: JAPANESE INTERMEDIATE CODE: R311802

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
