JP6159213B2 - 防水シート接着用ポリマーセメント組成物 - Google Patents
防水シート接着用ポリマーセメント組成物 Download PDFInfo
- Publication number
- JP6159213B2 JP6159213B2 JP2013203072A JP2013203072A JP6159213B2 JP 6159213 B2 JP6159213 B2 JP 6159213B2 JP 2013203072 A JP2013203072 A JP 2013203072A JP 2013203072 A JP2013203072 A JP 2013203072A JP 6159213 B2 JP6159213 B2 JP 6159213B2
- Authority
- JP
- Japan
- Prior art keywords
- cement
- polymer
- polymer cement
- paste
- nitrite
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 239000011414 polymer cement Substances 0.000 title claims description 34
- 239000000203 mixture Substances 0.000 title claims description 15
- 239000004568 cement Substances 0.000 claims description 35
- 229920000642 polymer Polymers 0.000 claims description 17
- IOVCWXUNBOPUCH-UHFFFAOYSA-M Nitrite anion Chemical compound [O-]N=O IOVCWXUNBOPUCH-UHFFFAOYSA-M 0.000 claims description 13
- 239000000853 adhesive Substances 0.000 claims description 12
- 230000001070 adhesive effect Effects 0.000 claims description 11
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 10
- 238000010276 construction Methods 0.000 claims description 8
- RAFRTSDUWORDLA-UHFFFAOYSA-N phenyl 3-chloropropanoate Chemical group ClCCC(=O)OC1=CC=CC=C1 RAFRTSDUWORDLA-UHFFFAOYSA-N 0.000 claims description 7
- 238000004898 kneading Methods 0.000 claims description 4
- 239000002585 base Substances 0.000 description 8
- 239000000463 material Substances 0.000 description 7
- 238000000034 method Methods 0.000 description 6
- 229920005989 resin Polymers 0.000 description 5
- 239000011347 resin Substances 0.000 description 5
- 239000000839 emulsion Substances 0.000 description 4
- 239000000843 powder Substances 0.000 description 4
- 238000004078 waterproofing Methods 0.000 description 4
- 239000011398 Portland cement Substances 0.000 description 3
- DQXBYHZEEUGOBF-UHFFFAOYSA-N but-3-enoic acid;ethene Chemical compound C=C.OC(=O)CC=C DQXBYHZEEUGOBF-UHFFFAOYSA-N 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 229920001971 elastomer Polymers 0.000 description 3
- 239000005038 ethylene vinyl acetate Substances 0.000 description 3
- 229920001200 poly(ethylene-vinyl acetate) Polymers 0.000 description 3
- 239000007787 solid Substances 0.000 description 3
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 2
- -1 alkali metal nitrites Chemical class 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- 239000003638 chemical reducing agent Substances 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 239000005060 rubber Substances 0.000 description 2
- LPXPTNMVRIOKMN-UHFFFAOYSA-M sodium nitrite Chemical compound [Na+].[O-]N=O LPXPTNMVRIOKMN-UHFFFAOYSA-M 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- 239000008399 tap water Substances 0.000 description 2
- 235000020679 tap water Nutrition 0.000 description 2
- 241000189524 Baccharis halimifolia Species 0.000 description 1
- 229920000219 Ethylene vinyl alcohol Polymers 0.000 description 1
- 235000019738 Limestone Nutrition 0.000 description 1
- 239000002174 Styrene-butadiene Substances 0.000 description 1
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 1
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 description 1
- AZFNGPAYDKGCRB-XCPIVNJJSA-M [(1s,2s)-2-amino-1,2-diphenylethyl]-(4-methylphenyl)sulfonylazanide;chlororuthenium(1+);1-methyl-4-propan-2-ylbenzene Chemical compound [Ru+]Cl.CC(C)C1=CC=C(C)C=C1.C1=CC(C)=CC=C1S(=O)(=O)[N-][C@@H](C=1C=CC=CC=1)[C@@H](N)C1=CC=CC=C1 AZFNGPAYDKGCRB-XCPIVNJJSA-M 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 229920006222 acrylic ester polymer Polymers 0.000 description 1
- 238000004026 adhesive bonding Methods 0.000 description 1
- 239000002998 adhesive polymer Substances 0.000 description 1
- 229910052783 alkali metal Inorganic materials 0.000 description 1
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 239000002518 antifoaming agent Substances 0.000 description 1
- MTAZNLWOLGHBHU-UHFFFAOYSA-N butadiene-styrene rubber Chemical compound C=CC=C.C=CC1=CC=CC=C1 MTAZNLWOLGHBHU-UHFFFAOYSA-N 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 238000013329 compounding Methods 0.000 description 1
- 239000000428 dust Substances 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 239000000806 elastomer Substances 0.000 description 1
- 239000004715 ethylene vinyl alcohol Substances 0.000 description 1
- 239000010881 fly ash Substances 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- RZXDTJIXPSCHCI-UHFFFAOYSA-N hexa-1,5-diene-2,5-diol Chemical compound OC(=C)CCC(O)=C RZXDTJIXPSCHCI-UHFFFAOYSA-N 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 239000006028 limestone Substances 0.000 description 1
- IDNHOWMYUQKKTI-UHFFFAOYSA-M lithium nitrite Chemical compound [Li+].[O-]N=O IDNHOWMYUQKKTI-UHFFFAOYSA-M 0.000 description 1
- AAJBNRZDTJPMTJ-UHFFFAOYSA-L magnesium;dinitrite Chemical compound [Mg+2].[O-]N=O.[O-]N=O AAJBNRZDTJPMTJ-UHFFFAOYSA-L 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 239000004570 mortar (masonry) Substances 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000011433 polymer cement mortar Substances 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 235000010289 potassium nitrite Nutrition 0.000 description 1
- 239000004304 potassium nitrite Substances 0.000 description 1
- 239000005871 repellent Substances 0.000 description 1
- 230000002940 repellent Effects 0.000 description 1
- 238000004904 shortening Methods 0.000 description 1
- 229910021487 silica fume Inorganic materials 0.000 description 1
- 239000002893 slag Substances 0.000 description 1
- 235000010288 sodium nitrite Nutrition 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 239000011115 styrene butadiene Substances 0.000 description 1
- 229920003048 styrene butadiene rubber Polymers 0.000 description 1
- 239000002562 thickening agent Substances 0.000 description 1
Images
Description
本発明はコンクリート構造物に使用される防水シート用接着剤に関する。
コンクリート構造物の防水工法として、コンクリート下地上にセメントペーストを接着剤として塗布し、その上に樹脂やゴムなどのエラストマー材からなる防水シートを敷設して下地と接着し、更にその上からコンクリートを打つ方法が行われている。
このような防水工法の例として、コンクリート構造物の表面にセメントペースト層を施し、その層に密着して防水シートで被覆する工法や、樹脂エマルジョンを配合したポリマーセメントペーストを接着剤として防水シートを下地に貼り付ける工法が知られている（例えば特許文献１、２参照）。
しかし、通常のセメントペースト配合では、凝結が遅いため、作業効率が悪く次工程へ進むのが遅い。凝結を早める手法はいろいろあるが、作業性を確保するためには、良好な流動性を有するとともに一定の作業時間が確保される必要がある。
本発明者らは、防水シート接着用として使用するポリマーセメントペーストについて鋭意検討を行った結果、亜硝酸塩を添加することによって、前記課題を解決できることを見出し、本発明を完成するに至った。
即ち、本発明は、〔１〕セメント用ポリマー、セメント、亜硝酸塩を含有してなる防水シート接着用ポリマーセメント組成物である。〔２〕前記亜硝酸塩の添加率が、セメントに対して０．１〜１．２質量％である〔１〕の防水シート接着用ポリマーセメント組成物である。〔３〕前記亜硝酸塩が亜硝酸カルシウムである〔１〕又は〔２〕の防水シート接着用ポリマーセメント組成物である。〔４〕さらに〔１〕〜〔３〕いずれかの防水シート接着用ポリマーセメント組成物と水とを含有してなる防水シート接着用ポリマーセメントペーストである。また、〔５〕材齢６０分のペーストフロー値が、練上り直後のペーストフロー値に対して８０％以上であり、かつ６時間以内に凝結が終結となる〔４〕の防水シート接着用ポリマーセメントペーストである。加えて、〔６〕下地上にセメントペーストを接着剤として塗布し、該セメントペーストの上に防水シートを敷設して下地と接着する施工方法において、〔４〕又は〔５〕のポリマーセメントペーストを接着剤として用いる防水シートの施工方法である。
本発明によれば、初期流動性がよく、充分な作業時間が確保され、かつ凝結が早められた防水シート接着用のポリマーセメントペーストを得ることができる。このポリマーセメントペーストを防水シートの接着剤として用いることにより、コンクリート構造物の防水処理施工を効率よく行うことができる。これにより工期短縮等による経済的効果が大きい。
以下、本発明を実施形態に基づいて具体的に説明する。
本発明の防水シート接着用ポリマーセメント組成物は、セメント用ポリマー、セメント、亜硝酸塩を含有してなるものである。それぞれの材料を所定の配合にて調製し、さらに水を加えてポリマーセメントペーストを得る。
本発明の防水シート接着用ポリマーセメント組成物は、セメント用ポリマー、セメント、亜硝酸塩を含有してなるものである。それぞれの材料を所定の配合にて調製し、さらに水を加えてポリマーセメントペーストを得る。
本発明に用いるセメント用ポリマーとしては、通常セメントに用いられているポリマーであれば特に限定されない。例えば、アクリル酸エステル系ポリマー、アクリルスチレン系ポリマー、スチレンブタジエン系ポリマー、酢酸ビニル系ポリマー、エチレン酢酸ビニル系ポリマー、エチレンビニルアルコール系ポリマーなどが挙げられる。これらのポリマーは、通常ポリマーエマルションの形態で市販されているもの、あるいは再乳化粉末樹脂として市販されているもののいずれでもよい。セメント用ポリマーの配合量はセメント１００質量部に対して３〜１５質量部が好ましい。５〜１０質量部がより好ましい。
本発明に用いるセメントとしては、例えば、普通、早強、超早強、低熱及び中庸熱等の各種ポルトランドセメントが挙げられる。また、前記セメントに、例えばシリカフュームやフライアッシュ等のポゾラン微粉末、高炉スラグ微粉末、石灰石微粉末などが混合された各種混合セメントも挙げられる。さらに、エコセメント、アルミナセメント等も挙げられる。これらセメントの一種であっても、二種以上のものであってもよい。
本発明に用いる亜硝酸塩としては、亜硝酸カルシウム、亜硝酸マグネシウム、亜硝酸ナトリウム、亜硝酸カリウム、亜硝酸リチウムなどのアルカリ金属亜硝酸塩あるいはアルカリ土類金属亜硝酸塩が挙げられる。特に亜硝酸カルシウムが好ましい。なお、前記亜硝酸塩の一種であっても、二種以上であってもよい。亜硝酸塩は通常水溶液として添加される。亜硝酸塩の添加率（固形分換算）はセメントに対して０．１〜１．２質量％が好ましい。０．３〜０．９質量％がより好ましい。
上記防水シート接着用ポリマーセメント組成物と混練する水は水道水が推奨されるが、特に限定されるものではない。水の添加量はセメント１００質量部に対して２０〜４０質量部が好ましい。
なお、本発明の特長が損なわれない程度において、さらに各種混和剤（材）を添加することを妨げない。例えば、減水剤、ＡＥ剤、凝結遅延剤、収縮低減剤、膨張材、増粘剤、防水剤、保水剤、顔料、消泡剤、撥水剤等が挙げられる。
本発明のポリマーセメントペーストの作製方法は、特には限定されない。例えば前記材料をペール缶などの容器に投入し、ハンドミキサー等で撹拌混合する。多量に作製する場合は、市販のモルタルミキサや各種コンクリートミキサが使用される。
本発明のポリマーセメントペーストは、防水シート用の接着剤として好適に用いられる。その際に使用される防水シートは、特に限定されるものではなく、例えば、エチレン酢酸ビニル樹脂系、塩化ビニル樹脂系、ポリオレフィン系、ゴム系などの防水シートが挙げられる。
本発明における防水シート接着用ポリマーセメントペーストは、良好な流動性を有し、所定の作業時間とともに適当な時間内での凝結特性を有する。より望ましくは、材齢６０分のペーストフロー値が、練上り直後のペーストフロー値に対して８０％以上であり、かつ６時間以内に凝結が終結となる性能である。

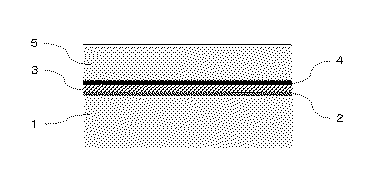

本発明の防水シート接着用ポリマーセメントペーストを使用した防水シートの施工方法について、一例を挙げて説明する（図１を参照）。
まず、コンクリート構造物１の下地のごみ等を除去しきれいにする。必要に応じて洗浄を行う。なお、下地が悪い場合は、事前にポリマーセメントモルタル等を用いて表面改修処理を行うケースもある。次に、この下地に、水刷毛またはローラー刷毛を用いてプライマー２を塗布する。
一方で、接着剤となるポリマーセメントペースト３を作製し準備する。プライマー２が塗布されたコンクリート構造物の下地の上に、上記ポリマーセメントペーストを敷設する。その上に速やかに防水シート４を張り付ける。その際、防水シート４とポリマーセメントペースト３の隙間に空気が入らないように密着させて張り付ける。ポリマーセメントペースト３が硬化後、その上部にコンクリート５を打設する。これによって、防水性を有するコンクリート構造物ができあがる。
まず、コンクリート構造物１の下地のごみ等を除去しきれいにする。必要に応じて洗浄を行う。なお、下地が悪い場合は、事前にポリマーセメントモルタル等を用いて表面改修処理を行うケースもある。次に、この下地に、水刷毛またはローラー刷毛を用いてプライマー２を塗布する。
一方で、接着剤となるポリマーセメントペースト３を作製し準備する。プライマー２が塗布されたコンクリート構造物の下地の上に、上記ポリマーセメントペーストを敷設する。その上に速やかに防水シート４を張り付ける。その際、防水シート４とポリマーセメントペースト３の隙間に空気が入らないように密着させて張り付ける。ポリマーセメントペースト３が硬化後、その上部にコンクリート５を打設する。これによって、防水性を有するコンクリート構造物ができあがる。
以下、更に具体的な実施例を挙げて説明する。但し、本発明は以下の実施例によって限定されるものではない。
＜使用材料＞
（１）セメント：普通ポルトランドセメント（太平洋セメント社製）
（２）セメント用ポリマー：エチレン酢酸ビニル系ポリマーエマルション（市販品）
（３）亜硝酸塩：亜硝酸カルシウム水溶液（試薬；固形分濃度３０％）
（４）水：水道水
（１）セメント：普通ポルトランドセメント（太平洋セメント社製）
（２）セメント用ポリマー：エチレン酢酸ビニル系ポリマーエマルション（市販品）
（３）亜硝酸塩：亜硝酸カルシウム水溶液（試薬；固形分濃度３０％）
（４）水：水道水
＜ポリマーセメントペーストの配合＞
・セメント：１００質量部
・セメント用ポリマー：７質量部
・水：２８質量部
・亜硝酸塩：セメントに対して０〜１．５質量％（固形分換算）
・セメント：１００質量部
・セメント用ポリマー：７質量部
・水：２８質量部
・亜硝酸塩：セメントに対して０〜１．５質量％（固形分換算）
＜ポリマーセメントペーストの作製＞
水、ポリマーエマルション、亜硝酸カルシウム水溶液を所定量計量後、ペール缶に投入した。このペール缶の中に所定量計量した普通ポルトランドセメントをハンドミキサーにて撹拌を行いながら３０秒間かけ投入した。その後９０秒間練り混ぜを行い、ポリマーセメントペーストを得た。
水、ポリマーエマルション、亜硝酸カルシウム水溶液を所定量計量後、ペール缶に投入した。このペール缶の中に所定量計量した普通ポルトランドセメントをハンドミキサーにて撹拌を行いながら３０秒間かけ投入した。その後９０秒間練り混ぜを行い、ポリマーセメントペーストを得た。
＜試験項目＞
（１）フロー試験
ＪＩＳ Ｒ ５２０１に準拠し、練り上がりから１８０分まで３０分ごとにペーストフロー（１５打フロー）を測定した。
（２）凝結試験
ＪＩＳ Ｒ ５２０１に準拠し、セメントペーストの凝結の始発時間および終結時間を測定した。
（１）フロー試験
ＪＩＳ Ｒ ５２０１に準拠し、練り上がりから１８０分まで３０分ごとにペーストフロー（１５打フロー）を測定した。
（２）凝結試験
ＪＩＳ Ｒ ５２０１に準拠し、セメントペーストの凝結の始発時間および終結時間を測定した。
＜試験結果＞
試験結果を表１に示した。
亜硝酸カルシウムの添加率が０．１５〜１．５質量％の範囲内で、６０分の作業時間が確保され、かつ６時間以内に凝結が終結となるポリマーセメントペーストが得られることが確認された。但し、１．５質量％添加した場合は、６０分での流動性の低下が大きく、作業性にやや難がみられた。
試験結果を表１に示した。
亜硝酸カルシウムの添加率が０．１５〜１．５質量％の範囲内で、６０分の作業時間が確保され、かつ６時間以内に凝結が終結となるポリマーセメントペーストが得られることが確認された。但し、１．５質量％添加した場合は、６０分での流動性の低下が大きく、作業性にやや難がみられた。
１ コンクリート構造物（下地）
２ プライマー
３ ポリマーセメントペースト（接着剤）
４ 防水シート
５ コンクリート構造物（上部打設）
２ プライマー
３ ポリマーセメントペースト（接着剤）
４ 防水シート
５ コンクリート構造物（上部打設）
Claims (6)
- セメント用ポリマー、セメント、亜硝酸塩を含有してなる防水シート接着用ポリマーセメント組成物。
- 前記亜硝酸塩の添加率が、セメントに対して０．１〜１．２質量％である請求項１に記載の防水シート接着用ポリマーセメント組成物。
- 前記亜硝酸塩が亜硝酸カルシウムである請求項１又は請求項２に記載の防水シート接着用ポリマーセメント組成物。
- 請求項１〜請求項３のいずれかに記載の防水シート接着用ポリマーセメント組成物と水とを含有してなる防水シート接着用ポリマーセメントペースト。
- 材齢６０分のペーストフロー値が、練上り直後のペーストフロー値に対して８０％以上であり、かつ６時間以内に凝結が終結となることを特徴とする請求項４に記載の防水シート接着用ポリマーセメントペースト。
- 下地上にセメントペーストを接着剤として塗布し、該セメントペーストの上に防水シートを敷設して下地と接着する施工方法において、請求項４又は請求項５に記載のポリマーセメントペーストを接着剤として用いることを特徴とする防水シートの施工方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2013203072A JP6159213B2 (ja) | 2013-09-30 | 2013-09-30 | 防水シート接着用ポリマーセメント組成物 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2013203072A JP6159213B2 (ja) | 2013-09-30 | 2013-09-30 | 防水シート接着用ポリマーセメント組成物 |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| JP2015067491A JP2015067491A (ja) | 2015-04-13 |
| JP2015067491A5 JP2015067491A5 (ja) | 2017-06-29 |
| JP6159213B2 true JP6159213B2 (ja) | 2017-07-05 |
Family
ID=52834550
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2013203072A Expired - Fee Related JP6159213B2 (ja) | 2013-09-30 | 2013-09-30 | 防水シート接着用ポリマーセメント組成物 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP6159213B2 (ja) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN104860587B (zh) * | 2015-05-08 | 2017-04-05 | 南通聚仁新材料科技有限公司 | 一种双层结构柔性饰面材料及其制备方法 |
| JP7383525B2 (ja) | 2020-02-28 | 2023-11-20 | 太平洋マテリアル株式会社 | 速硬コンクリート |
Family Cites Families (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3002759B2 (ja) * | 1991-09-06 | 2000-01-24 | 住友大阪セメント株式会社 | 補修用セメント系注入材組成物 |
| JP3201986B2 (ja) * | 1997-11-20 | 2001-08-27 | 日新工業株式会社 | 防水施工法 |
| JP2922894B1 (ja) * | 1998-06-12 | 1999-07-26 | 陸男 姫野 | 屋根用下葺材 |
| JP2005042422A (ja) * | 2003-07-23 | 2005-02-17 | Mitsuboshi Belting Ltd | 防水工法 |
| JP4725742B2 (ja) * | 2007-02-19 | 2011-07-13 | 信越化学工業株式会社 | 水硬性組成物 |
-
2013
- 2013-09-30 JP JP2013203072A patent/JP6159213B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2015067491A (ja) | 2015-04-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN106278093A (zh) | 快硬防水瓷砖胶粘剂 | |
| CN104973832B (zh) | 一种抗裂砂浆及其制备方法 | |
| JP5883640B2 (ja) | 重量ポリマーセメントモルタル | |
| CN104478357B (zh) | 砖材粘结增强剂 | |
| CN108609971A (zh) | 一种水泥基瓷砖胶粘剂及用于制备该胶粘剂的组合物 | |
| CN111807793A (zh) | 具有快速形成拉伸粘附强度的水泥基组合物 | |
| CN108947430A (zh) | 一种缓凝快硬特种功能防水砂浆及其制备方法 | |
| JP4937650B2 (ja) | 水硬性組成物 | |
| JP2007277017A (ja) | タイル用接着剤 | |
| JP6159213B2 (ja) | 防水シート接着用ポリマーセメント組成物 | |
| RU2204540C1 (ru) | Сухая растворная смесь | |
| JP2011136863A (ja) | 超高強度グラウト組成物 | |
| JP2008087463A (ja) | モルタル組成物 | |
| JP2010138031A (ja) | 水硬性組成物 | |
| JP4976803B2 (ja) | グラウト組成物およびそれを用いたグラウト材料 | |
| JP2017210407A (ja) | ポリマーセメントモルタル、及びポリマーセメントモルタルを用いた工法 | |
| JP5298677B2 (ja) | 水硬性組成物 | |
| JP2006273597A (ja) | タイル接着用張りポリマーセメントモルタル | |
| JP2009215136A (ja) | 水硬性組成物 | |
| JP2003055018A (ja) | ポリマーセメント組成物 | |
| JP2015000820A (ja) | ポリマーセメントモルタル、及びポリマーセメントモルタルを用いた工法 | |
| JPH10219195A (ja) | 水性接着剤 | |
| JP2002020153A (ja) | 樹脂混入セメント組成物及びその製法 | |
| JP2000247715A (ja) | 湿式吹付用コンクリート | |
| JP7345344B2 (ja) | 硬化性ペースト調製方法、硬化性ペースト調製セット、及びその使用方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20160721 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20170512 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20170517 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20170530 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20170609 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 6159213 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
