Description

本発明は、効率的な航行を支援するための技術に関する。

船舶の燃料消費は、船舶の姿勢（喫水、トリム等）の影響を受ける。したがって、船舶の姿勢を適切にすることで、船舶の燃料消費量の削減が期待できる。特許文献１には、船舶の排水量やトリムを種々変化させた水槽試験から得たデータに基づくデータベースを参照し、実船のトリムが最適になるようにバラストタンクへの注排水量を演算する航海システムが記載されている。

特開２００９−１８４３７８号公報

一方、本発明は、船舶が所定の航行条件で航行した場合よりも高い航行性能を発揮できる航行条件を特定できるようにすることを目的とする。

本発明は、一の態様において、トリム、船速、喫水の組み合わせによって規定される航行条件に対応付けて燃料消費量を記憶した記憶手段と、船舶の航行中において前記航行条件を取得する取得手段と、該取得された航行条件に含まれるトリムの理想値からのずれに基づいて決定される燃料消費量の改善率と、前記船舶の残航の距離とに基づいて、トリムの調整の要否の判定に必要な情報を算出する算出手段と、該算出された情報を出力する出力手段とを備える船舶管理装置を提供する。
好ましい態様において、前記情報は、トリムの調整の有無で前記残航において消費されると見込まれる燃料の量の差分によって表される。
好ましい態様において、前記情報は、前記トリムの調整の必要性の度合いを表す情報を生成する。
好ましい態様において、前記算出手段は、前記残航において予測される気象条件を更に用いて、前記情報を算出する。
本発明は、他の観点において、トリム、船速、喫水の組み合わせによって規定される航行条件に対応付けて燃料消費量を記憶した記憶手段を有するコンピュータに、船舶の航行中において前記航行条件を取得するステップと、該取得された航行条件に含まれるトリムの理想値からのずれに基づいて決定される燃料消費量の改善率と、前記船舶の残航の距離とに基づいて、トリムの調整の要否の判定に必要な情報を算出するステップと、該算出された情報を出力するステップと
を実行させるためのプログラムを提供する。

本発明によれば、船舶が所定の航行条件で航行した場合よりも高い航行性能を発揮できる航行条件を特定することができる。

モニタリング装置のハードウェア構成を示すブロック図 条件データのデータ構造を例示する図 制御部の機能的構成を示すブロック図 モニタリング装置の制御部が実行する処理を示すフローチャート 条件データの一例を示す図 表示部に表示される情報を例示する図 船舶管理システムの全体構成を示す図 モニタリング装置のハードウェア構成を示すブロック図 表示部に表示される情報を例示する図 条件データのデータ構造を例示する図 条件データのデータ構造を例示する図

［第１実施形態］
図１は、本発明の一実施形態であるモニタリング装置１００のハードウェア構成を示すブロック図である。モニタリング装置１００は、貨物船などの船舶に搭載され、当該船舶が航行するときの状態を使用者（運航者等）に知らせるための装置である。モニタリング装置１００は、例えば、一般的なパーソナルコンピュータによって実現可能である。モニタリング装置１００は、制御部１１０と、記憶部１２０と、入力部１３０と、操作部１４０と、表示部１５０とを備える。

制御部１１０は、モニタリング装置１００の各部の動作を制御する手段である。制御部１１０は、ＣＰＵ（Central Processing Unit）などの演算処理装置やメモリを備え、所定のプログラムを実行することにより、表示部１５０による表示の制御や当該表示に必要な演算を実行する。

記憶部１２０は、データを記憶する手段である。記憶部１２０は、ハードディスク、フラッシュメモリなどの記録媒体を備え、制御部１１０によって用いられるデータを記憶する。例えば、記憶部１２０は、制御部１１０により実行されるプログラムや、航行条件ＤＢ（database）を記憶することができる。

航行条件ＤＢは、船舶の航行に関する条件である航行条件と、当該船舶が当該航行条件で航行したときの燃料消費量とを航行条件毎に記録したデータベースである。この航行条件ＤＢには、モニタリング装置１００が搭載されている船舶についてのデータが記録されている。したがって、航行条件ＤＢに記録されるデータは、船舶毎又は船型（すなわち船舶の種類）毎に異なる。航行条件ＤＢに記憶されているデータは、本発明の「第１のデータ」の一例に相当する。

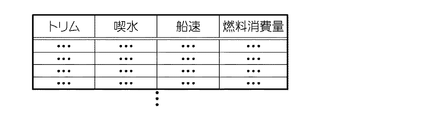

図２は、航行条件ＤＢに記録されたデータのデータ構造を示す図である。同図に示すように、航行条件ＤＢには、「トリム」、「喫水」及び「船速」の３種類の航行条件と、この航行条件で船舶が航行した場合の「燃料消費量」の組み合わせを示すデータが記録されている。すなわち、本実施形態における航行条件は、トリム、喫水及び船速である。ここにおいて、トリムとは、船首喫水と船尾喫水の差をいい、船首喫水が船尾喫水よりも大きい場合（前トリム）に正となり、船尾喫水が船首喫水よりも大きい場合（後トリム）に負となる値である。また、喫水とは、船底から水面までの垂直距離をいい、ここでは、船首喫水と船尾喫水の平均値であるとする。また、船速とは、船舶の速度をいい、ここでは対地速度であるとする（ただし、対水速度であってもよい。）。

航行条件ＤＢには、さまざまな航行条件における燃料消費量が記録されている。例えば、航行条件ＤＢには、トリムを０．５ｍ刻み、喫水を１ｍ刻み、船速を１ノット刻みでそれぞれ変化させたそれぞれの場合の燃料消費量が記述されている。なお、航行条件ＤＢに記録されているデータは、模型船による水槽試験や過去の航海において実際に計測された値などに基づいて、あらかじめ決められている。以下においては、航行条件ＤＢを構成する個々のデータ、すなわちトリム、喫水、船速及び燃料消費量の組み合わせを示すデータのことを「条件データ」という。また、条件データに含まれる航行条件のことを「第１の航行条件」という。

入力部１３０及び操作部１４０は、データの入力を受け付ける手段である。入力部１３０は、船舶に搭載された計測機器と通信するためのインタフェースを備え、接続された計測機器から航行条件を示すデータを取得する。操作部１４０は、マウス、キーボードなどの入力装置を備え、使用者の操作に応じたデータを制御部１１０に供給する。

表示部１５０は、情報を表示する手段である。表示部１５０は、液晶ディスプレイなどの表示装置を備え、制御部１１０から供給される画像データに応じた情報（文字又は画像）を表示する。なお、表示部１５０は、音声を再生する手段（スピーカ等）を備え、情報を視覚的にだけでなく聴覚的にも出力してもよい。

図３は、制御部１１０の機能的構成を示すブロック図である。制御部１１０は、所定のプログラムを実行することにより、同図に示す取得手段１１１、特定手段１１２、出力手段１１３及び補正手段１１４に相当する機能を実現することができる。換言すれば、制御部１１０は、当該プログラムを実行することによって、本発明に係る船舶管理装置として機能することができる。

取得手段１１１は、条件データを取得する手段である。取得手段１１１は、記憶部１２０に記憶された航行条件ＤＢから条件データを取得する。なお、取得手段１１１は、航行条件ＤＢに含まれる全ての条件データをまとめて取得する必要はなく、必要な条件データのみを取得すればよい。

特定手段１１２は、船舶が所定の航行条件で航行したときの航行性能を特定する手段である。本実施形態において、特定手段１１２は、航行中の船舶の航行条件を示すデータを逐次取得し、当該データと取得手段１１１により取得された条件データとに基づいてそのときどきの燃料消費量を特定する。ここにおいて、燃料消費量は、航行性能を示す指標の一例に相当する。特定手段１１２は、所定の時間間隔（例えば１分毎）で燃料消費量を特定する。

特定手段１１２は、入力部１３０又は操作部１４０を介して航行中の船舶の航行条件を示すデータを取得する。以下においては、このとき取得されるデータのことを「入力データ」という。入力データは、航行条件の実測値である。入力データは、船舶に搭載された計測機器から直接入力されてもよいが、使用者が計測機器等を目視によって確認して入力装置によって入力したものであってもよい。

出力手段１１３は、モニタリングデータを出力する手段である。ここにおいて、モニタリングデータとは、航行中の船舶の航行条件と当該船舶の燃料消費に関する情報とを文字又は画像の情報として示すデータをいう。本実施形態において、出力手段１１３は、モニタリングデータを画像データとして出力し、表示部１５０に供給する。モニタリングデータは、本発明の「第２のデータ」の一例に相当する。

補正手段１１４は、航行条件ＤＢに含まれる条件データを補正する手段である。補正手段１１４は、条件データを実測値に基づいて補正する。補正手段１１４は、条件データが示す航行条件と燃料消費量の関係が実際の関係と異なる場合に、条件データを必要に応じて補正する。なお、補正後の条件データの値は、制御部１１０によって算出されてもよいし、使用者が入力装置によって入力してもよい。

モニタリング装置１００の構成は、以上のとおりである。この構成のもと、モニタリング装置１００は、船舶の航行中にトリム、喫水、船速といった航行条件を示す入力データを逐次取得し、これを条件データと比較することにより使用者に各種の情報を提供する。本実施形態において、モニタリング装置１００は、入力データによって与えられる船速及び喫水で航行した場合において燃料消費量が最小となるトリムを特定することにより、燃料消費量の節約（すなわち削減）に資する情報を使用者に提供することができる。すなわち、本実施形態において、モニタリング装置１００は、船速及び喫水を不変とし、これらを一定とする条件下において燃料消費量が最小となるトリムを特定する。以下においては、この場合における船速や喫水のように、第１の航行条件のうちの不変とする航行条件のことを「基本条件」という。また、この場合におけるトリムのように、特定対象とする航行条件（すなわち第１の航行条件のうちの可変とする航行条件）のことを「可変条件」という。

図４は、モニタリング装置１００の制御部１１０が実行する処理を示すフローチャートである。制御部１１０は、入力データの取得（ステップＳ１）を契機に図４に示す処理を実行する。すなわち、制御部１１０は、入力データを取得する毎に図４に示す処理を実行し、表示部１５０による表示を逐次更新する。

入力データを取得したら、制御部１１０は、必要な条件データを抽出する（ステップＳ２）。ステップＳ２において、制御部１１０は、ステップＳ１において取得した入力データが示す船速を参照し、船速が入力データと一致する条件データを記憶部１２０から読み出して取得する。

図５は、ステップＳ２において抽出される条件データの一例を示す図である。ここでは、船速２０ノットの場合の喫水及びトリムと単位距離（例えば１マイル）当たりの燃料消費量の関係を示している。なお、ここにおいて、燃料消費量は、説明の便宜上、喫水１３ｍ、トリム０ｍの場合を「１００」と正規化し、これと比較した場合の値として示されている。ただし、実際の条件データは、燃料消費量として実際の燃料の重量（又は容量）が記述されていてもよいし、燃料消費量を示す値（すなわち燃料消費量に換算可能な値）として船舶の所要馬力（例えば船舶の主機関の所要馬力、エンジン出力）が記述されていてもよい。また、記憶部１２０は、図２に示した構造の条件データに代えて、図５のように船速が同一であるデータ群をテーブルとし、このようなテーブルを船速毎に保持してもよい。

次に、制御部１１０は、ステップＳ１、Ｓ２において得られたデータを用いて、その時点の航行条件での燃料消費量を特定する（ステップＳ３）。制御部１１０は、入力データが示す航行条件に一致する航行条件を示す条件データを特定することによって、当該航行条件に対応する燃料消費量を特定することができる。なお、条件データに基づく特定は推定であるため、実際の燃料消費量とは必ずしも一致しない。

燃料消費量を特定したら、制御部１１０は、燃料消費量の改善の余地を判定する（ステップＳ４）。具体的には、制御部１１０は、条件データを用いて、基本条件（本実施形態においては、船速及び喫水、すなわちトリム以外）を同一とした場合の燃料消費量の最小値を特定し、当該最小値とステップＳ３において特定した燃料消費量の差分を求める。制御部１１０は、このようにして求めた差分の大小に基づいて燃料消費量の改善の余地を判定する。制御部１１０による具体的な判定方法は、特に限定されず、例えば、所要馬力の差によって判定してもよいし、残航（すなわち距離）を考慮に入れてもよい。

その後、制御部１１０は、ステップＳ３、Ｓ４の処理に基づいてモニタリングデータを生成及び出力し、表示部１５０に供給する（ステップＳ５）。すなわち、制御部１１０は、表示部１５０にモニタリングの結果を表示させる。なお、このとき制御部１１０は、警告音や合成音声を再生させるためのデータを生成してもよい。例えば、制御部１１０は、ステップＳ４の判定結果に基づき、「現在、トリムは良好です」といった合成音声を再生させてもよい。

図６は、表示部１５０に表示される情報を例示する図である。ここでは、図５に示した条件データを用いたと仮定し、船舶の実際のトリムが「＋１ｍ」であった場合と「０ｍ」であった場合とをそれぞれ例示している。なお、いずれの場合においても、喫水は１３ｍ、船速は２０ノットであったとする。また、この例（及び後述する第２実施形態の例）においては、判定結果として、燃料消費量の改善の余地が１％未満の場合には「Ａ」、１％以上２％未満の場合には「Ｂ」、２％以上５％未満の場合には「Ｃ」、５％以上の場合には「Ｄ」という記号を用いることとする。

この例において、燃料消費量が最小となるトリムの値は、図５に示すように、「０ｍ」である。ここで、船舶の実際のトリムが「＋１ｍ」であった場合、燃料消費量としては２％の改善の余地がある。なぜならば、トリムが「０ｍ」である場合の燃料消費量を「１００」としたとき、トリムが「＋１ｍ」である場合の燃料消費量が「１０２」、すなわち２％増だからである。したがって、船舶の実際のトリムが「＋１ｍ」であった場合、制御部１１０による判定結果は「Ｃ」である。なお、トリムの欄に記載された船体を模した画像は、船舶のトリムの状態を視覚化したものであり、右側が船首で左側が船尾である。

また、この例において、残航（３００マイル）に対して予定されている燃料消費量が２５０トンであるとする。そうすると、トリムが「＋１ｍ」である場合において、船舶が同じ航行条件のまま残航を航行したとすると、トリムを最適（すなわち０ｍ）にした場合と比べて５トン（２５０トン×２％）の燃料を余分に消費することになる。よって、トリムが「＋１ｍ」である場合には、燃料の節減の余地が５トン分あることになる。制御部１１０は、入力データと条件データを用いてこのような計算を実行し、トリムの調整による燃料消費量の改善の余地や燃料の節減の余地を使用者に報知することが可能である。なお、ここでいう最適なトリムとは、燃料消費量を最小にすることができるトリムのことである。

さらに、制御部１１０は、判定結果に応じて情報の表示態様を異ならせてもよい。例えば、制御部１１０は、判定結果が「Ａ」である場合の文字等の表示色とそうでない場合の表示色とを異ならせたり、判定結果が比較的良好でない場合（すなわち燃料消費量の改善の余地が比較的多い場合）には文字等を点滅表示させたりするように画像データを生成及び出力してもよい。

なお、図５には図示されていないが、制御部１１０は、必要に応じて条件データを補正してもよい。例えば、制御部１１０は、補正を実行する旨の操作を使用者が行った場合や、あらかじめ決められたタイミングで、条件データを補正することができる、制御部１１０は、航行条件の実測値（すなわち入力データ）と燃料消費量の実測値とを用いて燃料消費量の誤差を判断し、その誤差が所定の範囲を超える条件データがあった場合に、誤差が少なくなるように条件データを補正する。

以上のとおり、モニタリング装置１００によれば、そのときどきの基本条件（船速及び喫水）に応じた最適な可変条件（トリム）を報知することにより、現状の航行条件で航行した場合よりも少ない燃料消費量で航行できる可能性があることを使用者に知らせることが可能である。使用者は、モニタリング装置１００の出力を参照することによって、船舶を最適なトリムで航行させることができるようになる。ただし、船舶は、気象、海象、船舶の構造などのさまざまな要因により、必ずしも常に最適なトリムで航行することができるとは限らない。したがって、使用者は、実際にはモニタリング装置１００の出力を参考にしながら、そのときどきの状況に適した航行条件で船舶を運航させる。

［第２実施形態］
図７は、本発明の別の実施形態である船舶管理システム１０の全体構成を示す図である。船舶管理システム１０は、海上を航行中の複数の船舶に搭載された通信装置３００と、複数の通信装置３００と無線通信により通信するモニタリング装置２００とを備える構成である。本実施形態において、モニタリング装置２００は、船上ではなく陸地において使用される。すなわち、モニタリング装置２００の使用者は、複数の船舶の運航を統括的に監視する者であり、この点において第１実施形態の使用者と相違する。

なお、本実施形態において、上述した第１実施形態と同一の名称で説明される構成要素やデータは、第１実施形態において説明されたものと同一又は類似のものであるとする。本実施形態においては、第１実施形態と同一の名称の構成要素又はデータについては、重複する説明を適宜省略し、主に第１実施形態との相違点について説明することとする。

通信装置３００は、搭載された船舶において得られる入力データを送信する装置である。通信装置３００は、通信衛星を介した無線通信、すなわち衛星通信によって、入力データをモニタリング装置２００に送信する。通信装置３００は、船舶に搭載された計測機器に接続され、当該計測機器から入力データの供給を受ける構成であってもよいし、船上の（モニタリング装置２００の使用者とは別の）使用者によって入力データが手入力される構成であってもよい。なお、通信装置３００は、入力データを送信するだけでなく、必要に応じてモニタリング装置２００からデータを受信してもよい。本実施形態の入力データは、本発明の「第３のデータ」の一例に相当する。

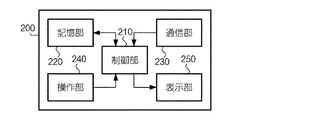

図８は、モニタリング装置２００のハードウェア構成を示すブロック図である。モニタリング装置２００は、入力部１３０に代えて通信部２３０を備えるほかは、第１実施形態のモニタリング装置２００と同様の構成である。通信部２３０は、通信装置３００との間でデータを送受信する手段である。

なお、本実施形態の記憶部２２０は、航行条件ＤＢに複数の船舶についての条件データを記憶しており、この点において第１実施形態の記憶部１２０と相違する。ただし、航行条件と燃料消費量の関係が実質的に同一になる船舶があれば、その船舶については条件データが共用されてもよい。例えば、船型が同一の船舶などがこれに該当し得る。

船舶管理システム１０の構成は、以上のとおりである。船舶管理システム１０においては、この構成のもと、複数の船舶からの入力データがモニタリング装置２００に集められる。モニタリング装置２００は、複数の船舶のそれぞれについて、それぞれの船舶に応じた条件データに基づき、第１実施形態のモニタリング装置１００と同様の判定を個別に実行し、判定結果に応じた情報を表示する。

図９は、表示部２５０に表示される情報を例示する図である。このように、モニタリング装置２００は、複数の船舶についての判定結果や航行条件などを表示する。使用者は、必要に応じて、通信装置３００と通信を行い、トリムの調整などの指示を行うことができる。

［変形例］
本発明は、上述した実施形態に限定されず、以下の変形例のような他の形態でも実施可能である。また、以下に示す変形例は、必要に応じて、各々を適宜に組み合わせて実施することも可能である。

（変形例１）
本発明において、航行条件とは、船舶の航行時において航行性能に影響を与え得る諸条件をいう。ここにおいて、航行性能とは、与えられた航行条件下で船舶が発揮し得る性能のことをいい、燃料消費量のほかに、船速、馬力（エンジン出力）、燃費などによっても特定可能である。よって、条件データ（第１のデータ）は、航行条件と燃料消費量とを対応付けたものに限らず、航行条件と船速、馬力、燃費などとを対応付けたものであってもよい。例えば、ある船速で航行するために必要となる馬力は、トリムなどの可変条件に応じて変わり得る。この場合、船速は基本条件に該当し、馬力は航行性能に該当する。同様に、基本条件をプロペラの回転数とし、航行性能を船速や馬力としてもよい。なお、航行性能がより高い状態とは、船速においてはより高速な状態のことであり、馬力においてはより低馬力な状態のことであり、燃費においてはより低燃費な状態のことである。

ただし、航行性能の指標として用いる値は、条件データが示す基本条件とは重複しない必要がある。なぜならば、本発明において基本条件とは、不変とする航行条件のことであり、固定値であることが前提であるからである。例えば、船速を航行性能として用いる場合にあっては、船速は基本条件には含まれ得ず基本条件からは除外される必要がある。

また、航行条件は、トリム、喫水及び船速のみに限定されず、また、これらの全てが必須でもない。例えば、気象、海象、船体汚れなども、本発明に係る航行条件の一例に該当し得る。ここにおいて、気象とは、天候、風力（又は風速）、風向などであり、海象とは、海流、潮流、波高などである。また、船体汚れとは、例えば船体への付着物（海洋生物など）であり、船体が汚れているほど燃料消費量が増加する傾向にある。船体汚れは、例えば、使用者が目視によってこれを確認し、その程度を所定の段階で数値化することで航行条件に用いることが可能である。

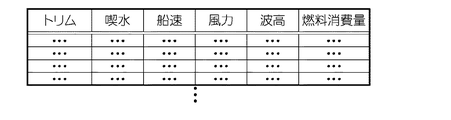

図１０は、条件データのデータ構造の他の例を示す図である。同図に示す条件データは、航行条件に「風力」と「波高」を含む点において、図２に示した条件データと相違する。ここにおいて、風力とは、所定の指標（例えば、ビューフォート風力階級）によって示される。このような条件データを用いると、航行条件がより少ない（図２のような）場合に比べ、航行性能を特定する精度を向上させることが可能である。

また、図１１は、条件データのデータ構造の他の例を示す図である。同図に示す条件データは、航行性能として主機の所要馬力を用いた場合の例であり、これを等値線によって示したもの（すなわちコンター図）である。また、ここにおいて、航行条件は、「船速」、「トリム（横軸）」及び「喫水（縦軸）」であり、船速を基本条件としている。

図１１の例においては、トリム及び喫水の双方が大である領域（具体的には、図中の左下側）には、馬力の値が存在しない。この領域は、船舶がこのような航行条件をとり得ないことを示している。このような領域は、例えば、喫水が浅く、かつ前トリムになった結果プロペラが露出してしまい、船舶が現実的には航行できない状態となる領域である。このような（現実的にはとり得ない）航行性能の値をあらかじめ除外することで、現実的でないモニタリングデータが出力されないようにすることが可能である。

（変形例２）
上述した実施形態において、トリムは、船舶の傾きを表す指標の一例である。本発明において、船舶の傾きは、トリム（すなわち、船首喫水と船尾喫水の差）以外のものによって特定されてもよい。例えば、いわゆる傾斜計のような計測機器を船舶に設置することによって、船首喫水及び船尾喫水を直接読み取ることなく船舶の傾きを特定することも可能である。

また、本発明は、船舶の前後方向（すなわち進行方向）の傾きに代えて、又はこれとともに、船舶の左右方向（すなわち進行方向と直交する方向）の傾きを航行条件に含んでもよい。したがって、本発明は、トリムを最適化するだけでなく、ヒールをも最適化するものであってもよい。

（変形例３）
本発明は、航海中の航行条件のモニタリングだけではなく、航海前の予測や、航海終了後の分析にも用いることができる。したがって、本発明における入力データ（換言すれば、所定の航行条件を示すデータ）は、必ずしも実測値でなくてもよい。例えば、本発明は、船舶の運航計画を立てる場合に、どのような航行条件で航行するとどの程度の燃料消費量になるのかを予測するために用いることも可能である。このような場合には、入力データとして予測値が用いられる。また、気象や海象を航行条件に含む場合には、予定されている航路における予報値を入力データとして用いればよい。気象又は海象の予報値は、これを提供する公共又は民間の機関から提供を受ければよい。

（変形例４）
本発明は、出力手段により出力されるデータ（第２のデータ、モニタリングデータ）を表示の用に供するだけでなく、船舶の制御などの他の用途に用いてもよい。例えば、本発明は、特定手段により特定された燃料消費量よりも少ない燃料消費量で航行可能なトリムの値が存在する場合に、そのようなトリムになるようにバラストポンプを制御するものであってもよい。

（変形例５）
本発明において、航行条件を報知する方法は、図６や図９のような表示に限定されない。例えば、モニタリング装置１００は、判定結果が比較的良好でない場合（例えば「Ｃ」又は「Ｄ」）にのみ警告を表示する一方、判定結果が比較的良好な場合（例えば「Ａ」又は「Ｂ」）には特に情報を表示しないようにしてもよい。あるいは、このような警告を行う場合であれば、表示部１５０による表示に代えて警告音を発するだけであってもよい。この場合の警告音は、実際のトリムが最適地よりも大きい場合と小さい場合とで異なる音としてもよい。すなわち、モニタリング装置１００による報知は、そのときの実際の航行条件よりも燃料消費量を少なくすることができる航行条件が存在することを使用者に近くさせることができるものであれば、その具体的な手法を問わない。

（変形例６）
本発明は、トリム（すなわち船舶の傾き）以外の航行条件の調整を行うためのものであってもよく、例えば喫水を調整するためのものであってもよい。例えば、図５に示した航行条件において、喫水を「１３ｍ」に限定しなければ、燃料消費量が最も少なくなるのは喫水を「１２ｍ」、トリムを「０ｍ」にした場合である。なお、船舶の場合、船速を低下させることによっても燃料消費量を少なくすることが可能であるが、船速を低下させると目的地までの所要時間が多くなる。

（変形例７）
本発明は、船舶管理装置やこれを備えた船舶管理システムとしてだけではなく、船舶管理装置を用いた船舶管理方法、コンピュータを本発明の船舶管理装置として機能させるためのプログラムなどとして特定されてもよい。さらに、本発明に係るプログラムは、光ディスクなどの記録媒体に記録した形態や、インターネットなどのネットワークを介して、コンピュータにダウンロードさせ、これをインストールして利用可能にする形態などでも提供することができる。また、本発明に係る船舶管理装置は、例えば、特定手段と出力手段とが別の装置によって実現される、といったように、複数の動作主体によって構成されてもよい。

１０…船舶管理システム、１００、２００…モニタリング装置、１１０、２１０…制御部、１１１…取得手段、１１２…特定手段、１１３…出力手段、１１４…補正手段、１２０、２２０…記憶部、１３０…入力部、１４０、２４０…操作部、１５０、２５０…表示部、２３０…通信部、３００…通信装置

Claims (5)

1. トリム、船速、喫水の組み合わせによって規定される航行条件に対応付けて燃料消費量を記憶した記憶手段と、
   船舶の航行中において前記航行条件を取得する取得手段と、
   該取得された航行条件に含まれるトリムの理想値からのずれに基づいて決定される燃料消費量の改善率と、前記船舶の残航の距離とに基づいて、トリムの調整の要否の判定に必要な情報を算出する算出手段と、
   該算出された情報を出力する出力手段と
   を備える船舶管理装置。
2. 前記情報は、トリムの調整の有無で前記残航において消費されると見込まれる燃料の量の差分によって表される
   ことを特徴とする請求項１に記載の船舶管理装置。
3. 前記情報は、前記トリムの調整の必要性の度合いを表す情報を生成する
   ことを特徴とする請求項１に記載の船舶管理装置。
4. 前記算出手段は、前記残航において予測される気象条件を更に用いて、前記情報を算出する
   ことを特徴とする請求項１ないし３のいずれか一つに記載の船舶管理装置。
5. トリム、船速、喫水の組み合わせによって規定される航行条件に対応付けて燃料消費量を記憶した記憶手段を有するコンピュータに、
   船舶の航行中において前記航行条件を取得するステップと、
   該取得された航行条件に含まれるトリムの理想値からのずれに基づいて決定される燃料消費量の改善率と、前記船舶の残航の距離とに基づいて、トリムの調整の要否の判定に必要な情報を算出するステップと、
   該算出された情報を出力するステップと
   を実行させるためのプログラム。
