Description

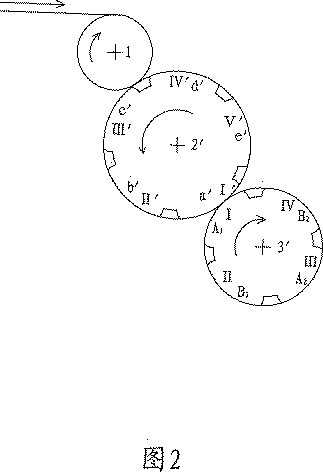

偶数枚の凹版が設けられる版胴と、奇数枚の転移版が設けられる転移/圧胴と、
版胴に当接され、これにインキを供給するインキ供給系と、版胴に当接され、版上の非画線部分のインキを拭き取るドクター胴と、を備える前記凹版印刷物用の作製装置を提供するものである。
2周目:aなし、→bあり→cなし。
Claims (37)
- 表裏両面が1回で刷了され、少なくとも片面に凹凸の模様を有した凹版印刷物を作製するための凹版印刷装置であって、
転移/圧胴の一方に向かって設置されている給紙胴および前記転移/圧胴の他の一方に向かって設置されている排紙胴を有する用紙制御部と、
偶数枚の凹版が設けられる版胴と、
前記版胴の回転に従って各凹版と順番に重なる奇数枚の転移版が設けられる前記転移/圧胴と、
版胴に対向している一方に配置され、前記版胴の各凹版上にインキを供給するインキ供給系と、
前記版胴に対向している他方に配置されるドクター胴と、
を備え、
前記用紙制御部は、前記給紙胴を介して、前記版胴の奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給し、前記版胴の偶数番目の凹版と対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給しないよう、前記被印刷物を前記転移/圧胴に供給し、
前記版胴及び前記転移/圧胴の回転に従って、
前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版上には、前記インキ供給系から供給されたインキによる前記偶数番目の凹版上の模様が転移され、
前記版胴の奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上の被印刷物の表面には、前記インキ供給系から供給されたインキによる前記奇数番目の凹版上の模様が転移され、
前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版を介して前記偶数番目の凹版上の模様が前記被印刷物の裏面に転移されることを特徴とする凹版印刷装置。 - 前記版胴と前記転移/圧胴との直径比はその版の枚数の比に等しいことを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記版胴上には間隔的に2種類の版が設けられることを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記版胴上に異なる図案または同一図案の2枚の凹版が設けられ、前記転移/圧胴上には前記版胴に対応する3つの転移/圧着領域が設けられることを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記版胴と前記転移/圧胴との直径比が2:3であることを特徴とする請求の範囲第4項に記載の凹版印刷装置。
- 前記インキ供給系は前記版胴の一方に配置されるとともに、これに転接する色重ね胴を備え、該色重ね胴の周側には該色重ね胴と転接する1本以上の着色胴が設けられ、1本以上のインキ付与胴が前記着色胴の近傍に設けられ、該着色胴は前記インキ付与胴から供給されたインキを受け取ることを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記色重ね胴上に偶数枚の色重ねラバーが設けられ、前記着色胴上には偶数枚の着色版を有することを特徴とする請求の範囲第6項に記載の凹版印刷装置。
- 前記着色胴にインキを供給する2系統のインキ付与胴が設けられることを特徴とする請求の範囲第6項に記載の凹版印刷装置。
- 前記色重ね胴と、前記着色胴と前記版胴との直径比はその上に設けられる版枚数比に等しいことを特徴とする請求の範囲第8項に記載の凹版印刷装置。
- 前記色重ね胴には偶数枚の色重ねラバーが設けられ、前記着色胴上には偶数枚の着色版を有し、その枚数は版胴上に設けられる凹版と同一または異なることを特徴とする請求の範囲第8項に記載の凹版印刷装置。
- 前記着色胴には偶数枚が設けられ、その枚数は前記版胴上に設けられる凹版の枚数と同一または異なることを特徴とする請求の範囲第8項に記載の凹版印刷装置。
- 前記色重ね胴と、前記着色胴上に設けられる色重ね版と、着色版の枚数は版上に設けられる凹版の枚数と同一または異なることを特徴とする請求の範囲第8項に記載の凹版印刷装置。
- 前記給紙胴の前部に用紙隔枚送給手段が設けられることを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記転移/圧胴上に設けられる転移版は、金属薄板上に塗布または接着された転移印刷および圧着に適した性能を有する材質であることを特徴とする請求の範囲第1項に記載の凹版印刷装置。
- 前記転移版上に設けられる可撓性材質はナイロン、PVC、ゴム、プラスチックであることを特徴とする請求の範囲第14項に記載の凹版印刷装置。
- 前記金属薄板は0.30mm〜0.50mmの金属薄板であることを特徴とする請求の範囲第14項に記載の凹版印刷装置。
- 前記可撓性材質の塗布層厚さは0.30mm〜0.60mmであることを特徴とする請求の範囲第14または15項に記載の凹版印刷装置。
- 前記転移版の硬さはショア80〜98度であることを特徴とする請求の範囲第14または15項に記載の凹版印刷装置。
- 表裏両面が1回で刷了され、少なくとも片面に凹凸の模様を有する凹版印刷物を作製するための凹版印刷装置が行う凹版印刷方法であって、
前記凹版印刷装置は、
転移/圧胴の一方に向かって設置されている給紙胴および前記転移/圧胴の他の一方に向かって設置されている排紙胴を有する用紙制御部と、
偶数枚の凹版が設けられる版胴と、
前記版胴の回転に従って各凹版と順番に重なる奇数枚の転移版が設けられる前記転移/圧胴と、
版胴に対向している一方に配置され、前記版胴の各凹版上にインキを供給するインキ供給系と、
前記版胴に対向している他方に配置されるドクター胴と、を備え、
当該凹版印刷方法は、
(a)前記用紙制御部が、前記給紙胴を介して、前記版胴の奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給し、前記版胴の偶数番目の凹版と対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給しないよう、前記被印刷物を前記転移/圧胴に供給する段階と、
(b)前記版胴および前記転移/圧胴の回転により、前記インキ供給系から供給されたインキによる前記版胴の偶数番目の凹版上の模様を前記偶数番目の凹版に対応して重なる前記転移/圧胴の転移版上に転移し、続いて、前記インキ供給系から供給されたインキによる前記版胴の奇数番目の凹版上の模様を前記奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上の被印刷物の表面に転移する段階と、
(c)前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版を介して前記偶数番目の凹版上の模様を前記被印刷物の裏面に転移する段階と、
(d)前記版胴の奇数番目の凹版上の模様が表面に転移され、かつ、前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版を介して前記偶数番目の凹版上の模様が裏面に転移された印刷物を送出する段階と、
を含むことを特徴とする凹版印刷方法。 - 前記版胴上に偶数枚の凹版が設けられ、前記転移/圧胴上には奇数枚の転移版が設けられることを特徴とする請求の範囲第19項に記載の凹版印刷方法。
- 前記版胴上には、被印刷物の表裏両面の枚数が同一で、同一または異なる図案を有する凹版が間隔的に設けられることを特徴とする請求の範囲第19または20項に記載の凹版印刷方法。
- 前記版胴と前記転移/圧胴の駆動比は、前記転移/圧胴上に設けられる転移版の枚数と前記版胴上に設けられる凹版の枚数との比に等しいことを特徴とする請求の範囲第19項に記載の凹版印刷方法。
- 前記インキ供給系は、色重ね胴と、着色胴およびインキ付与胴とを含むことを特徴とする請求の範囲第19項に記載の凹版印刷方法。
- 前記色重ね胴および前記着色胴上には偶数枚の色重ねラバーおよび着色版がそれぞれ設けられ、しかも2系統のインキ付与胴で前記着色胴にインキを供給していることを特徴とする請求の範囲第23項に記載の凹版印刷方法。
- 前記色重ね胴と、前記着色胴と前記版胴との直径比はその上に設けられる版枚数比に等しく、その駆動比はその直径比と反比例することを特徴とする請求の範囲第23項に記載の凹版印刷方法。
- 表裏両面が1回で刷了され、少なくとも片面に凹凸の模様を有する凹版印刷物を作製するための凹版印刷装置が行う凹版印刷方法であって、
前記凹版印刷装置は、
転移/圧胴の一方に向かって設置されている給紙胴および前記転移/圧胴の他の一方に向かって設置されている排紙胴を有する用紙制御部と、
間隔を空けて位置する第1凹版および第2凹版を含む偶数枚の凹版設けられる版胴と、
前記版胴の回転に従って各凹版と順番に重なる奇数枚の転移版が設けられる前記転移/圧胴と、
版胴に対向している一方に配置され、前記版胴の各凹版上にインキを供給するインキ供給系と、
前記版胴に対向している他方に配置されるドクター胴と、を備え、
当該凹版印刷方法は、
a)前記版胴と互いに回転圧接する前記転移/圧胴上に前記奇数枚の転移版を装着する段階と、
b)前記インキ供給系が前記版胴にインキを供給する段階と、
c)前記版胴がインキを受け取った後、回転中において前記ドクター胴により版が拭き取られ、前記版胴が前記転移/圧胴に圧着する圧着領域に進出する段階と、
d)前記用紙制御部が、前記給紙胴を介して、前記版胴の奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給し、前記版胴の偶数番目の凹版と対応して重なる前記転移/圧胴の転移版上には前記被印刷物を供給しないよう、前記被印刷物を前記転移/圧胴に供給する段階と、
e)前記版胴および前記転移/圧胴の回転により、前記インキ供給系から供給されたインキによる前記版胴の偶数番目の凹版上の模様を前記偶数番目の凹版に対応して重なる前記転移/圧胴の転移版上に転移し、続いて、前記インキ供給系から供給されたインキによる前記版胴の奇数番目の凹版上の模様を前記奇数番目の凹版に対応して重なる前記転移/圧胴の転移版上の被印刷物の表面に転移すると共に、前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版を介して前記偶数番目の凹版上の模様を前記被印刷物の裏面に転移する段階と、
f)前記版胴の奇数番目の凹版上の模様が表面に転移され、かつ、前記版胴の偶数番目の凹版に対応して重なる前記転移/圧胴の転移版を介して前記偶数番目の凹版上の模様が裏面に転移された印刷物を送出する段階と、
を含むことを特徴とする凹版印刷方法。 - 前記版胴と前記転移/圧胴との駆動比は、前記転移/圧胴上に設けられる転移版枚数と前記版胴上に設けられる凹版枚数との比に等しいことを特徴とする請求の範囲第26に記載の凹版印刷方法。
- 前記圧着領域に被印刷物がないときには、前記版胴上に設けられる前記第1凹版または前記第2凹版が胴回転過程において前記転移/圧胴上の各転移版にそれぞれ順次対応して重なることを特徴とする請求の範囲第26項に記載の凹版印刷方法。
- 前記圧着領域を被印刷物が通過したときには、前記版胴および前記転移/圧胴が回転中に表裏両面の図案を1回で被印刷物の表裏両面に印刷し、前記被印刷物の両面の凹版印刷を1回で刷了させることを特徴とする請求の範囲第26項に記載の凹版印刷方法。
- 前記版胴上に2枚の凹版を設け、それをそれぞれ被印刷物の表裏両面図案を有する前記第1凹版および前記第2凹版として、これと互いに転接する前記転移/圧胴上に3枚の転移版を設け、前記版胴上に設けられるうちの1枚の凹版がそれぞれ前記転移/圧胴上の3枚の転移版と前記圧着領域で順次対応して重なることを特徴とする請求の範囲第26項に記載の凹版印刷方法。
- 前記版胴と前記転移/圧胴との直径比は版枚数の比に等しい、すなわち2:3であることを特徴とする請求の範囲第30項に記載の凹版印刷方法。
- 前記版胴と前記転移/圧胴との線速度は等しいことを特徴とする請求の範囲第30項に記載の凹版印刷方法。
- 前記転移/圧胴上に設けられる転移版の1つが前記版胴上に設けられるうちの1つの凹版に対応する領域に被印刷物がなく、前記版胴上の凹版に接触しているとき、前記版胴上の該凹版はインキが付着済みでしかもドクター済みの図案を前記転移/圧胴の転移版上に転移させて、転移機能を持たせ、被印刷物が前記転移/圧胴に従って前記圧着領域に進入したとき、前記版胴がその上に設けられる他の凹版の図案を被印刷物の一面に圧着させると同時に、前記転移/圧胴の転移版がその上の図案を被印刷物の他面に転移させ、被印刷物の両面同時印刷が刷了することを特徴とする請求の範囲第30項に記載の凹版印刷方法。
- 前記インキ供給系は、色重ね胴と、着色胴およびインキ付与胴とを含み、前記色重ね胴および前記着色胴上には偶数枚の色重ねラバーおよび着色版がそれぞれ設けられるとともに、2系統のインキ付与胴で前記着色胴にインキを供給していることを特徴とする請求の範囲第26項に記載の凹版印刷方法。
- 前記色重ね胴と、前記着色胴と前記版胴との直径比はその上に設けられる版枚数比に等しく、かつその回転線速度は同一であることを特徴とする請求の範囲第34項に記載の凹版印刷方法。
- 印刷プロセスにおいて、偶数枚のインキ供給ラバーが設けられる前記色重ね胴と、偶数枚の着色版が設けられる前記着色胴は排出したインキを逐一対応させて版上に設けられた偶数枚の凹版に供給することを特徴とする請求の範囲第34項に記載の凹版印刷方法。
- 前記着色胴にインキを供給する前記2系統のインキ付与胴は、カム制御機構により前記着色胴との離間と接合の2種類の状態が制御されることで、前記版胴上の前記第1凹版と前記第2凹版にそれぞれ対応してインキを供給することを特徴とする請求の範囲第34項に記載の凹版印刷方法。
