Description

【０００１】
【発明の属する技術分野】
本発明は、黒板払きに付着しているチョーク粉末を吸引するようになる黒板払きの掃除具に関するものである。
【０００２】
【従来の技術】
黒板払きに付着しているチョーク粉末等は黒板払きを棒等で打いて除去するようにしてあり、これを機械的に除去するものは皆無である。
【０００３】
【発明が解決しようとする課題】
黒板払きを棒等で打いてチョーク粉末を除去すると、チョーク粉末が飛散し、周囲を汚す難点がある。
本発明は、前記従来の難点を一掃し、チョーク粉末の飛散を防止してこれを一定の箇所に吸引収集するようになる黒板払きの掃除具を提供しようとするものである。
【０００４】
【課題を解決するための手段】
本発明は、前記の目的を達成する手段として、ベース板１状にゴム等の弾力性資材からなる被覆部材２を装着して内部に黒板拭きａを収納する格納部３を形成すると共に、前記被覆部材２の先端部に先細状の吸引口４を設け且つ被覆部材２の後端部を完全に解放させ、前記格納部３に黒板拭きａを収納し、前記ベース板１を含む被覆部材２を麻等の布製の袋体５に入れ、袋体５の一端を前記被覆部材２の吸引口４付近にゴム或いは布紐等で固定し、他端は面ファスナー６等により前記ベース板１の裏側で止着し、前記吸引口４をバキュームホース７に連結するようにした。
【０００５】
【発明の実施の形態】
本発明の具体的な構成を図について説明すると、ベース板１は木製、プラスチック製等が用いられ、このベース板１に充分な反発力が得られる程度の肉厚を持つゴム製の被覆部材２を装着して、断面アーチ型状の格納部３をベース板１上に形成し、該被覆部材２は後端部が全面に亘って解放されており、先端部には先細状の吸引口４があり、この吸引口４をバキュームホース７に連結するようになる。
【０００６】
つぎに、前記被覆部材２とベース板１を包みこむ袋体５は麻袋等の通気性良好な布製であって、その口部を前記被覆部材２の吸引口４の近傍にゴム或いは紐等でしっかりとりつけ、袋体５の後端部は面ファスナー６によって前記ベース板１の裏側で止着するようになる。
【０００７】
而して本発明は、黒板払きａをその払拭面が上になるようにして前記格納部３に入れてバキュームを作動させ、且つ被覆部材２の上面を棒等を使って叩打すると黒板払きａに含侵しているチョーク粉末が格納部３内に飛散し、この飛散したチョークの粉末がバキュームの吸引によって所定位置に収集されるようになり、室内へのチョークの粉末の飛散が確実に防止されると共に被覆部材２は適度の肉厚を持つ反発力を有するゴム等からなり、被覆部材２の叩打時に形成される圧縮部分が瞬時にして復元し、チョーク粉末のたたき出しを反復継続して行うことができ、さらに被覆部材２の上面或いは側面等に複数個のスリット８を入れることによってその復元力が一層向上し、チョーク粉末のたたき出しを有利に遂行し得るものである。
【０００８】
【発明の効果】
本発明は、袋体によって包囲されている被覆部材２内で黒板拭きａのチョーク粉末をたたき出してバキュームの吸引力によって所定位置に収集するようになるもので、チョーク粉末を室内に飛散させずに黒板拭きａの掃除を簡便且つ迅速に遂行し得る利点を有するものである。
【図面の簡単な説明】
【図１】黒板払きとその掃除具を示す斜視図

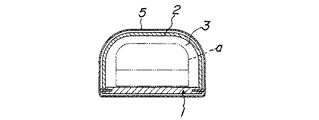

【図２】同掃除具の断面図

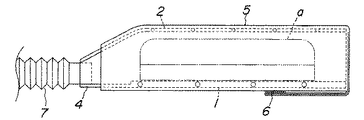

【図３】同掃除具の側面図
【図４】同掃除具を長手方向に切断した拡大断面図
【符号の説明】
１ ベース板
２ 被覆部材
３ 格納部
４ 吸引口
５ 袋体
８ スリット

Claims (1)

  1. ベース板１上にゴム等の弾力性資材からなる被覆部材２を装着して内部に黒板拭きａを収納する格納部３を形成すると共に、前記被覆部材２の先端部に先細状の吸引口４をもうけ且つ被覆部材２の後端部を解放させ、前記格納部３に黒板拭きａを収納し、前記ベース板１を含む被覆部材２を麻等の布製の袋体５に入れ、袋体５の一端を前記被覆部材２の吸引口４付近にゴム或いは布紐等で固定し、他端は面ファスナー６等で前記ベース板１の裏側で止着し、前記吸引口４をバキュームホース７に連結するようになる黒板拭きの掃除具。
