Abstract

【課題】電気信号の遅延が小さく、伝搬損失が小さく、および、素子全体にわたって均一な特性を有するフォトニック結晶素子を提供すること。
【解決手段】本発明の実施形態によるフォトニック結晶素子は、セラミックス材料の基板に周期的に空孔が形成されてなる２次元フォトニック結晶スラブを有し、周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する。
【選択図】図１

Description

本発明は、フォトニック結晶素子に関する。

電気光学素子の１つとして、フォトニック結晶素子の開発が進められている。フォトニック結晶素子は、光導波路、次世代高速通信、センサー、レーザー加工、太陽光発電等の幅広い分野への応用および展開が期待されている。例えば、次世代高速通信のカギとなるミリ波～テラヘルツ波の導波路として、フォトニック結晶素子の開発が進められている。このようなフォトニック結晶素子の一例として、半導体材料からなる２次元フォトニック結晶スラブを用いた技術が提案されている（特許文献１）。しかし、このような技術によるフォトニック結晶素子は、比較的誘電率が大きく電気信号の遅延が大きい、導波路における伝搬損失が大きい、および、方位や偏波に依存した特性のばらつきが大きい、という問題がある。

特許第６２８１８６８号

本発明の主たる目的は、電気信号の遅延が小さく、伝搬損失が小さく、および、素子全体にわたって均一な特性を有するフォトニック結晶素子を提供することにある。

本発明の実施形態によるフォトニック結晶素子は、セラミックス材料の基板に周期的に空孔が形成されてなる２次元フォトニック結晶スラブを有し、周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板の下部に設けられ、該基板を支持する支持基板と；該基板と該支持基板とを一体化する接合部と；該基板の下面と該支持基板の上面と該接合部とにより規定される空洞と；をさらに有する。
１つの実施形態においては、上記セラミックス材料は多結晶またはアモルファスである。
１つの実施形態においては、上記基板における気孔サイズが１μｍ以上の気孔率は０．５ｐｐｍ～３０００ｐｐｍである。
１つの実施形態においては、上記空孔の周期は１０μｍ～１ｍｍである。
１つの実施形態においては、上記基板の１００ＧＨｚ～１０ＴＨｚにおける誘電率は３．６～１１．５である。
１つの実施形態においては、上記基板の誘電損失は０．０１以下である。
１つの実施形態においては、上記基板の抵抗率は１００ｋΩ・ｃｍ以上である。
１つの実施形態においては、上記セラミックス材料は、石英、窒化アルミニウム、酸化アルミニウム、炭化ケイ素、酸化マグネシウム、およびスピネルからなる群から選択される１つである。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板において上記空孔が形成されていない部分に導波路が規定され、該導波路が、周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する。
１つの実施形態においては、上記フォトニック結晶素子は、アンテナ、バンドパスフィルタ、カプラ、遅延線またはアイソレータとして用いることができる。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板の下部に設けられ、該基板を支持する支持基板と、上記電磁波の送信、受信および増幅の少なくともいずれか１つが可能な能動素子であって、該支持基板に支持されている能動素子とを備えている。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板において上記空孔が形成されていない部分に規定される線欠陥の第１導波路と、電磁波の伝搬経路において前記能動素子と前記第１導波路との間に位置し、電磁波を導波可能な第２導波路と、を備えている。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板において上記空孔が形成されていない部分に規定される線欠陥の導波路と、上記基板において上記空孔が形成されていない部分に規定される共振器であって、電磁波の伝搬経路において前記能動素子と前記導波路との間に位置し、電磁波を導波可能な共振器と、を備えている。
１つの実施形態においては、上記基板と上記支持基板とは、直接接合されている。
１つの実施形態においては、上記支持基板は、凹部を有し、上記フォトニック結晶素子は、該基板の下面と該支持基板の凹部とにより規定される空洞を備えている。
１つの実施形態においては、上記フォトニック結晶素子は、上記基板と上記支持基板との間に位置する絶縁層と、該基板の下面と該支持基板の上面と該絶縁層とにより規定される空洞と、を備えている。

本発明の実施形態によれば、セラミックス材料の基板に所定の空孔パターンを形成することにより、電気信号の遅延が小さく、かつ、伝搬損失が小さいフォトニック結晶素子を実現することができる。１つの実施形態においては、セラミックス材料を多結晶またはアモルファスとすることにより、上記の優れた特性に加えて、素子全体にわたって均一な特性を有するフォトニック結晶素子を実現することができる。

本発明の１つの実施形態によるフォトニック結晶素子の概略斜視図である。 本発明の別の実施形態によるフォトニック結晶素子の概略斜視図である。 本発明のさらに別の実施形態によるフォトニック結晶素子の概略斜視図である。 図３のフォトニック結晶素子のＡＡ´断面図である。 図３のフォトニック結晶素子のＢＢ´断面図である。 本発明のさらに別の実施形態によるフォトニック結晶素子の概略斜視図である。 図６のフォトニック結晶素子のＡＡ´断面図である。 図６のフォトニック結晶素子における電磁波の伝搬経路を説明するための概略説明図である。 本発明のさらに別の実施形態によるフォトニック結晶素子の概略斜視図である。 図９のフォトニック結晶素子の拡大平面図である。 図１１（ａ）および図１１（ｂ）は、図９のフォトニック結晶素子が備える２つの異なるユニットセルの平面図であって、図１１（ａ）は、第１ユニットセルを示し、図１１（ｂ）は、第２ユニットセルを示す。

以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。

図１は、本発明の１つの実施形態によるフォトニック結晶素子の概略斜視図である。図示例のフォトニック結晶素子１００は、セラミックス材料の基板１０に周期的に空孔１２が形成されてなる２次元フォトニック結晶スラブを有する。フォトニック結晶とは、屈折率の大きい媒質と小さい媒質を光または電磁波の波長と同程度の周期で構成した多次元周期構造体であり、電子のバンド構造に似た光または電磁波のバンド構造を有する。したがって、周期構造を適切に設計することにより、所定の光または電磁波の禁制帯（フォトニックバンドギャップ）を発現させることができる。禁制帯を有するフォトニック結晶は、所定の波長の光または電磁波に対して反射も透過も起こらない物体として機能する。フォトニックバンドギャップを有するフォトニック結晶に、線欠陥を導入すると、バンドギャップの周波数領域内に導波モードが形成され、低損失で光または電磁波を伝搬する導波路を実現できる。本発明の実施形態によるフォトニック結晶素子は、代表的には、ミリ波～テラヘルツ波を導波する導波路として機能し得る。なお、ミリ波とは、代表的には周波数が３０ＧＨｚ～３００ＧＨｚ程度の電磁波であり；テラヘルツ波とは、代表的には周波数が３００ＧＨｚ～２０ＴＨｚ程度の電磁波である。

本明細書において「フォトニック結晶素子」は、少なくとも１つのフォトニック素子が形成されたウェハ（フォトニック結晶ウェハ）および当該フォトニック結晶ウェハを切断して得られるチップの両方を包含する。

図示例のフォトニック結晶は、上記のとおり２次元フォトニック結晶スラブを有する。２次元フォトニック結晶スラブとは、誘電体（代表的には、セラミックス材料）を使用する電磁波の波長レベルに薄くした薄板に、この薄板を構成する材料の屈折率よりも低い屈折率の材料で構成された低屈折率部を目的および所望のフォトニックバンドギャップに応じた適切な２次元周期間隔で設けたフォトニック結晶のことである。図示例においては、空孔１２が低屈折率部として機能し、基板１０の空孔１２、１２間の部分１４が高屈折率部として機能する。基板１０において空孔１２の周期パターンが形成されていない部分が線欠陥となり、当該線欠陥部分が導波路１６を構成する。必要に応じて、薄板スラブの上下に薄板スラブよりも低い屈折率を有する上部クラッドと下部クラッドとを設けてもよい。図示例においては、フォトニック結晶素子１００の上部および下部の外環境（空気部分）が上部クラッドおよび下部クラッドとして機能する。

基板１０は、上記のとおりセラミックス材料で構成されている。本発明の実施形態において用いられ得るセラミックス材料は誘電率（実部）が小さく、かつ、誘電率（虚部）が小さいので、フォトニック結晶を伝搬する電気信号の遅延や損失を小さくすることができる。さらに、導波路における伝搬損失を小さくすることができる。１つの実施形態においては、基板は、セラミックス材料（例えば、セラミックス粉末）の焼結体で構成されている。焼結体は多結晶であるので、基板内の異方性を小さくすることができ、したがって、当該異方性に起因するフォトニック結晶素子内の位置に依存した特性（代表的には、誘電率）のばらつきを顕著に抑制することができ、その結果、例えばフォトニック結晶素子内の位置または方向に依存した伝搬損失を抑制することができる。この観点から、セラミックス材料は、好ましくは多結晶またはアモルファスであり、より好ましくはアモルファスである。アモルファスは多結晶特有の粒界による散乱を抑制できるので、異方性をさらに小さくすることができ、セラミックス材料を用いる効果がさらに顕著となり得る。多結晶またはアモルファスのセラミックス材料を用いることにより、例えば０．５ＴＨｚ以下の周波数における誘電率の複素項（損失を示す）を小さくしかつそのばらつきを小さくすることができる。さらに、単結晶では低周波領域（例えば０．５ＴＨｚ以下）において誘電率の複素項が突発的に大きく変動するリップルが発生する場合が多いが、多結晶またはアモルファスのセラミックス材料を用いることにより、このようなリップルを顕著に抑制することができる。なお、複素誘電率は、例えばテラヘルツ時間領域分光法を用いて測定することができる。

従来、フォトニック結晶を構成する材料として、多くの場合、半導体が用いられている。フォトリソグラフィーおよびエッチング等の半導体プロセスを利用することにより、空孔パターンの形成が容易だからである。しかし、半導体材料は誘電率が大きいので、フォトニック結晶を伝搬する電気信号の遅延が大きい。さらに、半導体材料は単結晶であり異方性が大きく、フォトニック結晶素子内の電磁波が伝搬する方向や偏波に依存した特性のばらつき（代表的には、誘電率）が大きい。一方、セラミックス材料（特に、焼結体）は、誘電率および異方性のいずれもが小さいという利点がありながら、化学的に安定でエッチングが困難であり、非常に硬く機械加工にも不向きであり、かつ、粒界・粒径の問題がある。より詳細には、フォトニック結晶を形成する場合、空孔パターンのエッチングは粒単位で進むことが多く、粒界・粒径は空孔の形状のバラツキに大きな影響を与え得る。また、一般的に粒径を微小化するのが難しいという問題もある。したがって、セラミックス材料の種類や焼結体の構造によっては、所望の空孔パターンを形成してフォトニック結晶を作製することが困難な場合がある。本発明者らは、粉末焼結法（実質的には、スラリー鋳込み成形）のニアネット成形を採用することにより、セラミックス材料の焼結体にミリ波～テラヘルツ波の導波路として適切な空孔パターンを形成することを実現し、セラミックス材料の焼結体をフォトニック結晶に適用することを実現した。なお、フォトニック結晶の形成方法については後述する。

基板（実質的には、セラミックス材料）の１００ＧＨｚ～１０ＴＨｚにおける誘電率は、アンテナ、バンドパスフィルタ、線路等に用いる場合には、好ましくは３．６～１１．５であり、好ましくは３．７～１０．０であり、さらに好ましくは３．８～９．０である。誘電率が小さすぎると、ミリ波～テラヘルツ波の導波路に所望のフォトニックバンドギャップが十分に形成されない場合がある。誘電率が大きすぎると、フォトニック結晶を伝搬する電気信号の遅延が大きくなる場合がある。

基板（実質的には、セラミックス材料）の抵抗率は、好ましくは１００ｋΩ・ｃｍ以上であり、より好ましくは３００ｋΩ・ｃｍ以上であり、さらに好ましくは５００ｋΩ・ｃｍ以上であり、特に好ましくは７００ｋΩ・ｃｍ以上である。抵抗率がこのような範囲であれば、電磁波が電子伝導に影響を与えることなく、材料中を低損失で伝搬することができる。この現象は、詳細には明らかではないが、抵抗率が小さいと電磁波が電子と結合し電磁波のエネルギーが電子伝導に奪われるために損失となると推察され得る。この観点から、抵抗率は大きいほど好ましい。抵抗率は、例えば３０００ｋΩ（３ＭΩ）・ｃｍ以下であり得る。

基板（実質的には、セラミックス材料）の誘電損失（ｔａｎδ）は、使用する周波数において好ましくは０．０１以下であり、より好ましくは０．００８以下であり、さらに好ましくは０．００６以下であり、特に好ましくは０．００４以下である。誘電損失がこのような範囲であれば、導波路における伝搬損失を小さくすることができる。誘電損失は小さいほど好ましい。誘電損失は、例えば０．００１以上であり得る。

基板の曲げ強度は、好ましくは５０ＭＰａ以上であり、より好ましくは６０ＭＰａ以上である。曲げ強度がこのような範囲であれば、基板の単一層としてフォトニック結晶素子を構成することができ、変形しにくいことから空孔径、空孔周期が安定となり特性変化の小さいフォトニック結晶素子を実現することができる。曲げ強度は大きいほど好ましい。曲げ強度は、例えば７００ＭＰａ以下であり得る。

基板の熱膨張係数（線膨張係数）は、好ましくは１０×１０^－６／Ｋ以下であり、より好ましくは８×１０^－６／Ｋ以下である。熱膨張係数がこのような範囲であれば、基板の熱変形（代表的には、反り）を良好に抑制することができる。その結果、上記の曲げ強度による効果との相乗的な効果により、基板の単一層として、自立可能であり、十分な機械的強度を有し、かつ、特性変化の小さいフォトニック結晶素子を実現することができる。

基板は、上記のような特性を実現し得る限りにおいて任意の適切なセラミックス材料から形成され得る。セラミックス材料としては、例えば、石英、窒化アルミニウム（ＡｌＮ）、酸化アルミニウム（Ａｌ_２Ｏ_３）、炭化ケイ素（ＳｉＣ）、酸化マグネシウム（ＭｇＯ）、およびスピネル（ＭｇＡｌ_２Ｏ_４）が挙げられる。

基板の厚みは、好ましくは１０μｍ～１ｍｍであり、より好ましくは０．２ｍｍ～０．８ｍｍである。厚みがこのような範囲であれば、基板の単一層として、自立可能であり、かつ、十分な機械的強度を有するフォトニック結晶素子を実現することができる。さらに、導波路における伝搬損失を小さくすることができる。

基板１０には、上記のとおり、周期的に空孔１２が形成されている。空孔の形状としては、ミリ波～テラヘルツ波の導波路に所望のフォトニックバンドギャップを形成し得る限りにおいて任意の適切な形状が採用され得る。空孔の形状の具体例としては、略球状、楕円球状、略円柱状、多角柱状（平面視が例えば三角形、四角形、五角形、六角形、八角形）、不定形が挙げられる。空孔は、貫通孔であってもよく、例えば略球状の空孔が複数連通していてもよい。

空孔のサイズは、好ましくは１０μｍ～０．８ｍｍであり、より好ましくは５０μｍ～０．６ｍｍであり、さらに好ましくは７０μｍ～０．４ｍｍである。空孔サイズがこのような範囲であれば、ミリ波帯、テラヘルツ波帯においてフォトニックバンドを出現させることが可能となる。また、周期空孔構造を形成しても機械強度および長期信頼性のいずれの観点からも安定なフォトニック結晶素子を実現できる。

基板の気孔率は、気孔サイズ１μｍ以上の気孔が、好ましくは０．５ｐｐｍ～３０００ｐｐｍであり、より好ましくは０．５ｐｐｍ～１０００ｐｐｍであり、さらに好ましくは０．５ｐｐｍ～１００ｐｐｍである。気孔率がこのような範囲であれば緻密化が可能であり、さらに、上記の空孔サイズを所定範囲とする効果との相乗効果により、周期空孔構造を形成しても機械強度および長期信頼性のいずれの観点からも安定なフォトニック結晶素子を実現できる。さらに、粒径も小さくできることから空孔の形状がバラツクことなく均一化することができ、フォトニックバンドによる透過率の波長依存特性が明瞭になり、ハンド帯域を広くすることができるという利点がある。なお、気孔率が３０００ｐｐｍを超えると、導波路における伝搬損失が大きくなる場合がある。気孔率を０．５ｐｐｍ未満とすることは、セラミックス材料の焼結体を用いる技術では困難である。なお、本明細書において「気孔」とは、基板（セラミックス材料）自体が有する気泡（微細孔）を意味し、フォトニック結晶を構成するために形成される空孔とは異なるものである。

気孔または空孔のサイズとは、気孔または空孔が略球状である場合には直径であり、略円柱状である場合には平面視した場合の直径であり、その他の形状である場合には気孔または空孔に内接する円の直径である。気孔または空孔の有無は、例えば、光ＣＴ（Ｃｏｍｐｕｔｅｄ Ｔｏｍｏｇｒａｏｈｙ）または透過率測定器により確認することができる。気孔または空孔のサイズは、例えば、走査型電子顕微鏡（ＳＥＭ）により測定することができる。なお、空孔については、サイズが比較的大きいことから実体顕微鏡やレーザー形状測定器によっても測定することができる。

空孔１２は、上記のとおり周期的なパターンとして形成され得る。空孔１２は、代表的には、規則的な格子を形成するように配列されている。格子の形態としては、ミリ波～テラヘルツ波の導波路に所望のフォトニックバンドギャップを実現し得る限りにおいて、任意の適切な形態が採用され得る。代表例としては、三角格子、正方形格子が挙げられる。

空孔の格子パターンは、目的および所望のフォトニックバンドギャップに応じて適切に設定され得る。図示例においては、直径ｄの空孔が周期Ｐで正方形格子を形成している。当該正方形格子パターンは、フォトニック結晶素子の両側に形成され、格子パターンが形成されない中央部に導波路１６が形成されている。導波路１６の幅は、空孔周期Ｐに対して例えば１．０１Ｐ～３Ｐ（図示例では２Ｐ）であり得る。導波路方向の空孔の列（以下、格子列と称する場合がある）の数は、導波路のそれぞれの側において３列～１０列（図示例では５列）であり得る。空孔周期Ｐは、例えば以下の関係を満足し得る。
（１／７）×（λ／ｎ）≦Ｐ≦１．４×（λ／ｎ）
ここで、λは導波路に導入される光または電磁波の波長（ｎｍ）であり、ｎは基板の屈折率である。屈折率εｒは誘電率の１／２乗に比例するので、上記式の「ｎ」は「（εｒ）^１／２」に置き換えてもよい。空孔周期Ｐは、好ましくは１０μｍ～１ｍｍであり、より好ましくは０．２ｍｍ～０．８ｍｍである。１つの実施形態においては、空孔周期Ｐは、焼結体（基板）の厚みと同等であり得る。空孔の直径ｄは、空孔周期Ｐに対して好ましくは０．１Ｐ～０．９Ｐであり、より好ましくは０．２Ｐ～０．６Ｐである。格子パターンの幅は、好ましくは１０Ｐ以上であり、より好ましくは１２Ｐ～２０Ｐである。なお、格子パターンの幅とは、導波路の一方の側の格子パターンにおける最外の格子列と導波路のもう一方の側の格子パターンにおける最外の格子列との距離である。したがって、図示例のように、導波路の一方の側の格子パターンの幅は４Ｐ以上である。空孔の直径ｄ、空孔周期Ｐ、格子列の数、１つの格子列における空孔の数、基板の厚み、セラミックス材料の種類（実質的には、屈折率、誘電率、抵抗率等）、線欠陥部分の幅等を適切に組み合わせて調整することにより、所望のフォトニックバンドギャップが得られ得る。なお、図示例では導波路１６は帯状（直線状）であるが、格子パターンを変更することにより、所定の形状（したがって、所定の導波方向）の導波路を形成することができる。例えば、導波路は、フォトニック結晶素子の長辺方向または短辺方向に対して所定の角度を有する方向（斜め方向）に延びてもよく、所定の地点で屈曲してもよい（導波方向が所定の地点で変わってもよい）。

以下、空孔が形成されたセラミックス材料の基板（２次元フォトニック結晶スラブ）の作製方法について簡単に説明する。１つの実施形態においては、２次元フォトニック結晶スラブは、粉末焼結法（実質的には、スラリー鋳込み成形）のニアネット成形により作製され得る。以下、２次元フォトニック結晶スラブの作製方法の一例として、粉末焼結法（実質的には、スラリー鋳込み成形）のニアネット成形を説明する。なお、セラミックス材料の種類に応じて、２次元フォトニック結晶スラブは、ウェハの機械加工により形成してもよい。

まず、格子パターンに対応した突起部を有する成形型を準備する。突起部により、得られる焼結体に空孔が形成され得る。したがって、突起部の形状、サイズ等は、得られる焼結体に形成される空孔の形状、サイズ等に応じて設計され得る。１つの実施形態においては、突起部により貫通孔が形成され得る。

次に、上記成形型にセラミックス材料の粉末と所定の分散剤および分散媒とを含むスラリーを流し込む。分散剤は、セラミックス材料に応じて適切に選択され得る。分散剤は、代表的には有機化合物であり、より詳細には樹脂である。分散媒は、水系であってもよく有機溶媒系であってもよい。水系分散媒としては、例えば、水、水溶性アルコールが挙げられる。有機溶媒系分散媒としては、例えば、パラフィン、トルエン、石油エーテルが挙げられる。スラリーは、例えば、セラミックス材料の粉末、分散剤、分散媒、および必要に応じて他の成分（例えば、添加剤）を混合することにより調製される。混合手段としては、例えば、ボールミルポット、ホモジナイザー、ディスパーサーが挙げられる。

次に、流し込んだスラリーを成形型内で固化させる。さらに、固化物を離型し、所定の条件で焼結することにより、所定の空孔パターンを有するセラミックス材料の焼結体（基板：２次元フォトニック結晶スラブ）を得ることができる。焼結体を得るための焼成は、代表的には、焼成工程と、必要に応じて焼成工程前に行われる仮焼工程と、を含む。仮焼温度は、好ましくは１０００℃以上１２５０℃未満であり、より好ましくは１０００℃～１２００℃である。仮焼温度がこのような範囲であれば、透明性に優れた焼結体を得ることができる。焼成温度は、好ましくは１５００℃～１７００℃である。焼成時の昇温速度は、１０００℃以上では好ましくは２０℃／分以上であり、１２００℃以上では好ましくは２０℃／分以上であり、より好ましくは２５℃／分以上である。昇温速度がこのような範囲であれば、得られる焼結体の変形を抑制することができる。１つの実施形態においては、焼成前に脱脂が行われる。脱脂温度は、好ましくは３００℃～８００℃である。なお、上記の仮焼が脱脂を兼ねてもよい。１２００℃以下で脱脂を行うことにより、結晶相の析出が抑制され得る。

セラミックス材料の種類、スラリーにおけるセラミックス材料の濃度、分散剤の種類および添加量、添加剤の種類、数、組み合わせおよび添加量、ならびに焼成条件等を適切に組み合わせることにより、所望の焼結体（基板）を得ることができる。

セラミックス材料の焼結体はエッチングも機械加工も困難であるのに対し、上記のように焼結前に空孔パターンを形成することにより、セラミックス材料の焼結体に所定の空孔パターンを簡便かつ低コストで形成することができる。その結果、電気信号の遅延が小さく、伝搬損失が小さく、および、素子全体にわたって均一な特性を有するフォトニック結晶素子を簡便かつ低コストで得ることができる。このような方法で製造されるフォトニック結晶素子に適する周波数は、基板材料の比誘電率をεとすると、好ましくは１２５/√εＧＨｚ～１５０００/√εＧＨｚである。

ここまで、フォトニック結晶素子について自立した単一層の実施形態を説明してきたが、フォトニック結晶素子は、図２に示すように支持基板により支持されていてもよい。図示例のフォトニック結晶素子１０１は、基板１０の下部に設けられて基板１０を支持する支持基板３０と、基板１０と支持基板３０とを一体化する接合部２０と、基板１０の下面と支持基板３０の上面と接合部２０とにより規定される空洞８０と、をさらに有する。支持基板を設けることにより、フォトニック結晶素子の強度を高めることができる。その結果、基板（２次元フォトニック結晶スラブ）の厚みを薄くすることができる。

支持基板３０としては、任意の適切な構成が採用され得る。支持基板３０を構成する材料の具体例としては、シリコン（Ｓｉ）、ガラス、サイアロン（Ｓｉ_３Ｎ_４－Ａｌ_２Ｏ_３）、ムライト（３Ａｌ_２Ｏ_３・２ＳｉＯ_２，２Ａｌ_２Ｏ_３・３ＳｉＯ_２）、窒化アルミニウム（ＡｌＮ）、窒化シリコン（Ｓｉ_３Ｎ_４）、酸化マグネシウム（ＭｇＯ）、酸化アルミニウム（Ａｌ_２Ｏ_３）、スピネル（ＭｇＡｌ_２Ｏ_４）、サファイア、石英、水晶、窒化ガリウム（ＧａＮ）、炭化シリコン（ＳｉＣ）、酸化ガリウム（Ｇａ_２Ｏ_３）が挙げられる。好ましくは、シリコン、窒化ガリウム、炭化シリコン、酸化ゲルマニウムである。このような材料であれば、ミリ波～テラヘルツ波のフロントエンドで（例えば、アンテナ基板として）使用する場合、アンプやミキサなど半導体回路と一体化することができる。なお、支持基板３０を構成する材料の線膨張係数は、基板１０を構成する材料の線膨張係数に近いほど好ましい。このような構成であれば、フォトニック結晶素子の熱変形（代表的には、反り）を抑制することができる。好ましくは、支持基板３０を構成する材料の線膨張係数は、基板１０を構成する材料の線膨張係数に対して５０％～１５０％の範囲内である。この観点から、支持基板は、基板１０と同じ材料であってもよい。

接合部２０は、基板１０と支持基板３０との間に介在し、これらを一体化する。接合部２０は、空洞８０を形成する際のエッチングの残りの部分として構成される。接合部２０は、代表的には、上層と下層とが直接接合されることにより、基板１０と支持基板３０とを一体化する。直接接合により基板１０と支持基板３０とを一体化することにより、フォトニック結晶素子における剥離を良好に抑制することができる。

本明細書において「直接接合」とは、接着剤を介在させることなく２つの層または基板（ここでは、上層と下層）が接合していることを意味する。直接接合の形態は、互いに接合される層または基板の構成に応じて適切に設定され得る。例えば、直接接合は、以下の手順で実現され得る。高真空チャンバー内（例えば、１×１０^－６Ｐａ程度）において、上層および下層のそれぞれの接合面に中性化ビームを照射する。これより、各接合面が活性化される。次いで、真空雰囲気で、活性化された接合面同士を接触させ、常温で接合する。この接合時の荷重は、例えば１００Ｎ～２００００Ｎであり得る。１つの実施形態においては、中性化ビームによる表面活性化を行う際には、チャンバーに不活性ガスを導入し、チャンバー内に配置した電極へ直流電源から高電圧を印加する。このような構成であれば、電極（正極）とチャンバー（負極）との間に生じる電界により電子が運動して、不活性ガスによる原子とイオンのビームが生成される。グリッドに達したビームのうち、イオンビームはグリッドで中和されるので、中性原子のビームが高速原子ビーム源から出射される。ビームを構成する原子種は、好ましくは不活性ガス元素（例えば、アルゴン（Ａｒ）、窒素（Ｎ））である。ビーム照射による活性化時の電圧は例えば０．５ｋＶ～２．０ｋＶであり、電流は例えば５０ｍＡ～２００ｍＡである。なお、直接接合の方法は、これに限定されることはなく、ＦＡＢ（Ｆａｓｔ Ａｔｏｍ Ｂｅａｍ）やイオンガンによる表面活性化法、原子拡散法、プラズマ接合法等も適用できる。上層および下層はそれぞれ、目的に応じて任意の適切な構成が採用され得る。

空洞８０は、上記のとおり上層および下層をエッチングにより除去することにより形成され、下部クラッドとして機能し得る。空洞の幅は、好ましくは光導波路の幅より大きい。上層および下層の構成、マスク、エッチング様式等を適切に組み合わせることにより、効率的な手順で、かつ、高精度で空洞を形成することができる。

本発明の実施形態によるフォトニック結晶素子は、例えば、アンテナ、バンドパスフィルタ、カプラ、遅延線（位相器）、またはアイソレータに用いられる。これらは、金属配線を使用することなく実現できるので、表皮効果による導体損失や散乱による放射損失を抑制することができる。

本発明の１つの実施形態によるフォトニック結晶素子は、図３～図８に示すように、周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波の送信、受信および増幅の少なくともいずれか１つが可能な能動素子であって、支持基板に支持される能動素子を備えていてもよい。
このようなフォトニック結晶素子では、能動素子と線路基板とを一体化してウエハープロセスが可能となるので、特性バラツキを低減でき、フォトニック結晶素子の生産性の向上を図ることができる。そのため、安価なフォトニック結晶素子を実現できる。

支持基板に支持されている能動素子を備えるフォトニック結晶素子では、２次元フォトニック結晶スラブにおいて形成されている線欠陥の導波路と、能動素子との間を、電磁波の伝搬可能に繋ぐ構成を備えている。
図３～図５に示すフォトニック結晶素子１０２は、２次元フォトニック結晶スラブにおいて形成されている線欠陥の第１導波路と、電磁波の伝搬経路において能動素子と第１導波路との間に位置し、電磁波を導波可能な第２導波路（代表的には図示例のコプレーナ導波路）とを備えている。１つの実施形態において、第２導波路は、能動素子から送信された電磁波を第１導波路に導波可能である。

詳しくは、フォトニック結晶素子１０２は、セラミックス材料の基板１０に周期的に空孔１２が形成されてなる２次元フォトニック結晶スラブ９０と、基板１０の下部に設けられて基板１０を支持する支持基板３０と、支持基板３０に支持される能動素子４０と、コプレーナ型電極パターン５０と、を備えている。

２次元フォトニック結晶スラブ９０は、基板１０に周期的に空孔１２が形成されているフォトニック結晶部分９０ａと、フォトニック結晶部分９０ａ（基板１０）において空孔１２が形成されていない部分として規定される線欠陥の導波路１６と、フォトニック結晶部分９０ａ以外のその他の部分９０ｂと、を備えている。その他の部分９０ｂには、代表的には空孔１２が形成されていない。

１つの実施形態において、支持基板３０は、凹部３１を有している。凹部３１は、支持基板３０の上面から下方に向かって凹んでいる。凹部３１は、代表的には導波路１６の導波方向の一方に向かって開放されている。セラミックス材料の基板１０の下面と支持基板３０の凹部３１とは、空洞８１を規定する。これによって、フォトニック結晶素子１０２は、空洞８１を備えている。空洞８１は、低誘電率部であって、下部クラッドとして機能する。フォトニック結晶素子が空洞を備えることで、導波路を伝搬する電磁波が、導波路から漏れ出すことを安定して抑制でき得る。

空洞８１は、代表的には、基板１０の厚み方向に導波路１６と重なっており、空洞８１の幅（導波路１６の導波方向と直交する方向の寸法）は、導波路１６の幅より大きい。空洞８１は、好ましくは、光導波路１６から少なくとも３列目の格子列まで延びている。電磁波は導波路内を伝搬するだけでなく、電磁波の一部が導波路近傍の格子列まで拡散する場合があるので、そのような格子列の直下に空洞を設けることにより、伝搬損失を抑制することができる。この観点から、空洞８１は、導波路１６から５列目まで延びていることがより好ましく、図示例のように、フォトニック結晶部分９０ａの全域と重なるように延びていることが特に好ましい。

１つの実施形態において、セラミックス材料の基板１０（２次元フォトニック結晶スラブ９０）と支持基板３０とは、接合部２０によって直接接合されている。図示例では、接合部２０は、２次元フォトニック結晶スラブ９０におけるその他の部分９０ｂと、支持基板３０における凹部３１以外の部分との間に介在して、基板１０と支持基板３０とを一体化する。

能動素子４０は、支持基板３０に支持されており、代表的には支持基板３０の上面における凹部３１以外の部分に埋設されている。能動素子４０として、例えば、共鳴トンネルダイオード、ショットキーバリアダイオード、ＣＭＯＳトランシーバ、ＩｎＰ ＨＥＭＴが挙げられる。
図示例においては、能動素子４０は、共鳴トンネルダイオードである。能動素子４０は、電磁波を送信可能（生成・放射可能）である。能動素子４０は、第１素子電極４１と、２つの第２素子電極４２とを備えている。第１素子電極４１と、２つの第２素子電極４２とのそれぞれは、導波路１６の導波方向に延びている。２つの第２素子電極４２は、導波路１６の導波方向と直交する方向に互いに間隔を空けて配置されている。第１素子電極４１は、２つの第２素子電極４２の間に配置されている。

コプレーナ型電極パターン５０は、セラミックス材料の基板１０におけるフォトニック結晶部分９０ａ以外の部分（つまり、その他の部分９０ｂ）上に配置されている。コプレーナ型電極パターン５０と、コプレーナ型電極パターン５０の下部に位置するその他の部分９０ｂは、第２導波路の一例としてのコプレーナ導波路を構成している。
コプレーナ型電極パターン５０は、導波方向において導波路１６と並んでいる。コプレーナ型電極パターン５０は、導波路１６の導波方向に延びる信号電極５１と、導波路１６に向かって開放される平面視コ字状のグランド電極５２とを備えている。信号電極５１は、グランド電極５２の内側に配置されており、グランド電極５２に対して間隔を空けて配置されている。これによって、信号電極５１とグランド電極５２との間には、導波路１６の導波方向に延びる空隙部（スリット）が形成される。信号電極５１は、ビア４３を介して、能動素子４０の第１素子電極４１と電気的に接続されている。グランド電極５２は、２つのビア４４を介して、能動素子４０の第２素子電極４２と電気的に接続されている。
なお、第２導波路は、コプレーナ導波路に限定されず、例えば、マイクロストリップ導波路、導波管集積型導波路として構成することもできる。

次に、フォトニック結晶素子１０２における電磁波の伝搬について説明する。
コプレーナ型電極パターン５０に電圧が印加されると、信号電極５１とグランド電極５２との間に電界が生じる。また、能動素子４０に電圧が印加されると、能動素子４０は、電磁波を送信する。能動素子４０から送信された電磁波は、ビア４３を介して信号電極５１に向かって伝搬された後、信号電極５１とグランド電極５２との間に形成される電界と結合して、基板１０中を線欠陥の導波路１６に向かって伝搬する。このように、能動素子４０から送信された電磁波は、まず、コプレーナ導波路に伝搬される。次いで、電磁波は、コプレーナ導波路から線欠陥の導波路１６に伝搬された後、線欠陥の導波路１６に伝搬される。

図６～図８に示すフォトニック結晶素子１０３は、２次元フォトニック結晶スラブにおいて形成されている線欠陥の導波路１６と、２次元フォトニック結晶スラブにおいて形成されている共振器１７であって、電磁波の伝搬経路において能動素子４０と導波路１６との間に位置し、電磁波を導波可能な共振器１７とを備えている。１つの実施形態において、共振器は、能動素子から送信された電磁波を導波路に導波可能である。

詳しくは、フォトニック結晶素子１０３が備える２次元フォトニック結晶スラブ９１は、空孔１２が形成されていない部分として規定される線欠陥の導波路１６と、空孔１２が形成されていない部分として規定されるモードギャップ閉込型の共振器１７と、を備えている。共振器１７は、能動素子４０から送信された電磁波を受け止め可能であり、かつ、受け止めた電磁波を、導波路１６に送り出し可能である。
共振器１７は、導波路１６の導波方向において導波路１６と並んでおり、導波路１６と連続している。共振器１７の幅（導波路１６の導波方向と直交する方向の寸法）は、導波路１６の幅より大きい。図示例では、共振器１７は、３列の空孔の列に囲まれて形成されている。

１つの実施形態において、フォトニック結晶素子１０３は、セラミックス材料の基板１０（２次元フォトニック結晶スラブ９１）と支持基板３０との間に位置する絶縁層２３を備えている。絶縁層２３の材料として、例えば、上記したセラミックス材料が挙げられ、好ましくは、石英ガラスが挙げられる。

図示例では、セラミックス材料の基板１０（２次元フォトニック結晶スラブ９０）と絶縁層２３とは、接合部２１によって直接接合されており、支持基板３０と絶縁層２３とは、接合部２２によって直接接合されている。接合部２１は、基板１０と絶縁層２３との間に介在して、基板１０と絶縁層２３とを一体化する。接合部２２は、絶縁層２３と支持基板３０との間に介在して、絶縁層２３と支持基板３０とを一体化する。

また、図示例の絶縁層２３は、導波路１６の導波方向の一方に向かって開放される平面視コ字状を有している。セラミックス材料の基板１０の下面と支持基板３０の上面と絶縁層２３とは、空洞８２を規定する。空洞８２は、基板１０の下面と、支持基板３０の上面に位置する接合部２２と、絶縁層２３とによって規定されてもよい。これによって、フォトニック結晶素子１０３は、空洞８２を備えている。

空洞８２は、代表的には、基板１０の厚み方向に導波路１６および共振器１７と重なっており、空洞８２の幅（導波路１６の導波方向と直交する方向の寸法）は、共振器１７の幅より大きい。空洞８２は、好ましくは、導波路１６および共振器１７のそれぞれから３列目の格子列まで延びており、図示例のように、２次元フォトニック結晶スラブ９１における空孔形成部の全域と重なるように延びていることが特に好ましい。

次に、フォトニック結晶素子１０３における電磁波の伝搬について説明する。
フォトニック結晶素子１０３が備える能動素子４０では、電圧が印加されると、第１素子電極４１がアンテナとして機能して、電磁波が第１素子電極４１から共振器１７に向けて送信される。共振器１７に到達した電磁波は、共振器１７に受け止められた後、共振器１７と導波路１６との連続部分を介して、共振器１７から導波路１６に送り出される。その後、電磁波は、導波路１６に伝搬される。

図３～図８では、能動素子は電磁波を送信（生成・放射）する機能を果たし、能動素子から送信された電磁波が第２導波路や共振器を経由して線欠陥導波路に結合する例を示したが、これらの図において、能動素子が電磁波を受信する機能を果たし、線欠陥導波路を導波した電磁波が第２導波路や共振器を経由して能動素子に結合される実施形態も容易に想定される。

また、本発明のフォトニック結晶素子が備える２次元フォトニック結晶スラブは、上記した線欠陥の導波路を含む２次元フォトニック結晶スラブに限定されない。
図９～図１１に示すように、２次元フォトニック結晶スラブは、２つの異なるユニットセルからなる領域の境界が導波路として機能するバレーフォトニック結晶層１１であってもよい。
バレーフォトニック結晶層１１は、複数の第１ユニットセル１８からなる第１領域１１ａと、複数の第２ユニットセル１９からなる第２領域１１ｂとを備えている。第１領域１１ａと第２領域１１ｂとは隣接しており、第１領域１１ａおよび第２領域１１ｂの境界部分が、導波路１５として構成される。

第１ユニットセル１８および第２ユニットセル１９のそれぞれは、セラミックス材料の基板１０に周期的にサイズの異なる２種の空孔が形成されてなる。空孔は、代表的には、規則的な格子を形成するように配列されている。格子の形態としては、ミリ波～テラヘルツ波の導波路に所望のフォトニックバンドギャップを実現し得る限りにおいて、任意の適切な形態が採用され得る。

図示例の第１ユニットセル１８および第２ユニットセル１９のそれぞれにおいて、比較的大きな３つの第１空孔１２ａと、比較的小さな３つの第２空孔１２ｂとが、ハニカム格子（六角形格子）を形成するように配置されている。各ユニットセルにおいて、第１空孔１２ａと第２空孔１２ｂとは交互に配置されている。第１ユニットセル１８と第２ユニットセル１９とは、１８０°回転対称（線対称）の関係にある。第１ユニットセル１８は、格子の中心を軸として１８０°回転させると、第２ユニットセル１９と一致する。

第１空孔１２ａおよび第２空孔１２ｂのそれぞれは、代表的には正三角形状を有している。第１空孔１２ａの一辺の長さＬは、下記式（１）を満足すし、第２空孔１２ｂの一辺の長さＳは、下記式（２）を満足する。

ここで、Ｌは、第１空孔の一辺の長さ（μｍ）であり、Ｓは、第２空孔の一辺の長さ（μｍ）であり、ａは、ハニカム格子における対辺の間の間隔（μｍ）である。
ハニカム格子における対辺の間の間隔は、例えば周波数３００ＧＨｚの場合、２５０μｍ以上５００μｍ以下であり、とりわけ好ましくは４００μｍである。

導波路１５は、ミリ波～テラヘルツ波を導波可能であり、第１領域１１ａと第２領域１１ｂとの境界部分に形成されている。なお、図示例の導波路１５は所定の地点で屈曲している（導波方向が所定の地点で変わっている）が、第１領域１１ａと第２領域１１ｂとの形状を変更して、それらの境界形状を変更することにより、所望の形状の導波路を形成することができる。例えば、導波路は、屈曲することなく、フォトニック結晶素子の長辺方向または短辺方向に沿って直線状に延びてもよく、フォトニック結晶素子の長辺方向または短辺方向に対して所定の角度を有する方向（斜め方向）に延びてもよい。

以下、実施例によって本発明を具体的に説明するが、本発明はこれら実施例によって限定されるものではない。

＜実施例１＞
図１に示すようなフォトニック結晶素子を、粉末焼結法（実質的には、スラリー鋳込み成形）のニアネット成形により作製した。具体的には以下のとおりである。空孔パターンに対応する突起部を有する成形型に、アモルファス石英の微粉末と予備焼成によって分解もしくは揮発する親水性分散剤（有機化合物）と分散媒（水）とを十分に混合し、水分が１５重量％～３０重量％のニアネット成型用スラリーを調製した。このスラリーを成形型に鋳込み、有機化合物の化学反応を利用してスラリーを固化させた。固化物を成形型から離型して、高温で焼成することにより、焼結体に周期的な空孔パターンが形成されたフォトニック結晶素子を作製した。成形型は焼成収縮率を考慮して焼成後に所望の寸法が得られるように設計した。作製したフォトニック結晶素子は、サイズが３０ｍｍ×３０ｍｍ、厚み０．５ｍｍ、空孔径０．２ｍｍ、空孔周期０．５ｍｍとした。中央部に１列空孔を形成しない部分を設けることにより、幅１ｍｍの導波路を形成した。導波路の伝搬損失を測定するために、導波路長さが１０ｍｍ、３０ｍｍ、５０ｍｍの３つのフォトニック結晶素子を作製した。フォトニック結晶素子を構成する基板の抵抗率は１ＭΩ・ｃｍであった。
得られた３つのフォトニック結晶素子について、以下のようにして伝搬損失を測定した。３００ＧＨｚ帯のＲＦ信号発生機および送信アンテナをフォトニック結晶素子の入力側に結合し、出力側に受信アンテナおよびＲＦ信号受信機を結合して、ＲＦ信号受信機によりＲＦパワーを測定した。３つのフォトニック結晶素子の測定結果から、伝搬損失（ｄB／ｃｍ）を算出した。また、電気信号の遅延については、ＲＦ信号受信機における位相を測定し、導波路長さの異なるフォトニック結晶素子の位相の差から算出し、比較例１の伝送時間（単位：ピコ秒）を１としたときの遅延比を求めた。また、材料の３００ＧＨｚの誘電体損ｔａｎδを測定した。測定は、日邦プレシジョン製テラヘルツ非破壊測定器にて透過測定により測定した。以上の結果を表１に示す。

＜実施例２＞
アモルファス石英の代わりに単結晶石英（水晶）を用いて、図１に示すようなフォトニック結晶素子を作製した。具体的には以下のとおりである。４インチ、厚み０．５ｍｍの水晶ウェハを用意した。このウェハ（基板）は、メインオリフラに平行な方向を常光軸、直交する方向を異常光軸とした。このウェハに、超音波スピンドル加工により、実施例１と同様の空孔パターンおよび導波路を形成した。導波路の方向が常光軸に平行であるフォトニック結晶素子Ｉと導波路の方向が異常光軸に平行であるフォトニック結晶素子ＩＩを作製した。フォトニック結晶素子ＩおよびＩＩについて、それぞれ、導波路長さが１０ｍｍ、３０ｍｍ、５０ｍｍの３つのフォトニック結晶素子を作製した。フォトニック結晶素子作製後、基板を３０ｍｍ×３０ｍｍに切断した。なお、フォトニック結晶素子を構成する基板の抵抗率は１ＭΩ・ｃｍであった。得られたフォトニック結晶素子を実施例１と同様の評価に供した。さらに、フォトニック結晶素子ＩおよびＩＩの伝搬損失から、異方性に起因する特性ばらつきの有無を評価した。結果を表１に示す。

＜実施例３＞
アモルファス石英の代わりに多結晶窒化アルミニウムを用いて、図１に示すようなフォトニック結晶素子を作製した。具体的には以下のとおりである。４インチ、厚み０．３２ｍｍの多結晶窒化アルミニウムウェハを用意した。このウェハ（基板）に、超音波スピンドル加工により、空孔径０．０８ｍｍ、空孔周期０．３２ｍｍの空孔パターンを形成した。中央部に１列空孔を形成しない部分を設けることにより、幅０．６４ｍｍの導波路を形成した。導波路の伝搬損失を測定するために、導波路長さが１０ｍｍ、３０ｍｍ、５０ｍｍの３つのフォトニック結晶素子を作製した。フォトニック結晶素子作製後、基板を３０ｍｍ×３０ｍｍに切断した。なお、フォトニック結晶素子を構成する基板の抵抗率は１ＭΩ・ｃｍであった。得られたフォトニック結晶素子を実施例１と同様の評価に供した。結果を表１に示す。

＜比較例１＞
アモルファス石英の代わりに単結晶シリコンを用いて、図１に示すようなフォトニック結晶素子を作製した。具体的には以下のとおりである。４インチ、厚み０．３ｍｍの単結晶シリコンを用意した。このウェハ（基板）に、超音波スピンドル加工により、空孔径０．０７５ｍｍ、空孔周期０．３ｍｍの空孔パターンを形成した。中央部に１列空孔を形成しない部分を設けることにより、幅０．６ｍｍの導波路を形成した。導波路の伝搬損失を測定するために、導波路長さが１０ｍｍ、３０ｍｍ、５０ｍｍの３つのフォトニック結晶素子を作製した。フォトニック結晶素子作製後、基板を３０ｍｍ×３０ｍｍに切断した。なお、フォトニック結晶素子を構成する基板の抵抗率は１０ｋΩ・ｃｍであった。得られたフォトニック結晶素子を実施例１と同様の評価に供した。結果を表１に示す。

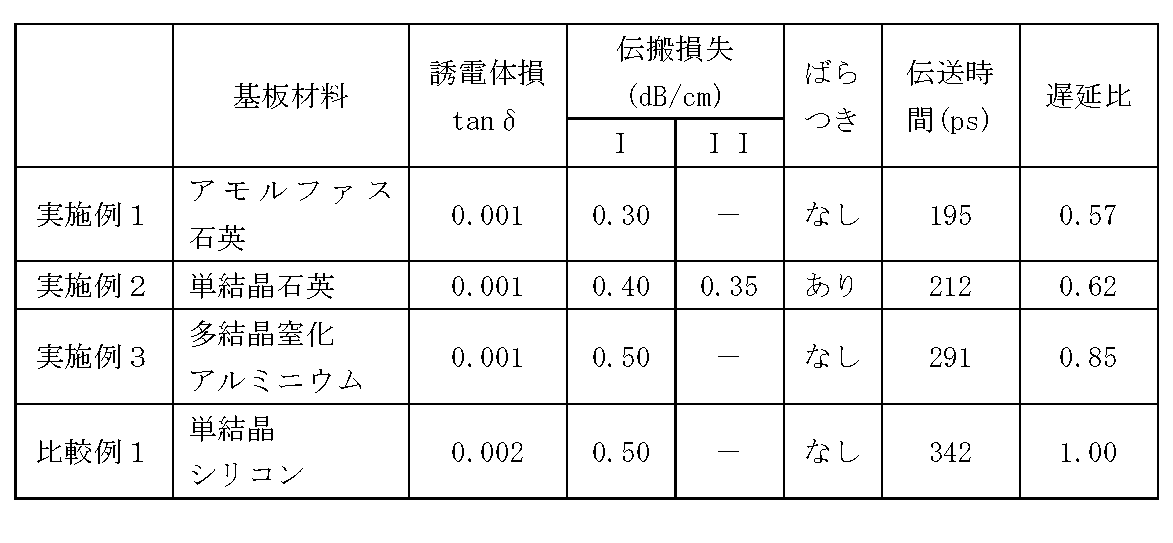

表１から明らかなように、セラミックス材料を用いる本発明の実施例のフォトニック結晶素子は、半導体材料を用いる比較例１のフォトニック結晶素子に比べて電気信号の遅延量を顕著に小さくすることができる。また、伝搬損失を小さくすることができる。さらに、実施例１および３と実施例２とを比較すると明らかなように、多結晶またはアモルファス材料を基板に用いることにより、単結晶を用いる場合のような異方性に起因する特性ばらつき（ここでは、伝搬損失）を防止することができる。

本発明の実施形態によるフォトニック結晶素子は、光導波路、次世代高速通信、センサー、レーザー加工、太陽光発電等の幅広い分野に用いられ得、特に、ミリ波～テラヘルツ波の導波路として好適に用いられ得る。このようなフォトニック結晶素子は、例えば、アンテナ、バンドパスフィルタ、カプラ、遅延線（位相器）、またはアイソレータに用いられ得る。

１０ 基板
１２ 空孔
１４ 高屈折率部
１６ 導波路
１００ フォトニック結晶素子

Claims (12)

1. セラミックス材料の基板に周期的に空孔が形成されてなる２次元フォトニック結晶スラブと、
   前記基板の下部に設けられ、該基板を支持する支持基板と、
   前記電磁波の送信、受信および増幅の少なくともいずれか１つが可能な能動素子であって、前記支持基板に支持されている能動素子と、
   前記基板において前記空孔が形成されていない部分に規定される線欠陥の第１導波路と、
   電磁波の伝搬経路において前記能動素子と前記第１導波路との間に位置し、電磁波を導波可能な第２導波路と、を備え、
   周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する、
   フォトニック結晶素子。
2. セラミックス材料の基板に周期的に空孔が形成されてなる２次元フォトニック結晶スラブと、
   前記基板の下部に設けられ、該基板を支持する支持基板と、
   前記電磁波の送信、受信および増幅の少なくともいずれか１つが可能な能動素子であって、前記支持基板に支持されている能動素子と、
   前記基板において前記空孔が形成されていない部分に規定される線欠陥の導波路と、
   前記基板において前記空孔が形成されていない部分に規定される共振器であって、電磁波の伝搬経路において前記能動素子と前記導波路との間に位置し、電磁波を導波可能な共振器と、を備え、
   周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する、
   フォトニック結晶素子。
3. 前記セラミックス材料が多結晶またはアモルファスである、請求項１または２に記載のフォトニック結晶素子。
4. 前記基板における気孔サイズが１μｍ以上の気孔率が０．５ｐｐｍ～３０００ｐｐｍである、請求項１から３のいずれかに記載のフォトニック結晶素子。
5. 前記空孔の周期が１０μｍ～１ｍｍである、請求項１から４のいずれかに記載のフォトニック結晶素子。
6. 前記基板の１００ＧＨｚ～１０ＴＨｚにおける誘電率が３．６～１１．５である、請求項１から５のいずれかに記載のフォトニック結晶素子。
7. 前記基板の誘電損失が０．０１以下である、請求項１から６のいずれかに記載のフォトニック結晶素子。
8. 前記基板の抵抗率が１００ｋΩ・ｃｍ以上である、請求項１から７のいずれかに記載のフォトニック結晶素子。
9. 前記セラミックス材料が、石英、窒化アルミニウム、酸化アルミニウム、炭化ケイ素、酸化マグネシウム、およびスピネルからなる群から選択される１つである、請求項１から８のいずれかに記載のフォトニック結晶素子。
10. 前記基板において前記空孔が形成されていない部分に導波路が規定され、該導波路が、周波数が３０ＧＨｚ以上２０ＴＨｚ以下である電磁波を導波する、請求項１から９のいずれかに記載のフォトニック結晶素子。
11. アンテナ、バンドパスフィルタ、カプラ、遅延線またはアイソレータとして用いることができる、請求項１から１０のいずれかに記載のフォトニック結晶素子。
12. 前記基板と前記支持基板とは、直接接合されている、請求項１から１１のいずれかに記載のフォトニック結晶素子。
