Abstract

【課題】リチウムイオン二次電池その他の電子デバイスに用いられる電極構造体において、低抵抗で且つ膜強度に優れた薄膜状の電極構造体を提供する。【解決手段】本発明の電子デバイス用電極構造体は、粉末状の電極材料と、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブとを含む。【選択図】図３

Description

本発明は、電子デバイスに用いられる電極構造体に関する。
なお、本国際出願は２０１６年５月１７日に出願された日本国特許出願第２０１６－０９８９２６号に基づく優先権を主張しており、その出願の全内容は本明細書中に参照として組み入れられている。
近年、リチウムイオン二次電池、ニッケル水素電池その他の二次電池あるいはキャパシタなどの蓄電デバイスは、車両搭載用電源、或いはパソコンおよび携帯端末の電源として好ましく用いられている。また、燃料電池や太陽電池などの発電デバイスは、クリーンな電気エネルギー供給源として重要性が高まっている。これら電子デバイスに用いられる電極構造体は、一般に、各々の目的に応じた粉末状の電極材料をバインダおよび溶媒と混合したスラリーを調製し、該スラリーをシート状または箔状の集電体に塗工することで作製されている。バインダとしては、例えばポリフッ化ビニリデン（ＰＶＤＦ）、ポリアクリルニトリル（ＰＡＮ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、スチレンブタジエン共重合体（ＳＢＲ）等の樹脂バインダが広く用いられている。この種の従来技術を開示する文献として、特許文献１が挙げられる。
特開２００６－０９２７６０号公報
しかしながら、電極構造体に含まれる樹脂バインダは、抵抗成分として働くため、電極抵抗が増大する要因になり得る。樹脂バインダを用いることなく、低抵抗な電極構造体を実現できる技術が提供されれば有用である。また、近年、リチウムイオン二次電池その他の電子デバイスについて、高性能化の一環として小型化、薄型化が要求されるようになっている。このため、小型化、薄型化に適した薄膜状の電極構造体が求められている。
本発明はかかる点に鑑みてなされたものであり、その主な目的は、リチウムイオン二次電池その他の電子デバイスに用いられる電極構造体において、低抵抗で且つ膜強度に優れた薄膜状の電極構造体を提供することである。
本発明者は上記課題を解決するために鋭意検討した結果、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブを電極材料に混合し、バインダおよび導電材として機能させることによって、低抵抗で且つ膜強度に優れた薄膜状の電子デバイス用電極構造体を実現し得ることを見出し、本発明を完成した。
すなわち、本発明によって提供される電極は、電子デバイスに用いられる電極構造体である。この電極構造体は、粉末状の電極材料と、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブ（以下、「ＣＮＴ」とも表記する。）と、を含む。カーボンナノチューブは、
上記特定の体積抵抗率を有するＣＮＴを電極材料に混合して用いることにより、低抵抗で且つ膜強度に優れた薄膜状の電子デバイス用電極構造体が実現され得る。
ここで開示される電極構造体の好ましい一態様では、ラマン分光分析によって測定される前記カーボンナノチューブのＧ／Ｄ比が、５０以上（好ましくは７０以上）である。かかるＧ／Ｄ比を有するＣＮＴは、膜強度の向上に効果的に寄与し得る。
ここで開示される電極構造体の好ましい一態様では、前記カーボンナノチューブの含有量が、１０質量％以下である。上記体積抵抗率を有するＣＮＴを、このような含有量の範囲内で用いると、小型化、薄型化に適した薄膜状の電極構造体がより良く実現され得る。
ここで開示される電子デバイス用電極の好ましい一態様では、樹脂バインダを含まない。かかる電極は、樹脂バインダを含まないことで、樹脂バインダに起因して電極抵抗が大きくなって十分な特性が得られなかったり、樹脂バインダの存在が電極材料の含有量の増加に対する制約になったりする不都合を解消し得る。
ここで開示される電極構造体の好ましい一態様では、集電体を含まない。このようにすれば、電極の構造を簡素化でき、より小型化、軽量化に適した薄膜状の電極構造体を実現することができる。また、電極構造体が集電体を含まないことで、集電体と電極材料との界面抵抗（典型的には接触抵抗）に起因して電極抵抗が大きくなって十分な特性が得られなかったり、集電体に電極材料を塗工する際に生じ得る温度湿度管理やスラリー粘度管理に起因して製造コストが増大したりする不都合を解消し得る。
ここで開示される電極構造体の好ましい一態様では、前記カーボンナノチューブの平均アスペクト比が、１００以上（好ましくは５００以上、さらに好ましくは８００以上）である。このような平均アスペクト比を有するＣＮＴを用いることで、低抵抗と膜強度向上との両立がより高いレベルで実現され得る。
ここで開示される電極構造体の好ましい一態様では、前記カーボンナノチューブは、単層カーボンナノチューブである。単層ＣＮＴは、多層ＣＮＴに比べて強い分子間力を有するため、本発明の目的に適したＣＮＴとして好適である。
ここで開示される電極構造体の好ましい一態様では、前記電子デバイスは、リチウムイオン二次電池であり、前記電極材料として活物質を含む。かかる構成によると、従来に比して、低抵抗で且つ膜強度に優れた高性能なリチウムイオン二次電池用電極構造体が実現され得る。
ここで開示される電極構造体の好ましい一態様では、前記電子デバイスは、電気二重層キャパシタ（非対称型のハイブリッドキャパシタ用電極を含み得る。）であり、前記電極材料として活性炭を含む。かかる構成によると、従来に比して、低抵抗で且つ膜強度に優れた高性能な電気二重層キャパシタ用電極が実現され得る。
ここで開示される電極構造体の好ましい一態様では、固体高分子形燃料電池であり、前記電極材料として触媒担持カーボンを含む。かかる構成によると、従来に比して、低抵抗で且つ膜強度に優れた高性能な固体高分子形燃料電池用電極が実現され得る。
図１は、本発明の一実施形態にかかる流動気相ＣＶＤ装置を模式的に示す図である。 図２は、本発明の一実施形態にかかるリチウムイオン二次電池を模式的に示す図である。 図３は、例７に係る電極構造体のＳＥＭ像である。
以下、本発明の好適な実施形態を説明する。なお、本明細書において特に言及している事項以外の事柄であって本発明の実施に必要な事柄は、当該分野における従来技術に基づく当業者の設計事項として把握され得る。本発明は、本明細書及び図面に開示されている内容と当該分野における技術常識とに基づいて実施することができる。
ここに開示される電極構造体は、リチウムイオン二次電池、電気二重層キャパシタ、燃料電池などの電子デバイスに用いられる電極構造体であって、粉末状の電極材料と、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブ（ＣＮＴ）とを含む。
＜ＣＮＴの体積抵抗率＞
ここに開示される技術において、電極構造体に用いられるＣＮＴの体積抵抗率は、例えば四端子四探針法に基づく抵抗率測定を行うことによって把握することができる。具体的な手順としては、測定対象のＣＮＴ１０ｍｇを液状媒体（例えばエタノール）に分散させ、得られた分散体を直径４７ｍｍのメンブレンフィルタ、ブフナー漏斗を用いて吸引濾過し、フィルタ上にペーパ状試験片を作製する。次いで、試験片に４本の針状の探針（電極）を接触させ、外側の２本の探針間に流した電流と、内側の２本の探針間に生じる電位差とから試験片の抵抗を求める。そして、測定された抵抗と試験片の厚さとから、ＣＮＴの体積抵抗率を算出することができる。この抵抗率測定は、体積抵抗率測定装置（例えば株式会社三菱化学アナリテック製Ｌｏｒｅｓｔａ－ＧＰ）を用いて行うことができる。
ここに開示される電極構造体を構成するために用いられるＣＮＴは、上記抵抗率測定によって測定された体積抵抗率が、２×１０－２Ω・ｃｍ以下である。このことにより、低抵抗で且つ膜強度に優れた薄膜状の電極構造体が実現され得る。このような効果が得られる理由としては、特に限定的に解釈されるものではないが、例えば以下のように考えられる。すなわち、体積抵抗率が小さいＣＮＴは、構造欠陥が少なく（高結晶性で）かつ比表面積が大きいため、各ＣＮＴ間に大きな分子間力が発現する。また、導電パスが従来に比して長い（典型的には高アスペクト比を有する）ため、ＣＮＴにより強固で且つ緻密なネットワークが形成され、そのネットワーク中に粉末状の電極材料を好適に閉じ込めることができる。このことが抵抗低減および膜強度の向上に寄与するものと考えられる。
低抵抗かつ膜強度に優れた電極構造体を実現する観点から、上記ＣＮＴとしては、体積抵抗率が２×１０－２Ω・ｃｍ以下のものを好適に使用し得る。ＣＮＴの体積抵抗率は、好ましくは８×１０－３Ω・ｃｍ以下、より好ましくは７×１０－３Ω・ｃｍ以下、さらに好ましくは５×１０－３Ω・ｃｍ以下である。例えば、ＣＮＴの体積抵抗率は、３×１０－３Ω・ｃｍ以下であってもよく、典型的には１×１０－３Ω・ｃｍ以下であってもよい。また、ＣＮＴの体積抵抗率の下限は特に限定されないが、製造容易性等の観点から、例えば５×１０－６Ω・ｃｍ以上、典型的には８×１０－６Ω・ｃｍ以上、例えば１×１０－６Ω・ｃｍ以上である。ここに開示される技術は、例えば、ＣＮＴの体積抵抗率が７×１０－６Ω・ｃｍ以上８×１０－３Ω・ｃｍ以下（典型的には５×１０－５Ω・ｃｍ以上７×１０－４Ω・ｃｍ以下）である態様で好ましく実施され得る。体積抵抗率を７×１０－４Ω・ｃｍ以下にすることによって、より低抵抗かつ膜強度に優れた電極構造体を実現し得る。
上記ＣＮＴとしては、ラマン分光分析によって測定されるＧ／Ｄ比が５０以上のものを好ましく採用することができる。Ｇ／Ｄ比が大きいＣＮＴほど、表面欠陥が少なく、各ＣＮＴ間の分子間力が効果的に高まる。そのため、バインダとしての機能がより良く発揮され得る。膜強度向上の観点から、ＣＮＴのＧ／Ｄ比は、好ましくは７０以上、より好ましくは１００以上、特に好ましくは１２０以上である。例えば、ＣＮＴのＧ／Ｄ比は、１５０以上であってもよく、典型的には１８０以上であってもよく、例えば２００以上（典型的には２２０以上）であってもよい。上記ＣＮＴのＧ／Ｄ比の上限は特に限定されないが、製造容易性等の観点からは、例えば５００以下、典型的には４００以下、例えば３００以下であってもよい。ここに開示される技術は、例えば、上記ＣＮＴのＧ／Ｄ比が５０以上４００以下（より好ましくは１００以上３００以下、例えば１２０以上２８０以下）である態様で好ましく実施され得る。なお、本明細書において、ＣＮＴのＧ／Ｄ比は、レーザ波長５３２ｎｍにおけるラマンスペクトル測定によって測定される１６００ｃｍ－１付近のＧバンドと１３５０ｃｍ－１付近のＤバンドとの高さの比として把握され得る。このラマンスペクトル測定は、ラマンスペクトル測定装置（例えばＢ＆Ｗ Ｔeｋ社製ＩｎｎｏＲａｍ）を用いて行うことができる。
ＣＮＴのアスペクト比（ＣＮＴの長さ／直径）の平均値は、体積抵抗率が前記範囲を満たす限りにおいて特に制限はないが、典型的には１００以上である。ＣＮＴのアスペクト比が大きいほど、ＣＮＴ同士が機械的に絡み合いやすくなり、バインダおよび導電材としての機能がより好適に発揮される。そのため、ここに開示される技術の適用効果が適切に発揮され得る。ＣＮＴのアスペクト比の平均値は、低抵抗や膜強度を高める等の観点から、好ましくは２５０以上、より好ましくは５００以上、さらに好ましくは８００以上、特に好ましくは１０００以上である。ＣＮＴのアスペクト比の上限は特に限定されないが、取扱性や製造容易性等の観点からは、概ね２５０００以下にすることが適当であり、好ましくは２００００以下、より好ましくは１５０００以下、さらに好ましくは１２０００以下、特に好ましくは１００００以下である。例えば、ＣＮＴの平均アスペクト比が１００～１００００であるＣＮＴが好適である。なお、ＣＮＴの平均アスペクト比（ＣＮＴの長さ／直径）、平均長さおよび平均直径は、典型的には電子顕微鏡観察に基づく測定で得られた値を採用することができる。
ＣＮＴの平均直径は、概ね５０ｎｍ以下であることが好ましい。低抵抗や膜強度を高める等の観点から、ＣＮＴの直径の平均値は、好ましくは３０ｎｍ以下、より好ましくは１０ｎｍ以下、さらに好ましくは５ｎｍ以下である。ＣＮＴの直径（平均値）の下限は特に限定されないが、概ね０．１ｎｍ以上にすることが適当であり、好ましくは０．５ｎｍ以上、より好ましくは１ｎｍ以上である。例えば、ＣＮＴの平均直径が０．５ｎｍ以上～１０ｎｍ以下（好ましくは１ｎｍ以上～５ｎｍ以下）であるＣＮＴが好適である。
ＣＮＴの平均長さは、典型的には１μｍ以上にすることが適当である。低抵抗や膜強度を高める等の観点から、ＣＮＴの長さの平均値は、好ましくは３μｍ以上、より好ましくは５μｍ以上、さらに好ましくは８μｍ以上、特に好ましくは１０μｍ以上（例えば１０μｍ超）である。ＣＮＴの長さ（平均値）の上限は特に限定されないが、概ね３０μｍ以下にすることが適当であり、例えば２５μｍ以下、典型的には２０μｍ以下（例えば１５μｍ以下）であってもよい。例えば、ＣＮＴの平均長さが５μｍ以上３０μｍ以下（好ましくは１０μｍ超２５μｍ以下、典型的には１２μｍ以上２０μｍ以下）であるＣＮＴが好適である。
ＣＮＴの純度は、体積抵抗率が前記範囲を満たす限りにおいて特に制限はないが、典型的には８５％以上である。低抵抗化や膜強度向上等の観点から、ＣＮＴの純度は、好ましくは９０％以上、より好ましくは９５％以上である。ＣＮＴの純度の上限は特に限定されないが、製造容易性等の観点からは、典型的には９９％以下、例えば９８％以下であってもよい。ここに開示される技術は、例えば、ＣＮＴの純度が８５％以上１００％以下（典型的には９５％以上９９％以下）である態様で好ましく実施され得る。なお、本明細書において、ＣＮＴの純度は、熱重量分析（ＴＧＡ）装置による測定で得られた値を採用することができる。
上記ＣＮＴの材質は、体積抵抗率が前記範囲を満たす限りにおいて特に制限はない。例えばＣＮＴは、単層カーボンナノチューブ（ＳＷＮＴ：例えば１～３層、典型的には１または２層）であってもよく、多層カーボンナノチューブ（ＭＷＮＴ：例えば４～２００層、典型的には４～６０層）であってもよい。また、単層ＣＮＴと多層ＣＮＴとを任意の割合（単層ＣＮＴ：多層ＣＮＴの質量比が例えば１００：０～５０：５０、好ましくは１００：０～８０：２０）で含むＣＮＴであってもよいが、バインダとして機能させる観点からは、実質的に単層ＣＮＴのみからなるものが好ましい。グラフェンシートの構造は特に限定されず、カイラル（らせん）型、ジグザグ型、アームチェア型の何れのタイプであってもよい。また、ＣＮＴの合成に用いられた触媒金属等を含む（該触媒金属が残留している）ものであってもよい。上記触媒金属は、例えば、Ｆｅ，Ｃｏおよび白金族元素（Ｒｕ，Ｒｈ，Ｐｄ，Ｏｓ，Ｉｒ，Ｐｔ）からなる群から選ばれる少なくとも一種の金属または該金属を主体とする合金であり得る。このような触媒金属は、典型的には微粒子（例えば平均粒径３ｎｍ～１００ｎｍ程度）の形態でＣＮＴに含まれ得る。ここに開示される電極構造体の好ましい一態様では、上記炭素質材料の８５atom％以上（より好ましくは９０atom％以上）が炭素原子（Ｃ）である。該炭素質材料の９５atom％以上が炭素原子であってもよく、９９atom％以上が炭素原子であってもよく、実質的に炭素原子のみからなるＣＮＴであってもよい。後述するＣＮＴ製造方法により得られた生成物に任意の後処理（例えば、アモルファスカーボンの除去、触媒金属の除去等の精製処理）を施したものを上記ＣＮＴとして使用してもよい。
電極構造体におけるＣＮＴの含有量は、特に制限はないが、典型的には１０質量％以下であり、薄膜状の電極構造体を得る等の観点から、８質量％以下であることが好ましく、５質量％以下であることがより好ましく、３質量％以下であることがさらに好ましい。例えばＣＮＴの含有量は２質量％以下であってもよく、典型的には１質量％以下（例えば１質量％未満）であってもよい。低抵抗や膜強度を高める等の観点から、上記ＣＮＴの含有量は、概ね０．０１質量％以上が適当であり、好ましくは０．０５質量％以上、より好ましくは０．０８質量％以上である。ここに開示される技術は、例えば電極構造体におけるＣＮＴの含有量が０．０１質量％以上１０質量％以下（好ましくは０．０８質量％以上５質量％以下）である態様で好ましく実施され得る。
＜電極材料＞
ここに開示される電極構造体は粉末状の電極材料を含む。電極材料としては、この種の電子デバイスに用いられている各種電極の主材料（以下、電極主材料ともいう。）を特に限定なく使用することができる。例えば、電極構造体がリチウムイオン二次電池用正極の場合、電極主材料として、リチウムイオンを可逆的に吸蔵および放出可能な正極活物質を含み得る。正極活物質の例として、リチウムニッケル酸化物（例えばＬｉＮｉＯ２）、リチウムコバルト酸化物（例えばＬｉＣｏＯ２）、リチウムマンガン酸化物（例えばＬｉＭｎ２Ｏ４）等のリチウムと遷移金属元素とを構成金属元素として含む酸化物（リチウム遷移金属酸化物）や、リン酸マンガンリチウム（ＬｉＭｎＰＯ４）、リン酸鉄リチウム（ＬｉＦｅＰＯ４）等のリチウムと遷移金属元素とを構成金属元素として含むリン酸塩などが挙げられる。また、電極構造体がリチウムイオン二次電池用負極の場合、電極主材料として、リチウムイオンを可逆的に吸蔵および放出可能な負極活物質を含み得る。負極活物質の例として、黒鉛（グラファイト）、難黒鉛化炭素（ハードカーボン）、易黒鉛化炭素（ソフトカーボン）、アモルファスカーボン等の炭素系材料、チタン酸リチウム等のリチウム遷移金属酸化物、リチウム遷移金属窒化物、シリコン化合物などが挙げられる。
電極構造体が電気二重層キャパシタ用電極の場合、電極主材料として活性炭を含み得る。活性炭としては、この種の電気二重層キャパシタの活性炭として用いられている各種の材料を特に限定なく使用することができる。例えば、鉱物系、植物系、樹脂系などの炭素質材料を炭化、賦活して得られたものを好ましく用いることができる。鉱物系の炭素質材料としては、石炭（亜炭、褐炭、瀝青炭、無煙炭等）、コークス類、不融化ピッチ、オイルカーボンなどが例示される。植物系の炭素質材料としては、木炭、ヤシ殻、オガ屑、木材チップ、草炭などが例示される。樹脂系の炭素質材料としては、フェノール樹脂が例示される。炭素質材料の炭化および賦活処理は、従来公知の方法で行うことができる。あるいは、市販されている活性炭を購入して使用してもよい。
電極構造体が固体高分子形燃料電池用電極の場合、電極主材料としてカーボン担体に触媒を担持した触媒担持カーボンを含み得る。カーボン担体に担持される触媒としては、白金、ルテニウム、ロジウム、パラジウム、銀、オスミウム、イリジウム等の貴金属、鉄、ニッケル、マンガン、コバルト、クロム、銅、亜鉛、モリブデン、タングステン、ゲルマニウム、錫などの卑金属、これら貴金属と卑金属との合金、あるいは金属酸化物、金属錯体などの化合物を採用することができる。
電極構造体における電極主材料の含有量は、特に制限はないが、概ね９０質量％以上であり、より薄膜状の電極構造体を得る等の観点から、９２質量％以上であることが好ましく、９５質量％以上であることがより好ましく、９７質量％以上であることがさらに好ましい。例えば電極材料の含有量は９８質量％以上であってもよく、典型的には９９質量％以上（例えば９９質量％超）であってもよい。低抵抗化や膜強度を高める等の観点から、上記電極主材料の含有量は、９９．９９質量％以下が適当であり、好ましくは９９．９５質量％以下、より好ましくは９９．９２質量％以下である。ここに開示される技術は、例えば電極構造体における電極主材料の含有量が９０質量％以上９９．９９質量％以下（好ましくは９５質量％以上９９．９２質量％以下）である態様で好ましく実施され得る。
ここに開示される電極構造体は、本発明の効果を損なわない範囲で、上述した電極主材料以外の電極材料（以下、電極添加材料ともいう。）を含有してもよい。そのような電極添加材料の例として、樹脂バインダ、導電材、増粘剤などが挙げられる。上記電極添加材料の含有量は、電極構造体に含まれる電極材料の全質量のうち、例えば１０質量％以下とすることが適当であり、好ましくは７質量％以下、より好ましくは５質量％以下、特に好ましくは３質量％以下である。
ここに開示される電極構造体は、電極材料として樹脂バインダを実質的に含まないことが好ましい。ここでいう樹脂バインダの具体例としては、ポリフッ化ビニリデン（ＰＶＤＦ）、フッ素系樹脂（例えば、ポリビニルアルコール（ＰＶＡ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ゴム類（酢酸ビニル共重合体、スチレンブタジエン共重合体（ＳＢＲ）、ポリアクリルニトリル（ＰＡＮ）、セルロース系ポリマー（カルボキシメチルセルロース（ＣＭＣ）等が挙げられる。かかる樹脂バインダは抵抗成分として働くため、低抵抗化の制限要因となり得る。また、樹脂バインダの存在が電極材料の含有量の増加に対する制約になる不都合が生じ得る。これに対し、ここに開示される電極構造体は、樹脂バインダを実質的に含まないことで、樹脂バインダに起因して電極抵抗が大きくなって十分な特性が得られなかったり、樹脂バインダの存在が電極材料の含有量の増加に対する制約になったりする不都合を解消し得る。また、樹脂バインダ成分を用いる従来の電極に比べて、電極の厚みが小さくなるので、電極主材料の使用量を減らすことなく、より小型化、薄型化に適した薄膜状の電極が実現され得る。好ましい一態様では、上記ＣＮＴを用いた電極構造体の厚みは、樹脂バインダを用いた従来の電極構造体の厚みの１／２以下（好ましくは１／３以下、より好ましくは１／４以下）であり得る。
また、ここに開示される技術では、前述のように、ＣＮＴ間の分子間力に起因した結着力によって電極材料同士が強固に結合され、電極構造体の形が適切に保持される。そのため、金属箔（例えばアルミニウム箔、銅箔、ニッケル箔、チタン箔、ステンレス箔など）の集電体が不要である。すなわち、ここに開示される技術は、電極構造体が集電体を含まない態様で好ましく実施され得る。電極構造体が集電体を含まないことで、電極の構造を簡素化でき、より小型化、軽量化に適した薄膜状の電極構造体を実現することができる。また、電極構造体が集電体を含まないことで、集電体と電極材料との界面抵抗（接触抵抗）に起因して電極抵抗が大きくなって十分な特性が得られなかったり、集電体に電極材料を塗工する際に生じ得る温度湿度管理やスラリーの粘度管理等に起因して製造コストが増大したりする不都合を解消し得る。
＜電極構造体の製造方法＞
ここで開示される電極構造体は、以下の工程（１）～（４）を経て製造され得る。
（１）体積抵抗率が２×１０－２Ω・ｃｍ以下であるＣＮＴを用意（購入または合成）すること。
（２）上記ＣＮＴと粉末状の電極材料とを液状媒体に分散させた分散液であって実質的に樹脂バインダを含まない分散液を調製すること。
（３）上記分散液をフィルタで濾過することにより該フィルタ上に前記ＣＮＴと前記電極材料との集積物を得ること。
（４）上記集積物を乾燥すること。
＜（１）ＣＮＴの用意＞
ここに開示されるＣＮＴは、流動気相ＣＶＤ法によって合成され得る。流動気相ＣＶＤ方法では、触媒や反応促進剤を含む炭素原料を霧状にして高温の加熱炉に導入することによってＣＮＴを流動する気相中で生成する。かかる方法では、反応場を適切に制御することで、体積抵抗率が従来に比して低減されたＣＮＴを得ることができる。
図１に、一実施形態に係る流動気相ＣＶＤ装置１を模式的に示す。図１に示す流動気相ＣＶＤ装置１は、筒体のチャンバ１０と、チャンバ１０に開口する炭素源供給口３２から該チャンバ１０に炭素源Ａを供給する炭素源供給部３０と、チャンバ１０に開口するガス供給口８２から該チャンバ１０に非酸化性ガスを供給するガス供給部８０と、チャンバ１０内のガスを排出可能に構成された排気管５０と、排気管５０に設けられたバルブ６０と、を備える。
炭素源供給部３０は、チャンバ１０に開口する炭素源供給口３２から該チャンバ１０に炭素源Ａを供給（例えば噴霧）するものとして構成されている。この実施形態では、炭素源供給部３０は、チャンバ１０内の後述する反応ゾーン２０内を延びて炭素源供給口３２に連なる炭素源導入管３４を備えている。炭素源導入管３４の先端に設けられた炭素源供給口３２は、反応ゾーン２０またはその近傍に開口している。炭素源導入管３４の先端に設けられた炭素源供給口３２は、チャンバ１０の上流側に開口している。このように炭素源Ａが、反応ゾーン２０（高温領域）に直接供給される構成とすることにより、炭素源供給口３２から供給された炭素源（典型的には液体）Ａが短時間でガス（蒸気）化する。また、炭素源導入管３４を用いることで、炭素源供給口３２から炭素源導入管３４の壁面を通じて反応ゾーン２０の熱を該導入管３４内の炭素源（液体）Ａに伝え、これにより炭素源供給口３２から供給された炭素源Ａが短時間でガス化する。炭素源としては、例えば、トルエンやベンゼン等を用いることができる。
炭素源供給部３０は、炭素源供給口３２からチャンバ１０に上述した炭素源とともに触媒金属または触媒金属化合物を供給する。上記触媒金属としては、ＦｅおよびＣｏの少なくとも一方を使用することが好ましい。触媒金属化合物としては、有機遷移金属化合物、無機遷移金属化合物等を挙げることができる。有機遷移金属化合物としては、フェロセン等が例示される。中でもフェロセンを使用することが好ましい。
炭素源供給部３０は、炭素源供給口３２からチャンバ１０に上述した炭素源および触媒金属とともに反応促進剤を供給する。反応促進剤としては、有機硫黄化合物、無機硫黄化合物等を挙げることができる。有機硫黄化合物としては、チオフェン、チアナフテン、ベンゾチオフェン等の含硫黄複素環式化合物が例示される。また、無機硫黄化合物としては、例えば硫化水素等が例示される。中でもチオフェンを使用することが好ましい。
ガス供給部８０は、チャンバ１０に開口するガス供給口８２から該チャンバ１０に非酸化性ガス（キャリアガス）を供給するものとして構成されている。この実施形態では、ガス供給部８０は、反応ゾーン２０内を延びてガス供給口８２に連なるガス供給管８４を備えている。ガス供給管８４の先端に設けられたガス供給口８２は、反応ゾーン２０またはその近傍に開口している。ガス供給管８４の先端に設けられたガス供給口８２は、チャンバ１０の上流側に開口している。
ガス供給口８２からチャンバ１０に供給されるキャリアガスとしては、還元性ガス（例えばＨ2ガス）が使用され得る。また、ガス供給口８２からチャンバ１０に供給される非酸化性ガスは、常温で気体の炭素源ガスを含んでいる。炭素源ガスとしては、前述した炭素源供給口３２からチャンバ１０に供給される炭素源よりも低い温度で熱分解する物が好ましい。そのような性質を有する炭素源ガスとして、二重結合を有するエチレン、プロピレン、三重結合を有するアセチレン等の不飽和脂肪族炭化水素が挙げられる。これらの混合物を炭素源ガスとして用いてもよい。
図示した例では、上記ガス供給部８０および前記炭素源供給部３０は、ガス供給管８４を外管とし、炭素源導入管３４を内管とする二重管構造を有する。ここでは、炭素源導入管３４の先端に設けられた炭素源供給口３２が、ガス供給管８４の先端に設けられたガス供給口８２よりも下流側（下方）に突出している。これにより、ガス供給口８２から供給された非酸化性ガスが、炭素源供給口３２から供給された炭素源（液体）に接触し、該炭素源（液体）のガス化および拡散が促進される。
排気管５０は、チャンバ１０の後述する堆積ゾーン２２よりも下流に配置されたガス抜き口５２からチャンバ１０内のガスを排出可能に構成されている。この実施形態では、チャンバ１０の下流側（下方）に連結された後述する回収部（回収容器）７０の側面に排気管５０のガス抜き口５２が開口している。また、排気管５０の途上には、バルブ６０が設けられている。バルブ６０は、通常の使用時（すなわちＣＮＴの製造時）においては閉状態に制御されている。そして、後述するＣＮＴを回収する際に、閉状態から開状態に切り替えられる。また、この実施形態では、排気管５０は、バルブ６０を経由しないバイパス管５４を備えている。これにより、バルブ６０が閉状態であっても、バイパス管５４を通じてガス抜き口５２から一定量のガスが排出される。具体的には、ガス供給口８２からチャンバ１０に供給される非酸化性ガス（キャリアガス）の量と、バルブ６０を閉じた状態においてガス抜き口５２からバイパス管５４を通じて排出されるガスの量とのバランスを適切に設定することで、ガス化した炭素源が反応ゾーン２０よりも上流側および下流側に拡散しないように（換言すれば、ガス化した炭素源を反応ゾーン２０内に留めるように）ガス化した炭素源の移動を制御する。
チャンバ１０は、直管状に形成されている。チャンバ１０の長さは特に限定されないが、約１４００ｍｍであり、そのうち反応ゾーン２０の長さは約８００ｍｍ、堆積ゾーン２２の長さは約４００ｍｍであり得る。チャンバ１０の上流側の開口は、上流蓋１２によって塞がれている。一方、チャンバ１０の下流端は開口状態となっている。
反応ゾーン２０は、チャンバ１０内においてＣＮＴが生成する温度に加熱されるゾーンである。チャンバ１０の筒軸方向の一部範囲（ここでは上部および中央部）はヒータ３によって囲まれており、この囲まれた領域の内側に位置する部分が反応ゾーン２０となっている。ヒータ３は、反応ゾーン２０をＣＮＴが生成する温度に加熱するようになっている。反応ゾーン２０をＣＮＴが生成する温度に加熱することにより、炭素源供給口３２から供給された炭素源がガス（蒸気）化、さらに熱分解されてＣＮＴが生成する。ＣＮＴの体積抵抗率を低減する観点から、加熱温度は１３００℃以上（好ましくは１３５０℃以上）であって、１４００℃以下（例えば１３８０℃）に設定され得る。
堆積ゾーン２２は、チャンバ１０内において反応ゾーン２０よりも下流に設けられ、生成したＣＮＴ２４を冷却して堆積するゾーンである。すなわち、反応ゾーン２０で炭素源を熱分解することにより生成したＣＮＴ２４は、堆積ゾーン２２に移動して冷却され、典型的にはチャンバ１０の出口付近に堆積する。これに伴ってチャンバ１０の出口付近がＣＮＴ２４によって次第に厚く覆われる。このように、反応ゾーン２０よりも下流の堆積ゾーン２２をＣＮＴによって厚く覆う（ひいては閉塞状態に近づける）ことにより、ガス化した炭素源が反応ゾーン２０内に留まる（すなわち反応ゾーン２０の下流側への拡散が抑えられる）。堆積ゾーン２２に堆積したＣＮＴは、前述したバルブ６０を開状態に切り替えることで、回収することが可能である。すなわち、バルブ６０を開状態に切り替えると、反応ゾーン２０に溜まった大量の高圧ガス（ガス化した炭素源および非酸化性ガス）が堆積ゾーン２２および回収部７０を経てガス抜き口５２から排出される。このガス流れに乗って、堆積ゾーン２２に堆積されたＣＮＴが回収部７０まで移動し、回収部７０にて回収され得る。
かかる構成の流動気相ＣＶＤ装置１によると、バルブ６０を閉じて堆積ゾーン２２にＣＮＴを堆積（典型的にはチャンバの内壁に付着）させることで、ガス化した炭素源が堆積ゾーン２２よりも上流の反応ゾーン２０内に留められ（反応ゾーン２０の下流側への拡散が抑えられ）、反応ゾーン２０における炭素源の濃度および圧力が効果的に高まる。かかる高濃度かつ高圧状態で、反応ゾーン２０を１３００℃～１４００℃の高温域に加熱することで、該炭素源から従来に比して体積抵抗率が低減された（典型的には体積抵抗率が２×１０－２Ω・ｃｍを下回る）ＣＮＴを生成することができる。また、堆積ゾーン２２でＣＮＴの堆積がある程度進むと、バルブ６０を開いて堆積ゾーン２２に堆積されたＣＮＴを回収することにより、ＣＮＴを連続して製造することができる。
＜（２）分散液の調製＞
ここに開示される電極構造体の製造方法では、次に、上記ＣＮＴと粉末状の電極材料とを液状媒体（典型的には、少なくとも室温において液状を呈する媒体）に分散させた分散液を調製する。
上記ＣＮＴおよび上記電極材料を分散させる液状媒体としては、溶媒の含有割合が９５質量％以上である（換言すれば、溶媒以外の成分すなわち不揮発分の含有割合が５質量％未満である）ものが好ましく、上記割合が９９質量％以上である液状媒体がさらに好ましい。実質的に不揮発分を含まない液状媒体であってもよい。該液状媒体を構成する溶媒の組成は、目的および態様等に応じて適宜選択することができ、例えば水、有機溶媒またはこれらの混合溶媒であり得る。加熱により容易に（例えば２００℃以下、より好ましくは１２０℃以下の温度域で）除去可能な溶媒を用いることが好ましい。有機溶媒としては、例えば、低級アルコール（例えば、メタノール、エタノール、プロパノール等の炭素原子数１～５程度のアルコール）、低級ケトン（アセトン、メチルエチルケトン等）、低級アルコールの酢酸エステル（例えば酢酸エチル）等から選択されるいずれかの一種または二種以上の溶媒であり得る。なかでも、エタノール、プロパノール等の低級アルコールの使用が好ましい。
上記分散液は、例えば、ＣＮＴおよび電極材料からなる固形分と液状媒体とを共存させて攪拌処理および超音波処理の少なくとも一方を行うことにより好ましく調製することができる。固形分と液状媒体との使用割合は特に限定されない。例えば、固形分１００ｍｇに対して液状媒体を５ｍｌ～４０ｍｌの割合で使用することができる。
上記攪拌処理としては、例えば、適当な形状の攪拌体を高速（高回転数）で回転させて炭素質材料と電極材料と液状媒体とを攪拌する処理（高速攪拌処理）を好ましく採用することができる。例えば、モータに接続された攪拌軸にカーターナイフや細長い板状もしくはプロペラ形状の攪拌体（攪拌羽根）が取り付けられた構成の攪拌装置を用いて上記高速攪拌処理を行うことが好ましい。なお、上記攪拌処理（上記高速攪拌処理であり得る。）と上記超音波処理とを任意の順序で組み合わせて、あるいは同時に（並行して）実施することによりＣＮＴおよび電極材料を液状媒体に分散させてもよい。好ましい一態様では、ＣＮＴと液状媒体とを先に混合して攪拌処理し、次いで電極材料を投入して超音波処理する。これにより、ＣＮＴと電極材料とが液状媒体に均一に分散した分散液が得られる。
＜（３）フィルタ濾過＞
ここに開示される電極構造体の製造方法では、次に、得られた分散液をフィルタで濾過する。このことによって、上記分散液中に含まれていたＣＮＴおよび電極材料の集積物（集合体）をフィルタ上に集積することができる。濾過に使用するフィルタの材質および形状は特に限定されず、一般に固液分離に使用される各種のフィルタから目的に応じて適当なものを選択して用いることができる。通常は、シート状のフィルタ（典型的には濾紙）を使用することができる。例えば、セルロース系繊維を主体とする濾紙を用いることができる。
上記分散液の濾過は、上記フィルタの分散液供給側よりも濾液排出側の圧力を低くする態様で好ましく行うことができる。かかる濾過態様を採用することによって濾過速度を高め、また炭素質材料および電極材料をより適切に集積することができる。例えば、フィルタ（典型的には濾紙）をヌッチェ（ブフナー漏斗ともいう。）に平らにセットして上記濾過を行う態様を好ましく採用し得る。かかる態様は、上記フィルタ上にＣＮＴおよび電極材料を集積するのに適している。濾液排出側を減圧する吸引濾過および分散液供給側を昇圧する加圧濾過のいずれも採用可能であるが、吸引濾過を採用することがより好ましい。これにより、フィルタ上にＣＮＴおよび電極材料をより適切に（典型的には、より高密度に）集積することができる。あるいは、分散液供給側よりも濾液排出側の圧力を同程度として濾過（典型的には、主として分散液の重さを利用する濾過（自然濾過））を行ってもよい。
＜（４）集積物の乾燥＞
ここに開示される電極構造体の製造方法では、次に、ＣＮＴおよび電極材料の集積物をフィルタから分離して乾燥する。該集積物を乾燥させる方法としては、常温乾燥、加熱乾燥、減圧乾燥等の従来公知の乾燥方法を適宜採用することができる。好ましい一態様では、集積物を加熱して乾燥させる。例えば、湿った集積物を加熱炉内において乾燥させるとよい。集積物を乾燥させる際の加熱温度は、液状媒体の組成（特に溶媒の沸点）等を勘案して適宜設定することができる。通常は、該乾燥温度を凡そ４０℃～２５０℃（例えば凡そ６０℃～１５０℃）程度とすることが好ましい。
このように集積物を乾燥して液状媒体を揮発させることで、粉末状の電極材料と、体積抵抗率が２×１０－２Ω・ｃｍ以下であるＣＮＴとの集合体からなり、実質的に樹脂バインダ成分を含まない電極構造体を得ることができる。乾燥後、必要に応じて電極構造体をプレス（例えばロールプレス）してもよい。
＜用途＞
ここに開示される電極構造体は、上記のように低抵抗で且つ膜強度に優れた薄膜状の電極構造体であることから、種々の形態の電子デバイスに内蔵される電極として好ましく利用され得る。例えば、リチウムイオン二次電池、電気二重層キャパシタ（非対称型の電気二重層キャパシタ、例えばハイブリッドキャパシタを包含する。）、固体高分子形燃料電池に内蔵される電極として好適である。
＜リチウムイオン二次電池＞
上記リチウムイオン二次電池２００は、図２に示すように、セパレータ２３０と、セパレータ２３０を介して対向して配置された正極２１０および負極２２０と、非水電解液（図示せず）とを含むものであり得る。かかるリチウムイオン二次電池２００の正極２１０および負極２２０の何れか一方または両方（好ましくは両方）に、ここに開示される電極構造体を用いることができる。かかる用途では、低抵抗かつ膜強度の高い薄膜状の正極２１０および／または負極２２０を用いることでリチウムイオン二次電池２００を高性能化（例えば低抵抗化、高容量化、高エネルギー密度化、高耐久性化）し得るため、ここに開示される技術を適用することが特に有意義である。
セパレータ２３０としては、従来と同様のセパレータを使用することができる。例えばポリエチレン（ＰＥ）やポリプロピレン（ＰＰ）等のポリオレフィン樹脂から成る多孔質のシート（多孔質フィルム）を使用することができる。あるいは、セルロース、ガラス、ポリエチレンテレフタレート（ＰＥＴ）、ポリアミド、ポリイミド、ポリアミドイミド、ポリアクリロニトリル、全芳香族ポリエステル等の繊維からなる不織布を用いてもよい。
好ましい一態様では、前述した電極構造体の製造過程において分散液からＣＮＴおよび電極材料の集積物を濾別する際に用いたフィルタをセパレータとして利用する。すなわち、電極構造体の製造過程において該フィルタ（セパレータ）上に集積した炭素質材料および電極材料の集積物を該フィルタ（セパレータ）とともに回収し、乾燥する。このことによって、セパレータと電極とが一体となったセパレータ電極一体型素子を得ることができる。かかる態様によると、セパレータと電極とが一体となったセパレータ電極一体型素子を効率良く得ることができる。
電解液（非水電解液）としては、従来からリチウムイオン二次電池に用いられる非水電解液と同様のものを特に限定なく使用することができる。かかる非水電解液は、典型的には、適当な非水溶媒に支持塩を含有させた組成を有する。上記非水溶媒としては、例えば、エチレンカーボネート、プロピレンカーボネート、ジメチルカーボネート、ジエチルカーボネート、エチルメチルカーボネート、１，２－ジメトキシエタン、１，２－ジエトキシエタン、テトラヒドロフラン、１，３－ジオキソラン等からなる群から選択された一種または二種以上を用いることができる。また、上記支持塩としては、例えば、ＬｉＰＦ６，ＬｉＢＦ４，ＬｉＡｓＦ６，ＬｉＣＦ３ＳＯ３，ＬｉＣ４Ｆ９ＳＯ３，ＬｉＮ（ＣＦ３ＳＯ２）２，ＬｉＣ（ＣＦ３ＳＯ２）３等のリチウム塩を用いることができる。
リチウムイオン二次電池の構造は特に限定されない。例えば、シート状の正極とシート状の負極とがセパレータを介して捲回されてなる捲回電極体を外装ケースに収容した構造であってもよく、正極とセパレータと負極とセパレータとがこの順で繰り返して積層されてなる積層電極体を外装ケースに収容した構造であってもよい。また、本実施形態に係るリチウムイオン二次電池は、外装ケースが円筒形状や直方体形状の円筒型電池、角型電池でもよく、あるいは小型のコイン形状であってもよい。また、ボタン型電池、ペーパ型電池などの種々の形態であり得る。
＜電気二重層キャパシタ＞
前記電気二重層キャパシタは、例えば、一対の電極（正極および負極）と、これらの電極の間に介在させたセパレータと、電解液とを含むものであり得る。かかる電気二重層キャパシタの一対の電極の何れか一方または両方（好ましくは両方）に、ここに開示される電極構造体を用いることができる。かかる用途では、低抵抗かつ膜強度の高い薄膜状の電極を用いることで電気二重層キャパシタを高性能化（例えば低抵抗化、高容量化、高エネルギー密度化、高耐久性化）し得るため、ここに開示される技術を適用することが特に有意義である。上記セパレータとしては、前述のリチウムイオン二次電池用セパレータと同様のものを用いることができる。
電解液としては、水系または非水系の電解液を使用することができる。非水系の電解液としては、適当な非水溶媒に支持塩を含有させたものを用いることができる。支持塩としては、（Ｃ２Ｈ５）４ＮＢＦ４、（Ｃ２Ｈ５）３ＣＨ５ＮＢＦ４、（Ｃ４Ｈ９）４ＮＢＦ４、（Ｃ６Ｈ１３）４ＮＢＦ４、（Ｃ２Ｈ５）３ＣＨ３ＰＢＦ４、（Ｃ２Ｈ５）４ＰＢＦ４、（Ｃ３Ｈ７）４ＰＢＦ４などの第４級アンモニウム塩や、ＬｉＰＦ６，ＬｉＢＦ４，ＬｉＡｓＦ６，ＬｉＣＦ３ＳＯ３，ＬｉＣ４Ｆ９ＳＯ３，ＬｉＮ（ＣＦ３ＳＯ２）２，ＬｉＣ（ＣＦ３ＳＯ２）３等のリチウム塩を用いることができる。非水溶媒としては、カーボネート類、エーテル類、ケトン類、ラクトン類、スルホラン系炭化水素類、ハロゲン化炭化水素類などが例示される。水系の電解液としては、イオン導電性塩を水に溶解したものを使用することができる。イオン導電性塩としては、ナトリウム、カリウムなどのアルカリ金属と、硫酸、硝酸、塩酸などの無機酸を形成するアニオンや、飽和カルボン酸、脂肪族カルボン酸などの有機酸を形成するアニオンとを組み合わせた塩を用いることができる。具体的としては、塩化ナトリウム、塩化カリウム、臭化ナトリウム、硫酸などが例示される。
電気二重層キャパシタの構造は特に限定されない。例えば、一対の電極の間にセパレータを介在させて捲回した捲回電極体を外装ケースに収容した構造であってもよく、一対の電極の間にセパレータを介在させて積層した積層電極体を外装ケースに収容した構造であってもよい。また、本実施形態に係る電気二重層キャパシタは、外装ケースが円筒形状や直方体形状の円筒型、角型でもよく、あるいは小型のコイン形状であってもよい。また、ボタン型、ペーパ型などの種々の形態であり得る。
＜固体高分子形燃料電池＞
前記固体高分子形燃料電池は、例えば、燃料極（負極）、固体高分子膜（電解質）および空気極（正極）を接合してなる膜電極接合体（ＭＥＡ）を含むものであり得る。かかる固体高分子形燃料電池の燃料極および空気極の何れか一方または両方（好ましくは両方）に、ここに開示される電極構造体を用いることができる。かかる用途では、低抵抗かつ薄膜状の燃料極および／または空気極を用いることで固体高分子形燃料電池を高性能化（例えば低抵抗化、低触媒量化、高耐久性化）し得るため、ここに開示される技術を適用することが特に有意義である。
上記固体高分子膜としては、プロトンを伝達できるものであれば特に限定なく使用することができる。例えば、プロトン伝導性を示す官能基を有するポリマーが挙げられる。プロトン伝導性を示す官能基としては、スルホン酸基、カルボン酸基、ホスホン酸基、リン酸基などが挙げられる。該ポリマーの主骨格としては、例えば、ポリオレフィン、ポリスチレンなどの炭化水素系重合体、パーフルオロカーボン重合体などが例示される。
以下、本発明に関する具体的な実施例につき説明するが、本発明をかかる具体例に示すものに限定することを意図したものではない。
＜試験例１＞
体積抵抗率およびＧ／Ｄ比が異なる複数の単層ＣＮＴを用意した。各々の単層ＣＮＴ２０ｍｇを液状媒体４０ｍｌと混合し、イワタニ製ラボミルサーにて１分間攪拌した。次いで、活性炭１８０ｍｇを投入して日本エマソン株式会社製の超音波ホモジナイザーを用いて３０秒間攪拌した。得られた分散体を直径４７ｍｍのメンブレンフィルタ、ブフナー漏斗を用いて吸引濾過し、フィルタ上にＣＮＴおよび活性炭の集積物を成膜した。かかる集積物をフィルタから分離・乾燥した後、ロールプレスすることにより、例１～７に係る電極構造体を作製した。例７の電極構造体のＳＥＭ（Scanning Electron Microscope）像を図３に示す。また、各例に係る電極構造体について、使用したＣＮＴの体積抵抗率およびＧ／Ｄ比を表１に纏めて示す。なお、ＣＮＴとしては、例１がゼオンナノテクノロジー株式会社製「ZEONANO TMSG101」、例２が SouthWest NanoTechnologies 社製「SWeNT SG60」、例３が RAYMOR 社製「RN-020」、例４が株式会社名城ナノカーボン製「EC2.0」、例５が株式会社名城ナノカーボン製「EC1.5」、例６が株式会社名城ナノカーボン製「EC2.0P」、例７が株式会社名城ナノカーボン製「EC1.5P」を使用した。また、液状媒体は今津薬品工業株式会社製エコノールＨを使用し、活性炭はＡＴエレクトロード株式会社製の品番「BELLFINEAP11-0010」を使用した。
なお、各例のＣＮＴの体積抵抗率は四探針法に基づく前述の方法に準じて求めたものである。また、Ｇ／Ｄ比はラマン分光分析に基づく前述の方法に準じて求めたものである。
得られた各例の電極構造体につき、膜強度を評価した。具体的には、電極材料（活性炭）の固着の程度を評価するために該電極構造体を垂直に立てた状態で軽い衝撃を加えた。そして、活性炭の剥落の有無を確認した。ここでは活性炭の剥落が認められなかったものを「○」、活性炭の剥落が激しく、電極の形状を維持できなかったものを「××」と評価した。結果を表１に示す。

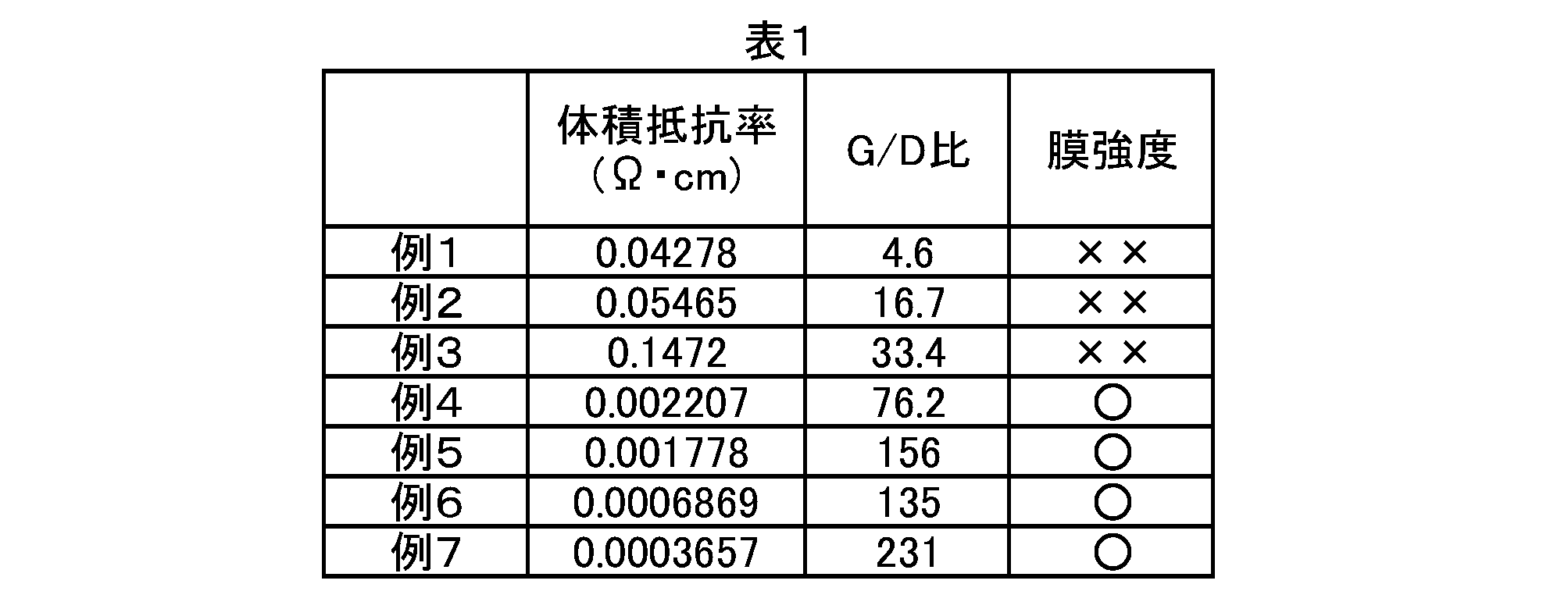

Figure 2022019738000002
表１に示すように、体積抵抗率が２×１０－２Ω・ｃｍ以下であるＣＮＴを用いた例４～７では、電極材料の剥落は認められず、例１～３に比べて、膜強度でより良好な結果が得られた。この結果から、体積抵抗率が２×１０－２Ω・ｃｍ以下であるＣＮＴを用いた電極構造体によると、樹脂バインダを実質的に使用することなく、電極材料同士が強固に固着した電極構造体を実現し得ることが確かめられた。
＜試験例２＞
ここに開示される電極構造体を用いて電気二重層キャパシタを構築し、その性能評価を行った。具体的には、例７の電極構造体を直径１６ｍｍの円形に打ち抜いて、キャパシタ用の正極および負極とし、これらをセパレータおよび電解液とともにステンレス製容器に組み込んで、直径２０ｍｍ、厚さ３．２ｍｍ（２０３２型）の実施例に係るコイン型電気二重層キャパシタを構築した。セパレータとしては、アドバンテック株式会社製ガラスフィルターＧＡ‐５５を用いた。電解液としては、アセトニトリル（ＡＮ）に支持塩としての（Ｃ２Ｈ５）４ＮＢＦ４を約１ｍｏｌ／リットルの濃度で含有させたものを用いた（キシダ化学株式会社製ＣＰＧ－００１０１）。なお、かかるキャパシタの静電容量は４Ｆである。
また、比較のために、活性炭１６０ｍｇと、バインダとしてのＰＴＦＥ２０ｍｇと、導電材としてのカーボンブラック２０ｍｇとを適当な溶媒中で混合し、ペースト状組成物を調製した。このペースト状組成物をアルミニウム箔（集電体）の片面に塗布し、乾燥することにより、該集電体の片面に電極材料が設けられた電極シートを得た。次いで、電極シートを円形に打ち抜いて、キャパシタ用の正極および負極とし、前述した実施例と同じ手順で、比較例に係るコイン型電気二重層キャパシタを構築した。
上記得られた各例の電気二重層キャパシタに対して、環境温度２５℃にて４０ｍＡの定電流で２．５Ｖまで充電し、次いで、２．５Ｖ定電圧充電を３０分間行い、その後、４０ｍＡの定電流で０Ｖまで放電したときの静電容量を測定した。また、測定された静電容量を電極の質量および体積でそれぞれ除した値を重量エネルギー密度および体積エネルギー密度として算出した。また、各例の電極の体積抵抗率を四探針法に基づく前述の方法に準じて求めた。結果を表２に示す。

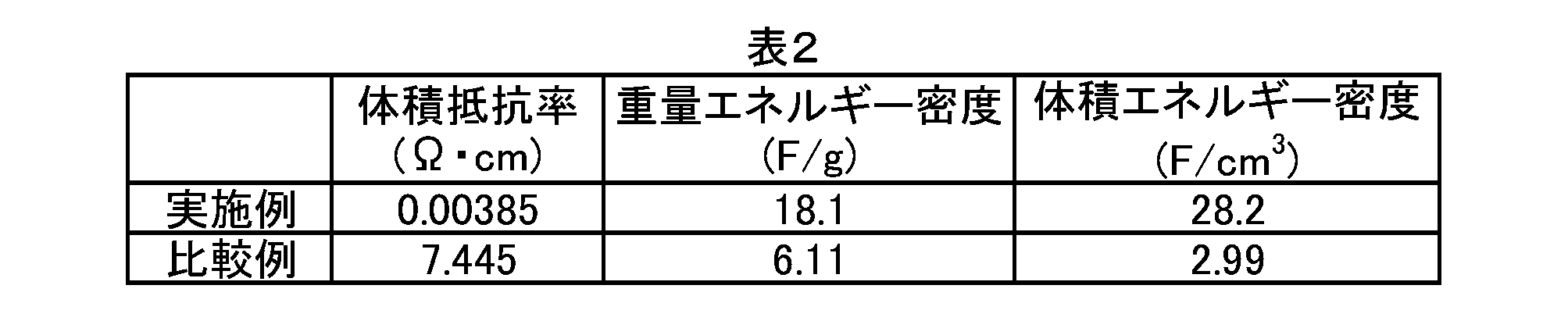

Figure 2022019738000003
表２に示されるように、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブを用いた実施例では、比較例に比べて、重量エネルギー密度、体積エネルギー密度および体積抵抗率のすべての点でより良好な結果が得られた。この結果から、本構成の電極構造体を用いれば、低抵抗かつ高エネルギー密度の電気二重層キャパシタを実現し得ることが確認された。
＜試験例３＞
ここに開示される電極構造体を用いてリチウムイオン二次電池用正極を構築し、その動作確認を行った。具体的には、例７と同じ単層ＣＮＴを用意した。この単層ＣＮＴを液状媒体と混合し、イワタニ製ラボミルサーにて１分間攪拌した。次いで、正極活物質としてのＬｉＣｏＯ２をＬｉＣｏＯ２：ＣＮＴの質量比が９０：１０となるように投入して超音波ホモジナイザーを用いて３０秒間攪拌した。得られた分散体を直径４７ｍｍのメンブレンフィルタ、ブフナー漏斗を用いて吸引濾過し、フィルタ上にＣＮＴおよびＬｉＣｏＯ２の集積物を成膜した。かかる集積物をフィルタから分離・乾燥した後、ロールプレスすることにより、本例に係る電極構造体を作製した。
上記得られた電極構造体を直径１６ｍｍの円形に打ち抜いて、リチウムイオン二次電池用の正極を作製した。この正極（作用極）と、負極（対極）としての金属リチウムと、セパレータ（ＰＰ（ポリプロピレン）／ＰＥ（ポリエチレン）／ＰＰ（ポリプロピレン）の３層構造多孔質シートを使用した。）とを、非水電解液とともにステンレス製容器に組み込んで、直径２０ｍｍ、厚さ３．２ｍｍ（２０３２型）のコインセルを構築した。非水電解液としては、エチレンカーボネート（ＥＣ）とジメチルカーボネート（ＤＭＣ）とを１：１の体積比で含む混合溶媒に支持塩としてのＬｉＰＦ６を約１ｍｏｌ／リットルの濃度で含有させたものを用いた。
上記得られた評価用コインセルに対して、環境温度２５℃にて１Ｃの定電流で４．２Ｖまで充電し、次いで、１Ｃの定電流で３．０Ｖまで放電する充放電試験を行った。その結果、評価用コインセルは充放電可能であり、リチウムイオン二次電池として機能することが確認できた。
＜試験例４＞
ここに開示される電極構造体を用いてリチウムイオン二次電池を構築し、その動作確認を行った。具体的には、例７と同じ単層ＣＮＴを用意した。この単層ＣＮＴを液状媒体と混合し、イワタニ製ラボミルサーにて１分間攪拌した。次いで、負極活物質としての黒鉛を黒鉛：ＣＮＴの質量比が９０：１０となるように投入して超音波ホモジナイザーを用いて３０秒間攪拌した。得られた分散体を直径４７ｍｍのメンブレンフィルタ、ブフナー漏斗を用いて吸引濾過し、フィルタ上にＣＮＴおよび黒鉛の集積物を成膜した。かかる集積物をフィルタから分離・乾燥した後、ロールプレスすることにより、本例に係る電極構造体を作製した。
上記得られた電極構造体を直径１６ｍｍの円形に打ち抜いて、リチウムイオン二次電池用の電極を作製した。この電極（作用極）と、対極としての金属リチウムと、セパレータ（ＰＰ（ポリプロピレン）／ＰＥ（ポリエチレン）／ＰＰ（ポリプロピレン）の３層構造多孔質シートを使用した。）とを、非水電解液とともにステンレス製容器に組み込んで、直径２０ｍｍ、厚さ３．２ｍｍ（２０３２型）のコインセルを構築した。非水電解液としては、エチレンカーボネート（ＥＣ）とジメチルカーボネート（ＤＭＣ）とを１：１の体積比で含む混合溶媒に支持塩としてのＬｉＰＦ６を約１ｍｏｌ／リットルの濃度で含有させたものを用いた。
上記得られた評価用コインセルに対して、環境温度２５℃にて１Ｃの定電流で１．５Ｖまで充電し、次いで、１Ｃの定電流で５０ｍＶまで放電する充放電試験を行った。その結果、評価用コインセルは充放電可能であり、リチウムイオン二次電池として機能することが確認できた。
以上、本発明の一実施形態に係る電子デバイス用電極構造体を説明したが、本発明に係る電子デバイス用電極構造体は、上述した何れの実施形態にも限定されず、種々の変更が可能である。
本発明によれば、低抵抗で且つ膜強度に優れた薄膜状の電子デバイス用電極構造体を提供することができる。

Claims (10)

  1. 電子デバイスに用いられる電極構造体であって、
    粉末状の電極材料と、体積抵抗率が２×１０－２Ω・ｃｍ以下であるカーボンナノチューブとを含む、電極構造体。
  2. ラマン分光分析によって測定される前記カーボンナノチューブのＧ／Ｄ比が、５０以上である、請求項１に記載の電極構造体。
  3. 前記カーボンナノチューブの含有量が、１０質量％以下である、請求項１または２に記載の電極構造体。
  4. 樹脂バインダを含まない、請求項１～３の何れか一つに記載の電極構造体。
  5. 集電体を含まない、請求項１～４の何れか一つに記載の電極構造体。
  6. 前記カーボンナノチューブの平均アスペクト比が、１００以上である、請求項１～５の何れか一つに記載の電極構造体。
  7. 前記カーボンナノチューブは、単層カーボンナノチューブである、請求項１～６の何れか一つに記載の電極構造体。
  8. 前記電子デバイスは、二次電池であり、
    前記電極材料として活物質を含む、請求項１～７の何れか一つに記載の電極構造体。
  9. 前記電子デバイスは、電気二重層キャパシタであり、
    前記電極材料として活性炭を含む、請求項１～７の何れか一つに記載の電極構造体。
  10. 前記電子デバイスは、固体高分子形燃料電池であり、
    前記電極材料として触媒担持カーボンを含む、請求項１～７の何れか一つに記載の電極構造体。
JP2021178846A 2016-05-17 2021-11-01 電極構造体 Active JP7198331B2 (ja)

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2016098926 2016-05-17
JP2016098926 2016-05-17
PCT/JP2017/018076 WO2017199884A1 (ja) 2016-05-17 2017-05-12 電極構造体
JP2018518269A JP7022058B2 (ja) 2016-05-17 2017-05-12 電極構造体

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
JP2018518269A Division JP7022058B2 (ja) 2016-05-17 2017-05-12 電極構造体

Publications (2)

Publication Number Publication Date
JP2022019738A true JP2022019738A (ja) 2022-01-27
JP7198331B2 JP7198331B2 (ja) 2022-12-28

Family

ID=60325132

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2018518269A Active JP7022058B2 (ja) 2016-05-17 2017-05-12 電極構造体
JP2021178846A Active JP7198331B2 (ja) 2016-05-17 2021-11-01 電極構造体

Family Applications Before (1)

Application Number Title Priority Date Filing Date
JP2018518269A Active JP7022058B2 (ja) 2016-05-17 2017-05-12 電極構造体

Country Status (4)

Country Link
US (2) US20190172604A1 (ja)
JP (2) JP7022058B2 (ja)
CN (1) CN109196687B (ja)
WO (1) WO2017199884A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025053136A1 (ja) * 2023-09-04 2025-03-13 Ｄｏｗａサーモテック株式会社 カーボンナノチューブ回収装置およびカーボンナノチューブ製造装置

Families Citing this family (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11171324B2 (en) 2016-03-15 2021-11-09 Honda Motor Co., Ltd. System and method of producing a composite product
US11081684B2 (en) 2017-05-24 2021-08-03 Honda Motor Co., Ltd. Production of carbon nanotube modified battery electrode powders via single step dispersion
US20200083560A1 (en) * 2018-09-06 2020-03-12 Honda Motor Co., Ltd. Flexible lithium-ion battery
US12142771B2 (en) 2019-01-30 2024-11-12 Honda Motor Co., Ltd. Flexible battery as an integration platform for wearable sensors and processing/transmitting devices
US12381275B2 (en) 2019-01-30 2025-08-05 Honda Motor Co., Ltd. Stretchable and flexible lithium ion battery
US11352258B2 (en) 2019-03-04 2022-06-07 Honda Motor Co., Ltd. Multifunctional conductive wire and method of making
KR20220074955A (ko) * 2019-10-04 2022-06-03 야자키 소교 가부시키가이샤 리튬 이온 배터리의 성능 향상을 위한 고순도 swcnt 첨가제
US10840032B1 (en) * 2020-03-24 2020-11-17 Yazaki Corporation Supercapacitor cell with high-purity binder-free carbonaceous electrode
JP7216052B2 (ja) 2020-08-20 2023-01-31 プライムプラネットエナジー＆ソリューションズ株式会社 二次電池用正極および二次電池
JP7780761B2 (ja) * 2020-08-31 2025-12-05 パナソニックＩｐマネジメント株式会社 非水電解質二次電池
JP7462066B2 (ja) * 2020-10-21 2024-04-04 旭化成株式会社 非水系アルカリ金属蓄電素子および正極塗工液
JP7231595B2 (ja) * 2020-10-26 2023-03-01 プライムプラネットエナジー＆ソリューションズ株式会社 電極の製造方法
JP7833656B2 (ja) * 2020-12-23 2026-03-23 パナソニックＩｐマネジメント株式会社 電極スラリー用カーボンナノチューブ分散液、負極スラリー、非水電解質二次電池、及び、電極スラリー用カーボンナノチューブ分散液の製造方法
KR102921923B1 (ko) * 2021-03-08 2026-02-03 에스케이온 주식회사 리튬 이차전지용 양극 및 이를 포함하는 리튬 이차전지
JP7219783B2 (ja) * 2021-03-10 2023-02-08 プライムプラネットエナジー＆ソリューションズ株式会社 非水電解質二次電池
KR20220144605A (ko) * 2021-04-20 2022-10-27 에스케이온 주식회사 실리콘계 음극 및 이의 제조방법
CN118541830A (zh) * 2022-01-17 2024-08-23 大金工业株式会社 电化学器件用组合物、电极和二次电池
JPWO2024203706A1 (ja) * 2023-03-30 2024-10-03

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003257797A (ja) * 2002-02-27 2003-09-12 Toshiba Corp 電気二重層キャパシタ
JP2005294109A (ja) * 2004-04-01 2005-10-20 Toyota Motor Corp 燃料電池用基体及び燃料電池
JP2011076948A (ja) * 2009-09-30 2011-04-14 Toray Ind Inc 導電性複合体およびリチウムイオン電池用負極。
JP2011148674A (ja) * 2009-12-25 2011-08-04 Toray Ind Inc カーボンナノチューブ含有組成物およびその製造方法。
JP2013062236A (ja) * 2011-08-19 2013-04-04 Toray Ind Inc リチウム二次電池電極用導電助剤、それを用いたリチウム二次電池電極用導電助剤分散液およびリチウム二次電池用正極。

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6528211B1 (en) * 1998-03-31 2003-03-04 Showa Denko K.K. Carbon fiber material and electrode materials for batteries
WO2004109837A2 (en) * 2002-10-31 2004-12-16 Carbon Nanotechnologies, Inc. Fuel cell electrode comprising carbon nanotubes
JP2006092760A (ja) 2004-09-21 2006-04-06 Matsushita Electric Ind Co Ltd 非水系二次電池の負極用電極板の製造方法
US20060216596A1 (en) * 2005-03-25 2006-09-28 Michael Cheiky PTFE copolymer and binding for coating cathode particles
JP5216227B2 (ja) 2007-03-26 2013-06-19 株式会社東芝 燃料電池電極用担持触媒
US20120315539A1 (en) * 2008-05-07 2012-12-13 Nanocomp Technologies, Inc. Nanostructure composite batteries and methods of making same from nanostructure composite sheets
US8822078B2 (en) * 2008-09-29 2014-09-02 Rochester Institute Of Technology Freestanding carbon nanotube paper, methods of its making, and devices containing the same
US9337474B1 (en) * 2010-05-20 2016-05-10 Halbert P. Fischel Electrodes for electrochemical cells
TWI515165B (zh) * 2010-10-29 2016-01-01 東麗股份有限公司 碳奈米管集合體分散液之製造方法
KR101282678B1 (ko) 2010-12-02 2013-07-12 현대자동차주식회사 연료전지용 전극 및 이를 이용한 막-전극 어셈블리 제조 방법
CN103187574B (zh) * 2011-12-28 2015-07-29 清华大学 锂离子电池电极的制备方法
KR101951323B1 (ko) * 2012-09-24 2019-02-22 삼성전자주식회사 복합음극활물질, 이를 포함하는 음극 및 리튬전지, 및 이의 제조 방법
EP2905836B1 (en) * 2012-10-03 2020-06-10 GS Yuasa International Ltd. Nonaqueous electrolyte secondary battery and method for producing nonaqueous electrolyte secondary battery
JP5602262B2 (ja) * 2013-01-29 2014-10-08 昭和電工株式会社 複合電極材
CN103500838B (zh) * 2013-09-27 2016-06-01 中物院成都科学技术发展中心 一种纳米碳材料锂空气电池空气电极、制备方法及其锂空气电池
JP6599106B2 (ja) * 2014-02-12 2019-10-30 大阪瓦斯株式会社 リチウム二次電池用負極材料及びその製造方法、並びに該負極材料を用いたリチウム二次電池用の負極活物質層用組成物、リチウム二次電池用負極及びリチウム二次電池
JP5929942B2 (ja) 2014-02-14 2016-06-08 トヨタ自動車株式会社 カーボン担持触媒
CA2939185A1 (en) 2014-02-24 2015-08-27 Toray Industries, Inc. Gas diffusion electrode substrate, and membrane electrode assembly and fuel cell provided therewith
JP6233649B2 (ja) * 2014-05-19 2017-11-22 トヨタ自動車株式会社 非水系二次電池
US10446851B2 (en) 2016-10-17 2019-10-15 Ford Global Technologies, Llc Nanostructured PEMFC electrode

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003257797A (ja) * 2002-02-27 2003-09-12 Toshiba Corp 電気二重層キャパシタ
JP2005294109A (ja) * 2004-04-01 2005-10-20 Toyota Motor Corp 燃料電池用基体及び燃料電池
JP2011076948A (ja) * 2009-09-30 2011-04-14 Toray Ind Inc 導電性複合体およびリチウムイオン電池用負極。
JP2011148674A (ja) * 2009-12-25 2011-08-04 Toray Ind Inc カーボンナノチューブ含有組成物およびその製造方法。
JP2013062236A (ja) * 2011-08-19 2013-04-04 Toray Ind Inc リチウム二次電池電極用導電助剤、それを用いたリチウム二次電池電極用導電助剤分散液およびリチウム二次電池用正極。

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025053136A1 (ja) * 2023-09-04 2025-03-13 Ｄｏｗａサーモテック株式会社 カーボンナノチューブ回収装置およびカーボンナノチューブ製造装置

Also Published As

Publication number Publication date
WO2017199884A1 (ja) 2017-11-23
US20190172604A1 (en) 2019-06-06
JPWO2017199884A1 (ja) 2019-03-14
US20230041736A1 (en) 2023-02-09
CN109196687A (zh) 2019-01-11
US12230415B2 (en) 2025-02-18
CN109196687B (zh) 2022-12-27
JP7198331B2 (ja) 2022-12-28
JP7022058B2 (ja) 2022-02-17

Similar Documents

Publication Publication Date Title
JP7022058B2 (ja) 電極構造体
Fan et al. Gelatin-based microporous carbon nanosheets as high performance supercapacitor electrodes
US10793439B2 (en) Fibrous carbon nanohorn aggregate and method for producing the same
Wang et al. Co3O4@ MWCNT nanocable as cathode with superior electrochemical performance for supercapacitors
Wang et al. Hydrous ruthenium oxide nanoparticles anchored to graphene and carbon nanotube hybrid foam for supercapacitors
CN101896424B (zh) 内包金属的树状碳纳米结构物、碳纳米结构体、内包金属的树状碳纳米结构物的制备方法、碳纳米结构体的制备方法以及电容器
Nagaraju et al. Ultrathin nickel hydroxide nanosheet arrays grafted biomass-derived honeycomb-like porous carbon with improved electrochemical performance as a supercapacitive material
Yang et al. Three-dimensional thin film for lithium-ion batteries and supercapacitors
Holtstiege et al. Toward high power batteries: pre-lithiated carbon nanospheres as high rate anode material for lithium ion batteries
Zhang et al. Manganese monoxide/biomass-inherited porous carbon nanostructure composite based on the high water-absorbent agaric for asymmetric supercapacitor
KR20150119849A (ko) 전극, 그 전극을 사용한 전기 이중층 캐패시터 및 전극의 제조 방법
JPWO2016052098A1 (ja) リチウムイオン二次電池用負極活物質材料及びその製造方法、並びに負極及びリチウムイオン二次電池
Li et al. MnO2 nanosheets grown on internal surface of macroporous carbon with enhanced electrochemical performance for supercapacitors
Le et al. Enhanced electrochemical performance of porous carbon derived from cornstalks for supercapacitor applications
Ventrapragada et al. A versatile carbon nanotube-based scalable approach for improving interfaces in Li-ion battery electrodes
Vittal Rao Manjunatha Rao et al. Enhanced electrochemical performance of NiFe-LDH@ CNT nanocomposite for high-energy supercapacitors
Deng et al. Nitrogen/Phosphorus/Fluorine Heteroatoms Codoped Carbon Nanotube Networks as Free-Standing Cathode for Rechargeable Li-CO2 Batteries
JP2013500588A (ja) ニッケル−コバルトスーパーキャパシタ及びその製造方法
Riaz et al. Improved performance of TiN nano buds decorated MoS2 sheets in asymmetric supercapacitors
Boaretto et al. Revealing the mechanism of electrochemical lithiation of carbon nanotube fibers
Venkateswara Rao et al. LiNi1/3Co1/3Mn1/3O2–graphene composite as a promising cathode for lithium-ion batteries
Chen et al. Phenylphenol-Derived Carbon and Antimony-Coated Carbon Nanotubes as the Electroactive Materials of Lithium-Ion Hybrid Capacitors
Hendriansyah et al. Nano carbon materials from palm oil wastes for supercapacitor applications
Huang et al. Sulfur-doped and bio-resin-derived hard carbon@ rGO composites as sustainable anodes for lithium-ion batteries
Kasilingam et al. Design of nickel oxide nanoclusters on nano-graphitized coil sheets derived from Sapindus mukorossi for high-performance supercapacitor applications

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20211130

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20211130

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20221117

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20221216

R150 Certificate of patent or registration of utility model

Ref document number: 7198331

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
