JP2017524063A - スルホンアミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用 - Google Patents

スルホンアミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用 Download PDF

Info

Publication number
JP2017524063A
JP2017524063A JP2017524114A JP2017524114A JP2017524063A JP 2017524063 A JP2017524063 A JP 2017524063A JP 2017524114 A JP2017524114 A JP 2017524114A JP 2017524114 A JP2017524114 A JP 2017524114A JP 2017524063 A JP2017524063 A JP 2017524063A
Authority
JP
Japan
Prior art keywords
polymer
motif
varies
percentage
lithium
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2017524114A
Other languages
English (en)
Other versions
JP2017524063A5 (ja
JP6723998B2 (ja
Inventor
デムール,ジャン−ロジェ
クリネット,エリザベト デュナック
クリネット,エリザベト デュナック
クナウス,フィリップ
モリザー,ビンセント
オリベロ,サンドラ
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Centre National de la Recherche Scientifique CNRS
Original Assignee
Centre National de la Recherche Scientifique CNRS
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Centre National de la Recherche Scientifique CNRS filed Critical Centre National de la Recherche Scientifique CNRS
Publication of JP2017524063A publication Critical patent/JP2017524063A/ja
Publication of JP2017524063A5 publication Critical patent/JP2017524063A5/ja
Application granted granted Critical
Publication of JP6723998B2 publication Critical patent/JP6723998B2/ja
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01BCABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B1/00Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors
    • H01B1/06Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances
    • H01B1/12Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances organic substances
    • H01B1/124Intrinsically conductive polymers
    • H01B1/128Intrinsically conductive polymers comprising six-membered aromatic rings in the main chain, e.g. polyanilines, polyphenylenes
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/48Polymers modified by chemical after-treatment
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B01PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01JCHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J39/00Cation exchange; Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
    • B01J39/08Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
    • B01J39/16Organic material
    • B01J39/18Macromolecular compounds
    • B01J39/19Macromolecular compounds obtained otherwise than by reactions only involving unsaturated carbon-to-carbon bonds
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B01PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01JCHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J47/00Ion-exchange processes in general; Apparatus therefor
    • B01J47/12Ion-exchange processes in general; Apparatus therefor characterised by the use of ion-exchange material in the form of ribbons, filaments, fibres or sheets, e.g. membranes
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/38Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols
    • C08G65/40Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols from phenols (I) and other compounds (II), e.g. OH-Ar-OH + X-Ar-X, where X is halogen atom, i.e. leaving group
    • C08G65/4012Other compound (II) containing a ketone group, e.g. X-Ar-C(=O)-Ar-X for polyetherketones
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/38Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols
    • C08G65/40Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols from phenols (I) and other compounds (II), e.g. OH-Ar-OH + X-Ar-X, where X is halogen atom, i.e. leaving group
    • C08G65/4012Other compound (II) containing a ketone group, e.g. X-Ar-C(=O)-Ar-X for polyetherketones
    • C08G65/4056(I) or (II) containing sulfur
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/38Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols
    • C08G65/40Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols from phenols (I) and other compounds (II), e.g. OH-Ar-OH + X-Ar-X, where X is halogen atom, i.e. leaving group
    • C08G65/4093Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols from phenols (I) and other compounds (II), e.g. OH-Ar-OH + X-Ar-X, where X is halogen atom, i.e. leaving group characterised by the process or apparatus used
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G75/00Macromolecular compounds obtained by reactions forming a linkage containing sulfur with or without nitrogen, oxygen, or carbon in the main chain of the macromolecule
    • C08G75/20Polysulfones
    • C08G75/23Polyethersulfones
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18Manufacture of films or sheets
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/20Manufacture of shaped structures of ion-exchange resins
    • C08J5/22Films, membranes or diaphragms
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/20Manufacture of shaped structures of ion-exchange resins
    • C08J5/22Films, membranes or diaphragms
    • C08J5/2206Films, membranes or diaphragms based on organic and/or inorganic macromolecular compounds
    • C08J5/2218Synthetic macromolecular compounds
    • C08J5/2256Synthetic macromolecular compounds based on macromolecular compounds obtained by reactions other than those involving carbon-to-carbon bonds, e.g. obtained by polycondensation
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00Secondary cells; Manufacture thereof
    • H01M10/05Accumulators with non-aqueous electrolyte
    • H01M10/052Li-accumulators
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00Secondary cells; Manufacture thereof
    • H01M10/05Accumulators with non-aqueous electrolyte
    • H01M10/054Accumulators with insertion or intercalation of metals other than lithium, e.g. with magnesium or aluminium
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00Secondary cells; Manufacture thereof
    • H01M10/05Accumulators with non-aqueous electrolyte
    • H01M10/056Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0565Polymeric materials, e.g. gel-type or solid-type
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2650/00Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G2650/28Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule characterised by the polymer type
    • C08G2650/38Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule characterised by the polymer type containing oxygen in addition to the ether group
    • C08G2650/40Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule characterised by the polymer type containing oxygen in addition to the ether group containing ketone groups, e.g. polyarylethylketones, PEEK or PEK
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2371/00Characterised by the use of polyethers obtained by reactions forming an ether link in the main chain; Derivatives of such polymers
    • C08J2371/08Polyethers derived from hydroxy compounds or from their metallic derivatives
    • C08J2371/10Polyethers derived from hydroxy compounds or from their metallic derivatives from phenols
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2381/00Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing sulfur with or without nitrogen, oxygen, or carbon only; Polysulfones; Derivatives of such polymers
    • C08J2381/06Polysulfones; Polyethersulfones
    • HELECTRICITY
    • H01ELECTRIC ELEMENTS
    • H01MPROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00Electrolytes
    • H01M2300/0017Non-aqueous electrolytes
    • H01M2300/0065Solid electrolytes
    • H01M2300/0082Organic polymers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Manufacturing & Machinery (AREA)
  • General Chemical & Material Sciences (AREA)
  • Electrochemistry (AREA)
  • Physics & Mathematics (AREA)
  • Materials Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • Dispersion Chemistry (AREA)
  • General Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Secondary Cells (AREA)
  • Conductive Materials (AREA)
  • Polyethers (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)
  • Primary Cells (AREA)

Abstract

本発明は、グラフト化ナトリウムまたはリチウムスルホンアミドを含む新規なポリマー、その製造方法および電池における電解質としてのその使用に関する。【選択図】なし

Description

本発明は、スルホンアミドリチウムまたはナトリウム塩を含む新規なポリマー、その調製方法およびリチウムまたはナトリウム電池における電解質としてのその使用に関する。
より具体的には、本発明は、商業的に入手可能なポリマーから得られる新規なポリマー電解質ならびに新規なリチウムポリマーまたはナトリウムポリマー型電池に関する。
鉛蓄電池は何十年もの間、最もよく使用されている。しかし、鉛技術には電池の重量、鉛の毒性ならびに腐食性液体の使用に関連する数多くの欠点がある。そのため、その電極にニッケルおよびカドミウムが用いられるアルカリ乾電池(ニッケルカドミウム電池)、さらに最近ではニッケルおよび金属水素化物が用いられるアルカリ乾電池(ニッケル水素電池)、または亜鉛、カドミウムまたは鉄と共に酸化銀が用いられるアルカリ乾電池が開発されるようになった。これらの技術は全て、電解質として水酸化カリウム溶液を使用しており、電話およびコンピュータなどの携帯用機器の開発に伴うニーズに関する主な欠点として比較的低い質量エネルギー密度を有する。さらに、これらの電池の重量は電気自動車におけるそれらの使用の点で不利である。
そこで、製造業者は、リチウムがその中に挿入される炭素系の負極、および正極として高い酸化電位を有する金属酸化物、特にコバルトを用いるリチウム電池系の新商品を開発した。動作原理は以下の通りである。
電池の電気化学的充電中に、リチウムイオンはイオン伝導体および電子絶縁体である電解質を通り抜け、一般にグラファイトで形成された負極材料にインターカレートされ、電池の放電中すなわち使用中は逆の現象が起き、リチウムイオンはインターカレートされない。
電池において、電極を分離するイオン伝導体すなわち電解質は重要な要素である。一方で、その状態すなわち液体、固体またはゲル状は当該システムの安全性に影響を与え、他方で、その伝導率は動作温度範囲を決定する。
リチウム電池では、ジメチレンカーボネートまたはエチレンカーボネートなどの有機溶媒系の液体電解質およびヘキサフルオロリン酸リチウムLiPF6またはリチウムビス(トリフルオロメタンスルホニル)イミド(CF3SO2)2Nliなどの溶解塩がよく使用される。しかし、それらは腐食性および可燃性液体の取り扱いに関する最適な安全性条件を有していない。さらに、これらのシステムは、電池の充電中に短絡や電池の破壊を引き起こすことがある樹枝状結晶を形成し得るという欠点を有する。
これらの主な欠点を克服するために、固体リチウムアノードポリマー電解質を用いる新しい技術が開発され、「リチウムポリマー電池」と命名された。例えば、フランス特許第2853320号には、電解質塩の存在下での光開始剤によるポリオルガノシロキサンの重合により得られる電解質について記載されている。陰イオンは固定化されず、電解質の中に移動し、それにより電極において分極現象を引き起こすという事実に加えて、この技術は特に有毒なヨードニウム触媒を必要とする。また、Chung-Bo Tsai、Yan-Ru Chen、Wen-Hsien Ho、Kuo-Feng Chiu、Shih-Hsuan Suは、米国特許出願公開第2012/0308899A1号において、PEEKのSPEEKへのスルホン化および対応するリチウム塩の調製について記載している。この単純な技術は、スルホン酸官能基上に負電荷の十分な非局在化を有することができず、リチウムイオンはスルホン酸官能基に配位されすぎるため非常に高い伝導率を達成することができない。さらに最近では、電解質として機能するリチウム塩を含むモノマーの重合により陰イオンを固定化することを試みた何人かの著者らにより別の手法が公開された。フランス特許第2979630号およびD.Gigmesらの刊行物Nature Materials, 12, 452-457 (2013)には、その陰イオンがポリマーに結合される電解質を含むブロックコポリマーの合成について記載されている。示された伝導率はリチウムポリマー電池において今まで得られた中で最高である。この種の電解質の合成では、出発モノマーは市販されておらず、いくつかの工程で調製しなければならない。さらに、ブロックポリマーを調製するための重合技術は他の重合技術と比較してコストがかかる。
これらの欠点を克服するために、本出願人はコストが低い既存のポリマーを用いる方向で進めることを選択した。
本発明は、電池用の電解質すなわち伝導性ポリマーとして使用される、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVの新規なポリマー:
Figure 2017524063

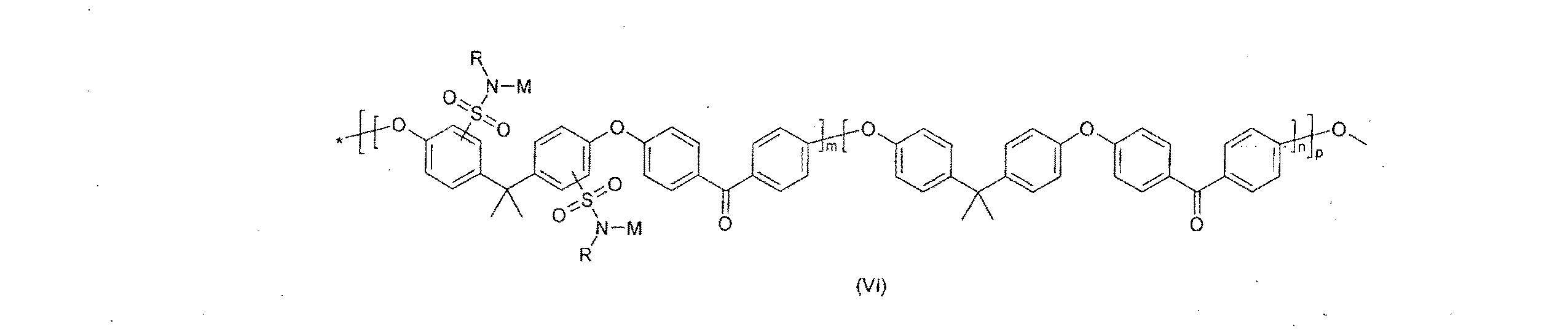

Figure 2017524063
Figure 2017524063
(式中、
Mは、リチウムまたはナトリウム原子を表し、
Rは、
・シクロアルキル、アリールモチーフで任意に置換された1〜30個の直鎖状もしくは分岐鎖状炭素原子を有するアルキル基、
・芳香族基で任意に置換されたシクロアルキル基、
・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキル鎖、ニトリル官能基、アルキルスルホニル官能基、フッ素原子で任意に置換されたアリールまたはポリアリール基、
を表し、
mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%、好ましくは90〜100%の間で変動する)を表し、
nは、1つ以上のスルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
に関する。
好ましくは、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVの新規なポリマーにおいて、
Mは、リチウム原子を表し、
Rは、
・メチル、エチル、プロピル、ブチル、ペンチル、ヘキシル、シクロヘキシル、エチルヘキシル基などの1〜10個の炭素原子を有するアルキル、
・2,2−ジフルオロエチル、2,2−ジフルオロ−2−(トリフルオロメチル)エチル基、
・フェニル、トリル、ナフチル、トリフルオロメチルフェニル、ビス(トリフルオロメチル)フェニル、シアノフェニル、アルキルスルホニルフェニル、アリールスルホニルフェニル型のアリール基
を表し、
mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
nは、スルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有しないポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、Pは40〜300で変動する。
より具体的には、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマー
(式中、
Mは、リチウムまたはナトリウム原子を表し、
Rは、
・メチル、エチル、プロピル、ブチル、ペンチル、ヘキシル、シクロヘキシル、エチルヘキシル基などの1〜10個の炭素原子を有するアルキル基、
・2,2−ジフルオロエチル、2,2−ジフルオロ−2−(トリフルオロメチル)エチル基、
・フェニル、トリル、ナフチル、トリフルオロメチルフェニル、ビス(トリフルオロメチル)フェニル、シアノフェニル、アルキルスルホニルフェニル、アリールスルホニルフェニル、メトキシフェニル、ブトキシフェニル、ペンタフルオロフェニル、アルキルスルホニルフェニル、フルオロフェニル型のアリール基
を表し、
mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
nは、スルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有しないポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、Pは60〜200で変動する)
が好ましい。
非常に好ましくは、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーは、
Mが、リチウムまたはナトリウム原子を表し、
Rが、メチル、エチル、プロピル、シクロプロピル、ブチル、1−デシル、1−ドデシル、1−ヘキサンデシル、1−オクチルデシル、(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、((1R)−7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、(1S)−(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、シクロヘキシルメチル、フェニル、トリル、ナフチル、4−トリフルオロメチルフェニル、3,5−ビス(トリフルオロメチル)フェニル、4−シアノフェニル、ノナフルオロブチル、ペンタフルオロフェニル、2,3,5,6−テトラフルオロフェニル、4−フルオロフェニル、2,4−ジフルオロフェニル、3,5−ジフルオロフェニル、2,3,4,5,6−ペンタフルオロフェニル、4−シアノフェニル、4−(トリフルオロメチル)フェニル、3−(トリフルオロメチル)フェニル、2−(トリフルオロメチル)フェニル、4−メチルフェニル、1−ナフチル、2−ナフチル、3,5−ジフルオロベンジル、4−フルオロベンジル、3−トリフルオロメチルベンジル、4−トリフルオロメチルベンジル、2,5−ジメチルベンジル、2−フェニルエチル、4−メトキシフェニル、4−n−ブチルフェニル、4−t−ブチルフェニル、4−ブトキシフェニル、2−フルオロ−5−(トリフルオロメチル)フェニル、4−エチルフェニル、フェノキシエチル、メトキシエチル、エトキシエチル、4−メトキシフェノキシエチル基であり、
mが、スルホンアミドによって官能化されたジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
nが、スルホンアミドによって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
pが、当該ポリマーのポリマー単位数を表し、Pが60〜200で変動する
ポリマーから選択される。
本発明は、電池用の上記ポリマーによって形成された電解質ならびにそのような電解質を含む電池にも関する。
なお、本発明に係る上記ポリマーはスルホン酸モチーフ−SO3Hを有しない。これらのモチーフは、その強度が非常に限られており、かつ陽イオン、特にリチウムイオンに非常に多く結合する酸性官能基を形成する。本発明に係るポリマーのスルホンアミドモチーフは、その強度がスルホン酸モチーフの強度より大きく、かつ陽イオン、特にリチウムイオンにそれほど顕著に結合しない酸性官能基を形成し、このようにしてそれらの電解質内への移動を容易にする。
第1の変形によれば、
1)第1の工程において、最適化プロセスに従い、クロロスルホン酸、塩化チオニルおよびホルムアミドの混合物により、式XVI、XVII、XVIII、XIX、XX、XXI、XXIIおよびXXIIIのポリマー:
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
(式中、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
をクロロスルホン化して、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマー:
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
(式中、
mは、クロロスルホン化基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%、好ましくは90〜100%の間で変動する)を表し、
nは、クロロスルホン化基によって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%、好ましくは0〜10%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
を得ることにより、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーを得てもよい。
出発ポリマーは市販されている製品である。式XVIのポリマーは、ポリ(エーテルエーテルケトン)またはPEEKとして商業的に知られており、
Figure 2017524063
ポリマーXVIIは、ポリ(エーテルケトンケトン)またはPEKKとして商業的に知られており、
Figure 2017524063
ポリマーXVIIIは、ポリ(エーテルエーテルスルホン)またはPEESとして商業的に知られており、
Figure 2017524063
ポリマーXIXは、ポリ(エーテルスルホン)またはPESとして商業的に知られており、
Figure 2017524063
ポリマーXXは、ポリ(アレーンエーテルケトン)ファミリーに属し、ポリ(ビスフェノールA PAEK)として商業的に知られており、
Figure 2017524063
ポリマーXXIは、ポリ(アレーンエーテルスルホン)ファミリーに属し、ポリ(ビスフェノールA PAES)として商業的に知られており、
Figure 2017524063
ポリマーXXIIは、ポリ(エーテルケトンエーテルケトンケトン)またはPEKEKKとして商業的に知られており、
Figure 2017524063
ポリマーXXIIIは、ポリ(エーテルケトン)またはPEKとして商業的に知られている。
Figure 2017524063
商業的に入手可能であるか、ポリ(アリールエーテルケトン)、ポリ(アリールエーテルスルホン)ファミリーではない多くの他のポリマーが存在するため、このポリマーの列挙は網羅的ではない。本発明によれば、好ましいポリマーは、それらの高可用性により、PEEK、PEK、PES、PEKKおよびPEKEKKである。
クロロスルホン化は、溶媒を用いて/用いずに、1〜10当量のクロロスルホン酸、1〜30当量の塩化チオニル、1〜10当量のアミド、好ましくはN,N−ジメチルホルムアミドを用いて0〜80℃の温度で行う。本発明に係る好ましい溶媒は、THF、メチルTHF、ジクロロメタン、ジクロロエタンである。特定のポリマーのクロロスルホン化により、数多くの異性体の混合物が生じ得る。これは特に、ポリマーXXIIすなわちPEKEKKに当てはまる。クロロスルホン化ポリマーXXXII、XXXIII、XXXIV、XXXVおよびXXXVIは例として挙げられている。クロロスルホン化中に他の異性体が形成されることもある。
2)第2の工程において、リチウムまたはナトリウム塩基の存在下または非存在下、溶媒中で、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーを、式XXXIXのアミン:
Figure 2017524063
(式中、
Rは、
・シクロアルキル、アリール、パーフルオロアルキル、ポリフルオロアルキル、モノもしくはポリエトキシルモチーフで任意に置換された1〜30個の直鎖状もしくは分岐鎖状炭素原子を有するアルキルまたはシクロアルキル基、
・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキルモチーフ、ニトリル官能基、アルキルまたはアルキルスルホニル官能基、フッ素原子で任意に置換されたアリールまたはポリアリール基、
から選択される基または異なる複数の基を表し、
mは、グラフト化スルホンアミド塩を有するオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%、好ましくは90〜100%の間で変動する)を表す)
と反応させる。
本発明で使用することができるアミンの非限定的な例として、4−アミノインダン、5−アミノインダン、2−イソプロピルスルホニルアニリン、2−プロピルスルホニルアニリン、1−アミノ−5,6,7,8−テトラヒドロナフタレン、6−アミノキノキサリン、3−トリフルオロメチルアニリン、4−トリフルオロメチルアニリン、2,2,2−トリフルオロエチルアミン、アニリン、メチルアミン、エチルアミン、プロピルアミン、ペンタフルオロアニリン、4−フルオロアニリン、メトキシメチルアミン、エトキシエチルアミン、フェノキシエチルアミン、4−メトキシフェノキシエチルアミン、メトキシエトキシエチルアミン、2−フルオロフェノキシエチルアミンが挙げられる。
リチウムまたはナトリウム塩基は、好ましくは、リシン、ソーダ、リチウムメチラート、ナトリウムメチラート、リチウムエチラート、ナトリウムエチラート、リチウムイソプロピラート、ナトリウムイソプロピラート、リチウムt−ブチラート、ナトリウムt−ブチラート、水素化リチウム、水素化ナトリウム、n−ブチルリチウム、n−ブチルナトリウム、s−ブチルリチウム、リチウムジイソプロピルアミド、tert−ブチルリチウム、メチルリチウム、フェニルリチウム、フェニルナトリウム、ベンジルリチウム、ベンジルナトリウム、リチウムジムシラート、ナトリウムジムシラートから選択される。好ましい塩基は反応中に水を生成しないものである。
式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのクロロスルホン化ポリマーと式XXXIXのアミンとの縮合反応のために使用される溶媒は、極性の非プロトン溶媒である。好ましい溶媒は、THF、メチルTHF、ジオキサン、ジクロロメタンおよびジクロロエタン、ジメチルスルホキシドである。
第2の変形によれば、
1)第1の工程において、最適化プロセスに従い、クロロスルホン酸、塩化チオニルおよびホルムアミドの混合物により、式XVI、XVII、XVII、XIX、XX、XXI、XXIIおよびXXIIIのポリマー:
Figure 2017524063
Figure 2017524063
Figure 2017524063
(式中、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
をクロロスルホン化して、式XXIV、XXV、XXVI、XXVII、XXVIII、XXIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマー:
Figure 2017524063
Figure 2017524063

Figure 2017524063
Figure 2017524063
(式中、
mは、クロロスルホン化基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%、好ましくは90〜100%の間で変動する)を表し、
nは、クロロスルホン化基によって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%、好ましくは0〜10%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
を得ることにより、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーを得てもよい。
出発ポリマーは市販されている製品である。式XVIのポリマーは、ポリ(エーテルエーテルケトン)またはPEEKとして商業的に知られており、
Figure 2017524063
ポリマーXVIIは、ポリ(エーテルケトンケトン)またはPEKKとして商業的に知られており、
Figure 2017524063
ポリマーXVIIIは、ポリ(エーテルエーテルスルホン)またはPEESとして商業的に知られており、
Figure 2017524063
ポリマーXIXは、ポリ(エーテルスルホン)またはPESとして商業的に知られており、
Figure 2017524063
ポリマーXXは、ポリ(アレーンエーテルケトン)ファミリーに属し、ポリ(ビスフェノールA PAEK)として商業的に知られており、
Figure 2017524063
ポリマーXXIは、ポリ(アレーンエーテルスルホン)ファミリーに属し、ポリ(ビスフェノールA PAES)として商業的に知られており、
Figure 2017524063
ポリマーXXIIは、ポリ(エーテルケトンエーテルケトンケトン)またはPEKEKKとして商業的に知られており、
Figure 2017524063
ポリマーXXIIIは、ポリ(エーテルケトン)またはポリ(エーテルケトン)またはPEKとして商業的に知られている。
Figure 2017524063
商業的に入手可能であるか、ポリ(アリールエーテルケトン)、ポリ(アリールエーテルスルホン)ファミリーではない多くの他のポリマーが存在するため、このポリマーの列挙は網羅的ではない。本発明によれば、好ましいポリマーは、それらの高可用性により、PEEK、PEK、PES、PEKKおよびPEKEKKである。
クロロスルホン化は、溶媒を用いて/用いずに、1〜10当量のクロロスルホン酸、1〜30当量の塩化チオニル、1〜10当量のアミド、好ましくはN,N−ジメチルホルムアミドを用いて0〜80℃の温度で行う。本発明に係る好ましい溶媒は、THF、メチルTHF、ジクロロメタン、ジクロロエタンである。特定のポリマーのクロロスルホン化により、数多くの異性体の混合物が生じ得る。これは特に、ポリマーXXIIすなわちPEKEKKに当てはまる。クロロスルホン化ポリマーXXXII、XXXIII、XXXIV、XXXVおよびXXXVIは例として挙げられている。クロロスルホン化中に他の異性体が形成されることもある。
2)第2の工程において、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーを、式:
Figure 2017524063
のアミンと反応させて、式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマー:
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
Figure 2017524063
(式中、
mは、スルホンアミド官能基を有する官能化オキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表し、
nは、スルホンアミド官能基によって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
pは、当該ポリマーのポリマー単位数を表し、pは40〜300、好ましくは60〜200の間で変動する)
を得る。
式XXXIXの塩基とのこの反応を行うために、当該ポリマーをエーテル、ハロゲノアルカン、芳香族化合物などの溶媒中または反応条件下で液体であれば任意で式XXXIXのアミン中で可溶化する。より一般には、式XXXIXのアミンを溶液の形態で、エーテル型溶媒、ハロゲノアルカン、芳香族化合物に導入する。好ましい溶媒は、ジクロロメタン、1,2−ジクロロエタン、THF、メチルTHF、ジイソプロピルエーテル、ジエチルエーテル、アニソールである。式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーのクロロスルホニル官能基の数に対して2〜12当量の式XXXIXのアミン、好ましくは2〜5当量のアミンを導入する。これらの試験を−20℃〜60℃、好ましくは0〜30℃の温度で行う。
式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマーは、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーの調製のための新規な中間体である。
3)第3の工程において、式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマーを溶媒中、0〜80℃、好ましくは20〜60℃の温度でリチウムまたはナトリウム塩基と反応させる。
好ましくは、アミンXXXIXのR基は、
・シクロアルキル、アリールモチーフで任意に置換された1〜10個の直鎖状もしくは分岐鎖状炭素原子を有するアルキル基、
・シクロアルキル基、
・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキル鎖、ニトリル官能基、アルキルスルホニル官能基、1つ以上のフッ素原子で任意に置換されたアリールまたはポリアリール基
を表す。
リチウムまたはナトリウム塩基は、リシン、ソーダ、リチウムメチラート、ナトリウムメチラート、リチウムエチラート、ナトリウムエチラート、リチウムイソプロピラート、ナトリウムイソプロピラート、リチウムt−ブチラート、ナトリウムt−ブチラート、水素化リチウム、水素化ナトリウム、n−ブチルリチウム、n−ブチルナトリウム、s−ブチルリチウム、リチウムジイソプロピルアミド、tert−ブチルリチウム、メチルリチウム、フェニルリチウム、フェニルナトリウム、ベンジルリチウム、ベンジルナトリウム、リチウムジムシラート、ナトリウムジムシラートから選択される。好ましい塩基は反応中に水を生成しないものである。
好ましい溶媒は、ジクロロメタン、1,2−ジクロロエタン、THF、メチルTHF、ジイソプロピルエーテル、DMSO、メタノール、ジオキサン、イソプロパノールである。
全ての反応を、無水雰囲気下で好ましくは新しく蒸留した無水溶媒を用いて行う。無水雰囲気とは、窒素またはアルゴン流雰囲気を意味する。
本出願人によって開発された方法では、安価な製品を使用し、最良の製品と同等かそれよりも優れた性能を有する市場の期待に合った電解質が得られる。
驚くべきことに予期せずに、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーは特にフィルム形成性(filmogenic)であることに気づき、これは使用目的にとって明らかな利点である。従って、式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーのフィルムは、ガラス、テフロン(登録商標)またはプラスチックなどの材料の表面に蒸着されるDMSOなどの無水溶媒に溶解したポリマー溶液の蒸発により容易に得ることができる。溶媒の蒸発は、加熱、不活性ガスの吹き付け(sweeping)および/または減圧の印加により20〜80℃の温度で行う。従って、良好な機械抵抗性を有する10μm〜200μmの厚さのフィルムを得ることができる。実際に、操作者はこれらのフィルムを引き裂くことなく取り扱うことができる。なお、ポリマーI、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVは、得られたフィルムにおいて架橋されていない。本発明に係るこれらのポリマーは実際に、架橋結合することなく機械抵抗性フィルムを得るのに十分な硬さを有する。得られるフィルムは溶媒の有無に関わらず10−6S/cmの伝導率を有する。得られる性能は最良の電解質の性能に匹敵する。さらに、それらは20〜100℃の広い温度範囲にわたって優れた伝導率を有する。なお、本発明に係るポリマーは、ポリオキシエチレングリコールモチーフを有しない。但し、これらのモチーフはリチウムイオンの伝導率にとって好ましい因子であることは公知であり、ポリオキシエチレングリコールまたは必然的にフッ素を含まないポリマーにより、そのような高い伝導率を得ることができることは明らかでなかった。
以下に示す実施例は、本発明の主題の非限定的な例示として提供されている。
実施例1:PEEKのクロロスルホン化/ポリマーXXIVの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、1.0gのPEEK(XVI)を直接秤量し、次いで、0.022MのPEEK(XVI)モル濃度になるように160mLの蒸留したジクロロメタンを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素流下で作業するように注意を払いながら、クロロスルホン酸(3.24g、PEEK(XVI)のポリマー単位数に対して8当量)を注射器(1.85mL)で導入する。反応混合物を20℃で5時間撹拌する。反応の終了時に、橙黄色の粘性化合物の形成が観察される。窒素流下で作業するように注意を払いながら、上澄みを除去する。
次いで、窒素流下で作業するように注意を払いながら、塩化チオニル(12.29g、PEEK(XVI)のポリマー単位数に対して30当量)を注射器(7.50mL)で導入する。次いで、窒素流下で作業するように注意を払いながら、N,N−ジメチルホルムアミド(0.76g、PEEK(XVI)のポリマー単位数に対して3当量)を注射器(0.81mL)で添加する。反応混合物を20℃で5時間再度撹拌し、次いで40mLの蒸留したTHFを添加する。反応の終了時に、橙黄色の溶液が観察される。
橙黄色の溶液をプロパン−2−オール(250mL)で沈殿させると、白色の沈殿物が形成される。固体を濾過し、次いで50mLのプロパン−2−オールで2回、50mLのアセトニトリルで2回洗浄し、次いで真空下(1.10−2mbar)で一晩乾燥する。
DMSO−D6中で生成される1H NMRスペクトル(1H NMR (200 MHz) δ 7.92 - 7.69 (m, 4H), 7.50 (d, J = 2.7 Hz, 1H), 7.36 - 6.83 (m, 6H))により、期待される構造を確認する。1H NMRにおける7.50ppmのピークの積分により、PEEK(XVI)のクロロスルホン化率を知ることができる。ジオキソアリールモチーフのクロロスルホン化率は100%である。
PEEKSO2C1(XXIV)ポリマーの重量収率は、使用したPEEK(XVI)に対して98%である。
実施例2〜6:異なる官能化率を有するポリマーXXIVの調製
実施例1に記載されている手順に従い、以下のポリマーを調製した。
Figure 2017524063
実施例1に記載されている手順との違いは、
・出発PEEK(XVI)製品の質量
・第1の工程の反応時間
である。
Figure 2017524063
実施例7:PEES(XVIII)のクロロスルホン化/ポリマーXXVIの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、1.0gのPEES(XVIII)を直接秤量し、次いで0.019MのPEES(XVIII)モル濃度になるように160mLの蒸留したジクロロメタンを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素流下で作業するように注意を払いながら、クロロスルホン酸(2.88g、PEES(XVIII)のポリマー単位数に対して8当量)を注射器(1.64mL)で導入する。反応混合物を0℃で5時間撹拌する。反応の終了時に、褐色の粘性化合物の形成が観察される。窒素流下で作業するように注意を払いながら、上澄みを除去する。
次いで、窒素流下で作業するように注意を払いながら、塩化チオニル(10.93g、PEES(XVIII)のポリマー単位数に対して30当量)を注射器(6.6mL)で導入する。次いで、窒素流下で作業するように注意を払いながら、N,N−ジメチルホルムアミド(0.76g、PEES(XVIII)のポリマー単位数に対して3当量)を注射器(0.68mL)で添加する。反応混合物を20℃で5時間再度撹拌し、次いで40mLの蒸留したTHFを添加する。反応の終了時に、褐色溶液が観察される。
褐色溶液をプロパン−2−オール(250mL)で沈殿させると、白色の沈殿物が形成される。固体を濾過し、次いで50mLのプロパン−2−オールで2回、50mLのアセトニトリルで2回洗浄し、次いで真空下(1.10−2mbar)で一晩乾燥する。
DMSO−D6中で生成される1H NMRスペクトル(1H NMR (200 MHz) δ 7.91 (ddd, J = 18.6, 8.8, 2.9 Hz, 4H), 7.44 (s, 1H), 7.18 (d, J = 7.2 Hz, 4H), 6.99 (d, J = 7.3 Hz, 2H))により、期待される構造を確認する。
1H NMRにおける7.44ppmのピークの積分により、PEES(XVIII)のクロロスルホン化率を知ることができる。ジオキソアリールモチーフのクロロスルホン化率は100%である。
XXVIポリマーの重量収率は、使用したPEES(XVIIII)に対して84%である。
実施例8:PESのクロロスルホン化/ポリマーXXVIIの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.5gのPES(XIX)を直接秤量し、次いで、0.027MのPES(XIX)モル濃度になるように80mLの蒸留したジクロロメタンを添加する。20℃で撹拌しながら1時間後に、PES(XIX)を可溶化する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素流下で作業するように注意を払いながら、クロロスルホン酸(0.527g、PES(XIX)のポリマー単位数に対して2.1当量)を注射器(0.30mL)で導入する。反応混合物を42℃で18時間撹拌する。反応の終了時に、黄色の粘性化合物の形成が観察される。窒素流下で作業するように注意を払いながら、上澄みを除去する。
次いで、窒素流下で作業するように注意を払いながら、塩化チオニル(2.03g、PES(XIX)のポリマー単位数に対して8当量)を注射器(1.24mL)で導入する。次いで、窒素流下で作業するように注意を払いながら、N,N−ジメチルホルムアミド(0.47g、PES(XIX)のポリマー単位数に対して3当量)を注射器(0.50mL)で添加する。反応混合物を20℃で5時間再度撹拌し、次いで20mLの蒸留したTHFを添加する。反応の終了時に、黄色の溶液が観察される。
黄色の溶液をプロパン−2−オール(80mL)で沈殿させると、白色の沈殿物が形成される。固体を濾過し、次いで20mLのプロパン−2−オールで2回、20mLのアセトニトリルで3回洗浄し、次いで真空下(1.10−2mbar)で一晩乾燥する。
DMSO−D6中で生成される1H NMRスペクトル(1H NMR (200 MHz) δ 8.29 (s, 1H), 7.92 (s, 3H), 7.19 (s, 3H))により、期待される構造を確認する。1H NMRにおける8.29ppmのピークの積分により、PES(XIX)のクロロスルホン化率を知ることができる。オキソアリールモチーフのクロロスルホン化率は100%である。
PESSO2Cl(XXVII)ポリマーの重量収率は、使用したPES(XIX)に対して98%である。
実施例9:R=NH−Ph−3−CF3であるポリマーXLの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.500gのポリマー(XXIV)を直接秤量し、次いで、0.065MのPEEKSO2Cl(XXIV)モル濃度になるように20mLの蒸留したテトラヒドロフランを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素雰囲気下で円筒状のガラス反応器に、0.624gの3−(トリフルオロメチル)アニリン(XXXIX)(PEEKSO2Cl(XV)に対して3当量)を直接秤量し、次いで、0.19Mのモル濃度になるように20mLの蒸留したテトラヒドロフランを添加する。次いで、窒素流下で作業するように注意を払いながら、PEEKSO2Cl(XVI)溶液を注射器で導入する。20℃で1時間反応を続ける。
透明の溶液が得られ、これをロータリーエバポレーターで蒸発させる。蒸発後、フィルム形成性の固体を得、これを12mLのテトラヒドロフラン中で可溶化させ、次いで75mLのアセトニトリルで沈殿させる。沈殿物を濾過し、次いで10mLのアセトニトリルで3回洗浄し、次いで真空下(1.10−2mbar)で一晩乾燥させる。
DMSO−D6中で生成される1H NMRおよび19F NMRスペクトル(1H NMR (200 MHz) δ 7.79 (s, 4H), 7.56 - 6.68 (m, 11H)および19F NMR (188 MHz) δ -61.42 (s))により、期待される構造を確認する。
R=NH−Ph−3−CF3であるXLの重量収率は、使用したポリマーXXIVに対して92%である。
実施例10:R=NH−Ph−3−CF3およびM=LiであるポリマーIの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.200gの
R=NH−Ph−3−CF3(XL)であるXLの重量収率、次いで、5mLの蒸留したテトラヒドロフランを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素雰囲気下で、3mgのリチウム(PEEKSO2NH−Ph−3−CF3(XL)に対して1.1当量)を溶液に添加する。20℃で18時間反応を続ける。
得られた溶液を濾過し、次いで濾液を蒸発させる。得られた固体を真空下(1.10−2mbar)で一晩乾燥させる。
DMSO−D6中で生成される1H NMRおよび19F NMRスペクトル(1H NMR (200 MHz) δ 8.01 - 7.69 (m, 4H), 7.68 - 7.47 (m, 2H), 7.46 - 6.67 (m, 9H)および19F NMR (188 MHz) δ -61.04 (s))により、期待される構造を確認する。
PEEKSO2N−(Li+)Ph−3−CF3(I)は、使用したPEEKSO2NH−Ph−3−CF3(XL)に対して97%である。
実施例11:R=NH−Ph−3−CFおよびM=LiであるポリマーIの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.200gのPEEKSO2Cl(XVIV)を直接秤量し、次いで、0.052MのPEEKSO2Cl(XVIV)モル濃度になるように10mLの蒸留したテトラヒドロフランを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素雰囲気下で円筒状のガラス反応器に、0.100gの3−(トリフルオロメチル)アニリン(XXXIX)(PEEKSO2Cl(XVIV)に対して1.2当量)を直接秤量し、次いで10mLのテトラヒドロフランを添加する。PEEKSO2Cl(XVIV)に対して2.4当量になるようにn−BuLi(0.50ml、[C]=ヘキサン中に2.5M)を導入する。窒素流下で作業するように注意を払いながら、この試薬を注射器で導入する。反応混合物を20℃で15分間撹拌する。
次いで、窒素流下で作業するように注意を払いながら、PEEKSO2Cl(XVIV)溶液を注射器で導入する。20℃で1時間反応を続ける。反応の終了時に、黄色の沈殿物が観察される。
この沈殿物を濾過し、10mLのアセトニトリルで3回洗浄する。得られた固体を真空下(1.10−2mbar)で一晩乾燥させる。
DMSO−D6中で生成される1H NMRおよび19F NMRスペクトル(1H NMR (200 MHz) δ 8.01 - 7.69 (m, 4H), 7.68 -7.47 (m, 2H), 7.46 - 6.67 (m, 9H)および19F NMR (188 MHz) δ -61.04 (s))により、期待される構造を確認する。
PEEKSO2N−(Li+)Ph−3−CF3(I)の重量収率は、使用したPEEKSO2C1に対して97%である。
実施例12:R=NH−Ph−3−CF3およびM=LiであるポリマーIIIの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.200gのPEESSO2Cl(XXVI)を直接秤量し、次いで、0.047MのPEESSO2Cl(XXVI)モル濃度になるように10mLの蒸留したテトラヒドロフランを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素雰囲気下で円筒状のガラス反応器に、0.092gの3−(トリフルオロメチル)アニリン(XXXIX)(PEESSO2Cl(XXVI)に対して1.2当量)を直接秤量し、次いで、10mLのテトラヒドロフランを添加する。PEESSO2Cl(XXVI)に対して2.4当量になるようにn−BuLi(0.50ml、[C]=ヘキサン中に2.5M)を導入する。窒素流下で作業するように注意を払いながら、この試薬を注射器で導入する。反応混合物を20℃で15分間撹拌する。
次いで、窒素流下で作業するように注意を払いながら、PEESSO2Cl(XXVI)溶液を注射器で導入する。20℃で1時間反応を続ける。反応の終了時に、黄色の沈殿物が観察される。
この沈殿物を濾過し、10mLのアセトニトリルで3回洗浄する。得られた固体を真空下(1.10−2mbar)で一晩乾燥させる。
DMSO−D6中で生成される1H NMRおよび19F NMRスペクトル(1H NMR (200 MHz) δ 8.06 - 7.70 (m, 5H), 7.45 (s, 1H), 7.28 - 6.64 (m, 9H)および19F NMR (188 MHz) δ -61.04 (s))により、期待される構造を確認する。
PEESSO2N−(Li+)Ph−3−CF3(III)の重量収率は、使用したPEESSO2C1(XXVI)に対して65%である。
実施例13:R=NH−Ph−3−CF3およびM=LiであるポリマーIVの調製
Figure 2017524063
窒素雰囲気下で円筒状のガラス反応器に、0.200gのPESSO2Cl(XXVII)を直接秤量し、次いで、0.076MのPESSO2Cl(XXVII)モル濃度になるように10mLの蒸留したテトラヒドロフランを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。
窒素雰囲気下で円筒状のガラス反応器に、0.146gの3−(トリフルオロメチル)アニリン(XXXIX)(PESSO2Cl(XXVII)に対して1.2当量)を直接秤量し、次いで10mLのテトラヒドロフランを添加する。PESSO2Cl(XXVII)に対して2.4当量になるようにn−BuLi(0.73ml、[C]=ヘキサン中に2.5M)を導入する。窒素流下で作業するように注意を払いながら、この試薬を注射器で導入する。反応混合物を20℃で15分間撹拌する。
次いで、窒素流下で作業するように注意を払いながら、PESSO2Cl(XXVII)溶液を注射器で導入する。20℃で1時間反応を続ける。反応の終了時に、黄色の沈殿物が観察される。
この沈殿物を濾過し、10mLのアセトニトリルで3回洗浄する。得られた固体を真空下(1.10−2mbar)で一晩乾燥させる。
DMSO−D6中で生成される1H NMRおよび19F NMRスペクトル(1H NMR (200 MHz) δ 8.42 - 8.23 (m, 1H), 8.07 - 7.46 (m, 4H), 7.38 - 6.54 (m, 6H)および19F NMR (188 MHz) δ -61,03 (s))により、期待される構造を確認する。
PESSO2N−(Li+)Ph−3−CF3(IV)の重量収率は、使用したPESSO2C1(XXVII)に対して83%である。
実施例14:ポリマーフィルムの調製
窒素雰囲気下で円筒状のガラス反応器に、100mgのポリマーI、IIIまたはIVを直接秤量し、次いで3mLの蒸留したジメチルスルホキシドを添加する。これらの合成中に使用した全ての溶媒を、窒素雰囲気下で蒸留、貯蔵および回収した。これらのポリマーの完全な可溶化後に、溶液を5cmの直径を有するペトリ皿に入れた。ペトリ皿を50℃の加熱板の上に置く。一晩後、溶媒を完全に蒸発させ、5cmの直径および約100μmの厚さを有する円筒状のフィルムを得る。このフィルムは、クランプを使用してペトリ皿から抜き取り、かつ操作者が引き裂くことなく取り扱うに十分な機械抵抗性を有する透明のフィルムである。
実施例15:伝導率の測定
Figure 2017524063
実施例10で調製したポリマーのイオン伝導率をインピーダンス分光法によって決定した。上記ポリマーを用いて得られた結果は、表1に報告されており、D.Gigmesらの刊行物Nature Materials, 12, 452-457 (2013)で得られた結果と比較されている。
Figure 2017524063
室温において10−6S/cmのオーダーの伝導率が得られることに注目することができる。フランス特許第2979630号およびD.Gigmesらの刊行物Nature Materials, 12, 452-457 (2013)に公表されている伝導率は、45℃以外は同じオーダーの大きさである。従って、室温において非常に有望な伝導率が得られるという結論を下すことができる。

Claims (28)

  1. 式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマー:
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    (式中、
    Mは、リチウムまたはナトリウム原子を表し、
    Rは、
    ・シクロアルキル、アリールモチーフで任意に置換された1〜30個の直鎖状もしくは分岐鎖状炭素原子を有するアルキル基、芳香族基で任意に置換されたシクロアルキル基、
    ・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキル鎖、ニトリル官能基、アルキルスルホニル官能基、フッ素原子で任意に置換されたアリールまたはポリアリール基
    を表し、
    mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表し、
    nは、1つ以上のスルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)。
  2. Mは、リチウムまたはナトリウム原子を表し、
    Rは、
    ・メチル、エチル、プロピル、ブチル、ペンチル、ヘキシル、シクロヘキシル、エチルヘキシル基などの1〜10個の炭素原子を有するアルキル、
    ・2,2−ジフルオロエチル、2,2−ジフルオロ−2−(トリフルオロメチル)エチル基、
    ・フェニル、トリル、ナフチル、トリフルオロメチルフェニル、ビス(トリフルオロメチル)フェニル、シアノフェニル、アルキルスルホニルフェニル、アリールスルホニルフェニル、メトキシフェニル、ブトキシフェニル、ペンタフルオロフェニル、アルキルスルホニルフェニルまたはフルオロフェニル型のアリール基
    を表し、
    mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
    nは、スルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有しないポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する
    ことを特徴とする、請求項1に記載のポリマー。
  3. Mは、リチウムまたはナトリウム原子を表し、
    Rは、
    ・メチル、エチル、プロピル、ブチル、ペンチル、ヘキシル、シクロヘキシル、エチルヘキシル基などの1〜10個の炭素原子を有するアルキル基、
    ・2,2−ジフルオロエチル、2,2−ジフルオロ−2−(トリフルオロメチル)エチル基、
    ・フェニル、トリル、ナフチル、トリフルオロメチルフェニル、ビス(トリフルオロメチル)フェニル、シアノフェニル、アルキルスルホニルフェニル、アリールスルホニルフェニル、メトキシフェニル、ブトキシフェニル、ペンタフルオロフェニル、アルキルスルホニルフェニル、フルオロフェニル型のアリール基、
    mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
    nは、スルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有しないポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは60〜200で変動する
    ことを特徴とする、請求項1または2のうちの1項に記載のポリマー。
  4. Mは、リチウムまたはナトリウム原子を表し、
    Rは、メチル、エチル、プロピル、シクロプロピル、ブチル、1−デシル、1−ドデシル、1−ヘキサンデシル、1−オクチルデシル、(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、((1R)−7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、(1S)−(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、シクロヘキシルメチル、フェニル、トリル、ナフチル、4−トリフルオロメチルフェニル、3,5−ビス(トリフルオロメチル)フェニル、4−シアノフェニル、ノナフルオロブチル、ペンタフルオロフェニル、2,3,5,6−テトラフルオロフェニル、4−フルオロフェニル、2,4−ジフルオロフェニル、3,5−ジフルオロフェニル、2,3,4,5,6−ペンタフルオロフェニル、4−シアノフェニル、4−(トリフルオロメチル)フェニル、3−(トリフルオロメチル)フェニル、2−(トリフルオロメチル)フェニル、4−メチルフェニル、1−ナフチル、2−ナフチル、3,5−ジフルオロベンジル、4−フルオロベンジル、3−トリフルオロメチルベンジル、4−トリフルオロメチルベンジル、2,5−ジメチルベンジル、2−フェニルエチル、4−メトキシフェニル、4−n−ブチルフェニル、4−t−ブチルフェニル、4−ブトキシフェニル、2−フルオロ−5−(トリフルオロメチル)フェニル、4−エチルフェニル、フェノキシエチル、メトキシエチル、エトキシエチル、4−メトキシフェノキシエチル基であり、
    mは、スルホンアミドによって官能化されたジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
    nは、スルホンアミドによって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは60〜200で変動する
    ことを特徴とする、請求項1〜3のうちの1項に記載のポリマー。
  5. 第1の工程では、クロロスルホン酸、塩化チオニルおよびホルムアミドの混合物により、式XVI、XVII、XVIII、XIX、XX、XXI、XXII、XXIIIのポリマー:
    Figure 2017524063
    Figure 2017524063
    (式中、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)
    をクロロスルホン化して、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマー:
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    (式中、
    mは、クロロスルホン化基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%、好ましくは90〜100%の間で変動する)を表し、
    nは、クロロスルホン化基によって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)
    を得、
    第2の工程では、溶媒中で、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーを、式XXXIXのアミン:
    Figure 2017524063
    (式中、
    Rは、
    ・シクロアルキル、アリール、パーフルオロアルキル、ポリフルオロアルキル、モノもしくはポリエトキシルモチーフで任意に置換された1〜30個の直鎖状もしくは分岐鎖状炭素原子を有するアルキルまたはシクロアルキル基、
    ・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキルモチーフ、ニトリル官能基、アルキルまたはアルキルスルホニル官能基、フッ素原子で任意に置換されたアリールまたはポリアリール基
    から選択される基または異なる複数の基を表し、
    mは、グラフト化スルホンアミド塩を有するオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表す)
    と、リチウムまたはナトリウム塩基の存在下で反応させることを特徴とする、請求項1〜4のうちの1項に記載のポリマーの合成方法。
  6. 式XXXIXのアミンを、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマー
    (式中、
    mは、クロロスルホン化基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は90〜100%の間で変動する)を表し、
    nは、クロロスルホン化基によって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは60〜200で変動する)
    と、リチウムまたはナトリウム塩基の存在下で反応させることを特徴とする、請求項5に記載の方法。
  7. 前記XXXIXアミンの前記R基は、リチウムまたはナトリウム塩基の存在下で、メチル、エチル、プロピル、シクロプロピル、ブチル、1−デシル、1−ドデシル、1−ヘキサンデシル、1−オクチルデシル、(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、((1R)−7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、(1S)−(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、シクロヘキシルメチル、フェニル、トリル、ナフチル、4−トリフルオロメチルフェニル、3,5−ビス(トリフルオロメチル)フェニル、4−シアノフェニル、ノナフルオロブチル、ペンタフルオロフェニル、2,3,5,6−テトラフルオロフェニル、4−フルオロフェニル、2,4−ジフルオロフェニル、3,5−ジフルオロフェニル、2,3,4,5,6−ペンタフルオロフェニル、4−シアノフェニル、4−(トリフルオロメチル)フェニル、3−(トリフルオロメチル)フェニル、2−(トリフルオロメチル)フェニル、4−メチルフェニル、1−ナフチル、2−ナフチル、3,5−ジフルオロベンジル、4−フルオロベンジル、3−トリフルオロメチルベンジル、4−トリフルオロメチルベンジル、2,5−ジメチルベンジル、2−フェニルエチル、4−メトキシフェニル、4−n−ブチルフェニル、4−t−ブチルフェニル、4−ブトキシフェニル、2−フルオロ−5−(トリフルオロメチル)フェニル、4−エチルフェニル、フェノキシエチル、メトキシエチル、エトキシエチル、4−メトキシフェノキシエチル基であることを特徴とする、請求項5または6のうちの1項に記載の方法。
  8. 第1の工程では、式XVI、XVII、XVIII、XIX、XX、XXI、XXIIおよびXXIIIのポリマー
    (式中、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)
    をクロロスルホン化して、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのクロロスルホン化ポリマー
    (式中、
    mは、クロロスルホン化基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表し、
    nは、クロロスルホン化基によって官能化されていないジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)
    を得、
    第2の工程では、塊または溶液の形態の式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーを、式XXXIXのアミンと反応させて、式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマー:
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    (式中、
    mは、スルホンアミド官能基を有する官能化オキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表し、
    nは、スルホンアミド官能基によって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)
    を得、
    第3の工程では、式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマーを、溶媒中、0〜80℃の温度でリチウムまたはナトリウム塩基と反応させることを特徴とする、請求項1〜4のうちの1項に記載のポリマーの合成方法。
  9. 前記R基は、
    ・シクロアルキル、アリールモチーフで任意に置換された1〜10個の直鎖状もしくは分岐鎖状炭素原子を有するアルキル基、
    ・シクロアルキル基、
    ・アルキル、シクロアルキル、ポリフルオロもしくはパーフルオロアルキル鎖、ニトリル官能基、アルキルスルホニル官能基、1つ以上のフッ素原子で任意に置換されたアリールまたはポリアリール基
    を表すことを特徴とする、請求項8に記載の方法。
  10. 前記XXXIXアミンの前記R基は、メチル、エチル、プロピル、シクロプロピル、ブチル、1−デシル、1−ドデシル、1−ヘキサンデシル、1−オクチルデシル、(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、((1R)−7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、(1S)−(7,7−ジメチル−2−オキソビシクロ[2.2.1]ヘプタン−1−イル)メチル、シクロヘキシルメチル、フェニル、トリル、ナフチル、4−トリフルオロメチルフェニル、3,5−ビス(トリフルオロメチル)フェニル、4−シアノフェニル、ノナフルオロブチル、ペンタフルオロフェニル、2,3,5,6−テトラフルオロフェニル、4−フルオロフェニル、2,4−ジフルオロフェニル、3,5−ジフルオロフェニル、2,3,4,5,6−ペンタフルオロフェニル、4−シアノフェニル、4−(トリフルオロメチル)フェニル、3−(トリフルオロメチル)フェニル、2−(トリフルオロメチル)フェニル、4−メチルフェニル、1−ナフチル、2−ナフチル、3,5−ジフルオロベンジル、4−フルオロベンジル、3−トリフルオロメチルベンジル、4−トリフルオロメチルベンジル、2,5−ジメチルベンジル、2−フェニルエチル、4−メトキシフェニル、4−n−ブチルフェニル、4−t−ブチルフェニル、4−ブトキシフェニル、2−フルオロ−5−(トリフルオロメチル)フェニル、4−エチルフェニル、フェノキシエチル、メトキシエチル、エトキシエチル、4−メトキシフェノキシエチル基であることを特徴とする、請求項8または9のうちの1項に記載の方法。
  11. 前記クロロスルホン化を0〜80℃の温度で行うことを特徴とする、請求項5〜10のうちの1項に記載の方法。
  12. 前記クロロスルホン化を、より具体的には1〜10当量のアミドの存在下で1〜10当量のクロロスルホン酸、1〜30当量の塩化チオニルの混合物により0〜80℃の温度で行うことを特徴とする、請求項5〜11のうちの1項に記載の方法。
  13. 前記塩基は、リシン、ソーダ、リチウムメチラート、ナトリウムメチラート、リチウムエチラート、ナトリウムエチラート、リチウムイソプロピラート、ナトリウムイソプロピラート、リチウムt−ブチラート、ナトリウムt−ブチラート、水素化リチウム、水素化ナトリウム、n−ブチルリチウム、n−ブチルナトリウム、s−ブチルリチウム、リチウムジイソプロピルアミド、tert−ブチルリチウム、メチルリチウム、フェニルリチウム、フェニルナトリウム、ベンジルリチウム、ベンジルナトリウム、リチウムジムシラート、ナトリウムジムシラートから選択され、好ましい塩基は反応中に水を生成しないものであることを特徴とする、請求項5〜12のうちの1項に記載の方法。
  14. 前記クロロスルホン化をN,N−ジメチルホルムアミドの存在下で行うことを特徴とする、請求項5〜13のうちの1項に記載の方法。
  15. 前記反応を溶媒、好ましくはTHF、メチルTHF、ジクロロメタン、ジクロロエタンまたは溶媒の混合物中で行うことを特徴とする、請求項5〜14のうちの1項に記載の方法。
  16. 式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのスルホンアミドポリマーを形成するための、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのクロロスルホン化ポリマーの前記アミノ化反応を、THF、メチルTHF、メタノール、ジオキサンおよびイソプロパノールなどの溶媒に溶解した前記XXXIXアミンの存在下、溶媒中で行うことを特徴とする、請求項8〜15のうちの1項に記載の方法。
  17. 式XXXIXのアミンによる、式XXIV、XXV、XXVI、XVII、XXVIII、XIX、XXX、XXXI、XXXII、XXXIII、XXXIV、XXXV、XXXVI、XXXVIIおよびXXXVIIIのポリマーの前記アミノ化反応を−20℃〜60℃の温度で行うことを特徴とする、請求項8〜16のうちの1項に記載の方法。
  18. 前記リチウムまたはナトリウム塩基と前記ポリマーXL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVとの前記反応を0〜80℃の温度で行うことを特徴とする、請求項8〜17のうちの1項に記載の方法。
  19. 式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマー:
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    Figure 2017524063
    (式中、
    mは、スルホンアミドモチーフによって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は50〜100%の間で変動する)を表し、
    nは、1つ以上のスルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜50%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは40〜300で変動する)。
  20. mは、スルホンアミド官能基によって官能化されたオキソアリールまたはジオキソアリールモチーフを有するポリマー単位(この割合は90〜100%の間で変動する)の割合を表し、
    nは、1つ以上のスルホンアミドモチーフによって官能化されていないオキソアリールまたはジオキソアリールモチーフを有するポリマー単位の割合(この割合は0〜10%の間で変動する)を表し、
    pは、前記ポリマーのポリマー単位数を表し、pは60〜200で変動する、
    請求項19に記載の式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマー。
  21. 式I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XII、XIII、XIVおよびXVのポリマーの調製における合成中間体としての、式XL、XLI、XLII、XLIII、XLIV、XLV、XLVI、XLVII、XLVIII、XLIX、L、LI、LII、LIIIおよびLIVのポリマーの使用。
  22. 10μm〜200μmの厚さを有するフィルムを調製するための請求項1〜4のうちの1項に記載のフィルム形成性ポリマーの使用。
  23. 請求項1〜4に記載のポリマーのうちの1種を無水溶媒中で可溶化し、前記ポリマー溶液を固体担体に蒸着させ、次いで前記溶媒を蒸発させることにより、微量の水および水分の非存在下、溶媒中で行うことを特徴とする、電池用の電解質として機能するフィルムの調製方法。
  24. 前記溶媒はDMSOであることを特徴とする、請求項23に記載の方法。
  25. 前記溶媒の蒸発を20〜80℃の温度で行うことを特徴とする、請求項23または24のうちの1項に記載の方法。
  26. 前記溶媒の蒸発を、加熱、不活性ガスの吹き付けまたは減圧の印加により行うことを特徴とする、請求項23〜25のうちの1項に記載の方法。
  27. 請求項1〜4のうちの1項に記載のポリマーフィルムを含み、かつ溶媒の有無に関わらず10−6S/cmのオーダーの伝導率を有することを特徴とする、電池用の電解質。
  28. 請求項1〜4のうちの1項に記載のポリマーフィルムを含み、かつ20〜100℃の温度範囲で使用されることを特徴とする、電池用の電解質。
JP2017524114A 2014-07-23 2015-07-20 スルホンアミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用 Expired - Fee Related JP6723998B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
FR14/01709 2014-07-23
FR1401709A FR3024145B1 (fr) 2014-07-23 2014-07-23 Nouveaux polymeres contenant des sels de lithium ou de sodium de sulfonamides, leurs procedes de preparation et leurs utilisations comme electrolytes pour batteries
PCT/FR2015/000153 WO2016012669A1 (fr) 2014-07-23 2015-07-20 Nouveaux polymeres contenant des sels de lithium ou de sodium de sulfonamides, leurs procedes de preparation et leurs utilisations comme electrolytes pour batteries

Publications (3)

Publication Number Publication Date
JP2017524063A true JP2017524063A (ja) 2017-08-24
JP2017524063A5 JP2017524063A5 (ja) 2018-08-30
JP6723998B2 JP6723998B2 (ja) 2020-07-15

Family

ID=51982619

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2017524114A Expired - Fee Related JP6723998B2 (ja) 2014-07-23 2015-07-20 スルホンアミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用

Country Status (7)

Country Link
US (1) US10109883B2 (ja)
EP (1) EP3172259B1 (ja)
JP (1) JP6723998B2 (ja)
KR (1) KR102441684B1 (ja)
CN (1) CN107004455B (ja)
FR (1) FR3024145B1 (ja)
WO (1) WO2016012669A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017531729A (ja) * 2014-07-23 2017-10-26 シーディーピー イノベーション グラフト化ビス(スルホニル)イミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用
JP2019513859A (ja) * 2016-04-05 2019-05-30 アルケマ フランス 薄膜及びフィルム形成物を得るための方法

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102233775B1 (ko) * 2016-07-13 2021-03-30 삼성에스디아이 주식회사 고분자, 및 이를 포함하는 전해질과 리튬 전지
WO2018080259A1 (ko) * 2016-10-31 2018-05-03 주식회사 엘지화학 이차전지용 고분자 전해질 및 이를 포함하는 이차전지
KR102094466B1 (ko) 2016-10-31 2020-03-27 주식회사 엘지화학 이차전지용 고분자 전해질 및 이를 포함하는 이차전지
KR102256487B1 (ko) 2017-07-06 2021-05-27 주식회사 엘지에너지솔루션 이차전지용 고분자 전해질 및 이를 포함하는 리튬 이차전지
FR3113676B1 (fr) * 2020-09-03 2023-06-16 Cdp Innovation Polymeres contenant des unites de repetition avec plusieurs motifs sulfonates metalliques ou organiques, leurs procedes de preparation et leurs utilisations
FR3129151A1 (fr) 2021-11-18 2023-05-19 Teoxane SA Procédé d’amidation sur support solide
CN116169363A (zh) * 2023-03-24 2023-05-26 西安交通大学 一种钠离子电池电解液及钠离子电池

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0693114A (ja) * 1992-06-13 1994-04-05 Hoechst Ag 高分子電解質膜およびその製造方法
JP2002516348A (ja) * 1998-05-22 2002-06-04 ミネソタ マイニング アンド マニュファクチャリング カンパニー 架橋イオン伝導性膜
JP2008537562A (ja) * 2005-03-16 2008-09-18 インスティトゥート ナスィオナル ポリテクニク ド グルノーブル アルカリ性イオン基を有する熱可塑性重合体を押出すことを含む膜の製造方法
CN105085847A (zh) * 2014-05-23 2015-11-25 中国科学院宁波材料技术与工程研究所 一种磺酰胺化芳香族聚合物、其制备方法及应用
JP2017531729A (ja) * 2014-07-23 2017-10-26 シーディーピー イノベーション グラフト化ビス(スルホニル)イミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1205998A2 (de) * 2000-11-10 2002-05-15 MERCK PATENT GmbH Elektrolyte
JP3630306B2 (ja) * 2001-02-23 2005-03-16 株式会社豊田中央研究所 多官能化電解質及びこれを用いた電気化学デバイス並びに多官能化電解質の製造方法
FR2853320B1 (fr) 2003-04-03 2005-05-06 Rhodia Chimie Sa Composition reticulable pour electrolyte de batterie
US20120308899A1 (en) 2011-02-16 2012-12-06 Taiwan Textile Research Institute Polymer-Based Solid Electrolytes and Preparation Methods Thereof
FR2979630B1 (fr) 2011-09-05 2013-10-04 Univ Provence Aix Marseille 1 Copolymeres a blocs dont un polyanionique base sur un monomere anion de type tfsili comme electrolyte de batterie.

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0693114A (ja) * 1992-06-13 1994-04-05 Hoechst Ag 高分子電解質膜およびその製造方法
JP2002516348A (ja) * 1998-05-22 2002-06-04 ミネソタ マイニング アンド マニュファクチャリング カンパニー 架橋イオン伝導性膜
JP2008537562A (ja) * 2005-03-16 2008-09-18 インスティトゥート ナスィオナル ポリテクニク ド グルノーブル アルカリ性イオン基を有する熱可塑性重合体を押出すことを含む膜の製造方法
CN105085847A (zh) * 2014-05-23 2015-11-25 中国科学院宁波材料技术与工程研究所 一种磺酰胺化芳香族聚合物、其制备方法及应用
JP2017531729A (ja) * 2014-07-23 2017-10-26 シーディーピー イノベーション グラフト化ビス(スルホニル)イミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017531729A (ja) * 2014-07-23 2017-10-26 シーディーピー イノベーション グラフト化ビス(スルホニル)イミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用
JP2019513859A (ja) * 2016-04-05 2019-05-30 アルケマ フランス 薄膜及びフィルム形成物を得るための方法
JP2022095644A (ja) * 2016-04-05 2022-06-28 ゲイロード・ケミカル・カンパニー・エル・エル・シー 薄膜及びフィルム形成物を得るための方法
JP7096769B2 (ja) 2016-04-05 2022-07-06 ゲイロード・ケミカル・カンパニー・エル・エル・シー 薄膜及びフィルム形成物を得るための方法
JP7254228B2 (ja) 2016-04-05 2023-04-07 ゲイロード・ケミカル・カンパニー・エル・エル・シー 薄膜及びフィルム形成物を得るための方法

Also Published As

Publication number Publication date
US10109883B2 (en) 2018-10-23
FR3024145B1 (fr) 2018-03-16
US20170170516A1 (en) 2017-06-15
CN107004455B (zh) 2019-07-16
KR20170048354A (ko) 2017-05-08
CN107004455A (zh) 2017-08-01
EP3172259B1 (fr) 2021-05-19
KR102441684B1 (ko) 2022-09-07
JP6723998B2 (ja) 2020-07-15
WO2016012669A1 (fr) 2016-01-28
FR3024145A1 (fr) 2016-01-29
EP3172259A1 (fr) 2017-05-31

Similar Documents

Publication Publication Date Title
JP6723998B2 (ja) スルホンアミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用
JP2017524063A5 (ja)
JP6895376B2 (ja) グラフト化ビス(スルホニル)イミドナトリウムまたはリチウム塩を含む新規なポリマー、その製造方法および電池用の電解質としてのその使用
CN110172115B (zh) 一种聚合物电解质的制备方法及其应用
US20160248064A1 (en) Polymerized ionic liquid block copolymers as battery membranes
CN1290408A (zh) 含有混合碳氟/碳氢的酰亚胺和甲基化物的盐的电解质
US12098283B2 (en) Borate salts, polymers and composites
KR102022676B1 (ko) 비수계 바나듐 레독스 흐름전지용 거대 사이즈의 이온 채널을 가진 음이온 교환막 및 이의 제조방법
JP2018504466A (ja) 高分子およびその製造方法、並びにそれを含む電解質膜
JP2004263153A (ja) スルホン酸基を有するアミン硬化型エポキシ樹脂電解質および製造法
CN119143953B (zh) 具有支化结构的高耐碱性聚亚芳基亚烷基哌啶阳离子聚合物及其制备方法与应用
JP2011190237A (ja) ビフェニルテトラスルホン酸化合物、その製造方法、重合体及び高分子電解質
CN121263454A (zh) 有机锂盐的制造方法、包含该有机锂盐的组合物及聚合物
Huang et al. A gel polymer electrolyte based on a novel synthesized matrix of a self-doped polymer of h-poly (methyl methacrylate-vinyl trismethoxy silane)
CN104844785A (zh) 一种阳离子聚合物、制备方法及阴离子交换膜、制备方法
JP4788121B2 (ja) 重合性イミダゾール塩
US9184459B2 (en) Sulfonated polymers useful for forming fuel cell membranes
WO2023095848A1 (ja) 重合体及びその製造方法、電解質組成物、並びに電池
JP2026513364A (ja) ポリアリーレンポリマー
JP2019019273A (ja) 高分子電解質の製造方法

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170329

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170623

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20180719

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20180720

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20190425

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A132

Effective date: 20190521

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20190729

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20191105

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20200130

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20200526

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20200624

R150 Certificate of patent or registration of utility model

Ref document number: 6723998

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

LAPS Cancellation because of no payment of annual fees
R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
