JP2017520077A - リチウムベース電池用の電解質添加剤としてのアルキルベンゾエート誘導体 - Google Patents

Abstract

本発明は、少なくとも１種の式（Ｉ）の化合物【化１】（式中、Ｒ１は、Ｃ１〜Ｃ１０アルキルから選択され、Ｒ２は、Ｏ（Ｃ１〜Ｃ１０アルキル）、ＯＣ（Ｏ）（Ｃ１〜Ｃ１０アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ１〜Ｃ１０アルキル）、ＯＳ（Ｏ）２（Ｃ１〜Ｃ１０アルキル）およびＳ（Ｏ）２Ｏ（Ｃ１〜Ｃ１０アルキル）から選択され、Ｃ１〜Ｃ１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ１〜Ｃ１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ２基は、Ｏで置き換えられていてもよい）を含有する電解質組成物に関する。

Description

本発明は、少なくとも１種の式（Ｉ）の化合物

（式中、Ｒ^１およびＲ^２は以下で定義する）を含有する電解質組成物、電気化学セル用の電解質組成物において過放電保護添加剤としてそれを使用する方法、およびそのような電解質組成物を含む電気化学セルに関する。

電気エネルギーの貯蔵は、依然として関心が高まっている課題である。電気エネルギーの効率的な貯蔵により、有利なときに電気エネルギーを発生させ、必要なときに使用することが可能となる。この目的には、二次電気化学セルが、再充電可能であることから適している。二次リチウム電池はエネルギー貯蔵にとって特に興味深い。なぜなら、二次リチウム電池は、リチウムの原子量が小さく、リチウムのイオン化エネルギーが大きいことにより高いエネルギー密度をもたらし、携帯電話、ラップトップコンピュータ、小型カメラなど、多くの携帯電子機器用の電源として広く使用されているからである。

リチウムイオン電池が、たとえば充電所における欠陥によって、その公称電圧を超えて充電された場合、電池は熱くなる傾向があり、これにより最悪の場合は熱暴走を招く可能性がある。リチウムイオン電池は通常、電解質組成物やアノードなどの可燃性成分を含むため、過充電された場合に発生する熱が発火を招く可能性がある。

安全上の危険に対処するための可能性の１つは、セル動作を永久に停止させる過充電保護添加剤の添加である。このような添加剤は通常、カソードで重合してガスを放出する、ビフェニルおよびシクロへキシルフェニルのような芳香族化合物である。結果として生じるポリマーにより、さらなる過充電からカソードが隔離され、一方ガスにより電流遮断デバイスが作動する（Ｓ．Ｓ．Ｚｈａｎｇ，Ｊｏｕｒｎａｌ ｏｆ Ｐｏｗｅｒ Ｓｏｕｒｃｅｓ ２００６，１６２ １３７９−１３９４）。ＥＰ１３３５４４５には、電池が過充電された場合に電解質内で酸化的に重合する電解質添加剤としての芳香族化合物の組合せが開示されている。しかしながら、より高い電圧でリチウムイオン電池を使用することを可能にする新規のカソード活物質の開発には、過充電保護添加剤もより高い電圧で有効であることが必要となる。

ＥＰ１３３５４４５

Ｓ．Ｓ．Ｚｈａｎｇ，Ｊｏｕｒｎｌ ｏｆ Ｐｏｗｅｒ Ｓｏｕｒｃｅｓ ２００６，１６２ １３７９−１３９４

本発明の目的は、代替の過充電保護添加剤を提供し、好ましくはリチウムイオン電池の安全性、特に、その電池の過充電保護効率をより高い電圧において増大させることである。同時に、前記過電流保護添加剤を含むリチウムイオン電池は、高い電気化学性能を示すはずである。

この目的は、少なくとも１種の式（Ｉ）の化合物

（式中、
Ｒ^１は、Ｃ_１〜Ｃ_１０アルキルから選択され、
Ｒ^２は、Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_１０アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、
Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい）
を含有する電解質組成物によって実現される。

式（Ｉ）の化合物を電解質組成物中の過充電保護添加剤として使用する方法によって、および電解質組成物を含む電気化学セルによって、問題はさらに解決される。

一般式（Ｉ）の化合物は、セルのサイクル性能への望ましくない影響がない公知の過充電保護剤であるビフェニルよりも、過充電保護の開始電圧の値がより高い。

本明細書中で使用する用語「Ｃ_１〜Ｃ_１０アルキル」は、自由原子価を１つ有する炭素数１〜１０の直鎖または分岐飽和炭化水素基を意味し、たとえば、メチル、エチル、ｎ−プロピル、イソプロピル、ｎ−ブチル、イソブチル、ｔｅｒｔ−ブチル、ｎ−ペンチル、イソ−ペンチル、２，２−ジメチルプロピル、ｎ−へキシル、イソ−へキシル、２−エチルへキシル、ｎ−ヘプチル、イソ−ヘプチル、ｎ−オクチル、イソ−オクチル、ｎ−ノニル、ｎ−デシル等が挙げられる。好ましくはＣ_１〜Ｃ_６アルキル基、より好ましくはＣ_１〜Ｃ_４アルキル基、最も好ましくはメチル、エチルならびにｎ−およびイソ−プロピルである。

以下に、式（Ｉ）の化合物について詳細に説明する。

Ｒ^１は、Ｃ_１〜Ｃ_１０アルキルから選択され、Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよく、より好ましいＲ^１は、Ｃ_１〜Ｃ_６アルキルから選択され、Ｃ_１〜Ｃ_６アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。Ｒ^１の例は、メチル、エチル、イソプロピル、ｎ−プロピル、ｎ−ブチル、ｎ−ペンチル、ｎ−へキシル、トリフルオロメチル、２，２，２−トリフルオロエチルおよび２−エトキシエチルであり、好ましくは、Ｒ^１はメチルである。

Ｒ^２はＯ（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_１０アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。好ましくは、Ｒ^２はＯ（Ｃ_１〜Ｃ_６アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_６アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_６アルキル）、ＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_６アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_６アルキル）から選択され、Ｃ_１〜Ｃ_６アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。Ｒ^２の例は、メトキシ、エトキシ、ｎ−プロポキシ、ｎ−ブトキシ、２−メトキシエトキシ、２−エトキシエトキシなどのアルコキシ；ホルメート、アセテート、１−プロピオネート、１−ブタノエートなどのカルボキシレート；メチルカーボネート、エチルカーボネート、ｎ−プロピルカーボネートおよびｎ−ブチルカーボネートのようなカーボネート基；ならびにメチルスルホネート、エチルスルホネート、ｎ−プロピルスルホネートおよびｎ−ブチルスルホネートのようなアルキルスルホネートである。

本発明の一実施形態によれば、本発明による電解質組成物は少なくとも１種の式（Ｉ）の化合物を含み、式中Ｒ^１はＣ_１〜Ｃ_１０アルキルから選択され、Ｒ^２はＯ（Ｃ_１〜Ｃ_１０アルキル）から選択され、好ましくは、Ｒ^１はＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２はＯ（Ｃ_１〜Ｃ_６アルキル）から選択され、アルキルは、１個または複数個のＦで置換されていてもよく、Ｏと直接は結合していないアルキルの１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。一例は２−メトキシ安息香酸メチルである。

本発明の別の実施形態によれば、電解質組成物は、少なくとも１種の式（Ｉ）の化合物を含み、式中Ｒ^１はＣ_１〜Ｃ_１０アルキルから選択され、Ｒ^２はＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）から選択され、好ましくは、Ｒ^１はＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２はＯＣ（Ｏ）（Ｃ_１〜Ｃ_６アルキル）から選択され、アルキルは、１個または複数個のＦで置換されていてもよく、Ｏと直接は結合していないアルキルの１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。一例はアセチルサリチル酸メチルである。

本発明の別の実施形態によれば、電解質組成物は、少なくとも１種の式（Ｉ）の化合物を含み、式中Ｒ^１はＣ_１〜Ｃ_１０アルキルから選択され、Ｒ^２はＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、好ましくは、Ｒ^１はＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２はＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_６アルキル）から選択され、アルキルは、１個または複数個のＦで置換されていてもよく、Ｏと直接は結合していないアルキルの１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。

本発明のさらなる実施形態によれば、本発明による電解質組成物は、少なくとも１種の式（Ｉ）の化合物を含み、式中Ｒ^１はＣ_１〜Ｃ_１０アルキルから選択され、Ｒ^２はＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_１０アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、好ましくは、Ｒ^１はＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２はＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_６アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_６アルキル）から選択され、アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい。

たとえば、本発明による電解質組成物は、アセチルサリチル酸メチルおよび２−メトキシ安息香酸メチルから選択される少なくとも１種の式（Ｉ）の化合物を含有することができる。

本発明による電解質組成物中の少なくとも１種の式（Ｉ）の化合物の濃度は通常、電解質組成物の総質量に対して０．１〜２０質量％の範囲にあるが、好ましくは電解質組成物の総質量に対して１〜１０質量％の範囲、より好ましくは２〜５質量％の範囲にある。

式（Ｉ）の化合物

（式中、
Ｒ^１はＣ_１〜Ｃ_１０アルキルから選択され、
Ｒ^２はＯ（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_１０アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、
Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい）は、
好ましいとして上述したような化合物を含め、電解質組成物中の過充電保護添加剤として使用することができる。したがって、本発明のさらなる目的は、上述のような式（Ｉ）の化合物の、電解質組成物における過充電保護添加剤として使用することである。それに応じて、式（Ｉ）の化合物を電解質組成物における過充電保護添加剤として使用する場合、典型的な濃度は、電解質組成物の総質量に対して０．１〜２０質量％、好ましくは１〜１０質量％、最も好ましくは２〜５質量％である。電気化学セルにおいて、好ましくはリチウム電池において、より好ましくはリチウムイオン電池において電解質組成物を使用する。

本発明による電解質組成物は、少なくとも１種のさらなる添加剤を含有することができる。さらなる添加剤は、ＳＥＩ形成添加剤、難燃剤、追加の過充電保護添加剤、湿潤剤、ＨＦおよび／またはＨ_２Ｏ捕捉剤、ＬｉＰＦ_６塩用安定剤、イオン救済促進剤、腐食防止剤、ゲル化剤等から選択することができる。

難燃剤の例は、シクロホスファゼン、ホスホロアミド、アルキルおよび／またはアリール三置換ホスフェート、アルキルおよび／またはアリール二または三置換ホスファイト、アルキルおよび／またはアリール二置換ホスホネート、アルキルおよび／またはアリール三置換ホスフィン、ならびにこれらのフッ素化誘導体のような有機リン化合物である。

ＨＦおよび／またはＨ_２Ｏ捕捉剤の例は、任意にハロゲン化環式および非環式シリルアミンである。

好ましくは、本発明による電解質組成物は、少なくとも１種のＳＥＩ形成添加剤および／または少なくとも１種の追加の過充電保護添加剤を含有する。

本発明によるＳＥＩ形成添加剤は、電極上で分解して電極上に不動態層を形成する化合物であって、この不動態層により電解質および／または電極の劣化が防止される。このようにして、電池の寿命が著しく延びる。ＳＥＩ形成添加剤は多くの場合、膜形成添加剤とも称される。好ましくは、ＳＥＩ形成添加剤により、アノード上に不動態層が形成される。アノードは、本発明の文脈において、電池の負極として理解される。好ましくは、アノードの還元電位は、リチウム挿入黒鉛アノードなどのリチウムに対して１ボルト以下である。化合物がアノード膜形成添加剤として適格であるかどうかを判断するために、黒鉛電極と、リチウムイオン含有カソード、たとえば、リチウム−コバルト酸化物と、前記化合物少量、典型的には電解質組成物の０．１〜１０質量％、好ましくは電解質組成物の０．２〜５質量％とを含有する電解質とを備える電気化学セルを製造することができる。アノードとカソードとの間に電圧を印加すると、０．５Ｖ〜２Ｖで電気化学セルの微分容量が記録される。前記電圧範囲において、下記サイクルのいずれでもない、または原則的に下記サイクルのいずれでもない最初のサイクル中に有意な微分容量、たとえば、１Ｖで−１５０ｍＡｈ／Ｖが観測された場合、化合物はＳＥＩ形成添加剤と見なされる。

本発明によれば、電解質組成物は好ましくは、少なくとも１種のＳＥＩ形成添加剤を含有する。ＳＥＩ形成添加剤は、当業者には公知である。より好ましくは、電解質組成物は、炭酸ビニレンや炭酸メチルビニレンなど炭酸ビニレンおよびその誘導体、モノフルオロエチレンカーボネートやｃｉｓ−およびｔｒａｎｓ−ジフルオロカーボネートなどフッ素化炭酸エチレンおよびその誘導体、プロパンスルトンおよびその誘導体、亜硫酸エチレンおよびその誘導体、オキサレート含有化合物、たとえばシュウ酸リチウム、シュウ酸ジメチルを含むオキサラトボレート、ビス（オキサラト）ホウ酸リチウム、ジフルオロ（オキサラト）ホウ酸リチウム、およびビス（オキサラト）ホウ酸アンモニウム、およびテトラフルオロ（オキサラト）リン酸リチウムを含むオキサラトリン酸塩、ならびに式（ＩＩ）のカチオン

（式中、
ＸはＣＨ_２またはＮＲ’であり、
Ｒ^３はＣ_１〜Ｃ_６アルキルから選択され、
Ｒ^４は−（ＣＨ_２）_ｕ−ＳＯ_３−（ＣＨ_２）_Ｖ−Ｒ’’から選択され、
−ＳＯ_３−は−Ｏ−Ｓ（Ｏ）_２−または−Ｓ（Ｏ）_２−Ｏ−、好ましくは−ＳＯ_３−は−Ｏ−Ｓ（Ｏ）_２−であり、
ｕは１〜８の整数であり、好ましくは、ｕは２、３または４であり、−（ＣＨ_２）_ｕ−アルキレン鎖の、Ｎ原子および／またはＳＯ_３基と直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよく、−（ＣＨ_２）_ｕ−アルキレン鎖の隣接する２個のＣＨ_２基は、Ｃ−Ｃ二重結合で置き換えられていてもよいが、好ましくは−（ＣＨ_２）_ｕ−アルキレン鎖は置換されず、ｕｕは１〜８の整数であり、好ましくは、ｕは２、３または４であり、
ｖは１〜４の整数であり、好ましくは、ｖは０であり、
Ｒ’はＣ_１〜Ｃ_６アルキルから選択され、
Ｒ’’は、１個または複数個のＦを含有していてもよいＣ_１〜Ｃ_２０アルキル、Ｃ_２〜Ｃ_２０アルケニル、Ｃ_２〜Ｃ_２０アルキニル、Ｃ_６〜Ｃ_１２アリールおよびＣ_６〜Ｃ_２４アラルキルから選択され、アルキル、アルケニル、アルキニルおよびアラルキルの、ＳＯ_３基と直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよく、好ましくは、Ｒ’’は、１個または複数個のＦを含有していてもよいＣ_１〜Ｃ_６アルキル、Ｃ_２〜Ｃ_４アルケニルおよびＣ_２〜Ｃ_４アルキニルから選択され、アルキル、アルケニル、アルキニルおよびアラルキルの、ＳＯ_３基と直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよく、Ｒ’’の好ましい例としては、メチル、エチル、トリフルオロメチル、ペンタフルオロメチル、ｎ−プロピル、ｎ−ブチル、ｎ−へキシル、エテニル、エチニル、アリルまたはプロパ−１−イン−イルが挙げられる）と
ビスオキサラトホウ酸イオン、ジフルオロ（オキサラト）ホウ酸イオン、［Ｆ_ｚＢ（Ｃ_ｍＦ_２ｍ＋１）_４−ｚ］⁻、［ＦｙＰ（Ｃ_ｍＦ_２ｍ＋１）_６−ｙ］⁻、（Ｃ_ｍＦ_２ｍ＋１）_２Ｐ（Ｏ）Ｏ］⁻、［Ｃ_ｍＦ_２ｍ＋１Ｐ（Ｏ）Ｏ_２］^２−、［Ｏ−Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１］⁻、［Ｏ−Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）_２］⁻、［Ｎ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）_２］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）（Ｃ（Ｏ）Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）（Ｓ（Ｏ）_２Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２Ｆ）_２］⁻、［Ｃ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）_３］⁻、［Ｃ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）_３］⁻（式中、ｍは１〜８の整数であり、ｚは１〜４の整数であり、ｙは１〜６の整数である）から選択されるアニオンとを含有するイオン化合物から選択される少なくとも１種のＳＥＩ形成を含有する。

好ましいアニオンは、ビスオキサラトホウ酸イオン、ジフルオロ（オキサラト）ホウ酸イオン、［Ｆ_３Ｂ（ＣＦ_３）］⁻、［Ｆ_３Ｂ（Ｃ_２Ｆ_５）］⁻、［ＰＦ_６］⁻、［Ｆ_３Ｐ（Ｃ_２Ｆ_５）_３］⁻、［Ｆ_３Ｐ（Ｃ_３Ｆ_７）_３］⁻、［Ｆ_３Ｐ（Ｃ_４Ｆ_９）_３］⁻、［Ｆ_４Ｐ（Ｃ_２Ｆ_５）_２］⁻、［Ｆ_４Ｐ（Ｃ_３Ｆ_７）_２］⁻、［Ｆ_４Ｐ（Ｃ_４Ｆ_９）_２］⁻、［Ｆ_５Ｐ（Ｃ_２Ｆ_５）］⁻、［Ｆ_５Ｐ（Ｃ_３Ｆ_７）］⁻または［Ｆ_５Ｐ（Ｃ_４Ｆ_９）］⁻、［（Ｃ_２Ｆ_５）_２Ｐ（Ｏ）Ｏ］⁻、［（Ｃ_３Ｆ_７）_２Ｐ（Ｏ）Ｏ］⁻または［（Ｃ_４Ｆ_９）_２Ｐ（Ｏ）Ｏ］⁻、［Ｃ_２Ｆ_５Ｐ（Ｏ）Ｏ_２］^２−、［Ｃ_３Ｆ_７Ｐ（Ｏ）Ｏ_２］^２−、［Ｃ_４Ｆ_９Ｐ（Ｏ）Ｏ_２］^２−、［Ｏ−Ｃ（Ｏ）ＣＦ_３］⁻、［Ｏ−Ｃ（Ｏ）Ｃ_２Ｆ_５］⁻、［Ｏ−Ｃ（Ｏ）Ｃ_４Ｆ_９］⁻、［Ｏ−Ｓ（Ｏ）_２ＣＦ_３］⁻、［Ｏ−Ｓ（Ｏ）_２Ｃ_２Ｆ_５］⁻、［Ｎ（Ｃ（Ｏ）Ｃ_２Ｆ_５）_２］⁻、［Ｎ（Ｃ（Ｏ）（ＣＦ_３）_２］⁻、［Ｎ（Ｓ（Ｏ）_２ＣＦ_３）_２］⁻、［Ｎ（Ｓ（Ｏ）_２Ｃ_２Ｆ_５）_２］⁻、［Ｎ（Ｓ（Ｏ）_２Ｃ_３Ｆ_７）_２］⁻、［Ｎ（Ｓ（Ｏ）_２ＣＦ_３）（Ｓ（Ｏ）_２Ｃ_２Ｆ_５）］⁻、［Ｎ（Ｓ（Ｏ）_２Ｃ_４Ｆ_９）_２］⁻、［Ｎ（Ｃ（Ｏ）ＣＦ_３）（Ｓ（Ｏ）_２ＣＦ_３）］⁻、［Ｎ（Ｃ（Ｏ）Ｃ_２Ｆ_５）（Ｓ（Ｏ）_２ＣＦ_３）］⁻または［Ｎ（Ｃ（Ｏ）ＣＦ_３）（Ｓ（Ｏ）_２−Ｃ_４Ｆ_９）］⁻、［Ｎ（Ｃ（Ｏ）ＣＦ_３）（Ｃ（Ｏ）Ｆ）］⁻、［Ｎ（Ｃ（Ｏ）Ｃ_２Ｆ_５）（Ｃ（Ｏ）Ｆ）］⁻、［Ｎ（Ｃ（Ｏ）Ｃ_３Ｆ_７）（Ｃ（Ｏ）Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２ＣＦ_３）（Ｓ（Ｏ）_２Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２Ｃ_２Ｆ_５）（Ｓ（Ｏ）_２Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２Ｃ_４Ｆ_９）（Ｓ（Ｏ）_２Ｆ）］⁻、［Ｃ（Ｃ（Ｏ）ＣＦ_３）_３］⁻、［Ｃ（Ｃ（Ｏ）Ｃ_２Ｆ_５）_３］⁻または［Ｃ（Ｃ（Ｏ）Ｃ_３Ｆ_７）_３］⁻、［Ｃ（Ｓ（Ｏ）_２ＣＦ_３）_３］⁻、［Ｃ（Ｓ（Ｏ）_２Ｃ_２Ｆ_５）_３］⁻ならびに［Ｃ（Ｓ（Ｏ）_２Ｃ_４Ｆ_９）_３］⁻である。

より好ましくは、アニオンは、ビスオキサラトホウ酸イオン、ジフルオロ（オキサラト）ホウ酸イオン、ＣＦ_３ＳＯ_３ ⁻および［ＰＦ_３（Ｃ_２Ｆ_５）_３］⁻から選択される。

本明細書中で使用する用語「Ｃ_２〜Ｃ_２０アルケニル」とは、自由原子価を１つ有する炭素数２〜２０の直鎖または分岐不飽和炭化水素基を指す。不飽和とは、アルケニル基がＣ−Ｃ二重結合を少なくとも１個含有することを意味する。Ｃ_２〜Ｃ_６アルケニルとしては、たとえば、エテニル、１−プロペニル、２−プロペニル、１−ｎ−ブテニル、２−ｎ−ブテニル、イソ−ブテニル、１−ペンテニル、１−ヘキセニル、１−ヘプテニル、１−オクテニル、１−ノネニル、１−デセニル等が挙げられる。好ましくはＣ_２〜Ｃ_１０アルケニル基、より好ましくはＣ_２〜Ｃ_６アルケニル基、さらにより好ましくはＣ_２〜Ｃ_４アルケニル基、特に、エテニルおよび１−プロペン−３−イル（アリル）である。

本明細書中で使用する用語「Ｃ_２〜Ｃ_２０アルキニル」とは、自由原子価を１つ有する炭素数２〜２０の直鎖または分岐不飽和炭化水素基であって、炭化水素基がＣ−Ｃ三重結合を少なくとも１個含有するものを指す。Ｃ_２〜Ｃ_６アルキニルとしては、たとえば、エチニル、１−プロピニル、２−プロピニル、１−ｎ−ブチニル、２−ｎ−ブチニル、イソ−ブチニル、１−ペンチニル、１−ヘキシニル、−ヘプチニル、１−オクチニル、１−ノニニル、１−デチニル等が挙げられる。好ましくはＣ_２〜Ｃ_１０アルキニル、より好ましくはＣ_２〜Ｃ_６アルキニル、さらにより好ましくはＣ_２〜Ｃ_４アルキニル、特に、エチニルおよび１−プロピン−３−イル（プロパルギル）である。

本明細書中で使用する用語「Ｃ_６〜Ｃ_１２アリール」とは、自由原子価を１つ有する６〜１２員芳香族炭化水素環または縮合環を示す。Ｃ_６〜Ｃ_１２アリールの例はフェニルおよびナフチルである。好ましくはフェニルである。

本明細書中で使用する用語「Ｃ_７〜Ｃ_２４アラルキル」とは、１個または複数個のＣ_１〜Ｃ_６アルキルによって置換されている６〜１２員芳香族炭化水素環または縮合環を示す。Ｃ_７〜Ｃ_２４アラルキル基は合計７〜２４個のＣ原子を含有し、自由原子価を１つ有する。この自由原子価は、芳香族環に、またはＣ_１〜Ｃ_６アルキル基に位置することができ、すなわち、Ｃ_７〜Ｃ_２４アラルキル基は、アラルキル基の芳香族部分またはアルキル部分を介して結合することができる。Ｃ_７〜Ｃ_２４アラルキルの例は、メチルフェニル、ベンジル、１，２−ジメチルフェニル、１，３−ジメチルフェニル、１，４−ジメチルフェニル、エチルフェニル、２−プロピルフェニル等である。

式（ＩＩ）の化合物およびそれらの製造については、ＷＯ２０１３／０２６８５４Ａ１に詳細に記載されている。本発明による好ましい式（ＩＩ）化合物の例は、ＷＯ２０１３／０２６８５４Ａ１の１２ページ２１行目から１５ページ１３行目に開示されている。

好ましいＳＥＩ形成添加剤は、オキサラトホウ酸塩、フッ素化炭酸エチレンおよびその誘導体、炭酸ビニレンおよびその誘導体、ならびに式（ＩＩ）の化合物である。より好ましくは、ビス（オキサラト）ホウ酸リチウム、炭酸ビニレン、モノフルオロエチレンカーボネートおよび式（ＩＩ）の化合物、特に、モノフルオロエチレンカーボネートおよび式（ＩＩ）の化合物である。

好ましくは、電解質組成物は、式（ＩＩＩ）の化合物

（Ｒ^５は、Ｆ、Ｃｌ、Ｂｒ、Ｉ、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルから互いに独立に選択される１種または複数種の置換基によって置換されていてもよいシクロへキシルまたはＣ_６〜Ｃ_１２アリールであり、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルは、Ｆ、Ｃｌ、ＢｒおよびＩから互いに独立に選択される１種または複数種の置換基によって置換されていてもよく、
Ｒ^６、Ｒ^７、Ｒ^８、Ｒ^９およびＲ^１０は同一であっても異なっていてもよく、Ｈ、Ｆ、Ｃｌ、Ｂｒ、Ｉ、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルから互いに独立に選択され、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルは、Ｆ、Ｃｌ、ＢｒおよびＩから互いに独立に選択される１種または複数種の置換基によって置換されていてもよい）
から選択される少なくとも１種の追加の過充電保護添加剤を含有する。

式（ＩＩＩ）の化合物の例は、シクロへキシルベンゼン、ビフェニル、ｏ−テルフェニルおよびｐ−テルフェニルであるが、式（ＩＩＩ）の好ましい化合物はシクロへキシルベンゼンおよびビフェニルである。

本発明によれば、電解質組成物は通常、電解質組成物の総質量に対して一般式（ＩＩＩ）の化合物を少なくとも０．１質量％含有する。式（ＩＩＩ）の化合物が、電解質組成物の総質量の１０質量％を超えて存在する場合、さらなる改善を認めることができない。好ましくは、一般式（ＩＩＩ）の化合物が電解質組成物の総質量の１〜１０質量％、特に、電解質組成物の総質量の１〜５質量％存在する。

さらなる添加剤として添加する化合物は、電解質組成物において、また電解質組成物を含むデバイスにおいて複数の効果を有することがある。たとえば、オキサラトホウ酸リチウムは、ＳＥＩ形成を増進する添加剤として添加することができるが、導電性塩として添加することもできる。

本発明の一実施形態によれば、電解質組成物は、少なくとも１種の式（Ｉ）の化合物と、少なくとも１種のＳＥＩ形成添加剤と、少なくとも１種の式（ＩＩＩ）の追加の過充電保護添加剤とを、すべて上述のように、または好ましいとして記載されているように含有する。

化学的に見ると、電解質組成物は、自由イオンを含み、結果として導電性である任意の組成物である。最も典型的な電解質組成物はイオン溶液であるが、溶融電解質組成物および固体電解質組成物も同様に可能である。したがって、本発明の電解質が、主に、溶解および／または溶融状態で存在している少なくとも１種の物質の存在、すなわち、イオン種の移動によって支持される導電性により、導電媒体となる。

本発明の電解質組成物は、好ましくは作動状態で液体である。より好ましくは、電解質組成物は１バールおよび２５℃で液体、さらにより好ましくは、電解質組成物は１バールおよび１５℃で液体、特に、電解質組成物は１バールおよび−３０℃で液体、さらにより好ましくは、電解質組成物は１バールおよび−５０℃で液体である。

電解質組成物は、好ましくは少なくとも１種の非プロトン性有機溶媒を、より好ましくは少なくとも２種の非プロトン性有機溶媒を含有する。一実施形態によれば、電解質組成物は最大１０種の非プロトン性有機溶媒を含有することができる。

この少なくとも１種の非プロトン性有機溶媒は、好ましくは環式および非環式有機カーボネート、ジ−Ｃ_１〜Ｃ_１０アルキルエーテル、ジ−Ｃ_１〜Ｃ_４−アルキル−Ｃ_２〜Ｃ_６アルキレンエーテルおよびポリエーテル、環式エーテル、環式および非環式アセタールおよびケタール、オルトカルボン酸エステル、カルボン酸の環式および非環式エステル、環式および非環式スルホン、ならびに環式および非環式のニトリルおよびジニトリルから選択される。

より好ましくは、この少なくとも１種の非プロトン性有機溶媒は、環式および非環式カーボネート、ジ−Ｃ_１〜Ｃ_１０アルキルエーテル、ジ−Ｃ_１〜Ｃ_４−アルキル−Ｃ_２〜Ｃ_６アルキレンエーテルおよびポリエーテル、環式および非環式アセタールおよびケタール、ならびにカルボン酸の環式および非環式エステルから選択され、さらにより好ましくは、電解質組成物は、環式および非環式カーボネートから選択される少なくとも１種の非プロトン性有機溶媒を含有し、最も好ましくは、電解質組成物は、環式および非環式カーボネートから選択される少なくとも２種の非プロトン性有機溶媒を含有し、特に好ましくは、電解質組成物は、環式カーボネートから選択される少なくとも１種の非プロトン性溶媒と、非環式カーボネートから選択される少なくとも１種の非プロトン性有機溶媒とを含有する。

非プロトン性有機溶媒は、部分的にハロゲン化してもよく、たとえば、部分的にフッ素化、部分的に塩素化、または部分的に臭素化してもよく、好ましくは部分的にフッ素化することができる。「部分的にハロゲン化する」とは、それぞれの分子の１個または複数個のＨがハロゲン原子によって、たとえば、Ｆ、ＣｌまたはＢｒによって置換されていることを意味する。Ｆによる置換が優先される。少なくとも１種の溶媒は、部分的にハロゲン化されている非プロトン性有機溶媒および非ハロゲン化非プロトン性有機溶媒から選択することができ、すなわち、電解質組成物は、部分的にハロゲン化されている非プロトン性有機溶媒および非ハロゲン化非プロトン性有機溶媒の混合物を含有することができる。

環式カーボネートの例は炭酸エチレン（ＥＣ）、炭酸プロピレン（ＰＣ）および炭酸ブチレン（ＢＣ）であるが、アルキレン鎖の１個または複数個のＨが、Ｆおよび／またはＣ_１〜Ｃ_４アルキル基によって置換されていてもよく、たとえば、４−メチルエチレンカーボネート、モノフルオロエチレンカーボネート（ＦＥＣ）ならびにｃｉｓ−およびｔｒａｎｓ−ジフルオロエチレンカーボネートとなる。好ましい環式カーボネートは炭酸エチレン、モノフルオロエチレンカーボネートおよび炭酸プロピレン、特に、炭酸エチレンである。

非環式カーボネートの例はジ−Ｃ_１〜Ｃ_１０−アルキルカーボネートであるが、各アルキル基は互いに独立に選択され、好ましくはジ−Ｃ_１〜Ｃ_４−アルキルカーボネートである。例が、たとえば、炭酸ジエチル（ＤＥＣ）、炭酸エチルメチル（ＥＭＣ）、炭酸ジメチル（ＤＭＣ）および炭酸メチルプロピルである。好ましい非環式カーボネートは、炭酸ジエチル（ＤＥＣ）、炭酸エチルメチル（ＥＭＣ）、炭酸ジメチル（ＤＭＣ）である。

本発明の一実施形態において、電解質組成物は、非環式有機カーボネートと環式有機カーボネートとの混合物を、質量比１：１０〜１０：１、好ましくは３：１〜１：１で含有する。

本発明によれば、ジ−Ｃ_１〜Ｃ_１０−アルキルエーテルの各アルキル基は、他とは独立に選択される。ジ−Ｃ_１〜Ｃ_１０−アルキルエーテルの例は、ジメチルエーテル、エチルメチルエーテル、ジエチルエーテル、メチルプロピルエーテル、ジイソプロピルエーテルおよびジ−ｎ−ブチルエーテルである。

ジ−Ｃ_１〜Ｃ_４−アルキル−Ｃ_２〜Ｃ_６−アルキレンエーテルの例は、１，２−ジメトキシエタン、１，２−ジエトキシエタン、ジグライム（ジエチレングリコールジメチルエーテル）、トリグライム（トリエチレングリコールジメチルエーテル）、テトラグライム（テトラエチレングリコールジメチルエーテル）およびジエチレングリコールジエチルエーテルである。

適切なポリエーテルの例は、ポリアルキレングリコール、好ましくはポリ−Ｃ_１〜Ｃ_４−アルキレングリコール、とりわけポリエチレングリコールである。ポリエチレングリコールは、１種または複数種のＣ_１〜Ｃ_４−アルキレングリコールを、共重合の形で最大２０ｍｏｌ％含むことができる。ポリアルキレングリコールは、好ましくはジメチルまたはジエチルで末端が覆われているポリアルキレングリコールである。適切なポリアルキレングリコールの、とりわけ適切なポリエチレングリコールの分子量Ｍ_ｗは、少なくとも４００ｇ／ｍｏｌでよい。適切なポリアルキレングリコールの、とりわけ適切なポリエチレングリコールの分子量Ｍ_ｗは、最大で５００００００ｇ／ｍｏｌ、好ましくは最大２００００００ｇ／ｍｏｌでよい。

環式エーテルの例は、１，４−ジオキサン、テトラヒドロフラン、および２−メチルテトラヒドロフランのようなそれらの誘導体である。

非環式アセタールの例は、１，１−ジメトキシメタンおよび１，１−ジエトキシメタンである。環式アセタールの例は、１，３−ジオキサン、１，３−ジオキソラン、およびメチルジオキソランなどのそれらの誘導体である。

非環式オルトカルボン酸エステルの例は、トリ−Ｃ_１〜Ｃ_４アルコキシメタン、特にトリメトキシメタンおよびトリエトキシメタンである。適切な環式オルトカルボン酸エステルの例は、１，４−ジメチル−３，５，８−トリオキサビシクロ［２．２．２］オクタンおよび４−エチル−１−メチル−３，５，８−トリオキサビシクロ［２．２．２］オクタンである。

カルボン酸の非環式エステルの例は、ギ酸エチルおよびギ酸メチル、酢酸エチルおよび酢酸メチル、プロピオン酸エチルおよびプロピオン酸メチル、ブタン酸エチルおよびブタン酸メチル、ならびにプロパン二酸１，３−ジメチルのようなジカルボン酸のエステルである。カルボン酸の環式エステル（ラクトン）の一例は、γ−ブチロラクトンである。

環式および非環式スルホンの例は、エチルメチルスルホン、ジメチルスルホンおよびテトラヒドロチオフェン−Ｓ，Ｓ−ジオキシド（スルホラン）である。

環式および非環式ニトリルおよびジニトリルの例は、アジポニトリル、アセトニトリル、プロピオニトリルおよびブチロニトリルである。

本発明の電解質組成物の含水量は、好ましくは電解質組成物の質量に対して１００ｐｐｍ未満、より好ましくは５０ｐｐｍ未満、最も好ましくは３０ｐｐｍ未満である。含水量は、たとえば、ＤＩＮ５１７７７またはＩＳＯ７６０：１９７８に詳細に記載されているカールフィッシャーによる滴定によって決定することができる。

本発明の電解質組成物のＨＦ含有量は、好ましくは電解質組成物の質量に対して６０ｐｐｍ未満、より好ましくは４０ｐｐｍ未満、最も好ましくは２０ｐｐｍ未満である。ＨＦ含有量は、電位差測定またはポテンシオグラフ滴定法による滴定によって決定することができる。

本発明の電解質組成物は、少なくとも１種の導電性塩を含有する。電解質組成物は、電気化学セルにおいて起こる電気化学反応に関与するイオンを移動させる媒体として機能する。電解質内に存在する（１種または複数種の）導電性塩は通常、（１種または複数種の）非プロトン性有機溶媒中で溶媒和される。好ましくは、導電性塩はリチウム塩である。導電性塩は、好ましくは以下からなる群から選択される。

・ｘが０〜６の範囲の整数であり、ｙが１〜２０の範囲の整数であるＬｉ［Ｆ_６−ｘＰ（Ｃ_ｙＦ_２ｙ＋１）_ｘ］、
各Ｒ^Ｉが、Ｆ、Ｃｌ、Ｂｒ、Ｉ、Ｃ_１〜Ｃ_４アルキル、Ｃ_２〜Ｃ_４アルケニル、Ｃ_２〜Ｃ_４アルキニル、ＯＣ_１〜Ｃ_４アルキル、ＯＣ_２〜Ｃ_４アルケニルおよびＯＣ_２〜Ｃ_４アルキニルから互いに独立に選択され、アルキル、アルケニルおよびアルキニルは１個または複数個のＯＲ^ＩＩＩによって置換されていてもよく、Ｒ^ＩＩＩはＣ_１〜Ｃ_６アルキル、Ｃ_２〜Ｃ_６アルケニル、Ｃ_２〜Ｃ_６アルキニルから選択され、
（ＯＲ^ＩＩＯ）が、１，２−もしくは１，３−ジオール、１，２−もしくは１，３−ジカルボン酸または１，２−もしくは１，３−ヒドロキシカルボン酸から得られる二価の基であり、この二価の基が、両方の酸素原子を介してＢ原子と５または６員環を形成する、Ｌｉ［Ｂ（Ｒ^Ｉ）_４］、Ｌｉ［Ｂ（Ｒ^Ｉ）_２（ＯＲ^ＩＩＯ）］およびＬｉ［Ｂ（ＯＲ^ＩＩＯ）_２］、
・ＬｉＣｌＯ_４、ＬｉＡｓＦ_６、ＬｉＣＦ_３ＳＯ_３、Ｌｉ_２ＳｉＦ_６、ＬｉＳｂＦ_６、ＬｉＡｌＣｌ_４、Ｌｉ（Ｎ（ＳＯ_２Ｆ）_２）、テトラフルオロ（オキサラト）リン酸リチウム、シュウ酸リチウム、
・ｍおよびｎが以下のように定義される一般式Ｌｉ［Ｚ（Ｃ_ｎＦ_２ｎ＋１ＳＯ_２）_ｍ］の塩。

Ｚが酸素および硫黄から選択される場合、ｍ＝１、
Ｚが窒素およびリンから選択される場合、ｍ＝２、
Ｚが炭素およびケイ素から選択される場合、ｍ＝３、
ｎは１〜２０の範囲の整数である。

二価の基（ＯＲ^ＩＩＯ）が得られる適切な１，２−および１，３−ジオールは、脂肪族であっても芳香族であってもよく、たとえば、１個または複数のＦによって、かつ／あるいは少なくとも１種の直鎖または分岐非フッ素化、部分フッ素化、または完全フッ素化Ｃ_１〜Ｃ_４アルキル基によって任意に置換されている１，２−ジヒドロキシベンゼン、プロパン−１，２−ジオール、ブタン−１，２−ジオール、プロパン−１，３−ジオール、ブタン−１，３−ジオール、シクロへキシル−ｔｒａｎｓ−１，２−ジオールおよびナフタレン−２，３−ジオールから選択することができる。そのような１，２−または１，３−ジオールについての一例は、１，１，２，２−テトラ（トリフルオロメチル）−１，２−エタンジオールである。

「完全フッ素化Ｃ_１〜Ｃ_４アルキル基」とは、アルキル基のＨ原子がすべてＦによって置換されていることを意味する。

二価の基（ＯＲ^ＩＩＯ）が得られる適切な１，２−または１，３−ジカルボン酸は、脂肪族であっても芳香族であってもよく、たとえば、シュウ酸、マロン酸（プロパン−１，３−ジカルボン酸）、フタル酸またはイソフタル酸でよく、好ましくはシュウ酸である。１，２−または１，３−ジカルボン酸は、１個または複数のＦによって、かつ／あるいは少なくとも１種の直鎖または分岐非フッ素化、部分フッ素化、または完全フッ素化Ｃ_１〜Ｃ_４アルキル基によって任意に置換されている。

二価の基（ＯＲ^ＩＩＯ）が得られる適切な１，２−または１，３−ヒドロキシカルボン酸は、脂肪族であっても芳香族であってもよく、たとえば、１個または複数のＦによって、かつ／あるいは少なくとも１種の直鎖または分岐非フッ素化、部分フッ素化、または完全フッ素化Ｃ_１〜Ｃ_４アルキル基によって任意に置換されているサリチル酸、テトラヒドロサリチル酸、リンゴ酸および２−ヒドロキシ酢酸でよい。そのような１，２−または１，３−ヒドロキシカルボン酸についての例は、２，２−ビス（トリフルオロメチル）−２−ヒドロキシ−酢酸である。

Ｌｉ［Ｂ（Ｒ^Ｉ）_４］、Ｌｉ［Ｂ（Ｒ^Ｉ）_２（ＯＲ^ＩＩＯ）］およびＬｉ［Ｂ（ＯＲ^ＩＩＯ）_２］の例は、ＬｉＢＦ_４、ジフルオロオキサラトホウ酸リチウムおよびジオキサラトホウ酸リチウムである。

好ましくは、少なくとも１種の導電性塩はＬｉＰＦ_６、ＬｉＢＦ_４およびＬｉＰＦ_３（ＣＦ_２ＣＦ_３）_３から選択され、より好ましくは、導電性塩は、ＬｉＰＦ_６およびＬｉＢＦ_４から選択され、最も好ましい導電性塩はＬｉＰＦ_６である。

少なくとも１種の導電性塩は通常、少なくとも０．１ｍ／ｌの最小濃度で存在し、好ましくは少なくとも１種の導電性塩の濃度が、電解質組成物全体に対して０．５〜２ｍｏｌ／ｌである。

本発明の電解質組成物中に溶媒が存在する場合、ポリマーが含まれていることもあるが、このポリマーは、ポリフッ化ビニリデン、ポリビニリデン−ヘキサフルオロプロピレン共重合体、ポリビニリデン−ヘキサフルオロプロピレン−クロロトリフルオロエチレン共重合体、ナフィオン（Ｎａｆｉｏｎ）、ポリエチレンオキシド、メタクリル酸ポリメチル、ポリアクリロニトリル、ポリプロピレン、ポリスチレン、ポリブタジエン、ポリエチレングリコール、ポリビニルピロリドン、ポリアニリン、ポリピロールおよび／またはポリチオフェンである。これらのポリマーは、液体電解質を擬固体または固体電解質に変換し、したがってとりわけエージング中の溶媒残留を改善するために電解質に添加される。

本発明の電解質組成物は、電解質の生成の分野における当業者に公知である方法によって、一般に、対応する溶媒混合物中に導電性塩を溶解させ、上述のように本発明による式（Ｉ）の化合物と、任意に追加の添加剤とを添加することによって製造する。

本発明はさらに、上述のように、または好ましいとして記載されているように電解質組成物を備える電気化学セルを提供する。この電気化学セルは、リチウム電池であっても、二重層コンデンサであっても、またはリチウムイオンコンデンサであってもよい。

このような電気化学および電気光学デバイスの一般的な構成は、たとえば、Ｌｉｎｄｅｎ’ｓ Ｈａｎｄｂｏｏｋ ｏｆ Ｂａｔｔｅｒｉｅｓ（ＩＳＢＮ９７８−０−０７−１６２４２１−３）における電池についてなど、当業者にとって公知であってなじみ深い。

好ましくは、電気化学または電気光学デバイスはリチウム電池である。本明細書中で使用する用語「リチウム電池」は電気化学セルを意味し、アノードはリチウム金属を、またはセルの充電／放電中のある時点ではリチウムイオンを含む。アノードは、リチウム金属もしくはリチウム金属合金、リチウムを吸蔵および放出する材料、あるいは他のリチウム含有化合物を含むことができ、たとえば、リチウム電池は、リチウムイオン電池であっても、リチウム／硫黄電池であっても、またはリチウム／セレン硫黄電池であってよい。

特に好ましくは、電気化学デバイスはリチウムイオン電池、すばわち、リチウムイオンを可逆的に吸蔵および放出することができるカソード活物質を含むカソードと、リチウムイオンを可逆的に吸蔵および放出することができるアノード活物質を含むアノードとを備える二次リチウムイオン電気化学セルである。用語「二次リチウムイオン電気化学セル」および「（二次）リチウムイオン電池」は、本発明において区別なく使用する。

少なくとも１種のカソード活物質は、好ましくは、リチウム化遷移金属リン酸塩およびリチウムイオン挿入金属酸化物から選択されるリチウムイオンを吸蔵および放出することができる材料を含む。

リチウム化遷移金属リン酸塩の例はＬｉＦｅＰＯ_４およびＬｉＣｏＰＯ_４であり、リチウムイオン挿入金属酸化物の例はＬｉＣｏＯ_２、ＬｉＮｉＯ_２、一般式Ｌｉ_{（１＋ｚ）}［Ｎｉ_ａＣｏ_ｂＭｎ_ｃ］_{（１−ｚ）}Ｏ_２＋ｅの層構造を有する混合遷移金属酸化物（式中、ｚは０〜０．３、ａ、ｂおよびｃは同じであっても異なっていてもよく、独立に０〜０．８であり、ａ＋ｂ＋ｃ＝１および−０．１≦ｅ≦０．１である）、ならびにＬｉＭｎＯ_４および一般式Ｌｉ_１＋ｔＭ_２−ｔＯ_４−ｄのスピネル（式中、ｄ＝０〜０．４、ｔは０〜０．４、ＭはＭｎと、ＣｏおよびＮｉからなる群から選択される少なくとも１種のさらなる金属とである）のようなマンガン含有スピネル、ならびにＬｉ_{（１＋ｇ）}［Ｎｉ_ｈＣｏ_ｉＡｌ_ｊ］_{（１−ｇ）}Ｏ_２＋ｋである。ｇ、ｈ、ｉ、ｊおよびｋについての典型的な値は、ｇ＝０、ｈ＝０．８〜０．８５、ｉ＝０．１５〜０．２０、ｊ＝０．０２〜０．０３およびｋ＝０である。

カソードは、導電性カーボンのような導電性材料と、バインダーのような通常成分とをさらに含むことができる。導電性材料およびバインダーとして適切である化合物は、当業者に公知である。たとえば、カソードは、たとえば、黒鉛、カーボンブラック、カーボンナノチューブ、グラフェン、または上記物質のうち少なくとも２種の混合物から選択される導電性多形のカーボンを含むことができる。加えて、カソードは、１種または複数種のバインダー、たとえば、ポリエチレン、ポリアクリロニトリル、ポリブタジエン、ポリプロピレン、ポリスチレン、ポリアクリレート、ポリビニルアルコール、ポリイソプレン、ならびにエチレン、プロピレン、スチレン、（メタ）アクリロニトリルおよび１，３−ブタジエンから選択される少なくとも２種のコモノマーの共重合体、とりわけ、スチレン−ブタジエン共重合体、ならびにポリ塩化ビニリデン、ポリ塩化ビニル、ポリフッ化ビニル、ポリフッ化ビニリデン（ＰＶｄＦ）、ポリテトラフルオロエチレン、テトラフルオロエチレンとヘキサフルオロプロピレンとの共重合体、テトラフルオロエチレンと、フッ化ビニリデンと、ポリアクリロニトリルとの共重合体のようなハロゲン化（コ）ポリマーのような１種または複数種の有機ポリマーを含むことができる。

本発明のリチウム電池内に含まれるアノードは、リチウムイオンを可逆的に吸蔵および放出することができる、あるいはリチウムと合金を形成することが可能であるアノード活物質を含む。特に、リチウムイオンを可逆的に吸蔵および放出することができる炭素質材料を、アノード活物質として使用することができる。適切な炭素質材料が、黒鉛材料、特に、天然黒鉛、黒鉛化コークス、黒鉛化ＭＣＭＢ、黒鉛化ＭＰＣＦなどの結晶性炭素、コークス、１５００℃未満で焼成されたメソカーボンマイクロビーズ（ＭＣＭＢ）、メソフェーズピッチをベースとする炭素繊維（ＭＰＣＦ）などの非晶質炭素、炭素複合材、燃焼された有機ポリマー、炭素繊維などの硬質炭素および炭素アノード活物質（熱分解された炭素、コークス、黒鉛）である。

さらなるアノード活物質が、リチウム金属、またはリチウムと合金を形成することが可能である元素を含有する材料である。リチウムと合金を形成することが可能である元素を含有する材料の非限定的な例として、金属、半金属またはその合金が挙げられる。本明細書中で使用する用語「合金」は、２種以上の金属の合金も、１種または複数種の金属の、１種または複数種の半金属との合金も共に指すことを理解されたい。合金が全体として金属特性を有する場合には、非金属元素を含有することもできる。この合金の構造では、固溶体、共晶（共晶混合物）、金属間化合物またはこれらのうち２種以上が共存する。このような金属または半金属元素の例として、チタン（Ｔｉ）、スズ（Ｓｎ）、鉛（Ｐｂ）、アルミニウム、インジウム（Ｉｎ）、亜鉛（Ｚｎ）、アンチモン（Ｓｂ）、ビスマス（Ｂｉ）ガリウム（Ｇａ）、ゲルマニウム（Ｇｅ）、ヒ素（Ａｓ）、銀（Ａｇ）、ハフニウム（Ｈｆ）、ジルコニウム（Ｚｒ）、イットリウム（Ｙ）およびケイ素（Ｓｉ）が挙げられるが、これらに限定されない。長周期型元素周期表における第４族または第１４族の金属および半金属元素が好ましく、とりわけ好ましくはチタン、ケイ素およびスズであり、特にケイ素である。スズ合金の例として、ケイ素、マグネシウム（Ｍｇ）、ニッケル、銅、鉄、コバルト、マンガン、亜鉛、インジウム、銀、チタン（Ｔｉ）、ゲルマニウム、ビスマス、アンチモンおよびクロム（Ｃｒ）からなる群から選択される１種または複数種の元素を、スズ以外の第２の構成元素として有する合金が挙げられる。ケイ素合金の例として、スズ、マグネシウム、ニッケル、銅、鉄、コバルト、マンガン、亜鉛、インジウム、銀、チタン、ゲルマニウム、ビスマス、アンチモンおよびクロムからなる群から選択される１種または複数種の元素を、ケイ素以外の第２の構成元素として有する合金が挙げられる。

さらなる可能性のあるアノード活物質は、リチウムイオンを挿入することが可能なシリコンである。このシリコンは、様々な異なる形で、たとえば、ナノワイヤ、ナノチューブ、ナノ粒子、膜、ナノ多孔性シリコン、またはシリコンナノチューブの形で使用することができる。このシリコンは、集電体上に堆積させることができる。集電体は、金属線、金属グリッド、金属ウエブ、金属シート、金属箔または金属板でよい。好ましくは、集電体は金属箔、たとえば、銅箔である。当業者にとって公知である任意の技法によって、たとえば、スパッタリング技法によって、金属箔上にシリコンの薄膜を堆積させることができる。Ｓｉ薄膜電極を製造する１つの可能性が、Ｒ．Ｅｌａｚａｒｉら、Ｅｌｅｃｔｒｏｎｃｈｅｍ．Ｃｏｍｍ．２０１２，１４，２１−２４に記載されている。本発明によるアノード活物質として、シリコン／カーボン複合材を使用することも可能である。

他の可能性のあるアノード活物質が、Ｔｉのリチウムイオン挿入酸化物である。

好ましくは、アノード活物質は、リチウムイオンを可逆的に吸蔵および放出することができる炭素質材料から選択され、特に好ましくは、リチウムイオンを可逆的に吸蔵および放出することができる炭素質材料は、結晶性炭素、硬質炭素および非晶質炭素から選択され、特に黒鉛が好ましい。別の好ましい実施形態において、アノード活物質は、リチウムイオンを可逆的に吸蔵および放出することができるシリコンから選択され、好ましくは、アノードはシリコンの薄膜またはシリコン／カーボン複合材を備える。さらなる好ましい実施形態において、アノード活物質は、Ｔｉのリチウムイオン挿入酸化物から選択される。

アノードおよびカソードは、電溶媒中に極活物質と、バインダーと、任意で導電性材料と、必要に応じて増粘剤とを分散させ、集電体上にスラリー組成物をコーティングすることで、電極スラリー組成物を製造することによって作製することができる。集電体は、金属線、金属グリッド、金属ウエブ、金属シート、金属箔または金属板でよい。好ましくは、集電体は金属箔、たとえば、銅箔またはアルミニウム箔である。

本発明のリチウム電池は、それら自体は慣習的であるさらなる構成要素、たとえば、セパレータ、筐体、ケーブル接続等を含むことができる。筐体は任意の形状、たとえば、直方体または円柱状、プリズム状でよく、使用する筐体は、ポーチとして加工した金属−プラスチック複合膜である。適切なセパレータは、たとえば、ガラス繊維セパレータ、およびポリオレフィンセパレータのようなポリマーをベースとするセパレータである。

本発明のリチウム電池数個を、たとえば、直列接続または並列接続で互いに組み合わせることができる。直列接続が好ましい。本発明はさらに、デバイスにおいて、とりわけモバイル機器において上述のような本発明のリチウムイオン電池を使用する方法を提供する。モバイル機器の例は車両、たとえば、自動車、自転車、航空機、またはボートや船などの水上車両である。モバイル機器の他の例は、携帯用のデバイス、たとえば、コンピュータ、とりわけ、ラップトップコンピュータ、電話または電動工具、たとえば、工事セクター、とりわけドリル、電池駆動スクリュードライバまたは電池駆動タッカーである。しかしながら、本発明のリチウムイオン電池を、定常エネルギー貯蔵に使用することもできる。

さらなる記述がなくとも、当業者が上記説明をその最も広い範囲で利用することが可能であるものとする。したがって、好ましい所実施形態および実施例は、限定する効果が全くない単に記述的開示として解釈されるものとする。

本発明を、本発明に従うが本発明を限定しない実施例によって説明する。

１．電解質組成物
２−メトキシ安息香酸メチル（Ｍ２Ｍｂ）、アセチルサリチル酸メチル（ＭＡＳ）、ビフェニル（ＢＰ）、モノフルオロエチレンカーボネート（ＦＥＣ）、炭酸エチレン（ＥＣ）、六フッ化リン酸リチウム（ＬｉＰＦ_６）、炭酸エチルメチル（ＥＭＣ）、および１−メチル−１−｛２−［（メチルスルホニル）オキシ］エチル｝ピロリジニウムビス（オキサラト）ボレート（Ｓ２Ｂ）から電解質組成物を製造した。Ｓ２Ｂは、正確な組成を表１に示す。質量％は、電解質組成物の総質量に対してである。Ｓ２ＢはＷＯ２０１３／０２６８５４Ａ１に記載されているように製造したが、他の化合物はすべて市販の化合物であった。

２．電気化学試験

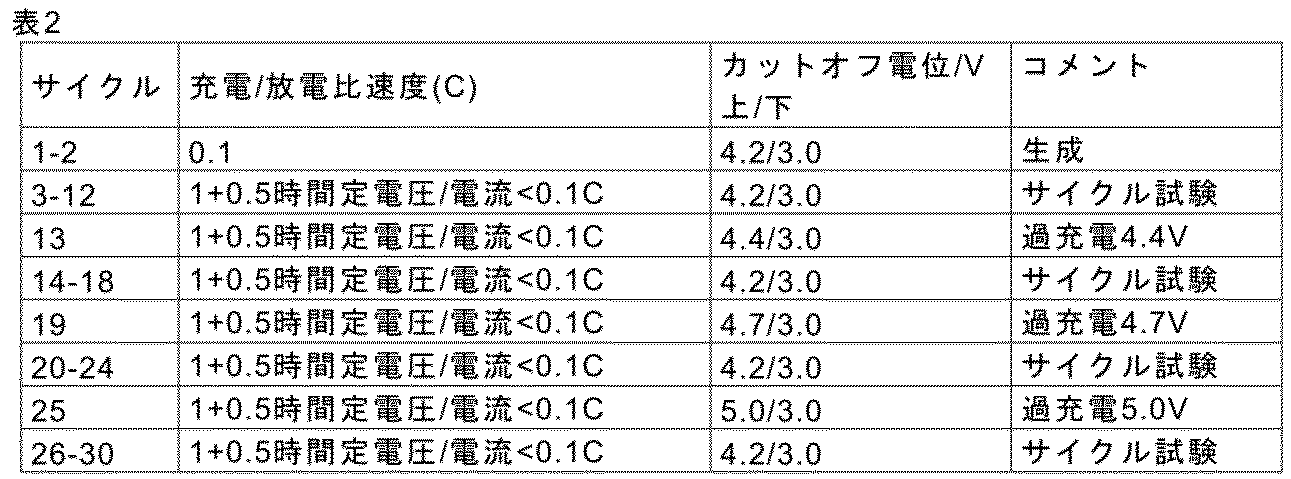

容量２ｍＡｈ／ｃｍ^２のリチウム−ニッケル−コバルト−マンガン酸化物（ＬｉＮｉ_０．３３Ｃｏ_０．３３Ｍｎ_０．３３Ｏ_２、ＮＣＭ１１１）電極および容量２．１５ｍＡｈ／ｃｍ^２の黒鉛電極を用いて、ボタンセルを作製した。セパレータとして、ガラス繊維フィルタセパレータ（Ｗｈａｔｍａｎｎ ＧＦ／Ｄ）を使用し、このセパレータに、電解質組成物それぞれの１００μｌを染み込ませた。気候室内２５℃で電気化学的測定を行った。電気化学試験には、表２に示す手順を使用した。

過充電添加剤が反応し始める場合、サイクル実験の電圧対時間プロットにおいてプラトー部分が見られる。このプラトー部分は、過充電添加剤の分解により起こる酸化ファラデー反応によって生じる。反応が開始する電圧値を、開始電圧と称する。過充電添加剤のより高い開始電圧により、電池に対するより高いカットオフ電圧が可能となって、その結果として、より高いエネルギー密度を実現することができる。

過充電添加剤の分解により、電極が不動態化され、ガスが生成される。生成されるガスを使用して、電流遮断デバイスによってセルの動作を停止させることができる。過充電反応後のセルの可能性のある不動態化が、過充電試験後のサイクル中に見られる。サイクル容量（サイクル１４〜１８または２０〜２４または２６〜３０における）は、過充電反応後に劇的に減少する。電気化学試験の結果を表４に示す。

圧力センサを備える特注電気化学セルで、ガス生成を測定した。圧力測定には、容量２ｍＡｈ／ｃｍ^２のリチウム−ニッケル−コバルト−マンガン酸化物（ＮＣＭ１１１）電極および容量２．１５ｍＡｈ／ｃｍ^２の黒鉛電極を使用した。セパレータは、ガラス繊維フィルタ（Ｗｈａｔｍａｎｎ ＧＦ／Ｄ）で、このセパレータに、電解質組成物それぞれの２００μｌを染み込ませた。圧力測定には、表３に示す試験手順を使用した。過充電反応中に測定したガス生成を表４に示す。

過充電保護の開始電位は、過充電保護添加剤としてビフェニルを含有する比較組成物よりも、過充電保護添加剤として式（Ｉ）の化合物を含有する本発明の組成物でより高い。過充電保護添加剤なしの比較組成物は、最大５Ｖまで過充電保護を示さない。

Claims (15)

1. 少なくとも１種の式（Ｉ）の化合物




   （式中、
   Ｒ^１は、Ｃ_１〜Ｃ_１０アルキルから選択され、
   Ｒ^２は、Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）およびＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、
   Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい）
   を含有する電解質組成物。
2. Ｒ^１がＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２がＯ（Ｃ_１〜Ｃ_６アルキル）から選択され、Ｃ_１〜Ｃ_６アルキルが、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基が、Ｏで置き換えられていてもよい、請求項１に記載の電解質組成物。
3. Ｒ^１がＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２がＯＣ（Ｏ）（Ｃ_１〜Ｃ_６アルキル）から選択され、
   Ｃ_１〜Ｃ_６アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい、請求項１に記載の電解質組成物。
4. Ｒ^１がＣ_１〜Ｃ_６アルキルから選択され、Ｒ^２がＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_６アルキル）から選択され、
   Ｃ_１〜Ｃ_６アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_６アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい、請求項１に記載の電解質組成物。
5. 前記少なくとも１種の式（Ｉ）の化合物が、アセチルサリチル酸メチルおよび２−メトキシ安息香酸メチルから選択される、請求項１に記載の電解質組成物。
6. 電解質組成物中の前記少なくとも１種の式（Ｉ）の化合物の濃度が、電解質組成物の総質量に対して０．１〜２０質量％の範囲にある、請求項１から５のいずれか一項に記載の電解質組成物。
7. 少なくとも１種のさらなる添加剤を含有する、請求項１から６のいずれか一項に記載の電解質組成物。
8. 少なくとも１種のＳＥＩ形成添加剤および／または少なくとも１種の追加の過充電保護添加剤を含有する、請求項１から７のいずれか一項に記載の電解質組成物。
9. 炭酸ビニレンおよびその誘導体、フッ素化炭酸エチレンおよびその誘導体、プロパンスルトンおよびその誘導体、亜硫酸エチレンおよびその誘導体、オキサレート含有化合物、ならびに式（ＩＩ）のカチオン




   （式中、
   ＸはＣＨ_２またはＮＲ’であり、
   Ｒ^３はＣ_１〜Ｃ_６アルキルから選択され、
   Ｒ^４は−（ＣＨ_２）_ｕ−ＳＯ_３−（ＣＨ_２）_Ｖ−Ｒ’’から選択され、
   −ＳＯ_３−は−Ｏ−Ｓ（Ｏ）_２−または−Ｓ（Ｏ）_２−Ｏ−であり、
   ｕは１〜８の整数であり、−（ＣＨ_２）_ｕ−アルキレン鎖の、Ｎ原子および／またはＳＯ_３基と直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよく、−（ＣＨ_２）_ｕ−アルキレン鎖の隣接する２個のＣＨ_２基は、Ｃ−Ｃ二重結合で置き換えられていてもよく、
   ｖは１〜４の整数であり、
   Ｒ’はＣ_１〜Ｃ_６アルキルから選択され、
   Ｒ’’は、１個または複数個のＦを含有していてもよいＣ_１〜Ｃ_２０アルキル、Ｃ_２〜Ｃ_２０アルケニル、Ｃ_２〜Ｃ_２０アルキニル、Ｃ_６〜Ｃ_１２アリールおよびＣ_６〜Ｃ_２４アラルキルから選択され、アルキル、アルケニル、アルキニルおよびアラルキルの、ＳＯ_３基と直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい）と
   ビス（オキサラト）ホウ酸イオン、ジフルオロ（オキサラト）ホウ酸イオン、［Ｆ_ｚＢ（Ｃ_ｍＦ_２ｍ＋１）_４−ｚ］⁻、［ＦｙＰ（Ｃ_ｍＦ_２ｍ＋１）_６−ｙ］⁻、（Ｃ_ｍＦ_２ｍ＋１）_２Ｐ（Ｏ）Ｏ］⁻、［Ｃ_ｍＦ_２ｍ＋１Ｐ（Ｏ）Ｏ_２］^２−、［Ｏ−Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１］⁻、［Ｏ−Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）_２］⁻、［Ｎ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）_２］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）］⁻、［Ｎ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）（Ｃ（Ｏ）Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）（Ｓ（Ｏ）_２Ｆ）］⁻、［Ｎ（Ｓ（Ｏ）_２Ｆ）_２］⁻、［Ｃ（Ｃ（Ｏ）−Ｃ_ｍＦ_２ｍ＋１）_３］⁻、［Ｃ（Ｓ（Ｏ）_２−Ｃ_ｍＦ_２ｍ＋１）_３］⁻（式中、ｍは１〜８の整数であり、ｚは１〜４の整数であり、ｙは１〜６の整数である）から選択されるアニオンとを含有するイオン化合物から選択される少なくとも１種のＳＥＩ形成添加剤を含有する、請求項１から８のいずれか一項に記載の電解質組成物。
10. 式（ＩＩＩ）の化合物




    （Ｒ^５は、Ｆ、Ｃｌ、Ｂｒ、Ｉ、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルから互いに独立に選択される１種または複数種の置換基によって置換されていてもよいシクロへキシルまたはＣ_６〜Ｃ_１２アリールであり、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルは、Ｆ、Ｃｌ、ＢｒおよびＩから互いに独立に選択される１種または複数種の置換基によって置換されていてもよく、
    Ｒ^６、Ｒ^７、Ｒ^８、Ｒ^９およびＲ^１０は同一であっても異なっていてもよく、Ｈ、Ｆ、Ｃｌ、Ｂｒ、Ｉ、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルから互いに独立に選択され、Ｃ_６〜Ｃ_１２アリールおよびＣ_１〜Ｃ_６アルキルは、Ｆ、Ｃｌ、ＢｒおよびＩから互いに独立に選択される１種または複数種の置換基によって置換されていてもよい）
    から選択される追加の過充電保護添加剤を含有する、請求項１から９のいずれか一項に記載の電解質組成物。
11. 少なくとも１種の非プロトン性有機溶媒を含有する、請求項１から１０のいずれか一項に記載の電解質組成物。
12. 環式および非環式カーボネート、ジ−Ｃ_１〜Ｃ_１０アルキルエーテル、ジ−Ｃ_１〜Ｃ_４−アルキル−Ｃ_２〜Ｃ_６アルキレンエーテルおよびポリエーテル、環式エーテル、環式および非環式アセタールおよびケタール、オルトカルボン酸エステル、カルボン酸の環式および非環式エステル、環式および非環式スルホン、ならびに環式および非環式のニトリルおよびジニトリルから選択される少なくとも１種の非プロトン性有機溶媒を含有する、請求項１から１１のいずれか一項に記載の電解質組成物。
13. 電気化学セル用電解質組成物中の過充電保護添加剤として、式（Ｉ）の化合物




    （式中、
    Ｒ^１は、Ｃ_１〜Ｃ_１０アルキルから選択され、
    Ｒ^２は、Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）（Ｃ_１〜Ｃ_１０アルキル）、ＯＣ（Ｏ）Ｏ（Ｃ_１〜Ｃ_１０アルキル）、ＯＳ（Ｏ）_２（Ｃ_１〜Ｃ_１０アルキル）およびＳ（Ｏ）_２Ｏ（Ｃ_１〜Ｃ_１０アルキル）から選択され、
    Ｃ_１〜Ｃ_１０アルキルは、１個または複数個のＦで置換されていてもよく、Ｃ_１〜Ｃ_１０アルキルの、Ｏと直接は結合していない１個または複数個のＣＨ_２基は、Ｏで置き換えられていてもよい）
    を使用する方法。
14. 請求項１から１２のいずれか一項に記載の前記電解質組成物を含む電気化学セル。
15. リチウム電池である、請求項１４に記載の電気化学セル。
