JP2017195072A - 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池 - Google Patents

二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池 Download PDF

Info

Publication number
JP2017195072A
JP2017195072A JP2016084090A JP2016084090A JP2017195072A JP 2017195072 A JP2017195072 A JP 2017195072A JP 2016084090 A JP2016084090 A JP 2016084090A JP 2016084090 A JP2016084090 A JP 2016084090A JP 2017195072 A JP2017195072 A JP 2017195072A
Authority
JP
Japan
Prior art keywords
secondary battery
polyurethane resin
polyol
separator
aqueous dispersion
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2016084090A
Other languages
English (en)
Other versions
JP5988344B1 (ja
Inventor
文弥 金子
Fumiya Kaneko
文弥 金子
聡哉 渡邊
Satoya Watanabe
聡哉 渡邊
宮村　岳志
Takashi Miyamura
岳志 宮村
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DKS Co Ltd
Original Assignee
Dai Ichi Kogyo Seiyaku Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dai Ichi Kogyo Seiyaku Co Ltd filed Critical Dai Ichi Kogyo Seiyaku Co Ltd
Priority to JP2016084090A priority Critical patent/JP5988344B1/ja
Application granted granted Critical
Publication of JP5988344B1 publication Critical patent/JP5988344B1/ja
Priority to KR1020187033417A priority patent/KR20190002536A/ko
Priority to CN201680084420.XA priority patent/CN109075290B/zh
Priority to PCT/JP2016/088091 priority patent/WO2017183233A1/ja
Publication of JP2017195072A publication Critical patent/JP2017195072A/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • H01M50/417—Polyolefins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/62—Polymers of compounds having carbon-to-carbon double bonds
    • C08G18/6204—Polymers of olefins
    • C08G18/6208—Hydrogenated polymers of conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/67—Unsaturated compounds having active hydrogen
    • C08G18/69—Polymers of conjugated dienes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • H01M50/423—Polyamide resins
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • H01M50/426—Fluorocarbon polymers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/443—Particulate material
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Polymers & Plastics (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Cell Separators (AREA)
  • Secondary Cells (AREA)

Abstract

【課題】 本発明によれば、増粘剤との配合安定性が良好であり、かつ耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性が良好な二次電池セパレータ用ポリウレタン樹脂水分散体が得られる。【解決手段】二次電池セパレータ用ポリウレタン樹脂水分散体であって、前記ポリウレタン樹脂が、少なくともポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）とポリイソシアネート化合物（Ｂ）の反応物である、二次電池セパレータ用ポリウレタン樹脂水分散体を用いる。【選択図】 なし

Description

本発明は、二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池に関する。
近年、ノート型パソコン、携帯電話、ＰＤＡ（Ｐｅｒｓｏｎａｌ Ｄｉｇｉｔａｌ Ａ
ｓｓｉｓｔａｎｔ）などの携帯端末の普及が著しい。これら携帯端末の電源に用いられている二次電池には、リチウムイオン二次電池を始めとする二次電池などが多用されている。一方ポリウレタン樹脂についてもその特性から幅広い分野で使用されており、二次電池についても利用が行われている（特許文献１）。
特開２０１２−００３８４１号公報
しかしながら、特許文献記載の樹脂では、二次電池セパレータ用として用いた場合に必ずしも性能を満足するものではなかった。
上記課題を解決すべく、本発明は、
（１） 二次電池セパレータ用ポリウレタン樹脂水分散体であって、
前記ポリウレタン樹脂が、少なくともポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）とポリイソシアネート化合物（Ｂ）の反応物である、
二次電池セパレータ用ポリウレタン樹脂水分散体、
（２） 前記（Ａ）が、
ポリブタジエンポリオール（Ａ１）、ポリイソプレンポリオール（Ａ２）、１分子中の水酸基が２個以上の水素添加ポリブタジエンポリオール（Ａ３）、および水素添加ポリイソプレンポリオール（Ａ４）からなる群から選ばれる一種以上である、
（１）記載の二次電池セパレータ用ポリウレタン樹脂水分散体、
（３） （１）または（２）記載のポリウレタン樹脂水分散体を用いて得られる二次電池セパレータ、
（４） 正極、負極、セパレータおよび電解液を備え、前記セパレータが（３）記載の二次電池用セパレータである、二次電池、
に関する。
本発明によれば、増粘剤との配合安定性が良好であり、かつポリウレタン樹脂水分散体から得られる皮膜の耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性がいずれも良好であることから、二次電池セパレータ用として好適に使用できる。
以下、本発明の好ましい実施の形態について説明する。
＜ポリウレタン樹脂水分散体＞
本発明のポリウレタン樹脂は、少なくともポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）とポリイソシアネート化合物（Ｂ）の反応物である。ポリオレフィン系ポリオールを使用することにより、ポリウレタン樹脂の極性が低くなることで、耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性が良好となる。
好ましくは、ポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）を含有するポリオール、ポリイソシアネート化合物（Ｂ）および必要に応じて親水基含有化合物を反応させ、必要に応じて含まれる親水基を中和、または四級化剤で四級化することでウレタンプレポリマーを得、水を用いて乳化し、さらに水または/およびポリアミンで鎖伸長反応することにより得られる。
本発明において、ポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）とは、ブタジエンやイソプレンなどの炭素数４〜１２個のジオレフィン類の重合体および共重合体、炭素数４〜１２のジオレフィンと炭素数２〜２２のα−オレフィン類の共重合体のうち、水酸基を含有している化合物である。水酸基を含有させる方法としては、特に制限されないが、例えば、ジエンモノマーを過酸化水素と反応させる方法がある。さらに、残存する二重結合を水素添加することで、飽和脂肪族化してもよい。このようなポリオレフィン系ポリオールとしては、日本曹達（株）製「ＮＩＳＳＯ−ＰＢ Ｇ」シリーズ、出光興産（株）製「Ｐｏｌｙ ｂｄ」シリーズ、「エポール」などが挙げられる。これらのうち、耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性の観点から、ポリブタジエンポリオール（Ａ１）、ポリイソプレンポリオール（Ａ２）、１分子中の水酸基が２個以上の水素添加ポリブタジエンポリオール（Ａ３）、および水素添加ポリイソプレンポリオールが好ましい（Ａ４）。これらは一種または二種以上を使用することができる。
本発明においては、ポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）以外の他のポリオールを併用しても良い。前記他のポリオールとしては、分子中に水酸基を２個以上有する化合物であれば特に限定されないが、例えば、多価アルコ−ル、ポリエ−テルポリオ−ル、ポリエステルポリオ−ル、ポリエ−テルエステルポリオ−ル、ポリカ−ボネ−トポリオ−ル、ポリアクリルポリオ−ル、ポリアセタ−ルポリオ−ル、ポリブタジエンポリオ−ル、ポリシロキサンポリオ−ル、フッ素ポリオ−ル等の分子末端または分子内に２個以上のヒドロキシル基を有する化合物などがあげられる。多価アルコ−ルとしては、特に限定されないが、例えば、エチレングリコ−ル、ジエチレングリコ−ル、ブタンジオ−ル、プロピレングリ−ル、ヘキサンジオ−ル、ビスフェノ−ルＡ、ビスフェノ−ルＢ、ビスフェノ−ルＳ、水素添加ビスフェノ−ルＡ，ジブロムビスフェノ−ルＡ，１，４−シクロヘキサンジメタノ−ル、ジヒドロキシエチルテレフタレ−ト、ハイドロキノンジヒドロキシエチルエ−テル、トリメチロ−ルプロパン、グリセリン、ペンタエリスリト−ルなどがあげられる。ポリエ−テルポリオ−ルとしては、特に限定されないが、例えば、多価アルコ−ルのアルキレン誘導体、ポリテトラメチレングリコ−ル、ポリチオエ−テルポリオ−ルなどがあげられる。ポリエステルポリオ−ル、ポリエ−テルエステルポリオ−ルとしては特に限定されないが、例えば、多価アルコ−ル、多価カルボン酸、多価カルボン酸無水物、ポリエ−テルポリオ−ル、多価カルボン酸エステルからのエステル化物、ヒマシ油ポリオ−ル、ポリカプロラクトンポリオ−ルなどがあげられる。これらのうち、ポリエ−テルポリオ−ル、ポリエステルポリオ−ルが好ましい。これらは一種または二種以上を使用することができる。また、水酸基を１つの化合物と併用しても良い。
本発明において、前記ポリオ−ル成分の数平均分子量としては、特に限定されないが、増粘剤との配合安定性および物性の観点から５０〜１０，０００が好ましく、５００〜５,０００がより好ましい。
本発明において、前記ポリイソシアネート化合物（Ｂ）としては、特に限定されないが、例えば芳香族、脂肪族、脂環族、芳香脂肪等の有機ポリイソシアネ−トがあげられる。これらのうち、耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性の観点から、脂肪族、脂環族、芳香脂肪等の有機ポリイソシアネ−ト、およびこれらの多量変性体（二量体、三量体等）や、あるいは上記した有機ポリイソシアネ−トと水との反応により生成するビウレット変性体等が好ましい。４,４’−ジシクロヘキシルメタンジイソシアネ−ト、イソホロンジイソシアネ−ト、水素添加キシリレンジイソシアネ−ト〔ビス（イソシアネナトメチル）シクロヘキサン〕、ヘキサメチレンジイソシアネ−ト、リジンジイソシアネ−ト、ノルボルナンジイソシアネ−ト、キシリレンジイソシアネ−ト等の有機ポリイソシアネ−ト、これらの変性体がより好ましい。また４,４’−ジシクロヘキシルメタンジイソシアネ−ト、イソホロンジイソシアネ−トがより好ましい。これらは一種または二種以上を使用することができる。
本発明において、前記ウレタンプレポリマーを得るために用いるイソシアネ−ト基と水酸基の割合(モル当量比)は(イソシアネ−ト基:水酸基＝)１.１以上:１であれば特に限定されないが、ウレタンプレポリマー（ｂ）を低粘度とし、また安定な乳化物を得ることができることから１．５〜３.０:１が好ましく、１．６〜２．２:１であることがより好ましい。これらの範囲であれば、増粘剤との配合安定性が良好である。
本発明において、ウレタンプレポリマーの平均分子量は、乳化性や乳化安定性の観点から、５０００以下が好ましく、４０００以下が、より好ましい。ここでいう平均分子量とは、仕込み原料の数平均分子量から算出される理論値をいう。
本発明において、前記親水性としては、上記アニオン性基、カチオン性基、またはノニオン性基のいずれであっても良く、特に限定されないが、これらのうち、増粘剤との配合安定性、皮膜性能の観点から、アニオン性基またはカチオン性基が好ましい。
前記親水性を含有させて導入するための親水性基化合物としては、特に限定されないが、例えば、（ジ）アルカノールカルボン酸又はスルホン酸の３級アミン又はアルカリ金属による中和物、（メトキシ）ポリアルキレンオキサイド、（ジ）アルカノールアミンの有機・無機酸中和物、これらにハロゲン化アルキル又はジアルキル硫酸を反応させた第４級アンモニウム塩等が挙げられる。これらのうち、（ジ）アルカノールカルボン酸又はスルホン酸の３級アミン又はアルカリ金属による中和物、（ジ）アルカノールアミンの有機・無機酸中和物、これにハロゲン化アルキル又はジアルキル硫酸を反応させた第４級アンモニウム塩が好ましい。なお、前記（メトキシ）ポリアルキレンオキサイドは、アルキレンオキサイドとして、少なくともエチレンオキサイドを含有していればよく、他にプロピレンオキサイド及びブチレンオキサイド等のエチレンオキサイド以外のアルキレンオキサイドを含有していてもよい。複数種類のアルキレンオキサイドを含有する（メトキシ）ポリアルキレンオキサイドを用いる場合の付加形態（親水性基の導入形態）としては、ブロック付加であってもランダム付加であっても、いずれであってもよい。
これらの親水性基を導入し得る化合物として、以下のものを例示することができる。
例えば、アニオンタイプとして、ジメチロールプロピオン酸、ジメチロールブタン酸、
乳酸、グリシン等のカルボン酸化合物、アミノエチルスルホン酸、スルホイソフタル酸とジオールからなるポリエステルジオール等のスルホン酸化合物を、トリエチルアミン、ＮａＯＨ、ジメチルアミノエタノール等の３級アルカノールアミンにより中和することによって得られる塩を挙げることができる。増粘剤との配合安定性、皮膜性能の観点から、これらのうち、ジメチロールプロピオン酸、グリシン、アミノエチルスルホン酸のナトリウム塩が好ましい。
例えば、カチオンタイプとして、ジメチルアミノエタノール、メチルジエタノールアミン等のアルカノールアミンを、ギ酸、酢酸などの有機カルボン酸、塩酸、硫酸等の無機酸で中和した塩、塩化メチル、臭化メチルなどのハロゲン化アルキル、ジメチル硫酸等のジアルキル硫酸により４級化したものを挙げることができる。これらのうち、メチルジエタノールアミンと有機カルボン酸との組合せ及びメチルジエタノールアミンとジメチル硫酸との組合せが、工業的に製造することが容易であるという理由により好ましい。
前記ウレタンプレポリマー（ｂ）中の親水性基の含有量は、特に限定されない。例えば、かかる含有量は、０．０７〜２．１０ｍｍｏｌ／ｇが好ましく、０．１２〜１．８０ｍｍｏｌ／ｇがより好ましく、０．１７〜１．６０ｍｍｏｌ／ｇがさらに好ましい。上記範囲であれば増粘剤との配合安定性、皮膜性能の観点から好ましい。
前記鎖伸張に際しては、水またはポリアミンを使用することができる。前記ポリアミンとしては、特に限定されないが、例えば、エチレンジアミン、トリメチレンジアミン、プロピレンジアミン、ジエチレントリアミン、トリエチレンテトラミンなどの脂肪族ポリアミン、メタキシレンジアミン、トリレンジアミン、ジアミノジフェニルメタン等の芳香族ポリアミン、ピペラジン、イソホロンジアミン等の脂環族ポリアミン、ヒドラジン、アジピン酸ジヒドラジドのようなポリヒドラジド等が使用できる。前記ポリアミン化合物は単独で使用してもよく、２種以上を併用してもよい。
本発明におけるポリウレタン樹脂水分散体中のポリウレタン樹脂の固形分としては、特に限定されないが、例えば水分散体に対して、１〜６０質量％が好ましく、３〜５５質量％がより好ましく、４〜５０質量％がさらに好ましい。これらの範囲であれば、増粘剤との配合安定性および作業性の観点から好ましい。
さらに、本発明の水分散体には、必要に応じて一般的に使用される各種添加剤を使用することができる。このような添加剤としては、例えば、耐候剤、抗菌剤、抗カビ剤、顔料、充填材、防錆剤、顔料、染料、造膜助剤、無機架橋剤、有機架橋剤（ 例えばブロックドイソシアネート系架橋剤、エポキシ系架橋剤、カルボジイミド系架橋剤、オキサゾリン系架橋剤、メラミン系架橋剤） 、シランカップリング剤、ブロッキング防止剤、粘度調整剤、レベリング剤、消泡剤、分散安定剤、光安定剤、酸化防止剤、紫外線吸収剤、無機、有機充填剤、可塑剤、滑剤、帯電防止剤等が挙げられる。
＜二次電池セパレータ＞
本発明の二次電池セパレータは、前記ポリウレタン樹脂水分散体を用いて得られる。特に限定されないが、好ましくは、非水電解液に対して安定な絶縁性微粒子と有機バインダとを有する多孔質体である。
本発明のセパレータでは、絶縁性微粒子同士を結着する目的で、有機バインダを使用する。有機バインダとしては、電気化学的に安定且つ電解液に対して安定で、更に絶縁性微粒子などを良好に接着できるものであればよいが、前記ポリウレタン樹脂水分散体を用いることが、動的粘弾性の高温における貯蔵弾性率維持の観点から好ましい。他の材料としては、例えば、ＥＶＡ（酢酸ビニル由来の構造単位が２０〜３５モル％のもの）、エチレン−エチルアクリレート共重合体などのエチレン−アクリレート共重合体、フッ素系ゴム、スチレンブタジエンゴム（ＳＢＲ）、カルボキシメチルセルロース（ＣＭＣ）、ヒドロキシエチルセルロース（ＨＥＣ）、ポリビニルアルコール（ＰＶＡ）、ポリビニルブチラール（ＰＶＢ）、ポリビニルピロリドン（ＰＶＰ）、ポリウレタン、エポキシ樹脂などが挙げられ、これらを単独で使用してもよく、２種以上を併用しても構わない。
前記多孔質体としては、電子伝導性がなくイオン伝導性があり、非水電解液に対する耐性が高い、孔径の微細な多孔質膜が用いられる。例えばポリオレフィン系（ポリエチレン、ポリプロピレン、ポリブテン、ポリ塩化ビニル）、及びこれらの混合物あるいは共重合体等の樹脂からなる微多孔膜、ポリエチレンテレフタレート、ポリシクロオレフィン、ポリエーテルスルフォン、ポリアミド、ポリイミド、ポリイミドアミド、ポリアラミド、ポリシクロオレフィン、ナイロン、ポリテトラフルオロエチレン等の樹脂からなる微多孔膜またはポリオレフィン系の繊維を織ったもの、またはその不織布、絶縁性物質粒子の集合体等が挙げられる。これらの中でも、二次電池用セパレータの厚さを薄くし、電池内の電極活物質層の比率を上げて体積あたりの容量を上げることができるため、ポリオレフィン系の樹脂からなる微多孔膜が好ましい。
前記多孔質体の厚さは、０．５〜４０μｍであることが好ましく、１〜３０μｍであることがより好ましく、１〜１０μｍであることが特に好ましい。上記範囲にすることで電池内の前記多孔質体による抵抗が小さくなり、また、電池製造時の作業性に優れる。
前記多孔質体は、引き裂き強度や、突き刺し強度を上げる目的で、前記多孔質体として用いうる層を２以上有する多層構造であってもよい。具体的には、ポリエチレン微多孔膜とポリプロピレン微多孔膜の積層体、不織布とポリオレフィン系セパレータとの積層体などが挙げられる。
前記絶縁性微粒子は、本発明の二次電池セパレータにおいて、その主体となったり、リチウムデンドライトに起因する短絡の発生を抑制する作用を有している。絶縁性微粒子としては、電気絶縁性を有しており、電気化学的に安定で、更に電解液や、セパレータ形成用組成物（溶媒を含む組成物）に用いる溶媒に安定であり、高温状態で電解液に溶解しないものであれば、特に制限はない。
なお、本明細書でいう「非水電解液に対して安定な絶縁性微粒子」とは、非水電解液（リチウム二次電池の電解液として使用される非水電解液）中で変形および化学的組成変化の起こらない絶縁性微粒子を意味している。また、本明細書でいう「高温状態」とは、具体的には１５０℃以上の温度であり、このような温度の電解液中で変形および化学的組成変化の起こらない安定な粒子であればよい。また、本明細書でいう「電気化学的に安定な」とは、電池の充放電の際に化学変化が生じないことを意味している。
このような絶縁性微粒子の具体例としては、例えば、酸化鉄、ＳｉＯ２、Ａｌ２Ｏ３、ＴｉＯ２、ＢａＴｉＯ２、ＺｒＯなどの酸化物微粒子；窒化アルミニウム、窒化ケイ素などの窒化物微粒子；フッ化カルシウム、フッ化バリウム、硫酸バリウムなどの難溶性のイオン結晶微粒子；シリコン、ダイヤモンドなどの共有結合性結晶微粒子；タルク、モンモリロナイトなどの粘土微粒子；ベーマイト、ゼオライト、アパタイト、カオリン、ムライト、スピネル、オリビン、セリサイト、ベントナイトなどの鉱物資源由来物質あるいはそれらの人造物；などが挙げられる。また、金属微粒子；ＳｎＯ２、スズ−インジウム酸化物（ＩＴＯ）などの酸化物微粒子；カーボンブラック、グラファイトなどの炭素質微粒子；などの導電性微粒子の表面を、電気絶縁性を有する材料（例えば、上記の電気絶縁性の絶縁性微粒子を構成する材料など）で表面処理することで、電気絶縁性を持たせた微粒子であってもよい。絶縁性微粒子には、これらを１種単独で用いてもよく、２種以上を併用してもよい。
絶縁性微粒子の形態としては、球状、粒子状、板状などいずれの形態であっても良いが、板状であることが好ましい。板状粒子としては、各種市販品が挙げられ、例えば、旭硝子エスアイテック社製「サンラブリー」（ＳｉＯ２）、石原産業社製「ＮＳＴ−Ｂ１」の粉砕品（ＴｉＯ２）、堺化学工業社製の板状硫酸バリウム「Ｈシリーズ」、「ＨＬシリーズ」、林化成社製「ミクロンホワイト」（タルク）、林化成社製「ベンゲル」（ベントナイト）、河合石灰社製「ＢＭＭ」や「ＢＭＴ」（ベーマイト）、河合石灰社製「セラシュ
ールＢＭＴ−Ｂ」［アルミナ（Ａｌ２Ｏ３）］、キンセイマテック社製「セラフ」（アル
ミナ）、斐川鉱業社製「斐川マイカ Ｚ−２０」（セリサイト）などが入手可能である。
＜二次電池＞
本発明の二次電池は、本発明のセパレータを有し、正極、負極、セパレータおよび電解液を備えていれば特に制限はなく、その他の構成、構造については従来公知の構成、構造が採用できる。本発明において、二次電池とは、非水電解液二次電池が好ましく、リチウムイオン二次電池がより好ましい
＜ポリウレタン樹脂水分散体の製造方法＞
本発明のウレタンポリマーの製造方法としては公知の方法を用いることができ、特に限定されないが、例えば、ポリオール、イソシアネート化合物および必要に応じて親水基含有化合物を３０℃〜１３０℃で０．５時間〜１０時間程度の反応条件で反応させ、必要に応じてこれを５℃〜４５℃に冷却して含まれる親水基を中和、または四級化剤で四級化することでウレタンプレポリマーを得る。尚、溶媒として、アセトン、メチルエチルケトン、テトラヒドロフラン、ジオキサン、酢酸エチル、酢酸ブチルなどの任意の有機溶媒を使用することができる。さらにウレタンプレポリマーを乳化、鎖伸張することでポリウレタン樹脂水分散体を製造することができる。前記乳化に使用する水としては、ウレタンポリマー１００重量部に対して水を１００〜９００重量部を添加することが好ましい。
＜二次電池セパレータの製造方法＞
本発明の二次電池セパレータの製造方法としては、特に限定されないが、例えば、まず、多孔質体上に、絶縁性微粒子及び有機バインダーを含むスラリーを塗布し、乾燥することにより得られる。前記スラリーは、分散媒と、前述した固形分である絶縁性微粒子、有機バインダー及び任意の成分とを混合することによって製造される。スラリー化の粘性調整剤として、水溶性高分子などの増粘剤を使用することもできる。具体的には、カルボキシメチルセルロース塩、メチルセルロース、エチルセルロース、ヒドロキシメチルセルロース、ヒドロキシプロピルメチルセルロース、ヒドロキシエチルメチルセルロースなどのセルロース類；ポリアクリル酸、ポリアクリル酸ソーダなどのポリカルボン酸系化合物；ポリビニルピロリドンなどのビニルピロリドン構造を有する化合物；ポリアクリルアマイド、ポリエチレンオキシド、ポリビニルアルコール、アルギン酸ソーダ、キサンタンガム、カラギーナン、グアーガム、カンテン、デンプンなどから選択された１種又は２種以上が使用可能であり、中でもカルボキシメチルセルロース塩が好ましい。本発明においては上記成分を用いることにより、混合方法や混合順序に関わらず、絶縁性微粒子が高度に分散されたスラリーを得ることができる。本発明の二次電池セパレータは、前記ポリウレタン樹脂水分散体を用いて得られる。特に限定されないが、好ましくは、非水電解液に対して安定な絶縁性微粒子と有機バインダとを有する多孔質体である。分散媒としては、上記固形分を均一に分散しうるものであれば特に制限されない。水及び有機溶媒のいずれも使用できる。有機溶媒としては、シクロペンタン、シクロヘキサンなどの環状脂肪族炭化水素類；トルエン、キシレン、エチルベンゼンなどの芳香族炭化水素類；アセトン、エチルメチルケトン、ジイソプロピルケトン、シクロヘキサノン、メチルシクロヘキサン、エチルシクロヘキサンなどのケトン類；メチレンクロライド、クロロホルム、四塩化炭素など塩素系脂肪族炭化水素；芳酢酸エチル、酢酸ブチル、γ−ブチロラクトン、ε−カプロラクトンなどのエステル類；アセトニトリル、プロピオニトリルなどのアシロニトリル類；テトラヒドロフラン、エチレングリコールジエチルエーテルなどのエーテル類：メタノール、エタノール、イソプロパノール、エチレングリコール、エチレングリコールモノメチルエーテルなどのアルコール類；Ｎ−メチルピロリドン、Ｎ，Ｎ−ジメチルホルムアミドなどのアミド類があげられる。
＜二次電池の製造方法＞
二次電池の具体的な製造方法としては、例えば、正極と負極とを本発明の二次電池用セパレータを介して重ね合わせた積層体を得、これを電池形状に応じて巻く、折るなどして電池容器に入れ、電池容器に電解液を注入して封口する方法が挙げられる。前記積層体を得る際、積層体に、熱プレスを行うことが好ましい。熱プレスは、加熱とプレスを同時に行う方法である。プレスは、金属ロール、弾性ロールなどを用いたロールプレス機、平板プレス機等を用いて行う。プレスの方式としては、バッチ式プレス、連続式ロールプレスなどが挙げられ、生産性が高められる点で、連続式ロールプレスが好ましい。
＜物性等＞
本発明の水分散体の実施例記載方法による増粘剤との配合安定性は分離が見られないことが好ましく、分離が全く見られないことがより好ましい。
本発明のポリウレタン樹脂水分散体から得られる皮膜の耐電解液性は、実施例記載の方法において溶解しないことが好ましく、５０％以下であることが好ましく、４０％以下であることがより好ましい。
本発明のポリウレタン樹脂水分散体から得られる皮膜の電解液浸漬前後の強度は、それぞれ、実施例記載の方法において５（Ｎ／ｍｍ２）以上、１（Ｎ／ｍｍ２）以上であることが好ましく、８（Ｎ／ｍｍ２）以上、２（Ｎ／ｍｍ２）以上であることが、より好ましい。
本発明のポリウレタン樹脂水分散体から得られる皮膜の動的粘弾性は、実施例記載の方法において０．５（１０６Ｐａ）以上であることが好ましく、１．０（１０６Ｐａ）以上であることが、より好ましい。
本発明のポリウレタン樹脂水分散体から得られる皮膜の密着性は、実施例記載の方法において０．１７（Ｎ／ｃｍ）以上であることが好ましく、０．１５（Ｎ／ｃｍ）以上であることが、より好ましい。
以下、実施例により本発明を更に詳細に説明するが、本発明はこれらに限定されるものではない。
（実施例１）
撹拌機、還流冷却管、温度計及び窒素吹き込み管を備えた４つ口フラスコにポリオレフィン系ポリオール（Ａ１）（ＫＲＡＳＯＬ ＬＢＨ−Ｐ３０００（ＣＲＡＹ ＶＡＬＬＥＹ社製、ポリブタジエンポリオール））７４．３重量部、ジメチロールプロピオン酸（Ｂｉｓ−ＭＰＡ）４．２部、ポリイソシアネート化合物（Ｂ−１）（水添化ジフェニルメタンジイソシアネート）２１．５重量部、メチルエチルケトン１００重量部を加え、７５℃で２時間反応させて、ポリウレタンプレポリマーのメチルエチルケトン溶液を得た。この溶液の不揮発分に対する遊離のイソシアネート基含有量は２．２％であった。次に、この溶液を４５℃まで冷却してトリエチルアミン３．２重量部を添加することにより中和させた後、水１８６重量部を徐々に加えながらホモジナイザーを使用して乳化反応をさせた。得られた乳化分散体に、ジエチレントリアミン１．６重量部が水２７重量部に溶解した水溶液を添加して１時間反応させた後、反応溶媒であるメチルエチルケトンを減圧蒸留することにより、不揮発分(固形分)濃度が３５重量％である水性組成物を得た。
（実施例２〜６、比較例）
表１の組成に変更した以外は実施例１記載の方法と同様にして、合成した。
使用した化合物を以下に示す。
ポリオレフィン系ポリオール（Ａ２）：Poly ip（出光興産社製、官能基数２．３ポリイソプレンポリオール）
ポリオレフィン系ポリオール（Ａ３）：ポリテールＨ(三菱化学社製、官能基数２．３の水素添加ポリブタジエンポリオール)
ポリオレフィン系ポリオール（Ａ４）：エポール(出光興産社製、官能基数２．３水素添加ポリイソプレンポリオール)
他のポリオール（Ａ’）：ＥＴＥＲＮＡＣＯＬＬ ＵＨ−１００（宇部興産社製、ポリカ−ボネ−トポリオ−ル）
ポリイソシアネート化合物（Ｂ−２）：イソホロンジイソシアネ−ト
中和塩（Ｌｉ）：水酸化リチウム一水和物（ナカライテスク株式会社製）
（増粘剤との配合安定性）
ポリウレタン樹脂水分散体／カルボキシメチルセルロース（第一工業製薬製、セロゲンＷＳ−Ｃ、増粘剤）を、２００ｒｐｍで１０分攪拌の条件下、１００／１（重量比）複合したスラリーの２０℃２４時間静置した後の状態を目視で確認し、以下の様に評価した。
○：分離が全く見られない
×：分離が見られる
下記において評価に用いる電解液は、以下の配合のものを使用した。
浸漬液： エチレンカーボネート／プロピレンカーボネート／ジメチルカーボネート／エチルメチルカーボネート／ジエチルカーボネート＝１／１／１／１／１（質量比）混合溶液
（耐電解液性）
ポリウレタン樹脂水分散体を使用し、下記条件で皮膜を作成した。
皮膜作成条件：４０℃×１５時間＋８０℃×６時間＋１２０℃×２０分
皮膜片：乾燥膜厚＝３００μｍ、重量＝０．２ｇ
作成した皮膜の浸漬前重量を測定した後、６０℃で３日間電解液に浸漬させ、その後、室温に戻し表面の浸漬液をふき取り浸漬後重量を測定した。下記式に基づいて、重量増加率（％）を算出した。
重量増加率（％）＝（浸漬後の重量−浸漬前の重量）／浸漬前の重量
（電解液浸漬前後の強度）
上記の条件で浸漬した皮膜をＪＩＳ−Ｋ−６３０１に準じて、引張速度１００ｍｍ／ｍｉｎで測定を行った。
（動的粘弾性）
上記のとおり作成した皮膜を、動的粘弾性装置Ｒｈｅｏｇｅｌ−Ｅ４０００ ＵＢＭ製、昇温速度４℃／ｍｉｎ）を用いて測定を行った。
（密着性）
蒸留水を添加し樹脂固形分30％に調整後、バーコーターにて乾燥膜厚１０μｍとなるようポリエチレン多孔膜からなるセパレータフィルムにコートした。得られたコーティングフィルムのコーティング面を支持体に固定した状態で、セパレータの一端を１８０°方向に引張速度１００ｍｍ／ｍｉｎで引張って剥がし、密着性を評価した。
Figure 2017195072

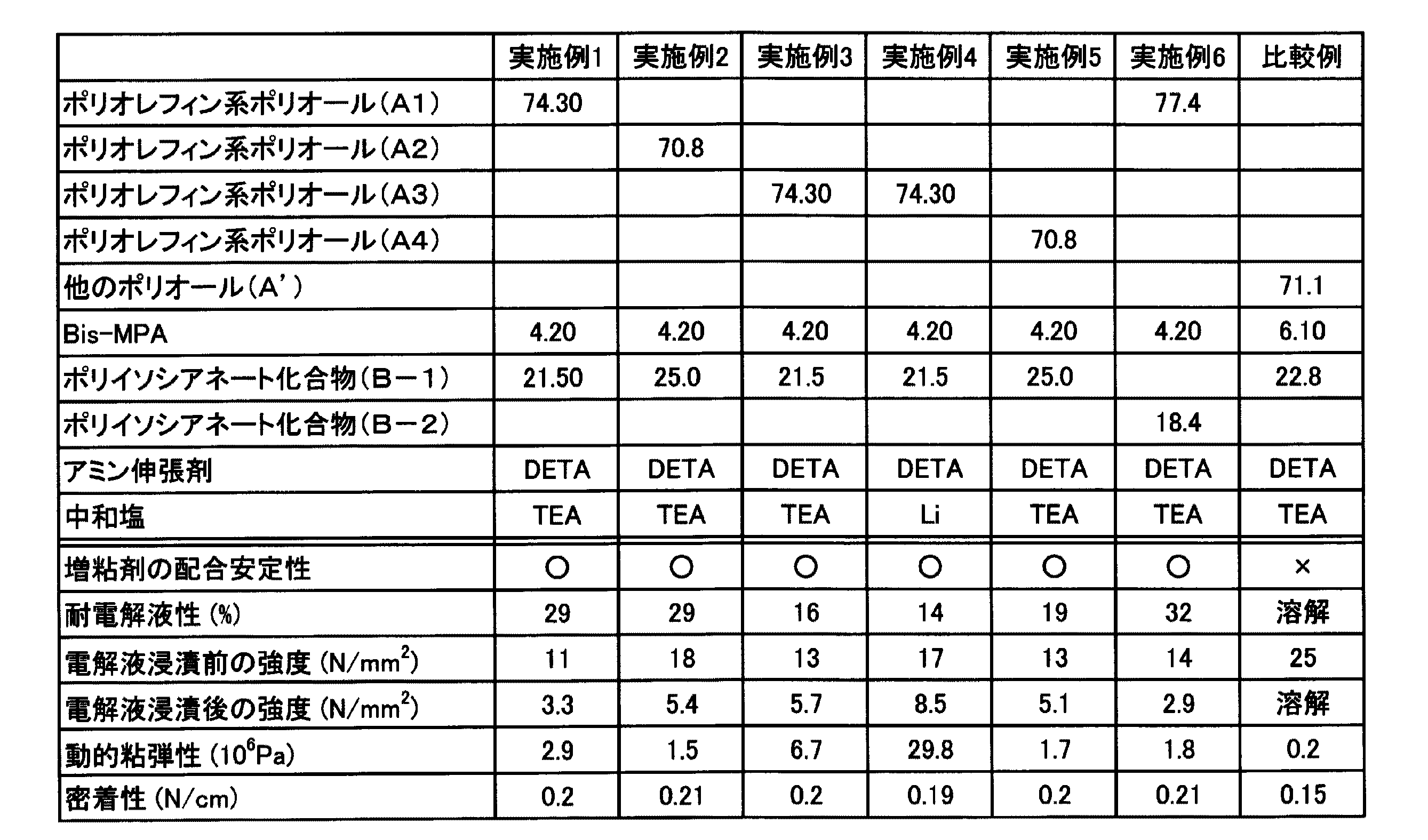

表１から明らかなとおり、本発明のポリウレタン樹脂水分散体は、スラリーの配合安定性が良好であり、得られる皮膜の耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性がいずれも良好である。一方、ポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）を使用しない比較例は、耐電解液性、動的粘弾性および密着性いずれも劣ることが分かる。また、ＳＢＲ（スチレンブタジエンゴム）を用いてスラリーの配合安定性を評価した結果、×であった。
本発明のポリウレタン樹脂水分散体は、増粘剤との配合安定性が良好であり、得られる皮膜の耐電解液性、電解液浸漬前後の強度保持率、動的粘弾性および密着性がいずれも良好であることから、二次電池セパレータ用として好適に用いることができる。また、これを用いた二次電池セパレータ、二次電池にも好適に用いることができる。

Claims (4)

  1. 二次電池セパレータ用ポリウレタン樹脂水分散体であって、
    前記ポリウレタン樹脂が、少なくともポリオレフィン系ポリオール（但し１分子中の水酸基が２個未満の水素添加ポリブタジエンポリオールを除く）（Ａ）とポリイソシアネート化合物（Ｂ）の反応物である、
    二次電池セパレータ用ポリウレタン樹脂水分散体。
  2. 前記（Ａ）が、
    ポリブタジエンポリオール（Ａ１）、ポリイソプレンポリオール（Ａ２）、１分子中の水酸基が２個以上の水素添加ポリブタジエンポリオール（Ａ３）、および水素添加ポリイソプレンポリオール（Ａ４）からなる群から選ばれる一種以上である、
    請求項１記載の二次電池セパレータ用ポリウレタン樹脂水分散体。
  3. 請求項１または２記載のポリウレタン樹脂水分散体を用いて得られる二次電池セパレータ。
  4. 正極、負極、セパレータおよび電解液を備え、前記セパレータが請求項３記載の二次電池用セパレータである、二次電池。


JP2016084090A 2016-04-20 2016-04-20 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池 Active JP5988344B1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2016084090A JP5988344B1 (ja) 2016-04-20 2016-04-20 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池
KR1020187033417A KR20190002536A (ko) 2016-04-20 2016-12-21 이차 전지 세퍼레이터용 폴리우레탄 수지 수분산체, 이차 전지 세퍼레이터 및 이차 전지
CN201680084420.XA CN109075290B (zh) 2016-04-20 2016-12-21 二次电池隔离件用聚氨酯树脂水分散体、二次电池隔离件和二次电池
PCT/JP2016/088091 WO2017183233A1 (ja) 2016-04-20 2016-12-21 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2016084090A JP5988344B1 (ja) 2016-04-20 2016-04-20 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池

Publications (2)

Publication Number Publication Date
JP5988344B1 JP5988344B1 (ja) 2016-09-07
JP2017195072A true JP2017195072A (ja) 2017-10-26

Family

ID=56871733

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2016084090A Active JP5988344B1 (ja) 2016-04-20 2016-04-20 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池

Country Status (4)

Country Link
JP (1) JP5988344B1 (ja)
KR (1) KR20190002536A (ja)
CN (1) CN109075290B (ja)
WO (1) WO2017183233A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2021187237A1 (ja) * 2020-03-17 2021-09-23 第一工業製薬株式会社 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータ及び二次電池

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN111081954B (zh) * 2019-11-22 2020-12-22 东莞东阳光科研发有限公司 隔膜涂覆浆料、隔膜及其制备方法
CN112225872A (zh) * 2020-10-30 2021-01-15 联固新材料科技(广州)有限公司 水性聚氨酯及其制备方法
CN116247382A (zh) * 2023-04-27 2023-06-09 哈尔滨工业大学 一种清洁高粘接性能锂电复合隔膜及其制备方法
WO2025137997A1 (zh) * 2023-12-28 2025-07-03 万华化学集团电池科技有限公司 一种水性聚氨酯分散体及其制备方法和应用

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100790849B1 (ko) * 2006-01-27 2008-01-02 삼성에스디아이 주식회사 폴리우레탄 바인더, 이를 포함하는 전극 및 상기 전극을채용한 리튬 전지
JP5260075B2 (ja) * 2008-02-13 2013-08-14 日東電工株式会社 電池用セパレータ用反応性ポリマー担持多孔質フィルムとそれより得られる電極／セパレータ接合体
JP5337550B2 (ja) * 2008-03-31 2013-11-06 日東電工株式会社 電池用セパレータとこれを用いてなる電池
JP5219099B2 (ja) * 2010-06-14 2013-06-26 平松産業株式会社 電池用セパレータ材料、電池用セパレータの製造方法、電池用セパレータ、及び二次電池
JP2012204010A (ja) * 2011-03-23 2012-10-22 Toyo Ink Sc Holdings Co Ltd 非水系二次電池電極用組成物、及びそれを用いた非水系二次電池
CA2853796A1 (en) * 2011-10-28 2013-05-02 Lubrizol Advanced Materials, Inc. Polyurethane based membranes and/or separators for electrochemical cells

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2021187237A1 (ja) * 2020-03-17 2021-09-23 第一工業製薬株式会社 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータ及び二次電池
JP2021150080A (ja) * 2020-03-17 2021-09-27 第一工業製薬株式会社 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータ及び二次電池
KR20220151614A (ko) * 2020-03-17 2022-11-15 다이이치 고교 세이야쿠 가부시키가이샤 이차 전지 세퍼레이터용 폴리우레탄 수지 수분산체, 이차 전지 세퍼레이터 및 이차 전지
US20230134720A1 (en) * 2020-03-17 2023-05-04 Dks Co. Ltd. Aqueous polyurethane resin dispersion for secondary battery separator, secondary battery separator, and secondary battery
JP7497178B2 (ja) 2020-03-17 2024-06-10 第一工業製薬株式会社 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータ及び二次電池
KR102912150B1 (ko) * 2020-03-17 2026-01-13 다이이치 고교 세이야쿠 가부시키가이샤 이차 전지 세퍼레이터용 폴리우레탄 수지 수분산체, 이차 전지 세퍼레이터 및 이차 전지

Also Published As

Publication number Publication date
CN109075290A (zh) 2018-12-21
JP5988344B1 (ja) 2016-09-07
CN109075290B (zh) 2021-07-20
WO2017183233A1 (ja) 2017-10-26
KR20190002536A (ko) 2019-01-08

Similar Documents

Publication Publication Date Title
JP5988344B1 (ja) 二次電池セパレータ用ポリウレタン樹脂水分散体、二次電池セパレータおよび二次電池
CN103620820B (zh) 二次电池用多孔膜、二次电池用隔板及二次电池
JP6055782B2 (ja) 正極合剤、正極、およびそれを用いた非水電解質二次電池
KR20110063437A (ko) 다공막, 2 차 전지 전극 및 리튬 이온 2 차 전지
JP6856812B1 (ja) 電極用結着剤組成物、電極用塗工液組成物、蓄電デバイス用電極及び蓄電デバイス
JP7161078B1 (ja) リチウム二次電池の電極用結着剤、電極用結着剤組成物、負極、およびリチウム二次電池
CN116425948A (zh) 聚离子液体基抗菌水性聚氨酯乳液及其制备方法与应用
JP2025017492A (ja) リチウム二次電池の電極用結着剤、電極用結着剤組成物、負極、及びリチウム二次電池
JP2015022857A (ja) リチウム二次電池の電極用結着剤
KR102912150B1 (ko) 이차 전지 세퍼레이터용 폴리우레탄 수지 수분산체, 이차 전지 세퍼레이터 및 이차 전지
JP6916363B1 (ja) リチウム二次電池に用いる結着剤用ポリウレタン樹脂水分散体、電極用結着剤及びリチウム二次電池
JP7675269B1 (ja) リチウム二次電池の電極用結着剤、電極用結着剤組成物、負極、及びリチウム二次電池
JP7832395B1 (ja) リチウム二次電池の電極用結着剤、電極用結着剤組成物、負極、及びリチウム二次電池
JP7748595B1 (ja) リチウム二次電池の電極用結着剤、電極用結着剤組成物、負極、及びリチウム二次電池
JP2017190409A (ja) ポリイミド水分散体、電極用結着剤、電極、二次電池およびポリイミド水分散体の製造方法
CN117777406A (zh) 一种水性聚氨酯分散体及其制备方法和应用
WO2025137997A1 (zh) 一种水性聚氨酯分散体及其制备方法和应用
JP2014100047A (ja) 高分子アクチュエータ

Legal Events

Date Code Title Description
TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20160803

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20160803

R150 Certificate of patent or registration of utility model

Ref document number: 5988344

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
