JP2012201848A - フラットケーブル被覆材、及びフラットケーブル - Google Patents

Abstract

【課題】硬化前であっても初期粘着性を有し、硬化後は、高温や摺動の厳しい環境下でも、密着性、柔軟性、耐熱性および難燃性に優れる粘接着剤を提供する。
【解決手段】基材と、前記基材の一方の面上に設けた粘接着層とを少なくとも含むフラットケーブル被覆材に使用される粘接着剤であって、アクリル系樹脂と、エポキシ系樹脂と、硬化剤と、水和金属化合物、リン酸化合物、メラミン系難燃剤、およびハロゲン系難燃剤からなる群から選択される少なくとも１種の難燃剤と、を含む構成とする。
【選択図】図１

Description

本発明は、被覆材に使用される粘接着剤に関し、さらに詳しくは、電気機器、電子機器、その他等に使用されるフラットケーブルの被覆材に使用される、未硬化の状態で初期粘着性を有する粘接着剤に関する。

従来、ＯＡ機器やゲーム機などの電子機器では、コンピューターと電子部品などの電気的な接続や種々の配線のためのフラットケーブルが使用されている。このフラットケーブルは、複数の導電体を配列させたものを、接着剤を塗布したＰＥＴフィルム等で挟持して被覆した構造を有する。

フラットケーブルは、電子機器の狭い筐体内を引き回され、電子部品の移動に伴って摺動されたり、かつ、電子部品の発熱に伴う高温の環境下で使用される。このために、フラットケーブルを被覆している被覆材は、摺動に対する柔軟性、高温に対する耐熱性、および難燃性が要求される。さらに、使用後の廃棄処理において、環境破壊の元凶にもなり兼ねない。

また、近年、自動車や生活家電などは軽量化、薄型化が進み、回路基盤同士の配線などにはフレキシブルフラットケーブルが広く使われており、フラットケーブルの使われ方も多様化している。例えば、自動車エンジン周りや、コピー機等の排熱部分、加熱炉などの耐熱性や、高温化での屈曲性などが必要とされる分野が増えてきている。

しかしながら、従来のフラットケーブルは、高温下で使用されることを想定していなかったため、接着剤としてポリエステル系樹脂などが一般的に使用されており、高温環境下フラットケーブルを使用すると、被覆材が剥がれて伝導体が露出したりするという欠点があった。また、自動車や生活家電等の分野では、フラットケーブルに難燃性が要求される。さらに、部品の移動に伴う摺動環境下でフラットケーブルを使用するような場合、導電体と被覆材との密着性に優れるとともに、十分な柔軟性と耐熱性をあわせもつことが必要である。

上記の問題に対し、ポリイミドフィルムとリン変性飽和ポリエステル共重合体からなる接着層によるノンハロゲンの難燃性フラットケーブル（特開平８−６０１０８号公報）や熱可塑性ポリエステル樹脂とリン系難燃剤を含有する粘着層によるノンハロゲンの難燃性フラットケーブル（特開平９−２２１６４２号公報）が提案されている。また、フラットケーブルに使用される接着剤として、ポリエステル系樹脂とポリ燐酸系難燃剤と非ポリ燐酸系窒素含有有機難燃剤とからなるノンハロゲン系の難燃性接着剤が知られている（特開２００１−８９７３６号公報）。

しかしながら、フラットケーブルの基材フィルムとしては、ポリエステル系フィルムまたはポリイミド系フィルムが使用されており、ポリエステル系フィルムは単独では難燃性が不足し、ポリイミド系フィルムでは価格が高価である。また、接着層（粘着層と表現している公報もある）にハロゲン系の難燃剤を添加した被覆材を用いたフラットケーブルでは、フラットケーブルが電子機器とともに廃棄された後に、何らかの要因で難燃剤が外部に漏洩し、環境を汚染したり、人体に取り込まれて健康を害する恐れがあるという欠点がある。さらに、非ハロゲン系の難燃剤としてリン系、ポリ燐酸系、非ポリ燐酸系窒素含有有機物質などを用いた接着剤を使用したフラットケーブルでは、十分な難燃性を得るために多量の難燃剤を含有する必要があり、導電体と被覆材との接着力が低下する場合がある。

これに対し、難燃性と接着性とを両立したフラットケーブル用の被覆材も提案されている（実開平３−２６００８号公報や特開２００６−４０８１７号公報）。しかしながら、これら被覆材は比較的製造コストが高いという問題がある。すなわち、フラットケーブルは、一対の被覆材で導電体を挟持して被覆し、接着剤を硬化させることにより製造されるが、従来の被覆材に使用されている接着剤は、硬化前には初期粘着性を有していなかったため、フラットケーブルの製造工程において、被覆材の貼合せと接着とを同時に行う必要があり、作業効率性が悪く、そのため製造速度が著しく遅くなるという問題点もあった。

特開平８−６０１０８号公報 特開平９−２２１６４２号公報 特開２００１−８９７３６号公報 実開平３−２６００８号公報 特開２００６−４０８１７号公報

本発明者らは、アクリル系樹脂とエポキシ系樹脂と、特定の難燃剤とを含有する粘接着剤とすることにより、硬化前であっても初期粘着性を有し、硬化後は、高温や摺動の厳しい環境下でも、密着性、耐熱性および難燃性に優れる粘接着剤を実現できる、との知見を得た。本発明はかかる知見に基づくものである。したがって、本発明の目的は、硬化前であっても初期粘着性を有し、硬化後は、高温や摺動の厳しい環境下でも、密着性、耐熱性および難燃性に優れる粘接着剤を提供することである。

また、本発明の別の目的は、上記粘接着剤を使用したフラットケーブル用被覆材、ならびに、その被覆材を使用したフラットケーブルおよびその製造方法を提供することである。

本発明による粘接着剤は、基材と、前記基材の一方の面上に設けた粘接着層とを少なくとも含むフラットケーブル被覆材に使用される粘接着剤であって、
アクリル系樹脂と、エポキシ系樹脂と、硬化剤と、水和金属化合物、リン酸化合物、メラミン系難燃剤、およびハロゲン系難燃剤からなる群から選択される少なくとも１種の難燃剤と、を含んでなることを特徴とするものである。

また、本発明の好ましい態様として、前記水和金属化合物は、水酸化アルミニウムまたは水酸化マグネシウムである。

また、本発明の好ましい態様として、前記アクリル系樹脂が海、前記エポキシ系樹脂が島とする海島構造を有する。

また、本発明の好ましい態様として、前記アクリル系樹脂は、エチルアクリレート−ブチルアクリレート−アクリルニトリル共重合体からなる。

また、本発明の好ましい態様として、前記エポキシ系樹脂は、ニトリルブタジエンゴム変性エポキシ樹脂とｂｉｓ−Ａ型エポキシ樹脂とからなる混合物である。

また、本発明の好ましい態様として、前記硬化剤がジシアンジアミド系の化合物である。

また、本発明の別の態様であるフラットケーブル被覆材は、基材と、前記基材の一方の面上に設けた粘接着層とを少なくとも含むフラットケーブル被覆材であって、粘接着層が上記の粘接着剤からなることを特徴とする。

また、本発明の別の態様であるフラットケーブルは、複数の導電体を同一平面内で配列した導電体列を、一対の被覆材で挟持したフラットケーブルであって、前記被覆材が、上記フラットケーブル被覆材であり、前記フラットケーブル被覆材の粘接着層どうしが対向するように、前記導電体列が一対の前記フラットケーブル被覆材で挟持されていることを特徴とするものである。

さらに、本発明の別の態様であるフラットケーブルの製造方法は、一対の被覆材を準備し、
前記一方の被覆材の粘接着層上に、複数の導電体を同一平面内で配列した導電体列を仮固定し、
前記導電体列が仮固定された粘接着層と、他方の粘接着層とが対向するように、被覆材どうしを重ね合わせて積層体を形成し、
前記積層体を加熱して、前記粘接着層を硬化させる、
ことを含んでなり、
前記被覆材が、請求項７に記載のフラットケーブル被覆材からなることを特徴とするものである。

本発明によれば、高温や摺動の厳しい環境下でも、導電体との密着性に優れ、かつ、高い耐熱性を併せ持ち、かつ、フラットケーブルの製造にあたっては、初期粘着力で導線を保持した後に、加熱し熱硬化させることで、貼合せと接着の工程を同時に行って製造速度を向上でき、低コストである効果を奏する。

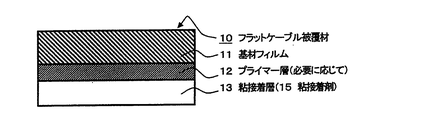

本願発明の１実施例を示すフラットケーブル被覆材の断面図である。 本願発明の１実施例を示すフラットケーブル模式的平面図である。 図２のＡＡ断面図である。

以下、本発明の実施形態について、図面を参照しながら、詳細に説明する。

＜定義＞
本明細書において、配合を示す「比」、「部」、「％」などは特に断わらない限り質量基準であり、「／」印は一体的に積層されていることを示す。また、「ＰＥＴ」は「ポリエチレンテレフタレート」、「ＦＦＣ」は「フレキシブルフラットケーブル」の略語、機能的表現、通称、又は業界用語である。

＜粘接着剤＞
本発明による粘接着剤は、図１に示すような、基材１１と、基材１１の一方の面上に設けた粘接着層１３とを少なくとも含むフラットケーブル被覆材１０に使用される粘接着剤１５であり、アクリル系樹脂と、エポキシ系樹脂と、硬化剤と、水和金属化合物、リン酸化合物、メラミン系難燃剤、およびハロゲン系難燃剤からなる群から選択される少なくとも１種の難燃剤とを、必須成分として含む。このように、粘着性を有するアクリル系樹脂と接着性を有するエポキシ系樹脂と、これらの樹脂と反応する硬化剤とを含むことにより、硬化前であっても初期粘着性を有し、かつ硬化後には、優れた密着性、耐熱性および難燃性を有する。

本発明による粘接着剤に含有されるアクリル系樹脂としては、粘着性があれば特に限定されるものではなく、例えば、アクリル酸、メタクリル酸及びそれらのエステルモノマーを重合させたポリマーのほか、前記モノマーと共重合可能な不飽和単量体（例えば、酢酸ビニル、スチレン、アクリロニトリルなど）とを共重合させたコポリマーが使用できる。アクリル系樹脂としては、アクリル酸エステル共重合体が好ましく、アクリル酸、アクリル酸エステル、メタクリル酸エステルおよびアクリルニトリルのうち少なくとも１つをモノマー成分とした共重合体が挙げられる。この中でも、官能基としてエポキシ基、水酸基、カルボキシル基、二トリル基等を持つ化合物を有するアクリル酸エステル共重合体が好ましい。これにより、被着体への接着性がより向上する。具体的には、ナガセケムテックス社製、ＳＧ−Ｐ３などが例示できる。

本発明においては、アクリル系樹脂として、ＥＡ−ＢＡ−ＡＮ（エチルアクリレート−ブチルアクリレート−アクリルニトリルをもつモノマーをラジカル重合してなるアクリル酸エステル共重合体をより好ましく用いることができ、後記するエポキシ系樹脂との分散性や、粘接着層を形成する際の塗布性成膜性を向上させることができる。また、硬化前の初期粘着性を確保できる。

上記したアクリル酸エステル共重合体の重量平均分子量は、特に限定されないが、１０万以上が好ましく、１５万〜１００万が特に好ましく、重量平均分子量がこの範囲内であると、粘接着層１１の塗布性が向上する。また、凝集力を高めるために、ロジン樹脂、テルペン樹脂、クマロン樹脂、フェノール樹脂、脂肪族系や芳香族系石油樹脂等の粘着付与剤等を添加してもよい。

本発明による粘接着剤は、上記したアクリル系樹脂に加えて、エポキシ系樹脂を含む。エポキシ系樹脂としては、例えば、ビスフェノールＡエポキシ樹脂、ビスフェノールＦエポキシ樹脂等のビスフェノール型エポキシ樹脂、ノボラックエポキシ樹脂、クレゾールノボラックエポキシ樹脂等のノボラック型エポキシ樹脂、ビフェニル型エポキシ樹脂、スチルベン型エポキシ樹脂、トリフェノールメタン型エポキシ樹脂、アルキル変性トリフェノールメタン型エポキシ樹脂、トリアジン核含有エポキシ樹脂、ジシクロペンタジエン変性フェノール型エポキシ樹脂等のエポキシ樹脂等が挙げられ、またフェノールノボラック樹脂、クレゾールノボラック樹脂、ビスフェノールＡノボラック樹脂等のノボラック型フェノール樹脂、レゾールフェノール樹脂等のフェノール樹脂、ユリア（尿素）樹脂、メラミン樹脂等のトリアジン環を有する樹脂、不飽和ポリエステル樹脂、ビスマレイミド樹脂、ポリウレタン樹脂、ジアリルフタレート樹脂、シリコン樹脂、ベンゾオキサジン環を有する樹脂、シアネートエステル樹脂などが例示できる。

これらの樹脂から、少なくとも、比較的柔らかいエポキシ系樹脂と、硬いエポキシ系樹脂とを含ませるのが好ましい。ここで、「柔らかい」および「硬い」とは、相対比較であり、硬さに差のある柔らかいもの、硬いものを用いればよい。

硬いエポキシ系樹脂としては、結晶性エポキシ樹脂が好ましく、ビフェニル骨格、ビスフェノール骨格、スチルベン骨格などの剛直構造を主鎖にもち、比較的低分子量のものがよい。好ましくは、例えば、ビスフェノールＡエポキシ樹脂、ビスフェノールＦエポキシ樹脂等のビスフェノール型エポキシ樹脂で、特にビスフェノールＡ型エポキシ樹脂が好ましい。主鎖が１〜３のビスフェノールＡ型エポキシ樹脂は常温で液体、主鎖が２〜１０のビスフェノールＡ型エポキシ樹脂は常温で固体である。結晶性エポキシ樹脂のうち、常温で結晶化して固体のものも、融点以上の温度になると、急速に融解して低粘度の液状に変化することで、粘接着層１３の接着剤部分に被着体の裏面とを接合工程で、初期に密着し、更に接着して、接着強度を高めることができる。硬いエポキシ系樹脂は架橋密度が高くなるため、機械的強度が高く、耐薬品性がよく、硬化性が高く、吸湿性（自由体積が小さくなるため）が小さくなる特徴もある。

硬いエポキシ系樹脂として、ビスフェノールＡ型エポキシ樹脂が好ましいが、さらに、硬さの異なる複数を用いるのが更に好ましい。複数とは、剛直な構造であるビスフェノール骨格の主鎖の数の異なるものが例示でき、例えば、主鎖が１〜３のビスフェノールＡ型エポキシ樹脂と、主鎖が２〜１０のビスフェノールＡ型エポキシ樹脂とを併用すればよい。併用することで、機械的強度を保ちつつ、若干の柔軟性を得ることが出来るため、密着性に優れる。固体のエポキシを混合することで、製膜性も向上させることができる。ここで、硬さ異なるとは相対比較であり、硬さに差があればよく、硬いもの、更に硬いものを用いればよい。具体的には、主鎖が１〜３のビスフェノールＡ型エポキシ樹脂としては、ジャパンエポキシレジン社製、ＪＥＲ８２８が、主鎖が２〜１０のビスフェノールＡ型エポキシ樹脂としては、ジャパンエポキシレジン社製、ＪＥＲ１００１などが例示できる。

柔かいエポキシ樹脂としては、ゴム成分を含むように変性したエポキシ系樹脂が好ましい。特に、ＮＢＲ（ニトリルブタジエンゴム）変性エポキシ系樹脂が、加熱による変色も少なく、硬いエポキシ樹脂である結晶性エポキシ樹脂と混ざり易さから好ましい。具体的には、ＡＤＥＫＡ社製、ＥＰＲ４０３０などが例示できる。被着体の熱膨張による寸法変化などに追従するため、耐熱性向上、耐衝撃性、柔軟性の点で優れる。

上記したアクリル系樹脂およびエポキシ系樹脂を反応させて粘接着剤を硬化させるために、粘接着剤には硬化剤が含まれる。硬化剤としては、例えばジエチレントリアミン（ＤＥＴＡ）、トリエチレンテトラミン（ＴＥＴＡ）、メタキシレリレンジアミン（ＭＸＤＡ）などの脂肪族ポリアミン、ジアミノジフェニルメタン（ＤＤＭ）、ｍ−フェニレンジアミン（ＭＰＤＡ）、ジアミノジフェニルスルホン（ＤＤＳ）などの芳香族ポリアミンのほか、ジシアンジアミド（ＤＩＣＹ）、有機酸ジヒドララジドなどを含むポリアミン化合物等のアミン系硬化剤、ヘキサヒドロ無水フタル酸（ＨＨＰＡ）、メチルテトラヒドロ無水フタル酸（ＭＴＨＰＡ）などの脂環族酸無水物（液状酸無水物）、無水トリメリット酸（ＴＭＡ）、無水ピロメリット酸（ＰＭＤＡ）、ベンゾフェノンテトラカルボン酸（ＢＴＤＡ）等の芳香族酸無水物等の酸無水物系硬化剤、フェノール樹脂等のフェノール系硬化剤が例示できる。特に、ジシアンジアミド（ＤＩＣＹ）は潜在性の硬化剤のため、保存安定性に優れ、室温保存でもポットライフが数週間もあるので好ましい。また、硬化促進剤としてイミダゾール類を含ませてもよい。イミダゾール類としては、例えば１−ベンジル−２−フェニルイミダゾールが挙げられる。また、エポキシ樹脂用潜在性硬化促進剤であるＤＢＵ（１，８−ジアザビシクロ（５，４，０）ウンデセン−７）系硬化促進剤を使用してもよい。ＤＢＵ系硬化促進剤としてはＤＢＵ系テトラフェニルボレート塩等が挙げられる。

上記したアクリル系樹脂およびエポキシ系樹脂は、粘背着剤中で、アクリル系樹脂が海、エポキシ系樹脂が島とする海島構造を有していることが好ましい。エポキシ系樹脂は複数種からなるが相溶状態であると推測される。この好ましい構造によって、アクリル系樹脂の海状態が初期粘着性を発現し、島状態のポキシ系樹脂が加圧加熱によって、被着体と接触し、接着すると推測される。さらに分散状態は、海と島どうしが接触しないある程度の距離（数μｍ）を保つことで、界面破壊を避けることが出来、接着強度も高く維持できるので好ましい。

粘接着剤中の、アクリル系樹脂、硬いエポキシ系樹脂および柔かいエポキシ系樹脂の含有量は、それぞれの含有量比が質量基準において、１００：７５〜１７５：１０〜１００：２〜２０程度、好ましくは、１００：１００〜１５０：２５〜７５：５〜１０である。なお、硬いエポキシ系樹脂を複数用いる場合にはその合計とする。アクリル酸エステル共重合体に対して、硬いエポキシ樹脂及び柔かいエポキシ系樹脂がこの範囲未満であると、粘着力が強すぎて、貼り替えが必要な場合に不良が起こったり、作業性の低下したりし、被着体との接着力が低下する。この範囲以上では、被着体との接着力は向上するが、粘着力が低く、仮固定を要して作業性が低下する。また、硬化剤の配合比がこの範囲未満であると、接合後の耐熱性が低く、また接着強度が温度変化で劣化しやすい。この範囲以上では、フラットケーブル被覆材１０を被着体と接合するまで保管するが、その期間の保存性が低下し、また、未反応の硬化剤が残留することで、接着力が低下する問題点もある。

また、本発明においては、粘接着剤中にエポキシ系樹脂が含有されているため、それ自体が難燃性を有するものであるが、上記したアクリル系樹脂、エポキシ系樹脂および硬化剤に加えて、水和金属化合物、リン酸化合物、メラミン系難燃剤、またはハロゲン系難燃剤の少なくとも１種の難燃剤を添加することにより、粘接着剤に難燃性を付与することができる。過熱燃焼に対し、水和金属化合物は脱水分解することで吸熱反応を起こすため、水和金属化合物を含む粘接着剤は難燃性となる。また、有機リン化合物は、燃焼の際に不燃層を形成することにより空気の供給を遮断する。また、メラミン系難燃剤は、加熱分解によりガスを発生して酸素濃度を下げる。また、ハロゲン系難燃剤は、ラジカルトラップ効果による活性ＯＨラジカルの安定化や酸素遮蔽効果を有する。

水和金属化合物としては、水酸化アルミニウム、水酸化マグネシウム、水酸化ジルコニウム、水酸化カルシウム、水酸化チタン、水酸化亜鉛などが適用できるが、難燃性に優れ、コストの点でも有利な水酸化アルミニウム、水酸化マグネシウムが好適である。該水和金属化合物は、単独でも、複数種を組み合わせも使用することもできる。例えば、ハイジライト（昭和電工（株））やマグシース（神島化学（株））等の市販の水和金属化合物難燃剤を使用してもよい。また、水和金属化合物に、酸化アンチモン系化合物、スズ酸亜鉛、ホウ酸亜鉛、酸化スズ、酸化モリブデン酸、酸化モリブデン、酸化ホウ素、二酸化珪素等の酸化金属化合物を添加してもよい。

リン酸化合物としては、フォスフィン酸塩、リン酸エステル（ハロゲンリン酸エステルを含む）、縮合リン酸エステル、リン酸メラミン、ポリリン酸アンモニウム（イントメッセント系を含む）、赤リン、フォスファフェナントレン、ホスファゼン等が挙げられ、例えば、Ｅｘｏｌｏｔ（クラリアント（株））、アデカスタブＦＰ−６００（株式会社ＡＤＥＤＫＡ）、ＤＡＩＧＵＡＲＤシリーズ（大八化学工業（株））等の市販の難燃剤を用いることもできる。

メラミン系難燃剤としては、メラミンシアヌレート等を好適に使用でき、例えば、ＭＣ−４０００等（日産化学工業（株））等の市販のものを使用してもよい。

また、ハロゲン系難燃剤としては、テトラブロモビスフェノールＡ（ＴＢＢＰＡ）、デカブロモジフェニルエタン（ＤＢＤＰＥ）、ヘキサブロモシクロドデカン（ＨＢＣＤ）、エチレンビステトラブロモフタルイミド、ＴＢＢＰＡポリカーボネートオリゴマー、臭素化ポリスチレン、ＴＢＢＰＡエポキシオリゴマー、ＴＢＢＰＡビスジブロモプロピルエーテル、エチレンビスペンタブロモジフェニル、ペンタブロモベンジルアクリレート、ヘキサブロモベンゼン、臭素化芳香族トリアジン、塩素系、塩素化パラフィン、パークロロシクロペンタデカン等が挙げられる。

上記の難燃剤には、三酸化アンチモン、窒素化グアニジン、五酸化アンチモン等を併用して用いてもよい。

無機系難燃剤である水和金属化合物や酸化金属化合物等の粒子の大きさとしては、一次粒子として、約０．０１μないし１５μ位である。難燃性の性能からは、難燃剤成分が多いほど良いが、難燃剤が多いと合成樹脂成分が少なくなって、難燃性接着層を形成加工する際に成膜することができず、また、必要な接着性能が得られない。難燃性があり、加工性の良い組成としては、合成樹脂成分が２０〜９９質量％と難燃剤成分が１〜８０質量％が好適である。

本発明による粘接着剤は、上記したアクリル系樹脂、エポキシ系樹脂、硬化剤、および難燃剤に加えて、さらに必要に応じてその他の添加剤を加えてもよい。例えば、加工性、耐熱性、耐候性、機械的性質、寸法安定性、抗酸化性、滑り性、離形性、抗カビ性、電気的特性、強度、その他等を改良、改質する目的で、例えば、滑剤、可塑剤、充填剤、フィラー、帯電防止剤、アンチブロッキング剤、架橋剤、酸化防止剤、紫外線吸収剤、光安定剤、染料、顔料等の着色剤、金属腐食防止剤、樹脂と難燃剤との間の凝集力を上昇させる各種カップリング剤、架橋剤、架橋助剤、難燃触媒、その他等を適宜添加することができる。また、接着力や耐熱性をより向上させるために、添加剤としてポリビニルホルマール樹脂を添加してもよい。

上記した各成分を混合し、必要に応じて混練、分散して、粘接着剤を調製することができる。混合ないし分散方法は、特に限定されるものではなく、通常の混練分散機、例えば、二本ロールミル、三本ロールミル、ペブルミル、トロンミル、ツェグバリ（Ｓｚｅｇｖａｒｉ）アトライター、高速インペラー分散機、高速ストーンミル、高速度衝撃ミル、デスパー、高速ミキサー、リボンブレンダー、コニーダー、インテンシブミキサー、タンブラー、ブレンダー、デスパーザー、ホモジナイザー、および超音波分散機などが適用できる。撹拌機を用いて、硬いエポキシ系樹脂として複数種を用いる場合は、先にこれらを混合撹拌し、次に硬化剤を混合撹拌し、溶媒で希釈した後に、柔かいエポキシ系樹脂を混合撹拌し、次いで、アクリル系樹脂を混合撹拌することが好ましい。

上記した粘接着剤は、エポキシ系樹脂に起因する強固な接着強度が得られ、導線との接着力も強力であり、その接着強度は温度変化でも劣化しにくい。また、アクリル系樹脂に起因するために脆質性が低く、優れた剪断強度と高い耐衝撃性、耐熱性を有するので、高温や摺動の厳しい環境下でも、導電体との密着性に優れ、かつ、高い耐熱性を実現することができる。

＜フラットケーブル被覆材＞
本発明によるフラットケーブル被覆材１０は、図１に示すように、基材１１と、基材１１の一方の面上に設けた粘接着層１３とを少なくとも含む。本発明においては、基材１１と粘接着層１３との間に、接着力を向上させるために、必要に応じてプライマー層１２を設けてもよい。また、フラットケーブル被覆材１０は、使用時（すなわち、被覆材を貼り合わせてフラットケーブルを作製する際）までの保存や、使用時の取り扱い性の点から、粘接着層１３面へ剥離紙（図示せず）を積層しておいてもよく、基材１１／粘接着層１３／剥離紙の構成としてもよい。

本発明においては、上記の粘接着剤を使用することにより、硬化前に初期粘着性をもった熱硬化型のフラットケーブル被覆材とすることができる。即ち、フラットケーブル被覆材１０の粘接着層１３は、初期粘着性を有するため、フラットケーブルを製造する際に、初期粘着力で導線等の導電体２１からなる配列体を被覆材の粘接着層上に保持したまま、他方の被覆材を貼り合わせて、加熱し熱硬化（接着）させることができる。その結果、貼合せ工程と接着の工程とが別の工程とできるため、貼合せ工程の製造速度を速くでき、かつ、接着の工程も製造速度を速く、又はバッチ式でも大量に一括で加熱処理でき、結果的に低コストとすることができる。また、粘接着層１３と導電体２１とを熱硬化反応で接着させることで、導電体と被覆材との接着力も強力であり、その接着強度は温度変化で劣化しない効果があり、高温や摺動の厳しい環境下でも、導電体との密着性に優れ、かつ、高い耐熱性を併せ持つ被覆材となる。

本発明によるフラットケーブル被覆材を構成する各層について、以下説明する。基材１１としては、機械的強度に優れ、耐熱性、耐薬品性、耐溶剤性、屈曲性、絶縁性等に富む、例えば、ポリエチレンテレフタレート、ポリエチレンナフタレート、ポリブチレンテレフタレート等のポリエステル系フィルム、ナイロン６、ナイロン６６、ナイロン６１０等のポリアミド系フィルム、ポリイミド、ポリアミドイミド、ポリエーテルイミド等のポリイミド系フィルム、フッ素系フィルム、ポリエーテルスルフォン、ポリエーテルケトン、ポリエーテルサルファイド、ポリアリレート、ポリエステルエーテル、全芳香族ポリアミド、ポリアラミド、ポリプロピレンフィルム、ポリカーボネートフィルムなどが適用できる。通常はポリエチレンテレフタレート、ポリエチレンナフタレート等のポリアルキレンテレフタレートが好適に使用される。

基材１１は、未延伸フィルム、または延伸フィルムが適用でき、強度を向上させる目的で延伸フィルムが好ましく、一軸方向または二軸方向に延伸したフィルムが、特に二軸延伸フィルムが好適である。また、基材フィルムの表面は、必要に応じて、例えば、コロナ処理、プラズマ処理、オゾン処理、その他の前処理を施しても良い。基材フィルムの厚さは、通常は５μｍ〜２００μｍが適用でき、１０μｍ〜１００μｍが好適である。厚さが５μｍ未満であると機械的強度が不足し、またプライマー層１２、粘接着層１３など形成する適性が減ずる。厚さが２００μｍ以上では可撓性が不足し摺動性が悪化するので、このような厚さにすることにより、フラットケーブル被覆材１０に必要とされる強度を付与することができるとともに、フラットケーブル被覆材１０に良好な可撓性を付与することができる。

基材上には、粘背着層を設ける前に、必要に応じてプライマー層を設けることができる。プライマー層を介在させることにより、基材と粘接着層との密着性がより向上し、子機器への使用時の摺動に耐えて、層間の剥離などを抑制して、フラットケーブルの絶縁性、耐久性が向上する。プライマー層１２の材料としては、例えば、イソシアネート基、ブロックイソシアネート基、および／またはカルボジイミド基を有する多官能化合物と、ガラス転移点が２０℃〜１２０℃、好ましくは３０℃〜１００℃のポリエステル系樹脂、ポリウレタン系樹脂とを含むプライマー剤が適用できる。また、プライマー剤としては、ポリエチレンイミン系化合物、有機チタン系化合物、イソシアネート系化合物、ウレタン系化合物、ポリブタジエン系化合物などを主成分とするアンカーコート剤も適用することができる。

プライマー層１２は、プライマー剤の希釈液をロールコート、リバースロールコート、グラビアコート、リバースグラビアコート、バーコート、ロッドコ−ト、キスコート、ナイフコート、ダイコート、コンマコート、フローコート、スプレーコートなどの方法で塗布し乾燥して、溶剤を除去してプライマー層を形成させることができる。また、乾燥後に温度３０℃〜７０℃でエージングしてもよい。プライマー層１２の厚さは、通常は０．０５μｍ〜１０μｍ程度、好ましくは０．１μｍ〜５μｍ程度である。

粘接着層は、基材上、またはプライマー層上に形成される。粘接着層は、上記した粘接着剤を基材１１またはプライマー層１２の表面へ塗布することにより形成できる。塗布方法としては、特に限定されるものではなく、例えば、ロールコート、リバースロールコート、トランスファーロールコート、グラビアコート、グラビアリバースコート、コンマコート、ロッドコ−ト、ブレードコート、バーコート、ワイヤーバーコート、ダイコート、リップコート、ディップコートなどが適用できる。塗布法により基材（またはプライマー層）上へ粘接着剤を塗布するには、粘接着剤の粘度が１〜２００００センチストークス（２５℃）程度、好ましくは１〜２００センチストークスに調整されていることが好ましい。

粘接着剤を基材（またはプライマー層）上に塗布した後、乾燥させることにより粘接着層が形成されるが、フラットケーブル被覆材の使用時までの保存や、使用時の取り扱い性の点から、粘接着層面の保護のために、粘接着層上に剥離紙を貼り合わせてもよい。剥離紙としては、離型フィルム、セパレート紙、セパレートフィルム、セパ紙、剥離フィルム、剥離紙とも呼ばれる。離型紙は、上質紙、コート紙、含浸紙、プラスチックフィルムなどの離型紙用基材の片面又は両面に離型層を有したものである。この離型層としては、離型性を有する材料であれば、特に限定されないが、例えば、シリコーン樹脂、有機樹脂変性シリコーン樹脂、フッ素樹脂、アミノアルキド樹脂、メラミン系樹脂、アクリル系樹脂、ポリエステル樹脂などがある。これらの樹脂は、エマルジョン型、溶剤型又は無溶剤型のいずれもが使用できる。

離形層は、離形層成分を分散および／または溶解した塗液を、剥離紙用の基材フィルムの片面に塗布し、加熱乾燥および／または硬化させて形成する。塗液の塗布方法としては、公知で任意の塗布法が適用でき、例えば、ロールコート、グラビアコート、スプレーコートなどである。また、離型層は、必要に応じて、基材フィルムの少なくとも片面の、全面または一部に形成してもよい。

なお、剥離紙ないし離形層の剥離力は、粘着剤テープに対し、１〜２０００ｍＮ／ｃｍ程度、さらに１００〜１０００ｍＮ／ｃｍであることが好ましい。剥離紙ないし離形層の剥離力が１ｍＮ／ｃｍ未満の場合は、粘着シートや被粘着材との剥離力が弱く、剥がれたり部分的に浮いたりする。また、２０００ｍＮ／ｃｍより大きい場合は、剥離紙ないし離形層の剥離力が強すぎて、剥離紙を剥離しにくい。安定した離形性や加工性の点で、ポリジメチルシロキサンを主成分とする付加及び／又は重縮合型の剥離紙用硬化型シリコーン樹脂が好ましい。

＜フラットケーブル＞
本発明によるフラットケーブルは、図２に示すように、複数の導電体２１を同一平面内で配列した導電体列を、一対のフラットケーブル被覆材１０で挟持して両面から被覆したものである。図３は図２のＡＡ断面図であり、導電体２１列は両面より被覆してなるフラットケーブル被覆材１０の粘接着層１３によって、埋め込まれるような状態で熱硬化されており、導電体２１列は強固に接着されている。

上記のような構造を有するフラットケーブルは、一対のフラットケーブル被覆材を準備し、一方の被覆材の粘接着層上に、複数の導電体を同一平面内で配列した導電体列を仮固定し、前記導電体列が仮固定された粘接着層と、他方の粘接着層とが対向するように、被覆材どうしを重ね合わせて積層体を形成し、前記積層体を加熱して、前記粘接着層を硬化させることにより製造される。このように、本発明によるフラットケーブル被覆材を用いれば、フラットケーブルを製造する際に、初期粘着力で導線等の導電体２１からなる配列体を被覆材の粘接着層上に保持したまま、他方の被覆材を貼り合わせて、加熱し熱硬化（接着）させることができる。その結果、貼合せ工程と接着の工程とが別の工程とできるため、貼合せ工程の製造速度を速くでき、かつ、接着の工程も製造速度を速く、又はバッチ式でも大量に一括で加熱処理でき、結果的に低コストとすることができる。

フラットケーブル被覆材の粘接着層上に剥離紙を設けている場合は、予め、または導電体列を粘接着層上に仮固定する前に、フラットケーブル被覆材から剥離紙を剥離し除去すればよい。

従来の製造方法では、一対のフラットケーブル用被覆材の接着層の面を対向させて重ね合わせ、その層間に、導線等の導電体を同一平面内で配列した導電体列を介在させた状態で、フラットケーブル用被覆材と導電体とを加熱加圧してヒートシールすることにより、接着層と導電体２１とを密接着させ、更に、対向した接着層自身も相互に接着させることにより、導電体列を接着層へ埋め込み、被覆材で被覆して、フラットケ−ブル被覆材と導電体列とを一体化してフラットケーブルを製造していた。この従来の製造方法に使用されていた接着剤はポリエステル系の樹脂などが一般的なものであり、初期粘着性を有しないものであったため、複数の導電体が所定の間隔で平行に配列するように導電体を接着剤上に配置することが困難であった。従って、被覆材の接着層上に導電体が配列するように配置してから他方の被覆材を重ね合わせることができず、同一走行中の工程内で、一方の被覆材に導電体を配置と同時に他方の被覆材を重ね合わせ、加熱加圧（ヒートシール）して接着剤を硬化させる必要があった。そのため、このヒートシール工程では、被覆材及び導電体を、接着剤が溶融する温度まで昇温するための熱エネルギーや、接着剤自体を溶融するための熱エネルギーなど、多大の熱エネルギーが必要となり、その結果、ヒートシール工程の速度は著しく遅くなり、作業効率性が低下する。一方、工程速度を早くするためにヒートシール温度を高くすると、接着剤への熱の影響により被覆材と導電体との密着性が不十分となり、高温での接着力が不足する場合があった。本発明においては、上記のように、貼合せ工程と接着の工程とが別の工程とできるため、貼合せ工程の製造速度を速くでき、かつ、接着の工程も製造速度を速く、又はバッチ式でも大量に一括で加熱処理でき、結果的に低コストとすることができる。

粘接着層を硬化させる加熱工程は、加熱とともに加圧してもよい。また、加熱温度は、１００〜３００℃程度、好ましくは１５０〜２５０℃である。加熱時間は１〜２４０分間、好ましくは１０〜６０分間である。加熱工程は、被覆材どうしを重ね合わせて積層体としたものを一旦巻き取ってロール状とした後に、ロール状の形態で加熱してもよく、また、長尺状の積層体を所望の長さに切断して枚葉状の形態として加熱してもよい。

本発明においては、上記のように、フラットケーブル被覆材の粘接着層が硬化させる前であっても初期粘着性を有するため、導電体を一定の間隔で平行に配列させた状態で粘接着層上に仮固定して、他方のフラットケーブル被覆材を重ね合わせて積層体を形成できる。そのため、導電体の仮固定や被覆材の重ね合わせ工程は高速で実施できるため、作業効率を著しく改善できる。また、被覆材どうしを重ね合わせて積層体としたものを一旦巻き取ってロール状にして、これらをまとめて加熱処理（粘接着剤の硬化処理）を行えるため、製造コストを低減することができる。

以下、実施例及び比較例により、本発明を更に詳細に説明するが、これに限定されるものではない。なお、溶媒を除き、各層の各組成物は固形分換算の質量部である。

実施例１
＜粘接着剤の調製＞
下記原料を攪拌機により混合し、粘接着剤を作製した。
・アクリル酸エステル共重合体 １００部
・ビスフェノールＡ型エポキシ樹脂（主鎖のＣ＝１〜３） ５０部
・ビスフェノールＡ型エポキシ樹脂（主鎖のＣ＝２〜１０） １００部
・ＮＢＲ変性エポキシ樹脂 ５０部
・ジシアンジアミド ７部
・フォスフィン酸塩 １８０部
・水酸化マグネシウム ３００部

＜試験片の作製＞
上記で得られた粘接着剤を、厚さ２５μｍのポリエチレンテレフタレート（ユニチカ株式会社、エンブレット）上に、乾燥後の重量が５０ｇ／ｍ^２になるように、コンマコーターにて塗布し乾燥して粘接着層を形成することにより、被覆材を作製した。
次いで、得られた被覆材を２枚準備し、それらを、粘接着層どうしが対向するように重ね合わせ、金属ロールとゴムロールとの間を、６０℃に加熱しながら加圧して、３０ｍ／ｍｉｎのスピードで通過させて積層体とした。その後、積層体を、熱オーブンにて、１８０℃で１時間保持して、粘接着剤を加熱硬化させたものを試験片とした。

実施例２
粘接着剤の調製において、水酸化マグネシウムを加えなかった以外は実施例１と同様にして試験片を作製した。

実施例３
粘接着剤の調製において、フォスフィン酸塩を加えなかった以外は実施例１と同様にして試験片を作製した。

実施例４
粘接着剤の調製において、原料を下記のものに変更した以外は実施例１と同様にして試験片を作製した。
・アクリル酸エステル共重合体 １００部
・ビスフェノールＡ型エポキシ樹脂（主鎖のＣ＝１〜３） ９５部
・ビスフェノールＡ型エポキシ樹脂（主鎖のＣ＝２〜１０） １００部
・ビニルホルマール ５部
・１−ベンジル−２−フェニルイミダゾール ７部
・ＤＢＵ系テトラフェニルポレート塩 ５部
・水酸化マグネシウム ５０部

実施例５
粘接着剤の調製において、水酸化マグネシウムをメラミンシアヌレートに代えた以外は実施例４と同様にして試験片を作製した。

比較例１
粘接着剤の調製において、フォスフィン酸塩および水酸化マグネシウムを加えなかった以外は実施例１と同様にして試験片を作製した。

比較例２
粘接着剤の調製において、水酸化マグネシウムを加えなかった以外は実施例４と同様にして試験片を作製した。

＜初期粘着力の評価＞
上記で得られた被覆材を、２３℃、５０％ＲＨ雰囲気下に２４時間静置し、幅２５ｍｍ、長さ２５０ｍｍに裁断し、試験サンプルとした。粘接着層が接触するように、洗浄した硝子板の上に試験サンプルを置き、その上から、手動式圧着装置（ＪＩＳ０２３７）にて、圧着速さ約５ｍｍ／ｓｅｃ、１往復させ、貼り付けた。
硝子板に貼り付けた試験サンプルの片方を、テンシロン（オリエンテック製ＲＴＣ１３１０Ａ）にて、３００ｍｍ／ｍｉｎの速さで引き剥がし、そのときの応力を粘着力とした。

＜耐熱性評価＞
１５０℃で２４ｈ静置後の剥離強度が１０Ｎ／１０ｍｍ幅以上の場合を、合格とし「○印」で示し、これ以下の場合を不合格とし「×印」で示す。

＜難燃性評価＞
上記で得られた各試験片について、難燃性試験を行った。酸素指数２１以上であったものを○、それ未満を×とした。これらの評価結果は、下記の表１に示される通りであった。

１：フラットケーブル
１０：フラットケーブル被覆材
１１：基材
１３：粘接着層
１５：粘接着剤
２１：導線

Claims (9)

1. 基材と、前記基材の一方の面上に設けた粘接着層とを少なくとも含むフラットケーブル被覆材に使用される粘接着剤であって、
   アクリル系樹脂と、エポキシ系樹脂と、硬化剤と、水和金属化合物、リン酸化合物、メラミン系難燃剤、およびハロゲン系難燃剤からなる群から選択される少なくとも１種の難燃剤と、を含んでなることを特徴とする、粘接着剤。
2. 前記水和金属化合物が、水酸化アルミニウムまたは水酸化マグネシウムである、請求項１に記載の粘接着剤。
3. 前記アクリル系樹脂が海、前記エポキシ系樹脂が島とする海島構造を有する、請求項１または２に記載の粘接着剤。
4. 前記アクリル系樹脂が、エチルアクリレート−ブチルアクリレート−アクリルニトリル共重合体からなる、請求項１〜３のいずれか一項に記載の難粘着剤。
5. 前記エポキシ系樹脂が、ニトリルブタジエンゴム変性エポキシ樹脂と、ｂｉｓ−Ａ型エポキシ樹脂とからなる混合物である、請求項１〜４のいずれか一項に記載の粘接着剤。
6. 前記硬化剤がジシアンジアミド系の化合物である、請求項１〜５のいずれかに記載の粘接着剤。
7. 基材と、前記基材の一方の面上に設けた粘接着層とを少なくとも含むフラットケーブル被覆材であって、粘接着層が請求項１〜６のいずれか一項に記載の粘接着剤からなることを特徴とする、フラットケーブル被覆材。
8. 複数の導電体を同一平面内で配列した導電体列を、一対の被覆材で挟持したフラットケーブルであって、前記被覆材が、請求項７に記載のフラットケーブル被覆材であり、前記フラットケーブル被覆材の粘接着層どうしが対向するように、前記導電体列が一対の前記フラットケーブル被覆材で挟持されていることを特徴とする、フラットケーブル。
9. 請求項８に記載のフラットケーブルを製造する方法であって、
   一対の被覆材を準備し、
   前記一方の被覆材の粘接着層上に、複数の導電体を同一平面内で配列した導電体列を仮固定し、
   前記導電体列が仮固定された粘接着層と、他方の粘接着層とが対向するように、被覆材どうしを重ね合わせて積層体を形成し、
   前記積層体を加熱して、前記粘接着層を硬化させる、
   ことを含んでなり、
   前記被覆材が、請求項７に記載のフラットケーブル被覆材からなることを特徴とする、方法。
