JP2012109052A - 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法 - Google Patents

電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法 Download PDF

Info

Publication number
JP2012109052A
JP2012109052A JP2010255227A JP2010255227A JP2012109052A JP 2012109052 A JP2012109052 A JP 2012109052A JP 2010255227 A JP2010255227 A JP 2010255227A JP 2010255227 A JP2010255227 A JP 2010255227A JP 2012109052 A JP2012109052 A JP 2012109052A
Authority
JP
Japan
Prior art keywords
thin film
electrode
active material
electrode active
material layer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2010255227A
Other languages
English (en)
Other versions
JP5614646B2 (ja
Inventor
Jun Aketo
純 明渡
Popovich Daniel
ポポビッチ ダニエル
Hideyuki Nagai
秀幸 永井
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
National Institute of Advanced Industrial Science and Technology AIST
Toyota Motor Corp
Original Assignee
National Institute of Advanced Industrial Science and Technology AIST
Toyota Motor Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by National Institute of Advanced Industrial Science and Technology AIST, Toyota Motor Corp filed Critical National Institute of Advanced Industrial Science and Technology AIST
Priority to JP2010255227A priority Critical patent/JP5614646B2/ja
Priority to US13/885,259 priority patent/US9136527B2/en
Priority to CN201180054606.8A priority patent/CN103339765B/zh
Priority to PCT/IB2011/002694 priority patent/WO2012066405A1/en
Publication of JP2012109052A publication Critical patent/JP2012109052A/ja
Application granted granted Critical
Publication of JP5614646B2 publication Critical patent/JP5614646B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H01M4/0421—Methods of deposition of the material involving vapour deposition
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G51/00—Compounds of cobalt
    • C01G51/40—Complex oxides containing cobalt and at least one other metal element
    • C01G51/42—Complex oxides containing cobalt and at least one other metal element containing alkali metals, e.g. LiCoO2
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0561—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of inorganic materials only
    • H01M10/0562—Solid materials
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H01M4/0419—Methods of deposition of the material involving spraying
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/06—Electrodes for primary cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/131—Electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1391—Processes of manufacture of electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/485—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of mixed oxides or hydroxides for inserting or intercalating light metals, e.g. LiTi2O4 or LiTi2OxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
    • H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M6/00—Primary cells; Manufacture thereof
    • H01M6/14—Cells with non-aqueous electrolyte
    • H01M6/18—Cells with non-aqueous electrolyte with solid electrolyte
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/10—Solid density
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/40—Electric properties
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/021—Physical characteristics, e.g. porosity, surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/028—Positive electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/002—Inorganic electrolyte
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0065—Solid electrolytes
    • H01M2300/0068—Solid electrolytes inorganic
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H01M4/0404—Methods of deposition of the material by coating on electrode collectors
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0483—Processes of manufacture in general by methods including the handling of a melt
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
    • Y02P70/50—Manufacturing or production processes characterised by the final manufactured product

Landscapes

  • Chemical & Material Sciences (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Inorganic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Secondary Cells (AREA)

Abstract

【課題】本発明は、Ｌｉイオン伝導性が良好な電極用薄膜を提供することを主目的とする。
【解決手段】本発明は、全固体リチウム電池に用いられる電極用薄膜であって、コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下であることを特徴とする電極用薄膜を提供することにより、上記課題を解決する。
【選択図】図３

Description

本発明は、全固体リチウム電池に用いられる電極用薄膜に関し、より詳しくはＬｉイオン伝導性が良好な電極用薄膜に関する。
近年におけるパソコン、ビデオカメラおよび携帯電話等の情報関連機器や通信機器等の急速な普及に伴い、その電源として利用される電池の開発が重要視されている。また、自動車産業界等においても、電気自動車用あるいはハイブリッド自動車用の高出力かつ高容量の電池の開発が進められている。現在、種々の電池の中でも、エネルギー密度が高いという観点から、リチウム電池が注目を浴びている。
現在市販されているリチウム電池は、可燃性の有機溶媒を含む電解液が使用されているため、短絡時の温度上昇を抑える安全装置の取り付けや短絡防止のための構造・材料面での改善が必要となる。これに対し、電解液を固体電解質層に変えて、電池を全固体化したリチウム電池は、電池内に可燃性の有機溶媒を用いないので、安全装置の簡素化が図れ、製造コストや生産性に優れると考えられている。
一方、全固体リチウム電池に用いられる電極を、エアロゾルデポジション法により形成する方法が知られている。例えば、特許文献１においては、エアロゾルデポジション法（チャンバー内圧力１００Ｐａ）により、コバルト酸リチウム（ＬｉＣｏＯ２）およびリン酸塩固体電解質（Ｌｉ１．３Ａｌ０．３Ｔｉ０．７（ＰＯ４）３）が混在した第２被膜を成膜することが開示されている。一方、特許文献２には、全固体リチウム電池ではなく、電解液を用いたリチウム電池の電極の形成方法であるが、エアロゾルデポジション法により、活物質層（電極）を形成する方法が開示されている。
特開２００９−２９３１０７号公報 特開２００８−１６６１４２号公報
電池の高出力化の観点から、Ｌｉイオン伝導性が良好な電極用薄膜（活物質層）が求められている。本発明は、上記実情に鑑みてなされたものであり、Ｌｉイオン伝導性が良好な電極用薄膜を提供することを主目的とする。
上記課題を解決するために、本発明者等が鋭意研究を重ねた結果、コバルト酸リチウムから構成される薄膜は、特定の密度の範囲において、Ｌｉイオン伝導性が良好になることを見出し、本発明を完成させるに至った。
すなわち、本発明においては、全固体リチウム電池に用いられる電極用薄膜であって、コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下であることを特徴とする電極用薄膜を提供する。
本発明によれば、密度が特定の範囲にあることにより、Ｌｉイオン伝導性が良好な電極用薄膜とすることができる。さらに、本発明によれば、密度が特定の範囲にあることにより、機械的強度が良好な電極用薄膜とすることができる。
上記発明においては、上記電極用薄膜が、エアロゾルデポジション法を用いてなることが好ましい。常温で成膜でき、密度を制御しやすいからである。
上記発明においては、成膜時の圧力Ｐが、１００Ｐａ＜Ｐ≦４００Ｐａの範囲内であることが好ましい。
また、本発明においては、正極活物質を含有する正極活物質層と、負極活物質を含有する負極活物質層と、上記正極活物質層および上記負極活物質層の間に形成された固体電解質層とを有する全固体リチウム電池であって、上記正極活物質層が、上述した電極用薄膜であることを特徴とする全固体リチウム電池を提供する。
本発明によれば、正極活物質層として、上述した電極用薄膜を用いることで、高出力な電池とすることができる。
また、本発明においては、全固体リチウム電池に用いられる電極用薄膜の製造方法であって、コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下である電極用薄膜を成膜する成膜工程を有することを特徴とする電極用薄膜の製造方法を提供する。
本発明によれば、特定の密度が得られるように成膜を行うことで、Ｌｉイオン伝導度が良好な電極用薄膜を得ることができる。さらに、本発明によれば、特定の密度が得られるように成膜を行うことで、機械的強度が良好な電極用薄膜を得ることができる。
上記発明においては、上記成膜工程において、エアロゾルデポジション法により、上記電極用薄膜を成膜することが好ましい。常温で成膜でき、密度を制御しやすいからである。
上記発明においては、成膜時の圧力Ｐが、１００Ｐａ＜Ｐ≦４００Ｐａの範囲内であることが好ましい。
本発明においては、Ｌｉイオン伝導性が良好な電極用薄膜を得ることができるという効果を奏する。

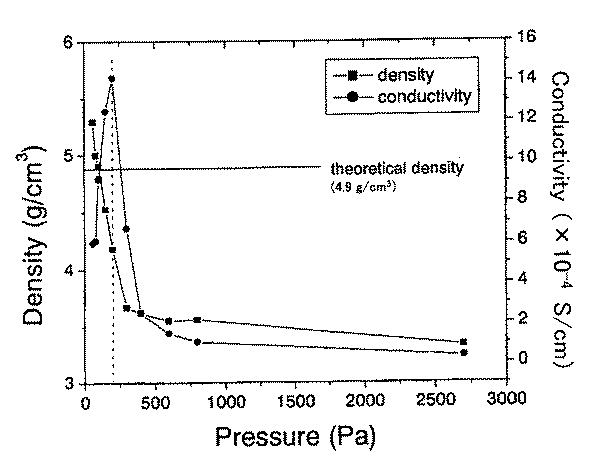

本発明の全固体リチウム電池の一例を示す概略断面図である。 エアロゾルデポジション法を説明する模式図である。 実験例で得られた薄膜に対する、密度測定およびＬｉイオン伝導度測定の結果である。
以下、本発明の電極用薄膜、全固体リチウム電池および電極用薄膜の製造方法について、詳細に説明する。
Ａ．電極用薄膜
まず、本発明の電極用薄膜について説明する。本発明の電極用薄膜は、全固体リチウム電池に用いられる電極用薄膜であって、コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下であることを特徴とするものである。
本発明によれば、密度が特定の範囲にあることにより、Ｌｉイオン伝導性が良好な電極用薄膜とすることができる。さらに、本発明によれば、密度が特定の範囲にあることにより、機械的強度が良好な電極用薄膜とすることができる。また、本発明の電極用薄膜は、例えばエアロゾルデポジション法により作製することができる。ここで、特許文献１においては、エアロゾルデポジション法（チャンバー内圧力１００Ｐａ）により、コバルト酸リチウム（ＬｉＣｏＯ２）およびリン酸塩固体電解質（Ｌｉ１．３Ａｌ０．３Ｔｉ０．７（ＰＯ４）３）が混在した第２被膜を成膜することが開示されている。しかしながら、後述する実施例に記載するように、チャンバー内の圧力を１００Ｐａとした場合、コバルト酸リチウムの薄膜の密度は、真密度を超えた。なお、この場合のデメリットについては後述することとする。
本発明の電極用薄膜は、コバルト酸リチウムから構成されることを一つの特徴とする。「コバルト酸リチウムから構成される」とは、コバルト酸リチウムを主体とすることをいい、電極用薄膜におけるコバルト酸リチウムの割合は、９０ｍｏｌ％以上であることが好ましく、９５ｍｏｌ％以上であることがより好ましい。また、電極用薄膜に含まれるコバルト酸リチウムの割合は、例えば蛍光Ｘ線回折法、ＩＣＰ（発光分光分析）により確認することができる。なお、本発明におけるコバルト酸リチウムは、通常、結晶質である。また、本発明の電極用薄膜は、少量であれば、導電化材および固体電解質材料の少なくとも一方を含有していても良い。
さらに、本発明の電極用薄膜は、密度が３．６ｇ／ｃｍ３以上であることを一つの特徴とする。後述する実施例に記載するように、密度が特定の値以上になることで、Ｌｉイオン伝導性が顕著に増加する。さらに、密度（緻密性）自体も、密度が特定の値以上になることで、顕著に増加する。また、本発明の電極用薄膜は、理論密度（４.９ｇ／ｃｍ３）を有するコバルト酸リチウムの薄膜よりも高いＬｉイオン伝導度が発現される密度以上の密度を有することが好ましい。
また、本発明の電極用薄膜は、密度が４．９ｇ／ｃｍ３以下であることを一つの特徴とする。ここで、コバルト酸リチウムの理論密度は４．９ｇ／ｃｍ３である。そのため、本発明の電極用薄膜が４．９ｇ／ｃｍ３より大きい密度を有する場合、薄膜は歪みを有することになる。この薄膜の歪みは結晶性低下の要因であると考えられ、結晶性の低下がＬｉイオンの動き（Ｌｉイオンの挿入脱離やＬｉイオン伝導）を阻害している可能性が考えられる。さらに、薄膜に歪みが生じると、薄膜が剥離しやすくなるという問題、薄膜が割れやすくなるという問題、反応面積の減少に伴う容量低下が生じるという問題等がある。このような観点から、本発明の電極用薄膜は、コバルト酸リチウムの理論密度の値以下であることが好ましい。さらに、本発明の電極用薄膜の密度は、４．８５ｇ／ｃｍ３（相対密度９９％）以下であることが好ましく、４．６６ｇ／ｃｍ３（相対密度９５％）以下であることがより好ましい。Ｌｉイオンの挿入脱離による膨潤収縮の応力を緩和でき、さらに良好なＬｉイオン伝導性を有する電極用薄膜とすることができるからである。
本発明の電極用薄膜の密度は、以下の方法で求めることができる。すなわち、電極用薄膜の面積および膜厚から、電極用薄膜の体積を求める。電極用薄膜の厚さは、例えば市販の膜厚測定機を用いれば良い。その後、電極用薄膜の重量を測定し、その重量を電極用薄膜の体積で除することにより、電極用薄膜の密度（ｇ／ｃｍ３）を求めることができる。
本発明の電極用薄膜は、常温でのＬｉイオン伝導度が高いことが好ましい。高出力な全固体リチウム電池を得ることができるからである。上記Ｌｉイオン伝導度は、例えば、２×１０−４Ｓ／ｃｍ以上であることが好ましく、６×１０−４Ｓ／ｃｍ以上であることがより好ましい。また、本発明の電極用薄膜は、理論密度（４.９ｇ／ｃｍ３）を有するコバルト酸リチウムの薄膜よりも高いＬｉイオン伝導度を有することが好ましい。具体的には、上記Ｌｉイオン伝導度が、９．２×１０−４Ｓ／ｃｍ以上であることが好ましく、１×１０−３Ｓ／ｃｍ以上であることがより好ましい。
本発明の電極用薄膜のＬｉイオン伝導度は、以下の方法で求めることができる。すなわち、電極用薄膜の両面に導電性金属膜を配置し、交流インピーダンス測定法により、Ｌｉイオン伝導度を測定することができる。また、本発明の電極用薄膜の膜厚は、特に限定されるものではないが、例えば０．１μｍ〜１０００μｍの範囲内であることが好ましい。
本発明の電極用薄膜は、通常、全固体リチウム電池に用いられるものである。また、本発明の電極用薄膜は、正極および負極のいずれの電極にも用いることができるが、コバルト酸リチウムは酸化還元電位が高いことから、正極活物質層として用いることが好ましい。また、本発明の電極用薄膜を得る方法については、後述する「Ｃ．電極用薄膜の製造方法」で詳細に説明する。特に、本発明の電極用薄膜は、エアロゾルデポジション法を用いてなるものであることが好ましい。
Ｂ．全固体リチウム電池
次に、本発明の全固体リチウム電池について説明する。本発明の全固体リチウム電池は、正極活物質を含有する正極活物質層と、負極活物質を含有する負極活物質層と、上記正極活物質層および上記負極活物質層の間に形成された固体電解質層とを有する全固体リチウム電池であって、上記正極活物質層が、上述した電極用薄膜であることを特徴とするものである。
本発明によれば、正極活物質層として、上述した電極用薄膜を用いることで、高出力な電池とすることができる。
図１は、本発明の全固体リチウム電池の一例を示す概略断面図である。図１における全固体リチウム電池１０は、正極活物質を含有する正極活物質層１と、負極活物質を含有する負極活物質層２と、正極活物質層１および負極活物質層２の間に形成された固体電解質層３と、正極活物質層１の集電を行う正極集電体４と、負極活物質層２の集電を行う負極集電体５と、これらの部材を収納する電池ケース６とを有するものである。本発明においては、正極活物質層１が、上記「Ａ．電極用薄膜」に記載した電極用薄膜であることを大きな特徴とする。
以下、本発明の電池について、構成ごとに説明する。
１．正極活物質層
本発明における正極活物質層については、上記「Ａ．電極用薄膜」に記載した内容と同様であるので、ここでの記載は省略する。
２．負極活物質層
本発明における負極活物質層は、少なくとも負極活物質を含有する層であり、必要に応じて、固体電解質材料、導電化材および結着材の少なくとも一つを含有していても良い。負極活物質としては、例えば金属活物質およびカーボン活物質を挙げることができる。金属活物質としては、例えばＩｎ、Ａｌ、ＳｉおよびＳｎ等を挙げることができる。一方、カーボン活物質としては、例えばメソカーボンマイクロビーズ（ＭＣＭＢ）、高配向性グラファイト（ＨＯＰＧ）、ハードカーボン、ソフトカーボン等を挙げることができる。また、負極活物質として、酸化物活物質を用いても良い。酸化物活物質としては、Ｌｉ、ＴｉおよびＯを含有する化合物（例えばＬｉ４Ｔｉ５Ｏ１２）等を挙げることができる。
本発明における負極活物質層は、固体電解質材料を含有していても良い。固体電解質材料の添加により、負極活物質層のＬｉイオン伝導性を向上させることができる。なお、固体電解質材料としては、後述する固体電解質層に用いられる固体電解質材料と同様の材料を挙げることができる。また、負極活物質層は、導電化材を含有していても良い。導電化材の添加により、負極活物質層の導電性を向上させることができる。導電化材としては、例えばアセチレンブラック、ケッチェンブラック、カーボンファイバー等を挙げることができる。また、負極活物質層は、結着材を含有していても良い。結着材の種類としては、例えば、ポリテトラフルオロエチレン（ＰＴＦＥ）等のフッ素含有結着材等を挙げることができる。負極活物質層の厚さは、例えば０．１μｍ〜１０００μｍの範囲内であることが好ましい。
３．固体電解質層
本発明における電解質層は、正極活物質層および負極活物質層の間に形成される層である。固体電解質層を構成する固体電解質材料としては、Ｌｉイオン伝導性を有するものであれば特に限定されるものではないが、例えば、Ｌｉ２Ｏ−Ｂ２Ｏ３−Ｐ２Ｏ５、Ｌｉ２Ｏ−ＳｉＯ２、Ｌｉ２Ｏ−Ｂ２Ｏ３、Ｌｉ２Ｏ−Ｂ２Ｏ３−ＺｎＯ等の酸化物非晶質固体電解質材料、Ｌｉ２Ｓ−ＳｉＳ２、ＬｉＩ−Ｌｉ２Ｓ−ＳｉＳ２、ＬｉＩ−Ｌｉ２Ｓ−Ｐ２Ｓ５、ＬｉＩ−Ｌｉ２Ｓ−Ｂ２Ｓ３、Ｌｉ３ＰＯ４−Ｌｉ２Ｓ−Ｓｉ２Ｓ、Ｌｉ３ＰＯ４−Ｌｉ２Ｓ−ＳｉＳ２、Ｌｉ３ＰＯ４−Ｌｉ２Ｓ−ＳｉＳ、ＬｉＩ−Ｌｉ２Ｓ−Ｐ２Ｏ５、ＬｉＩ−Ｌｉ３ＰＯ４−Ｐ２Ｓ５、Ｌｉ２Ｓ−Ｐ２Ｓ５等の硫化物非晶質固体電解質材料、ＬｉＩ、ＬｉＩ−Ａｌ２Ｏ３、Ｌｉ３Ｎ、Ｌｉ３Ｎ−ＬｉＩ−ＬｉＯＨ、Ｌｉ１＋ｘＡｌｘＴｉ２−ｘ（ＰＯ４）３（０≦ｘ≦２）、Ｌｉ１＋ｘ＋ｙＡｘＴｉ２−ｘＳｉｙＰ３−ｙＯ１２（Ａ＝ＡｌまたはＧａ、０≦ｘ≦０．４、０＜ｙ≦０．６）、［（Ａ１/２Ｌｉ１／２）１−ｘＢｘ］ＴｉＯ３（Ａ＝Ｌａ、Ｐｒ、Ｎｄ、Ｓｍ、Ｂ＝ＳｒまたはＢａ、０≦ｘ≦０．５）、Ｌｉ５Ｌａ３Ｔａ２Ｏ１２、Ｌｉ７Ｌａ３Ｚｒ２Ｏ１２、Ｌｉ６ＢａＬａ２Ｔａ２Ｏ１２、Ｌｉ３ＰＯ（４−３／２ｘ）Ｎｘ（ｘ＜１）、Ｌｉ３．６Ｓｉ０．６Ｐ０．４Ｏ４等の結晶質酸化物・酸窒化物等を挙げることができる。固体電解質層の厚さは、例えば０．１μｍ〜１０００μｍの範囲内、中でも０．１μｍ〜３００μｍの範囲内であることが好ましい。
４．その他の構成
本発明の全固体リチウム電池は、上述した正極活物質層、負極活物質層および固体電解質層を少なくとも有するものである。さらに通常は、正極活物質層の集電を行う正極集電体、および負極活物質の集電を行う負極集電体を有する。正極集電体の材料としては、例えばＳＵＳ、アルミニウム、ニッケル、鉄、チタンおよびカーボン等を挙げることができ、中でもＳＵＳが好ましい。一方、負極集電体の材料としては、例えばＳＵＳ、銅、ニッケルおよびカーボン等を挙げることができ、中でもＳＵＳが好ましい。また、正極集電体および負極集電体の厚さや形状等については、電池の用途等に応じて適宜選択することが好ましい。また、本発明に用いられる電池ケースには、一般的な電池の電池ケースを用いることができる。電池ケースとしては、例えばＳＵＳ製電池ケース等を挙げることができる。
５．全固体リチウム電池
本発明の全固体リチウム電池は、通常、二次電池であり、例えば車載用電池として有用である。本発明の全固体リチウム電池の形状としては、例えば、コイン型、ラミネート型、円筒型および角型等を挙げることができる。また、本発明の全固体リチウム電池の製造方法は、上述した全固体リチウム電池を得ることができる方法であれば特に限定されるものではなく、一般的な電池の製造方法と同様の方法を用いることができる。本発明の全固体リチウム電池の製造方法の一例としては、正極活物質層（電極用薄膜）に対して、固体電解質層を構成する材料、および負極活物質層を構成する材料を順次配置してプレスすることにより、発電要素を作製し、この発電要素を電池ケースの内部に収納し、電池ケースをかしめる方法等を挙げることができる。また、正極活物質層は、例えば、後述する成膜法（エアロゾルデポジション法等）で成膜されるものであるが、同様に、固体電解質層および負極活物質層の少なくとも一つも、後述する成膜法（エアロゾルデポジション法等）で成膜されたものであっても良い。
Ｃ．電極用薄膜の製造方法
次に、本発明の電極用薄膜の製造方法について説明する。本発明の電極用薄膜の製造方法は、全固体リチウム電池に用いられる電極用薄膜の製造方法であって、コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下である電極用薄膜を成膜する成膜工程を有することを特徴とするものである。
本発明によれば、特定の密度が得られるように成膜を行うことで、Ｌｉイオン伝導度が良好な電極用薄膜を得ることができる。さらに、本発明によれば、特定の密度が得られるように成膜を行うことで、機械的強度が良好な電極用薄膜を得ることができる。従来、全固体リチウム電池の電極を作製する方法として、スラリーによるウェット塗工法が一般的に採用されている。しかしながら、ウェット塗工法には、緻密な電極を得ることが難しいという欠点があった。なお、緻密性の向上を目的として、電極をプレスすることも従来から行われているが、緻密性の向上には限界があった。これに対して、本発明においては、成膜法を用いることにより緻密性の高い電極用薄膜を容易に得ることができる。
本発明における成膜方法は、特定の密度の薄膜が得られる方法であれば特に限定されるものではないが、例えば、エアロゾルデポジション法、ガスデポジション法、溶射法、コールドスプレー法等を挙げることができ、中でもエアロゾルデポジション法およびガスデポジション法が好ましい。ここで、エアロゾルデポジション法は、原料となる微粒子を、例えばガスの供給、振動、超音波振動等によって気相中に巻き上げ、搬送ガス中に分散（混合）してエアロゾル化し、これを基板に衝突させて、微粒子を起源とする膜を得る手法である。一方、ガスデポジション法は、原料を気化蒸発させた後、気相中でナノ粒子として再析出させ、それを搬送ガス中に分散（混合）して、これを基板に衝突させて、ナノ粒子を起源とする膜を得る手法である。エアロゾルデポジション法およびガスデポジション法は、溶射法およびコールドスプレー法に比べて、基板に対するエアロゾルまたはナノ粒子の衝突スピードが低く、密度を制御しやすいという利点を有する。さらに、エアロゾルデポジション法は、常温環境で成膜可能であるという利点を有し、常温環境で成膜可能であることから、緻密膜の形成が容易であるという利点も有する。このような観点から、本発明においては、エアロゾルデポジション法により成膜することが好ましい。
図２は、エアロゾルデポジション法（ＡＤ法）を説明する模式図である。図２において、チャンバー１１の内部には、台座１２が設置され、その台座１２上には基板１３が配置されている。基板１３としては、例えば、薄膜状の集電体を用いることができる。また、チャンバー１１の内部の圧力は、ロータリーポンプ１４により任意の減圧状態に制御可能である。一方、原料１６は、エアロゾル発生器１７の内部で、ガスボンベ１５から供給される搬入ガスによってエアロゾル化される。さらに、エアロゾル化した原料は、チャンバー１１の内部に配置されたノズル１８から基板１３に向かって噴射される。基板１３の表面上では、粒子の破壊変形とともに堆積が生じ、薄膜が成膜される。
ＡＤ法においては、少なくともコバルト酸リチウムを含有する原料粉末を用いる。原料粉末の平均粒子径（ｄ５０）は特に限定されるものではないが、例えば０．１μｍ〜５．０μｍの範囲内であることが好ましく、０．５μｍ〜２．０μｍの範囲内であることがより好ましい。なお、原料粉末の平均粒径は、例えば粒度分布径により求めることができる。また、原料粉末の平均粒径を調整するために、メカニカルミリング（例えばボールミル）による微細化や、所定の分級等を行うことが好ましい。
ＡＤ法による成膜時の圧力Ｐは、所望の密度を得ることができる圧力であれば特に限定されるものではないが、例えば１００Ｐａより高いことが好ましく、１２０Ｐａ以上であることがより好ましく、１５０Ｐａ以上であることがさらに好ましい。成膜時の圧力が低すぎると、電極用薄膜の密度が大きくなりすぎる可能性があるからである。一方、上記圧力Ｐは、例えば４００Ｐａ以下であることが好ましく、３５０Ｐａ以下であることがより好ましい。成膜時の圧力が高すぎると、緻密な電極用薄膜を得ることが困難になる可能性があるからである。また、上記圧力Ｐは、理論密度（４.９ｇ／ｃｍ３）を有するコバルト酸リチウムの薄膜よりも高いＬｉイオン伝導度を有する薄膜が得られる圧力以下の圧力であることが好ましい。
ＡＤ法における搬送ガスの種類としては、特に限定されるものではないが、ヘリウム（Ｈｅ）、アルゴン（Ａｒ）、窒素（Ｎ２）等の不活性ガス、および、ドライエア等を挙げることができる。また、搬送ガスのガス流量は、所望のエアロゾルを維持できる流量であれば特に限定されるものではないが、例えば３Ｌ／ｍｉｎ．〜８Ｌ／ｍｉｎ．の範囲内であることが好ましい。
なお、本発明は、上記実施形態に限定されるものではない。上記実施形態は、例示であり、本発明の特許請求の範囲に記載された技術的思想と実質的に同一な構成を有し、同様な作用効果を奏するものは、いかなるものであっても本発明の技術的範囲に包含される。
以下に実施例を示して本発明をさらに具体的に説明する。
［実験例］
まず、市販のコバルト酸リチウム（ＬｉＣｏＯ２、戸田工業製）を用意した。次に、コバルト酸リチウム１５０ｇを、ジルコニアボール（１０ｍｍφ、１０個）とともに、ジルコニア製のポット（４５ｍｌ）に入れ、ポットを完全に密閉した。このポットを遊星型ボールミル機（フリッチュ製Ｐ７）に取り付け、台盤回転数２５０ｒｐｍで、４時間メカニカルミリングを行い、原料の微細化を行った。その後、所定の分級により、平均粒径１．０μｍの粉末状のコバルト酸リチウムを得た。次に、エアロゾルデポジション法により、Ａｌ基板上にコバルト酸リチウムからなる薄膜を成膜した。成膜条件は、以下の通りであり、チャンバー内の圧力のみ変化させて複数の薄膜を成膜した。なお、得られた複数の薄膜の膜厚を測定したところ、いずれも５μｍ〜１２μｍの範囲内であった。
＜成膜条件＞
・温度 常温
・ガス Ｈｅ
・ガス流量 ４Ｌ／ｍｉｎ.
・チャンバー内の圧力 ６０Ｐａ〜２７００Ｐａ
［評価］
実験例で得られた薄膜に対して、密度およびＬｉイオン伝導度の測定を行った。なお、密度およびＬｉイオン伝導度の測定方法については、上述した内容と同様である。その測定結果を表１および図３に示す。
Figure 2012109052
表１および図３に示されるように、チャンバー内の圧力を４００Ｐａ以下とした場合に、Ｌｉイオン伝導度および緻密性が顕著に増加することが確認された。一方、チャンバー内の圧力を低く設定すると、コバルト酸リチウムの理論密度（４．９ｇ／ｃｍ３）より大きい密度を有する薄膜が成膜された。成膜された薄膜の密度が理論密度より大きいと、薄膜は歪みを有することになる。この薄膜の歪みは結晶性低下の要因であると考えられ、結晶性の低下がＬｉイオンの動き（Ｌｉイオンの挿入脱離やＬｉイオン伝導）を阻害している可能性が考えられる。
１ … 正極活物質層
２ … 負極活物質層
３ … 固体電解質層
４ … 正極集電体
５ … 負極集電体
６ … 電池ケース
１０ … 電池
１１ … チャンバー
１２ … 台座
１３ … 基板
１４ … ロータリーポンプ
１５ … ガスボンベ
１６ … 原料
１７ … エアロゾル発生器
１８ … ノズル

Claims (7)

  1. 全固体リチウム電池に用いられる電極用薄膜であって、
    コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下であることを特徴とする電極用薄膜。
  2. エアロゾルデポジション法を用いてなることを特徴とする請求項１に記載の電極用薄膜。
  3. 成膜時の圧力Ｐが、１００Ｐａ＜Ｐ≦４００Ｐａの範囲内であることを特徴とする請求項２に記載の電極用薄膜。
  4. 正極活物質を含有する正極活物質層と、負極活物質を含有する負極活物質層と、前記正極活物質層および前記負極活物質層の間に形成された固体電解質層とを有する全固体リチウム電池であって、
    前記正極活物質層が、請求項１から請求項３までのいずれかの請求項に記載の電極用薄膜であることを特徴とする全固体リチウム電池。
  5. 全固体リチウム電池に用いられる電極用薄膜の製造方法であって、
    コバルト酸リチウムから構成され、密度が３．６ｇ／ｃｍ３以上４．９ｇ／ｃｍ３以下である電極用薄膜を成膜する成膜工程を有することを特徴とする電極用薄膜の製造方法。
  6. 前記成膜工程において、エアロゾルデポジション法により、前記電極用薄膜を成膜することを特徴とする請求項５に記載の電極用薄膜の製造方法。
  7. 成膜時の圧力Ｐが、１００Ｐａ＜Ｐ≦４００Ｐａの範囲内であることを特徴とする請求項５または請求項６に記載の電極用薄膜の製造方法。
JP2010255227A 2010-11-15 2010-11-15 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法 Active JP5614646B2 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2010255227A JP5614646B2 (ja) 2010-11-15 2010-11-15 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法
US13/885,259 US9136527B2 (en) 2010-11-15 2011-11-15 Electrode thin film, all-solid lithium battery, and method of manufacturing electrode film
CN201180054606.8A CN103339765B (zh) 2010-11-15 2011-11-15 电极薄膜、全固体锂电池及制造电极薄膜的方法
PCT/IB2011/002694 WO2012066405A1 (en) 2010-11-15 2011-11-15 Electrode thin film, all-solid lithium battery, and method of manufacturing electrode thin film

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2010255227A JP5614646B2 (ja) 2010-11-15 2010-11-15 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法

Publications (2)

Publication Number Publication Date
JP2012109052A true JP2012109052A (ja) 2012-06-07
JP5614646B2 JP5614646B2 (ja) 2014-10-29

Family

ID=45470600

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2010255227A Active JP5614646B2 (ja) 2010-11-15 2010-11-15 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法

Country Status (4)

Country Link
US (1) US9136527B2 (ja)
JP (1) JP5614646B2 (ja)
CN (1) CN103339765B (ja)
WO (1) WO2012066405A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015053236A (ja) * 2013-09-09 2015-03-19 国立大学法人名古屋大学 電極体の製造方法、および、電極体
JP2016024916A (ja) * 2014-07-17 2016-02-08 トヨタ自動車株式会社 全固体電池用電極及びその製造方法
JP2020027770A (ja) * 2018-08-14 2020-02-20 株式会社アルバック 薄膜リチウム二次電池及び薄膜リチウム二次電池の製造方法

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102012224377A1 (de) * 2012-12-27 2014-07-03 Robert Bosch Gmbh Verfahren zum Herstellen eines galvanischen Elements und galvanisches Element
JP5785222B2 (ja) * 2013-06-28 2015-09-24 太陽誘電株式会社 全固体二次電池およびその製造方法
DE102013226064A1 (de) * 2013-12-16 2015-06-18 Robert Bosch Gmbh Verfahren zur Herstellung einer Funktionsschicht für eine Lithium-Zelle
CN104183871B (zh) * 2014-07-14 2016-06-01 宁波大学 一种双组分固体电解质无层界面全固态薄膜电池及制备方法
KR101529897B1 (ko) * 2015-01-28 2015-06-19 한국지질자원연구원 대면적 리튬 흡착제 제조 방법
KR20180010568A (ko) * 2016-07-21 2018-01-31 현대자동차주식회사 상온 고속분말분사법을 이용한 고밀도 고체전해질 박막의 제조방법
US20240145663A1 (en) * 2022-10-27 2024-05-02 Lawrence Livermore National Security, Llc Cold spray of solid-state batteries

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005078985A (ja) * 2003-09-02 2005-03-24 Toshiba Battery Co Ltd 非水系二次電池用電極及びこれを用いたリチウム二次電池。
JP2009199920A (ja) * 2008-02-22 2009-09-03 Sumitomo Electric Ind Ltd リチウム電池
JP2010080422A (ja) * 2008-04-10 2010-04-08 Sumitomo Electric Ind Ltd 電極体および非水電解質電池

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4193267B2 (ja) * 1999-02-23 2008-12-10 ソニー株式会社 固体電解質電池
US7547492B2 (en) * 2004-06-04 2009-06-16 Nippon Chemical Industrial Co., Ltd Lithium cobalt oxide, method for manufacturing the same, and nonaqueous electrolyte secondary battery
JP5093997B2 (ja) * 2005-06-30 2012-12-12 三洋電機株式会社 非水電解質二次電池及びその製造方法
US7776478B2 (en) * 2005-07-15 2010-08-17 Cymbet Corporation Thin-film batteries with polymer and LiPON electrolyte layers and method
JP2008166142A (ja) 2006-12-28 2008-07-17 Matsushita Electric Ind Co Ltd リチウムイオン二次電池用電極、リチウムイオン二次電池、およびリチウムイオン二次電池用電極の製造方法
JP4363491B1 (ja) * 2008-06-09 2009-11-11 トヨタ自動車株式会社 成膜体の製造方法
CN101714625A (zh) * 2009-12-03 2010-05-26 中南大学 一种锂离子电池钴酸锂正极薄膜的制备方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005078985A (ja) * 2003-09-02 2005-03-24 Toshiba Battery Co Ltd 非水系二次電池用電極及びこれを用いたリチウム二次電池。
JP2009199920A (ja) * 2008-02-22 2009-09-03 Sumitomo Electric Ind Ltd リチウム電池
JP2010080422A (ja) * 2008-04-10 2010-04-08 Sumitomo Electric Ind Ltd 電極体および非水電解質電池

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015053236A (ja) * 2013-09-09 2015-03-19 国立大学法人名古屋大学 電極体の製造方法、および、電極体
JP2016024916A (ja) * 2014-07-17 2016-02-08 トヨタ自動車株式会社 全固体電池用電極及びその製造方法
JP2020027770A (ja) * 2018-08-14 2020-02-20 株式会社アルバック 薄膜リチウム二次電池及び薄膜リチウム二次電池の製造方法

Also Published As

Publication number Publication date
US20130280613A1 (en) 2013-10-24
US9136527B2 (en) 2015-09-15
WO2012066405A1 (en) 2012-05-24
CN103339765A (zh) 2013-10-02
JP5614646B2 (ja) 2014-10-29
CN103339765B (zh) 2016-01-06

Similar Documents

Publication Publication Date Title
JP5614646B2 (ja) 電極用薄膜、全固体リチウム電池、および電極用薄膜の製造方法
KR102735421B1 (ko) 실리콘 복합물 음극 재료 및 그 제조 방법과 리튬 이온 전지
JP5737415B2 (ja) 全固体電池およびその製造方法
JP4849093B2 (ja) 抵抗層形成抑制コート層被覆正極活物質およびそれを用いた全固体リチウム二次電池
JP5741685B2 (ja) 電極活物質の製造方法
JP5195975B2 (ja) 全固体電池およびその製造方法
CN108666613B (zh) 一种固态电解质结构、二次电池及制备方法
Usui et al. TiO2/Si composites synthesized by sol–gel method and their improved electrode performance as Li-ion battery anodes
Wu et al. Structural evolution of plasma sprayed amorphous Li4Ti5O12 electrode and ceramic/polymer composite electrolyte during electrochemical cycle of quasi-solid-state lithium battery
JP5930372B2 (ja) 固体電解質材料、全固体電池および固体電解質材料の製造方法
Osaka et al. New Si–O–C composite film anode materials for LIB by electrodeposition
CN106159318A (zh) 石榴石型固体电解质支撑的新型片式固态二次锂电池及其制备方法
JP7042426B2 (ja) 固体電解質、および、電池
CN113544875A (zh) 全固体电池的制造方法
JP2010146936A (ja) 全固体電池
JPWO2011128978A1 (ja) 固体電解質材料、リチウム電池および固体電解質材料の製造方法
KR20260017501A (ko) 일종의 리튬 실리콘 합금재의 제조 방법 및 그 용도
CN111916716A (zh) 一种PVDF-TiO2复合膜的制备方法及其抑制锂枝晶生长的用途
Zhang et al. Laser ablation of pristine Fe foil for constructing a layer-by-layer SiO 2/Fe 2 O 3/Fe integrated anode for high cycling-stability lithium-ion batteries
CN102569801A (zh) 具有复合纳米结构碳层包覆磷酸铁锂电极材料及其应用
CN112909223A (zh) 一种锂离子电池负极及其制备方法和应用
JP2014120265A (ja) 全固体リチウム電池
Yang et al. Preparation and electrochemical properties of ceria coated Li3V2 (PO4) 3/C cathode materials for lithium-ion batteries
JP2018186016A (ja) リチウム電池およびリチウム電池の製造方法
CN113151790A (zh) 离子/电子共导体薄膜及其制备方法、固态电池及电动车

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20130729

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A821

Effective date: 20130729

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20140221

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20140225

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140425

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140805

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140828

R150 Certificate of patent or registration of utility model

Ref document number: 5614646

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S533 Written request for registration of change of name

Free format text: JAPANESE INTERMEDIATE CODE: R313533

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
