JP2005298612A - 重荷重用タイヤトレッドゴム組成物 - Google Patents
重荷重用タイヤトレッドゴム組成物 Download PDFInfo
- Publication number
- JP2005298612A JP2005298612A JP2004114705A JP2004114705A JP2005298612A JP 2005298612 A JP2005298612 A JP 2005298612A JP 2004114705 A JP2004114705 A JP 2004114705A JP 2004114705 A JP2004114705 A JP 2004114705A JP 2005298612 A JP2005298612 A JP 2005298612A
- Authority
- JP
- Japan
- Prior art keywords
- rubber
- weight
- molecular weight
- rubber composition
- parts
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
- Tires In General (AREA)
Abstract
【課題】発熱性及び加工性を損なうことなく、耐摩耗性を改善した重荷重用タイヤトレッドゴム組成物を提供する。
【解決手段】重量平均分子量(Mw)が50×104〜70×104、該Mwと数平均分子量(Mn)との比(Mw/Mn)が2.5〜3.0、シス−1,4結合含有量が97%以上でかつビニル結合含有量が1%以下、かつ、ムーニー粘度(ML1+4)に対するトルエン溶液粘度(T−cp)の比(T−cp/ML1+4)が2以上であるポリブタジエンゴム15〜60重量部と、天然ゴム、合成ポリイソプレンゴム及びスチレンブタジエンゴムからなる群より選択されるジエン系ゴム85〜40重量部と、よりなるゴム成分100重量部に対し、セチルトリメチルアンモニウムブロマイド吸着比表面積が110〜130m2/gであるカーボンブラックを40〜60重量部配合する。
【解決手段】重量平均分子量(Mw)が50×104〜70×104、該Mwと数平均分子量(Mn)との比(Mw/Mn)が2.5〜3.0、シス−1,4結合含有量が97%以上でかつビニル結合含有量が1%以下、かつ、ムーニー粘度(ML1+4)に対するトルエン溶液粘度(T−cp)の比(T−cp/ML1+4)が2以上であるポリブタジエンゴム15〜60重量部と、天然ゴム、合成ポリイソプレンゴム及びスチレンブタジエンゴムからなる群より選択されるジエン系ゴム85〜40重量部と、よりなるゴム成分100重量部に対し、セチルトリメチルアンモニウムブロマイド吸着比表面積が110〜130m2/gであるカーボンブラックを40〜60重量部配合する。
Description
本発明は、トラックやバスなどの重荷重用タイヤにおいて、そのトレッド部を形成するゴム組成物として用いられるトレッドゴム組成物に関するものである。
近年、重荷重用空気入りタイヤにおいては、トレッド部の耐摩耗性が益々重要になってきており、耐摩耗性の向上を図るために様々な検討がなされている。
一般に、耐摩耗性を重視したタイヤ用途の分野では、天然ゴムに対するシスポリブタジエンゴムのブレンド比率を高めたゴム組成物を使用することにより、耐摩耗性が向上することが知られている。しかしながら、その反面、ブタジエンゴムの使用比率が上がるにつれて、加工性が低下し、また耐摩耗性と同じく重要である発熱性、カット/チップ性が劣るため、多量に使用することはできない。
また、粒径の小さいカーボンブラックを使用したり、カーボンブラックの添加量を増加することにより、トレッドゴムの補強性を高めると、耐摩耗性が改良されることも知られている。しかしながら、この場合にも、粒径の小さいカーボンブラックの使用により、一般に高発熱化を招くことになる。
このように従来、重荷重用タイヤのトレッドゴム配合においては、耐摩耗性と、発熱性、加工性を両立させることが求められているものの、未だこの要求に充分に応えたものはなかった。
下記特許文献1には、発熱性を悪化させることなく、耐摩耗性と耐偏摩耗性を改善するために、ポリブタジエンゴムとして、重量平均分子量(Mw)が50×104〜75×104の範囲内にあり、該重量平均分子量(Mw)と数平均分子量(Mn)との比で表される分子量分布(Mw/Mn)が1.5〜3.0の範囲内にあり、かつ23℃におけるトルエン溶液中の固有粘度〔η〕が90以上であるものを使用するとともに、カーボンブラックとしてそのセチルトリメチルアンモニウムブロマイド吸着比表面積(CTAB)が135〜160m2/gであるものを使用したトラック・バス用ゴム組成物が提案されている。しかしながら、この特許文献1に開示のゴム組成物では、分子量分布の比較的狭いポリブタジエンゴムが使用されており、また、カーボンブラックとしても小粒径のものが使用されているために、加工性が劣るという問題がある。
特開平7−118443号公報。
本発明は、以上の点に鑑みてなされたものであり、発熱性及び加工性を損なうことなく、耐摩耗性を改善した重荷重用タイヤトレッドゴム組成物を提供することを目的とする。
本発明に係る重荷重用タイヤトレッドゴム組成物は、重量平均分子量(Mw)が50×104〜70×104の範囲内にあり、該重量平均分子量(Mw)と数平均分子量(Mn)との比で表される分子量分布(Mw/Mn)が2.5〜3.0の範囲内にあり、シス−1,4結合含有量が97%以上でかつビニル結合含有量が1%以下であり、更に、100℃におけるムーニー粘度(ML1+4)に対する25℃におけるトルエン溶液粘度(T−cp)の比(T−cp/ML1+4)が2以上であるポリブタジエンゴム15〜60重量部と、天然ゴム、合成ポリイソプレンゴム及びスチレンブタジエンゴムからなる群より選択される少なくとも一種のジエン系ゴム85〜40重量部と、よりなるゴム成分100重量部に対し、セチルトリメチルアンモニウムブロマイド吸着比表面積(CTAB)が110〜130m2/gであるカーボンブラックを40〜60重量部含有するものである。
本発明によれば、上記した特定のポリブタジエンゴムとカーボンブラックを組み合わせて用いることにより、加工性及び発熱性を損なうことなく、耐摩耗性を改善することができ、従来にもまして耐摩耗性と、加工性及び発熱性とを両立させることができる。
以下、本発明の実施に関連する事項について詳細に説明する。
本発明のゴム組成物において、ゴム成分として使用されるポリブタジエンゴムは、上記した特定の分子量、分子量分布、及び粘度特性を有する高シスポリブタジエンゴムであり、汎用タイプの高シスポリブタジエンゴムと比較すると、分子量が大きく、分子量分布が比較的広くて、直鎖状傾向が高いという特徴を備えている。かかるポリブタジエンゴムは、例として、ランタン系列希土類元素化合物、有機アルミニウム化合物、ルイス酸及び/又はルイス塩基の組み合わせよりなる触媒の存在下にて1,3−ブタジエンを重合させることにより製造することができるが、本発明ではその製造方法は特に限定されるものでなく、上記した特定の分子量、分子量分布、シス含量及び粘度特性を有するものであれば使用可能である。
該ポリブタジエンゴムは、重量平均分子量(Mw)が50×104〜70×104の範囲内にあることが必要である。Mwが50×104未満では、配合ゴムのヒステリシスロスが大きくなって、タイヤの発熱温度の上昇を招き、引張強度、引裂強度などの耐破壊特性が低下して、疲労摩耗や偏摩耗が生じやすくなる。Mwが70×104を超えると、カーボンブラック及びポリマーの分散が悪くなって、耐摩耗性が低下する。
また、該ポリブタジエンゴムは、重量平均分子量(Mw)と数平均分子量(Mn)との比で表される分子量分布(Mw/Mn)が2.5〜3.0の範囲内にあることが必要である。Mw/Mnが2.5未満であると加工性が低下してしまうという問題があり、Mw/Mnを2.5以上として分子量分布を比較的広く設定することにより、加工性を改善することができ、また、ゴム組成物の粘度の経時的変化を抑えて貯蔵安定性を確保することができる。一方で、Mw/Mnが3.0を超えると、ヒステリシスロスが大きくなり、発熱温度が上昇するとともに、耐破壊特性が低下して耐摩耗性が低下する。Mw/Mnは2.7〜3.0の範囲内にあることが好ましく、より好ましくは2.7〜2.9の範囲内である。
ここで、これら重量平均分子量(Mw)と数平均分子量(Mn)は、テトロヒドロフラン(THF)を展開溶媒としてゲルパーミエーションクロマトグラフィー(GPC)により測定される値である。詳細には、分子量既知のポリスチレンについて、GPCスペクトログラムのピーク位置と分子量の関係について検量線を作成しておき、GPCで測定したポリブタジエンゴムのスペクトログラムを分子量既知のポリスチレンの検量線と比較し、ポリスチレン換算重量平均分子量とポリスチレン換算数平均分子量とを計算することにより求められる。
該ポリブタジエンゴムは、また、シス−1,4結合含有量が97%以上であり、かつビニル結合含有量が1%以下であることが必要である。シス含有量が97%未満では耐摩耗性に劣る。シス含有量は98%以上であることがより好ましい。ここで、これらシス含有量及びビニル含有量は、赤外吸収スペクトル法(モレロ法)により測定される値である。
該ポリブタジエンゴムは、更に、25℃におけるトルエン溶液粘度(T−cp)と100℃におけるムーニー粘度(ML1+4)との比T−cp/ML1+4が2以上であることが必要である。この比はポリブタジエンゴムのリニアリティに関連し、この値が大きいほどリニアリティが高いこと、即ち直鎖状傾向が高いことを意味する。なお、トルエン溶液粘度のみで規定した場合、トルエン溶液粘度が高いほど耐摩耗性は良好となるが、発熱性や加工性に劣る場合があり、本発明のようにムーニー粘度との比で規定し、かつ、その比を2以上とすることにより、耐摩耗性を向上させながら、発熱性と加工性を改善することができる。T−cp/ML1+4は、2.5以上であることが好ましく、より好ましくは3以上である。
ここで、トルエン溶液粘度(T−cp)は、ブルックフィールド(BL)型粘度計により測定される25℃、10%のトルエン溶液粘度の値である。また、ムーニー粘度(ML1+4)は、JIS K6300に準拠して、予熱1分、測定4分、温度100℃にて測定される値である。
本発明のゴム組成物におけるゴム成分は、上記ポリブタジエンゴム15〜60重量部と、他のジエン系ゴム85〜40重量部とのブレンドゴムからなる。上記ポリブタジエンゴムの配合比率が15重量部未満では、その効果が十分発揮されず、耐摩耗性に劣ることになる。より好ましい配合比率は、該ポリブタジエンゴムが30〜60重量部、他のジエン系ゴムが70〜40重量部である。
前記他のジエン系ゴムとしては、天然ゴム、合成ポリイソプレンゴム及びスチレンブタジエンゴムからなる群より選択される少なくとも一種が用いられる。好ましくは、天然ゴム単独、又は、天然ゴムと合成ポリイソプレンゴム及び/又はスチレンブタジエンゴムとのブレンドゴムである。
本発明のゴム組成物に使用されるカーボンブラックは、110≦セチルトリメチルアンモニウムブロミド吸着比表面積(CTAB)≦130m2/gであるものが用いられる。CTABが110m2/g未満では、補強性が低下して耐摩耗性が悪化してしまう。一方、CTABが130m2/gを超えると、加工性が悪化してしまう。ここで、CTAB比表面積は、ASTM D3765に準じて測定される値である。
上記カーボンブラックは、ゴム成分100重量部に対して40〜60重量部配合される。カーボンブラックの配合量が40重量部未満であると耐摩耗性が悪化し、また、60重量部を超えると発熱性が悪化する。
本発明のゴム組成物には、上記した成分の他に、老化防止剤、亜鉛華、ステアリン酸、軟化剤、加硫剤、加硫促進剤など、重荷重用タイヤのトレッドゴム組成物において一般に使用される各種添加剤を配合することができる。
以上よりなる本発明の重荷重用タイヤトレッドゴム組成物は、トラックやバスなどの重荷重用空気入りラジアルタイヤのトレッド部のためのゴム組成物として用いられ、常法に従い加硫成形することにより、該トレッド部を形成することができる。そして、このゴム組成物からなるトレッド部であると、上記した特定のポリブタジエンゴムとカーボンブラックを組み合わせて用いたことにより、加工性及び発熱性を損なうことなく、耐摩耗性を改善することができ、耐摩耗性と、加工性及び発熱性とを両立させることができる。
以下、本発明の実施例を示すが、本発明はこれらの実施例に限定されるものではない。
ポリブタジエンゴムとしては、下記表1に示すBR−1〜6の6種類のポリブタジエンを用いた。そのうち、BR−3は宇部興産製の高シスポリブタジエン「BR150」、BR−4は宇部興産製の高シスポリブタジエン「BR150L」、BR−5は宇部興産製の高シスポリブタジエン「BR150B」、BR−6は旭化成工業製の低シスポリブタジエン「D・NF35」である。
また、カーボンブラックとしては、下記表2に示すCB−1〜4の4種類のカーボンブラックを用いた。CB−1は「N110」、CB−2は「N220」、CB−3は「N339」、CB−4は「N330」(いずれも東海カーボン製)である。
バンバリーミキサーを使用し、下記表3に示す配合に従い、重荷重用タイヤトレッドゴム組成物を調製した。表3中のNRは、天然ゴム(RSS3号)である。また、各ゴム組成物には、共通配合として、ステアリン酸(日本油脂製)1重量部、老化防止剤(モンサント製「6PPD」)1重量部、亜鉛華(三井金属製「亜鉛華1号」)3重量部、ワックス(日本精鑞製「オゾエース0355」)1重量部、硫黄(四国化成製)2重量部、加硫促進剤(三新化学製「CBS」)1重量部を配合した。
得られた各ゴム組成物について、加工性、300%モジュラス、耐摩耗性、発熱性、耐引裂抵抗性(耐カット・チップ性)、貯蔵安定性を評価した。各評価方法は次の通りである。
・加工性:JIS K6300に準拠してムーニー粘度を測定し、比較例1の値を100とした指数で表示した。指数が小さいほど粘度が低いこと、即ち加工性が良好であることを示す。
・300%モジュラス:JIS K6251に準拠した引張試験により測定し(ダンベル状3号形)、比較例1の値を100とした指数で表示した。この値は100に近いほど、コントロールである比較例1と同じタイヤ基本性能を有することを意味し、好ましい。
・耐摩耗性:JIS K6264に準拠して測定し(ランボーン。標準条件:スリップ率30%、負荷荷重40N、落砂量20g/分)、比較例1の値を100とした指数で表示した。指数が大きいほど耐摩耗性に優れることを示す。
・発熱性:JIS K6265に準拠してフレクソメータによる発熱温度を測定し、比較例1の値を100とした指数で表示した。指数が小さいほど発熱性に優れることを示す。
・耐引裂抵抗性(耐カット・チップ性):JIS K6252に準拠して測定し(クレセント形)、比較例1の値を100とした指数で表示した。指数が大きいほど耐カット・チップ性に優れることを示す。

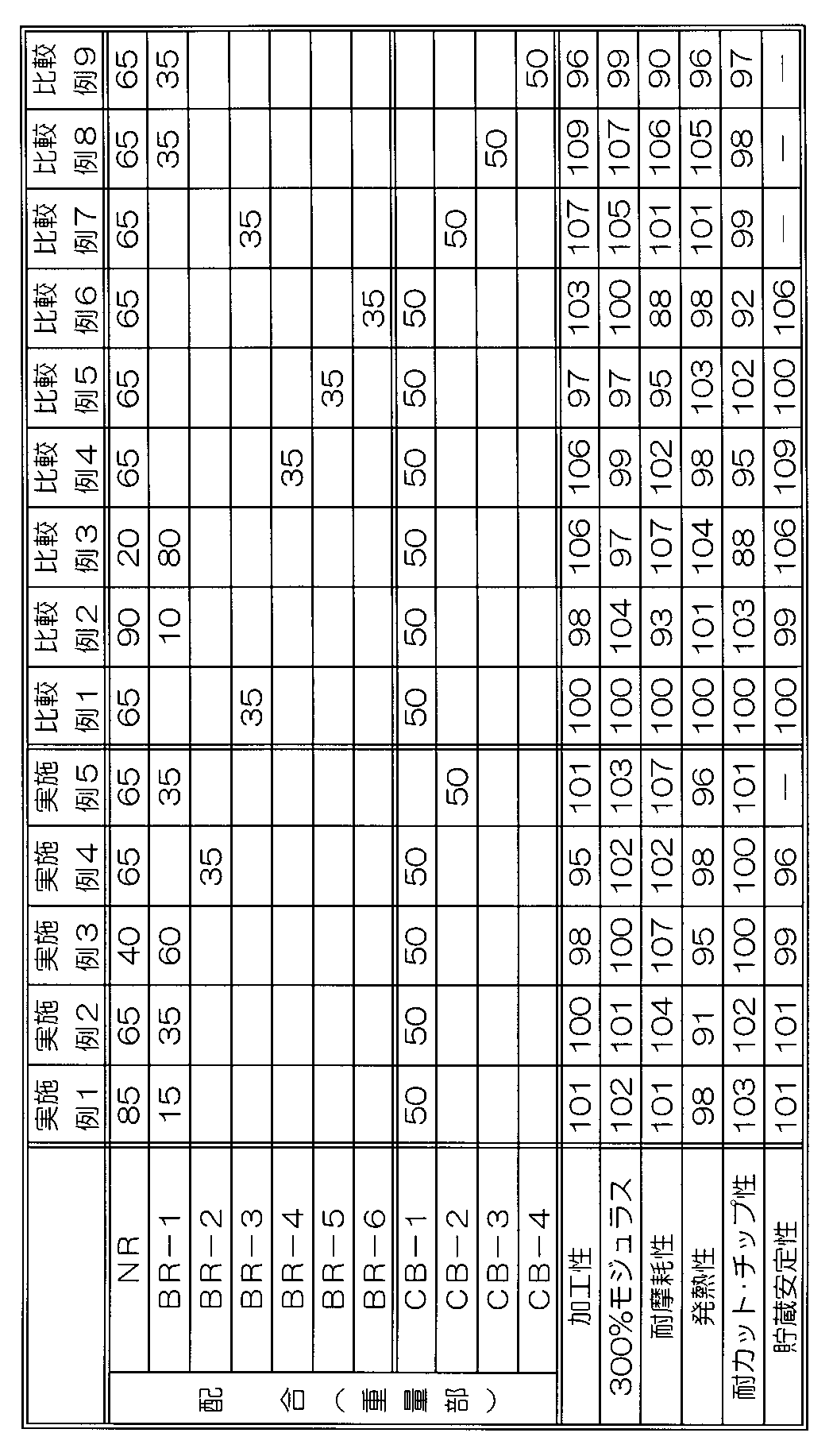

表3に示すように、本発明に係る実施例1〜5のゴム組成物であると、加工性、発熱性を損なうことなく、耐摩耗性が向上しており、特に、実施例2,3,5では、加工性を損なうことなく、耐摩耗性及び発熱性が大幅に改善されており、また、実施例4では、加工性及び発熱性が大幅に改善されておりかつ耐摩耗性の改善効果も認められた。
これに対し、比較例2では、ポリブタジエンゴムの配合比率が低すぎたために、耐摩耗性に劣るものであった。比較例3では、逆にポリブタジエンゴムの配合比率が高すぎたために、加工性が悪化し、また、発熱性、耐カット・チップ性に劣るものであった。比較例4では、ポリブタジエンゴムの分子量分布(Mw/Mn)が2.5未満であるため、貯蔵安定性に欠け、加工性にも劣るものであった。比較例5では、ポリブタジエンゴムの分子量分布(Mw/Mn)が3を超えるものであるため、低分子量領域の含有率が増加してヒステリシスロスが大きくなり、発熱温度が上昇するとともに、耐破壊特性が低下して耐摩耗性が低下していた。比較例6では、低シスポリブタジエンゴムを使用したため、耐摩耗性に劣るものであった。比較例8では、カーボンブラックのCTABが130m2/gを超えるものであったため、加工性、発熱性に劣るものであり、また、比較例9では、カーボンブラックのCTABが110m2/g未満であったため、耐摩耗性に劣るものであった。
本発明のゴム組成物は、トラックやバスをはじめとする各種の重荷重用空気入りタイヤにおいて、そのトレッド部を形成するためのゴム組成物として利用することができる。
Claims (1)
- 重量平均分子量(Mw)が50×104〜70×104の範囲内にあり、該重量平均分子量(Mw)と数平均分子量(Mn)との比で表される分子量分布(Mw/Mn)が2.5〜3.0の範囲内にあり、シス−1,4結合含有量が97%以上でかつビニル結合含有量が1%以下であり、更に、100℃におけるムーニー粘度(ML1+4)に対する25℃におけるトルエン溶液粘度(T−cp)の比(T−cp/ML1+4)が2以上であるポリブタジエンゴム15〜60重量部と、
天然ゴム、合成ポリイソプレンゴム及びスチレンブタジエンゴムからなる群より選択される少なくとも一種のジエン系ゴム85〜40重量部と、
よりなるゴム成分100重量部に対し、
セチルトリメチルアンモニウムブロマイド吸着比表面積(CTAB)が110〜130m2/gであるカーボンブラックを40〜60重量部含有する
ことを特徴とする重荷重用タイヤトレッドゴム組成物。
Priority Applications (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004114705A JP2005298612A (ja) | 2004-04-08 | 2004-04-08 | 重荷重用タイヤトレッドゴム組成物 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004114705A JP2005298612A (ja) | 2004-04-08 | 2004-04-08 | 重荷重用タイヤトレッドゴム組成物 |
Publications (1)
Publication Number | Publication Date |
---|---|
JP2005298612A true JP2005298612A (ja) | 2005-10-27 |
Family
ID=35330551
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2004114705A Withdrawn JP2005298612A (ja) | 2004-04-08 | 2004-04-08 | 重荷重用タイヤトレッドゴム組成物 |
Country Status (1)
Country | Link |
---|---|
JP (1) | JP2005298612A (ja) |
Cited By (5)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2007314649A (ja) * | 2006-05-25 | 2007-12-06 | Yokohama Rubber Co Ltd:The | 重荷重タイヤトレッド用ゴム組成物 |
JP2010215884A (ja) * | 2009-02-17 | 2010-09-30 | Ube Ind Ltd | タイヤ用ゴム組成物及びそれを用いたタイヤ |
JP2014503617A (ja) * | 2010-11-23 | 2014-02-13 | コンパニー ゼネラール デ エタブリッスマン ミシュラン | 特定のジエンエラストマーと特定の比表面積を有するカーボンブラックとを含む組成物 |
US20150240060A1 (en) * | 2012-08-02 | 2015-08-27 | The Yokohama Rubber Co., Ltd. | Rubber Composition for Tire Rim Cushion or Rubber Finishing and Pneumatic Tire Using the Same |
WO2017056767A1 (ja) * | 2015-09-30 | 2017-04-06 | 住友ゴム工業株式会社 | 空気入りタイヤ |
-
2004
- 2004-04-08 JP JP2004114705A patent/JP2005298612A/ja not_active Withdrawn
Cited By (13)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2007314649A (ja) * | 2006-05-25 | 2007-12-06 | Yokohama Rubber Co Ltd:The | 重荷重タイヤトレッド用ゴム組成物 |
JP2010215884A (ja) * | 2009-02-17 | 2010-09-30 | Ube Ind Ltd | タイヤ用ゴム組成物及びそれを用いたタイヤ |
JP2014503617A (ja) * | 2010-11-23 | 2014-02-13 | コンパニー ゼネラール デ エタブリッスマン ミシュラン | 特定のジエンエラストマーと特定の比表面積を有するカーボンブラックとを含む組成物 |
US20150240060A1 (en) * | 2012-08-02 | 2015-08-27 | The Yokohama Rubber Co., Ltd. | Rubber Composition for Tire Rim Cushion or Rubber Finishing and Pneumatic Tire Using the Same |
US9382408B2 (en) * | 2012-08-02 | 2016-07-05 | The Yokohama Rubber Co., Ltd. | Rubber composition for tire rim cushion or rubber finishing and pneumatic tire using the same |
WO2017056767A1 (ja) * | 2015-09-30 | 2017-04-06 | 住友ゴム工業株式会社 | 空気入りタイヤ |
CN108026331A (zh) * | 2015-09-30 | 2018-05-11 | 住友橡胶工业株式会社 | 充气轮胎 |
JPWO2017056767A1 (ja) * | 2015-09-30 | 2018-07-19 | 住友ゴム工業株式会社 | 空気入りタイヤ |
US10435546B2 (en) * | 2015-09-30 | 2019-10-08 | Sumitomo Rubber Industries, Ltd. | Pneumatic tire |
JP2021073345A (ja) * | 2015-09-30 | 2021-05-13 | 住友ゴム工業株式会社 | 空気入りタイヤ |
CN108026331B (zh) * | 2015-09-30 | 2021-06-25 | 住友橡胶工业株式会社 | 充气轮胎 |
JP7140212B2 (ja) | 2015-09-30 | 2022-09-21 | 住友ゴム工業株式会社 | 空気入りタイヤ |
JP7283860B2 (ja) | 2015-09-30 | 2023-05-30 | 住友ゴム工業株式会社 | 空気入りタイヤ |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP5200134B2 (ja) | トレッド用ゴム組成物及び空気入りタイヤ | |
JP2006124601A (ja) | ゴム組成物およびそれからなるタイヤ | |
JP2006249403A (ja) | ゴム組成物およびそれを用いたトレッドを有するタイヤ | |
JP2007131730A (ja) | ゴム組成物およびそれを用いたタイヤ | |
JP2005263998A (ja) | 空気入りタイヤ用ゴム組成物及び空気入りタイヤ | |
JP5154059B2 (ja) | タイヤキャップトレッド用ゴム組成物 | |
JP5596947B2 (ja) | タイヤ用ゴム組成物及び空気入りタイヤ | |
JP2007106799A (ja) | タイヤ用ゴム組成物 | |
JP2005146115A (ja) | タイヤトレッド用ゴム組成物 | |
JP2007231177A (ja) | タイヤトレッド用ゴム組成物 | |
JP4134823B2 (ja) | トレッド用ポリブタジエン組成物 | |
JP4865363B2 (ja) | タイヤトレッド用ゴム組成物 | |
JP5289890B2 (ja) | ゴム組成物及び空気入りタイヤ | |
JP2004059803A (ja) | タイヤトレッド用ゴム組成物 | |
JP2006188571A (ja) | ゴム組成物およびそれからなるタイヤ | |
JP2009127001A (ja) | ベーストレッド用ゴム組成物 | |
JP2005298612A (ja) | 重荷重用タイヤトレッドゴム組成物 | |
JP5065651B2 (ja) | タイヤサイドウォール用ゴム組成物 | |
JP6227999B2 (ja) | タイヤ用ゴム組成物及び空気入りタイヤ | |
JP6961991B2 (ja) | タイヤ用ゴム組成物の製造方法 | |
JP2008031266A (ja) | タイヤ用ゴム組成物および重荷重用空気入りタイヤ | |
JP2008031267A (ja) | 重荷重用タイヤトレッドゴム組成物および重荷重用空気入りタイヤ | |
JP4124758B2 (ja) | ゴム組成物およびそれを用いたタイヤ | |
JP2013155308A (ja) | キャップトレッド、ベーストレッド、サイドウォール、カーカス、クリンチ又はビードエイペックス用ゴム組成物及び空気入りタイヤ | |
JP2011068911A (ja) | ゴム組成物およびそれからなるタイヤ |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A300 | Withdrawal of application because of no request for examination |
Free format text: JAPANESE INTERMEDIATE CODE: A300 Effective date: 20070703 |
