ES2909448T3 - Sustancias de revestimiento acuosas - Google Patents
Sustancias de revestimiento acuosas Download PDFInfo
- Publication number
- ES2909448T3 ES2909448T3 ES20172741T ES20172741T ES2909448T3 ES 2909448 T3 ES2909448 T3 ES 2909448T3 ES 20172741 T ES20172741 T ES 20172741T ES 20172741 T ES20172741 T ES 20172741T ES 2909448 T3 ES2909448 T3 ES 2909448T3
- Authority
- ES
- Spain
- Prior art keywords
- weight
- range
- coating substances
- substances according
- thickeners
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000011248 coating agent Substances 0.000 title claims abstract description 49
- 238000000576 coating method Methods 0.000 title claims abstract description 49
- 239000000126 substance Substances 0.000 title claims abstract description 43
- 239000000049 pigment Substances 0.000 claims abstract description 69
- 239000011230 binding agent Substances 0.000 claims abstract description 30
- 235000019353 potassium silicate Nutrition 0.000 claims abstract description 23
- NTHWMYGWWRZVTN-UHFFFAOYSA-N sodium silicate Chemical compound [Na+].[Na+].[O-][Si]([O-])=O NTHWMYGWWRZVTN-UHFFFAOYSA-N 0.000 claims abstract description 21
- 239000006185 dispersion Substances 0.000 claims abstract description 19
- 239000000945 filler Substances 0.000 claims abstract description 17
- 239000007787 solid Substances 0.000 claims abstract description 15
- 150000001252 acrylic acid derivatives Chemical class 0.000 claims abstract description 14
- 229920001577 copolymer Polymers 0.000 claims abstract description 14
- RMAQACBXLXPBSY-UHFFFAOYSA-N silicic acid Chemical compound O[Si](O)(O)O RMAQACBXLXPBSY-UHFFFAOYSA-N 0.000 claims abstract description 13
- -1 vinyl aromatic compounds Chemical class 0.000 claims abstract description 10
- 229920002554 vinyl polymer Polymers 0.000 claims abstract description 6
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 claims abstract description 5
- 239000000203 mixture Substances 0.000 claims description 31
- 239000008199 coating composition Substances 0.000 claims description 25
- 239000002562 thickening agent Substances 0.000 claims description 22
- 239000003973 paint Substances 0.000 claims description 20
- 239000000654 additive Substances 0.000 claims description 16
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 11
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 claims description 10
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 10
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 claims description 10
- 150000004760 silicates Chemical class 0.000 claims description 9
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 claims description 7
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 claims description 6
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 claims description 6
- 230000000996 additive effect Effects 0.000 claims description 6
- 229920001296 polysiloxane Polymers 0.000 claims description 6
- 239000003755 preservative agent Substances 0.000 claims description 6
- 239000000758 substrate Substances 0.000 claims description 6
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 claims description 5
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims description 5
- 150000001414 amino alcohols Chemical class 0.000 claims description 5
- 229910017052 cobalt Inorganic materials 0.000 claims description 5
- 239000010941 cobalt Substances 0.000 claims description 5
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 claims description 5
- 229910052700 potassium Inorganic materials 0.000 claims description 5
- 239000011591 potassium Substances 0.000 claims description 5
- 239000011029 spinel Substances 0.000 claims description 5
- 229910052596 spinel Inorganic materials 0.000 claims description 5
- 239000004408 titanium dioxide Substances 0.000 claims description 5
- 239000004721 Polyphenylene oxide Substances 0.000 claims description 4
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 claims description 4
- 229910052804 chromium Inorganic materials 0.000 claims description 4
- 239000011651 chromium Substances 0.000 claims description 4
- IEQIEDJGQAUEQZ-UHFFFAOYSA-N phthalocyanine Chemical compound N1C(N=C2C3=CC=CC=C3C(N=C3C4=CC=CC=C4C(=N4)N3)=N2)=C(C=CC=C2)C2=C1N=C1C2=CC=CC=C2C4=N1 IEQIEDJGQAUEQZ-UHFFFAOYSA-N 0.000 claims description 4
- 229920000570 polyether Polymers 0.000 claims description 4
- 235000012239 silicon dioxide Nutrition 0.000 claims description 4
- 239000011787 zinc oxide Substances 0.000 claims description 4
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 claims description 3
- 239000005083 Zinc sulfide Substances 0.000 claims description 3
- 150000008044 alkali metal hydroxides Chemical class 0.000 claims description 3
- 229910021529 ammonia Inorganic materials 0.000 claims description 3
- 230000000295 complement effect Effects 0.000 claims description 3
- 150000001875 compounds Chemical class 0.000 claims description 3
- 239000002270 dispersing agent Substances 0.000 claims description 3
- 239000004815 dispersion polymer Substances 0.000 claims description 3
- 150000004676 glycans Chemical class 0.000 claims description 3
- 229920001282 polysaccharide Polymers 0.000 claims description 3
- 239000005017 polysaccharide Substances 0.000 claims description 3
- 239000000230 xanthan gum Substances 0.000 claims description 3
- 229920001285 xanthan gum Polymers 0.000 claims description 3
- 235000010493 xanthan gum Nutrition 0.000 claims description 3
- 229940082509 xanthan gum Drugs 0.000 claims description 3
- DRDVZXDWVBGGMH-UHFFFAOYSA-N zinc;sulfide Chemical compound [S-2].[Zn+2] DRDVZXDWVBGGMH-UHFFFAOYSA-N 0.000 claims description 3
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 claims description 2
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 claims description 2
- 229920002396 Polyurea Polymers 0.000 claims description 2
- 239000004372 Polyvinyl alcohol Substances 0.000 claims description 2
- 239000006096 absorbing agent Substances 0.000 claims description 2
- 229910001854 alkali hydroxide Inorganic materials 0.000 claims description 2
- 239000002518 antifoaming agent Substances 0.000 claims description 2
- 239000010428 baryte Substances 0.000 claims description 2
- 229910052601 baryte Inorganic materials 0.000 claims description 2
- 230000003115 biocidal effect Effects 0.000 claims description 2
- WUKWITHWXAAZEY-UHFFFAOYSA-L calcium difluoride Chemical compound [F-].[F-].[Ca+2] WUKWITHWXAAZEY-UHFFFAOYSA-L 0.000 claims description 2
- 150000004649 carbonic acid derivatives Chemical class 0.000 claims description 2
- 239000001913 cellulose Substances 0.000 claims description 2
- 229920002678 cellulose Polymers 0.000 claims description 2
- 239000002738 chelating agent Substances 0.000 claims description 2
- 239000010436 fluorite Substances 0.000 claims description 2
- 159000000011 group IA salts Chemical class 0.000 claims description 2
- 239000004569 hydrophobicizing agent Substances 0.000 claims description 2
- 229910052744 lithium Inorganic materials 0.000 claims description 2
- 239000006224 matting agent Substances 0.000 claims description 2
- 229920000609 methyl cellulose Polymers 0.000 claims description 2
- 239000001923 methylcellulose Substances 0.000 claims description 2
- 229920000058 polyacrylate Polymers 0.000 claims description 2
- 229920005862 polyol Polymers 0.000 claims description 2
- 150000003077 polyols Chemical class 0.000 claims description 2
- 239000004814 polyurethane Substances 0.000 claims description 2
- 229920002635 polyurethane Polymers 0.000 claims description 2
- 229920002451 polyvinyl alcohol Polymers 0.000 claims description 2
- 239000002516 radical scavenger Substances 0.000 claims description 2
- 239000006254 rheological additive Substances 0.000 claims description 2
- 229910052708 sodium Inorganic materials 0.000 claims description 2
- 239000011734 sodium Substances 0.000 claims description 2
- 239000004071 soot Substances 0.000 claims description 2
- 239000003381 stabilizer Substances 0.000 claims description 2
- 150000003467 sulfuric acid derivatives Chemical class 0.000 claims description 2
- 238000009736 wetting Methods 0.000 claims description 2
- 239000000080 wetting agent Substances 0.000 claims description 2
- 239000003002 pH adjusting agent Substances 0.000 claims 2
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 claims 1
- 239000005977 Ethylene Substances 0.000 claims 1
- 229910018487 Ni—Cr Inorganic materials 0.000 claims 1
- VNNRSPGTAMTISX-UHFFFAOYSA-N chromium nickel Chemical compound [Cr].[Ni] VNNRSPGTAMTISX-UHFFFAOYSA-N 0.000 claims 1
- 239000012757 flame retardant agent Substances 0.000 claims 1
- 150000004679 hydroxides Chemical class 0.000 claims 1
- 229920003063 hydroxymethyl cellulose Polymers 0.000 claims 1
- 229940031574 hydroxymethyl cellulose Drugs 0.000 claims 1
- 229920001038 ethylene copolymer Polymers 0.000 abstract description 3
- 239000000178 monomer Substances 0.000 description 11
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 9
- 125000000524 functional group Chemical group 0.000 description 9
- 238000005299 abrasion Methods 0.000 description 8
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical class O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 7
- 239000000463 material Substances 0.000 description 7
- 229920000642 polymer Polymers 0.000 description 7
- 239000002987 primer (paints) Substances 0.000 description 7
- WSFSSNUMVMOOMR-UHFFFAOYSA-N Formaldehyde Chemical compound O=C WSFSSNUMVMOOMR-UHFFFAOYSA-N 0.000 description 6
- 239000002253 acid Substances 0.000 description 5
- XCJYREBRNVKWGJ-UHFFFAOYSA-N copper(II) phthalocyanine Chemical compound [Cu+2].C12=CC=CC=C2C(N=C2[N-]C(C3=CC=CC=C32)=N2)=NC1=NC([C]1C=CC=CC1=1)=NC=1N=C1[C]3C=CC=CC3=C2[N-]1 XCJYREBRNVKWGJ-UHFFFAOYSA-N 0.000 description 5
- 239000012860 organic pigment Substances 0.000 description 5
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 4
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 4
- 239000001023 inorganic pigment Substances 0.000 description 4
- 238000006116 polymerization reaction Methods 0.000 description 4
- 235000010215 titanium dioxide Nutrition 0.000 description 4
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 3
- IOAOAKDONABGPZ-UHFFFAOYSA-N 2-amino-2-ethylpropane-1,3-diol Chemical compound CCC(N)(CO)CO IOAOAKDONABGPZ-UHFFFAOYSA-N 0.000 description 3
- 229940058020 2-amino-2-methyl-1-propanol Drugs 0.000 description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 3
- WGLPBDUCMAPZCE-UHFFFAOYSA-N Trioxochromium Chemical compound O=[Cr](=O)=O WGLPBDUCMAPZCE-UHFFFAOYSA-N 0.000 description 3
- 150000007513 acids Chemical class 0.000 description 3
- CBTVGIZVANVGBH-UHFFFAOYSA-N aminomethyl propanol Chemical compound CC(C)(N)CO CBTVGIZVANVGBH-UHFFFAOYSA-N 0.000 description 3
- 239000007864 aqueous solution Substances 0.000 description 3
- 229910000423 chromium oxide Inorganic materials 0.000 description 3
- HNMCSUXJLGGQFO-UHFFFAOYSA-N hexaaluminum;hexasodium;tetrathietane;hexasilicate Chemical compound [Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].S1SSS1.S1SSS1.[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-] HNMCSUXJLGGQFO-UHFFFAOYSA-N 0.000 description 3
- 229920001519 homopolymer Polymers 0.000 description 3
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 3
- 229920000728 polyester Polymers 0.000 description 3
- 238000002360 preparation method Methods 0.000 description 3
- 229910000077 silane Inorganic materials 0.000 description 3
- 239000002904 solvent Substances 0.000 description 3
- 235000014692 zinc oxide Nutrition 0.000 description 3
- KCXVZYZYPLLWCC-UHFFFAOYSA-N EDTA Chemical compound OC(=O)CN(CC(O)=O)CCN(CC(O)=O)CC(O)=O KCXVZYZYPLLWCC-UHFFFAOYSA-N 0.000 description 2
- QPCDCPDFJACHGM-UHFFFAOYSA-N N,N-bis{2-[bis(carboxymethyl)amino]ethyl}glycine Chemical compound OC(=O)CN(CC(O)=O)CCN(CC(=O)O)CCN(CC(O)=O)CC(O)=O QPCDCPDFJACHGM-UHFFFAOYSA-N 0.000 description 2
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 2
- 239000004111 Potassium silicate Substances 0.000 description 2
- NSOXQYCFHDMMGV-UHFFFAOYSA-N Tetrakis(2-hydroxypropyl)ethylenediamine Chemical compound CC(O)CN(CC(C)O)CCN(CC(C)O)CC(C)O NSOXQYCFHDMMGV-UHFFFAOYSA-N 0.000 description 2
- 241001106476 Violaceae Species 0.000 description 2
- 239000003513 alkali Substances 0.000 description 2
- 229910001860 alkaline earth metal hydroxide Inorganic materials 0.000 description 2
- 125000003277 amino group Chemical group 0.000 description 2
- VTYYLEPIZMXCLO-UHFFFAOYSA-L calcium carbonate Substances [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- 229910052799 carbon Inorganic materials 0.000 description 2
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 2
- MMXSKTNPRXHINM-UHFFFAOYSA-N cerium(3+);trisulfide Chemical compound [S-2].[S-2].[S-2].[Ce+3].[Ce+3] MMXSKTNPRXHINM-UHFFFAOYSA-N 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 239000008139 complexing agent Substances 0.000 description 2
- DIOQZVSQGTUSAI-UHFFFAOYSA-N decane Chemical compound CCCCCCCCCC DIOQZVSQGTUSAI-UHFFFAOYSA-N 0.000 description 2
- 125000000664 diazo group Chemical group [N-]=[N+]=[*] 0.000 description 2
- QDOXWKRWXJOMAK-UHFFFAOYSA-N dichromium trioxide Chemical compound O=[Cr]O[Cr]=O QDOXWKRWXJOMAK-UHFFFAOYSA-N 0.000 description 2
- DGXKDBWJDQHNCI-UHFFFAOYSA-N dioxido(oxo)titanium nickel(2+) Chemical compound [Ni++].[O-][Ti]([O-])=O DGXKDBWJDQHNCI-UHFFFAOYSA-N 0.000 description 2
- 150000002148 esters Chemical class 0.000 description 2
- 230000009477 glass transition Effects 0.000 description 2
- 229910052751 metal Inorganic materials 0.000 description 2
- 239000002184 metal Substances 0.000 description 2
- 229960003330 pentetic acid Drugs 0.000 description 2
- NNHHDJVEYQHLHG-UHFFFAOYSA-N potassium silicate Chemical compound [K+].[K+].[O-][Si]([O-])=O NNHHDJVEYQHLHG-UHFFFAOYSA-N 0.000 description 2
- 229910052913 potassium silicate Inorganic materials 0.000 description 2
- 239000000377 silicon dioxide Substances 0.000 description 2
- 230000000087 stabilizing effect Effects 0.000 description 2
- 229920003002 synthetic resin Polymers 0.000 description 2
- 239000000057 synthetic resin Substances 0.000 description 2
- RLQWHDODQVOVKU-UHFFFAOYSA-N tetrapotassium;silicate Chemical compound [K+].[K+].[K+].[K+].[O-][Si]([O-])([O-])[O-] RLQWHDODQVOVKU-UHFFFAOYSA-N 0.000 description 2
- CUGDYSSBTWBKII-LXGUWJNJSA-N (2r,3r,4r,5s)-6-(dimethylamino)hexane-1,2,3,4,5-pentol Chemical compound CN(C)C[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO CUGDYSSBTWBKII-LXGUWJNJSA-N 0.000 description 1
- URDCARMUOSMFFI-UHFFFAOYSA-N 2-[2-[bis(carboxymethyl)amino]ethyl-(2-hydroxyethyl)amino]acetic acid Chemical compound OCCN(CC(O)=O)CCN(CC(O)=O)CC(O)=O URDCARMUOSMFFI-UHFFFAOYSA-N 0.000 description 1
- UBDHSURDYAETAL-UHFFFAOYSA-N 8-aminonaphthalene-1,3,6-trisulfonic acid Chemical compound OS(=O)(=O)C1=CC(S(O)(=O)=O)=C2C(N)=CC(S(O)(=O)=O)=CC2=C1 UBDHSURDYAETAL-UHFFFAOYSA-N 0.000 description 1
- OAOABCKPVCUNKO-UHFFFAOYSA-N 8-methyl Nonanoic acid Chemical compound CC(C)CCCCCCC(O)=O OAOABCKPVCUNKO-UHFFFAOYSA-N 0.000 description 1
- NLHHRLWOUZZQLW-UHFFFAOYSA-N Acrylonitrile Chemical compound C=CC#N NLHHRLWOUZZQLW-UHFFFAOYSA-N 0.000 description 1
- 229920001817 Agar Polymers 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 description 1
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 1
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 1
- 239000004262 Ethyl gallate Substances 0.000 description 1
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 1
- 239000004354 Hydroxyethyl cellulose Substances 0.000 description 1
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 description 1
- 206010061217 Infestation Diseases 0.000 description 1
- 239000005909 Kieselgur Substances 0.000 description 1
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 description 1
- VRORNUAYHXWFGL-SGIHWFKDSA-N OCCCN(C[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO)C Chemical compound OCCCN(C[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO)C VRORNUAYHXWFGL-SGIHWFKDSA-N 0.000 description 1
- 239000006004 Quartz sand Substances 0.000 description 1
- NRCMAYZCPIVABH-UHFFFAOYSA-N Quinacridone Chemical compound N1C2=CC=CC=C2C(=O)C2=C1C=C1C(=O)C3=CC=CC=C3NC1=C2 NRCMAYZCPIVABH-UHFFFAOYSA-N 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 1
- YSMRWXYRXBRSND-UHFFFAOYSA-N TOTP Chemical compound CC1=CC=CC=C1OP(=O)(OC=1C(=CC=CC=1)C)OC1=CC=CC=C1C YSMRWXYRXBRSND-UHFFFAOYSA-N 0.000 description 1
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 description 1
- AUNAPVYQLLNFOI-UHFFFAOYSA-L [Pb++].[Pb++].[Pb++].[O-]S([O-])(=O)=O.[O-][Cr]([O-])(=O)=O.[O-][Mo]([O-])(=O)=O Chemical compound [Pb++].[Pb++].[Pb++].[O-]S([O-])(=O)=O.[O-][Cr]([O-])(=O)=O.[O-][Mo]([O-])(=O)=O AUNAPVYQLLNFOI-UHFFFAOYSA-L 0.000 description 1
- 239000013543 active substance Substances 0.000 description 1
- 238000007792 addition Methods 0.000 description 1
- 239000002671 adjuvant Substances 0.000 description 1
- 239000008272 agar Substances 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000001299 aldehydes Chemical class 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- 229910000272 alkali metal oxide Inorganic materials 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 229920000180 alkyd Polymers 0.000 description 1
- PYKYMHQGRFAEBM-UHFFFAOYSA-N anthraquinone Natural products CCC(=O)c1c(O)c2C(=O)C3C(C=CC=C3O)C(=O)c2cc1CC(=O)OC PYKYMHQGRFAEBM-UHFFFAOYSA-N 0.000 description 1
- 150000004056 anthraquinones Chemical class 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- IRERQBUNZFJFGC-UHFFFAOYSA-L azure blue Chemical compound [Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Na+].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].[Al+3].[S-]S[S-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-].[O-][Si]([O-])([O-])[O-] IRERQBUNZFJFGC-UHFFFAOYSA-L 0.000 description 1
- 230000001580 bacterial effect Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 229910052797 bismuth Inorganic materials 0.000 description 1
- JCXGWMGPZLAOME-UHFFFAOYSA-N bismuth atom Chemical compound [Bi] JCXGWMGPZLAOME-UHFFFAOYSA-N 0.000 description 1
- 229910052793 cadmium Inorganic materials 0.000 description 1
- BDOSMKKIYDKNTQ-UHFFFAOYSA-N cadmium atom Chemical compound [Cd] BDOSMKKIYDKNTQ-UHFFFAOYSA-N 0.000 description 1
- 235000010216 calcium carbonate Nutrition 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 239000007795 chemical reaction product Substances 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 239000007859 condensation product Substances 0.000 description 1
- 238000006482 condensation reaction Methods 0.000 description 1
- 150000004696 coordination complex Chemical class 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 238000005260 corrosion Methods 0.000 description 1
- 230000007797 corrosion Effects 0.000 description 1
- 239000010431 corundum Substances 0.000 description 1
- 229910052593 corundum Inorganic materials 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 239000013530 defoamer Substances 0.000 description 1
- PPSZHCXTGRHULJ-UHFFFAOYSA-N dioxazine Chemical compound O1ON=CC=C1 PPSZHCXTGRHULJ-UHFFFAOYSA-N 0.000 description 1
- 238000010494 dissociation reaction Methods 0.000 description 1
- 230000005593 dissociations Effects 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 238000007720 emulsion polymerization reaction Methods 0.000 description 1
- 229910001653 ettringite Inorganic materials 0.000 description 1
- 239000010433 feldspar Substances 0.000 description 1
- SZVJSHCCFOBDDC-UHFFFAOYSA-N ferrosoferric oxide Chemical compound O=[Fe]O[Fe]O[Fe]=O SZVJSHCCFOBDDC-UHFFFAOYSA-N 0.000 description 1
- 238000011049 filling Methods 0.000 description 1
- 239000003063 flame retardant Substances 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 230000002538 fungal effect Effects 0.000 description 1
- 239000008103 glucose Substances 0.000 description 1
- 150000002402 hexoses Chemical class 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 125000004435 hydrogen atom Chemical class [H]* 0.000 description 1
- 230000002209 hydrophobic effect Effects 0.000 description 1
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 description 1
- 235000019239 indanthrene blue RS Nutrition 0.000 description 1
- UHOKSCJSTAHBSO-UHFFFAOYSA-N indanthrone blue Chemical compound C1=CC=C2C(=O)C3=CC=C4NC5=C6C(=O)C7=CC=CC=C7C(=O)C6=CC=C5NC4=C3C(=O)C2=C1 UHOKSCJSTAHBSO-UHFFFAOYSA-N 0.000 description 1
- DALUDRGQOYMVLD-UHFFFAOYSA-N iron manganese Chemical compound [Mn].[Fe] DALUDRGQOYMVLD-UHFFFAOYSA-N 0.000 description 1
- PXZQEOJJUGGUIB-UHFFFAOYSA-N isoindolin-1-one Chemical compound C1=CC=C2C(=O)NCC2=C1 PXZQEOJJUGGUIB-UHFFFAOYSA-N 0.000 description 1
- GWVMLCQWXVFZCN-UHFFFAOYSA-N isoindoline Chemical compound C1=CC=C2CNCC2=C1 GWVMLCQWXVFZCN-UHFFFAOYSA-N 0.000 description 1
- MOUPNEIJQCETIW-UHFFFAOYSA-N lead chromate Chemical compound [Pb+2].[O-][Cr]([O-])(=O)=O MOUPNEIJQCETIW-UHFFFAOYSA-N 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 239000011572 manganese Substances 0.000 description 1
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 150000002734 metacrylic acid derivatives Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- NYGZLYXAPMMJTE-UHFFFAOYSA-M metanil yellow Chemical group [Na+].[O-]S(=O)(=O)C1=CC=CC(N=NC=2C=CC(NC=3C=CC=CC=3)=CC=2)=C1 NYGZLYXAPMMJTE-UHFFFAOYSA-M 0.000 description 1
- 125000005397 methacrylic acid ester group Chemical group 0.000 description 1
- WSFSSNUMVMOOMR-NJFSPNSNSA-N methanone Chemical compound O=[14CH2] WSFSSNUMVMOOMR-NJFSPNSNSA-N 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- OBJNZHVOCNPSCS-UHFFFAOYSA-N naphtho[2,3-f]quinazoline Chemical compound C1=NC=C2C3=CC4=CC=CC=C4C=C3C=CC2=N1 OBJNZHVOCNPSCS-UHFFFAOYSA-N 0.000 description 1
- 230000003472 neutralizing effect Effects 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- MGFYIUFZLHCRTH-UHFFFAOYSA-N nitrilotriacetic acid Chemical compound OC(=O)CN(CC(O)=O)CC(O)=O MGFYIUFZLHCRTH-UHFFFAOYSA-N 0.000 description 1
- 238000010979 pH adjustment Methods 0.000 description 1
- 238000010422 painting Methods 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- DGBWPZSGHAXYGK-UHFFFAOYSA-N perinone Chemical compound C12=NC3=CC=CC=C3N2C(=O)C2=CC=C3C4=C2C1=CC=C4C(=O)N1C2=CC=CC=C2N=C13 DGBWPZSGHAXYGK-UHFFFAOYSA-N 0.000 description 1
- 125000002080 perylenyl group Chemical group C1(=CC=C2C=CC=C3C4=CC=CC5=CC=CC(C1=C23)=C45)* 0.000 description 1
- CSHWQDPOILHKBI-UHFFFAOYSA-N peryrene Natural products C1=CC(C2=CC=CC=3C2=C2C=CC=3)=C3C2=CC=CC3=C1 CSHWQDPOILHKBI-UHFFFAOYSA-N 0.000 description 1
- 229940067265 pigment yellow 138 Drugs 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 239000013615 primer Substances 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- LLBIOIRWAYBCKK-UHFFFAOYSA-N pyranthrene-8,16-dione Chemical compound C12=CC=CC=C2C(=O)C2=CC=C3C=C4C5=CC=CC=C5C(=O)C5=C4C4=C3C2=C1C=C4C=C5 LLBIOIRWAYBCKK-UHFFFAOYSA-N 0.000 description 1
- YRJYANBGTAMXRQ-UHFFFAOYSA-N pyrazolo[3,4-h]quinazolin-2-one Chemical compound C1=C2N=NC=C2C2=NC(=O)N=CC2=C1 YRJYANBGTAMXRQ-UHFFFAOYSA-N 0.000 description 1
- FYNROBRQIVCIQF-UHFFFAOYSA-N pyrrolo[3,2-b]pyrrole-5,6-dione Chemical compound C1=CN=C2C(=O)C(=O)N=C21 FYNROBRQIVCIQF-UHFFFAOYSA-N 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229910052703 rhodium Inorganic materials 0.000 description 1
- 239000010948 rhodium Substances 0.000 description 1
- MHOVAHRLVXNVSD-UHFFFAOYSA-N rhodium atom Chemical compound [Rh] MHOVAHRLVXNVSD-UHFFFAOYSA-N 0.000 description 1
- 239000012266 salt solution Substances 0.000 description 1
- 238000007127 saponification reaction Methods 0.000 description 1
- 125000005624 silicic acid group Chemical class 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 239000004575 stone Substances 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- JOUDBUYBGJYFFP-FOCLMDBBSA-N thioindigo Chemical compound S\1C2=CC=CC=C2C(=O)C/1=C1/C(=O)C2=CC=CC=C2S1 JOUDBUYBGJYFFP-FOCLMDBBSA-N 0.000 description 1
- 230000009974 thixotropic effect Effects 0.000 description 1
- GZCWPZJOEIAXRU-UHFFFAOYSA-N tin zinc Chemical compound [Zn].[Sn] GZCWPZJOEIAXRU-UHFFFAOYSA-N 0.000 description 1
- 125000005627 triarylcarbonium group Chemical group 0.000 description 1
- DGHRGESTFRMGJX-UHFFFAOYSA-N tripotassium;ethyl(trioxido)silane Chemical compound [K+].[K+].[K+].CC[Si]([O-])([O-])[O-] DGHRGESTFRMGJX-UHFFFAOYSA-N 0.000 description 1
- UAEHYLMDLZKQTP-UHFFFAOYSA-N tripotassium;methyl(trioxido)silane Chemical compound [K+].[K+].[K+].C[Si]([O-])([O-])[O-] UAEHYLMDLZKQTP-UHFFFAOYSA-N 0.000 description 1
- 235000013799 ultramarine blue Nutrition 0.000 description 1
- LSGOVYNHVSXFFJ-UHFFFAOYSA-N vanadate(3-) Chemical compound [O-][V]([O-])([O-])=O LSGOVYNHVSXFFJ-UHFFFAOYSA-N 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 229910052984 zinc sulfide Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
Landscapes
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Organic Chemistry (AREA)
- Paints Or Removers (AREA)
Abstract
Sustancias de revestimiento acuosas, que contienen a) aglutinantes orgánicos en una cantidad en el intervalo del 4,0 hasta menos o igual que el 30% en peso (proporción de sólidos), estando el aglutinante orgánico a) en la sustancia de revestimiento acuosa presente en forma de una dispersión acuosa a base de copolímeros de acetato de vinilo/etileno, copolímeros a base de compuestos aromáticos de vinilo y acrilatos y/o copolímeros a base de acrilatos puros y/o estando el aglutinante orgánico a) y el vidrio soluble y/o sol de sílice presentes en la sustancia de revestimiento acuosa en forma de un aglutinante híbrido, b) vidrio soluble y/o sol de sílice en una cantidad inferior al 1,5% en peso (proporción de sólidos) y c) del 15 al 70% en peso de por lo menos un pigmento y/o por lo menos una carga, presentando las sustancias de revestimiento acuosas un valor de pH en el intervalo comprendido entre 8,5 y 12 o estando ajustadas a un valor de pH en el intervalo comprendido entre 8,5 y 12.
Description
d e s c r ip c ió n
Sustancias de revestimiento acuosas
La presente invención se refiere a sustancias de revestimiento acuosas, en particular sustancias de revestimiento de dispersión. Además, la invención se refiere a una capa de pintura o una capa de imprimación sobre una superficie de sustrato, obtenida o que puede obtenerse mediante la aplicación de una o varias veces de la materia de revestimiento de acuerdo con la invención sobre la superficie del sustrato, así como a la utilización de la materia de revestimiento de acuerdo con la invención como pintura o imprimación para la zona interior.
Las pinturas están sujetas a un desarrollo continuo. Esto se debe a peticiones del cliente al igual que a la exigencia de poder facilitar al usuario productos de gran valor cualitativamente, a ser posible, de manera económica. Para capas de pintura puede recurrirse a los más distintos sistemas de revestimiento. A modo de ejemplo se mencionan pinturas de silicato, pinturas de silicato de dispersión y pinturas de dispersión de plástico. Para estos sistemas se encuentran en la norma DIN 18363:2016-09 las correspondientes definiciones.
A las capas de pintura se les exige, con frecuencia, no sólo que tengan una alta capacidad de cubrición, sino igualmente que dispongan de una estabilidad mecánica alta, por ejemplo, buena estabilidad frente a la abrasión en húmedo. De manera correspondiente no han faltado intentos de llegar a una capa de pintura correspondientemente mejorada.
Por ejemplo, el documento DE 10 2013 020 575 A l se había planteado ya el objetivo de facilitar pinturas de dispersión que garantizaran con un contenido reducido en dióxido de titanio, no obstante, una alta capacidad de cubrición, así como una buena estabilidad frente a la abrasión en húmedo. Esto debe lograrse mediante un agente de revestimiento de este tipo, que contiene, con respecto a la cantidad total del agente de revestimiento, del 0,5 al 30% en peso de partículas huecas, que comprenden una envoltura exterior que forma una cavidad y un material interno envuelto, por lo menos, parcialmente por la envoltura exterior, teniendo que presentar la envoltura exterior, un índice de refracción de 1,3 a 2,5 y el material interno, un índice de refracción de 1,4 a 3,2, y llenando parcialmente el material interno el volumen de la cavidad, del 0,5 al 40% en peso, por lo menos, de un polímero formador de película así como agua y/o disolvente.
En relación con la capacidad de cubrición y la abrasión en húmedo, deben ser adecuadas de acuerdo con el documento DE 102014 013455 A l aquellas pinturas de dispersión que contienen del 2 al 30% de dispersión de polímero calculado como proporción de sólidos, del 10 al 60% de pigmento y/o carga, del 0,5 al 5% de siliconato como aditivo y hasta el 100% proporciones complementarias de agua.
De acuerdo con el documento WO 2015/193192 A l, tales dispersiones de polímero acuosas deben presentar una estabilidad frente a la abrasión en húmedo mejorada que puede obtenerse mediante polimerización por emulsión acuosa por radicales de una mezcla de monómeros, que contienen de 30 a 70 partes en peso, por lo menos, de un monómero, cuyo homopolímero presenta una temperatura de transición vitrea < 25 °C, de 30 a 70 partes en peso, por lo menos, de un monómero, cuyo homopolímero presenta una temperatura de transición vitrea Tg > 25 °C, asi como c) de 0,1 a 5 partes en peso, por lo menos, de un compuesto que contiene grupos estabilizadores y de 0,05 a 5 partes en peso, por lo menos, de un monómero que puede copolimerizarse que contiene uno o varios monómeros de silano que pueden hidrolizarse.
El documento DE 102007034865 A l tiene en cuenta una composición de materia de revestimiento, que debería contener sustancialmente:
1. del 0,1 al 80% en peso de un poliéster amorfo, insaturado, de baja viscosidad, estable frente al amarilleo, que en gran parte está libre de benceno y formaldehido, que consiste en
I. un componente ácido formado por
A) entre el 10 y el 100 mol% de a,p- ácido dicarboxilico insaturado,
B) del 0 al 90 mol% de ácido carboxílico lineal y/o ramificado, alifático y/o cicloalifático y/o aromático di y/o polifuncional, que no tiene grupos a,p-insaturados,
en el que la suma de A) y B) es 100 mol%,
II. un componente de alcohol formado por
C) de 5 a 100 mol% de una mezcla de dicidol,
D) de 0 al 95 mol% de alcoholes di- y/o polifuncionales, siendo la suma de C) y D) el 100% en moles, y en el que
- el contenido de benceno y 10 mg/kg y el contenido de formaldehído es Inferior a 10 mg/kg, respecto al polléster,
- la polidispersidad de la distribución del peso molecular del polléster está comprendida entre 1,3 y 4,5, y
- el contenido de triciclodecano(mono/di-)aldehído en la mezcla de dicidol C) es inferior al 2% en peso,
- el contenido de mono(hidroximetil)triciclo[5.2.1.0Z6]decano en la mezcla de dicidol C) es inferior al 10%,
- el contenido de los metales cromo, níquel, cobre, cadmio, plomo y rodio en la mezcla de dicidol C) es, en cada caso, individualmente inferior a 2 mg/kg, y
2. del 99,9 al 20% en peso de otro aglutinante,
3. del 0 al 80% en peso por lo menos de un coadyuvante y/o aditivo,
4. del 0 al 70% en peso por lo menos de un colorante y/o carga,
- ascendiendo la suma de las indicaciones en peso de los componentes 1 a 4 al 100% en peso.
Además de una muy buena adherencia incluso en condiciones climáticas críticas, estas composiciones de materia de revestimiento deben tener simultáneamente un elevado efecto de protección contra la corrosión, mucho brillo, un elevado contenido en sólidos o una baja viscosidad con un determinado contenido en sólidos, así como una muy buena resistencia al desprendimiento de piedras y a las soluciones salinas, y deben estar en gran medida libres de benceno y formaldehído.
El documento DE 19515539 A l se refiere a unas composiciones de revestimiento acuosas que contienen (A) un aglutinante acuoso que contiene (a) resinas de organopolisiloxano, (b) monoorganosilanoatos y/o sus productos de condensación producidos mediante disociación de agua, (c) soluciones acuosas de ácidos silícicos coloidales y (d) agua, (B) polvo de metal y/o pigmentos inorgánicos, (C) opcionalmente dióxidos de silicio con una superficie BET de por lo menos 50 m2/g, que opcionalmente son hidrófobos, y (D) opcionalmente agua. Estas composiciones acuosas de revestimiento ya no deberían implicar largos tiempos de secado y también deberían tener suficiente resistencia a los disolventes y al agua, especialmente incluso con mayores adiciones de monoorganosilanolatos, sin mostrar al mismo tiempo una mayor formación de hidrógeno debido al aumento del valor del pH.
El documento DE 43 09 625 C1 tiene como objetivo un procedimiento para la preparación de un sistema de revestimiento unido a silicato mejorado con dispersión de resina sintética en forma de pintura, masillas tapaporos, imprimaciones, revestimientos de pared y enfoscado, en el que la mezcla de silicato potásico y polímero mixto de acrilato a base de dispersión de resina sintética temporalmente con agitación hasta aprox. 50oC. De esta manera, debería ser posible obtener formulaciones estables al almacenamiento y libres de coagulación, que proporcionen también dispersiones resistentes al álcali, a la saponificación y a los cristales de agua, incluso en presencia de silicato potásico.
Sería solo deseable poder recurrir a aquellas masas de revestimiento acuosas que pudieran prepararse de manera económica y que se caracterizaran, al mismo tiempo, en cuanto a su impresión de color y estabilidad mecánica por un perfil de propiedades de fácil manejo para el usuario. De acuerdo con esto, la presente invención se basaba en el objetivo de facilitar masas de revestimiento acuosas que no estuvieran afectadas con los inconvenientes del estado de la técnica y que, en particular, dispusieran de una buena capacidad de cubrición y/o una buena impresión de color, duradera, determinada, en particular, por medio de los valores de índice de blancura y/o de amarilleo, y, opcionalmente, adicionalmente, también dispusieran de una estabilidad frente a la abrasión en húmedo satisfactoria.
De acuerdo con esto se encontraron sustancias de revestimiento acuosas, en particular sustancias de revestimiento de dispersión, que contienen
a) aglutinantes orgánicos en una cantidad en el intervalo del 4,0 hasta menos del 30,0% en peso (proporción de sólidos), estando el aglutinante orgánico a) presente en las sustancias de revestimiento acuosas en forma de una dispersión acuosa a base de copolímeros de acetato de vinilo/etileno, copolímeros a base de compuestos aromáticos de vinilo y acrilatos y/o copolímeros a base de acrilatos puros y/o
estando el aglutinante orgánico a) y el vidrio soluble y/o sol de sílice presente en las sustancias de revestimiento acuosas en forma de un aglutinante híbrido,
b) vidrio soluble y/o sol de sílice en una cantidad inferior a 1,5% en peso (proporción de sólidos) y
c) del 15 al 50% en peso de por lo menos un pigmento y/o por lo menos una carga,
presentando las sustancias de revestimiento acuosas un valor de pH en el intervalo comprendido entre 8,5 y 12 o ajustándose a un valor de pH en el intervalo comprendido entre 8,5 y 12.
Las sustancias de revestimiento en el sentido de la presente invención deben comprender composiciones de acuerdo con la norma DIN EN ISO 4618:2015-01. Entre éstas, se encuentran, en particular, pinturas tal como pinturas de dispersión y masillas tapaporos.
En las sustancias de revestimiento de acuerdo con la invención, en una configuración conveniente, se encuentra el aglutinante orgánico a) en una cantidad en el intervalo del 4,0 al 12,5% en peso, preferentemente en el intervalo del 4,5 al 10,0% en peso y de manera particularmente preferida en el intervalo del 5,0 al 9,0% en peso. Con las proporciones de aglutinante mencionadas, puede obtenerse con las sustancias de revestimiento de acuerdo con la invención en general una abrasión en húmedo baja, suficiente para utilización interior como también exterior. Además, como alternativa o adicionalmente, en otra configuración conveniente se encuentra el vidrio soluble y/o sol de sílice en una cantidad inferior al 1,45% en peso, preferentemente en el intervalo del 0,1 al 1,45% en peso y de manera particularmente preferida en el intervalo del 0,25 al 1,40% en peso. Para muchas aplicaciones se ha mostrado que ya puede obtenerse una capacidad de cubrición suficiente con una cantidad inferior al 1,5% en peso (proporción de sólidos) de vidrio soluble con las sustancias de revestimiento de acuerdo con la invención. El vidrio soluble puede obtenerse, por ejemplo, mediante reacción de carbonato alcalino y/o hidróxido alcalino con arena de cuarzo. Habitualmente, se encuentra en forma de soluciones acuosas. Éstas pueden disponer de distintas concentraciones. Tienen importancia técnica, en general, el vidrio soluble de sodio y de potasio, así como el vidrio soluble de litio. Para las masas de revestimiento de acuerdo con la invención, se recurre, preferentemente, a vidrio soluble de potasio.
El aglutinante orgánico a) se encuentra en las sustancias de revestimiento de acuerdo con la invención, en particular, en forma de una dispersión acuosa a base de copolímeros a base de estireno y acrilatos. Los aglutinantes orgánicos adecuados para las masas de revestimiento acuosas de acuerdo con la invención son copolímeros de acetato de vinilo/etileno, copolímeros a base de compuestos aromáticos de vinilo, en particular, estireno, y acrilatos o a base de acrilatos puros, en particular, a base de acrilatos puros. Los acrilatos puros comprenden homopolímeros y, en particular, copolímeros de (met)acrilatos, es decir, acrilatos y/o metacrilatos, opcionalmente, también con ácido (met)acrílico, es decir, ácido acrílico y/o metacrílico, como módulo de comonómero. El aglutinante orgánico se utiliza en una configuración conveniente en forma de una dispersión de aglutinante acuosa. De acuerdo con esto, se tienen en cuenta como aglutinante orgánico en particular también aquellos en los que los polímeros dispersados o que pueden dispersarse en agua están formados de monómeros iguales o distintos, constituyendo, por lo menos, uno de los monómeros un éster de ácido acrílico, éster de ácido metacrílico, ácido acrílico, ácido metacrílico, acetato de vinilo, cloruro de vinilo, versatato, acrilonitrilo o un compuesto aromático de vinilo. En una configuración conveniente, el polímero dispersado o que puede dispersarse en agua se basa a este respecto en i) ésteres de ácido acrílico y compuestos aromáticos de vinilo, en particular estireno, o en ii) ésteres de ácido acrílico y ésteres vinílicos, por lo menos, de un ácido de Koch, en particular, el ácido versático, o compuestos aromáticos de vinilo, en particular, estireno.
En el término de los aglutinantes orgánicos, se encuentran en el sentido de la invención también dispersiones a base de los polímeros y copolímeros mencionados anteriormente, sin embargo, que contienen de manera polimerizada en esto a) por lo menos, un monómero con, por lo menos, un silano que puede hidrolizarse como grupo funcional, no participando este grupo funcional de manera alargadora de la cadena en la reacción de polimerización, y/o b) por lo menos, un monómero con, por lo menos, un grupo hidroxi como grupo funcional, no participando este grupo funcional de manera alargadora de la cadena en la reacción de polimerización. Además, los aglutinantes orgánicos comprenden, en particular, también aglutinantes híbridos. Entre los aglutinantes híbridos en el sentido de la presente invención, se encuentran también productos de reacción formados de, por lo menos, un aglutinante orgánico seleccionado de entre el grupo de los aglutinantes orgánicos mencionados anteriormente, que contienen de manera polimerizada en los polímeros y copolímeros a) por lo menos, un monómero con, por lo menos, un silano que puede hidrolizarse como grupo funcional, no participando este grupo funcional de manera alargadora de la cadena en la reacción de polimerización, y/o b) por lo menos, un monómero con, por lo menos, un grupo hidroxi como grupo funcional, no participando este grupo funcional de manera alargadora de la cadena en la reacción de polimerización, y sol de sílice y/o vidrio soluble, en particular, vidrio soluble. Sin estar unido a ninguna teoría, se supone que el grupo silano que puede hidrolizarse a) y/o el grupo hidroxi b) contraen una reacción de condensación con los grupos funcionales del sol de sílice y/o vidrio soluble.
A modo de ejemplo se mencionan como pigmentos adecuados pigmentos inorgánicos tal como pigmentos de color, negros y blancos (pigmentos colorantes), así como pigmentos de brillo y pigmentos orgánicos, tal como pigmentos de color y negros. Como pigmentos blancos inorgánicos adecuados, se tienen en consideración, por ejemplo, dióxido de titanio, blanco de cinc, óxido de cinc; sulfuro de cinc y/o litopón y/o etringita. Entre los pigmentos negros
inorgánicos, puede seleccionarse, por ejemplo, de entre negro de óxido de hierro, negro de hierro-manganeso, negro de espinela y/u negro de hollín. Como pigmentos de color inorgánicos adecuados, puede recurrirse, por ejemplo, a óxido de cromo, verde de óxido de cromo hidratado, verde de cromo, verde de cobalto, verde ultramarino, azul cobalto, azul ultramarino, azul de manganeso, violeta ultramarino, violeta de cobalto y manganeso, rojo de óxido de hierro, sulfuro de cerio, rojo de molibdato, rojo ultramarino, marrón de óxido de hierro, marrón mixto, fases de espinela y corindón, amarillo de titanato de cromo, titanato de estaño y cinc, naranja de cromo, sulfuro de cerio, amarillo de óxido de hierro, amarillo de titanato de níquel, amarillo de titanato de cromo, fases de espinela, amarillo de cromo y/o vanadato de bismuto.
Los pigmentos orgánicos adecuados pueden seleccionarse según esto, por ejemplo, de entre el grupo que está constituido por pigmentos monoazoicos, pigmentos diazoicos, pigmentos de condensación diazoicos, pigmentos de antraquinona, pigmentos de antrapirimidina, pigmentos de quinacridona, pigmentos de dicetopirrolopirrol, pigmentos de dioxazina, pigmentos de flavantrona, pigmentos de indantrona, pigmentos de isoindolina, pigmentos de isoindolinona, pigmentos de ilsoviolantrona, pigmentos de complejo metálico, pigmentos de perinona, pigmentos de perileno, pigmentos de ftalocianina, pigmentos de pirantrona, pigmentos de pirazoloquinazolona, pigmentos de tioindigo, pigmentos de triarilcarbonio y sus mezclas discrecionales. A modo de ejemplo se mencionan como pigmentos orgánicos adecuados pigmentos de color y negros. Como pigmentos de color orgánicos adecuados puede recurrirse, por ejemplo, a C.l. Pigment Blue 15, C.l. Pigment Blue 15:1, C.l. Pigment Blue,15:2, C.l. Pigment Blue 15:3, C.l. Pigment Blue 15:4, C.l. Pigment Blue 15:6, C.l Pigment Blue 16, C.l. Pigment Green 7, C.l. Pigment Green 36, C.l. Pigment Orange 36, C.l. Pigment Orange 43, C.l. Pigment Orange 73, C.l. Pigment Red 122, C.l: Pigment Red 168, C.l. Pigment Red 179, C.l. Pigment Red 188, C.l. Pigment Red 254, C.l. Pigment Red 264, C.l. Pigment Red 282, C.l. Pigment Violett 19, C.l. Pigment Violett 23, Pigment Yellow 74, Pigment Yellow 83, Pigment Yellow 97, C.l. Pigment Yellow 110, C.l. Pigment Yellow 138, C.l. Pigment Yellow 154 o mezclas discrecionales de estos pigmentos.
Las mezclas de pigmentos adecuadas pueden comprender tanto mezclas de pigmentos inorgánicos y orgánicos, como también mezclas de pigmentos inorgánicos distintos, así como mezclas de pigmentos orgánicos distintos.
Los pigmentos especialmente adecuados comprenden, por ejemplo, dióxido de titanio, sulfuro de cinc, óxido de cinc, barita, negro de hollín, óxido de hierro, óxido de cromo, azul cobalto, pigmentos de ftalocianina, pigmento de espinela, titanato de níquel, titanato de cromo y sus mezclas discrecionales.
Básicamente, pueden seleccionarse cargas adecuadas de entre el grupo que está constituido por silicatos, carbonatos, fluorita, sulfatos, óxidos y sus mezclas discrecionales. A modo de ejemplo se mencionan cargas calcíticas, en particular, carbonatos de calcio, dolomitas, calcitas y/o aragonitas, cargas silicáticas, en particular cuarzitas, silicatos estratificados, feldespatos, vulcanitas y/o tierras de sílice, tal como tierra de infusorios y tierras de diatomeas, cargas sulfáticas, en particular, sulfato de bario, y cargas modificadas de manera química.
Dicho por lo menos, un pigmento y/o dicha por lo menos, una carga c) se encuentran en las sustancias de revestimiento de acuerdo con la invención, en una configuración conveniente, en una cantidad en el intervalo del 20 al 70% en peso, preferentemente, en el intervalo del 25 al 70% en peso y, de manera particularmente preferida, en el intervalo del 35 al 60% en peso.
Las sustancias de revestimiento de acuerdo con la invención presentan, en una configuración preferente, un valor de pH en el intervalo de 9 a 11,5 o se ajustan en un valor de pH en el intervalo de 9 a 11,5. El ajuste del pH puede realizarse mediante el vidrio soluble y/o sol de sílice añadido. Dado el caso pueden añadirse también hidróxidos alcalinos y/o alcalinotérreos, por ejemplo, KOH, amoníaco y/o compuestos de amina, preferentemente, en forma soluciones acuosas. De acuerdo con esto, las sustancias de revestimiento de acuerdo con la invención pueden presentar, además, por lo menos, un hidróxido alcalino y/o alcalinotérreo, amoníaco y/o un compuesto de amina (componente d)). Los compuestos de amina adecuados comprenden, por ejemplo, también aminoalcoholes. Sorprendentemente, se encontró que estos aminoalcoholes en las masas de revestimiento acuosas de acuerdo con la invención pueden ejercer también una acción estabilizadora. Éstos pueden utilizarse en las sustancias de revestimiento de acuerdo con la invención, además, por ejemplo, también como agentes de neutralización y/o como agentes de dispersión. A modo de ejemplo se mencionan como aminoalcoholes preferentes 2-amino-2-metil-1- propanol, 2-amino-2-etil-1,3-propanodiol, N,N,N',N'-tetrakis(2-hidroxipropil)-etilendiamina y sus mezclas, así como polihidroxiaminas, en particular, polihidroxiaminas, en las que la unidad de polihidroxi se basa en una hexosa, preferentemente, glucosa. Las polihidroxiaminas, especialmente adecuadas, comprenden alquilglucaminas, en particular, alquilglucaminas terciarias, tal como dimetilglucamina, hidroxietil- e hidroxipropil-N-metilglucamina, así como sus mezclas. Lógicamente, pueden utilizarse también mezclas discrecionales de polihidroxiaminas, en particular, las polihidroxiaminas preferentes, y 2-amino-2-metil-1-propanol, 2-amino-2-etil-1,3-propanodiol y/o N,N,N',N-tetrakis(2-hidroxipropil)-etilendiamina. Entre los aminoalcoholes, se recurre preferentemente a 2-amino-2- metil-1-propanol, 2-amino-2-etil-1,3-propanodiol y/o N,N,N',N'-tetrakis(2-hidroxipropil)-etilendiamina.
Las sustancias de revestimiento de acuerdo con la invención pueden estar dotadas además de e) por lo menos de un aditivo reológico, en particular espesantes, f) por lo menos un alquilalcoxisilano, alquilalcoxisiloxano, alquilsiliconato soluble en agua, en particular, metilsiliconato de potasio, monoalquilsilanotriol, dialquilsilanodiol,
trialquilsilanol, sal alcalina de monoalquilsilanotriol, en particular, metilsilanotriolato de potasio y/o etilsilanotriolato de potasio, dialquilsilanodiol o trialquilsilanol o cualquier mezcla de los mismos así como opcionalmente g) por lo menos un agente formador de quelato (también denominado agente formador de complejo) y/o h) opcionalmente de, por lo menos, un aditivo. Como agentes formadores de complejo o bien agentes formadores de quelato adecuados, se mencionan ácido etilendiamintetraacético (EDTA), ácido dietilentriaminpentaacético (DTPA), ácido nitrilotriacético, ácido hidroxietiletilendiamintriacético, ácidos aminopolicarboxílicos, en particular que contienen uno o varios grupos amino y dos o más grupos ácido carboxílico, y ácidos polifosfónicos, por ejemplo, ácidos fosfonopolicarboxílicos, tal como ácido 2-fosfonobutano-1,2,4-tricarboxílico, así como sus mezclas discrecionales.
Como aditivos pueden utilizarse básicamente aditivos convencionales, tal como se utilizan para masas de revestimiento acuosas. A modo de ejemplo pueden seleccionarse aditivos adecuados de entre el grupo que está constituido por, por lo menos, un agente humectante y/o dispersante, agentes desespumantes, estabilizadores, agentes ignífugos, agentes de hidrofobización, agentes de mateado, en particular, ácido silícico de precipitación, silicatos estratificados, silicatos estratificados modificados de manera orgánica y/o resinas alquídicas tixotrópicas, aditivos de superficie, en particular, aditivos de superficie de silicona, por ejemplo polimetilalquilsiloxano modificado con poliéter y/o copolímero de silicona poliéter, sustancias tampón, absorbedores UV, captadores de radicales y mezclas de estos compuestos. Las sustancias de revestimiento acuosas de acuerdo con la invención contienen como aditivos preferentemente, por lo menos, un espesante y/o un agente desespumante. De manera particularmente preferida, en las sustancias de revestimiento acuosas de acuerdo con la invención se encuentran tanto espesantes como también agentes desespumantes.
Los aditivos mencionados se encuentran, en una configuración preferente, en las sustancias de revestimiento acuosas de acuerdo con la invención en una cantidad en el intervalo del 0,001 al 5% en peso, preferentemente en el intervalo del 0,01 al 4% en peso y, de manera particularmente preferida, en el intervalo del 0,1 al 3,5% en peso, en cada caso, con respecto a la proporción de sólidos o bien, siempre que estos aditivos no deberían encontrarse a temperatura ambiente como sólido, a la proporción de sustancia activa no acuosa de estos componentes de aditivo.
Los espesantes adecuados pueden seleccionarse de entre el grupo que está constituido por espesantes de poliacrilato, espesantes de poliuretano, espesantes de poliurea, espesantes de celulosa, en este caso en particular hidroxietilcelulosa y/o metilcelulosa, espesantes de poli (alcohol vinílico), espesantes de polieterpoliol, espesantes de polisacárido, en este caso en particular goma xantana y/o agar y cualquier mezcla de los mismos.
Los sistemas de espesante adecuados pueden basarse también en la utilización combinada de silicatos estratificados, en particular silicatos estratificados modificados de manera orgánica, y espesantes de polisacárido, en este caso en particular goma xantana.
En otra forma de realización preferente, las sustancias de revestimiento de acuerdo con la invención pueden contener i) del 4 al 12,5% en peso, en particular del 4 al 7% en peso de dispersión de polímero (componente a)), ii) del 0 al 30% en peso, en particular del 2,0 al 15% en peso de pigmentos (componente c)), iii) del 15 al 70% en peso, en particular del 20 al 65% en peso de cargas (componente c)) y/o, preferentemente y, iv) del 0,1 al 1,5% en peso, en particular del 0,2 al 1,25% en peso de vidrio soluble (componente b)) así como v) hasta el 100% en peso de proporciones complementarias de agua.
Las sustancias de revestimiento acuosas de acuerdo con la invención se caracterizan, en particular, también porque éstas pueden estar sustancialmente libres de agentes conservantes. Según esto, es especialmente ventajoso que estas sustancias de revestimiento, también sin ningún tipo de conservantes biocidas orgánicos, no muestren ninguna infestación fúngica y/o bacteriana durante espacio de tiempo prolongado. De acuerdo con esto, con las sustancias de revestimiento de acuerdo con la invención, ya no es forzosamente necesario tener que recurrir a agentes conservantes de recipiente y/o película. Las sustancias de revestimiento acuosas de acuerdo con la invención van acompañadas de la ventaja adicional de que, mediante sustitución, en particular con igual contenido en sólidos, de pigmentos, en particular pigmentos blancos tal como dióxido de titanio, por vidrio soluble y/o sol de sílice, en particular vidrio soluble, no se altera en muchos casos la capacidad de cubrición, medida según la norma DIN EN ISO 6504-3 en unión con la norma DIN EN 13300 (noviembre 2002).
Las masas de revestimiento de acuerdo con la invención son adecuadas, por ejemplo, como imprimación y como pintura de fachadas o de espacio interior.
El objetivo en el que se basa la invención se soluciona, además, mediante una capa de pintura o de imprimación sobre una superficie de sustrato, obtenida o que puede obtenerse mediante la aplicación una o varias veces de la materia de revestimiento de acuerdo con la invención sobre la superficie del sustrato. De acuerdo con esto son adecuadas las sustancias de revestimiento de acuerdo con la invención, en particular en forma de sustancias de revestimiento de dispersión, como pintura o imprimación para la zona de espacio interior.
Con las sustancias de revestimiento acuosas de acuerdo con la invención se logra un acceso relativamente económico a capas de imprimación o bien de pintura que se caracterizan por una alta capacidad de cubrición y
una buena estabilidad frente a la abrasión en húmedo. Los revestimientos obtenidos con las sustancias de revestimiento de acuerdo con la invención están dotados, además, de manera regular de un índice de blancura mejorado y también un índice de amarilleo bajo.
Los dos parámetros de medición índice de blancura e índice de amarilleo se determinaron de acuerdo con ASTM E 313:2015. Para la determinación de la abrasión en húmedo se recurrió a la norma EN 13300 (noviembre 2002). La determinación de la capacidad de cubrición se realizó según la norma DIN EN ISO 6504-3:2007-05.
La invención se describe mediante las siguientes composiciones a modo de ejemplo que, sin embargo, no representan ninguna limitación de la invención. El experto en el campo puede elaborar, basándose en la presente descripción, así como su conocimiento general, otras formas de realización de la invención, sin que deban intervenir de manera inventiva. Todas las indicaciones se realizan en porcentaje en peso. Siempre que se utilizaran preparaciones que contienen agua y/o disolvente, se refiere la indicación a la proporción de sólidos de esta preparación.

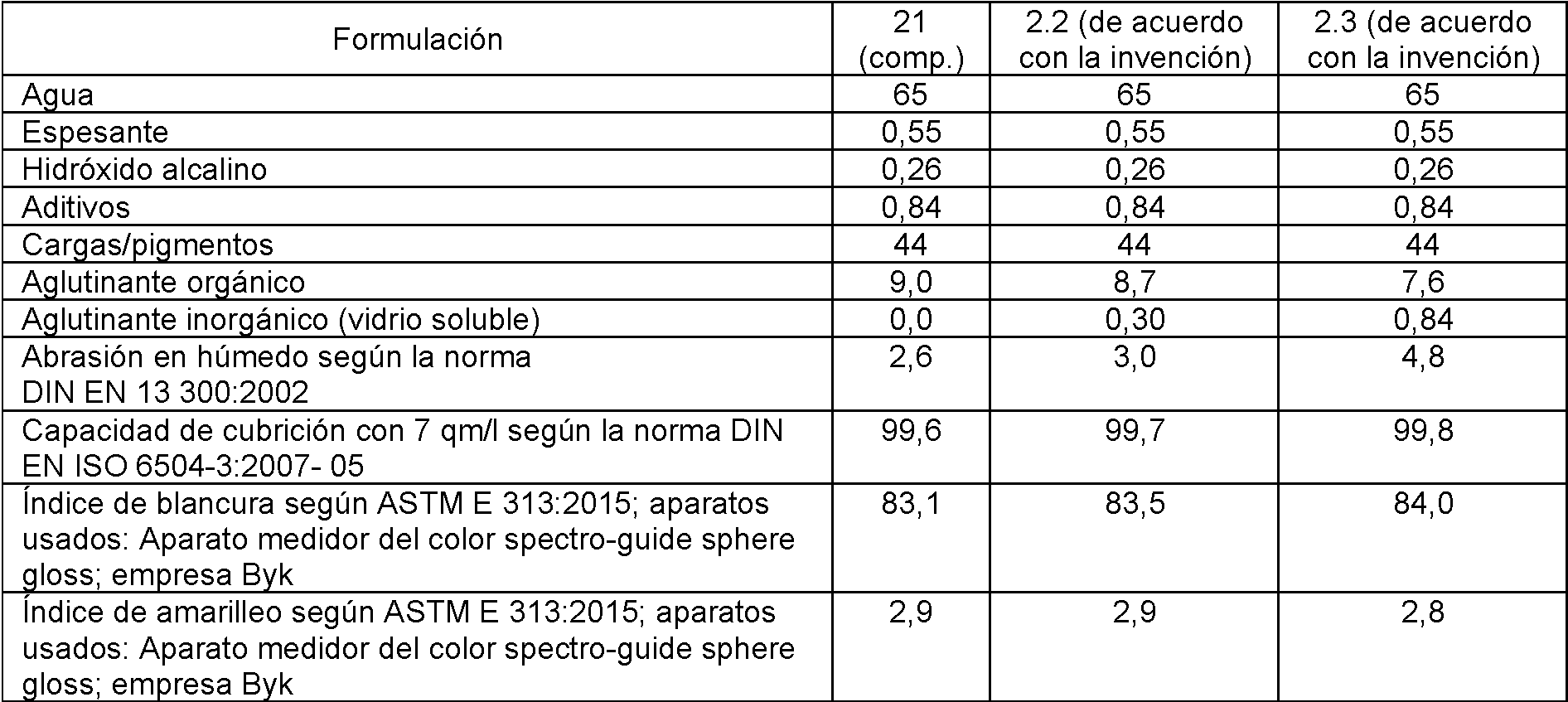

En los ejemplos de realización 1.2, 1.3 y 1.4, así como 2.2, y 2.3, se sustituyó, partiendo de los ejemplos de comparación 1.1 y 2.1, a modo de ejemplo, el aglutinante orgánico sustancialmente con igual contenido en sólidos gradualmente por aglutinante inorgánico.
Las características de la invención divulgadas en la descripción anterior y en las reivindicaciones pueden ser esenciales tanto de manera individual como también en cualquier combinación discrecional para la realización de la invención en sus formas de realización distintas.
Claims (17)
1. Sustancias de revestimiento acuosas, que contienen
a) aglutinantes orgánicos
en una cantidad en el intervalo del 4,0 hasta menos o igual que el 30% en peso (proporción de sólidos), estando el aglutinante orgánico a) en la sustancia de revestimiento acuosa presente en forma de una dispersión acuosa a base de copolímeros de acetato de vinilo/etileno, copolímeros a base de compuestos aromáticos de vinilo y acrilatos y/o copolímeros a base de acrilatos puros y/o
estando el aglutinante orgánico a) y el vidrio soluble y/o sol de sílice presentes en la sustancia de revestimiento acuosa en forma de un aglutinante híbrido,
b) vidrio soluble y/o sol de sílice
en una cantidad inferior al 1,5% en peso (proporción de sólidos) y
c) del 15 al 70% en peso de por lo menos un pigmento y/o por lo menos una carga,
presentando las sustancias de revestimiento acuosas un valor de pH en el intervalo comprendido entre 8,5 y 12 o estando ajustadas a un valor de pH en el intervalo comprendido entre 8,5 y 12.
2. Sustancias de revestimiento según la reivindicación 1, que contienen
el aglutinante orgánico a) en una cantidad en el intervalo comprendido entre el 4,0 y el 12,5% en peso, preferentemente en el intervalo comprendido entre el 4,5 y el 10,0% en peso y de manera particularmente preferida en el intervalo comprendido entre el 5,0 y el 9,0% en peso, y/o
el vidrio soluble y/o el sol de sílice en una cantidad inferior al 1,45% en peso, preferentemente en el intervalo comprendido entre 0,1 y 1,45% en peso y de manera particularmente preferida, en el intervalo comprendido entre 0,25 y 1,40% en peso.
3. Sustancias de revestimiento según la reivindicación 1 o 2, caracterizadas por que el copolímero a base de compuestos aromáticos de vinilo y acrilatos constituye un copolímero a base de estireno y acrilato.
4. Sustancias de revestimiento según una de las reivindicaciones anteriores, que contienen dicho por lo menos un pigmento y/o dicha por lo menos una carga c) en una cantidad en el intervalo comprendido entre el 20 y el 70% en peso, preferentemente en el intervalo comprendido entre el 25 y el 70% en peso y de manera particularmente preferida, en el intervalo comprendido entre el 35 y el 60% en peso.
5. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que éstas presentan un valor de pH en el intervalo comprendido entre 9 y 11,5 o están ajustadas a un valor de pH en el intervalo comprendido entre 9 y 11,5.
6. Sustancias de revestimiento según una de las reivindicaciones anteriores, que contienen asimismo d) por lo menos un agente de ajuste del pH, en particular seleccionado de entre el grupo que está constituido por hidróxidos alcalinos, hidróxidos alcalinotérreos, amoníaco, compuestos de amina y cualquier mezcla de los mismos, en particular por lo menos un aminoalcohol,
e) por lo menos un aditivo reológico, en particular espesantes,
f) por lo menos un alquilalcoxisilano, alquilalcoxisiloxano, alquilsiliconato soluble en agua, en particular metilsiliconato de potasio, monoalquilsilanotriol, dialquilsilanodiol, trialquilsilanol, sal alcalina de monoalquilsilanotriol, en particular metilsilanotriolato de potasio y/o etilsilanotriolato de potasio, dialquilsilanodiol o trialquilsilanol o cualquier mezcla de los mismos y
g) opcionalmente, por lo menos, un agente formador de quelato y/o
h) opcionalmente, por lo menos un aditivo.
7. Sustancias de revestimiento según la reivindicación 6, caracterizadas por que dicho por lo menos un aditivo h) se selecciona de entre el grupo que está constituido por al menos un agente humectante y/o dispersante, agentes desespumantes, estabilizadores, agentes ignífugos, agentes de hidrofobización, agentes de mateado, en particular
ácido silícico de precipitación, silicatos estratificados, silicatos estratificados modificados de manera orgánica, aditivos de superficie, en particular aditivos de superficie de silicona, por ejemplo polimetilalquilsiloxano modificado con poliéter y/o copolímero de silicona poliéter, sustancias tampón, absorbedores UV, captadores de radicales y mezclas de estos compuestos.
8. Sustancias de revestimiento según la reivindicación 6 o 7, caracterizadas por que el espesante se selecciona de entre el grupo que está constituido por espesantes de poliacrilato, espesantes de poliuretano, espesantes de poliurea, espesantes de celulosa, en particular hidroximetilcelulosa y/o metilcelulosa, espesantes de poli(alcohol vinílico), espesantes de polieterpoliol, espesante de silicato estratificado, espesantes de polisacárido, en particular goma xantana, y cualquier mezcla de los mismos.
9. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que éstas están sustancialmente libres de agentes conservantes, preferentemente libres de agentes conservantes biocidas orgánicos, de manera particularmente preferida libres de agentes conservantes de recipiente y/o de película.
10. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que los pigmentos se seleccionan de entre el grupo que está constituido por dióxido de titanio, sulfuro de cinc, óxido de cinc, barita, negro de hollín, óxido de hierro, óxido de cromo, azul cobalto, pigmentos de ftalocianina, pigmentos de espinela, titanato de níquel y cromo y cualquier mezcla de los mismos.
11. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que las cargas se seleccionan de entre el grupo que está constituido por silicatos, carbonatos, fluorita, sulfatos y óxidos.
12. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que el vidrio soluble se selecciona de entre el grupo que está constituido por vidrio soluble de sodio, de potasio, de litio y cualquier mezcla de los mismos.
13. Sustancias de revestimiento según una de las reivindicaciones anteriores, que contienen
i) del 4 al 12,5% en peso, en particular del 4 al 7% en peso de dispersión de polímero,
ii) del 0 al 30% en peso, en particular del 2,0 al 15% en peso de pigmentos,
iii) del 15 al 70% en peso, en particular del 20 al 65% en peso de cargas,
iv) del 0,1 al 1,5% en peso, en particular del 0,2 al 1,25% en peso de vidrio soluble y
v) hasta el 100% en peso de proporciones complementarias de agua.
14. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que el agente de ajuste de pH presenta un valor de pKs mayor o igual que 9,9, en particular mayor o igual que 12,0.
15. Sustancias de revestimiento según una de las reivindicaciones anteriores, caracterizadas por que éstas constituyen una imprimación o una pintura de fachadas o de espacio interior.
16. Capa de pintura o de imprimación sobre una superficie de sustrato, obtenida o que puede obtenerse mediante la aplicación una o varias veces de las sustancias de revestimiento según una de las reivindicaciones anteriores sobre la superficie de sustrato.
17. Utilización de las sustancias de revestimiento, en particular de las sustancias de revestimiento de dispersión, según una de las reivindicaciones 1 a 15 como pintura o imprimación para la zona de espacio interior.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP20172741.9A EP3712217B1 (de) | 2017-04-06 | 2017-04-06 | Wässrige beschichtungsstoffe |
| EP17165280.3A EP3385339B1 (de) | 2017-04-06 | 2017-04-06 | Wässrige beschichtungsstoffe |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2909448T3 true ES2909448T3 (es) | 2022-05-06 |
Family
ID=58530403
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES20172741T Active ES2909448T3 (es) | 2017-04-06 | 2017-04-06 | Sustancias de revestimiento acuosas |
| ES17165280T Active ES2809103T3 (es) | 2017-04-06 | 2017-04-06 | Sustancias de revestimiento acuosas |
Family Applications After (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES17165280T Active ES2809103T3 (es) | 2017-04-06 | 2017-04-06 | Sustancias de revestimiento acuosas |
Country Status (4)
| Country | Link |
|---|---|
| EP (2) | EP3712217B1 (es) |
| DK (2) | DK3385339T3 (es) |
| ES (2) | ES2909448T3 (es) |
| PL (2) | PL3712217T3 (es) |
Families Citing this family (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| ES2909448T3 (es) | 2017-04-06 | 2022-05-06 | Daw Se | Sustancias de revestimiento acuosas |
| DE102018004945A1 (de) * | 2018-06-22 | 2019-12-24 | Brillux Gmbh & Co. Kg | Konservierungsmittelfreie Pigmentpaste |
| ES3007566T3 (en) | 2019-05-22 | 2025-03-20 | Daw Se | Dispersion paint, coating and use of the dispersion paint |
| PL3922689T3 (pl) * | 2020-06-12 | 2024-04-15 | Daw Se | Materiał powłokowy na bazie dyspersji wodnej |
| EP4122987B1 (de) * | 2021-07-21 | 2023-09-27 | Daw Se | Wässriger beschichtungsstoff, beschichtung erhalten mit dem beschichtungsstoff, beschichtetes substrat, verwendung des beschichtungsstoffs und verfahren zur herstellung des wässrigen beschichtungsstoffs |
| CN115948063A (zh) * | 2022-10-19 | 2023-04-11 | 昆明理工大学 | 一种硅酸盐改性硅溶胶基水性无机涂料 |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS61155474A (ja) | 1984-12-28 | 1986-07-15 | Kansai Paint Co Ltd | 水性被覆用組成物 |
| DE4309625C1 (de) | 1993-03-24 | 1994-08-18 | Sto Ag | Verfahren zur Herstellung eines kunstharzdispersionsvergüteten silikatgebundenen Beschichtungssystems |
| DE19515539A1 (de) | 1995-04-27 | 1996-10-31 | Wacker Chemie Gmbh | Wäßrige Beschichtungszusammensetzungen |
| DE10030447C2 (de) | 2000-06-21 | 2002-11-28 | Murjahn Amphibolin Werke | Konservierungsmittelfreie Dispersionsfarbe |
| WO2005083013A1 (en) | 2004-01-30 | 2005-09-09 | Millennium Chemicals | Coating composition having surface depolluting properties |
| DE102004023374A1 (de) | 2004-05-12 | 2005-12-08 | Celanese Emulsions Gmbh | Konservierungsmittelfreie Beschichtungsmittel, Verfahren zu deren Herstellung und deren Verwendung |
| DE102006046860A1 (de) | 2006-10-02 | 2008-04-03 | Celanese Emulsions Gmbh | Putze und Farben, Copolymerdispersionen und deren Verwendung |
| DE102007034865A1 (de) | 2007-07-24 | 2009-01-29 | Evonik Degussa Gmbh | Beschichtungsstoffzusammensetzungen |
| ES2664616T3 (es) | 2011-11-02 | 2018-04-20 | Daw Se | Composición para el tratamiento de áreas rellenadas con yeso, con el yeso retirado o enlucidas con yeso y su utilización para el tratamiento de áreas rellenadas con yeso, con el yeso retirado o enlucidas con yeso |
| DE102013020575A1 (de) | 2013-12-13 | 2015-06-18 | Brillux Gmbh & Co. Kg | Inhaltsstoff für ein Beschichtungsmittel |
| BR112016029350B1 (pt) | 2014-06-18 | 2021-08-03 | Basf Se | Dispersão de polímero aquosa, uso de uma dispersão de polímero aquosa, material de revestimento na forma de uma composição aquosa, e, material de tinta |
| DE202014011090U1 (de) | 2014-09-17 | 2017-10-18 | Daw Se | Topf-Konservierungsmittelfreie Dispersionsfarbe auf Siliconatbasis |
| EP2998367A1 (de) | 2014-09-19 | 2016-03-23 | Daw Se | Silikatische Putzbeschichtungsmasse, Leichtputz gebildet aus der silikatischen Putzbeschichtungsmasse und Verwendung der silikatischen Putzbeschichtungsmasse zur Herstellung von Leichtputzen |
| DE102015000200A1 (de) | 2015-01-15 | 2016-07-21 | Saint-Gobain Weber Gmbh | Bodenausgleichsmasse, deren Verwendung und Herstellung |
| EP3275952B1 (de) | 2016-07-25 | 2019-01-30 | Daw Se | Wässrige beschichtungsmasse |
| ES2909448T3 (es) | 2017-04-06 | 2022-05-06 | Daw Se | Sustancias de revestimiento acuosas |
-
2017
- 2017-04-06 ES ES20172741T patent/ES2909448T3/es active Active
- 2017-04-06 ES ES17165280T patent/ES2809103T3/es active Active
- 2017-04-06 EP EP20172741.9A patent/EP3712217B1/de active Active
- 2017-04-06 DK DK17165280.3T patent/DK3385339T3/da active
- 2017-04-06 DK DK20172741.9T patent/DK3712217T3/da active
- 2017-04-06 PL PL20172741T patent/PL3712217T3/pl unknown
- 2017-04-06 PL PL17165280T patent/PL3385339T3/pl unknown
- 2017-04-06 EP EP17165280.3A patent/EP3385339B1/de not_active Revoked
Also Published As
| Publication number | Publication date |
|---|---|
| EP3385339B1 (de) | 2020-05-06 |
| DK3712217T3 (da) | 2022-04-11 |
| PL3712217T3 (pl) | 2022-04-25 |
| EP3385339A1 (de) | 2018-10-10 |
| EP3712217A1 (de) | 2020-09-23 |
| EP3712217B1 (de) | 2022-01-05 |
| DK3385339T3 (da) | 2020-08-10 |
| PL3385339T3 (pl) | 2020-11-02 |
| ES2809103T3 (es) | 2021-03-03 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2909448T3 (es) | Sustancias de revestimiento acuosas | |
| ES2830260T3 (es) | Composición acuosa para un sistema de tintado, sistema de tintado de kit de piezas, sistemas de pintura y de enlucido tintados así como pinturas y enlucidos que se pueden obtener mediante la aplicación de los sistemas de pintura o enlucidos tintados | |
| ES2810050T3 (es) | Sustancias de revestimiento acuosas | |
| ES2600611T3 (es) | Composición para recubrimiento que comprende partículas que comprenden carbonato de calcio submicrométrico, proceso para preparar la misma y uso de partículas que comprenden carbonato de calcio submicrométrico en composiciones para recubrimiento | |
| ES2886625T3 (es) | Formulación de revestimiento a base de agua | |
| ES2705375T3 (es) | Material particulado fino negro reflectante del infrarrojo cercano, método para la fabricación del mismo, y uso del mismo | |
| ES2396002T3 (es) | Fosfato de aluminio dihidrato como pigmento blanco en agentes de pintar | |
| ES2861732T3 (es) | Materiales particulados que tienen alta reflectancia solar total | |
| JP5998747B2 (ja) | 水性顔料分散体およびインクジェット用インキ | |
| ES2687980T3 (es) | Pigmentos compuestos que contienen dióxido de titanio y carbonato y procedimiento para su producción | |
| ES2831949T3 (es) | Pigmento de dióxido de titanio y método de fabricación | |
| CN103649237B (zh) | 用于改善色漆中遮盖效率的方法 | |
| CN108822604A (zh) | 一种涂层组合物、自清洁水性纳米涂层及结构体 | |
| ES2379307T3 (es) | Producción de una preparación sólida de pigmento en forma de gránulos mediante secado por pulverización | |
| KR101522802B1 (ko) | 소수화 이산화규소 입자를 포함하는 분산액 및 페인트 제제 | |
| CN107987646A (zh) | 一种持久抗菌性高耐磨水性涂料 | |
| CN107828323B (zh) | 一种建筑外墙仿金属涂料及其制备方法 | |
| ES2661668T3 (es) | Procedimiento para la fabricación de partículas compuestas | |
| CN100436551C (zh) | 水性涂料组合物 | |
| US8460456B2 (en) | Infrared reflecting black pigment, paint and resin composition | |
| ES2906071T3 (es) | Composición de revestimiento acuosa | |
| AU2010211112B2 (en) | Zinc oxide particles which have been modified with phosphonocarboxylic acid and use of zinc oxide particles | |
| ES2732176T3 (es) | Sistema de barnizado que contiene un óxido metálico antiincrustante y un ácido silícico pirógeno | |
| ES3007566T3 (en) | Dispersion paint, coating and use of the dispersion paint | |
| RU2738655C2 (ru) | Композиция покрытия |
