EP0903548A2 - Freezing apparatus for supplying frozen products - Google Patents

Freezing apparatus for supplying frozen products Download PDF

Info

Publication number
EP0903548A2
EP0903548A2 EP98117478A EP98117478A EP0903548A2 EP 0903548 A2 EP0903548 A2 EP 0903548A2 EP 98117478 A EP98117478 A EP 98117478A EP 98117478 A EP98117478 A EP 98117478A EP 0903548 A2 EP0903548 A2 EP 0903548A2
Authority
EP
European Patent Office
Prior art keywords
freezer
peripheral wall
freezer according
hood
container
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP98117478A
Other languages
German (de)
French (fr)
Other versions
EP0903548B1 (en
EP0903548A3 (en
Inventor
Richard Beer
Thomas Göttfert
Richard Schopper
Thomas Vorndran
Peter Faisst
Frank Ocker
Andrea Maul
Claudia Kohlhoff
Handjürgen Prof. Dr.-Ing. Linde
Uwe Neumann
Rüdiger Stauch
Andreas Rehklau
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nestec SA
Original Assignee
Nestec SA
Schoeller LebensMittel GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nestec SA, Schoeller LebensMittel GmbH and Co KG filed Critical Nestec SA
Publication of EP0903548A2 publication Critical patent/EP0903548A2/en
Publication of EP0903548A3 publication Critical patent/EP0903548A3/en
Application granted granted Critical
Publication of EP0903548B1 publication Critical patent/EP0903548B1/en
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25D—REFRIGERATORS; COLD ROOMS; ICE-BOXES; COOLING OR FREEZING APPARATUS NOT OTHERWISE PROVIDED FOR
    • F25D11/00—Self-contained movable devices, e.g. domestic refrigerators
    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47F—SPECIAL FURNITURE, FITTINGS, OR ACCESSORIES FOR SHOPS, STOREHOUSES, BARS, RESTAURANTS OR THE LIKE; PAYING COUNTERS
    • A47F3/00—Show cases or show cabinets
    • A47F3/04—Show cases or show cabinets air-conditioned, refrigerated
    • A47F3/0439—Cases or cabinets of the open type

Definitions

  • the invention relates to a freezer according to the preamble of claim 1.
  • a freezer of this type is known as a cuboid freezer and is used, for. B. in Shopping markets used to provide packaged food.
  • the well-known Construction has a box-shaped housing with a rectangular horizontal Cross-sectional shape, the top-side discharge opening optionally by a lid to be closed and opened.
  • a rectangular horizontal cross-sectional shape as an elongated rectangle customary to ensure when installing between two access routes while ensuring the Accessibility from both broad sides of a recording room with one if possible to create large volumes for the frozen goods.
  • This known design also possible to set up the freezer with a broad side on a wall, it is accessible from the other broadside.
  • this known design is suitable not for installation spaces of small size, because the elongated and square shape of a stands in the way of favorable installation and space utilization.
  • the invention has for its object a freezer of the type specified Art so that a better use of space is possible.
  • the freezer has a horizontal section a round cross-sectional shape flattened on one side. This makes it suitable for one Installation both on a wall and in free space. It is under Taking into account the size of the accessibility to the recording room ensuring radius a relatively small size possible, so that Freezer is not only suitable for installation in small installation areas, but also at larger sites, with two each Allow freezers to be arranged in a block arrangement with their flats.
  • a Another advantage of the embodiment of the invention is that in the area of rounded peripheral wall corners are eliminated and therefore a bulky construction avoided and good accessibility is guaranteed.
  • the freezer according to the invention is therefore suitable for installation both in rooms as well as on streets and squares, due to the relatively small size a relatively low weight is given and therefore the freezer relatively easy to transport to set up in different places be, e.g. B. for a street sale of frozen goods.
  • the freezer it is advantageous to provide the freezer with wheels so that it is between different locations can be moved.
  • the design according to the invention is also energy-saving, since it is horizontal Cross section approaches a round shape, in which the relationship between surface and Volume is cheap.
  • Features contained in the subclaims lead to simple Embodiments of an advantageous cover of the cooling device and Attachment option for a screen. For children is through a window in the Circumferential wall of the freezer gives an insight into that in the recording room of the Frozen goods located freezer allows.
  • the freezer generally designated 1 in FIG. 1 has a freezer container 2 a horizontal bottom wall 3 and one of the latter vertically upwards extending peripheral wall 4, which has an open top receiving space 5 for the Limit frozen goods that are delimited by the top wall 4 Access opening or removal opening is accessible.
  • the bottom wall 3 and the Circumferential wall 4 are thermally insulated, which in Figures 1 and 3 by a insulation 8 is indicated.
  • the freezer container 2 has an arcuate section in horizontal section Cross-sectional shape, the secant forming a flattening A beyond the Central axis 11 of the circular arc is arranged.
  • This is a Circular arc-shaped peripheral wall section 6a and a secantial Circumferential wall portion 6b formed. The latter extends in the area of a blunt Angle W of z. B. 120 °.
  • the freezer 1 is suitable for providing frozen goods both in closed spaces such as supermarkets, waiting rooms, canteens etc. as well Streets and squares, in particular for street sales.
  • a cover generally designated 9 and indicated in Fig. 1, can have one or more through holes 12 such that a manual Reaching through and removing a frozen goods part is possible. This is despite good Accessibility to the receiving space 5 partially covers the removal opening 7 guaranteed.
  • the energy requirement is caused by a cold build-up caused by the cover significantly reduced.
  • the one in adaptation to the cross-sectional shape of the freezer 2 has a spherical cutout shape with a horizontal spherical cutout side 13 and one approximately aligned with the secant circumferential wall section 6b and somewhat behind internally offset spherical segment side 14.
  • the approximately vertical spherical segment side 14 can be open or preferably closed by a hood wall.
  • the freezer 1 is a cooling device with a in a conventional manner Freezer unit 15 and a freezer body, not shown, in the receiving space 5 assigned, which is connected to the freezer unit 15 by coolant lines.
  • the freezer unit 15 is preferably arranged in the cavity of a base 16 which is the freezer container 2.
  • the freezer 1 is also advantageous to arrange the freezer 1 on wheels 17 so that it from one can be moved to the other site.
  • the wheels 17 are preferably in Base 16 is mounted so that it can rotate freely so that it projects beyond base 16 downwards.
  • the required ground clearance between the floor and the base 16 is created.
  • three wheels 17 are provided, two of which are wheels 17 on a close and parallel to the secantial peripheral wall section 6b Axis of rotation 17a are freely rotatable, while the third wheel 17 in one Front offset and central position on an axis of rotation 17 b freely rotatable is stored.
  • Handles are provided on which the freezer 1 moves when the wheels 17 can be taken.
  • a window 19 is in the Circular arc-shaped circumferential wall portion 6a provided, which differs from Transition area to the secantial peripheral wall section 6b starting from a Partial area of the circular-arc-shaped circumferential section 6a extends.
  • the window 19 is through a pane of transparent material such as glass or plastic locked. It is preferably an insulating window, in particular one Space between at least two window panes.
  • the configuration according to the invention makes it possible to have two, preferably of identical design Freezers 1 in a block arrangement in which they with their secantials Circumferential wall sections 6b abut each other. As a result, the Capacity for frozen food doubled, with easy access to Recording room 5 is given.
  • the freezer container 2 has a predetermined one Access height h on, which enables easy-to-use access.
  • the stairs or ramp 22 can turn in Extend circumferential direction of the cooling device 1. As a result, it takes up little space Claim.
  • such a platform 21 is in the area of the arcuate peripheral wall section 6a, preferably with a inclined ramp 22, which allows different access heights.
  • the peripheral wall 4 is insulated.
  • the resulting thickened wall preferably extends to the platform 21 or to the ramp 22. In the absence of one Ramp 22 results in a helical limitation for the wall thickening.
  • the freezer 1 is assigned a screen 23, whose umbrella rod with a fastening device, in particular one Plug connection can be connected to the freezer container 2, preferably to the upper one Area of the peripheral wall 4.
  • the plug connection 24 through one or two plug holes 25 open at the top (FIG. 3) in the peripheral wall 4, preferably in the area of the secant circumferential wall section 6b and through an or two plug pins 27 which can be plugged therein with movement play are formed on the plug-in foot 26.
  • the freezer 1 is an upright panel 28 in one of the Freezer 2 assigned to the upstanding position, the one or both sides as Advertising space can be used.
  • this can be the same Have plug base 26 which can be inserted into the plug holes 25 by means of plug pins 27.
  • There may also be certain fasteners for the screen 23 and the panel 28 on Freezer containers 2 can be provided, which enable detachable fastening.
  • the freezer container 2 has one lattice-shaped cover 31 on by several horizontal, preferably parallel mutually extending cover rods 32 can be formed, which is a removable Form the cover unit so that the receiving space 5 after removing the cover 31st is accessible.
  • cover 31 in one to arrange lateral hinge 33 up and down, its hinge axis 33a is preferably aligned parallel to the secant circumferential wall section 6b, wherein the support bar 32 closest to the flattening A, which is circular in cross section Can form hinge pin of the associated joint.
  • An advantageous location for an inventive freezer 1 is such.
  • Such a stand shows 10, in which the freezer 1 is arranged next to a cash register 35, preferably between the cash register 35 and a cash register passage 36.
  • Freezer container 2 in the checkout direction behind or in front of a tablet slide Arrange 38, the cover 31 of the freezer 2 an extension of Tablet slide 38 can form. This arrangement enables self-service in the Checkout area.

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Combustion & Propulsion (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Freezing, Cooling And Drying Of Foods (AREA)
  • Confectionery (AREA)
  • Devices That Are Associated With Refrigeration Equipment (AREA)
  • Packages (AREA)

Abstract

The device (1) includes a deep-freeze container (2) which is accessible through at least one aperture (7), and which comprises a heat-insulating outside wall (4), and a deep-freeze element (15) for cooling a reception space (5) of the deep-freeze container. The outside wall of the deep-freeze container is shaped in form of a round, hollow cylinder, whose coat surface area comprises a flattening (A) which extends parallel to a central axis (11) proceeding through the centre of the round base.

Description

Die Erfindung bezieht sich auf ein Tiefkühlgerät nach dem Oberbegriff des Anspruchs 1.The invention relates to a freezer according to the preamble of claim 1.

Ein Tiefkühlgerät dieser Art ist als quaderförmige Kühltruhe bekannt und wird z. B. in Einkaufsmärkten zur Bereitstellung von abgepackten Lebensmitteln genutzt. Die bekannte Bauweise weist ein kastenförmiges Gehäuse mit einer rechteckigen horizontalen Querschnittsform auf, dessen oberseitige Entnahmeöffnung durch einen Deckel wahlweise zu verschließen und zu öffnen ist. Für eine Aufstellung in einem Einkaufsmarkt oder dergleichen ist eine rechteckförmige horizontale Querschnittsform als längliches Rechteck üblich, um bei einer Aufstellung zwischen zwei Zugangswegen bei Gewährleistung der Zugänglichkeit von beiden Breitseiten her einen Aufnahmeraum mit einem möglichst großen Volumen für das Tiefkühlgut zu schaffen. Es ist bei dieser bekannten Bauform auch möglich, das Tiefkühlgerät mit einer Breitseite an einer Wand aufzustellen, wobei es von der anderen Breitseite her zugänglich ist. Diese bekannte Bauform eignet sich jedoch nicht für Aufstellplätze geringer Größe, da die längliche und viereckige Form einer günstigen Aufstellung und Platzausnutzung entgegensteht.A freezer of this type is known as a cuboid freezer and is used, for. B. in Shopping markets used to provide packaged food. The well-known Construction has a box-shaped housing with a rectangular horizontal Cross-sectional shape, the top-side discharge opening optionally by a lid to be closed and opened. For an installation in a supermarket or The like is a rectangular horizontal cross-sectional shape as an elongated rectangle customary to ensure when installing between two access routes while ensuring the Accessibility from both broad sides of a recording room with one if possible to create large volumes for the frozen goods. It is with this known design also possible to set up the freezer with a broad side on a wall, it is accessible from the other broadside. However, this known design is suitable not for installation spaces of small size, because the elongated and square shape of a stands in the way of favorable installation and space utilization.

Der Erfindung liegt die Aufgabe zugrunde, ein Tiefkühlgerät der eingangs angegebenen Art so auszugestalten, daß eine bessere Platzausnutzung möglich ist.The invention has for its object a freezer of the type specified Art so that a better use of space is possible.

Diese Aufgabe wird durch die Merkmale des Anspruchs 1 gelöst.This object is solved by the features of claim 1.

Bei der erfindungsgemäßen Ausgestaltung weist das Tiefkühlgerät im horizontalen Schnitt eine einseitig abgeflachte runde Querschnittsform auf. Hierdurch eignet es sich für eine Aufstellung sowohl an einer Wand als auch im freien Raum. Dabei ist unter Berücksichtigung der Größe eines die Zugänglichkeit zum Aufnahmeraum gewährleistenden Radius eine verhältnismäßig kleine Baugröße möglich, so daß das Tiefkühlgerät sich nicht nur für die Aufstellung an kleinen Aufstellungsplätzen eignet, sondern auch an größeren Aufstellungsplätzen, wobei sich dann jeweils zwei Tiefkühlgeräte in Blockanordnung mit ihren Abflachungen aneinander stellen lassen. Ein weiterer Vorteil der erfindungsgemäßen Ausgestaltung besteht darin, daß im Bereich der gerundeten Umfangswand Ecken entfallen und deshalb eine sperrige Bauweise vermieden und eine gute Zugänglichkeit gewährleistet ist.In the embodiment according to the invention, the freezer has a horizontal section a round cross-sectional shape flattened on one side. This makes it suitable for one Installation both on a wall and in free space. It is under Taking into account the size of the accessibility to the recording room ensuring radius a relatively small size possible, so that Freezer is not only suitable for installation in small installation areas, but also at larger sites, with two each Allow freezers to be arranged in a block arrangement with their flats. A Another advantage of the embodiment of the invention is that in the area of rounded peripheral wall corners are eliminated and therefore a bulky construction avoided and good accessibility is guaranteed.

Das erfindungsgemäße Tiefkühlgerät eignet sich somit zur Aufstellung sowohl in Räumen als auch auf Straßen und Plätzen, wobei aufgrund der verhältnismäßig geringen Baugröße ein verhältnismäßig geringes Gewicht gegeben ist und sich das Tiefkühlgerät deshalb verhältnismäßig leicht transportieren läßt, um auf verschiedenen Plätzen aufgestellt zu werden, z. B. für einen Sträßenverkauf des Tiefkühlguts. Für den zuletzt genannten Zweck ist es vorteilhaft, das Tiefkühlgerät mit Rädern zu versehen, so daß es zwischen verschiedenen Aufstellungsorten verfahrbar ist.The freezer according to the invention is therefore suitable for installation both in rooms as well as on streets and squares, due to the relatively small size a relatively low weight is given and therefore the freezer relatively easy to transport to set up in different places be, e.g. B. for a street sale of frozen goods. For the latter purpose it is advantageous to provide the freezer with wheels so that it is between different locations can be moved.

Die erfindungsgemäße Bauform ist auch energiesparend, da sie sich im horizontalen Querschnitt einer runden Form nähert, bei der das Verhältnis zwischen Oberfläche und Volumen günstig ist. In den Unteransprüchen enthaltende Merkmale führen zu einfachen Ausgestaltungen einer vorteilhaften Abdeckung des Kühlgeräts und einer Befestigungsmöglichkeit für einen Schirm. Für Kinder wird durch ein Fenster in der Umfangswand des Tiefkühlgeräts ein Einblick auf das im Aufnahmeraum des Tiefkühlgeräts befindliche Tiefkühlgut ermöglicht.The design according to the invention is also energy-saving, since it is horizontal Cross section approaches a round shape, in which the relationship between surface and Volume is cheap. Features contained in the subclaims lead to simple Embodiments of an advantageous cover of the cooling device and Attachment option for a screen. For children is through a window in the Circumferential wall of the freezer gives an insight into that in the recording room of the Frozen goods located freezer allows.

Nachfolgend werden die Erfindung und weitere durch sie erzielbare Vorteile anhand von bevorzugten Ausgestaltungen und Zeichnungen näher erläutert. Es zeigen:

Fig. 1
ein erfindungsgemäßes Tiefkühlgerät in der Vorderansicht;
Fig. 2
das Tiefkühlgerät nach Fig. 1 in der Seitenansicht von links;
Fig. 3
das Tiefkühlgerät nach Fig. 1 in der Draufsicht;
Fig. 4
zwei gleiche Tiefkühlgeräte in einer an ihren Abflachungen aneinander gestellter Blockstellung;
Fig. 5
das Tiefkühlgerät in der Vorderansicht in abgewandelter Ausgestaltung;
Fig. 6
ein erfindungsgemäßes Tiefkühlgerät in perspektivischer Vorderansicht in einer weiter abgewandelter Ausgestaltung;
Fig. 7
ein erfindungsgemäßes Tiefkühlgerät in der Vorderansicht in einer weiter abgewandelter Ausgestaltung;
Fig. 8
das Tiefkühlgerät nach Fig. 7 in der Seitenansicht von links;
Fig. 9
das Tiefkühlgerät nach Fig. 7 in der Draufsicht; und
Fig. 10
das Tiefkühlgerät nach Fig. 7 an einem besonderen Aufstellungsort z. B. an einer Kasse eines Selbstbedienungsrestaurants.
The invention and further advantages which can be achieved by it are explained in more detail below with the aid of preferred configurations and drawings. Show it:
Fig. 1
a freezer according to the invention in front view;

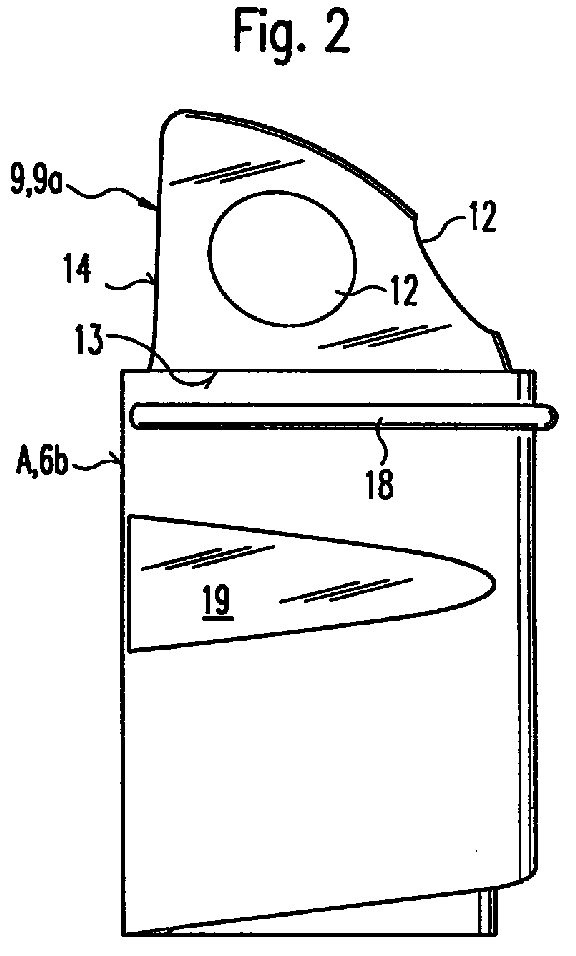

Fig. 2
the freezer of Figure 1 in a side view from the left.
Fig. 3
the freezer of Figure 1 in plan view.
Fig. 4
two identical freezers in a block position placed at their flats;
Fig. 5
the freezer in the front view in a modified embodiment;
Fig. 6
an inventive freezer in a perspective front view in a further modified embodiment;
Fig. 7
an inventive freezer in the front view in a further modified embodiment;
Fig. 8
7 in the side view from the left;
Fig. 9
the freezer of Figure 7 in plan view. and
Fig. 10
the freezer according to FIG. 7 at a special installation location z. B. at a cash register of a self-service restaurant.

Das in Fig. 1 allgemein mit 1 bezeichnete Tiefkühlgerät weist einen Tiefkühlbehälter 2 mit einer horizontalen Bodenwand 3 und einer sich von letzterer vertikal nach oben erstreckenden Umfangswand 4 auf, die einen oberseitig offenen Aufnahmeraum 5 für das Tiefkühlgut begrenzen, der durch die oberseitige, von der Umfangswand 4 umgrenzte Zugangsöffnung oder Entnahmeöffnung zugänglich ist. Die Bodenwand 3 und die Umfangswand 4 sind wärmeisoliert, was in den Figuren 1 und 3 durch eine andeutungsweise dargestellte Isolierung 8 verdeutlicht ist.The freezer generally designated 1 in FIG. 1 has a freezer container 2 a horizontal bottom wall 3 and one of the latter vertically upwards extending peripheral wall 4, which has an open top receiving space 5 for the Limit frozen goods that are delimited by the top wall 4 Access opening or removal opening is accessible. The bottom wall 3 and the Circumferential wall 4 are thermally insulated, which in Figures 1 and 3 by a insulation 8 is indicated.

Der Tiefkühlbehälter 2 weist im horizontalen Schnitt eine kreisbogenabschnittförmige Querschnittsform auf, wobei die eine Abflachung A bildende Sekante jenseits der Mittelachse 11 des Kreisbogens angeordnet ist. Hierdurch sind ein kreisbogenabschnittförmiger Umfangswandabschnitt 6a und ein sekantialer Umfangswandabschnitt 6b gebildet. Letzterer erstreckt sich im Bereich eines stumpfen Winkels W von z. B. 120 °.The freezer container 2 has an arcuate section in horizontal section Cross-sectional shape, the secant forming a flattening A beyond the Central axis 11 of the circular arc is arranged. This is a Circular arc-shaped peripheral wall section 6a and a secantial Circumferential wall portion 6b formed. The latter extends in the area of a blunt Angle W of z. B. 120 °.

Das Tiefkühlgerät 1 eignet sich zur Bereitstellung von Tiefkühlgut sowohl in geschlossenen Räumen wie Einkaufsmärkten, Warteräumen, Kantinen usw. als auch auf Straßen und Plätzen, insbesondere für einen Straßenverkauf.The freezer 1 is suitable for providing frozen goods both in closed spaces such as supermarkets, waiting rooms, canteens etc. as well Streets and squares, in particular for street sales.

Ein allgemein mit 9 bezeichneter und in Fig. 1 andeutungsweise dargestellter Deckel kann ein oder mehrere Durchgriffslöcher 12 solcher Größe aufweisen, daß ein manueller Durchgriff und die Entnahme eines Tiefkühlgutteils möglich ist. Hierdurch ist trotz guter Zugänglichkeit zum Aufnahmeraum 5 eine teilweise Abdeckung der Entnahmeöffnung 7 gewährleistet.A cover, generally designated 9 and indicated in Fig. 1, can have one or more through holes 12 such that a manual Reaching through and removing a frozen goods part is possible. This is despite good Accessibility to the receiving space 5 partially covers the removal opening 7 guaranteed.

Der Energiebedarf wird durch einen durch die Abdeckung hervorgerufenen Kältestau deutlich gesenkt. Insbesondere für eine Aufstellung des Tiefkühlgeräts 1 auf Straßen und Plätzen ist es vorteilhaft, der Zugangsöffnung 7 einen Windschutz mit Durchgrifföffnungen 12 zuzuordnen, der den Aufnahmeraum 5 vor Wind weitgehend schützt.The energy requirement is caused by a cold build-up caused by the cover significantly reduced. In particular for installing the freezer 1 on roads and In places, it is advantageous to provide the access opening 7 with a windbreak Pass-through openings 12 assign, which largely accommodates the receiving space 5 from the wind protects.

Bei den Ausgestaltungen gemäß Figuren 1 bis 6 ist der Schutz durch eine Kuppel oder Haube gebildet, die in Anpassung an die Querschnittsform des Tiefkühlbehälters 2 eine kugelausschnittförmige Form aufweist mit einer horizontalen Kugelausschnittseite 13 und einer etwa mit dem sekantialen Umfangswandabschnitt 6b fluchtenden und etwas nach innen versetzten Kugelabschnittsseite 14. Die etwa vertikale Kugelausschnittseite 14 kann offen oder vorzugsweise durch eine Haubenwand geschlossen sein.In the configurations according to FIGS. 1 to 6, protection is provided by a dome or Hood formed, the one in adaptation to the cross-sectional shape of the freezer 2 has a spherical cutout shape with a horizontal spherical cutout side 13 and one approximately aligned with the secant circumferential wall section 6b and somewhat behind internally offset spherical segment side 14. The approximately vertical spherical segment side 14 can be open or preferably closed by a hood wall.

Dem Tiefkühlgerät 1 ist in an sich bekannter Weise eine Kühleinrichtung mit einem Tiefkühlaggregat 15 und einem nicht dargestellten Tiefkühlkörper im Aufhahmeraum 5 zugeordnet, der durch Kühlmittelleitungen mit dem Tiefkühlaggregat 15 verbunden ist. Das Tiefkühlaggregat 15 ist vorzugsweise im Hohlraum eines Sockels 16 angeordnet, auf dem der Tiefkühlbehälter 2 steht.The freezer 1 is a cooling device with a in a conventional manner Freezer unit 15 and a freezer body, not shown, in the receiving space 5 assigned, which is connected to the freezer unit 15 by coolant lines. The freezer unit 15 is preferably arranged in the cavity of a base 16 which is the freezer container 2.

Es ist außerdem vorteilhaft, das Tiefkühlgerät 1 auf Rädern 17 anzuordnen, so daß es von einem zum anderen Aufstellplatz verfahrbar ist. Die Räder 17 sind vorzugsweise im Sockel 16 so frei drehbar gelagert, daß sie den Sockel 16 nach unten überragen. Hierdurch ist die erforderliche Bodenfreiheit zwischen dem Boden und dem Sockel 16 geschaffen. Bei der vorliegenden Ausgestaltung sind drei Räder 17 vorgesehen, von denen zwei Räder 17 auf einer nahe und parallel zum sekantialen Umfangswandabschnitt 6b verlaufende Drehachse 17a frei drehbar gelagert sind, während das dritte Rad 17 in einer zur Vorderseite hin versetzten und mittigen Position auf einer Drehachse 17b frei drehbar gelagert ist. Im Bereich des sekantialen Umfangswandabschnitts 6b und/oder gegenüberliegend können an der Umfangswand 4 nicht dargestellte, ggf. ausklappbare Griffe vorgesehen sein, an denen das Tiefkühlgerät 1 beim Verfahren auf den Rädern 17 ergriffen werden kann. Um den Tiefkühlbehälter 2 insbesondere beim Verfahren vor Stoßbeschädigungen an der Außenseite zu schützen, ist es vorteilhaft, an der Umfangswand 4 eine Stoßstange 18, hier im Sinne einer Reling, anzuordnen, die ggf. die vorbeschriebenen Griffe bilden kann.It is also advantageous to arrange the freezer 1 on wheels 17 so that it from one can be moved to the other site. The wheels 17 are preferably in Base 16 is mounted so that it can rotate freely so that it projects beyond base 16 downwards. Hereby the required ground clearance between the floor and the base 16 is created. In the present embodiment, three wheels 17 are provided, two of which are wheels 17 on a close and parallel to the secantial peripheral wall section 6b Axis of rotation 17a are freely rotatable, while the third wheel 17 in one Front offset and central position on an axis of rotation 17 b freely rotatable is stored. In the area of the secant circumferential wall section 6b and / or Opposite, can be folded out on the peripheral wall 4, not shown Handles are provided on which the freezer 1 moves when the wheels 17 can be taken. To freezer container 2 in particular during the process To protect shock damage on the outside, it is advantageous to the Circumferential wall 4 to arrange a bumper 18, here in the sense of a railing, which may be the can form the handles described above.

Es ist vorteilhaft und verkaufsfördernd, in der Umfangswand 6 ein Fenster 19 anzuordnen, durch das hindurch z. B. Kinder in den Aufnahmeraum 5 und auf das Tiefkühlgut blicken können. Bei der vorliegenden Ausgestaltung ist ein Fenster 19 in der kreisbogenabschnittförmigen Umfangswandabschnitt 6a vorgesehen, wobei es sich vom Übergangsbereich zum sekantialen Umfangswandabschnitt 6b ausgehend über einen Teilbereich des kreisbogenabschnittförmigen Umfangsabschnitts 6a erstreckt. Das Fenster 19 ist durch eine Scheibe aus transparentem Material wie Glas oder Kunststoff verschlossen. Vorzugsweise handelt es sich um ein Isolierfenster, insbesondere mit einem Zwischenraum zwischen wenigstens zwei Fensterscheiben.It is advantageous and sales-promoting to arrange a window 19 in the peripheral wall 6, through the z. B. Children in the recording room 5 and look at the frozen goods can. In the present embodiment, a window 19 is in the Circular arc-shaped circumferential wall portion 6a provided, which differs from Transition area to the secantial peripheral wall section 6b starting from a Partial area of the circular-arc-shaped circumferential section 6a extends. The window 19 is through a pane of transparent material such as glass or plastic locked. It is preferably an insulating window, in particular one Space between at least two window panes.

Die erfindungsgemäße Ausgestaltung ermöglicht es, zwei vorzugsweise gleich ausgebildete Tiefkühlgeräte 1 in einer Blockanordnung aufzustellen, in der sie mit ihren sekantialen Umfangswandabschnitten 6b aneinanderliegen. Hierdurch wird auf kleinem Stellraum die Aufnahmekapazität für das Tiefkühlgut verdoppelt, wobei eine gute Zugänglichkeit zum Aufnahmeraum 5 gegeben ist.The configuration according to the invention makes it possible to have two, preferably of identical design Freezers 1 in a block arrangement in which they with their secantials Circumferential wall sections 6b abut each other. As a result, the Capacity for frozen food doubled, with easy access to Recording room 5 is given.

Bei einer Bauhöhe für Erwachsene weist der Tiefkühlbehälter 2 eine vorbestimmte Zugriffshöhe h auf, die ein handhabungsfreundliches Übergreifen ermöglicht. Um auch für Kinder einen handhabungsfreundlichen Zugriff zum Tiefkühlgut zu gewährleisten, ist es vorteilhaft, am Tiefkühlgerät 1 ein allseitiges oder einseitiges Podest 21 in einer solchen Höhe h1 anzuordnen, daß ein darauf stehendes Kind handhabungsgünstig in den Aufnahmeraum 5 einzugreifen vermag. Für unterschiedlich große Kinder ist es vorteilhaft, das Podest 21 mit einer Treppe oder einer schrägen Rampe 22 zu versehen, auf denen die Kinder auf- und absteigen können. Die Treppe oder Rampe 22 kann sich in Umfangsrichtung des Kühlgeräts 1 erstrecken. Hierdurch nimmt sie wenig Platz in Anspruch. Bei der Ausgestaltung gemäß der Fig. 5 ist ein solches Podest 21 im Bereich des bogenförmigen Umfangswandabschnitts 6a angeordnet, vorzugsweise mit einer geneigten Rampe 22, die unterschiedliche Zugriffshöhen ermöglicht. Bei der vorliegenden Ausgestaltung ist die Umfangswand 4 isoliert. Die dadurch vorgegebene Wandverdickung erstreckt sich vorzugsweise bis zum Podest 21 oder bis zur Rampe 22. Beim Fehlen einer Rampe 22 ergibt sich für die Wandverdickung eine wendelförmige Begrenzung.In the case of a height for adults, the freezer container 2 has a predetermined one Access height h on, which enables easy-to-use access. To also for It is to guarantee children easy-to-use access to the frozen goods advantageous, on the freezer 1 an all-sided or one-sided pedestal 21 in such Height h1 to arrange that a child standing on it is easy to handle in the Recording space 5 can intervene. For children of different sizes, it is advantageous to provide the platform 21 with a staircase or an inclined ramp 22 on which the Children can get on and off. The stairs or ramp 22 can turn in Extend circumferential direction of the cooling device 1. As a result, it takes up little space Claim. 5, such a platform 21 is in the area of the arcuate peripheral wall section 6a, preferably with a inclined ramp 22, which allows different access heights. In the present The peripheral wall 4 is insulated. The resulting thickened wall preferably extends to the platform 21 or to the ramp 22. In the absence of one Ramp 22 results in a helical limitation for the wall thickening.

Beim Ausführungsbeispiel nach Fig. 6 ist dem Tiefkühlgerät 1 ein Schirm 23 zugeordnet, dessen Schirmstange mit einer Befestigungsvorrichtung, insbesondere einer Steckverbindung mit dem Tiefkühlbehälter 2 verbindbar ist, vorzugsweise mit dem oberen Bereich der Umfangswand 4. Bei der vorliegenden Ausgestaltung ist die Steckverbindung 24 durch ein oder zwei oberseitig offene Stecklöcher 25 (Fig. 3) in der Umfangswand 4, vorzugsweise im Bereich des sekantialen Umfangswandabschnitts 6b und durch ein oder zwei darin mit Bewegungsspiel ansteckbare Steckdorne 27 am Steckfuß 26 gebildet.6, the freezer 1 is assigned a screen 23, whose umbrella rod with a fastening device, in particular one Plug connection can be connected to the freezer container 2, preferably to the upper one Area of the peripheral wall 4. In the present embodiment, the plug connection 24 through one or two plug holes 25 open at the top (FIG. 3) in the peripheral wall 4, preferably in the area of the secant circumferential wall section 6b and through an or two plug pins 27 which can be plugged therein with movement play are formed on the plug-in foot 26.

Außerdem ist dem Tiefkühlgerät 1 eine aufrecht stehende Tafel 28 in einer vom Tiefkühlbehälter 2 aufragenden Position zugeordnet, die ein- oder beidseitig als Werbefläche genutzt werden kann. Zur Befestigung der Tafel 28 kann diese einen gleichen Steckfuß 26 aufweisen, der mittels Steckdornen 27 in die Stecklöcher 25 einsteckbar ist. Es können auch für den Schirm 23 und die Tafel 28 bestimmte Befestigungselemente am Tiefkühlbehälter 2 vorgesehen sein, die ein lösbares Befestigen ermöglichen.In addition, the freezer 1 is an upright panel 28 in one of the Freezer 2 assigned to the upstanding position, the one or both sides as Advertising space can be used. To attach the panel 28, this can be the same Have plug base 26 which can be inserted into the plug holes 25 by means of plug pins 27. There may also be certain fasteners for the screen 23 and the panel 28 on Freezer containers 2 can be provided, which enable detachable fastening.

Beim Ausführungsbeispiel nach den Figuren 7 bis 10, bei dem gleiche oder vergleichbare Teile mit gleichen Bezugszeichen versehen sind, weist der Tiefkühlbehälter 2 eine gitterförmigen Abdeckung 31 auf, die durch mehrere horizontale, vorzugsweise parallel zueinander verlaufende Abdeckstangen 32 gebildet sein kann, die eine abnehmbare Abdeckeinheit bilden, so daß der Aufnahmeraum 5 nach Entnahme der Abdeckung 31 zugänglich ist. Eine vorteilhafte Variante besteht darin, die Abdeckung 31 in einem seitlichen Gelenk 33 auf- und abKlappbar anzuordnen, dessen Gelenkachse 33a vorzugsweise parallel zum sekantialen Umfangswandabschnitt 6b ausgerichtet ist, wobei die der Abflachung A nächstliegende, im Querschnitt kreisrunde Tragstange 32 den Gelenkbolzen des zugehörigen Gelenks bilden kann.In the embodiment according to Figures 7 to 10, in the same or comparable Parts are provided with the same reference numerals, the freezer container 2 has one lattice-shaped cover 31 on by several horizontal, preferably parallel mutually extending cover rods 32 can be formed, which is a removable Form the cover unit so that the receiving space 5 after removing the cover 31st is accessible. An advantageous variant is the cover 31 in one to arrange lateral hinge 33 up and down, its hinge axis 33a is preferably aligned parallel to the secant circumferential wall section 6b, wherein the support bar 32 closest to the flattening A, which is circular in cross section Can form hinge pin of the associated joint.

Ein vorteilhafter Aufstellplatz für ein erfindungsgemäßes Tiefkühlgerät 1 ist z. B. an Kassen von Selbstbedienungsrestaurants oder Kantinen. Einen solchen Standplatz zeigt Fig. 10, bei der das Tiefkühlgerät 1 neben einer Kasse 35 angeordnet ist, vorzugsweise zwischen der Kasse 35 und einem Kassendurchgang 36. Dabei ist es vorteilhaft, den Tiefkühlbehälter 2 in der Kassendurchgangsrichtung hinter oder vor einer Tablettrutsche 38 anzuordnen, wobei die Abdeckung 31 des Tiefkühlbehälters 2 eine Verlängerung der Tablettrutsche 38 bilden kann. Diese Aufstellung ermöglicht eine Selbstbedienung im Bereich der Kasse.An advantageous location for an inventive freezer 1 is such. B. on Cash registers of self-service restaurants or canteens. Such a stand shows 10, in which the freezer 1 is arranged next to a cash register 35, preferably between the cash register 35 and a cash register passage 36. It is advantageous to Freezer container 2 in the checkout direction behind or in front of a tablet slide Arrange 38, the cover 31 of the freezer 2 an extension of Tablet slide 38 can form. This arrangement enables self-service in the Checkout area.

Claims (13)

Tiefkühlgerät (1) zur Bevorratung von Tiefkühlgut, insbesondere von abgepackten Lebensmitteln wie Speiseeis, mit einem Tiefkühlbehälter (2), welcher über zumindest eine Entnahmeöffnung (7) zugänglich ist und eine wärmeisolierende Umfangswand (4) aufweist, und einem Tiefkühlaggregat (15) zum Tiefkühlen des Aufnahmeraums (5) des Tiefkühlbehälters (2),
dadurch gekennzeichnet,
daß die Umfangswand (4) des Tiefkühlbehälters (2) in Form einer hohlzylinderförmigen, runden Grundform ausgebildet ist, deren Mantelfläche eine Abflachung (A) aufweist, die sich parallel zu einer durch den Mittelpunkt der runden Grundform verlaufenden Mittelachse (11) erstreckt.Freezer (1) for storing frozen goods, in particular packaged foods such as ice cream, with a freezer (2), which is accessible via at least one removal opening (7) and has a heat-insulating peripheral wall (4), and a freezer (15) for freezing the receiving space (5) of the freezer container (2),
characterized,
that the peripheral wall (4) of the freezer container (2) is designed in the form of a hollow cylindrical, round basic shape, the outer surface of which has a flattened portion (A) which extends parallel to a central axis (11) running through the center of the round basic shape. Tiefkühlgerät nach Anspruch 1,
dadurch gekennzeichnet,
daß die Umfangswand (4) im Bereich der Abflachung (A) einen sekantialen Umfangswandabschnitt (6b) aufweist.Freezer according to claim 1,
characterized,
that the peripheral wall (4) has a secantial peripheral wall section (6b) in the area of the flattened area (A). Tiefkühlgerät nach Anspruch 1 oder 2,
dadurch gekennzeichnet,
daß der Tiefkühlbehälter (2) eine konvex nach außen gekrümmte Haube (9a) aufweist.Freezer according to claim 1 or 2,
characterized,
that the freezer container (2) has a convexly curved hood (9a). Tiefkühlgerät nach Anspruch 3,
dadurch gekennzeichnet,
daß die Haube (9a) aus transparentem Material wie Glas oder Kunststoff besteht.Freezer according to claim 3,
characterized,
that the hood (9a) consists of transparent material such as glass or plastic. Tiefkühlgerät nach Anspruch 3 oder 4,
dadurch gekennzeichnet,
daß die Haube (9a) eine oder mehrere Entnahmeöffnungen (12) aufweist.Freezer according to claim 3 or 4,
characterized,
that the hood (9a) has one or more removal openings (12). Tiefkühlgerät nach Anspruch 5,
dadurch gekennzeichnet,
daß im unteren Bereich der Haube (9a) mehrere Entnahmeöffnungen (12) auf dem Umfang verteilt angeordnet sind.Freezer according to claim 5,
characterized,
that in the lower region of the hood (9a) several removal openings (12) are arranged distributed over the circumference. Tiefkühlgerät nach einem der vorherigen Ansprüche 3 bis 6,
dadurch gekennzeichnet,
daß die Haube (9a) eine sphärische Krümmung aufweist. Freezer according to one of the preceding claims 3 to 6,
characterized,
that the hood (9a) has a spherical curvature. Tiefkühlgerät nach einem der Ansprüche 3 bis 7,
dadurch gekennzeichnet,
daß die Haube (9a) an der Seite, an der sich die Abflachung (A) befindet, eine mit der Abflachung (A) fluchtende oder zur der Abflachung (A) abgewandten Seite hin geneigte Seitenfläche (14) aufweist.Freezer according to one of claims 3 to 7,
characterized,
that the hood (9a) on the side on which the flat (A) is located has a side surface (14) that is flush with the flat (A) or inclined toward the flat (A). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet,
daß in der Umfangswand (4) oder in einem hohlzylinderförmigen Abschnitt (6a) der Umfangswand (4) ein Fenster (19) angeordnet ist.Freezer according to one of the preceding claims,
characterized,
that a window (19) is arranged in the peripheral wall (4) or in a hollow cylindrical section (6a) of the peripheral wall (4). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet,
daß das Tiefkühlgerät (1) Räder (17) aufweist und verfahrbar ist.Freezer according to one of the preceding claims,
characterized,
that the freezer (1) has wheels (17) and is movable. Tiefkühlgerät nach Anspruch 10,
dadurch gekennzeichnet,
daß die Drehachsen der Räder (17) parallel zur Abflachung (A) verlaufen.Freezer according to claim 10,
characterized,
that the axes of rotation of the wheels (17) run parallel to the flattened portion (A). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet,
daß an der Umfangswand (4), insbesondere in deren oberen Bereich ein Befestigungsmittel oder wenigstens ein Steckloch (25) für einen Schirm (23) und/oder einen Werbeflächenträger (28) angeordnet ist.Freezer according to one of the preceding claims,
characterized,
that a fastening means or at least one plug hole (25) for a screen (23) and / or an advertising surface support (28) is arranged on the peripheral wall (4), in particular in its upper region. Tiefkühlgerät nach einem der Ansprüche 1 bis 12,
dadurch gekennzeichnet,
daß der Tiefkühlbebälter (2) an seiner Oberseite eine Abdeckung (31) mit zu einem Gitterrost zusammenwirkenden, parallel zu der Abflachung (A) ausgerichteten Abdeckstangen (32) aufweist.Freezer according to one of claims 1 to 12,
characterized,
that the freezer container (2) has on its top a cover (31) with interacting to form a grating, parallel to the flattened (A) aligned cover rods (32).
EP98117478A 1997-09-17 1998-09-15 Freezing apparatus for supplying frozen products Expired - Lifetime EP0903548B1 (en)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE29716713U DE29716713U1 (en) 1997-09-17 1997-09-17 Freezer for storing frozen goods
DE29716713U 1997-09-17

Publications (3)

Publication Number Publication Date
EP0903548A2 true EP0903548A2 (en) 1999-03-24
EP0903548A3 EP0903548A3 (en) 2001-10-17
EP0903548B1 EP0903548B1 (en) 2005-08-17

Family

ID=8046129

Family Applications (1)

Application Number Title Priority Date Filing Date
EP98117478A Expired - Lifetime EP0903548B1 (en) 1997-09-17 1998-09-15 Freezing apparatus for supplying frozen products

Country Status (5)

Country Link
EP (1) EP0903548B1 (en)
AT (1) ATE302397T1 (en)
DE (2) DE29716713U1 (en)
DK (1) DK0903548T3 (en)
ES (1) ES2248868T3 (en)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AU6496198A (en) * 1997-02-20 1998-09-09 Unilever Plc Housing for freezer cabinets, and housing system

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2279558A (en) * 1940-09-20 1942-04-14 Leonard F Clerc Refrigeration device
DE3247219A1 (en) * 1982-12-20 1984-06-20 Walter 6500 Finthen Becker Rotatable table attachment for enlarging the table area
US4946032A (en) * 1989-06-14 1990-08-07 The Mead Corporation Display cooler
US5413245A (en) * 1992-01-22 1995-05-09 Wright Food Systems, Inc. Vending system having improved vending access and identification
US5596880A (en) * 1994-02-14 1997-01-28 Decision Point Marketing Chilled beverage display container

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2279558A (en) * 1940-09-20 1942-04-14 Leonard F Clerc Refrigeration device
DE3247219A1 (en) * 1982-12-20 1984-06-20 Walter 6500 Finthen Becker Rotatable table attachment for enlarging the table area
US4946032A (en) * 1989-06-14 1990-08-07 The Mead Corporation Display cooler
US5413245A (en) * 1992-01-22 1995-05-09 Wright Food Systems, Inc. Vending system having improved vending access and identification
US5596880A (en) * 1994-02-14 1997-01-28 Decision Point Marketing Chilled beverage display container

Also Published As

Publication number Publication date
DE29716713U1 (en) 1997-11-27
DK0903548T3 (en) 2005-09-19
ES2248868T3 (en) 2006-03-16
EP0903548B1 (en) 2005-08-17
DE59813005D1 (en) 2005-09-22
EP0903548A3 (en) 2001-10-17
ATE302397T1 (en) 2005-09-15

Similar Documents

Publication Publication Date Title
DE2846272A1 (en) MOBILE SALES STAND
US3799604A (en) Wheeled stall for itinerant sale
DE3925676A1 (en) Refrigerated display cabinet with refrigeration housing - open at one side for pushing in container on rollers with goods to be refrigerated or kept refrigerated
DE102012024404B4 (en) Device for the presentation of goods and the like and counter with it
DE4110942A1 (en) GLASS TOP FOR A REFRIGERATOR
EP0903548A2 (en) Freezing apparatus for supplying frozen products
DE60200141T3 (en) Cover for a refrigerated merchandising unit and a merchandising unit with such
EP0903094B1 (en) Freezer,especially for deep-frozen products
DE10019280C2 (en) Sales counter, in particular for baked goods
DE19740902C2 (en) Freezer for storing frozen goods, especially for packaged foods such as ice cream
DE3916598C2 (en) Mobile sales booth
DE4344310A1 (en) Cold chest for display of food in supermarket
DE202007016732U1 (en) Display device, which is particularly suitable for confectionery products
DE20316588U1 (en) Transportable sales stand especially for bottled drinks has sales counter and goods store accessible from both inside and outside the sales compartments
DE3104761A1 (en) Cabinet installation for ice cream
DE202008015867U1 (en) Device, in particular, for bidding on and displaying a product
EP0903547B1 (en) Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream
EP0207510B1 (en) Refrigerated display cabinet
DE4339609A1 (en) Sales and display counter
DE10207640A1 (en) Servierstand
EP0067241A1 (en) Freezer
DE7831660U1 (en) MOBILE SALES STAND
DE4228630A1 (en) Construction kit for rolling transport containers - has end walls and interfitting side walls engaging on castor-mounted baseplate of pallet
DE3513202A1 (en) COOLING FURNITURE
DE3625934A1 (en) Stool-like display stand

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

17P Request for examination filed

Effective date: 20020220

AKX Designation fees paid

Free format text: AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AXX Extension fees paid

Free format text: AL PAYMENT 20020220;LT PAYMENT 20020220;LV PAYMENT 20020220;MK PAYMENT 20020220;RO PAYMENT 20020220;SI PAYMENT 20020220

17Q First examination report despatched

Effective date: 20030912

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: NESTEC S.A.

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

RIN1 Information on inventor provided before grant (corrected)

Inventor name: REHKLAU, ANDREAS

Inventor name: STAUCH, RUEDIGER

Inventor name: NEUMANN, UWE

Inventor name: LINDE, HANSJUERGEN, PROF. DR.-ING.

Inventor name: KOHLHOFF, CLAUDIA

Inventor name: MAUL, ANDREA

Inventor name: OCKER, FRANK

Inventor name: FAISST, PETER

Inventor name: VORNDRAN, THOMAS

Inventor name: SCHOPPER, RICHARD

Inventor name: GOETTFERT, THOMAS

Inventor name: BEER, RICHARD

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Extension state: AL LT LV MK RO SI

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20050817

Ref country code: IE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20050817

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20050915

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20050915

REG Reference to a national code

Ref country code: DK

Ref legal event code: T3

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: GERMAN

REF Corresponds to:

Ref document number: 59813005

Country of ref document: DE

Date of ref document: 20050922

Kind code of ref document: P

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20050930

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20050930

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20051017

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20051117

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20051117

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20060117

LTIE Lt: invalidation of european patent or patent extension

Effective date: 20050817

NLV1 Nl: lapsed or annulled due to failure to fulfill the requirements of art. 29p and 29m of the patents act
REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2248868

Country of ref document: ES

Kind code of ref document: T3

REG Reference to a national code

Ref country code: IE

Ref legal event code: FD4D

ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20060518

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20070913

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DK

Payment date: 20070914

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FI

Payment date: 20070912

Year of fee payment: 10

Ref country code: CH

Payment date: 20070913

Year of fee payment: 10

BERE Be: lapsed

Owner name: NESTEC S.A.

Effective date: 20050930

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20070912

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: IT

Payment date: 20070927

Year of fee payment: 10

Ref country code: ES

Payment date: 20071024

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20070914

Year of fee payment: 10

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: DK

Ref legal event code: EBP

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20080915

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080915

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20090529

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080915

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090401

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080930

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080930

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080930

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20080916

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080915

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20080916

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090331
