EP0903547A2 - Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream - Google Patents

Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream Download PDF

Info

Publication number
EP0903547A2
EP0903547A2 EP98117476A EP98117476A EP0903547A2 EP 0903547 A2 EP0903547 A2 EP 0903547A2 EP 98117476 A EP98117476 A EP 98117476A EP 98117476 A EP98117476 A EP 98117476A EP 0903547 A2 EP0903547 A2 EP 0903547A2
Authority
EP
European Patent Office
Prior art keywords
freezer
container
lid
operating side
freezer according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP98117476A
Other languages
German (de)
French (fr)
Other versions
EP0903547A3 (en
EP0903547B1 (en
Inventor
Richard Beer
Thomas Göttfert
Richard Schopper
Thomas Vorndran
Peter Faisst
Frank Ocker
Andrea Maul
Claudia Kohlhoff
Hansjürgen Prof. Dr.-Ing. Linde
Uwe Neumann
Rüdiger Stauch
Andreas Rehklau
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nestec SA
Original Assignee
Schoeller LebensMittel GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Schoeller LebensMittel GmbH and Co KG filed Critical Schoeller LebensMittel GmbH and Co KG
Publication of EP0903547A2 publication Critical patent/EP0903547A2/en
Publication of EP0903547A3 publication Critical patent/EP0903547A3/en
Application granted granted Critical
Publication of EP0903547B1 publication Critical patent/EP0903547B1/en
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47F—SPECIAL FURNITURE, FITTINGS, OR ACCESSORIES FOR SHOPS, STOREHOUSES, BARS, RESTAURANTS OR THE LIKE; PAYING COUNTERS
    • A47F3/00—Show cases or show cabinets
    • A47F3/04—Show cases or show cabinets air-conditioned, refrigerated
    • A47F3/0404—Cases or cabinets of the closed type
    • A47F3/0426—Details
    • A47F3/043—Doors, covers
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25D—REFRIGERATORS; COLD ROOMS; ICE-BOXES; COOLING OR FREEZING APPARATUS NOT OTHERWISE PROVIDED FOR
    • F25D15/00—Devices not covered by group F25D11/00 or F25D13/00, e.g. non-self-contained movable devices
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25D—REFRIGERATORS; COLD ROOMS; ICE-BOXES; COOLING OR FREEZING APPARATUS NOT OTHERWISE PROVIDED FOR
    • F25D2400/00—General features of, or devices for refrigerators, cold rooms, ice-boxes, or for cooling or freezing apparatus not covered by any other subclass
    • F25D2400/10—Refrigerator top-coolers
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25D—REFRIGERATORS; COLD ROOMS; ICE-BOXES; COOLING OR FREEZING APPARATUS NOT OTHERWISE PROVIDED FOR
    • F25D2400/00—General features of, or devices for refrigerators, cold rooms, ice-boxes, or for cooling or freezing apparatus not covered by any other subclass
    • F25D2400/38—Refrigerating devices characterised by wheels
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25D—REFRIGERATORS; COLD ROOMS; ICE-BOXES; COOLING OR FREEZING APPARATUS NOT OTHERWISE PROVIDED FOR
    • F25D2500/00—Problems to be solved
    • F25D2500/02—Geometry problems

Definitions

  • the invention relates to a freezer according to the preamble of claim 1.
  • a freezer of this type is known as a so-called counter top unit.
  • the freezer has a cuboid housing with a horizontal top, on the front of the freezer Removal opening is positioned in a horizontal arrangement.
  • a freezer with a freezer In the back of the Freezer container, from which the removal opening is offset to the front, is located a freezer with a freezer.
  • This freezer is designed to meet the need for a handy freezer with a cover relatively small freezer containers, and it should therefore be from be relatively small in size and as light as possible to make it z.
  • the freezer unit with associated holding parts takes up considerable space.
  • the well-known freezer has one considerable weight, which allows it to be installed in small and narrow spaces is difficult.
  • the invention has for its object a freezer of the type specified Art to design so that an improved handling while ensuring good manageability Insight into the freezer container is achieved.
  • the freezer unit is from the freezer container spatially separated and with this through flexible coolant lines connected.
  • the Freezer containers within the limits specified by the flexible coolant lines Scope of an independent unit, which is independent of the freezer on Installation site can be set up and positioned. This means that from Freezer unit independent installation variants possible.
  • a major advantage of Design according to the invention also consists in the fact that it gives a better insight into the freezer container and therefore the animation emanating from the freezer for the removal of the frozen goods is improved.
  • the configuration according to the invention is thus also conducive to buying.
  • the main parts of the freezer generally designated 1 in FIG. 1 are one thermally insulated freezer container 2 with an interior or receiving space 3 for Frozen goods, which can be opened and closed on the top Access or removal opening 4 is accessible and a freezer with a Freezer unit 5, which is indicated by flexible coolant lines 6 shown in the illustration with at least one freezer body (not shown) arranged in the receiving space 3 connected is.
  • the freezer 1 can on a carrier, for. B. a counter, a table or a cupboard. Due to the presence of flexible Coolant lines 6 consists of a through the length of the coolant lines 6 predetermined area a limited independence between the freezer. 2 and the freezer unit 5, so that the freezer container 2 is independent in this area can be adjusted and positioned by the freezer unit 5, e.g. B. in a position in which he is particularly visible.
  • the freezer unit 5 can in the by the length the coolant lines 6 predetermined area regardless of the freezer container 2 be set up, e.g. B. under the freezer 2 carrying carrier.
  • the top of the freezer container 2 is inclined toward the front or operating side 7, where it can be flat or slightly curved, preferably convex, such as it can be seen in the side view of FIG. 1.
  • the removal opening 4 is through a Optionally open and close cover 8. It can be a hinged lid act, which is about a hinge axis 9 preferably running at its rear edge is pivotally mounted. It is also possible to design the cover 8 as a sliding cover, which can be pushed a free space of the freezer in the opening movement m.
  • the removal opening 4 extends essentially over the entire length extending parallel to the operating side 7 of the Freezer 2 and only over part of the width b of the freezer 2, her front edge 11 is on the operating side and its rear edge 12 is a distance c from the rear 13 of the cooling container 2. This is between the rear Edge 12 and the back 13 a space 14 in which a sliding cover can be inserted.
  • a small size for the free space 14 can be realized, if there is a U-shaped guide 15 for a cover 8 in the free space 14, the from parallel to the operating side 7 and articulated together Slats exist, so that such a roller shutter-shaped cover in the U-shaped guide 15 can be inserted.
  • a handle part 8a is arranged on the cover 8 in the front end region, on which the lid 8 can be gripped and moved in an easy-to-use manner. Because of the inclination of the top and the plane of the removal opening 4 is the front edge 11 the removal opening 4 is arranged lower than the rear edge 12 open removal opening 4 a good view of the receiving space 3 and thus also the frozen goods in it are guaranteed. If the cover 8 made of transparent Material such as B. glass or plastic, this good insight is also in closed removal opening 4 guaranteed.
  • the freezer container 2 consists of a lower, box-shaped container section 2a and an upper container section 2b, of which the upper on two opposite sides, here on the left and right side, is widened stepwise with respect to the lower container section 2a.
  • Step surfaces 16 formed, which serve as contact surfaces for the freezer container 2 what can be described below.
  • the lower container section 2a has a flat bottom wall 17 and of the latter Circumferential edge extending vertically upward peripheral wall parts, namely a Front wall part 18, a rear wall part 19 and in between two side wall parts 21.
  • the upper container section 2b also has a front wall part 22 Rear wall part 23 and between two side wall parts 24, the latter of which Overlap side wall parts 21 on the outside, see FIG. 2.
  • the side wall parts 24 can be formed by straight strips.
  • the side wall portions 24 with their upper and lower edges corresponding to the The above-described rounding of the upper side by a hint shown in Fig. 1 Axis of curvature A curved.
  • the front wall part 22 is with respect to the axis of curvature A is arranged approximately radially so that it is in relation to the front wall part located underneath 18 has an inclined position tilted forward.
  • the rear wall part 23 is preferably semi-cylindrical in accordance with the semicircular roller shutter guide curved.
  • the Side wall parts 24 and / or in the front wall part 22 each have a window 25a, 25b formed, of which the existing in the front wall part 22 window 25a is a rectangular May have shape, while the windows 25b in the side wall parts 24 a different from may have a tapered shape at the front, e.g. B. half the shape of a slim ellipse.
  • At least the walls of the lower container section 2a are thermally insulated by what an indicated heat insulation 26 is marked. This applies preferably also for the upper container section 2b and for the windows 25a, 25b, the latter being heat-insulating windows, especially those with a Space between at least two window panes.
  • the embodiment is a freezer 1 with a Freezer container 2 shown, the lower container section 2a also higher is dimensioned, and consequently the receiving volume is correspondingly larger.
  • the embodiment is the freezer 1 or the freezer container 2 on a carrier 27 arranged in the form of a table or a counter in a receiving hole 28 with a size adapted to the cross-sectional size of the lower container section 2a, the freezer container 2 with its step surfaces 16 on the top plate 29 or with its bottom wall 17 can rest on a lower plate 31 of the carrier 27.
  • the Freezer unit 5 can be positioned under the carrier 27, for. B. under the plate 31st
  • the freezer 1 is on a carrier 27 in the form of a movable carriage or chassis 33 with wheels 33a.
  • the Freezer container 2 positioned laterally between the side walls 34.
  • Pin connections or stops can be provided which prevent the sliding movement of the Limit freezer container 2.
  • the rear area of the Sidewall portions 24 at 36 it is advantageous in the rear area of the Sidewall portions 24 at 36 have a lower projection on the upper sidewall portions 24 or to arrange a side projection on the lower side wall portions 21 which the Reach behind side walls 34 in the sense of a stop.
  • the side walls 34 can be formed on the front and back with rounded recesses 37, the weight save and improve accessibility.
  • the side walls 34 are through a horizontal bottom plate or cross strut 38 connected to one another and stabilized, on which the freezer unit 5 can be arranged can.
  • the coolant lines 6 are off Not shown for reasons of simplification.

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Combustion & Propulsion (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Freezing, Cooling And Drying Of Foods (AREA)
  • Devices That Are Associated With Refrigeration Equipment (AREA)
  • Confectionery (AREA)

Abstract

Ein Tiefkühlgerät (1) dient zur Bevorratung von Tiefkühlgut, insbesondere von abgepackten Lebensmitteln wie Speiseeis. Das Tiefkühlgerät (1) hat einen Tiefkühlbehälter (2) mit einem Aufnahmeraum (3) für das Tiefkühlgut, der über zumindest eine mittels eines Deckels (8) verschließbare Entnahmeöffnung (4) zugänglich ist, sowie ein Tiefkühlaggregat (5) zum Kühlen des Aufnahmeraums (3). Das Tiefkühlaggregat (5) ist von dem Tiefkühlbehälter (2) räumlich getrennt und mit diesem über flexible Kühlmittelleitungen (6) verbunden. Der Deckel (8) ist gegenüber der Horizontalebene in Richtung auf eine Bedienseite (7) geneigt angeordnet.

Figure 00000001
A freezer (1) is used to store frozen goods, especially packaged foods such as ice cream. The freezer (1) has a freezer container (2) with a receiving space (3) for the frozen goods, which is accessible via at least one removal opening (4) that can be closed by means of a cover (8), and a freezer unit (5) for cooling the receiving space ( 3). The freezer unit (5) is spatially separated from the freezer container (2) and connected to it via flexible coolant lines (6). The cover (8) is inclined with respect to the horizontal plane in the direction of an operating side (7).
Figure 00000001

Description

Die Erfindung bezieht sich auf ein Tiefkühlgerät nach dem Oberbegriffs des Anspruchs 1.The invention relates to a freezer according to the preamble of claim 1.

Ein Tiefkühlgerät dieser Bauart ist als sogenanntes Thekenaufsatzgerät bekannt. Bei der bekannten Ausgestaltung weist der Tiefkühlbehälter ein quaderförmiges Gehäuse mit einer horizontalen Oberseite auf, an der zur Vorderseite des Tiefkühlgerätes hin versetzt die Entnahmeöffnung in horizontaler Anordnung positioniert ist. Im hinteren Bereich des Tiefkühlbehälters, von dem die Entnahmeöffnung nach vorne versetzt ist, befindet sich eine Tiefkühleinrichtung mit einem Tiefkühlaggregat.A freezer of this type is known as a so-called counter top unit. In the known embodiment, the freezer has a cuboid housing with a horizontal top, on the front of the freezer Removal opening is positioned in a horizontal arrangement. In the back of the Freezer container, from which the removal opening is offset to the front, is located a freezer with a freezer.

Dieses Tiefkühlgerät soll den Bedarf an einem handlichen Tiefkühlgerät mit einem verhältnismäßig kleinen Tiefkühlbehälter abdecken, und es soll deshalb von verhältnismäßig kleiner Baugröße und möglichst geringem Gewicht sein, um es z. B. auf Verkaufstheken zur Präsentation verhältnismäßig geringer Mengen des Tiefkühlgutes aufstellen zu können. Bei der bekannten Ausgestaltung besteht jedoch ein verhältnismäßig großer Platzbedarf, da das Tiefkühlaggregat mit zugehörigen Halteteilen einen beträchtlichen Raum in Anspruch nimmt. Außerdem hat das bekannte Tiefkühlgerät ein beträchtliches Gewicht, wodurch seine Aufstellung an kleinen und engen Standplätzen erschwert ist.This freezer is designed to meet the need for a handy freezer with a cover relatively small freezer containers, and it should therefore be from be relatively small in size and as light as possible to make it z. B. on Sales counters for the presentation of relatively small quantities of frozen goods to be able to set up. In the known embodiment, however, there is a relative large space requirement, since the freezer unit with associated holding parts takes up considerable space. In addition, the well-known freezer has one considerable weight, which allows it to be installed in small and narrow spaces is difficult.

Außerdem wird das Tiefkühlgut bei dem bekannten Tiefkühlgerät unbefriedigend präsentiert, da trotz eines transparenten Deckels der Einblick in den Tiefkühlbehälter unzureichend ist.In addition, the frozen goods become unsatisfactory in the known freezer presented, because despite a transparent lid the insight into the freezer is insufficient.

Der Erfindung liegt die Aufgabe zugrunde, ein Tiefkühlgerät der eingangs angegebenen Art so auszugestalten, daß bei Gewährleistung einer guten Handhabbarkeit ein verbesserter Einblick in den Tiefkühlbehälter erreicht wird.The invention has for its object a freezer of the type specified Art to design so that an improved handling while ensuring good manageability Insight into the freezer container is achieved.

Diese Aufgabe wird durch die Merkmale des Anspruchs 1 gelöst.This object is solved by the features of claim 1.

Bei der erfindungsgemäßen Ausgestaltung ist das Tiefkühlaggregat vom Tiefkühlbehälter räumlich getrennt angeordnet und mit diesem durch flexible Kühlmittelleitungen verbunden. Hierdurch ergeben sich mehrere Vorteile. Zum einen bildet der Tiefkühlbehälter im durch die flexiblen Kühlmittelleitungen vorgegebenen beschränkten Umfang eine selbständige Einheit, die unabhängig vom Tiefkühlaggregat am Aufstellungsplatz aufgestellt und positioniert werden kann. Hierdurch sind vom Tiefkühlaggregat unabhängige Aufstellungsvarianten möglich. Außerdem läßt sich der Tiefkühlbehälter in geringerer Baugröße verwirklichen oder es läßt sich der Innen- bzw. Aufnahmeraum des Tiefkühlbehälters vergrößern. Ein wesentlicher Vorteil der erfindungsgemäßen Ausgestaltung besteht auch darin, daß sie einen besseren Einblick in den Tiefkühlbehälter gestattet und deshalb die vom Tiefkühlgerät ausgehende Animierung zur Entnahme des Tiefkühlguts verbessert ist. Die erfindungsgemäße Ausgestaltung ist somit auch kauffördernd.In the embodiment according to the invention, the freezer unit is from the freezer container spatially separated and with this through flexible coolant lines connected. This has several advantages. On the one hand, the Freezer containers within the limits specified by the flexible coolant lines Scope of an independent unit, which is independent of the freezer on Installation site can be set up and positioned. This means that from Freezer unit independent installation variants possible. In addition, the Realize freezer containers in a smaller size or the inside or Enlarge the freezer compartment. A major advantage of Design according to the invention also consists in the fact that it gives a better insight into the freezer container and therefore the animation emanating from the freezer for the removal of the frozen goods is improved. The configuration according to the invention is thus also conducive to buying.

In den Unteransprüchen sind Merkmale enthalten, die zu vorteilhaften Bauformen z. B. mit unterschiedlichen Behältergrößen führen, die Aufstellung oder Positionierung des Tiefkühlgeräts am Aufstellungsort verbessern, vorteilhafte Deckelausgestaltungen aufzeigen und die Mobilität des Tiefkühlgerätes verbessern.Features are contained in the subclaims which lead to advantageous designs such. B. with different container sizes, the installation or positioning of the Improve the freezer at the installation site, advantageous lid designs show and improve the mobility of the freezer.

Nachfolgend werden die Erfindung und weitere durch sie erzielbare Vorteile anhand von vorteilhaften Ausführungsbeispielen und mehreren Zeichnungen erläutert. Es zeigen:

Fig. 1
ein erfindungsgemäßes Tiefkühlgerät in der Seitenansicht;
Fig. 2
das Tiefkühlgerät in der Vorderansicht;
Fig. 3
das Tiefkühlgerät in der Draufsicht;
Fig. 4
einen Tiefkühlbehälter des Tiefkühlgerätes in perspektivischer Vorderansicht;
Fig. 5
ein erfindungsgemäßes Tiefkühlgerät in der Seitenansicht, das auf einem Möbel angeordnet ist;
Fig. 6
das Tiefkühlgerät und das Möbel nach Fig. 5 in der Vorderansicht;
Fig. 7
ein erfindungsgemäßes Tiefkühlgerät in der Seitenansicht, das auf einem verfahrbaren Möbel angeordnet ist;
Fig. 8
das Tiefkühlgerät und das Möbel nach Fig. 7 in der Vorderansicht;
Fig. 9
das Tiefkühlgerät und das Möbel nach Fig. 7 in der Rückansicht;
Fig. 10
das Tiefkühlgerät und das Möbel nach Fig. 7 in der Draufsicht;
Fig. 11
das Tiefkühlgerät und das Möbel nach Fig. 7 in perspektivischer Vorderansicht;
Fig. 12
das Möbel nach Fig. 7 in der Vorderansicht;
Fig. 13
das Möbel nach Fig. 12 in der Seitenansicht; und
Fig. 14
das Möbel nach Fig. 12 in der Draufsicht.
The invention and further advantages which can be achieved by means of advantageous exemplary embodiments and several drawings are explained below. Show it:

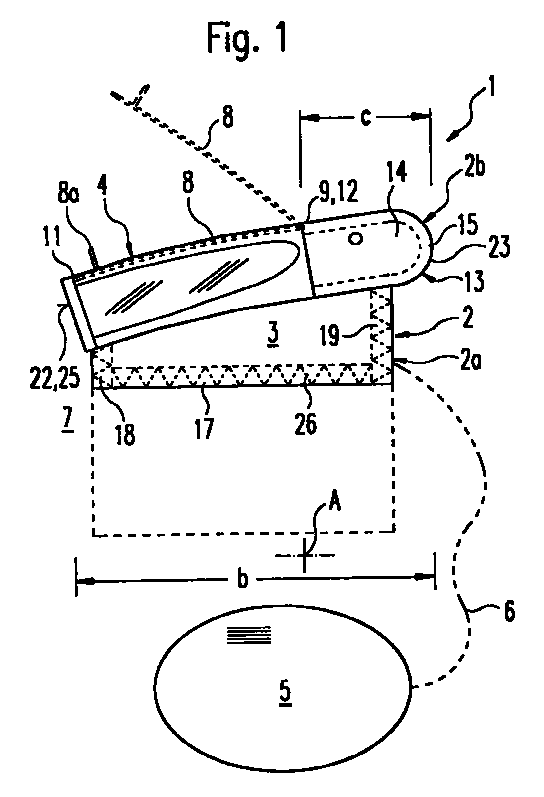

Fig. 1
an inventive freezer in side view;
Fig. 2
the freezer in front view;
Fig. 3
the freezer in plan view;
Fig. 4
a freezer container of the freezer in a perspective front view;
Fig. 5
an inventive freezer in side view, which is arranged on a piece of furniture;
Fig. 6
the freezer and the furniture of Figure 5 in the front view.
Fig. 7
an inventive freezer in side view, which is arranged on a movable furniture;
Fig. 8
the freezer and the furniture of Figure 7 in the front view.
Fig. 9
the freezer and the furniture of Figure 7 in the rear view.
Fig. 10
the freezer and the furniture of Figure 7 in plan view.
Fig. 11
the freezer and the furniture of Figure 7 in a perspective front view.
Fig. 12
the furniture of Figure 7 in the front view.
Fig. 13
the furniture of Figure 12 in side view. and
Fig. 14
the furniture of Fig. 12 in plan view.

Die Hauptteile des in Fig. 1 allgemein mit 1 bezeichneten Tiefkühlgeräts sind ein wärmeisolierter Tiefkühlbehälter 2 mit einem Innen- bzw. Aufnahmeraum 3 für Tiefkühlgut, der durch eine wahlweise zu öffnende und zu schließende oberseitige Zugangs- bzw. Entnahmeöffnung 4 zugänglich ist und eine Tiefkühleinrichtung mit einem Tiefkühlaggregat 5, das durch andeutungsweise dargestellte, flexible Kühlmittelleitungen 6 mit Wenigstens einem im Aufnahmeraum 3 angeordneten Tiefkühlkörper (nicht dargestellt) verbunden ist. Das Tiefkühlgerät 1 kann auf einem Träger, z. B. einer Theke, einem Tisch oder einem Schrank, aufgestellt werden. Aufgrund des Vorhandenseins von flexiblen Kühlmittelleitungen 6 besteht in einem durch die Länge der Kühlmittelleitungen 6 vorgegebenen Bereich eine beschränkte Unabhängigkeit zwischen dem Tiefkühlbehälter 2 und dem Tiefkühlaggregat 5, so daß in diesem Bereich der Tiefkühlbehälter 2 unabhängig vom Tiefkühlaggregat 5 verstellt und positioniert werden kann, z. B. in einer Position, in der er besonders günstig sichtbar ist. Das Tiefkühlaggregat 5 kann in dem durch die Länge der Kühlmittelleitungen 6 vorgegebenen Bereich unabhängig vom Tiefkühlbehälter 2 aufgestellt werden, z. B. unter der den Tiefkühlbehälter 2 tragenden Träger.The main parts of the freezer generally designated 1 in FIG. 1 are one thermally insulated freezer container 2 with an interior or receiving space 3 for Frozen goods, which can be opened and closed on the top Access or removal opening 4 is accessible and a freezer with a Freezer unit 5, which is indicated by flexible coolant lines 6 shown in the illustration with at least one freezer body (not shown) arranged in the receiving space 3 connected is. The freezer 1 can on a carrier, for. B. a counter, a table or a cupboard. Due to the presence of flexible Coolant lines 6 consists of a through the length of the coolant lines 6 predetermined area a limited independence between the freezer. 2 and the freezer unit 5, so that the freezer container 2 is independent in this area can be adjusted and positioned by the freezer unit 5, e.g. B. in a position in which he is particularly visible. The freezer unit 5 can in the by the length the coolant lines 6 predetermined area regardless of the freezer container 2 be set up, e.g. B. under the freezer 2 carrying carrier.

Die Oberseite des Tiefkühlbehälters 2 ist zur Frontseite oder Bedienseite 7 hin geneigt, wobei sie eben oder etwas gekrümmt verlaufen kann, vorzugsweise konvex gekrümmt, wie es in der Seitenansicht gemäß Fig. 1 ersichtlich ist. Die Entnahmeöffnung 4 ist durch einen Deckel 8 wahlweise zu öffnen und zu verschließen. Es kann sich um einen Klappdeckel handeln, der um eine vorzugsweise an seinem hinteren Rand verlaufende Scharnierachse 9 schwenkbar gelagert ist. Es ist auch möglich, den Deckel 8 als Schiebedeckel auszubilden, der bei der Öffnungsbewegung m einen Freiraum des Tiefkühlbehälters schiebbar ist. Bei der vorliegenden Ausgestaltung erstreckt sich die Entnahmeöffnung 4 im wesentlichen über die gesamte, sich parallel zur Bedienseite 7 erstreckende Länge a des Tiefkühlbehälters 2 und nur über einen Teil der Breite b des Tiefkühlbehälters 2, wobei ihr vorderer Rand 11 sich an der Bedienseite befindet und ihr hinterer Rand 12 einen Abstand c von der Rückseite 13 des Kühlbehälters 2 aufweist. Hierdurch ist zwischen dem hinteren Rand 12 und der Rückseite 13 ein Freiraum 14 vorhanden, in den ein Schiebedeckel einschiebbar ist. Es läßt sich eine kleine Baugröße für den Freiraum 14 verwirklichen, wenn im Freiraum 14 eine U-förmige Führung 15 für einen Deckel 8 vorhanden ist, der aus parallel zur Bedienseite 7 angeordneten und gelenkig miteinander verbundenen Lamellen besteht, so daß ein solcher rolladenförmiger Deckel in die U-förmige Führung 15 einschiebbar ist. Im vorderen Endbereich ist am Deckel 8 ein Griffteil 8a angeordnet, an dem der Deckel 8 handhabungsfreundlich ergriffen und bewegt werden kann. Aufgrund der Neigung der Oberseite und der Ebene der Entnahmeöffnung 4 ist der vordere Rand 11 der Entnähmeöffnung 4 tiefer angeordnet, als der hintere Rand 12. Hierdurch ist bei geöffneter Entnahmeöffnung 4 eine gute Sicht in den Aufnahmeraum 3 und somit auch auf das darin befindliche Tiefkühlgut gewährleistet. Wenn der Deckel 8 aus transparentem Material, wie z. B. Glas oder Kunststoff, besteht, ist dieser gute Einblick auch bei geschlossener Entnahmeöffnung 4 gewährleistet.The top of the freezer container 2 is inclined toward the front or operating side 7, where it can be flat or slightly curved, preferably convex, such as it can be seen in the side view of FIG. 1. The removal opening 4 is through a Optionally open and close cover 8. It can be a hinged lid act, which is about a hinge axis 9 preferably running at its rear edge is pivotally mounted. It is also possible to design the cover 8 as a sliding cover, which can be pushed a free space of the freezer in the opening movement m. At In the present embodiment, the removal opening 4 extends essentially over the entire length extending parallel to the operating side 7 of the Freezer 2 and only over part of the width b of the freezer 2, her front edge 11 is on the operating side and its rear edge 12 is a distance c from the rear 13 of the cooling container 2. This is between the rear Edge 12 and the back 13 a space 14 in which a sliding cover can be inserted. A small size for the free space 14 can be realized, if there is a U-shaped guide 15 for a cover 8 in the free space 14, the from parallel to the operating side 7 and articulated together Slats exist, so that such a roller shutter-shaped cover in the U-shaped guide 15 can be inserted. A handle part 8a is arranged on the cover 8 in the front end region, on which the lid 8 can be gripped and moved in an easy-to-use manner. Because of the inclination of the top and the plane of the removal opening 4 is the front edge 11 the removal opening 4 is arranged lower than the rear edge 12 open removal opening 4 a good view of the receiving space 3 and thus also the frozen goods in it are guaranteed. If the cover 8 made of transparent Material such as B. glass or plastic, this good insight is also in closed removal opening 4 guaranteed.

Bei der vorliegenden Ausgestaltung besteht der Tiefkühlbehälter 2 aus einem unteren, kastenförmigen Behälterabschnitt 2a und einem oberen Behälterabschnitt 2b, von denen der obere an zwei einander gegenüberliegenden Seiten, hier an der linken und rechten Seite, bezüglich des unteren Behälterabschnitts 2a stufenförmig verbreitet ist. Dadurch sind Stufenflächen 16 gebildet, die als Auflageflächen für den Tiefkühlbehälter 2 dienen können, was weiter unten noch beschrieben wird.In the present embodiment, the freezer container 2 consists of a lower, box-shaped container section 2a and an upper container section 2b, of which the upper on two opposite sides, here on the left and right side, is widened stepwise with respect to the lower container section 2a. Thereby Step surfaces 16 formed, which serve as contact surfaces for the freezer container 2 what can be described below.

Der untere Behälterabschnitt 2a weist eine ebene Bodenwand 17 und von deren Umfangsrand sich vertikal nach oben erstreckende Umfangswandteile auf, nämlich ein Vorderwandteil 18, ein Rückwandteil 19 und dazwischen zwei Seitenwandteile 21. In vergleichbarer Weise weist auch der obere Behälterabschnitt 2b ein Vorderwandteil 22, ein Rückwandteil 23 und dazwischen zwei Seitenwandteile 24 auf, von denen letztere die Seitenwandteile 21 außenseitig überlappen, siehe Fig. 2. Die Seitenwandteile 24 können durch sich gerade erstreckende Leisten gebildet sein. Bei der vorliegenden Ausgestaltung sind die Seitenwandteile 24 mit ihren oberen und unteren Rändern entsprechend der vorbeschriebenen Rundung der Oberseite um eine in Fig. 1 andeutungsweise dargestellte Krümmungsachse A gekrümmt. Das Vorderwandteil 22 ist bezüglich der Krümmungsachse A etwa radial angeordnet, so daß es bezüglich dem darunter befindlichen Vorderwandteil 18 eine nach vorne gekippte Schrägstellung aufweist. Das Rückwandteil 23 ist vorzugsweise entsprechend der halbrunden Rolladenführung halbzylinderförmig gekrümmt.The lower container section 2a has a flat bottom wall 17 and of the latter Circumferential edge extending vertically upward peripheral wall parts, namely a Front wall part 18, a rear wall part 19 and in between two side wall parts 21. In Similarly, the upper container section 2b also has a front wall part 22 Rear wall part 23 and between two side wall parts 24, the latter of which Overlap side wall parts 21 on the outside, see FIG. 2. The side wall parts 24 can be formed by straight strips. In the present embodiment are the side wall portions 24 with their upper and lower edges corresponding to the The above-described rounding of the upper side by a hint shown in Fig. 1 Axis of curvature A curved. The front wall part 22 is with respect to the axis of curvature A is arranged approximately radially so that it is in relation to the front wall part located underneath 18 has an inclined position tilted forward. The rear wall part 23 is preferably semi-cylindrical in accordance with the semicircular roller shutter guide curved.

Um den Einblick in den Aufnahmeraum 3 auch z. B. für Kinder zu verbessern, ist in den Seitenwandteilen 24 und/oder im Vorderwandteil 22 jeweils ein Fenster 25a, 25b ausgebildet, von denen das im Vorderwandteil 22 vorhandene Fenster 25a eine rechteckige Form aufweisen kann, während die Fenster 25b in den Seitenwandteilen 24 eine sich von vorne nach hinten verjüngende Form aufweisen können, z. B. die halbe Form einer schlanken Ellipse.In order to gain insight into the recording room 3, e.g. B. to improve for children is in the Side wall parts 24 and / or in the front wall part 22 each have a window 25a, 25b formed, of which the existing in the front wall part 22 window 25a is a rectangular May have shape, while the windows 25b in the side wall parts 24 a different from may have a tapered shape at the front, e.g. B. half the shape of a slim ellipse.

Wenigstens die Wände des unteren Behälterabschnitts 2a sind wärmeisoliert, was durch eine andeutungsweise dargestellte Wärmeisolierung 26 gekennzeichnet ist. Dies gilt vorzugsweise auch für den oberen Behälterabschnitt 2b und für die Fenster 25a, 25b, wobei letztere Wärmeisolierfenster sein können, insbesondere solche mit einem Zwischenraum zwischen wenigstens zwei Fensterscheiben.At least the walls of the lower container section 2a are thermally insulated by what an indicated heat insulation 26 is marked. this applies preferably also for the upper container section 2b and for the windows 25a, 25b, the latter being heat-insulating windows, especially those with a Space between at least two window panes.

Um Tiefkühlbehälter 2 mit unterschiedlich großen Aufnahmekapazitäten zu realisieren, ist es vorteilhaft, die Höhe des unteren Behälterabschnitts 2a unterschiedlich zu bemessen. Trotz dieser Variante ist eine einfache und kostengünstige Herstellung solcher unterschiedlich großen Tiefkühlbehälter 2 gewährleistet, da sie sich lediglich in der Höhe der unteren Behälterabschnitte 2a unterscheiden. Im übrigen, insbesondere im Bereich des jeweiligen oberen Behälterabschnitts 2b sind solche unterschiedlichen Tiefkühlbehälter 2 gleich ausgebildet. In den Fig. 1 und 2 ist ein unterer Behälterabschnitt 2a mit einer größeren Höhe angedeutet.In order to realize freezer containers 2 with different storage capacities it is advantageous to dimension the height of the lower container section 2a differently. Despite this variant, a simple and inexpensive manufacture is such different sized freezer container 2 ensures that they are only in height distinguish the lower container sections 2a. Otherwise, especially in the area of respective upper container section 2b are such different freezer containers 2 equally trained. 1 and 2 is a lower container section 2a with a indicated greater height.

Beim Ausführungsbeispiel gemäß Fig. 5 und 6 ist ein Tiefkühlgerät 1 mit einem Tiefkühlbehälter 2 dargestellt, dessen unterer Behälterabschnitt 2a ebenfalls höher bemessen ist, und folglich das Aufnahmevolumen entsprechend größer ist. Bei diesem Ausführungsbeispiel ist das Tiefkühlgerät 1 bzw. der Tiefkühlbehälter 2 auf einen Träger 27 in Form eines Tisches oder einer Theke angeordnet und zwar in einem Aufnahmeloch 28 mit einer an die Querschnittsgröße des unteren Behälterabschnitts 2a angepaßten Größe, wobei der Tiefkühlbehälter 2 mit seinen Stufenflächen 16 auf der oberen Platte 29 oder mit seiner Bodenwand 17 auf einer unteren Platte 31 des Trägers 27 aufliegen kann. Das Tiefkühlaggregat 5 kann unter dem Träger 27 positioniert sein, z. B. unter der Platte 31.5 and 6 is a freezer 1 with a Freezer container 2 shown, the lower container section 2a also higher is dimensioned, and consequently the receiving volume is correspondingly larger. With this The embodiment is the freezer 1 or the freezer container 2 on a carrier 27 arranged in the form of a table or a counter in a receiving hole 28 with a size adapted to the cross-sectional size of the lower container section 2a, the freezer container 2 with its step surfaces 16 on the top plate 29 or with its bottom wall 17 can rest on a lower plate 31 of the carrier 27. The Freezer unit 5 can be positioned under the carrier 27, for. B. under the plate 31st

Beim Ausführungsbeispiel nach den Fig. 7 bis 11 ist das Tiefkühlgerät 1 auf einem Träger 27 in Form eines verfahrbaren Wagens oder Fahrgestells 33 mit Rädern 33a angeordnet. Dabei kann der Tiefkühlbehälter 2 mit seinen Stufenflächen 16 auf den oberen Stirnflächen 35 von einander gegenüberliegenden Seitenwänden 34 des Fahrgestells 33 aufliegen, wobei die oberen Stirnflächen 35 in Anpassung an die Form der Stufenflächen 16 eben oder entsprechend gekrümmt ausgebildet sein können. Bei dieser Ausgestaltung ist der Tiefkühlbehälter 2 seitlich zwischen den Seitenwänden 34 positioniert. Zur Positionierung gegen ein Verrutschen nach vorne und nach hinten, können nicht dargestellte Zapfenverbindungen oder Anschläge vorgesehen sein, die eine Rutschbewegung des Tiefkühlbehälters 2 begrenzen. Bei der vorliegenden Ausgestaltung, bei der die oberen Stirnflächen 35 nach vorne geneigt sind, ist es vorteilhaft, im hinteren Bereich der Seitenwandteile 24 bei 36 einen unteren Vorsprung an den oberen Seitenwandteilen 24 oder einen seitlichen Vorsprung an den unteren Seitenwandteilen 21 anzuordnen, die die Seitenwände 34 im Sinne eines Anschlags hintergreifen. Die Seitenwände 34 können vorder- und rückseitig mit gerundeten Ausnehmungen 37 ausgebildet sein, die Gewicht sparen und die Zugänglichkeit verbessern.In the exemplary embodiment according to FIGS. 7 to 11, the freezer 1 is on a carrier 27 in the form of a movable carriage or chassis 33 with wheels 33a. The freezer container 2 with its step surfaces 16 on the upper end faces 35 of opposite side walls 34 of the chassis 33 rest, wherein the upper end faces 35 in line with the shape of the step surfaces 16 or can be formed accordingly curved. In this configuration, the Freezer container 2 positioned laterally between the side walls 34. For positioning against slipping forward and backward, can not be shown Pin connections or stops can be provided which prevent the sliding movement of the Limit freezer container 2. In the present embodiment, in which the upper End faces 35 are inclined forward, it is advantageous in the rear area of the Sidewall portions 24 at 36 have a lower projection on the upper sidewall portions 24 or to arrange a side projection on the lower side wall portions 21 which the Reach behind side walls 34 in the sense of a stop. The side walls 34 can be formed on the front and back with rounded recesses 37, the weight save and improve accessibility.

Die Seitenwände 34 sind durch eine horizontale Bodenplatte oder Querstrebe 38 miteinander verbunden und stabilisiert, auf der das Tiefkühlaggregat 5 angeordnet sein kann.The side walls 34 are through a horizontal bottom plate or cross strut 38 connected to one another and stabilized, on which the freezer unit 5 can be arranged can.

Bei den Ausführungsbeispielen gemäß Fig. 4 bis 14 sind die Kühlmittelleitungen 6 aus Vereinfachungsgründen nicht dargestellt.In the exemplary embodiments according to FIGS. 4 to 14, the coolant lines 6 are off Not shown for reasons of simplification.

Claims (13)

Tiefkühlgerät (1) zur Bevorratung von Tiefkühlgut, insbesondere von abgepackten Lebensmitteln wie Speiseeis, mit einem Tiefkühlbehälter (2) mit einem Aufnahmeraum (3) für das Tiefkühlgut, der über zumindest eine mittels eines Deckels (8) verschließbare Entnahmeöffnung (4) zugänglich ist, und mit einem Tiefkühlaggregat (5) zum Kühlen des Aufnähmeraums (3),
dadurch gekennzeichnet, daß das Tiefkühlaggregat (5) von dem Tiefkühlbehälter (2) räumlich getrennt und mit diesem über flexible Kühlmittelleitungen (6) verbunden ist und daß der Deckel (8) gegenüber der Horizontalebene in Richtung auf eine Bedienseite (7) geneigt angeordnet ist. Freezer (1) for storing frozen goods, in particular packaged foods such as ice cream, with a freezer container (2) with a receiving space (3) for the frozen goods, which is accessible via at least one removal opening (4) which can be closed by a lid (8), and with a freezer unit (5) for cooling the receiving space (3),
characterized, that the freezer unit (5) is spatially separated from the freezer container (2) and connected to it via flexible coolant lines (6) and that the cover (8) is inclined relative to the horizontal plane in the direction of an operating side (7). Tiefkühlgerät nach Anspruch 1,
dadurch gekennzeichnet, daß der Deckel (8) Kleiner bemessen ist, als die Fläche der Oberseite des Tiefkühlbehälters (2) und daß der vom Deckel (8) nicht eingenommene Bereich der Fläche der Oberseite ebenfalls in Richtung auf die Bedienseite geneigt ist. Freezer according to claim 1,
characterized, that the lid (8) is dimensioned smaller than the surface of the top of the freezer container (2) and that the area of the top surface not occupied by the lid (8) is also inclined towards the operating side. Tiefkühlgerät nach Anspruch 1 oder 2,
dadurch gekennzeichnet, daß der Deckel (8) und/oder der neben dem Deckel (8) befindliche Flächenbereich der Oberseite um eine sich horizontal und parallel zur Bedienseite (7) erstreckende Krümmungsachse (A) gekrümmt ist. Freezer according to claim 1 or 2,
characterized, that the cover (8) and / or the surface area located next to the cover (8) of the upper side is curved around a curvature axis (A) extending horizontally and parallel to the operating side (7). Tiefkühlgerät nach Anspruch 2 oder 3,
dadurch gekennzeichnet, daß ein der Bedienseite (7) zugewandten Rand (11) der Entnahmeöffnung (4) an der Bedienseite (7) angeordnet ist. Freezer according to claim 2 or 3,
characterized, that an edge (11) of the removal opening (4) facing the operating side (7) is arranged on the operating side (7). Tiefkühlgerät nach einem der Ansprüche 2 bis 4,
dadurch gekennzeichnet, daß ein der Bedienseite (7) abgewandte Rand (12) der Entnahmeöffnung (4) einen Abstand (c) von der Rückseite (13) des Tiefkühlbehälters (2) aufweist. Freezer according to one of claims 2 to 4,
characterized, that an edge (12) of the removal opening (4) facing away from the operating side (7) is at a distance (c) from the rear side (13) of the freezer container (2). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet, daß der Deckel (8) ein Klappdeckel ist, dessen horizontale Schwenkachse (9) vorzugsweise parallel zur Bedienseite (7) am hinteren Rand (12) der Entnahmeöffnung (4) angeordnet ist. Freezer according to one of the preceding claims,
characterized, that the lid (8) is a hinged lid, the horizontal pivot axis (9) of which is preferably arranged parallel to the operating side (7) on the rear edge (12) of the removal opening (4). Tiefkühlgerät nach einem der Ansprüche 1 bis 5,
dadurch gekennzeichnet, daß der Deckel (8) ein Schiebedeckel ist, der bei seiner Öffnungsbewegung in einen Freiraum (14) schiebbar ist, der auf der der Bedienseite (7) abgewandten Seite des Tiefkühlbehälters (2) angeordnet ist. Freezer according to one of claims 1 to 5,
characterized, that the lid (8) is a sliding lid that can be pushed during its opening movement into a free space (14) which is arranged on the side of the freezer container (2) facing away from the operating side (7). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet, daß der Tiefkühlbehälter (2) vorzugsweise seitlich einander gegenüberliegende Stufenflächen (16) aufweist, die Stützflächen zum Aufstellen des Tiefkühlbehälters (2) auf einen Träger (27) bilden. Freezer according to one of the preceding claims,
characterized, that the freezer container (2) preferably has laterally opposite step surfaces (16) which form support surfaces for placing the freezer container (2) on a support (27). Tiefkühlgerät nach Anspruch 8,
dadurch gekennzeichnet, daß die Stufenflächen (16) einen nach oben gerichteten Abstand von der Unterseite des Tiefkühlbehälters (2) aufweisen. Freezer according to claim 8,
characterized, that the step surfaces (16) have an upward distance from the bottom of the freezer (2). Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet, daß der Träger durch einen Tisch oder einen Schrank oder ein Traggestell gebildet ist. Freezer according to one of the preceding claims,
characterized, that the carrier is formed by a table or a cabinet or a support frame. Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet, daß das Tiefkühlgerät (1) mit einem Träger (27) eine aufstellbare Einheit bildet. Freezer according to one of the preceding claims,
characterized, that the freezer (1) with a support (27) forms an erectable unit. Tiefkühlgerät nach Anspruch 11,
dadurch gekennzeichnet, daß der Träger (27) Räder (33a) aufweist und verfahrbar ist. Freezer according to claim 11,
characterized, that the carrier (27) has wheels (33a) and is movable. Tiefkühlgerät nach einem der vorherigen Ansprüche,
dadurch gekennzeichnet, daß der Tiefkühlbehälter (2) aus einem oberen und einem unteren Behälterabschnitt (2a, 2b) besteht, wobei der obere Behälterabschnitt (2b) mit unterschiedlich hohen unteren Behälterabschnitten (2a) verbindbar ist. Freezer according to one of the preceding claims,
characterized, that the freezer container (2) consists of an upper and a lower container section (2a, 2b), the upper container section (2b) being connectable to lower container sections (2a) of different heights.
EP98117476A 1997-09-17 1998-09-15 Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream Expired - Lifetime EP0903547B1 (en)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE29716711U DE29716711U1 (en) 1997-09-17 1997-09-17 Freezer for storing frozen goods, in particular packaged foods such as ice cream
DE29716711U 1997-09-17

Publications (3)

Publication Number Publication Date
EP0903547A2 true EP0903547A2 (en) 1999-03-24
EP0903547A3 EP0903547A3 (en) 2000-10-11
EP0903547B1 EP0903547B1 (en) 2005-11-16

Family

ID=8046128

Family Applications (1)

Application Number Title Priority Date Filing Date
EP98117476A Expired - Lifetime EP0903547B1 (en) 1997-09-17 1998-09-15 Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream

Country Status (3)

Country Link
EP (1) EP0903547B1 (en)
AT (1) ATE310218T1 (en)
DE (2) DE29716711U1 (en)

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2319433A (en) * 1941-04-30 1943-05-18 Robert L Phillips Store window showcase
US2503419A (en) * 1947-06-27 1950-04-11 John A Secunde Refrigerator display rack
US3729243A (en) * 1971-06-07 1973-04-24 Umc Ind Merchandising cabinet
DE2622817A1 (en) * 1976-05-21 1977-12-01 Heinrich Gilbert & Sohn Kg Transportable cooled drink vending stand - has two sections consisting of plastics container and frame with hinged legs into which container fits
WO1996038074A1 (en) * 1995-05-31 1996-12-05 Hmg Worldwide In-Store Marketing, Inc. Shelf mounted refrigerated display unit

Also Published As

Publication number Publication date
ATE310218T1 (en) 2005-12-15
DE29716711U1 (en) 1997-11-27
EP0903547A3 (en) 2000-10-11
EP0903547B1 (en) 2005-11-16
DE59813191D1 (en) 2005-12-22

Similar Documents

Publication Publication Date Title
EP1032796B1 (en) Refrigerating device
DE3247796A1 (en) STORAGE DEVICE FOR DISK-SHAPED RECORDING CARRIERS
EP1984687A2 (en) Refrigeration device comprising shelves
DE20011661U1 (en) Device for unsorted storage of goods or other objects of different dimensions
EP2907951B1 (en) Commercial refrigerated shelf
DE19740900C2 (en) Freezer for frozen products
EP2131125A2 (en) Door storage compartment for a cooling device
DE102004045476A1 (en) The refrigerator
EP2218992A2 (en) Cooling device
EP1929224A1 (en) Refrigerator with a divided shelf
DE19740903C2 (en) Freezer for frozen goods, especially frozen food or ice cream
EP0903547B1 (en) Freezing apparatus for supplying frozen products, particularly for packed foodstuffs such as ice-cream
EP2691717A2 (en) Refrigerator
DE4021257A1 (en) Drawer installed underneath aquarium - rests on support plate of underneath structure, and runs along guides, and has front, two spaced apart sides, base and shelves
DE2112038C2 (en) Refrigerator with an inner refrigerated goods container and an outer housing as well as a U-shaped evaporator
EP2059744A1 (en) Refrigerator comprising a receptacle that can be closed by means of sliding doors
DE3527737C1 (en) Cassette for disk-shaped objects, especially diskettes
DE102006005291A1 (en) Refrigeration device for storage of bottles
DE202007014053U1 (en) Refrigerated display cabinets
EP0648988B1 (en) Refrigerator with slidable shelves
DE3936575C2 (en) Tool trolley
EP0201664B1 (en) Display rack for selling shoe-laces, packages of shoe-laces or similar haberdashery
DE1554624C3 (en) Serving table
DE60107027T2 (en) Improved machine for mixing colors
DE29910221U1 (en) Cabinet for information carriers

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): AT BE DE DK FR GB LU NL

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE

AX Request for extension of the european patent

Free format text: AL;LT;LV;MK;RO;SI

RIC1 Information provided on ipc code assigned before grant

Free format text: 7F 25D 11/04 A, 7A 47F 3/04 B, 7F 25D 23/02 B, 7F 25D 15/00 B

17P Request for examination filed

Effective date: 20010123

AKX Designation fees paid

Free format text: AT BE DE DK FR GB LU NL

17Q First examination report despatched

Effective date: 20030709

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

RIN1 Information on inventor provided before grant (corrected)

Inventor name: REHKLAU, ANDREAS

Inventor name: STAUCH, RUEDIGER

Inventor name: NEUMANN, UWE

Inventor name: LINDE, HANSJUERGEN, PROF. DR.-ING.

Inventor name: KOHLHOFF, CLAUDIA

Inventor name: MAUL, ANDREA

Inventor name: OCKER, FRANK

Inventor name: FAISST, PETER

Inventor name: VORNDRAN, THOMAS

Inventor name: SCHOPPER, RICHARD

Inventor name: GOETTFERT, THOMAS

Inventor name: BEER, RICHARD

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: NESTEC S.A.

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE DE DK FR GB LU NL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20051116

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REF Corresponds to:

Ref document number: 59813191

Country of ref document: DE

Date of ref document: 20051222

Kind code of ref document: P

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20060216

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 20060202

NLV1 Nl: lapsed or annulled due to failure to fulfill the requirements of art. 29p and 29m of the patents act
ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20060930

26N No opposition filed

Effective date: 20060817

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20060915

BERE Be: lapsed

Owner name: NESTEC S.A.

Effective date: 20060930

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20060915

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20090909

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20090910

Year of fee payment: 12

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20091012

Year of fee payment: 12

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20100915

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20110531

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 59813191

Country of ref document: DE

Effective date: 20110401

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20110401

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20100930

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20100915
