- Die Erfindung betrifft einen polyolefinbeschichteten Schichtträger für ein Empfangsmaterial für thermische Farbstoffübertragungsverfahren sowie ein Verfahren zu dessen Herstellung.
- Das System der thermischen Farbstoffübertragung (Dye Diffusion Thermal Transfer "D2T2") ermöglicht die Wiedergabe eines elektronisch erzeugten Bildes in Form einer "Hard Copy". Das Prinzip der thermischen Farbstoffübertragung besteht darin, daß das digitale Bild hinsichtlich der Grundfarben Cyan, Magenta, Gelb und Schwarz aufbereitet und in entsprechende elektrische Signale umgewandelt wird. Diese Signale werden zu einem Thermodrucker weitergeleitet und in Wärme umgesetzt.
- Durch die Wärmeeinwirkung sublimiert der Farbstoff aus der Donorschicht eines im Kontakt mit dem Empfangsmaterial stehenden Farbbandes (Farbblattes) und diffundiert in die Empfangsschicht hinein.
- Ein Empfangsmaterial für thermische Farbstoffübertragung besteht in der Regel aus einem Träger mit auf dessen Vorderseite aufgebrachter Empfangsschicht.
- Als Träger kann eine Kunststoffolie, z. B. Polyesterfilm, ein synthetisches oder ein harzbeschichtetes Papier dienen.
- Die Hauptkomponente der Empfangsschicht ist in der Regel ein thermoplastisches Harz, das eine Affinität zum Farbstoff aus dem Farbband aufweist, wie z. B. Polyester oder Acrylharze.
- Außer einer Empfangsschicht werden oft noch andere Schichten auf die Vorderseite des Trägers aufgebracht, wie z. B. Sperr, Trenn-, Haft- und Schutzschichten.
- An ein Farbstoffempfangsmaterial werden hohe Anforderungen gestellt, deren Erfüllung bei dem übertragenen Bild eine hohe Farbdensität und Bildschärfe (Strichschärfe) sichern soll.
- Aus dem Stand der Technik sind verschiedene Wege zur Optimierung eines Farbstoffempfangsmaterials bekannt, z. B. über den Träger, oder durch das Aufbringen verschiedener Funktionsschichten und/oder durch eine spezifische Auswahl und Zusammensetzung der Empfangsschicht.
- In der Patentschrift US 4,774,224 wird ein Empfangsmaterial beansprucht, dessen polyethylenbeschichtete Papierunterlage eine Oberflächenrauhigkeit (Ra) höchstens 0,191 »m aufweisen muß.
- In einer anderen Patentanmeldung (EP-A-0 407 613 & JP-A-02 229 082) wird ein Empfangsmaterial beschrieben, bei dem der polyethylenbeschichtete Papierträger Rauhigkeitswerte in Höhe von 0,20 bis 4,1 »m aufweist.
- Nachteilig an beiden Empfangsmterialien ist, daß nicht jede polyethylenbeschichtete Papierunterlage mit den beanspruchten Rauhigkeitswerten der PE-Oberfläche sowohl unterhalb als auch oberhalb von 7,5 »inch gute Ergebnisse hinsichtlich der Farbdensität und Bildschärfe des übertragenen Bildes garantiert.
- Der vorliegenden Erfindung liegt nun die Aufgabe zugrunde, einen Schichtträger für ein Empfangsmaterial für thermische Farbstoffübertragungsverfahren zu entwickeln, welcher nach dem Auftragen einer Empfangsschicht ein Empfangsmaterial sicherstellen soll, welches die Erzeugung von Bildern hoher Auflösung (Strichschärfe) und Farbdichte ermöglicht.
- Diese Aufgabe wird dadurch gelöst, daß als Schichtträger für ein Empfangsmaterial für thermische Farbstoffübertragung ein Basispapier mit einer Oberflächenrauhigkeit (Ra)von 4 »m oder weniger und mit einer darauf angeordneten Polyethylenbeschichtung in einer Auftragsmenge von höchstens 30 g/m² verwendet wird.
- Überraschenderweise hat sich herausgestellt, daß entgegen den im Stand der Technik gemachten Behauptungen die Rauhigkeit des Basispapiers eines Schichtträgers für ein Empfangsmaterial für thermische Farbstoffübertragungsverfahren bei der Qualität des später übertragenen Bildes eine Rolle spielt.
- Es hat sich herausgestellt, daß die Einhaltung des Rauhigkeitswertes des Basispapiers von <4 »m und einer Auftragsmenge der Polyolefinbeschichtung von <30 g/m² eine hohe Farbdensität und Auflösung (Strichschärfe) des übertragenen Bildes ermöglicht.
- Dies gilt nicht nur für glänzende Oberflächen des polyolefinbeschichteten Schichtträgers (Ra <0,2 »m), sondern auch für PE-Oberflächen mit größerer Rauhtiefe (> 0,2 »m).
- In einer bevorzugten Ausführung der Erfindung beträgt die Rauhigkeit des Basispapiers 2,5 »m oder weniger.
- In einer anderen bevorzugten Ausführung ist die Auftragsmenge der Polyolefinbeschichtung kleiner als 15 g/m².
- Die Polyolefinbeschichtung kann aus Polyethylen hoher (HDPE) und/oder niedriger Dichte (LDPE) oder aus Polypropylen bestehen. Zusätzlich kann die Polyolefinbeschichtung Pigmente, wie z.B. TiO₂ und andere Zusatzstoffe enthalten.
- Erfindungsgemäß enthält die Polyolefinbeschichtung wenigstens 30 % HDPE, bevorzugt 40 - 80 % HDPE.
- Die Erfindung wird mit Hilfe der nachfolgenden Beispiele näher erläutert.
- In einer Versuchsreihe wurden Basispapiere mit einem Flächengewicht von 135 g/m² und verschiedenen Oberflächenrauhigkeiten beidseitig mit Polyethylen extrusionsbeschichtet.
- Die Vorderseite der Basispapiere wurde mit pigmentiertem Polyethylengemisch (32 % LDPE mit d = 0,934, MFI = 3,0; 42 % HDPE mit d = 0,950 g/cm³, MFI = 7; 13,0 % TiO₂-Masterbatch mit 50 % Rutil 2073 und 50 % LLDPE, MFI = 8,5; 13,0 % Vorgranulat aus 100 T. LDPE, 17 T. eines 10 %igen Ultramarinblaumasterbatch, 11 T. eines 0,2 %igen Echtrosapigmentmasterbatch und 10 T. Stearat), in dem der prozentuale HDPE-Anteil 42 Gew.-% beträgt, in unterschiedlichen Auftragsmengen nach folgendem Schema beschichtet:
Merkmale Beispiele 1a 1b 1c 1d 1e 1f 1g Rauhigkeit des Rohpapiers Ra (»m) 7 4 2,5 0,5 6 0,5 0,5 Auftragsmenge der PE-Beschichtung g/m² 30 30 30 30 12 12 10 - Bei der Extrusionsbeschichtung wurde ein Kühlzylinder mit glänzender Oberfläche gewählt, so daß die Oberfläche der PE-beschichteten Unterlagen eine Rauhtiefe (Ra) von 0,15 »m aufwies.
- Im nächsten Schritt wurde auf die PE-beschichteten Basispapiere eine Empfangsschicht in einer Auftragsmenge von 10 g/m² aufgetragen.
- Die Empfangsschicht wurde aus wäßriger Suspension folgender Zusammensetzung bei einer Maschinengeschwindigkeit von 130 m/min aufgetragen:
Acrylat-Copolymer (Primal HG-44) 40 %ige wäßr. Disp. 41,4 Gew.-% Oxyd. Polyethylen (Südranol 340) 30 %ige wäßr. Disp. 55,2 Gew.-% Fluortensid 1 %ig in H₂O 3,4 Gew.-% - Das nach anschließender Trocknung (110°C, 10 sec) erhaltene Empfangsmaterial wurde unter Anwendung des thermischen Bildübertragungsverfahrens bedruckt und anschließend analysiert. Die Ergebnisse sind in Tabelle 1 zusammengefaßt.
- Basispapier mit einem Flächengewicht von 135 g/m² und unterschiedlicher Oberflächenrauhigkeit wurde nach folgendem Schema PE-beschichtet:
Merkmal Beispiele 2a 2b 2c 2d Rauhigkeit des Rohpapiers Ra (»m) 4 4 4 0,5 Auftragsmenge der PE-Beschichtung (g/m²) 30 15 10 10 - Die PE-Beschichtung der Vorderseite war ein pigmentiertes Polyethylengemisch (21,2 % LDPE mit d = 0,924 g/cm³, MFI 4,5, 50 % HDPE mit d = 0,960 g/cm³, MFI = 6,0; 15,0 % TiO₂-Masterbatch mit 50 % Rutil 2073 und 50 % LLDPE, MFI = 8,5 ; 13,8 % Vorgranulat aus 100 T. LDPE, 17 T. eines 10 %igen Ultramarinmasterbatch, 11 T. eines 0,2 %igen Echtrosapigmentmasterbatch und 10 T. Stearat), in dem der prozentuale HDPE-Anteil 50 Gew.-% beträgt.
- Im nächsten Schritt wurde auf die PE-beschichteten Träger eine Empfangsschicht wie im Beispiel 1 aufgetragen.

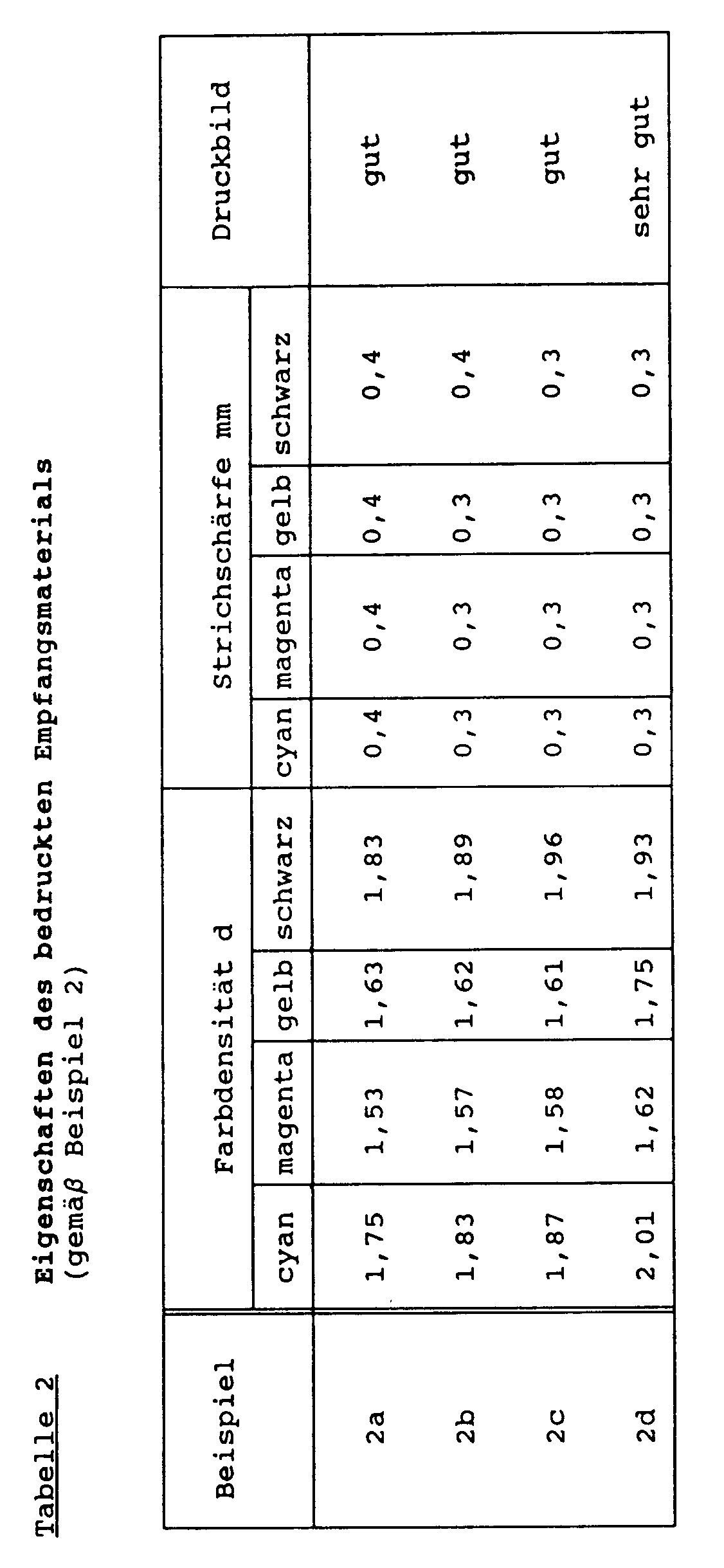

- Die Ergebnisse der anschließenden Analyse der bedruckten Empfangsmaterialien sind in Tabelle 2 zusammengefaßt.
- Die mit einer Bildempfangsschicht versehenen erfindungsgemäßen Schichtträger wurden einem thermischen Bildübertragungsverfahren unterzogen. Hierzu wurde ein Colour Video Printer VY - 25E der Fa. Hitachi eingesetzt unter Anwendung eines Hitachi-Farbbandes. Der Video-Printer hat folgende technische Daten:
Bildspeicher: PAL 1-Vollbild-Speicher Druckbild: 64 Farbton-Bild Bildelemente: 540:620 Punkte Druckzeit: 2 Minuten/Bild - Bei den erhaltenen Druckbildern (Hardcopy) wurden die Farbdensität und die Stichschärfe untersucht.
- Die Densitätsmessungen wurden mit Hilfe eines Densitometers (Original Reflection Densitometer SOS-45) durchgeführt. Die Messungen erfolgten für die Grundfarben Cyan, Magenta, Gelb und Schwarz.
- Die Strichschärfe wurde an Hand von in den Grundfarben geprinteten Testbildern ermittelt. Das Testbild zeigt gerade Linien, die sowohl horizontal als auch vertikal geprintet sind. Die Messung erfolgt mit einem Fadenzähler an drei Meßstellen. Daraus wird das arithmetische Mittel berechnet. Je kleiner der gemessene Wert der Strichbreite ist, desto höher ist die Schärfe des Bildes.
- Außer den o.g. Messungen wurden die Druckbilder visuell begutachtet und das Auftreten von Ungleichmäßigkeiten auf der Bildoberfläche, wie z.B. das Auftreten weißer Punkte sog. "Missing dots" (keine Farbstoffaufnahme) zur Beurteilung der Bildqualität herangezogen.
- Die in den Tabellen 1 und 2 aufgeführten Ergebnisse zeigen, daß mit dem erfindungsgemäß hergestellten Schichtträger ein Bildempfangsmaterial erzeugt werden kann, welches eine höhere Farbdensität und Bildschärfe der gedruckten Bilder im Vergleich zum herkömmlichen Empfangsmaterial aufweist.
Claims (12)
- Schichtträger für ein Empfangsmaterial für thermische Farbstoffübertragungsverfahren, bestehend aus einem Basispapier und einer darauf angeordneten Polyolefinbeschichtung, dadurch gekennzeichnet, daß die Rauhigkeit (Ra) des Basispapiers höchstens 4 »m beträgt und die auf dem Basispapier angeordnete Polyolefinbeschichtung in einer Auftragsmenge von höchstens 30 g/m² aufgetragen ist.
- Schichtträger nach Anspruch 1, dadurch gekennzeichnet, daß die Rauhigkeit des Basispapiers 2,5 »m oder weniger beträgt.
- Schichtträger nach Anspruch 1 und 2, dadurch gekennzeichnet, daß die Polyolefinbeschichtung eine Polyethylenbeschichtung ist, deren Auftragsmenge kleiner als 15 g/m² ist.
- Schichtträger nach Anspruch 1 bis 3, dadurch gekennzeichnet, daß die Polyolefinbeschichtung wenigstens 30 % HDPE enthält.
- Schichtträger nach Anspruch 4, dadurch gekennzeichnet daß die Polyolefinbeschichtung 40 - 80 % HDPE enthält.
- Schichtträger nach Anspruch 1 bis 5, dadurch gekennzeichnet, daß die Polyolefinbeschichtung zusätzlich Pigmente enthält.
- Schichtträger nach Anspruch 6, dadurch gekennzeichnet, daß das Pigment Titandioxid ist.
- Verfahren zur Herstellung eines Schichtträgers für ein Empfangsmaterial für thermische Farbstoffübertragung, der aus einem polyolefinbeschichteten Basispapier besteht, dadurch gekennzeichnet, daß die Polyolefinbeschichtung in einer Auftragsmenge von höchstens 30 g/m² auf ein Basispapier mit einer Oberflächenrauhigkeit (Ra) von höchstens 4 »m aufgetragen wird.
- Verfahren nach Anspruch 8, dadurch gekennzeichnet daß die Rauhigkeit des Basispapiers 2,5 »m oder weniger beträgt.
- Verfahren nach Anspruch 8 und 9, dadurch gekennzeichnet, daß die Polyolefinbeschichtung eine Polyethylenbeschichtung ist, deren Auftragsmenge kleiner als 15 g/m² ist.
- Verfahren nach Anspruch 8 bis 10, dadurch gekennzeichnet, daß die Polyolefinbeschichtung wenigstens 30 % HDPE enthält.
- Verfahren nach Anspruch 8 bis 11, dadurch gekennzeichnet, daß die Polyolefinbeschichtung zusätzlich Titandioxid enthält.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| DE4105804 | 1991-02-23 | ||
| DE4105804A DE4105804C1 (de) | 1991-02-23 | 1991-02-23 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| EP0501011A1 EP0501011A1 (de) | 1992-09-02 |
| EP0501011B1 true EP0501011B1 (de) | 1995-05-17 |
Family
ID=6425794
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| EP91117121A Expired - Lifetime EP0501011B1 (de) | 1991-02-23 | 1991-10-08 | Schichtträger für ein Empfangsmaterial für thermische Farbstoffübertragungsverfahren |
Country Status (5)
| Country | Link |
|---|---|
| US (1) | US5221583A (de) |
| EP (1) | EP0501011B1 (de) |
| JP (1) | JPH06340182A (de) |
| DE (1) | DE4105804C1 (de) |
| ES (1) | ES2071882T3 (de) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE19631889A1 (de) | 1996-08-07 | 1998-02-12 | Pelikan Scotland Ltd | Farbtransferband |
| EP0890447B1 (de) * | 1997-07-11 | 2004-06-02 | Dai Nippon Printing Co., Ltd. | Bildempfangsblatt für thermischen Übertragungsdruck und Herstellungsverfahren dafür |
| JP2007229985A (ja) | 2006-02-28 | 2007-09-13 | Fujifilm Corp | 感熱転写受像シート |
Family Cites Families (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE3716269C2 (de) * | 1987-05-15 | 1993-12-09 | Schoeller Felix Jun Papier | Wasserfester Schichtträger für lichtempfindliche Aufzeichnungsmaterialien |
| EP0578271B1 (de) * | 1989-01-30 | 1996-10-16 | Dai Nippon Insatsu Kabushiki Kaisha | Bildempfangs-Substrat |
| US5143904A (en) * | 1989-07-18 | 1992-09-01 | Oji Paper Co., Ltd | Thermal transfer dye image-receiving sheet |
-
1991
- 1991-02-23 DE DE4105804A patent/DE4105804C1/de not_active Expired - Lifetime
- 1991-10-08 EP EP91117121A patent/EP0501011B1/de not_active Expired - Lifetime
- 1991-10-08 ES ES91117121T patent/ES2071882T3/es not_active Expired - Lifetime
-
1992
- 1992-01-24 US US07/825,639 patent/US5221583A/en not_active Expired - Lifetime
- 1992-02-21 JP JP4034645A patent/JPH06340182A/ja active Pending
Also Published As
| Publication number | Publication date |
|---|---|
| US5221583A (en) | 1993-06-22 |
| JPH06340182A (ja) | 1994-12-13 |
| DE4105804C1 (de) | 1992-07-30 |
| EP0501011A1 (de) | 1992-09-02 |
| ES2071882T3 (es) | 1995-07-01 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| DE69202158T2 (de) | Bildempfangsschicht für Übertragung durch Wärme. | |
| EP0445327B1 (de) | Aufzeichnungsmaterial für das Tintenstrahldruck-Verfahren | |
| DE69224498T2 (de) | Dämpfende Empfangs-Zwischenschicht in einem thermischen Farbstoffübertragungs-verfahren | |
| DE69211265T2 (de) | Veränderbares Tintenstrahlaufzeichnungsmedien | |
| EP0631881B1 (de) | Aufzeichnungsblatt für Ink-Jet-Druckverfahren | |
| EP0631880B1 (de) | Aufzeichnungsblatt für Ink-Jet-Druckverfahren | |
| DE3151471C2 (de) | ||
| DE3877908T2 (de) | Auf thermischem wege uebertragbare, im nahen infrarot absorbierende farbstoffe. | |
| EP0590322B1 (de) | Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung | |
| DE3537706A1 (de) | Aufzeichnungsmaterial und aufzeichnungsverfahren unter verwendung dieses materials | |
| EP0806299A2 (de) | Aufzeichnungsmaterial für Tintenstrahl-Druckverfahren | |
| DE60026256T2 (de) | Thermofarbband für den Thermotransferdruck sowie dessen Herstellung | |
| EP0514633B1 (de) | Aufzeichnungsmaterial für das Tintenstrahlaufzeichnungsverfahren | |
| EP0405248B1 (de) | Bildempfangsmaterial für thermische Farbstoffübertragung | |
| DE69033287T2 (de) | Thermische Farbbildübertragungsempfangsschicht | |
| EP0539678B1 (de) | Aufzeichnungsmaterial für das ink jet-Verfahren | |
| DE69027102T2 (de) | Substrat für ein wärmeempfindliches Aufzeichnungspapier | |
| DE3518854C2 (de) | ||
| DE4105804C1 (de) | ||
| DE69304027T2 (de) | Farbstoffempfangselement für thermische Übertragung | |
| DE68928872T2 (de) | Schutzschichtübertragungsblatt | |
| DE3612860A1 (de) | Aufzeichnungsmaterial | |
| DE69109647T2 (de) | Bedruckbarer Bogen zur Herstellung von Sicherheitsdokumenten mit einem Mittel gegen Nachahmung oder für Beglaubigung. | |
| DE69403557T2 (de) | Thermische Farbstoffübertragungsempfangsschicht | |
| DE69003285T2 (de) | Thermischer Übertragungsdruck. |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PUAI | Public reference made under article 153(3) epc to a published international application that has entered the european phase |
Free format text: ORIGINAL CODE: 0009012 |
|
| AK | Designated contracting states |
Kind code of ref document: A1 Designated state(s): AT BE CH DE DK ES FR GB GR IT LI LU NL SE |
|
| 17P | Request for examination filed |
Effective date: 19920922 |
|
| 17Q | First examination report despatched |
Effective date: 19940301 |
|
| RBV | Designated contracting states (corrected) |
Designated state(s): BE CH ES FR GB IT LI NL |
|
| REG | Reference to a national code |
Ref country code: DE Ref legal event code: 8566 |
|
| ITF | It: translation for a ep patent filed | ||
| GRAA | (expected) grant |
Free format text: ORIGINAL CODE: 0009210 |
|
| AK | Designated contracting states |
Kind code of ref document: B1 Designated state(s): BE CH ES FR GB IT LI NL |
|
| ET | Fr: translation filed | ||
| REG | Reference to a national code |
Ref country code: ES Ref legal event code: FG2A Ref document number: 2071882 Country of ref document: ES Kind code of ref document: T3 |
|
| GBT | Gb: translation of ep patent filed (gb section 77(6)(a)/1977) |
Effective date: 19950614 |
|
| PLBE | No opposition filed within time limit |
Free format text: ORIGINAL CODE: 0009261 |
|
| STAA | Information on the status of an ep patent application or granted ep patent |
Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT |
|
| 26N | No opposition filed | ||
| REG | Reference to a national code |
Ref country code: GB Ref legal event code: IF02 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: CH Payment date: 20091026 Year of fee payment: 19 Ref country code: ES Payment date: 20091023 Year of fee payment: 19 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: NL Payment date: 20091016 Year of fee payment: 19 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: IT Payment date: 20091028 Year of fee payment: 19 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: BE Payment date: 20091130 Year of fee payment: 19 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: FR Payment date: 20101104 Year of fee payment: 20 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: GB Payment date: 20101021 Year of fee payment: 20 |
|
| BERE | Be: lapsed |
Owner name: FELIX *SCHOELLER JR. PAPIERFABRIK G.M.B.H. & CO. K Effective date: 20101031 |
|
| REG | Reference to a national code |
Ref country code: NL Ref legal event code: V1 Effective date: 20110501 |
|
| REG | Reference to a national code |
Ref country code: CH Ref legal event code: PL |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: LI Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20101031 Ref country code: CH Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20101031 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: NL Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20110501 Ref country code: BE Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20101031 |
|
| REG | Reference to a national code |
Ref country code: GB Ref legal event code: PE20 Expiry date: 20111007 |
|
| REG | Reference to a national code |
Ref country code: ES Ref legal event code: FD2A Effective date: 20111118 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: IT Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20101008 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: ES Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES Effective date: 20101009 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: GB Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION Effective date: 20111007 |
