Abstract

Die vorliegende Erfindung betrifft neue Platin(II)komplexe mit dreizähnigen dianionischen Liganden und mit neutralen einzähnigen Liganden der allgemeinen Formeln (I) oder (II) als Triplett-Emitter für die Verwendung in organischen Licht emittierenden Dioden (OLEDs), ein Verfahren zur Herstellung der Platin(II)komplexe und die Verwendung der Platin(II)komplexe als Emitter in OLEDs.

Description

  • Die vorliegende Erfindung betrifft neue Platin(II)komplexe mit dreizähnigen dianionischen Liganden als Triplett-Emitter für die Verwendung in organischen Licht emittierenden Dioden (OLEDs), ein Verfahren zur Herstellung der Platin(II)komplexe und die Verwendung der Platin(II)komplexe als Emitter in OLEDs.
  • Elektrolumineszierende Verbindungen stellen als Emitter das Kernstück organischer Leuchtdioden (OLEDs) dar. Die Emitter werden im Allgemeinen eingebettet in oder chemisch gebunden an Materialien, die so beschaffen sind, dass geeignete gegensätzlich geladene Ladungsträger erzeugt und transportiert werden können, welche bei ihrem Zusammentreffen Exzitonen bilden. Die Exzitonen übertragen ihre Überschussenergie auf die jeweilige elektrolumineszierende Verbindung, die daraufhin in einen elektronisch angeregten Zustand übergehen kann, der unter Vermeidung von strahlungslosen Deaktivierungsschritten durch Lichtemission möglichst vollständig in den zugehörigen Grundzustand umgewandelt wird.
  • Die elektrolumineszierenden Verbindungen können entweder einen Singulett- oder einen Triplett-Zustand als elektronisch angeregten Zustand aufweisen, der dann zur Lichtemission führt. Im Fall der Lichtemission aus einem angeregten Singulett-Zustand bezeichnet man dies als Fluoreszenz, bei der Emission aus einem Triplett-Zustand wird dies Phosphoreszenz genannt. Aufgrund der Spinstatistik werden beide Zustände jedoch in einem Verhältnis von 1:3 besetzt, so dass sich bei der Fluoreszenz eine maximale Emissionsausbeute von 25% ergibt. Bei der Triplett-Emission können im Gegensatz dazu sämtliche Exzitonen zur Umwandlung in Licht genutzt werden, so dass die innere Quantenausbeute einen Wert von bis zu 100% erreichen kann, wenn strahlungslose Prozesse keine Rolle spielen. Aus diesem Grund sind Triplett-Emitter grundsätzlich effizienter und werden als besser geeignet angesehen, in organischen Leuchtdioden verwendet zu werden.
  • Bekannte Triplett-Emitter sind vornehmlich Übergangsmetall-organische Verbindungen, wobei sich solche als vielversprechend herausgestellt haben, die ein Schwermetall aus den Gruppen 6 bis 11 des Periodensystems als Zentralatom und vorwiegend π-Elektronen- reiche Liganden aufweisen. Dennoch sind bisher nur wenige Verbindungen bekannt, die eine sehr hohe Lichtausbeute von nahezu 100% aufweisen, da häufig strahlungslose Konkurrenzprozesse auftreten.
  • So sind beispielsweise aus der WO 2009/111299 A2 Platin(II)komplexe bekannt, die einen asymmetrischen dreizähnigen monoanionischen Liganden und einen anionischen einzähnigen Liganden aufweisen. Der dreizähnige Ligand umfasst drei aneinander gebundene Aromatensysteme, von denen zwei Aromaten über eine Brücke „V” miteinander verbrückt sind. Die dreizähnigen Liganden können entweder vom N^N^N-Typ oder vom N^N^C-Typ sein, so dass sie entweder über drei Stickstoffatome an das zentrale Platin(II)atom koordinieren oder über zwei Stickstoff und ein Kohlenstoffatom. Ähnliche Platinkomplexe sind auch aus der US 2007/0296329 A1 bekannt. Hier wird ein dreizähniger monoanionischer N^N^N-Ligand und ein einzähniger anionischer Ligand an das zentrale Platinatom koordiniert.
  • Es besteht jedoch weiterhin Bedarf, Triplett-Emitter zu finden, die neben einer hohen Quantenausbeute eine lange Emissionsdauer aufweisen bei passender Emissionsfarbe und -farbreinheit.
  • Aufgabe der vorliegenden Erfindung ist es daher, neue Platinkomplexe bereit zu stellen, die neben einer sehr guten Lumineszenzquantenausbeute bei gleichzeitig langer Emissionsdauer eine passende Emissionsfarbe aufweisen und eine hohe Emissionsfarbreinheit ermöglichen. Daneben soll im Hinblick auf einen industriellen Einsatz eine Herstellung der Triplett-Emitter ohne die Notwendigkeit von aufwendigen Schutzgas-Bedingungen möglich sein. Zudem soll der Platin(II)komplex derart stabil sein, dass er gut in den entsprechenden Anwendungen verarbeitbar ist. Beispielsweise sollte der Platinkomplex sublimierbar sein.
  • Diese Aufgabe wird erfindungsgemäß gelöst durch einen Platin(II)komplex umfassend einen dianionischen dreizähnigen N^N^C oder einen dianionischen dreizähnigen N^N^N Liganden und einen einzähnigen neutralen Liganden L der allgemeinen Formel (I) oder (II)
    Figure 00030001
    Figure 00040001
    wobei
    X1, X2, X3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X1, X2, X3 ein C-Atom ist,
    X4, X5, X6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    X7, X8, X9 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X7, X8, X9 ein C-Atom ist,
    Y1, Y2, Y3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    Y4, Y5, Y6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    Z1, Z2, Z3, Z4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    R1–R19 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten, und
    L1, L2 neutrale monoatomare oder polyatomare einzähnige Liganden sind.
  • Mit den erfindungsgemäßen Platin(II)komplexen ist es vorteilhafterweise möglich, aufdampfbare, emissionsfähige monomere Spezies zu erhalten. Es wurde bereits gezeigt, dass in Abwesenheit von mindestens einem Kohlenstoffatom anstelle von X1, X2, X3 Verbindungen entstehen, welche nur aus dem Aggregatzustand emittieren und aufgrund ihrer Instabilität nicht sublimierbar sind. Mit den erfindungsgemäßen Platin(II)komplexen gerben sich mithin sowohl Vorteile in Bezug auf die Herstellung, die in Gegenwart von Sauerstoff und Wasser erfolgen kann, als auch in Bezug auf die Emissionseigenschaften und auf die Verarbeitbarkeit der Emitter-Verbindungen.
  • In einer bevorzugten Ausgestaltung der Erfindung sind Y1, Y2 und Y3 und Y4, Y5 und Y6 C-Atome.
  • In einer weiteren Ausführungsform der vorliegenden Erfindung können die Reste R4, R5 und R6 und R13, R14 und R15 Wasserstoffatome sein.
  • Die Einführung verschiedener Substituenten Rn beeinflusst in erster Linie die Löslichkeit und die Aggregationstendenz der erfindungsgemäßen Platin(II)komplexe. In dieser Hinsicht sind sperrige Substituenten sehr nützlich bei der Verhinderung der Aggregation, was die Verarbeitbarkeit und auch die Verringerung von unerwünschten emissionslosen Konkurrenzprozessen positiv beeinflusst. Dies gilt in besonderer Weise für sperrige Adamantylgruppen, welche in vorteilhafter Weise für eine erhöhte Löslichkeit sorgen und die Aggregation erschweren. In Experimenten konnte zudem gezeigt werden, dass beispielsweise Toluoylgruppen die Emission etwas ins Rote verschieben, während Trifluormethylgruppenn die Emission ins Blaue verschieben. Somit haben auch die Substituenten Rn einen gewissen Einfluss auf die Emissionsfarbe des erfindungsgemäßen Platin(II)komplexes.
  • Weiterhin bevorzugt können die Variablen X1 und X3 und X7 und X9 der Formeln (I) und (II) N-Atome sein.
  • Vorzugsweise kann mindestens ein Atom der Gruppe X4, X5, und X6, in einer weiteren Ausgestaltung der Erfindung ein N-Atom sein, und insbesondere sind mindestens zwei Atome der Gruppe N-Atome.
  • Die Variation von Xn ermöglicht auch die Anpassung der HOMO-LUMO Lagen, welche unmittelbaren Einfluss auf die die Emissionsfarbe, die Photolumineszenzquantenausbeute und die Lebensdauern der angeregten Zustände haben und daher eine Optimierung dieser Eigenschaften erlaubt.
  • Als besonders vorteilhaft haben sich solche dreizähnigen Liganden herausgestellt, die anionische Triazol-Einheiten aufweisen. Die starke sigma-Donation der anionischen Triazol-Einheiten erhöht die energetische Lage der d-d Zustände, wodurch nicht-radiative Deaktivierungen reduziert werden, wodurch für die hohe Photolumineszenzquantenausbeute erreicht werden kann.
  • In einer weiteren bevorzugten Ausführungsform der vorliegenden Erfindung kann mindestens ein Atom der Gruppe Z1, Z2, Z3 und Z4 ein C-Atom sein, bevorzugt sind mindestens zwei Atome C-Atome und besonders bevorzugt sind mindestens drei Atome C-Atome.
  • Der zentrale Pyridinring fungiert als pi-Akzeptor, was für intra-ligand und/oder metal-to-ligand charge transfer Zustände notwendig ist. Gerade in Kombination mit den als bevorzugt identifizierten Triazol-Einheiten ist ein zentraler Pyridinring als Bestandteil des dreizähnigen dianionischen Liganden für die hauptsächlich Liganden-zentrierte Emission verantwortlich. Eine partielle Beimischung von metal-to-ligand-charge-transfer Zuständen verursacht das sogenannte Spin-orbit-coupling und ermöglicht somit die bevorzugte Triplett Emission.
  • Weiterhin bevorzugt kann L1, L2 gewählt sein aus der Gruppe der linearen oder verzweigten, chiralen oder achiralen, 2 bis 18 Kohlenstoffatome enthaltenden aliphatischen oder alicyclischen Alkyl-, Aryl-, Ether-, Ester-, Säure-, Amin-, Sulfoxid-, Thioether-, Amid-, Phosphin- oder heterocyclischen neutralen Reste, bevorzugt Ethyl, n-Propyl, n-Butyl, t-Butyl, iso-Propyl, Hexyl, F(CF2)m(CH2)n- (m = 1–10, n = 0–4), F(CF2)m(CH2)nC6H4- (m = 1–10, n = 0–4), Phenyl, Chlorphenyl, Tolyl, Anisyl, Trifluoromethylphenyl, Benzyl, Fluorenyl, Cyclohexyl, Menthyl, Allyl, Hydroxyphenyl, Pentaflurophenyl, Carboxyphenyl, Naphthyl, Adamantyl, Pyridyl, Furyl, Bis-(trifluoromethyl)-phenyl, Carben, N-heterocyklische Carben, Imidazolyl, Pirazinyl, Pyrimidyl, Phosphinyl, Azolyl, Diazolyl, Triazolyl, Tetrazolyl Liganden.
  • Die Einführung verschiedener einzähniger Liganden L beeinflusst in erster Linie die Löslichkeit und die Aggregationstendenz der erfindungsgemäßen Platin(II)komplexe. In dieser Hinsicht sind sperrige Substituenten sehr nützlich bei der Verhinderung der Aggregation, was die Verarbeitbarkeit und auch die Verringerung von unerwünschten emissionslosen Konkurrenzprozessen positiv beeinflusst. Dies gilt in besonderer Weise für sperrige Adamantylgruppen und Triphenylphosphingruppen, welche in vorteilhafter Weise für eine erhöhte Löslichkeit sorgen und die Aggregation erschweren.

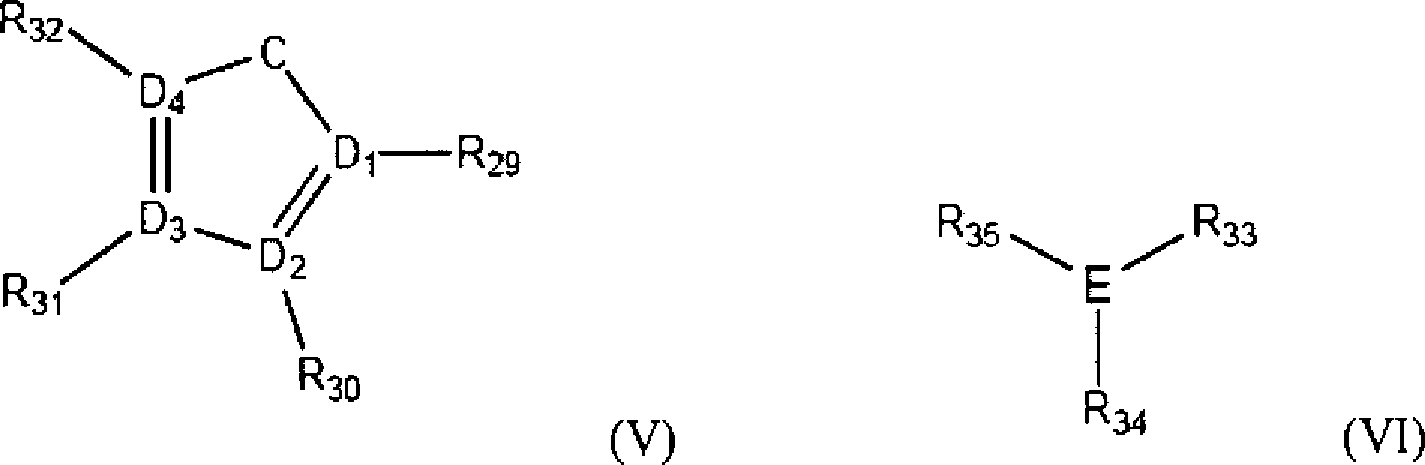

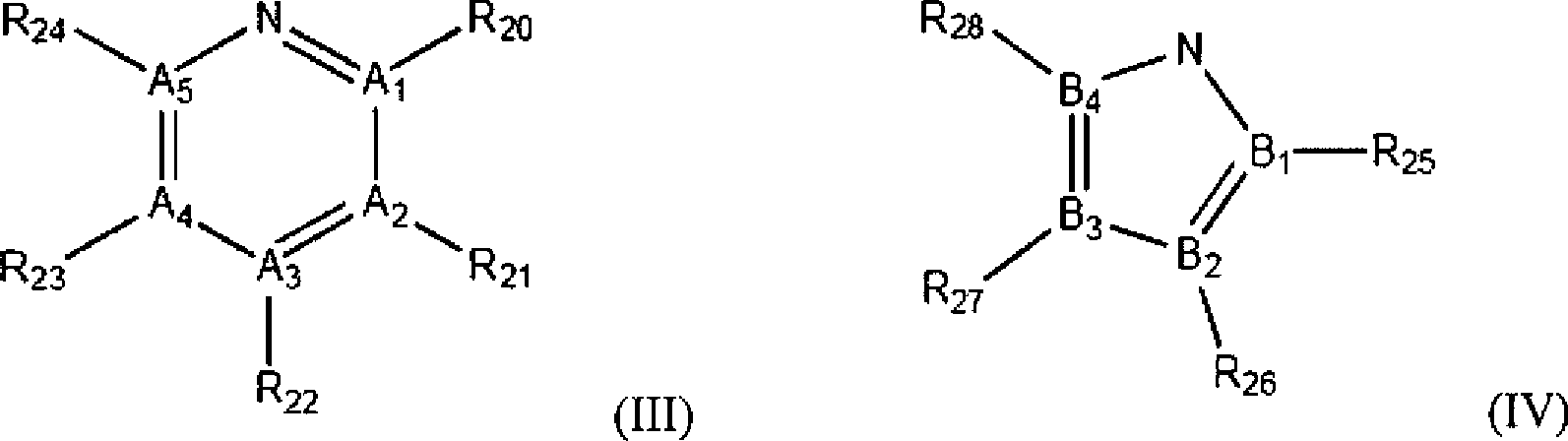

  • In einer weiteren bevorzugten Ausführungsform der vorliegenden Erfindung kann L1, L2 gewählt sein aus der Gruppe der neutralen Verbindungen der folgenden allgemeinen Formeln (III), (IV), (V), und (VI):
    Figure 00070001
    Figure 00080001
    wobei
    A1, A2, A3, A4, A5 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    B1, B2, B3, B4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    D1, D2, D3, D4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    E N oder P ist, und
    R20–R35 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten.
  • Die Erfindung betrifft weiterhin ein Verfahren zur Herstellung von Platin(II)komplexen der allgemeinen Formel (I) oder der allgemeinen Formel (II) umfassend die Schritte:
    • – Umsetzung einer dianionischen dreizähnigen N^N^N-Ligandkomponente (III)
      Figure 00080002
      oder einer dianionischen dreizähnigen N^N^C-Ligandkomponente (IV)
      Figure 00090001
      mit einer einzähnigen neutralen Ligandkomponente L und einer Pt(II)-Salzkomponente in einer Eintopf-Synthese,

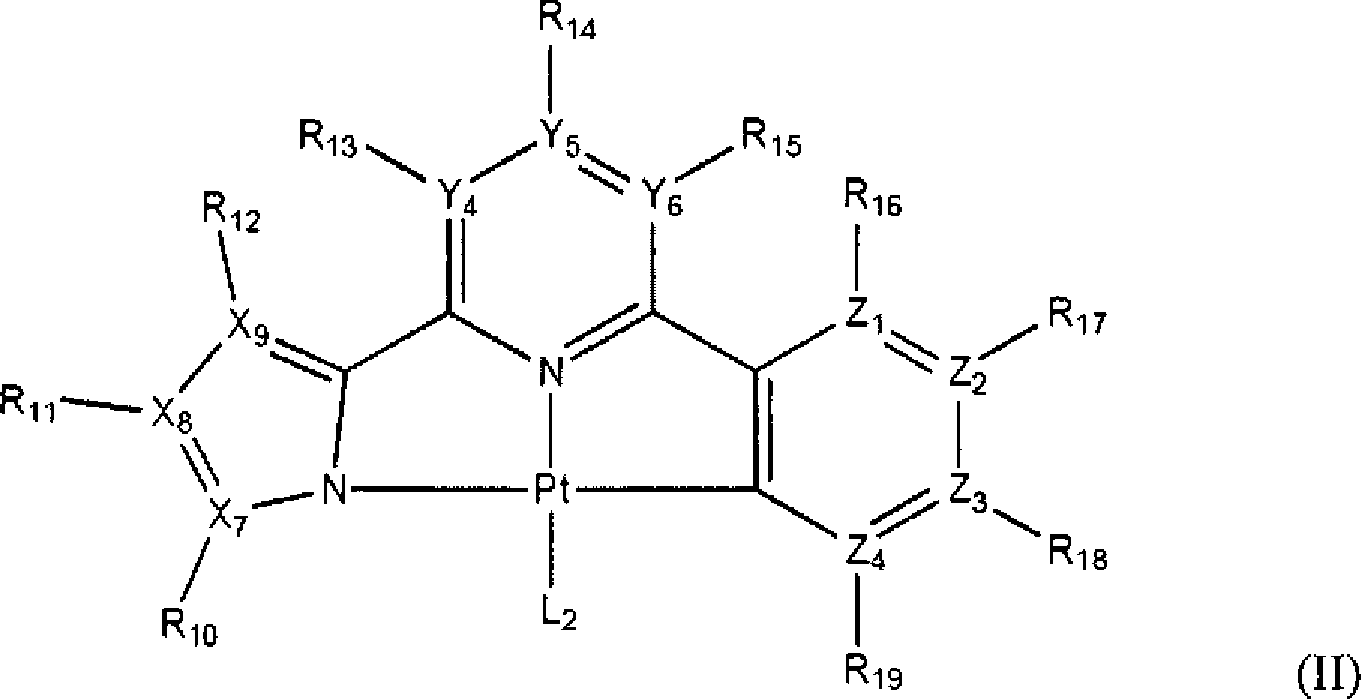

    • – zu einem Platin(II)komplex der allgemeinen Formel (I) oder (II)
      Figure 00090002
      Figure 00100001
    wobei
    X1, X2, X3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X1, X2, X3 ein C-Atom ist,
    X4, X5, X6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    X7, X8, X9 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X7, X8, X9 ein C-Atom ist,
    Y1, Y2, Y3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    Y4, Y5, Y6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    Z1, Z2, Z3, Z4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S,
    R1–R19 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten, und
    L1, L2 neutrale monoatomare oder polyatomare einzähnige Liganden sind.
  • Das erfindungsgemäße Verfahren zur Herstellung der Platin(II)komplexe umfasst eine einfach auszuführende Eintopf-Synthese, welche im Gegensatz zu den Herstellungsverfahren vieler bisher bekannter Triplett-Emitter sogar in Gegenwart von Luftsauerstoff und Wasser durchgeführt werden kann. Somit entfällt die Notwendigkeit zum Arbeiten unter Schutzgasatmosphäre, was die Herstellungskosten erheblich senken kann und einen industriellen Maßstab der Herstellung erlaubt.
  • Das erfindungsgemäße Verfahren zur Herstellung der neuen Platin(II)komplexe kann an folgendem Schema verdeutlicht werden:
    Figure 00110001
  • Bei dem erfindungsgemäßen Verfahren kann als dreizähnige Ligandkomponente bevorzugt eine Verbindung ausgewählt aus der Gruppe 2,6-Bistriazolpyridinverbindungen, 2-Triazolyl-6-Tetrazolyl-Pyridinverbindungen, 2-Triazolyl-6-Benzimidazolyl-Pyridinverbindungen, 2-Triazolyl-6-Phenyl-Pyridinverbindungen eingesetzt werden.
  • In einer weiteren bevorzugten Ausgestaltung des erfindungsgemäßen Verfahrens kann als Platin(II)-Salzkomponente PtCl2(dmso)2 oder K2PtCl4 eingesetzt werden.
  • Vorzugsweise kann in einer weiteren Ausführungsform des Verfahrens eine nicht nukleophile Hilfsbase bei der Umsetzung zugesetzt werden.
  • Beispielsweise kann als nicht nukleophile Hilfsbase Natriummethanolat, Triethylamin, Diisopropylethylamin, Lithiumdiisopropylamid, Buthyllithium, Natriumhydrid, Kaliumhydrid, Caesiumhydrid, Natriumhydroxid, Kaliumhydroxid, Caesiumhydroxid, Natriumkarbonat, Natriumkarbonat, Caesiumkarbonat in dem erfindungsgemäßen Verfahren eingesetzt werden.
  • Das optimale molare Verhältnis dreizähniger Ligand/Metall hängt vom jeweiligen System ab und sollte in der Regel zwischen 0,5:1 und 10:1, bevorzugt zwischen 1:1 und 2:1 liegen.
  • In einer weiteren besonders bevorzugten Ausgestaltung des erfindungsgemäßen Verfahrens kann die Umsetzung in Gegenwart von Wasser erfolgen.
  • Dies bietet insbesondere für eine industrielle Produktion erhebliche Vorteile. Die an der Herstellungsreaktion beteiligten Reaktanden und die erfindungsgemäßen Platin(II)komplexe sind bevorzugt gegenüber Wasser stabil, was eine aufwendige Reaktionsführung unter Schutzgasatmosphäre erübrigt.
  • Weiterhin bevorzugt sind Y1, Y2 und Y3 und Y4, Y5 und Y6 in einer bevorzugten Ausgestaltung des erfindungsgemäßen Verfahrens C-Atome, X1 und X3 und X7 und X9 sind N-Atome und mindestens ein Atom der Gruppe X4, X5, und X6 ist ein N-Atom. Insbesondere bevorzugt sind mindestens zwei Atome der Gruppe N-Atome.
  • Auch in diesem Fall können die Herstellungsbedingungen des erfindungsgemäßen Verfahrens besonders mild gewählt werden und die Gewinnung bzw. Aufreinigung durch Ausfallen und Umkristallisieren ist auch in einem industriellen Maßstab gut und ohne großen Aufwand durchführbar.
  • Vorzugsweise können die Platin(II)komplexe der vorliegenden Erfindung als Triplett-Emitter in organischen Licht emittierenden Dioden (OLEDs) Verwendung finden. Insbesondere ihre Verwendung für die Herstellung von sehr farbenreinen grünen OLEDs mit hoher Photolumineszenz-Quantenausbeute zeigt sehr gute Ergebnisse.
  • Ausgewählte emissionsrelevante Eigenschaften der erfindungsgemäßen Platin(II)komplexe sind beispielhaft für den Komplex des Beispiels 1 in den nachfolgen wiedergegebenen Kurven dargestellt.
  • In 1 wird die j-V-Charakteristik des Komplexes (1) gezeigt.
  • In 2 wird die Lumineszenz-Spannungs-Charakteristik des Komplexes (1) gezeigt.
  • In 3 wird die Effizienz der Emission des Komplexes (1) in cd/A gegen die Helligkeit in cd/m2 gezeigt.
  • In 4 wird die Effizienz der Emission des Komplexes (1) in lm/W gegen die Helligkeit in cd/m2 gezeigt.
  • In 5 wird das Emissionsspektrum des Komplexes (1) bei 8 V gezeigt.
  • Die Erfindung wird mit den folgenden Beispielen weiter beschrieben, ohne darauf beschränkt zu sein.
  • Beispiele:

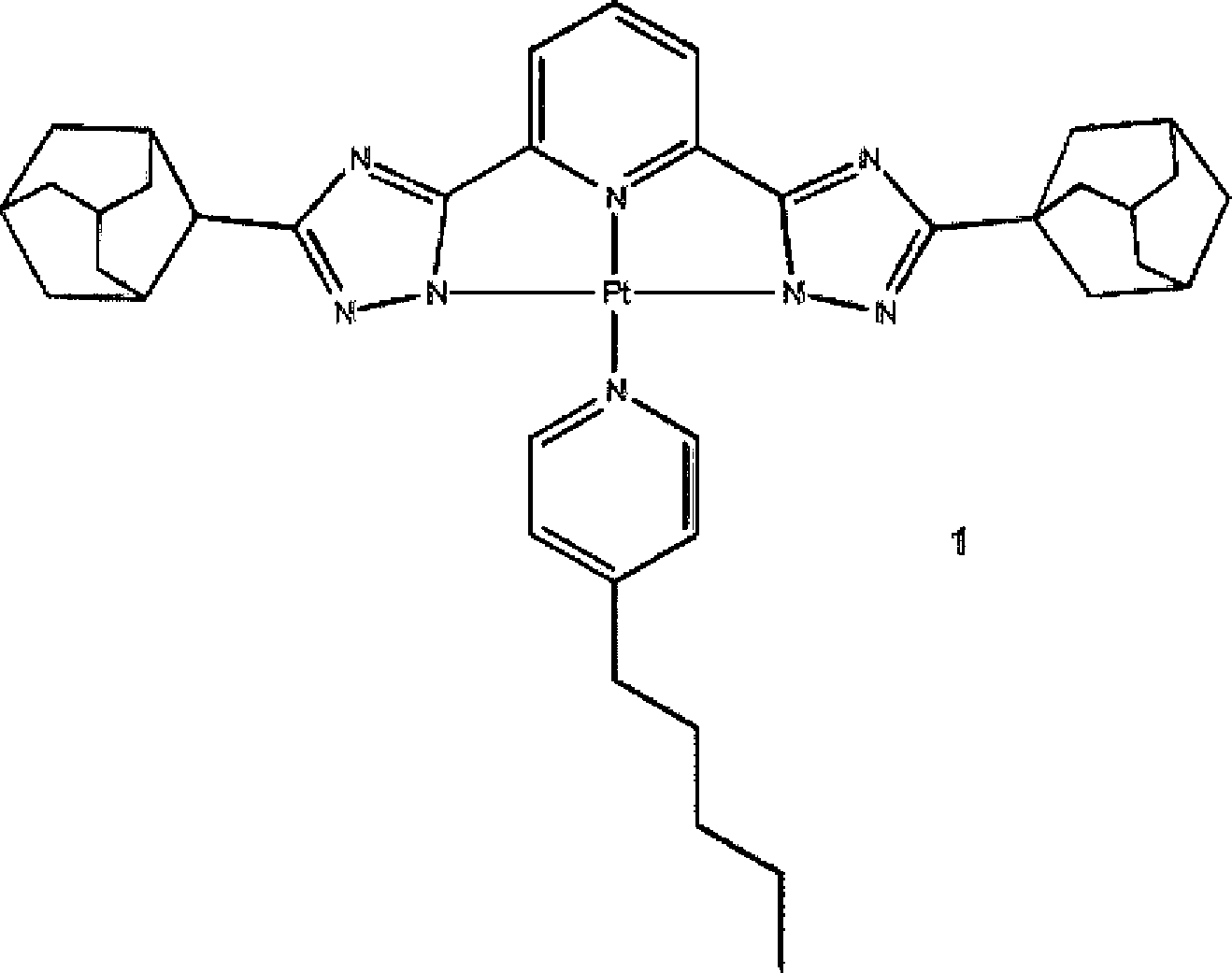

  • Beispiel 1: Herstellung von [BisAdaTazPy Pt Amylpy] (1)
    Figure 00140001
  • Der dreizähnige dianionische Ligand (1a) der Verbindung (1) wurde, ausgehend von 2,6-Dicyanopyridin, entsprechend einer angepassten Synthese nach folgender Publikation durchgeführt: Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093.
  • Ligand 1a
    • 1H NMR (300 MHz, DMSO) δ 8.08 (s, 2H), 8.07–7.99 (m, 1H), 4.50 (s, 2H), 2.05 (s, 6H), 2.02 (s, 12H), 1.76 (s, 12H).
    • MS (ESI+, MeOH) m/z calc. for [M + H]+: 482.30, found: 482.3026 ([M + H]+).
  • Herstellung des Komplexes (1)
  • Bei der Synthese des Komplexes (1) wurden ein Äquivalent des dreizähnigen Liganden (1a) (4 g, 1,1 eq.) und ein Äquivalent des einzähnigen (1,13 g, 1 eq.) Liganden mit einem Äquivalent PtCl2(dmso)2 (3,2 g, 1 eq.) in 110 mL einer Lösung von 2-Methoxy-ethanol und Wasser (3:1) über Nacht auf 83°C erhitzt. Die Reinigung des mit Wasser ausgefällten Produktes erfolgte durch Säulenchromatographie auf Aluminiumoxid, Dichlormethan:Methanol (99:1) mit anschließender Umkristallisierung aus Dichlormethan-Hexan.
    1H NMR (400 MHz, CD2Cl2) δ 10.01 (dd, J = 5.4, 1.3 Hz, 2H), 7.87 (dd, J = 8.1, 7.7 Hz, 1H), 7.58 (d, J = 7.9 Hz, 2H), 7.43 (d, J = 6.7 Hz, 2H), 2.81–2.70 (m, 2H), 2.10 (s, 14H), 1.82 (s, 12H), 1.74 (s, 3H), 1.57 (s, 6H), 1.42–1.33 (m, 4H).
    MS (ESI+, MeOH) m/z calc. für [M + H]+: 824.37, gefunden: 824.3721 ([M + H]+), calc. für [M + Na]+: 846.35, gefunden: 846.3505 ([M + Na]+). Anal. calc. für C39H48N8Pt: C 56.85, H 5.87, N 13.60; gefunden: C 56.51, H 5.73, N 13.53.
  • Beispiel 2: Herstellung von [BisAdaTazPy Pt PPh3] (2)
    Figure 00150001
  • Der dreizähnige dianionische Ligand (1a) der Verbindung (2) wurde, ausgehend von 2,6-Dicyanopyridin, entsprechend einer angepassten Synthese nach folgender Publikation durchgeführt: Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093.
  • Ligand 1a
    • 1H NMR (300 MHz, DMSO) δ 8.08 (s, 2H), 8.07–7.99 (m, 1H), 4.50 (s, 2H), 2.05 (s, 6H), 2.02 (s, 12H), 1.76 (s, 12H).
    • MS (ESI+, MeOH) m/z calc. für [M + H]+: 482.30, gefunden: 482.3026 ([M + H]+).
  • Herstellung des Komplexes (2)
  • Eine Mischung aus Ligand (1a) (120.0 mg, 0,24 mmol), PtCl2(dmso)2 (100.0 mg, 0.24 mmol) und Kaluim-tert-Butoxid (53.0 mg, 0.47 mmol) wurden in THF für 3 h refluxiert. Die Reaktionsmischung wurde auf Raumtemperatur runtergekühlt, Triphenylphosphin zugegeben (68.0 mg, 0.26 mmol) und bei Raumtemperatur für weitere 2 h gerührt. Das Lösungsmittel wurde entfernt, der Rückstand zwischen Wasser und Dichlormethan extrahiert, die organischen Phasen getrocknet, das Lösungmittel entfernt und das Produkt via Säulenchromatrographie auf Silica gereinigt (Dichlormethan:Aceton, 8:2).
    1H NMR (300 MHz, CDCl3) δ 7.80 (t, J = 7.9 Hz, 1H), 7.74–7.66 (m, 6H), 7.63 (d, J = 1.5 Hz, 1H), 7.62–7.59 (m, 1H), 7.41 (d, J = 2.1 Hz, 1H), 7.48–7.38 (m, 1H), 7.36–7.28 (m, 6H), 1.73 (d, J = 2.8 Hz, 11H), 1.63 (s, 11H). 31P NMR (121 MHz, CDCl3) δ 11.61 (s). HRMS (ESI) m/z calcd. for [(C47H48N7PPt)H]+ 937.3433 found 937.3435.

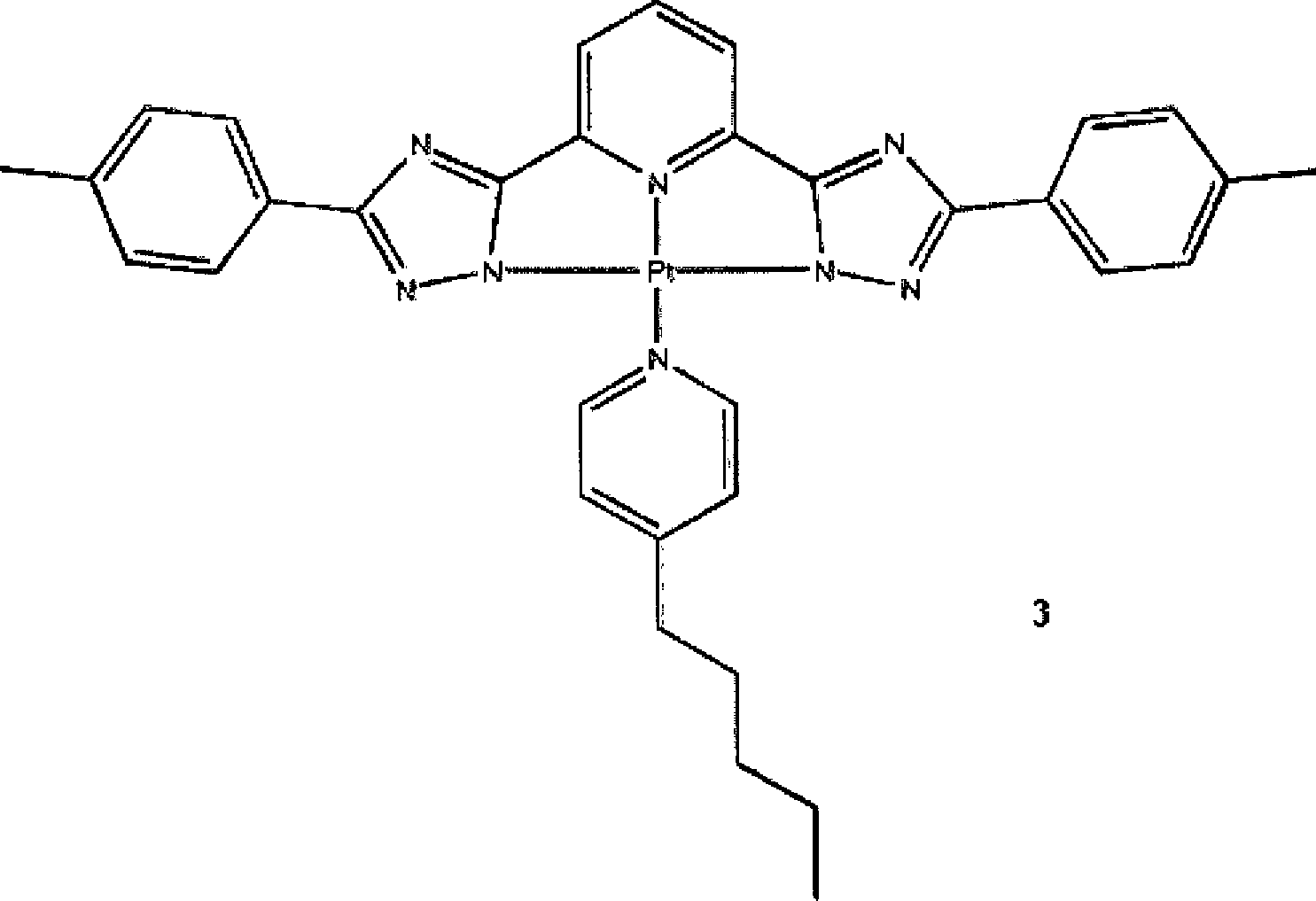

  • Beispiel 3: Herstellung von [BisTolTazPy Pt Amylpy] (3)
    Figure 00170001
  • Der dreizähnige dianionische Ligand (3a) der Verbindung (3) wurde, ausgehend von 2,6-Dicyanopyridin, entsprechend einer angepassten Synthese nach folgender Publikation durchgeführt: Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093.
  • Ligand 3a
    • 1H NMR (300 MHz, DMSO) δ 14.50 (s, 2H), 8.26–8.09 (m, 4H), 8.03 (dd, J = 8.1, 3.1 Hz, 3H), 7.34 (d, J = 7.0 Hz, 4H), 2.38 (s, 6H).
    • MS (ESI+, MeOH) m/z calc. für [M + H]+: 394.18, gefunden: 394.1775 ([M + H]+); m/z calc. für [M + Na]+: 416.43, gefunden: 416.1593 ([M + Na]+).
  • Herstellung des Komplexes (3)
  • Bei der Synthese des Komplexes (3) wurden ein Äquivalent des dreizähnigen Liganden (1 g, 1,1 eq.) und ein Äquivalent des einzähnigen Liganden (350 mg, 1 eq.) mit PtCl2(dmso)2 (980 mg, 1 eq.) in 100 mL einer Lösung von 2-Methoxy-ethanol:Wasser (3:1) über Nacht auf 83°C erhitzt. Die Reinigung des mit Wasser ausgefällten Produktes erfolgte durch Säulenchromatographie auf Aluminiumoxid, Dichlormethan:Methanol (99:1) mit anschließender Umkristallisierung aus Dichlormethan-Hexan.
    1H NMR (400 MHz, CD2Cl2) δ 9.82 (d, J = 6.6 Hz, 2H), 8.01 (t, J = 11.0 Hz, 4H), 7.56–7.50 (m, 1H), 7.43 (d, J = 7.5 Hz, 2H), 7.28 (d, J = 7.9 Hz, 4H), 7.21 (d, J = 6.4 Hz, 2H), 2.43 (s, 6H), 1.49 (s, 2H), 1.31 (ddd, J = 22.7, 15.5, 8.5 Hz, 6H), 0.92 (t, J = 7.1 Hz, 3H).
    MS (ESI+, CHCl3) m/z calc. für [M + H]+: 736.25, gefunden: 736.24929 ([M + H]+). Anal. calc. für C33H32N8Pt+ 0.5CH2Cl2: C 51.20, H 4.27, N 14.40; gefunden: C 50.93, H 3.9, N 14.66.

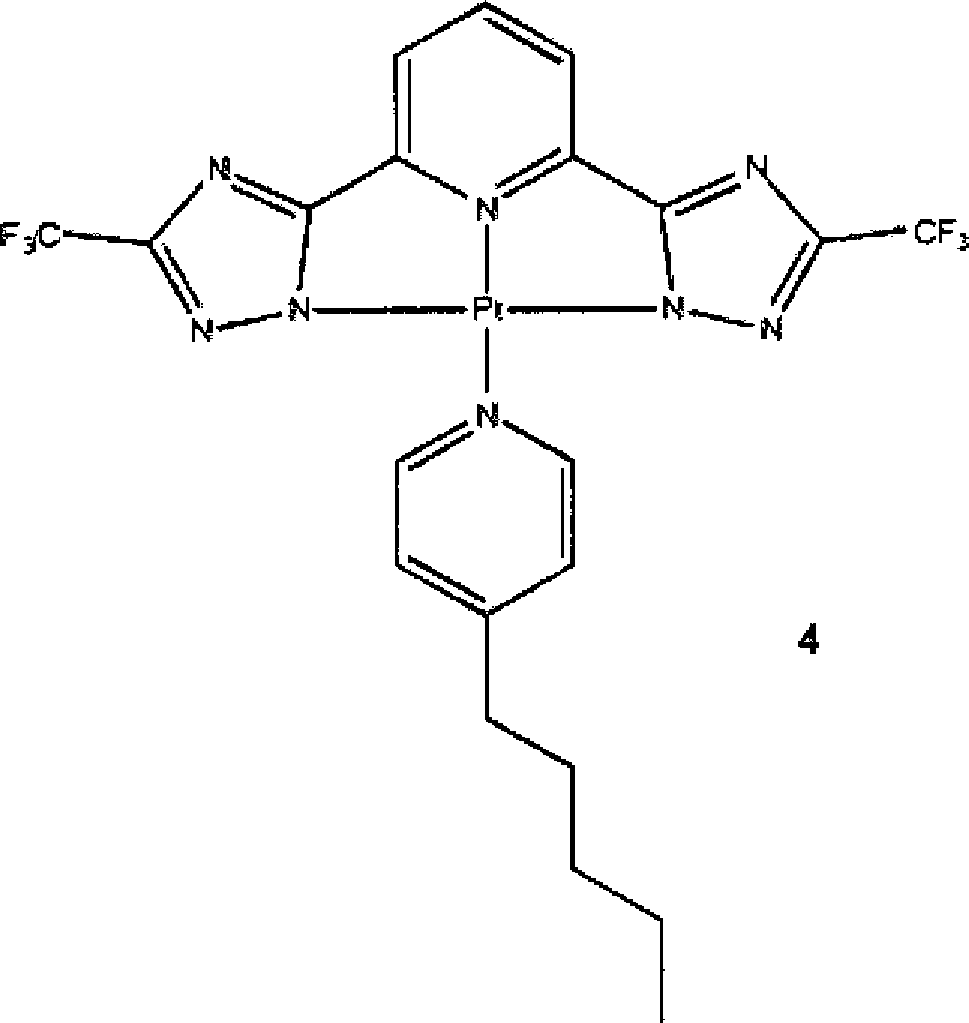

  • Beispiel 4: Herstellung von [BisCF3TazPy Pt Amylpy] (4)
    Figure 00180001
  • Herstellung des dreizähnigen Liganden (4a)
  • Bei der Synthese des dreizähnigen Liganden (4a) wurde 2,6-Dicyanopyridin (5 g, 1 eq.) zusammen mit Natriummethanolat (420 mg, 0,2 eq.) in 50 mL Methanol suspendiert und refluxiert. Danach wurde Ammoniumchlorid (4,6 g, 2,2 eq.) zugegeben und wieder refluxiert. Das ausgefallene Produkt (pre-4a) wurde durch Filtration abgetrennt, mit Diethylether gewaschen und getrocknet.
    1H NMR (300 MHz, D2O) δ 8.36–8.26 (3H).
  • Ethyltrifluoracetat (3 mL, 2 eq.) wurde zusammen mit Hydrazinmonohydrat (1,4 mL, 2,2 eq.) in 250 mL THF gelöst und für 2 Stunden refluxiert. Danach wurden (pre-4a) (3,3 g, 1,1 eq.) und Natriumhydroxid (550 mg, 1,1 eq.) zugefügt. Die daraus entstehende Suspension wurde über Nacht auf 80°C erhitzt. Das entstandene Präzipitat wurde abgetrennt und per Säulenchromatographie gereinigt.
  • Ligand (4a)
    • MS: negative scan: 348.0450 m/z [M – H]–; positive scan 350.0583 [M + H]+
    • 1H NMR (300 MHz, CD2Cl2) δ 8.24 (2H), 8.06 (1H).
    • 19F NMR (282 MHz, CD2Cl2) δ –65.64 (6F).
  • Herstellung des Komplexes (4)
  • Bei der Synthese von (4) wurden der dreizähnige Ligand (4a) (740 mg, 1,1 eq.), PtCl2(dmso)2 (832 mg, 1 eq.) und 4-Amylpyridin (350 μL, 1 eq.) in 70 mL einer Mischung aus 2-Methoxyethanol/Wasser (3:1) über Nacht auf 83°C erhitzt. Das entstandene Präzipitat wurde per Filtration abgetrennt und per Säulenchromatographie gereinigt (THF:Hexan, 1:1).
    1H NMR (300 MHz, Acetone) δ 9.12 (2H), 8.08 (1H), 7.53 (2H), 7.32 (2H), 2.67 (2H), 1.67 (2H), 1.30 (4H), 0.83 (3H) 19F NMR (282 MHz, Acetone) δ –64.74 (6F).
    Mass m/z 714,1101 [M + Na+].
  • Beispiel 5: Herstellung von [AdaTazPyTet Pt Amylpy] (5)
    Figure 00200001
  • Herstellung des dreizähnigen Liganden (5a)
  • Bei der Synthese des dreizähnigen Liganden (5a) wurde 2,6-Dicyanopyridin (10 g, 1 eq.) für 15 Minuten mit Hydrazinmonohydrat (75 mL, 20 eq.) in 400 mL Ethanol reagiert, das Produkt (pre-5a) abfiltriert und mit kaltem Ethanol gewaschen und getrocknet.
    1H NMR (300 MHz, CD2Cl2) δ 8.16 (1H), 7.74 (1H), 7.59 (1H).
  • Eine Lösung von 2-Admantylcarbonylchlorid (8,5 g, 1 eq.) in 60 mL trockenem N,N'-DMF wurde langsam zu einer auf 0°C gekühlten Lösung von (pre-5a) (6,9 g, 1 eq.) und Natriumcarbonat (5 g, 1.1 eq.) in 140 mL trockenem N,N'-DMF gegeben. Die Lösung wurde auf Raumtemperatur gebracht und über Nacht gerührt. Danach wurde das Produkt (5b) mit destilliertem Wasser ausgefällt, abfiltriert und getrocknet.
    1H NMR (300 MHz, CD2Cl2) δ 8.37 (1H), 7.84 (1H), 7.69 (1H) 1.99 (3H), 1.89 (6H), 1.69 (6H).
  • Die so erhaltene Verbindung (5b) (2,5 g, 1 eq.) wurde mit Natriumazid (770 mg, 1,5 eq.) und Ammoniumchlorid (630 mg, 1,5 eq.) über Nacht in 100 mL trockenem N,N'-Dimethylformamid bei 130°C erhitzt. Das Produkt (5a) ist als weißes Pulver ausgefallen. Es wurde abfiltriert, mit Wasser gewaschen und getrocknet.
  • Ligand (5a)
    • 1H NMR (400 MHz, DMSO) δ 8.17 (3H), 2.03 (9H), 1.75 (6H).
  • Herstellung des Komplexes (5)
  • Der dreizähnige Ligand (5a) (300 mg, 1,3 eq.) wurde in 30 mL Acetonitril aufgelöst. Danach wurden PtCl2(dmso)2 (660 mg, 1 eq.), 4-Amylpyridin (120 μL, 1 eq.) und Triethylamin (230 μL, 2,5 eq.) der Reihe nach zugegeben. Die Reaktionsmischung wurde über Nacht bei 85°C gerührt. Das Lösungsmittel wurde dann entfernt und das Produkt per Säulenchromatographie auf Silica gereinigt mit Dichlormethan:Methanol (18:0,5).
    1H NMR (300 MHz, CD2Cl2) δ 9.67 (2H), 7.94 (1H), 7.71 (2H), 7.35 (2H), 2.70 (2H), 2.02 (9H), 1.75 (6H), 1.67 (2H), 1.31 (4H), 0.85 (3H).
  • Beispiel 6: Herstellung von [AdaTazPyTet Pt PPh3] (6)
    Figure 00220001
  • Herstellung des dreizähnigen Liganden (5a)
  • Die Herstellung des dreizähnigen Liganden (5a) erfolgte wie in Beispiel 5 beschrieben.
  • Herstellung des Komplexes (6)
  • Bei der Synthese des Komplexes (6) wurden der dreizähnige Ligand 5a (100 mg, 1,3 eq.), PtCl2(dmso)2 (93 mg, 1 eq.), Triphenylphosphin (58 mg, 1 eq.) und Triethylamin (100 μl, 2.5 eq.) wurden zusammen in Acetonitril (10 mL) suspendiert und über Nacht refluxiert. Das gelbe Produkt wurde abgetrennt und auf Kieselgel gereinigt (Dichlormethan:MeOH, 100:3).
    1H NMR (300 MHz, CD2Cl2) δ 8.03 (1H), 7.85 (1H), 7.78–7.65 (6H), 7.51–7.32 (9H), 1.88 (3H), 1.65 (12H). 31P NMR (121 MHz, CD2Cl2) δ 10.27 (1P).
    ESI-Mass m/z: 804,2955 [M + H+]
  • Beispiel 7: Herstellung von [BisBenzimPy Pt Amylpy] (7)
    Figure 00230001
  • Herstellung des dreizähnigen Liganden (7a)
  • 2,6-Dicyanopyridin (1 g, 1 eq.) und Natriummethanolat (840 mg, 2 eq.) wurden in 250 mL Methanol suspendiert und für 8 h unter Stickstoffatmosphäre refluxiert. Danach wurde o-Phenyldiamin-Hydrochlorid (2,8 g, 2 eq.) zugegeben und die Lösung über Nacht refluxiert. Danach wurde eine gesättigte Lösung von Natriumcarbonat in Wasser zugegeben, das ausgefallene Produkt abfiltriert, mit Wasser gewaschen und getrocknet. Dieses Produkt wurde danach mit einem Überschuss von Natriumhydrid in THF behandelt, über Nacht gerührt und nach dem Abfiltrieren getrocknet.
  • Ligand (7a)
    • 1H NMR (300 MHz, DMSO) δ 7.98 (2H), 7.69 (1H), 7.36 (4H), 6.72 (4H).
    • MS: 654,19511 m/z.
  • Herstellung des Komplexes (7)
  • Der dreizähnige Ligand (7a) (50 mg, 1 eq.) wurde zusammen mit PtCl2(dmso)2 (71 mg, 1,2 eq.) in 10 mL Methanol suspendiert. Die Mischung wurde 3 h refluxiert. Danach wurde 4-Amylpyridin (230 μL, 1 eq.) zugegeben und die Mischung für eine weitere Stunde refluxiert. Danach wurde die Lösung eingeengt und das Produkt mit Diethylether ausgefällt, abfiltriert und getrocknet.
    MS: 654.19511 m/z (M + H)+.
  • Beispiel 8: Herstellung von [AdaTaz Py DFPhen Pt Amylpy] (8)
    Figure 00240001
  • Herstellung des dreizähnigen Liganden (8a)
  • Zu einer Lösung von 2-Bromo-6-cyano-Pyridin (2 g, 1 eq.) wurden mit 11 g Hydrazinmonohydrat (11 g, 20 eq.) über Nacht gerührt. Das ausgefallene Zwischenprodukt (pre-8a1) wurde abfiltriert, mit kaltem Ethanol gewaschen und getrocknet. (1, 75 g, 74%). Dieses wurde mit Natriumcarbonat (955 mg, 1 eq.) in trockenem N,N'-DMF gelöst (150 mL). Dazu wurde bei 0°C eine Lösung von Admantylcarbonylchlorid (1,62 g, 1 eq.) in trockenem N,N'-DMF (100 mL) zugegeben. Die Lösung wurde ohne Kühlung über Nacht gerührt, das Zwischenprodukt mit Wasser ausgefällt, abfiltriert und getrocknet. Danach wurde es in Ethylenglykol für 2 h auf 180°C erhitzt. Wiederum wurde das Zwischenprodukt mit Wasser ausgefällt, abfiltriert und getrocknet. Im letzten Syntheseschritt wurde das Zwischenprodukt (pre-8a2) (2 g, 1 eq.) in einer Suzuki-Kupplung mit 2,4-Difluorophenyl-Boronsäure (1,1 g, 1,2 eq.) reagiert zusammen mit Pd(PPh3)4 (0,65 g, 0,1 eq.), das Produkt extrahiert und per Säulenchromatographie auf Silica mit Hexan:Ethylacetat (7:2) gereinigt.
  • Ligand (8a)
    • 1H NMR (300 MHz, CD2Cl2) δ 11.23 (s, 1H), 8.09 (dd, J = 7.7, 1.0 Hz, 2H), 8.05 (s, 1H), 7.91 (t, J = 7.8 Hz, 2H), 7.84–7.76 (m, 1H), 7.05 (t, J = 7.8 Hz, 1H), 6.97 (ddd, J = 11.4, 8.9, 2.5 Hz, 2H), 1.82 (s, 9H), 1.55 (s, 13H).
  • Herstellung des Komplexes (8)
  • Der dreizähnige Ligand (8a) (100 mg, 1 eq.) wurde mit K2PtCl4 (105 mg, 1 eq.) in 20 ml Essigsäure für 3 h refluxiert. Das ausgefallene gelbe Zwischenprodukt (8b) wurde abfiltriert, mit Wasser gewaschen und getrocknet. Danach wurde das Zwischenprodukt (8b) (120 mg, 1 eq.) mit 4-Amylpyridin (48 mg, 2 eq.) in 30 mL Methanol über Nacht refluxiert. Danach wurde das Lösungsmittel entfernt, der Feststoff mit Wasser gewaschen und getrocknet.
    1H NMR (300 MHz, CD2Cl2) δ 11.23 (s, 1H), 8.09 (dd, J = 7.7, 1.0 Hz, 2H), 8.05 (s, 1H), 7.91 (t, J = 7.8 Hz, 2H), 7.84–7.76 (m, 1H), 7.05 (t, J = 7.8 Hz, 1H), 6.97 (ddd, J = 11.4, 8.9, 2.5 Hz, 2H), 1.82 (s, 9H), 1.55 (s, 13H).
  • Beispiel 9: Herstellung von [AdaTaz Py Benzim Pt Chlorid] (9)
    Figure 00260001
  • Herstellung des dreizähnigen Liganden (9a)
  • Bei der Synthese des dreizähnigen Liganden (9a) wurde der Ligand (5a) (9 g) für 2 Stunden in 90 mL Ethylenglykol auf 160°C erhitzt. Das ausgefallene Produkt (5b) wurde abgetrennt und per Säulenchromatographie gereinigt.
    1H NMR (300 MHz, DMSO) δ 14.00 (1H), 8.30 (1H), 8.18–8.00 (2H), 2.00 (6H), 1.74 (8H).
  • Die Verbindung (5b) (1 g, 1 eq.) wurde mit Natriummethanolat (180 mg, 1 eq.) in 300 mL Methanol suspendiert und für 5 Stunden in einer Inertatmosphäre refluxiert. Danach wurde 1,2-Phenyldiamine-hydrochlorid (536 mg, 1 eq.) hinzugefügt und die Mischung wurde über Nacht refluxiert. Nach Einengung und Zugabe einer Natriumcarbonat-Lösung fiel das Produkt als weißer Feststoff aus und wurde durch Filtration abgetrennt, gewaschen und getrocknet. Anschließende Reinigung durch Säulenchromatographie.
  • Ligand (9a)
    • 1H NMR (300 MHz, DMSO) δ 8.42–8.06 (4H), 7.77 (2H), 7.34 (2H), 2.13 (9H), 1.85 (6H).
  • Herstellung des Komplexes (9)
  • Bei der Synthese des Komplexes 9 wurden der dreizähnige Ligand (9a) (50 mL, 1 eq.) und PtCl2(dmso)2 (64 mg, 1.2 eq.) in 10 mL Chloroform über Nacht refluxiert. Das gelbe Präzipitat wurde abfiltriert, gewaschen und getrocknet.
    1H NMR (300 MHz, MeOD) δ 8.66 (1H), 8.42 (1H), 8.14–8.02 (2H), 7.57 (1H), 7.47 (1H), 7.38 (1H), 229 (3H) 2.12–1.70 (12H).
  • Beispiel 10: Herstellung von [AdaTaz Py Benzim Pt BisCF3Pyraz] (10)
    Figure 00270001
  • Herstellung des dreizähnigen Liganden (9a)
  • Die Herstellung des dreizähnigen Liganden (9a) erfolgte wie in Beispiel 5 beschrieben.
  • Herstellung des Komplexes (10)
  • Bei der Synthese des Komplexes (10) wurden der dreizähnige Ligand (9a) (40 mg, 1 eq.), Bis-Trifluoromethylpyrazol (26 mg, 2 eq.) und Natriumcarbonat (14 mg, 2 eq.) in 70 mL Ethanol über Nacht refluxiert und die Reaktionsmischung mit Chloroform und Wasser extrahiert. Die gesammelten organischen Phasen wurden mit Magnesiumsulfat getrocknet, filtriert und eingeengt. Das Produkt wurde ausgefällt, abgetrennt und getrocknet.
    1H NMR (300 MHz, DMSO) δ 8.31 (1H), 8.02 (1H), 7.91 (1H), 7.76 (1H), 7.33 (2H), 7.13 (1H), 5.59 (1H), 1.99–1.93 (9H), 1.70 (6H). 19F NMR (282 MHz, DMSO) δ –57.36 (3F), –59.22 (3F).
  • Bestimmung der Photolumineszenzquantenausbeute, der Emissionslebensdauer und des Emissionsspektrums der Komplexe 1,
  • Absorptionsspektren wurden an einem Varian Cary 5000 double-beam UV-Vis-NIR Spektrometer mit Grundlinienkorrektur aufgenommen. Emissionsspektren im stationären Zustand wurden an eine Edinburgh FS920 Spektrometer aufgenommen, ausgerüstet mit einer 450 W xenon-arc Lampe, Anregungs- and Emissionsmonochromatoren (1.8 nm/mm Dispersion, 1800 Einschnitte/mm Blazegitter für 500 nm), und einem Hamamatsu R928 Photomultiplier. Emissions- und Anregungsspektren wurden bezüglich Lampe und Gitter mit Standardkorrekturkurven korrigiert. Zeitlich aufgelöste Messungen wurden mit der time-correlated single-photon counting (TCSPC) Option eines Edinburgh LifeSpec II Spektrometers aufgenommen. Zur Anregung der Proben wurde eine EPL Laserdiode (375 nm; FHWM < 80 ps) mit Wiederholungsraten zwischen 10 kHz und 1 MHz genutzt. Die Anregungsquellen wurden direkt an der Probenkammer befestigt, in einem Winkel von 90° zu einem Doppelgitter Emissionsmonochromator (5.4 nm/mm Dispersion; 1200 Einschnitte/mm Blazegitter für 500 nm). Die Messungen erfolgten durch einen MCP-PMT (Hamamatsu R3809U-50) single-photon-counting detector. Die am Detektor gemessenen Photonen wurden durch einen Zeit-zu-Amplituden-Konverter (TAC) mit dem Anregungspuls korreliert. Die Signale wurden mit einer TCC900 plug-in PC-Karte aufgenommen, mit START and STOP CFDs, einem variablen Zeitverzug, Zeit-zu-Amplituden-Konverter (Ganzer Bereich 2.5 ns bis 50 μs), Flash ADC und Speicher, und die Datenanalyse wurde mit der kommerziell erhältlichen F900 software (Edinburgh Instruments) durchgeführt. Die Qualität des Fits wurde durch Minimierung der reduzierten chi Quadrat Funktion (χ2) und durch visuelle Inspektion der gewichteten Restgrößen abgeschätzt.
  • Lumineszenzquantenausbeuten wurden an einem Hamamatsu Photonics absolute PL quantum yield measurement System (C9920-02) gemessen, ausgerüstet mit einer L9799-01 CW Xenon Lichtquelle (150 W), Monochromator, C7473 Photonic Mehrkanal Analysator, einer Ulbrichtkugel, unter Benutzung der U6039-05 PLQY Messsoftware (Hamamatsu Photonics, Ltd., Shizuoka, Japan).
  • Verbindung (1) zeigte eine PLQY von 73%, eine Lebensdauer des angeregten Zustandes von 12 Mikrosekunden und eine bei 510 nm zentrierte Emission.
  • Verbindung (2) emittiert bei 517 nm.
  • Verbindung (3) besitzt ähnliche Eigenschaften, wobei die Toluoylgruppen die Emission um 20 nm ins Rote verschieben.
  • Verbindung (4) besitzt ähnliche Eigenschaften, wobei die Trifluormethylgruppenn die Emission um 47 nm ins Blaue verschieben.
  • Beispiel für eine Anwendung des Komplexes (1) in einem OLED als grüner Emitter
  • Schichtaufbau des OLED:
  • Alle Schichten wurden durch thermische Verdampfung in einem Hochvakuumsystem bei einem Druck unter 10–4 Pa hergestellt, ohne das Vakuum zu unterbrechen. Als Substrate dienten ITO(Indium-Zinn-Oxid)-beschichtete Glasplatten mit einem Oberflächenwiderstand von ≤ 15 Ω/☐ genutzt. Die vorangehende Reinigung erfolgte durch Ultraschall, Sauerstoffplasma zur Einstellung der Austrittsarbeit und eine chemische Reinigung. Während der Bedampfung, wurden die Abscheidungsraten durch Controller beobachtet, welche mit einem Detak 6M Profiler kalibriert wurden. Die Abscheidungsrate betrug 0.1 nm/s, und die Schichtdicke wurde durch Quarzkristall-Mikrowaagen geprüft. Die I-V-L Charakteristika wirden an einem Keithley 238 und einem Keithley 2000 mit einer kalibrierten Silizium Photodiode unter Vakuum gemessen. Die Spektren wurden auf einem tec5 Spektrometer unit LOE-USB aufgenommen.
  • Der Schichtaufbau war wie folgt:
    30 nm 1-NPB
    30 nm Li471 + 6% MML3_92
    10 nm F1098
    30 nm Komplex (1)
    1 nm LiF
    150 nm Al
  • In diesem Fall ist Li224 ein Lochtransportmaterial (HOMO –5.09 eV/LUMO –1.65 eV) und VK953 ein Elektronentransportmaterial (HOMO –6.03 eV/LUMO –2.87 eV).
  • ZITATE ENTHALTEN IN DER BESCHREIBUNG
  • Diese Liste der vom Anmelder aufgeführten Dokumente wurde automatisiert erzeugt und ist ausschließlich zur besseren Information des Lesers aufgenommen. Die Liste ist nicht Bestandteil der deutschen Patent- bzw. Gebrauchsmusteranmeldung. Das DPMA übernimmt keinerlei Haftung für etwaige Fehler oder Auslassungen.
  • Zitierte Patentliteratur
    • WO 2009/111299 A2 [0005]
    • US 2007/0296329 A1 [0005]
  • Zitierte Nicht-Patentliteratur
    • Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093 [0042]
    • Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093 [0044]
    • Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082–11093 [0046]

Claims (14)

  1. Platin(II)komplex umfassend einen dianionischen dreizähnigen N^N^C oder einen dianionischen dreizähnigen N^N^N Liganden und einen einzähnigen neutralen Liganden L der allgemeinen Formel (I) oder (II)
    Figure 00310001
    wobei X1, X2, X3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X1, X2, X3 ein C-Atom ist, X4, X5, X6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, X7, X8, X9 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X7, X8, X9 ein C-Atom ist, Y1, Y2, Y3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, Y4, Y5, Y6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, Z1, Z2, Z3, Z4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, R1–R19 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten, und L1, L2 neutrale monoatomare oder polyatomare einzähnige Liganden sind.
  2. Platin(II)komplex nach Anspruch 1, dadurch gekennzeichnet, dass Y1, Y2 und Y3 und Y4, Y5 und Y6 C-Atome sind.
  3. Platin(II)komplex nach Anspruch 2, dadurch gekennzeichnet, dass R4, R5 und R6 und R13, R14 und R15 Wasserstoffatome sind.
  4. Platin(II)komplex nach Anspruch 1, 2 oder 3, dadurch gekennzeichnet, dass X1 und X3 und X7 und X9 N-Atome sind.
  5. Platin(II)komplex nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass mindestens ein Atom der Gruppe X4, X5, und X6 ein N-Atom ist, und insbesondere mindestens zwei Atome der Gruppe N-Atome sind.
  6. Platin(II)komplex nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass mindestens ein Atom der Gruppe Z1, Z2, Z3 und Z4 ein C-Atom ist, bevorzugt mindestens zwei Atome C-Atome sind und besonders bevorzugt mindestens drei Atome C-Atome sind.
  7. Platin(II)komplex nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass L1, L2 gewählt sind aus der Gruppe der linearen oder verzweigten, chiralen oder achiralen, 2 bis 18 Kohlenstoffatome enthaltenden aliphatischen oder alicyclischen Alkyl-, Aryl-, Ether-, Ester-, Säure-, Amin-, Sulfoxid-, Thioether-, Amid-, Phosphin- oder heterocyclische neutrale Reste, bevorzugt Ethyl, n-Propyl, n-Butyl, t-Butyl, iso-Propyl, Hexyl, F(CF2)m(CH2)n- (m = 1–10, n = 0–4), F(CF2)m(CH2)nC6H4- (m = 1–10, n = 0–4), Phenyl, Chlorphenyl, Tolyl, Anisyl, Trifluoromethylphenyl, Benzyl, Fluorenyl, Cyclohexyl, Menthyl, Allyl, Hydroxyphenyl, Pentaflurophenyl, Carboxyphenyl, Naphthyl, Pyridyl, Furyl, Bis-(trifluoromethyl)-phenyl, Carben, N-heterocyklische Carben, Imidazolyl, Pirazinyl, Pyrimidyl, Phosphinyl, Azolyl, Diazolyl, Triazolyl, Tetrazolyl-Liganden.
  8. Platin(II)komplex nach einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass L1, L2 gewählt sind aus der Gruppe der neutralen Verbindungen der folgenden allgemeinen Formeln (III), (IV), (V), und (VI):
    Figure 00330001
    Figure 00340001
    wobei A1, A2, A3, A4, A5 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, B1, B2, B3, B4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, D1, D2, D3, D4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, E N oder P ist, und R20–R35 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten.
  9. Verfahren zur Herstellung von Platin(II)komplexen der allgemeinen Formel (I) oder der allgemeinen Formel (II) umfassend die Schritte: – Umsetzung einer dianionischen dreizähnigen N^N^N-Ligandkomponente (III)
    Figure 00340002
    oder einer dianionischen dreizähnigen N^N^C-Ligandkomponente (IV)
    Figure 00350001
    mit einer einzähnigen neutralen Ligandkomponente L und einer Pt(II)-Salzkomponente in einer Eintopf-Synthese – zu einem Platin(II)komplex der allgemeinen Formel (I) oder (II)
    Figure 00350002
    Figure 00360001
    wobei X1, X2, X3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X1, X2, X3 ein C-Atom ist, X4, X5, X6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, X7, X8, X9 ausgewählt sind aus der Gruppe C, Si, N, P, O und S und mindestens eines der X7, X8, X9 ein C-Atom ist, Y1, Y2, Y3 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, Y4, Y5, Y6 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, Z1, Z2, Z3, Z4 ausgewählt sind aus der Gruppe C, Si, N, P, O und S, R1–R19 ausgewählt sind aus der Gruppe der monoatomaren oder polyatomaren Substituenten, und L1, L2 neutrale monoatomare oder polyatomare einzähnige Liganden sind.
  10. Verfahren nach Anspruch 9, dadurch gekennzeichnet, dass als Platin(II)-Salzkomponente PtCl2(dmso)2 oder K2PtCl4 eingesetzt wird.
  11. Verfahren nach Anspruch 9 oder 10, dadurch gekennzeichnet, dass eine nicht nukleophile Hilfsbase bei der Umsetzung zugesetzt wird.
  12. Verfahren nach Anspruch 9, 10 oder 11, dadurch gekennzeichnet, dass die Umsetzung in Gegenwart von Wasser erfolgen kann.
  13. Verfahren nach einem der Ansprüche 9 bis 12, dadurch gekennzeichnet, dass Y1, Y2 und Y3 und Y4, Y5 und Y6 C-Atome sind, dass X1 und X3 und X7 und X9 N-Atome sind und dass mindestens ein Atom der Gruppe X4, X5, und X6 ein N-Atom ist, und insbesondere mindestens zwei Atome der Gruppe N-Atome sind.
  14. Verwendung eines Platin(II)komplexes nach einem der vorhergehenden Ansprüche 1 bis 8 als Triplett-Emitter in organischen Licht emittierenden Dioden (OLEDs).
DE102011001007A 2011-03-01 2011-03-01 Neue Platin(II)komplexe als Triplett-Emitter für OLED Anwendungen Withdrawn DE102011001007A1 (de)

Priority Applications (4)

Application Number Priority Date Filing Date Title
DE102011001007A DE102011001007A1 (de) 2011-03-01 2011-03-01 Neue Platin(II)komplexe als Triplett-Emitter für OLED Anwendungen
US14/002,637 US8962838B2 (en) 2011-03-01 2012-03-01 Platinum complexes and their use
PCT/EP2012/053586 WO2012117082A1 (en) 2011-03-01 2012-03-01 Platinum complexes and their use
EP12707291.6A EP2681228B1 (de) 2011-03-01 2012-03-01 Platinkomplexe und ihre verwendung

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE102011001007A DE102011001007A1 (de) 2011-03-01 2011-03-01 Neue Platin(II)komplexe als Triplett-Emitter für OLED Anwendungen

Publications (1)

Publication Number Publication Date
DE102011001007A1 true DE102011001007A1 (de) 2012-09-06

Family

ID=45808881

Family Applications (1)

Application Number Title Priority Date Filing Date
DE102011001007A Withdrawn DE102011001007A1 (de) 2011-03-01 2011-03-01 Neue Platin(II)komplexe als Triplett-Emitter für OLED Anwendungen

Country Status (4)

Country Link
US (1) US8962838B2 (de)
EP (1) EP2681228B1 (de)
DE (1) DE102011001007A1 (de)
WO (1) WO2012117082A1 (de)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2873711A1 (de) * 2013-11-18 2015-05-20 Centre National de la Recherche Scientifique (C.N.R.S.) Platinkomplexe
EP3130595A1 (de) * 2015-08-13 2017-02-15 Samsung Electronics Co., Ltd. Organometallische verbindung, organische lichtemittierende vorrichtung mit der organometallischen verbindung und diagnosezusammensetzung mit der organometallischen verbindung
US20170047532A1 (en) * 2015-08-13 2017-02-16 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the organometallic compound, and diagnosis composition including the organometallic compound
DE102020110305A1 (de) 2020-04-15 2021-10-21 Bundesanstalt Für Materialforschung Und -Prüfung Verwendung von d8-Metallkomplexverbindungen mit Liganden-kontrollierten Aggregations- und Lumineszenzeigenschaften

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8828984B2 (en) * 2012-11-19 2014-09-09 The University Of Hong Kong Gold(III) complexes containing N-heterocyclic carbene ligand, synthesis, and their applications in cancer treatment and thiol detection
KR102645088B1 (ko) 2016-02-11 2024-03-07 삼성전자주식회사 유기금속 화합물 및 이를 포함한 유기 발광 소자 및 진단용 조성물
KR102527229B1 (ko) * 2017-05-10 2023-05-02 삼성디스플레이 주식회사 유기금속 화합물 및 이를 포함한 유기 발광 소자
CN109503667B (zh) * 2018-12-28 2020-09-08 西安交通大学 三配体协同增强聚集诱导发光有机金属铂配合物发光材料
CN110699069B (zh) * 2019-10-17 2020-09-04 华中科技大学 一种光响应型发光材料及其应用
CN112778375B (zh) * 2021-01-08 2024-03-01 陕西师范大学 两亲性手性铂配合物及其自组装的温敏性单组分发光材料和应用
CN113683645B (zh) * 2021-09-02 2023-11-07 湖北科技学院 一种具有抗肿瘤活性的双核Pt(Ⅱ)配合物及其制备方法和应用
WO2023121258A1 (en) * 2021-12-22 2023-06-29 Samsung Display Co., Ltd. A ligand for complexes for use in optoelectronic devices
CN116675718B (zh) * 2023-04-21 2025-10-28 深圳大学 一种金属配合物及有机电致发光器件

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20070296329A1 (en) 2004-08-31 2007-12-27 Fujifilm Corporation Metal Complex, Luminescent Solid, Organic El Element and Organic El Display
US20080309227A1 (en) * 2007-06-15 2008-12-18 Chi Ming Che Extended pi-conjugated platinum (ii) complexes
WO2009111299A2 (en) 2008-02-29 2009-09-11 Arizona Board Of Regents For And On Behalf Of Arizona State University Tridentate platinum (ii) complexes
US20100314994A1 (en) * 2009-06-16 2010-12-16 Chi Ming Che Platinum (II) Isoqulinoline-Pyridine-Benzene Based Complexes, Methods for Making Same, and Organic Light-Emitting Diodes Including Such Complexes

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20060264414A1 (en) 2005-04-08 2006-11-23 The Board of Regents, University and Community College System of Nevada on behalf of the Fluorous 2,2'-bipyridines and fluorinated biphasic sysems for ligand design
JP2007169541A (ja) 2005-12-26 2007-07-05 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
US8057989B2 (en) 2006-02-10 2011-11-15 The University Of Hong Kong Label-free optical sensing and characterization of biomolecules by d8 or d10 metal complexes
GB0818151D0 (en) 2008-10-03 2008-11-12 Central Lab Innovation And Knowledge Transf Ltd Imaging techniques
WO2011050574A1 (en) 2009-10-28 2011-05-05 The University Of Hong Kong Pharmaceutical composition containing cyclometalated n-heterocyclic carbene complexes for cancer treatment

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20070296329A1 (en) 2004-08-31 2007-12-27 Fujifilm Corporation Metal Complex, Luminescent Solid, Organic El Element and Organic El Display
US20080309227A1 (en) * 2007-06-15 2008-12-18 Chi Ming Che Extended pi-conjugated platinum (ii) complexes
WO2009111299A2 (en) 2008-02-29 2009-09-11 Arizona Board Of Regents For And On Behalf Of Arizona State University Tridentate platinum (ii) complexes
US20100314994A1 (en) * 2009-06-16 2010-12-16 Chi Ming Che Platinum (II) Isoqulinoline-Pyridine-Benzene Based Complexes, Methods for Making Same, and Organic Light-Emitting Diodes Including Such Complexes

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
C. Strassert et al. "Switching On Luminescende by the Self-Assembly...." Angew. Chem. Int. Ed. 2011, 50, 946-950 *
Orselli, E.; Kottas, G.; Konradsson, A.; Coppo, P.; Fröhlich, R.; De Cola, L.; van Dijken, A.; Büchel, M.; Börner, H., Inorg. Chem. 2007, 46 (26), 11082-11093

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2873711A1 (de) * 2013-11-18 2015-05-20 Centre National de la Recherche Scientifique (C.N.R.S.) Platinkomplexe
EP3130595A1 (de) * 2015-08-13 2017-02-15 Samsung Electronics Co., Ltd. Organometallische verbindung, organische lichtemittierende vorrichtung mit der organometallischen verbindung und diagnosezusammensetzung mit der organometallischen verbindung
US20170047532A1 (en) * 2015-08-13 2017-02-16 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the organometallic compound, and diagnosis composition including the organometallic compound
CN106432345A (zh) * 2015-08-13 2017-02-22 三星电子株式会社 有机金属化合物、包括其的有机发光器件和包括其的诊断组合物
CN106432345B (zh) * 2015-08-13 2021-02-26 三星电子株式会社 有机金属化合物、包括其的有机发光器件和包括其的诊断组合物
US20210083207A1 (en) * 2015-08-13 2021-03-18 Jiyoun Lee Organometallic compound, organic light-emitting device including the organometallic compound, and diagnosis composition including the organometallic compound
US11737350B2 (en) * 2015-08-13 2023-08-22 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the organometallic compound, and diagnosis composition including the organometallic compound
DE102020110305A1 (de) 2020-04-15 2021-10-21 Bundesanstalt Für Materialforschung Und -Prüfung Verwendung von d8-Metallkomplexverbindungen mit Liganden-kontrollierten Aggregations- und Lumineszenzeigenschaften

Also Published As

Publication number Publication date
US8962838B2 (en) 2015-02-24
US20140088307A1 (en) 2014-03-27
EP2681228A1 (de) 2014-01-08
WO2012117082A1 (en) 2012-09-07
EP2681228B1 (de) 2016-12-21

Similar Documents

Publication Publication Date Title
EP2875019B1 (de) Materialien für organische elektrolumineszenzvorrichtungen
KR100676965B1 (ko) 신규 이리듐 착화합물 및 이를 이용한 유기 전계 발광 소자
DE102010045405A1 (de) Materialien für organische Elektrolumineszenzvorrichtungen
EP2595997A1 (de) Kupfer(i)-komplexe für opto-elektronische vorrichtungen
DE112012005364T5 (de) Metallorganischer Komplex, Licht emittierendes Element, Licht emittierende Vorrichtung, elektronisches Gerät und Beleuchtungsvorrichtung
EP2195868A1 (de) Verwendung von acridinderivaten als matrixmaterialien und/oder elektronenblocker in oleds
EP2726490A1 (de) Metallkomplexe
WO2008000726A1 (de) Verwendung von pt- und pd-bis- und tetracarbenkomplexen mit verbrückten carbenliganden in oleds
WO2008003464A1 (de) Oligomere von isonitril-metallkomplexen als triplett-emitter für oled-anwendungen
DE112020004791T5 (de) Verbindung und deren Anwendung
KR101252603B1 (ko) 엔-메틸이미다졸릴트리아졸 보조 리간드를 이용한 짙은 청색 인광 이리듐 착화합물
CN109593105A (zh) 金属配合物、有机电致发光器件、有机电致发光材料
EP3230404A2 (de) Ambipolare hostmaterialien und deren verwendung
EP1622919B1 (de) Verfahren zur herstellung von tris-ortho-metallierten organometallkomplexen und verwendung solcher komplexe in oleds
DE112012002280T5 (de) Phosphoreszierendedes Material, dessen Herstellung und Verwendung
DE602005000031T2 (de) Phenyl pyridine-iridium Metal-Komplexverbindungen für organische elektroluminizierende Vorrichtung, Verfahren zur Herstellung der Verbindungen und organische elektroluminizierende Vorrichtung, die diese Verbindungen verwendet
DE102020103268B4 (de) Ce(III)-Komplexe, Zusammensetzung aufweisend Ce(III)-Komplexe, optoelektronische Vorrichtung, Verfahren zu deren Herstellung, Verfahren zum Dublett-Harvesting und Verfahren für Hyperfluoreszenz mit sehr kurzer Abklingzeit
WO2006101276A1 (ja) 金属錯体、発光素子、表示装置
DE112020000607T5 (de) Organischer Iridiumkomplex für organisches Elektrolumineszenzelement
JP5189495B2 (ja) 金属錯体、発光素子、表示装置
TWI484020B (zh) 含雙唑類配基的銥金屬錯合物
EP2582684B1 (de) Neue verbindungen als liganden für übergangsmetallkomplexe und daraus hergestellte materialien, sowie verwendung dazu
DE112021004918T5 (de) Metallkomplex und seine anwendung
DE112007001166T5 (de) Siliciumverbindung mit Bisphenylcarbazol im Molekül und Verfahren zur Herstellung einer organischen Dünnschicht organischer lichtemittierender Vorrichtungen unter Verwendung derselben
EP2933850A1 (de) Metallkomplexe als Emittermaterialien

Legal Events

Date Code Title Description
R082 Change of representative

Representative=s name: MICHALSKI HUETTERMANN & PARTNER PATENTANWAELTE, DE

R163 Identified publications notified
R119 Application deemed withdrawn, or ip right lapsed, due to non-payment of renewal fee
