Abstract
本实用新型公开了一种型材切割机，包括加工台，所述加工台的顶部设置有弹性转轴，所述弹性转轴转动连接有防护罩，所述防护罩内转动设置有切割刀片，所述防护罩的外沿处设置有清理机构，所述清理机构包括转动设置在防护罩上的活动罩，所述活动罩的外沿处设有弹簧，所述弹簧连接有清洁刮条。实用新型通过在活动罩上设置弹簧伸缩的清洁刮条，通过转动活动罩的方式切换清洁状态，不需要将刀片拆卸下来，可以随时对刀片进行清理，保证切割机的正常工作。
Description
【技术领域】
本实用新型涉及切割机的技术领域，特别是型材切割机的技术领域。
【背景技术】
型材切割机适合锯切各种异型金属铝、铝合金、铜、铜合金、非金属塑胶及碳纤等材料，特别适用于铝门窗、相框、塑钢材、电木板、铝挤型、纸管及型材之锯切；手持压把料锯料，材料不易变形、损耗低。
现有的型材切割机切割完成后，会有少量的碎屑粘附在刀片的表面，如果不及时清理，碎屑日积月累，会影响切割机的正常工作。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种型材切割机，能够在不拆卸刀片的情况下对刀片进行清理，十分方便。
为实现上述目的，本实用新型提出了一种型材切割机，包括加工台，所述加工台的顶部设置有弹性转轴，所述弹性转轴转动连接有防护罩，所述防护罩内转动设置有切割刀片，所述防护罩的外沿处设置有清理机构，所述清理机构包括转动设置在防护罩上的活动罩，所述活动罩的外沿处设有弹簧，所述弹簧连接有清洁刮条。
作为优选，所述清洁刮条为硬质塑料材质，所述防护罩设有清洁刮条的一侧设有弧形斜边。
作为优选，所述清洁刮条靠近防护罩的一侧设有与所述弧形斜边相匹配的斜面。
作为优选，所述清洁刮条的底面设有刷毛层。
作为优选，所述加工台转动设置在旋转台上，所述旋转台的外侧面标有刻度，所述加工台的外侧面设有指示针。
作为优选，所述旋转台的底部设有底座，所述底座上设有夹具。
本实用新型的有益效果：本实用新型通过在活动罩上设置弹簧伸缩的清洁刮条，通过转动活动罩的方式切换清洁状态，不需要将刀片拆卸下来，可以随时对刀片进行清理，保证切割机的正常工作；弧形斜边和斜面的设计减小了活动罩在收纳清洁刮条时受到的阻力。
本实用新型的特征及优点将通过实施例结合附图进行详细说明。
【附图说明】
图1是本实用新型一种型材切割机的主视图；

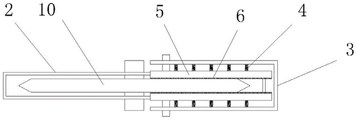

图2是本实用新型一种型材切割机的活动罩内部示意图；
图3是本实用新型一种型材切割机的清洁刮条侧面示意图。
图中：1-加工台、2-防护罩、3-活动罩、4-弹簧、5-清洁刮条、6-刷毛层、7-旋转台、8-底座、9-夹具、10-切割刀片、11-指示针、21-弧形斜边、51-斜面。
【具体实施方式】
参阅图1、图2、图3，本实用新型一种型材切割机，包括加工台1，所述加工台1的顶部设置有弹性转轴，所述弹性转轴转动连接有防护罩2，所述防护罩2内转动设置有切割刀片10，切割刀片10为砂轮片，所述防护罩2的外沿处设置有清理机构，所述清理机构包括转动设置在防护罩2上的活动罩3，所述活动罩3的外沿处设有弹簧4，所述弹簧4连接有清洁刮条5，所述清洁刮条5为硬质塑料材质，所述防护罩2设有清洁刮条5的一侧设有弧形斜边21，所述清洁刮条5靠近防护罩2的一侧设有与所述弧形斜边21相匹配的斜面51，所述清洁刮条5的底面设有刷毛层6，所述刷毛层6由硬质刷毛组成，所述加工台1转动设置在旋转台7上，所述旋转台7的外侧面标有刻度，所述加工台1的外侧面设有指示针11，所述旋转台7的底部设有底座8，所述底座8上设有夹具9。
本实用新型工作过程：
本实用新型一种型材切割机在工作过程中，清理刀片时，先向外转动活动罩3，使清洁刮条5的下表面与刀片的外表面相接触，接着低速空转刀片，使刷毛层6对刀片的表面进行清理，清理完成后，重新将活动罩3向内转动，使清洁刮条5重新上升，收纳到防护罩2的外表面。
上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
Claims (6)
1.一种型材切割机，其特征在于：包括加工台（1），所述加工台（1）的顶部设置有弹性转轴，所述弹性转轴转动连接有防护罩（2），所述防护罩（2）内转动设置有切割刀片（10），所述防护罩（2）的外沿处设置有清理机构，所述清理机构包括转动设置在防护罩（2）上的活动罩（3），所述活动罩（3）的外沿处设有弹簧（4），所述弹簧（4）连接有清洁刮条（5）。
2.如权利要求1所述的型材切割机，其特征在于：所述清洁刮条（5）为硬质塑料材质，所述防护罩（2）设有清洁刮条（5）的一侧设有弧形斜边（21）。
3.如权利要求2所述的型材切割机，其特征在于：所述清洁刮条（5）靠近防护罩（2）的一侧设有与所述弧形斜边（21）相匹配的斜面（51）。
4.如权利要求1所述的型材切割机，其特征在于：所述清洁刮条（5）的底面设有刷毛层（6）。
5.如权利要求1所述的型材切割机，其特征在于：所述加工台（1）转动设置在旋转台（7）上，所述旋转台（7）的外侧面标有刻度，所述加工台（1）的外侧面设有指示针（11）。
6.如权利要求5所述的型材切割机，其特征在于：所述旋转台（7）的底部设有底座（8），所述底座（8）上设有夹具（9）。
