一种动力电池模组的折弯式FPC采集装置，采集装置包括FPC柔性电路板、电压采集镍片、连接器、补强板和温度采集镍片；FPC柔性电路板整体为“T”字型，通过弯折工艺将其折弯为“工”字型并定型；FPC柔性电路板两端均焊接电压采集镍片和温度采集镍片；FPC柔性电路板的一端连接连接器，与连接器相连位置的FPC柔性电路板上粘结补强板；连接器用于与模组外的电池管理系统连接。该装置采用一体式FPC柔性电路板，可节省物料成本、提升电池能量密度、方便自动化生产装配，同时提升电池模组工作的可靠性。
Description
技术领域
本实用新型涉及一种动力电池模组的FPC低压采集装置，属于电动汽车电池模组技术领域。
背景技术
在目前的电动汽车中，动力电池包负责为整车提供能量。动力电池包一般由箱体、电池模组、BMS(电池管理系统)、高压配电单元、冷却系统等几大部分组成。其中BMS相当于电池包的核心控制单元，它主要负责对电池的各项参数进行监控、控制和保护。其中电池的单体电压和温度信号，是BMS实现其各项功能的基础。而负责采集单体电压和温度信号并传递给BMS的装置，就称为低压采集装置。低压采集装置按安装位置可以分为模组内和模组外两部分。目前模组内常见的低压采集装置为传统线束形式，一端采用螺接方式连接电芯的温度采集点或电压采集点，另一端接模组外低压采集装置后再连接BMS。该种形式的采集装置在采集点的接触电阻较大，可靠性较差。且只能人工装配无法实现自动化，生产效率较低。
FPC指柔性电路板，又称软性电路板、挠性电路板，以聚酰亚胺或聚脂薄膜为基材，此种材料制造的电路可随意弯曲、折迭重量轻，体积小，散热性好，安装方便。
实用新型内容
本实用新型提供一种动力电池模组及折弯式FPC采集装置，该采集装置采用一体式FPC柔性电路板，可节省物料成本、提升电池能量密度、方便自动化生产装配，同时提升电池模组工作的可靠性。
为实现上述目的，本实用新型包括如下技术方案：
一种动力电池模组的折弯式FPC采集装置，包括FPC柔性电路板2、电压采集镍片1、连接器3、补强板4和温度采集镍片5；
FPC柔性电路板2整体为“T”字型，通过弯折工艺将其折弯为“工”字型并定型；FPC柔性电路板两端均焊接电压采集镍片1和温度采集镍片5；电压采集镍片1用于与电池模组7的汇流铜排6焊接，采集电压信号；温度采集镍片5用于通过导热胶粘结在各电芯上，采集温度信号；
FPC柔性电路板2的一端连接连接器3，与连接器3相连位置的FPC柔性电路板上粘结补强板4；
连接器3用于与模组外的电池管理系统连接。
如上所述的动力电池模组的折弯式FPC采集装置，优选地，所述连接器3为汽车级连接器插座。
如上所述的动力电池模组的折弯式FPC采集装置，优选地，所述连接器3为16Pin连接器或14Pin连接器。
如上所述的动力电池模组的折弯式FPC采集装置，优选地，所述温度采集镍片5为镍片内安装有温度传感器。
如上所述的动力电池模组的折弯式FPC采集装置，优选地，所述温度传感器为热敏电阻。
如上所述的动力电池模组的折弯式FPC采集装置，优选地，所述FPC柔性电路板2的弯折处采用双面胶8粘结固定。
另一方面，本实用新型提供一种动力电池模组，其示采用如上所述的动力电池模组的折弯式FPC采集装置。
如上所述的动力电池模组，优选地，所述FPC柔性电路板2平铺在电池模组7顶部，两端弯曲后贴接在电池模组两侧框架上，电压采集镍片1与两侧框架上的汇流铜排6焊接，温度采集镍片5通过导热胶粘结在电芯上。
本实用新型的有益效果在于：该采集装置采用一体式“T”字型FPC柔性电路板，生产下料时“T”字型方便物料排版，可以节省50％的物料成本。再通过折弯工艺，将其折弯为“工”字型并定型。该结构可以降低电池模组重量，提升能量密度，方便自动化生产装配，同时FPC的柔性可以吸收震动时的应力和能量，提升电池模组工作的可靠性。
附图说明

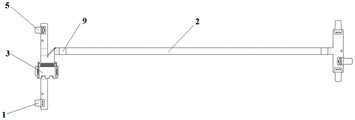

图1为实施例1的动力电池模组的折弯式FPC采集装置展平状态示意图。
图2为实施例1的动力电池模组的折弯式FPC采集装置折弯状态示意图。
图3为实施例1的动力电池模组的折弯式FPC采集装置分解结构示意图。
图4为FPC采集装置与电池模组的分解结构示意图。
具体实施方式
下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。
实施例1动力电池模组及折弯式FPC采集装置
一、动力电池模组的折弯式FPC采集装置
如图1、图2和图3所示，动力电池模组的折弯式FPC采集装置包括FPC柔性电路板2、电压采集镍片1、连接器3、补强板4和温度采集镍片5。FPC柔性电路板2整体为“T”字型，通过弯折工艺将其折弯为“工”字型，弯折处采用双面胶8粘结固定。FPC柔性电路板两端均焊接电压采集镍片1和温度采集镍片5。电压采集镍片1用于与电池模组7的汇流铜排6焊接，采集电压信号。温度采集镍片5为镍片内安装有温度传感器，用于通过导热胶粘结在各电芯上，采集温度信号。
FPC柔性电路板2的一端连接连接器3，与连接器3相连位置的FPC柔性电路板上粘结补强板4。连接器3可以是汽车级连接器插座，例如16Pin连接器，连接器3用于与模组外的电池管理系统BMS连接。
二、具有上述折弯式FPC采集装置的动力电池模组
如图4所示，在模组装配时，FPC柔性电路板2先平铺在电池模组7顶部，由于FPC的柔性，可以在将FPC柔性电路板的两端弯曲后安装在模组的前后两侧，电路板与电池模组之间放置压缩泡棉9，用于装配后的紧固压实。电压采集镍片1的外部一端与模组内的汇流铜排6焊接在一起采集电压信号，内部通过FPC的电路连接到连接器针脚。同时，温度采集镍片5附件还安装有温度传感器，通过导热胶粘结在电芯上，采集镍片温度，并将温度信号通过FPC电路连接到连接器针脚，这样模组内的电压和温度信号均统一集中在连接器3内。模组外的BMS只需接入该连接器即可实现对模组内的实时监控。
