WO2022210586A1 - 透明導電フィルム及び透明導電パターンの形成方法 - Google Patents

透明導電フィルム及び透明導電パターンの形成方法 Download PDF

Info

Publication number
WO2022210586A1
WO2022210586A1 PCT/JP2022/015138 JP2022015138W WO2022210586A1 WO 2022210586 A1 WO2022210586 A1 WO 2022210586A1 JP 2022015138 W JP2022015138 W JP 2022015138W WO 2022210586 A1 WO2022210586 A1 WO 2022210586A1
Authority
WO
WIPO (PCT)
Prior art keywords
transparent conductive
film
conductive film
transparent
intersections
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2022/015138
Other languages
English (en)
French (fr)
Inventor
繁 山木
周平 米田
泰直 宮村
久美子 寺尾
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Resonac Holdings Corp
Original Assignee
Showa Denko KK
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Showa Denko KK filed Critical Showa Denko KK
Priority to KR1020237025899A priority Critical patent/KR20230128514A/ko
Priority to CN202280023862.9A priority patent/CN117063247A/zh
Priority to US18/285,001 priority patent/US20240188220A1/en
Priority to JP2023511294A priority patent/JPWO2022210586A1/ja
Publication of WO2022210586A1 publication Critical patent/WO2022210586A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/09—Use of materials for the conductive, e.g. metallic pattern
    • H05K1/092—Dispersed materials, e.g. conductive pastes or inks
    • H05K1/095—Dispersed materials, e.g. conductive pastes or inks for polymer thick films, i.e. having a permanent organic polymeric binder
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B32B27/26—Layered products comprising a layer of synthetic resin characterised by the use of special additives using curing agents
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/02—Physical, chemical or physicochemical properties
    • B32B7/023—Optical properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/02—Physical, chemical or physicochemical properties
    • B32B7/025—Electric or magnetic properties
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
    • C08J7/04—Coating
    • C08J7/042—Coating with two or more layers, where at least one layer of a composition contains a polymer binder
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
    • C08J7/04—Coating
    • C08J7/044—Forming conductive coatings; Forming coatings having anti-static properties
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0041—Optical brightening agents, organic pigments
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D131/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an acyloxy radical of a saturated carboxylic acid, of carbonic acid, or of a haloformic acid; Coating compositions based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/04—Polyurethanes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/63—Additives non-macromolecular organic
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06F—ELECTRIC DIGITAL DATA PROCESSING
    • G06F3/00—Input arrangements for transferring data to be processed into a form capable of being handled by the computer; Output arrangements for transferring data from processing unit to output unit, e.g. interface arrangements
    • G06F3/01—Input arrangements or combined input and output arrangements for interaction between user and computer
    • G06F3/03—Arrangements for converting the position or the displacement of a member into a coded form
    • G06F3/041—Digitisers, e.g. for touch screens or touch pads, characterised by the transducing means
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06F—ELECTRIC DIGITAL DATA PROCESSING
    • G06F3/00—Input arrangements for transferring data to be processed into a form capable of being handled by the computer; Output arrangements for transferring data from processing unit to output unit, e.g. interface arrangements
    • G06F3/01—Input arrangements or combined input and output arrangements for interaction between user and computer
    • G06F3/03—Arrangements for converting the position or the displacement of a member into a coded form
    • G06F3/041—Digitisers, e.g. for touch screens or touch pads, characterised by the transducing means
    • G06F3/044—Digitisers, e.g. for touch screens or touch pads, characterised by the transducing means by capacitive means
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01B—CABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B13/00—Apparatus or processes specially adapted for manufacturing conductors or cables
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01B—CABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B13/00—Apparatus or processes specially adapted for manufacturing conductors or cables
    • H01B13/0026—Apparatus for manufacturing conducting or semi-conducting layers, e.g. deposition of metal
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01B—CABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B5/00—Non-insulated conductors or conductive bodies characterised by their form
    • H01B5/14—Non-insulated conductors or conductive bodies characterised by their form comprising conductive layers or films on insulating-supports
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/02—Apparatus or processes for manufacturing printed circuits in which the conductive material is applied to the surface of the insulating support and is thereafter removed from such areas of the surface which are not intended for current conducting or shielding
    • H05K3/027—Apparatus or processes for manufacturing printed circuits in which the conductive material is applied to the surface of the insulating support and is thereafter removed from such areas of the surface which are not intended for current conducting or shielding the conductive material being removed by irradiation, e.g. by photons, alpha or beta particles
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K2201/00—Indexing scheme relating to printed circuits covered by H05K1/00
    • H05K2201/02—Fillers; Particles; Fibers; Reinforcement materials
    • H05K2201/0203—Fillers and particles
    • H05K2201/0206—Materials
    • H05K2201/0215—Metallic fillers
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K2201/00—Indexing scheme relating to printed circuits covered by H05K1/00
    • H05K2201/02—Fillers; Particles; Fibers; Reinforcement materials
    • H05K2201/0203—Fillers and particles
    • H05K2201/0242—Shape of an individual particle
    • H05K2201/026—Nanotubes or nanowires

Definitions

  • the present invention relates to a method for forming a transparent conductive film and a transparent conductive pattern. More specifically, the present invention relates to a transparent conductive film having different transparent conductive patterns on the front and back and a method of forming transparent conductive patterns that are different on the front and back.
  • touch panels have also been used in smartphones, car navigation systems, and vending machines.
  • bendable smartphones are attracting attention, there is a demand for bendable touch panels.
  • a bendable transparent film and a transparent conductive film that is, a transparent conductive film with excellent bending resistance, are essential. It is desirable that the thickness of the transparent conductive film is as thin as possible. This is because if the film thickness is too thick, it will be easily broken when folded.
  • the transparent conductive film As a means of reducing the thickness of the transparent conductive film, it is possible to provide a conductive layer on both main surfaces of the substrate. This is because one sheet of transparent conductive film can serve as both an X sensor and a Y sensor by providing conductive layers on both main surfaces of the substrate. If a transparent conductive film having a conductive layer only on one main surface of a substrate is used, two films must be laminated together, which inevitably increases the total thickness.
  • Etching methods can be broadly classified into two types: dry etching (laser) and wet etching. Considering environmental load such as waste liquid generated by wet etching, the former laser etching can be said to be a more excellent technique.
  • a transparent conductive film is produced by providing a transparent conductive film on both main surfaces of a transparent resin film used as a base material, and both transparent conductive films are etched by laser etching. Must be patternable.
  • Patent Document 1 A method is already known in which a transparent conductive film, in which a silver nanowire layer is formed on a polycarbonate substrate, is patterned by laser etching (Patent Document 1). However, no example is shown in which both main surfaces of the same substrate are laser-etched. That is, there is no recognition of the problem of the present invention.
  • a method of preventing laser penetration is disclosed by increasing the thickness of a transparent support substrate made of a polymer material of a transparent conductive film and reducing the energy density by 50% or more (Patent Document 2).
  • Patent Document 2 exemplifies the wavelength of the laser light and the type of polymer material that can be used as the transparent support substrate, the actual result of etching the conductive layer is not shown and disclosed. It is not at all clear whether the desired processing can be achieved with the method.
  • Patent Document 3 discloses a transparent conductive substrate having a protective film coated with a transparent conductive substrate having excellent light resistance in addition to good optical properties and electrical properties. It is to provide a conductive substrate, which is completely different from the problem to be solved by the present invention.
  • the present invention has the following embodiments.
  • the second transparent conductive pattern film further includes a second non-conductive region, and the second transparent conductive film has an absorption peak based on a nanostructure network in the light transmission spectrum [1] The transparent conductive film according to .
  • the transparent conductive film according to any one of [1] to [5], wherein the transparent resin film is a resin selected from cycloolefin polymer, polycarbonate, polyester, polyolefin, polyaramid, and acrylic resin.
  • the first protective film and the second protective film are composed of (A) a polyurethane containing a carboxy group, (B) an epoxy compound having two or more epoxy groups in the molecule, and (C) curing
  • the transparent conductive film according to any one of [1] to [9], which is a thermoset film of a curable resin composition containing an accelerator.
  • a first transparent conductive film containing a nanostructure network having intersections of metal nanowires and a binder resin on the second main surface of the transparent resin film , a second transparent conductive film containing a nanostructure network having intersections of metal nanowires and a binder resin, respectively; a first protective film on the first transparent conductive film; A protective film forming step of forming a second protective film on the second transparent conductive film, respectively; and a pattern forming step of etching only the transparent conductive film of to form a first transparent conductive pattern, wherein the first transparent conductive film and the second transparent conductive film have a nanostructure network in the light transmission spectrum.
  • the transparent resin film has an absorption peak based on, and the transparent resin film has a light transmittance of 80% or more in the wavelength region of the absorption peak wavelength ⁇ 30 nm based on the nanostructure network in the light transmission spectrum and in the visible light region,
  • the transparent conductive film of the present invention it is possible to selectively laser-etch only the transparent conductive film on one main surface of the transparent resin film that is the substrate, so that different transparent conductive patterns on both main surfaces can be formed. Excellent workability. As a result, it is possible to provide a transparent conductive film having different transparent conductive patterns on both main surfaces of a transparent resin film as a substrate, and to provide a method for forming different transparent conductive patterns on both main surfaces.
  • FIG. 3 is a cross-sectional view of intersections of silver nanowires in the nanostructure network, which constitute the transparent conductive pattern in the transparent conductive film of the present embodiment.
  • FIG. 2 is a diagram showing an electron beam diffraction observation field of a nanostructure network that constitutes a transparent conductive pattern in the transparent conductive film of the present embodiment.
  • FIG. 4 is a diagram showing electron beam diffraction observation results (diffraction pattern) of silver nanowires away from intersections of silver nanowires in the nanostructure network, which constitute the transparent conductive pattern in the transparent conductive film of the present embodiment.
  • FIG. 4 is a diagram showing the results of electron beam diffraction observation (diffraction pattern disappearance) in the immediate vicinity of intersections of silver nanowires in the nanostructure network, which constitute the transparent conductive pattern in the transparent conductive film of the present embodiment.
  • FIG. 3 is a diagram showing electron beam diffraction observation results (diffraction pattern) of intersections of silver nanowires in a nanostructure network, which constitute a transparent conductive pattern in the transparent conductive film of the present embodiment.
  • FIG. 4 is an explanatory diagram of a method for confirming continuity of the laser-processed surface of the transparent conductive film produced in the working example and the comparative processing example.
  • FIG. 4 is a judgment image diagram of the transparent conductive films produced in the working example and the comparative working example.
  • the transparent conductive film according to the first embodiment of the present invention comprises a first transparent conductive pattern film on the first main surface of a transparent resin film as a substrate, and a first conductive pattern film on the second main surface. each having a second transparent conductive pattern film different from the pattern, a first protective film on the first transparent conductive pattern film, and a second protective film on the second transparent conductive pattern film; wherein the first transparent conductive pattern film comprises a first conductive region and a first non-conductive region, wherein the first conductive region comprises nano-structures having intersections of metal nanowires; comprising a structural network and a binder resin, wherein the second transparent conductive pattern film comprises a second conductive region, the second conductive region comprising a nanostructured network having intersections of metal nanowires and a binder resin; wherein the first transparent conductive film has an absorption peak based on the nanostructure network in the light transmission spectrum, and the transparent resin film has an absorption peak maximum wavelength based on the nanostructure network in the light transmission spectrum ⁇ 30
  • transparent means that the light transmittance (total light transmittance) in the visible light region (wavelength 400-700 nm) is 80% or more.
  • the transparent resin film which is the base material of the transparent conductive film of the first embodiment of the present invention, is the absorption peak maximum in the light transmission spectrum of the nanostructure network having the intersections of metal nanowires contained in the transparent conductive film described later.
  • a material having a light transmittance of 80% or more in a wavelength range of ⁇ 30 nm and a visible light range (wavelength range of 400 nm to 700 nm) and having a thickness of 40 ⁇ m or more is used.
  • the base resin film itself must be transparent. Therefore, the light transmittance is 80% or more, preferably 85% or more, and more preferably 88% or more. be.
  • the thickness of the transparent resin film By setting the thickness of the transparent resin film to 40 ⁇ m or more, it is possible to suppress penetration of a pulsed laser beam (hereinafter sometimes referred to as a pulsed laser), which will be described later, even if the transparent resin film is used.
  • a pulsed laser a pulsed laser beam
  • the thickness of the transparent resin film is preferably 45-200 ⁇ m, more preferably 50-125 ⁇ m, still more preferably 100-125 ⁇ m.
  • the resin type of the transparent resin film is not particularly limited as long as it is transparent and non-conductive.
  • these transparent resin films may be provided with a single layer or a plurality of layers having functions such as easy adhesion and hard coating as long as the optical properties and electrical properties are not impaired. good too.
  • a cycloolefin polymer is a polymer synthesized using cycloolefins such as norbornene as a monomer, and has an alicyclic structure in its molecular structure.
  • Cycloolefin polymers include hydrogenation ring-opening metathesis polymerization type [COP] of norbornene derivatives and addition polymerization type [COC] of ethylene.
  • hydrogenation ring-opening metathesis polymerization type [COP] is more preferable from the viewpoint of heat resistance, flex resistance, and the like.
  • Hydrogenation ring-opening metathesis polymerization type [COP] includes ZEONEX (registered trademark) and ZEONOR (registered trademark) manufactured by Zeon Corporation, and ARTON (registered trademark) manufactured by JSR Corporation.
  • the first embodiment of the transparent conductive film of the present invention comprises a transparent resin film as a substrate, a first transparent conductive pattern film on the first main surface, and a second transparent conductive pattern film on the second main surface. Each has a conductive pattern film.
  • the first transparent conductive pattern film consists of a first conductive area and a first non-conductive area. A first conductive region is formed from one or more conductive portions and a first non-conductive region is formed from one or more non-conductive portions.
  • the first transparent conductive pattern film is different from the second transparent conductive pattern film formed on the second main surface side.
  • the first transparent conductive pattern film is different from the second transparent conductive pattern film
  • the respective projection positions on the two main surface sides are not the same as the arrangement of the second conductive region and the second non-conductive region of the second transparent conductive pattern film formed on the second main surface side means no.
  • the second transparent conductive pattern film consists of only the second conductive area or consists of the second conductive area and the second non-conductive area.
  • the second transparent conductive pattern film formed on the second main surface side is a solid transparent conductive film.
  • the second transparent conductive pattern film consists of a second conductive region and a second non-conductive region
  • the second conductive region is formed from one or more conductive portions and the second non-conductive region.
  • a conductive region is formed from one or more non-conductive portions.
  • the first conductive region includes a nanostructure network having intersections of metal nanowires and a binder resin.
  • the second conductive region also includes a nanostructured network having intersections of metal nanowires and a binder resin.
  • These first and second transparent conductive films preferably comprise a nanostructured network in which at least some of the intersections of metal nanowires are fused together.
  • Means for forming the nanostructure network include coating a dispersion of metal nanowires (metal nanowire ink) on a base material (transparent resin film) and then drying. Preferably, treatment such as heating or light irradiation is performed. to fuse at least a part of the intersections of the metal nanowires.
  • the fragments include those of various shapes, for example, granular (spherical, elliptical, columnar, etc.) obtained by dividing metal nanowires, and local network structures (including intersections of metal nanowires).
  • the non-conductive region as a whole includes those finely divided to the level of non-conductivity (intersections of metal nanowires (cross-shaped fragments), etc.). Fragments of the nanostructured network residing within the non-conducting regions can be completely removed, but complete removal increases the contrast between the conducting and non-conducting regions and reduces visibility (bone visible), so it is preferable not to remove it completely.
  • a known manufacturing method can be used as a method for manufacturing metal nanowires.
  • silver nanowires can be synthesized by reducing silver nitrate in the presence of polyvinylpyrrolidone using the Poly-ol method (see Chem. Mater., 2002, 14, 4736).
  • Gold nanowires can also be synthesized by reducing chloroauric acid hydrate in the presence of polyvinylpyrrolidone (see J. Am. Chem. Soc., 2007, 129, 1733). Techniques for large-scale synthesis and purification of silver nanowires and gold nanowires are described in detail in WO2008/073143 and WO2008/046058.
  • a gold nanotube having a porous structure can be synthesized by reducing a chloroauric acid solution using a silver nanowire as a template.
  • the silver nanowires used as the template dissolve into the solution due to the redox reaction with chloroauric acid, resulting in the formation of gold nanotubes having a porous structure (J. Am. Chem. Soc., 2004, 126, 3892- 3901).
  • the average diameter of the metal nanowires is preferably 1 to 500 nm, more preferably 5 to 200 nm, even more preferably 5 to 100 nm, and particularly preferably 10 to 50 nm.
  • the average length of the long axis of the metal nanowires is preferably 1 to 100 ⁇ m, more preferably 1 to 80 ⁇ m, even more preferably 2 to 70 ⁇ m, and particularly preferably 5 to 50 ⁇ m.
  • the metal nanowire preferably has an average diameter thickness and an average major axis length satisfying the above ranges, and an average aspect ratio of more than 5, more preferably 10 or more, and 100 or more. is more preferable, and 200 or more is particularly preferable.
  • the aspect ratio is a value obtained by a/b when the average diameter of the metal nanowires is approximated by b and the average length of the long axis by a.
  • a and b are measured using a scanning electron microscope (SEM) and an optical microscope.
  • b average diameter
  • JSM-7000F field emission scanning electron microscope JSM-7000F (manufactured by JEOL Ltd.). determined as the arithmetic mean of the measured values.
  • a shape measuring laser microscope VK-X200 manufactured by Keyence Corporation
  • VK-X200 manufactured by Keyence Corporation
  • Materials for metal nanowires include, for example, at least one selected from the group consisting of gold, silver, platinum, copper, nickel, iron, cobalt, zinc, ruthenium, rhodium, palladium, cadmium, osmium, and iridium, and these metals. Combined alloys are included.
  • the binder resin can be applied without limitation as long as it has transparency, but when using metal nanowires using the polyol method, alcohol, water Alternatively, it is preferable to use a binder resin soluble in a mixed solvent of alcohol and water.
  • a binder resin soluble in a mixed solvent of alcohol and water examples thereof include hydrophilic cellulosic resins such as poly-N-vinylpyrrolidone, methylcellulose, hydroxyethylcellulose and carboxymethylcellulose, butyral resins, and poly-N-vinylacetamide (PNVA (registered trademark)).
  • PNVA poly-N-vinylacetamide
  • Poly-N-vinylacetamide is a homopolymer of N-vinylacetamide (NVA).
  • N-vinylacetamide copolymer a copolymer containing 70 mol % or more of N-vinylacetamide (NVA) as a monomer unit can also be used.
  • NVA N-vinylacetamide
  • Monomers that can be copolymerized with NVA include, for example, N-vinylformamide, N-vinylpyrrolidone, acrylic acid, methacrylic acid, sodium acrylate, sodium methacrylate, acrylamide and acrylonitrile.
  • the N-vinylacetamide-derived monomer unit is preferably contained in the polymer in an amount of 70 mol% or more, more preferably 80 mol% or more, and more preferably 90 mol% or more. more preferably.
  • Such a polymer preferably has a weight average molecular weight of 30,000 to 4,000,000, more preferably 100,000 to 3,000,000, further preferably 300,000 to 1,500,000 in terms of absolute molecular weight.
  • the binder resin is water-soluble, the absolute molecular weight is measured by the following method.
  • the binder resin is dissolved in the following eluent and left to stand for 20 hours.
  • the concentration of the binder resin in this solution is 0.05 mass %.
  • GPC Shodex (registered trademark) SYSTEM21 manufactured by Showa Denko K.K.
  • the above resins may be used alone or in combination of two or more. When two or more types are combined, simple mixing may be used, or a copolymer may be used.
  • the first and second transparent conductive films each contain a nanostructure network having metal nanowire intersections and a binder resin, as described above.
  • the first and second transparent conductive films are formed by applying a metal nanowire ink containing a solvent that uniformly disperses the metal nanowires and dissolves the binder resin to both main surfaces of the transparent resin film by printing or the like, and removing the solvent by drying. can be formed by
  • the solvent is not particularly limited as long as the solvent disperses the metal nanowires satisfactorily and dissolves the binder resin but does not dissolve the transparent resin film.
  • Alcohols are saturated monohydric alcohols (methanol, ethanol, normal propanol and isopropanol) having 1 to 3 carbon atoms represented by C n H 2n+1 OH (n is an integer of 1 to 3) [hereinafter simply “carbon atoms Saturated monohydric alcohol with a number of 1 to 3”. ], and more preferably contains at least 40% by mass of saturated monohydric alcohol having 1 to 3 carbon atoms in all alcohols.
  • the use of a saturated monohydric alcohol having 1 to 3 carbon atoms facilitates drying of the solvent, which is advantageous in terms of the process.
  • Alcohols other than saturated monohydric alcohols having 1 to 3 carbon atoms can be used in combination as alcohols.
  • Alcohols other than saturated monohydric alcohols having 1 to 3 carbon atoms that can be used in combination include, for example, ethylene glycol, propylene glycol, ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, propylene glycol monomethyl ether, and propylene glycol monoethyl ether. mentioned.
  • the total alcohol content in the mixed solvent is preferably 5 to 90% by mass. If the alcohol content in the mixed solvent is less than 5% by mass or more than 90% by mass, striped patterns (coating spots) may occur during coating.
  • the metal nanowire ink can be produced by stirring and mixing the binder resin, metal nanowires and solvent with a rotation or revolution stirrer or the like.
  • the content of the binder resin contained in the metal nanowire ink is preferably in the range of 0.01 to 1.0% by mass.
  • the content of metal nanowires contained in the metal nanowire ink is preferably in the range of 0.01 to 1.0% by mass.
  • the content of the solvent contained in the metal nanowire ink is preferably in the range of 98.0 to 99.98% by mass.
  • Metal nanowire ink can be printed by printing methods such as bar coating, spin coating, spray coating, gravure, and slit coating.
  • printing methods such as bar coating, spin coating, spray coating, gravure, and slit coating.
  • shape of the printed film or pattern formed by printing it may be the shape of the wiring or electrode pattern formed on the base material, or the film covering the entire surface or a part of the base material ( solid pattern), and the like.
  • the formed pattern becomes conductive by drying the solvent.
  • the dry thickness of the transparent conductive film or transparent conductive pattern varies depending on the diameter of the metal nanowires used, the desired sheet resistance value, etc., but is preferably 10 to 300 nm, more preferably 30 to 200 nm.
  • the dry thickness of the transparent conductive film is 10 nm or more, the number of intersections of the metal nanowires increases, so good conductivity can be obtained. If the dry thickness of the transparent conductive film is 300 nm or less, it is possible to obtain good optical properties because light is easily transmitted and reflection by the metal nanowires is suppressed. Appropriate heating or light irradiation may be performed on the conductive pattern as necessary.
  • a transparent conductive film according to a first embodiment of the present invention has a first protective film on the first transparent conductive pattern film and a second protective film on the second transparent conductive pattern film.
  • the protective film that protects the transparent conductive pattern film is a thermosetting film of a curable resin composition.
  • the curable resin composition preferably contains (A) a polyurethane containing a carboxy group, (B) an epoxy compound having two or more epoxy groups in the molecule, and (C) a curing accelerator. .
  • a curable resin composition is formed on the first and second transparent conductive patterns by printing, coating, or the like, and cured to form a protective film.
  • Curing of the curable resin composition can be carried out by, for example, heating and drying the thermosetting resin composition to thermally cure it.
  • (B) an epoxy compound having two or more epoxy groups in the molecule is simply referred to as "(B) epoxy compound”.
  • the polyurethane containing a carboxy group preferably has a weight average molecular weight of 1,000 to 100,000, more preferably 2,000 to 70,000. It is preferably 3,000 to 50,000, and more preferably 3,000 to 50,000.
  • the weight-average molecular weight of a polyurethane containing a carboxyl group is a polystyrene-equivalent value measured by GPC.
  • the weight average molecular weight of the carboxyl group-containing polyurethane is 100,000 or less, the solubility in a solvent is good, and the viscosity of the polyurethane solution after dissolution does not become too high, resulting in excellent handleability.
  • the GPC measurement conditions for polyurethanes containing carboxyl groups are as follows. Apparatus name: HPLC unit HSS-2000 manufactured by JASCO Corporation Column: Shodex column LF-804 Mobile phase: Tetrahydrofuran Flow rate: 1.0 mL/min Detector: RI-2031Plus manufactured by JASCO Corporation Temperature: 40.0°C Sample volume: Sample loop 100 ⁇ l Sample concentration: Prepared to about 0.1% by mass
  • the acid value of the carboxy group-containing polyurethane is preferably 10 to 140 mg-KOH/g, more preferably 15 to 130 mg-KOH/g.
  • the protective film has good solvent resistance and the resin composition has good curability.
  • the solubility of the polyurethane in a solvent is good, and the viscosity of the resin composition can be easily adjusted to a desired viscosity. In addition, problems such as warping of the base film due to excessive hardening of the cured product are less likely to occur.
  • Acid value (mg-KOH/g) [B x f x 5.611]/S B: Amount of 0.1N potassium hydroxide-ethanol solution used (ml) f: Factor S of 0.1N potassium hydroxide-ethanol solution: Amount of sample collected (g)
  • Polyurethane containing a carboxy group is, more specifically, a polyurethane synthesized using (a1) a polyisocyanate compound, (a2) a polyol compound, and (a3) a dihydroxy compound having a carboxy group as monomers.
  • a1 a polyisocyanate compound
  • a2) a polyol compound
  • a3 a dihydroxy compound having a carboxy group as monomers.
  • each of (a1), (a2), and (a3) preferably does not contain a conjugated functional group such as an aromatic compound.
  • a conjugated functional group such as an aromatic compound.
  • (a1) Polyisocyanate compound As the (a1) polyisocyanate compound, a diisocyanate having two isocyanato groups per molecule is usually used.
  • polyisocyanate compounds include aliphatic polyisocyanates and alicyclic polyisocyanates, and these can be used alone or in combination of two or more.
  • a small amount of polyisocyanate having 3 or more isocyanato groups can also be used as long as the carboxy group-containing polyurethane does not gel.
  • aliphatic polyisocyanates examples include 1,3-trimethylene diisocyanate, 1,4-tetramethylene diisocyanate, 1,6-hexamethylene diisocyanate, 1,9-nonamethylene diisocyanate, 1,10-decamethylene diisocyanate, 2 , 2,4-trimethylhexamethylene diisocyanate, 2,4,4-trimethylhexamethylene diisocyanate, lysine diisocyanate, 2,2′-diethyl ether diisocyanate, dimer acid diisocyanate.
  • Alicyclic polyisocyanates include, for example, 1,4-cyclohexanediisocyanate, 1,3-bis(isocyanatomethyl)cyclohexane, 1,4-bis(isocyanatomethyl)cyclohexane, 3-isocyanatomethyl-3,5 ,5-trimethylcyclohexyl isocyanate (IPDI, isophorone diisocyanate), bis-(4-isocyanatocyclohexyl)methane (hydrogenated MDI), hydrogenated (1,3- or 1,4-) xylylene diisocyanate, norbornane diisocyanate. be done.
  • IPDI isophorone diisocyanate
  • hydrochloride bis-(4-isocyanatocyclohexyl)methane
  • hydrogenated 1,3- or 1,4-) xylylene diisocyanate
  • norbornane diisocyanate norbornane diisocyanate.
  • the content of these is preferably 50 mol% or less, more than It is preferably 30 mol % or less, more preferably 10 mol % or less.
  • (a2) Polyol compound (a2) Polyol compound (however, (a2) polyol compound does not include (a3) a dihydroxy compound having a carboxyl group described later) usually has a number average molecular weight of 250 to 50,000. Yes, preferably 400 to 10,000, more preferably 500 to 5,000.
  • the number average molecular weight of the polyol compound is a polystyrene-equivalent value measured by GPC under the conditions described above.
  • (a2) Polyol compounds include, for example, polycarbonate polyols, polyether polyols, polyester polyols, polylactone polyols, polysilicones with hydroxyl groups on both ends, and C18 (18 carbon atoms) unsaturated fatty acids made from vegetable oils and fats, and It is a polyol compound having 18 to 72 carbon atoms obtained by hydrogenating a polyvalent carboxylic acid derived from the polymer and converting the carboxylic acid into a hydroxyl group.
  • the (a2) polyol compound is preferably a polycarbonate polyol from the viewpoint of the balance between water resistance as a protective film, insulation reliability, and adhesion to the substrate.
  • a polycarbonate polyol can be obtained by reacting a diol having 3 to 18 carbon atoms as a raw material with a carbonate ester or phosgene, and is represented by the following structural formula (1), for example.
  • R 3 is a residue obtained by removing the hydroxyl group from the corresponding diol (HO--R 3 --OH) and is an alkylene group having 3 to 18 carbon atoms, and n 3 is a positive integer, preferably is 2-50.
  • the polycarbonate polyol represented by formula (1) is 1,3-propanediol, 1,4-butanediol, 1,5-pentanediol, 1,6-hexanediol, 3-methyl-1 ,5-pentanediol, 1,8-octanediol, 1,3-cyclohexanedimethanol, 1,4-cyclohexanedimethanol, 1,9-nonanediol, 2-methyl-1,8-octanediol, 1,10 -Decamethylene glycol or 1,2-tetradecanediol can be used as a starting material.
  • the polycarbonate polyol may be a polycarbonate polyol (copolymerized polycarbonate polyol) having multiple types of alkanediyl groups in its skeleton.
  • the use of a copolymerized polycarbonate polyol is often advantageous from the viewpoint of preventing crystallization of (A) polyurethanes containing carboxy groups. Considering solubility in a solvent, it is preferable to use a polycarbonate polyol having a branched skeleton and a hydroxyl group at the end of the branched chain.
  • a dihydroxy compound containing a carboxy group (a3)
  • the dihydroxy compound containing a carboxy group has two selected from a hydroxy group and a hydroxyalkyl group having 1 or 2 carbon atoms, and has a molecular weight of A carboxylic acid or aminocarboxylic acid having a molecular weight of 200 or less is preferable because the cross-linking point can be controlled.
  • Dihydroxy compounds containing a carboxy group include, for example, 2,2-dimethylolpropionic acid, 2,2-dimethylolbutanoic acid, N,N-bishydroxyethylglycine, N,N-bishydroxyethyl Among these, 2,2-dimethylolpropionic acid and 2,2-dimethylolbutanoic acid are preferred because of their high solubility in solvents.
  • the dihydroxy compound containing a carboxy group can be used alone or in combination of two or more.
  • Polyurethane containing a carboxyl group can be synthesized only from the above three components ((a1), (a2) and (a3)). Furthermore, it can be synthesized by reacting (a4) a monohydroxy compound and/or (a5) a monoisocyanate compound. From the viewpoint of weather resistance and light resistance, (a4) monohydroxy compound and (a5) monoisocyanate compound are preferably compounds containing no aromatic ring or carbon-carbon double bond in the molecule.
  • Polyurethanes containing carboxyl groups can be prepared by using a suitable organic solvent in the presence or absence of a known urethanization catalyst such as dibutyltin dilaurate. ) a polyol compound and (a3) a dihydroxy compound having a carboxyl group. (a1) The polyisocyanate compound, (a2) the polyol compound, and (a3) the dihydroxy compound having a carboxyl group are reacted without a catalyst.
  • a known urethanization catalyst such as dibutyltin dilaurate.
  • the organic solvent is not particularly limited as long as it has low reactivity with the isocyanate compound.
  • the organic solvent preferably does not contain a basic functional group such as amine and has a boiling point of 50° C. or higher, preferably 80° C. or higher, more preferably 100° C. or higher.
  • solvents examples include toluene, xylene, ethylbenzene, nitrobenzene, cyclohexane, isophorone, diethylene glycol dimethyl ether, ethylene glycol diethyl ether, ethylene glycol monomethyl ether acetate, propylene glycol monomethyl ether acetate, Propylene glycol monoethyl ether acetate, dipropylene glycol monomethyl ether acetate, diethylene glycol monoethyl ether acetate, methyl methoxypropionate, ethyl methoxypropionate, methyl ethoxypropionate, ethyl ethoxypropionate, ethyl acetate, acetic acid Mention may be made of n-butyl, isoamyl acetate, ethyl lactate, acetone, methyl ethyl ketone, cyclohexanone, N,N-dimethylformamide,
  • the organic solvent is propylene glycol monomethyl ether acetate, propylene glycol mono Ethyl ether acetate, dipropylene glycol monomethyl ether acetate, diethylene glycol monoethyl ether acetate, ⁇ -butyrolactone, or combinations thereof are preferred.
  • the order in which the raw materials are added is not particularly limited, but usually (a2) the polyol compound and (a3) the dihydroxy compound having a carboxyl group are first placed in a reaction vessel, dissolved or dispersed in a solvent, and then heated to 20 to 150°C. , more preferably at 60 to 120°C, (a1) the polyisocyanate compound is added dropwise, and then these are reacted at 30 to 160°C, more preferably 50 to 130°C.
  • the raw material charging molar ratio is adjusted according to the desired molecular weight and acid value of the polyurethane.
  • the molar ratio of (a1) the isocyanato group of the polyisocyanate compound to ((a2) the hydroxyl group of the polyol compound + (a3) the hydroxyl group of the dihydroxy compound having a carboxyl group) is preferably 0.5 to 1.5. :1, more preferably 0.8-1.2:1, more preferably 0.95-1.05:1.
  • the molar ratio of (a2) hydroxyl group of the polyol compound to (a3) hydroxyl group of the dihydroxy compound having a carboxyl group is preferably 1:0.1-30, more preferably 1:0.3-10.
  • epoxy compounds (B) include bisphenol A type epoxy compounds, hydrogenated bisphenol A type epoxy resins, bisphenol F type epoxy resins, novolak type epoxy resins, phenol novolak type epoxy resins, cresol novolak type epoxy resins, N-glycidyl type epoxy resin, bisphenol A novolac type epoxy resin, chelate type epoxy resin, glyoxal type epoxy resin, amino group-containing epoxy resin, rubber modified epoxy resin, dicyclopentadiene phenolic type epoxy resin, silicone modified epoxy resin, ⁇ Epoxy compounds having two or more epoxy groups in one molecule, such as a caprolactone-modified epoxy resin, an aliphatic epoxy resin containing a glycidyl group, and an alicyclic epoxy resin containing a glycidyl group.
  • An epoxy compound having 3 or more epoxy groups in one molecule can be used more preferably.
  • examples of such epoxy compounds include EHPE (registered trademark) 3150 (manufactured by Daicel Corporation), jER604 (manufactured by Mitsubishi Chemical Corporation), EPICLON EXA-4700 (manufactured by DIC Corporation), and EPICLON HP-7200 (manufactured by DIC Corporation). company), pentaerythritol tetraglycidyl ether, pentaerythritol triglycidyl ether, and TEPIC-S (manufactured by Nissan Chemical Industries, Ltd.).
  • the epoxy compound may have an aromatic ring in the molecule.
  • the mass of (B) the epoxy compound is preferably 20% by mass or less with respect to the total mass of (A) the carboxy group-containing polyurethane and (B) the epoxy compound.
  • the mixing ratio of (B) the epoxy compound and (A) the carboxy group-containing polyurethane is 0.5 to 1.5 in terms of the equivalent ratio of the carboxy group in the polyurethane to the epoxy group of the (B) epoxy compound. It is preferably from 0.7 to 1.3, even more preferably from 0.9 to 1.1.
  • Curing accelerators include, for example, phosphine compounds such as triphenylphosphine and tributylphosphine (manufactured by Hokko Chemical Industry Co., Ltd.), Curesol (registered trademark) (imidazole-based epoxy resin curing agent: Shikoku Kasei Kogyo Co., Ltd.), 2-phenyl-4-methyl-5-hydroxymethylimidazole, U-CAT (registered trademark) SA series (DBU salt: San-Apro Co., Ltd.), Irgacure (registered trademark) 184 .
  • phosphine compounds such as triphenylphosphine and tributylphosphine (manufactured by Hokko Chemical Industry Co., Ltd.), Curesol (registered trademark) (imidazole-based epoxy resin curing agent: Shikoku Kasei Kogyo Co., Ltd.), 2-phenyl-4-methyl-5-hydroxymethylimidazole, U-CAT (register
  • the amount of the curing accelerator (C) used is too small, the effect of the addition will be lost, and if the amount used is too large, the electrical insulation will decrease. 0.1 to 10% by mass, more preferably 0.5 to 6% by mass, still more preferably 0.5 to 5% by mass, and particularly preferably 0.5 to 3% by mass relative to the total mass of the epoxy compound .
  • Curing aids include, for example, polyfunctional thiol compounds and oxetane compounds.
  • polyfunctional thiol compounds include pentaerythritol tetrakis(3-mercaptopropionate), tris-[(3-mercaptopropionyloxy)-ethyl]-isocyanurate, trimethylolpropane tris(3-mercaptopropionate).
  • Karenz (registered trademark) MT series manufactured by Showa Denko KK).
  • oxetane compound examples include Aron Oxetane (registered trademark) series (manufactured by Toagosei Co., Ltd.), ETERNACOLL (registered trademark) OXBP and OXMA (manufactured by Ube Industries, Ltd.).
  • the amount of the curing aid used is preferably 0.1 to 10 parts by mass, more preferably 0.5 to 6 parts by mass, per 100 parts by mass of the epoxy compound (B). When added in an amount of 0.1 part by mass or more, the effect of the auxiliary agent is sufficiently exhibited, and when added in an amount of 10 parts by mass or less, curing can be performed at a rate that facilitates handling.
  • the curable resin composition preferably contains 95.0% by mass or more and 99.9% by mass or less of the solvent (D), more preferably 96% by mass or more and 99.7% by mass or less. It is more preferable to contain not less than 99.5% by mass and not more than 99.5% by mass.
  • the solvent a solvent that does not attack the transparent conductive film or the transparent resin film can be used.
  • the solvent used for synthesizing the carboxy group-containing polyurethane can be used as it is, or (A) another solvent can be used to adjust the solubility or printability of the carboxy group-containing polyurethane.
  • the solvent used for synthesizing (A) the carboxy group-containing polyurethane may be distilled off before and after adding the new solvent to replace the solvent.
  • the boiling point of the solvent is preferably 80°C to 300°C, more preferably 80°C to 250°C.
  • D If the boiling point of the solvent is 80° C. or higher, it is possible to suppress unevenness caused by excessively quick drying.
  • D When the boiling point of the solvent is 300° C. or less, the heat treatment time required for drying and curing can be shortened, and productivity in industrial production can be improved.
  • Solvents include propylene glycol monomethyl ether acetate (boiling point 146°C), ⁇ -butyrolactone (boiling point 204°C), diethylene glycol monoethyl ether acetate (boiling point 218°C), tripropylene glycol dimethyl ether (boiling point 243°C), and the like.
  • ether solvents such as propylene glycol dimethyl ether (boiling point 97°C) and diethylene glycol dimethyl ether (boiling point 162°C), isopropyl alcohol (boiling point 82°C), t-butyl alcohol (boiling point 82°C), 1 - hexanol (boiling point 157 ° C.), propylene glycol monomethyl ether (boiling point 120 ° C.), diethylene glycol monomethyl ether (boiling point 194 ° C.), diethylene glycol monoethyl ether (boiling point 196 ° C.), diethylene glycol monobutyl ether (boiling point 230 ° C.), triethylene glycol ( (boiling point: 276°C), solvents containing hydroxyl groups such as ethyl lactate (boiling point: 154°C), methyl ethyl ketone (boiling point
  • solvents can be used alone or in combination of two or more.
  • the solubility of (A) the carboxy group-containing polyurethane, (B) the epoxy compound, etc. should be considered in addition to the solvent used in the synthesis of the (A) carboxy group-containing polyurethane.
  • the curable resin composition contains (A) a polyurethane containing a carboxyl group, (B) an epoxy compound, (C) a curing accelerator, and (D) a solvent, and (D) the content of the solvent is 95. 0% by mass or more and 99.9% by mass or less, and stirred so that these components become uniform.
  • the solid content concentration in the curable resin composition varies depending on the desired film thickness and printing method, but is preferably 0.1 to 10% by mass, more preferably 0.5% to 5% by mass. preferable.
  • the film thickness does not become excessively thick when the curable resin composition is applied on the transparent conductive film, and the electricity between the transparent conductive film
  • the protective film can be provided with weather resistance and light resistance.
  • the protective film solid content in the curable resin composition (A) a polyurethane containing a carboxy group, (B) an epoxy compound, and (C) a curing residue in a curing accelerator
  • the ratio of the aromatic ring-containing compound defined by the following formula is preferably suppressed to 15% by mass or less.
  • (C) curing residue in the curing accelerator used herein means that all or part of the curing accelerator (C) may disappear (decompose, volatilize, etc.) depending on the curing conditions, so it is protected under the curing conditions. It means the (C) curing accelerator remaining in the film.
  • (C) curing accelerator remaining in the protective film after curing cannot be accurately quantified, it is calculated based on the charged amount assuming that it does not disappear due to curing conditions, and the ratio of the aromatic ring-containing compound is It is preferable to use (C) the curing accelerator within the range of 15% by mass or less.
  • a curable film is formed on a transparent conductive film (also referred to as a “metal nanowire layer”) by a printing method such as a bar coat printing method, a gravure printing method, an inkjet method, or a slit coating method.
  • a protective film is formed by applying a resin composition, drying the solvent, and curing the curable resin after removing the solvent.
  • the thickness of the protective film obtained after curing is more than 30 nm and 1 ⁇ m or less.
  • the thickness of the protective film is preferably more than 50 nm and 500 nm or less, more preferably more than 100 nm and 200 nm or less. If the thickness of the protective film is 1 ⁇ m or less, it becomes easy to conduct with the wiring in the post-process. When the thickness is more than 30 nm, the effect of protecting the metal nanowire layer is sufficiently exhibited.
  • a second embodiment of the present invention is a method for forming a transparent conductive pattern.
  • the light transmittance in the region and the visible light region is 80% or more, the thickness is 40 ⁇ m or more, and the wavelength of the pulse laser is within the range of ⁇ 30 nm of the absorption peak maximum wavelength based on the nanostructure network in the light transmission spectrum. It is characterized by The transparent conductive film of the first embodiment is obtained by the method of forming a transparent conductive pattern of the second embodiment.
  • the first pattern of the transparent conductive film which is the first embodiment, is formed.
  • a first transparent conductive film containing a nanostructure network having metal nanowire intersections and a binder resin which is the source of the transparent conductive pattern of the second main surface of the transparent resin film (substrate)
  • a second transparent conductive film containing a nanostructure network having intersections of metal nanowires and a binder resin which is the basis of the second transparent conductive pattern of the transparent conductive film of the first embodiment, respectively.
  • the method of forming the first transparent conductive film and the second transparent conductive film is not particularly limited. can be formed by From the viewpoint of bending resistance, it is preferable to fuse at least a part of the intersections of the metal nanowires by performing a treatment such as heating or light irradiation during and after drying.
  • a dispersion of metal nanowires metal nanowire ink
  • a dispersion that does not contain a binder resin is applied on a substrate and dried to form a nanostructure network having intersections of metal nanowires.
  • a first transparent conductive film and a second transparent conductive film may be formed by coating the solution on a nanostructure network having intersections of metal nanowires and drying the solution.
  • a first protective film is formed on the first transparent conductive film, and a second protective film is formed on the second transparent conductive film (protective film forming step).
  • the protective film is formed by printing, coating, or the like the curable resin composition described above on the transparent conductive film, and curing the composition.
  • the transparent conductive film has a characteristic absorption peak in the ultraviolet light region in the optical transmission spectrum based on the nanostructured network having the intersections of the metal nanowires that compose it. From the side of the first protective film, the present inventors have determined that the light transmission spectrum is within the wavelength region of the absorption peak maximum wavelength ⁇ 30 nm based on the nanostructure network, and the light transmittance of the transparent resin film is 80% or more.
  • a nanostructure network having intersections of metal nanowires has an absorption peak attributed thereto in the ultraviolet region in the light transmission spectrum, so a wavelength close to this absorption peak maximum wavelength (absorption peak maximum wavelength ⁇ 30 nm) Etching can be performed with a pulsed laser of
  • FIG. 1 shows a transparent conductive film in which COP is used as the transparent resin film and silver nanowires (AgNW) are used as the metal nanowires (the first transparent conductive film and the The transparent conductive film at the stage of forming the first protective film) and the COP (ZF14-100 manufactured by Nippon Zeon Co., Ltd., thickness 100 ⁇ m) alone are shown.
  • the horizontal axis is the wavelength
  • the vertical axis is the light transmittance (%).
  • the nanostructured network with silver nanowire crossings has an absorption peak with a maximum at a wavelength of 380 nm. It originates from a nanostructured network based on silver nanowires. When measuring the ultraviolet-visible spectrum of silver nanowires dispersed in a liquid, it has a maximum peak in the wavelength region of 365 to 370 nm, depending on the diameter of the silver nanowires. Although the exact reason for the shift of the absorption peak maximum wavelength to the long wavelength side is unknown, it is presumed that the mutual fusion of silver nanowires has an effect.
  • the transmittance of the transparent resin film itself which is the base material of the transparent conductive film, be high over a wide wavelength range.
  • the rate should be high (80% or more).
  • a pulsed laser with a pulse width of less than 1 nanosecond travels through the transparent resin film to some extent, but if the thickness is 40 ⁇ m or more, it does not penetrate, or even if it penetrates, the second The inventors have confirmed that the transparent conductive film is not etched to the level of losing conductivity. If the thickness of the transparent resin film is less than 40 ⁇ m, the pulse laser penetrates (transmits) the transparent resin film, and the laser beam reaches the second transparent conductive film, which is not desired to be etched, causing the problem of etching.
  • the second transparent conductive film different from the first transparent conductive pattern film composed of the first conductive region and the first non-conductive region formed in the first transparent conductive film for the second transparent conductive film A second transparent conductive pattern film can be formed comprising conductive areas and second non-conductive areas. As described above, the second transparent conductive pattern film may be a solid transparent conductive film that is not etched.
  • the pulse width of the pulsed laser is preferably less than 0.1 (100 picoseconds) nanoseconds, more preferably less than 0.01 nanoseconds (10 picoseconds), 0.001 nanoseconds (1 picosecond) ), i.e. femtosecond pulsed lasers are more preferably used.
  • the metal nanowires which constitute the transparent conductive film, are present in the range that has become the non-conductive region after being irradiated with the pulse laser.
  • the metal forming the nanostructured network with the intersections of 1 melts and cannot maintain a sufficient network structure to develop electrical conductivity.
  • the wire-like metal that formed the nanostructured network is broken and the non-conducting regions now contain fragments of the nanostructured network.
  • the fragments include those of various shapes, for example, nanowires cut into granules (spherical, elliptical, columnar, etc.), and local network structures (including intersections of metal nanowires).
  • the remaining non-conductive regions as a whole include those that are finely divided to the level of non-conductivity (intersections of metal nanowires (cross-shaped fragments), etc.). Fragments of the nanostructure network generated in the non-conductive regions due to the etching process can be completely removed, but complete removal increases the contrast between the conductive and non-conductive regions, resulting in poor visibility. It is preferable not to remove it completely because it will decrease (bone will be more visible).
  • 100 g of silver nanowire ink was prepared by stirring in an air atmosphere (rotational speed: 100 rpm).
  • the concentration of silver nanowires contained in the obtained silver nanowire ink was measured with a Varian AA280Z Zeeman atomic absorption spectrophotometer.
  • a COP film subjected to corona discharge treatment Using a COP film subjected to corona discharge treatment, a TQC automatic film applicator standard (manufactured by Kotec Co., Ltd.), and a wireless bar coater OSP-CN-22L (manufactured by Kotec Co., Ltd.), the wet film thickness was adjusted to 22 ⁇ m.
  • a silver nanowire ink was applied to the entire first main surface of the COP film (coating speed: 500 mm/sec). After that, it was dried with hot air at 80° C. for 3 minutes in a thermostat HISPEC HS350 (manufactured by Kusumoto Kasei Co., Ltd.) in an air atmosphere to form a first transparent conductive film (silver nanowire layer).
  • ⁇ Film thickness measurement> The film thickness of the transparent conductive film (silver nanowire layer) was measured using a film thickness measurement system F20-UV (manufactured by Filmetrics Co., Ltd.) based on light interferometry. The average value obtained by measuring three points at different measurement points was used as the film thickness. The spectrum from 450 nm to 800 nm was used for analysis. According to this measurement system, the film thickness (Tc) of the transparent conductive film (silver nanowire layer) formed on the transparent substrate can be directly measured. Table 1 shows the measurement results.
  • the temperature of the reaction solution is lowered to 70° C., and the (a1) polyisocyanate compound Desmodur (registered trademark)-W (bis-(4-isocyanatocyclohexyl)methane) manufactured by Sumika Covestro Urethane Co., Ltd. is added by a dropping funnel. ) 59.69 g was added dropwise over 30 minutes. After completion of the dropwise addition, the temperature was raised to 120°C and the reaction was carried out at 120°C for 6 hours. After confirming by IR that the isocyanate had almost disappeared, 0.5 g of isobutanol was added and the reaction was further carried out at 120°C for 6 hours. gone.
  • the weight average molecular weight of the obtained carboxy group-containing polyurethane (A) determined by GPC was 32,300, and the acid value of the carboxy group-containing polyurethane (A) was 35.8 mgKOH/g.
  • the silver nanowire layer (first transparent conductive film) formed on the first main surface of the transparent resin film (COP film ZF14-100 (manufactured by Nippon Zeon Co., Ltd., thickness 100 ⁇ m)) which is the base material TQC Using an automatic film applicator standard (manufactured by Kotec Co., Ltd.) and a wireless bar coater OSP-CN-05M (manufactured by Kotec Co., Ltd.), the curable resin composition 1 was applied to the entire surface so that the wet film thickness was 5 ⁇ m (coating working speed 333 mm/sec). After that, hot air drying (thermal curing) was performed in an air atmosphere at 80° C. for 1 minute in a thermostat HISPEC HS350 (manufactured by Kusumoto Kasei Co., Ltd.) to form a first protective film.
  • COP film ZF14-100 manufactured by Nippon Zeon Co., Ltd.,
  • a second transparent conductive film (silver nanowire layer) and a second protective film are sequentially formed on the second main surface of the COP film in the same manner as above, A transparent conductive film having conductive layers on both sides was produced.
  • a carbon protective layer was additionally formed for 10 seconds using the above-mentioned carbon vapor deposition apparatus again to form a carbon layer with a total thickness of about 80 nm in a state in which markings could be discerned. This protected the AgNWs from damage due to FIB processing, and made the top protective film not interfere with the nanowires when observed with a TEM.
  • tungsten deposition was performed using the FIB processing apparatus for 10 minutes to form a tungsten protective layer of 12 ⁇ m in the longitudinal direction of the AgNW, 2 ⁇ m in the orthogonal direction, and 1 ⁇ m in thickness.
  • the area around the tungsten protective film was excavated to a depth of about 15 ⁇ m with an FIB, and the layer below the tungsten protective film containing the AgNW intersections was cut out and fixed to a copper mesh.
  • the thinned sample was observed using a transmission electron microscope (TEM) HF-2200 (acceleration voltage 200 kV) manufactured by Hitachi High-Tech Co., Ltd. As a result, it was found that one AgNW was stored in the sample in the horizontal direction, and many intersections with AgNWs extending from the depth toward the front were obtained. At the intersection, the boundary between the AgNW (wire 1) in the left-right direction and the AgNW (wire 2) in the frontward direction from the depth became ambiguous, suggesting fusion (FIG. 2).
  • TEM transmission electron microscope
  • Practical coating example 2 A transparent conductive film was produced in the same manner as in Example Coating Example 1, except that a cycloolefin polymer (COP) film ZF14-050 (manufactured by Nippon Zeon Co., Ltd., thickness: 50 ⁇ m) was used as a base material.
  • COP cycloolefin polymer
  • Practical coating example 4 Except for using a polycarbonate film FS2000H (manufactured by Mitsubishi Gas Chemical Co., Ltd., thickness 100 ⁇ m) as a base material for producing the transparent conductive film and omitting the corona treatment on both main surfaces before forming the silver nanowire layer, It was carried out in the same manner as in Practical Coating Example 3.
  • a polycarbonate film FS2000H manufactured by Mitsubishi Gas Chemical Co., Ltd., thickness 100 ⁇ m
  • Practical coating example 5 A transparent conductive film was produced in the same manner as in Example Coating Example 4, except that a polycarbonate film FS2000HJ (manufactured by Mitsubishi Gas Chemical Company, Inc., thickness: 50 ⁇ m) was used as a substrate.
  • a polycarbonate film FS2000HJ manufactured by Mitsubishi Gas Chemical Company, Inc., thickness: 50 ⁇ m
  • Comparative coating example 1 A transparent conductive film was produced in the same manner as in Example Coating Example 1, except that a cycloolefin polymer (COP) film ZF14-023 (manufactured by Nippon Zeon Co., Ltd., thickness 23 ⁇ m) was used as a base material.
  • COP cycloolefin polymer
  • Comparative coating example 2 A transparent conductive film was produced in the same manner as in Example Coating Example 1, except that a cycloolefin polymer (COP) film ZF14-013 (manufactured by Nippon Zeon Co., Ltd., thickness 13 ⁇ m) was used as a base material.
  • COP cycloolefin polymer
  • ⁇ Sheet resistance measurement of silver nanowire layer> A 3 cm ⁇ 3 cm test piece was cut out from a transparent conductive film (silver nanowire film) in which a silver nanowire layer and a protective film were sequentially formed on both sides of a transparent resin film. The sheet resistance of the silver nanowire layers formed on both sides was measured by a chemical analyzer (manufactured by Kagaku Analytic Tech). ESP mode was used as the measurement mode and terminals used.
  • ⁇ Measurement of absorption peak maximum wavelength of nanostructured network A 3 cm ⁇ 3 cm test piece of a transparent conductive film (silver nanowire film) in which a silver nanowire layer and a protective film are sequentially formed on both sides of a transparent resin film and an ultraviolet-visible spectrophotometer UV-2400PC (manufactured by Shimadzu Corporation). Using this, the transmittance (absorbance) spectrum in the wavelength region of 200-1100 nm was measured, and the absorption peak maximum wavelength of the nanostructure network was obtained from the spectrum.
  • the protective film is thin, and it has been confirmed that there is no characteristic absorption in the ultraviolet and visible regions by itself.
  • the total light transmittance was measured according to JIS K 7361-1, and the haze was measured according to JIS K 7136. Table 1 shows the measurement results.
  • the film thickness of the protective film was measured using a film thickness measurement system F20-UV (manufactured by Filmetrics Co., Ltd.) based on the optical interferometry, as in the film thickness of the silver nanowire layer described above. The average value obtained by measuring three points at different measurement points was used as the film thickness. The spectrum from 450 nm to 800 nm was used for analysis. According to this measurement system, the total film thickness (Tc+Tp) of the film thickness (Tc) of the silver nanowire layer formed on the transparent substrate and the film thickness (Tp) of the protective film formed thereon can be directly measured. Therefore, the film thickness (Tp) of the protective film is obtained by subtracting the previously measured film thickness (Tc) of the silver nanowire layer from this measured value. Table 1 shows the measurement results.
  • a femtosecond pulse laser with a wavelength of 355 nm (pulse width of 500 fs (500 ⁇ 10 -6 ns), frequency of 1000 kHz, processing speed of 5000 mm/s, output of 0.2 W ) was patterned.
  • the drawn pattern was a lattice pattern of 2 cm on a side shown in FIG.
  • a stylus of a digital multimeter PC5000a (manufactured by Sanwa Electric Instrument Co., Ltd.) was applied across the four lines inside the grid.
  • Fig. 7 shows the pattern and how to apply the needle.
  • solid lines representing the lattice represent etching lines formed by patterning, and arrows represent the needles.
  • ⁇ , ⁇ , ⁇ , and ⁇ are separated by the etching lines by applying the tips of two arrows (needles) connected by corresponding dashed lines to the inside (non-etched region) of the lattice. This indicates that the resistance value between the two regions is measured.
  • FIG. 8 shows the judgment image of ⁇ and ⁇ in the comprehensive evaluation.
  • FIG. 8 shows the case where the etching process is performed by irradiating the pulse laser from the processed surface side and the pulse laser is not irradiated from the back surface side.
  • the case where the pulse laser did not penetrate to the back side and the "conduction" was maintained on the back side is indicated by ⁇ , and the case where the pulse laser penetrated to the back side and the "conduction” was not maintained on the back side.
  • Working Example 2 Measurement and evaluation were performed in the same manner as in Working Example 1, except that the film of Working Example 2 was used as the transparent conductive film used for etching.
  • Working example 3 Measurement and evaluation were performed in the same manner as in Working Example 1, except that the film of Working Coating Example 3 was used as the transparent conductive film used for etching.
  • Working Example 4 Measurement and evaluation were carried out in the same manner as in Working Example 1, except that the film of Working Example 4 was used as the transparent conductive film used for etching.
  • Working Example 5 Measurement and evaluation were performed in the same manner as in Working Example 1, except that the film of Working Coating Example 5 was used as the transparent conductive film used for etching.
  • Comparative processing example 1 Measurement and evaluation were carried out in the same manner as in Working Example 1, except that the film of Comparative Coating Example 1 was used as the transparent conductive film used for etching.
  • Comparative processing example 2 Measurement and evaluation were carried out in the same manner as in Working Example 1, except that the film of Comparative Coating Example 2 was used as the transparent conductive film used for etching.
  • Comparative processing example 3 Measurement and evaluation were carried out in the same manner as in Working Example 1, except that the laser used for etching was a nanosecond pulse laser (pulse width: 180 ns, frequency: 90 kHz, processing speed: 500 mm/s, output: 0.2 W).

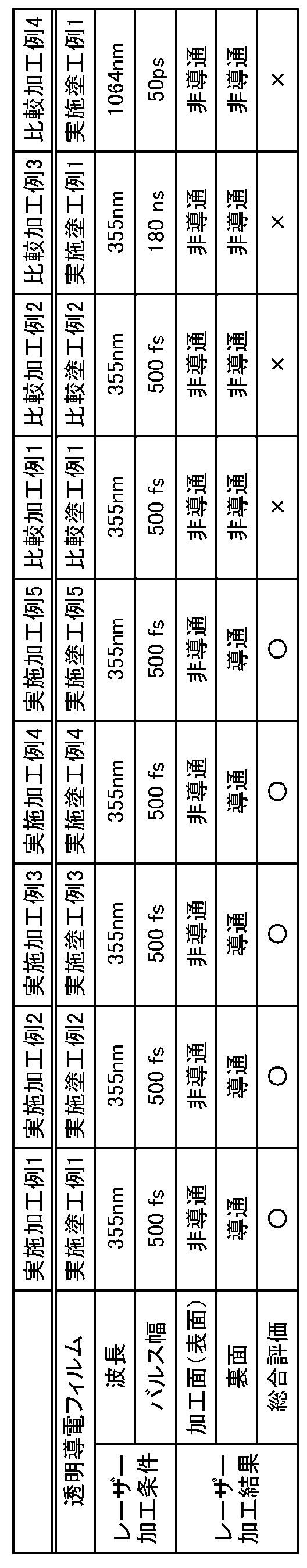

  • the laser used for etching was a nanosecond pulse laser (pulse width: 180 ns, frequency: 90 kHz, processing speed: 500 mm/s, output: 0.2 W).
  • the laser used for etching is a picosecond pulse laser with a wavelength of 1064 nm (pulse width 50 ps (50 ⁇ 10 -3 ns), frequency: 90 kHz, processing speed 500 mm / s, output 0.2 W). Measured and evaluated in the same manner as in 1.

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Theoretical Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Polymers & Plastics (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • General Physics & Mathematics (AREA)
  • Human Computer Interaction (AREA)
  • Physics & Mathematics (AREA)
  • Dispersion Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Non-Insulated Conductors (AREA)
  • Laminated Bodies (AREA)

Abstract

【課題】パルスレーザーを用いた透明樹脂フィルムの両主面への異なる透明導電パターンの形成方法を提供する。 【解決手段】透明樹脂フィルムの第一、第二の主面上に金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第一、第二の透明導電膜を形成し、第一、第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、透明樹脂フィルムの厚みが４０μｍ以上であり、第一、第二の透明導電膜上に第一、第二の保護膜を形成後、パルス幅が１ナノ秒より短く波長がナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍ内であるパルスレーザーで第一の保護膜側から第一の透明導電膜にのみエッチング加工し、第一の主面上に上記第一の透明導電膜より形成された第一の導電性領域と第一の非導電性領域とにより第一の透明導電パターンを形成する。

Description

透明導電フィルム及び透明導電パターンの形成方法
　本発明は、透明導電フィルム及び透明導電パターンの形成方法に関する。さらに詳しくは、表裏で異なる透明導電パターンを有する透明導電フィルム及び表裏で異なる透明導電パターンの形成方法に関する。
　近年、スマートフォンやカーナビゲーションシステム、自動販売機などにもタッチパネルが採用されている。特に、折り曲げ可能なスマートフォンが注目を集めていることから、タッチパネルも折り曲げ可能なものが求められている。
　折り曲げ可能なタッチパネルを実現するためには、折り曲げ可能な透明フィルムと透明導電膜、すなわち耐屈曲性に優れた透明導電フィルムが必要不可欠である。透明導電フィルムの厚みは可能な限り薄いことが望ましい。フィルム厚が厚すぎると、折り曲げ時に容易に破断してしまうからである。
　透明導電フィルムの厚みを薄くする手段として、基材の両方の主面に導電層を設けることが挙げられる。なぜならば、基材の両方の主面に導電層を設けることにより、１枚の透明導電フィルムでＸ、Ｙセンサの双方を兼ねることができるためである。基材の一方の主面にのみ導電層を有する透明導電フィルムを用いると、２枚のフィルムを貼り合わせなければならず、総厚が厚くなることが避けられない。
　透明導電フィルムをセンサ化する場合、一般に、ベタ膜の導電層をエッチングして配線パターンを描く必要がある。
　エッチング方法としては、大きく分けてドライエッチング（レーザー）とウェットエッチングの２種に分類できる。ウェットエッチングによって発生する廃液などの環境負荷を考慮すると、前者のレーザーエッチングのほうが、より優れた手法といえる。
　すなわち、折り曲げ可能なタッチパネルを実現するためには、基材として用いる透明樹脂フィルムの両方の主面上に透明導電膜を設けた透明導電フィルムを製造し、両方の透明導電膜それぞれをレーザーエッチングによってパターニングできる必要がある。
　しかし、基材として厚みが薄い透明樹脂フィルムを使用すると、一方の主面上に設けられた透明導電膜をレーザーエッチング加工した際に、レーザー光が基材（透明樹脂フィルム）を貫通し、加工したい面とは逆側の面に設けられた透明導電膜まで加工されてしまうという課題があることがわかった。
　既に、ポリカーボネート基材上に銀ナノワイヤ層を形成した透明導電フィルムに対し、レーザーエッチングによりパターニング加工する方法が知られている（特許文献１）。しかし、同一基材の両方の主面にレーザーエッチング加工した例は示されていない。すなわち、本発明の課題の認識はない。
　また、透明導電フィルムのポリマー材料からなる透明支持基板の厚みを増大させ、エネルギー密度を５０％以上減少させることにより、レーザーの貫通を防ぐ方法が開示されている（特許文献２）。明細書中には、レーザー光の波長と透明支持基板として用いることができるポリマー材料種が例示されているが、実際に、導電層をエッチング加工した結果が示されておらず、開示されている方法で所望の加工が実現できるかどうか一切不明である。
　なお、本出願人は、先に基材と、基材の少なくとも一方の主面上に形成された、バインダー樹脂および導電性繊維（金属ナノワイヤ）を含む透明導電膜と、透明導電膜上に形成された保護膜とを有する透明導電基板を特許文献３により開示しているが、特許文献３における発明で解決しようとする課題は、良好な光学特性、電気特性に加えて耐光性に優れた透明導電基板を提供することであり、本発明で解決しようとする課題と全く異なる。
特開２０１５－１５００９号公報 ＵＳ２０２０／０４０９４８６号公報 国際公開第２０１８／１０１３３４号
　本発明は、基材である透明樹脂フィルムの両方の主面に異なる透明導電パターンを有する透明導電フィルムを提供することを目的の一つとする。また、透明樹脂フィルムの両方の主面に透明導電膜を有する透明導電フィルムを用いた、両方の主面への異なる透明導電パターンの形成方法を提供することを目的の一つとする。
　上記目的を達成するために、本発明は以下の実施形態を有する。
　［１］基材である透明樹脂フィルムの第一の主面に第一の透明導電パターン膜、第二の主面に第一の透明導電パターン膜のパターンとは異なる第二の透明導電パターン膜、をそれぞれ有し、前記第一の透明導電パターン膜上に第一の保護膜、前記第二の透明導電パターン膜上に第二の保護膜、をそれぞれ有しており、前記第一の透明導電パターン膜が、第一の導電性領域及び第一の非導電性領域からなり、前記第一の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、前記第二の透明導電パターン膜が、第二の導電性領域を含み、前記第二の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、前記第一の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、前記透明樹脂フィルムは、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ、厚みが４０μｍ以上である、ことを特徴とする透明導電フィルム。
　［２］前記第二の透明導電パターン膜が、さらに第二の非導電性領域を含み、前記第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有する、［１］に記載の透明導電フィルム。
　［３］前記第一の非導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークの断片を含む、［１］に記載の透明導電フィルム。
　［４］前記第二の非導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークの断片を含む、［２］に記載の透明導電フィルム。
　［５］前記透明樹脂フィルムの厚みが２００μｍ以下である、［１］から［４］のいずれか一に記載の透明導電フィルム。
　［６］前記透明樹脂フィルムが、シクロオレフィンポリマー、ポリカーボネート、ポリエステル、ポリオレフィン、ポリアラミド、アクリル樹脂、から選択される樹脂である、［１］から［５］のいずれか一に記載の透明導電フィルム。
　［７］前記金属ナノワイヤの交差部を有するナノ構造ネットワークが、金属ナノワイヤの交差部の少なくとも一部で融着されたものである［１］から［６］のいずれか一に記載の透明導電フィルム。
　［８］前記金属ナノワイヤが銀ナノワイヤである、［１］から［７］のいずれか一に記載の透明導電フィルム。
　［９］前記バインダー樹脂がＮ－ビニルアセトアミド（ＮＶＡ）のホモポリマーである［１］から［８］のいずれか一に記載の透明導電フィルム。
　［１０］前記第一の保護膜及び第二の保護膜が、（Ａ）カルボキシ基を含有するポリウレタンと、（Ｂ）分子内に二個以上のエポキシ基を有するエポキシ化合物と、（Ｃ）硬化促進剤とを含む硬化性樹脂組成物の熱硬化膜である［１］から［９］のいずれか一に記載の透明導電フィルム。
　［１１］透明樹脂フィルムの第一の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第一の透明導電膜、前記透明樹脂フィルムの第二の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第二の透明導電膜、をそれぞれ形成する透明導電膜形成工程と、前記第一の透明導電膜上に第一の保護膜、前記第二の透明導電膜上に第二の保護膜、をそれぞれ形成する保護膜形成工程と、パルス幅が１ナノ秒より短いパルスレーザーを用いて、前記第一の保護膜側から前記第一の透明導電膜にのみエッチング加工し第一の透明導電パターンを形成するパターン形成工程と、を有し、前記第一の透明導電膜及び第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、前記透明樹脂フィルムが、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピ－ク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ厚みが４０μｍ以上であり、前記パルスレーザーの波長が、光透過スペクトルにおける前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの範囲内であることを特徴とする透明導電パターンの形成方法。
　［１２］さらに、パルス幅が１ナノ秒より短いパルスレーザーを用いて、前記第二の保護膜側から前記第二の透明導電膜にのみエッチング加工し第二の透明導電パターンを形成する工程を有する［１１］に記載の透明導電パターンの形成方法。
　本発明の透明導電フィルムによれば、基材である透明樹脂フィルムの一方の主面の透明導電膜のみ選択的にレーザーエッチング加工することが可能であるため、両主面への異なる透明導電パターンの加工性に極めて優れる。この結果、基材である透明樹脂フィルムの両方の主面に異なる透明導電パターンを有する透明導電フィルムを提供できるとともに、両方の主面への異なる透明導電パターンの形成方法を提供できる。
透明樹脂フィルムとしてＣＯＰを使用し、金属ナノワイヤとして銀ナノワイヤ（ＡｇＮＷ）を使用した場合の光透過スペクトルである。 本実施形態の透明導電フィルムにおける透明導電パターンを構成する、ナノ構造ネットワークにおける銀ナノワイヤの交差部の断面図である。 本実施形態の透明導電フィルムにおける透明導電パターンを構成する、ナノ構造ネットワークの電子線回折の観察視野を示す図である。 本実施形態の透明導電フィルムにおける透明導電パターンを構成する、ナノ構造ネットワークにおける銀ナノワイヤの交差部から離れた銀ナノワイヤの電子線回折観察結果（回折パターン）を示す図である。 本実施形態の透明導電フィルムにおける透明導電パターンを構成する、ナノ構造ネットワークにおける銀ナノワイヤの交差部直近の電子線回折観察結果（回折パターン消滅）を示す図である。 本実施形態の透明導電フィルムにおける透明導電パターンを構成する、ナノ構造ネットワークにおける銀ナノワイヤの交差部の電子線回折観察結果（回折パターン）を示す図である。 本実施加工例及び比較加工例で作製した透明導電フィルムのレーザー加工面の導通確認方法の説明図である。 本実施加工例及び比較加工例で作製した透明導電フィルムの判定イメージ図である。
　以下、本発明を実施するための形態（以下、実施形態という）を説明する。
　本発明の第一の実施形態である透明導電フィルムは、基材である透明樹脂フィルムの第一の主面に第一の透明導電パターン膜、第二の主面に第一の導電パターン膜のパターンとは異なる第二の透明導電パターン膜、をそれぞれ有し、前記第一の透明導電パターン膜上に第一の保護膜、前記第二の透明導電パターン膜上に第二の保護膜、をそれぞれ有しており、前記第一の透明導電パターン膜が、第一の導電性領域及び第一の非導電性領域からなり、前記第一の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、前記第二の透明導電パターン膜が、第二の導電性領域を含み、前記第二の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、前記第一の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、前記透明樹脂フィルムは、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ、厚みが４０μｍ以上である、ことを特徴とする。
　なお、本明細書において「透明」とは、可視光（波長４００～７００ｎｍ）領域での光線透過率（全光線透過率）が８０％以上であることをいう。
＜透明樹脂フィルム（透明導電フィルムの基材）＞
　本発明の第一の実施形態である透明導電フィルムの基材となる透明樹脂フィルムは、後述する透明導電膜に含まれる金属ナノワイヤの交差部を有するナノ構造ネットワークの、光透過スペクトルにおける吸収ピーク極大波長±３０ｎｍの波長領域及び可視光領域（波長４００ｎｍから７００ｎｍの領域）における光線透過率が８０％以上であり、かつ、厚みが４０μｍ以上であるものを用いる。透明導電フィルムを得るためには基材となる樹脂フィルム自体が透明である必要があるため、上記光線透過率は８０％以上であり、好ましくは８５％以上であり、より好ましくは８８％以上である。透明樹脂フィルムの厚みを４０μｍ以上とすることにより、透明な樹脂フィルムであっても後述するパルス状レーザー光（以後、パルスレーザーということがある）の貫通を抑制することができる。透明樹脂フィルムの厚みは厚いほどパルス状レーザー光の貫通を抑制する効果は高いが、折り曲げ可能なスマートフォン等への適用（耐屈曲性）を考慮すると、厚みは薄い方が有利である。好ましい透明樹脂フィルムの厚みは４５～２００μｍであり、より好ましい厚みは５０～１２５μｍであり、さらに好ましくは１００～１２５μｍである。
　透明樹脂フィルムの樹脂種は透明で非導電性であれば特に限定されないが、例えば、シクロオレフィンポリマー、ポリカーボネート［ＰＣ］、ポリエステル（ポリエチレンテレフタレート［ＰＥＴ］、ポリエチレンナフタレート［ＰＥＮ］等）、ポリオレフィン（ポリエチレン［ＰＥ］、ポリプロピレン［ＰＰ］等）、ポリアラミド、アクリル樹脂（ポリメチルメタクリレート［ＰＭＭＡ］等）が挙げられる。また、これら透明樹脂フィルムには光学特性、電気的特性を損なわない範囲で、易接着、ハードコートなどの機能を有する層を、単一又は複数備えていてもよく、片面又は両面に備えていてもよい。これらの透明樹脂フィルムの中でも、優れた光学特性（低ヘーズ、低リタデーション）からシクロオレフィンポリマーフィルムを用いることが好ましい。
　シクロオレフィンポリマーは、ノルボルネン等のシクロオレフィン類をモノマーとして合成されるポリマーであり、分子構造中に脂環構造を有する。シクロオレフィンポリマーには、ノルボルネン誘導体の水素化開環メタセシス重合型［ＣＯＰ］とエチレンとの付加重合型［ＣＯＣ］がある。本実施形態では耐熱性、耐屈曲性等の観点から水素化開環メタセシス重合型［ＣＯＰ］がより好ましい。水素化開環メタセシス重合型［ＣＯＰ］としては、日本ゼオン株式会社製のＺＥＯＮＥＸ（登録商標）、ＺＥＯＮＯＲ（登録商標）、ＪＳＲ株式会社製のＡＲＴＯＮ（登録商標）が挙げられる。
＜透明導電パターン＞
　本発明の第一の実施形態である透明導電フィルムは、基材である透明樹脂フィルムの第一の主面上に第一の透明導電パターン膜を、第二の主面上に第二の透明導電パターン膜を、それぞれ有する。第一の透明導電パターン膜は、第一の導電性領域及び第一の非導電性領域からなる。第一の導電性領域は、一つまたは複数の導電性部分から形成され、第一の非導電性領域は、一つまたは複数の非導電性部分から形成される。上記第一の透明導電パターン膜と第二の主面側に形成された第二の透明導電パターン膜とは異なる。ここでいう「第一の透明導電パターン膜と第二の透明導電パターン膜とは異なる」とは、第一の透明導電パターン膜における第一の導電性領域と第一の非導電性領域の第二の主面側へのそれぞれの投影位置が、第二の主面側に形成された第二の透明導電パターン膜の第二の導電性領域と第二の非導電性領域の配置と同一ではないことを意味する。第二の透明導電パターン膜は、第二の導電性領域のみからなる、または第二の導電性領域及び第二の非導電性領域からなる。第二の透明導電パターン膜が第二の導電性領域のみからなる場合、第二の主面側に形成された第二の透明導電パターン膜は、ベタ状の透明導電膜である。第二の透明導電パターン膜が第二の導電性領域及び第二の非導電性領域からなる場合、第二の導電性領域は、一つまたは複数の導電性部分から形成され、第二の非導電性領域は、一つまたは複数の非導電性部分から形成される。
　上記第一の導電性領域は、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む。また、第二の導電性領域は、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む。これらの第一及び第二の透明導電膜は、好ましくは、金属ナノワイヤの交差部の少なくとも一部が融着されたナノ構造ネットワークを含んで構成される。上記ナノ構造ネットワークを構成する手段としては、金属ナノワイヤの分散液（金属ナノワイヤインク）を基材（透明樹脂フィルム）上に塗布後乾燥することが挙げられ、好ましくは加熱や光照射等の処理を行い、金属ナノワイヤの交差部の少なくとも一部を融着させることが挙げられる。金属ナノワイヤの交差部が融着していることは、透過型電子顕微鏡（ＴＥＭ）の電子線回折パターンの解析から確認できる。具体的には、金属ナノワイヤ同士が交差している箇所の電子線回折パターンを解析し、結晶構造が変化していること（再結晶の発生）から確認することができる。
　後述する本発明の第二の実施形態である透明導電パターンの形成方法により上記透明導電膜を、パルスレーザーを用いて加工することにより上記第一及び第二の非導電性領域を形成すると、パルスレーザーが照射され非導電性領域となった範囲に存在していた透明導電膜を構成する、金属ナノワイヤの交差部を有するナノ構造ネットワークを形成している金属が溶融し、導電性を発現するに十分なネットワーク構造を維持できなくなり、パルスレーザーが照射された領域は非導電性領域となる。ナノ構造ネットワークを構成していたワイヤ状の金属は破断され、非導電性領域はナノ構造ネットワークの断片を含むようになる。この断片には、種々の形状のものが含まれ、例えば金属ナノワイヤが分断され粒状（球状、楕円状、柱状等）となったものや、局所的にネットワーク構造（金属ナノワイヤの交差部を含む）が残存するものの非導電性領域全体としては非導電性を示すレベルまで細かく分断されたもの（金属ナノワイヤの交差部（十字状断片）等）が挙げられる。非導電性領域内に存在するナノ構造ネットワークの断片を完全に除去することもできるが、完全に除去すると、導電性領域と非導電性領域とのコントラストが高くなり、視認性が低下する（骨見えし易くなる）ため、完全には除去しない方が好ましい。
　金属ナノワイヤの製造方法としては、公知の製造方法を用いることができる。例えば銀ナノワイヤは、ポリオール（Ｐｏｌｙ－ｏｌ）法を用いて、ポリビニルピロリドン存在下で硝酸銀を還元することによって合成することができる（Ｃｈｅｍ．Ｍａｔｅｒ．，２００２，１４，４７３６参照）。金ナノワイヤも同様に、ポリビニルピロリドン存在下で塩化金酸水和物を還元することによって合成することができる（Ｊ．Ａｍ．Ｃｈｅｍ．Ｓｏｃ．，２００７，１２９，１７３３参照）。銀ナノワイヤ及び金ナノワイヤの大規模な合成及び精製の技術に関しては国際公開第２００８／０７３１４３号パンフレットと国際公開第２００８／０４６０５８号パンフレットに詳細な記述されている。ポーラス構造を有する金ナノチューブは、銀ナノワイヤを鋳型にして、塩化金酸溶液を還元することにより合成することができる。鋳型に用いた銀ナノワイヤは塩化金酸との酸化還元反応により溶液中に溶け出し、結果としてポーラス構造を有する金ナノチューブが形成される（Ｊ．Ａｍ．Ｃｈｅｍ．Ｓｏｃ．，２００４，１２６，３８９２－３９０１参照）。
　金属ナノワイヤの径の太さの平均は、１～５００ｎｍが好ましく、５～２００ｎｍがより好ましく、５～１００ｎｍがさらに好ましく、１０～５０ｎｍが特に好ましい。金属ナノワイヤの長軸の長さの平均は、１～１００μｍが好ましく、１～８０μｍがより好ましく、２～７０μｍがさらに好ましく、５～５０μｍが特に好ましい。金属ナノワイヤは、径の太さの平均及び長軸の長さの平均が上記範囲を満たすとともに、アスペクト比の平均が５より大きいことが好ましく、１０以上であることがより好ましく、１００以上であることがさらに好ましく、２００以上であることが特に好ましい。ここで、アスペクト比は、金属ナノワイヤの平均径をｂ、長軸の平均長さをａと近似した場合、ａ／ｂで求められる値である。ａ及びｂは、走査型電子顕微鏡（ＳＥＭ）及び光学顕微鏡を用いて測定される。具体的には、ｂ（平均径）は、電界放出形走査電子顕微鏡ＪＳＭ－７０００Ｆ（日本電子株式会社製）を用い、任意に選択した１００本の銀ナノワイヤの寸法（径）を測定し、得られた測定値の算術平均値として決定される。また、ａ（平均長さ）の算出には、形状測定レーザマイクロスコープＶＫ－Ｘ２００（キーエンス株式会社製）を用い、任意に選択した１００本の銀ナノワイヤの寸法（長さ）を測定し、得られた測定値の算術平均値として決定される。
　金属ナノワイヤの材料としては、例えば、金、銀、白金、銅、ニッケル、鉄、コバルト、亜鉛、ルテニウム、ロジウム、パラジウム、カドミウム、オスミウム、イリジウムからなる群から選ばれる少なくとも１種及びこれらの金属を組み合わせた合金が挙げられる。低いシート抵抗かつ高い全光線透過率を有する塗膜を得るためには、金、銀及び銅のいずれかを少なくとも１種含むことが好ましい。これらの金属は導電性が高いため、一定のシート抵抗を得る際に、面に占める金属の密度を減らすことができるので、高い全光線透過率を実現できる。これらの金属の中でも、金又は銀の少なくとも１種を含むことがより好ましく、銀ナノワイヤであることが最も好ましい。
　バインダー樹脂としては、透明性を有するものであれば制限なく適用できるが、ポリオール法を用いた金属ナノワイヤを使用する場合は、その製造用溶媒（ポリオール）との相溶性の観点から、アルコール、水あるいはアルコールと水との混合溶媒に可溶なバインダー樹脂を使用することが好ましい。例えば、ポリ－Ｎ－ビニルピロリドン、メチルセルロース、ヒドロキシエチルセルロース、カルボキシメチルセルロースといった親水性セルロース系樹脂、ブチラール樹脂、ポリ－Ｎ－ビニルアセトアミド（ＰＮＶＡ（登録商標））が挙げられる。ポリ－Ｎ－ビニルアセトアミドは、Ｎ－ビニルアセトアミド（ＮＶＡ）のホモポリマーである。Ｎ－ビニルアセトアミド共重合体として、Ｎ－ビニルアセトアミド（ＮＶＡ）をモノマー単位として７０モル％以上含む共重合体を使用することもできる。ＮＶＡと共重合できるモノマーとしては、例えばＮ－ビニルホルムアミド、Ｎ－ビニルピロリドン、アクリル酸、メタクリル酸、アクリル酸ナトリウム、メタクリル酸ナトリウム、アクリルアミド、アクリロニトリルが挙げられる。共重合成分の含有量が多くなると、得られる透明導電膜のシート抵抗が高くなり、金属ナノワイヤとの混和性、又は基板との密着性が低下する傾向があり、また、耐熱性（熱分解開始温度）も低下する傾向があるため、Ｎ－ビニルアセトアミド由来のモノマー単位は、重合体中に７０モル％以上含まれることが好ましく、８０モル％以上含まれることがより好ましく、９０モル％以上含まれることがさらに好ましい。このような重合体は絶対分子量による重量平均分子量で３万～４００万であることが好ましく、１０万～３００万であることがより好ましく、３０万～１５０万であることがさらに好ましい。バインダー樹脂が水溶性である場合、絶対分子量は以下の方法により測定される。
＜絶対分子量測定＞
　下記溶離液にバインダー樹脂を溶解させ、２０時間静置する。この溶液におけるバインダー樹脂の濃度は０．０５質量％である。
　これを０．４５μｍメンブレンフィルターにて濾過し、濾液をＧＰＣ－ＭＡＬＳで分析し、絶対分子量基準の重量平均分子量を算出する。
ＧＰＣ：昭和電工株式会社製Ｓｈｏｄｅｘ（登録商標）ＳＹＳＴＥＭ２１
カラム：東ソー株式会社製ＴＳＫｇｅｌ（登録商標）Ｇ６０００ＰＷ
カラム温度：４０℃
溶離液：０．１ｍｏｌ／Ｌ　ＮａＨ２ＰＯ４水溶液＋０．１ｍｏｌ／Ｌ　Ｎａ２ＨＰＯ４水溶液
流速：０．６４ｍＬ／ｍｉｎ
試料注入量：１００μＬ
ＭＡＬＳ検出器：ワイアットテクノロジーコーポレーション、ＤＡＷＮ（登録商標）　ＤＳＰ
レーザー波長：６３３ｎｍ
多角度フィット法：Ｂｅｒｒｙ法
　上記樹脂は単独で使用してもよいし、２種以上組み合わせて使用してもよい。２種以上を組み合わせる場合は、単純な混合でも良いし、共重合体を用いてもよい。
　第一及び第二の透明導電膜は、前述した通りそれぞれ金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂を含む。第一及び第二の透明導電膜は、金属ナノワイヤを均一に分散、かつバインダー樹脂を溶解する溶媒を含む金属ナノワイヤインクを透明樹脂フィルムの両主面にそれぞれ印刷等により塗布し、溶媒を乾燥除去することによって形成することができる。
　溶媒は、金属ナノワイヤが良好に分散し、かつバインダー樹脂を溶解するが透明樹脂フィルムを溶解しない溶媒であれば特に限定されない。ポリオール法で合成した金属ナノワイヤを用いる場合には、その製造用溶媒（ポリオール）との相溶性の観点から、アルコール、水あるいはアルコールと水との混合溶媒を使用することが好ましい。前述の通りバインダー樹脂もアルコール、水あるいはアルコールと水との混合溶媒に可溶なバインダー樹脂を用いることが好ましい。バインダー樹脂の乾燥速度を容易に制御する事が出来ることから、アルコールと水との混合溶媒を使用することがより好ましい。アルコールは、ＣｎＨ２ｎ＋１ＯＨ（ｎは１～３の整数）で表される炭素原子数が１～３の飽和一価アルコール（メタノール、エタノール、ノルマルプロパノール及びイソプロパノール）［以下、単に「炭素原子数が１～３の飽和一価アルコール」と表記する。］を少なくとも１種含むことが好ましく、炭素原子数が１～３の飽和一価アルコールを全アルコール中４０質量％以上含むことがより好ましい。炭素原子数が１～３の飽和一価アルコールを用いると、溶媒の乾燥が容易となるため工程上有利である。アルコールとして、炭素原子数が１～３の飽和一価アルコール以外のアルコールを併用することができる。併用できる炭素原子数が１～３の飽和一価アルコール以外のアルコールとしては、例えば、エチレングリコール、プロピレングリコール、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテルが挙げられる。これらのアルコールを炭素原子数が１～３の飽和一価アルコールと併用することにより、溶媒の乾燥速度を調整する事が出来る。混合溶媒における全アルコールの含有率は、５～９０質量％であることが好適である。混合溶媒におけるアルコールの含有率が５質量％未満、又は９０質量％超であるとコーティングした際に縞模様（塗布斑）が発生する場合がある。
　金属ナノワイヤインクは、バインダー樹脂、金属ナノワイヤ及び溶媒を自転公転攪拌機等で攪拌して混合することにより製造することができる。金属ナノワイヤインク中に含有されるバインダー樹脂の含有量は０．０１から１．０質量％の範囲であることが好ましい。金属ナノワイヤインク中に含有される金属ナノワイヤの含有量は０．０１から１．０質量％の範囲であることが好ましい。金属ナノワイヤインク中に含有される溶媒の含有量は９８．０から９９．９８質量％の範囲であることが好ましい。
　金属ナノワイヤインクの印刷は、バーコート法、スピンコート法、スプレーコート法、グラビア法、スリットコート法等の印刷法により行うことができる。印刷により形成される印刷膜あるいはパターンの形状については特に限定はないが、基材上に形成される配線、電極のパターンとしての形状、あるいは基材の全面又は一部の面を被覆する膜（ベタパターン）としての形状等が挙げられる。形成したパターンは、溶媒を乾燥させることにより導電性を有する。透明導電膜あるいは透明導電パターンの乾燥厚みは、使用する金属ナノワイヤの径、所望するシート抵抗値等により異なるが、好ましくは１０～３００ｎｍであり、より好ましくは３０～２００ｎｍである。透明導電膜の乾燥厚みが１０ｎｍ以上であれば金属ナノワイヤの交点の数が増えるため良好な導電性を得ることができる。透明導電膜の乾燥厚みが３００ｎｍ以下であれば、光が透過しやすくなり金属ナノワイヤによる反射が抑制されるため良好な光学特性を得ることができる。必要に応じて導電パターンに適宜な加熱や光照射を行ってもよい。
＜保護膜＞
　本発明の第一の実施形態である透明導電フィルムは、第一の透明導電パターン膜上に第一の保護膜、第二の透明導電パターン膜上に第二の保護膜、をそれぞれ有する。透明導電パターン膜を保護する保護膜は、硬化性樹脂組成物の熱硬化膜である。硬化性樹脂組成物としては、（Ａ）カルボキシ基を含有するポリウレタンと、（Ｂ）分子内に二個以上のエポキシ基を有するエポキシ化合物と、（Ｃ）硬化促進剤と、を含むものが好ましい。硬化性樹脂組成物を上記第一、第二の透明導電パターン上に印刷、塗布等により形成し、硬化させて保護膜を形成する。硬化性樹脂組成物の硬化は、例えば熱硬化性樹脂組成物を用いる場合、これを加熱・乾燥し、熱硬化させることにより行うことができる。なお、以降は、表記の簡略化のため、「（Ｂ）分子内に二個以上のエポキシ基を有するエポキシ化合物」を単に「（Ｂ）エポキシ化合物」と記述する。
（Ａ）カルボキシ基を含有するポリウレタン
　（Ａ）カルボキシ基を含有するポリウレタンは、その重量平均分子量が１，０００～１００，０００であることが好ましく、２，０００～７０，０００であることがより好ましく、３，０００～５０，０００であるとさらに好ましい。本明細書において、カルボキシ基を含有するポリウレタンの重量平均分子量は、ＧＰＣで測定したポリスチレン換算の値である。カルボキシ基を含有するポリウレタンの重量平均分子量が１，０００以上であると、印刷後の塗膜の伸度、可撓性、並びに強度が十分発揮される。カルボキシ基を含有するポリウレタンの重量平均分子量が１００，０００以下であると、溶媒への溶解性が良好で、かつ、溶解後のポリウレタン溶液の粘度も高くなりすぎず、ハンドリング性に優れる。
　本明細書においては、特に断りのない限り、カルボキシ基を含有するポリウレタンのＧＰＣ測定条件は以下のとおりである。
装置名：日本分光株式会社製ＨＰＬＣユニット　ＨＳＳ－２０００
カラム：ＳｈｏｄｅｘカラムＬＦ－８０４
移動相：テトラヒドロフラン
流速　：１．０ｍＬ／ｍｉｎ
検出器：日本分光株式会社製　ＲＩ－２０３１Ｐｌｕｓ
温度　：４０．０℃
試料量：サンプルル－プ　１００μリットル
試料濃度：約０．１質量％に調製
　（Ａ）カルボキシ基を含有するポリウレタンの酸価は１０～１４０ｍｇ－ＫＯＨ／ｇであることが好ましく、１５～１３０ｍｇ－ＫＯＨ／ｇであることがより好ましい。カルボキシ基を含有するポリウレタンの酸価が１０ｍｇ－ＫＯＨ／ｇ以上であると、保護膜の耐溶剤性は良好であり、樹脂組成物の硬化性も良好である。カルボキシ基を含有するポリウレタンの酸価が１４０ｍｇ－ＫＯＨ／ｇ以下であると、ポリウレタンの溶媒への溶解性が良好であり、樹脂組成物の粘度を所望の粘度に調整し易い。また、硬化物が硬くなりすぎることによる基材フィルムの反り等の問題を起こし難くなる。
　本明細書において、カルボキシ基を含有するポリウレタンの酸価は以下の方法により測定した値である。
　１００ｍｌ三角フラスコに試料約０．２ｇを精密天秤にて精秤し、これにエタノール／トルエン＝１／２（質量比）の混合溶媒１０ｍｌを加えて溶解する。さらに、この容器に指示薬としてフェノールフタレインエタノール溶液を１～３滴添加し、試料が均一になるまで十分に攪拌する。これを、０．１Ｎ水酸化カリウム－エタノール溶液で滴定し、指示薬の微紅色が３０秒間続いたときを、中和の終点とする。下記の計算式を用いて得た値を、カルボキシ基を含有するポリウレタンの酸価とする。
酸価（ｍｇ－ＫＯＨ／ｇ）＝〔Ｂ×ｆ×５．６１１〕／Ｓ
Ｂ：０．１Ｎ水酸化カリウム－エタノール溶液の使用量（ｍｌ）
ｆ：０．１Ｎ水酸化カリウム－エタノール溶液のファクター
Ｓ：試料の採取量（ｇ）
　（Ａ）カルボキシ基を含有するポリウレタンは、より具体的には、（ａ１）ポリイソシアネート化合物、（ａ２）ポリオール化合物、及び（ａ３）カルボキシ基を有するジヒドロキシ化合物をモノマーとして用いて合成されるポリウレタンである。耐候性及び耐光性の観点では（ａ１）、（ａ２）、及び（ａ３）はそれぞれ芳香族化合物などの共役性を有する官能基を含まないことが望ましい。以下、各モノマーについてより詳細に説明する。
（ａ１）ポリイソシアネート化合物
　（ａ１）ポリイソシアネート化合物としては、通常、１分子当たりのイソシアナト基が２個であるジイソシアネートが用いられる。ポリイソシアネート化合物としては、例えば、脂肪族ポリイソシアネート、脂環式ポリイソシアネートが挙げられ、これらを単独で又は２種以上を組み合わせて用いることができる。カルボキシ基を含有するポリウレタンがゲル化をしない範囲で、イソシアナト基を３個以上有するポリイソシアネートも少量使用することができる。
　脂肪族ポリイソシアネートとしては、例えば、１，３－トリメチレンジイソシアネート、１，４－テトラメチレンジイソシアネート、１，６－ヘキサメチレンジイソシアネート、１，９－ノナメチレンジイソシアネート、１，１０－デカメチレンジイソシアネート、２，２，４－トリメチルヘキサメチレンジイソシアネート、２，４，４－トリメチルヘキサメチレンジイソシアネート、リジンジイソシアネート、２，２’－ジエチルエ－テルジイソシアネート、ダイマー酸ジイソシアネートが挙げられる。
　脂環式ポリイソシアネートとしては、例えば、１，４－シクロヘキサンジイソシアネート、１，３－ビス（イソシアナトメチル）シクロヘキサン、１，４－ビス（イソシアナトメチル）シクロヘキサン、３－イソシアナトメチル－３，５，５－トリメチルシクロヘキシルイソシアネート（ＩＰＤＩ、イソホロンジイソシアネート）、ビス－（４－イソシアナトシクロヘキシル）メタン（水添ＭＤＩ）、水素化（１，３－又は１，４－）キシリレンジイソシアネート、ノルボルナンジイソシアネートが挙げられる。
　（ａ１）ポリイソシアネート化合物として、イソシアナト基（－ＮＣＯ基）中の炭素原子以外の炭素原子の数が６～３０である脂環式化合物を用いることにより、高温高湿時の信頼性が高く、電子機器部品の部材に適した保護膜を得ることができる。上記例示した脂環式ポリイソシアネートの中でも、１，４－シクロヘキサンジイソシアネート、イソホロンジイソシアネート、ビス－（４－イソシアナトシクロヘキシル）メタン、１，３－ビス（イソシアナトメチル）シクロヘキサン、１，４－ビス（イソシアナトメチル）シクロヘキサンが好ましい。
　上述の通り耐候性及び耐光性の観点では（ａ１）ポリイソシアネート化合物としては芳香環を有さない化合物を用いる方が好ましい。そのため、必要に応じて芳香族ポリイソシアネート、芳香脂肪族ポリイソシアネートを用いる場合は、これらの含有量は、（ａ１）ポリイソシアネート化合物の総量（１００ｍｏｌ％）に対して、好ましくは５０ｍｏｌ％以下、より好ましくは３０ｍｏｌ％以下、さらに好ましくは１０ｍｏｌ％以下である。
（ａ２）ポリオール化合物
　（ａ２）ポリオール化合物（ただし、（ａ２）ポリオール化合物には、後述する（ａ３）カルボキシ基を有するジヒドロキシ化合物は含まれない。）の数平均分子量は通常２５０～５０，０００であり、好ましくは４００～１０，０００、より好ましくは５００～５，０００である。ポリオール化合物の数平均分子量は前述した条件でＧＰＣにより測定したポリスチレン換算の値である。
　（ａ２）ポリオール化合物は、たとえば、ポリカーボネートポリオール、ポリエ－テルポリオール、ポリエステルポリオール、ポリラクトンポリオール、両末端水酸基化ポリシリコーン、及び植物系油脂を原料とするＣ１８（炭素原子数１８）不飽和脂肪酸及びその重合物由来の多価カルボン酸を水素添加しカルボン酸を水酸基に変換した炭素原子数が１８～７２であるポリオール化合物である。これらの中でも保護膜としての耐水性、絶縁信頼性、及び基材との密着性のバランスの観点からは、（ａ２）ポリオール化合物はポリカーボネートポリオールであることが好ましい。
　ポリカーボネートポリオールは、炭素原子数３～１８のジオールを原料として、炭酸エステル又はホスゲンと反応させることにより得ることができ、例えば、以下の構造式（１）で表される。
Figure JPOXMLDOC01-appb-C000001
　式（１）において、Ｒ３は対応するジオール（ＨＯ－Ｒ３－ＯＨ）から水酸基を除いた残基であって炭素原子数３～１８のアルキレン基であり、ｎ３は正の整数、好ましくは２～５０である。
　式（１）で表されるポリカーボネートポリオールは、具体的には、１，３－プロパンジオール、１，４－ブタンジオール、１，５－ペンタンジオール、１，６－ヘキサンジオール、３－メチル－１，５－ペンタンジオール、１，８－オクタンジオール、１，３－シクロヘキサンジメタノール、１，４－シクロヘキサンジメタノール、１，９－ノナンジオール、２－メチル－１，８－オクタンジオール、１，１０－デカメチレングリコール又は１，２－テトラデカンジオールなどを原料として用いることにより製造することができる。
　ポリカーボネートポリオールは、その骨格中に複数種のアルカンジイル基を有するポリカーボネートポリオール（共重合ポリカーボネートポリオール）であってもよい。共重合ポリカーボネートポリオールの使用は、（Ａ）カルボキシ基を含有するポリウレタンの結晶化防止の観点から有利な場合が多い。また、溶媒への溶解性を考慮すると、分岐骨格を有し、分岐鎖の末端に水酸基を有するポリカーボネートポリオールが併用されることが好ましい。
（ａ３）カルボキシ基を含有するジヒドロキシ化合物
　（ａ３）カルボキシ基を含有するジヒドロキシ化合物としては、ヒドロキシ基、炭素原子数が１又は２のヒドロキシアルキル基から選択されるいずれかを２つ有する、分子量が２００以下のカルボン酸又はアミノカルボン酸であることが架橋点を制御できる点で好ましい。（ａ３）カルボキシ基を含有するジヒドロキシ化合物としては、例えば、２，２－ジメチロ－ルプロピオン酸、２，２－ジメチロ－ルブタン酸、Ｎ，Ｎ－ビスヒドロキシエチルグリシン、Ｎ，Ｎ－ビスヒドロキシエチルアラニンが挙げられ、これらの中でも、溶媒への溶解性が高いことから、２，２－ジメチロ－ルプロピオン酸及び２，２－ジメチロ－ルブタン酸が好ましい。（ａ３）カルボキシ基を含有するジヒドロキシ化合物は、単独で又は２種以上を組み合わせて用いることができる。
　（Ａ）カルボキシ基を含有するポリウレタンは、上記の３成分（（ａ１）、（ａ２）及び（ａ３））のみから合成が可能である。さらに（ａ４）モノヒドロキシ化合物及び／又は（ａ５）モノイソシアネート化合物を反応させて合成することもできる。耐候性及び耐光性の観点からは、（ａ４）モノヒドロキシ化合物及び（ａ５）モノイソシアネート化合物は、分子内に芳香環や炭素－炭素二重結合を含まない化合物であることが好ましい。
　（Ａ）カルボキシ基を含有するポリウレタンは、ジブチル錫ジラウリレートのような公知のウレタン化触媒の存在下又は非存在下で、適切な有機溶媒を用いて、上記した（ａ１）ポリイソシアネート化合物、（ａ２）ポリオール化合物、及び（ａ３）カルボキシ基を有するジヒドロキシ化合物を反応させることにより合成ができる。（ａ１）ポリイソシアネート化合物、（ａ２）ポリオール化合物、及び（ａ３）カルボキシ基を有するジヒドロキシ化合物を無触媒で反応させた方が、最終的にスズ等の混入を考慮する必要がなく好適である。
　有機溶媒は、イソシアネート化合物と反応性が低いものであれば特に限定されない。有機溶媒は、アミン等の塩基性官能基を含まず、沸点が５０℃以上、好ましくは８０℃以上、より好ましくは１００℃以上である溶媒が好ましい。このような溶媒としては、例えば、トルエン、キシレン、エチルベンゼン、ニトロベンゼン、シクロヘキサン、イソホロン、ジエチレングリコールジメチルエ－テル、エチレングリコールジエチルエ－テル、エチレングリコールモノメチルエ－テルアセテート、プロピレングリコールモノメチルエ－テルアセテート、プロピレングリコールモノエチルエ－テルアセテート、ジプロピレングリコールモノメチルエ－テルアセテート、ジエチレングリコールモノエチルエ－テルアセテート、メトキシプロピオン酸メチル、メトキシプロピオン酸エチル、エトキシプロピオン酸メチル、エトキシプロピオン酸エチル、酢酸エチル、酢酸ｎ－ブチル、酢酸イソアミル、乳酸エチル、アセトン、メチルエチルケトン、シクロヘキサノン、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチルピロリドン、γ－ブチロラクトン、及びジメチルスルホキシドを挙げることができる。
　生成するポリウレタンの溶解性が低い有機溶媒は好ましくないこと、及び電子材料用途においてポリウレタンを保護膜用インクの原料にすることを考慮すると、有機溶媒は、プロピレングリコールモノメチルエ－テルアセテート、プロピレングリコールモノエチルエ－テルアセテート、ジプロピレングリコールモノメチルエ－テルアセテート、ジエチレングリコールモノエチルエ－テルアセテート、γ－ブチロラクトン、又はそれらの組合せであることが好ましい。
　原料の投入順序については特に制約はないが、通常は（ａ２）ポリオール化合物及び（ａ３）カルボキシ基を有するジヒドロキシ化合物を先に反応容器に入れ、溶媒に溶解又は分散させた後、２０～１５０℃、より好ましくは６０～１２０℃で、（ａ１）ポリイソシアネート化合物を滴下しながら加え、その後、３０～１６０℃、より好ましくは５０～１３０℃でこれらを反応させる。
　原料の仕込みモル比は、目的とするポリウレタンの分子量及び酸価に応じて調節される。
　具体的には、（ａ１）ポリイソシアネート化合物のイソシアナト基：（（ａ２）ポリオール化合物の水酸基＋（ａ３）カルボキシ基を有するジヒドロキシ化合物の水酸基）のモル比は、好ましくは０．５～１．５：１、より好ましくは０．８～１．２：１、さらに好ましくは０．９５～１．０５：１である。
　（ａ２）ポリオール化合物の水酸基：（ａ３）カルボキシ基を有するジヒドロキシ化合物の水酸基のモル比は、好ましくは１：０．１～３０、より好ましくは１：０．３～１０である。
（Ｂ）エポキシ化合物
　（Ｂ）エポキシ化合物としては、ビスフェノールＡ型エポキシ化合物、水添ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ノボラック型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂、Ｎ－グリシジル型エポキシ樹脂、ビスフェノールＡのノボラック型エポキシ樹脂、キレート型エポキシ樹脂、グリオキザール型エポキシ樹脂、アミノ基含有エポキシ樹脂、ゴム変性エポキシ樹脂、ジシクロペンタジエンフェノリック型エポキシ樹脂、シリコーン変性エポキシ樹脂、ε－カプロラクトン変性エポキシ樹脂、グリシジル基を含有した脂肪族型エポキシ樹脂、グリシジル基を含有した脂環式エポキシ樹脂などの一分子中に２個以上のエポキシ基を有するエポキシ化合物を挙げることができる。
　一分子中に３個以上のエポキシ基を有するエポキシ化合物をより好適に使用することができる。このようなエポキシ化合物としては、例えば、ＥＨＰＥ（登録商標）３１５０（株式会社ダイセル製）、ｊＥＲ６０４（三菱化学株式会社製）、ＥＰＩＣＬＯＮ　ＥＸＡ－４７００（ＤＩＣ株式会社製）、ＥＰＩＣＬＯＮ　ＨＰ－７２００（ＤＩＣ株式会社製）、ペンタエリスリトールテトラグリシジルエーテル、ペンタエリスリトールトリグリシジルエーテル、ＴＥＰＩＣ－Ｓ（日産化学株式会社製）が挙げられる。
　（Ｂ）エポキシ化合物は、分子内に芳香環を有していても良い。その場合、上記（Ａ）カルボキシ基を含有するポリウレタンと（Ｂ）エポキシ化合物の合計質量に対して（Ｂ）エポキシ化合物の質量は２０質量％以下が好ましい。
　（Ｂ）エポキシ化合物と（Ａ）カルボキシ基を含有するポリウレタンとの配合割合は、（Ｂ）エポキシ化合物のエポキシ基に対するポリウレタン中のカルボキシ基の当量比で０．５～１．５であることが好ましく、０．７～１．３であることがより好ましく、０．９～１．１であることがさらに好ましい。
（Ｃ）硬化促進剤
　（Ｃ）硬化促進剤としては、例えば、トリフェニルホスフィン、トリブチルホスフィンなどのホスフィン系化合物（北興化学工業株式会社製）、キュアゾール（登録商標）（イミダゾール系エポキシ樹脂硬化剤：四国化成工業株式会社製）、２－フェニル－４－メチル－５－ヒドロキシメチルイミダゾール、Ｕ－ＣＡＴ（登録商標）ＳＡシリーズ（ＤＢＵ塩：サンアプロ株式会社製）、Ｉｒｇａｃｕｒｅ（登録商標）１８４が挙げられる。（Ｃ）硬化促進剤の使用量は、使用量があまりに少ないと添加した効果が無く、使用量が多すぎると電気絶縁性が低下するので、（Ａ）カルボキシ基を含有するポリウレタンと（Ｂ）エポキシ化合物の合計質量に対して０．１～１０質量％、より好ましくは０．５～６質量％、さらに好ましくは０．５～５質量％、特に好ましくは０．５～３質量％である。
　硬化助剤を併用してもよい。硬化助剤としては、例えば、多官能チオール化合物やオキセタン化合物などが挙げられる。多官能チオール化合物としては、例えば、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、トリス－［（３－メルカプトプロピオニルオキシ）－エチル］－イソシアヌレート、トリメチロールプロパントリス（３－メルカプトプロピオネート）、カレンズ（登録商標）ＭＴシリーズ（昭和電工株式会社製）が挙げられる。オキセタン化合物としては、例えば、アロンオキセタン（登録商標）シリーズ（東亞合成株式会社製）、ＥＴＥＲＮＡＣＯＬＬ（登録商標）ＯＸＢＰやＯＸＭＡ（宇部興産株式会社製）が挙げられる。硬化助剤の使用量は、（Ｂ）エポキシ化合物１００質量部に対して、好ましくは０．１～１０質量部、より好ましくは０．５～６質量部である。０．１質量部以上添加すると、助剤の効果が十分に発揮され、１０質量部以下であると、ハンドリングしやすい速度で硬化させることができる。
（Ｄ）溶媒
　硬化性樹脂組成物には（Ｄ）溶媒を９５．０質量％以上９９．９質量％以下含むことが好ましく、９６質量％以上９９．７質量％以下含むことがより好ましく、９７質量％以上９９．５質量％以下含むことがさらに好ましい。（Ｄ）溶媒としては、透明導電膜や透明樹脂フィルムを侵さないものを使用することができる。（Ａ）カルボキシ基を含有するポリウレタンの合成に用いた溶媒をそのまま使用することもできるし、（Ａ）カルボキシ基を含有するポリウレタンの溶解性又は印刷性を調整するために他の溶媒を用いることもできる。他の溶媒を用いる場合には、新たな溶媒を添加する前後に（Ａ）カルボキシ基を含有するポリウレタンの合成に用いた溶媒を留去し、溶媒を置換してもよい。操作の煩雑性やエネルギーコストを考えると、（Ａ）カルボキシ基を含有するポリウレタンの合成に用いた溶媒の少なくとも一部をそのまま用いることが好ましい。保護膜用樹脂組成物の安定性を考慮すると、溶媒の沸点は、８０℃から３００℃であることが好ましく、８０℃から２５０℃であることがより好ましい。（Ｄ）溶媒の沸点が８０℃以上であると、速乾過ぎることにより生じるムラを抑制することができる。（Ｄ）溶媒の沸点が３００℃以下であると、乾燥・硬化に要する加熱処理時間を短くすることができ、工業生産時の生産性を向上させることができる。
　（Ｄ）溶媒としては、プロピレングリコールモノメチルエ－テルアセテート（沸点１４６℃）、γ－ブチロラクトン（沸点２０４℃）、ジエチレングリコールモノエチルエーテルアセテート（沸点２１８℃）、トリプロピレングリコールジメチルエーテル（沸点２４３℃）等のポリウレタン合成に用いる溶媒や、プロピレングリコールジメチルエーテル（沸点９７℃）、ジエチレングリコールジメチルエーテル（沸点１６２℃）などのエーテル系の溶媒、イソプロピルアルコール（沸点８２℃）、ｔ－ブチルアルコール（沸点８２℃）、１－ヘキサノール（沸点１５７℃）、プロピレングリコールモノメチルエーテル（沸点１２０℃）、ジエチレングリコールモノメチルエーテル（沸点１９４℃）、ジエチレングリコールモノエチルエーテル（沸点１９６℃）、ジエチレングリコールモノブチルエーテル（沸点２３０℃）、トリエチレングリコール（沸点２７６℃）、乳酸エチル（沸点１５４℃）等の水酸基を含む溶媒、メチルエチルケトン（沸点８０℃）、酢酸エチル（沸点７７℃）を用いることができる。これらの溶媒は、単独で又は２種類以上を混合して用いることができる。２種類以上を混合する場合には、（Ａ）カルボキシ基を含有するポリウレタンの合成に用いた溶媒に加えて、（Ａ）カルボキシ基を含有するポリウレタン、（Ｂ）エポキシ化合物などの溶解性を考慮し、凝集や沈殿などが起きない、ヒドロキシ基を有する沸点が１００℃超である溶媒、又は硬化性樹脂組成物の乾燥性の観点から沸点が１００℃以下の溶媒を併用することが好ましい。
　硬化性樹脂組成物は、上記（Ａ）カルボキシ基を含有するポリウレタンと、（Ｂ）エポキシ化合物と、（Ｃ）硬化促進剤と、（Ｄ）溶媒とを、（Ｄ）溶媒の含有率が９５．０質量％以上９９．９質量％以下となるように配合し、これらの成分が均一になるように攪拌して製造することができる。
　硬化性樹脂組成物中の固形分濃度は所望する膜厚や印刷方法によっても異なるが、０．１～１０質量％であることが好ましく、０．５質量％～５質量％であることがより好ましい。固形分濃度が０．１～１０質量％の範囲であると、硬化性樹脂組成物を透明導電膜上に塗布したときに、膜厚が過度に厚くなることがなく、透明導電膜との電気的なコンタクトをとれる状態を保持することができ、かつ保護膜に耐候性及び耐光性を付与することができる。
　耐候性及び耐光性の観点から、保護膜（硬化性樹脂組成物中の固形分である（Ａ）カルボキシ基を含有するポリウレタン、（Ｂ）エポキシ化合物及び、（Ｃ）硬化促進剤における硬化残基）中に含有する下式で定義される芳香環含有化合物の割合は１５質量％以下に抑えることが好ましい。ここでいう「（Ｃ）硬化促進剤における硬化残基」とは、硬化条件により（Ｃ）硬化促進剤の全て又は一部が消失（分解、揮発など）するものがあるので、硬化条件で保護膜中に残留する（Ｃ）硬化促進剤を意味する。硬化後の保護膜中に残留する（Ｃ）硬化促進剤の量を正確に定量できない場合は、硬化条件による消失はないと仮定した仕込み量をもとに算出し、芳香環含有化合物の割合が１５質量％以下となる範囲で（Ｃ）硬化促進剤を使用することが好ましい。「芳香環含有化合物」とは、分子内に芳香環を少なくとも1つ有する化合物を意味する。
芳香環含有化合物の割合＝（芳香環含有化合物使用量）／（保護膜の質量（（Ａ）カルボキシ基を含有するポリウレタン質量＋（Ｂ）エポキシ化合物質量＋（Ｃ）硬化促進剤における硬化残基質量）］×１００（％）
　以上に述べた硬化性樹脂組成物を使用し、バーコート印刷法、グラビア印刷法、インクジェット法、スリットコート法等の印刷法により、透明導電膜（「金属ナノワイヤ層」とも言う）上に硬化性樹脂組成物を塗布し、溶媒を乾燥、除去後に硬化性樹脂を硬化することにより保護膜が形成される。硬化後得られる保護膜の厚みは、３０ｎｍ超１μｍ以下である。保護膜の厚みは、５０ｎｍ超５００ｎｍ以下であることが好ましく、１００ｎｍ超２００ｎｍ以下であることがより好ましい。保護膜の厚みが１μｍ以下であると後工程での配線との導通が容易となる。厚みが３０ｎｍ超であると、金属ナノワイヤ層を保護する効果が十分発揮される。
　本発明の第二の実施形態は、透明導電パターンの形成方法であり、透明樹脂フィルムの第一の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第一の透明導電膜、前記透明樹脂フィルムの第二の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第二の透明導電膜、をそれぞれ形成する透明導電膜形成工程と、前記第一の透明導電膜上に第一の保護膜、前記第二の透明導電膜上に第二の保護膜、をそれぞれ形成する保護膜形成工程と、パルス幅が１ナノ秒より短いパルスレーザーを用いて、前記第一の保護膜側から前記第一の透明導電膜にのみエッチング加工し第一の透明導電パターンを形成するパターン形成工程と、を有し、前記第一の透明導電膜及び第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、前記透明樹脂フィルムが、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピ－ク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ厚みが４０μｍ以上であり、前記パルスレーザーの波長が、光透過スペクトルにおける前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの範囲内であることを特徴とする。第二の実施形態である透明導電パターンの形成方法により第一の実施形態である透明導電フィルムが得られる。
　本発明の第二の実施形態である透明導電パターンの形成方法では、まず（基材である）透明樹脂フィルムの第一の主面上に、第一の実施形態である透明導電フィルムの第一の透明導電パターンのもととなる、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第一の透明導電膜、（基材である）透明樹脂フィルムの第二の主面上に、第一の実施形態である透明導電フィルムの第二の透明導電パターンのもととなる、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第二の透明導電膜、をそれぞれ形成する（透明導電膜形成工程）。第一の透明導電膜及び第二の透明導電膜の形成方法は特に限定されないが、前述したように金属ナノワイヤの分散液（金属ナノワイヤインク）を基材（透明樹脂フィルム）上に塗布、乾燥することにより形成することができる。乾燥中及び乾燥後に加熱や光照射等の処理を行い、金属ナノワイヤの交差部の少なくとも一部を融着させることが耐屈曲性の観点から好ましい。なお、金属ナノワイヤの分散液（金属ナノワイヤインク）としてバインダー樹脂を含まない分散液を基材上に塗布、乾燥することにより金属ナノワイヤの交差部を有するナノ構造ネットワークを形成した後、バインダー樹脂を含む溶液を金属ナノワイヤの交差部を有するナノ構造ネットワーク上に塗布、乾燥することで第一の透明導電膜及び第二の透明導電膜を形成してもよい。
　次に、上記第一の透明導電膜上に第一の保護膜、上記第二の透明導電膜上に第二の保護膜、をそれぞれ形成する（保護膜形成工程）。保護膜は前述の硬化性樹脂組成物を透明導電膜上に印刷、塗布等により形成し、硬化させて形成する。なお、第一の保護膜は第一の透明導電膜形成後に、第二の保護膜は第二の透明導電膜形成後に、それぞれ形成する必要はあるが、第一の保護膜及び第二の保護膜は、第一の透明導電膜及び第二の透明導電膜形成後に形成する必然性はない。すなわち、第一の透明導電膜→第二の透明導電膜→第一の保護膜→第二の保護膜の順で形成することもできるし、第一の透明導電膜→第一の保護膜→第二の透明導電膜→第二の保護膜の順で形成することもできる。保護膜の構成については前述の第一の実施形態と重複するため、詳細な説明は省略する。
　続いて、パルス幅が１ナノ秒より短いパルスレーザーを用いて、上記第一の保護膜側から上記第一の透明導電膜にのみエッチング加工し第一の透明導電パターンを形成する（パターン形成工程）。透明導電膜は、光透過スペクトルにおいて、これを構成する金属ナノワイヤの交差部を有するナノ構造ネットワークに基づく特徴的な吸収ピークを紫外光領域に有する。本発明者は、第一の保護膜側から、光透過スペクトルにおけるナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの波長領域内であり、かつ透明樹脂フィルムの光線透過率が８０％以上である波長であり、パルス幅が１ナノ秒より短いパルスレーザーを第一の透明導電膜に当てると、第二の透明導電膜はエッチング加工されず、第一の透明導電膜のみ選択的にエッチング加工できることを見出した。金属ナノワイヤの交差部を有するナノ構造ネットワークは、光透過スペクトルにおいて、これに基因する吸収ピークを紫外光領域に有するため、この吸収ピーク極大波長に近い波長（吸収ピーク極大波長±３０ｎｍの範囲内）のパルスレーザーによりエッチング加工ができる。
　図１には、透明樹脂フィルムとしてＣＯＰを使用し、金属ナノワイヤとして銀ナノワイヤ（ＡｇＮＷ）を使用した場合の透明導電フィルム（後述の実施塗工例１と同じ方法で、第一の透明導電膜と第一の保護膜を形成した段階の透明導電フィルム）及びＣＯＰ（日本ゼオン株式会社製ＺＦ１４－１００、厚み１００μｍ）単独の光透過スペクトルが示される。図１において、横軸が波長、縦軸が光の透過率（％）である。
　図１に示されるように、銀ナノワイヤの交差部を有するナノ構造ネットワークは、波長３８０ｎｍで極大となる吸収ピークを有する。これは銀ナノワイヤに基づくナノ構造ネットワークに由来する。液体中に分散した状態で銀ナノワイヤの紫外可視スペクトルを測定すると、銀ナノワイヤの径にもよるが、３６５～３７０ｎｍの波長領域で極大となるピークを有する。吸収ピーク極大波長が長波長側にシフトした正確な理由は不明であるが、銀ナノワイヤが互いに融着したことが影響を及ぼしていると推定している。
　透明導電フィルムの基材となる透明樹脂フィルム自体の透過率は、広い波長領域で高いことが望ましいため、光透過スペクトルにおいて、ナノ構造ネットワークに由来する吸収ピーク極大波長近傍の波長領域においても光線透過率が高い（８０％以上の）必要がある。このような透明樹脂フィルムを用いると、パルス幅が１ナノ秒より短いパルスレーザーは透明樹脂フィルムをある程度進行するが、その厚みが４０μｍ以上であると貫通しない、あるいは貫通しても、第二の透明導電膜が導電性を失うレベルまでエッチング加工されるには至らないことを本発明者は確認した。透明樹脂フィルムの厚みが４０μｍ未満であると、パルスレーザーが透明樹脂フィルムを貫通（透過）し、エッチング加工したくない第二の透明導電膜までレーザー光が到達しエッチング加工される不具合が起こる。
　上記第一の保護膜側からの第一の透明導電膜への選択的エッチング加工後、同様に第二の保護膜側から第二の透明導電膜への選択的エッチング加工が可能である。すなわち、第二の透明導電膜に対して第一の透明導電膜に形成される第一の導電性領域及び第一の非導電性領域からなる第一の透明導電パターン膜とは異なる第二の導電性領域及び第二の非導電性領域からなる第二の透明導電パターン膜を形成できる。前述した通り第二の透明導電パターン膜はエッチング加工しないベタ状の透明導電膜のままとすることもできる。パルスレーザーのパルス幅は０．１（１００ピコ秒）ナノ秒未満であることが好ましく、０．０１ナノ秒（１０ピコ秒）未満であることがより好ましく、０．００１ナノ秒（１ピコ秒）未満、すなわちフェムト秒パルスレーザーを使用することがさらに好ましい。
　上記パルスレーザーにより透明導電膜をエッチング加工する（非導電性領域を形成する）と、パルスレーザーが照射され非導電性領域となった範囲に存在していた、透明導電膜を構成する、金属ナノワイヤの交差部を有するナノ構造ネットワークを形成している金属が溶融し、導電性を発現するに十分なネットワーク構造を維持できなくなる。ナノ構造ネットワークを形成していたワイヤ状の金属は破断され、非導電性領域は、ナノ構造ネットワークの断片を含むようになる。この断片には、種々の形状のものが含まれ、例えばナノワイヤが分断され粒状（球状、楕円状、柱状等）となったものや、局所的にネットワーク構造（金属ナノワイヤの交差部を含む）が残存するものの非導電性領域全体としては非導電性を示すレベルまで細かく分断されたもの（金属ナノワイヤの交差部（十字状断片）等）が挙げられる。エッチング加工に伴い非導電性領域内に生じたナノ構造ネットワークの断片を完全に除去することもできるが、完全に除去すると、導電性領域と非導電性領域とのコントラストが高くなり、視認性が低下する（骨見えし易くなる）ため、完全には除去しない方が好ましい。
　以下、本発明の実施例を具体的に説明する。なお、以下の実施例は、本発明の理解を容易にするためのものであり、本発明はこれらの実施例に制限されるものではない。
実施塗工例１
＜透明導電フィルムの作製＞
＜銀ナノワイヤ合成＞
　２００ｍＬガラス容器にプロピレングリコール１００ｇ（富士フイルム和光純薬株式会社製）を秤量し、金属塩として硝酸銀２．３ｇ（１３ｍｍｏｌ）（東洋化学工業株式会社製）を加えて室温で２時間撹拌することで硝酸銀溶液（第二溶液）を調製した。
　１Ｌ四つ口フラスコ（メカニカルスターラー、滴下漏斗、還流管、温度計、窒素ガス導入管）に、窒素ガス雰囲気下、プロピレングリコール６００ｇ、イオン性誘導体としての塩化テトラエチルアンモニウム０．０５２ｇ（０．３２ｍｍｏｌ）（ライオン・スペシャリティ・ケミカルズ株式会社製）及び臭化ナトリウム０．００８ｇ（０．０８ｍｍｏｌ）（マナック株式会社製）、構造規定剤としてポリビニルピロリドンＫ－９０（ＰＶＰ）７．２ｇ（富士フイルム和光純薬株式会社製、重量平均分子量３５万）を仕込み、２００ｒｐｍの回転数で１５０℃にて１時間撹拌することで完全に溶解させ、第一溶液を得た。先に調製した硝酸銀溶液（第二溶液）を滴下漏斗に入れ、上記第一溶液の温度１５０℃にて２．５時間かけて滴下（硝酸銀の供給モル数が０．０８７ｍｍｏｌ／ｍｉｎ）することで銀ナノワイヤを合成した。滴下終了後さらに１時間加熱撹拌を継続し反応を完結させた。
＜銀ナノワイヤ分散液のクロスフローろ過＞
　得られた銀ナノワイヤ粗分散液を水２０００ｍｌに分散させ、卓上小型試験機（日本ガイシ株式会社製、セラミック膜フィルター　セフィルト使用、膜面積０．２４ｍ２、孔径２．０μｍ、寸法Φ３０ｍｍ×２５０ｍｍ、ろ過差圧０．０１ＭＰａ）に流し入れ、循環流速１２Ｌ／ｍｉｎ、分散液温度２５℃にてクロスフロー濾過を実施し不純物を除去し、銀ナノワイヤ（平均直径：２６ｎｍ、平均長さ：２０μｍ）を得た。クロスフローろ過しながらエタノール置換を行い、最終的に水／エタノール混合溶媒の分散液（銀ナノワイヤ濃度３質量％、水／エタノール＝４１／５６［質量比］）を得た。得られた銀ナノワイヤの平均径の算出には、電界放出形走査電子顕微鏡ＪＳＭ－７０００Ｆ（日本電子株式会社製）を用い、任意に選択した１００本の銀ナノワイヤ寸法（径）を測定し、その算術平均値を求めた。また、得られた銀ナノワイヤの平均長さの算出には、形状測定レーザマイクロスコープＶＫ－Ｘ２００（キーエンス株式会社製）を用い、任意に選択した１００本の銀ナノワイヤ寸法（長さ）を測定し、その算術平均値を求めた。
＜金属ナノワイヤインク（銀ナノワイヤインク）作製＞
　上記ポリオール法で合成した銀ナノワイヤの水／エタノール混合溶媒の分散液５ｇ（銀ナノワイヤ濃度３質量％、水／エタノール＝４１／５６［質量比］）、水６．４ｇ、メタノール２０ｇ（富士フイルム和光純薬株式会社製）、エタノール３９ｇ（富士フイルム和光純薬株式会社製）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ、富士フイルム和光純薬株式会社製）２５ｇ、プロピレングリコール３ｇ（ＰＧ、旭硝子株式会社製）、ＰＮＶＡ（登録商標）水溶液（昭和電工株式会社製、固形分濃度１０質量％、重量平均分子量９０万）１．８ｇを混合し、ミックスローターＶＭＲ－５Ｒ（アズワン株式会社製）で１時間、室温、大気雰囲気下で撹拌（回転速度１００ｒｐｍ）して銀ナノワイヤインク１００ｇを作製した。最終的な混合比［質量比］は、銀ナノワイヤ／ＰＮＶＡ／水／メタノール／エタノール／ＰＧＭＥ／ＰＧ＝０．１５／０．１８／１０／２０／４２／２５／３であった。
　得られた銀ナノワイヤインクに含まれる銀ナノワイヤの濃度は、バリアン社製ＡＡ２８０Ｚゼーマン原子吸光分光光度計により測定した。
＜透明導電膜（銀ナノワイヤ層）の形成＞
　Ａ４ｓｉｚｅ用コロナ放電表面処理装置（ウェッジ株式会社製）Ａ４ＳＷ－ＦＬＮＷ型を用い、基材として用いるＡ４サイズのシクロオレフィンポリマー（ＣＯＰ）フィルムＺＦ１４－１００（日本ゼオン株式会社製、厚み１００μｍ）の両方の主面にコロナ放電処理（搬送速度：３ｍ／ｍｉｎ、処理回数：２回、出力：０．３ｋＷ）を施した。コロナ放電処理を施したＣＯＰフィルムと、ＴＱＣ自動フィルムアプリケータースタンダード（コーテック株式会社製）と、ワイヤレスバーコータＯＳＰ－ＣＮ－２２Ｌ（コーテック株式会社製）とを用い、ウェット膜厚が２２μｍとなるように銀ナノワイヤインクをＣＯＰフィルムの第一の主面全面に塗布した（塗工速度５００ｍｍ／ｓｅｃ）。その後、恒温器ＨＩＳＰＥＣ　ＨＳ３５０（楠本化成株式会社製）で８０℃、３分間、大気雰囲気下で熱風乾燥し、第一の透明導電膜（銀ナノワイヤ層）を形成した。
＜膜厚測定＞
　透明導電膜（銀ナノワイヤ層）の膜厚は光干渉法に基づく膜厚測定システムＦ２０－ＵＶ（フィルメトリクス株式会社製）を用いて測定した。測定箇所を変え、３点測定した平均値を膜厚として用いた。解析には４５０ｎｍから８００ｎｍのスペクトルを用いた。この測定システムによると、透明基材上に形成された透明導電膜（銀ナノワイヤ層）の膜厚（Ｔｃ）が直接測定できる。測定結果を表１に示す。
＜硬化性樹脂組成物１の作製＞
（Ａ）カルボキシ基を含有するポリウレタンの合成例
　攪拌装置、温度計、コンデンサーを備えた２Ｌ三口フラスコに、（ａ２）ポリオール化合物としてＣ－１０１５Ｎ（株式会社クラレ製、ポリカーボネートジオール、原料ジオールモル比：１，９－ノナンジオール：２－メチル－１，８－オクタンジオール＝１５：８５、分子量９６４）４２．３２ｇ、（ａ３）カルボキシ基を含有するジヒドロキシ化合物として２，２－ジメチロールブタン酸（日本化成株式会社製）２７．３２ｇ、及び溶媒としてジエチレングリコールモノエチルエーテルアセテート（株式会社ダイセル製）１５８ｇを仕込み、９０℃で上記２，２－ジメチロールブタン酸を溶解させた。
　反応液の温度を７０℃まで下げ、滴下ロートにより、（ａ１）ポリイソシアネート化合物としてデスモジュール（登録商標）－Ｗ（ビス－（４－イソシアナトシクロヘキシル）メタン）、住化コベストロウレタン株式会社製）５９．６９ｇを３０分かけて滴下した。滴下終了後、１２０℃に昇温し、１２０℃で６時間反応を行い、ほぼイソシアネートが消失したことをＩＲによって確認した後、イソブタノールを０．５ｇ加え、さらに１２０℃にて６時間反応を行った。得られた（Ａ）カルボキシ基含有ポリウレタンのＧＰＣにより求められた重量平均分子量は３２３００、（Ａ）カルボキシ基含有ポリウレタンの酸価は３５．８ｍｇＫＯＨ／ｇであった。
　上記で得られた（Ａ）カルボキシ基を含有するポリウレタンの溶液（カルボキシ基含有ポリウレタン含有率：４５質量％）１０．０ｇをポリ容器に量り取り、（Ｄ）溶媒として１－ヘキサノール８５．３ｇと酢酸エチル８５．２ｇを加え、ミックスローターＶＭＲ－５Ｒ（アズワン株式会社製）で１２時間、室温、大気雰囲気下で撹拌（回転速度１００ｒｐｍ）した。均一であることを目視で確認したのち、（Ｂ）エポキシ化合物としてペンタエリスリトールテトラグリシジルエーテル（昭和電工株式会社製）０．６３ｇ、（Ｃ）硬化促進剤として、Ｕ－ＣＡＴ５００３（化合物名：ベンジルトリフェニルホスホニウムブロマイド、サンアプロ株式会社製）０．３１ｇを加え、再度ミックスローターを用いて１時間撹拌し、硬化性樹脂組成物１を得た。
＜保護膜（オーバーコート層）の形成＞
　基材である透明樹脂フィルム（ＣＯＰフィルムＺＦ１４－１００（日本ゼオン株式会社製、厚み１００μｍ））の第一の主面上に形成した銀ナノワイヤ層（第一の透明導電膜）の上に、ＴＱＣ自動フィルムアプリケータースタンダード（コーテック株式会社製）とワイヤレスバーコータＯＳＰ－ＣＮ－０５Ｍ（コーテック株式会社製）を用い、ウェット膜厚が５μｍになるように硬化性樹脂組成物１を全面に塗布した（塗工速度３３３ｍｍ／ｓｅｃ）。その後、恒温器ＨＩＳＰＥＣ　ＨＳ３５０（楠本化成株式会社製）で８０℃、１分間、大気雰囲気下で熱風乾燥（熱硬化）し、第一の保護膜を形成した。
　第一の主面の保護膜形成後、上記と同様の方法で、ＣＯＰフィルムの第二の主面上に第二の透明導電膜（銀ナノワイヤ層）と第二の保護膜を順次形成し、両面に導電層を有する透明導電フィルムを製造した。
＜金属ナノワイヤ（銀ナノワイヤ）交差部の融着の確認＞
　金属ナノワイヤ（銀ナノワイヤ）交差部の融着の状態を確認するため、保護膜を形成する前、即ち、銀ナノワイヤ（ＡｇＮＷ）層が塗工されたＣＯＰフィルムに対し、真空デバイス製真空蒸着装置ＶＥ－２０３０を用いて電流値５０Ａでカーボン棒を用いた蒸着を５秒間行い、ナノワイヤ直上にカーボン保護層を製膜した。次にＦＩＢ（収束イオンビーム）加工装置ＦＢ－２１００（加速電圧４０ｋＶ）を用いてＡｇＮＷとＡｇＮＷが９０°に近い角度で交差している交点を確認し、交点を含むＡｇＮＷの延長線上に線状のマーキングを施しＡｇＮＷの目印とした。
　次に再度上記カーボン蒸着装置を用いて１０秒間カーボン保護層を追加で製膜することで、マーキングが判別できる状態で計約８０ｎｍのカーボン層を形成した。これによりＦＩＢ加工によるダメージからＡｇＮＷを保護するとともにＴＥＭで観察する際に上部保護膜がナノワイヤに干渉しない状態にした。
　次に上記マーキングに従い、上記ＦＩＢ加工装置を用いたタングステンデポジションを１０分間行うことにより、ＡｇＮＷの長軸方向に１２μｍ、直交する方向に２μｍ、厚さ１μｍのタングステン保護層を形成した。次にタングステン保護膜周囲をＦＩＢで深さ約１５μｍまで掘削し、ＡｇＮＷ交点を含むタングステン保護膜より下の層を切り出して銅メッシュに固定したのち電流値０．０１ｎＡの条件で薄片化しＡｇＮＷ交点を含む厚さ約１００ｎｍの薄片を作製した。
　株式会社日立ハイテク製透過型電子顕微鏡（ＴＥＭ）ＨＦ－２２００（加速電圧２００ｋＶ）を用いて上記薄片化試料を観察した。その結果試料左右方向にＡｇＮＷ１本が薄片中に格納され、奥行から手前方向へ向かうＡｇＮＷとの交点が多数取得できていることが分かった。交点では左右方向のＡｇＮＷ（ワイヤ１）と奥行から手前方向のＡｇＮＷ（ワイヤ２）の境界が曖昧になっており、融着していることが示唆された（図２）。カメラ長０．１５ｍで電子線回折により交点付近のＡｇＮＷの結晶構造を確認したところ、交点から十分はなれた位置（図３、回折視野１）でワイヤ２はＡｇＮＷに特有の５角柱双晶構造を反映し晶帯軸［１１２］に対応する１－１１、２－２２、－１－３１、－２－２０の回折及び晶帯軸［１００］に対応する２－２０の回折が重畳した典型的回折パターンを示した（図４）。一方で交点（交差部）を含む視野直近（図３、回折視野２）で結晶構造を確認すると、ワイヤ２の電子線回折から典型的な回折パターンが消滅した（図５）。このことからワイヤ２は該当部位で融解したのち再結晶し方位が大きく変化したと考えられる。ワイヤ１とワイヤ２の交点（図３、回折視野３）では、ワイヤ１の５角柱双晶構造を反映した晶帯軸［１１０］に対応した００２、１１１、２２０、１１３の回折及び晶帯軸［１１１］に対応した２０２の回折が重畳した典型的回折パターンが強く確認された（図６）。以上の電子線回折より、ワイヤ２ではワイヤ１との交点付近で５角柱双晶構造が融解し、全く別の方位の結晶としてワイヤ１の５角柱の周囲で再結晶したこと、すなわち融着したことが示された。
実施塗工例２
　透明導電フィルムの作製に基材としてシクロオレフィンポリマー（ＣＯＰ）フィルムＺＦ１４－０５０（日本ゼオン株式会社製、厚み５０μｍ）を用いたこと以外は、実施塗工例１と同様に実施した。
実施塗工例３
　透明導電フィルムの作製に基材としてシクロオレフィンポリマー（ＣＯＰ）フィルムＺＦ１６－０４０（日本ゼオン株式会社製、厚み４０μｍ）を用いたことと、保護膜形成時に用いるワイヤレスバーコータをＯＳＰ－ＣＮ－０７Ｍ（コーテック株式会社製、ウェット膜厚７μｍ）としたこと以外は、実施塗工例１と同様に実施した。
実施塗工例４
　透明導電フィルムの作製に基材としてポリカーボネートフィルムＦＳ２０００Ｈ（三菱ガス化学株式会社製、厚み１００μｍ）を用いたことと、銀ナノワイヤ層形成前の両方の主面へのコロナ処理を省略したこと以外は、実施塗工例３と同様に実施した。
実施塗工例５
　透明導電フィルムの作製に基材としてポリカーボネートフィルムＦＳ２０００ＨＪ（三菱ガス化学株式会社製、厚み５０μｍ）を用いたこと以外は、実施塗工例４と同様に実施した。
比較塗工例１
　透明導電フィルムの作製に基材としてシクロオレフィンポリマー（ＣＯＰ）フィルムＺＦ１４－０２３（日本ゼオン株式会社製、厚み２３μｍ）を用いたこと以外は、実施塗工例１と同様に実施した。
比較塗工例２
　透明導電フィルムの作製に基材としてシクロオレフィンポリマー（ＣＯＰ）フィルムＺＦ１４－０１３（日本ゼオン株式会社製、厚み１３μｍ）を用いたこと以外は、実施塗工例１と同様に実施した。
＜吸収ピーク極大波長±３０ｎｍの波長領域の透過率測定＞
　基材である透明樹脂フィルムをそれぞれ３ｃｍ×３ｃｍに切り出し、試験片を作製した。前記試験片の波長２００ｎｍから１１００ｎｍの光透過スペクトルを紫外可視分光光度計ＵＶ－２４００ＰＣ（株式会社島津製作所製）で測定したのち、下記で測定される吸収ピーク極大波長に対する±３０ｎｍの波長領域の透過率を算出した。
＜銀ナノワイヤ層のシート抵抗測定＞
　透明樹脂フィルムの両面にそれぞれ銀ナノワイヤ層、保護膜が順次形成された透明導電フィルム（銀ナノワイヤフィルム）から３ｃｍ×３ｃｍの試験片を切り出し、４端子法に基づく抵抗率計ロレスタＧＰ（株式会社三菱化学アナリテック製）で両面に形成した銀ナノワイヤ層のシート抵抗をそれぞれ測定した。測定モード及び使用端子はＥＳＰモードを用いた。
＜ナノ構造ネットワークの吸収ピーク極大波長測定＞
　透明樹脂フィルムの両面にそれぞれ銀ナノワイヤ層、保護膜が順次形成された透明導電フィルム（銀ナノワイヤフィルム）の３ｃｍ×３ｃｍの試験片と紫外可視分光光度計ＵＶ－２４００ＰＣ（株式会社島津製作所製）を用い、波長２００－１１００ｎｍの領域の透過率（吸光度）スペクトルを測定し、スペクトルからナノ構造ネットワークの吸収ピーク極大波長の値を得た。なお、保護膜は薄く、単独では紫外、可視領域に特徴的な吸収は存在しないことを確認している。
＜波長４００～７００ｎｍの透過率（全光線透過率）・ヘーズ測定＞
　透明樹脂フィルムの両面にそれぞれ銀ナノワイヤ層、保護膜が順次形成された透明導電フィルム（銀ナノワイヤフィルム）の３ｃｍ×３ｃｍの試験片を用い、ヘーズメーターＣＯＨ７７００（日本電色工業株式会社製）で測定した。全光線透過率はＪＩＳ　Ｋ　７３６１－１に基づき、ヘーズはＪＩＳ　Ｋ　７１３６に基づいて測定した。測定結果を表１に示す。透明樹脂フィルム単独での波長４００～７００ｎｍの透過率（全光線透過率）も同様に測定した。
＜保護膜の膜厚＞
　保護膜の膜厚は、前述の銀ナノワイヤ層の膜厚同様光干渉法に基づく膜厚測定システムＦ２０－ＵＶ（フィルメトリクス株式会社製）を用いて測定した。測定箇所を変え、３点測定した平均値を膜厚として用いた。解析には４５０ｎｍから８００ｎｍのスペクトルを用いた。この測定システムによると、透明基材上に形成された銀ナノワイヤ層の膜厚（Ｔｃ）とその上に形成された保護膜の膜厚（Ｔｐ）との総膜厚（Ｔｃ＋Ｔｐ）が直接測定できるので、この測定値から先に測定した銀ナノワイヤ層の膜厚（Ｔｃ）を差し引くことにより保護膜の膜厚（Ｔｐ）が得られる。測定結果を表１に示す。
Figure JPOXMLDOC01-appb-T000002
実施加工例１
　実施塗工例１で作製した透明導電フィルムの第１面に、波長３５５ｎｍのフェムト秒パルスレーザー（パルス幅５００ｆｓ（５００×１０－６ｎｓ）、周波数１０００ｋＨｚ、加工速度５０００ｍｍ／ｓ、出力０．２Ｗ）でパターン加工を施した。描画したパターンは、図７に示す１辺２ｃｍの格子パターンとした。格子内部の４ラインをまたぐようにデジタルマルチメータＰＣ５０００ａ（三和電気計器株式会社製）の針を当てた。パターンと針の当て方を図７に示す。図７では、上記格子を表す実線がパターン加工により形成されたエッチングラインを表しており、矢印が上記針を表している。また、α、β、γ、δは、それぞれ対応する破線で結ばれた２本の矢印（針）の先端を上記格子の内部（エッチングされていない領域）に当てて、上記エッチングラインで隔てられた二つの領域間の抵抗値を測定していることを示す。
　上記α、β、γ、δの当て方（２領域間の）全てで数値（抵抗値）が表示されない場合を「非導通（＝エッチング加工が十分）」、α～δの当て方いずれか一つでも数値が表示されたものを「導通（＝エッチング加工が不十分）」と評価した。加工面（表面）の評価結果を表２に示した。
　続いて、フィルムを裏返し、上記パターン加工した面におけるエッチングラインをまたぐようにデジタルマルチメータの針を当てた。α～δの当て方全てで数値が表示された場合を「導通（＝裏面が加工されていない）」、α～δのいずれか一つでも数値が表示されなかった場合を「非導通（＝裏面が一部でも加工されている）」と評価した。裏面の評価結果も表２に示した。
　総合評価は、加工面（表面）が「非導通」であって、かつ、裏面が「導通」の場合を○と判定し、そうでない場合を×とした。総合評価における○と×の判断イメージを図８に示す。図８では、加工面側からパルスレーザーを照射してエッチング加工し、裏面側からはパルスレーザーを照射していない場合を表している。図８において、裏面側までパルスレーザーが貫通せず、裏面で「導通」が維持された場合が○であり、裏面側までパルスレーザーが貫通して裏面で「導通」が維持されなかった場合が×である。
実施加工例２
　エッチングに用いる透明導電フィルムを実施塗工例２のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
実施加工例３
　エッチングに用いる透明導電フィルムを実施塗工例３のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
実施加工例４
　エッチングに用いる透明導電フィルムを実施塗工例４のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
実施加工例５
　エッチングに用いる透明導電フィルムを実施塗工例５のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
比較加工例１
　エッチングに用いる透明導電フィルムを比較塗工例１のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
比較加工例２
　エッチングに用いる透明導電フィルムを比較塗工例２のフィルムにしたこと以外は、実施加工例１と同様に測定・評価した。
比較加工例３
　エッチングに用いるレーザーをナノ秒パルスレーザー（パルス幅１８０ｎｓ、周波数：９０ｋＨｚ、加工速度５００ｍｍ／ｓ、出力０．２Ｗ）にしたこと以外は、実施加工例１と同様に測定・評価した。
比較加工例４
　エッチングに用いるレーザーを、波長１０６４ｎｍのピコ秒パルスレーザー（パルス幅５０ｐｓ（５０×１０－３ｎｓ）、周波数：９０ｋＨｚ、加工速度５００ｍｍ／ｓ、出力０．２Ｗ）にしたこと以外は、実施加工例１と同様に測定・評価した。
Figure JPOXMLDOC01-appb-T000003
　実施加工例１～５と比較加工例１，２の比較から明らかな通り、本発明で示した透明導電フィルムと加工方法を用いることで、一方の面の透明導電膜に選択的にレーザーエッチング加工が可能であることが示された。また、実施加工例１と比較加工例３の比較から分かる通り、同一の実施塗工例を用い、同一のレーザー波長で加工しても、パルス幅によってエッチング（パターニング）の成否が変わることが示された。すなわち、特許文献２で開示されている、基材厚み（樹脂種）とレーザー波長を指定するだけの手法では、必ずしも所望の加工（裏面に貫通しない加工）が実現できないことが分かる。さらに、実施加工例１と比較加工例４の比較から示されるとおり、ナノ構造ネットワークの吸収ピーク極大波長±３０ｎｍの波長領域から外れた波長のレーザーを用いると、エッチングの成否が変わることが示された。すなわち、本発明で開示したとおり、エッチング加工に用いるレーザーの波長と、透明導電膜を構成するナノ構造ネットワークの吸収ピーク極大波長が互いに近い波長領域にあることが、一方の面の透明導電膜を選択的にエッチング加工することにとって必要であることが示された。



Claims (12)

  1. 　基材である透明樹脂フィルムの第一の主面に第一の透明導電パターン膜、第二の主面に第一の透明導電パターン膜のパターンとは異なる第二の透明導電パターン膜、をそれぞれ有し、前記第一の透明導電パターン膜上に第一の保護膜、前記第二の透明導電パターン膜上に第二の保護膜、をそれぞれ有しており、
    　前記第一の透明導電パターン膜が、第一の導電性領域及び第一の非導電性領域からなり、
    　前記第一の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、
    　前記第二の透明導電パターン膜が、第二の導電性領域を含み、前記第二の導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含み、
    　前記第一の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、
    　前記透明樹脂フィルムは、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ、厚みが４０μｍ以上である、ことを特徴とする透明導電フィルム。
  2. 　前記第二の透明導電パターン膜が、さらに第二の非導電性領域を含み、
    　前記第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有する、請求項１に記載の透明導電フィルム。
  3. 　前記第一の非導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークの断片を含む、請求項１に記載の透明導電フィルム。
  4. 　前記第二の非導電性領域が、金属ナノワイヤの交差部を有するナノ構造ネットワークの断片を含む、請求項２に記載の透明導電フィルム。
  5. 　前記透明樹脂フィルムの厚みが２００μｍ以下である、請求項１～４のいずれか一項に記載の透明導電フィルム。
  6. 　前記透明樹脂フィルムが、シクロオレフィンポリマー、ポリカーボネート、ポリエステル、ポリオレフィン、ポリアラミド、アクリル樹脂から選択される樹脂である、請求項１から５のいずれか一項に記載の透明導電フィルム。
  7. 　前記金属ナノワイヤの交差部を有するナノ構造ネットワークが、金属ナノワイヤの交差部の少なくとも一部で融着されたものである請求項１から５のいずれか一項に記載の透明導電フィルム。
  8. 　前記金属ナノワイヤが銀ナノワイヤである、請求項１から６のいずれか一項に記載の透明導電フィルム。
  9. 　前記バインダー樹脂がＮ－ビニルアセトアミド（ＮＶＡ）のホモポリマーである請求項１から８のいずれか一項に記載の透明導電フィルム。
  10. 　前記第一の保護膜及び第二の保護膜が、
    　（Ａ）カルボキシ基を含有するポリウレタンと、
    　（Ｂ）分子内に二個以上のエポキシ基を有するエポキシ化合物と、
    　（Ｃ）硬化促進剤と、
    を含む硬化性樹脂組成物の熱硬化膜である請求項１から９のいずれか一項に記載の透明導電フィルム。
  11. 　透明樹脂フィルムの第一の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第一の透明導電膜、前記透明樹脂フィルムの第二の主面上に、金属ナノワイヤの交差部を有するナノ構造ネットワークとバインダー樹脂とを含む第二の透明導電膜、をそれぞれ形成する透明導電膜形成工程と、
    　前記第一の透明導電膜上に第一の保護膜、前記第二の透明導電膜上に第二の保護膜、をそれぞれ形成する保護膜形成工程と、
    　パルス幅が１ナノ秒より短いパルスレーザーを用いて、前記第一の保護膜側から前記第一の透明導電膜にのみエッチング加工し第一の透明導電パターンを形成するパターン形成工程と、
    を有し、
    　前記第一の透明導電膜及び第二の透明導電膜が、光透過スペクトルにおいてナノ構造ネットワークに基づく吸収ピークを有し、前記透明樹脂フィルムが、光透過スペクトルにおいて前記ナノ構造ネットワークに基づく吸収ピ－ク極大波長±３０ｎｍの波長領域及び可視光領域における光線透過率が８０％以上であり、かつ厚みが４０μｍ以上であり、
    　前記パルスレーザーの波長が、光透過スペクトルにおける前記ナノ構造ネットワークに基づく吸収ピーク極大波長±３０ｎｍの範囲内であることを特徴とする透明導電パターンの形成方法。
  12. 　さらに、パルス幅が１ナノ秒より短いパルスレーザーを用いて、前記第二の保護膜側から前記第二の透明導電膜にのみエッチング加工し第二の透明導電パターンを形成する工程を有する請求項１１に記載の透明導電パターンの形成方法。


PCT/JP2022/015138 2021-03-29 2022-03-28 透明導電フィルム及び透明導電パターンの形成方法 Ceased WO2022210586A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020237025899A KR20230128514A (ko) 2021-03-29 2022-03-28 투명 도전 필름 및 투명 도전 패턴의 형성 방법
CN202280023862.9A CN117063247A (zh) 2021-03-29 2022-03-28 透明导电薄膜及透明导电图案的形成方法
US18/285,001 US20240188220A1 (en) 2021-03-29 2022-03-28 Transparent conducting film and method for forming transparent conducting pattern
JP2023511294A JPWO2022210586A1 (ja) 2021-03-29 2022-03-28

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2021055393 2021-03-29
JP2021-055393 2021-03-29

Publications (1)

Publication Number Publication Date
WO2022210586A1 true WO2022210586A1 (ja) 2022-10-06

Family

ID=83459303

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2022/015138 Ceased WO2022210586A1 (ja) 2021-03-29 2022-03-28 透明導電フィルム及び透明導電パターンの形成方法

Country Status (6)

Country Link
US (1) US20240188220A1 (ja)
JP (1) JPWO2022210586A1 (ja)
KR (1) KR20230128514A (ja)
CN (1) CN117063247A (ja)
TW (1) TW202306781A (ja)
WO (1) WO2022210586A1 (ja)

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2009035059A1 (ja) * 2007-09-12 2009-03-19 Kuraray Co., Ltd. 導電膜、導電部材および導電膜の製造方法
JP2010244747A (ja) * 2009-04-02 2010-10-28 Konica Minolta Holdings Inc 透明電極、透明電極の製造方法、および有機エレクトロルミネッセンス素子
JP2012020425A (ja) * 2010-07-12 2012-02-02 Tdk Corp 透明導電体及びこれを用いたタッチパネル
JP2013105255A (ja) * 2011-11-11 2013-05-30 Mitsubishi Paper Mills Ltd 光透過性電極
JP2013211130A (ja) * 2012-03-30 2013-10-10 Toray Ind Inc 導電積層体の製造方法、導電積層体、および、それを用いた表示体
WO2015146097A1 (ja) * 2014-03-25 2015-10-01 凸版印刷株式会社 透明導電性積層体および透明導電性積層体を備えたタッチパネル
JP2015185512A (ja) * 2014-03-26 2015-10-22 信越ポリマー株式会社 導電パターン形成基板及びその製造方法
JP2016222847A (ja) * 2015-06-02 2016-12-28 昭和電工株式会社 金属ナノワイヤを用いた導電パターンの保護膜用樹脂組成物及び透明導電基板

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015015009A (ja) 2013-07-08 2015-01-22 信越ポリマー株式会社 静電容量センサーシートの製造方法
US11154902B2 (en) 2016-12-01 2021-10-26 Showa Denko K.K. Transparent conductive substrate and method for producing same
GB201803723D0 (en) 2018-03-08 2018-04-25 M Solv Ltd Method of manufacturing a touch sensitive panel

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2009035059A1 (ja) * 2007-09-12 2009-03-19 Kuraray Co., Ltd. 導電膜、導電部材および導電膜の製造方法
JP2010244747A (ja) * 2009-04-02 2010-10-28 Konica Minolta Holdings Inc 透明電極、透明電極の製造方法、および有機エレクトロルミネッセンス素子
JP2012020425A (ja) * 2010-07-12 2012-02-02 Tdk Corp 透明導電体及びこれを用いたタッチパネル
JP2013105255A (ja) * 2011-11-11 2013-05-30 Mitsubishi Paper Mills Ltd 光透過性電極
JP2013211130A (ja) * 2012-03-30 2013-10-10 Toray Ind Inc 導電積層体の製造方法、導電積層体、および、それを用いた表示体
WO2015146097A1 (ja) * 2014-03-25 2015-10-01 凸版印刷株式会社 透明導電性積層体および透明導電性積層体を備えたタッチパネル
JP2015185512A (ja) * 2014-03-26 2015-10-22 信越ポリマー株式会社 導電パターン形成基板及びその製造方法
JP2016222847A (ja) * 2015-06-02 2016-12-28 昭和電工株式会社 金属ナノワイヤを用いた導電パターンの保護膜用樹脂組成物及び透明導電基板

Also Published As

Publication number Publication date
TW202306781A (zh) 2023-02-16
US20240188220A1 (en) 2024-06-06
KR20230128514A (ko) 2023-09-05
JPWO2022210586A1 (ja) 2022-10-06
CN117063247A (zh) 2023-11-14

Similar Documents

Publication Publication Date Title
US11154902B2 (en) Transparent conductive substrate and method for producing same
KR102387063B1 (ko) 투명 도전 필름의 제조 방법
US20220139591A1 (en) Transparent conductive film, and touch panel including same
JP7435831B2 (ja) 透明導電フィルム積層体
KR102316141B1 (ko) 투명 도전 필름의 제조 방법
US20240188220A1 (en) Transparent conducting film and method for forming transparent conducting pattern
WO2022210585A1 (ja) 透明導電フィルム及び透明導電パターンの形成方法
TWI775458B (zh) 透明導電基體
JP2023095255A (ja) ヒータ
JP2023095223A (ja) タッチセンサ及びタッチセンサを備えた器具
JP2024067269A (ja) 透明導電フィルム積層体及びその製造方法並びに成形用透明導電フィルム積層体
JP2023095412A (ja) 加飾タッチパネル及びタッチパネル内蔵ディスプレイ
CN112970075B (zh) 透明导电膜的制造方法
WO2023120620A1 (ja) タッチパネル及びタッチパネルの製造方法
WO2023286602A1 (ja) 透明導電フィルム積層体及びその製造方法
JP2024066314A (ja) 銀ナノワイヤインク及び透明導電フィルム
JP2024066311A (ja) 銀ナノワイヤインク及び透明導電フィルム
WO2023286601A1 (ja) 透明導電フィルム積層体及びその製造方法
JP2024066312A (ja) 銀ナノワイヤインク及び透明導電フィルム

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22780797

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2023511294

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20237025899

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 202280023862.9

Country of ref document: CN

WWE Wipo information: entry into national phase

Ref document number: 2301006315

Country of ref document: TH

WWE Wipo information: entry into national phase

Ref document number: 18285001

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 22780797

Country of ref document: EP

Kind code of ref document: A1
