WO2020162236A1 - 温度センサフィルム、導電フィルムおよびその製造方法 - Google Patents

温度センサフィルム、導電フィルムおよびその製造方法 Download PDF

Info

Publication number
WO2020162236A1
WO2020162236A1 PCT/JP2020/002633 JP2020002633W WO2020162236A1 WO 2020162236 A1 WO2020162236 A1 WO 2020162236A1 JP 2020002633 W JP2020002633 W JP 2020002633W WO 2020162236 A1 WO2020162236 A1 WO 2020162236A1
Authority
WO
WIPO (PCT)
Prior art keywords
film
thin film
resistance
silicon
temperature sensor
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/002633
Other languages
English (en)
French (fr)
Inventor
克則 澁谷
幸大 宮本
智史 安井
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nitto Denko Corp
Original Assignee
Nitto Denko Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nitto Denko Corp filed Critical Nitto Denko Corp
Priority to CN202080012745.3A priority Critical patent/CN113412417A/zh
Priority to KR1020217021375A priority patent/KR20210124212A/ko
Publication of WO2020162236A1 publication Critical patent/WO2020162236A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K7/00—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements
    • G01K7/16—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C14/00—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material
    • C23C14/22—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material characterised by the process of coating
    • C23C14/34—Sputtering
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K7/00—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements
    • G01K7/16—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements
    • G01K7/18—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements the element being a linear resistance, e.g. platinum resistance thermometer
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K7/00—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements
    • G01K7/16—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements
    • G01K7/18—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements the element being a linear resistance, e.g. platinum resistance thermometer
    • G01K7/183—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements the element being a linear resistance, e.g. platinum resistance thermometer characterised by the use of the resistive element
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K7/00—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements
    • G01K7/16—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements
    • G01K7/18—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements the element being a linear resistance, e.g. platinum resistance thermometer
    • G01K7/20—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements the element being a linear resistance, e.g. platinum resistance thermometer in a specially-adapted circuit, e.g. bridge circuit
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K7/00—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements
    • G01K7/16—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements
    • G01K2007/163—Measuring temperature based on the use of electric or magnetic elements directly sensitive to heat ; Power supply therefor, e.g. using thermoelectric elements using resistive elements provided with specially adapted connectors
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01K—MEASURING TEMPERATURE; MEASURING QUANTITY OF HEAT; THERMALLY-SENSITIVE ELEMENTS NOT OTHERWISE PROVIDED FOR
    • G01K2217/00—Temperature measurement using electric or magnetic components already present in the system to be measured

Definitions

  • the present invention relates to a temperature sensor film including a metal thin film patterned on a film base material, and a conductive film used for manufacturing the temperature sensor film.
  • thermocouple or a chip thermistor is generally used as the temperature sensor.
  • thermocouple or chip thermistor When measuring the temperature at multiple points on the surface with a thermocouple or chip thermistor, it is necessary to place a temperature sensor at each measurement point and connect each temperature sensor to a printed wiring board, etc. Becomes complicated. Further, in order to measure the in-plane temperature distribution, it is necessary to dispose a large number of sensors on the substrate, which causes a cost increase.
  • Patent Document 1 proposes a temperature sensor film in which a metal film is provided on a film base and the metal film is patterned to form a temperature measuring resistance portion and a lead portion.
  • the temperature measuring resistance portion and the lead portion connected to the temperature measuring resistance portion can be formed from one layer of the metal film, and the work of connecting the individual temperature measuring sensors with wiring is required. And not.
  • the film base material is used, it is excellent in flexibility and can be easily applied to a curved device, a flexible device and the like. Further, the flexible temperature sensor film is also excellent in handleability when assembling the device.
  • Patent Document 2 describes that nickel has about twice the sensitivity (change in resistance) to temperature as compared to copper.
  • the temperature sensor film When using the temperature sensor film for curved devices and flexible devices, the temperature sensor film is required to have bending resistance. Further, even in the case of a planar device, it is necessary to bend the member at the time of assembling the device, bonding it with another member, etc., and therefore, the bending resistance is required.
  • an object of the present invention is to provide a temperature sensor film having excellent bending resistance, and a conductive film used for manufacturing the temperature sensor film.
  • the conductive film for temperature sensor has a silicon-based thin film on one main surface of a resin film substrate, and a nickel thin film on the silicon-based thin film.
  • the -A temperature sensor film can be formed by patterning the nickel thin film of this conductive film.
  • the temperature sensor film includes a base layer and a patterned nickel thin film on one main surface of the resin film substrate, and the nickel thin film is patterned on the temperature measuring resistance portion and the lead portion.
  • a silicon-based thin film and a nickel thin film may be provided on both surfaces of the resin film substrate.
  • the temperature measuring resistance part is provided in the part where the temperature is measured and is patterned into a thin wire.
  • the lead portion is patterned to have a line width larger than that of the temperature measuring resistance portion, and one end of the lead portion is connected to the temperature measuring resistance portion. The other end of the lead portion is connected to an external circuit or the like. You may connect a connector to a lead part and connect with an external circuit through a connector.
  • the silicon-based thin film that constitutes the underlayer may be one layer or two or more layers.
  • the silicon-based thin film may be a laminated film having a silicon thin film and a silicon oxide thin film from the film base side.
  • the thickness of the silicon-based thin film as the underlayer is preferably 3 to 200 nm.
  • the thickness of the nickel thin film is preferably 20 to 500 nm.
  • the temperature coefficient of resistance of the nickel thin film is preferably 3000 ppm/° C. or higher.
  • a conductive film in which a nickel thin film is provided on a film base material via a silicon-based underlayer, and a temperature sensor film in which the nickel thin film is patterned are less prone to cracking in the nickel thin film when bent, and have excellent flex resistance.

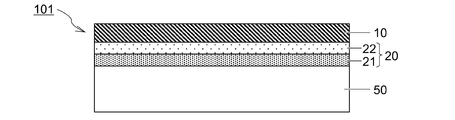

  • FIG. 1 It is sectional drawing which shows the example of a laminated structure of a conductive film. It is a top view of a temperature sensor film. It is an enlarged view of the temperature measuring resistance part vicinity in a temperature sensor, and A has shown 2-wire type and B has shown 4-wire type.
  • FIG. 1 is a cross-sectional view showing an example of a laminated structure of a conductive film used for forming a temperature sensor film.
  • the resin film substrate 50 and the nickel thin film are provided with a nickel thin film 10 on one main surface of the resin film substrate 50.
  • a base layer 20 is provided between the base layer 20 and the base layer 10.
  • the resin film substrate 50 may be transparent or opaque.
  • the resin material include polyester such as polyethylene terephthalate, polyimide, polyolefin, cyclic polyolefin such as norbornene, polycarbonate, polyether sulfone and polyarylate. From the viewpoint of heat resistance, dimensional stability, electrical characteristics, mechanical characteristics, chemical resistance, etc., polyimide or polyester is preferable.
  • the thickness of the resin film substrate is not particularly limited, but is generally about 2 to 500 ⁇ m, preferably about 20 to 300 ⁇ m.
  • An easily adhesive layer, an antistatic layer, a hard coat layer and the like may be provided on the surface of the resin film substrate.
  • the surface of the resin film substrate 50 is subjected to treatments such as corona discharge treatment, ultraviolet irradiation treatment, plasma treatment, and sputter etching treatment for the purpose of improving the adhesion to the nickel thin film 10 (or the underlayer 20). May be.
  • the arithmetic average roughness Ra of the surface of the resin film substrate 50 on which the underlayer 20 is formed is preferably 5 nm or less, more preferably 3 nm or less, and further preferably 2 nm or less.
  • Arithmetic mean roughness Ra is calculated
  • the conductive film 101 includes the base layer 20 between the resin film substrate 50 and the nickel thin film 10.
  • the base layer 20 may be a single layer or a laminated structure of two or more thin films as shown in FIG.
  • the underlayer 20 may be an organic layer or an inorganic layer, or may be a laminate of an organic layer and an inorganic layer. Since the underlayer 20 made of an inorganic material is provided between the resin film substrate 50 and the nickel thin film 10, the temperature coefficient of resistance (TCR) of the nickel thin film 10 tends to increase, and the temperature measurement accuracy of the temperature sensor film is high. Is improved.
  • TCR temperature coefficient of resistance
  • Inorganic materials include Si, Ge, Sn, Pb, Al, Ga, In, Tl, As, Sb, Bi, Se, Te, Mg, Ca, Sr, Ba, Sc, Y, Ti, Zr, Hf, V. , Nb, Ta, Cr, Mo, W, Mn, Tc, Re, Fe, Ru, Os, Ni, Co, Rh, Ir, Pd, Pt, Cu, Ag, Au, Zn, Cd, etc.
  • the underlayer 20 preferably includes a silicon-based thin film.
  • the silicon-based material include silicon and silicon compounds such as silicon oxide, silicon nitride and silicon carbide. Of these, silicon or silicon oxide is preferable because it has excellent adhesion to the resin film base material and the nickel thin film and also has an excellent effect of improving bending resistance.
  • the silicon oxide may have a stoichiometric composition (SiO 2 ) or a non-stoichiometric composition (SiO x ; x ⁇ 2). For silicon oxide (SiO x ) having a non-stoichiometric composition, 1.2 ⁇ x ⁇ 2 is preferable.
  • the base layer 20 may be a laminated film of a silicon thin film and a silicon oxide thin film.
  • the underlayer 20 includes two layers of the silicon thin film 21 and the silicon oxide thin film 22 from the resin film base 50 side, the bending resistance particularly to tensile bending tends to be improved. Further, since the silicon oxide thin film 22 having a large specific resistance is provided immediately below the nickel thin film 10, the leakage current between wirings (patterned nickel thin film) is reduced, and the temperature measurement accuracy of the temperature sensor film tends to be improved. There is.
  • the base layer 20 may be a laminate of a silicon-based thin film and a non-silicon-based thin film.
  • the non-silicon thin film is arranged on the resin film substrate 50 side and the silicon thin film is arranged on the nickel thin film 10 side.
  • the thickness of the base layer 20 is not particularly limited. From the viewpoint of enhancing the bending resistance by the effect of the underlayer on the nickel thin film 10, the thickness of the underlayer 20 is preferably 3 nm or more. The thickness of the underlayer may be 5 nm or more, 10 nm or more, 15 nm or more, 20 nm or more, 25 nm or more, or 30 nm or more. In particular, the thickness of the silicon-based thin film is preferably within the above range. In addition to the effect of improving the bending resistance, the thickness of the underlayer 20 may be in the above range from the viewpoint of reducing the damage to the film base material when forming the nickel thin film and enhancing the effect of blocking outgas from the film base material. preferable.
  • the thickness of the silicon-based thin film as the underlayer is preferably 200 nm or less, more preferably 150 nm or less, and further preferably 100 nm or less. Further, the smaller the thickness of the silicon-based thin film as the underlayer, the larger the temperature coefficient of resistance of the nickel thin film formed thereon tends to be. Therefore, the thickness of the silicon-based thin film as the underlayer is preferably 200 nm or less, more preferably 150 nm or less, still more preferably 100 nm or less.
  • the thickness of the underlayer may be 90 nm or less, 80 nm or less, 70 nm or less, or 60 nm or less. Further, if the thickness of the underlayer is excessively large, cracks may occur in the underlayer itself during bending. Therefore, the thickness of the underlayer is preferably in the above range, and the thickness of the silicon-based thin film is in the above range. It is preferable to have. The thickness of the underlayer is preferably set within the above range in consideration of bending resistance, temperature coefficient of resistance, and the like required for the temperature sensor film.
  • the nickel thin film 10 provided on the underlayer 20 plays a central role in temperature measurement in the temperature sensor.
  • the lead portion 11 and the temperature measuring resistance portion 12 are formed as shown in FIG.
  • the thickness of the nickel thin film 10 is not particularly limited, it is preferably 20 nm or more, more preferably 40 nm or more, and further preferably 50 nm or more, from the viewpoint of low resistance (in particular, from the viewpoint of reducing the resistance of the lead portion).
  • the thickness of the nickel thin film 10 is preferably 500 nm or less, more preferably 300 nm or less, still more preferably 250 nm or less, from the viewpoint of shortening the film formation time, improving patterning accuracy, and the like. Further, as the thickness of the nickel thin film increases, the residual stress also increases and the bending resistance tends to decrease. Therefore, the thickness of the nickel thin film is preferably within the above range.
  • the specific resistance of the nickel thin film 10 at a temperature of 25° C. is preferably 1.6 ⁇ 10 ⁇ 5 ⁇ cm or less, more preferably 1.5 ⁇ 10 ⁇ 5 ⁇ cm or less. From the viewpoint of reducing the resistance of the lead portion, the smaller the specific resistance of the nickel thin film is, the more preferable, and it may be 1.2 ⁇ 10 ⁇ 5 ⁇ cm or less, or 1.0 ⁇ 10 ⁇ 5 ⁇ cm or less. .. The smaller the specific resistance of the nickel thin film is, the more preferable, but it is difficult to make the specific resistance smaller than that of bulk nickel, and the specific resistance is generally 7.0 ⁇ 10 ⁇ 6 ⁇ cm or more.
  • the temperature coefficient of resistance (TCR) of the nickel thin film 10 is preferably 3000 ppm/°C or higher, more preferably 3400 ppm/°C or higher, further preferably 3600 ppm/°C or higher, particularly preferably 3800 ppm/°C or higher.
  • TCR is the rate of change of resistance with increasing temperature.
  • Nickel has a characteristic that the resistance increases linearly with temperature rise (positive characteristic).
  • TCR material having positive characteristics, and the resistance value R 0 in the temperature T 0, the resistance value R 1 at a temperature T 1, is calculated by the following equation.
  • TCR ⁇ (R 1 ⁇ R 0 )/R 0 ⁇ /(T 1 ⁇ T 0 )
  • the larger the TCR the larger the change in resistance with temperature changes, and the more accurate the temperature measurement in the temperature sensor film. Therefore, the larger the TCR of the nickel thin film, the more preferable, but it is difficult to make the TCR larger than that of bulk nickel, and the TCR of the nickel thin film is generally 6000 ppm/° C. or less.
  • the base layer 20 By providing the base layer 20 on the resin film substrate 50 and forming the nickel thin film 10 on the base layer 20, the specific resistance of the nickel thin film tends to decrease and the TCR tends to increase.
  • the base layer 20 is a silicon-based thin film. The tendency is remarkable when When the arithmetic mean roughness Ra of the surface of the resin film substrate 50 and the underlying layer 20 formed thereon is small, the specific resistance of the nickel thin film 10 tends to be small and the TCR tends to be large.
  • the temperature sensor film obtained by patterning the nickel thin film 10 is excellent in handleability during device processing and is also suitable for use in a flexible device.
  • nickel thin films generally have tensile residual stress
  • stress strain occurs at the interface with the underlayer and in the vicinity thereof.
  • Silicon-based thin films such as silicon and silicon oxide generally have tensile residual stress, like nickel thin films. Therefore, the stress strain at the interface between the nickel thin film and the underlayer is small, and the stress strain at the interface tends to be relaxed at the time of bending, so that it is considered that the generation of cracks at the time of bending is suppressed.
  • the method for forming the underlayer 20 is not particularly limited, and either dry coating or wet coating can be adopted.
  • the nickel thin film is formed by the sputtering method, it is preferable that the underlayer 20 is also formed by the sputtering method from the viewpoint of productivity.
  • the method for forming the nickel thin film is not particularly limited, and examples thereof include sputtering methods, vacuum deposition methods, electron beam evaporation methods, chemical vapor deposition methods (CVD), chemical solution deposition methods (CBD), and plating methods. Can be adopted. Among these, the sputtering method is preferable because a thin film having excellent film thickness uniformity can be formed. Especially. By using a roll-to-roll sputtering device to perform film formation while continuously moving a long resin film substrate in the longitudinal direction, the productivity of the conductive film can be increased.
  • the sputtering device After the roll-shaped film substrate is loaded into the sputtering device, it is preferable to evacuate the sputtering device to create an atmosphere in which impurities such as organic gas generated from the film substrate are removed before starting the sputtering film formation. ..
  • the degree of vacuum (achievement degree of vacuum) in the sputtering apparatus before the start of sputtering film formation is, for example, 1 ⁇ 10 ⁇ 1 Pa or less, preferably 5 ⁇ 10 ⁇ 2 Pa or less, and more preferably 1 ⁇ 10 ⁇ 2 Pa or less. preferable.
  • a metal Ni target is used and the film formation is performed while introducing an inert gas such as argon.
  • the target may be selected according to the material of the underlayer.
  • a silicon target is used.
  • a silicon oxide target may be used for forming the silicon oxide thin film, or silicon oxide may be formed by reactive sputtering using the silicon target.
  • reactive sputtering film formation is performed while introducing an inert gas such as argon and a reactive gas such as oxygen into the chamber.
  • the amount of oxygen is preferably adjusted so that the transition region is between the metal region and the oxide region.
  • the sputter film formation conditions are not particularly limited. In order to suppress mixing of water, organic gas, and the like into the nickel thin film, it is preferable to reduce damage to the film base material during the film formation of the nickel thin film. By providing the base layer 20 on the resin film base material 50 and forming the nickel thin film 10 thereon, plasma damage to the resin film base material 50 at the time of forming the nickel thin film 10 can be suppressed. Further, by providing the base layer 20, it is possible to block the moisture, the organic gas, and the like generated from the resin film base material 50, and suppress the mixture of the moisture, the organic gas, and the like into the nickel thin film 10.
  • the substrate temperature in the sputter deposition of the nickel thin film is preferably 200° C. or lower, more preferably 180° C. or lower, still more preferably 170° C. or lower.
  • the substrate temperature is preferably ⁇ 30° C. or higher from the viewpoint of preventing embrittlement of the film substrate.
  • the discharge power density is preferably 1 ⁇ 15W / cm 2, more preferably 1.5 ⁇ 10W / cm 2.
  • the temperature sensor film is formed by patterning the nickel thin film 10 of the conductive film.
  • the base layer 20 may be patterned or may not be patterned.
  • the layer 22 immediately below the nickel thin film 10 is an insulating material such as silicon oxide, it is not necessary to pattern the underlayer 20.
  • the nickel thin film has a lead portion 11 formed in a wiring shape and a temperature measuring resistance portion 12 connected to one end of the lead portion 11. The other end of the lead portion 11 is connected to the connector 19.
  • the temperature measuring resistance unit 12 is a region that acts as a temperature sensor, and a temperature is measured by applying a voltage to the temperature measuring resistance unit 12 via the lead unit 11 and calculating the temperature from the resistance value.
  • a temperature measuring resistance unit 12 is provided at five points on the surface.
  • FIG. 3A is an enlarged view of the vicinity of the temperature measuring resistance part in the two-wire type temperature sensor.
  • the temperature measuring resistance portion 12 is formed by sensor wirings 122 and 123 in which a nickel thin film is patterned in a thin wire shape.
  • the sensor wiring has a plurality of vertical electrodes 122 connected at their ends via a horizontal wiring 123 to form a hairpin-shaped bent portion, and has a zigzag pattern.
  • the wiring pattern in a zigzag shape as shown in FIG. 3 the area of the temperature measuring resistance portion 12 can be made small and the length of the sensor wiring (the line length from the one end 121a to the other end 121b) can be made large.
  • the pattern shape of the sensor wiring of the temperature measuring unit is not limited to the shape shown in FIG. 3 and may be a spiral pattern shape.
  • the line width of the sensor wiring 122 (vertical wiring) and the distance (space width) between adjacent wirings may be set according to the patterning accuracy of photolithography.
  • the line width and the space width are generally about 1 to 150 ⁇ m. From the viewpoint of preventing disconnection of the sensor wiring, the line width is preferably 3 ⁇ m or more, more preferably 5 ⁇ m or more.
  • the line width is preferably 100 ⁇ m or less, and more preferably 70 ⁇ m or less from the viewpoint of increasing the resistance change and increasing the temperature measurement accuracy.
  • the space width is preferably 3 to 100 ⁇ m, more preferably 5 to 70 ⁇ m.
  • Both ends 121a and 121b of the sensor wiring of the resistance temperature detector 12 are connected to one ends of the lead portions 11a and 11b, respectively.
  • the two lead portions 11a and 11b are formed in an elongated pattern in a state of facing each other with a slight gap therebetween, and the other end of the lead portion is connected to the connector 19.
  • the lead portion is formed wider than the sensor wiring of the temperature measuring resistance portion 12 in order to secure a sufficient current capacity.
  • the width of the lead portions 11a and 11b is, for example, about 0.5 to 10 mm.
  • the line width of the lead portion is preferably 3 times or more, more preferably 5 times or more, and further preferably 10 times or more of the line width of the sensor wiring 122 of the temperature measuring resistance part 12.
  • the connector 19 is provided with a plurality of terminals, and the plurality of lead portions are connected to different terminals.
  • the connector 19 is connected to an external circuit, and when a voltage is applied between the lead portion 11a and the lead portion 11b, a current flows through the lead portion 11a, the temperature measuring resistance portion 12 and the lead portion 11b.
  • the resistance value is calculated from the current value when the predetermined voltage is applied or the applied voltage when the voltage is applied so that the current has the predetermined value.
  • the temperature is calculated from the resistance value based on the relational expression between the obtained resistance value and the temperature obtained in advance, or a table recording the relationship between the resistance value and the temperature.
  • the resistance value obtained here includes the resistance of the lead portion 11a and the lead portion 11b in addition to the resistance of the temperature measuring resistance portion 12, but the resistance of the temperature measuring resistance portion 12 is the resistance of the lead portions 11a and 11b. Therefore, the measured value to be obtained may be regarded as the resistance of the temperature measuring resistance unit 12. From the viewpoint of reducing the influence of the resistance of the lead portion, the lead portion may be a 4-wire type.
  • FIG. 3B is an enlarged view of the vicinity of the temperature measuring resistance portion in the 4-wire type temperature sensor.
  • the pattern shape of the resistance temperature detector 12 is similar to that of FIG. 3A.
  • four lead portions 11a1, 11a2, 11b1 and 11b2 are connected to one temperature measuring resistance portion 12.
  • the lead portions 11a1 and 11b1 are voltage measurement leads, and the lead portions 11a2 and 11b2 are current measurement leads.
  • the voltage measuring lead 11a1 and the current measuring lead 11a2 are connected to one end 121a of the sensor wiring of the temperature measuring resistance unit 12, and the voltage measuring lead 11b1 and the current measuring lead 11b2 are the sensors of the temperature measuring resistance unit 12. It is connected to the other end 121b of the wiring.
  • the resistance value of only the temperature measuring resistance portion 12 can be measured by excluding the resistance of the lead portion, so that the measurement with less error becomes possible.
  • the 3-wire type may be adopted.
  • the patterning method of the nickel thin film is not particularly limited. It is preferable to perform patterning by a photolithography method because patterning is easy and accuracy is high.
  • a photolithography on the surface of the nickel thin film, an etching resist corresponding to the shape of the lead portion and the temperature measuring resistance portion is formed, and the nickel thin film in the region where the etching resist is not formed is removed by wet etching, followed by etching. Strip the resist.
  • the nickel thin film can be patterned by dry etching such as laser processing.
  • the nickel thin film 10 is formed on the resin film substrate 50 by the sputtering method or the like, and the nickel thin film is patterned to form a plurality of lead portions and temperature measuring resistance portions in the substrate surface. ..
  • a temperature sensor element is obtained by connecting the connector 19 to the end portion of the lead portion 11 of this temperature sensor film.
  • the lead portions are connected to the plurality of temperature measuring resistance portions, and the plurality of lead portions may be connected to one connector 19. Therefore, it is possible to easily form the temperature sensor element capable of measuring the temperatures at a plurality of positions in the plane.
  • the underlayer and the nickel thin film are provided on one main surface of the film substrate, but the underlayer and the nickel thin film may be provided on both sides of the film substrate. Further, a base layer and a nickel thin film may be provided on one main surface of the film substrate, and thin films having different laminated configurations may be provided on the other main surface.
  • the method of connecting the lead part of the temperature sensor film to the external circuit is not limited to the form via the connector.
  • a controller for measuring the resistance by applying a voltage to the lead portion may be provided on the temperature sensor film.
  • the lead portion and the lead wiring from the external circuit may be connected by soldering or the like without using a connector.
  • the temperature sensor film has a simple structure in which a thin film is provided on the film base material, and is superior in productivity and bending resistance, so it is easy to process and handle. It is also possible to apply to a flexible device having. Further, in the configuration in which the nickel thin film is provided on the film base material via the underlayer, since the TCR of the nickel thin film is large, more accurate temperature measurement can be realized.
  • Example 1 On the PET film, a silicon layer having a thickness of 5 nm and a silicon oxide layer having a thickness of 10 nm were sequentially sputter-deposited as a base layer, and a Ni layer was formed thereon under the same conditions as in Comparative Example 1, and a PET film was formed. A conductive film including a Si layer (5 nm), a SiO 2 layer (10 nm), and a Ni layer (70 nm) was produced. A B-doped Si target was used for forming the Si layer and the SiO 2 layer.
  • the Si layer was formed by DC sputtering under the conditions of a substrate temperature of 150° C., a pressure of 0.3 Pa, and a power density of 1.0 W/cm 2 by introducing argon as a sputtering gas.
  • the film was formed by DC sputtering under the conditions of.
  • Example 2 A conductive film was produced in the same manner as in Example 1 except that the thickness of the silicon oxide layer was changed to 30 nm (Example 2) or 90 nm (Example 3).
  • Example 4 In Example 1, a nickel oxide layer was not formed, a nickel layer was formed on the silicon layer, and a conductive film having a Si layer (5 nm) and a Ni layer (70 nm) was formed on the PET film.
  • Example 5 A conductive film was produced in the same manner as in Example 1 except that the thickness of the nickel layer was changed to 240 nm.
  • the Al layer was formed by DC sputtering under the conditions of a substrate temperature of 150° C., a pressure of 0.25 Pa, and a power density of 3 W/cm 2 by introducing argon as a sputtering gas.
  • the film was formed by DC sputtering under the conditions of.
  • Comparative Example 3 In Comparative Example 2, an aluminum oxide layer was not formed, a nickel layer was formed on the aluminum layer, and a conductive film having an Al layer (5 nm) and a Ni layer (70 nm) was formed on the PET film.
  • the temperature measuring resistance part of the temperature sensor film was set to 5°C, 25°C, and 45°C.
  • the two-terminal resistance at each temperature was measured by connecting one end and the other end of the lead portion to a tester, applying a constant current and reading the voltage.
  • the average value of the TCR calculated from the resistance values of 5° C. and 25° C. and the TCR calculated from the resistance values of 25° C. and 45° C. was taken as the TCR of the nickel layer.
  • ⁇ Bending resistance> According to JIS K5600-5-1:1999, a cylindrical mandrel test was performed using a type 1 tester. Both the bending test (applying compressive strain to the Ni layer) and the bending test (applying tensile strain to the Ni layer) with the Ni layer formation surface on the outside were performed. In each test, the diameter of the mandrel was reduced in order, and the diameter of the mandrel at which cracks first occurred in the Ni layer was recorded. The smaller the diameter of the mandrel, the better the bending resistance.
  • Table 1 shows the laminated constitutions (constitution of the underlayer and thickness of the Ni layer) of the conductive films of Examples and Comparative Examples, and the evaluation results (TCR and flex resistance).
  • Comparative Example 2 In Comparative Example 2 in which a laminated film of aluminum and aluminum oxide was provided as the underlayer, the TCR was larger than that of Comparative Example 1, but the bending resistance was deteriorated. The same tendency was observed in Comparative Example 3 in which the aluminum thin film was provided as the underlayer.
  • Example 1 to 5 in which the silicon-based thin film was provided as the underlayer, the bending resistance was improved as compared with Comparative Example 1. From the comparison of Examples 1 to 4 in which the Ni layer has the same thickness, by providing a laminated film of a silicon thin film and a silicon oxide thin film as an underlayer, the tensile strain particularly when bent with the Ni thin film forming surface as the outer side It can be seen that the flex resistance to is improved. Further, from the comparison between Example 2 and Example 3, the larger the film thickness of the silicon-based thin film as the underlayer is, the more the bending resistance against compressive strain when the Ni thin film forming surface is bent inside is improved. I understand.

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Thermistors And Varistors (AREA)
  • Physical Vapour Deposition (AREA)
  • Measuring Temperature Or Quantity Of Heat (AREA)

Abstract

導電フィルム（１０１）は、樹脂フィルム基材（５０）の一主面上に下地層（２０）としてシリコン系薄膜を備え、その上にニッケル薄膜（１０）を備える。導電性フィルムは、樹脂フィルム基材上にパターニングされた金属薄膜を備える温度センサフィルムの作製に用いることができる。導電フィルムのニッケル薄膜をパターニングして、測温抵抗部と、測温抵抗部に接続されたリード部とを形成することにより、温度センサフィルムが得られる。

Description

温度センサフィルム、導電フィルムおよびその製造方法
　本発明は、フィルム基材上にパターニングされた金属薄膜を備える温度センサフィルム、および温度センサフィルムの作製に用いられる導電フィルムに関する。
　電子機器には多数の温度センサが用いられている。温度センサとしては、熱電対やチップサーミスタが一般的である。熱電対やチップサーミスタ等により、面内の複数箇所の温度を測定する場合は、測定点ごとに温度センサを配置し、それぞれの温度センサをプリント配線基板等に接続する必要があるため、製造プロセスが煩雑となる。また、面内の温度分布を測定するためには基板上に多数のセンサを配置する必要があり、コストアップの要因となる。
　特許文献１には、フィルム基材上に金属膜を設け、金属膜をパターニングして、測温抵抗部とリード部を形成した温度センサフィルムが提案されている。金属膜をパターニングする形態では、１層の金属膜から測温抵抗部と、測温抵抗部に接続されたリード部とを形成可能であり、個々の測温センサを配線で接続する作業を必要としない。また、フィルム基材を用いるため、可撓性に優れ、曲面形状のデバイスや、フレキシブルデバイス等への対応も容易である。また、可撓性を有する温度センサフィルムは、デバイスの組み立ての際のハンドリング性にも優れている。
　金属膜をパターニングした温度センサでは、リード部を介して測温抵抗部に電圧を印加し、金属の抵抗値が温度により変化する特性を利用して、温度を測定する。温度測定の精度を高めるためには、温度変化に対する抵抗変化の大きい材料が好ましい。特許文献２には、ニッケルは、銅に比べて温度に対する感度（抵抗変化）が約２倍であることが記載されている。
特開２００５－９１０４５号公報 特開平７－３３３０７３号公報
　温度センサフィルムを曲面形状のデバイスやフレキシブルデバイスに用いる場合、温度センサフィルムには耐屈曲性が要求される。また、平面形状のデバイスであっても、デバイスの組み立て加工や他の部材との貼り合わせ等の際に部材を曲げる必要があるため、耐屈曲性が要求される。
　しかし、フィルム基材上にニッケル薄膜を設けた温度センサフィルムは、屈曲箇所およびその近傍でニッケル薄膜にクラックが生じる場合があり、耐屈曲性が十分であるとは言い難い。当該課題に鑑み、本発明は、耐屈曲性に優れる温度センサフィルム、およびその作製に用いる導電フィルムの提供を目的とする。
　温度センサ用導電フィルムは、樹脂フィルム基材の一主面上に、シリコン系薄膜を備え、シリコン系薄膜上にニッケル薄膜を備える。フィルム基材上に下地層としてのシリコン系薄膜を設け、その上にニッケル薄膜を設けることにより、屈曲時のニッケル薄膜へのクラックの発生が抑制される傾向がある。
　この導電フィルムのニッケル薄膜をパターニングすることにより、温度センサフィルムを形成できる。温度センサフィルムは、樹脂フィルム基材の一主面上に、下地層およびパターニングされたニッケル薄膜を備え、ニッケル薄膜が、測温抵抗部とリード部とにパターニングされている。樹脂フィルム基材の両面に、シリコン系薄膜およびニッケル薄膜を設けてもよい。
　測温抵抗部は、温度測定を行う部分に設けられており、細線にパターニングされている。リード部は測温抵抗部よりも大きな線幅にパターニングされており、リード部の一端が測温抵抗部に接続されている。リード部の他端は、外部回路等と接続される。リード部にコネクタを接続し、コネクタを介して外部回路との接続を行ってもよい。
　下地層を構成するシリコン系薄膜は１層でもよく、２層以上でもよい。例えば、シリコン系薄膜は、フィルム基材側から、シリコン薄膜および酸化シリコン薄膜を有する積層膜でもよい。下地層としてのシリコン系薄膜の厚みは、３～２００ｎｍが好ましい。ニッケル薄膜の厚みは２０～５００ｎｍが好ましい。ニッケル薄膜の抵抗温度係数は３０００ｐｐｍ／℃以上が好ましい。
　フィルム基材上にシリコン系下地層を介してニッケル薄膜が設けられた導電フィルム、およびニッケル薄膜をパターニングした温度センサフィルムは、屈曲時にニッケル薄膜へのクラックが発生し難く、耐屈曲性に優れる。
導電フィルムの積層構成例を示す断面図である。 温度センサフィルムの平面図である。 温度センサにおける測温抵抗部近傍の拡大図であり、Ａは２線式、Ｂは４線式の形状を示している。
　図１は、温度センサフィルムの形成に用いられる導電フィルムの積層構成例を示す断面図であり、樹脂フィルム基材５０の一主面上にニッケル薄膜１０を備え、樹脂フィルム基材５０とニッケル薄膜１０との間に下地層２０を備える。この導電フィルム１０１のニッケル薄膜をパターニングすることにより、図２の平面図に示す温度センサフィルム１１０が得られる。
［導電フィルム］
＜フィルム基材＞
　樹脂フィルム基材５０は、透明でも不透明でもよい。樹脂材料としては、ポリエチレンテレフタレート等のポリエステル、ポリイミド、ポリオレフィン、ノルボルネン系等の環状ポリオレフィン、ポリカーボネート、ポリエーテルスルフォン、ポリアリレート等が挙げられる。耐熱性、寸法安定性、電気的特性、機械的特性、耐薬品特性等の観点から、ポリイミドまたはポリエステルが好ましい。
　樹脂フィルム基材の厚みは特に限定されないが、一般には、２～５００μｍ程度であり、２０～３００μｍ程度が好ましい。樹脂フィルム基材の表面には、易接着層、帯電防止層、ハードコート層等が設けられていてもよい。また、樹脂フィルム基材５０の表面には、ニッケル薄膜１０（または下地層２０）との密着性向上等を目的として、コロナ放電処理、紫外線照射処理、プラズマ処理、スパッタエッチング処理等の処理を施してもよい。
　樹脂フィルム基材５０の下地層２０形成面の算術平均粗さＲａは、５ｎｍ以下が好ましく、３ｎｍ以下がより好ましく、２ｎｍ以下がさらに好ましい。基材の表面粗さを小さくすることにより、下地層およびその上のニッケル薄膜のカバレッジが良好となり、緻密な膜が形成されやすいため、ニッケル薄膜１０の比抵抗が小さくなる傾向がある。算術平均粗さＲａは、走査型プローブ顕微鏡を用いた１μｍ四方の観察像から求められる。
＜下地層＞
　導電フィルム１０１は、樹脂フィルム基材５０とニッケル薄膜１０との間に下地層２０を備える。下地層２０は単層でもよく、図１に示すように２層以上の薄膜の積層構成でもよい。下地層２０は有機層でも無機層でもよく、有機層と無機層とを積層したものでもよい。樹脂フィルム基材５０とニッケル薄膜１０との間に、無機材料の下地層２０が設けられることにより、ニッケル薄膜１０の抵抗温度係数（ＴＣＲ）が大きくなる傾向があり、温度センサフィルムにおける温度測定精度が向上する。
　無機材料としては、Ｓｉ，Ｇｅ，Ｓｎ，Ｐｂ，Ａｌ，Ｇａ，Ｉｎ，Ｔｌ，Ａｓ，Ｓｂ，Ｂｉ，Ｓｅ，Ｔｅ，Ｍｇ，Ｃａ，Ｓｒ，Ｂａ，Ｓｃ，Ｙ，Ｔｉ，Ｚｒ，Ｈｆ，Ｖ，Ｎｂ，Ｔａ，Ｃｒ，Ｍｏ，Ｗ，Ｍｎ，Ｔｃ，Ｒｅ，Ｆｅ，Ｒｕ，Ｏｓ，Ｎｉ，Ｃｏ，Ｒｈ，Ｉｒ，Ｐｄ，Ｐｔ，Ｃｕ，Ａｇ，Ａｕ，Ｚｎ，Ｃｄ等の金属元素または半金属元素、およびこれらの合金、窒化物、酸化物、炭化物、窒酸化物等が挙げられる。
　下地層２０は、シリコン系薄膜を含むことが好ましい。下地層２０としてのシリコン系薄膜上にニッケル薄膜１０を形成することにより、耐屈曲性が向上する傾向がある。シリコン系材料としては、シリコン、ならびに酸化シリコン、窒化シリコンおよび炭化シリコン等のシリコン化合物が挙げられる。中でも、樹脂フィルム基材およびニッケル薄膜に対する密着性に優れ、かつ耐屈曲性向上効果に優れることから、シリコンまたは酸化シリコンが好ましい。酸化シリコンは化学量論組成（ＳｉＯ２）でもよく、非化学量論組成（ＳｉＯｘ；ｘ＜２）でもよい。非化学量論組成である酸化シリコン（ＳｉＯｘ）は、１．２≦ｘ＜２が好ましい。
　下地層２０は、シリコン薄膜と酸化シリコン薄膜との積層膜でもよい。下地層２０が、樹脂フィルム基材５０側から、シリコン薄膜２１および酸化シリコン薄膜２２の２層を含む場合に、特に引張曲げに対する耐屈曲性が向上する傾向がある。また、ニッケル薄膜１０の直下に、比抵抗の大きい酸化シリコン薄膜２２が設けられることにより、配線（パターニングされたニッケル薄膜）間の漏れ電流が低減し、温度センサフィルムの温度測定精度が向上する傾向がある。
　下地層２０は、シリコン系薄膜と非シリコン系薄膜とを積層したものでもよい。この場合、樹脂フィルム基材５０側に非シリコン系薄膜が配置され、ニッケル薄膜１０側にシリコン系薄膜が配置されていることが好ましい。ニッケル薄膜１０に接してシリコン系薄膜が設けられることにより、耐屈曲性が向上する傾向がある。
　下地層２０の厚みは特に限定されない。ニッケル薄膜１０への下地効果により耐屈曲性を高める観点から、下地層２０の厚みは３ｎｍ以上が好ましい。下地層の厚みは、５ｎｍ以上、１０ｎｍ以上、１５ｎｍ以上、２０ｎｍ以上、２５ｎｍ以上または３０ｎｍ以上であってもよい。特に、シリコン系薄膜の厚みが上記範囲であることが好ましい。耐屈曲性向上効果に加えて、ニッケル薄膜形成時のフィルム基材へのダメージ低減や、フィルム基材からのアウトガスの遮断効果を高める観点からも、下地層２０の厚みは上記範囲であることが好ましい。
　下地層としてのシリコン系薄膜の厚みが大きいほど、耐屈曲性が向上する傾向がある。一方、生産性向上や材料コスト低減の観点から、下地層の厚みは２００ｎｍ以下が好ましく、１５０ｎｍ以下がより好ましく、１００ｎｍ以下がさらに好ましい。また、下地層としてのシリコン系薄膜の厚みが小さい方が、その上に形成されるニッケル薄膜の抵抗温度係数が大きくなる傾向がある。そのため、下地層としてのシリコン系薄膜の厚みは２００ｎｍ以下が好ましく、１５０ｎｍ以下がより好ましく、１００ｎｍ以下がさらに好ましい。下地層の厚みは、９０ｎｍ以下、８０ｎｍ以下、７０ｎｍ以下または６０ｎｍ以下であってもよい。また、下地層の厚みが過度に大きいと、屈曲時に下地層自体にクラックが生じる場合があることからも、下地層の厚みは上記範囲であることが好ましく、シリコン系薄膜の厚みが上記範囲であることが好ましい。下地層の厚みは、温度センサフィルムに要求される耐屈曲性、抵抗温度係数等を考慮して、上記範囲内で設定することが好ましい。
＜ニッケル薄膜＞
　下地層２０上に設けられるニッケル薄膜１０は、温度センサにおける温度測定の中心的な役割を果たす。ニッケル薄膜１０をパターニングすることにより、図２に示すように、リード部１１および測温抵抗部１２が形成される。
　ニッケル薄膜１０の厚みは特に限定されないが、低抵抗化の観点（特に、リード部の抵抗を小さくする観点）から、２０ｎｍ以上が好ましく、４０ｎｍ以上がより好ましく、５０ｎｍ以上がさらに好ましい。一方、成膜時間の短縮およびパターニング精度向上等の観点から、ニッケル薄膜１０の厚みは、５００ｎｍ以下が好ましく、３００ｎｍ以下がより好ましく、２５０ｎｍ以下がさらに好ましい。また、ニッケル薄膜の厚みが大きくなると、残留応力が大きくなり、耐屈曲性が低下する傾向があることからも、ニッケル薄膜の厚みは上記範囲であることが好ましい。
　ニッケル薄膜１０の温度２５℃における比抵抗は、１．６×１０－５Ω・ｃｍ以下が好ましく、１．５×１０－５Ω・ｃｍ以下がより好ましい。リード部の抵抗を小さくする観点からは、ニッケル薄膜の比抵抗は小さいほど好ましく、１．２×１０－５Ω・ｃｍ以下、または１．０×１０－５Ω・ｃｍ以下であってもよい。ニッケル薄膜の比抵抗は小さいほど好ましいが、バルクのニッケルよりも比抵抗を小さくすることは困難であり、一般に比抵抗は７．０×１０－６Ω・ｃｍ以上である。
　ニッケル薄膜１０の抵抗温度係数（ＴＣＲ）は、３０００ｐｐｍ／℃以上が好ましく、３４００ｐｐｍ／℃以上がより好ましく、３６００ｐｐｍ／℃以上がさらに好ましく、３８００ｐｐｍ／℃以上が特に好ましい。ＴＣＲは、温度上昇に対する抵抗の変化率である。ニッケルは、温度上昇に伴って抵抗が線形的に増加する特性（正特性）を有する。正特性を有する材料のＴＣＲは、温度Ｔ０における抵抗値Ｒ０と、温度Ｔ１における抵抗値Ｒ１から、下記式により算出される。
　　　　ＴＣＲ＝｛（Ｒ１－Ｒ０）／Ｒ０｝／（Ｔ１－Ｔ０）
　本明細書では、Ｔ０＝２５℃およびＴ１＝５℃における抵抗値から算出されるＴＣＲと、Ｔ０＝２５℃およびＴ１＝４５℃における抵抗値から算出されるＴＣＲの平均値をニッケル薄膜のＴＣＲとする。
　ＴＣＲが大きいほど、温度変化に対する抵抗の変化が大きく、温度センサフィルムにおける温度測定精度が向上する。そのため、ニッケル薄膜のＴＣＲは大きいほど好ましいが、バルクのニッケルよりもＴＣＲを大きくすることは困難であり、ニッケル薄膜のＴＣＲは一般に６０００ｐｐｍ／℃以下である。
　樹脂フィルム基材５０上に下地層２０を設け、その上にニッケル薄膜１０を形成することにより、ニッケル薄膜の比抵抗が小さくなり、ＴＣＲが大きくなる傾向があり、特に下地層２０がシリコン系薄膜である場合にその傾向が顕著である。また、樹脂フィルム基材５０およびその上に形成される下地層２０の表面の算術平均粗さＲａが小さい場合に、ニッケル薄膜１０の比抵抗が小さくなり、ＴＣＲが大きくなる傾向がある。
　樹脂フィルム基材５０上に、下地層２０としてのシリコン系薄膜を介してニッケル薄膜１０を設けることにより、耐屈曲性が向上する傾向があり、屈曲時のニッケル薄膜へのクラックの発生を抑制できる。そのため、ニッケル薄膜１０をパターニングした温度センサフィルムは、デバイス加工時のハンドリング性に優れるとともに、フレキシブルデバイスへの使用にも適している。
　シリコン系薄膜上にニッケル薄膜を設けることにより屈曲時のクラックの発生が抑制される理由は定かではないが、耐屈曲性向上の一因として、下地層としてのシリコン系薄膜が、応力歪を低減する作用を有していると推定される。
　ニッケル薄膜は、一般に、引張残留応力を有しているため、下地層との界面およびその近傍に応力歪が生じている。屈曲により圧縮応力や引張応力が付与されると、この界面での応力歪が増大しやすく、屈曲時のクラック発生の要因となり得る。シリコンや酸化シリコン等のシリコン系薄膜は、ニッケル薄膜と同様、一般に、引張残留応力を有している。そのため、ニッケル薄膜と下地層との界面における応力歪が小さく、屈曲時には界面での応力歪が緩和される傾向があるため、屈曲時のクラックの発生が抑制されると考えられる。
＜下地層およびニッケル薄膜の形成方法＞
　下地層２０の形成方法は特に限定されず、ドライコーティング、ウェットコーティングのいずれも採用し得る。スパッタ法によりニッケル薄膜を形成する場合は、生産性の観点から、下地層２０もスパッタ法により形成することが好ましい。
　ニッケル薄膜の形成方法は特に限定されず、例えば、スパッタ法、真空蒸着法、電子ビーム蒸着法、化学気相蒸着法（ＣＶＤ）、化学溶液析出法（ＣＢＤ）、めっき法等の成膜方法を採用できる。これらの中でも、膜厚均一性に優れた薄膜を成膜できることから、スパッタ法が好ましい。特に。ロールトゥロールスパッタ装置を用い、長尺の樹脂フィルム基材を長手方向に連続的に移動させながら成膜を行うことにより、導電フィルムの生産性が高められる。
　スパッタ装置内にロール状のフィルム基材を装填後、スパッタ成膜の開始前に、スパッタ装置内を排気して、フィルム基材から発生する有機ガス等の不純物を取り除いた雰囲気とすることが好ましい。事前に装置内およびフィルム基材中のガスを除去することにより、下地層２０およびニッケル薄膜１０への水分や有機ガス等の混入量を低減できる。スパッタ成膜開始前のスパッタ装置内の真空度（到達真空度）は、例えば、１×１０－１Ｐａ以下であり、５×１０－２Ｐａ以下が好ましく、１×１０－２Ｐａ以下がより好ましい。
　ニッケル薄膜のスパッタ成膜には、金属Ｎｉターゲットを用い、アルゴン等の不活性ガスを導入しながら成膜が行われる。スパッタ法により下地層を形成する場合、下地層の材料に応じてターゲットを選択すればよい。例えば、シリコン薄膜を形成する場合は、シリコンターゲットが用いられる。酸化シリコン薄膜の成膜には、酸化シリコンターゲットを用いてもよく、シリコンターゲットを用いて反応性スパッタにより酸化シリコンを形成してもよい。反応性スパッタでは、アルゴン等の不活性ガスおよび酸素等の反応性ガスをチャンバー内に導入しながら成膜が行われる。反応性スパッタでは、金属領域と酸化物領域との中間の遷移領域となるように酸素量を調整することが好ましい。
　スパッタ成膜条件は特に限定されない。ニッケル薄膜への水分や有機ガス等の混入を抑制するためには、ニッケル薄膜の成膜時のフィルム基材へのダメージを低減することが好ましい。樹脂フィルム基材５０上に下地層２０を設け、その上にニッケル薄膜１０を形成することにより、ニッケル薄膜１０成膜時の樹脂フィルム基材５０へのプラズマダメージを抑制できる。また、下地層２０を設けることにより、樹脂フィルム基材５０から発生する水分や有機ガス等を遮断して、ニッケル薄膜１０への水分や有機ガス等の混入を抑制できる。
　また、成膜時の基板温度を低くする、放電パワー密度を低くする等により、フィルム基材からの水分や有機ガスの発生を抑制できる。ニッケル薄膜のスパッタ成膜における基板温度は２００℃以下が好ましく、１８０℃以下がより好ましく、１７０℃以下がさらに好ましい。一方、フィルム基材の脆化防止等の観点から、基板温度は－３０℃以上が好ましい。プラズマ放電を安定させつつ、フィルム基材へのダメージを抑制する観点から、放電パワー密度は、１～１５Ｗ／ｃｍ２が好ましく、１．５～１０Ｗ／ｃｍ２がより好ましい。
［温度センサフィルム］
　導電フィルムのニッケル薄膜１０をパターニングすることにより、温度センサフィルムが形成される。下地層２０は、パターニングしてもよく、パターニングしなくてもよい。ニッケル薄膜１０の直下の層２２が酸化シリコン等の絶縁性材料である場合は、下地層２０をパターニングする必要はない。
　図２に示すように、温度センサフィルムにおいて、ニッケル薄膜は、配線状に形成されたリード部１１と、リード部１１の一端に接続された測温抵抗部１２を有する。リード部１１の他端は、コネクタ１９に接続されている。
　測温抵抗部１２は、温度センサとして作用する領域であり、リード部１１を介して測温抵抗部１２に電圧を印加し、その抵抗値から温度を算出することにより温度測定が行われる。温度センサフィルム１１０の面内に複数の測温抵抗部を設けることにより、複数個所の温度を同時に測定できる。例えば、図２に示す形態では、面内の５箇所に測温抵抗部１２が設けられている。
　図３Ａは、２線式の温度センサにおける測温抵抗部近傍の拡大図である。測温抵抗部１２は、ニッケル薄膜が細線状にパターニングされたセンサ配線１２２，１２３により形成されている。センサ配線は、複数の縦電極１２２が、その端部で横配線１２３を介して連結されてヘアピン状の屈曲部を形成し、つづら折れ状のパターンを有している。
　測温抵抗部１２のパターン形状を形成する細線の線幅が小さく（断面積が小さく）、測温抵抗部１２のセンサ配線の一端１２１ａから他端１２１ｂまでの線長が大きいほど、２点間の抵抗が大きく、温度変化に伴う抵抗変化量も大きいため、温度測定精度が向上する。図３に示すようなつづら折れ状の配線パターンとすることにより、測温抵抗部１２の面積が小さく、かつセンサ配線の長さ（一端１２１ａから他端１２１ｂまでの線長）を大きくできる。なお、温度測定部のセンサ配線のパターン形状は図３に示すような形態に限定されず、らせん状等のパターン形状でもよい。
　センサ配線１２２（縦配線）の線幅、および隣接する配線間の距離（スペース幅）は、フォトリソグラフィーのパターニング精度に応じて設定すればよい。線幅およびスペース幅は、一般には１～１５０μｍ程度である。センサ配線の断線を防止する観点から、線幅は３μｍ以上が好ましく、５μｍ以上がより好ましい。抵抗変化を大きくして温度測定精度を高める観点から、線幅は１００μｍ以下が好ましく、７０μｍ以下がより好ましい。同様の観点から、スペース幅は３～１００μｍが好ましく、５～７０μｍがより好ましい。
　測温抵抗部１２のセンサ配線の両端１２１ａ，１２１ｂは、それぞれ、リード部１１ａ、１１ｂの一端に接続されている。２本のリード部１１ａ，１１ｂは、わずかな隙間を隔てて対向する状態で、細長のパターン状に形成されており、リード部の他端は、コネクタ１９に接続されている。リード部は、十分な電流容量を確保するために、測温抵抗部１２のセンサ配線よりも広幅に形成されている。リード部１１ａ，１１ｂの幅は、例えば０．５～１０ｍｍ程度である。リード部の線幅は、測温抵抗部１２のセンサ配線１２２の線幅の３倍以上が好ましく、５倍以上がより好ましく、１０倍以上がさらに好ましい。
　コネクタ１９には複数の端子が設けられており、複数のリード部は、それぞれ異なる端子に接続されている。コネクタ１９は外部回路と接続されており、リード部１１ａとリード部１１ｂの間に電圧を印加することにより、リード部１１ａ、測温抵抗部１２およびリード部１１ｂに電流が流れる。所定電圧を印加した際の電流値、または電流が所定値となるように電圧を印加した際の印加電圧から抵抗値が算出される。得られた抵抗値と、予め求められている温度との関係式、または抵抗値と温度の関係を記録したテーブル等に基づいて、抵抗値から温度が算出される。
　ここで求められる抵抗値は、測温抵抗部１２の抵抗に加えて、リード部１１ａおよびリード部１１ｂの抵抗も含んでいるが、測温抵抗部１２の抵抗は、リード部１１ａ，１１ｂの抵抗に比べて十分に大きいため、求められる測定値は、測温抵抗部１２の抵抗とみなしてよい。なお、リード部の抵抗による影響を低減する観点から、リード部を４線式としてもよい。
　図３Ｂは、４線式の温度センサにおける測温抵抗部近傍の拡大図である。測温抵抗部１２のパターン形状は、図３Ａと同様である。４線式では、１つの測温抵抗部１２に４本のリード部１１ａ１，１１ａ２，１１ｂ１，１１ｂ２が接続されている。リード部１１ａ１，１１ｂ１は電圧測定用リードであり、リード部１１ａ２，１１ｂ２は電流測定用リードである。電圧測定用リード１１ａ１および電流測定用リード１１ａ２は、測温抵抗部１２のセンサ配線の一端１２１ａに接続されており、電圧測定用リード１１ｂ１および電流測定用リード１１ｂ２は、測温抵抗部１２のセンサ配線の他端１２１ｂに接続されている。４線式では、リード部の抵抗を除外して測温抵抗部１２のみの抵抗値を測定できるため、より誤差の少ない測定が可能となる。２線式および４線式以外に、３線式を採用してもよい。
　ニッケル薄膜のパターニング方法は特に限定されない。パターニングが容易であり、精度が高いことからフォトリソグラフィー法によりパターニングを行うことが好ましい。フォトリソグラフィーでは、ニッケル薄膜の表面に、上記のリード部および測温抵抗部の形状に対応するエッチングレジストを形成し、エッチングレジストが形成されていない領域のニッケル薄膜をウェットエッチングにより除去した後、エッチングレジストを剥離する。ニッケル薄膜のパターニングは、レーザ加工等のドライエッチングにより実施することもできる。
　上記の実施形態では、樹脂フィルム基材５０上に、スパッタ法等によりニッケル薄膜１０を形成し、ニッケル薄膜をパターニングすることにより、基板面内に、複数のリード部および測温抵抗部を形成できる。この温度センサフィルムのリード部１１の端部にコネクタ１９を接続することにより、温度センサ素子が得られる。この実施形態では、複数の測温抵抗部にリード部が接続されており、複数のリード部を１つのコネクタ１９と接続すればよい。そのため、面内の複数個所の温度を測定可能な温度センサ素子を簡便に形成できる。
　上記の実施形態では、フィルム基材の一方の主面上に下地層およびニッケル薄膜を設けたが、フィルム基材の両面に下地層およびニッケル薄膜を設けてもよい。また、フィルム基材の一方の主面上に下地層およびニッケル薄膜を設け、他方の主面には異なる積層構成の薄膜を設けてもよい。
　温度センサフィルムのリード部と外部回路との接続方法は、コネクタを介した形態に限定されない。例えば、温度センサフィルム上に、リード部に電圧を印加して抵抗を測定するためのコントローラを設けてもよい。また、リード部と外部回路からのリード配線とを、コネクタを介さずに半田付け等により接続してもよい。
　温度センサフィルムは、フィルム基材上に薄膜が設けられた簡素な構成であり、生産性に優れるとともに、耐屈曲性に優れるため、加工やハンドリングが容易であり、曲面形状のデバイスや、屈曲部分を有するフレキシブルデバイスへの適用も可能である。また、フィルム基材上に下地層を介してニッケル薄膜を設けた構成では、ニッケル薄膜のＴＣＲが大きいため、より精度の高い温度測定を実現可能である。
　以下に、実施例を挙げて本発明をより詳細に説明するが、本発明は以下の実施例に限定されるものではない。
［比較例１］
　ロールトゥロールスパッタ装置内に、厚み１５０μｍのポリエチレンテレフタレート（ＰＥＴ）フィルム（表面の算術平均粗さＲａ：１．６ｎｍ）のロールをセットし、スパッタ装置内を到達真空度が５．０×１０－３Ｐａとなるまで排気した後、アルゴンを導入し、基板温度１５０℃、圧力０．２５Ｐａ、パワー密度５.６Ｗ／ｃｍ２の条件でＤＣスパッタ成膜を行い、ＰＥＴフィルム上に厚み７０ｎｍのＮｉ層を備える導電フィルムを作製した。Ｎｉ層の形成には、金属ニッケルターゲットを用いた。
［実施例１］
　ＰＥＴフィルム上に、下地層として、厚み５ｎｍのシリコン層、および厚み１０ｎｍの酸化シリコン層を順にスパッタ成膜し、その上に比較例１と同条件でＮｉ層を形成し、ＰＥＴフィルム上に、Ｓｉ層（５ｎｍ）、ＳｉＯ２層（１０ｎｍ）、Ｎｉ層（７０ｎｍ）を備える導電フィルムを作製した。Ｓｉ層およびＳｉＯ２層の形成には、ＢドープＳｉターゲットを用いた。Ｓｉ層は、スパッタガスとしてアルゴンを導入し、基板温度１５０℃、圧力０．３Ｐａ、パワー密度１．０Ｗ／ｃｍ２の条件でＤＣスパッタにより成膜した。ＳｉＯ２層は、スパッタガスとしてのアルゴンに加えて反応性ガスとして酸素を導入し（Ｏ２／Ａｒ＝１／１）、基板温度１５０℃、圧力０．３Ｐａ、パワー密度１．８Ｗ／ｃｍ２の条件でＤＣスパッタにより成膜した。
［実施例２および実施例３］
　酸化シリコン層の厚みを３０ｎｍ（実施例２）または９０ｎｍ（実施例３）に変更したこと以外は、実施例１と同様にして導電フィルムを作製した。
［実施例４］
　実施例１において、酸化シリコン層を形成せず、シリコン層上にニッケル層を形成し、ＰＥＴフィルム上に、Ｓｉ層（５ｎｍ）およびＮｉ層（７０ｎｍ）を備える導電フィルムを作製した。
［実施例５］
　ニッケル層の厚みを２４０ｎｍに変更したこと以外は、実施例１と同様にして導電フィルムを作製した。
［比較例２］
　ＰＥＴフィルム上に、下地層として、厚み５ｎｍのアルミニウム層、および厚み１０ｎｍの酸化アルミニウム層を順にスパッタ成膜し、その上に比較例１と同条件でＮｉ層を形成し、ＰＥＴフィルム上に、Ａｌ層（５ｎｍ）、Ａｌ２Ｏ３層（１０ｎｍ）、Ｎｉ層（７０ｎｍ）を備える導電フィルムを作製した。Ａｌ層およびＡｌ２Ｏ３層の形成には、Ａｌターゲットを用いた。Ａｌ層は、スパッタガスとしてアルゴンを導入し、基板温度１５０℃、圧力０．２５Ｐａ、パワー密度３Ｗ／ｃｍ２の条件でＤＣスパッタにより成膜した。Ａｌ２Ｏ３層は、スパッタガスとしてのアルゴンに加えて反応性ガスとして酸素を導入し（Ｏ２／Ａｒ＝２／５）、基板温度１５０℃、圧力０．２５Ｐａ、パワー密度３Ｗ／ｃｍ２の条件でＤＣスパッタにより成膜した。
［比較例３］
　比較例２において、酸化アルミニウム層を形成せず、アルミニウム層上にニッケル層を形成し、ＰＥＴフィルム上に、Ａｌ層（５ｎｍ）およびＮｉ層（７０ｎｍ）を備える導電フィルムを作製した。
［評価］
＜抵抗温度係数＞
（温度センサフィルムの作製）
　導電フィルムを、１０ｍｍ×２００ｍｍのサイズにカットし、レーザーパターニングにより、ニッケル層を線幅３０μｍのストライプ形状にパターン加工して、図３Ａに示す形状の測温抵抗部を形成した。パターニングに際しては、全体の配線抵抗が約１０ｋΩ、測温抵抗部の抵抗がリード部の抵抗の３０倍となるように、パターンの長さを調整し、温度センサフィルムを作製した。
（抵抗温度係数の測定）
　小型の加熱冷却オーブンで、温度センサフィルムの測温抵抗部を５℃、２５℃、４５℃とした。リード部の一方の先端と他方の先端をテスタに接続し、定電流を流し電圧を読み取ることにより、それぞれの温度における２端子抵抗を測定した。５℃および２５℃の抵抗値から計算したＴＣＲと、２５℃、４５℃の抵抗値から計算したＴＣＲの平均値を、ニッケル層のＴＣＲとした。
＜耐屈曲性＞
　ＪＩＳ　Ｋ５６００－５－１：１９９９に従って、タイプ１の試験機を用いて円筒型マンドレル試験を行った。試料のＮｉ層形成面を内側として屈曲（Ｎｉ層に圧縮歪を付与）、およびＮｉ層形成面を外側として屈曲（Ｎｉ層に引張歪を付与）の両方の試験を実施した。それぞれの試験において、マンドレルの径を順に小さくしていき、Ｎｉ層にクラックがはじめて発生したマンドレルの直径を記録した。マンドレルの直径が小さいほど、耐屈曲性に優れることを示す。
　実施例および比較例の導電フィルムの積層構成（下地層の構成およびＮｉ層の厚み）、ならびに評価結果（ＴＣＲおよび耐屈曲性）を表１に示す。
Figure JPOXMLDOC01-appb-T000001
　下地層を設けずにＰＥＴフィルム上に直接Ｎｉ薄膜を形成した比較例１では、ＴＣＲが３０００ｐｐｍ／℃を下回っていたのに対して、下地層を設けた実施例１～５および比較例２，３では、ＴＣＲが上昇していた。
　下地層としてアルミニウムと酸化アルミニウムとの積層膜を設けた比較例２では、比較例１に比べてＴＣＲは大きいものの、耐屈曲性が低下していた。下地層としてアルミニウム薄膜を設けた比較例３においても同様の傾向がみられた。
　これに対して、下地層としてシリコン系薄膜を設けた実施例１～５では、比較例１に比べて耐屈曲性が向上していた。Ｎｉ層の厚みが同一である実施例１～４の対比から、下地層としてシリコン薄膜と酸化シリコン薄膜との積層膜を設けることにより、特に、Ｎｉ薄膜形成面を外側として屈曲した場合の引張歪に対する耐屈曲性が向上することが分かる。また、実施例２と実施例３との対比から、下地層としてのシリコン系薄膜の膜厚が大きいほど、Ｎｉ薄膜形成面を内側として屈曲した場合の圧縮歪に対する耐屈曲性が向上することが分かる。
　　５０　　　フィルム基材
　　２０　　　下地層（シリコン系薄膜）
　　１０　　　ニッケル薄膜
　　１１　　　リード部
　　１２　　　測温抵抗部
　　１２２，１２３　　センサ配線
　　１９　　　コネクタ
　　１０１　　導電フィルム
　　１１０　　温度センサフィルム

Claims (8)

  1. 　樹脂フィルム基材の一主面上に、シリコン系薄膜を備え、前記シリコン系薄膜上にニッケル薄膜を備える、温度センサ用導電フィルム。
  2. 　前記シリコン系薄膜は、フィルム基材側から、シリコン薄膜および酸化シリコン薄膜を有する積層膜である、請求項１に記載の温度センサ用導電フィルム。
  3. 　前記シリコン系薄膜の厚みが３～２００ｎｍである、請求項１または２に記載の温度センサ用導電フィルム。
  4. 　前記ニッケル薄膜の厚みが、２０～５００ｎｍである、請求項１～３のいずれか１項に記載の温度センサ用導電フィルム。
  5. 　前記ニッケル薄膜の抵抗温度係数が３０００ｐｐｍ／℃以上である、請求項１～４のいずれか１項に記載の温度センサ用導電フィルム。
  6. 　請求項１～５のいずれか１項に記載の導電フィルムを製造する方法であって、
    　前記ニッケル薄膜をスパッタ法により成膜する、導電フィルムの製造方法。
  7. 　樹脂フィルム基材の一主面上に、シリコン系薄膜を備え、前記シリコン系薄膜上にパターニングされたニッケル薄膜を備え、
    　前記ニッケル薄膜が、細線にパターニングされ温度測定に用いられる測温抵抗部と、前記測温抵抗部に接続され、前記測温抵抗部よりも大きな線幅にパターニングされたリード部とにパターニングされている、温度センサフィルム。
  8. 　前記シリコン系薄膜は、フィルム基材側から、シリコン薄膜および酸化シリコン薄膜を有する積層膜である、請求項７に記載の温度センサフィルム。
PCT/JP2020/002633 2019-02-06 2020-01-24 温度センサフィルム、導電フィルムおよびその製造方法 Ceased WO2020162236A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
CN202080012745.3A CN113412417A (zh) 2019-02-06 2020-01-24 温度传感器薄膜、导电薄膜及其制造方法
KR1020217021375A KR20210124212A (ko) 2019-02-06 2020-01-24 온도 센서 필름, 도전 필름 및 그 제조 방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019020158A JP7374589B2 (ja) 2019-02-06 2019-02-06 温度センサフィルム、導電フィルムおよびその製造方法
JP2019-020158 2019-02-06

Publications (1)

Publication Number Publication Date
WO2020162236A1 true WO2020162236A1 (ja) 2020-08-13

Family

ID=71947640

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/002633 Ceased WO2020162236A1 (ja) 2019-02-06 2020-01-24 温度センサフィルム、導電フィルムおよびその製造方法

Country Status (5)

Country Link
JP (1) JP7374589B2 (ja)
KR (1) KR20210124212A (ja)
CN (1) CN113412417A (ja)
TW (1) TWI843803B (ja)
WO (1) WO2020162236A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07333073A (ja) * 1994-06-07 1995-12-22 Casio Comput Co Ltd 温度センサおよびこれを用いた温度測定器
JPH09510325A (ja) * 1995-04-05 1997-10-14 ゼンゾテルム テンペラツアゼンゾリック ゲー・エム・ベー・ハー 金属フィルムベースに部品を製造する方法
JP2003031402A (ja) * 2001-05-11 2003-01-31 Gunze Ltd 薄膜抵抗素子及び基材

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10144343A1 (de) * 2001-09-10 2003-03-27 Perkinelmer Optoelectronics Sensor zum berührugslosen Messen einer Temperatur
JP3733962B2 (ja) 2003-09-12 2006-01-11 山里産業株式会社 薄膜抵抗測温シート
KR20090121186A (ko) * 2008-05-20 2009-11-25 주식회사 동진쎄미켐 기판 제조방법 및 이에 의하여 제조되는 기판
JP2010010411A (ja) * 2008-06-27 2010-01-14 Seiko Epson Corp 薄膜デバイス装置の製造方法
JP5806316B2 (ja) * 2010-09-13 2015-11-10 ピーエスティ・センサーズ・（プロプライエタリー）・リミテッドＰｓｔ Ｓｅｎｓｏｒｓ （Ｐｒｏｐｒｉｅｔａｒｙ） Ｌｉｍｉｔｅｄ 印刷された温度センサ
KR101045026B1 (ko) * 2010-11-12 2011-06-30 (주)비엠씨 투명 도전성 적층 필름, 이의 제조방법 및 이를 포함하는 터치패널
DE102011054803B4 (de) * 2011-10-25 2014-07-24 Günther Heisskanaltechnik Gmbh Heißkanaldüse mit einer Heizung und mit einem Thermoelement
CN102831998B (zh) * 2011-12-17 2015-11-11 西北工业大学 一种镍热敏薄膜电阻加工方法
JP2014168938A (ja) * 2013-03-05 2014-09-18 Kaneka Corp 透明積層体
CN103590000A (zh) * 2013-11-26 2014-02-19 电子科技大学 低温沉积柔性晶态氧化铟锡透明导电薄膜的制备方法
JP6422676B2 (ja) * 2014-06-04 2018-11-14 日東電工株式会社 透明導電性フィルム
CN104807554B (zh) * 2015-03-03 2019-01-01 江苏多维科技有限公司 一种铜热电阻薄膜温度传感器芯片及其制备方法
JP6579194B2 (ja) * 2015-07-31 2019-09-25 株式会社村田製作所 温度センサ
JP2018146404A (ja) * 2017-03-06 2018-09-20 Koa株式会社 温度センサ素子

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07333073A (ja) * 1994-06-07 1995-12-22 Casio Comput Co Ltd 温度センサおよびこれを用いた温度測定器
JPH09510325A (ja) * 1995-04-05 1997-10-14 ゼンゾテルム テンペラツアゼンゾリック ゲー・エム・ベー・ハー 金属フィルムベースに部品を製造する方法
JP2003031402A (ja) * 2001-05-11 2003-01-31 Gunze Ltd 薄膜抵抗素子及び基材

Also Published As

Publication number Publication date
TWI843803B (zh) 2024-06-01
JP2020126032A (ja) 2020-08-20
JP7374589B2 (ja) 2023-11-07
CN113412417A (zh) 2021-09-17
KR20210124212A (ko) 2021-10-14
TW202100963A (zh) 2021-01-01

Similar Documents

Publication Publication Date Title
TWI841675B (zh) 溫度感測膜、導電膜及其製造方法
US12345576B2 (en) Conductive film, method for manufacturing conductive film, and temperature sensor film
EP4040126B1 (en) Electroconductive film, method for manufacturing same, temperature sensor film, and method for manufacturing same
JP7374589B2 (ja) 温度センサフィルム、導電フィルムおよびその製造方法
US12320715B2 (en) Electroconductive film and temperature sensor film
JP2022072604A (ja) 積層フィルム、その製造方法およびひずみセンサ
US12146799B2 (en) Temperature sensor film, conductive film and method for producing same
CN116438062A (zh) 层叠薄膜、第2层叠薄膜的制造方法和应变传感器的制造方法
KR102954585B1 (ko) 도전 필름 및 온도 센서 필름
TWI921402B (zh) 積層膜、其製造方法及應變感測器
KR102954678B1 (ko) 도전 필름 및 그 제조 방법, 그리고 온도 센서 필름 및 그 제조 방법
KR102954606B1 (ko) 도전 필름, 도전 필름의 제조 방법 및 온도 센서 필름
KR102954674B1 (ko) 온도 센서 필름, 도전 필름 및 그 제조 방법

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20753080

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20217021375

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20753080

Country of ref document: EP

Kind code of ref document: A1
