WO2019176019A1 - エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法 - Google Patents

エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法 Download PDF

Info

Publication number
WO2019176019A1
WO2019176019A1 PCT/JP2018/010010 JP2018010010W WO2019176019A1 WO 2019176019 A1 WO2019176019 A1 WO 2019176019A1 JP 2018010010 W JP2018010010 W JP 2018010010W WO 2019176019 A1 WO2019176019 A1 WO 2019176019A1
Authority
WO
WIPO (PCT)
Prior art keywords
information
character
elevator
still image
display
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2018/010010
Other languages
English (en)
French (fr)
Inventor
丸山　清泰
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsubishi Electric Corp
Original Assignee
Mitsubishi Electric Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsubishi Electric Corp filed Critical Mitsubishi Electric Corp
Priority to DE112018007276.2T priority Critical patent/DE112018007276T5/de
Priority to KR1020207021850A priority patent/KR102453682B1/ko
Priority to CN201880087046.8A priority patent/CN111801291B/zh
Priority to PCT/JP2018/010010 priority patent/WO2019176019A1/ja
Priority to JP2020506028A priority patent/JP6841377B2/ja
Publication of WO2019176019A1 publication Critical patent/WO2019176019A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B3/00—Applications of devices for indicating or signalling operating conditions of elevators
    • B66B3/002—Indicators
    • B66B3/008—Displaying information not related to the elevator, e.g. weather, publicity, internet or TV
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B66—HOISTING; LIFTING; HAULING
    • B66B—ELEVATORS; ESCALATORS OR MOVING WALKWAYS
    • B66B3/00—Applications of devices for indicating or signalling operating conditions of elevators
    • B66B3/02—Position or depth indicators

Definitions

  • the present invention relates to an elevator information display device, an elevator system, and an elevator information display method.
  • Patent Document 1 discloses an information display device for an elevator. According to the information display device, the scroll speed of the character string can be switched.
  • the display may not be completed before the car arrives. In this case, more information cannot be effectively presented to the user.
  • An object of the present invention is to provide an elevator information display device, an elevator system, and an elevator information display method capable of effectively presenting more information to a user.
  • An elevator information display device is provided in an elevator car, and displays a display unit for displaying information, a storage unit for storing still image information, and a floor at which the car stops next. Based on the arrival time until, the display unit selects either the still image information stored in the storage unit or the flow character information based on the still image information stored in the storage unit, and the display And a playback unit to be displayed on the screen.
  • the elevator system includes a control device that transmits information on the elevator, and the information that calculates an arrival time until the car arrives at the next floor to stop based on the information transmitted by the control device. And a display device.
  • the elevator information display method is based on the arrival time until the car arrives at the next floor to be stopped by the information display device provided in the elevator car.
  • the display on the display unit is selected based on the arrival time until the car arrives at the next stop floor. For this reason, more information can be effectively presented to the user.
  • FIG. 1 is a block diagram of an elevator system to which an elevator information display device in Embodiment 1 is applied.
  • FIG. 5 is a diagram for explaining a method for generating flow character information by the elevator information display device in the first embodiment.
  • 6 is a diagram for explaining display of still image information by the elevator information display device in Embodiment 1.
  • FIG. FIG. 6 is a diagram for explaining display of flow character information by the elevator information display device in the first embodiment.
  • 3 is a flowchart for explaining the operation of the elevator information display device in the first embodiment. 3 is a hardware configuration diagram of a main part of the information display apparatus for an elevator according to Embodiment 1.
  • FIG. It is a figure for demonstrating the production
  • FIG. It is a figure for demonstrating the production
  • FIG. It is a figure for demonstrating the display of the information of the flow character by the information display apparatus of the elevator in Embodiment 3.
  • FIG. 1 is a block diagram of an elevator system to which an elevator information display device according to Embodiment 1 is applied.
  • the elevator control device 1 performs elevator operation control.
  • the elevator control device 1 transmits car position information, button information, and driving direction information.
  • the car position information is information indicating the position of the elevator car.
  • the button information is information indicating a state in which a button provided in the car or at the landing is pressed.
  • the driving direction information is information indicating the driving direction of the car.
  • the character information transmitting device 2 is a personal computer.
  • the character information transmitting device 2 transmits information on a still image generated based on the character information.
  • the information display device 3 includes a display unit 3a, a storage unit 3b, and a playback unit 3c.
  • the display unit 3a is provided inside the car.
  • the display unit 3a displays information.
  • the storage unit 3b is provided adjacent to the display unit 3a.
  • the storage unit 3b stores information on the still image transmitted from the character information transmission device 2.
  • the reproduction unit 3c is provided adjacent to the display unit 3a.
  • the reproduction unit 3c reads and reproduces information based on the still image information stored in the storage unit 3b based on the car position information, the button information, and the driving direction information transmitted from the elevator control device 1.
  • the reproducing unit 3c calculates the arrival time to the next floor where the car stops based on the car position information, the button information, and the driving direction information.
  • the playback unit 3c causes the display unit 3a to display still image information as it is.
  • the playback unit 3c causes the display unit 3a to display the flow character information based on the still image information from the lower right side to the left side of the display unit 3a. Display.
  • the reference time is displayed until the last character information reaches the left end of the display unit 3a when the display of the flow character information flows from the lower right side to the left side of the display unit 3a.
  • Set to the time For example, the reference time is set to the time until the last character information is displayed on the right end of the display unit 3a when the flow character information is displayed so as to flow from the lower right side to the left side of the display unit 3a. Is done.

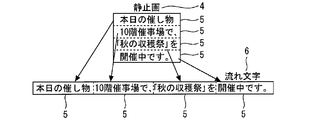

  • FIG. 2 is a diagram for explaining a method of generating flow character information by the elevator information display device according to the first embodiment.
  • the information of the still image 4 includes character information.
  • the information of the still image 4 is information of the character string 5 of a plurality of lines.
  • the information of the still image 4 is information of the character string 5 of 4 lines.
  • the playback unit 3c cuts out the character string 5 in each line according to the height of the character in each line.
  • the reproducing unit 3c generates information on the flow character 6 by arranging the character string 5 in the upper row in order as a band.
  • FIG. 3 is a diagram for explaining display of still image information by the elevator information display device according to the first embodiment.
  • the playback unit 3c displays the information of the still image 4 on the entire display unit 3a.
  • FIG. 4 is a diagram for explaining display of flow character information by the elevator information display device in the first embodiment.
  • the arrow indicates that the information of the flow character 6 moves to the left.
  • the arrow is not displayed on the display unit 3a.
  • the playback unit 3c displays the information of the flow character 6 from the right end of the flow display portion 7 of the display unit 3a.
  • the reproducing unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to proceed to the left.
  • the first character information arrives at the left end of the flow display portion 7.
  • information of a plurality of characters is displayed in order.
  • the reproduction unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to move further to the left. As a result, a plurality of characters are displayed in order.
  • the playback unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to move further left.
  • the display of information on a plurality of characters is immediately before the end.
  • FIG. 5 is a flowchart for explaining the operation of the elevator information display apparatus according to the first embodiment.
  • step S1 the information display device 3 calculates the arrival time to the next floor where the car stops. Thereafter, the information display device 3 performs the operation of step S2. In step S2, the information display device 3 determines whether or not the arrival time is earlier than the reference time.
  • step S2 If the arrival time is earlier than the reference time in step S2, the information display device 3 performs the operation of step S3. In step S3, the information display device 3 displays the information of the still image 4 as it is. Thereafter, the information display device 3 ends the operation.
  • step S4 the information display device 3 displays the flow character 6 information based on the information of the still image 4 so as to flow from the lower right side to the left side of the display unit 3a. Thereafter, the information display device 3 ends the operation.
  • the display of the display unit 3a is selected based on the arrival time until the car arrives at the next floor to stop. For this reason, more information can be effectively presented to the elevator user even during a limited time.
  • the information can be provided to the end.
  • another still image 4 or another moving image can be displayed in a portion other than the flow display portion 7.
  • the playback unit 3c generates information about the flow character 6 based on the still image 4. For this reason, it is not necessary to store the information of the flow character 6 in advance. As a result, the storage area for the information of the flow character 6 can be reduced.
  • the playback unit 3c generates information of the flow character 6 by cutting out the still image 4 and combining it as a band according to the height of the character of the still image 4. For this reason, the height of the flow display part 7 can be set appropriately.
  • FIG. 6 is a hardware configuration diagram of a main part of the information display apparatus for an elevator according to the first embodiment.
  • Each function of the main part of the information display device 3 can be realized by a processing circuit.
  • the processing circuit includes at least one processor 8a and at least one memory 8b.
  • the processing circuit comprises at least one dedicated hardware 9.
  • each function of the main part of the information display device 3 is realized by software, firmware, or a combination of software and firmware.
  • At least one of software and firmware is described as a program.
  • At least one of software and firmware is stored in at least one memory 8b.
  • At least one processor 8a realizes each function of the main part of the information display device 3 by reading and executing a program stored in at least one memory 8b.
  • the at least one processor 8a is also referred to as a central processing unit, a processing unit, an arithmetic unit, a microprocessor, a microcomputer, and a DSP.
  • the at least one memory 8b is a nonvolatile or volatile semiconductor memory such as RAM, ROM, flash memory, EPROM, or EEPROM, a magnetic disk, a flexible disk, an optical disk, a compact disk, a mini disk, a DVD, or the like.
  • the processing circuit comprises at least one dedicated hardware 9
  • the processing circuit is implemented, for example, as a single circuit, a composite circuit, a programmed processor, a parallel programmed processor, an ASIC, an FPGA, or a combination thereof.
  • each function of the main part of the information display device 3 is realized by a processing circuit.
  • each function of the main part of the information display device 3 is realized by a processing circuit.
  • the main part of the information display device 3 may be realized by dedicated hardware 9, and the other part may be realized by software or firmware.
  • the function of the reproducing unit 3c is realized by a processing circuit as dedicated hardware 9, and at least one processor 8a reads a program stored in at least one memory 8b for functions other than the function of the reproducing unit 3c. It may be realized by executing.
  • the processing circuit realizes each function of the main part of the information display device 3 by the hardware 9, software, firmware, or a combination thereof.
  • FIG. FIG. 7 is a diagram for explaining a method of generating flow character information by the elevator information display device according to the second embodiment.
  • symbol is attached
  • the reproduction unit 3c generates information of the flow character 6 by cutting off both sides of the still image 4 in accordance with the interval between a plurality of characters in the still image 4.
  • the left line 10 is added to the left side of the still image 4.
  • the right line 11 is added to the right side of the still image 4.
  • the playback unit 3 c cuts out the left side of the left line 10 from the still image 4.
  • the playback unit 3 c cuts the right side of the right line 11 from the still image 4.
  • the reproducing unit 3c cuts out the character string 5 in each line according to the height of the character in each line.
  • the reproducing unit 3c generates information on the flow character 6 by arranging the character string 5 in the upper row in order as a band.
  • the playback unit 3c cuts off both sides of the still image 4 in accordance with the interval between the plurality of characters in the still image 4, and generates information about the flow character 6. Therefore, even when the character information is displayed in the center of the display unit 3a when the still image 4 is displayed and the information is not displayed at both ends of the display unit 3a, the flow character 6 information includes a plurality of character intervals. Can be made uniform. As a result, display quality can be improved.
  • FIG. FIG. 8 is a diagram for explaining a method of generating flow character information by the elevator information display device according to the third embodiment.
  • symbol is attached
  • the reproduction unit 3c changes the color of the area of the flow character 6 displayed before the first character is displayed and the color of the area of the flow character 6 displayed after the last character is displayed.
  • the reproducing unit 3c cuts the character string 5 of each line according to the height of the character of each line.
  • the reproducing unit 3c generates information on the flow character 6 by arranging the character string 5 in the upper row in order as a band.
  • the reproducing unit 3c adds the information on the left end background color 12 and the information on the right end background color 13 to the information on the flow character 6.
  • the playback unit 3c uses the gray color that is the color of the first character area as the background color information as the leftmost background color 12 information.
  • the playback unit 3 c uses the leftmost color in the remaining still image 4 as background color information as the left-end background color 12 information.
  • the playback unit 3c uses the gray color that is the color of the last character area as the background color information as the right-end background color 13 information.
  • the playback unit 3 c uses the rightmost color in the remaining still image 4 as background color information as the right end background color 13 information.
  • FIG. 9 is a diagram for explaining display of flow character information by the elevator information display device according to the third embodiment.
  • the arrow indicates that the information of the flow character 6 moves to the left.
  • the arrow is not displayed on the display unit 3a.
  • the playback unit 3c causes the flow display portion 7 of the display unit 3a to display information on the leftmost background color 12.
  • the reproduction unit 3c displays the information of the left end background color 12 so as to advance from the right end of the flow display portion 7 of the display unit 3a to the left.
  • the playback unit 3c displays the information of the left end background color 12 so as to proceed upward from the lower end of the flow display portion 7 of the display unit 3a.
  • the reproducing unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to proceed to the left.
  • the playback unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to move further left. As a result, a plurality of characters are displayed in order.
  • the playback unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to move further to the left.
  • the display of information on a plurality of characters is immediately before the end.
  • the information of the right end background color 13 is displayed following the information of the last character.
  • the playback unit 3c displays the information of the flow character 6 on the flow display portion 7 of the display unit 3a so as to move further to the left. As a result, the information of the right end background color 13 is displayed as a whole.
  • the reproducing unit 3c thereafter ends the display of the flow display part 7 of the display unit 3a or displays the information of the next flow character 6 on the flow display part 7 of the display unit 3a.
  • the reproducing unit 3c ends the display of the information on the right end background color 13 by a preset method.
  • the reproduction unit 3c advances the information on the right end background color 13 to the left so as to disappear from the left end portion of the flow display portion 7 of the display unit 3a.
  • the reproducing unit 3c advances the information of the right end background color 13 so as to disappear from the lower end portion of the flow display portion 7 of the display unit 3a.
  • the playback unit 3c causes the flow character displayed after the color of the region of the flow character 6 displayed before the first character is displayed and the last character to be displayed.
  • the color of the area 6 is the color on the left side of the first character area of the still image 4 or the color on the right side of the last character. For this reason, the start and end of the display of the flow character 6 can be naturally expressed. As a result, display quality can be improved.
  • the elevator information display device, the elevator system, and the elevator information display method according to the present invention can be used in a system that effectively presents more information to the user.
  • 1 elevator control device 2 character information transmission device, 3 information display device, 3a display unit, 3b storage unit, 3c playback unit, 4 still image, 5 character string, 6 flow characters, 7 flow display part, 8a processor, 8b memory , 9 Hardware, 10 Left line, 11 Right line, 12 Left end background color, 13 Right end background color

Landscapes

  • Indicating And Signalling Devices For Elevators (AREA)

Abstract

利用者により多くの情報を効果的に提示することができるエレベーターの情報表示装置を提供する。エレベーターの情報表示装置は、エレベーターのかごの内部に設けられ、情報を表示する表示部と、静止画の情報を記憶した記憶部と、前記かごが次に停止する階に到着するまでの到着時間に基づいて、前記記憶部に記憶された静止画の情報と前記記憶部に記憶された静止画の情報に基づいた流れ文字の情報とのうちのいずれかを選択して前記表示部に表示させる再生部と、を備えた。

Description

エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法
　この発明は、エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法に関する。
　特許文献１は、エレベーターの情報表示装置を開示する。当該情報表示装置によれば、文字列のスクロール速度を切り替えることができる。
日本特開平７－５３１４９号公報
　しかしながら、特許文献１に記載の情報表示装置においては、かごが到着するまでに表示が完了しない場合もある。この場合、利用者により多くの情報を効果的に提示することができない。
　この発明は、上述の課題を解決するためになされた。この発明の目的は、利用者により多くの情報を効果的に提示することができるエレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法を提供することである。
　この発明に係るエレベーターの情報表示装置は、エレベーターのかごの内部に設けられ、情報を表示する表示部と、静止画の情報を記憶した記憶部と、前記かごが次に停止する階に到着するまでの到着時間に基づいて、前記記憶部に記憶された静止画の情報と前記記憶部に記憶された静止画の情報に基づいた流れ文字の情報とのうちのいずれかを選択して前記表示部に表示させる再生部と、を備えた。
　この発明に係るエレベーターシステムは、前記エレベーターの情報を送信する制御装置と、前記制御装置により送信された情報に基づいて前記かごが次に停止する階に到着するまでの到着時間を演算する前記情報表示装置と、を備えた。
　この発明に係るエレベーターの情報表示方法は、エレベーターのかごの内部に設けられた情報表示装置により、前記かごが次に停止する階に到着するまでの到着時間に基づいて、静止画の情報と当該静止画の情報に基づいた流れ文字の情報とのうちのいずれかを選択する選択工程と、前記情報表示装置により、前記選択工程において選択された情報を表示する表示工程と、を備えた。
　これらの発明によれば、表示部の表示は、かごが次に停止する階に到着するまでの到着時間に基づいて選択される。このため、利用者により多くの情報を効果的に提示することができる。
実施の形態１におけるエレベーターの情報表示装置が適用されるエレベーターシステムのブロック図である。 実施の形態１におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。 実施の形態１におけるエレベーターの情報表示装置による静止画の情報の表示を説明するための図である。 実施の形態１におけるエレベーターの情報表示装置による流れ文字の情報の表示を説明するための図である。 実施の形態１におけるエレベーターの情報表示装置の動作を説明するためのフローチャートである。 実施の形態１におけるエレベーターの情報表示装置の要部のハードウェア構成図である。 実施の形態２におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。 実施の形態３におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。 実施の形態３におけるエレベーターの情報表示装置による流れ文字の情報の表示を説明するための図である。
　この発明を実施するための形態について添付の図面に従って説明する。なお、各図中、同一または相当する部分には同一の符号が付される。当該部分の重複説明は適宜に簡略化ないし省略する。
実施の形態１．
　図１は実施の形態１におけるエレベーターの情報表示装置が適用されるエレベーターシステムのブロック図である。
　図１において、エレベーター制御装置１は、エレベーターの運行制御を行う。エレベーター制御装置１は、かご位置情報と釦情報と運転方向情報とを送信する。かご位置情報は、エレベーターのかごの位置を示す情報である。釦情報は、かごの内部または乗場に設けられた釦が押下されている状態を示す情報である。運転方向情報は、かごの運転方向を示す情報である。
　例えば、文字情報送信装置２は、パーソナルコンピュータである。文字情報送信装置２は、文字情報に基づいて生成された静止画の情報を送信する。
　情報表示装置３は、表示部３ａと記憶部３ｂと再生部３ｃとを備える。
　表示部３ａは、かごの内部に設けられる。表示部３ａは、情報を表示する。例えば、記憶部３ｂは、表示部３ａに隣接して設けられる。記憶部３ｂは、文字情報送信装置２から送信された静止画の情報を記憶する。例えば、再生部３ｃは、表示部３ａに隣接して設けられる。再生部３ｃは、エレベーター制御装置１から送信されるかご位置情報と釦情報と運転方向情報とに基づいて記憶部３ｂが記憶した静止画の情報に基づいた情報を読み出して再生する。
　例えば、再生部３ｃは、かご位置情報と釦情報と運転方向情報とに基づいてかごが次に停止する階までの到着時間を算出する。当該到着時間が予め設定された基準時間よりも早い場合、再生部３ｃは、静止画の情報をそのまま表示部３ａに表示させる。当該到着時間が基準時間と同じか基準時間よりも遅い場合、再生部３ｃは、静止画の情報に基づいた流れ文字の情報を表示部３ａの下部の右側から左側に流れるように表示部３ａに表示させる。
　例えば、基準時間は、流れ文字の情報が表示部３ａの下部の右側から左側へ流れるように表示される際に最後の文字の情報が表示部３ａの左端部に到達して表示が終了するまでの時間に設定される。例えば、基準時間は、流れ文字の情報が表示部３ａの下部の右側から左側へ流れるように表示される際に最後の文字の情報が表示部３ａの右端部に表示されるまでの時間に設定される。
　次に、図２を用いて、流れ文字の情報の生成方法を説明する。
　図２は実施の形態１におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。
　図２に示されるように、静止画４の情報は、文字情報を含む。例えば、静止画４の情報は、複数行の文字列５の情報である。例えば、静止画４の情報は、４行の文字列５の情報である。
　再生部３ｃは、各行の文字の高さに応じて各行の文字列５を切り取る。再生部３ｃは、上側の行の文字列５から順々に帯として並べて流れ文字６の情報を生成する。
　次に、図３を用いて、静止画４の情報の表示を説明する。
　図３は実施の形態１におけるエレベーターの情報表示装置による静止画の情報の表示を説明するための図である。
　図３に示されるように、再生部３ｃは、静止画４の情報を表示部３ａの全体に表示させる。
　次に、図４を用いて、流れ文字６の情報の表示を説明する。
　図４は実施の形態１におけるエレベーターの情報表示装置による流れ文字の情報の表示を説明するための図である。図４において、矢印は、流れ文字６の情報が左方向に移動することを示す。矢印は、表示部３ａに表示されない。
　図４の（ａ）に示されるように、再生部３ｃは、流れ文字６の情報を表示部３ａの流れ表示部分７の右端部から表示させる。
　その後、図４の（ｂ）に示されるように、再生部３ｃは、左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、最初の文字の情報が流れ表示部分７の左端部に到着する。この際、複数の文字の情報が順々に表示される。
　その後、図４の（ｃ）に示されるように、再生部３ｃは、さらに左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、複数の文字が順々に表示される。
　その後、図４の（ｄ）に示されるように、再生部３ｃは、さらに左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、複数の文字の情報の表示が終了の直前となる。
　図４の（ａ）から（ｄ）の表示部３ａにおいて、流れ表示部分７以外の部分には、他の情報が表示される。例えば、別の静止画４が表示される。例えば、動画が表示される。
　次に、図５を用いて、情報表示装置３の動作を説明する。
　図５は実施の形態１におけるエレベーターの情報表示装置の動作を説明するためのフローチャートである。
　ステップＳ１では、情報表示装置３は、かごが次に停止する階までの到着時間を算出する。その後、情報表示装置３は、ステップＳ２の動作を行う。ステップＳ２では、情報表示装置３は、当該到着時間が基準時間よりも早いか否かを判定する。
　ステップＳ２で当該到着時間が基準時間よりも早い場合、情報表示装置３は、ステップＳ３の動作を行う。ステップＳ３では、情報表示装置３は、静止画４の情報をそのまま表示する。その後、情報表示装置３は、動作を終了する。
　ステップＳ２で当該到着時間が基準時間よりも早くない場合、情報表示装置３は、ステップＳ４の動作を行う。ステップＳ４では、情報表示装置３は、静止画４の情報に基づいた流れ文字６の情報を表示部３ａの下部の右側から左側に流れるように表示する。その後、情報表示装置３は、動作を終了する。
　以上で説明した実施の形態１によれば、表示部３ａの表示は、かごが次に停止する階に到着するまでの到着時間に基づいて選択される。このため、限られた時間でも、エレベーターの利用者により多くの情報を効果的に提示することができる。
　例えば、文字情報を含む静止画４の表示によれば、エレベーターの利用者の乗車時間が短い場合でも、情報を最後まで提供できる。例えば、流れ文字６の情報の表示によれば、流れ表示部分７以外の部分で別の静止画４または別の動画を表示することができる。
　また、再生部３ｃは、静止画４に基づいて流れ文字６の情報を生成する。このため、流れ文字６の情報を事前に記憶する必要がない。その結果、流れ文字６の情報の記憶領域を削減することができる。
　また、再生部３ｃは、静止画４の文字の高さに応じて当該静止画４を切り取って帯として結合することにより流れ文字６の情報を生成する。このため、流れ表示部分７の高さを適切に設定することができる。
　次に、図６を用いて、情報表示装置３の要部の例を説明する。
　図６は実施の形態１におけるエレベーターの情報表示装置の要部のハードウェア構成図である。
　情報表示装置３の要部の各機能は、処理回路により実現し得る。例えば、処理回路は、少なくとも１つのプロセッサ８ａと少なくとも１つのメモリ８ｂとを備える。例えば、処理回路は、少なくとも１つの専用のハードウェア９を備える。
　処理回路が少なくとも１つのプロセッサ８ａと少なくとも１つのメモリ８ｂとを備える場合、情報表示装置３の要部の各機能は、ソフトウェア、ファームウェア、またはソフトウェアとファームウェアとの組み合わせで実現される。ソフトウェアおよびファームウェアの少なくとも一方は、プログラムとして記述される。ソフトウェアおよびファームウェアの少なくとも一方は、少なくとも１つのメモリ８ｂに格納される。少なくとも１つのプロセッサ８ａは、少なくとも１つのメモリ８ｂに記憶されたプログラムを読み出して実行することにより、情報表示装置３の要部の各機能を実現する。少なくとも１つのプロセッサ８ａは、中央処理装置、処理装置、演算装置、マイクロプロセッサ、マイクロコンピュータ、ＤＳＰともいう。例えば、少なくとも１つのメモリ８ｂは、ＲＡＭ、ＲＯＭ、フラッシュメモリ、ＥＰＲＯＭ、ＥＥＰＲＯＭ等の、不揮発性または揮発性の半導体メモリ、磁気ディスク、フレキシブルディスク、光ディスク、コンパクトディスク、ミニディスク、ＤＶＤ等である。
　処理回路が少なくとも１つの専用のハードウェア９を備える場合、処理回路は、例えば、単一回路、複合回路、プログラム化したプロセッサ、並列プログラム化したプロセッサ、ＡＳＩＣ、ＦＰＧＡ、またはこれらの組み合わせで実現される。例えば、情報表示装置３の要部の各機能は、それぞれ処理回路で実現される。例えば、情報表示装置３の要部の各機能は、まとめて処理回路で実現される。
　情報表示装置３の要部の各機能について、一部を専用のハードウェア９で実現し、他部をソフトウェアまたはファームウェアで実現してもよい。例えば、再生部３ｃの機能については専用のハードウェア９としての処理回路で実現し、再生部３ｃの機能以外の機能については少なくとも１つのプロセッサ８ａが少なくとも１つのメモリ８ｂに格納されたプログラムを読み出して実行することにより実現してもよい。
　このように、処理回路は、ハードウェア９、ソフトウェア、ファームウェア、またはこれらの組み合わせで情報表示装置３の要部の各機能を実現する。
実施の形態２．
　図７は実施の形態２におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。なお、実施の形態１の部分と同一又は相当部分には同一符号が付される。当該部分の説明は省略される。
　実施の形態２の再生部３ｃは、静止画４の複数の文字の間隔に応じて静止画４の両側を切り取って流れ文字６の情報を生成する。
　図７において、左側ライン１０は、静止画４の左側に付加される。右側ライン１１は、静止画４の右側に付加される。再生部３ｃは、静止画４から左側ライン１０よりも左側を切り取る。再生部３ｃは、静止画４から右側ライン１１よりも右側を切り取る。その後、再生部３ｃは、各行の文字の高さに応じて各行の文字列５を切り取る。再生部３ｃは、上側の行の文字列５から順々に帯として並べて流れ文字６の情報を生成する。
　以上で説明した実施の形態２によれば、再生部３ｃは、静止画４の複数の文字の間隔に応じて静止画４の両側を切り取って流れ文字６の情報を生成する。このため、静止画４を表示する際に文字の情報を表示部３ａの中央に表示し、表示部３ａの両端に情報を表示しない場合でも、流れ文字６の情報においては、複数の文字の間隔を均一にすることができる。その結果、表示の品質を向上することができる。
実施の形態３．
　図８は実施の形態３におけるエレベーターの情報表示装置による流れ文字の情報の生成方法を説明するための図である。なお、実施の形態１、実施の形態２の部分と同一又は相当部分には同一符号が付される。当該部分の説明は省略される。
　実施の形態３の再生部３ｃは、最初の文字が表示される前に表示される流れ文字６の領域の色と最後の文字が表示された後に表示される流れ文字６の領域の色とを静止画４の最初の文字の領域の左側の色または最後の文字の右側の色とする。
　例えば、静止画４の背景色が灰色の場合、再生部３ｃは、各行の文字の高さに応じて各行の文字列５を切り取る。再生部３ｃは、上側の行の文字列５から順々に帯として並べて流れ文字６の情報を生成する。再生部３ｃは、左端背景色１２の情報と右端背景色１３の情報とを流れ文字６の情報に付加する。
　例えば、再生部３ｃは、最初の文字の領域の色である灰色を背景色とした情報を左端背景色１２の情報とする。静止画４の左側が左側ライン１０を基準に削除された場合、再生部３ｃは、残された静止画４において最も左側の色を背景色とした情報を左端背景色１２の情報とする。
　例えば、再生部３ｃは、最後の文字の領域の色である灰色を背景色とした情報を右端背景色１３の情報とする。静止画４の右側が右側ライン１１を基準に削除された場合、再生部３ｃは、残された静止画４において最も右側の色を背景色とした情報を右端背景色１３の情報とする。
　次に、図９を用いて流れ文字６の情報の表示を説明する。
　図９は実施の形態３におけるエレベーターの情報表示装置による流れ文字の情報の表示を説明するための図である。図９において、矢印は、流れ文字６の情報が左方向に移動することを示す。矢印は、表示部３ａに表示されない。
　図９の（ａ）に示されるように、再生部３ｃは、左端背景色１２の情報を表示部３ａの流れ表示部分７に表示させる。例えば、再生部３ｃは、左端背景色１２の情報を表示部３ａの流れ表示部分７の右端部から左に進むように表示させる。例えば、再生部３ｃは、左端背景色１２の情報を表示部３ａの流れ表示部分７の下端部から上に進むように表示させる。
　その後、図９の（ｂ）に示されるように、再生部３ｃは、左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。
　その後、図９の（ｃ）に示されるように、再生部３ｃは、さらに左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、複数の文字が順々に表示される。
　その後、図９の（ｄ）に示されるように、再生部３ｃは、さらに左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、複数の文字の情報の表示が終了の直前となる。この際、最後の文字の情報に続いて右端背景色１３の情報が表示される。
　その後、図９の（ｅ）に示されるように、再生部３ｃは、さらに左に進むように流れ文字６の情報を表示部３ａの流れ表示部分７に表示させる。その結果、右端背景色１３の情報が全体的に表示される。
　図示されないが、その後、再生部３ｃは、表示部３ａの流れ表示部分７の表示を終了したり次の流れ文字６の情報を表示部３ａの流れ表示部分７に表示させたりする。この際、再生部３ｃは、右端背景色１３の情報の表示を予め設定された方法で終了する。例えば、再生部３ｃは、右端背景色１３の情報を表示部３ａの流れ表示部分７の左端部から消えていくように左に進める。例えば、再生部３ｃは、右端背景色１３の情報を表示部３ａの流れ表示部分７の下端部から消えて行くように下に進める。
　以上で説明した実施の形態３によれば、再生部３ｃは、最初の文字が表示される前に表示される流れ文字６の領域の色と最後の文字が表示された後に表示される流れ文字６の領域の色とを静止画４の最初の文字の領域の左側の色または最後の文字の右側の色とする。このため、流れ文字６の表示の開始および終了を自然に表現することができる。その結果、表示の品質を向上することができる。
　以上のように、この発明に係るエレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法は、利用者により多くの情報を効果的に提示するシステムに利用できる。
　１　エレベーター制御装置、　２　文字情報送信装置、　３　情報表示装置、　３ａ　表示部、　３ｂ　記憶部、　３ｃ　再生部、　４　静止画、　５　文字列、　６　流れ文字、　７　流れ表示部分、　８ａ　プロセッサ、　８ｂ　メモリ、　９　ハードウェア、　１０　左側ライン、　１１　右側ライン、　１２　左端背景色、　１３　右端背景色

Claims (9)

  1. 　エレベーターのかごの内部に設けられ、情報を表示する表示部と、
    　静止画の情報を記憶した記憶部と、
    　前記かごが次に停止する階に到着するまでの到着時間に基づいて、前記記憶部に記憶された静止画の情報と前記記憶部に記憶された静止画の情報に基づいた流れ文字の情報とのうちのいずれかを選択して前記表示部に表示させる再生部と、
    を備えたエレベーターの情報表示装置。
  2. 　前記再生部は、当該静止画の文字の高さに応じて当該静止画を切り取って帯として結合することにより流れ文字の情報を生成する請求項１に記載のエレベーターの情報表示装置。
  3. 　前記再生部は、当該静止画の複数の文字の間隔に応じて当該静止画の両側を切り取って流れ文字の情報を生成する請求項１または請求項２に記載のエレベーターの情報表示装置。
  4. 　前記再生部は、流れ文字の情報を前記表示部に表示させる場合に、最初の文字が表示される前に表示される流れ文字の領域の色と最後の文字が表示された後に表示される流れ文字の領域の色とを静止画の最初の文字の領域の左側の色または最後の文字の右側の色とする請求項１から請求項３のいずれか１項に記載のエレベーターの情報表示装置。
  5. 　前記エレベーターの情報を送信する制御装置と、
    　前記制御装置により送信された情報に基づいて前記かごが次に停止する階に到着するまでの到着時間を算出する請求項１から請求項４のいずれか１項に記載の情報表示装置と、
    を備えたエレベーターシステム。
  6. 　エレベーターのかごの内部に設けられた情報表示装置により、前記かごが次に停止する階に到着するまでの到着時間に基づいて、静止画の情報と当該静止画の情報に基づいた流れ文字の情報とのうちのいずれかを選択する選択工程と、
    　前記情報表示装置により、前記選択工程において選択された情報を表示する表示工程と、
    を備えたエレベーターの情報表示方法。
  7. 　前記表示工程は、前記情報表示装置により、当該静止画の文字の高さに応じて当該静止画を切り取って帯として結合することにより流れ文字の情報を生成する工程を含む請求項６に記載のエレベーターの情報表示方法。
  8. 　前記表示工程は、前記情報表示装置により、当該静止画４の複数の文字の間隔に応じて当該静止画の両側を切り取って流れ文字の情報を生成する工程を含む請求項６または請求項７に記載のエレベーターの情報表示方法。
  9. 　前記表示工程は、前記情報表示装置により、流れ文字の情報を前記表示させる場合に、最初の文字が表示される前に表示される流れ文字の領域の色と最後の文字が表示された後に表示される流れ文字の領域の色とを静止画の最初の文字の領域の左側の色または最後の文字の右側の色とする工程を含む請求項６から請求項８のいずれか１項に記載のエレベーターの情報表示方法。
PCT/JP2018/010010 2018-03-14 2018-03-14 エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法 Ceased WO2019176019A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
DE112018007276.2T DE112018007276T5 (de) 2018-03-14 2018-03-14 Informationsanzeigevorrichtung für einen Aufzug, Aufzugssystem und Informationsanzeigeverfahren für einenAufzug
KR1020207021850A KR102453682B1 (ko) 2018-03-14 2018-03-14 엘리베이터의 정보 표시 장치, 엘리베이터 시스템 및 엘리베이터의 정보 표시 방법
CN201880087046.8A CN111801291B (zh) 2018-03-14 2018-03-14 电梯的信息显示装置、电梯系统以及电梯的信息显示方法
PCT/JP2018/010010 WO2019176019A1 (ja) 2018-03-14 2018-03-14 エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法
JP2020506028A JP6841377B2 (ja) 2018-03-14 2018-03-14 エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2018/010010 WO2019176019A1 (ja) 2018-03-14 2018-03-14 エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法

Publications (1)

Publication Number Publication Date
WO2019176019A1 true WO2019176019A1 (ja) 2019-09-19

Family

ID=67907010

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2018/010010 Ceased WO2019176019A1 (ja) 2018-03-14 2018-03-14 エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法

Country Status (5)

Country Link
JP (1) JP6841377B2 (ja)
KR (1) KR102453682B1 (ja)
CN (1) CN111801291B (ja)
DE (1) DE112018007276T5 (ja)
WO (1) WO2019176019A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113753698A (zh) * 2021-08-20 2021-12-07 杭州西奥电梯有限公司 一种电梯群控显示及目的层登记方法

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61136887A (ja) * 1984-12-07 1986-06-24 株式会社東芝 エレベ−タの表示装置
JPH0468080U (ja) * 1990-10-24 1992-06-16
WO2010001466A1 (ja) * 2008-07-02 2010-01-07 三菱電機株式会社 エレベータの行先階表示装置

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0786070B2 (ja) 1994-04-05 1995-09-20 三菱電機株式会社 エレベータのスクロール表示装置

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61136887A (ja) * 1984-12-07 1986-06-24 株式会社東芝 エレベ−タの表示装置
JPH0468080U (ja) * 1990-10-24 1992-06-16
WO2010001466A1 (ja) * 2008-07-02 2010-01-07 三菱電機株式会社 エレベータの行先階表示装置

Also Published As

Publication number Publication date
CN111801291A (zh) 2020-10-20
JPWO2019176019A1 (ja) 2020-09-03
JP6841377B2 (ja) 2021-03-10
CN111801291B (zh) 2022-03-04
DE112018007276T5 (de) 2020-12-03
KR102453682B1 (ko) 2022-10-14
KR20200095580A (ko) 2020-08-10

Similar Documents

Publication Publication Date Title
JP5371493B2 (ja) 装置及び方法
JP2020095689A5 (ja)
WO2019176019A1 (ja) エレベーターの情報表示装置、エレベーターシステムおよびエレベーターの情報表示方法
JP4262048B2 (ja) 画像再生装置
KR101106802B1 (ko) 영상 처리 장치 및 기록 매체
JP2002125190A (ja) 画像処理装置及び方法並びに記憶媒体
US20060083480A1 (en) Video recording and playback apparatus and video playback method utilizing the apparatus for enabling direct examination of selected linkage positions between successive cuts that constitute edited video contents
JP4949912B2 (ja) 字幕表示領域決定装置及び字幕表示プログラム
JP4924168B2 (ja) 画像処理装置、画像処理方法及び画像処理プログラム
JP2011113381A (ja) 画像表示方法及びその装置、並びにスクロール表示用画像データの生成方法、記録媒体
JP2007322452A (ja) 画像表示装置およびその方法、並びに、記憶媒体
JP6635381B2 (ja) 再生装置、再生指示装置、再生システム、再生装置の制御方法、再生指示装置の制御方法、及び、再生システムの制御方法
JP6801540B2 (ja) 収録方法および端末装置
JP2010026158A (ja) 画像表示プログラムおよび画像表示方法
JP4489661B2 (ja) スライドショー生成装置ならびにその制御方法およびその制御プログラム
JP7028698B2 (ja) 電子機器、制御装置、制御方法、および制御プログラム
JP5188209B2 (ja) 表示制御装置、方法、およびプログラム
JPS62194525A (ja) メニユ−画面制御方式
JP3938161B2 (ja) データ記憶装置およびデータ記憶装置において記憶された情報を削除する方法
JP2007243593A (ja) トランジション効果生成装置及びトランジション効果生成方法
JP2007274594A (ja) プレビュー再生装置
JP5296179B2 (ja) 映像再生装置及び映像再生方法
JP2010220095A (ja) 画像処理装置
HK1134794B (en) Video processing device
JP2010015425A (ja) 表示制御装置、表示制御方法、プログラム、及び記憶媒体

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 18909347

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020506028

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20207021850

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 18909347

Country of ref document: EP

Kind code of ref document: A1
