WO2019035196A1 - 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体 - Google Patents

段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体 Download PDF

Info

Publication number
WO2019035196A1
WO2019035196A1 PCT/JP2017/029520 JP2017029520W WO2019035196A1 WO 2019035196 A1 WO2019035196 A1 WO 2019035196A1 JP 2017029520 W JP2017029520 W JP 2017029520W WO 2019035196 A1 WO2019035196 A1 WO 2019035196A1
Authority
WO
WIPO (PCT)
Prior art keywords
pallet
pallets
setup
type
production
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2017/029520
Other languages
English (en)
French (fr)
Inventor
昌記 東野
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Yamaha Motor Co Ltd
Original Assignee
Yamaha Motor Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Yamaha Motor Co Ltd filed Critical Yamaha Motor Co Ltd
Priority to JP2019536391A priority Critical patent/JP6862557B2/ja
Priority to PCT/JP2017/029520 priority patent/WO2019035196A1/ja
Priority to CN201780091803.4A priority patent/CN110731130B/zh
Publication of WO2019035196A1 publication Critical patent/WO2019035196A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K13/00—Apparatus or processes specially adapted for manufacturing or adjusting assemblages of electric components
    • H05K13/02—Feeding of components

Definitions

  • the present invention relates to a technology for supporting a setup operation for accommodating a pallet on which components are mounted in a component supply device used in substrate production for mounting components on a substrate.
  • a component supply apparatus that supplies a component by moving a pallet from the pallet rack to a component supply position is provided with a pallet rack that can accommodate a pallet on which the component is mounted, and is used for substrate production where components are mounted on a substrate It is done.
  • a component supply device that supplies a component by moving a pallet from the pallet rack to a component supply position is provided with a pallet rack that can accommodate a pallet on which the component is mounted, and is used for substrate production where components are mounted on a substrate It is done.
  • Patent Document 1 when performing substrate production using such a component supply device, an operator is required to perform setup work to accommodate a pallet in the component supply device before substrate production starts. There is.
  • Patent Document 1 does not particularly consider a situation where it is necessary to perform a plurality of setup operations.
  • the present invention has been made in view of the above problems, and the frequency of the setup operation for accommodating the pallet on which the component is mounted is suppressed with respect to the component supply device used in substrate production for mounting the component on the substrate.
  • the purpose is to provide technology that can reduce the burden.
  • the setup support apparatus includes a pallet rack capable of storing a plurality of pallets on which parts are mounted, and supplies a part by moving the pallet from the pallet rack to the part supply position.
  • a calculation unit configured to calculate an execution mode of a setup operation in which the operator stores the pallet in the pallet rack; component supply information indicating the number of components that can be supplied by the pallet for each type of component; and a component supply device
  • the storage unit stores part usage information indicating the number of used parts in the board production plan for mounting parts on the board for each type of parts, and the calculation unit performs all the pallets necessary for the production once It is possible to execute the process of determining the number of substrates that can not be accommodated in the pallet rack in the setup work of the machine, and in the process of determining the number of substrates, the production of the substrates to be executed is performed.
  • the ratio of the number of pallets to be required is calculated based on the part supply information and the part usage information, and the number of pallets for each type of parts to be accommodated in the pallet rack
  • a setup support method includes a pallet rack capable of storing a plurality of pallets on which parts are placed, and supplies a part by moving the pallet from the pallet rack to the part supply position.
  • the parts supply information indicating the number of parts that can be supplied by the pallet for each kind of parts, and the parts supplied by the parts supply device, in order to calculate the execution mode of the setup work for the operator to store the pallet in the pallet rack.
  • the ratio of the number of parts for each type of part is determined based on the part supply information and the part usage information, and the number of pallets for each type of part accommodated in the pallet rack in the setup work for production of the target board decide.
  • the setup support program comprises a pallet rack capable of storing a plurality of pallets on which parts are mounted, and supplies a part by moving the pallet from the pallet rack to the part supply position.
  • the parts supply information indicating the number of parts that can be supplied by the pallet for each kind of parts, and the parts supplied by the parts supply device, in order to calculate the execution mode of the setup work for the operator to store the pallet in the pallet rack.
  • the ratio of the number of pallets required for board production to the type of parts is determined based on the part supply information and the part usage information, and for each kind of parts accommodated in the pallet rack in the setup work for production of the target board Determine the number of pallets according to the ratio.
  • a recording medium records the above-described setup support program in a readable manner by a computer.
  • a substrate which can not be accommodated in a pallet rack in one setup operation is executed for all the pallets necessary for the production.
  • the number determination process is executed as a target. Specifically, in the number-of-sheets determination process, the ratio of the number of pallets necessary for the production of the target substrate for each type of parts is obtained based on the parts supply information and the parts use information. Then, the number of pallets for each type of parts to be stored in the pallet rack in the setup operation for production of the target substrate is determined according to the ratio.
  • the parts of each type used in the production of the substrate for which the number determination process is to be performed are accommodated in the pallet rack in the number according to the ratio of each used. Therefore, each type of component disappears from the component supply apparatus at substantially the same timing as the substrate production is performed. Therefore, it is possible to suppress the occurrence frequency of the setup work as compared with the case where the setup work occurs each time the parts of each type disappear at disjointed timings. In this way, it is possible to reduce the burden on workers by suppressing the frequency of setup work.
  • the board production plan indicates a plan for producing a plurality of substrates of a single type
  • the calculation unit performs all the pallets necessary for the production of a plurality of substrates of the single type in one setup operation.
  • the setup support apparatus may be configured to execute the number-of-sheets determination process with the plurality of substrates of the single type as execution targets. As described above, even in the case of producing a plurality of substrates of a single type, by executing the number determination process, each type of component used in the production of the substrate targeted for the execution is used. The number of pieces according to the ratio will be stored in the pallet rack. As a result, it is possible to reduce the burden on the operator by suppressing the frequency of setup work.
  • the board production plan indicates a plan for producing a plurality of types of boards by a predetermined number
  • the calculation unit is a pallet rack for all the pallets necessary for producing the plurality of types of boards in one setup operation.
  • the setup support apparatus may be configured to execute the number determination process on all of the plurality of types of substrates as the execution target when it can not be accommodated. As described above, even when a predetermined number of substrates of a plurality of types are produced, by executing the number-of-sheets determination process, each type of component used in the production of substrates subjected to the execution is used. The number of pieces according to the ratio will be stored in the pallet rack. As a result, it is possible to reduce the burden on the operator by suppressing the frequency of setup work.
  • the board production plan indicates a plan for producing a plurality of types of boards according to a predetermined production order by a predetermined number of sheets, and the calculation unit arranges the pallets to be accommodated in the pallet racks in the production order in a plurality of setup operations. Execute the pallet determination process to be determined on the basis of the number, and execute the sheet number determination process with the type of substrate determined in the pallet determination process as not being able to accommodate all the pallets necessary for the production in the pallet rack in one setup operation.
  • the setup support device may be configured. As described above, even in the case of sequentially producing a plurality of types of substrates, by executing the number-of-sheets determination process, each type of component used in the production of the target substrate is used. The number according to the ratio is accommodated in the pallet rack. As a result, it is possible to reduce the burden on the operator by suppressing the frequency of setup work.
  • the number of pallets that can be accommodated is variable according to the thickness of parts placed on the pallets, and in the number-of-sheets determination process, the number of pallets that can be accommodated in the pallet rack is 1
  • the setup support device may be configured to determine the number of pallets for each type of part stored in the pallet rack in one setup work. Such a configuration makes it possible to accommodate an appropriate number of pallets in accordance with a change in the number of pallets that can be accommodated in the pallet rack in each setup operation, which contributes to efficient setup work.
  • the present invention it is possible to reduce the burden on the operator by suppressing the frequency of the setup work for accommodating the pallet on which the component is mounted in the component supply device used in substrate production for mounting the component on the substrate. It becomes.
  • FIG. 3 is a view schematically showing an example of the configuration and operation of a pallet exchange included in the component mounting apparatus shown in FIG. 1;
  • FIG. 3 is a block diagram schematically showing an example of an electrical configuration provided in the setup support apparatus.
  • the flowchart which shows the 1st example of the setup assistance which a setup assistance apparatus performs.
  • the figure which shows the specific example of the components supply information in the 1st example of setup assistance.
  • the figure which shows the specific example of the components use information in the 1st example of arrangement
  • FIG. 8 is a view showing a specific example of the calculation result of the number of pallets executed in the first example of the setup support.
  • FIG. 13 is a view showing another specific example of the calculation result of the number of pallets executed in the first example of the setup support.
  • the flowchart which shows the 3rd example of the setup assistance which a setup assistance apparatus performs.
  • FIG. 1 is a plan view schematically showing an example of an application target of setup work based on the setup support apparatus according to the present invention.
  • a three-dimensional orthogonal coordinate system showing an X direction (substrate transfer direction), a Y direction (front and back direction) and a Z direction (vertical direction) will be appropriately shown.
  • the surface mounter 1 has a schematic configuration in which the components supplied from the component supply units 4 and 5 are mounted by the head unit 3 on the substrate B carried in by the substrate transfer mechanism 2.
  • a substrate transfer mechanism 2 for transferring the substrate B in the substrate transfer direction X is disposed on the base 11.
  • the substrate transfer mechanism 2 has a configuration in which two conveyors 21 extended in the substrate transfer direction X are arranged at an interval in the width direction Y.
  • the two conveyors 21 transport the substrate B carried in from the upstream side ( ⁇ X side) in the substrate transport direction X to the downstream side (+ X side) in the substrate transport direction X, and a predetermined mounting operation position (FIG. 1) Stop at the position of substrate B).
  • the substrate B stopped at the mounting work position is fixed at the mounting work position by a holding mechanism (not shown).
  • the two conveyors 21 carry out the substrate B on which the component mounting has been performed at the mounting operation position from the mounting operation position to the downstream side (+ X side) in the substrate conveyance direction X.
  • the component mounting on the substrate B fixed at the mounting work position is performed by the head unit 3 transferring the components supplied from the component supply units 4 and 5 onto the substrate B.
  • the head unit 3 has a configuration in which a plurality of mounting heads 31 having suction nozzles at their tips are arranged in the substrate transport direction X. Then, the head unit 3 moves in the X direction and the Y direction above the conveyor 21 to pick up the supplied components from the component supply units 4 and 5 by the suction nozzles and transfer them onto the substrate B at the mounting operation position. .
  • Such movement of the head unit 3 is performed by the following configuration.
  • a Y-axis fixed rail 71 extending in the Y direction and a Y-axis ball screw shaft 73 rotated by the Y-axis servomotor 72 are provided on the base 11, a Y-axis fixed rail 71 extending in the Y direction and a Y-axis ball screw shaft 73 rotated by the Y-axis servomotor 72 are provided.
  • the head unit support member 74 is movably supported by the Y axis fixed rail 71, and a nut portion 75 provided on the head unit support member 74 is screwed with the Y axis ball screw shaft 73.
  • the head unit support member 74 is provided with an X axis guide member (not shown) extending in the X direction and an X axis ball screw shaft 77 rotated by an X axis servomotor 76.
  • the head unit 3 is movably supported by the X-axis guide member, and a nut portion (not shown) provided on the head unit 3
  • the head unit 3 moves in the Y direction along with the head unit support member 74.
  • the X-axis servomotor 76 operates, the head unit 3 moves in the X direction with respect to the head unit support member 74.
  • the head unit 3 moves between the upper position of the component supply units 4 and 5 and the upper position of the mounting operation position, and performs pickup and transfer of the components.
  • the component supply unit 4 is disposed on the front side (+ Y side) of the substrate transfer mechanism 2.
  • the component supply unit 4 has a configuration in which a plurality of tape feeders 41 are arranged in the X direction.
  • Each tape feeder 41 has a configuration in which a tape containing relatively small chip components such as an IC (Integrated Circuit), a transistor, and a capacitor is taken out from a reel at predetermined intervals, and each tape feeder 41 intermittently feeds The components are picked up by the head unit 3 and transferred to the substrate B at the mounting operation position.
  • the component supply unit 5 is disposed on the rear side ( ⁇ Y side) of the substrate transfer mechanism 2.
  • the two component supply units 5 are arranged in the X direction, but since they have the same configuration to perform the same operation, basically, 1
  • the individual component supply unit 5 will be described.
  • the component supply unit 5 has, for example, the same configuration as the component supply device described in JP-A-2006-198375, and relatively large package components such as QFP (Quad Flat Package) and BGA (Ball grid array). Supply.
  • the component supply unit 5 includes a pallet changer 6 capable of containing a plurality of pallets P, and a pallet transfer mechanism 51 for transferring the pallet P in the Y direction between the pallet changer 6 and the part supply position Ls.
  • the pallet feeding mechanism 51 pulls out the pallet P on which the part is placed from the pallet changer 6 to the part supply position Ls, whereby the supply of the part is performed. That is, the components on the pallet P drawn out to the component supply position Ls are picked up by the head unit 3 and transferred to the substrate B at the mounting operation position.
  • components are placed on the pallet P via the tray T.
  • a plurality of package parts are aligned in the tray T, and the pallet P has a configuration for supporting a single or a plurality of trays T in a fixed state by magnetic force or the like. And in this embodiment, it is possible to exchange pallets P supplied to the parts supply position Ls by the pallet exchanging machine 6.
  • FIG. 2 is a view schematically showing an example of the configuration and operation of the pallet exchanger included in the component mounting apparatus shown in FIG.
  • the pallet exchanging machine 6 has a pallet rack 61 in which a plurality of accommodating portions S capable of accommodating pallets P are stacked in the Z direction.
  • reference numerals S are assigned integers from “1” to “10” (accommodating portions S1 to S10).
  • Each of the accommodating portions S1 to S10 accommodates the pallet P in a horizontally held state, and can insert and remove the pallet P through an opening directed to the front side (+ Y side) in the Y direction.
  • the pallet changer 6 has a lift unit 62 that raises and lowers the pallet rack 61. Therefore, by moving the plurality of storage units S1 to S10 relative to the pallet transport mechanism 51 in the Z direction by the elevating unit 62, one of the plurality of storage units S1 to S10 with the pallet transport mechanism 51 is It can be positioned at the insertion / removal position Li where the pallet P can be delivered between.
  • FIG. 2 while returning the pallet P drawn out to the component supply position Ls to the accommodating portion S1, the pallet P accommodated in the accommodating portion S3 is drawn out to the component supply position Ls, whereby the pallet P is replaced. It is illustrated.
  • an insertion preparation operation for preparing for the insertion of the pallet P being drawn into the storage portion S is performed. That is, as shown in the column of "insertion preparation operation" in FIG. 2, the accommodation portion S1 which is the insertion destination of the pallet P being pulled out is positioned at the insertion / removal position Li. Subsequently, as shown in the column of “insertion operation” of FIG.
  • the pallet conveyance mechanism 51 inserts the pallet P into the accommodation portion S1 positioned at the insertion / removal position Li.
  • a withdrawal preparation operation for preparing for withdrawal of the pallet P from the accommodation portion S is performed. That is, as shown in the column of "draw-out preparation operation" in FIG. 2, the accommodation portion S3 in which the pallet P to be withdrawn next is accommodated is positioned at the insertion / removal position Li. Subsequently, as shown in “draw-out operation” of FIG. 2, the pallet transport mechanism 51 pulls out the pallet P from the accommodation portion S3 positioned at the insertion / removal position Li. Thus, the exchange of the pallet P is completed.
  • FIG. 2 exemplifies pallet exchange between the accommodating portions S1 and S3, pallet exchange can be similarly performed between the accommodating portions S different from these.
  • the operator appropriately executes the setup operation for accommodating the pallets P in the respective accommodation sections S of the pallet rack 61.
  • the setup support device which supports this setup work is provided.
  • FIG. 3 is a block diagram schematically showing an example of the electrical configuration of the setup support device.
  • the setup support apparatus 8 is realized by installing a setup support program 80 in a computer, and supports the setup work by presenting the pallet P to be stored in each of the plurality of storage units S1 to S10 to the worker.
  • the setup support program 80 may be provided by the recording medium 9 configured by, for example, a CD (Compact Disc), a DVD (Digital Versatile Disc), a USB (Universal Serial Bus) memory, or the like, or is provided by downloading from an Internet server. It may be done.
  • the setup support apparatus 8 includes a calculation unit 81 which is a processor configured of a CPU (Central Processing Unit) and a memory, a storage unit 82 configured of an HDD (Hard Disk Drive), and a display 83.
  • the calculation unit 81 executes an operation required for setup support.
  • the storage unit 82 stores various types of information such as component supply information Is and component use information Iu required for setup support.
  • the component supply information Is indicates the number of components that can be supplied by one pallet P for each type of component
  • the component usage information Iu mounts the components supplied by the component supply unit 5 on the substrate B
  • the number of parts used in the board production plan is shown for each type of part.
  • the information Is and Iu are previously input to the storage unit 82 by the operator. Further, the display 83 displays the contents of the setup support calculated by the calculation unit 81.
  • FIG. 4 is a flowchart showing a first example of setup support performed by the setup support apparatus.
  • a plurality of substrates B of a single type are produced by repeating the operation of mounting a plurality of types Ca and Cb (component types) on the substrate B for the plurality of substrates B.
  • the flowchart is executed by the calculation unit 81 based on the setup support program 80.
  • the operation of the flowchart of FIG. 4 will be described based on the specific examples shown in FIGS. 5 to 8, and then the operation of the flowchart of FIG. 4 will be described based on another specific example shown in FIGS.

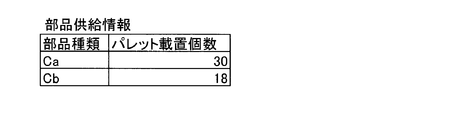

  • FIG. 5 is a view showing a specific example of parts supply information in the first example of the setup support

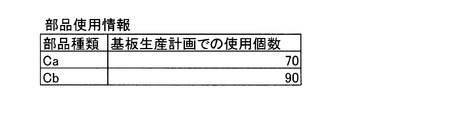

  • FIG. 6 is a view showing a specific example of parts use information in the first example of the setup support. It is a figure which shows the specific example of the calculation result of the number of pallets performed by a 1st example
  • FIG. 8 is a figure which shows the specific example of the calculation result of the setup aspect performed by the 1st example of setup assistance.
  • step S101 the calculation unit 81 reads component supply information Is and component use information Iu from the storage unit 82. Then, the calculation unit 81 calculates the number of pallets P necessary for the substrate production plan for each type of component (step S102).
  • the number of parts of type Ca can be placed on one pallet P is 30, and the number of parts of type Cb can be placed on one pallet P is 18.
  • the number of parts of type Ca used in the board production plan is 70
  • step S103 the calculation unit 81 determines whether all the pallets P necessary for the substrate production plan can be accommodated in the pallet rack 61 in a single setup operation based on the calculation result in step S102.
  • the calculation unit 81 determines “YES” in step S103 and proceeds to step S104.
  • step S104 the calculation unit 81 determines, based on the calculation result in step S102, a storage unit S in which the pallet P of each type of Ca and Cb used in the substrate production plan is stored in the setup operation (step S104). ).
  • the calculating unit 81 stores the pallet P on which the component of the type Ca is placed one by one in each of the accommodation units S1 to S3, and the component of the type Cb is mounted. It is determined that one pallet P is accommodated in each of the accommodation portions S4 to S8.
  • 90 types of Ca components are accommodated in the pallet rack 61 and 90 types of Cb components are accommodated in the pallet rack 61 in one setup operation.
  • the display 83 displays the content of the determination in step S104 (step S105), and the setup support in FIG. 4 ends.
  • FIG. 9 is a diagram showing another specific example of parts supply information in the first example of the setup support
  • FIG. 10 is a diagram showing another specific example of parts use information in the first example of the setup support

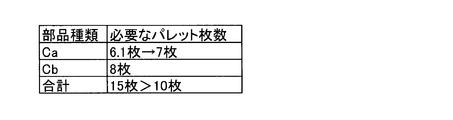

  • 12 is a diagram showing another specific example of the calculation result of the number of pallets executed in the first example of the setup support
  • FIG. 12 is another specific example of the calculation result of the setup mode executed in the first example of the setup support FIG.
  • step S103 the calculation unit 81 determines whether all the pallets P necessary for the substrate production plan can be accommodated in the pallet rack 61 in a single setup operation based on the calculation result in step S102.
  • the determination is "NO", and the process proceeds to step S105.
  • step S106 the calculation unit 81 calculates the ratio (use ratio) of the number of pallets P required for the substrate production plan for each type of component. That is, the usage ratio of the number of pallets P on which parts of type Ca are mounted is calculated to be 6.1 / 14.1, and the usage ratio of the number of pallets P on which parts of type Cb are mounted is 8/14 Calculated as .1. In the calculation of the usage ratio, a raw value obtained by dividing the number of parts required for the substrate production plan by the number of parts mountable on the pallet P is used as the number of pallets.
  • the sections are S1 to S4. As a result, in each of the setup operations performed a plurality of times, 120 types of Ca components are accommodated in the pallet rack 61.
  • the number of substrates B (a plurality of substrates B of a single type) which can not be accommodated in the pallet rack 61 by one setup operation is determined for the number of all the pallets P necessary for the production.
  • a process is performed (steps S106 and S107). Specifically, in the number-of-sheets determination process, the ratio of the number of parts P of the number of pallets P required for the production of the substrate B to be executed for each component type Ca and Cb is obtained based Step S106). Then, the number of pallets for each of the types Ca and Cb of parts to be stored in the pallet rack 61 in the setup work for production of the execution target substrate B is determined according to the ratio (step S107).
  • the parts of each type Ca and Cb used in the production of the substrate B for which the number determination process is to be performed are stored in the pallet rack 61 by the number according to the ratio in which each is used. It will be. Therefore, components of each type Ca and Cb are eliminated from the component supply unit 5 at substantially the same timing as the substrate production is performed. Therefore, it is possible to suppress the occurrence frequency of the setup work as compared with the case where the setup work occurs each time the parts of each type disappear at disjointed timings. In this way, it is possible to reduce the burden on workers by suppressing the frequency of setup work.
  • the calculation unit 81 can not accommodate all the pallets P necessary for the production of a plurality of single-type substrates B produced based on the substrate production plan in the pallet rack 61 in one setup operation,
  • the number determination process is executed on the plurality of substrates B of the single type.
  • each type of component used in the production of the substrate B as the execution target is used
  • the pallet rack 61 is accommodated in the number according to the ratio to be set. As a result, it is possible to reduce the burden on the operator by suppressing the frequency of setup work.

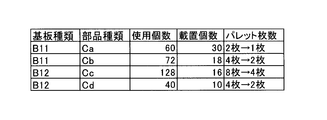

  • FIG. 13 is a diagram showing a specific example of a substrate production plan to be a target of the second example of the setup support.
  • the second example of the setup support differs from the first example in that it is executed for a board production plan in which a predetermined number of substrates B11 and B12 of a plurality of types (substrate types) are produced in this production order,
  • the flowchart is basically in common with FIG. 4 of the first example. However, specific operations of steps S106 and S107 are different due to the difference in substrate production plan.
  • the usage ratio of the number of pallets P on which parts of type Ca are placed is calculated as 2/8, and the usage ratio of the number of pallets P on which parts of type Cb are placed is calculated as 4/18,
  • the use ratio of the number of pallets P on which parts of type Cc are placed is calculated as 8/18, and the use ratio of the number of pallets P on which parts of type Cd are placed is calculated as 4/18.
  • step S107 the calculation unit 81 assigns the ten storage units S1 to S10 of the pallet rack 61 to the pallets P of the parts of each type according to the usage ratio.
  • two pallets P of parts of type Cd are assigned.
  • step S105 the storage destination of the pallet P thus allocated is displayed on the display 83 (step S105), and the first setup is executed according to the display result.
  • the storage destination of the pallet P thus allocated is displayed on the display 83 (step S105), and the first setup is executed according to the display result.
  • it can also respond by replenishing the pallet P of the said components to the pallet rack 61 suitably.
  • the number determination process is performed on all of the plurality of types of substrates B11 and B12 scheduled to be produced in the substrate production plan as execution targets (steps S106 and S107). Specifically, in the number-of-sheets determination process, the ratio of the number of parts of the number of pallets P required for the production of the target substrates B11 and B12 for each of the component types Ca, Cb, Cc, and Cd is component supply information Is and component use information It is obtained based on Iu (step S106). Then, the number of pallets for each of the types Ca, Cb, Cc and Cd of parts to be stored in the pallet rack 61 in the setup operation for production of the substrates B11 and B12 is determined according to the ratio (step S107).
  • the parts of each of the types Ca, Cb, Cc, and Cd used in the production of the substrate B for which the number determination process is to be performed are pallet racks 61 by the number according to the ratio in which each is used. Will be housed in As a result, it is possible to reduce the burden on workers by suppressing the frequency of setup work.
  • FIG. 14 is a flowchart showing a third example of the setup support performed by the setup support apparatus.
  • the flowchart of FIG. 6 is executed by the calculation unit 81 based on the setup support program 80.
  • FIG. 15 is a diagram showing a specific example of a substrate production plan to be a target of the third example of the setup support
  • FIG. 16 shows another specific example of the calculation result of the setup mode executed in the third example of the setup support.
  • FIG. The third example of the setup support corresponds to support of the setup operation for a board production plan in which a predetermined number of substrates B1, B2, B3 and B4 of a plurality of types (substrate types) are produced in this production order.
  • components of a plurality of types Ca and Cb are mounted on the substrate B1
  • a component of a single type Cc is mounted on the substrate B2
  • Parts of Cd and Ce are mounted, and parts of a single type Cf are mounted on the substrate B4.
  • step S201 the calculation unit 81 reads component supply information Is and component use information Iu from the storage unit 82. Then, the calculation unit 81 calculates the number of pallets P necessary for the substrate production plan for each type of component (step S202).
  • the number of parts of types Ca, Cb, Cc, Cd, Ce, Cf can be placed on the pallet P is 30, 18, 16, 10, 10, 20, respectively.
  • the number of parts of types Ca, Cb, Cc, Cd, Ce, Cf used in the substrate production plan is 60, 54, 40, 80, 40, 100, respectively. Therefore, as shown in FIG. 15, the number of pallets P for parts of types Ca, Cb, Cc, Cd, Ce, Cf required for the substrate production plan is 2, 3, 3, 8, 8, respectively. It becomes 4 sheets, 5 sheets.
  • step S203 the calculation unit determines whether all the pallets P necessary for the substrate production plan can be accommodated in the pallet rack 61 in one setup operation. The determination is made based on the calculation result of step S202 (step S204). If it is determined that all the pallets P can be accommodated ("YES" in step S204), the process advances to step S205 to determine the accommodation destination of each pallet P in the setup work in the same manner as step S104 described above. Then, the display 83 displays the content of the determination in step S104 (step S206), and the setup support in FIG. 14 ends.
  • step S204 if it is determined that all the pallets P can not be accommodated ("NO" in step S204), the process proceeds to step S207.
  • the number of pallets P required for the substrate production plan is 25 and is more than 10, so “NO” is determined in step S 204.
  • step S207 the parameter M is incremented.
  • step S208 the calculation unit 81 can accommodate all pallets P corresponding to the substrate B to be produced first among pallets P for which allocation to the setup work has not been determined in the pallet rack 61 at the M-th setup work? To judge.
  • the ten accommodating portions S1 to S10 of the pallet rack 61 are vacant, five pallets P of parts of types Ca and Cb used for production of the target substrate B1 are M-th setup work It is determined that the storage is possible ("YES" in step S208). Therefore, in step S209, the five pallets P are allocated to the M-th (first) setup operation. As a result, as shown in FIG.
  • the pallet P of the part of type Ca is accommodated in the accommodation portions S1 and S2 in the M-th (first-time) setup operation, and the pallet P of the part of type Cb is It is determined to be accommodated in the accommodation units S3 to S5 in the first setup operation, and the process returns to step S208.
  • the calculation unit 81 determines whether or not all pallets P corresponding to the substrate B2 can be accommodated by the M-th setup operation.
  • the five accommodating portions S6 to S10 of the pallet rack 61 are vacant, three pallets P of parts of the type Cc used for the production of the target substrate B2 are accommodated in the M-th setup operation It is determined that the process is possible ("YES" in step S208). Therefore, in step S209, the three pallets P are allocated to the M-th (first) setup operation. Accordingly, as shown in FIG. 16, it is determined that the pallet P of the part of type Cc is accommodated in the accommodation portions S6 to S8 in the M-th (first-time) setup operation, and the process returns to step S208.
  • the calculation unit 81 determines whether all the pallets P corresponding to the substrate B3 can be accommodated by the M-th setup operation.
  • the number of pallets P corresponding to the substrate B3 is 12 which is a total of the number of pallets P of parts of type Cd (8 sheets) and the number of pallets P of parts of type Ce (4 sheets). is there.
  • the number of empty accommodation portions S9 and S10 in the pallet rack 61 is two, which is smaller than the number (12) of pallets P to be targeted. Therefore, in step S208, it is determined that accommodation is impossible (NO), and the process proceeds to step S210.
  • step S210 it is determined whether the number of empty accommodation units S9 and S10 is equal to or greater than a predetermined number (for example, three).
  • a predetermined number for example, three.
  • "NO" is determined in step S210, and the process proceeds to step S213.
  • step S213 it is determined whether the allocation to the setup work has been determined for all pallets P used in the substrate production plan.
  • the process returns to step S204.
  • step S204 since all pallets P used for production of the substrates B3 and B4 can not be accommodated by one setup operation, it is determined as "NO". Then, after the parameter M is incremented in step S207, the process proceeds to step S208.
  • step S208 the calculation unit 81 determines whether all the pallets P corresponding to the substrate B3 can be accommodated by the M-th setup operation. Here, while the number of pallets P corresponding to the substrate B3 is twelve, the number of empty storage portions S1 to S10 in the pallet rack 61 is ten, and the number of pallets P to be targeted is 12 Less). Therefore, in step S208, it is determined that accommodation is impossible (NO), and the process proceeds to step S210.
  • step S210 it is determined whether the number of empty accommodation units S1 to S10 is a predetermined number (for example, three) or more.
  • the calculation unit 81 calculates the ratio (use ratio) of each number of parts of the number of pallets P necessary for the production of the target substrate B3. That is, the usage ratio of the number of pallets P on which components of type Cd are placed is calculated to be 8/12, and the usage ratio of the number of pallets P on which components of type Ce are placed is calculated to be 4/12 .
  • step S212 the calculation unit 81 assigns the ten vacant storage units S1 to S10 in the pallet rack 61 to the pallets P of the parts of each type according to the usage ratio.
  • the ratio between the number of pallets P on which parts of type Cd are placed and the number of pallets P on which parts of type Ce are placed is 8/12: 4/12.
  • the place of accommodation is decided.
  • the M-th (second) setup operation six pallets P on which components of type Cd are placed are accommodated, and their accommodation destinations are determined as the accommodation portions S1 to S6.
  • the M-th (second) setup operation three pallets P on which components of type Ce are placed are accommodated, and their accommodation destinations are determined as the accommodation sections S7 to S9.
  • step S213 it is determined whether allocation to setup work has been determined for all pallets P used in the substrate production plan.
  • the allocation to the setup operation is not determined for a part of the pallets P used for the production of the substrate B3 and the pallets P used for the production of the substrate B4, the process returns to step S204.
  • the remaining pallets P are three pallets P of the type Cd and Ce used in the production of the substrate B3, and five pallets P of the type Cf used in the production of the substrate B4.
  • step S204 it is determined that the remaining pallets P can be accommodated (YES) in one set-up operation, and the process proceeds to step S205, and each pallet P in the set-up operation is performed in the same manner as step S104 described above. Decide where you will be accommodated. Then, in step S213, it is determined that allocation to the setup work has been determined for all pallets (YES), and the display 83 displays the determined contents shown in FIG. 16 (step S206). Thus, the setup support in FIG. 14 ends.
  • the number-of-sheets determination process is executed for the substrate B3 which can not accommodate all the pallets P necessary for the production in the pallet rack 61 in one setup operation (steps S211 and S212). . Specifically, in the number-of-sheets determination process, the ratio of parts Cd and Ce of the number of parts of the number of pallets P required for production of the target substrate B3 is determined based on the parts supply information Is and the parts use information Iu Step S211). Then, the number of pallets for each of the types Cd and Ce of parts to be stored in the pallet rack 61 in the setup operation for production of the execution target substrate B3 is determined according to the ratio (step S212).
  • the parts of the types Cd and Ce used for the production of the substrate B3 for which the number determination process is to be performed are stored in the pallet rack 61 by the number according to the ratio in which each is used. It will be. Therefore, components of each type Cd and Ce are eliminated from the component supply unit 5 at substantially the same timing as the substrate production is performed. Therefore, it is possible to suppress the occurrence frequency of the setup work as compared with the case where the setup work occurs each time the parts of each type disappear at disjointed timings. In this way, it is possible to reduce the burden on workers by suppressing the frequency of setup work.
  • the calculation unit 81 executes pallet determination processing of determining the pallets P to be stored in the pallet rack 61 based on the production order in each of a plurality of setup operations (steps S204 and S207 to S213). Then, the number determination process is executed on the substrates B3 of types Cd and Ce determined by the pallet determination process that all pallets P necessary for the production can not be accommodated in the pallet rack 61 in one setup operation. As described above, even in the case of sequentially producing a plurality of types of substrates B1 to B4, the parts of each type Cd and Ce used for the production of the substrate B3 which is the execution target by executing the number determination process. Are stored in the pallet rack 61 according to the ratio in which each is used. As a result, it is possible to reduce the burden on the operator by suppressing the frequency of setup work.
  • the setup support device 8 corresponds to an example of the “setup support device” of the present invention
  • the calculation unit 81 corresponds to an example of the “calculation unit” of the present invention
  • the storage unit 82 corresponds to the example of the present invention.
  • the component supply unit 5 corresponds to an example of the “component supply device” of the present invention
  • the pallet rack 61 corresponds to an example of the “pallet rack” of the present invention
  • the pallet P is an example of the “storage unit”.
  • the component supply position Ls corresponds to an example of the "component supply position" of the present invention
  • the component supply information Is corresponds to an example of the "component supply information" of the present invention.
  • the use information Iu corresponds to an example of the "part use information" of the present invention
  • steps S106 and S107 or steps S211 and S212 correspond to an example of the "number determination process” of the present invention
  • steps S204 and S207 to S213 are present.
  • the setup support device 8 corresponds to an example of “computer” of the present invention
  • the setup support program 80 corresponds to an example of “setup support program” of the present invention
  • the recording medium 9 is It corresponds to an example of the "recording medium” of the present invention.
  • the present invention is not limited to the above-described embodiment, and various modifications can be made to the above-described one without departing from the scope of the invention.
  • the number of pallets P that can be accommodated in the pallet rack 61 is not limited to ten. That is, the pallet rack 61 only needs to be able to accommodate a plurality of pallets P.
  • the specific configuration of the pallet rack 61 can be changed as appropriate.
  • the parts of the pallet P are thicker than a predetermined size, the flat plate between the two adjacent accommodating parts S can be removed and these two accommodating parts S can be used as one accommodating part S
  • the pallet rack 61 can also be configured. That is, the number of pallets P that can be accommodated is variable according to the thickness of the component placed on the pallet P. However, there is an upper limit (10 sheets in the example of FIG. 2) in the variable range of the number of pallets P, and the number of pallets P is variable within this variable range.
  • each kind of parts accommodated in the pallet rack 61 in one setup operation in accordance with the change in the number of pallets P that can be accommodated in the pallet rack 61, each kind of parts accommodated in the pallet rack 61 in one setup operation.
  • the number of pallets P may be determined.
  • Such a configuration makes it possible to accommodate an appropriate number of pallets P in accordance with the change in the number of pallets P that can be accommodated in the pallet rack 61 in each setup operation, which contributes to the efficient setup operation.
  • step S210 when the number of vacant accommodation units S is equal to or more than a predetermined number, no more pallets P are allocated to the target setup work. However, step S210 may be omitted, and the pallet P may be allocated to the target setup work as long as the empty storage section S exists in the pallet rack 61.
  • the part for the substrate B of the type in which parts are cut off from the pallet rack 61 is accommodated in the pallet rack 61 during the production thereof.
  • a restriction may be added that the same setup as the accommodation in the pallet rack 61 is not performed. That is, as shown in FIG. 16, the parts of the types Cd and Ce used for the production of the substrate B3 are disconnected from the pallet rack 61 during the production of the substrate B3. Therefore, in the third example, the remaining components of the types Cd and Ce for the substrate B3 are accommodated in the pallet rack 61 in the same setup as the components of the type Cd for the substrate B4.
  • the types Cd and Ce for the substrate B3 are replenished when the substrate B3 is cut off during production of the substrate B3, and the components of the type Cd of the substrate B4 are prepared separately from this replenishment. It may be accommodated in the pallet rack 61. At this time, in the second setup, for example, seven pallets P of parts of type Cd may be accommodated instead of six.
  • the numerical values shown in FIG. 5 to FIG. 8 or FIG. 15 and FIG. 16 are merely examples. Therefore, in the operation example using rounding off, the decimal part may be rounded down instead of rounding off. Furthermore, if the number of specific types of pallets P obtained from the calculation result can not be accommodated in the pallet rack 61 depending on how to handle decimal places, the number of the specific types of pallets P is reduced by one. The subtraction process may be performed as appropriate. In short, while the result of simply calculating the number of pallets P based on the usage ratio may include the decimal part, the unit by which the pallet P can be accommodated in the pallet rack 61 is one by one. An appropriate operation may be added to the calculation result obtained based on the above, and the number of stored pallets P in the pallet rack 61 may be appropriately adjusted.
  • Component supply unit (component supply device) 61 ... pallet rack 8 ... setup support device (computer) 80: Setup support program 81: Calculation unit 82: Storage unit 9: Recording medium Is: Component supply information Iu: Component use information Ls: Component supply position P: Pallet S106, S107: Number determination processing S211, S212: Number determination processing S204 , S207 to S213 ... pallet determination processing

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Supply And Installment Of Electrical Components (AREA)

Abstract

その生産に必要となる全てのパレットＰを１回の段取り作業でパレットラック６１に収容できない基板Ｂ３を実行対象として枚数決定処理が実行される。具体的には、実行対象の基板Ｂ３の生産に必要となるパレットＰの枚数の部品の種類Ｃｄ、Ｃｅ毎の比率が部品供給情報Ｉｓおよび部品使用情報Ｉｕに基づき求められる。実行対象の基板Ｂ３の生産のために段取り作業でパレットラック６１に収容する部品の種類Ｃｄ、Ｃｅ毎のパレットの枚数が当該比率に従って決定される。これに従えば、枚数決定処理の実行対象となった基板Ｂ３の生産に用いられる各種類Ｃｄ、Ｃｅの部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。したがって、各種類Ｃｄ、Ｃｅの部品は、基板生産の実行に伴って概ね同じタイミングで部品供給部５から無くなる。よって、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となっている。

Description

段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体
　この発明は、部品を基板に実装する基板生産で用いられる部品供給装置に対して部品が載置されたパレットを収容する段取り作業を支援する技術に関する。
　従来、部品が載置されたパレットを収容可能なパレットラックを備え、パレットラックから部品供給位置にパレットを移動させることで部品を供給する部品供給装置が、基板に部品を実装する基板生産に用いられている。例えば特許文献１に示されるように、かかる部品供給装置を用いて基板生産を実行する場合、作業者は部品供給装置に対してパレットを収容する段取り作業を、基板生産の開始前に実行する必要がある。
特開２０１４－１７５３３１号公報
　ところで、部品供給装置に収容できるパレットの枚数には限りがある。そのため、基板生産で使用する全部品を、１回の段取り作業で部品供給装置に収容できない場合がある。このような場合、作業者は複数回の段取り作業を実行する必要がある。しかしながら、段取り作業が頻発すると作業者の負担が増大する。これに対して、特許文献１では、複数回の段取り作業を行う必要がある状況については特に考慮されていない。
　この発明は上記課題に鑑みなされたものであり、部品を基板に実装する基板生産で用いられる部品供給装置に対して部品が載置されたパレットを収容する段取り作業の頻度を抑えて作業者の負担を軽減可能とする技術の提供を目的とする。
　本発明に係る段取り支援装置は、部品が載置されたパレットを複数枚収容可能なパレットラックを備え、パレットラックから部品供給位置にパレットを移動させることで部品を供給する部品供給装置に対して、作業者がパレットラックへパレットを収容する段取り作業の実行態様を算出する算出部と、パレットにより供給可能な部品の個数を部品の種類毎に示す部品供給情報と、部品供給装置により供給された部品を基板に実装する基板生産計画における部品の使用個数を部品の種類毎に示す部品使用情報とを記憶する記憶部とを備え、算出部は、その生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない基板を実行対象として枚数決定処理を実行可能であり、枚数決定処理では、実行対象の基板の生産に必要となるパレットの枚数の部品の種類毎の比率を部品供給情報および部品使用情報に基づき求め、実行対象の基板の生産のために段取り作業でパレットラックに収容する部品の種類毎のパレットの枚数を比率に従って決定する。
　本発明に係る段取り支援方法は、部品が載置されたパレットを複数枚収容可能なパレットラックを備え、パレットラックから部品供給位置にパレットを移動させることで部品を供給する部品供給装置に対して、作業者がパレットラックへパレットを収容する段取り作業の実行態様を算出するために、パレットにより供給可能な部品の個数を部品の種類毎に示す部品供給情報と、部品供給装置により供給された部品を基板に実装する基板生産計画における部品の使用個数を部品の種類毎に示す部品使用情報とを取得する工程と、その生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない基板を実行対象として枚数決定処理を実行する工程とを備え、枚数決定処理では、実行対象の基板の生産に必要となるパレットの枚数の部品の種類毎の比率を部品供給情報および部品使用情報に基づき求め、実行対象の基板の生産のために段取り作業でパレットラックに収容する部品の種類毎のパレットの枚数を比率に従って決定する。
　本発明に係る段取り支援プログラムは、部品が載置されたパレットを複数枚収容可能なパレットラックを備え、パレットラックから部品供給位置にパレットを移動させることで部品を供給する部品供給装置に対して、作業者がパレットラックへパレットを収容する段取り作業の実行態様を算出するために、パレットにより供給可能な部品の個数を部品の種類毎に示す部品供給情報と、部品供給装置により供給された部品を基板に実装する基板生産計画における部品の使用個数を部品の種類毎に示す部品使用情報とを取得する工程と、その生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない基板を実行対象として枚数決定処理を実行する工程とをコンピューターに実行させ、枚数決定処理では、実行対象の基板の生産に必要となるパレットの枚数の部品の種類毎の比率を部品供給情報および部品使用情報に基づき求め、実行対象の基板の生産のために段取り作業でパレットラックに収容する部品の種類毎のパレットの枚数を比率に従って決定する。
　本発明に係る記録媒体は、上記の段取り支援プログラムをコンピューターにより読み出し可能に記録する。
　このように構成された本発明（段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体）では、その生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない基板を実行対象として枚数決定処理が実行される。具体的には、枚数決定処理では、実行対象の基板の生産に必要となるパレットの枚数の部品の種類毎の比率が部品供給情報および部品使用情報に基づき求められる。そして、実行対象の基板の生産のために段取り作業でパレットラックに収容する部品の種類毎のパレットの枚数が当該比率に従って決定される。かかる本発明に従えば、枚数決定処理の実行対象となった基板の生産に用いられる各種類の部品は、それぞれが使用される比率に応じた個数ずつパレットラックに収容されることとなる。したがって、各種類の部品は、基板生産の実行に伴って概ね同じタイミングで部品供給装置から無くなる。そのため、各種類の部品がばらばらのタイミングで無くなって、その度に段取り作業が生じる場合と比較して、段取り作業の発生頻度を抑えることができる。こうして、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となっている。
　また、基板生産計画は、単一種類の複数の基板を生産する計画を示し、算出部は、当該単一種類の複数枚の基板の生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない場合に、当該単一種類の複数枚の基板を実行対象として枚数決定処理を実行するように、段取り支援装置を構成しても良い。このように、単一種類の複数枚の基板を生産する場合においても、枚数決定処理を実行することで、その実行対象となった基板の生産に用いられる各種類の部品は、それぞれが使用される比率に応じた個数ずつパレットラックに収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
　また、基板生産計画は、複数の種類の基板を所定の枚数ずつ生産する計画を示し、算出部は、複数の種類の基板の生産に必要となる全てのパレットを１回の段取り作業でパレットラックに収容できない場合に、複数の種類の基板の全てを実行対象として枚数決定処理を実行するように、段取り支援装置を構成しても良い。このように複数の種類の基板を所定の枚数ずつ生産する場合においても、枚数決定処理を実行することで、その実行対象となった基板の生産に用いられる各種類の部品は、それぞれが使用される比率に応じた個数ずつパレットラックに収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
　また、基板生産計画は、複数の種類の基板を所定の枚数ずつ所定の生産順序に従って生産する計画を示し、算出部は、複数回の段取り作業のそれぞれでパレットラックに収容するパレットを生産順序に基づき決定するパレット決定処理を実行し、その生産に必要な全てのパレットを１回の段取り作業でパレットラックに収容できないとパレット決定処理で判断した種類の基板を実行対象として枚数決定処理を実行するように、段取り支援装置を構成しても良い。このように、複数の種類の基板を順番に生産する場合においても、枚数決定処理を実行することで、その実行対象となった基板の生産に用いられる各種類の部品は、それぞれが使用される比率に応じた個数ずつパレットラックに収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
　また、パレットラックは、パレットに載置される部品の厚みに応じて収容可能なパレットの枚数を可変であり、枚数決定処理では、パレットラックに収容可能なパレットの枚数の変更に応じて、１回の段取り作業でパレットラックに収容する部品の種類毎のパレットの枚数を決定するように、段取り支援装置を構成しても良い。かかる構成は、パレットラックに収容可能なパレットの枚数の変更に応じた適切な枚数のパレットを、各段取り作業で収容することを可能とし、効率的な段取り作業の実現に資する。
　本発明によれば、部品を基板に実装する基板生産で用いられる部品供給装置に対して部品が載置されたパレットを収容する段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
本発明に係る段取り支援装置に基づく段取り作業の適用対象の一例を模式的に示す平面図。 図１に例示した部品実装装置が備えるパレット交換機の構成および動作の一例を模式的に示した図。 段取り支援装置が備える電気的構成の一例を模式的に示したブロック図。 段取り支援装置が実行する段取り支援の第１例を示すフローチャート。 段取り支援の第１例における部品供給情報の具体例を示す図。 段取り支援の第１例における部品使用情報の具体例を示す図。 段取り支援の第１例で実行されるパレット枚数の算出結果の具体例を示す図。 段取り支援の第１例で実行される段取り態様の算出結果の具体例を示す図。 段取り支援の第１例における部品供給情報の別の具体例を示す図。 段取り支援の第１例における部品使用情報の別の具体例を示す図。 段取り支援の第１例で実行されるパレット枚数の算出結果の別の具体例を示す図。 段取り支援の第１例で実行される段取り態様の算出結果の別の具体例を示す図。 段取り支援の第２例の対象となる基板生産計画の具体例を示す図。 段取り支援装置が実行する段取り支援の第３例を示すフローチャート。 段取り支援の第３例の対象となる基板生産計画の具体例を示す図。 段取り支援の第３例で実行される段取り態様の算出結果の別の具体例を示す図。
　図１は本発明に係る段取り支援装置に基づく段取り作業の適用対象の一例を模式的に示す平面図である。図１および以下の図では、Ｘ方向（基板搬送方向）、Ｙ方向（前後方向）およびＺ方向（鉛直方向）を示す三次元の直交座標系を適宜示すこととする。表面実装機１は、基板搬送機構２によって搬入した基板Ｂに対して、ヘッドユニット３によって部品供給部４、５からの供給部品を実装する概略構成を備える。
　表面実装装置１では、基板搬送方向Ｘへ基板Ｂを搬送する基板搬送機構２が基台１１上に配置されている。基板搬送機構２は、基板搬送方向Ｘに延設された２本のコンベア２１を幅方向Ｙへ間隔を空けて配置した構成を具備する。２本のコンベア２１は、基板搬送方向Ｘの上流側（－Ｘ側）から搬入された基板Ｂを基板搬送方向Ｘの下流側（＋Ｘ側）へ搬送して、所定の実装作業位置（図１の基板Ｂの位置）で停止させる。なお、実装作業位置で停止した基板Ｂは、図示を省略する保持機構によって実装作業位置に固定される。さらに、２本のコンベア２１は、実装作業位置で部品実装を受けた基板Ｂを、実装作業位置から基板搬送方向Ｘの下流側（＋Ｘ側）へ搬出する。
　実装作業位置に固定された基板Ｂへの部品実装は、ヘッドユニット３が部品供給部４、５から供給される部品を基板Ｂへ移載することで実行される。ヘッドユニット３は、先端に吸着ノズルを有する複数の実装ヘッド３１を基板搬送方向Ｘに配置した構成を具備している。そして、ヘッドユニット３は、コンベア２１の上方でＸ方向およびＹ方向へ移動することで、吸着ノズルによって部品供給部４、５からの供給部品をピックアップして実装作業位置の基板Ｂへ移載する。このようなヘッドユニット３の移動は、次のような構成によって実行される。
　つまり、基台１１上には、Ｙ方向に延びるＹ軸固定レール７１と、Ｙ軸サーボモーター７２によって回転されるＹ軸ボールネジ軸７３とが設けられている。ヘッドユニット支持部材７４は、Ｙ軸固定レール７１に移動自在に支持されており、ヘッドユニット支持部材７４に設けられたナット部７５がＹ軸ボールネジ軸７３に螺合している。また、ヘッドユニット支持部材７４には、Ｘ方向に延びるＸ軸ガイド部材（図示省略）と、Ｘ軸サーボモーター７６によって回転されるＸ軸ボールネジ軸７７とが設けられている。ヘッドユニット３は、Ｘ軸ガイド部材に移動自在に支持されており、ヘッドユニット３に設けられたナット部（図示省略）がＸ軸ボールネジ軸７７に螺合している。
　そして、Ｙ軸サーボモーター７２が作動すると、ヘッドユニット支持部材７４に伴ってヘッドユニット３がＹ方向へ移動する。また、Ｘ軸サーボモーター７６が動作すると、ヘッドユニット３がヘッドユニット支持部材７４に対してＸ方向へ移動する。こうして、ヘッドユニット３は、部品供給部４、５の上方位置と実装作業位置の上方位置との間を移動して、部品のピックアップおよび移載を実行する。
　部品供給部４は、基板搬送機構２の前側（＋Ｙ側）に配置されている。部品供給部４は、複数のテープフィーダー４１をＸ方向に並べた構成を具備する。各テープフィーダー４１は、ＩＣ(Integrated Circuit)、トランジスター、コンデンサー等の比較的小型のチップ部品を所定間隔おきに収容したテープをリールから導出する構成を具備し、各テープフィーダー４１が間欠的に送り出す部品が、ヘッドユニット３によってピックアップされて、実装作業位置の基板Ｂへ移載される。
　部品供給部５は、基板搬送機構２の後側（－Ｙ側）に配置されている。図１に示す例では、２個の部品供給部５がＸ方向に並んでいるが、これらは互いに共通する構成を具備して同様の動作を行うものであるので、以下では、基本的に１個の部品供給部５について説明を行う。部品供給部５は、例えば特開２００６－１９８３７５号公報の部品供給装置と同様の構成を具備しており、ＱＦＰ(Quad Flat Package)、ＢＧＡ(Ball grid array)などの比較的大型のパッケージ部品を供給する。具体的には、部品供給部５は、複数枚のパレットＰを収容可能なパレット交換機６と、パレット交換機６と部品供給位置Ｌｓとの間でＹ方向にパレットＰを搬送するパレット搬送機構５１とを備える。そして、部品が載置されたパレットＰをパレット搬送機構５１によりパレット交換機６から部品供給位置Ｌｓまで引き出すことで、部品の供給が実行される。つまり、部品供給位置Ｌｓに引き出されたパレットＰ上の部品がヘッドユニット３によってピックアップされて、実装作業位置の基板Ｂへ移載される。
　ちなみに、パレットＰには、トレイＴを介して部品が載置される。このトレイＴには、複数のパッケージ部品が整列されており、パレットＰは、単一のあるいは複数のトレイＴを磁力等によって固定した状態で支持する構成を具備する。そして、この実施形態では、パレット交換機６によって、部品供給位置Ｌｓへ供給するパレットＰを交換することが可能となっている。
　図２は図１に例示した部品実装装置が備えるパレット交換機の構成および動作の一例を模式的に示した図である。同図に示すように、パレット交換機６は、それぞれがパレットＰを収容可能な複数の収容部ＳをＺ方向に積層したパレットラック６１を有する。なお、同図では、複数の収容部Ｓを区別するために、符号Ｓに「１」～「１０」までの整数が付されている（収容部Ｓ１～Ｓ１０）。収容部Ｓ１～Ｓ１０のそれぞれは、パレットＰを水平に保持した状態で収容するものであり、Ｙ方向の前側（＋Ｙ側）へ向く開口を介してパレットＰを挿脱することができる。さらに、パレット交換機６は、パレットラック６１を昇降させる昇降部６２を有する。したがって、昇降部６２によって複数の収容部Ｓ１～Ｓ１０をパレット搬送機構５１に対してＺ方向へ相対移動させることで、複数の収容部Ｓ１～Ｓ１０のうちの１個を、パレット搬送機構５１との間でパレットＰの受け渡しが可能となる挿脱位置Ｌｉに位置決めすることができる。
　続いて、パレット交換機６の動作の一例について、図２を用いて説明する。図２では、部品供給位置Ｌｓに引き出されていたパレットＰを収容部Ｓ１に戻す一方、収容部Ｓ３に収容されているパレットＰを部品供給位置Ｌｓに引き出すことで、パレットＰを交換する動作が例示されている。パレットＰの交換に際しては、引き出し中のパレットＰの収容部Ｓへの挿入に準備する挿入準備動作が実行される。つまり、図２の「挿入準備動作」の欄に示すように、引き出し中のパレットＰの挿入先となる収容部Ｓ１が挿脱位置Ｌｉに位置決めされる。続いて、図２の「挿入動作」の欄に示すように、挿脱位置Ｌｉに位置決めされた収容部Ｓ１に対して、パレット搬送機構５１がパレットＰを挿入する。この挿入動作が完了すると、収容部ＳからのパレットＰの引き出しに準備する引出準備動作が実行される。つまり、図２の「引出準備動作」の欄に示すように、次に引き出されるパレットＰが収容された収容部Ｓ３が挿脱位置Ｌｉに位置決めされる。続いて、図２の「引出動作」に示すように、挿脱位置Ｌｉに位置決めされた収容部Ｓ３から、パレット搬送機構５１がパレットＰを引き出す。こうして、パレットＰの交換が完了する。なお、図２では、収容部Ｓ１、Ｓ３の間におけるパレット交換を例示したが、これらと異なる収容部Ｓの間においても同様にパレット交換を実行できる。
　このようなパレット交換機６を備えた部品供給部５に対しては、作業者がパレットラック６１の各収容部ＳにパレットＰを収容する段取り作業を適宜実行する。そして、本実施形態では、この段取り作業を支援する段取り支援装置が設けられている。
　図３は段取り支援装置が備える電気的構成の一例を模式的に示したブロック図である。この段取り支援装置８は、コンピューターに段取り支援プログラム８０をインストールことで実現され、複数の収容部Ｓ１～Ｓ１０のそれぞれに収容すべきパレットＰを作業者に提示することで、段取り作業を支援する。段取り支援プログラム８０は、例えばＣＤ(Compact Disc)、ＤＶＤ(Digital Versatile Disc)あるいはＵＳＢ(Universal Serial Bus)メモリー等で構成された記録媒体９によって提供されてもよいし、インターネットサーバーからのダウンロードによって提供されてもよい。
　段取り支援装置８は、ＣＰＵ(Central Processing Unit)およびメモリーで構成されたプロセッサーである算出部８１と、ＨＤＤ(Hard Disk Drive)で構成された記憶部８２と、ディスプレイ８３とを備える。算出部８１は段取り支援に要する演算を実行する。記憶部８２は段取り支援に要する部品供給情報Ｉｓおよび部品使用情報Ｉｕといった各種情報を記憶する。ここで、部品供給情報Ｉｓは、１枚のパレットＰにより供給可能な部品の個数を部品の種類毎に示し、部品使用情報Ｉｕは、部品供給部５により供給された部品を基板Ｂに実装する基板生産計画における部品の使用個数を部品の種類毎に示す。これらの情報Ｉｓ、Ｉｕは、作業者によって予め記憶部８２に入力される。また、ディスプレイ８３は算出部８１が算出した段取り支援内容を表示する。
　図４は段取り支援装置が実行する段取り支援の第１例を示すフローチャートである。同図のフローチャートは、複数の種類Ｃａ、Ｃｂ（部品種）を基板Ｂに実装する動作を複数の基板Ｂに対して繰り返すことで、単一種類（基板種）の基板Ｂを複数枚生産する基板生産計画に対する段取り作業の支援に対応する。このフローチャートは、算出部８１によって段取り支援プログラム８０に基づき実行される。ここでは、図５～図８に示す具体例に基づき図４のフローチャートの動作を説明してから、図９～図１２に示す別の具体例に基づき図４のフローチャートの動作を説明する。
　図５は段取り支援の第１例における部品供給情報の具体例を示す図であり、図６は段取り支援の第１例における部品使用情報の具体例を示す図であり、図７は段取り支援の第１例で実行されるパレット枚数の算出結果の具体例を示す図であり、図８は段取り支援の第１例で実行される段取り態様の算出結果の具体例を示す図である。
　図４に示すように、ステップＳ１０１では、算出部８１が記憶部８２から部品供給情報Ｉｓおよび部品使用情報Ｉｕを読み出す。そして、算出部８１は、基板生産計画に必要なパレットＰの枚数を部品の種類毎に算出する（ステップＳ１０２）。図５に示すように、種類Ｃａの部品を１枚のパレットＰに載置できる個数は３０個であり、種類Ｃｂの部品を１枚のパレットＰに載置できる個数は１８個である。これに対して、図６に示すように、種類Ｃａの部品を基板生産計画で使用する個数は７０個であり、種類Ｃｂの部品を基板生産計画で使用する個数は９０個である。そのため、図７に示すように、基板生産計画に必要となる種類Ｃａの部品のパレットＰの枚数は、２．３枚（＝７０個／３０個）となる。この際、パレットＰは１枚単位で供給されるため、基板生産計画に必要となる当該パレットＰの枚数は３枚となる。また、基板生産計画に必要となる種類Ｃｂの部品のパレットの枚数は、５枚（＝９０個／１８個）となる。
　ステップＳ１０３では、算出部８１は、基板生産計画に必要な全パレットＰを１回の段取り作業でパレットラック６１に収容できるかを、ステップＳ１０２の算出結果に基づき判断する。ここの例では、基板生産計画で使用されるパレットＰの合計枚数は８枚（＝３枚＋５枚）であり、パレットラック６１に収容可能な最高枚数である１０枚以下であるため、算出部８１は、ステップＳ１０３で「ＹＥＳ」と判断してステップＳ１０４に進む。
　ステップＳ１０４では、算出部８１は、基板生産計画で使用される各種類Ｃａ、Ｃｂの部品のパレットＰを段取り作業で収容する収容部Ｓを、ステップＳ１０２での算出結果に基づき決定する（ステップＳ１０４）。その結果、算出部８１は、図８に示すように、種類Ｃａの部品が載置されたパレットＰを収容部Ｓ１～Ｓ３のそれぞれに１枚ずつ収容し、種類Ｃｂの部品が載置されたパレットＰを収容部Ｓ４～Ｓ８のそれぞれに１枚ずつ収容すると決定する。これによって、１回の段取り作業で、９０個の種類Ｃａの部品がパレットラック６１に収容され、９０個の種類Ｃｂの部品がパレットラック６１に収容されることとなる。そして、ディスプレイ８３がステップＳ１０４での決定内容を表示して（ステップＳ１０５）、図４の段取り支援が終了する。
　図９は段取り支援の第１例における部品供給情報の別の具体例を示す図であり、図１０は段取り支援の第１例における部品使用情報の別の具体例を示す図であり、図１１は段取り支援の第１例で実行されるパレット枚数の算出結果の別の具体例を示す図であり、図１２は段取り支援の第１例で実行される段取り態様の算出結果の別の具体例を示す図である。
　図４に示すように、ステップＳ１０１では、算出部８１が記憶部８２から部品供給情報Ｉｓおよび部品使用情報Ｉｕを読み出す。そして、算出部８１は、基板生産計画に必要なパレットＰの枚数を部品の種類毎に算出する。図９に示すように、種類Ｃａの部品をパレットＰに載置できる個数は３０個であり、種類Ｃｂの部品をパレットＰに載置できる個数は１８個である。これに対して、図１０に示すように、種類Ｃａの部品を基板生産計画で使用する個数は１８４個であり、種類Ｃｂの部品を基板生産計画で使用する個数は１４４個である。そのため、図１１に示すように、基板生産計画に必要となる種類Ｃａの部品のパレットＰの枚数は、６．１枚（＝１８４個／３０個）、すなわち７枚となる。また、基板生産計画に必要となる種類Ｃｂの部品のパレットの枚数は、８枚（＝１４４個／１８個）となる。
　ステップＳ１０３では、算出部８１は、基板生産計画に必要な全パレットＰを１回の段取り作業でパレットラック６１に収容できるかを、ステップＳ１０２の算出結果に基づき判断する。ここの例では、基板生産計画で使用されるパレットＰの合計枚数は１５枚（＝７枚＋８枚）であり、パレットラック６１に収容可能な最高枚数である１０枚より多いため、算出部８１は、ステップＳ１０３で「ＮＯ」と判断してステップＳ１０５に進む。
　ステップＳ１０６では、算出部８１は、基板生産計画に必要となるパレットＰの枚数の部品の種類毎の比率（使用比率）を算出する。すなわち、種類Ｃａの部品が載置されたパレットＰの枚数の使用比率は６．１／１４．１と算出され、種類Ｃｂの部品が載置されたパレットＰの枚数の使用比率は８／１４．１と算出される。なお、使用比率の計算では、パレットの枚数は、基板生産計画に要する部品の個数を、パレットＰに載置可能な部品の個数で除算した生の値が用いられる。
　ステップＳ１０７では、算出部８１は、パレットラック６１が有する１０個の収容部Ｓを、その使用比率に応じて各種類の部品のパレットＰに割り当てる。すなわち、種類Ｃａの部品が載置されたパレットＰについては、１０個×６．１／１４．１＝４枚を１回の段取り作業でパレットラック６１に収容すると決定し、その収容先を収容部Ｓ１～Ｓ４とする。これによって、複数回実行される段取り作業のそれぞれでは、１２０個の種類Ｃａの部品がパレットラック６１に収容されることとなる。また、種類Ｃｂの部品が載置されたパレットＰについては、１０個×８／１４．１＝６枚を１回の段取り作業でパレットラック６１に収容すると決定し、その収容先を収容部Ｓ５～Ｓ１０とする。これによって、複数回実行される段取り作業のそれぞれでは、１０８個の種類Ｃｂの部品がパレットラック６１に収容されることとなる。なお、ここの計算では、小数点以下を四捨五入した。そして、ディスプレイ８３がステップＳ１０７での決定内容を表示して（ステップＳ１０５）、図４の段取り支援が終了する。
　以上に説明した実施形態では、その生産に必要となる全てのパレットＰを１回の段取り作業でパレットラック６１に収容できない基板Ｂ（単一種類の複数枚の基板Ｂ）を実行対象として枚数決定処理が実行される（ステップＳ１０６、Ｓ１０７）。具体的には、枚数決定処理では、実行対象の基板Ｂの生産に必要となるパレットＰの枚数の部品の種類Ｃａ、Ｃｂ毎の比率が部品供給情報Ｉｓおよび部品使用情報Ｉｕに基づき求められる（ステップＳ１０６）。そして、実行対象の基板Ｂの生産のために段取り作業でパレットラック６１に収容する部品の種類Ｃａ、Ｃｂ毎のパレットの枚数が当該比率に従って決定される（ステップＳ１０７）。かかる実施形態に従えば、枚数決定処理の実行対象となった基板Ｂの生産に用いられる各種類Ｃａ、Ｃｂの部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。したがって、各種類Ｃａ、Ｃｂの部品は、基板生産の実行に伴って概ね同じタイミングで部品供給部５から無くなる。そのため、各種類の部品がばらばらのタイミングで無くなって、その度に段取り作業が生じる場合と比較して、段取り作業の発生頻度を抑えることができる。こうして、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となっている。
　特に、算出部８１は、基板生産計画に基づき生産される単一種類の複数枚の基板Ｂの生産に必要となる全てのパレットＰを１回の段取り作業でパレットラック６１に収容できない場合に、当該単一種類の複数枚の基板Ｂを実行対象として枚数決定処理を実行する。このように、単一種類の複数枚の基板Ｂを生産する場合において、枚数決定処理を実行することで、その実行対象となった基板Ｂの生産に用いられる各種類の部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
　図１３は段取り支援の第２例の対象となる基板生産計画の具体例を示す図である。段取り支援の第２例が第１例と異なるのは、複数の種類（基板種）の基板Ｂ１１、Ｂ１２を所定枚数ずつこの生産順序で生産する基板生産計画に対して実行される点であり、フローチャートは第１例の図４と基本的に共通する。ただし、基板生産計画の違いに起因して、ステップＳ１０６、Ｓ１０７の具体的動作が異なる。
　つまり、ステップＳ１０６では、算出部８１は、基板生産計画で生産を予定されている複数種類の基板Ｂ１１、Ｂ１２の全ての生産を完了するのに必要なパレット枚数の部品の種類毎の比率を算出する。具体的には、基板Ｂ１１、Ｂ１２の全ての生産に必要となるパレットＰの枚数は、１８枚（＝２＋４＋８＋４）となる。したがって、種類Ｃａの部品が載置されたパレットＰの枚数の使用比率は２／８と算出され、種類Ｃｂの部品が載置されたパレットＰの枚数の使用比率は４／１８と算出され、種類Ｃｃの部品が載置されたパレットＰの枚数の使用比率は８／１８と算出され、種類Ｃｄの部品が載置されたパレットＰの枚数の使用比率は４／１８と算出される。
　ステップＳ１０７では、算出部８１は、パレットラック６１の１０個の収容部Ｓ１～Ｓ１０を、その使用比率に応じて各種類の部品のパレットＰに割り当てる。その結果、収容部Ｓ１に対して、種類Ｃａの部品の１枚（＝１０×２／１８）のパレットＰが割り当てられ、収容部Ｓ２～Ｓ３に対して、種類Ｃｂの部品の２枚（＝１０×４／１８）のパレットＰが割り当てられ、収容部Ｓ４～Ｓ７に対して、種類Ｃｃの部品の４枚（＝１０×８／１８）のパレットＰが割り当てられ、収容部Ｓ８～Ｓ９に対して、種類Ｃｄの部品の２枚のパレットＰが割り当てられる。
　そして、こうして割り当てられたパレットＰの収容先がディスプレイ８３に表示され（ステップＳ１０５）、この表示結果に従って１回目の段取りが実行される。なお、基板生産の実行に伴って一部の部品が無くなった場合は、当該部品のパレットＰをパレットラック６１に適宜補充することで対応することもできる。
　以上に説明した実施形態では、基板生産計画で生産予定の複数の種類の基板Ｂ１１、Ｂ１２の全てを実行対象として枚数決定処理が実行される（ステップＳ１０６、Ｓ１０７）。具体的には、枚数決定処理では、実行対象の基板Ｂ１１、Ｂ１２の生産に必要となるパレットＰの枚数の部品の種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄ毎の比率が部品供給情報Ｉｓおよび部品使用情報Ｉｕに基づき求められる（ステップＳ１０６）。そして、基板Ｂ１１、Ｂ１２の生産のために段取り作業でパレットラック６１に収容する部品の種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄ毎のパレットの枚数が当該比率に従って決定される（ステップＳ１０７）。かかる実施形態に従えば、枚数決定処理の実行対象となった基板Ｂの生産に用いられる各種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄの部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となっている。
　図１４は段取り支援装置が実行する段取り支援の第３例を示すフローチャートである。同図のフローチャートは、算出部８１によって段取り支援プログラム８０に基づき実行される。図１５は段取り支援の第３例の対象となる基板生産計画の具体例を示す図であり、図１６は段取り支援の第３例で実行される段取り態様の算出結果の別の具体例を示す図である。段取り支援の第３例では、複数の種類（基板種）の基板Ｂ１、Ｂ２、Ｂ３、Ｂ４を所定枚数ずつこの生産順序で生産する基板生産計画に対する段取り作業の支援に対応する。具体的には、基板Ｂ１に対して複数の種類Ｃａ、Ｃｂ（部品種）の部品が実装され、基板Ｂ２に対して単一の種類Ｃｃの部品が実装され、基板Ｂ３に対して複数の種類Ｃｄ、Ｃｅの部品が実装され、基板Ｂ４に対して単一の種類Ｃｆの部品が実装される。
　図１４に示すように、ステップＳ２０１では、算出部８１が記憶部８２から部品供給情報Ｉｓおよび部品使用情報Ｉｕを読み出す。そして、算出部８１は、基板生産計画に必要なパレットＰの枚数を部品の種類毎に算出する（ステップＳ２０２）。図１５に示すように、種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄ、Ｃｅ、Ｃｆの部品をパレットＰに載置できる個数はそれぞれ３０個、１８個、１６個、１０個、１０個、２０個である。これに対して、種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄ、Ｃｅ、Ｃｆの部品を基板生産計画で使用する個数はそれぞれ６０個、５４個、４０個、８０個、４０個、１００個である。そのため、図１５に示すように、基板生産計画に必要となる種類Ｃａ、Ｃｂ、Ｃｃ、Ｃｄ、Ｃｅ、Ｃｆの部品のパレットＰの枚数はそれぞれ、２枚、３枚、３枚、８枚、４枚、５枚となる。
　そして、段取り作業の回数を示すパラメーターＭをゼロにリセットしてから（ステップＳ２０３）、算出部は、基板生産計画に必要な全パレットＰを１回の段取り作業でパレットラック６１に収容できるかを、ステップＳ２０２の算出結果に基づき判断する（ステップＳ２０４）。全パレットＰの収容が可能（ステップＳ２０４で「ＹＥＳ」）と判断されると、ステップＳ２０５に進んで、上述のステップＳ１０４と同様にして段取り作業での各パレットＰの収容先を決定する。そして、ディスプレイ８３がステップＳ１０４での決定内容を表示して（ステップＳ２０６）、図１４の段取り支援が終了する。
　一方、全パレットＰの収容ができない（ステップＳ２０４で「ＮＯ」）と判断されると、ステップＳ２０７に進む。図１５および図１６に示す具体例では、基板生産計画に必要となるパレットＰの枚数は２５枚であり、１０枚より多いため、ステップＳ２０４では「ＮＯ」と判断される。そして、ステップＳ２０７でパラメーターＭがインクリメントされる。
　ステップＳ２０８では、算出部８１は、段取り作業への割り当てが未決定のパレットＰのうち、最初に生産される基板Ｂに対応する全パレットＰをＭ回目の段取り作業でパレットラック６１に収容可能かを判断する。ここでは、パレットラック６１の１０個の収容部Ｓ１～Ｓ１０が空いているため、対象となる基板Ｂ１の生産に使用される種類Ｃａ、Ｃｂの部品の５枚のパレットＰはＭ回目の段取り作業で収容可能（ステップＳ２０８で「ＹＥＳ」）と判断される。したがって、ステップＳ２０９において、当該５枚のパレットＰがＭ回目（１回目）の段取り作業に割り当てられる。これによって、図１６に示すように、種類Ｃａの部品のパレットＰを、Ｍ回目（１回目）の段取り作業において収容部Ｓ１～Ｓ２に収容し、種類Ｃｂの部品のパレットＰを、Ｍ回目（１回目）の段取り作業において収容部Ｓ３～Ｓ５に収容すると決定されて、ステップＳ２０８に戻る。
　２回目のステップＳ２０８では、算出部８１は基板Ｂ２に対応する全パレットＰをＭ回目の段取り作業で収容可能かを判断する。ここでは、パレットラック６１の５個の収容部Ｓ６～Ｓ１０が空いているため、対象となる基板Ｂ２の生産に使用される種類Ｃｃの部品の３枚のパレットＰはＭ回目の段取り作業で収容可能（ステップＳ２０８で「ＹＥＳ」）と判断される。したがって、ステップＳ２０９において、当該３枚のパレットＰがＭ回目（１回目）の段取り作業に割り当てられる。これによって、図１６に示すように、種類Ｃｃの部品のパレットＰを、Ｍ回目（１回目）の段取り作業において収容部Ｓ６～Ｓ８に収容すると決定されて、ステップＳ２０８に戻る。
　３回目のステップＳ２０８では、算出部８１は基板Ｂ３に対応する全パレットＰをＭ回目の段取り作業で収容可能かを判断する。ここでは、基板Ｂ３に対応するパレットＰの枚数は、種類Ｃｄの部品のパレットＰの枚数（８枚）と、種類Ｃｅの部品のパレットＰの枚数（４枚）との合計である１２枚である。これに対して、パレットラック６１において空いている収容部Ｓ９、Ｓ１０の個数は２個であり、対象となるパレットＰの枚数（１２枚）より少ない。したがって、ステップＳ２０８では収容不能（ＮＯ）と判断されて、ステップＳ２１０に進む。
　ステップＳ２１０では、空きの収容部Ｓ９、１０の個数が所定個数（例えば３個）以上であるかが判断される。ここでは、空きの収容部Ｓ９、Ｓ１０の個数は２個であって３個未満であるので、ステップＳ２１０で「ＮＯ」と判断されて、ステップＳ２１３に進む。そして、ステップＳ２１３では、基板生産計画で使用される全パレットＰについて、段取り作業への割り当てが決定されたがか判断される。ここでは、基板Ｂ３、Ｂ４の生産に使用されるパレットＰについては段取り作業への割り当てが決定されていないため、ステップＳ２０４に戻る。
　ステップＳ２０４では、基板Ｂ３、Ｂ４の生産に使用される全パレットＰを１回の段取り作業で収容できないため、「ＮＯ」と判断される。そして、ステップＳ２０７でパラメーターＭがインクリメントされてから、ステップＳ２０８に進む。このステップＳ２０８では、算出部８１は基板Ｂ３に対応する全パレットＰをＭ回目の段取り作業で収容可能かを判断する。ここでは、基板Ｂ３に対応するパレットＰの枚数は１２枚であるのに対し、パレットラック６１において空いている収容部Ｓ１～Ｓ１０の個数は１０個であり、対象となるパレットＰの枚数（１２枚）より少ない。したがって、ステップＳ２０８では収容不能（ＮＯ）と判断されて、ステップＳ２１０に進む。
　ステップＳ２１０では、空きの収容部Ｓ１～１０の個数が所定個数（例えば３個）以上であるかが判断される。ここでは、空きの収容部Ｓ１～Ｓ１０の個数は１０個であって３個以上であるので、ステップＳ２１０で「ＹＥＳ」と判断されて、ステップＳ２１１に進む。ステップＳ２１１では、算出部８１は、対象となる基板Ｂ３の生産に必要となるパレットＰの枚数の部品の種類毎の比率（使用比率）を算出する。すなわち、種類Ｃｄの部品が載置されたパレットＰの枚数の使用比率は８／１２と算出され、種類Ｃｅの部品が載置されたパレットＰの枚数の使用比率は４／１２と算出される。
　ステップＳ２１２では、算出部８１は、パレットラック６１において空いている１０個の収容部Ｓ１～Ｓ１０を、その使用比率に応じて各種類の部品のパレットＰに割り当てる。ここでは、種類Ｃｄの部品が載置されたパレットＰとの枚数と、種類Ｃｅの部品が載置されたパレットＰの枚数との比が、８／１２：４／１２となるように、それぞれの収容先が決定される。その結果、Ｍ回目（２回目）の段取り作業では、種類Ｃｄの部品が載置された６枚のパレットＰを収容することとし、それらの収容先が収容部Ｓ１～Ｓ６に決定される。また、Ｍ回目（２回目）の段取り作業では、種類Ｃｅの部品が載置された３枚のパレットＰを収容することとし、それらの収容先が収容部Ｓ７～Ｓ９に決定される。
　続いてステップＳ２１３において、基板生産計画で使用される全パレットＰについて、段取り作業への割り当てが決定されたがか判断される。ここでは、基板Ｂ３の生産に使用される一部のパレットＰと、基板Ｂ４の生産に使用されるパレットＰについては段取り作業への割り当てが決定されていないため、ステップＳ２０４に戻る。残りのパレットＰは、基板Ｂ３の生産に使用される種類Ｃｄ、Ｃｅの３枚のパレットＰと、基板Ｂ４の生産に使用される種類Ｃｆの５枚のパレットＰである。しがって、ステップＳ２０４では、１回の段取り作業で残りのパレットＰを収容可能（ＹＥＳ）と判断されて、ステップＳ２０５に進み、上述のステップＳ１０４と同様にして段取り作業での各パレットＰの収容先を決定する。そして、ステップＳ２１３で、全パレットにつき段取り作業への割り当てが決定済み（ＹＥＳ）と判断され、ディスプレイ８３が図１６に示す決定内容を表示する（ステップＳ２０６）。こうして、図１４の段取り支援が終了する。
　以上に説明した実施形態では、その生産に必要となる全てのパレットＰを１回の段取り作業でパレットラック６１に収容できない基板Ｂ３を実行対象として枚数決定処理が実行される（ステップＳ２１１、Ｓ２１２）。具体的には、枚数決定処理では、実行対象の基板Ｂ３の生産に必要となるパレットＰの枚数の部品の種類Ｃｄ、Ｃｅ毎の比率が部品供給情報Ｉｓおよび部品使用情報Ｉｕに基づき求められる（ステップＳ２１１）。そして、実行対象の基板Ｂ３の生産のために段取り作業でパレットラック６１に収容する部品の種類Ｃｄ、Ｃｅ毎のパレットの枚数が当該比率に従って決定される（ステップＳ２１２）。かかる実施形態に従えば、枚数決定処理の実行対象となった基板Ｂ３の生産に用いられる各種類Ｃｄ、Ｃｅの部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。したがって、各種類Ｃｄ、Ｃｅの部品は、基板生産の実行に伴って概ね同じタイミングで部品供給部５から無くなる。そのため、各種類の部品がばらばらのタイミングで無くなって、その度に段取り作業が生じる場合と比較して、段取り作業の発生頻度を抑えることができる。こうして、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となっている。
　また、算出部８１は、複数回の段取り作業のそれぞれでパレットラック６１に収容するパレットＰを生産順序に基づき決定するパレット決定処理を実行する（ステップＳ２０４、Ｓ２０７～Ｓ２１３）。そして、その生産に必要な全てのパレットＰを１回の段取り作業でパレットラック６１に収容できないとパレット決定処理で判断した種類Ｃｄ、Ｃｅの基板Ｂ３を実行対象として枚数決定処理を実行する。このように、複数の種類の基板Ｂ１～Ｂ４を順番に生産する場合においても、枚数決定処理を実行することで、その実行対象となった基板Ｂ３の生産に用いられる各種類Ｃｄ、Ｃｅの部品は、それぞれが使用される比率に応じた個数ずつパレットラック６１に収容されることとなる。その結果、段取り作業の頻度を抑えて作業者の負担を軽減することが可能となる。
　このように本実施形態では、段取り支援装置８が本発明の「段取り支援装置」の一例に相当し、算出部８１が本発明「算出部」の一例に相当し、記憶部８２が本発明の「記憶部」の一例に相当し、部品供給部５が本発明の「部品供給装置」の一例に相当し、パレットラック６１が本発明の「パレットラック」の一例に相当し、パレットＰが本発明の「パレット」の一例に相当し、部品供給位置Ｌｓが本発明の「部品供給位置」の一例に相当し、部品供給情報Ｉｓが本発明の「部品供給情報」の一例に相当し、部品使用情報Ｉｕが本発明の「部品使用情報」の一例に相当し、ステップＳ１０６、Ｓ１０７あるいはステップＳ２１１、Ｓ２１２が本発明の「枚数決定処理」の一例に相当し、ステップＳ２０４、Ｓ２０７～Ｓ２１３が本発明の「パレット決定処理」の一例に相当し、段取り支援装置８が本発明の「コンピューター」の一例に相当し、段取り支援プログラム８０が本発明の「段取り支援プログラム」の一例に相当し、記録媒体９が本発明の「記録媒体」の一例に相当する。
　なお、本発明は上記実施形態に限定されるものではなく、その趣旨を逸脱しない限りにおいて上述したものに対して種々の変更を加えることが可能である。例えば、パレットラック６１に収容可能なパレットＰの枚数は１０枚に限られない。つまり、パレットラック６１は、複数枚のパレットＰを収容可能なものであればよい。
　また、パレットラック６１の具体的な構成も適宜変更が可能である。例えば、パレットＰの部品が所定より厚い場合には、隣接する２個の収容部Ｓの間の平板を取り外して、これら２個の収容部Ｓを１個の収容部Ｓとして使用できるように、パレットラック６１を構成することもできる。つまり、かかるパレットラック６１は、パレットＰに載置される部品の厚みに応じて収容可能なパレットＰの枚数が可変となっている。ただし、パレットＰの枚数の可変範囲には上限（図２の例では１０枚）があり、この可変範囲内においてパレットＰの枚数が可変である。このようなパレットＰを用いる場合には、枚数決定処理では、パレットラック６１に収容可能なパレットＰの枚数の変更に応じて、１回の段取り作業でパレットラック６１に収容する部品の種類毎のパレットＰの枚数を決定してもよい。かかる構成は、パレットラック６１に収容可能なパレットＰの枚数の変更に応じた適切な枚数のパレットＰを、各段取り作業で収容することを可能とし、効率的な段取り作業の実現に資する。
　また、図４あるいは図１４のフローチャートに適宜変更を加えても構わない。例えば、図１４のフローチャートでは、ステップＳ２１０において、空き収容部Ｓの個数が所定以上である場合には、対象となる段取り作業にそれ以上のパレットＰを割り当てない。しかしながら、ステップＳ２１０を省略して、パレットラック６１に空きの収容部Ｓが存在する限り、対象となる段取り作業にパレットＰを割り当てるように構成しても良い。
　あるいは、図１４の例、すなわち第３例において、その生産途中でパレットラック６１から部品が切れる種類の基板Ｂ用の部品のパレットラック６１への収容は、他の種類の基板Ｂ用の部品のパレットラック６１への収容と同じ段取りで行わないという制限を加えてもよい。つまり、図１６に示すように、基板Ｂ３の生産に用いられる種類Ｃｄ、Ｃｅの部品は、基板Ｂ３の生産途中でパレットラック６１から切れる。そこで、第３例では、基板Ｂ３用の種類Ｃｄ、Ｃｅの残りの部品を、基板Ｂ４用の種類Ｃｄの部品と同じ段取りでパレットラック６１に収容していた。これに対して、基板Ｂ３用の種類Ｃｄ、Ｃｅについては、基板Ｂ３の生産途中で切れた際に残りを補充するようにし、基板Ｂ４の種類Ｃｄの部品は、この補充とは別の段取りでパレットラック６１に収容してもよい。この際、２回目の段取りでは、例えば種類Ｃｄの部品のパレットＰを６枚ではなく７枚収容してもよい。
　また、図５～図８あるいは図１５、図１６に示した数値は一例に過ぎないことは言うまでも無い。したがって、四捨五入を用いた演算例において、四捨五入に代えて小数点以下を切り捨てるようにしても構わない。さらに言えば、小数点以下の取り扱い方によって、演算結果から求められた特定種類のパレットＰの全枚数がパレットラック６１に収容しきれない場合では、当該特定種類のパレットＰの枚数を１枚減らすといった減算処理を適宜実行しても良い。要するに、使用比率に基づきパレットＰの枚数を単純に算出した結果は小数点以下を含む場合があるのに対して、パレットラック６１にパレットＰを収容できる単位は１枚ずつであるため、使用比率に基づき求めた算出結果に適当な操作を加えて、パレットラック６１へのパレットＰの収容枚数を適宜調整すればよい。
　５…部品供給部（部品供給装置）
　６１…パレットラック
　８…段取り支援装置（コンピューター）
　８０…段取り支援プログラム
　８１…算出部
　８２…記憶部
　９…記録媒体
　Ｉｓ…部品供給情報
　Ｉｕ…部品使用情報
　Ｌｓ…部品供給位置
　Ｐ…パレット
　Ｓ１０６、Ｓ１０７…枚数決定処理
　Ｓ２１１、Ｓ２１２…枚数決定処理
　Ｓ２０４、Ｓ２０７～Ｓ２１３…パレット決定処理

Claims (8)

  1. 　部品が載置されたパレットを複数枚収容可能なパレットラックを備え、前記パレットラックから部品供給位置に前記パレットを移動させることで前記部品を供給する部品供給装置に対して、作業者が前記パレットラックへ前記パレットを収容する段取り作業の実行態様を算出する算出部と、
    　前記パレットにより供給可能な前記部品の個数を前記部品の種類毎に示す部品供給情報と、前記部品供給装置により供給された前記部品を基板に実装する基板生産計画における前記部品の使用個数を前記部品の種類毎に示す部品使用情報とを記憶する記憶部と
    を備え、
    　前記算出部は、その生産に必要となる全てのパレットを１回の段取り作業で前記パレットラックに収容できない基板を実行対象として枚数決定処理を実行可能であり、
    　前記枚数決定処理では、前記実行対象の基板の生産に必要となる前記パレットの枚数の前記部品の種類毎の比率を前記部品供給情報および前記部品使用情報に基づき求め、前記実行対象の基板の生産のために段取り作業で前記パレットラックに収容する前記部品の種類毎の前記パレットの枚数を前記比率に従って決定する段取り支援装置。
  2. 　　前記基板生産計画は、単一種類の複数の基板を生産する計画を示し、
    　前記算出部は、当該単一種類の複数枚の基板の生産に必要となる全てのパレットを１回の段取り作業で前記パレットラックに収容できない場合に、当該単一種類の複数枚の基板を前記実行対象として前記枚数決定処理を実行する請求項１に記載の段取り支援装置。
  3. 　前記基板生産計画は、複数の種類の基板を所定の枚数ずつ生産する計画を示し、
    　前記算出部は、前記複数の種類の基板の生産に必要となる全てのパレットを１回の段取り作業で前記パレットラックに収容できない場合に、前記複数の種類の基板の全てを前記実行対象として前記枚数決定処理を実行する請求項１に記載の段取り支援装置。
  4. 　前記基板生産計画は、複数の種類の基板を所定の枚数ずつ所定の生産順序に従って生産する計画を示し、
    　前記算出部は、複数回の段取り作業のそれぞれで前記パレットラックに収容する前記パレットを前記生産順序に基づき決定するパレット決定処理を実行し、その生産に必要な全ての前記パレットを１回の段取り作業で前記パレットラックに収容できないと前記パレット決定処理で判断した種類の基板を前記実行対象として前記枚数決定処理を実行する請求項１に記載の段取り支援装置。
  5. 　前記パレットラックは、前記パレットに載置される前記部品の厚みに応じて収容可能な前記パレットの枚数を可変であり、
    　前記枚数決定処理では、前記パレットラックに収容可能な前記パレットの枚数の変更に応じて、１回の段取り作業で前記パレットラックに収容する前記部品の種類毎の前記パレットの枚数を決定する請求項１ないし４のいずれか一項に記載の段取り支援装置。
  6. 　部品が載置されたパレットを複数枚収容可能なパレットラックを備え、前記パレットラックから部品供給位置に前記パレットを移動させることで前記部品を供給する部品供給装置に対して、作業者が前記パレットラックへ前記パレットを収容する段取り作業の実行態様を算出するために、前記パレットにより供給可能な前記部品の個数を前記部品の種類毎に示す部品供給情報と、前記部品供給装置により供給された前記部品を基板に実装する基板生産計画における前記部品の使用個数を前記部品の種類毎に示す部品使用情報とを取得する工程と、
    　その生産に必要となる全てのパレットを１回の段取り作業で前記パレットラックに収容できない基板を実行対象として枚数決定処理を実行する工程と
    を備え、
    　前記枚数決定処理では、前記実行対象の基板の生産に必要となる前記パレットの枚数の前記部品の種類毎の比率を前記部品供給情報および前記部品使用情報に基づき求め、前記実行対象の基板の生産のために段取り作業で前記パレットラックに収容する前記部品の種類毎の前記パレットの枚数を前記比率に従って決定する段取り支援方法。
  7. 　部品が載置されたパレットを複数枚収容可能なパレットラックを備え、前記パレットラックから部品供給位置に前記パレットを移動させることで前記部品を供給する部品供給装置に対して、作業者が前記パレットラックへ前記パレットを収容する段取り作業の実行態様を算出するために、前記パレットにより供給可能な前記部品の個数を前記部品の種類毎に示す部品供給情報と、前記部品供給装置により供給された前記部品を基板に実装する基板生産計画における前記部品の使用個数を前記部品の種類毎に示す部品使用情報とを取得する工程と、
    　その生産に必要となる全てのパレットを１回の段取り作業で前記パレットラックに収容できない基板を実行対象として枚数決定処理を実行する工程と
    をコンピューターに実行させ、
    　前記枚数決定処理では、前記実行対象の基板の生産に必要となる前記パレットの枚数の前記部品の種類毎の比率を前記部品供給情報および前記部品使用情報に基づき求め、前記実行対象の基板の生産のために段取り作業で前記パレットラックに収容する前記部品の種類毎の前記パレットの枚数を前記比率に従って決定する段取り支援プログラム。
  8. 　請求項７に記載の段取り支援プログラムをコンピューターにより読み出し可能に記録した記録媒体。
PCT/JP2017/029520 2017-08-17 2017-08-17 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体 Ceased WO2019035196A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2019536391A JP6862557B2 (ja) 2017-08-17 2017-08-17 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体
PCT/JP2017/029520 WO2019035196A1 (ja) 2017-08-17 2017-08-17 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体
CN201780091803.4A CN110731130B (zh) 2017-08-17 2017-08-17 换产调整辅助装置、换产调整辅助方法及记录介质

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2017/029520 WO2019035196A1 (ja) 2017-08-17 2017-08-17 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体

Publications (1)

Publication Number Publication Date
WO2019035196A1 true WO2019035196A1 (ja) 2019-02-21

Family

ID=65361912

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/029520 Ceased WO2019035196A1 (ja) 2017-08-17 2017-08-17 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体

Country Status (3)

Country Link
JP (1) JP6862557B2 (ja)
CN (1) CN110731130B (ja)
WO (1) WO2019035196A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023044405A (ja) * 2021-09-17 2023-03-30 Juki株式会社 演算装置及びトレイの配置方法

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7617573B2 (ja) * 2020-05-01 2025-01-20 パナソニックＩｐマネジメント株式会社 生産管理装置および生産管理方法
EP4243587A4 (en) * 2020-11-06 2023-12-27 Fuji Corporation COMPONENT ASSEMBLY SYSTEM

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000223889A (ja) * 1999-02-03 2000-08-11 Matsushita Electric Ind Co Ltd 電子部品の実装方法
JP2008066405A (ja) * 2006-09-05 2008-03-21 Yamaha Motor Co Ltd 実装機の部品割付方法および部品割付装置、実装機
JP2014175331A (ja) * 2013-03-06 2014-09-22 Yamaha Motor Co Ltd 電子部品実装装置の部品供給方法および電子部品実装装置用部品供給装置
JP2016025185A (ja) * 2014-07-18 2016-02-08 パナソニックＩｐマネジメント株式会社 部品実装方法および部品実装装置
JP2016031958A (ja) * 2014-07-28 2016-03-07 富士機械製造株式会社 部品収納具の組合せ決定方法、および部品実装機の部品装着方法
WO2016103472A1 (ja) * 2014-12-26 2016-06-30 富士機械製造株式会社 電子部品供給システム

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3863635B2 (ja) * 1997-05-29 2006-12-27 山形カシオ株式会社 トレイ供給装置のパレット数設定装置及び方法並びにトレイ供給装置のパレット数設定プログラムを記録した記録媒体
JP4594041B2 (ja) * 2004-11-11 2010-12-08 パナソニック株式会社 部品実装方法
JP5535032B2 (ja) * 2010-10-27 2014-07-02 株式会社日立ハイテクインスツルメンツ 部品装着システム、部品装着設定装置、部品装着設定プログラム、及び部品装着方法
EP3232757B1 (en) * 2014-12-12 2022-08-31 FUJI Corporation Apparatus and method for automatically detecting tape
CN107006144B (zh) * 2015-04-23 2019-05-17 雅马哈发动机株式会社 元件安装机、元件安装机的控制方法、记录介质、元件安装系统

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000223889A (ja) * 1999-02-03 2000-08-11 Matsushita Electric Ind Co Ltd 電子部品の実装方法
JP2008066405A (ja) * 2006-09-05 2008-03-21 Yamaha Motor Co Ltd 実装機の部品割付方法および部品割付装置、実装機
JP2014175331A (ja) * 2013-03-06 2014-09-22 Yamaha Motor Co Ltd 電子部品実装装置の部品供給方法および電子部品実装装置用部品供給装置
JP2016025185A (ja) * 2014-07-18 2016-02-08 パナソニックＩｐマネジメント株式会社 部品実装方法および部品実装装置
JP2016031958A (ja) * 2014-07-28 2016-03-07 富士機械製造株式会社 部品収納具の組合せ決定方法、および部品実装機の部品装着方法
WO2016103472A1 (ja) * 2014-12-26 2016-06-30 富士機械製造株式会社 電子部品供給システム

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023044405A (ja) * 2021-09-17 2023-03-30 Juki株式会社 演算装置及びトレイの配置方法
JP7784259B2 (ja) 2021-09-17 2025-12-11 Juki株式会社 演算装置及びトレイの配置方法

Also Published As

Publication number Publication date
CN110731130B (zh) 2021-03-26
JPWO2019035196A1 (ja) 2020-02-27
JP6862557B2 (ja) 2021-04-21
CN110731130A (zh) 2020-01-24

Similar Documents

Publication Publication Date Title
JP6266621B2 (ja) 準備作業支援システム
JP5751584B2 (ja) 電子部品実装装置
JP5955971B2 (ja) 生産順序最適化方法および生産順序最適化システム
JP4728278B2 (ja) 部品実装機停止時間導出方法
CN103636300B (zh) 电子电路元件安装系统
JP4996634B2 (ja) 実装条件決定方法および実装条件決定装置
JP6862557B2 (ja) 段取り支援装置、段取り支援方法、段取り支援プログラム、記録媒体
US20060229758A1 (en) Method for optimization of an order for component mounting and apparatus for optimization of an order for component mounting
EP3634098B1 (en) Mounting order determination device, mounting order examination device, mounting order determination method, and mounting order examination method
JP4995845B2 (ja) 実装条件決定方法
JP3516600B2 (ja) 配列データ最適化方法、最適化装置、部品実装機、及び配列データ最適化プログラムを記録した、コンピュータ読み取り可能な記録媒体
JP5665647B2 (ja) 部品供給装置
JP2014175331A (ja) 電子部品実装装置の部品供給方法および電子部品実装装置用部品供給装置
JP6285222B2 (ja) 支援装置
JP2017050473A (ja) 支援装置
JP5038970B2 (ja) 実装条件決定方法、実装条件決定装置、部品実装方法、部品実装機およびプログラム
JP4995848B2 (ja) 実装条件決定方法
JP4887328B2 (ja) 実装条件決定方法
JP4644162B2 (ja) 段取データ群作成方法
JP5606172B2 (ja) 電子部品実装装置の実装方法、及び電子部品実装装置
JP7478312B2 (ja) 部品入庫支援装置、部品入庫支援方法、部品入庫支援プログラムおよび記録媒体
EP3637970A1 (en) Component mounting machine
JP6091167B2 (ja) フィーダ段取支援装置、フィーダ段取支援方法、フィーダ段取支援プログラム、記録媒体
JP6698213B2 (ja) ウエハ供給装置
JP7784259B2 (ja) 演算装置及びトレイの配置方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17921743

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2019536391

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 17921743

Country of ref document: EP

Kind code of ref document: A1
