WO2017154640A1 - 画像表示装置、方法およびプログラム - Google Patents

画像表示装置、方法およびプログラム Download PDF

Info

Publication number
WO2017154640A1
WO2017154640A1 PCT/JP2017/007502 JP2017007502W WO2017154640A1 WO 2017154640 A1 WO2017154640 A1 WO 2017154640A1 JP 2017007502 W JP2017007502 W JP 2017007502W WO 2017154640 A1 WO2017154640 A1 WO 2017154640A1
Authority
WO
WIPO (PCT)
Prior art keywords
common
images
medical images
area
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2017/007502
Other languages
English (en)
French (fr)
Inventor
元中 李
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fujifilm Corp
Original Assignee
Fujifilm Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fujifilm Corp filed Critical Fujifilm Corp
Publication of WO2017154640A1 publication Critical patent/WO2017154640A1/ja
Priority to US16/046,264 priority Critical patent/US10307124B2/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T3/00—Geometric image transformations in the plane of the image
    • G06T3/40—Scaling of whole images or parts thereof, e.g. expanding or contracting
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B6/00—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment
    • A61B6/46—Arrangements for interfacing with the operator or the patient
    • A61B6/461—Displaying means of special interest
    • A61B6/463—Displaying means of special interest characterised by displaying multiple images or images and diagnostic data on one display
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T7/00—Image analysis
    • G06T7/30—Determination of transform parameters for the alignment of images, i.e. image registration
    • G06T7/33—Determination of transform parameters for the alignment of images, i.e. image registration using feature-based methods
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T7/00—Image analysis
    • G06T7/50—Depth or shape recovery
    • G06T7/55—Depth or shape recovery from multiple images
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V10/00—Arrangements for image or video recognition or understanding
    • G06V10/20—Image preprocessing
    • G06V10/25—Determination of region of interest [ROI] or a volume of interest [VOI]
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V10/00—Arrangements for image or video recognition or understanding
    • G06V10/20—Image preprocessing
    • G06V10/28—Quantising the image, e.g. histogram thresholding for discrimination between background and foreground patterns
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V10/00—Arrangements for image or video recognition or understanding
    • G06V10/40—Extraction of image or video features
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V10/00—Arrangements for image or video recognition or understanding
    • G06V10/70—Arrangements for image or video recognition or understanding using pattern recognition or machine learning
    • G06V10/74—Image or video pattern matching; Proximity measures in feature spaces
    • G06V10/75—Organisation of the matching processes, e.g. simultaneous or sequential comparisons of image or video features; Coarse-fine approaches, e.g. multi-scale approaches; using context analysis; Selection of dictionaries
    • G06V10/757—Matching configurations of points or features
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B6/00—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment
    • A61B6/50—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment specially adapted for specific body parts; specially adapted for specific clinical applications
    • A61B6/503—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment specially adapted for specific body parts; specially adapted for specific clinical applications for diagnosis of the heart
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61B—DIAGNOSIS; SURGERY; IDENTIFICATION
    • A61B6/00—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment
    • A61B6/50—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment specially adapted for specific body parts; specially adapted for specific clinical applications
    • A61B6/505—Apparatus or devices for radiation diagnosis; Apparatus or devices for radiation diagnosis combined with radiation therapy equipment specially adapted for specific body parts; specially adapted for specific clinical applications for diagnosis of bone
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T2207/00—Indexing scheme for image analysis or image enhancement
    • G06T2207/10—Image acquisition modality
    • G06T2207/10072—Tomographic images
    • G06T2207/10081—Computed x-ray tomography [CT]
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T2207/00—Indexing scheme for image analysis or image enhancement
    • G06T2207/20—Special algorithmic details
    • G06T2207/20112—Image segmentation details
    • G06T2207/20164—Salient point detection; Corner detection
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T2207/00—Indexing scheme for image analysis or image enhancement
    • G06T2207/30—Subject of image; Context of image processing
    • G06T2207/30004—Biomedical image processing
    • G06T2207/30008—Bone
    • G06T2207/30012—Spine; Backbone
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T2207/00—Indexing scheme for image analysis or image enhancement
    • G06T2207/30—Subject of image; Context of image processing
    • G06T2207/30004—Biomedical image processing
    • G06T2207/30048—Heart; Cardiac
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06T—IMAGE DATA PROCESSING OR GENERATION, IN GENERAL
    • G06T2207/00—Indexing scheme for image analysis or image enhancement
    • G06T2207/30—Subject of image; Context of image processing
    • G06T2207/30004—Biomedical image processing
    • G06T2207/30061—Lung
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V10/00—Arrangements for image or video recognition or understanding
    • G06V10/70—Arrangements for image or video recognition or understanding using pattern recognition or machine learning
    • G06V10/74—Image or video pattern matching; Proximity measures in feature spaces
    • G06V10/75—Organisation of the matching processes, e.g. simultaneous or sequential comparisons of image or video features; Coarse-fine approaches, e.g. multi-scale approaches; using context analysis; Selection of dictionaries
    • G06V10/759—Region-based matching
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06V—IMAGE OR VIDEO RECOGNITION OR UNDERSTANDING
    • G06V2201/00—Indexing scheme relating to image or video recognition or understanding
    • G06V2201/03—Recognition of patterns in medical or anatomical images

Definitions

  • the present invention relates to an image display apparatus, method, and program for displaying a plurality of images for comparison.
  • X-ray CT Computed Tomography
  • ultrasound US
  • MRI Magnetic Resonance Imaging
  • PET PET
  • SPET Single-Photon Emission Tomography
  • comparative interpretation has been conventionally performed in which a plurality of medical images are displayed on a display device such as a liquid crystal display, and interpretation is performed while comparing the images. For example, the current and past medical images of the subject are displayed and comparatively interpreted, thereby confirming the degree of progression of the lesion or detecting an abnormality at an early stage.
  • a technique for displaying a medical image on a display device has been proposed to facilitate such comparative interpretation.
  • Patent Document 1 sets an enlargement ratio at which the sizes of common imaging parts are equal for two medical images for comparative interpretation, and displays the two medical images enlarged and reduced by the set enlargement ratio.
  • a technique has been proposed.
  • the subject When acquiring the medical image for performing the above-described comparative interpretation, the subject is imaged so that the region to be subjected to the comparative interpretation is included.
  • the cervical vertebra when comparative interpretation is performed using a CT image of an axial cross section with the cervical spine as the subject, the cervical vertebra is not always located at the center of the image, and the cervical vertebra may be included at a position shifted from the center of the image.
  • the size of the cervical spine region included in the image may differ between images.
  • the CT image may or may not include the subject's shoulder.
  • the present invention has been made in view of the above circumstances, and an object thereof is to make it possible to effectively view a plurality of medical images to be subjected to comparative interpretation.
  • An image display device includes an image acquisition unit that acquires a plurality of medical images; A common area determining means for determining a common area that exists in common among a plurality of medical images; An enlargement ratio determining means for determining an enlargement ratio for displaying a plurality of common areas with the same size for a plurality of medical images for each of the plurality of medical images; And a display control unit that applies the determined enlargement ratio to the plurality of common areas and displays images of the plurality of common areas after the enlargement ratio is applied to the display unit.
  • the enlargement ratio determined for a plurality of medical images is 1, the enlargement ratio of one medical image is 1, and if the common area of the other medical images is enlarged / reduced by the enlargement ratio determined for each medical image, Even without scaling, the common area of all medical images has the same size. “Applying the enlargement ratio” includes not enlarging or reducing the common area of the medical image as in the case where the enlargement ratio is 1.
  • the common area determining means determines the common area by extracting feature points from a plurality of medical images and performing matching using the feature points between the plurality of medical images. You may do.
  • the common area determining unit extracts an anatomical area common to the plurality of medical images from the plurality of medical images, and the common area is determined based on the extracted anatomical areas. May be determined.
  • Anatomical region means a partial region of the human body, such as a specific organ of a subject, a specific bone, and a contour representing the surface of the skin included in the medical image.
  • the common region determination unit extracts one anatomical region from each of the plurality of medical images when the plurality of anatomical regions exist in each of the plurality of medical images.
  • the common area determination unit extracts at least a part of the subject area from each of the plurality of medical images, and at least a part of the subject area between the plurality of medical images.
  • the common area may be determined by aligning the areas.
  • the common area determination means may perform alignment by binarizing each of a plurality of medical images.
  • Subject area is an area where a subject to be imaged exists in a medical image.
  • the common area determining means may determine the common area by matching the actual sizes of a plurality of medical images.
  • the common area determining unit may match the actual size based on the information about the distance between the centers of adjacent pixels assigned to each of the plurality of medical images.
  • Machine actual size means to enlarge / reduce the medical image so that the line segments having the same length (the same number of pixels) are actually the same length in each of the plurality of medical images. means. Specifically, the actual sizes may be matched based on the distance between the centers of adjacent pixels.
  • the display control means may display an image of a rectangular area including the common area on the display means.
  • An image of a rectangular area including a common area means an image of a rectangular area including the common area. Note that the common area does not need to be completely included in the interior, and an image that does not include a part of the common area may be used as long as the observation is not affected. Further, as long as the common area is included therein, the image may be an image circumscribing the common area, or may be an image obtained by enlarging or reducing the rectangular area circumscribing the common area with a predetermined margin. .
  • the display control means may display images of a plurality of common areas after the enlargement ratio is applied.
  • the display control means may switch and display images of a plurality of common areas after the enlargement ratio is applied.
  • the switching display may switch a plurality of common areas according to an instruction from the outside, or may switch images of a plurality of common areas at a constant time interval.
  • the image display device may further include image processing means for performing image processing for matching the image quality with respect to the images in the plurality of common areas.
  • An image display method acquires a plurality of medical images, Determine a common area that exists in common between multiple medical images, Determining an enlargement ratio for displaying a plurality of common areas of a plurality of medical images at the same size for each of the plurality of medical images; The magnification ratio determined for the plurality of common areas is applied, and the images of the plurality of common areas after the magnification ratio is applied are displayed on the display means.
  • the image display method according to the present invention may be provided as a program for causing a computer to execute the image display method.
  • a common area that exists in common among a plurality of medical images is determined, and an enlargement ratio for displaying the plurality of common areas of the plurality of medical images with the same size is set for each of the plurality of medical images.
  • the determined enlargement ratio is applied to the plurality of common areas, and the plurality of common areas after the application of the enlargement ratio is displayed on the display means. For this reason, even if the user does not perform any processing, a common area of the same size for a plurality of medical images is displayed on the display means. Therefore, it is possible to effectively view a plurality of medical images to be subjected to comparative interpretation.
  • 1 is a hardware configuration diagram showing an outline of a diagnosis support system to which an image display device according to a first embodiment of the present invention is applied.
  • 1 is a schematic block diagram showing the configuration of an image display device according to a first embodiment. Diagram showing the result of feature point detection and matching The figure for demonstrating determination of the nearest edge part in 1st Embodiment The figure which shows the tentative top, bottom, left and right edges set in the tomographic image The figure which shows the common area
  • the figure for demonstrating the determination of the nearest edge part in 2nd Embodiment The figure which shows the common area
  • the figure which shows the tomographic image in which the binarization process was performed in 4th Embodiment The schematic block diagram which shows the structure of the image display apparatus by 5th Embodiment.
  • FIG. 1 is a hardware configuration diagram showing an outline of a diagnosis support system to which the image display device according to the first embodiment of the present invention is applied.
  • the image display device 1, the three-dimensional image capturing device 2, and the image storage server 3 according to the present embodiment are connected in a communicable state via a network 4.
  • the diagnosis support system the current three-dimensional image and the past three-dimensional image are displayed on the image display device 1 for comparative diagnosis of a part to be diagnosed of the subject.
  • the three-dimensional image photographing apparatus 2 is an apparatus that generates a three-dimensional image representing a part by photographing a part to be diagnosed of a subject. Specifically, a CT apparatus, an MRI apparatus, and a PET apparatus. Etc.
  • the three-dimensional image V0 generated by the three-dimensional image photographing device 2 is transmitted to the image storage server 3 and stored.
  • the diagnosis target part of the subject is the cervical vertebra
  • the three-dimensional image capturing apparatus 2 is a CT apparatus, and a three-dimensional image composed of tomographic images of a plurality of axial sections about the cervical vertebra of the subject. Shall be generated.
  • the image storage server 3 is a computer that stores and manages various data, and includes a large-capacity external storage device and database management software.
  • the image storage server 3 communicates with other devices via a wired or wireless network 4 to transmit and receive image data and the like.
  • image data such as a three-dimensional image generated by the three-dimensional image capturing device 2 is acquired via a network, stored in a recording medium such as a large-capacity external storage device, and managed.
  • image data storage format and communication between devices via the network 4 are based on a protocol such as DICOM (Digital Imaging and Communication in Medicine).
  • DICOM Digital Imaging and Communication in Medicine
  • the image display device 1 is obtained by installing the image display program of the present invention on one computer.
  • the computer may be a workstation or personal computer directly operated by a doctor who performs diagnosis, or may be a server computer connected to them via a network.
  • the image display program is recorded and distributed on a recording medium such as a DVD (Digital Versatile Disc) or a CD-ROM (Compact Disk Read Only Memory), and is installed in the computer from the recording medium.
  • a recording medium such as a DVD (Digital Versatile Disc) or a CD-ROM (Compact Disk Read Only Memory)
  • it is stored in a storage device of a server computer connected to a network or a network storage in a state where it can be accessed from the outside, and is downloaded and installed on a computer used by a doctor upon request.
  • FIG. 2 is a diagram showing a schematic configuration of an image display apparatus realized by installing an image display program in a computer.
  • the image display device 1 includes a CPU (Central Processing Unit) 11, a memory 12, and a storage 13 as a standard workstation configuration.
  • the image display device 1 is connected to a display 14 and an input unit 15 such as a mouse.
  • the display 14 corresponds to display means.
  • the storage 13 stores various information including current and past three-dimensional images of the same subject acquired from the image storage server 3 via the network 4 and information necessary for processing.
  • the latest three-dimensional image (hereinafter referred to as the current three-dimensional image V1) for the same subject and the three-dimensional images V2 and V3 acquired at different times in the past are stored. It shall be.
  • the three-dimensional image may be collectively referred to as a three-dimensional image V0.
  • the memory 12 stores an image display program.
  • the image display program is a process to be executed by the CPU 11, and the corresponding axial tomographic plane to be diagnosed in the three-dimensional images V1 to V3 including the cervical vertebrae to be diagnosed for comparative interpretation acquired by the three-dimensional imaging device 2 is used.

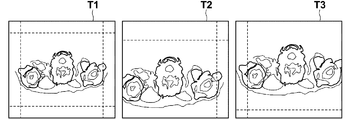

  • Image acquisition processing for acquiring tomographic images T1 to T3, common region determination processing for determining common regions existing in common among tomographic images T1 to T3, and display of a plurality of common regions for tomographic images T1 to T3 in the same size
  • Applying the enlargement factor determination process for determining the enlargement factor for each of the tomographic images T1 to T3 and the enlargement factor determined for the plurality of common regions, and displaying the images of the plurality of common regions after applying the enlargement factor 14 specifies the display control processing to be displayed.
  • the image display device 1 may include a plurality of processors that respectively perform image acquisition processing, common area determination processing, enlargement ratio determination processing, and display control processing.
  • the tomographic images T1 to T3 correspond to medical images.
  • the image acquisition unit 21 acquires from the image storage server 3 the tomographic images T1 to T3 of the corresponding axial tomographic planes to be diagnosed in the three-dimensional images V1 to V3. Note that the image acquisition unit 21 may acquire the three-dimensional images V1 to V3 from the image storage server 3 and acquire the tomographic images T1 to T3 from the three-dimensional images V1 to V3. If the three-dimensional images V1 to V3 are already stored in the storage 13, the tomographic images T1 to T3 may be acquired from the storage 13.
  • the common area determination unit 22 determines a common area that exists in common in the tomographic images T1 to T3.
  • the common region determination unit 22 extracts feature points from each of the tomographic images T1 to T3, and determines the common region by matching the extracted feature points. First, feature point extraction and matching will be described.
  • a feature point and a region of, for example, 9 ⁇ 9 pixels centered on the feature point are extracted as a template, and template matching is performed by searching for a corresponding feature point between tomographic images using the extracted template.
  • template matching is performed by searching for a corresponding feature point between tomographic images using the extracted template.
  • feature points such as edges, edge intersections, and edge corners included in tomographic images T1 to T3 are detected using algorithms such as SIFT (Scale-Invariant Feature Transform) or SURF (Speeded Up Robust Features).
  • SIFT Scale-Invariant Feature Transform
  • SURF Speeded Up Robust Features
  • SIFT is a technique in which feature quantities that are invariant to image rotation and scale changes are described at feature points, and a plurality of images are aligned based on the described feature quantities.
  • SURF is a technique for performing alignment at higher speed by replacing the processing performed in SIFT with approximation processing.
  • FIG. 3 is a diagram showing the results of feature point detection and matching.
  • the three tomographic images T1 to T3 include a cervical spine region A1 and shoulder regions A2 and A3, respectively.
  • the cervical spine region A1 and shoulder regions A2 and A3 Included positions and sizes are different.
  • the common region determination unit 22 detects a feature point P1-1 in the cervical vertebra region A1, a feature point P2-1 in the shoulder region A2, and a feature point P3-1 in the shoulder region A3 in the tomographic image T1, The feature points are matched between the images T1 to T3.
  • the feature points P3-1, P3-2, and P3-3 in the shoulder region A3 are matched.
  • the feature points P1-1, P1-2, and P1-3 are matched with a solid line, and the feature points P2-1, P2-2, and P2-3 are matched with a broken line.
  • the fact that the points P 3-1, P 3-2 and P 3-3 are matched is indicated by a one-dot chain line.
  • FIG. 3 only three feature points are detected in each of the tomographic images T1 to T3, but in reality, a large number of feature points are detected and matched.
  • the common area determination unit 22 determines the top, bottom, left, and right edges closest to the matched feature points in the tomographic images T1 to T3 based on the result of feature point matching.
  • the upper, lower, left, and right edges closest to the matched feature points in the tomographic images T1 to T3 are referred to as the nearest upper edge, the nearest lower edge, the nearest left edge, and the nearest right edge.
  • FIG. 4 is a diagram for explaining the determination of the nearest edge portion. First, in order to determine the nearest upper edge, the common area determination unit 22 calculates the distances between all feature points and the upper edge in each of the tomographic images T1 to T3.
  • the upper edge of the tomographic image including the feature point having the smallest calculated distance is determined as the nearest upper edge.
  • the common region determining unit 22 The upper edge is determined as the nearest upper edge 30U.
  • the common area determination unit 22 calculates the distances between all feature points and the lower edge in each of the tomographic images T1 to T3. Then, the lower edge of the tomographic image including the feature point having the smallest calculated distance is determined as the nearest lower edge.
  • the common region determining unit 22 since the distance between the feature point P3-2 in the tomographic image T2 and the lower edge of the tomographic image T2 is the smallest, the common region determining unit 22 The lower edge is determined as the nearest lower edge 30D.
  • the common area determining unit 22 determines the nearest left edge and the nearest right edge.
  • the common region determining unit 22 sets the left edge of the tomographic image T2 to the left of the nearest neighbor.
  • the edge 30L is determined.
  • the common region determination unit 22 changes the right edge of the tomographic image T3 to the nearest right edge 30R. decide. In FIG. 4, the determined top, bottom, left, and right nearest edges are indicated by bold lines.
  • the common area determination unit 22 determines the common areas in the tomographic images T1 to T3 based on the determined vertical and horizontal nearest edges. In the present embodiment, the common area is rectangular. First, determination of the upper edge of the common area will be described. In the present embodiment, since the upper edge portion of the tomographic image T3 is determined as the nearest upper edge portion 30U, the common region determining unit 22 determines the nearest upper edge portion 30U from the feature point P1-3 in the tomographic image T3. Distance L1 is calculated, and a temporary upper edge is set at a position away from the feature points P1-1 and P1-2 by a distance L1 with respect to the tomographic images T1 and T2.
  • the distance L1 is normalized and provisional Set the upper edge. For example, the ratio of the distance between the feature point P1-1 and the feature point P3-1 in the tomographic image T1 to the distance between the feature point P1-3 and the feature point P3-3 in the tomographic image T3 is calculated, and the calculated ratio is After multiplying the distance L1, a temporary upper edge is set for the tomographic image T1.
  • the ratio of the distance between the feature point P1-2 and the feature point P3-2 in the tomographic image T2 to the distance between the feature point P1-3 and the feature point P3-3 in the tomographic image T3 is calculated, and the calculated ratio Is multiplied by the distance L1, and a temporary upper edge is set for the tomographic image T2.
  • the lower edge of the tomographic image T2 is determined as the nearest lower edge 30D. Therefore, the common area determining unit 22 uses the feature points in the tomographic image T2. A distance L2 from P3-2 to the nearest lower edge 30D is calculated, and a temporary lower edge is set at a position away from the feature points P3-1 and P3-2 by a distance L2 with respect to the tomographic images T2 and T3. To do. At this time, since the size of the subject area included in each of the tomographic images T1 to T3 is different, the distance L2 is normalized and the temporary lower edge is set as in the case of setting the temporary upper edge.
  • the common area determining unit 22 uses the feature points in the tomographic image T2.
  • a distance L3 from P3-2 to the nearest left edge 30L is calculated, and a temporary left edge is set at a position away from the feature points P3-1 and P3-2 by a distance L3 with respect to the tomographic images T2 and T3.
  • the distance L3 is normalized similarly to the setting of the temporary upper edge, and the temporary left edge is set.
  • the common region determining unit 22 determines the feature points in the tomographic image T3.
  • a distance L4 from P2-3 to the nearest right edge 30R is calculated, and a temporary right edge is set at a position away from the feature points P2-1 and P2-2 by a distance L4 with respect to the tomographic images T1 and T2.
  • the distance L4 is normalized similarly to the setting of the temporary upper edge, and the temporary right edge is set.
  • Temporary vertical and horizontal edges set in the tomographic images T1 to T3 are indicated by broken lines in FIG.
  • the common area determining unit 22 is defined by the upper, lower, left, and right temporary edges and the upper, lower, left, and right nearest edges of each tomographic image in each of the tomographic images T1 to T3.
  • the common area is adjusted by adjusting the positions of the upper, lower, left, and right temporary edges and the upper, lower, left, and right nearest edges of each tomographic image so that the aspect ratio of the area surrounded by the frame is the same as the image to be displayed.
  • FIG. 6 is a diagram showing the determined common area. As shown in FIG. 6, the tomographic images T1 to T3 show the determined common areas C1 to C3.
  • the lower edge portion is located slightly above the nearest lower edge portion 30D.
  • the upper edge portion is located slightly below the nearest upper edge portion 30U.
  • the enlargement ratio determining unit 23 determines an enlargement ratio for displaying the common areas C1 to C3 with the same size for each of the tomographic images T1 to T3.
  • the enlargement ratios R1 to R3 for enlarging and reducing the common areas C1 to C3 are determined for each of the tomographic images T1 to T3 so as to match the size of the image to display the common areas C1 to C3. To do. If the size of the common area is the same as the size of the image to be displayed, the enlargement ratio for the common area is 1, and neither enlargement nor reduction is practically performed.
  • the display control unit 24 applies the determined enlargement ratios R1 to R3 to the common areas C1 to C3, respectively, and displays the images of the common areas C1 to C3 after applying the enlargement ratio on the display 14. That is, the common areas C1 to C3 are enlarged or reduced by the enlargement ratios R1 to R3, respectively, and the enlarged or reduced common area images G1 to G3 are displayed on the display 14.
  • FIG. 7 is a diagram showing the images G1 to G3 of the common area displayed on the display 14. As shown in FIG. As shown in FIG. 7, the images G1 to G3 of the common area having the same size are displayed side by side. In the displayed images G1 to G3 of the common area, the cervical vertebra area A1 and the shoulder areas A2 and A3 are included in substantially the same position and in almost the same size.
  • the positions of the subject areas in the common areas C1 to C3 or the positions where the subject area is interrupted by the frames are taken into consideration, so that the positions of the frames in the common areas C1 to C3 are set.
  • the images G1 to G3 in the common area may be displayed with a certain margin.
  • the tomographic images T1 to T3 in which the common areas C1 to C3 are set are displayed, and a correction instruction by the user is received, whereby the positions of the common areas C1 to C3 are received.
  • the images G1 to G3 of the common area may be displayed after correcting the size.
  • FIG. 8 is a flowchart showing the processing performed in the first embodiment.
  • the image acquisition unit 21 acquires tomographic images T1 to T3 (step ST1)
  • the common area determination unit 22 extracts and matches feature points from the tomographic images T1 to T3 (step ST2). Based on the extraction and matching results, common regions C1 to C3 that are commonly present in the tomographic images T1 to T3 are determined (step ST3).
  • the enlargement ratio determining unit 23 determines an enlargement ratio for displaying the common areas C1 to C3 with the same size for each of the tomographic images T1 to T3 (step ST4).
  • the display control unit 24 applies the magnifications R1 to R3 determined for the common regions C1 to C3, respectively, and displays the images G1 to G3 of the common regions C1 to C3 after applying the magnifications on the display 14. (Step ST5), the process ends.
  • the common areas C1 to C3 existing in common among the plurality of tomographic images T1 to T3 are determined, and the enlargement ratio for displaying the common areas C1 to C3 with the same size.
  • R1 to R3 are determined for each of the plurality of tomographic images T1 to T3, and the magnifications R1 to R3 determined for the plurality of common regions C1 to C3 are applied to display the images G1 to G3 of the common region. It is a thing. Therefore, even if the user does not perform any processing, the display 14 displays the images G1 to G3 of the common area of the same size for the tomographic images T1 to T3. Therefore, it is possible to effectively make it easy to see the site to be diagnosed included in the plurality of tomographic images T1 to T3 to be compared.
  • the acquired tomographic images T1 to T3 are images of one tomographic plane in the three-dimensional images V1 to V3, respectively, and therefore the positions of the tomographic planes of the displayed images G1 to G3 are displayed. Is changed, tomographic images of different tomographic planes are displayed. At that time, in the tomographic images of different tomographic planes, the same region as the common region, that is, the region having the same position and the same size as the common region set in the tomographic images T1 to T3 is cut out and enlarged to the size of the image to be displayed. What is necessary is just to reduce and display.
  • a common area is determined between the tomographic images of the corresponding tomographic planes in the same manner as described above, and the tomographic planes that are switched when the tomographic planes are switched. You may display the image of the common area
  • the configuration of the image display device according to the second embodiment is the same as the configuration of the image display device according to the first embodiment shown in FIG. 2, and only the processing performed by the common area determination unit 22 is different. A detailed description of the apparatus is omitted.
  • an anatomical region common to tomographic images is extracted from tomographic images included in each of a plurality of three-dimensional images, and the common region is determined based on the extracted anatomical regions. This is different from the first embodiment.
  • the common region determination unit 22 extracts an anatomical region from the tomographic image.
  • FIG. 9 is a diagram for explaining extraction of an anatomical region from a tomographic image in the second embodiment.
  • axial sectional tomographic images T11 and T12 included in the three-dimensional image of the chest are used.
  • the common region determination unit 22 extracts the heart region and the lung region as anatomical regions from the tomographic images T11 and T12.
  • a method of performing heart recognition and extracting the heart based on the recognition result can be used.
  • the method described in Japanese Patent Application Laid-Open No. 2008-259682 normalizes an input tomographic image, calculates a large number of feature values from the normalized tomographic image, and calculates feature values for each normalized tomographic image. Is input to the discriminator obtained by the AdaBoost method, the score for each part representing the part-likeness is calculated, and the calculated part score is used as an input to arrange the body parts of the human body using dynamic programming.
  • a signal value for each pixel in the tomographic image is formed into a histogram and extracted by thresholding the lung, a region expansion method based on a seed point representing the lung (Region (Growing), etc. Any method can be used.
  • a region expansion method based on a seed point representing the lung (Region (Growing), etc. Any method can be used.
  • only the right lung is targeted for extraction.
  • the common region determination unit 22 extracts rectangular regions including the heart and lungs extracted in the tomographic images T11 and T12 as heart regions A11-1 and A11-2 and lung regions A12-1 and A12-2, respectively.
  • the heart regions A11-1 and A11-2 are indicated by solid lines
  • the lung regions A12-1 and A12-2 are indicated by broken lines.
  • the heart regions A11-1 and A11-2 and the lung regions A12-1 and A12-2 correspond to anatomical regions.
  • the common region determination unit 22 determines the top, bottom, left, and right edges closest to the extracted heart region and lung region, that is, the nearest edge portion, in the tomographic images T11 and T12. To do.
  • both the heart region A11-2 and the lung region A12-2 are more in the tomographic image T12 than the heart region A11-1 and the lung region A12-1 in the tomographic image T1.
  • the distance to the upper edge, the lower edge, the left edge, and the right edge is small. For this reason, as shown in FIG.
  • the common region determination unit 22 sets the upper edge portion, the lower edge portion, the left edge portion, and the right edge portion of the tomographic image T12 as the nearest upper edge portion 31U and the nearest lower edge portion, respectively.
  • the portion 31D, the nearest left edge 31L, and the nearest right edge 31R are determined.
  • the common area determination unit 22 determines a common area that exists in common in the tomographic images T11 and T12, based on the determined top, bottom, left, and right nearest edge portions.
  • the top, bottom, left and right edges of the tomographic image T12 are determined as the nearest upper edge 31U, the nearest lower edge 31D, the nearest left edge 31L, and the nearest right edge 31R. Therefore, the entire area of the tomographic image T12 becomes the common area C12.
  • the common area determination unit 22 sets the frame of the common area C11 only for the tomographic image T11. Specifically, in the tomographic image T12, a distance L11 from the upper edge of the heart region A11-2 to the upper edge of the tomographic image T12 is calculated.
  • the size ratio between the heart region A11-1 in the tomographic image T11 and the heart region A11-2 in the tomographic image T12 is calculated.
  • the distance L11 is normalized by the calculated ratio, and the temporary upper edge is set at a position away from the upper edge of the heart region A11-1 in the tomographic image T11 by the normalized distance L11.
  • a distance L12 from the lower edge of the lung area A12-2 to the lower edge of the tomographic image T12 is calculated in the tomographic image T12.
  • the distance L12 is normalized as in the case of setting the temporary upper edge, and the temporary lower edge is placed at a position away from the normalized lower edge of the lung region A12-1 in the tomographic image T11 by the distance L12. Set.
  • a distance L13 from the left edge of the heart region A11-2 to the left edge of the tomographic image T12 is calculated in the tomographic image T12.
  • the distance L13 is normalized in the same manner as in the case of setting the temporary upper edge, and the temporary left edge is positioned at a position away from the normalized distance L13 from the left edge of the heart region A11-1 in the tomographic image T11.
  • a distance L14 from the right edge of the lung area A12-2 to the right edge of the tomographic image T12 is calculated in the tomographic image T12.
  • the distance L14 is normalized as in the case of setting the temporary upper edge, and the temporary right edge is positioned at a position away from the normalized distance L14 from the right edge of the lung region A12-1 in the tomographic image T11.
  • the common area determination unit 22 is defined by the upper, lower, left, and right temporary edges and the upper, lower, left, and right nearest edges of each tomographic image in each of the tomographic images T11 and T12.
  • the common area is adjusted by adjusting the positions of the upper, lower, left, and right temporary edges and the upper, lower, left, and right nearest edges of each tomographic image so that the aspect ratio of the area surrounded by the frame is the same as the image to be displayed.
  • FIG. 11 is a diagram showing the determined common area. As shown in FIG. 11, the determined common areas C11 and C12 are shown in the tomographic images T11 and T12. Note that the entire area of the tomographic image T12 is the common area C12.
  • the enlargement ratio determining unit 23 determines an enlargement ratio for displaying the common areas C11 and C12 with the same size for each of the tomographic images T11 and T12. Further, the display control unit 24 applies the determined enlargement ratio to the common areas C11 and C12, respectively, and displays the images of the common areas C11 and C12 after applying the enlargement ratio on the display 14.

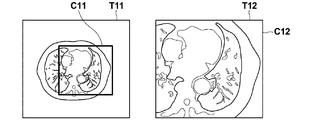

  • FIG. 12 is a diagram showing an image of the common area displayed on the display 14 in the second embodiment. As shown in FIG. 12, images G11 and G12 in the common area are displayed side by side. In the displayed images G11 and G12 of the common region, the heart region and the lung region are included in substantially the same position and in substantially the same size.
  • the subject area when displaying the images G11 and G12 in the common area, the subject area is interrupted by the arrangement or frame of the subject area in the common areas C11 and C12.
  • the images G11 and G12 of the common areas C11 and C12 may be displayed with a certain margin for the position of each side of the frame.
  • the tomographic images T111 and T12 in which the common areas C11 and C12 are set are displayed, and the correction instruction by the user is received, whereby the positions of the common areas C11 and C12 are displayed.
  • the images G11 and G12 in the common area may be displayed after correcting the size.
  • FIG. 13 is a flowchart showing processing performed in the second embodiment.
  • the image acquisition unit 21 acquires tomographic images T11 and T12 (step ST11), and the common region determination unit 22 extracts anatomical regions from the tomographic images T11 and T12 (step ST12). Based on the extraction result of the target region, common regions C11 and C12 that are present in common in the tomographic images T11 and T12 are determined (step ST13).
  • the enlargement ratio determining unit 23 determines an enlargement ratio for displaying the common areas C11 and C12 with the same size for each of the tomographic images T11 and T12 (step ST14).
  • the display control unit 24 applies the enlargement ratios applied to the common areas C11 and C12, displays the images of the common areas C11 and C12 after applying the enlargement ratio on the display 14 (step ST15), and ends the processing. To do.
  • the heart region and the lung region are extracted from the tomographic images T11 and T12, respectively, but only one of the heart region and the lung region, for example, only the heart region is extracted. May be.
  • this will be described as a third embodiment.
  • the positional relationship between the heart and the lung is almost constant regardless of the time when the three-dimensional image is taken. For this reason, in each tomographic image T11, T12, the anatomical positional relationship between the heart region and the lung region is known. Therefore, if the position of the lung region with respect to the extracted heart region A11-1 is known in one tomographic image T11, the position of the lung region can be known from the position of the heart region A11-2 in the other tomographic image T12.
  • the common region determination unit 22 extracts the heart region A11-1 and the lung region A12-1 only in the tomographic image T11, and the lung for the heart region A11-1 in the tomographic image T1. Based on the position of the region A12-1, the position of the lung region relative to the heart region A11-2 in the other tomographic image T12 is specified. Thus, the position of the lung region in the tomographic image T12 can be determined from the positional relationship between the heart region A11-1 and the lung region A12-1 in the tomographic image T11 without extracting the lung region in the tomographic image T12. it can. Therefore, the common regions C11 and C12 can be determined from the heart region and the lung region in the tomographic images T11 and T12 in the same manner as described above.
  • the configuration of the image display device according to the fourth embodiment is the same as the configuration of the image display device according to the first embodiment shown in FIG. 2, and only the processing performed by the common area determination unit 22 is different. A detailed description of the apparatus is omitted.
  • the fourth embodiment at least a part of a subject area included in each of a plurality of three-dimensional images is extracted, and at least a part of the extracted subject area is aligned between tomographic images. This is different from the first embodiment in that the common region is determined by the above.
  • the subject area is an area where a subject to be imaged in the tomographic image exists.
  • the common area determination unit 22 extracts at least a part of the subject area included in the tomographic image. In the present embodiment, the entire subject area is extracted. Specifically, a technique for extracting a subject area by analyzing a histogram of a tomographic image, a technique for extracting a subject area by extracting a contour included in the tomographic image, or the like can be used. Furthermore, the common area determination unit 22 performs binarization processing on the tomographic image, thereby separating the tomographic image into a subject area and other areas.
  • FIG. 14 is a diagram illustrating a tomographic image on which binarization processing has been performed. FIG.
  • FIG. 14 shows a result obtained by extracting a subject region from the tomographic images T1 to T3 in the first embodiment and binarizing. As shown in FIG. 13, the subject areas A21, A22, A23 are separated from the other background areas from the tomographic images T1 to T3.
  • the common area determination unit 22 performs translation, rotation, and enlargement / reduction of the binarized subject areas A21, A22, and A23, and aligns the subject areas A21, A22, and A23. Based on the alignment result, the common area determination unit 22 determines the top, bottom, left, and right edges closest to the aligned subject area in the tomographic images T1 to T3. Note that the determination of the top, bottom, left, and right nearest edge portions is the same as in the first embodiment, and a detailed description thereof is omitted here. In the fourth embodiment, instead of the feature points, the uppermost pixel position, the lowermost pixel position, and the leftmost pixel of the subject areas A21, A22, A23 in the tomographic images T1 to T3.
  • the common area determination unit 22 determines temporary upper, lower, left, and right edges as in the first embodiment, and determines a common area.
  • a common area may be set by extracting only a part of the subject area in the tomographic image. For example, only the cervical spine region in the tomographic images T1 to T3 may be extracted, and a common region including only the cervical spine region may be set.
  • the alignment may be performed using the extracted subject area without performing the binarization process.
  • FIG. 15 is a schematic block diagram showing a configuration of an image display device according to the fifth embodiment of the present invention.
  • the same components as those in FIG. 1 are denoted by the same reference numerals, and detailed description thereof is omitted.
  • the image display apparatus 1A according to the fifth embodiment is different from the first embodiment in that the image display apparatus 1A includes an image processing unit 25 that performs image processing for matching the image quality of images in a common area.
  • the image processing unit 25 performs image processing for matching the density, contrast, and the like of the image in the common area on at least one of the plurality of common areas.
  • the density the average density of the images in the plurality of common areas may be calculated, and the density of the images in the other common areas may be changed so as to match the average density of the image in any one of the common areas.
  • the difference value between the highest density and the lowest density for each of the images of the plurality of common areas is calculated, and the image of the other common area is matched with the above difference value of the image of any one common area.
  • the contrast may be changed so as to change the difference value.
  • the common area may be determined after matching the actual sizes of the tomographic images.
  • pixel spacing information of a tomographic image that is, information on the distance between the centers of adjacent pixels is given to a three-dimensional image
  • the actual size of the tomographic image is matched using the pixel spacing information, Good.
  • the pixel spacing information of the tomographic image T11 is 1 mm and the pixel spacing information of the tomographic image T12 is 2 mm
  • the vertical and horizontal sizes of the tomographic image T12 are respectively reduced to 1 ⁇ 2.
  • the actual sizes of the tomographic image T11 and the tomographic image T12 can be matched.
  • the common area can be determined efficiently.
  • the images of the common areas for the plurality of tomographic images are displayed side by side, but the images of the plurality of common areas may be switched and displayed.
  • the image of the common area may be switched according to an instruction from the input unit 15, or the image of the common area may be automatically switched every time a certain time elapses.
  • the display target is a tomographic image.
  • the present invention is not limited to this, and a medical image acquired by an ultrasonic diagnostic layer, an MRI apparatus, a PET apparatus, an X-ray imaging apparatus, or the like.
  • the present invention can also be applied to the case where the object is displayed.
  • all medical images to be subjected to comparative interpretation diagnosis are displayed.
  • only a plurality of selected medical images among all medical images to be subjected to comparative interpretation diagnosis are displayed. You may make it display.
  • the tomographic images T1 and T2 are selected from the tomographic images T1 to T3
  • only the tomographic images T1 and T2 are determined the common area, the magnification rate, and the common.
  • the image of the area may be displayed.
  • the common region and the enlargement ratio may be determined for all medical images, and only the plurality of selected medical images may be displayed.
  • the common region can be determined efficiently.
  • one anatomical region is extracted from each of the plurality of medical images, and extracted from one medical image among the plurality of medical images. Determine other anatomical regions in other medical images other than one medical image based on one anatomical region and the positional relationship between other anatomical regions other than one anatomical region. Then, by determining a common region based on one anatomical region extracted from a plurality of medical images and another anatomical region, it is only necessary to specify a region for one medical image.
  • the designated area can be determined as a common area in a plurality of medical images and displayed on the display means.
  • a common area can be determined well.

Landscapes

  • Engineering & Computer Science (AREA)
  • Theoretical Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Multimedia (AREA)
  • Computer Vision & Pattern Recognition (AREA)
  • Health & Medical Sciences (AREA)
  • Medical Informatics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Health & Medical Sciences (AREA)
  • Databases & Information Systems (AREA)
  • Computing Systems (AREA)
  • Artificial Intelligence (AREA)
  • Evolutionary Computation (AREA)
  • Software Systems (AREA)
  • Biomedical Technology (AREA)
  • Molecular Biology (AREA)
  • Surgery (AREA)
  • Animal Behavior & Ethology (AREA)
  • Heart & Thoracic Surgery (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Radiology & Medical Imaging (AREA)
  • Pathology (AREA)
  • Optics & Photonics (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • High Energy & Nuclear Physics (AREA)
  • Biophysics (AREA)
  • Human Computer Interaction (AREA)
  • Apparatus For Radiation Diagnosis (AREA)

Abstract

画像表示装置、方法およびプログラムにおいて、比較読影の対象となる複数の医用画像を効果的に見やすくすることができるようにする。 画像取得部（２１）が、複数の医用画像を取得し、共通領域決定部（２２）が、複数の医用画像間に共通に存在する共通領域を決定する。拡大率決定部（２３）が、複数の医用画像についての複数の共通領域を同一のサイズで表示するための拡大率を、複数の医用画像のそれぞれについて決定する。表示制御部（２４）が、複数の共通領域に決定された拡大率を適用し、拡率適用後の複数の共通領域の画像をディスプレイ（１４）に表示する。

Description

画像表示装置、方法およびプログラム
　本発明は、複数の画像を比較のために表示する画像表示装置、方法およびプログラムに関するものである。
　近年、医用画像の分野においては、Ｘ線撮影装置の他、Ｘ線ＣＴ（Computed Tomography）装置、超音波（ＵＳ）診断装置、ＭＲＩ（Magnetic Resonance Imaging）装置、ＰＥＴ（Positron Emission Tomography）装置、およびＳＰＥＴ（Single-Photon Emission Tomography）装置等の様々な技術を用いたモダリティが利用されている。このようなモダリティの高速化およびマルチスライス対応といった高性能化に伴い、１つの撮影シリーズにおいて被検体の複数の部位の撮影を行い、数百から数千の高精細な断層画像を取得することが可能になってきている。
　また、複数の医用画像を液晶ディスプレイ等の表示装置に表示させて、画像を比較しながら読影をする比較読影が従来から行われている。例えば、被検体の現在および過去の医用画像を表示させて比較読影することにより、病変の進行度合いの確認、あるいは異常を早期に発見することができる。また、このような比較読影を行いやすいように、医用画像を表示装置に表示させる技術が提案されている。例えば、特許文献１には、比較読影するための２つの医用画像について、共通する撮影部位のサイズが等しくなる拡大率を設定し、設定された拡大率により２つの医用画像を拡大縮小して表示する手法が提案されている。また、比較するための複数のＣＴ画像について、ピクセルサイズに基づいて各ＣＴ画像のサイズを揃えて表示する手法（特許文献２参照）、および比較するための２つの医用画像について、一方の医用画像を拡大したら他方の医用画像も追随して拡大する手法（特許文献３，４参照）も提案されている。
特開２００３－２６５４１６号公報 特開平８－２９４４８５号公報 特開２０１２－３５１２４号公報 特開２０１５－１７１４３７号公報
　上述した比較読影を行うための医用画像を取得する際には、比較読影の対象となる部位が含まれるように被検体の撮影を行う。しかしながら、常に撮影範囲が完全に一致するように撮影を行うことは困難である。例えば、頸椎を被写体とするアキシャル断面のＣＴ画像を用いて比較読影を行う場合、常に頸椎が画像の中央に位置するものではなく、画像の中央からずれた位置に頸椎が含まれる場合がある。また、撮影条件によっては、画像に含まれる頸椎の領域のサイズが画像間で異なるものとなる場合もある。また、撮影時の体位によっては、ＣＴ画像中に被検体の肩が含まれたり含まれなかったりする場合がある。このように、撮影範囲が一致していない医用画像、または対象となる部位以外の部位が含まれたり含まれなかったりする医用画像を用いて比較読影を行う際に、特許文献１に記載のように対象部位のサイズを一致させても、複数の医用画像間において対象部位の位置が異なったり、不要な部位が含まれたり含まれなかったりするため、比較読影を効率よく行うことが困難となる。
　この場合、複数の医用画像を観察しながら複数の医用画像から共通する部位のみを手動で抽出し、抽出した部位のサイズを一致させることが考えられる。しかしながら、そのような作業は、非常に煩わしく、ユーザの負担が大きい。
　本発明は上記事情に鑑みなされたものであり、比較読影の対象となる複数の医用画像を効果的に見やすくすることができるようにすることを目的とする。
　本発明による画像表示装置は、複数の医用画像を取得する画像取得手段と、
　複数の医用画像間に共通に存在する共通領域を決定する共通領域決定手段と、
　複数の医用画像についての複数の共通領域を同一のサイズで表示するための拡大率を、複数の医用画像のそれぞれについて決定する拡大率決定手段と、
　複数の共通領域に決定された拡大率を適用し、拡大率適用後の複数の共通領域の画像を表示手段に表示する表示制御手段とを備えたことを特徴とするものである。
　複数の医用画像について決定された拡大率について、一の医用画像の拡大率が１の場合、他の医用画像の共通領域をそれぞれについて決定された拡大率により拡大縮小すれば、一の医用画像は拡大縮小しなくても、全ての医用画像の共通領域が同一サイズとなる。「拡大率を適用する」とは、拡大率が１となった場合のように、医用画像の共通領域を拡大縮小しないことを含む。
　なお、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像から特徴点を抽出し、複数の医用画像間において、特徴点を用いたマッチングを行うことにより、共通領域を決定するものであってもよい。
　また、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像から、複数の医用画像に共通する解剖学的領域を抽出し、抽出した解剖学的領域に基づいて、共通領域を決定するものであってもよい。
　「解剖学的領域」とは、医用画像に含まれる被写体の特定の臓器、特定の骨、および皮膚の表面を表す輪郭等の、人体の部分的な領域を意味する。
　また、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像のそれぞれに複数の解剖学的領域が存在する場合、複数の医用画像のそれぞれから一の解剖学的領域を抽出し、複数の医用画像のうちの一の医用画像における抽出された一の解剖学的領域と、一の解剖学的領域以外の他の解剖学的領域との位置関係とに基づいて、一の医用画像以外の他の医用画像における他の解剖学的領域を決定し、複数の医用画像における抽出された一の解剖学的領域と他の解剖学的領域とに基づいて、共通領域を決定するものであってもよい。
　また、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像のそれぞれから被写体領域の少なくとも一部の領域を抽出し、複数の医用画像間において、被写体領域の少なくとも一部の領域の位置合わせを行うことにより、共通領域を決定するものであってもよい。
　また、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像のそれぞれを二値化して位置合わせを行うものであってもよい。
　「被写体領域」とは、医用画像において撮影の対象となる被写体が存在する領域である。
　また、本発明による画像表示装置においては、共通領域決定手段は、複数の医用画像の実サイズを一致させて共通領域を決定するものであってもよい。
　この場合、共通領域決定手段は、複数の医用画像のそれぞれに付与された、隣接する画素の中心間の距離の情報に基づいて、実サイズを一致させるものであってもよい。
　「実サイズを一致させる」とは、複数の医用画像のそれぞれにおいて、同一の長さ（同一画素数）の線分が、実際に同一の長さとなるように、医用画像を拡大縮小することを意味する。具体的には、隣接する画素の中心間の距離に基づいて、実サイズを一致すればよい。
　また、本発明による画像表示装置においては、表示制御手段は、共通領域を含む矩形領域の画像を表示手段に表示するものであってもよい。
　「共通領域を含む矩形領域の画像」とは、共通領域をその内部に含む矩形の領域の画像を意味する。なお、共通領域を完全に内部に含んでいる必要はなく、観察に影響のない範囲で、共通領域の一部を含まない画像であってもよい。また、共通領域を内部に含んでいれば、共通領域に外接する画像であってもよく、共通領域に外接する矩形領域をあらかじめ定められたマージンを持って拡大または縮小した画像であってもよい。
　また、本発明による画像表示装置においては、表示制御手段は、拡大率適用後の複数の共通領域の画像を並べて表示するものであってもよい。
　また、本発明による画像表示装置においては、表示制御手段は、拡大率適用後の複数の共通領域の画像を切り替え表示するものであってもよい。
　切り替え表示は、外部からの指示により複数の共通領域を切り替えるものであってもよく、一定の時間間隔で複数の共通領域の画像を切り替えるものであってもよい。
　また、本発明による画像表示装置においては、複数の共通領域の画像に対して画質を一致させる画像処理を行う画像処理手段をさらに備えるものであってもよい。
　本発明による画像表示方法は、複数の医用画像を取得し、
　複数の医用画像間に共通に存在する共通領域を決定し、
　複数の医用画像についての複数の共通領域を同一のサイズで表示するための拡大率を、複数の医用画像のそれぞれについて決定し、
　複数の共通領域に決定された拡大率を適用し、拡大率適用後の複数の共通領域の画像を表示手段に表示することを特徴とするものである。
　なお、本発明による画像表示方法をコンピュータに実行させるためのプログラムとして提供してもよい。
　本発明によれば、複数の医用画像間に共通に存在する共通領域が決定され、複数の医用画像についての複数の共通領域を同一のサイズで表示するための拡大率が複数の医用画像のそれぞれについて決定され、複数の共通領域に決定された拡大率が適用され、拡大率適用後の複数の共通領域が表示手段に表示される。このため、ユーザは何ら処理を行わなくても、表示手段には、複数の医用画像についての同一サイズの共通領域が表示される。したがって、比較読影の対象となる複数の医用画像を効果的に見やすくすることができる。
本発明の第１の実施形態による画像表示装置を適用した、診断支援システムの概要を示すハードウェア構成図 第１の実施形態による画像表示装置の構成を示す概略ブロック図 特徴点の検出およびマッチングの結果を示す図 第１の実施形態における最近傍縁部の決定を説明するための図 断層画像に設定された仮の上下左右の縁部を示す図 第１の実施形態において決定された共通領域を示す図 第１の実施形態においてディスプレイに表示された共通領域の画像を示す図 第１の実施形態において行われる処理を示すフローチャート 第２の実施形態における断層画像からの解剖学的領域の抽出を説明するための図 第２の実施形態における最近傍縁部の決定を説明するための図 第２の実施形態において決定された共通領域を示す図 第２の実施形態においてディスプレイに表示された共通領域の画像を示す図 第２の実施形態において行われる処理を示すフローチャート 第４の実施形態において二値化処理が行われた断層画像を示す図 第５の実施形態による画像表示装置の構成を示す概略ブロック図
　以下、図面を参照して本発明の実施形態について説明する。図１は、本発明の第１の実施形態による画像表示装置を適用した、診断支援システムの概要を示すハードウェア構成図である。図１に示すように、診断支援システムでは、本実施形態による画像表示装置１、３次元画像撮影装置２、および画像保管サーバ３が、ネットワーク４を経由して通信可能な状態で接続されている。そして、診断支援システムにおいては、被検体の診断対象となる部位についての比較診断のために、現在の３次元画像および過去の３次元画像を画像表示装置１において表示するものである。
　３次元画像撮影装置２は、被検体の診断対象となる部位を撮影することにより、その部位を表す３次元画像を生成する装置であり、具体的には、ＣＴ装置、ＭＲＩ装置、およびＰＥＴ装置等である。この３次元画像撮影装置２により生成された３次元画像Ｖ０は画像保管サーバ３に送信され、保存される。なお、本実施形態においては、被検体の診断対象部位は頸椎であり、３次元画像撮影装置２はＣＴ装置であり、被検体の頸椎についての複数のアキシャル断面の断層画像からなる３次元画像が生成されるものとする。
　画像保管サーバ３は、各種データを保存して管理するコンピュータであり、大容量外部記憶装置およびデータベース管理用ソフトウェアを備えている。画像保管サーバ３は、有線あるいは無線のネットワーク４を介して他の装置と通信を行い、画像データ等を送受信する。具体的には３次元画像撮影装置２で生成された３次元画像等の画像データをネットワーク経由で取得し、大容量外部記憶装置等の記録媒体に保存して管理する。なお、画像データの格納形式およびネットワーク４経由での各装置間の通信は、ＤＩＣＯＭ（Digital Imaging and COmmunication in Medicine）等のプロトコルに基づいている。また、本実施形態においては、同一被検体についての撮影時期が異なる頸椎の３次元画像が、画像保管サーバ３に保管されているものとする。
　画像表示装置１は、１台のコンピュータに、本発明の画像表示プログラムをインストールしたものである。コンピュータは、診断を行う医師が直接操作するワークステーションまたはパーソナルコンピュータでもよいし、それらとネットワークを介して接続されたサーバコンピュータでもよい。画像表示プログラムは、ＤＶＤ（Digital Versatile Disc）あるいはＣＤ－ＲＯＭ（Compact Disk Read Only Memory）等の記録媒体に記録されて配布され、その記録媒体からコンピュータにインストールされる。または、ネットワークに接続されたサーバコンピュータの記憶装置、もしくはネットワークストレージに、外部からアクセス可能な状態で記憶され、要求に応じて医師が使用するコンピュータにダウンロードされ、インストールされる。
　図２は、コンピュータに画像表示プログラムをインストールすることにより実現される画像表示装置の概略構成を示す図である。図２に示すように、画像表示装置１は、標準的なワークステーションの構成として、ＣＰＵ（Central Processing Unit）１１、メモリ１２およびストレージ１３を備えている。また、画像表示装置１には、ディスプレイ１４と、マウス等の入力部１５とが接続されている。なお、ディスプレイ１４が表示手段に対応する。
　ストレージ１３には、ネットワーク４を経由して画像保管サーバ３から取得した、同一被検体についての現在および過去の３次元画像、並びに処理に必要な情報を含む各種情報が記憶されている。なお、本実施形態においては、同一被検体についての最新の３次元画像（以下、現在の３次元画像Ｖ１とする）、および過去に取得した撮影時期が異なる３次元画像Ｖ２、Ｖ３が記憶されているものとする。また、３次元画像を総称して３次元画像Ｖ０と称する場合があるものとする。
　また、メモリ１２には、画像表示プログラムが記憶されている。画像表示プログラムは、ＣＰＵ１１に実行させる処理として、３次元画像撮影装置２が取得した、比較読影の診断対象となる頸椎を含む３次元画像Ｖ１～Ｖ３における、診断対象となる対応するアキシャル断層面の断層画像Ｔ１～Ｔ３を取得する画像取得処理、断層画像Ｔ１～Ｔ３間に共通に存在する共通領域を決定する共通領域決定処理、断層画像Ｔ１～Ｔ３についての複数の共通領域を同一のサイズで表示するための拡大率を、断層画像Ｔ１～Ｔ３のそれぞれについて決定する拡大率決定処理、および複数の共通領域に決定された拡大率を適用し、拡大率適用後の複数の共通領域の画像をディスプレイ１４に表示する表示制御処理を規定する。
　そして、ＣＰＵ１１がプログラムに従いこれらの処理を実行することで、コンピュータは、画像取得部２１、共通領域決定部２２、拡大率決定部２３、および表示制御部２４として機能する。なお、画像表示装置１は、画像取得処理、共通領域決定処理、拡大率決定処理および表示制御処理をそれぞれ行う複数のプロセッサを備えるものであってもよい。なお、断層画像Ｔ１～Ｔ３が医用画像に対応する。
　画像取得部２１は、３次元画像Ｖ１～Ｖ３における、診断対象となる対応するアキシャル断層面の断層画像Ｔ１～Ｔ３を画像保管サーバ３から取得する。なお、画像取得部２１は、画像保管サーバ３から３次元画像Ｖ１～Ｖ３を取得し、３次元画像Ｖ１～Ｖ３から断層画像Ｔ１～Ｔ３を取得するようにしてもよい。なお、３次元画像Ｖ１～Ｖ３が既にストレージ１３に記憶されている場合には、ストレージ１３から断層画像Ｔ１～Ｔ３を取得するようにしてもよい。
　共通領域決定部２２は、断層画像Ｔ１～Ｔ３に共通に存在する共通領域を決定する。本実施形態においては、共通領域決定部２２は、断層画像Ｔ１～Ｔ３のそれぞれから特徴点を抽出し、抽出した特徴点のマッチングを行うことにより、共通領域を決定する。まず、特徴点の抽出およびマッチングについて説明する。
　特徴点の抽出およびマッチングは、公知の任意の手法を用いることができる。例えば、一の断層画像において、特徴点および特徴点を中心とした、例えば９×９画素の領域をテンプレートとして抽出し、抽出したテンプレートを用いて断層画像間において対応する特徴点を探索するテンプレートマッチングの手法を用いることができる。また、ＳＩＦＴ(Scale-Invariant Feature Transform)あるいはＳＵＲＦ(Speeded Up Robust Features)等のアルゴリズムを用いて、断層画像Ｔ１～Ｔ３に含まれる、エッジ、エッジの交点およびエッジの角部等の特徴点を検出し、検出した特徴点をマッチングさせる手法を用いてもよい。
　ここで、ＳＩＦＴとは、特徴点において画像の回転およびスケール変化に対して不変な特徴量を記述し、記述した特徴量に基づいて、複数の画像の位置合わせを行う手法である。ＳＵＲＦとは、ＳＩＦＴにおいて行われる処理を近似処理に置き換えることにより、より高速に位置合わせを行う手法である。
　また、「Distinctive Image Features from Scale-Invariant Keypoints, David G. Lowe, International Journal of Computer Vision, 2004」（参考文献１）に記載された、スケール変化に対して不変な特徴点を検出する手法を用いることができる。また、「ORB: an efficient alternative to SIFT or SURF. Proc. IEEE International Conference on Computer Vision, pp. 2564-2571, 2011」（参考文献２）に記載された、ＳＩＦＴおよびＳＵＲＦの手法をさらに高速にした手法を用いることができる。
　図３は特徴点の検出およびマッチングの結果を示す図である。図３に示すように、３つの断層画像Ｔ１～Ｔ３には、頸椎領域Ａ１および肩領域Ａ２，Ａ３がそれぞれ含まれるが、各断層画像Ｔ１～Ｔ３において、頸椎領域Ａ１および肩領域Ａ２，Ａ３の含まれる位置およびサイズが異なる。
　共通領域決定部２２は、断層画像Ｔ１において、頸椎領域Ａ１内の特徴点Ｐ１－１、肩領域Ａ２内の特徴点Ｐ２－１、および肩領域Ａ３内の特徴点Ｐ３－１を検出し、断層画像Ｔ１～Ｔ３間において特徴点のマッチングを行う。これにより、断層画像Ｔ１～Ｔ３のそれぞれにおける頸椎領域Ａ１内の特徴点Ｐ１－１，Ｐ１－２，Ｐ１－３、肩領域Ａ２内の特徴点Ｐ２－１，Ｐ２－２，Ｐ２－３、および肩領域Ａ３内の特徴点Ｐ３－１，Ｐ３－２，Ｐ３－３がマッチングされる。図３においては、特徴点Ｐ１－１，Ｐ１－２，Ｐ１－３がマッチングされたことを実線で、特徴点Ｐ２－１，Ｐ２－２，Ｐ２－３がマッチングされたことを破線で、特徴点Ｐ３－１，Ｐ３－２，Ｐ３－３がマッチングされたことを一点鎖線で示している。なお、図３においては、各断層画像Ｔ１～Ｔ３に３つの特徴点のみが検出されているが、実際には多数の特徴点が検出され、マッチングされる。
　共通領域決定部２２は、特徴点のマッチングの結果に基づいて、断層画像Ｔ１～Ｔ３におけるマッチングされた特徴点に最も近い上下左右の縁部を決定する。以下、断層画像Ｔ１～Ｔ３におけるマッチングされた特徴点に最も近い上下左右の縁部を、最近傍上縁部、最近傍下縁部、最近傍左縁部および最近傍右縁部と称する。図４は最近傍縁部の決定を説明するための図である。まず、最近傍上縁部を決定するために、共通領域決定部２２は、断層画像Ｔ１～Ｔ３のそれぞれにおいて、全ての特徴点と上縁部との距離を算出する。そして、算出した距離が最も小さい特徴点を含む断層画像の上縁部を、最近傍上縁部に決定する。本実施形態においては、図４に示すように、断層画像Ｔ３における特徴点Ｐ１－３と断層画像Ｔ３の上縁部との距離が最も小さくなるため、共通領域決定部２２は、断層画像Ｔ３の上縁部を最近傍上縁部３０Ｕに決定する。
　次に最近傍下縁部を決定するために、共通領域決定部２２は、断層画像Ｔ１～Ｔ３のそれぞれにおいて、全ての特徴点と下縁部との距離を算出する。そして、算出した距離が最も小さい特徴点を含む断層画像の下縁部を最近傍下縁部に決定する。本実施形態においては、図４に示すように、断層画像Ｔ２における特徴点Ｐ３－２と断層画像Ｔ２の下縁部との距離が最も小さくなるため、共通領域決定部２２は、断層画像Ｔ２の下縁部を最近傍下縁部３０Ｄに決定する。
　同様にして共通領域決定部２２は、最近傍左縁部および最近傍右縁部を決定する。本実施形態においては、断層画像Ｔ２における特徴点Ｐ３－２と断層画像Ｔ２の左縁部との距離が最も小さくなるため、共通領域決定部２２は、断層画像Ｔ２の左縁部を最近傍左縁部３０Ｌに決定する。また、断層画像Ｔ３における特徴点Ｐ２－３と断層画像Ｔ３の右縁部との距離が最も小さくなるため、共通領域決定部２２は、断層画像Ｔ３の右縁部を最近傍右縁部３０Ｒに決定する。なお、図４においては、決定された上下左右の最近傍縁部を太線にて示している。
　共通領域決定部２２は、決定された上下左右の最近傍縁部に基づいて、断層画像Ｔ１～Ｔ３における共通領域を決定する。なお、本実施形態においては、共通領域は矩形であるものとする。まず、共通領域の上縁部の決定について説明する。本実施形態においては、断層画像Ｔ３の上縁部が最近傍上縁部３０Ｕに決定されているため、共通領域決定部２２は、断層画像Ｔ３における特徴点Ｐ１－３から最近傍上縁部３０Ｕまでの距離Ｌ１を算出し、断層画像Ｔ１，Ｔ２に対して、特徴点Ｐ１－１，Ｐ１－２から距離Ｌ１離れた位置に仮の上縁部を設定する。この際、各断層画像Ｔ１～Ｔ３に含まれる撮影の対象となる被写体の領域（以下、被写体領域とする）のサイズが、各断層画像Ｔ１～Ｔ３において異なるため、距離Ｌ１を正規化して仮の上縁部を設定する。例えば、断層画像Ｔ３における特徴点Ｐ１－３と特徴点Ｐ３－３との距離に対する、断層画像Ｔ１における特徴点Ｐ１－１と特徴点Ｐ３－１との距離の比率を算出し、算出した比率を距離Ｌ１に乗算した上で、断層画像Ｔ１に対して仮の上縁部を設定する。同様に、断層画像Ｔ３における特徴点Ｐ１－３と特徴点Ｐ３－３との距離に対する、断層画像Ｔ２における特徴点Ｐ１－２と特徴点Ｐ３－２との距離の比率を算出し、算出した比率を距離Ｌ１に乗算した上で、断層画像Ｔ２に対して仮の上縁部を設定する。
　また、共通領域の下縁部に関して、本実施形態においては、断層画像Ｔ２の下縁部が最近傍下縁部３０Ｄに決定されているため、共通領域決定部２２は、断層画像Ｔ２における特徴点Ｐ３－２から最近傍下縁部３０Ｄまでの距離Ｌ２を算出し、断層画像Ｔ２，Ｔ３に対して、特徴点Ｐ３－１，Ｐ３－２から距離Ｌ２離れた位置に仮の下縁部を設定する。この際、各断層画像Ｔ１～Ｔ３において、含まれる被写体領域のサイズが異なるため、上記仮の上縁部の設定時と同様に距離Ｌ２を正規化して、仮の下縁部を設定する。
　また、共通領域の左縁部に関して、本実施形態においては、断層画像Ｔ２の左縁部が最近傍左縁部３０Ｌに決定されているため、共通領域決定部２２は、断層画像Ｔ２における特徴点Ｐ３－２から最近傍左縁部３０Ｌまでの距離Ｌ３を算出し、断層画像Ｔ２，Ｔ３に対して、特徴点Ｐ３－１，Ｐ３－２から距離Ｌ３離れた位置に仮の左縁部を設定する。この際、仮の上縁部の設定時と同様に距離Ｌ３を正規化して、仮の左縁部を設定する。
　さらに、共通領域の右縁部に関して、本実施形態においては、断層画像Ｔ３の右縁部が最近傍右縁部３０Ｒに決定されているため、共通領域決定部２２は、断層画像Ｔ３における特徴点Ｐ２－３から最近傍右縁部３０Ｒまでの距離Ｌ４を算出し、断層画像Ｔ１，Ｔ２に対して、特徴点Ｐ２－１，Ｐ２－２から距離Ｌ４離れた位置に仮の右縁部を設定する。この際、仮の上縁部の設定時と同様に距離Ｌ４を正規化して、仮の右縁部を設定する。断層画像Ｔ１～Ｔ３に設定された仮の上下左右の縁部を図５に破線で示す。
　上下左右の仮の縁部が決定されると、共通領域決定部２２は、各断層画像Ｔ１～Ｔ３において、上下左右の仮の縁部および各断層画像の上下左右の最近傍縁部により規定される領域の枠を設定する。そして、枠により囲まれる領域のアスペクト比が、表示する画像と同一となるように、上下左右の仮の縁部および各断層画像の上下左右の最近傍縁部の位置を調整して、共通領域を決定する。図６は決定された共通領域を示す図である。図６に示すように、断層画像Ｔ１～Ｔ３には決定された共通領域Ｃ１～Ｃ３が示されている。なお、断層画像Ｔ２に設定された共通領域Ｃ２においては、下縁部が最近傍下縁部３０Ｄよりも若干上側に位置している。また、断層画像Ｔ３に設定された共通領域Ｃ３においては、上縁部が最近傍上縁部３０Ｕよりも若干下側に位置している。
　拡大率決定部２３は、共通領域Ｃ１～Ｃ３を同一のサイズで表示するための拡大率を、断層画像Ｔ１～Ｔ３のそれぞれについて決定する。本実施形態においては、共通領域Ｃ１～Ｃ３を表示する画像のサイズと一致させるように、共通領域Ｃ１～Ｃ３を拡大縮小するための拡大率Ｒ１～Ｒ３を、断層画像Ｔ１～Ｔ３のそれぞれについて決定する。なお、共通領域のサイズが表示する画像のサイズと同一であれば、その共通領域についての拡大率は１となり、実質的に拡大も縮小もしないこととなる。
　表示制御部２４は、決定された拡大率Ｒ１～Ｒ３を共通領域Ｃ１～Ｃ３にそれぞれ適用し、拡大率を適用した後の共通領域Ｃ１～Ｃ３の画像をディスプレイ１４に表示する。すなわち共通領域Ｃ１～Ｃ３をそれぞれ拡大率Ｒ１～Ｒ３により拡大または縮小して、拡大または縮小された共通領域の画像Ｇ１～Ｇ３をディスプレイ１４に表示する。図７はディスプレイ１４に表示された共通領域の画像Ｇ１～Ｇ３を示す図である。図７に示すように、同一サイズの共通領域の画像Ｇ１～Ｇ３が並んで表示される。表示された共通領域の画像Ｇ１～Ｇ３においては、頸椎領域Ａ１および肩領域Ａ２，Ａ３が、ほぼ同一の位置にほぼ同一のサイズで含まれている。
　なお、共通領域の画像Ｇ１～Ｇ３を表示する際、共通領域Ｃ１～Ｃ３内における被写体領域の配置、または枠により被写体領域が途切れる位置等を考慮して、共通領域Ｃ１～Ｃ３の枠の位置に対してある程度マージンを持たせて共通領域の画像Ｇ１～Ｇ３を表示してもよい。また、共通領域の画像Ｇ１～Ｇ３の表示前に、共通領域Ｃ１～Ｃ３が設定された断層画像Ｔ１～Ｔ３を表示して、ユーザによる修正の指示を受け付けることにより、共通領域Ｃ１～Ｃ３の位置およびサイズを修正した上で、共通領域の画像Ｇ１～Ｇ３を表示してもよい。
　次いで、第１の実施形態において行われる処理について説明する。図８は第１の実施形態において行われる処理を示すフローチャートである。まず、画像取得部２１が、断層画像Ｔ１～Ｔ３を取得し（ステップＳＴ１）、共通領域決定部２２が、断層画像Ｔ１～Ｔ３からの特徴点の抽出およびマッチングを行い（ステップＳＴ２）、特徴点の抽出およびマッチングの結果に基づいて、断層画像Ｔ１～Ｔ３に共通に存在する共通領域Ｃ１～Ｃ３を決定する（ステップＳＴ３）。次いで、拡大率決定部２３が、共通領域Ｃ１～Ｃ３を同一のサイズで表示するための拡大率を、断層画像Ｔ１～Ｔ３のそれぞれについて決定する（ステップＳＴ４）。そして、表示制御部２４が、共通領域Ｃ１～Ｃ３に決定された拡大率Ｒ１～Ｒ３をそれぞれ適用し、拡大率を適用した後の共通領域Ｃ１～Ｃ３の画像Ｇ１～Ｇ３をディスプレイ１４に表示し（ステップＳＴ５）、処理を終了する。
　このように、第１の実施形態においては、複数の断層画像Ｔ１～Ｔ３間に共通に存在する共通領域Ｃ１～Ｃ３を決定し、共通領域Ｃ１～Ｃ３を同一のサイズで表示するための拡大率Ｒ１～Ｒ３を複数の断層画像Ｔ１～Ｔ３のそれぞれについて決定し、複数の共通領域Ｃ１～Ｃ３に決定された拡大率Ｒ１～Ｒ３を適用して、共通領域の画像Ｇ１～Ｇ３を表示するようにしたものである。このため、ユーザは何ら処理を行わなくても、ディスプレイ１４には、断層画像Ｔ１～Ｔ３についての同一のサイズの共通領域の画像Ｇ１～Ｇ３が表示される。したがって、比較読影の対象となる複数の断層画像Ｔ１～Ｔ３に含まれる診断対象となる部位を効果的に見やすくすることができる。
　なお、第１の実施形態においては、取得される断層画像Ｔ１～Ｔ３は、それぞれ３次元画像Ｖ１～Ｖ３における１つの断層面の画像であるため、表示された画像Ｇ１～Ｇ３の断層面の位置を変更することにより、異なる断層面の断層画像が表示される。その際、異なる断層面の断層画像においては、共通領域と同一の領域、すなわち断層画像Ｔ１～Ｔ３に設定した共通領域と同一の位置および同一サイズの領域を切り出して、表示する画像のサイズに拡大縮小して表示すればよい。なお、３次元画像Ｖ１～Ｖ３に含まれる全ての断層画像について、対応する断層面の断層画像間において上記と同様に共通領域を決定し、断層面を切り替えた際に切り替えられた断層面の断層画像についての共通領域の画像を表示してもよい。また、最初に表示する断層画像についてのみ共通領域の画像を表示し、断層面を切り替えた場合にはその断層面の断層画像をそのまま表示するようにしてもよい。
　次いで、本発明の第２の実施形態について説明する。なお、第２の実施形態による画像表示装置の構成は、図２に示す第１の実施形態による画像表示装置の構成と同一であり、共通領域決定部２２が行う処理のみが異なるため、ここでは装置についての詳細な説明は省略する。第２の実施形態においては、複数の３次元画像のそれぞれに含まれる断層画像から、断層画像間において共通する解剖学的領域を抽出し、抽出した解剖学的領域に基づいて共通領域を決定するようにした点が第１の実施形態と異なる。
　このため、第２の実施形態においては、共通領域決定部２２は断層画像から解剖学的領域を抽出する。図９は第２の実施形態における断層画像からの解剖学的領域の抽出を説明するための図である。なお、第２の実施形態においては、胸部の３次元画像に含まれるアキシャル断面の断層画像Ｔ１１，Ｔ１２を使用するものとする。共通領域決定部２２は、断層画像Ｔ１１，Ｔ１２から心臓領域および肺領域を解剖学的領域として抽出する。
　心臓を抽出する処理としては、例えば特開平２００８－２５９６８２号公報に記載されたように、心臓認識を行い、認識結果に基づいて心臓を抽出する手法を用いることができる。特開平２００８－２５９６８２号公報に記載された手法は、入力された断層画像を正規化し、正規化された断層画像から多数の特徴量を算出し、正規化した断層画像毎に算出された特徴量を、AdaBoost手法によって得られた判別器に入力して、部位らしさを表す部位毎のスコアを算出し、算出された部位スコアを入力として、動的計画法を用いて、人体の体部の並び順が保たれるように断層画像に表された部位（すなわち心臓）を決定する手法である。また、テンプレートマッチングによる方法（例えば特開２００２－２５３５３９号公報参照）および、各部位（すなわち心臓）の固有画像を用いた方法（例えば特開２００３－１０１６６号公報参照）等を用いることもできる。
　また、肺を抽出する処理としては、断層画像における画素毎の信号値をヒストグラム化し、肺をしきい値処理することにより抽出する方法、肺を表すシード点に基づく領域拡張法(Region Growing)等、任意の手法を用いることができる。なお、第２の実施形態においては、右肺のみを抽出の対象とする。
　また、「Marginal space learning for efficient detection of 2D/3D anatomical structures in medical images.　 Proc. Information Processing in Medical Imaging, 2009」（参考文献３）に記載された、マージナルスペースラーニングの手法を用いて、心臓および肺を抽出することもできる。
　共通領域決定部２２は、断層画像Ｔ１１，Ｔ１２において抽出された心臓および肺を含む矩形の領域をそれぞれ心臓領域Ａ１１－１，Ａ１１－２、および肺領域Ａ１２－１，Ａ１２－２として抽出する。なお、図９においては、心臓領域Ａ１１－１，Ａ１１－２を実線で、肺領域Ａ１２－１，Ａ１２－２を破線で示している。また、心臓領域Ａ１１－１，Ａ１１－２、および肺領域Ａ１２－１，Ａ１２－２が解剖学的領域に対応する。
　共通領域決定部２２は、心臓領域および肺領域の抽出結果に基づいて、断層画像Ｔ１１，Ｔ１２における、抽出された心臓領域および肺領域に最も近い上下左右の縁部、すなわち最近傍縁部を決定する。第２の実施形態においては、断層画像Ｔ１２において、心臓領域Ａ１１－２および肺領域Ａ１２－２の双方が、断層画像Ｔ１の心臓領域Ａ１１－１および肺領域Ａ１２－１よりも、断層画像Ｔ１２の上縁部、下縁部、左縁部および右縁部までの距離が小さい。このため、共通領域決定部２２は、図１０に示すように、断層画像Ｔ１２の上縁部、下縁部、左縁部および右縁部を、それぞれ最近傍上縁部３１Ｕ、最近傍下縁部３１Ｄ、最近傍左縁部３１Ｌおよび最近傍右縁部３１Ｒに決定する。
　共通領域決定部２２は、決定された上下左右の最近傍縁部に基づいて、断層画像Ｔ１１，Ｔ１２に共通に存在する共通領域を決定する。第２の実施形態においては、断層画像Ｔ１２の上下左右の縁部が、最近傍上縁部３１Ｕ、最近傍下縁部３１Ｄ、最近傍左縁部３１Ｌおよび最近傍右縁部３１Ｒに決定されているため、断層画像Ｔ１２の全領域が共通領域Ｃ１２となる。このため、共通領域決定部２２は、断層画像Ｔ１１に対してのみ共通領域Ｃ１１の枠を設定する。具体的には、断層画像Ｔ１２において、心臓領域Ａ１１－２の上縁部から断層画像Ｔ１２の上縁部までの距離Ｌ１１を算出する。ここで、断層画像Ｔ１１，Ｔ１２において、心臓領域および肺領域の大きさが異なるため、断層画像Ｔ１１における心臓領域Ａ１１－１と断層画像Ｔ１２における心臓領域Ａ１１－２とのサイズの比率を算出し、算出した比率により距離Ｌ１１を正規化し、断層画像Ｔ１１における心臓領域Ａ１１－１の上縁部から正規化した距離Ｌ１１離れた位置に仮の上縁部を設定する。
　また、共通領域の下縁部に関して、断層画像Ｔ１２において、肺領域Ａ１２－２の下縁部から断層画像Ｔ１２の下縁部までの距離Ｌ１２を算出する。この際、仮の上縁部を設定する場合と同様に距離Ｌ１２を正規化し、断層画像Ｔ１１における肺領域Ａ１２－１の下縁部から正規化した距離Ｌ１２離れた位置に仮の下縁部を設定する。
　また、共通領域の左縁部に関して、断層画像Ｔ１２において、心臓領域Ａ１１－２の左縁部から断層画像Ｔ１２の左縁部までの距離Ｌ１３を算出する。この際、仮の上縁部を設定する場合と同様に距離Ｌ１３を正規化し、断層画像Ｔ１１における心臓領域Ａ１１－１の左縁部から正規化した距離Ｌ１３離れた位置に仮の左縁部を設定する。
　また、共通領域の右縁部に関して、断層画像Ｔ１２において、肺領域Ａ１２－２の右縁部から断層画像Ｔ１２の右縁部までの距離Ｌ１４を算出する。この際、仮の上縁部を設定する場合と同様に距離Ｌ１４を正規化し、断層画像Ｔ１１における肺領域Ａ１２－１の右縁部から正規化した距離Ｌ１４離れた位置に仮の右縁部を設定する。
　上下左右の仮の縁部が決定されると、共通領域決定部２２は、各断層画像Ｔ１１，Ｔ１２において、上下左右の仮の縁部および各断層画像の上下左右の最近傍縁部により規定される領域の枠を設定する。そして、枠により囲まれる領域のアスペクト比が、表示する画像と同一となるように、上下左右の仮の縁部および各断層画像の上下左右の最近傍縁部の位置を調整して、共通領域を決定する。図１１は決定された共通領域を示す図である。図１１に示すように、断層画像Ｔ１１，Ｔ１２には決定された共通領域Ｃ１１，Ｃ１２が示されている。なお、断層画像Ｔ１２については全領域が共通領域Ｃ１２となる。
　そして、拡大率決定部２３が、共通領域Ｃ１１，Ｃ１２を同一のサイズで表示するための拡大率を断層画像Ｔ１１，Ｔ１２のそれぞれについて決定する。さらに、表示制御部２４が、決定された拡大率を共通領域Ｃ１１，Ｃ１２にそれぞれ適用し、拡大率を適用した後の共通領域Ｃ１１，Ｃ１２の画像をディスプレイ１４に表示する。
　図１２は第２の実施形態においてディスプレイ１４に表示された共通領域の画像を示す図である。図１２に示すように、共通領域の画像Ｇ１１，Ｇ１２が並んで表示される。表示された共通領域の画像Ｇ１１，Ｇ１２においては、心臓領域および肺領域が、ほぼ同一の位置にほぼ同一のサイズで含まれている。
　また、第２の実施形態においても、第１の実施形態と同様に、共通領域の画像Ｇ１１，Ｇ１２を表示する際、共通領域Ｃ１１，Ｃ１２内における被写体領域の配置、または枠により被写体領域が途切れる位置等を考慮して、枠の各辺の位置に対してある程度マージンを持たせて共通領域Ｃ１１，Ｃ１２の画像Ｇ１１，Ｇ１２を表示してもよい。また、共通領域の画像Ｇ１１，Ｇ１２の表示前に、共通領域Ｃ１１，Ｃ１２が設定された断層画像Ｔ１１１，Ｔ１２を表示して、ユーザによる修正の指示を受け付けることにより、共通領域Ｃ１１，Ｃ１２の位置およびサイズを修正した上で、共通領域の画像Ｇ１１，Ｇ１２を表示してもよい。
　次いで、第２の実施形態において行われる処理について説明する。図１３は第２の実施形態において行われる処理を示すフローチャートである。まず、画像取得部２１が、断層画像Ｔ１１，Ｔ１２を取得し（ステップＳＴ１１）、共通領域決定部２２が、断層画像Ｔ１１，Ｔ１２からの解剖学的領域の抽出を行い（ステップＳＴ１２）、解剖学的領域の抽出結果に基づいて、断層画像Ｔ１１，Ｔ１２に共通に存在する共通領域Ｃ１１，Ｃ１２を決定する（ステップＳＴ１３）。次いで、拡大率決定部２３が、共通領域Ｃ１１，Ｃ１２を同一のサイズで表示するための拡大率を、断層画像Ｔ１１，Ｔ１２のそれぞれについて決定する（ステップＳＴ１４）。そして、表示制御部２４が、共通領域Ｃ１１，Ｃ１２された拡大率をそれぞれ適用し、拡大率を適用した後の共通領域Ｃ１１，Ｃ１２の画像をディスプレイ１４に表示し（ステップＳＴ１５）、処理を終了する。
　なお、上記第２の実施形態においては、断層画像Ｔ１１，Ｔ１２からそれぞれ心臓領域および肺領域を抽出しているが、心臓領域および肺領域のいずれか一方のみ、例えば心臓領域のみを抽出するようにしてもよい。以下、これを第３の実施形態として説明する。
　ここで、同一の被検体においては、心臓および肺の位置関係は、３次元画像の撮影時期に拘わらずほぼ一定である。このため、各断層画像Ｔ１１，Ｔ１２において、心臓領域および肺領域の解剖学的な位置関係は既知となる。したがって、一方の断層画像Ｔ１１において、抽出された心臓領域Ａ１１－１に対する肺領域の位置が分かれば、他方の断層画像Ｔ１２における心臓領域Ａ１１－２の位置から肺領域の位置が分かる。
　このため、第３の実施形態においては、共通領域決定部２２は、断層画像Ｔ１１においてのみ、心臓領域Ａ１１－１および肺領域Ａ１２－１を抽出し、断層画像Ｔ１における心臓領域Ａ１１－１に対する肺領域Ａ１２－１の位置に基づいて、他の断層画像Ｔ１２における心臓領域Ａ１１－２に対する肺領域の位置を特定する。これにより、断層画像Ｔ１２において肺領域を抽出しなくても、断層画像Ｔ１１における心臓領域Ａ１１－１と肺領域Ａ１２－１との位置関係から、断層画像Ｔ１２における肺領域の位置を決定することができる。したがって、断層画像Ｔ１１，Ｔ１２における心臓領域および肺領域から、上記と同様に共通領域Ｃ１１，Ｃ１２を決定することができる。
　次いで、本発明の第４の実施形態について説明する。なお、第４の実施形態による画像表示装置の構成は、図２に示す第１の実施形態による画像表示装置の構成と同一であり、共通領域決定部２２が行う処理のみが異なるため、ここでは装置についての詳細な説明は省略する。第４の実施形態においては、複数の３次元画像のそれぞれに含まれる被写体領域の少なくとも一部の領域を抽出し、断層画像間において抽出した被写体領域の少なくとも一部の領域の位置合わせを行うことにより共通領域を決定するようにした点が第１の実施形態と異なる。なお、被写体領域とは、断層画像における撮影の対象となる被写体が存在する領域である。
　第４の実施形態においては、共通領域決定部２２は、断層画像に含まれる被写体領域の少なくとも一部の領域を抽出する。本実施形態においては、被写体領域の全部の領域を抽出するものとする。具体的には、断層画像をヒストグラム解析して被写体領域を抽出する手法、または断層画像に含まれる輪郭を抽出することにより被写体領域を抽出する手法等を用いることができる。さらに、共通領域決定部２２は、断層画像に対して二値化処理を行うことにより、断層画像を被写体領域とそれ以外の領域とに分離する。図１４は二値化処理が行われた断層画像を示す図である。なお、図１４は第１の実施形態における断層画像Ｔ１～Ｔ３から被写体領域を抽出し、二値化処理した結果を示している。図１３に示すように、断層画像Ｔ１～Ｔ３のそれぞれから被写体領域Ａ２１，Ａ２２，Ａ２３がそれ以外の背景領域と分離されている。
　共通領域決定部２２は、二値化された被写体領域Ａ２１，Ａ２２，Ａ２３を平行移動、回転移動および拡大縮小して、被写体領域Ａ２１，Ａ２２，Ａ２３の位置合わせを行う。共通領域決定部２２は、位置合わせの結果に基づいて、断層画像Ｔ１～Ｔ３における位置合わせされた被写体領域に最も近い上下左右の縁部を決定する。なお、上下左右の最近傍縁部の決定は上記第１の実施形態と同様であるため、ここでは詳細な説明は省略する。なお、第４の実施形態においては、特徴点に代えて、断層画像Ｔ１～Ｔ３における被写体領域Ａ２１，Ａ２２，Ａ２３の最も上側にある画素位置、最も下側にある画素位置、最も左側にある画素位置および最も右側にある画素位置を基準として、最近傍上縁部、最近傍下縁部、最近傍左縁部および最近傍右縁部を決定する。さらに、共通領域決定部２２は、第１の実施形態と同様に仮の上下左右の縁部を決定し、共通領域を決定する。
　なお、上記第４の実施形態においては、断層画像における被写体領域の一部の領域のみを抽出して共通領域を設定してもよい。例えば、断層画像Ｔ１～Ｔ３における頸椎の領域のみを抽出し、頸椎の領域のみを含む共通領域を設定するようにしてもよい。
　また、上記第４の実施形態においては、二値化処理を行うことなく、抽出した被写体領域を用いて位置合わせを行うようにしてもよい。
　次いで、本発明の第５の実施形態について説明する。図１５は、本発明の第５の実施形態による画像表示装置の構成を示す概略ブロック図である。なお、図１５において図１と同一の構成については同一の参照番号を付与し、詳細な説明は省略する。第５の実施形態による画像表示装置１Ａは、共通領域の画像に対して画質を一致させるための画像処理を施す画像処理部２５を備えた点が第１の実施形態と異なる。
　画像処理部２５は、具体的には、共通領域の画像の濃度およびコントラスト等を一致させるための画像処理を複数の共通領域のうちの少なくとも１つに対して施す。濃度については、複数の共通領域の画像の平均濃度を算出し、いずれか１つの共通領域の画像の平均濃度に一致するように他の共通領域の画像の濃度を変更すればよい。コントラストについては、複数の共通領域の画像のそれぞれについての最高濃度と最低濃度との差分値を算出し、いずれか１つの共通領域の画像の上記差分値に一致するように他の共通領域の画像の差分値を変更するようにコントラストを変更すればよい。
　このように、共通領域の画像の画質を一致させることにより、共通領域の画像を見やすくすることができるため、診断をより容易に行うことができる。
　なお、上記各実施形態においては、断層画像の実サイズを一致させた後に共通領域を決定するようにしてもよい。とくに、断層画像のピクセルスペーシング情報、すなわち隣接する画素の中心間の距離の情報が３次元画像に付与されている場合、ピクセルスペーシング情報を用いて、断層画像の実サイズを一致させればよい。例えば、第２の実施形態において、断層画像Ｔ１１のピクセルスペーシング情報が１ｍｍ、断層画像Ｔ１２のピクセルスペーシング情報が２ｍｍであった場合、断層画像Ｔ１２の縦横のサイズをそれぞれ１／２に縮小することにより、断層画像Ｔ１１と断層画像Ｔ１２との実サイズを一致させることができる。このように断層画像の実サイズを一致させることにより、効率よく共通領域を決定することができる。
　また、上記各実施形態においては、複数の断層画像についての共通領域の画像を並べて表示しているが、複数の共通領域の画像を切り替えて表示してもよい。この場合、入力部１５からの指示により共通領域の画像を切り替えてもよく、一定時間経過する毎に自動で共通領域の画像を切り替えるようにしてもよい。また、複数の共通領域の画像の並べての表示と切り替え表示とを切り替えることができるようにしてもよい。
　また、上記各実施形態においては、表示の対象を断層画像としているが、これに限定されるものではなく、超音波診断層、ＭＲＩ装置、ＰＥＴ装置およびＸ線撮影装置等により取得された医用画像を表示の対象とする場合も本発明を適用できる。
　また、上記各実施形態においては、比較読影の診断対象となる全ての医用画像を表示しているが、比較読影の診断対象となる全ての医用画像のうちの選択された複数の医用画像のみを表示するようにしてもよい。この場合、選択された複数の医用画像に対してのみ、共通領域の決定、拡大率の決定および共通領域の画像の表示を行うようにすればよい。例えば、上記第１の実施形態において、断層画像Ｔ１～Ｔ３のうち、断層画像Ｔ１，Ｔ２が選択された場合、断層画像Ｔ１，Ｔ２に対してのみ、共通領域の決定、拡大率の決定および共通領域の画像の表示を行うようにすればよい。また、全ての医用画像に対して共通領域の決定および拡大率の決定を行い、選択された複数の医用画像のみ、共通領域の画像の表示を行うようにしてもよい。
　以下、本実施形態の作用効果について説明する。
　複数の医用画像から特徴点を抽出し、複数の医用画像間において、特徴点のマッチングを行うことによって共通領域を決定することにより、効率よく共通領域を決定することができる。
　複数の医用画像から、複数の医用画像に共通する解剖学的領域を抽出し、抽出した解剖学的領域に基づいて共通領域を決定することにより、効率よく共通領域を決定することができる。
　複数の医用画像のそれぞれに複数の解剖学的領域が存在する場合、複数の医用画像のそれぞれから一の解剖学的領域を抽出し、複数の医用画像のうちの一の医用画像における抽出された一の解剖学的領域と、一の解剖学的領域以外の他の解剖学的領域との位置関係とに基づいて、一の医用画像以外の他の医用画像における他の解剖学的領域を決定し、複数の医用画像における抽出された一の解剖学的領域と他の解剖学的領域とに基づいて、共通領域を決定することにより、１つの医用画像に対して領域を指定するのみで、指定された領域を複数の医用画像における共通領域に決定して表示手段に表示することができる。
　複数の医用画像のそれぞれから被写体領域の少なくとも一部の領域を抽出し、複数の医用画像間において、被写体領域の少なくとも一部の領域の位置合わせを行うことによって共通領域を決定することにより、効率よく共通領域を決定することができる。
　　　１，１Ａ　　画像表示装置
　　　２　　３次元画像撮影装置
　　　３　　画像保管サーバ
　　　４　　ネットワーク
　　　１１　　ＣＰＵ
　　　１２　　メモリ
　　　１３　　ストレージ
　　　１４　　ディスプレイ
　　　１５　　入力部
　　　２１　　画像取得部
　　　２２　　共通領域決定部
　　　２３　　拡大率決定部
　　　２４　　表示制御部
　　　２５　　画像処理部

Claims (14)

  1. 　複数の医用画像を取得する画像取得手段と、
    　前記複数の医用画像間に共通に存在する共通領域を決定する共通領域決定手段と、
    　前記複数の医用画像についての複数の前記共通領域を同一のサイズで表示するための拡大率を、前記複数の医用画像のそれぞれについて決定する拡大率決定手段と、
    　前記複数の共通領域に前記決定された拡大率を適用し、該拡大率適用後の前記複数の共通領域の画像を表示手段に表示する表示制御手段とを備えたことを特徴とする画像表示装置。
  2. 　前記共通領域決定手段は、前記複数の医用画像から特徴点を抽出し、前記複数の医用画像間において、前記特徴点を用いたマッチングを行うことにより、前記共通領域を決定する請求項１記載の画像表示装置。
  3. 　前記共通領域決定手段は、前記複数の医用画像から、該複数の医用画像に共通する解剖学的領域を抽出し、該抽出した解剖学的領域に基づいて、前記共通領域を決定する請求項１記載の画像表示装置。
  4. 　前記共通領域決定手段は、前記複数の医用画像のそれぞれに複数の解剖学的領域が存在する場合、前記複数の医用画像のそれぞれから一の解剖学的領域を抽出し、前記複数の医用画像のうちの一の医用画像における前記抽出された一の解剖学的領域と、該一の解剖学的領域以外の他の解剖学的領域との位置関係とに基づいて、前記一の医用画像以外の他の医用画像における前記他の解剖学的領域を決定し、前記複数の医用画像における前記抽出された一の解剖学的領域と前記他の解剖学的領域とに基づいて、前記共通領域を決定する請求項３記載の画像表示装置。
  5. 　前記共通領域決定手段は、前記複数の医用画像のそれぞれから被写体領域の少なくとも一部の領域を抽出し、前記複数の医用画像間において、前記被写体領域の少なくとも一部の領域の位置合わせを行うことにより、前記共通領域を決定する請求項１記載の画像表示装置。
  6. 　前記共通領域決定手段は、前記複数の医用画像のそれぞれを二値化して前記位置合わせを行う請求項５記載の画像表示装置。
  7. 　前記共通領域決定手段は、前記複数の医用画像の実サイズを一致させて前記共通領域を決定する請求項１から６のいずれか１項記載の画像表示装置。
  8. 　前記共通領域決定手段は、前記複数の医用画像のそれぞれに付与された、隣接する画素の中心間の距離の情報に基づいて、前記実サイズを一致させる請求項７記載の画像表示装置。
  9. 　前記表示制御手段は、前記共通領域を含む矩形領域の画像を前記表示手段に表示する請求項１から８のいずれか１項記載の画像表示装置。
  10. 　前記表示制御手段は、前記拡大率適用後の前記複数の共通領域の画像を並べて表示する請求項１から９のいずれか１項記載の画像表示装置。
  11. 　前記表示制御手段は、前記拡大率適用後の前記複数の共通領域の画像を切り替え表示する請求項１から９のいずれか１項記載の画像表示装置。
  12. 　前記複数の共通領域の画像に対して画質を一致させる画像処理を行う画像処理手段をさらに備えた請求項１から１１のいずれか１項記載の画像表示装置。
  13. 　複数の医用画像を取得し、
    　前記複数の医用画像間に共通に存在する共通領域を決定し、
    　前記複数の医用画像についての複数の前記共通領域を同一のサイズで表示するための拡大率を、前記複数の医用画像のそれぞれについて決定し、
    　前記複数の共通領域に前記決定された拡大率を適用し、該拡大率適用後の前記複数の共通領域の画像を表示手段に表示することを特徴とする画像表示方法。
  14. 　複数の医用画像を取得する手順と、
    　前記複数の医用画像間に共通に存在する共通領域を決定する手順と、
    　前記複数の医用画像についての複数の前記共通領域を同一のサイズで表示するための拡大率を、前記複数の医用画像のそれぞれについて決定する手順と、
    　前記複数の共通領域に前記決定された拡大率を適用し、該拡大率適用後の前記複数の共通領域の画像を表示手段に表示する手順とをコンピュータに実行させることを特徴とする画像表示プログラム。
PCT/JP2017/007502 2016-03-09 2017-02-27 画像表示装置、方法およびプログラム Ceased WO2017154640A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
US16/046,264 US10307124B2 (en) 2016-03-09 2018-07-26 Image display device, method, and program for determining common regions in images

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2016045137A JP6525903B2 (ja) 2016-03-09 2016-03-09 画像表示装置、方法およびプログラム
JP2016-045137 2016-03-09

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US16/046,264 Continuation US10307124B2 (en) 2016-03-09 2018-07-26 Image display device, method, and program for determining common regions in images

Publications (1)

Publication Number Publication Date
WO2017154640A1 true WO2017154640A1 (ja) 2017-09-14

Family

ID=59790432

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/007502 Ceased WO2017154640A1 (ja) 2016-03-09 2017-02-27 画像表示装置、方法およびプログラム

Country Status (3)

Country Link
US (1) US10307124B2 (ja)
JP (1) JP6525903B2 (ja)
WO (1) WO2017154640A1 (ja)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7334900B2 (ja) * 2019-05-20 2023-08-29 国立研究開発法人理化学研究所 判別装置、学習装置、方法、プログラム、学習済みモデルおよび記憶媒体
US11367254B2 (en) * 2020-04-21 2022-06-21 Electronic Arts Inc. Systems and methods for generating a model of a character from one or more images
CN120019403A (zh) 2022-09-20 2025-05-16 富士胶片株式会社 显示控制装置、显示控制装置的工作方法及显示控制装置的工作程序
US20260045007A1 (en) * 2024-08-06 2026-02-12 Fujifilm Healthcare Americas Corporation System and method for synchronized navigation and annotation of correlated, heterogeneous sets of medical images

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6244224A (ja) * 1985-08-23 1987-02-26 富士写真フイルム株式会社 画像処理方法および装置
JP2002253540A (ja) * 2001-02-27 2002-09-10 Canon Inc 医療用撮影システム及び撮影表示方法
JP2003010172A (ja) * 2001-07-04 2003-01-14 Hitachi Medical Corp 臓器の特定領域抽出表示方法及び装置
JP2008188177A (ja) * 2007-02-02 2008-08-21 Hitachi Medical Corp 画像処理装置
JP2013202051A (ja) * 2012-03-27 2013-10-07 Hitachi Ltd 内臓脂肪シミュレーション装置及びプログラム
JP2015213749A (ja) * 2014-04-21 2015-12-03 株式会社東芝 Ｘ線コンピュータ断層撮影装置及び撮影条件設定支援装置
JP2016012346A (ja) * 2014-06-04 2016-01-21 パナソニック株式会社 制御方法及びプログラム

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3639030B2 (ja) 1995-02-28 2005-04-13 株式会社東芝 画像表示システム及びそのシステムを用いた画像表示方法
JP2003265416A (ja) 2002-03-12 2003-09-24 Konica Corp 医療画像処理装置
JP4997341B2 (ja) 2011-11-21 2012-08-08 株式会社東芝 医用画像表示装置
KR20130111780A (ko) * 2012-04-02 2013-10-11 삼성전자주식회사 Ｅｍｉ 차폐부를 갖는 반도체 장치
US20140021201A1 (en) * 2012-06-14 2014-01-23 RG Innovations, LLC System and method for modular and interchangable human interface solutions for portable electronic devices
KR102114415B1 (ko) * 2013-01-29 2020-05-22 삼성전자주식회사 의료 영상 정합 방법 및 장치
JP6053012B2 (ja) * 2013-03-28 2016-12-27 富士フイルム株式会社 画像表示装置および方法
US9289772B2 (en) * 2013-08-01 2016-03-22 Storm Technologies, Inc. System for improving airflow characteristics within a coal pulverizer
JP6419441B2 (ja) 2014-03-11 2018-11-07 キヤノンメディカルシステムズ株式会社 医用画像処理装置、医用画像処理システム、および医用画像処理プログラム
US9613181B2 (en) * 2014-05-29 2017-04-04 Globalfoundries Inc. Semiconductor device structure including active region having an extension portion

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6244224A (ja) * 1985-08-23 1987-02-26 富士写真フイルム株式会社 画像処理方法および装置
JP2002253540A (ja) * 2001-02-27 2002-09-10 Canon Inc 医療用撮影システム及び撮影表示方法
JP2003010172A (ja) * 2001-07-04 2003-01-14 Hitachi Medical Corp 臓器の特定領域抽出表示方法及び装置
JP2008188177A (ja) * 2007-02-02 2008-08-21 Hitachi Medical Corp 画像処理装置
JP2013202051A (ja) * 2012-03-27 2013-10-07 Hitachi Ltd 内臓脂肪シミュレーション装置及びプログラム
JP2015213749A (ja) * 2014-04-21 2015-12-03 株式会社東芝 Ｘ線コンピュータ断層撮影装置及び撮影条件設定支援装置
JP2016012346A (ja) * 2014-06-04 2016-01-21 パナソニック株式会社 制御方法及びプログラム

Also Published As

Publication number Publication date
US20180325478A1 (en) 2018-11-15
US10307124B2 (en) 2019-06-04
JP6525903B2 (ja) 2019-06-05
JP2017158757A (ja) 2017-09-14

Similar Documents

Publication Publication Date Title
JP5138431B2 (ja) 画像解析装置および方法並びにプログラム
JP5486197B2 (ja) 椎骨中心検出装置および方法並びにプログラム
Yao et al. Automated spinal column extraction and partitioning
US20200058098A1 (en) Image processing apparatus, image processing method, and image processing program
JP6363575B2 (ja) 画像位置合わせ装置および方法並びにプログラム
JP4744883B2 (ja) 画像位置合わせ方法及び医用画像データ処理装置
US20110237938A1 (en) Medical image diagnosis assisting apparatus and method, and computer readable recording medium on which is recorded program for the same
JP5364290B2 (ja) 画像表示装置並びに画像表示制御方法およびプログラム
JP5643304B2 (ja) 胸部トモシンセシスイメージングにおけるコンピュータ支援肺結節検出システムおよび方法並びに肺画像セグメント化システムおよび方法
US8374410B2 (en) Medical image display device and image displaying method
CN112116004B (zh) 病灶分类方法及装置、病灶分类模型的训练方法
JP4545807B2 (ja) 骨番号認識装置およびそのプログラム
TWI684994B (zh) 脊椎影像註冊方法
JP2018061771A (ja) 画像処理装置、及び画像処理方法
Forsberg Atlas-based registration for accurate segmentation of thoracic and lumbar vertebrae in CT data
JP6525903B2 (ja) 画像表示装置、方法およびプログラム
WO2011050454A1 (en) Bone imagery segmentation method and apparatus
JP2009207727A (ja) 椎体位置決定装置および方法並びにプログラム
JP2009301254A (ja) 画像処理装置および方法ならびにプログラム
Lenga et al. Deep learning based rib centerline extraction and labeling
JP2019088672A (ja) 画像処理装置および画像処理装置の作動方法並びに画像処理プログラム
JP4099357B2 (ja) 画像処理方法および装置
JP7098835B2 (ja) マッチング装置、方法およびプログラム
Čech et al. Piecewise rigid multimodal spine registration
CN112190275A (zh) 扫描方法、装置及系统

Legal Events

Date Code Title Description
NENP Non-entry into the national phase

Ref country code: DE

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17762980

Country of ref document: EP

Kind code of ref document: A1

122 Ep: pct application non-entry in european phase

Ref document number: 17762980

Country of ref document: EP

Kind code of ref document: A1
