  • the present invention relates to a high-strength ferritic heat-resistant steel for structural members constituting high-temperature equipment such as power generation equipment or chemical plant equipment used in a high-temperature / high-pressure environment and a method for producing the same.
  • the upper limit of the usable temperature of the high chromium ferritic heat resistant steel having a conventional tempered lath martensite structure is 600 ° C., and austenitic heat resistant steel and nickel-based heat resistant alloy are used in a temperature range higher than that.
  • Conventional high chromium ferritic heat resistant steels are mainly strengthened by carbides.
  • heat-resistant steel that was developed about 30 years ago, put into practical use for about 20 years, and has been widely used up to now is carbon steel (Grade92 steel (fire) containing chromium (Cr) and tungsten (W). It is also called STPA29). Since this carbon steel contains carbon, carbides are precipitated, and this carbide contributes to strengthening of the steel. However, as a weak point of this carbon steel, the main strengthening phase carbide (also called M23C6 type carbide) contains chromium (Cr) that contributes to improving oxidation resistance and W that contributes to solid solution strengthening. Oxidation resistance and solid solution strengthening are impaired by the precipitation of M23C6 type carbide. Furthermore, since the thermally unstable carbides are coarsened early and lose their strengthening ability at 600 ° C. or higher, the upper limit of the use temperature of the conventional high chromium ferritic heat resistant steel is limited to 600 ° C.
  • a phase that is more thermally stable than carbide As the strengthening phase of high chromium ferritic heat resistant steel, it is possible to increase the applicable temperature range of the same material.
  • an intermetallic compound such as a Laves phase (Laves phase) which is a stable phase at a high temperature can be mentioned.
  • austenitic heat-resistant steels and nickel-based heat-resistant alloys have been developed with an intermetallic compound as a strengthening phase.
  • some high-chromium ferritic heat-resistant steels such as ferritic single-phase steels that do not have a solid phase transformation point even at high temperatures, have been strengthened by intermetallic compounds. It becomes.
  • the amount of these elements added to the conventional high chromium ferritic heat resistant steel is limited to about 2% at maximum for the purpose of solid solution strengthening.
  • elements that stabilize the austenite phase at high temperatures include carbon, nitrogen, nickel, manganese, copper, and cobalt.
  • carbon when carbon is increased, a large amount of carbides including chromium, tungsten, and molybdenum are precipitated, so that not only the oxidation resistance due to solid solution chromium is lowered but also the amount of precipitation of intermetallic compounds is reduced.
  • nickel or manganese is increased, creep strength is lowered, and when copper is increased, red brittleness becomes a problem in addition to creep strength.
  • Cobalt is an element that can stabilize the austenite phase without lowering the creep strength, but is an expensive element and is not suitable for adding a large amount.
  • Austenitic heat-resistant steels and nickel-based heat-resistant alloys have sufficient heat resistance, but they are more expensive than high-chromium ferritic heat-resistant steels because they contain a lot of rare elements, and are essentially thermally expanded due to the crystal structure of the material. The coefficient is large. Therefore, as a material for a thermal power plant that frequently starts and stops, damage due to thermal fatigue is inevitable. On the other hand, the crystal structure of ferritic heat-resistant steel has a small coefficient of thermal expansion, so if it can be given sufficient heat resistance and strength, it is optimal as a material for thermal power plants operating at 600 ° C or higher. Become. *
  • nitrides or carbonitrides that precipitate when high nitrogen is added instead of carbides (M 23 C 6 type carbides) used as the strengthening phase. It is planned to strengthen.
  • the nitrogen content is 0.10 to 0.50% by weight and the tungsten content is 0.50 to 3.00% by weight.
  • a ferritic heat resistant steel for example, Patent Document 1.
  • ferritic heat resistant steels having a nitrogen content of 0.10 to 0.50 wt% and a tungsten content of 0.20 to 1.50 wt% (for example, Patent Documents 2 and 3).
  • ferritic heat resistant steel in which the nitrogen content is 0.50 to 2.0% by weight and the tungsten content is 0.20 to 1.50% by weight for example, Patent Document 4).
  • the amount of tungsten added is at most about 3.00% by weight.
  • the amount of tungsten added is Fe 2 W. It is known that precipitation of the Laves phase impairs the solid solution strengthening of tungsten, that is, the Laves phase precipitation is known to cause weakening of the heat-resisting steel. Also has a statement to that effect.
  • tungsten itself is an element that stabilizes the ferrite phase, but on the other hand, if the added amount increases, The effect of eliminating the austenite phase region is strengthened, and as a result, the martensite structure formed by cooling of the austenite phase region is not generated, and a ferritic heat resistant steel itself composed of the martensite structure can be manufactured. Loss is a major factor.
  • the present invention has been made to solve the above-described problems, and an object of the present invention is to provide a ferritic heat resistant steel that achieves both a stable tempered lath martensite structure and high strength.
  • the present inventors added a large amount of tungsten and tempered lath martensite, which could not be achieved conventionally, by adding nitrogen, which is an element that is inexpensive and does not decrease the creep strength when added in a large amount under optimal conditions. It has been found that ferritic heat resistant steels that are compatible with structure formation can be produced.
  • the ferritic heat resistant steel disclosed in the present application is a ferritic heat resistant steel containing a martensite structure, and includes an intermetallic compound containing a nitride and a tungsten element, containing 0.1 to 2.0 wt% nitrogen element and 3.0 wt%. Contains up to 10.0% by weight of tungsten element.
  • the nitride is composed of nitride or carbonitride as required.
  • the intermetallic compound contains a tungsten element, a molybdenum element, and an iron element, and contains 0.5 to 3.0% by weight of a molybdenum element.
  • the ferritic heat-resisting steel disclosed in the present application includes, if necessary, 8.00 to 16.00 wt% chromium element, 0.2 to 2.0 wt% vanadium element, 0.01 to 1.0 wt% niobium element, and 0.5 to 3.0 wt% molybdenum element. 0.20 to 1.00% by weight of manganese element and 0.02 to 0.80% by weight of silicon element.
  • the ferritic heat resistant steel disclosed in the present application contains 2.0 to 6.0% by weight of cobalt element as required.
  • a method for producing a ferritic heat resistant steel disclosed in the present application is a ferritic heat resistant steel including a martensite structure, including a nitride and an intermetallic compound containing a tungsten element, and containing 0.1 to 2.0% by weight of nitrogen element and A method for producing a ferritic heat-resistant steel containing 3.0 to 10.0% by weight of tungsten element, in which a raw material steel containing a constituent element of the intermetallic compound is dissolved in a nitrogen-containing gas atmosphere under high pressure. To produce heat-resistant steel.
  • the ferritic heat resistant steel manufacturing method disclosed in the present application controls the amount of nitrogen contained in the ferritic heat resistant steel as necessary, and the existence ratio of the ferrite structure and martensite structure is controlled by the controlled amount of nitrogen.
  • the ferritic heat resistant steel manufactured is manufactured.
  • the manufacturing method of the ferritic heat resistant steel disclosed in the present application includes adding a cobalt element to the raw material steel as necessary, and reducing the nitrogen amount of the ferritic heat resistant steel according to the amount of the added cobalt element. And producing a ferritic heat resistant steel in which the abundance ratio of the ferrite structure and the martensite structure is controlled by the control.
  • the manufacturing method of the ferritic heat resistant steel disclosed in the present application controls the heating temperature until the austenite structure is formed in the heat treatment performed after the melting or after performing the processing as necessary after the melting.
  • a ferritic heat resistant steel in which the abundance ratio of the ferrite structure and martensite structure is controlled by the heating temperature is produced.
  • the present invention has a tempered lath martensite structure by adding nitrogen under the optimum conditions while ensuring that tungsten can be added in a larger amount than before. It provides excellent ferritic heat-resisting steels, and there are extremely large ones that contribute to industrial development.
  • FIG. 1 It is a schematic diagram of an ESR electrode, and shows the situation where a low carbon steel pipe filled with FCrN and a metal calcium wire are attached to a groove formed in a round bar made from a raw steel ingot. It is a schematic diagram of the ingot after ESR, and shows the cutting procedure and component analysis location of the ingot. It is the temperature dependence of the tensile test result of the heat-resistant steel which concerns on Example 1, and shows the result which confirmed 0.2% yield strength. As a comparative material, the values under the same test conditions of conventional steel (Tue STBA28) are also shown. The strength of the heat-resistant steel according to Example 1 in a high temperature range of 600 ° C. or higher is higher than that of the conventional steel.
  • the heat resistant steel according to Example 1 has a tendency that the creep rupture ductility increases as the creep rupture time becomes longer.
  • a left figure (a) is a low magnification image
  • a right figure (b) is a high magnification image.
  • the massive region indicated by the arrow in the left figure is a ferrite structure, and the other region is a lath martensite structure.
  • an intermetallic compound phase is observed with bright luminance
  • vanadium nitride is observed with dark luminance.
  • the result of having measured the creep rupture strength in 700 degreeC about the heat-resistant steel which concerns on Example 2, and a comparative example is shown.
  • the photograph which observed the fine structure of the heat resistant steel which concerns on Example 3, and the comparative example using the reflection electron detector of a scanning electron microscope is shown.
  • the result of having measured the creep rupture strength in 700 degreeC about the heat resistant steel which concerns on Example 3, and a comparative example is shown.
  • the result of having measured the creep rupture strength in 700 degreeC about the heat resistant steel which concerns on Example 4, and a comparative example is shown.
  • the ferritic heat resistant steel according to the present embodiment is a ferritic heat resistant steel including a martensite structure, and is a metal containing a nitride and a tungsten element. It contains an intermediate compound and contains 0.1 to 2.0% by weight of nitrogen element and 3.0 to 10.0% by weight of tungsten element.
  • a martensite structure is a very strong structure having a body-centered cubic structure, and is obtained by cooling the austenite phase formed at a high temperature state to a ferrite phase accompanied by a non-diffusion transformation. Refers to an organization.
  • the nitride is not particularly limited as long as it is a compound containing nitrogen, but is preferably composed of nitride or carbonitride from the viewpoint of increasing the strength of the heat-resistant steel.
  • the intermetallic compound is a compound containing at least a tungsten element (W), for example, a Laves phase (Fe 2 W) and the like, and as a strengthening phase for improving the strength of the ferritic heat resistant steel according to the present embodiment.
  • W tungsten element
  • Fe 2 W Laves phase
  • the ferritic heat resistant steel according to the present embodiment contains the above nitride and intermetallic compound, and the elemental composition ratio is 0.1 to 2.0 wt% nitrogen element and 3.0 to 10.0 wt% tungsten element (W ).
  • the above intermetallic compound more preferably contains tungsten element (W), molybdenum element (Mo), and iron element (Fe).
  • the ferritic heat resistant steel according to the present embodiment preferably contains 0.5 to 3.0% by weight of molybdenum element (Mo).
  • the ferritic heat resistant steel according to the present embodiment is not particularly limited with respect to other constituent elements, but for example, 8.00 to 16.00% by weight of chromium element (Cr), 0.2 to 2.0% by weight of vanadium element (V), 0.01 Contains ⁇ 1.0 wt% niobium element (Nb), 0.5 to 3.0 wt% molybdenum element (Mo), 0.20 to 1.00 wt% manganese element (Mn), and 0.02 to 0.80 wt% silicon element (Si) It is preferable.
  • the ferritic heat resistant steel according to the present embodiment preferably further contains 2.0 to 6.0% by weight of cobalt element (Co).
  • This cobalt element (Co) has a strong austenite stabilizing effect that exhibits an austenite stabilizing effect especially in a high temperature range of about 900 ° C. or higher, and a nitrogen element (N) that exhibits an austenite stabilizing effect similar to this. Since it can be substituted, the inclusion of cobalt element (Co) can suppress the content of nitrogen, which is a gas, and the ferritic heat-resistant steel can be produced under a lower pressure condition. Heat-resistant steel can be manufactured.
  • the ferritic heat resistant steel according to the present embodiment contains a certain amount of carbon element (C) including the carbonitride described above. This is because the carbon element (C) has an effect of stabilizing the austenite phase and can contribute to increasing the strength of the heat resistant steel.
  • the ferritic heat resistant steel according to the present embodiment does not require a large amount of carbon element (C) as compared with the prior art.
  • M 23 C 6 type carbide is not formed in the ferrite matrix of the heat-resistant steel. This is because when carbon is left, M 23 C 6 type carbides are formed, and the M 23 C 6 type carbides take away W (and Cr), so the tungsten element (W) introduced in large quantities is effectively used. It is because it becomes impossible.
  • the carbon element (C) content is preferably 1/8 or less of the niobium element (Nb).
  • the content of carbon element (C) is It is preferable to make it 0.125% by weight at the maximum, and when the amount of niobium is smaller, there is no need to actively reduce the content of carbon element (C), preventing excessive precipitation of M 23 C 6 type carbide
  • the carbon element (C) content is preferably 0.05% by weight at the maximum, and more preferably 0.001 to 0.05% by weight. More preferably, it can be 0.003 to 0.04% by weight, and more preferably 0.01 to 0.03% by weight.
  • cobalt element has a strong austenite stabilizing effect that exhibits an austenite stabilizing effect especially in a high temperature range of about 900 ° C. or higher, and a nitrogen element (N) that exhibits an austenite stabilizing effect similar to this. Since it can be substituted, the content of nitrogen (N), which is a gas, can be suppressed by containing cobalt element (Co), and ferritic heat-resisting steel is produced under low-pressure conditions with a lower nitrogen partial pressure. It is possible to manufacture ferritic heat-resistant steel with further reduced costs.
  • C 0.03% or less
  • Si 0.02 to 0.80%
  • Mn 0.20 to 1.00%
  • Cr 8.00 to 16.00%
  • V 0.2 to 2.0%
  • Nb 0.01 to 1.0%
  • W 3.0 to 10.0%
  • Mo 0.5 to 3.0%
  • Co 2.0 to 6.0%
  • the balance being Fe and P , S, O inevitable impurity element steel is dissolved in high-pressure mixed gas or nitrogen gas, and 0.1-2.0 wt% nitrogen, for example, 0.3-2.0% nitrogen is forcibly added.
  • a ferritic heat resistant steel having a tempered lath martensite structure while containing a larger amount of tungsten (W) and molybdenum (Mo) than the conventional one (high chromium ferritic heat resistant steel due to its high chromium ratio) And its manufacturing method.
  • each alloy element in the ferritic heat resistant steel is not particularly limited to the above, but the reasons for limiting the component ranges given as an example are as follows.
  • carbon (C) is required for maintaining the strength of steel, but in this embodiment, chromium (C) is precipitated while depositing a trace amount of niobium carbide (NbC) that can act as a nucleus of vanadium nitride (VN) precipitation.
  • NbC niobium carbide
  • VN vanadium nitride
  • the carbon element content is suitable for containing and maintaining a high proportion of tungsten element in the heat-resistant steel.
  • Silicon (Si) is an element suitable for ensuring oxidation resistance and steam oxidation resistance, and also acts as a deoxidizer, but as the amount added increases, the creep strength decreases.
  • the blending ratio of silicon (Si) is not particularly limited, but from the viewpoint of oxidation resistance and water vapor resistance, the effect is not sufficiently exhibited if it is less than 0.02%, while the creep strength is greater than 0.80%. Since this decreases, the range can be 0.02 to 0.80%.
  • Manganese (Mn) is effective for deoxidation, and is an element that is desirably added for securing the yield strength, but the creep strength is lowered when the addition amount is increased in the same manner as silicon (Si).
  • the blending ratio is not particularly limited, but 0.20% or more is necessary for securing the yield strength, and 1.00% is desirable from the viewpoint of preventing the creep strength from being lowered. Therefore, the range should be 0.20 to 1.00%. it can.
  • Chromium (Cr) is an element suitable for imparting oxidation resistance, and is not particularly limited. However, at least 8% is required for use at 600 ° C. or higher, and when added over 16%, Even if the amount of nitrogen is increased, a sufficient martensite structure cannot be obtained and the toughness is lowered, so the range can be made 8.00 to 16.00%.
  • the nitride chromium nitride (Cr 2 N) is finely precipitated by nitrogen (N) and chromium (Cr), which can contribute to strength improvement.
  • the purpose of vanadium (V) is to improve strength by precipitation of fine vanadium nitride (VN) by reaction with nitrogen (N) and to prevent coarsening of grains during solution treatment.
  • the range of the amount of addition is not particularly limited, at least 0.2% or more is necessary for stably depositing vanadium nitride (VN). When the amount exceeds 2%, coarse vanadium nitride (VN) is formed. In order to crystallize, it can be made 0.5 to 2.0%. Similar to vanadium (V), niobium (Nb) is intended for fine precipitation. However, niobium (Nb) is preferentially bonded to carbon (C), so it is precipitated as fine niobium carbide (NbC) and nitrided.
  • Tungsten (W) has a lower limit of 3.0%, which is not less than the solid solubility limit in the ferrite matrix, in order to precipitate a sufficient amount of intermetallic compounds that are the main strengthening phase of the ferritic heat resistant steel according to the present embodiment. Since it is difficult to obtain a martensite structure with addition of 10% or more, this can be made the upper limit.
  • Molybdenum (Mo) is also a constituent element of the intermetallic compound, and 0.5% or more is added to improve the thermal stability of the intermetallic compound by compound addition with tungsten (W). Similarly, if the amount added is increased, it becomes difficult to obtain a martensite structure, so the upper limit was made 3.0%.
  • Cobalt (Co) is not necessarily added, but even if a large amount of tungsten (W) or molybdenum (Mo) is added, the austenite phase is stabilized at a high temperature to stabilize the martensite structure more stably. In order to obtain the above, 2.0% or more, more preferably 2.0 to 6.0% by weight can be added.
  • ferritic heat resistant steel according to the present embodiment as described above, by forcibly adding 0.1 to 2.0% by weight of nitrogen element, this nitrogen addition plays a role in stabilizing the austenite phase and a large amount of tungsten.
  • a ferritic heat-resisting steel characterized by having a tempered lath martensite structure while containing V is easily obtained. This is the reason for limiting the chemical component range of the ferritic heat resistant steel according to the present embodiment.
  • 0.1 to 2.0% by weight of nitrogen is added, and more preferably 0.3% by weight to 1.0% by weight exceeding the solid solubility limit in the ferrite phase.
  • a manufacturing method thereof there is a method of melting and solidifying a steel material having the above composition excluding nitrogen in a mixed gas of high pressure nitrogen and an inert gas or nitrogen gas.
  • the atmospheric pressure is set to 10 atm or more, and the nitrogen partial pressure is set to 1.0 atm or more.
  • the target material can be obtained by subjecting the steel thus manufactured to a heat treatment according to the application. Further, by adding cobalt (Co) to 2.0% by weight or more, more preferably 2.0 to 6.0% by weight, cobalt (Co) exhibits an austenite phase stabilizing action in the same manner as elemental nitrogen (N). As a result, cobalt (Co ) Is reduced, the desired heat-resistant steel can be easily manufactured under a lower pressure condition, and the manufacturing cost can be suppressed.
  • the raw steel containing the constituent elements of the intermetallic compound is dissolved in a nitrogen-containing gas atmosphere under high pressure
  • the heating temperature until the austenite structure is formed is controlled, and the ferrite structure and the controlled heating temperature are controlled by the controlled heating temperature. It is possible to produce a ferritic heat resistant steel in which the abundance ratio of the martensite structure is controlled.
  • the heating temperature after the dissolution the abundance ratio of the ferrite structure and the martensite structure is easily controlled, and a ferritic heat resistant steel having the desired abundance ratio can be easily obtained. it can.
  • the ferritic heat resistant steel manufacturing method controls the amount of nitrogen contained in the ferritic heat resistant steel in the first embodiment, and the ferrite structure and martense are controlled by the controlled amount of nitrogen. Ferritic heat-resistant steel with controlled site structure content is manufactured.
  • the abundance ratio of each structure in the ferritic heat resistant steel is, for example, 5: Control from 95 to 20:80 can be implemented.
  • the desired characteristics in the ferritic heat resistant steel are obtained when the abundance ratio of the above-described structures in the ferritic heat resistant steel is, for example, 20:80, the amount of nitrogen that can provide the abundance ratio.
  • the amount of nitrogen contained in the ferritic heat resistant steel is controlled, and the ferritic heat resistant steel in which the abundance ratio of the ferrite structure and martensite structure is controlled by the controlled amount of nitrogen is manufactured.
  • the desired ferritic heat resistant steel having the characteristics specified by the abundance ratio of each structure can be easily obtained, and the ferritic heat resistant steel having the characteristics corresponding to the application can be easily obtained.
  • the manufacturing method of the ferritic heat resistant steel according to the third embodiment is the ferritic heat resistant steel according to the second embodiment, in which cobalt element is added to the raw steel, and the ferritic heat resistant steel is added according to the amount of the added cobalt element. Is controlled by reducing the amount of nitrogen, and a ferritic heat-resistant steel in which the abundance ratio of the ferrite structure and martensite structure is controlled by the control is manufactured.
  • cobalt element can stabilize the austenite phase without lowering the creep strength
  • the addition of cobalt element suppresses the addition amount of nitrogen element that acts to stabilize the same austenite phase. Can do. From this, by adding cobalt element to the raw material steel, the amount of nitrogen in the ferritic heat resistant steel can be reduced according to the amount of the added cobalt element. Furthermore, by adding this cobalt element, it is possible to control the abundance ratio of the ferrite structure and martensite structure using the increase or decrease of the nitrogen amount in the second embodiment by using both the nitrogen element and the cobalt element. By using cobalt element, the abundance ratio of the ferrite structure and the martensite structure can be controlled under a low pressure condition with a lower nitrogen partial pressure, that is, under a simpler reaction condition.
  • cobalt element was added about the manufacturing method of the ferritic heat-resistant steel which concerns on 3rd Embodiment about said 2nd Embodiment, it is not limited to this form, It is said about said 1st Embodiment. Cobalt element can also be added, and similarly, a ferritic heat resistant steel having characteristics according to the application can be obtained more easily.

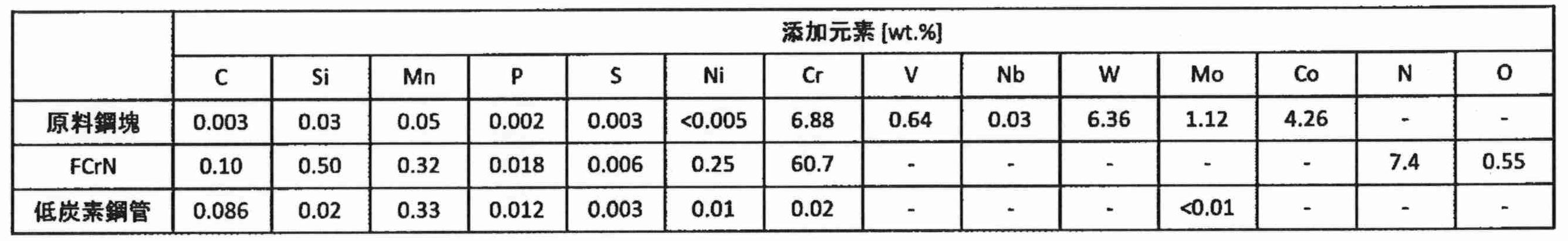

  • Example 1 As shown in Table 1 below, a raw steel ingot having a composition not containing nitrogen was prepared in advance by vacuum induction melting and processed into a round bar having a diameter of 61 mm and a length of 1110 mm. As shown in Fig. 1, a groove is cut in a round bar, and a low carbon steel pipe filled with FCrN, a nitrogen addition source, and a metal calcium wire, which is a deoxidizing material, are TIG welded to form an electrode for electroslag remelting (ESR). . Electrodes were attached to an ESR furnace with a pressurization facility and redissolved at a dissolution rate of 0.32 kg / min. The slag was 99.99% pure CaF 2 and the slag was heated and melted by passing a current of about 24V and 2.8A to melt the electrode.
  • ESR electroslag remelting
  • the droplets that passed through the slag were cooled and solidified in a water cooling chamber.
  • the inside of the melting furnace was set to a pressure of 40 atm in a nitrogen gas atmosphere, and nitrogen dissolved in the molten metal was suppressed from being vaporized during solidification. After dissolution, it was cooled to room temperature in the furnace.
  • the ingot obtained by ESR was about ⁇ 100 mm ⁇ about 400 mm, and a good solidified structure without casting defects was obtained.
  • the approximately 150mm composition unstable part at the bottom of the ingot is cut off, and the remainder is divided into three equal parts in the longitudinal direction.

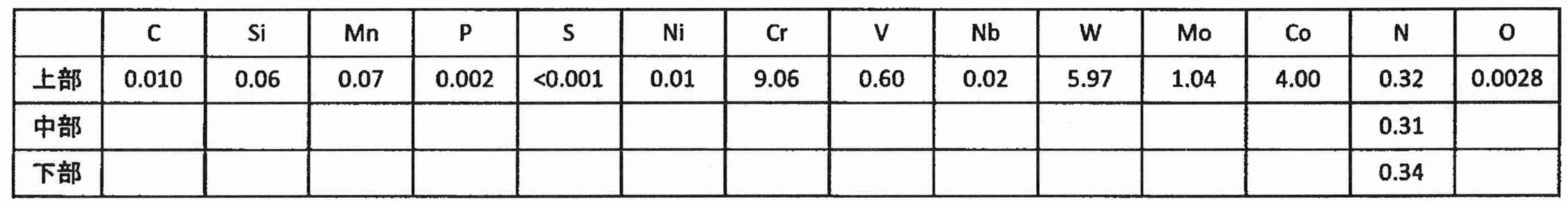

  • a dye penetration test and component analysis were performed. As shown in Table 2, almost no uneven distribution of nitrogen was observed in the longitudinal direction of the ingot as shown in Table 2, and the composition of the ingot after the ESR almost coincided with the target composition.
  • the ingot divided into three equal parts was held at 1200 ° C. for 30 minutes in the atmosphere and formed into a 40 mm square bar by hot forging. Then, after maintaining again at 1200 ° C. for 30 minutes, a 15.8 mm square bar was manufactured by hot groove roll rolling. After correcting the warp caused by the groove roll rolling, solution treatment was performed once at 1200 ° C. for 30 minutes. After solution treatment, the solution was air-cooled to room temperature and immediately tempered at 780 ° C. for 1 hour to prevent cracking.
  • a tensile test piece having a parallel part diameter of 6 mm was cut out from a 15.8 mm square bar parallel to the groove roll rolling direction, and a tensile test from room temperature to 750 ° C. was performed.
  • the strain rate was 0.3% / min up to 1.0% strain, 7.5% / min after 1.0%, and 0.2% proof stress, tensile strength, elongation and drawing were measured.
  • Creep characteristics were obtained by cutting a creep test piece having a parallel part diameter of 6 mm parallel to the groove roll rolling direction from a 15.8 mm square bar and measuring the creep rupture time by a uniaxial tensile creep test at a constant load at 650 ° C and 700 ° C.
  • FIGS. 3, 4, 5, and 6, The 0.2% yield strength, tensile strength, breaking elongation and drawing of the heat resistant steel according to this example obtained in the tensile test are shown in FIGS. 3, 4, 5, and 6, respectively.
  • Figures 3 to 6 show, for comparison, the conventional steel (steel equivalent to fire STBA28 in the JIS / thermal power technical standards) that is generally used in ultra-high pressure plants of 600 ° C class. Data obtained under the same tensile test conditions as those performed for the heat-resistant steel according to the example are also shown.

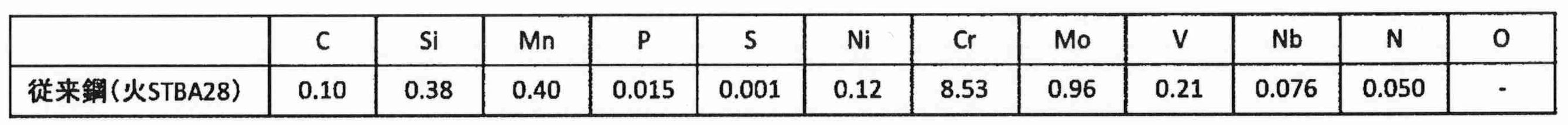

  • the chemical composition of the conventional steel is as shown in Table 3, and the tempering conditions are the same as in this example. It can be seen that the 0.2% proof stress of the heat-resistant steel according to this example at 600 ° C. or higher shown in FIG.
  • the value of the heat-resistant steel according to this example at 600 ° C. or higher is higher than that of the conventional steel by about 110 MPa to 170 MPa.
  • the breaking elongation of the heat resistant steel according to this example at 600 ° C. or higher is 20% or more, and the drawing at the breaking is 80% or more.
  • the heat resistant steel according to this example has high temperature strength and sufficient ductility that surpass conventional steel. is doing.
  • FIG. 7 shows the relationship between the stress and the rupture time in the creep test of the heat-resistant steel according to this example.
  • FIG. 7 also shows data of a conventional steel (Tue STBA28) for comparison of creep strength.
  • the rupture time at 650 ° C. of the heat resistant steel according to this example is 600 ° C. data group of the conventional steel, and the rupture time at 700 ° C. of the heat resistant steel according to this example is almost the same as that of the conventional steel 650 ° C.
  • the heat resistant steel according to the present example has a creep strength that can be used at a temperature about 50 ° C. higher than that of the conventional steel.
  • Fig. 8 shows the relationship between the creep rupture time and creep rupture ductility of the developed steel and conventional steel (Tue STBA28).
  • conventional steel the fracture ductility tends to decrease as the creep rupture time increases, and it is known that the same tendency appears in existing steels other than fire STBA28.
  • the newly developed steel has a unique property of the newly developed steel, with the fracture ductility increasing as the creep rupture time increases to about 800 hours. Having sufficient creep rupture ductility in the long-term range corresponding to the practical environment is important from the viewpoint of the reliability of the structural material, and this developed steel that has both high strength and high ductility against long-term creep deformation is It can be said that it has excellent properties as a high-temperature structural material.
  • FIG. 9 shows the microstructure of the heat-resistant steel according to this example, which was observed using a backscattered electron detector of a scanning electron microscope.
  • the phase containing the light element is darker, and the phase containing the heavy element is observed with brighter luminance. Therefore, the darker luminance particles in FIG. 9 are vanadium nitride and the brighter luminance particles are observed.
  • Example 2 In accordance with the same procedure as in Example 1 above, heat resistant steel was produced under the following conditions. That is, the heat-resisting steel is made from the raw steel so that the composition ratio Cr: V: Nb: N: C: W: Co: Mo becomes 9: 0.6: 0.02: 0.33: 0.01: 6: 4: 1. Manufactured.
  • This heat-resistant steel is represented as 9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo (Example 2-1).
  • the composition ratio of heat resistant steel Cr: V: Nb: N: C: W: Co: Mo is 12: 0.6: 0.02: 0.33: 0.01: 6: 4
  • the heat-resisting steel was produced from the raw steel so that the ratio was 1.
  • This heat-resistant steel is expressed as 12Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo (Example 2-2).
  • a heat resistant steel serving as a comparative example was manufactured under the following conditions. That is, the heat resistant steel was produced from the raw steel so that the composition ratio Cr: V: Nb: N: C of the heat resistant steel was 9: 1.3: 0.02: 0.33: 0.01. This heat resistant steel is denoted as 9Cr-1.3V-0.02Nb-0.33N-0.01C (Comparative Example 1-1). Similarly, heat-resistant steel was manufactured from the raw steel so that the composition ratio Cr: V: Nb: N: C: W: Co of the heat-resistant steel was 9: 1.3: 0.02: 0.33: 0.01: 1: 2.
  • This heat-resistant steel is denoted as 9Cr-1.3V-0.02Nb-0.33N-0.01C-1W-2Co (Comparative Example 1-2).
  • heat-resistant steel was produced from the raw steel so that the composition ratio Cr: V: Nb: N: C: W: Co of the heat-resistant steel was 9: 0.6: 0.02: 0.33: 0.01: 1: 2.
  • This heat-resistant steel is expressed as 9Cr-0.6V-0.02Nb-0.33N-0.01C-1W-2Co (Comparative Example 1-3).
  • heat-resistant steel was produced from the raw steel so that the composition ratio Cr: V: Nb: N: C: W: Co of the heat-resistant steel was 9: 0.6: 0.60: 0.33: 0.01: 1: 2.
  • This heat-resistant steel is denoted as 9Cr-0.6V-0.60Nb-0.33N-0.01C-1W-2Co (Comparative Example 1-4).
  • the heat resistant steels shown in (Example 2-1) and (Example 2-2) according to the present example are (Comparative Example 1-1) to (Comparative), particularly at 700 ° C. to 80 MPa. Compared with Example 1-3), it was confirmed to have a very high creep rupture strength of 15 to 30 times.
  • the heat resistant steel shown in (Example 2-1) and (Example 2-2) according to this example has an extremely high creep rupture of 6 to 12 times compared to (Comparative Example 1-4). It was also confirmed to have strength.
  • Example 3 Next, the effect of adding nitrogen was verified. That is, 9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo (Example 2-1) manufactured in Example 2 above was used as a comparative heat-resistant steel manufactured without adding nitrogen.
  • the composition ratio Cr: V: Nb: N: C: W: Co: Mo of the heat-resistant steel is 9: 0.6: 0.02: 0: 0.01: 6: 4 in which no nitrogen is contained from (Example 2-1).
  • the heat-resisting steel was produced from the raw steel so that the ratio was 1. This heat resistant steel is denoted as 9Cr-0.6V-0.02Nb-0.01C-6W-4Co-1Mo (Comparative Example 2).
  • FIG. 11 shows a photograph of these heat-resistant steels, the microstructure of which was observed using a backscattered electron detector of a scanning electron microscope. From the obtained results, the heat resistant steel shown in (Example 2-1) according to this example shows an average particle size of 80 ⁇ m, which is much finer than the average particle size of 1200 ⁇ m in (Comparative Example 2). It was confirmed to have a particle size.
  • chromium (Cr) is generally added to improve oxidation resistance at high temperatures, and it is added to improve high temperature strength.
  • Vanadium (V), Niobium (Nb), Tungsten (W), and Molybdenum (Mo) are elements that have a ferrite stabilizing effect. When these elements are added in the required amounts, the grains are coarse. Usually, a ferrite structure is obtained.
  • the heat-resistant steel according to this example has a material structure that is martensified by the effect of stabilizing the austenite of nitrogen by adding an optimal amount of nitrogen.
  • Example 4 it verified about the effect of nitrogen addition and cobalt addition. That is, 9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo (Example 2-1) manufactured in Example 2 above was used as a comparative heat-resistant steel manufactured without adding cobalt. Was manufactured under the following conditions. That is, the composition ratio Cr: V: Nb: N: C: W: Co: Mo of the heat-resistant steel was 9: 0.6: 0.02: 0.33: 0.01: 6: 0 that no cobalt was contained from (Example 2-1). The heat-resisting steel was produced from the raw steel so that the ratio was 1.
  • This heat-resistant steel is denoted as 9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-1Mo (Comparative Example 3). Moreover, about the heat resistant steel used as a comparative example manufactured without nitrogen addition, 9Cr-0.6V-0.02Nb-0.01C-6W-4Co-1Mo (Comparative Example 2) manufactured in Example 3 was used.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Treatment Of Steel In Its Molten State (AREA)
  • Manufacture And Refinement Of Metals (AREA)
  • Turbine Rotor Nozzle Sealing (AREA)

Abstract

　高強度のフェライト系耐熱鋼を提供する。　フェライト系耐熱鋼は、マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有する。

Description

フェライト系耐熱鋼及びその製造方法
　本発明は、高温・高圧環境下で使用される発電設備あるいは化学プラント設備等の高温機器を構成する構造部材用高強度フェライト系耐熱鋼およびその製造方法に関するものである。
　日本の火力発電における発電効率は世界トップクラスであり、1980 年代に開発された9%のクロムを含有する高クロムフェライト系耐熱鋼が、最高蒸気温度600℃で運転される超々臨界圧石炭火力発電プラントのボイラ材に使用されている。運転蒸気温度の上昇による更なる発電効率向上を目的として、さまざまな耐熱金属材料の開発が行われているが、本発明は、600℃以上の温度域においても十分な耐熱性を有するフェライト系耐熱鋼を提供するものである。
　従来の焼戻しラスマルテンサイト組織を有する高クロムフェライト系耐熱鋼の使用可能温度の上限は600℃であり、それ以上の温度域ではオーステナイト系耐熱鋼やニッケル基耐熱合金が用いられている。従来の高クロムフェライト系耐熱鋼は主に炭化物により強化されている。
　即ち、約30年前に開発され、約20年前から実用化され、現在に至るまで広く使用されている耐熱鋼は、クロム（Cr）やタングステン（W）を含む炭素鋼（Grade92鋼（火STPA29）とも呼ばれる）である。この炭素鋼は、炭素を含有していることから炭化物が析出しており、この炭化物が鋼の強化に寄与している。しかしながら、この炭素鋼の弱点として、主な強化相である炭化物（M23C6型炭化物とも呼ばれる）が、耐酸化性向上に寄与するクロム（Cr）や、固溶強化に寄与するWを含むため、このM23C6型炭化物が析出することで耐酸化性や固溶強化が損なわれてしまう。さらに、600℃以上では熱的に不安定な炭化物は早期に粗大化し、その強化能を失うため、従来の高クロムフェライト系耐熱鋼の使用温度の上限は600℃に抑えられている。
　高クロムフェライト系耐熱鋼の強化相として炭化物よりも熱的に安定な相を用いることで、同材料の適用可能な温度域を上昇させることが可能である。そのような強化相として、高温での安定相であるラーベス相（Laves相）などの金属間化合物が挙げられる。すでに、オーステナイト系耐熱鋼やニッケル基耐熱合金では金属間化合物を強化相とする合金が開発されている。また、高クロムフェライト系耐熱鋼でも、高温域においても固相変態点を持たないフェライト単相の鋼では金属間化合物により強化されたものがあるが、この場合は靭性の低下や溶接性が問題となる。
　信頼性の高い構造材料としては十分な靭性が、大型部材の作製のためには溶接性が重要な要件であり、従来の焼戻しラスマルテンサイト組織を有する高クロムフェライト系耐熱鋼はこれを満たしているが、焼戻しラスマルテンサイト組織を有する高クロムフェライト系耐熱鋼で金属間化合物を主要な強化相とするものはない。これは、金属間化合物の主成分であるタングステンやモリブデンが強いフェライト安定化作用を持つために、単純にこれらの元素の添加量を増加させると高温におけるオーステナイト域が消失し、焼入れ時の無拡散変態を利用した焼戻しラスマルテンサイト組織を作り出せないためである。
　そのため、従来の高クロムフェライト系耐熱鋼へのこれらの元素の添加量は固溶強化を主目的として最大で2%程度に抑えられている。高温におけるオーステナイト相を安定化させる元素としては、炭素や窒素、ニッケル、マンガン、銅、コバルトなどがある。しかし、炭素を増加させると、クロムやタングステン、モリブデンを含む炭化物が多量に析出するため、固溶クロムによる耐酸化性が低下するだけでなく金属間化合物の析出量が減少する。また、ニッケルやマンガンを増加するとクリープ強度が低下し、銅を増加するとクリープ強度の低下に加えて赤熱脆性が問題となる。コバルトは、クリープ強度を低下させずにオーステナイト相を安定化させることが可能な元素であるが、高価な元素であるため、多量の添加には不向きである。
　オーステナイト系耐熱鋼やニッケル基耐熱合金は十分な耐熱性を有する一方、希少元素を多く含むため高クロムフェライト系耐熱鋼よりも高価であるとともに、材料の結晶構造に由来して本質的に熱膨張係数が大きい。そのため、起動停止を頻繁に繰り返す火力発電プラント用材料としては、熱疲労による損傷が避けられない。これに対し、フェライト系耐熱鋼の結晶構造は熱膨張係数が小さいため、これに十分な耐熱性及び強度を付与することができれば、600℃以上で運用する火力発電プラント用材料として最適なものとなる。　
　従来のフェライト系耐熱鋼としては、上記の強化相として用いられていた炭化物（M23C6型炭化物）に代替して、高窒素添加によって析出する窒化物もしくは炭窒化物（NbNやVN等）により強化することが図られている。例えば、従来のフェライト系耐熱鋼は、窒素及びタングステンの含有率については、窒素の含有率を０．１０～０．５０重量％、タングステンの含有率を０．５０～３．００重量％とするフェライト系耐熱鋼がある（例えば、特許文献１）。また、窒素の含有率を０．１０～０．５０重量％、タングステンの含有率を０．２０～１．５０重量％とするフェライト系耐熱鋼がある（例えば、特許文献２及び３）。さらに、窒素の含有率を０．５０～２．０重量％、タングステンの含有率を０．２０～１．５０重量％とするフェライト系耐熱鋼がある（例えば、特許文献４）。
特開平３－２４０９３５号公報 特開平５－９８３９３号公報 特開平５－９８３９４号公報 特開平６－３２２４８７号公報
　しかし、従来のフェライト系耐熱鋼では、タングステンの添加量については、高々３．００重量％程度にとどまっているが、この主な理由は、従来では、タングステンの添加量に関して、Fe2Wから構成されるラーベス相が析出することはタングステンの固溶強化を損ねること、つまりラーベス相の析出が耐熱鋼の弱化を招くことが知られていたためであり、事実として、上記の特許文献２～４にもその旨の記載がある。また、タングステンの添加量が低く抑えられているこの他の理由としては、タングステン自体はフェライト相を安定化させる元素ではあるが、その一方で、その添加量が増えた場合には、高温でのオーステナイト相領域を消失させる作用が強くなり、その結果として、当該オーステナイト相領域の冷却によって形成される筈のマルテンサイト組織が生成されなくなり、マルテンサイト組織から構成されるフェライト系耐熱鋼自体が製造できなくなってしまうことが大きな一因となっている。
　このように、耐熱鋼の強度をさらに向上させる技術が求められているものの、そのような技術は現在のところ見当たらず、従来のフェライト系耐熱鋼では十分な強度を発揮できるまでには至っていない。
　本発明は、前記課題を解決するためになされたものであり、安定的な焼戻しラスマルテンサイト組織と高強度を両立したフェライト系耐熱鋼を提供することを目的とする。
　本発明者らは、安価でかつ多量に添加した際にクリープ強度を低下させない元素である窒素を最適な条件で添加することで、従来では成し得なかったタングステンの多量添加と焼戻しラスマルテンサイト組織の形成とが両立するフェライト系耐熱鋼が製造可能であることを見出した。
　かくして、本願に開示するフェライト系耐熱鋼は、マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有するものである。
　本願に開示するフェライト系耐熱鋼は、必要に応じて、前記窒化物が、窒化物または炭窒化物から構成されるものである。
　本願に開示するフェライト系耐熱鋼は、必要に応じて、前記金属間化合物が、タングステン元素、モリブデン元素、及び鉄元素を含有し、0.5～3.0重量％のモリブデン元素を含有するものである。
　本願に開示するフェライト系耐熱鋼は、必要に応じて、8.00～16.00重量％のクロム元素、0.2～2.0重量％のバナジウム元素、0.01～1.0重量％のニオブ元素、0.5～3.0重量％のモリブデン元素、0.20～1.00重量％のマンガン元素、及び0.02～0.80重量％のケイ素元素を含有するものである。
　本願に開示するフェライト系耐熱鋼は、必要に応じて、2.0～6.0重量％のコバルト元素を含有するものである。
　本願に開示するフェライト系耐熱鋼の製造方法は、マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有するフェライト系耐熱鋼の製造方法であって、前記金属間化合物の構成元素を含有する原料鋼を、高圧下の窒素含有ガス雰囲気中で溶解させて、フェライト系耐熱鋼を製造するものである。
　本願に開示するフェライト系耐熱鋼の製造方法は、必要に応じて、フェライト系耐熱鋼に含有される窒素量を制御し、当該制御された窒素量によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造するものである。
　本願に開示するフェライト系耐熱鋼の製造方法は、必要に応じて、コバルト元素を前記原料鋼に添加し、当該添加されたコバルト元素の量に応じてフェライト系耐熱鋼の窒素量を減少させて制御し、当該制御によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造するものである。
　本願に開示するフェライト系耐熱鋼の製造方法は、溶解後、もしくは溶解後に必要に応じた加工を実施した後に行う熱処理において、オーステナイト構造が形成されるまでの加熱温度を制御し、当該制御された加熱温度によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造するものである。
　本発明は、窒素を最適な条件で添加することにより、タングステンを従来よりも多量に添加することを可能としつつも確実に焼戻しラスマルテンサイト組織を有し、従来鋼と比較して高温強度に優れるフェライト系耐熱鋼を提供するものであり、産業の発展に寄与するところ極めて大なるものがある。
ESR電極の模式図であり、原料鋼塊より作製した丸棒に溝を掘り、そこにFCrNを充填した低炭素鋼管と金属カルシウムワイヤーを取り付けた状況を表している。 ESR後のインゴットの模式図であり、インゴットの切断要領と成分分析箇所を示している。 実施例１に係る耐熱鋼の引張試験結果の温度依存性であり、0.2%耐力を確認した結果を示す。比較材として従来鋼（火STBA28）の同一試験条件での値を併記している。600℃以上の高温域における本実施例１に係る耐熱鋼の強度が従来鋼よりも高い。 実施例１に係る耐熱鋼の引張試験結果の温度依存性であり、引張強さを確認した結果を示す。比較材として従来鋼（火STBA28）の同一試験条件での値を併記している。600℃以上の高温域における本実施例１に係る耐熱鋼の強度が従来鋼よりも高い。 実施例１に係る耐熱鋼の引張試験結果の温度依存性であり、破断絞りを確認した結果を示す。比較材として従来鋼（火STBA28）の同一試験条件での値を併記している。本実施例１に係る耐熱鋼が十分な破断延性を有する。 実施例１に係る耐熱鋼の引張試験結果の温度依存性であり、引張強さ及び破断絞りを確認した結果を示す。比較材として従来鋼（火STBA28）の同一試験条件での値を併記している。本実施例１に係る耐熱鋼が十分な破断延性を有する。 実施例１に係る耐熱鋼と従来鋼（火STBA28）のクリープ試験結果で得られた応力と破断時間の関係を示す。本実施例１に係る耐熱鋼のクリープ強度は従来鋼を遥かに凌ぐものである。 実施例１に係る耐熱鋼と従来鋼（火STBA28）のクリープ破断時間とクリープ破断延性の関係を示す。従来鋼とは異なり、本実施例１に係る耐熱鋼ではクリープ破断時間が長時間になるほどクリープ破断延性が増加する傾向がある。 実施例１に係る耐熱鋼の微細組織を走査電子顕微鏡の反射電子検出器を用いて観察した例であり、左図（a）が低倍率像、右図（b）が高倍率像である。左図中の矢印で示している塊状の領域がフェライト組織であり、それ以外がラスマルテンサイト組織となっている。右図中では、明るい輝度で金属間化合物相が観察され、暗い輝度でバナジウム窒化物が観察されている。 実施例２に係る耐熱鋼及び比較例について、700℃でのクリープ破断強度を測定した結果を示す。 実施例３に係る耐熱鋼及び比較例の微細組織を走査電子顕微鏡の反射電子検出器を用いて観察した写真を示す。 実施例３に係る耐熱鋼及び比較例について、700℃でのクリープ破断強度を測定した結果を示す。 実施例４に係る耐熱鋼及び比較例について、700℃でのクリープ破断強度を測定した結果を示す。
（第１の実施形態）
　本発明は上記の知見と考え方に基づいてなされたもので、本実施形態に係るフェライト系耐熱鋼は、マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有するものである。
　マルテンサイト組織とは、体心立方構造を有する非常に強度の高い構造であり、高温状態で形成されるオーステナイト相を冷却することによって、無拡散変態を伴ってフェライト相に相変態して得られる組織を指す。
　上記窒化物としては、窒素を含有する化合物であれば特に限定されないが、耐熱鋼の強度を高めるという点から、窒化物または炭窒化物から構成されることが好ましい。
　金属間化合物としては、少なくともタングステン元素（Ｗ）を含有する化合物であり、例えば、ラーベス相（Fe2W）等が挙げられ、本実施形態に係るフェライト系耐熱鋼の強度を向上させる強化相として作用する。
　本実施形態に係るフェライト系耐熱鋼は、上記の窒化物及び金属間化合物を含有した上で、元素の組成比として、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素（Ｗ）を含有するものである。
　また、上記の金属間化合物は、より好ましくは、タングステン元素（Ｗ）、モリブデン元素（Ｍｏ）、及び鉄元素（Ｆｅ）を含有するものである。この金属間化合物が存在する下で、本実施形態に係るフェライト系耐熱鋼は、0.5～3.0重量％のモリブデン元素（Ｍｏ）を含有することが好ましい。
　本実施形態に係るフェライト系耐熱鋼は、他の構成元素に関しては、特に限定されないが、例えば、8.00～16.00重量％のクロム元素（Ｃｒ）、0.2～2.0重量％のバナジウム元素（Ｖ）、0.01～1.0重量％のニオブ元素（Ｎｂ）、0.5～3.0重量％のモリブデン元素（Ｍｏ）、0.20～1.00重量％のマンガン元素（Ｍｎ）、及び0.02～0.80重量％のケイ素元素（Ｓｉ）を含有することが好ましい。
　また、本実施形態に係るフェライト系耐熱鋼は、さらに2.0～6.0重量％のコバルト元素（Ｃｏ）を含有することが好ましい。このコバルト元素（Ｃｏ）は、特に約900℃以上の高温域でオーステナイト安定化効果を発揮するというオーステナイト相安定化の作用が強く、これに類するオーステナイト相安定化作用を呈する窒素元素（Ｎ）を代替できることから、コバルト元素（Ｃｏ）が含有されることによって、気体である窒素の含有量を抑制できることとなり、より低圧条件下でフェライト系耐熱鋼を製造できることによって、より緩和な製造条件によりフェライト系耐熱鋼を製造することが可能となる。
　また、本実施形態に係るフェライト系耐熱鋼は、上述の炭窒化物をはじめとして、ある程度の量の炭素元素（Ｃ）を含有することが好ましい。炭素元素（Ｃ）は、オーステナイト相を安定化させる作用を有するとともに、耐熱鋼の強度を高めることに寄与できるためである。しかしながら、本発明者らが新たに見出したところに拠れば、本実施形態に係るフェライト系耐熱鋼では、炭素元素（Ｃ）の含有量は従来と比べて多量に必要ではなく、耐熱鋼中に3.0～10.0重量％という従来よりも高い比率で含有させたタングステン元素（Ｗ）を有効に利用するために好適な炭素元素（Ｃ）の含有量があり、その含有量は、炭素元素（Ｃ）が耐熱鋼のフェライト母相中に多量のM23C6型炭化物を形成しない程度であることも見出している。これは、炭素が余るとM23C6型炭化物が形成され、当該M23C6型炭化物がW（及びCr）を奪っていくために、多量に導入したタングステン元素（Ｗ）を有効に利用できなくなるためである。この炭素元素（Ｃ）の含有量としては、ニオブ元素（Nb）の1/8以下とすることが好ましい。ここで、ニオブ量の1/8という数値は、ニオブと炭素がNbCという炭化物を作ることを想定した計算値であり、各元素の原子量比（Nb=93, C=12）を考慮して重量比に換算した時に、炭素が余らなくなるような上限値である。このような点から、炭素元素（Ｃ）の含有量は、特に限定されるものではないが、例えば、ニオブ量が0.01～1.0重量%となる場合には、炭素元素（Ｃ）の含有量は最大で0.125重量%とすることが好ましく、またニオブ量がより少ない場合には積極的に炭素元素（Ｃ）の含有量を低減する必要はなく、過度のM23C6型炭化物の析出を防止する目的からは、ニオブ量が0.01～0.4重量%となる場合には、炭素元素（Ｃ）の含有量は最大で0.05重量%とすることが好ましく、より好ましくは、0.001～0.05重量％とすることができ、さらに好ましくは、0.003～0.04重量％とすることができ、さらに好ましくは0.01～0.03重量％とすることができる。
　また、この他にも、2.0～6.0重量％のコバルト元素を含有させてもよい。このコバルト元素（Ｃｏ）は、特に約900℃以上の高温域でオーステナイト安定化効果を発揮するというオーステナイト相安定化の作用が強く、これに類するオーステナイト相安定化作用を呈する窒素元素（Ｎ）を代替することができることから、コバルト元素（Ｃｏ）が含有されることによって、気体である窒素（Ｎ）の含有量を抑制できることとなり、より窒素分圧が低い低圧条件下でフェライト系耐熱鋼を製造でき、コストをより抑制してフェライト系耐熱鋼を製造することが可能となる。
　上記の前提の下で、本実施形態に係るフェライト系耐熱鋼およびその製造方法の一例としては、重量％で、C:0.03％以下，Si:0.02～0.80％，Mn:0.20～1.00％，Cr:8.00～16.00％，V:0.2～2.0％，Nb:0.01～1.0％，W:3.0～10.0％，Mo:0.5～3.0％，Co:2.0～6.0％，を含有し、残部がFeおよびP，S，Oを含む不可避の不純物元素からなる鋼を、高圧力の混合ガスあるいは窒素ガス中で溶解させ、0.1～2.0重量％の窒素、例えば、0.3～2.0%の窒素を強制的に添加することで、従来よりも多量のタングステン（Ｗ）とモリブデン（Ｍｏ）を含有しつつ焼戻しラスマルテンサイト組織を有することを特徴とするフェライト系耐熱鋼（クロム比率も高いことから高クロムフェライト系耐熱鋼とも呼べるものである）およびその製造方法が挙げられる。
　本実施形態に係るフェライト系耐熱鋼における各合金元素の成分範囲は、特に上記に限定されるものではないが、一例として挙げた上記成分範囲の限定理由は以下の通りである。一般に炭素（Ｃ）は鋼の強度保持に必要とされるが、本実施形態においては窒化バナジウム（ＶＮ）析出の核として作用しうる程度の微量の炭化ニオブ（ＮｂＣ）を析出させつつ、クロム（Ｃｒ）等と結合し不安定な炭化物を生成させないため、また上述したように、耐熱鋼中に高い比率のタングステン元素を含有させて維持させるために好適な炭素元素の含有量であることが好ましい。ケイ素（Ｓｉ）は耐酸化性および耐水蒸気酸化性を確保するために好適な元素であり、脱酸剤としても作用するが、添加量が増すとクリープ強度を低下させる。
　ケイ素（Ｓｉ）は、その配合比率は特に限定されないが、耐酸化性および耐水蒸気性の面からは、0.02%未満ではその効果が十分に発揮されず、一方、0.80%を超えるとクリープ強度が低下するので、その範囲を0.02～0.80%とすることができる。マンガン（Ｍｎ）は脱酸に有効であり、また、降伏強度確保のためにも添加することが望ましい元素であるが、ケイ素（Ｓｉ）と同様に添加量が増すとクリープ強度を低下させる。その配合比率は特に限定されないが、降伏強度の確保のためには0.20%以上が必要であり、クリープ強度低下防止の面からは1.00%が望ましいので、その範囲を0.20～1.00%とすることができる。
　クロム（Ｃｒ）は耐酸化性付与に好適な元素であり、特に限定されないが、600℃以上での使用のためには、少なくとも8%が必要であり、16%を超えて添加した場合には窒素量を増やしても十分なマルテンサイト組織が得られず、靭性が低下するので、その範囲を8.00～16.00%とすることができる。また、高窒素鋼においては窒素（Ｎ）とクロム（Ｃｒ）によって窒化物の窒化クロム（Ｃｒ２Ｎ）が微細析出して強度向上に寄与することができる。バナジウム（Ｖ）は窒素（Ｎ）との反応による微細な窒化バナジウム（ＶＮ）の析出による強度向上と溶体化時の結晶粒粗大化の防止が目的である。
　その添加量の範囲については、特に限定されないが、安定して窒化バナジウム（ＶＮ）を析出させるためには少なくとも0.2%以上が必要であり、2%を超える添加では粗大な窒化バナジウム（ＶＮ）が晶出するため、0.5～2.0%とすることができる。ニオブ（Ｎｂ）もバナジウム（Ｖ）と同様に微細析出が目的であるが、ニオブ（Ｎｂ）の場合は炭素（Ｃ）と優先的に結合するため、微細な炭化ニオブ（ＮｂＣ）として析出させ窒化バナジウム（ＶＮ）の析出核とするために0.01%から1.0%添加することが好ましく、これ以上添加量が増えると窒化ニオブ（ＮｂＮ）が多量に晶出するため上限を1.0%とすることができる。タングステン（Ｗ）は、本実施形態に係るフェライト系耐熱鋼の主な強化相である金属間化合物を十分な量析出させるために、フェライト母相中への固溶限以上となる3.0%を下限とすることができ、10%以上の添加ではマルテンサイト組織が得られ難くなるため、これを上限とすることができる。
　モリブデン（Ｍｏ）も金属間化合物の構成元素であり、タングステン（Ｗ）と複合添加することで金属間化合物の熱的安定性を向上させるため0.5%以上を添加し、タングステン（Ｗ）の場合と同様に添加量が増加するとマルテンサイト組織が得られ難くなることから上限を3.0%とした。コバルト（Ｃｏ）は、必ずとも添加することが必須ではないが、タングステン（Ｗ）、モリブデン（Ｍｏ）を多量に添加しても高温においてオーステナイト相を安定化することでより安定的にマルテンサイト組織を得るために2.0%以上、より好ましくは2.0～6.0重量％を添加することができる。
　本実施形態に係るフェライト系耐熱鋼では、上述したように、0.1～2.0重量％の窒素元素を強制的に添加することで、この窒素添加がオーステナイト相安定化の役割を果たすと共に、多量のタングステンを含有しつつ焼戻しラスマルテンサイト組織を有することを特徴とするフェライト系耐熱鋼が簡易に得られる。本実施形態に係るフェライト系耐熱鋼の化学成分範囲の限定理由である。
　本実施形態に係るフェライト系耐熱鋼では、窒素を0.1～2.0重量％添加するものであり、より好ましくは、0.3重量%から、フェライト相中への固溶限を超える1.0重量%まで含有させることが可能であるが、その製造方法としては、高圧力の窒素と不活性ガスからなる混合ガスあるいは窒素ガス中において窒素を除く上記組成の鋼材を溶解・凝固させる方法がある。
　このとき、雰囲気圧力を10気圧以上とし、窒素分圧を1.0気圧以上にする。このようにして製造した鋼に対して用途に応じた熱処理を施すことで、目的の材料が得られる。また、コバルト（Ｃｏ）を2.0重量%以上、より好ましくは2.0～6.0重量％を添加することによって、コバルト（Ｃｏ）が窒素元素（Ｎ）と同様にオーステナイト相安定化作用を呈することから、窒素元素の代替物として利用することができ、即ち、所望の特性（強度等）を備えるフェライト系耐熱鋼が得られるために必要な窒素元素の添加量を抑えられることから、結果として、コバルト（Ｃｏ）の添加により窒素分圧を低下させることとなり、より低圧条件下で所望とする耐熱鋼を簡易に製造することができ、製造コストも抑制することが可能となる。
　なお、本実施形態に係るフェライト系耐熱鋼の製造方法としては、特に限定されないが、前記金属間化合物の構成元素を含有する原料鋼を、高圧下の窒素含有ガス雰囲気中で溶解させて、当該溶解後（即ち、溶解後、もしくは溶解後に必要に応じた加工を実施した後）に行う熱処理において、オーステナイト構造が形成されるまでの加熱温度を制御し、当該制御された加熱温度によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造することが可能である。このように、当該溶解後に加熱温度を制御することによって、フェライト組織及びマルテンサイト組織の存在比率が簡易に制御されることとなり、所望とする当該存在比率のフェライト系耐熱鋼を容易に得ることができる。
（第２の実施形態）
　第２の実施形態に係るフェライト系耐熱鋼の製造方法は、上記の第１の実施形態において、フェライト系耐熱鋼に含有される窒素量を制御し、この制御された窒素量によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造するものである。
　例えば、フェライト系耐熱鋼に含有される窒素量を増加又は減少させることによって、フェライト系耐熱鋼における各構造の存在比率（フェライト組織の存在比率：マルテンサイト組織の存在比率）を、例えば、５：９５から２０：８０に変える制御を実施することができる。この制御によって、フェライト系耐熱鋼における所望の特性が、フェライト系耐熱鋼における上述の各構造の存在比率が例えば２０：８０の場合に得られる場合には、当該存在比率が得られるような窒素量に設定することで、簡易に所望のフェライト系耐熱鋼を得ることができる。
　このように、フェライト系耐熱鋼に含有される窒素量を制御し、この制御された窒素量によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼が製造されることから、この各構造の存在比率によって特定される特性を有する所望のフェライト系耐熱鋼が容易に得られることとなり、用途に応じた特性を有するフェライト系耐熱鋼を簡易に得ることができる。
（第３の実施形態）
　第３の実施形態に係るフェライト系耐熱鋼の製造方法は、上記の第２の実施形態において、コバルト元素を前記原料鋼に添加し、当該添加されたコバルト元素の量に応じてフェライト系耐熱鋼の窒素量を減少させて制御し、当該制御によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造するものである。
　コバルト元素は、クリープ強度を低下させずにオーステナイト相を安定化させることができることから、コバルト元素を添加することによって、同様のオーステナイト相を安定化させる作用を呈する窒素元素の添加量を抑制することができる。このことから、コバルト元素を前記原料鋼に添加することによって、当該添加されたコバルト元素の量に応じてフェライト系耐熱鋼の窒素量を減少させることができる。さらに、このコバルト元素の添加によって、第２の実施形態で窒素量の増減を用いたフェライト組織及びマルテンサイト組織の存在比率の制御を、窒素元素とコバルト元素の両元素を用いて制御できることとなり、コバルト元素の使用によって窒素分圧のより低い低圧条件下で、即ち、より簡易な反応条件下で、フェライト組織及びマルテンサイト組織の存在比率を制御することができる。
　このように、コバルト元素を前記原料鋼に添加し、当該添加されたコバルト元素の量に応じてフェライト系耐熱鋼の窒素量を減少させて制御し、当該制御によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造することから、気体の窒素のみを利用した制御よりもより細かい精度で制御することが可能となり、また、窒素分圧の抑制によって、より緩和な条件下でフェライト系耐熱鋼が製造できることとなり、用途に応じた特性を有するフェライト系耐熱鋼をさらに簡易に得ることができる。
　なお、第３の実施形態に係るフェライト系耐熱鋼の製造方法は、上記の第２の実施形態について上記コバルト元素を添加したが、この形態に限定されず、上記の第１の実施形態について上記コバルト元素を添加することも可能であり、同様に、用途に応じた特性を有するフェライト系耐熱鋼をさらに簡易に得ることができる。
　本発明の特徴を更に明らかにするため、以下に実施例を示すが、本発明はこの実施例によって制限されるものではない。
（実施例１）
　以下の表１に示すように、窒素を含まない組成を有する原料鋼塊を、予め真空誘導溶解により作製し、φ61mm、長さ1110mmの丸棒に加工した。第１図に示すように丸棒に溝を切削し、窒素添加源のFCrNを充填した低炭素鋼管と脱酸材の金属カルシウムワイヤーをTIG溶接し、エレクトロスラグ再溶解（ESR）用電極とした。加圧設備を付帯するESR炉に電極を取り付け、溶解速度0.32kg/minにて再溶解した。スラグには純度99.99%のCaF2を使用し,約24V、2.8Aの電流を流すことでスラグを発熱・溶融させ、電極を溶解した。
　スラグを通過した液滴を水冷チャンバーにて冷却、凝固させた。溶解中の炉内は窒素ガス雰囲気において圧力40気圧とし、溶湯中に固溶させた窒素が凝固時に気化すること抑制した。溶解終了後、炉内にて室温まで冷却した。ESRにより得られたインゴットは約φ100mm×約400mmであり、鋳造欠陥の無い良好な凝固組織が得られた。
　凝固後の冷却時にマルテンサイト変態に伴う焼割れが生じる可能性を考慮し、第２図に示すように、インゴット下部の組成不安定部位約150mmを切り捨て、残部を長手方向に３等分し、外周黒皮を除去した上で、染色浸透探傷試験と成分分析を実施した。分析結果は第２表に示すようにインゴットの長手方向で窒素の偏在はほとんど見られず、ESR後のインゴットの組成はほぼ目標組成と一致していた。
　染色浸透探傷試験で認められた表面近傍の亀裂を切削により除去した上で、３等分したインゴットを大気中で1200℃に30分間保持し、熱間鍛造にて40mm角の角棒にした。その後、再度1200℃に30分間保持した上で熱間溝ロール圧延にて15.8mm角の角棒を製造した。溝ロール圧延によって生じた反りを矯正した後に、1200℃で30分間の溶体化を1回実施した。
　溶体化の後、室温まで空冷し、置割れを防止するために直ちに780℃で1時間の焼戻しを実施した。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
　15.8mm角棒から溝ロール圧延方向と平行に平行部直径φ6mmの引張試験片を切り出し、室温から750℃までの引張試験を実施した。ひずみ速度はひずみ1.0%まで0.3%/min、1.0%以降は7.5%/minとし、0.2%耐力、引張強さ、伸びおよび絞りを測定した。
　クリープ特性は、15.8mm角棒から溝ロール圧延方向と平行に平行部直径φ6mmのクリープ試験片を切り出し、650℃および700℃において荷重一定の単軸引張クリープ試験によりクリープ破断時間を測定した。
　引張試験で得られた本実施例に係る耐熱鋼の0.2%耐力、引張強さ、破断伸びおよび破断絞りを第３図、第４図、第５図および第６図にそれぞれ示した。第３図から第６図には、比較のために、600℃級の超々臨圧プラントに一般的に使用されている従来鋼（JIS／火力技術基準における火STBA28に相当する鋼）に関して、本実施例に係る耐熱鋼で実施したものと同一の引張試験条件で得られたデータも併せて示した。従来鋼の化学組成は第３表に示すとおりであり、焼戻し条件は本実施例と同一である。第３図に示した600℃以上における本実施例に係る耐熱鋼の0.2%耐力は従来鋼と比較して80MPaから110MPaほど高く、高い高温強度を有している事がわかる。第４図の引張強さに関しても、従来鋼よりも本実施例に係る耐熱鋼の600℃以上での値が110MPaから170MPaほど高い。600℃以上での本実施例に係る耐熱鋼の破断伸びは20%以上、破断絞りは80%以上であり、本実施例に係る耐熱鋼は従来鋼を凌駕する高温強度と十分な延性を具備している。
Figure JPOXMLDOC01-appb-T000003
　本実施例に係る耐熱鋼のクリープ試験における応力と破断時間の関係を第７図に示した。第７図には、クリープ強度の比較のために、従来鋼（火STBA28）のデータも併せて示した。本実施例に係る耐熱鋼の650℃での破断時間は従来鋼の600℃のデータ群と、本実施例に係る耐熱鋼の700℃での破断時間は従来鋼の650℃のデータ群とほぼ一致するレベルにあり、本実施例に係る耐熱鋼が従来鋼よりも約50℃高い温度で使用可能なほどのクリープ強度を有していることがわかる。
　第８図は本開発鋼と従来鋼（火STBA28）のクリープ破断時間とクリープ破断延性の関係である。従来鋼ではクリープ破断時間が長くなるほど破断延性が低下する傾向にあり、火STBA28以外の既存鋼でも同様の傾向が現れることが知られている。一方、本開発鋼はクリープ破断時間が約800時間までは長時間になるほど破断延性が増加しており、本開発鋼の特異な性質である。実用環境に相当する長時間域において十分なクリープ破断延性を有することは構造材料の信頼性という点で重要であり、長時間のクリープ変形に対して高強度・高延性を兼備する本開発鋼は高温用構造材料として優れた性質を有していると言える。
　第９図に走査電子顕微鏡の反射電子検出器を用いて観察した本実施例に係る耐熱鋼の微細組織を示す。組織中には層状のラスマルテンサイト組織と塊状のフェライト組織が観察され、それぞれの面積比はラスマルテンサイト:フェライト＝9:1程度であることから、本実施例に係る耐熱鋼がほぼラスマルテンサイト組織となっていることが確認できる。また、反射電子観察では軽元素を含む相は暗く、重元素を含む相ほど明るい輝度で観察されることから、第９図中で暗い輝度の粒子はバナジウム窒化物、明るい輝度で観察される粒子はタングステンやモリブデンなどの重元素を多く含む金属間化合物と考えられ、フェライト組織中やラスマルテンサイト組織の境界上に金属間化合物粒子が多量に析出していることがわかる。
（実施例２）
　上記の実施例１と同様の手順に従って、以下条件で耐熱鋼を製造した。即ち、耐熱鋼の組成比Cr:V:Nb:N:C:W:Co:Moが、9:0.6:0.02:0.33:0.01:6:4:1となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo（実施例2-1）と表記する。同様にして、Crの配合比を高めた耐熱鋼として、耐熱鋼の組成比Cr:V:Nb:N:C:W:Co:Moが、12:0.6:0.02:0.33:0.01:6:4:1となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を12Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo（実施例2-2）と表記する。
　上記の実施例１と同様の手順に従って、以下条件で比較例となる耐熱鋼を製造した。即ち、耐熱鋼の組成比Cr:V:Nb:N:Cが、9:1.3:0.02:0.33:0.01となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-1.3V-0.02Nb-0.33N-0.01C （比較例1-1）と表記する。同様に、耐熱鋼の組成比Cr:V:Nb:N:C:W:Coが、9:1.3:0.02:0.33:0.01:1:2となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-1.3V-0.02Nb-0.33N-0.01C-1W-2Co （比較例1-2）と表記する。同様に、耐熱鋼の組成比Cr:V:Nb:N:C:W:Co が、9:0.6:0.02:0.33:0.01:1:2となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-0.6V-0.02Nb-0.33N-0.01C-1W-2Co （比較例1-3）と表記する。同様に、耐熱鋼の組成比Cr:V:Nb:N:C:W:Coが、9:0.6:0.60:0.33:0.01:1:2となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-0.6V-0.60Nb-0.33N-0.01C-1W-2Co （比較例1-4）と表記する。
　なお、上記の比較例の耐熱鋼については、(比較例1-1)～(比較例1-3)は、上述の特許文献３（特開平５－９８３９４号公報）の範囲内に該当する耐熱鋼である。また、(比較例1-4)は、特許文献２（特開平５－９８３９３号公報）の範囲内に該当する耐熱鋼である。
　これらの耐熱鋼に関して、700℃でのクリープ破断強度を測定した結果を図１０に示す。得られた結果から、本実施例に係る（実施例2-1）及び（実施例2-2）で示される耐熱鋼は、特に700℃-80MPaにおいて、(比較例1-1)～(比較例1-3)と比較して15倍～30倍もの極めて高いクリープ破断強度を有することが確認された。また、本実施例に係る（実施例2-1）及び（実施例2-2）で示される耐熱鋼は、(比較例1-4)と比較して6倍～12倍もの極めて高いクリープ破断強度を有することも確認された。
（実施例３）
　次に、窒素添加の効果について検証を行った。即ち、上記の実施例２で製造した9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo（実施例2-1）について、窒素添加無しで製造した比較例となる耐熱鋼を、以下条件で製造した。即ち、耐熱鋼の組成比Cr:V:Nb:N:C:W:Co:Moが、（実施例2-1）から窒素含有無しとした9:0.6:0.02:0:0.01:6:4:1となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-0.6V-0.02Nb-0.01C-6W-4Co-1Mo（比較例2）と表記する。
　これらの耐熱鋼に関して、その微細組織を走査電子顕微鏡の反射電子検出器を用いて観察した写真を図１１に示す。得られた結果から、本実施例に係る（実施例2-1）で示される耐熱鋼は、平均粒径80μmを示しており、(比較例2)の平均粒径1200μmよりも非常に微細な粒度を持つことが確認された。
　この理由としては、一般には、(比較例2)の元素組成で示されるように、高温における耐酸化性を向上させるために添加しているクロム（Cr）や、高温強度向上のために添加しているバナジウム（V）、ニオブ（Nb）、タングステン（W）、及びモリブデン（Mo）は、フェライト安定化効果を奏する元素であり、これらの元素を必要量添加した場合には、結晶粒が粗大なフェライト組織となるのが通常である。これに対して、（実施例2-1）で示されるように、本実施例に係る耐熱鋼は、最適な窒素量が添加されることによって、窒素のオーステナイト安定化効果によって、材料組織をマルテンサイト組織化していると共に、高温熱処理時にバナジウム窒化物を析出させることによって、結晶粒径の粗大化が抑制されたものと考えられ、このようにマルテンサイト組織が形成された結果として、高い靭性及び溶接性が発揮され得るものと考えられる。
　さらに、これらの耐熱鋼に関して、850℃で50時間の大気暴露を行い、850℃での酸化スケールの形成量を比較した。得られた微細組織を走査電子顕微鏡の反射電子検出器を用いて観察した写真を図１２に示す。得られた結果から明らかなように、本実施例に係る（実施例2-1）で示される耐熱鋼は、(比較例2)よりもスケール厚みが薄く、耐酸化性にも優れていることが確認された。
（実施例４）
　次に、窒素添加及びコバルト添加の効果について検証を行った。即ち、上記の実施例２で製造した9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-4Co-1Mo（実施例2-1）について、コバルト添加無しで製造した比較例となる耐熱鋼を、以下条件で製造した。即ち、耐熱鋼の組成比Cr:V:Nb:N:C:W:Co:Moが、（実施例2-1）からコバルト含有無しとした9:0.6:0.02:0.33:0.01:6:0:1となるように、原料鋼から耐熱鋼を製造した。この耐熱鋼を9Cr-0.6V-0.02Nb-0.33N-0.01C-6W-1Mo（比較例3）と表記する。また、窒素添加無しで製造した比較例となる耐熱鋼については、上記実施例３で製造した9Cr-0.6V-0.02Nb-0.01C-6W-4Co-1Mo（比較例2）を用いた。
　これらの耐熱鋼に関して、熱平衡状態における各相の体積率と温度の関係をCalphad法を用いて計算した。得られた結果を図１３に示す。図１３では、本実施例に係る（実施例2-1）の結果（a）と、コバルトを添加しない（比較例3）の結果（b）と、窒素を添加しない（比較例3）の結果（c）を示す。
　得られた結果から、本実施例に係る（実施例2-1）の耐熱鋼では、1200℃でのオーステナイト化熱処理（溶体化処理）を行うことによって、図１３（ａ）で示されるように、1200℃において約90%がオーステナイト相となっており、このオーステナイト相が急速冷却によってマルテンサイト組織に変化していることが確認された。本実施例に係る（実施例2-1）の耐熱鋼の最終組織では体積の約90%がマルテンサイト組織となると予想され、実際の観察結果とも合致した。即ち、本実施例に係る（実施例2-1）の耐熱鋼では、材料内部の元素分布の均質化と最終目的組織であるマルテンサイト組織が得られたことが確認された。
　一方、コバルトを添加しない（比較例3）については、図１３（ｂ）で示されるように、1200℃におけるオーステナイト相の体積率は40%と大幅に減少していた。また、窒素を添加しない（比較例3）については、図１３（ｃ）で示されるように、オーステナイト相の減少傾向が更に顕著となっており、1200℃ではオーステナイト相は存在しなかった。これらのことから、窒素がオーステナイト安定化に関して極めて重要な役割を果たしていることがわかり、さらに補助的にコバルトを添加することによって、本実施例に係る（実施例2-1）の耐熱鋼では、多量のフェライト安定化元素を含みながらも材料をマルテンサイト組織化することができた。

Claims (8)

  1. 　マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有することを特徴とするフェライト系耐熱鋼。
  2. 　請求項１に記載のフェライト系耐熱鋼において、前記窒化物が、窒化物または炭窒化物から構成されることを特徴とするフェライト系耐熱鋼。
  3. 　請求項１又は請求項２に記載のフェライト系耐熱鋼において、前記金属間化合物が、タングステン元素、モリブデン元素、及び鉄元素を含有し、0.5～3.0重量％のモリブデン元素を含有することを特徴とするフェライト系耐熱鋼。
  4. 　請求項１～請求項３のいずれかに記載のフェライト系耐熱鋼において、8.00～16.00重量％のクロム元素、0.2～2.0重量％のバナジウム元素、0.01～1.0重量％のニオブ元素、0.5～3.0重量％のモリブデン元素、0.20～1.00重量％のマンガン元素、及び0.02～0.80重量％のケイ素元素を含有することを特徴とするフェライト系耐熱鋼。
  5. 　請求項４に記載のフェライト系耐熱鋼において、2.0～6.0重量％のコバルト元素を含有することを特徴とするフェライト系耐熱鋼。
  6. 　マルテンサイト組織を含むフェライト系耐熱鋼であって、窒化物及び、タングステン元素を含有する金属間化合物を含み、0.1～2.0重量％の窒素元素及び3.0～10.0重量％のタングステン元素を含有するフェライト系耐熱鋼の製造方法であって、
    　前記金属間化合物の構成元素を含有する原料鋼を、高圧下の窒素含有ガス雰囲気中で溶解させて、当該溶解後に、オーステナイト構造が形成されるまでの加熱温度を制御し、当該制御された加熱温度によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造することを特徴とするフェライト系耐熱鋼の製造方法。
  7. 　請求項６に記載のフェライト系耐熱鋼の製造方法において、フェライト系耐熱鋼に含有される窒素量を制御し、当該制御された窒素量によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造することを特徴とするフェライト系耐熱鋼の製造方法。
  8. 　請求項６又は請求項７に記載のフェライト系耐熱鋼の製造方法において、コバルト元素を前記原料鋼に添加し、当該添加されたコバルト元素の量に応じてフェライト系耐熱鋼の窒素量を減少させて制御し、当該制御によりフェライト組織及びマルテンサイト組織の存在比率が制御されたフェライト系耐熱鋼を製造することを特徴とするフェライト系耐熱鋼の製造方法。




PCT/JP2016/055523 2015-02-27 2016-02-24 フェライト系耐熱鋼及びその製造方法 Ceased WO2016136839A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2017502444A JPWO2016136839A1 (ja) 2015-02-27 2016-02-24 フェライト系耐熱鋼及びその製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-038026 2015-02-27
JP2015038026 2015-02-27

Publications (1)

Publication Number Publication Date
WO2016136839A1 true WO2016136839A1 (ja) 2016-09-01

Family

ID=56788992

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/055523 Ceased WO2016136839A1 (ja) 2015-02-27 2016-02-24 フェライト系耐熱鋼及びその製造方法

Country Status (2)

Country Link
JP (1) JPWO2016136839A1 (ja)
WO (1) WO2016136839A1 (ja)

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06322487A (ja) * 1993-04-15 1994-11-22 Nippon Steel Corp 超高窒素フェライト系耐熱鋼およびその製造方法
JPH0885850A (ja) * 1994-09-20 1996-04-02 Sumitomo Metal Ind Ltd 高Ｃｒフェライト系耐熱鋼
JPH08218154A (ja) * 1995-02-14 1996-08-27 Nippon Steel Corp 耐金属間化合物析出脆化特性の優れた高強度フェライト系耐熱鋼
JPH0971846A (ja) * 1995-09-05 1997-03-18 Sumitomo Metal Ind Ltd 高Ｃｒフェライト系耐熱鋼

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06322487A (ja) * 1993-04-15 1994-11-22 Nippon Steel Corp 超高窒素フェライト系耐熱鋼およびその製造方法
JPH0885850A (ja) * 1994-09-20 1996-04-02 Sumitomo Metal Ind Ltd 高Ｃｒフェライト系耐熱鋼
JPH08218154A (ja) * 1995-02-14 1996-08-27 Nippon Steel Corp 耐金属間化合物析出脆化特性の優れた高強度フェライト系耐熱鋼
JPH0971846A (ja) * 1995-09-05 1997-03-18 Sumitomo Metal Ind Ltd 高Ｃｒフェライト系耐熱鋼

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
QIUZHI GAO ET AL.: "Martensite transformation in the modified high Cr ferritic heat-resistant steel during continuous cooling", JOURNAL OF MATERIAL RESEARCH, vol. 27, no. 21, 14 November 2012 (2012-11-14), pages 2779 - 2789 *
YUANTAO XU ET AL.: "Study on the nucleation and growth of Laves phase in a 10% Cr martensite ferritic steel after long-term aging", JOURNAL OF ALLOYS AND COMPOUNDS, vol. 621, 5 February 2015 (2015-02-05), pages 93 - 98 *

Also Published As

Publication number Publication date
JPWO2016136839A1 (ja) 2017-12-07

Similar Documents

Publication Publication Date Title
JP5755153B2 (ja) 高耐食オーステナイト鋼
JPWO2018199145A1 (ja) 高Ｍｎ鋼およびその製造方法
JP5838933B2 (ja) オーステナイト系耐熱鋼
JPWO2016136888A1 (ja) フェライト系耐熱鋼とその製造方法
JP6590117B1 (ja) 高Ｍｎ鋼およびその製造方法
JP2010180459A (ja) ２相ステンレス鋼およびその製造方法
JP2020509193A (ja) 高温焼戻し熱処理及び溶接後熱処理抵抗性に優れた圧力容器用鋼材及びその製造方法
TWI726798B (zh) 鋼及其製造方法
JP5846076B2 (ja) オーステナイト系耐熱合金
JP2019535889A (ja) 低温靭性に優れた高強度高マンガン鋼及びその製造方法
JP5265325B2 (ja) クリープ強度に優れる耐熱鋼およびその製造方法
JP2019151920A (ja) 高Ｍｎ鋼およびその製造方法
TWI732658B (zh) 鋼及其製造方法
WO2021182110A1 (ja) 鋼材およびその製造方法、ならびにタンク
JPWO2018066573A1 (ja) オーステナイト系耐熱合金およびそれを用いた溶接継手
JP5981357B2 (ja) 耐熱鋼および蒸気タービン構成部品
JP2016216815A (ja) 高Ｃｒフェライト系耐熱鋼
JP2016065265A (ja) 蒸気タービン動翼用耐熱鋼および蒸気タービン動翼
WO2019168172A1 (ja) 高Ｍｎ鋼およびその製造方法
JP4586080B2 (ja) 耐応力除去焼鈍特性と低温靭性に優れた高強度鋼板
WO2016136839A1 (ja) フェライト系耐熱鋼及びその製造方法
JP2948324B2 (ja) 高強度・高靭性耐熱鋼
JP2017202495A (ja) オーステナイト系耐熱鋼用溶接材料
JP5996403B2 (ja) 耐熱鋼およびその製造方法
JP2016169406A (ja) フェライト鋼

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16755583

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017502444

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16755583

Country of ref document: EP

Kind code of ref document: A1
