WO2016017558A1 - 高透過ガラス - Google Patents

高透過ガラス Download PDF

Info

Publication number
WO2016017558A1
WO2016017558A1 PCT/JP2015/071166 JP2015071166W WO2016017558A1 WO 2016017558 A1 WO2016017558 A1 WO 2016017558A1 JP 2015071166 W JP2015071166 W JP 2015071166W WO 2016017558 A1 WO2016017558 A1 WO 2016017558A1
Authority
WO
WIPO (PCT)
Prior art keywords
glass
less
content
sro
temperature
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/071166
Other languages
English (en)
French (fr)
Inventor
優作 松尾
裕 黒岩
雄介 荒井
博之 土屋
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
AGC Inc
Original Assignee
Asahi Glass Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Asahi Glass Co Ltd filed Critical Asahi Glass Co Ltd
Priority to KR1020177001984A priority Critical patent/KR20170038799A/ko
Priority to CN201580041315.3A priority patent/CN106573821A/zh
Priority to JP2016538328A priority patent/JPWO2016017558A1/ja
Publication of WO2016017558A1 publication Critical patent/WO2016017558A1/ja
Priority to US15/408,803 priority patent/US9988298B2/en
Anticipated expiration legal-status Critical
Priority to US15/933,707 priority patent/US10392293B2/en
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C03C3/085—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal
    • C03C3/087—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal containing calcium oxide, e.g. common sheet or container glass
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
    • C03B18/00—Shaping glass in contact with the surface of a liquid
    • C03B18/02—Forming sheets
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C03C3/085—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/089—Glass compositions containing silica with 40% to 90% silica, by weight containing boron
    • C03C3/091—Glass compositions containing silica with 40% to 90% silica, by weight containing boron containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C4/00—Compositions for glass with special properties
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C4/00—Compositions for glass with special properties
    • C03C4/0092—Compositions for glass with special properties for glass with improved high visible transmittance, e.g. extra-clear glass
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P40/00—Technologies relating to the processing of minerals
    • Y02P40/50—Glass production, e.g. reusing waste heat during processing or shaping

Definitions

  • the present invention relates to glass.
  • it relates to highly transmissive glass.
  • High transmission glass with high visible light transmittance is in demand for various applications.
  • efficient use of visible light in architectural applications (interior materials, exterior materials), electronic equipment applications (light guide materials for planar light emitting devices, so-called light guide plates), and other industrial applications (such as cover glass for photovoltaic power generation modules)
  • methods of use such as increasing the light utilization efficiency by transmitting light to the light source, or using it as a material that provides high designability (high-class feeling) because of high transmission.
  • Iron ions contained as impurities. Iron ions are divalent (Fe 2+ ) and trivalent (Fe 3+ ) in the glass, but particularly problematic are Fe 2+ having a wide absorption at a wavelength of 490 to 780 nm.
  • Fe 3+ has an absorption band at a wavelength of 380 to 490 nm, but its influence is small because the extinction coefficient per unit concentration is one digit smaller than that of Fe 2+ . For this reason, in order to reduce the light absorption in the visible region, it is necessary to devise a technique for reducing the ratio of the Fe 2+ amount to the total iron ion amount in the glass as much as possible, that is, reducing the redox.
  • the present invention aims to provide a highly transmissive glass that has a high refining effect at a low temperature and can achieve a lower redox than the conventional one in order to solve the above-described problems in the prior art.
  • the present invention is as follows. 1. Fe 2 O 3 the total iron oxide in terms of (t-Fe 2 O 3) to contain 1 ⁇ 500 ppm, redox ([bivalent iron as calculated as Fe 2 O 3 (Fe 2+) ] / [ the Fe 2 O 3 The total of converted divalent iron (Fe 2+ ) and trivalent iron (Fe 3+ ) (Fe 2+ + Fe 3+ )]) is 0% or more and 25% or less, and is expressed in mass percentage based on oxide.
  • the glass according to any one of items 1 to 9 which does not substantially contain B 2 O 3 .
  • 11. 11 The glass according to any one of the preceding items 1 to 10, comprising SO 3 in a mass percentage display of more than 0% and 0.5% or less.
  • the difference between the devitrification temperature Tc and the temperature (T4) corresponding to a viscosity of the glass melt of 10 4 dPa ⁇ s (Tc ⁇ T4) is 100 ° C. or less; Glass. 17. 17.
  • the minimum value of the internal transmittance in the wavelength range of 400 to 700 nm is 80% or more, and the difference between the maximum value and the minimum value of the internal transmittance is 15% or less.
  • 19. The glass according to item 17 or 18, wherein the glass plate has at least one side length of 200 mm or more and a thickness of 0.5 mm or more. 20.
  • the molten glass is molded using any one molding method selected from the group consisting of a float method, a rollout method, a pulling method, and a fusion method.
  • TD bubble disappearance start temperature
  • the melting temperature during production can be lowered without affecting the product quality, and as a result, a glass with a small amount of Fe 2+ having a large influence on light absorption in the visible region is obtained. Can do.
  • FIG. 1 is a diagram for explaining the bubble disappearance start temperature (TD).
  • the present invention Fe 2 O 3 the total iron oxide in terms of (t-Fe 2 O 3) to contain 1 ⁇ 500 ppm, redox ⁇ [divalent iron in terms of Fe 2 O 3 (Fe 2+) ] / [Fe
  • the total of (Fe 2+ ) and trivalent iron (Fe 3+ ) converted to 2 O 3 (Fe 2+ + Fe 3+ )]] is 0% or more and 25% or less, and is expressed in mass percentage based on oxide.
  • TD foam disappearance start temperature
  • the present invention contains 1 to 500 ppm of total iron oxide (t-Fe 2 O 3 ) converted to Fe 2 O 3, and is expressed in terms of mass percentage based on oxide.
  • the value of D in the following formula (1) is 0 or more and the bubble disappearance starting temperature (TD) is 1485 ° C. or less.
  • the present invention contains 1 to 500 ppm of total iron oxide (t-Fe 2 O 3 ) converted to Fe 2 O 3, and is expressed in terms of mass percentage based on oxides.
  • composition range of each component common to the glasses (A) to (C) of the present invention will be described.
  • SiO 2 is the main component of glass.
  • the content of SiO 2 is set to 50% or more in terms of oxide based mass percentage. (Unless otherwise specified,% means an oxide-based mass percentage.) 60% or more is preferable, 65% or more is more preferable, and 67% or more is more preferable. However, the content of SiO 2 is 81% or less in order to facilitate dissolution. Further, in order to keep the content of divalent iron (Fe 2+ ) in the glass low, to make the optical characteristics good, and to make the bubble quality good, the content is made 81% or less. 75% or less is preferable, 74% or less is more preferable, and 72% or less is more preferable.
  • Al 2 O 3 is an essential component that improves the weather resistance of the glass. In order to maintain practically necessary weather resistance in the composition system of the present invention, it is necessary to contain 1% or more of Al 2 O 3 . It is preferably 1.5% or more, and more preferably 2.5% or more. However, in order to keep the content of divalent iron (Fe 2+ ) low, make the optical properties good, and make the foam quality good, the content of Al 2 O 3 is made 20% or less. The content of Al 2 O 3 is preferably 10% or less, more preferably 8% or less, and even more preferably 5% or less.
  • B 2 O 3 is a component that accelerates the melting of the glass raw material and improves the mechanical properties and weather resistance.
  • B 2 O 3 can be applied to soda lime silicate glasses such as the glasses (A) to (C) of the present invention.
  • the content is made 5% or less. It is preferably 2% or less, more preferably 1% or less, and still more preferably substantially not contained.
  • substantially not containing in the present specification means not containing any inevitable impurities.
  • Alkali metal oxides such as Li 2 O, Na 2 O, and K 2 O are useful components for promoting melting of the glass raw material and adjusting thermal expansion or viscosity. Therefore, the total content (Li 2 O + Na 2 O + K 2 O) of these alkali metal oxides is 5% or more. It is preferably 7% or more, more preferably 9% or more, and further preferably 10% or more.
  • Li 2 O + Na 2 O + K 2 O is made 20% or less in order to keep the foam disappearance start temperature (TD) described below at a low temperature, to maintain the clarity during melting, and to maintain the foam quality of the produced glass.
  • Li 2 O + Na 2 O + K 2 O is preferably 15% or less, more preferably 13.5% or less, further preferably 13% or less, further preferably 12.5% or less, and particularly preferably 12% or less.
  • Li 2 O is a component useful for promoting melting of the glass raw material and adjusting thermal expansion or viscosity.
  • the amount of iron contamination derived from the raw material is kept low, and preferably 5% or less, more preferably 2.5% or less, to keep batch cost low. 2% or less is more preferable, and 1% or less is most preferable.
  • Na 2 O is a component useful for promoting melting of the glass raw material and adjusting thermal expansion, viscosity, and the like. 5% or more is preferable, 7% or more is more preferable, 9% or more is further preferable, and 10% or more is particularly preferable.
  • the foam disappearance start temperature (TD) which will be described later, is suppressed to a low temperature, the clarity during melting is maintained, and the foam quality of the produced glass is kept at 15% or less. It is preferably 13.5% or less, more preferably 13% or less, particularly preferably 12.5% or less, and further preferably 12% or less.
  • K 2 O is a component useful for promoting melting of the glass raw material and adjusting thermal expansion, viscosity, and the like. However, 7.5% or less is preferable and 5% or less is more preferable in order to maintain the weather resistance and devitrification characteristics of the glass. Moreover, 3% or less is preferable in order to suppress batch cost, and 2% or less is particularly preferable.
  • Alkaline earth metal oxides such as MgO, CaO, SrO and BaO are useful components for accelerating melting of glass raw materials and adjusting thermal expansion or viscosity. Therefore, the total content (MgO + CaO + SrO + BaO) of these alkaline earth metal oxides is 5% or more. It is preferably 11% or more, more preferably 13% or more, further preferably 14% or more, further preferably 14.5% or more, and particularly preferably 15% or more.
  • MgO + CaO + SrO + BaO keeps the coefficient of thermal expansion low, makes the devitrification property good, and keeps the strength to 27% or less. It is preferably 25% or less, more preferably 23.5% or less, and even more preferably 22% or less.
  • MgO has the effect of lowering the viscosity during glass melting and promoting melting. Moreover, since it has the effect
  • it is preferably 15% or less, more preferably 12% or less, and preferably 7.5% or less, preferably 5% or less. It is more preferable. More preferably, it is 3% or less, and most preferably 2% or less.
  • CaO can be contained because it is a component that promotes melting of the glass raw material and adjusts viscosity or thermal expansion.
  • the content is preferably 3% or more, more preferably 5% or more, further preferably 6% or more, and particularly preferably 7% or more.
  • 15% or less is preferable, 14% or less is more preferable, and 13% or less is more preferable.
  • SrO has the effect of increasing the thermal expansion coefficient and lowering the high temperature viscosity of the glass. In order to acquire said effect, it is preferable to contain 2% or more. However, in order to keep the thermal expansion coefficient of the glass low, it is preferably 15% or less, more preferably 8% or less, and even more preferably 6% or less.
  • BaO like SrO, has the effect of increasing the coefficient of thermal expansion and lowering the high temperature viscosity of the glass. In order to acquire said effect, it is preferable to contain 2% or more. However, in order to keep the thermal expansion coefficient of the glass low, it is preferably 15% or less, more preferably 8% or less, and even more preferably 6% or less.
  • the glass raw material contains Fe 2 O 3 as an inevitable impurity. Reduce the amount of Fe 2 O 3 in the glass raw material to a level where light absorption inside the glass in the visible light region (wavelength 380 to 780 nm) does not become a problem for the glass used as the light guide plate part of the edge light type liquid crystal television. Is practically difficult.

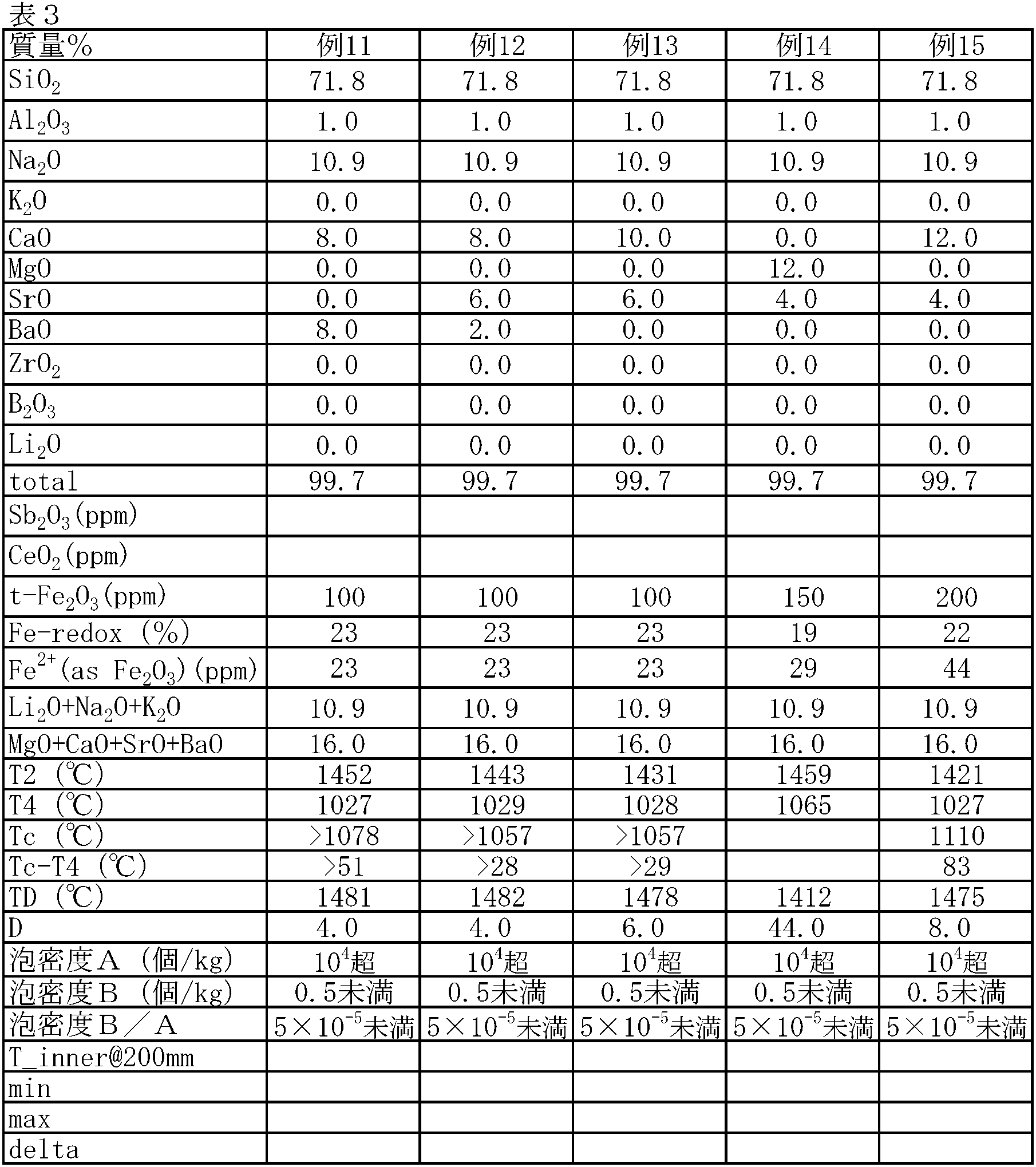

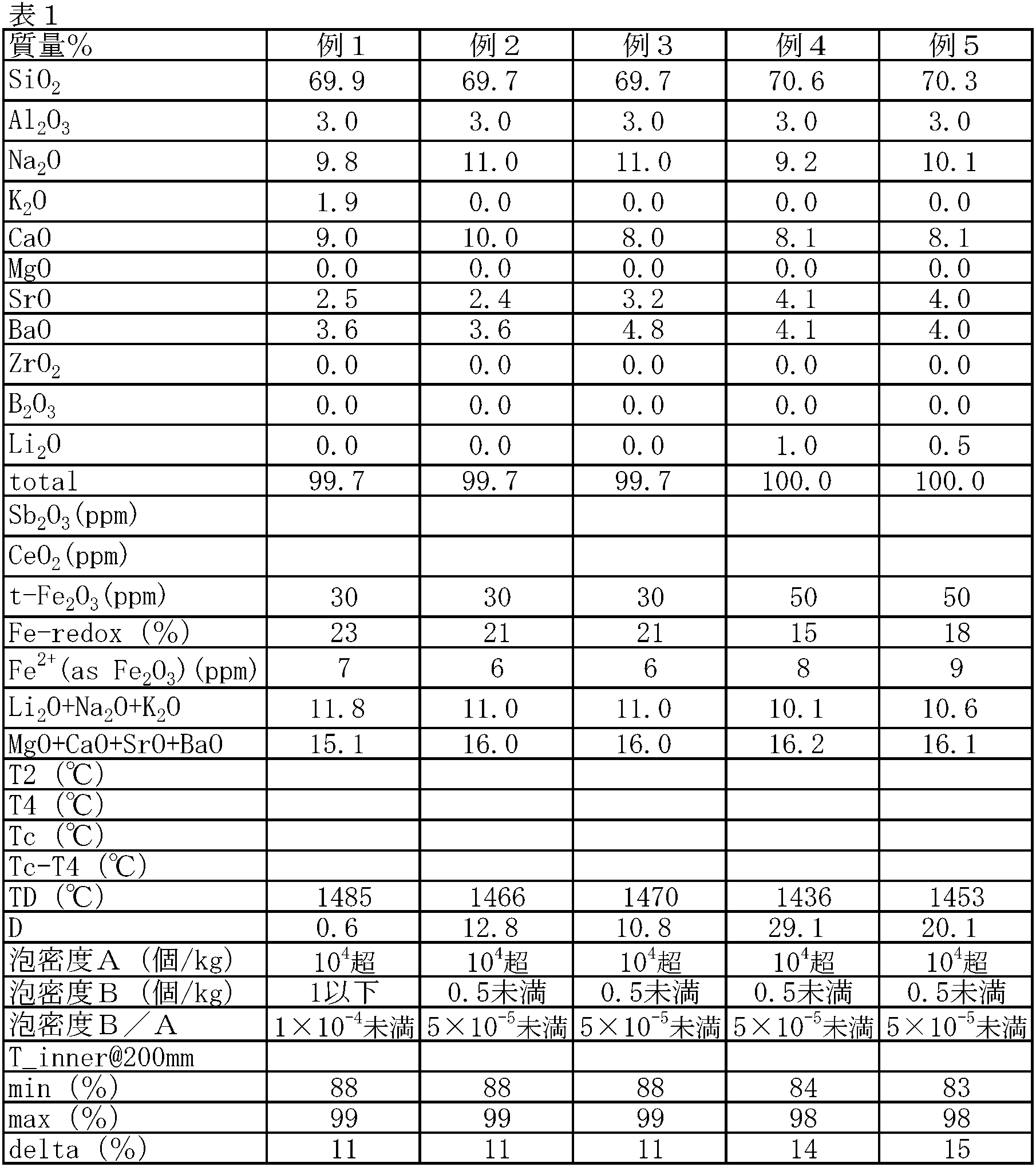

  • Glass of the present invention (A) ⁇ (C) are, Fe 2 O 3 the total iron oxide in terms of (t-Fe 2 O 3) is 1 ⁇ 500 ppm containing.
  • the foam disappearance starting temperature (TD) is 1485 ° C. or lower when the composition range of each component satisfies the above.
  • the bubble disappearance starting temperature (TD) is a physical property that correlates with two factors of “foam diameter growth (clarifier decomposition characteristics)” and “foam floating (high temperature viscosity of glass)”. It is defined by the method.
  • TD foam disappearance start temperature
  • solid line in FIG. 1 solid line in FIG. 1
  • the clarification action is increased and the foam quality at low temperature dissolution is improved (for example, the foam density at 1550 ° C. dissolution is 1 / kg) Therefore, low redox of the glass can be achieved.
  • TD exceeds 1485 ° C. (broken line in FIG. 1), for example, melting at 1550 ° C. deteriorates the bubble quality, so that it is necessary to melt at a higher temperature, and it becomes difficult to reduce the redox of the glass.
  • the bubble disappearance starting temperature (TD) is preferably 1480 ° C. or less, more preferably 1475 ° C. or less, and most preferably 1465 ° C. or less.
  • the glass (A) of the present invention has a bubble disappearance starting temperature (TD) of 1485 ° C. or less, the glass can be reduced in redox, and redox ([Fe 2 O 3 converted to Fe 2 O 3 (Fe 2+ ]] / [Total of divalent iron (Fe 2+ ) and trivalent iron (Fe 3+ ) converted to Fe 2 O 3 (Fe 2+ + Fe 3+ )]) is 0% to 25%, 0 to 22% It is preferably 0 to 20%, more preferably 0 to 18%.
  • the redox of the glass (A) of the present invention is extremely low in the above-mentioned range, when used as a light guide plate portion of an edge light type liquid crystal television, in the visible light region (wavelength 380 to 780 nm). Light absorption inside the glass is not a problem.
  • the glass (B) of the present invention has a bubble disappearance starting temperature (TD) of 1485 ° C. or lower when the value of D in the following formula (1) is 0 or higher.
  • the content of B 2 O 3 does not affect the bubble disappearance start temperature, and thus is not included in DF.
  • the content of Li 2 O does not affect the bubble disappearance start temperature, and thus is not included in the DR.
  • SiO 2 SiO 2 content [Al 2 O 3 ]: Al 2 O 3 content
  • MgO MgO content
  • SrO SrO content
  • BaO BaO content
  • K 2 O] K 2 O content
  • said content is content of the mass percentage display of all oxide standards.
  • the glass (B) of the present invention has a bubble disappearance starting temperature (TD) of 1485 ° C. or lower, the glass can be reduced in redox by keeping the temperature at the time of melting the glass raw material, and the divalent in the glass.
  • the content of iron (Fe 2+ ) is lowered.
  • a preferable range of the content of divalent iron (Fe 2+ ) in the glass will be described later.
  • the glass (C) of the present invention has a high refining action at low temperatures when the composition range of each component satisfies the above. Therefore, even when the glass is melted at a low temperature, the foam density of the produced glass is low.
  • the bubble density B in the glass body that is molded into a plate and then slowly cooled is 10 pieces / kg or less, preferably 5 pieces / kg or less, It is more preferably 1 piece / kg or less, and particularly preferably 0.5 piece / kg or less.
  • Bubble density B is defined as follows.
  • the raw materials of each component are prepared so as to have a target composition, and melted at 1550 ° C. using a platinum crucible.
  • 400 g of the raw material is divided into three portions and charged every 20 minutes, and then allowed to stand for 30 minutes.
  • the glass melt is poured out, formed into a plate shape, and then slowly cooled.
  • the foam density of the glass body obtained by this method be the foam density B (pieces / kg).
  • the size of the bubble may be a size that can be observed with an optical microscope. Typically, bubbles with a diameter of about 10 ⁇ m to 1 mm are counted. What is necessary is just to select suitably the particle size of a raw material, and the kind and quantity of a clarifying agent.
  • the particle size of the raw material is, for example, 1 to 1000 ⁇ m.
  • raw material types include cinnabar sand, aluminum oxide and sodium carbonate.
  • clarifying agent include sulfate, tin oxide, and nitrate.
  • the amount of the fining agent is, for example, 0.1 to 0.5% by mass.
  • the bubble density A (piece / kg) is defined as follows.
  • the raw materials of each component are prepared so as to have a target composition, and melted at a temperature of 1350 ° C. using a platinum crucible.
  • 400 g of the raw material is divided into three portions and charged every 20 minutes, and then allowed to stand for 30 minutes.
  • the glass melt is poured out, formed into a plate shape, and then slowly cooled.
  • the foam density of the glass body obtained by this method be the foam density A (pieces / kg).
  • foam density A (piece / kg) may be about 10 ⁇ 4 > pieces / kg.
  • the size of the bubbles may be a size that can be observed with an optical microscope. Typically, bubbles with a diameter of about 10 ⁇ m to 1 mm are counted.
  • the conditions for dissolving the bubble density A and the bubble density B are the same except for the temperature.
  • the glass (C) of the present invention has a ratio (B / A) between the above-mentioned bubble density B and the bubble density A in a glass body that is melted at a temperature of 1350 ° C., and then slowly cooled after being formed into a plate shape.
  • a ratio (B / A) between the above-mentioned bubble density B and the bubble density A in a glass body that is melted at a temperature of 1350 ° C., and then slowly cooled after being formed into a plate shape.
  • Is preferably 10 ⁇ 3 or less, more preferably 10 ⁇ 4 or less, and even more preferably 5 ⁇ 10 ⁇ 5 or less.
  • (B / A) is 10 ⁇ 3 or less, the foam density of the glass produced is lowered even when it is produced by melting at a low temperature to reduce redox.
  • the glass (C) of the present invention can achieve low redox of the glass by keeping the temperature at the time of melting the glass raw material low, and the content of divalent iron (Fe 2+ ) in the glass becomes low.
  • a preferable range of the content of divalent iron (Fe 2+ ) in the glass will be described later.
  • the content of divalent iron (Fe 2+ ) converted to Fe 2 O 3 is preferably 0 to 50 ppm, more preferably 0 to 40 ppm. More preferably, it is -30 ppm, and most preferably 0-25 ppm. . If the content of divalent iron (Fe 2+ ) converted to Fe 2 O 3 is within the above range, glass in the visible light region (wavelength 380 to 780 nm) when used as a light guide plate part of an edge light type liquid crystal television Internal light absorption is not a problem.
  • the glasses (A) to (C) of the present invention may contain the following components as optional components.
  • the glasses (A) to (C) of the present invention may contain ZrO 2 in order to improve the heat resistance and surface hardness of the glass. However, it is preferably not contained from the viewpoint of maintaining devitrification characteristics and maintaining low density.
  • the glasses (A) to (C) of the present invention may contain SnO 2 used as a fining agent.
  • the total tin content in terms of SnO 2 is preferably 0 to 1% in terms of mass percentage, more preferably 0.5% or less, further preferably 0.2% or less, and particularly preferably 0.1% or less.
  • the glasses (A) to (C) of the present invention may contain SO 3 used as a fining agent.
  • the SO 3 content in terms of mass percentage is preferably more than 0% and 0.5% or less, more preferably 0.3% or less, further preferably 0.2% or less, and 0.1% or less. Further preferred.
  • the glasses (A) to (C) of the present invention may contain Sb 2 O 3 or As 2 O 3 used as an oxidizing agent and a fining agent.
  • the content of Sb 2 O 3 or As 2 O 3 is preferably 0 to 0.5% in terms of mass percentage, more preferably 0.2% or less, still more preferably 0.1% or less, substantially More preferably, it does not contain.
  • the glasses (A) to (C) of the present invention may contain CeO 2 .
  • CeO 2 has the effect of reducing redox, and can reduce the light absorption inside the glass at a wavelength of 400 to 700 nm.
  • CeO 2 compared the total amount of the glass composition described above to function as a component which absorbs visible light not only causes solarization, and 500ppm or less Is preferably 400 ppm or less, more preferably 300 ppm or less, particularly preferably 250 ppm or less, and most preferably 200 ppm or less.
  • the effect of lowering redox it is preferable to add at least the same amount as the amount of iron (mass ppm) converted to Fe 2 O 3 contained in the glass, and to add at least 1.5 times the amount of iron. More preferably, it is added 3 times or more, more preferably 5 times or more.
  • the glasses (A) to (C) of the present invention preferably do not substantially contain TiO 2 , CoO, V 2 O 5, MnO, and the like, which are coloring components. Not including TiO 2, CoO, V 2 O 5 and MnO, etc. substantially, lowering the visible light transmittance can be suppressed.
  • the content of the component functioning as the coloring component is preferably 0 to 0.05% in terms of mass percentage, more preferably 0 to 0.02%, and more preferably 0 to 0.01%. More preferred is less than 50 ppm, most preferred.
  • the temperature T2 corresponding to the viscosity of the glass melt of 10 2 dPa ⁇ s is 1550 ° C. or less because of good solubility at high temperatures.
  • the temperature T2 is more preferably 1500 ° C. or less, further preferably 1490 ° C. or less, and particularly preferably 1480 ° C. or less.
  • the temperature T2 can be measured using a rotary viscometer or the like.
  • the difference (Tc ⁇ T4) between the devitrification temperature Tc and the temperature (T4) corresponding to the viscosity of the glass melt of 10 4 dPa ⁇ s is 100 ° C. or less. It is preferable that it is excellent in float moldability.
  • Tc-T4 is more preferably 50 ° C. or less, further preferably 25 ° C. or less, and particularly preferably 0 ° C. or less.
  • the devitrification temperature can be measured by maintaining the crystal at a predetermined temperature for 2 hours and then observing the presence or absence of crystals with a microscope.
  • the temperature T4 can be measured using a rotary viscometer or the like.
  • the glass of the present invention is a glass plate.
  • the length of at least one side is 200 mm or more, and thickness is 0.2 mm or more.
  • the length of at least one side is 250 mm or more, and it is further more preferable that it is 400 mm or more.
  • the thickness is more preferably 1.5 mm or more, further preferably 2.0 mm or more, and most preferably 2.1 mm or more.
  • the length of at least one side is 200 mm or more
  • the thickness is preferably 0.5 mm or more, and more preferably 1.5 mm or more.
  • it is 2.0 mm or more, and most preferably 2.1 mm or more.
  • molten glass is obtained by melting glass raw materials blended so as to have a composition ratio in the produced glass plate, and then the molten glass is floated.
  • the glass plate is obtained by molding using any one molding method selected from the group consisting of a roll-out method, a pulling-up method, and a fusion method.
  • low redox of the glass can be achieved by setting the maximum melting temperature when the glass raw material is melted within the range of the bubble disappearance starting temperature (TD) to TD + 150 ° C.
  • TD bubble disappearance starting temperature
  • the maximum melting temperature at the time of melting the glass raw material is more preferably in the range of TD to TD + 100 ° C.
  • the glass plate obtained by the above procedure has a minimum internal transmittance of 80% or more in the wavelength range of 400 to 700 nm under the condition of an optical path length of 200 mm, and there is a difference between the maximum value and the minimum value of the internal transmittance. It is preferable that it is 15% or less.
  • the minimum value of the internal transmittance is 85% or more, and the difference between the maximum value and the minimum value of the internal transmittance is more preferably 13% or less.
  • the minimum value of the internal transmittance is 90% or more, More preferably, the difference between the maximum value and the minimum value of the internal transmittance is 8% or less.
  • the glass plate of the present invention can be subjected to chemical strengthening treatment.
  • the chemical strengthening treatment is preferable because durability against cracking and chipping of the glass plate is improved.
  • Examples 1-34 and 39-69 are Examples, and Examples 35-38 are Comparative Examples.
  • the raw materials of each component were prepared so as to have a target composition, and were melted at 1550 ° C. using a platinum crucible. In the dissolution, 400 g of the raw material was added in three portions every 20 minutes, and then allowed to stand for 30 minutes. Next, the glass melt was poured out, formed into a plate shape and then slowly cooled, and the foam density of the obtained glass body was defined as the foam density B (pieces / kg).
  • the raw materials of each component were prepared so as to have a target composition, and dissolved at a temperature of 1350 ° C. using a platinum crucible. In the dissolution, 400 g of the raw material was added in three portions every 20 minutes, and then allowed to stand for 30 minutes. Next, the glass melt was poured out, formed into a plate shape, and then slowly cooled.
  • the foam density of the obtained glass body was defined as the foam density A (pieces / kg).
  • the conditions for dissolving the foam density A and the foam density B were the same except for the temperature.
  • Table 1-14 the glass composition (unit: mass%), the content of iron in the glass, the content of total iron oxide in terms of Fe 2 O 3 (t-Fe 2 O 3) ( Unit: ppm ), Content of divalent iron (Fe 2+ ) converted to Fe 2 O 3 (unit: ppm), redox (Fe-redox) ((Fe 2+ ) / (Fe 2+ + Fe 3+ )) (unit:%), Temperature (T2) (unit: ° C) corresponding to viscosity of glass melt of 10 2 dPa ⁇ s, temperature (T4) (unit: ° C) equivalent to viscosity of glass melt of 10 4 dPa ⁇ s, devitrification A temperature Tc (unit: ° C), a bubble disappearance start temperature (TD) (unit: ° C), and a value D (D) are shown.
  • Examples 1 to 68 indicate the foam densities A and B (unit: unit: piece / kg) defined above.
  • T_inner the minimum value of the internal transmittance in the wavelength range of 400 to 700 nm when the optical path length is 200 mm for the glass body (glass plate) obtained by the above procedure ( min,%), the maximum value (max,%), and the difference between the maximum value and the minimum value (delta,%).
  • the glasses of the examples all have a D value of 0 or more and a bubble disappearance starting temperature (TD) of 1485 ° C. or less. there were.
  • the glass of Examples (Examples 1 to 34, 39 to 68) has a bubble density B of 10 / kg or less, and the ratio (B / A) of the bubble density B to the bubble density A is 10 ⁇ 3. It was the following. Further, the glass of the examples (Examples 1 to 34, 39 to 69) had a redox of 25% or less, and a reduction in redox was achieved.
  • the value of D was smaller than 0 and the bubble disappearance starting temperature (TD) was higher than 1485 ° C.
  • the foam density B was as high as 10 pieces / kg, and the foam density B and the foam density A and the ratio (B / A) were over 10 ⁇ 3 .
  • the redox was higher than 25%, and the reduction in redox could not be achieved.
  • the minimum value of the internal transmittance (wavelength 400 to 700 nm) under the condition of an optical path length of 200 mm is as high as 80% or more, and the maximum value and the minimum value of the internal transmittance are high.
  • the difference of 15% or less was found to be suitable for use as a light guide plate for an edge light type liquid crystal television.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Glass Compositions (AREA)

Abstract

　本発明は、低温での清澄作用が高く、従来以上の低レドックス化を達成できる高透過ガラスを提供する。本発明は、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、レドックス（［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）］／［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）と三価鉄（Ｆｅ３＋）の合計（Ｆｅ２＋＋Ｆｅ３＋）］）が０％以上２５％以下であり、酸化物基準の質量百分率表示で、ＳｉＯ２　５０～８１％、Ａｌ２Ｏ３　１～２０％、Ｂ２Ｏ３　０～５％、Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　５～２０％、ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％を含有し、泡消失開始温度（ＴＤ）が１４８５℃以下であることを特徴とするガラスに関する。

Description

高透過ガラス
　本発明は、ガラスに関する。特に、透過性の高いガラスに関する。
　可視光透過率の高い高透過ガラス（いわゆる白板ガラス）は、様々な用途において需要がある。例えば、建築用途（内装材料、外装材料）、電子機器用途（面状発光装置用導光材料、いわゆる導光板）、その他産業用途（太陽光発電モジュール用カバーガラスなど）において、可視光を効率的に透過させて光の利用効率を高めたり、高透過であることから高い意匠性（高級感）をもたらす素材として利用したりするなどの使用方法がある。
　従来、アクリル板を導光板として用いていた用途に対し、高透過ガラスを導光板として適用した場合、光路長が長くなるに従って可視光域（波長３８０～７８０ｎｍ）におけるガラス内部の光吸収が無視できず、輝度の低下や面内での輝度・色ムラが生じる問題が明らかになった。また少量の泡欠点でも製品特性を大きく下げることも明らかになった。
　光吸収の主要因は不純物として含まれる鉄イオンである。鉄イオンはガラス中において二価（Ｆｅ２＋）および三価（Ｆｅ３＋）をとるが、特に問題となるのは波長４９０～７８０ｎｍに幅広い吸収を持つＦｅ２＋である。
　Ｆｅ３＋は波長３８０～４９０ｎｍに吸収バンドを有するが、単位濃度あたりの吸光係数がＦｅ２＋と比べ一桁小さいため影響が小さい。このため可視域の光吸収を低減させるには、ガラス中の全鉄イオン量に対するＦｅ２＋量の比率をなるべく低くするような、すなわち、レドックスを低くするような工夫が必要である。
　工業的に生産されるガラス板において、ガラス板の透過率をアクリル板と同程度とするまで、不純物として含まれる鉄含有量を低減させることは実質的に困難であり、この制約条件下で上記課題を解決するためには、従来以上の低レドックス化が不可欠である。
　レドックスは熱還元の影響でガラスの溶解条件が高温になるほど高くなることが知られているため、低レドックス化にはより低温でのガラス溶解が好ましい。一方でガラスの溶解温度を低くすると、溶解時の清澄性が著しく低下し、製造されるガラスの泡品質が維持できなくなる。
　本発明は、上述した従来技術における問題点を解決するため、低温での清澄作用が高く、従来以上の低レドックス化を達成できる高透過ガラスを提供することを目的とする。
　本発明は、以下の通りである。
１．Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、レドックス（［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）］／［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）と三価鉄（Ｆｅ３＋）の合計（Ｆｅ２＋＋Ｆｅ３＋）］）が０％以上２５％以下であり、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％、
を含有し、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス。
２．Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
を含有し、下記式（１）のＤの値が０以上であり、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス。
　Ｄ　＝　４×［ＳｉＯ２］＋８×［Ａｌ２Ｏ３］
　　　　＋２×［ＭｇＯ］－１×［ＣａＯ］－２×［ＳｒＯ］－２×［ＢａＯ］
　　　　－８×［Ｎａ２Ｏ］－１２×［Ｋ２Ｏ］－１８０　（１）
（式（１）中、
［ＳｉＯ２］：ＳｉＯ２の含有量
［Ａｌ２Ｏ３］：Ａｌ２Ｏ３の含有量
［ＭｇＯ］：ＭｇＯの含有量
［ＣａＯ］：ＣａＯの含有量
［ＳｒＯ］：ＳｒＯの含有量
［ＢａＯ］：ＢａＯの含有量
［Ｎａ２Ｏ］：Ｎａ２Ｏの含有量
［Ｋ２Ｏ］：　Ｋ２Ｏの含有量
いずれも酸化物基準の質量百分率表示である。）
３．Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
を含有し、ガラス原料を温度１５５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ｂが１０個／ｋｇ以下であるガラス。
４．前記泡密度Ｂと、ガラス原料を温度１３５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ａと、の比（Ｂ／Ａ）が１０－３以下である前項３記載のガラス。
５．Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）を０～５０ｐｐｍ含有する前項１～４のいずれか１項に記載のガラス。
６．Ａｌ２Ｏ３を質量百分率表示で１～１０％含有する前項１～５のいずれか１項に記載のガラス。
７．Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏが５～１５％である前項１～６のいずれか１項に記載のガラス。
８．ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯが１３～２７％である前項１～７のいずれか１項に記載のガラス。
９．酸化物基準の質量百分率表示で
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～１０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ　　　　０～５％、
Ｎａ２Ｏ　　　　５～１５％、
Ｋ２Ｏ　　　　０～７．５％、
ＭｇＯ　　　　０～１５％、
ＣａＯ　　　　０～１５％、
ＳｒＯ　　　　０～１５％、
ＢａＯ　　　　０～１５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～１５％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　１３～２７％
を含有する前項１～８のいずれか１項に記載のガラス。
１０．Ｂ２Ｏ３を実質的に含有しない前項１～９のいずれか１項に記載のガラス。
１１．ＳＯ３を質量百分率表示で０％超０．５％以下含有する前項１～１０のいずれか１項に記載のガラス。
１２．ＳｎＯ２を質量百分率表示で０～１％含有する前項１～１１のいずれか１項に記載のガラス。
１３．Ｓｂ２Ｏ３またはＡｓ２Ｏ３を質量百分率表示で０～０．５％含有する前項１～１２のいずれか１項に記載のガラス。
１４．ＣｅＯ２を質量百分率表示で０～０．０５％含有する前項１～１３のいずれか１項に記載のガラス。
１５．ガラス融液の粘性が１０２ｄＰａ・ｓに相当する温度（Ｔ２）が１５５０℃以下である前項１～１４のいずれか１項に記載のガラス。
１６．失透温度Ｔｃと、ガラス融液の粘性が１０４ｄＰａ・ｓに相当する温度（Ｔ４）と、の差（Ｔｃ－Ｔ４）が１００℃以下である前項１～１５のいずれか１項に記載のガラス。
１７．ガラス板である前項１～１６のいずれか１項に記載のガラス。
１８．前記ガラス板が、光路長２００ｍｍの条件下で、波長４００～７００ｎｍの範囲における内部透過率の最小値が８０％以上であり、前記内部透過率の最大値と最小値の差が１５％以下である前項１７に記載のガラス。
１９．前記ガラス板が、すくなくとも一辺の長さが２００ｍｍ以上であり、厚さが０．５ｍｍ以上である前項１７または１８に記載のガラス。
２０．ガラス原料を溶解して溶融ガラスを得た後、前記溶融ガラスを、フロート法、ロールアウト法、引き上げ法、および、フュージョン法からなる群から選択されるいずれか１つの成形法を用いて成形してガラス板を得る、ガラス板の製造方法であって、ガラス原料の溶解時の最高溶解温度を、前記ガラスの泡消失開始温度（ＴＤ）～ＴＤ＋１５０℃の範囲とする前項１７～１９のいずれか１項に記載のガラス板の製造方法。
　本発明のガラスを用いることで、製造時の溶解温度を製品品質に影響を与えずに低下させることができ、結果として可視域の光吸収への影響が大きいＦｅ２＋量の少ないガラスを得ることができる。
図１は、泡消失開始温度（ＴＤ）を説明するための図である。
　本発明は、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、レドックス〈［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）］／［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）と三価鉄（Ｆｅ３＋）の合計（Ｆｅ２＋＋Ｆｅ３＋）］〉が０％以上２５％以下であり、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
を含有し、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス（Ａ）を提供する。
　また、本発明は、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
を含有し、下記式（１）のＤの値が０以上であり、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス（Ｂ）を提供する。
　Ｄ　＝４×［ＳｉＯ２］＋８×［Ａｌ２Ｏ３］
　　　　＋２×［ＭｇＯ］－１×［ＣａＯ］－２×［ＳｒＯ］－２×［ＢａＯ］
　　　　－８×［Ｎａ２Ｏ］－１２×［Ｋ２Ｏ］－１８０　（１）
（式（１）中、
［ＳｉＯ２］：ＳｉＯ２の含有量
［Ａｌ２Ｏ３］：Ａｌ２Ｏ３の含有量
［ＭｇＯ］：ＭｇＯの含有量
［ＣａＯ］：ＣａＯの含有量
［ＳｒＯ］：ＳｒＯの含有量
［ＢａＯ］：ＢａＯの含有量
［Ｎａ２Ｏ］：Ｎａ２Ｏの含有量
［Ｋ２Ｏ］：Ｋ２Ｏの含有量
いずれも酸化物基準の質量百分率表示である。）
　また、本発明は、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）１～５００ｐｐｍを含有し、酸化物基準の質量百分率表示で、
ＳｉＯ２　　　　５０～８１％、
Ａｌ２Ｏ３　　　　１～２０％、
Ｂ２Ｏ３　　　　０～５％、
Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
を含有し、ガラス原料を温度１５５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ｂが１０個／ｋｇ以下であるガラス（Ｃ）を提供する。
　以下、本発明のガラス（Ａ）～（Ｃ）について説明する。
　本発明のガラス（Ａ）～（Ｃ）に共通する各成分の組成範囲について説明する。
　ＳｉＯ２はガラスの主成分である。ＳｉＯ２の含有量は、ガラスの耐候性、失透特性を保つため、酸化物基準の質量百分率表示で５０％以上とする。（以下特段のことわりがない限り％は酸化物基準の質量百分率を意味する。）６０％以上が好ましく、６５％以上がより好ましく、６７％以上がさらに好ましい。但し、溶解を容易とするためにＳｉＯ２の含有量は８１％以下とする。また、ガラス中の二価鉄（Ｆｅ２＋）の含有量を低く抑え、光学特性を良好なものとし、泡品質を良好なものとするため、８１％以下とする。７５％以下が好ましく、７４％以下がより好ましく、７２％以下がさらに好ましい。
　Ａｌ２Ｏ３はガラスの耐候性を向上させる必須成分である。本発明の組成系において実用上必要な耐候性を維持するためにはＡｌ２Ｏ３を１％以上含む必要がある。１．５％以上であることが好ましく、２．５％以上であることがより好ましい。但し、二価鉄（Ｆｅ２＋）の含有量を低く抑え、光学特性を良好なものとし、泡品質を良好なものとするため、Ａｌ２Ｏ３の含有量を２０％以下とする。Ａｌ２Ｏ３の含有量は１０％以下が好ましく、８％以下がより好ましく、５％以下がさらに好ましい。
　Ｂ２Ｏ３はガラス原料の溶融を促進し、機械的特性や耐候性を向上させる成分であるが、本発明のガラス（Ａ）～（Ｃ）のような、ソーダライムシリケート系のガラスへの添加により揮発による脈理（ｒｅａｍ）の生成または炉壁の侵食等の不都合が生じないために５％以下とする。２％以下が好ましく、１％以下がより好ましく、実質的に含有しないことがさらに好ましい。以下、本明細書において、実質的に含有しないとは、不可避的不純物を除き含有しない意味である。
　Ｌｉ２Ｏ、Ｎａ２Ｏ、および、Ｋ２Ｏといったアルカリ金属酸化物は、ガラス原料の溶融を促進し、熱膨張または粘性等を調整するのに有用な成分である。そのため、これらアルカリ金属酸化物の合計含有量（Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ）は、５％以上とする。７％以上が好ましく、９％以上がより好ましく、１０％以上がさらに好ましい。
　但し、後述する泡消失開始温度（ＴＤ）を低温に抑え、溶解時の清澄性を保持し、製造されるガラスの泡品質を保つためにＬｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏは２０％以下とする。Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏは１５％以下が好ましく、１３．５％以下がより好ましく、１３％以下がさらに好ましく、１２．５％以下がさらに好ましく、１２％以下が特に好ましい。
　Ｌｉ２Ｏは、ガラス原料の溶融を促進し、熱膨張または粘性等を調整するのに有用な成分である。但し、ガラス化を容易にし、原料に由来する鉄コンタミ量（不純物として含まれる鉄含有量）を低く抑え、バッチコストを低く抑えるために５％以下が好ましく、２．５％以下がより好ましく、２％以下がさらに好ましく、１％以下が最も好ましい。
　Ｎａ２Ｏはガラス原料の溶融を促進し、熱膨張、粘性等を調整するのに有用な成分である。５％以上が好ましく、７％以上がより好ましく、９％以上がさらに好ましく、１０％以上が特に好ましい。但し、後述する泡消失開始温度（ＴＤ）を低温に抑え、溶解時の清澄性を保持し、製造されるガラスの泡品質を保つために１５％以下とする。１３．５％以下が好ましく、１３％以下がさらに好ましく、１２．５％以下が特に好ましく、１２％以下がさらに好ましい。
　Ｋ２Ｏは、ガラス原料の溶融を促進し、熱膨張、粘性等を調整するのに有用な成分である。但し、ガラスの耐候性および失透特性を維持するため７．５％以下が好ましく、５％以下がより好ましい。また、バッチコストを抑制するため３％以下が好ましく、２％以下が特に好ましい。
　ＭｇＯ、ＣａＯ、ＳｒＯおよびＢａＯといったアルカリ土類金属酸化物は、ガラス原料の溶融を促進し、熱膨張または粘性等を調整するのに有用な成分である。そのため、これらアルカリ土類金属酸化物の合計含有量（ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ）は、５％以上とする。１１％以上が好ましく、１３％以上がより好ましく、１４％以上がさらに好ましく、１４．５％以上がさらに好ましく、１５％以上が特に好ましい。
　但し、ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯは、熱膨張係数を低く抑え、失透特性を良好なものとし、強度を維持するため２７％以下とする。２５％以下が好ましく、２３．５％以下がより好ましく、２２％以下がさらに好ましい。
　ＭｇＯは、ガラス溶解時の粘性を下げ、溶解を促進する作用がある。また、比重を低減させ、ガラスに疵をつきにくくする作用があるため、エッジライト方式の液晶テレビの導光板部の大型化のために添加することができる。ガラスの熱膨張係数を低く、失透特性を良好なものとするために１５％以下が好ましく、１２％以下であることがさらに好ましく、７．５％以下であることが好ましく５％以下であることがより好ましい。さらに好ましくは３％以下であり、最も好ましくは２％以下である。
　ＣａＯはガラス原料の溶融を促進し、粘性または熱膨張等を調整する成分であるので含有することができる。上記の作用を得るためには、３％以上含有することが好ましく、５％以上含有することがより好ましく、６％以上がさらに好ましく、７％以上が特に好ましい。失透特性を良好なものとするために１５％以下が好ましく、１４％以下がより好ましく、１３％以下がさらに好ましい。
　ＳｒＯは、熱膨張係数の増大及びガラスの高温粘度を下げる効果がある。上記の効果を得るためには、２％以上含有することが好ましい。但し、ガラスの熱膨張係数を低く抑えるため１５％以下が好ましく、８％以下がより好ましく、６％以下がさらに好ましい。
　ＢａＯは、ＳｒＯ同様に熱膨張係数の増大及びガラスの高温粘度を下げる効果がある。上記の効果を得るためには、２％以上含有することが好ましい。但しガラスの熱膨張係数を低く抑えるため、１５％以下が好ましく、８％以下がより好ましく、６％以下がさらに好ましい。
　ガラス原料中には不可避不純物としてＦｅ２Ｏ３が含まれる。エッジライト方式の液晶テレビの導光板部として使用するガラスについて、可視光域（波長３８０～７８０ｎｍ）におけるガラス内部の光吸収が問題にならないレベルまで、ガラス原料中のＦｅ２Ｏ３を低減させることは実質的に困難である。本発明のガラス（Ａ）～（Ｃ）は、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有する。
　本発明のガラス（Ａ）、（Ｂ）は、各成分の組成範囲が上記を満たすことで、泡消失開始温度（ＴＤ）が１４８５℃以下となる。本明細書において、泡消失開始温度（ＴＤ）とは、「泡径の成長（清澄剤分解特性）」と「泡浮上（ガラスの高温粘性）」の二つの因子に相関する物性であり、以下の方法で定義される。
　坩堝にて最高溶解温度を変化させてガラスを一定時間溶解後急冷し、残存する泡数を計測し泡密度を算出する。試験に用いるガラスの溶解は原料からでもカレットからでもよい。この結果を、図１に示すように、温度に対してプロットすると、泡密度が急に減少開始する屈曲点が存在する。この屈曲点を泡消失開始温度（ＴＤ）と定義する。
　泡消失開始温度（ＴＤ）が１４８５℃以下である（図１中実線）と、清澄作用が高くなり低温溶解での泡品質が良くなるため（例えば１５５０℃溶解時の泡密度が１個／ｋｇ未満となるため）、ガラスの低レドックス化を達成できる。ＴＤが１４８５℃を越える（図１中破線）と、例えば１５５０℃溶解では泡品質が悪くなるためより高温で溶解する必要が生じ、ガラスの低レドックス化が困難となる。
　本発明のガラス（Ａ）、（Ｂ）は、泡消失開始温度（ＴＤ）が１４８０℃以下であることが好ましく、１４７５℃以下がより好ましく、１４６５℃以下が最も好ましい。
　本発明のガラス（Ａ）は、泡消失開始温度（ＴＤ）が１４８５℃以下であることにより、ガラスの低レドックス化が達成でき、レドックス（［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）］／［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）と三価鉄（Ｆｅ３＋）の合計（Ｆｅ２＋＋Ｆｅ３＋）］）が０％以上２５％以下であり、０～２２％であることが好ましく、０～２０％であることがより好ましく、０～１８％であることが最も好ましい。
　本発明のガラス（Ａ）は、レドックスが上記範囲と、きわめて低レドックス化されているため、エッジライト方式の液晶テレビの導光板部として使用した場合に、可視光域（波長３８０～７８０ｎｍ）におけるガラス内部の光吸収が問題にならない。
　本発明のガラス（Ｂ）は、下記式（１）のＤの値が０以上であることにより、泡消失開始温度（ＴＤ）が１４８５℃以下となる。
　Ｄ＝４×ＤＦ－（ＤＥ＋４×ＤＲ）
　　＝４×［ＳｉＯ２］＋８×［Ａｌ２Ｏ３］
　　＋２×［ＭｇＯ］－１×［ＣａＯ］－２×［ＳｒＯ］－２×［ＢａＯ］
　　－８×［Ｎａ２Ｏ］－１２×［Ｋ２Ｏ］－１８０　　（１）
　式（１）中、各記号の定義は以下の通り。
　ＤＦはガラスフォーマー量の寄与をあらわし、
ＤＦ＝１×（［ＳｉＯ２］－４５）＋２×［Ａｌ２Ｏ３］
である。ガラスフォーマーのうち、Ｂ２Ｏ３の含有量は泡消失開始温度に影響しないため、ＤＦには含まない。
　ＤＥはアルカリ土類金属量の寄与をあらわし、
ＤＥ＝－２×［ＭｇＯ］＋１×［ＣａＯ］＋２×［ＳｒＯ］＋２×［ＢａＯ］
である。
　ＤＲはアルカリ金属量の寄与をあらわし、
ＤＲ＝＋２×［Ｎａ２Ｏ］＋３×［Ｋ２Ｏ］
である。アルカリ金属のうち、Ｌｉ２Ｏの含有量は泡消失開始温度に影響しないため、ＤＲには含まない。
［ＳｉＯ２］：ＳｉＯ２の含有量
［Ａｌ２Ｏ３］：Ａｌ２Ｏ３の含有量
［ＭｇＯ］：ＭｇＯの含有量
［ＣａＯ］：ＣａＯの含有量
［ＳｒＯ］：ＳｒＯの含有量
［ＢａＯ］：ＢａＯの含有量
［Ｎａ２Ｏ］：Ｎａ２Ｏの含有量
［Ｋ２Ｏ］：Ｋ２Ｏの含有量
　なお、上記の含有量は、いずれも酸化物基準の質量百分率表示の含有量である。
　本発明のガラス（Ｂ）は、泡消失開始温度（ＴＤ）が１４８５℃以下であるため、ガラス原料溶解時の温度を低く保つことで、ガラスの低レドックス化を達成でき、ガラス中の二価鉄（Ｆｅ２＋）の含有量が低くなる。ガラス中の二価鉄（Ｆｅ２＋）の含有量の好ましい範囲については後述する。
　本発明のガラス（Ｃ）は、各成分の組成範囲が上記を満たすことにより、低温での清澄作用が高い。そのため、低温でガラスを溶解した場合でも、製造されるガラスの泡密度が低い。
　具体的には、ガラス原料を温度１５５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ｂが１０個／ｋｇ以下であり、５個／ｋｇ以下であることが好ましく、１個／ｋｇ以下であることがより好ましく、０．５個／ｋｇ以下であることが特に好ましい。
　泡密度Ｂは、次の通りに定義する。各成分の原料を目標組成になるように調合し、白金坩堝を用いて１５５０℃で溶解する。溶解にあたっては、４００ｇの原料を３回に分けて２０分おきに投入し、その後３０分静置する。次いでガラス融液を流し出し、板状に成形後徐冷する。本方法で得られたガラス体の泡密度を泡密度Ｂ（個／ｋｇ）とする。
　泡の大きさは光学顕微鏡で観察できる大きさでよく、典型的には１０μｍ～１ｍｍ程度の直径の泡を計数する。原料の粒度、清澄剤の種類と量は適宜選択すればよい。原料の粒度としては、例えば、１～１０００μｍとする。
　原料種類としては、例えば、硅砂、酸化アルミニウムおよび炭酸ナトリウム等が挙げられる。清澄剤としては、例えば、硫酸塩、酸化スズ、硝酸塩等が挙げられる。清澄剤の量は、例えば、０．１～０．５質量％等とする。
　同様に泡密度Ａ（個／ｋｇ）を次の通りに定義する。各成分の原料を目標組成になるように調合し、白金坩堝を用いて１３５０℃の温度で溶解する。溶解にあたっては、４００ｇの原料を３回に分けて２０分おきに投入し、その後３０分静置する。次いでガラス融液を流し出し、板状に成形後徐冷する。本方法で得られたガラス体の泡密度を泡密度Ａ（個／ｋｇ）とする。
　原料の粒度、清澄剤の種類と量は泡密度Ａ（個／ｋｇ）が１０４個／ｋｇ程度となるように適宜選択すればよい。泡の大きさは光学顕微鏡で観察できる大きさでよく、典型的には１０μｍ～１ｍｍ程度の直径の泡を計数する。泡密度Ａと泡密度Ｂの溶解条件は温度以外の条件は同一である。
　本発明のガラス（Ｃ）は、上記の泡密度Ｂと、ガラス原料を温度１３５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ａと、の比（Ｂ／Ａ）が１０－３以下であることが好ましく、１０－４以下であることがより好ましく、５×１０－５以下であることがさらに好ましい。（Ｂ／Ａ）が１０－３以下であることにより、低レドックス化のために低温で溶解して生産した場合でも製造されるガラスの泡密度は低くなる。
　本発明のガラス（Ｃ）は、ガラス原料溶解時の温度を低く保つことで、ガラスの低レドックス化を達成でき、ガラス中の二価鉄（Ｆｅ２＋）の含有量が低くなる。ガラス中の二価鉄（Ｆｅ２＋）の含有量の好ましい範囲については後述する。
　本発明のガラス（Ａ）～（Ｃ）は、Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）含有量が０～５０ｐｐｍであることが好ましく、０～４０ｐｐｍであることがより好ましく、０～３０ｐｐｍであることがさらに好ましく、０～２５ｐｐｍであることが最も好ましい。。Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）含有量が上記範囲であれば、エッジライト方式の液晶テレビの導光板部として使用した場合に、可視光域（波長３８０～７８０ｎｍ）におけるガラス内部の光吸収が問題にならない。
　本発明のガラス（Ａ）～（Ｃ）は、任意成分として以下の成分を含有してもよい。
　本発明のガラス（Ａ）～（Ｃ）は、ガラスの耐熱性及び表面硬度の向上のために、ＺｒＯ２を含有してもよい。但し、失透特性の維持、低密度の維持の点から含有しないことが好ましい。
　本発明のガラス（Ａ）～（Ｃ）は、清澄剤として用いたＳｎＯ２を含んでいてもよい。この場合、ＳｎＯ２に換算した全錫の含有量は質量百分率表示で０～１％が好ましく、０．５％以下がより好ましく、０．２％以下がさらに好ましく、０．１％以下が特に好ましく、実質的に含有しないことがさらに好ましい。
　本発明のガラス（Ａ）～（Ｃ）は、清澄剤として用いたＳＯ３を含んでいてもよい。この場合、ＳＯ３含有量は質量百分率表示で０％超０．５％以下が好ましく、０．３％以下がより好ましく、０．２％以下がさらに好ましく、０．１％以下であることがさらに好ましい。
　本発明のガラス（Ａ）～（Ｃ）は、酸化剤および清澄剤として用いたＳｂ２Ｏ３またはＡｓ２Ｏ３を含んでいてもよい。この場合、Ｓｂ２Ｏ３またはＡｓ２Ｏ３の含有量は質量百分率表示で０～０．５％が好ましく、０．２％以下がより好ましく、０．１％以下がさらに好ましく、実質的に含有しないことがさらに好ましい。
　本発明のガラス（Ａ）～（Ｃ）は、ＣｅＯ２を含んでいてもよい。ＣｅＯ２にはレドックスを下げる効果があり、波長４００～７００ｎｍにおけるガラス内部の光吸収を小さくすることができる。
　しかし、ＣｅＯ２を多量に含有する場合、ＣｅＯ２は、ソーラリゼーションの原因となるだけでなく可視光を吸収する成分としても機能するため上記したガラス組成の合量に対し、５００ｐｐｍ以下とするのが好ましく、４００ｐｐｍ以下がより好ましく、３００ｐｐｍ以下がさらに好ましく、２５０ｐｐｍ以下が特に好ましく、２００ｐｐｍ以下が最も好ましい。
　添加する場合は製造時の製品特性のばらつき、特に色味のばらつきを抑制しやすくするために常に０．１ｐｐｍ以上添加してあることが好ましい。色味の制御には１．０ｐｐｍ以上の添加が好ましく、５．０ｐｐｍ以上の添加がより好ましい。
　レドックスを下げる効果を期待する場合は、ガラス中に含まれるＦｅ２Ｏ３に換算した鉄量（質量ｐｐｍ）と同じ量以上添加することが好ましく、鉄量の１．５倍以上添加することがより好ましく、３倍以上添加することがさらに好ましく、５倍以上添加することが特に好ましい。
　本発明のガラス（Ａ）～（Ｃ）は、着色成分である、ＴｉＯ２、ＣｏＯ、Ｖ２Ｏ５およびＭｎＯ等を実質的に含まないことが好ましい。ＴｉＯ２、ＣｏＯ、Ｖ２Ｏ５およびＭｎＯ等を実質的に含まなければ、可視光透過率の低下が抑えられる。かかる着色成分として機能する成分の含有量は質量百分率表示で０～０．０５％とするのが好ましく、０～０．０２％とするのがより好ましく、０～０．０１％とするのがさらに好ましく、５０ｐｐｍ未満とするのが最も好ましい。
　次に、本発明のガラス（Ａ）～（Ｃ）の特性について説明する。
　本発明のガラス（Ａ）～（Ｃ）は、ガラス融液の粘性が１０２ｄＰａ・ｓに相当する温度Ｔ２が１５５０℃以下であることが、高温での溶解性が良好であるため好ましい。本発明の（Ａ）～（Ｃ）は、温度Ｔ２が１５００℃以下であることがより好ましく、１４９０℃以下がさらに好ましく、１４８０℃以下が特に好ましい。なお、この温度Ｔ２は、回転式粘度計等を用いて測定することができる。
　本発明のガラス（Ａ）～（Ｃ）は、失透温度Ｔｃと、ガラス融液の粘性が１０４ｄＰａ・ｓに相当する温度（Ｔ４）と、の差（Ｔｃ－Ｔ４）が１００℃以下であることが、フロート成形性に優れるため好ましい。Ｔｃ－Ｔ４は５０℃以下がより好ましく、２５℃以下がさらに好ましく、０℃以下が特に好ましい。
　なお、失透温度は所定の温度に２時間保持した後に顕微鏡で結晶の有無を観察することで測定できる。また、温度Ｔ４は、回転式粘度計等を用いて測定することができる。
　本発明のエッジライト方式の液晶テレビの導光板として使用する場合、本発明のガラスはガラス板となる。上記の用途で使用するガラス板は、少なくとも一辺の長さが２００ｍｍ以上であり、厚さが０．２ｍｍ以上であることが好ましい。上記の用途で使用するガラス板は、少なくとも一辺の長さが２５０ｍｍ以上であることがより好ましく、４００ｍｍ以上であることがさらに好ましい。厚さが１．５ｍｍ以上であることがより好ましく、２．０ｍｍ以上であることがさらに好ましく、２．１ｍｍ以上であることが最も好ましい。
　本発明のガラス（Ａ）～（Ｃ）がガラス板の場合、すくなくとも一辺の長さが２００ｍｍ以上であり、厚さが０．５ｍｍ以上であることが好ましく、１．５ｍｍ以上であることがより好ましく、２．０ｍｍ以上であることがさらに好ましく、２．１ｍｍ以上であることが最も好ましい。
　本発明のガラス（Ａ）～（Ｃ）がガラス板の場合、製造されるガラス板における組成比となるように配合したガラス原料を溶解して溶融ガラスを得た後、溶融ガラスを、フロート法、ロールアウト法、引き上げ法、および、フュージョン法からなる群から選択されるいずれか１つの成形法を用いて成形してガラス板を得る。
　この手順において、ガラス原料の溶解時の最高溶解温度をガラスの泡消失開始温度（ＴＤ）～ＴＤ＋１５０℃の範囲とすることで、ガラスの低レドックス化を達成できる。その結果、製造されたガラス板の可視光域（波長３８０～７８０ｎｍ）の内部透過率が後述するように高くなる。ガラス原料の溶解時の最高溶解温度は、ＴＤ～ＴＤ＋１００℃の範囲であることがより好ましい。
　上記の手順で得られるガラス板は、光路長２００ｍｍの条件下で、波長４００～７００ｎｍの範囲における内部透過率の最小値が８０％以上であり、内部透過率の最大値と最小値の差が１５％以下であることが好ましい。上記の内部透過率の最小値が８５％以上で、内部透過率の最大値と最小値の差が１３％以下であることがより好ましく、上記の内部透過率の最小値が９０％以上で、内部透過率の最大値と最小値との差が８％以下であることがさらに好ましい。
　本発明のガラス板は化学強化処理を施すことができる。化学強化処理を施すことにより、ガラス板の割れ、欠けに対する耐久性が向上するので好ましい。
　以下において例１～３４、３９～６９は実施例、例３５～３８は比較例である。各成分の原料を目標組成になるように調合し、白金坩堝を用いて１５５０℃で溶解した。溶解にあたっては、４００ｇの原料を３回に分けて２０分おきに投入し、その後３０分静置した。次いでガラス融液を流し出し、板状に成形後徐冷し、得られたガラス体の泡密度を泡密度Ｂ（個／ｋｇ）とした。
　各成分の原料を目標組成になるように調合し、白金坩堝を用いて１３５０℃の温度で溶解した。溶解にあたっては、４００ｇの原料を３回に分けて２０分おきに投入し、その後３０分静置した。次いでガラス融液を流し出し、板状に成形後徐冷した。得られたガラス体の泡密度を泡密度Ａ（個／ｋｇ）とした。泡密度Ａと泡密度Ｂの溶解条件は温度以外の条件は同一とした。
　表１～１４には、ガラス組成（単位：質量％）、ガラス中の鉄の含有量として、Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）の含有量（単位：ｐｐｍ）、Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）の含有量（単位：ｐｐｍ）、レドックス（Ｆｅ－ｒｅｄｏｘ）（（Ｆｅ２＋）／（Ｆｅ２＋＋Ｆｅ３＋））（単位：％）、ガラス融液の粘性が１０２ｄＰａ・ｓに相当する温度（Ｔ２）（単位：℃）、ガラス融液の粘性が１０４ｄＰａ・ｓに相当する温度（Ｔ４）（単位：℃）、失透温度Ｔｃ（単位：℃）、および、泡消失開始温度（ＴＤ）（単位：℃）、Ｄの値（Ｄ）を示す。
　例１～６８については、上記で定義した泡密度ＡおよびＢ（単位：単位：個／ｋｇ）を示す。例１～５、９、３９～４５については、上記の手順で得たガラス体（ガラス板）について、光路長２００ｍｍの場合の波長４００～７００ｎｍの範囲における内部透過率（Ｔ＿ｉｎｎｅｒ）の最小値（ｍｉｎ、％）、最大値（ｍａｘ、％）、および、最大値と最小値との差（ｄｅｌｔａ、％）を示す。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004

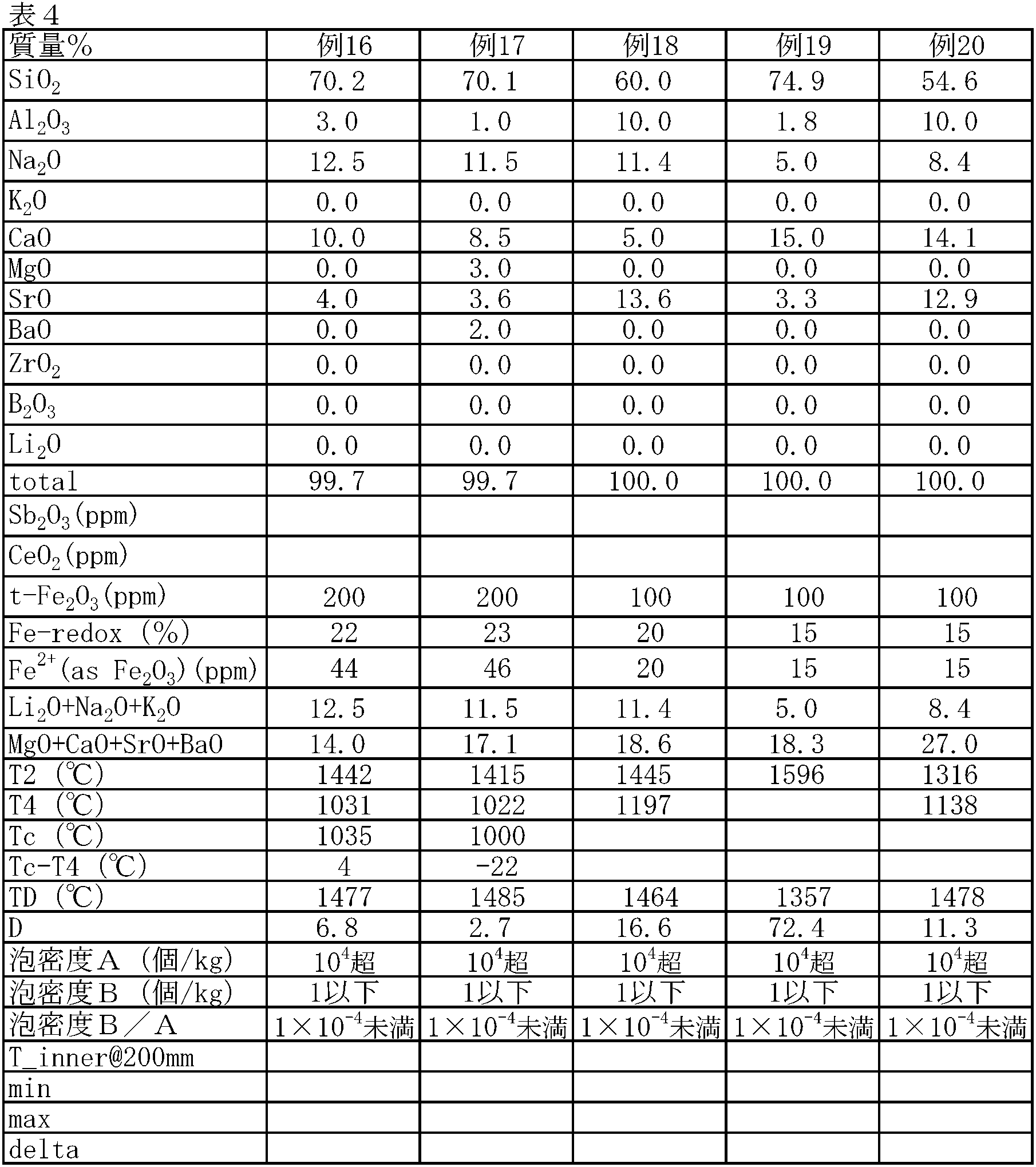

Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006

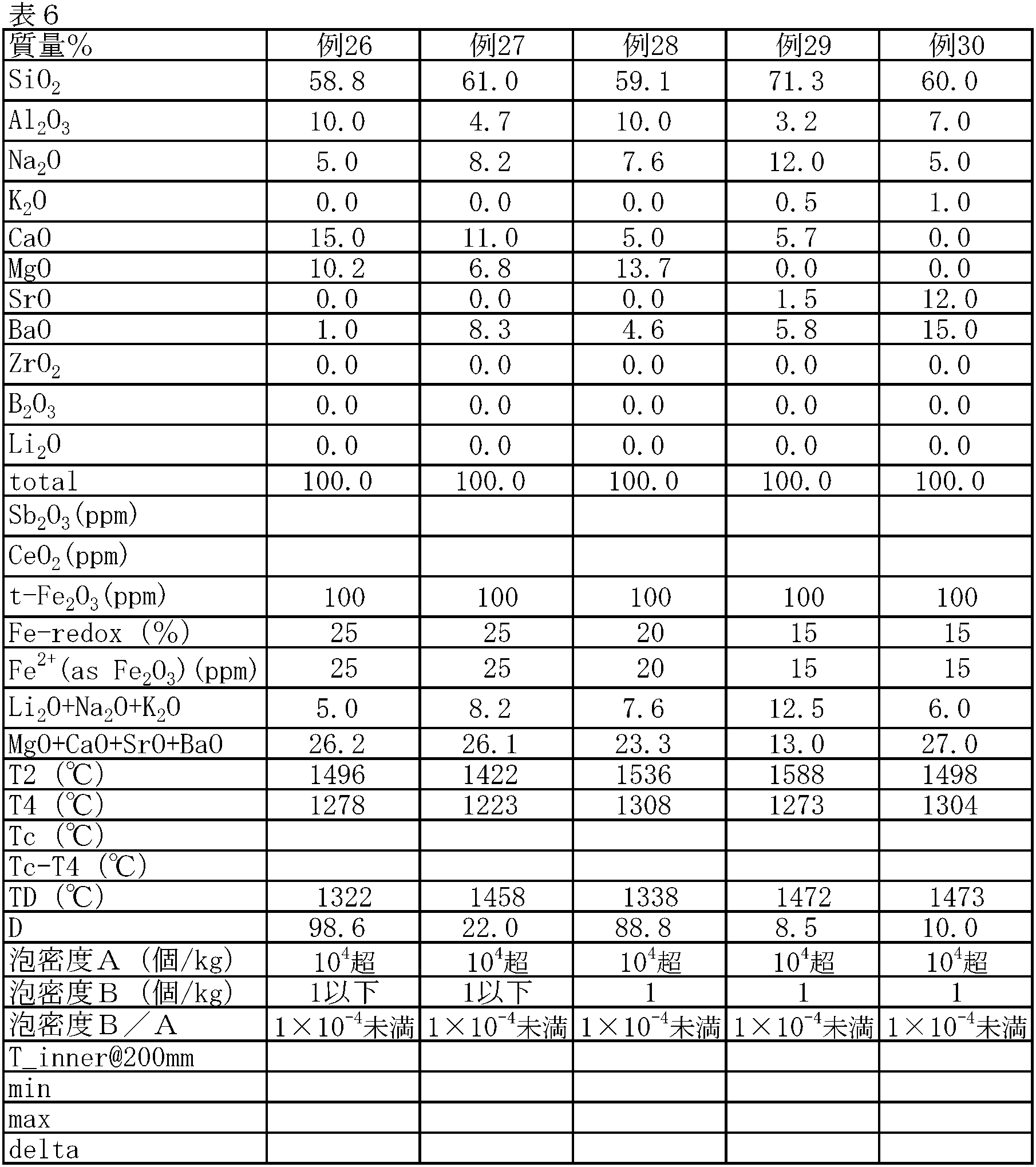

Figure JPOXMLDOC01-appb-T000007

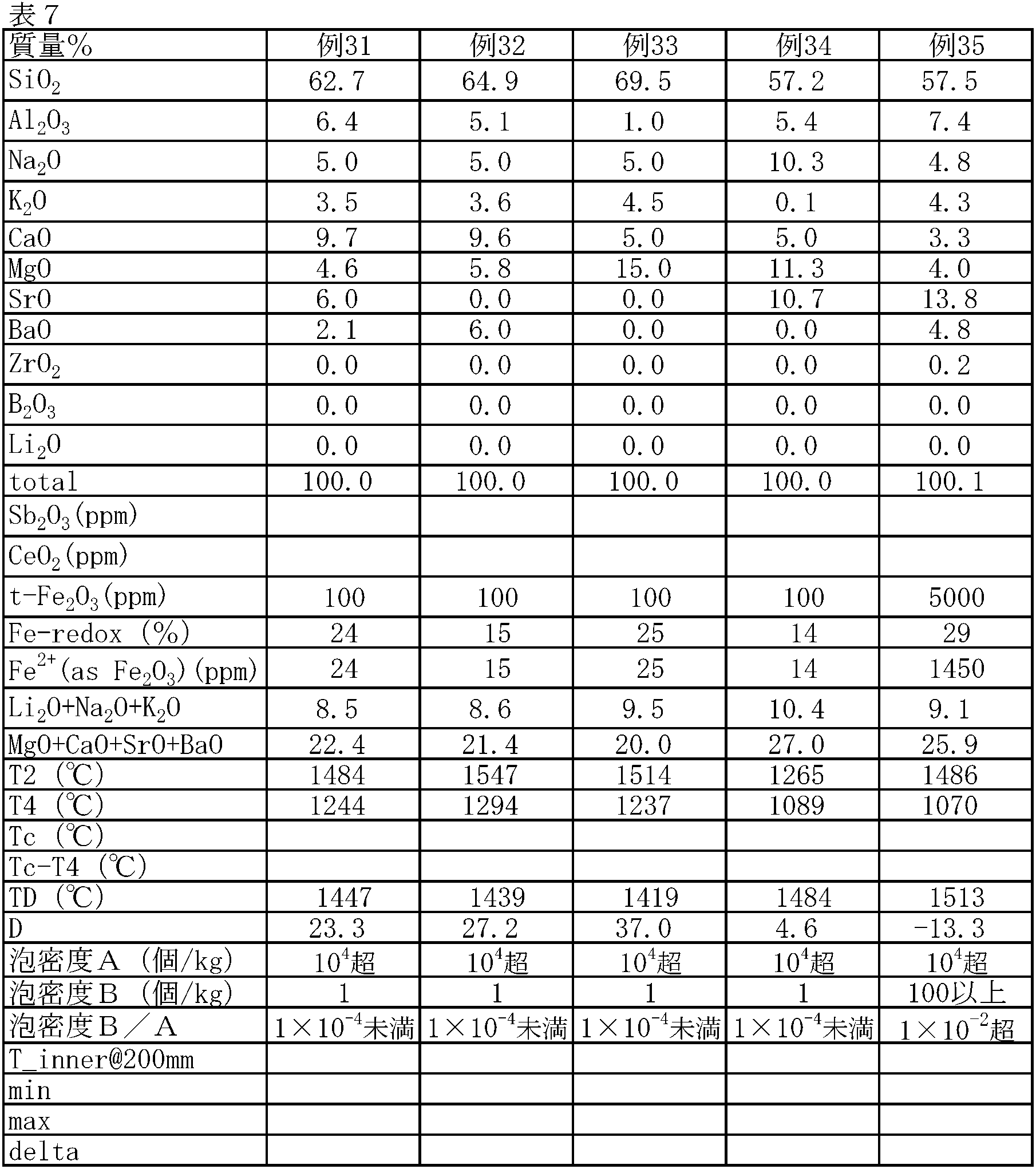

Figure JPOXMLDOC01-appb-T000008

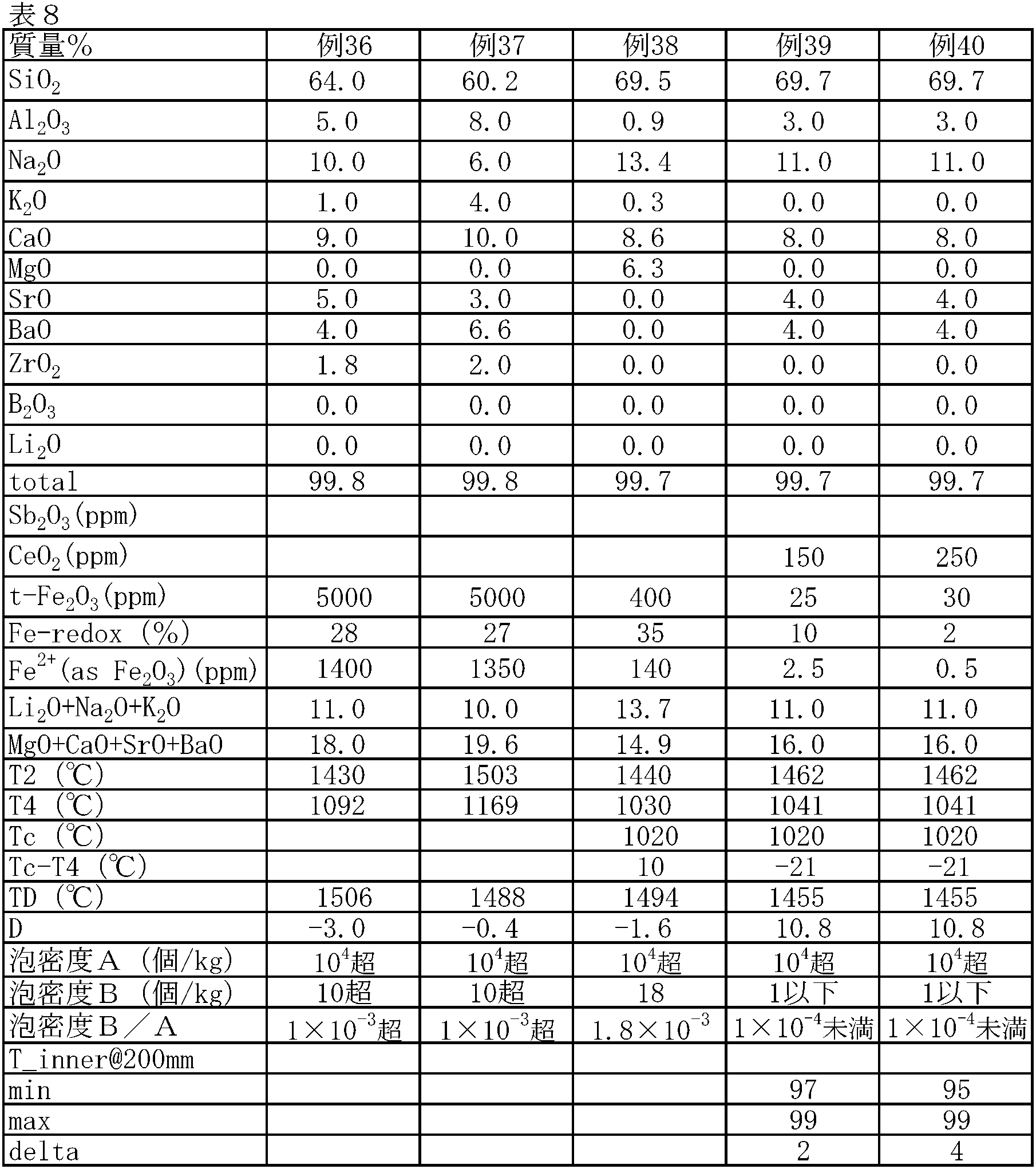

Figure JPOXMLDOC01-appb-T000009

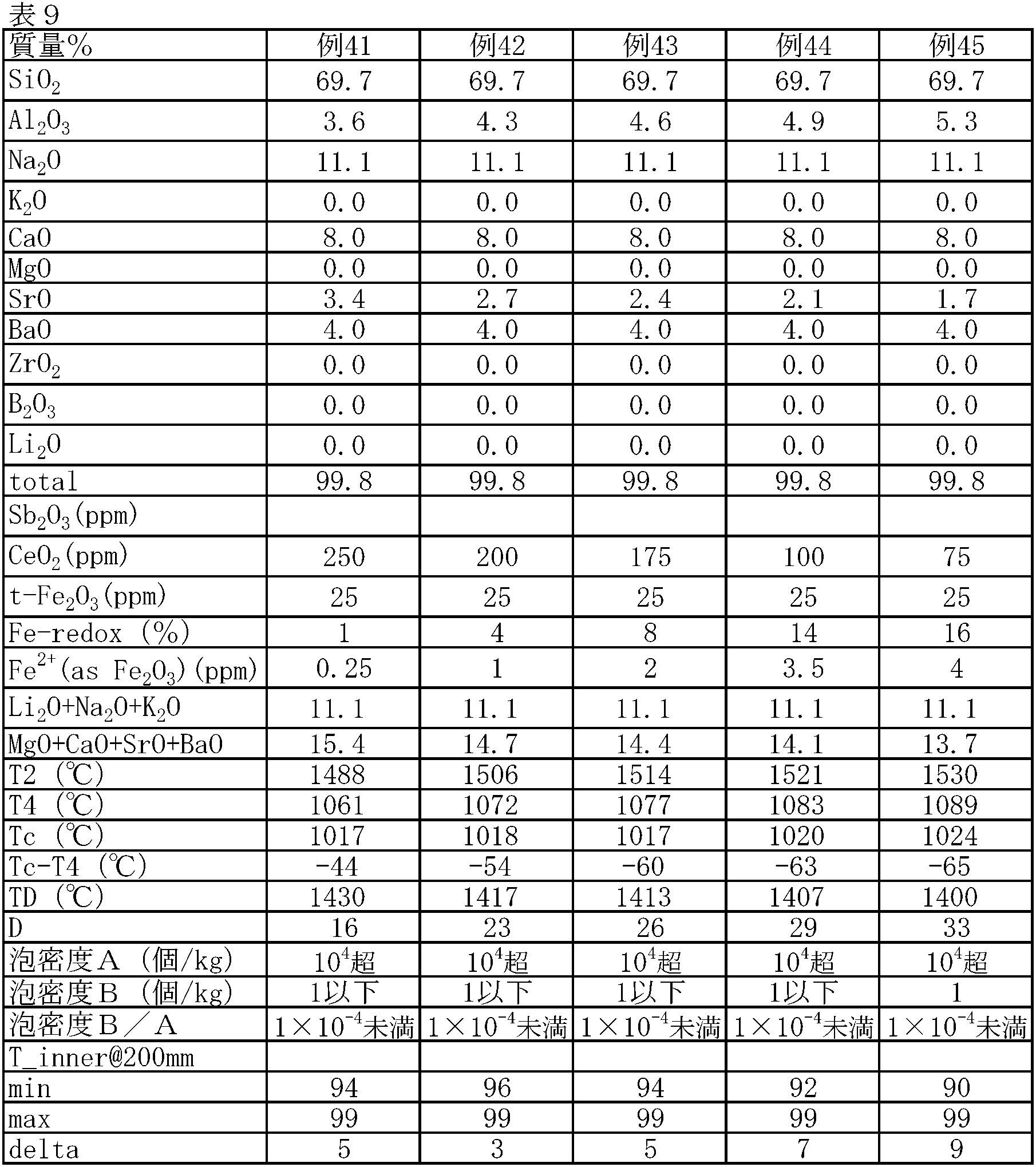

Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011

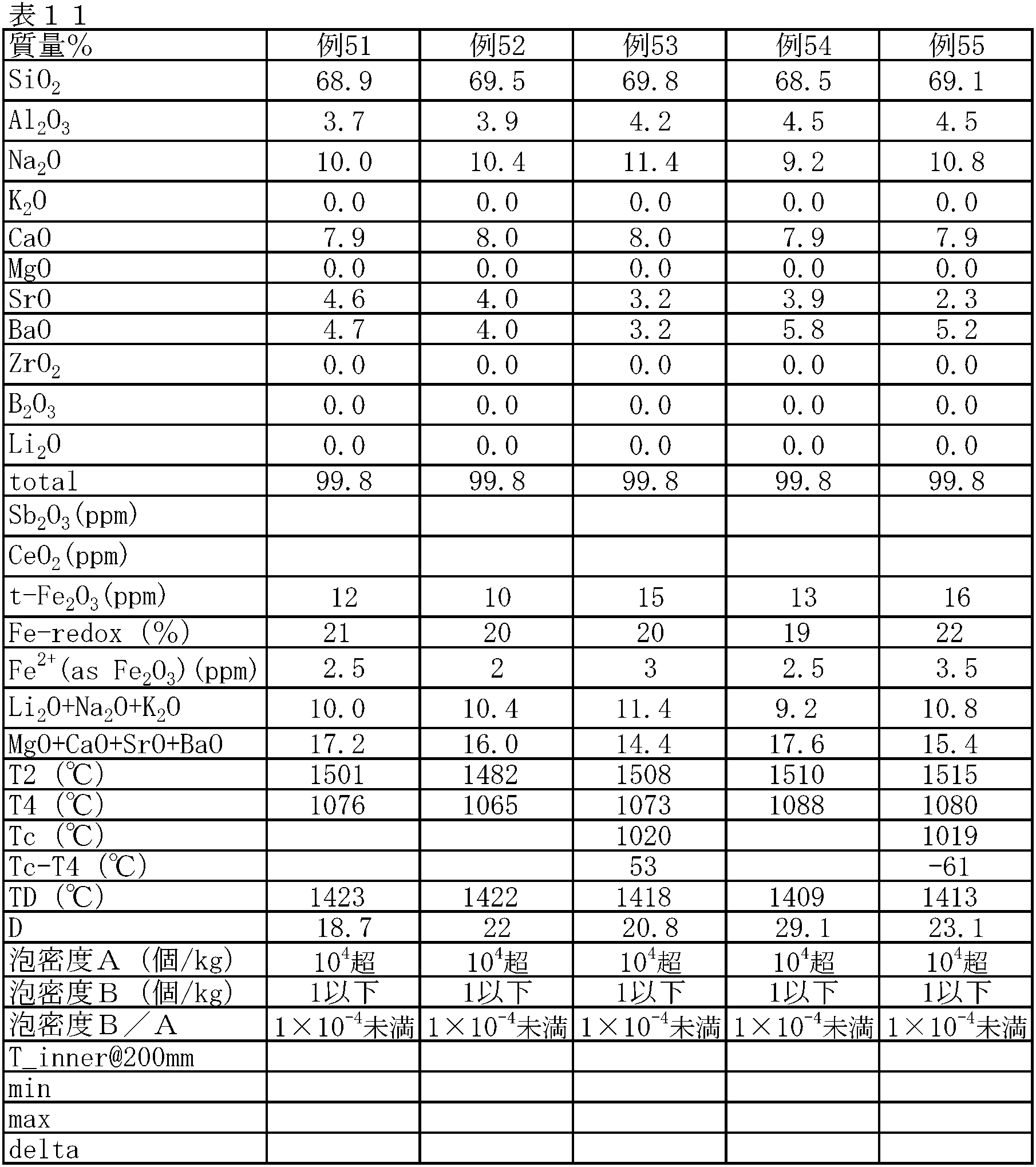

Figure JPOXMLDOC01-appb-T000012
Figure JPOXMLDOC01-appb-T000013
Figure JPOXMLDOC01-appb-T000014
　表１～１４から明らかなように、実施例（例１～３４、３９～６９）のガラスは、いずれも、Ｄの値が０以上であり、泡消失開始温度（ＴＤ）が１４８５℃以下であった。その結果、実施例（例１～３４、３９～６８）のガラスは、泡密度Ｂが１０個／ｋｇ以下であり、泡密度Ｂと泡密度Ａとの比（Ｂ／Ａ）が１０－３以下であった。また、実施例（例１～３４、３９～６９）のガラスは、レドックスが２５％以下であり、低レドックス化が達成されていた。
　一方、比較例（例３５～３８）のガラスは、いずれも、Ｄの値が０よりも小さく、泡消失開始温度（ＴＤ）が１４８５℃より高かった。その結果、泡密度Ｂが１０個／ｋｇ超と多く、泡密度Ｂと、泡密度Ａと、比（Ｂ／Ａ）が１０－３超であった。また、レドックスが２５％より高く、低レドックス化が達成できなかった。
　例１～５、９、３９～４５のガラスは、光路長２００ｍｍの条件下での内部透過率（波長４００～７００ｎｍ）の最小値が８０％以上と高く、内部透過率の最大値と最小値の差が１５％以下と小さいため、エッジライト方式の液晶テレビの導光板として使用するのに好適であることがわかった。また、建築用途（内装材料、外装材料）や、その他産業用途（太陽光発電モジュール用カバーガラスなど）にも好適であることがわかった。
　本発明を特定の態様を用いて詳細に説明したが、本発明の意図と範囲を離れることなく様々な変更および変形が可能であることは、当業者にとって明らかである。なお本出願は、２０１４年８月１日付で出願された日本特許出願（特願２０１４－１５７６２７）、２０１５年５月１３日付で出願された日本特許出願（特願２０１５－０９７８２６）に基づいており、その全体が引用により援用される。

Claims (20)

  1. 　Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、レドックス（［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）］／［Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）と三価鉄（Ｆｅ３＋）の合計（Ｆｅ２＋＋Ｆｅ３＋）］）が０％以上２５％以下であり、酸化物基準の質量百分率表示で、
    ＳｉＯ２　　　　５０～８１％、
    Ａｌ２Ｏ３　　　　１～２０％、
    Ｂ２Ｏ３　　　　０～５％、
    Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
    ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
    を含有し、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス。
  2. 　Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、酸化物基準の質量百分率表示で、
    ＳｉＯ２　　　　５０～８１％、
    Ａｌ２Ｏ３　　　　１～２０％、
    Ｂ２Ｏ３　　　　　０～５％、
    Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
    ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
    を含有し、下記式（１）のＤの値が０以上であり、泡消失開始温度（ＴＤ）が１４８５℃以下であるガラス。
    　Ｄ＝４×［ＳｉＯ２］＋８×［Ａｌ２Ｏ３］
    　　　＋２×［ＭｇＯ］－１×［ＣａＯ］－２×［ＳｒＯ］－２×［ＢａＯ］
    　　　－８×［Ｎａ２Ｏ］－１２×［Ｋ２Ｏ］－１８０　（１）
    （式（１）中、
    ［ＳｉＯ２］：ＳｉＯ２の含有量
    ［Ａｌ２Ｏ３］：Ａｌ２Ｏ３の含有量
    ［ＭｇＯ］：ＭｇＯの含有量
    ［ＣａＯ］：ＣａＯの含有量
    ［ＳｒＯ］：ＳｒＯの含有量
    ［ＢａＯ］：ＢａＯの含有量
    ［Ｎａ２Ｏ］：Ｎａ２Ｏの含有量
    ［Ｋ２Ｏ］：　Ｋ２Ｏの含有量
    いずれも酸化物基準の質量百分率表示である。）
  3. 　Ｆｅ２Ｏ３に換算した全酸化鉄（ｔ－Ｆｅ２Ｏ３）を１～５００ｐｐｍ含有し、酸化物基準の質量百分率表示で、
    ＳｉＯ２　　　　５０～８１％、
    Ａｌ２Ｏ３　　　　１～２０％、
    Ｂ２Ｏ３　　　　０～５％、
    Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～２０％、
    ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　５～２７％
    を含有し、ガラス原料を温度１５５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ｂが１０個／ｋｇ以下であるガラス。
  4. 　前記泡密度Ｂと、ガラス原料を温度１３５０℃で溶解した後、板状に成形後徐冷したガラス体における泡密度Ａと、の比（Ｂ／Ａ）が１０－３以下である請求項３記載のガラス。
  5. 　Ｆｅ２Ｏ３に換算した二価鉄（Ｆｅ２＋）を０～５０ｐｐｍ含有する請求項１～４のいずれか１項に記載のガラス。
  6. 　Ａｌ２Ｏ３を質量百分率表示で１～１０％含有する請求項１～５のいずれか１項に記載のガラス。
  7. 　Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏが５～１５％である請求項１～６のいずれか１項に記載のガラス。
  8. 　ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯが１３～２７％である請求項１～７のいずれか１項に記載のガラス。
  9. 　酸化物基準の質量百分率表示で
    ＳｉＯ２　　　　５０～８１％、
    Ａｌ２Ｏ３　　　　１～１０％、
    Ｂ２Ｏ３　　　　０～５％、
    Ｌｉ２Ｏ　　　　０～５％、
    Ｎａ２Ｏ　　　　５～１５％、
    Ｋ２Ｏ　　　　０～７．５％、
    ＭｇＯ　　　　０～１５％、
    ＣａＯ　　　　０～１５％、
    ＳｒＯ　　　　０～１５％、
    ＢａＯ　　　　０～１５％、
    Ｌｉ２Ｏ＋Ｎａ２Ｏ＋Ｋ２Ｏ　　　　５～１５％、
    ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ　１３～２７％
    を含有する請求項１～８のいずれか１項に記載のガラス。
  10. 　Ｂ２Ｏ３を実質的に含有しない請求項１～９のいずれか１項に記載のガラス。
  11. 　ＳＯ３を質量百分率表示で０％超０．５％以下含有する請求項１～１０のいずれか１項に記載のガラス。
  12. 　ＳｎＯ２を質量百分率表示で０～１％含有する請求項１～１１のいずれか１項に記載のガラス。
  13. 　Ｓｂ２Ｏ３またはＡｓ２Ｏ３を質量百分率表示で０～０．５％含有する請求項１～１２のいずれか１項に記載のガラス。
  14. 　ＣｅＯ２を質量百分率表示で０～０．０５％含有する請求項１～１３のいずれか１項に記載のガラス。
  15. 　ガラス融液の粘性が１０２ｄＰａ・ｓに相当する温度（Ｔ２）が１５５０℃以下である請求項１～１４のいずれか１項に記載のガラス。
  16. 　失透温度Ｔｃと、ガラス融液の粘性が１０４ｄＰａ・ｓに相当する温度（Ｔ４）と、の差（Ｔｃ－Ｔ４）が１００℃以下である請求項１～１５のいずれか１項に記載のガラス。
  17. 　ガラス板である請求項１～１６のいずれか１項に記載のガラス。
  18. 　前記ガラス板が、光路長２００ｍｍの条件下で、波長４００～７００ｎｍの範囲における内部透過率の最小値が８０％以上であり、前記内部透過率の最大値と最小値の差が１５％以下である請求項１７に記載のガラス。
  19. 　前記ガラス板が、すくなくとも一辺の長さが２００ｍｍ以上であり、厚さが０．５ｍｍ以上である請求項１７または１８に記載のガラス。
  20. 　ガラス原料を溶解して溶融ガラスを得た後、前記溶融ガラスを、フロート法、ロールアウト法、引き上げ法、および、フュージョン法からなる群から選択されるいずれか１つの成形法を用いて成形してガラス板を得る、ガラス板の製造方法であって、ガラス原料の溶解時の最高溶解温度を、前記ガラスの泡消失開始温度（ＴＤ）～ＴＤ＋１５０℃の範囲とする請求項１７～１９のいずれか１項に記載のガラス板の製造方法。
PCT/JP2015/071166 2014-08-01 2015-07-24 高透過ガラス Ceased WO2016017558A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020177001984A KR20170038799A (ko) 2014-08-01 2015-07-24 고투과 유리
CN201580041315.3A CN106573821A (zh) 2014-08-01 2015-07-24 高透射玻璃
JP2016538328A JPWO2016017558A1 (ja) 2014-08-01 2015-07-24 高透過ガラス
US15/408,803 US9988298B2 (en) 2014-08-01 2017-01-18 High-transparency glass
US15/933,707 US10392293B2 (en) 2014-08-01 2018-03-23 High-transparency glass

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2014-157627 2014-08-01
JP2014157627 2014-08-01
JP2015-097826 2015-05-13
JP2015097826 2015-05-13

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US15/408,803 Continuation US9988298B2 (en) 2014-08-01 2017-01-18 High-transparency glass

Publications (1)

Publication Number Publication Date
WO2016017558A1 true WO2016017558A1 (ja) 2016-02-04

Family

ID=55217459

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/071166 Ceased WO2016017558A1 (ja) 2014-08-01 2015-07-24 高透過ガラス

Country Status (6)

Country Link
US (2) US9988298B2 (ja)
JP (1) JPWO2016017558A1 (ja)
KR (1) KR20170038799A (ja)
CN (1) CN106573821A (ja)
TW (1) TW201609588A (ja)
WO (1) WO2016017558A1 (ja)

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017171569A (ja) * 2016-03-16 2017-09-28 ビトロ、エセ．ア．ベ． デ セ．ウベ． 低鉄、高レドックス比、及び高鉄、高レドックス比、ソーダ石灰シリカガラス並びにその製造方法
WO2017185297A1 (zh) * 2016-04-28 2017-11-02 中国南玻集团股份有限公司 导光板玻璃
JP2019529316A (ja) * 2016-09-16 2019-10-17 コーニング インコーポレイテッド アルカリ土類酸化物を改質剤として含む高透過性ガラス
JPWO2019163491A1 (ja) * 2018-02-20 2021-02-04 日本電気硝子株式会社 ガラス
CN112429964A (zh) * 2020-12-08 2021-03-02 上海馨洁装饰工程有限公司 一种防火耐高温的透明玻璃及其制备方法
US11040907B2 (en) 2017-03-31 2021-06-22 Corning Incorporated High transmission glasses
US11261122B2 (en) 2013-04-15 2022-03-01 Vitro Flat Glass Llc Low iron, high redox ratio, and high iron, high redox ratio, soda-lime-silica glasses and methods of making same
JP2022120047A (ja) * 2019-04-01 2022-08-17 日本電気硝子株式会社 Ｌｉ２Ｏ－Ａｌ２Ｏ３－ＳｉＯ２系結晶化ガラス
JP2024512014A (ja) * 2021-03-22 2024-03-18 ショット アクチエンゲゼルシャフト 高粘度の融液から高品質のガラス製品を製造する方法
US12365616B2 (en) 2020-02-03 2025-07-22 Vitro Flat Glass Llc Soda lime silica glass with high visible light transmittance

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109485252B (zh) * 2018-06-19 2021-09-28 原思平 一种高透可见光和吸收近红外线的功能玻璃的着色添加剂、应用及功能玻璃
CN108706867B (zh) * 2018-06-20 2020-04-14 醴陵旗滨电子玻璃有限公司 一种铝硅酸盐玻璃及其制备方法
CN111995250B (zh) * 2020-09-16 2022-08-30 淄博市淄川振华玻璃制品有限公司 一种琉璃材料及其烧制熔融状基料的工艺和应用
EP4148024A1 (en) * 2021-09-08 2023-03-15 Schott Ag Method of making a glass product, and a glass product
FR3160690A1 (fr) * 2024-03-29 2025-10-03 Saint-Gobain Glass France Composition de verre plat.
FR3160691A1 (fr) * 2024-03-29 2025-10-03 Saint-Gobain Glass France Composition de verre.

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003095691A (ja) * 2001-09-21 2003-04-03 Nippon Sheet Glass Co Ltd 高透過ガラスおよびその製造方法
JP2003160354A (ja) * 2001-09-05 2003-06-03 Nippon Sheet Glass Co Ltd 高透過ガラス板および高透過ガラス板の製造方法
JP4087113B2 (ja) * 2000-03-06 2008-05-21 日本板硝子株式会社 高透過板ガラスおよびその製造方法

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5593929A (en) * 1990-07-30 1997-01-14 Ppg Industries, Inc. Ultraviolet absorbing green tinted glass
AU755014B2 (en) * 1998-08-26 2002-11-28 Nihon Yamamura Glass Co., Ltd. Ultraviolet-absorbing, colorless, transparent soda-lime silica glass
JP2001316128A (ja) * 2000-03-02 2001-11-13 Nippon Sheet Glass Co Ltd 淡色着色高透過ガラスおよびその製造方法
EP1281686B1 (en) * 2000-03-14 2011-12-21 Nihon Yamamura Glass Co. Ltd. Ultraviolet ray-absorbing, colorless and transparent soda-lime-silica glass
KR100847618B1 (ko) * 2001-09-05 2008-07-21 니혼 이타가라스 가부시키가이샤 고 투과 글래스판 및 고 투과 글래스판의 제조방법
US7169722B2 (en) * 2002-01-28 2007-01-30 Guardian Industries Corp. Clear glass composition with high visible transmittance
US7144837B2 (en) * 2002-01-28 2006-12-05 Guardian Industries Corp. Clear glass composition with high visible transmittance
US7601660B2 (en) * 2004-03-01 2009-10-13 Guardian Industries Corp. Clear glass composition
US8664132B2 (en) * 2010-09-03 2014-03-04 Ppg Industries Ohio, Inc. High transmittance glass
JP5839338B2 (ja) * 2011-01-18 2016-01-06 日本電気硝子株式会社 強化ガラス板の製造方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4087113B2 (ja) * 2000-03-06 2008-05-21 日本板硝子株式会社 高透過板ガラスおよびその製造方法
JP2003160354A (ja) * 2001-09-05 2003-06-03 Nippon Sheet Glass Co Ltd 高透過ガラス板および高透過ガラス板の製造方法
JP2003095691A (ja) * 2001-09-21 2003-04-03 Nippon Sheet Glass Co Ltd 高透過ガラスおよびその製造方法

Cited By (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12441651B2 (en) 2013-04-15 2025-10-14 Vitro Flat Glass Llc Low iron, high redox ratio, and high iron, high redox ratio, soda-lime-silica glasses and methods of making same
US11261122B2 (en) 2013-04-15 2022-03-01 Vitro Flat Glass Llc Low iron, high redox ratio, and high iron, high redox ratio, soda-lime-silica glasses and methods of making same
US11780764B2 (en) 2013-04-15 2023-10-10 Vitro Flat Glass Llc Low iron, high redox ratio, and high iron, high redox ratio, soda-lime-silica glasses and methods of making same
JP2017171569A (ja) * 2016-03-16 2017-09-28 ビトロ、エセ．ア．ベ． デ セ．ウベ． 低鉄、高レドックス比、及び高鉄、高レドックス比、ソーダ石灰シリカガラス並びにその製造方法
WO2017185297A1 (zh) * 2016-04-28 2017-11-02 中国南玻集团股份有限公司 导光板玻璃
JP2019529316A (ja) * 2016-09-16 2019-10-17 コーニング インコーポレイテッド アルカリ土類酸化物を改質剤として含む高透過性ガラス
US11161769B2 (en) 2016-09-16 2021-11-02 Corning Incorporated High transmission glasses with alkaline earth oxides as a modifier
JP7145147B2 (ja) 2016-09-16 2022-09-30 コーニング インコーポレイテッド アルカリ土類酸化物を改質剤として含む高透過性ガラス
US11040907B2 (en) 2017-03-31 2021-06-22 Corning Incorporated High transmission glasses
US11746038B2 (en) 2017-03-31 2023-09-05 Corning Incorporated High transmission glasses
JP7392914B2 (ja) 2018-02-20 2023-12-06 日本電気硝子株式会社 ガラス
JPWO2019163491A1 (ja) * 2018-02-20 2021-02-04 日本電気硝子株式会社 ガラス
JP2022120047A (ja) * 2019-04-01 2022-08-17 日本電気硝子株式会社 Ｌｉ２Ｏ－Ａｌ２Ｏ３－ＳｉＯ２系結晶化ガラス
JP7410462B2 (ja) 2019-04-01 2024-01-10 日本電気硝子株式会社 Ｌｉ２Ｏ－Ａｌ２Ｏ３－ＳｉＯ２系結晶化ガラス
US12365616B2 (en) 2020-02-03 2025-07-22 Vitro Flat Glass Llc Soda lime silica glass with high visible light transmittance
CN112429964A (zh) * 2020-12-08 2021-03-02 上海馨洁装饰工程有限公司 一种防火耐高温的透明玻璃及其制备方法
JP2024512014A (ja) * 2021-03-22 2024-03-18 ショット アクチエンゲゼルシャフト 高粘度の融液から高品質のガラス製品を製造する方法
JP7852887B2 (ja) 2021-03-22 2026-04-28 ショット アクチエンゲゼルシャフト 高粘度の融液から高品質のガラス製品を製造する方法

Also Published As

Publication number Publication date
TW201609588A (zh) 2016-03-16
US9988298B2 (en) 2018-06-05
KR20170038799A (ko) 2017-04-07
US20180208495A1 (en) 2018-07-26
US20170121215A1 (en) 2017-05-04
CN106573821A (zh) 2017-04-19
JPWO2016017558A1 (ja) 2017-06-01
US10392293B2 (en) 2019-08-27

Similar Documents

Publication Publication Date Title
JPWO2016017558A1 (ja) 高透過ガラス
JP6583271B2 (ja) 化学強化用ガラスおよび化学強化ガラス
KR101343767B1 (ko) 붕소 무함유 유리
US9688565B2 (en) Glass composition, glass composition for chemical strengthening, strengthened glass article, and cover glass for display
JPWO2009028570A1 (ja) ガラス板およびその製造方法ならびにｔｆｔパネルの製造方法
TW201920026A (zh) 顯示器用玻璃基板
TWI417265B (zh) 以無鹼鋁硼矽酸鹽類顯示碎玻璃為原料的太陽能電池用低鐵平板玻璃配料
JPWO2014148020A1 (ja) ガラス組成物、化学強化用ガラス組成物、強化ガラス物品、およびディスプレイ用のカバーガラス
JP2009084075A (ja) 強化ガラス基板及びガラス並びに強化ガラス基板の製造方法
TW201305083A (zh) 平面顯示器用玻璃基板及其製造方法
JPWO2009054419A1 (ja) 基板用ガラス組成物およびその製造方法
JP7722372B2 (ja) ガラスおよび化学強化ガラス
JP2003095691A (ja) 高透過ガラスおよびその製造方法
JP2017178711A (ja) 磁気記録媒体用ガラス基板及びその製造方法
JPWO2016148026A1 (ja) ガラス物品及び導光体
WO2007106274A2 (en) Method of making glass including use of boron oxide for reducing glass refiting time
CN106904830B (zh) 一种低铁、超白、超高铝的玻璃及其制备方法和应用
JP2016113361A (ja) 無アルカリガラス
US20240391826A1 (en) Glass, chemically strengthened glass, and cover glass
WO2021117360A1 (ja) アルカリ土類アルミノホウケイ酸ガラスの製造方法
JP7134397B2 (ja) 強化ガラス及び強化用ガラス
JP5092564B2 (ja) ディスプレイ装置用基板ガラス
CN114195381B (zh) 钠钙硅酸盐玻璃、强化玻璃及其制备方法与应用
WO2015129495A1 (ja) 珪酸塩ガラスの製造方法、珪酸塩ガラス及び珪酸塩ガラス用シリカ原料
JP2012206861A (ja) ガラス基板の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15827722

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016538328

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20177001984

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 15827722

Country of ref document: EP

Kind code of ref document: A1
