WO2015033796A1 - 凝固剤及びこれを用いるタイヤパンク修理キット - Google Patents

凝固剤及びこれを用いるタイヤパンク修理キット Download PDF

Info

Publication number
WO2015033796A1
WO2015033796A1 PCT/JP2014/071936 JP2014071936W WO2015033796A1 WO 2015033796 A1 WO2015033796 A1 WO 2015033796A1 JP 2014071936 W JP2014071936 W JP 2014071936W WO 2015033796 A1 WO2015033796 A1 WO 2015033796A1
Authority
WO
WIPO (PCT)
Prior art keywords
coagulant
puncture repair
tire puncture
cellulose
mass
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/071936
Other languages
English (en)
French (fr)
Inventor
隆裕 岡松
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Yokohama Rubber Co Ltd
Original Assignee
Yokohama Rubber Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Yokohama Rubber Co Ltd filed Critical Yokohama Rubber Co Ltd
Priority to DE112014004118.1T priority Critical patent/DE112014004118B4/de
Priority to RU2016113404A priority patent/RU2638387C2/ru
Priority to JP2015535422A priority patent/JP5958657B2/ja
Priority to CN201480045124.XA priority patent/CN105492565B/zh
Priority to KR1020167003875A priority patent/KR101780494B1/ko
Priority to US14/917,481 priority patent/US9803118B2/en
Publication of WO2015033796A1 publication Critical patent/WO2015033796A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K3/00—Materials not provided for elsewhere
    • C09K3/10—Materials in mouldable or extrudable form for sealing or packing joints or covers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K3/00—Materials not provided for elsewhere
    • C09K3/12—Materials for stopping leaks, e.g. in radiators, in tanks
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
    • B29C73/16—Auto-repairing or self-sealing arrangements or agents
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
    • B29C73/16—Auto-repairing or self-sealing arrangements or agents
    • B29C73/163—Sealing compositions or agents, e.g. combined with propellant agents
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60C—VEHICLE TYRES; TYRE INFLATION; TYRE CHANGING; CONNECTING VALVES TO INFLATABLE ELASTIC BODIES IN GENERAL; DEVICES OR ARRANGEMENTS RELATED TO TYRES
    • B60C17/00—Tyres characterised by means enabling restricted operation in damaged or deflated condition; Accessories therefor
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L5/00—Compositions of polysaccharides or of their derivatives not provided for in groups C08L1/00 or C08L3/00
    • C08L5/06—Pectin; Derivatives thereof

Definitions

  • the present invention relates to a coagulant and a tire puncture repair kit using the same.
  • an object of the present invention is to provide a novel coagulant.
  • a coagulant containing at least one selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid, and fatty acid triglyceride is obtained.
  • the present inventors have found that the tire puncture repair liquid has a coagulation performance equal to or higher than that of a conventional coagulant.
  • the present invention has found that a coagulant containing plant protein, pectin, cellulose and fatty acid triglyceride in a specific quantitative ratio has a coagulation performance equal to or higher than that of a conventional coagulant of tire puncture repair liquid. Completed.
  • the present invention provides the following coagulant and a tire puncture repair kit using the same.
  • 1. Containing at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid and fatty acid glyceride, A coagulant for tire puncture repair liquid, wherein the amount of the component relative to 100 parts by mass of tire puncture repair liquid is 16 parts by mass or more.
  • a mass ratio of the vegetable protein: the pectin: the cellulose: the fatty acid glyceride is 10-25: 30-30-50: 25-35: 5-15;
  • a coagulant for tire puncture repair liquid wherein the total amount of the plant protein, the pectin, the cellulose and the fatty acid glyceride is 8 parts by mass or more with respect to 100 parts by mass of the tire puncture repair liquid.
  • 3. The coagulant according to 2 above, further containing a phospholipid. 4). 4. The coagulant according to any one of 1 to 3 above, wherein the fatty acid glyceride is a fatty acid triglyceride. 5. 5. 5.
  • the coagulant of the present invention and the tire puncture repair kit of the present invention are excellent in coagulation performance.
  • the present invention will be described in detail below. First, the coagulant of the present invention will be described below.
  • the coagulant of the present invention (the coagulant of the first aspect of the present invention) Containing at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid and fatty acid glyceride, It is a coagulant for tire puncture repair liquid, wherein the amount of the component is 16 parts by mass or more with respect to 100 parts by mass of tire puncture repair liquid.
  • the coagulant of the present invention (the coagulant of the second aspect of the present invention) consists plant protein, pectin, cellulose and fatty acid glyceride, A mass ratio of the vegetable protein: the pectin: the cellulose: the fatty acid glyceride is 10-25: 30-30-50: 25-35: 5-15; A coagulant for tire puncture repair liquid, wherein the total amount of the plant protein, the pectin, the cellulose and the fatty acid glyceride is 8 parts by mass or more with respect to 100 parts by mass of the tire puncture repair liquid.
  • the coagulant of the first aspect of the present invention and the coagulant of the second aspect of the present invention may be collectively referred to as the coagulant of the present invention.
  • the inventor of the present application is a dispersoid of emulsion (including latex) in which at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid, and fatty acid glyceride is contained in the tire puncture repair solution. It has been found that the tire puncture repair liquid is solidified by fusing certain rubber particles and / or resin particles or by absorbing water and / or antifreeze contained in the tire puncture repair liquid.
  • the inventor of the present application said that vegetable protein, pectin works to coagulate the rubber particles and / or resin particles, cellulose works to increase the viscosity of tire puncture repair liquid, and fatty acid glyceride is used as an antifreeze agent. Presumed to melt and thicken tire puncture repair fluid. Furthermore, it has been found that when the coagulant of the present invention further contains a metal salt, the metal salt has an action of aggregating the rubber particles and / or the resin particles with each other and precipitating them from the tire puncture repair solution. In addition, the said mechanism is an inventor's estimation, and even if a mechanism is other than the above, it is in the scope of the present invention.
  • the coagulant of the present invention (the coagulant of the first aspect of the present invention) Containing at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid and fatty acid glyceride, It is a coagulant for tire puncture repair liquid, wherein the amount of the component is 16 parts by mass or more with respect to 100 parts by mass of tire puncture repair liquid.
  • Plant protein is not particularly limited.
  • soybean protein natto protein
  • wheat protein oil seed protein derived from cotton, palm tree, rapeseed, safflower, cacao, sunflower, sesame, soybean, pea, potato, peanut and the like.
  • soy protein is preferable from the viewpoints of excellent coagulation performance, easy availability, and low cost.
  • Pectin is not particularly limited as long as it is water-soluble dietary fiber. Either a natural product or a synthetic product may be used. Examples of pectin derived from natural products include pectin derived from apple, citrus, and soybean. Of these, soy pectin (soybean-derived pectin) is preferred from the viewpoints of excellent coagulation performance, easy availability, and low cost.
  • Cellulose is not particularly limited as long as it is a polysaccharide.
  • cellulose includes a cellulose derivative.
  • Cellulose (or cellulose derivative) may be water-insoluble or water-soluble.
  • examples of cellulose include cellulose, crystalline cellulose; cellulose derivatives such as methyl cellulose, ethyl cellulose, methyl hydroxypropyl cellulose, hydroxyethyl cellulose, sodium cellulose sulfate, hydroxypropyl cellulose, carboxymethyl cellulose, and sodium carboxymethyl cellulose.
  • cellulose is preferable from the viewpoint of excellent coagulation performance and excellent cost.
  • the phospholipid is not particularly limited as long as it has a phosphate ester site in the structure.
  • examples include glycerophospholipids such as phosphatidylcholine (lecithin), phosphatidylethanolamine, phosphatidylinositol, phosphatidylserine, phosphatidylglycerol, diphosphatidylglycerol; sphingophospholipids such as sphingomyelin.
  • lecithin is preferable from the viewpoint of excellent coagulation performance and chemical stability.
  • the fatty acid glyceride is not particularly limited as long as it is a fatty acid ester of glycerin.
  • Examples include mono-, di-, and triglycerides of glycerin and fatty acids; polyglycerin fatty acid esters.
  • Examples of the fatty acid include acetic acid, citric acid, succinic acid, diacetyltartaric acid, lactic acid, palmitic acid, stearic acid, oleic acid, linoleic acid, linolenic acid, ricinoleic acid, and dihydroxy acid.
  • the fatty acids can be used alone or in combination of two or more.
  • fatty acid triglyceride is preferable from the viewpoint of excellent coagulation performance, low cost and easy availability, and triglyceride formed by one or more of oleic acid, linoleic acid and linolenic acid is more preferable.
  • fatty acid glyceride for example, castor oil, soybean oil, and sunflower oil can be used. Castor oil can have, for example, palmitic acid, stearic acid, oleic acid, linoleic acid, linolenic acid, ricinoleic acid, dihydroxy acid as fatty acids.
  • Plant proteins can be used alone or in combination of two or more. The same applies to pectin, cellulose, phospholipid and fatty acid glyceride.
  • the coagulant of the first aspect of the present invention contains at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid and fatty acid glyceride.
  • the combination is not particularly limited. From the viewpoint of excellent coagulation performance, low cost and easy availability, a combination of vegetable protein and pectin, a combination of protein and cellulose, and a combination of cellulose and fatty acid glyceride are preferable.
  • a combination of vegetable protein, pectin and cellulose for example, a combination of vegetable protein, cellulose and fatty acid glyceride, a combination of pectin, cellulose and fatty acid glyceride, vegetable protein, pectin, A combination of cellulose and fatty acid glyceride can be mentioned.
  • the quantity ratio is not particularly limited.
  • the mass ratio of vegetable protein: pectin is preferably 1: 0.8 to 1: 8 from the viewpoint of better coagulation performance.
  • the mass ratio of vegetable protein: cellulose is preferably 1: 0.5 to 1: 4 from the viewpoint of excellent coagulation performance and low cost. : 0.5 to 1: 2 is preferable.
  • the mass ratio of cellulose: fatty acid glyceride is preferably 1: 0.1 to 1: 2, from the viewpoint of excellent coagulation performance and low cost. More preferably, the ratio is 1: 1 to 1: 1.
  • the quantity ratio is not particularly limited.
  • the mass ratio of vegetable protein: pectin: cellulose is 1 to 2.5: 1 to 5.5: 0. It is preferably 8 to 5.
  • the mass ratio of vegetable protein: cellulose: fatty acid glyceride is 0.7-3: 2-4: 0.25- It is preferably 1.5.
  • the mass ratio of pectin: cellulose: fatty acid glyceride is 0.7 to 6: 0.5 to 4: 0.5 to 2 from the viewpoint of better coagulation performance.
  • the mass ratio of pectin: cellulose: fatty acid glyceride is 0.7 to 6: 0.5 to 4: 0.5 to 2 from the viewpoint of better coagulation performance.
  • the quantity ratio is not particularly limited.
  • the mass ratio of vegetable protein: pectin: cellulose: fatty acid glyceride is from 5 to 35:20 to 60:15 to 50: 5 to 20 from the viewpoint of excellent coagulation performance and excellent mixing properties with tire puncture repair liquid. It is preferably 10 to 20:25 to 50:20 to 30: 5 to 20, and more preferably.
  • the mass ratio of vegetable protein: pectin: cellulose: fatty acid glyceride is 10-25: 30-50: Those in the range of 25 to 35: 5 to 15 can be excluded from the first embodiment.
  • the mass ratio of vegetable protein: pectin: cellulose: fatty acid glyceride is 5-9: 20-60: 15-50: 5-20, 26-35: 20-60: 15-50: 5-20, 5 to 35:51 to 60:15 to 50: 5 to 20, 5 to 35:20 to 29:15 to 50: 5 to 20, 5 to 35:20 to 60:15 to 24: 5 to 20, 5 to 35:20 to 60:36 to 50: 5 to 20, It may be 5 to 35:20 to 60:15 to 50:16 to 20.
  • the amount of phospholipid can be the total amount of the coagulant or a part thereof.
  • the amount of phospholipid is selected from the group consisting of vegetable protein, pectin, cellulose and fatty acid glyceride. From the viewpoint of better solidification performance, the amount is preferably 3 to 30 parts by mass with respect to 100 parts by mass of at least one kind (the total amount of two or more). It is more preferable that
  • the coagulant of the first aspect of the present invention reduces the amount of at least one selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid and fatty acid glyceride in the coagulant, and is more excellent in coagulation performance. From the viewpoint of availability at low cost, it can further contain at least one metal salt selected from the group consisting of aluminum sulfate, calcium chloride, magnesium chloride and sodium chloride.
  • the amount of the metal salt is preferably 5 to 20% by mass with respect to the total amount of the coagulant, from the viewpoint of reducing the amount of at least one of the above-mentioned coagulants used, improving the coagulation performance, and being inexpensive. It is more preferably 10 to 20% by mass.
  • Examples of materials that can be used in the coagulant of the first aspect of the present invention include soybeans, natto, wheat, cotton, palm trees, rapeseed, safflower, cacao, sunflower, sesame, peas, potatoes, and peanuts.
  • Examples thereof include powders (for example, kinako flour, wheat flour, etc.), extracts (for example, soy milk, sesame oil, etc.), extraction residues (for example, okara), and dried products thereof.
  • the amount of at least one component selected from the group consisting of vegetable protein, pectin, cellulose, phospholipid, and fatty acid glyceride (in the case of two or more types, the total amount thereof) ) Is 16 parts by mass or more with respect to 100 parts by mass of the tire puncture repair liquid.
  • the amount of the above component is preferably from 16 to 100 parts by weight, more preferably from 16 to 40 parts by weight, based on 100 parts by weight of the tire puncture repair liquid, from the viewpoint of being superior in coagulation performance.
  • the tire puncture repair liquid is not particularly limited.
  • the amount of the component is 16 to 100 parts by mass with respect to 100 parts by mass of the tire puncture repair liquid from the viewpoint of superior coagulation performance. It is preferably 20 to 40 parts by mass.
  • the amount of the coagulant used is 20 to 100 parts by mass with respect to 100 parts by mass of the tire puncture repair liquid from the viewpoint that the coagulation performance is superior. Part is preferable, and 20 to 40 parts by mass is more preferable.
  • the coagulant of the 2nd aspect of this invention is demonstrated below.
  • the coagulant of the second aspect of the present invention is Contains plant protein, pectin, cellulose and fatty acid glyceride, A mass ratio of the vegetable protein: the pectin: the cellulose: the fatty acid glyceride is 10-25: 30-30-50: 25-35: 5-15; A coagulant for tire puncture repair liquid, wherein the total amount of the plant protein, the pectin, the cellulose and the fatty acid glyceride is 8 parts by mass or more with respect to 100 parts by mass of the tire puncture repair liquid.
  • the vegetable protein, pectin, cellulose and fatty acid glyceride used for the coagulant of the second aspect of the present invention are the vegetable protein, pectin, cellulose and the fatty acid glyceride used for the coagulant of the first aspect of the present invention. It is the same as fatty acid glyceride.
  • the mass ratio of plant protein: pectin: cellulose: fatty acid glyceride is 10-25: 30-50: 25-35: 5-15. These quantitative ratios are preferably 10 to 25:30 to 45:30 to 35: 5 to 10 from the viewpoint of excellent coagulation performance and excellent mixing properties with the tire puncture repair liquid.
  • the coagulant according to the second aspect of the present invention can further contain a phospholipid from the viewpoint of being excellent in coagulation performance and being excellent in mixing properties with a tire puncture repair liquid.
  • the phospholipid is the same as the phospholipid used in the coagulant of the first aspect of the present invention.
  • lecithin is preferable from the viewpoint of excellent coagulation performance and availability at low cost.
  • the amount of the phospholipid is preferably 3 to 70 parts by mass from the viewpoint of superior coagulation performance with respect to a total of 100 parts by mass of the plant protein, pectin, cellulose and fatty acid glyceride, and 5 to 50 parts by mass. More preferably.
  • the coagulant of the second aspect of the present invention reduces the total amount of vegetable protein, pectin, cellulose and fatty acid glyceride in the coagulant, is superior in coagulation performance, and is excellent in mixing with a tire puncture repair solution. From the viewpoint, it can further contain at least one metal salt selected from the group consisting of aluminum sulfate, calcium chloride, magnesium chloride and sodium chloride.
  • the amount of the metal salt is the total amount of the coagulant from the viewpoint of reducing the total amount of vegetable protein, pectin, cellulose and fatty acid glyceride in the coagulant, being excellent in coagulation performance, and being excellent in mixing with the tire puncture repair liquid. Is preferably 5 to 20% by mass, more preferably 10 to 20% by mass.
  • Examples of materials that can be used in the coagulant of the second aspect of the present invention include soybeans, natto, wheat, cotton, palm trees, rapeseed, safflower, cacao, sunflower, sesame, peas, potatoes, peanuts, Examples thereof include powders (for example, kinako flour, wheat flour, etc.), extracts (for example, soy milk, sesame oil, etc.), extraction residues (for example, okara), and dried products thereof.
  • the total amount of the said vegetable protein, the said pectin, the said cellulose, and the said fatty-acid glyceride with respect to 100 mass parts of tire puncture repair liquids is 8 mass parts or more.
  • the total amount of these four components is preferably 8 to 100 parts by mass and more preferably 10 to 50 parts by mass with respect to 100 parts by mass of the tire puncture repair liquid from the viewpoint of being superior in coagulation performance.
  • the tire puncture repair liquid is not particularly limited.
  • the total amount of the above four components is 8 to 100 parts by mass with respect to 100 parts by mass of the tire puncture repair liquid from the viewpoint of being superior in coagulation performance. It is preferably 10 to 50 parts by mass.
  • the use amount of the coagulant is 10 to 100 parts by mass with respect to 100 parts by mass of the tire puncture repair liquid from the viewpoint that the coagulation performance is superior. Part is preferable, and 10 to 50 parts by mass is more preferable.
  • the coagulant of the present invention is, for example, an anti-aging agent, an antioxidant, a pigment (dye), a plasticizer, a thixotropic agent, if necessary.
  • Additives such as an imparting agent, an ultraviolet absorber, a flame retardant, a surfactant (including a leveling agent), a dispersant, a dehydrating agent, an antistatic agent and the like can be contained.
  • the production of the coagulant of the present invention is not particularly limited.
  • it can manufacture by mixing the said essential component and the additive which can be used as needed uniformly.
  • the coagulant of the present invention can be used to coagulate tire puncture repair fluid.
  • the form of the coagulant of the present invention is not particularly limited.
  • the coagulant of the present invention can be packaged.
  • a single package type in which all components are contained in one package; the components are separately put in two or more packages, and two or more packages form one set.
  • a set type is mentioned.
  • the additive may be added to any package.
  • the coagulant of the present invention (first aspect or second aspect) is not particularly limited with respect to its usage.
  • flocculant of this invention to the tire puncture repair liquid after use is mentioned.
  • the tire puncture repair liquid extracted from the inside of the tire or the tire puncture repair liquid is added to the tire using the tire puncture repair liquid and mixed to quickly coagulate the tire puncture repair liquid. be able to. After solidification, the tire puncture repair liquid is almost solid and easy to handle. Moreover, the tire puncture repair liquid after solidification can be easily discarded.
  • the tire puncture repair kit of the present invention will be described below.
  • the tire puncture repair kit of the present invention is a tire puncture repair kit having a tire puncture repair liquid and the coagulant of the present invention.
  • the tire puncture repair liquid that the tire puncture repair kit of the present invention has is not particularly limited.
  • an emulsion emulsion, including latex
  • the tire puncture repair liquid includes at least water as a dispersion medium, and includes rubber and / or resin as a dispersoid.
  • the emulsion contained in the tire puncture repair liquid include natural rubber latex, synthetic rubber latex, and synthetic resin emulsion.
  • the natural rubber latex used for the tire puncture repair liquid is not particularly limited.
  • the synthetic rubber latex is not particularly limited, and examples thereof include conventionally known ones. Specific examples include latex of synthetic rubber such as styrene-butadiene rubber (SBR), acrylonitrile-butadiene rubber (NBR), and chloroprene rubber (CR).
  • SBR styrene-butadiene rubber
  • NBR acrylonitrile-butadiene rubber
  • CR chloroprene rubber
  • the synthetic resin emulsion used for the tire puncture repair liquid is not particularly limited, and examples thereof include conventionally known emulsions.
  • the synthetic resin emulsion include urethane resins, (meth) acrylic resins, polyolefin resins, ethylene vinyl acetate copolymers (ethylene vinyl acetate copolymers include ethylene vinyl acetate copolymers, , Ethylene vinyl acetate versatate copolymer), and emulsions of synthetic resins such as polyvinyl acetate and polyvinyl chloride.
  • the emulsion is not particularly limited for its production. For example, a conventionally well-known thing is mentioned. An emulsion may be used independently and may use 2 or more types together. Among these, ethylene vinyl acetate emulsion, natural rubber latex, and SBR latex are preferable from the viewpoint of easy availability and low cost.
  • the tire puncture repair liquid used in the tire puncture repair kit of the present invention can further contain an antifreezing agent.
  • the antifreezing agent is preferably at least one selected from the group consisting of ethylene glycol, propylene glycol, diethylene glycol and glycerin from the viewpoint of being excellent in the effect of lowering the freezing point.
  • the amount of the antifreezing agent is preferably 70 to 1,200 parts by mass with respect to 100 parts by mass of the solid content of the emulsion contained in the tire puncture repair liquid, from the viewpoint of excellent performance for preventing the tire puncture repair liquid from freezing. More preferred is 100 to 1,000 parts by mass, still more preferred is 120 to 900 parts by mass, and particularly preferred is 140 to 800 parts by mass.
  • the tire puncture repair liquid used in the tire puncture repair kit of the present invention preferably further contains a tackifier from the viewpoint of obtaining excellent sealing properties.
  • the tackifier include rosin resins such as rosin resins, polymerized rosin resins, rosin ester resins, polymerized rosin ester resins, and modified rosins; terpene phenol resins; terpene resins such as aromatic terpenes; Examples include hydrogenated terpene resins obtained by hydrogenating terpene resins; phenol resins; xylene resins.
  • the tackifier is an emulsion obtained by emulsifying these resins, and it is mentioned as one of preferred embodiments from the viewpoint of excellent compatibility with the emulsion contained in the tire puncture repair solution.
  • a tackifier may be used independently and may use 2 or more types together.
  • the solid content of the tackifier is preferably 50 to 200 parts by mass, preferably 70 to 200 parts by mass with respect to a total of 100 parts by mass of the emulsion solids contained in the tire puncture repair liquid, from the viewpoint of excellent sealing properties. Is more preferable, and 80 to 180 parts by mass is even more preferable.
  • the tire puncture repair liquid may include, in addition to the above-described components, if necessary, for example, an anti-aging agent, an antioxidant, a pigment (dye), a plasticizer, a thixotropic agent, an ultraviolet absorber, a flame retardant, An additive such as a surfactant (including a leveling agent), a dispersant, a dehydrating agent, and an antistatic agent can be contained.
  • the tire puncture repair liquid is a tire puncture repair liquid containing a natural rubber latex and / or an ethylene vinyl acetate copolymer emulsion and an antifreezing agent.
  • the amount of water in the tire puncture repair liquid can be 20 to 50% by mass of the entire tire puncture repair liquid.
  • the tire puncture repair liquid used in the tire puncture repair kit of the present invention is not particularly limited with respect to its manufacturing method.
  • a method in which an emulsion, an antifreezing agent, a tackifier, and an additive that can be used as needed are placed in a container and sufficiently kneaded using a stirrer such as a mixing mixer under reduced pressure.
  • a commercially available product can be used as the tire puncture repair liquid.
  • the tire puncture repair kit of the present invention is not particularly limited in its form.
  • a tire puncture repair solution and a coagulant are included (set).
  • the tire puncture repair kit of the present invention can be used as a tire puncture emergency repair kit.
  • ⁇ Manufacture of tire puncture repair fluid 30 parts by weight of natural rubber latex (HA Latex, solid content 60% by weight, manufactured by Golden Hope), 40 parts by weight of ethylene vinyl acetate copolymer emulsion (EVA emulsion, solid content 51% by weight, Sumikaflex S-408HQE, Sumika) Chemtex Co., Ltd.) and 30 parts by mass of propylene glycol (manufactured by Wako Pure Chemical Industries, Ltd.) as an antifreezing agent were mixed to produce a tire puncture repair solution.
  • HA Latex solid content 60% by weight, manufactured by Golden Hope
  • EVA emulsion ethylene vinyl acetate copolymer emulsion
  • EVA emulsion solid content 51% by weight, Sumikaflex S-408HQE, Sumika Chemtex Co., Ltd.
  • propylene glycol manufactured by Wako Pure Chemical Industries, Ltd.
  • a coagulant was produced using the components shown in Table 1 below in the amounts shown in the same table (unit: parts by mass). When two or more components were used for the coagulant, these were mixed.
  • ⁇ Plant protein Reagent, soy peptide (soy-derived protein powder), manufactured by Wako Pure Chemical
  • Pectin Reagent, soybean-derived pectin, manufactured by Wako Pure Chemical
  • Cellulose Reagent, cellulose, manufactured by Wako Pure Chemical
  • Fatty acid glyceride Fatty acid Triglycerides (fatty acids: palmitic acid, stearic acid, oleic acid, linoleic acid, linolenic acid, ricinoleic acid, dihydroxy acid), castor oil maker 1, Ito Oil, phospholipid: lecithin, Wako Pure Chemicals
  • metal salts such as aluminum sulfate shown in Tables 2 and 3 are as follows. ⁇ Aluminum sulfate: Reagent, Wako Purechemical ⁇ Calcium chloride: Reagent, Wako Purechemical ⁇ Magnesium chloride: Reagent, Wako Purechemical ⁇ Sodium chloride: Reagent, Wako Purechemical
  • the coagulant contains at least one component selected from the group consisting of vegetable protein, pectin, cellulose and fatty acid glyceride in a specific amount
  • the amount of the component is the tire.
  • Comparative Examples II-1 to 9 which were less than 16 parts by mass with respect to 100 parts by mass of the puncture repair solution, the coagulation performance was low.
  • Examples II-1 to 26 are excellent in coagulation performance.
  • the metal salt when used in a specific amount, the amount of the above components is reduced, and more excellent coagulation performance is obtained. Can be obtained.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Sealing Material Composition (AREA)

Abstract

　本発明は、凝固性能に優れる凝固剤及びこれを用いるタイヤパンク修理キットの提供を目的とする。本発明は、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有する、タイヤパンク修理液の凝固剤、並びに、これを用いるタイヤパンク修理キットである。

Description

凝固剤及びこれを用いるタイヤパンク修理キット
　本発明は凝固剤及びこれを用いるタイヤパンク修理キットに関する。
　これまでに、一般ユーザーがタイヤパンク修理液を使用して、タイヤパンクを応急的に修理できるようになってきている。しかしタイヤパンク修理液は一般的にエチレングリコールのような凍結防止剤を含むため、タイヤパンク修理後回収されたタイヤパンク修理液をそのまま廃棄することはできない。このため、タイヤパンク修理液を凝固させることが可能な凝固剤が提案されている（例えば特許文献１）。
特開２００９－４１００６号公報
　現在、凝固性能、軽量化、コスト等の観点から、タイヤパンク修理液用の新しい凝固剤が期待されている。
　そこで、本発明は新規な凝固剤を提供することを目的とする。
　本願発明者は、上記課題を解決すべく鋭意研究し種々の材料を検討した結果、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸トリグリセライドからなる群から選ばれる少なくとも１種を含有する凝固剤が、タイヤパンク修理液の従来の凝固剤と同等又はそれ以上の凝固性能を有することを見出した。また、植物性タンパク質、ペクチン、セルロース及び脂肪酸トリグリセライドを特定の量比で含有する凝固剤が、タイヤパンク修理液の従来の凝固剤と同等又はそれ以上の凝固性能を有することを見出し、本発明を完成させた。
　すなわち、本発明は下記の凝固剤及びこれを用いるタイヤパンク修理キットを提供する。
　１．　植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有し、
　タイヤパンク修理液１００質量部に対する前記成分の量が１６質量部以上である、タイヤパンク修理液の凝固剤。
　２．　植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有し、
　前記植物性タンパク質：前記ペクチン：前記セルロース：前記脂肪酸グリセライドの質量比が１０－２５：３０－５０：２５－３５：５－１５であり、
　タイヤパンク修理液１００質量部に対する、前記植物性タンパク質、前記ペクチン、前記セルロース及び前記脂肪酸グリセライドの合計量が８質量部以上である、タイヤパンク修理液の凝固剤。
　３．　更にリン脂質を含有する、上記２に記載の凝固剤。
　４．　前記脂肪酸グリセライドが、脂肪酸トリグリセライドである、上記１～３のいずれかに記載の凝固剤。
　５．　更に、硫酸アルミニウム、塩化カルシウム、塩化マグネシウム及び塩化ナトリウムからなる群から選ばれる少なくとも１種の金属塩を含有する、上記１～４のいずれかに記載の凝固剤。
　６．　前記金属塩の量が、凝固剤全量の５～２０質量％である、上記５に記載の凝固剤。
　７．　前記タイヤパンク修理液が、天然ゴムラテックス及び／又はエチレン酢酸ビニル系共重合体エマルジョンと、凍結防止剤とを含む、上記１～６のいずれかに記載の凝固剤。
　８．　前記凍結防止剤が、エチレングリコール、プロピレングリコール、ジエチレングリコール及びグリセリンからなる群から選ばれる少なくとも１種である上記７に記載の凝固剤。
　９．　タイヤパンク修理液と上記１～８のいずれかに記載の凝固剤とを有する、タイヤパンク修理キット。
　本発明の凝固剤及び本発明のタイヤパンク修理キットは、凝固性能に優れる。
　本発明について以下詳細に説明する。
　まず、本発明の凝固剤について以下に説明する。
　本発明の凝固剤（本発明の第１の態様の凝固剤）は、
　植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有し、
　タイヤパンク修理液１００質量部に対する前記成分の量が１６質量部以上である、タイヤパンク修理液の凝固剤である。
　本発明の凝固剤（本発明の第２の態様の凝固剤）は、
　植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有し、
　前記植物性タンパク質：前記ペクチン：前記セルロース：前記脂肪酸グリセライドの質量比が１０－２５：３０－５０：２５－３５：５－１５であり、
　タイヤパンク修理液１００質量部に対する、前記植物性タンパク質、前記ペクチン、前記セルロース及び前記脂肪酸グリセライドの合計量が８質量部以上である、タイヤパンク修理液の凝固剤である。
　本願明細書において、本発明の第１の態様の凝固剤と本発明の第２の態様の凝固剤とを合わせて、本発明の凝固剤ということがある。
　本願発明者は、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分が、タイヤパンク修理液に含まれる、エマルジョン（ラテックスを含む。）の分散質であるゴム粒子及び／又は樹脂粒子を融着させ、あるいは、タイヤパンク修理液に含まれる、水及び／又は凍結防止剤を吸収することによって、タイヤパンク修理液が凝固することを見出した。
　本願発明者は、植物性タンパク質、ペクチンは、上記のゴム粒子及び／又は樹脂粒子を凝固させるように働き、セルロースはタイヤパンク修理液の粘度を上昇させるように働き、脂肪酸グリセライドは凍結防止剤に溶解してタイヤパンク修理液を増粘させると推測する。
　さらに本発明の凝固剤が更に金属塩を含有する場合、金属塩が上記のゴム粒子及び／又は樹脂粒子をお互いに凝集させ、タイヤパンク修理液から析出させる作用があることを見出した。
　なお、上記メカニズムは本願発明者の推測であり、メカニズムが上記以外であっても本発明の範囲内である。
　本発明の凝固剤（本発明の第１の態様の凝固剤）は、
　植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有し、
　タイヤパンク修理液１００質量部に対する前記成分の量が１６質量部以上である、タイヤパンク修理液の凝固剤である。
　植物性タンパク質は特に制限されない。例えば、大豆タンパク、納豆タンパク；小麦タンパク；綿花、ヤシの木、菜種、サフラワー、カカオ、ヒマワリ、ゴマ、ダイズ、エンドウマメ、ジャガイモ、ピーナッツなどに由来する脂肪種子タンパク質が挙げられる。なかでも、凝固性能により優れ、入手しやすく、安価な点が優れるという観点から、大豆タンパクが好ましい。
　ペクチンは、水溶性の食物繊維であれば、特に制限されない。天然物、合成物のいずれであってもよい。天然物由来のペクチンとしては、例えば、リンゴ由来、かんきつ類由来、大豆由来のペクチンが挙げられる。なかでも、凝固性能により優れ、入手しやすく、安価な点が優れるという観点から、大豆ペクチン（大豆由来のペクチン）が好ましい。
　セルロースは多糖類であれば特に制限されない。本発明において、セルロースにはセルロース誘導体が含まれる。セルロース（又はセルロース誘導体）は、非水溶性又は水溶性のいずれであってもよい。
　セルロースとしては、例えば、セルロース、結晶セルロース；メチルセルロース、エチルセルロース、メチルヒドロキシプロピルセルロース、ヒドロキシエチルセルロース、セルロース硫酸ナトリウム、ヒドロキシプロピルセルロース、カルボキシメチルセルロース、カルボキシメチルセルロースナトリウムのようなセルロース誘導体が挙げられる。なかでも、凝固性能により優れ、安価である点において優れるという観点から、セルロースが好ましい。
　リン脂質は、構造中にリン酸エステル部位をもつ脂質であれば特に制限されない。例えば、ホスファチジルコリン（レシチン）、ホスファチジルエタノールアミン、ホスファチジルイノシトール、ホスファチジルセリン、ホスファチジルグリセロール、ジホスファチジルグリセロールのようなグリセロリン脂質；スフィンゴミエリンのようなスフィンゴリン脂質が挙げられる。なかでも、凝固性能により優れ、化学的に安定であるという観点から、レシチンが好ましい。
　脂肪酸グリセライドは、グリセリンの脂肪酸エステルであれば特に制限されない。例えば、グリセリンと脂肪酸のモノ、ジ、トリグリセライド；ポリグリセリンの脂肪酸エステルが挙げられる。脂肪酸としては、例えば、酢酸、クエン酸、コハク酸、ジアセチル酒石酸、乳酸、パルミチン酸、ステアリン酸、オレイン酸、リノール酸、リノレン酸、リシノレイン酸、ジヒドロキシ酸が挙げられる。脂肪酸はそれぞれ単独でまたは２種以上を組み合わせて使用することができる。
　なかでも、凝固性能により優れ、安価で入手しやすい点に優れるという観点から、脂肪酸トリグリセライドが好ましく、オレイン酸、リノール酸、リノレン酸のいずれか１種若しくは２種以上により形成されるトリグリセライドがより好ましい。
　脂肪酸グリセライドとして、例えば、ヒマシ油、大豆油、ヒマワリ油を使用することができる。ヒマシ油は、脂肪酸として例えば、パルミチン酸、ステアリン酸、オレイン酸、リノール酸、リノレン酸、リシノレイン酸、ジヒドロキシ酸を有することができる。
　植物性タンパク質はそれぞれ単独でまたは２種以上を組み合わせて使用することができる。ペクチン、セルロース、リン脂質及び脂肪酸グリセライドについても同様である。
　本発明の第１の態様の凝固剤は、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有する。当該群から選ばれる少なくとも２種を含有する場合、その組合わせは特に制限されない。凝固性能により優れ、安価で入手のしやすさに優れるという観点から、植物性タンパク質とペクチンとの組合わせ、タンパク質とセルロースとの組合わせ、セルロースと脂肪酸グリセライドとの組合わせが好ましい。また、好ましい組み合わせとして、例えば、植物性タンパク質とペクチンとセルロースとの組合わせ、植物性タンパク質とセルロースと脂肪酸グリセライドとの組合わせ、ペクチンとセルロースと脂肪酸グリセライドとの組合わせ、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドの組合わせが挙げられる。
　本発明の第１の態様の凝固剤が当該群から選ばれる２種を含有する場合、量比は特に制限されない。
　例えば、植物性タンパク質とペクチンとの組合わせの場合、凝固性能により優れるという観点から、植物性タンパク質：ペクチンの質量比は１：０．８～１：８であるのが好ましい。
　植物性タンパク質とセルロースとの組合わせの場合、凝固性能により優れ、安価であるという観点から、植物性タンパク質：セルロースの質量比は、１：０．５～１：４であるのが好ましく、１：０．５～１：２であるのが好ましい。
　セルロースと脂肪酸グリセライドとの組合わせの場合、凝固性能により優れ、安価であるという観点から、セルロース：脂肪酸グリセライドの質量比は、１：０．１～１：２であるのが好ましく、１：０．１～１：１であるのがより好ましい。
　本発明の第１の態様の凝固剤が当該群から選ばれる３種を含有する場合、量比は特に制限されない。
　例えば、植物性タンパク質とペクチンとセルロースとの組合わせの場合、凝固性能により優れるという観点から、植物性タンパク質：ペクチン：セルロースの質量比が、１～２．５：１～５．５：０．８～５であるのが好ましい。
　植物性タンパク質とセルロースと脂肪酸グリセライドとの組合わせの場合、凝固性能により優れるという観点から、植物性タンパク質：セルロース：脂肪酸グリセライドの質量比が、０．７～３：２～４：０．２５～１．５であるのが好ましい。
　ペクチンとセルロースと脂肪酸グリセライドとの組合わせの場合、凝固性能により優れるという観点から、ペクチン：セルロース：脂肪酸グリセライドの質量比が、０．７～６：０．５～４：０．５～２であるのが好ましい。
　本発明の第１の態様の凝固剤が植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有する場合、量比は特に制限されない。植物性タンパク質：ペクチン：セルロース：脂肪酸グリセライドの質量比は、凝固性能により優れ、タイヤパンク修理液への混合性に優れるという観点から、５～３５：２０～６０：１５～５０：５～２０であるのが好ましく、１０～２０：２５～５０：２０～３０：５～２０であるのがより好ましい。
　なお、本発明の第１の態様の凝固剤が植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有する場合、植物性タンパク質：ペクチン：セルロース：脂肪酸グリセライドの質量比が１０～２５：３０～５０：２５～３５：５～１５であるものを第１の態様から除くことができる。
　具体的には例えば、植物性タンパク質：ペクチン：セルロース：脂肪酸グリセライドの質量比が、
５～９：２０～６０：１５～５０：５～２０、２６～３５：２０～６０：１５～５０：５～２０、
５～３５：５１～６０：１５～５０：５～２０、５～３５：２０～２９：１５～５０：５～２０、
５～３５：２０～６０：１５～２４：５～２０、５～３５：２０～６０：３６～５０：５～２０、
５～３５：２０～６０：１５～５０：１６～２０であるとすることができる。
　リン脂質の量は凝固剤の全量又はその一部とすることができる。また、リン脂質を植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種と併用する場合、リン脂質の量は、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の（２種以上である場合はそれらの合計量）量１００質量部に対して、凝固性能により優れるという観点から、３～３０質量部であるのが好ましく、５～２０質量部であるのがより好ましい。
　本発明の第１の態様の凝固剤は、当該凝固剤中における、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の使用量を減らし、凝固性能により優れ、安価に入手できるという観点から、更に、硫酸アルミニウム、塩化カルシウム、塩化マグネシウム及び塩化ナトリウムからなる群から選ばれる少なくとも１種の金属塩を含有することができる。
　金属塩の量は、当該凝固剤中における、上記の少なくとも１種の使用量を減らし、凝固性能により優れ、安価であるという観点から、凝固剤全量の５～２０質量％であるのが好ましく、１０～２０質量％であるのがより好ましい。
　本発明の第１の態様の凝固剤に使用できる材料として、例えば、大豆、納豆、小麦、綿花、ヤシの木、菜種、サフラワー、カカオ、ヒマワリ、ゴマ、エンドウマメ、ジャガイモ、ピーナッツなどの、粉末物（例えばきな粉、小麦粉など）、抽出物（例えば豆乳、ごま油など）、抽出残渣（例えばおから）、これらの乾燥物が挙げられる。
　本発明の第１の態様の凝固剤において、植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分の量（２種以上である場合はそれらの合計量）は、タイヤパンク修理液１００質量部に対して、１６質量部以上である。上記成分の量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、１６～１００質量部であるのが好ましく、１６～４０質量部であるのがより好ましい。タイヤパンク修理液は特に制限されない。
　本発明の第１の態様の凝固剤が上記成分のみからなる場合、成分の量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、１６～１００質量部であるのが好ましく、２０～４０質量部であるのがより好ましい。
　本発明の第１の態様の凝固剤が更に金属塩を含有する場合、当該凝固剤の使用量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、２０～１００質量部であるのが好ましく、２０～４０質量部であるのがより好ましい。
　本発明の第２の態様の凝固剤について以下に説明する。
　本発明の第２の態様の凝固剤は、
　植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有し、
　前記植物性タンパク質：前記ペクチン：前記セルロース：前記脂肪酸グリセライドの質量比が１０－２５：３０－５０：２５－３５：５－１５であり、
　タイヤパンク修理液１００質量部に対する、前記植物性タンパク質、前記ペクチン、前記セルロース及び前記脂肪酸グリセライドの合計量が８質量部以上である、タイヤパンク修理液の凝固剤である。
　本発明の第２の態様の凝固剤に使用される、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドは、本発明の第１の態様の凝固剤に使用される、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドと同様である。
　本発明の第２の態様の凝固剤において、植物性タンパク質：ペクチン：セルロース：脂肪酸グリセライドの質量比は１０－２５：３０－５０：２５－３５：５－１５である。これらの量比は、凝固性能により優れ、タイヤパンク修理液に対する混合性に優れるという観点から、１０～２５：３０～４５：３０～３５：５～１０であるのが好ましい。
　本発明の第２の態様の凝固剤は、凝固性能により優れ、タイヤパンク修理液に対する混合性に優れるという観点から、更に、リン脂質を含有することができる。リン脂質は本発明の第１の態様の凝固剤に使用されるリン脂質と同様である。なかでも、凝固性能により優れ、安価に入手できるという観点から、レシチンであるのが好ましい。
　リン脂質の量は、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドの合計１００質量部に対して、凝固性能により優れるという観点から、３～７０質量部であるのが好ましく、５～５０質量部であるのがより好ましい。
　本発明の第２の態様の凝固剤は、当該凝固剤中における、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドの合計使用量を減らし、凝固性能により優れ、タイヤパンク修理液に対する混合性に優れるという観点から、更に、硫酸アルミニウム、塩化カルシウム、塩化マグネシウム及び塩化ナトリウムからなる群から選ばれる少なくとも１種の金属塩を含有することができる。
　金属塩の量は、当該凝固剤中における、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドの合計使用量を減らし、凝固性能により優れ、タイヤパンク修理液に対する混合性に優れるという観点から、凝固剤全量の５～２０質量％であるのが好ましく、１０～２０質量％であるのがより好ましい。
　本発明の第２の態様の凝固剤に使用できる材料として、例えば、大豆、納豆、小麦、綿花、ヤシの木、菜種、サフラワー、カカオ、ヒマワリ、ゴマ、エンドウマメ、ジャガイモ、ピーナッツなどの、粉末物（例えばきな粉、小麦粉など）、抽出物（例えば豆乳、ごま油など）、抽出残渣（例えばおから）、これらの乾燥物が挙げられる。
　本発明の第２の態様において、タイヤパンク修理液１００質量部に対する、前記植物性タンパク質、前記ペクチン、前記セルロース及び前記脂肪酸グリセライドの合計量は８質量部以上である。これら４成分の合計量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、８～１００質量部であるのが好ましく、１０～５０質量部であるのがより好ましい。タイヤパンク修理液は特に制限されない。
　本発明の第２の態様の凝固剤が上記成分のみからなる場合、上記４成分の合計量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、８～１００質量部であるのが好ましく、１０～５０質量部であるのがより好ましい。
　本発明の第２の態様の凝固剤が更に金属塩を含有する場合、当該凝固剤の使用量は、凝固性能により優れるという観点から、タイヤパンク修理液１００質量部に対して、１０～１００質量部であるのが好ましく、１０～５０質量部であるのがより好ましい。
　本発明の凝固剤（第１の態様又は第２の態様）は、上記の他に、所望により必要に応じて、例えば、老化防止剤、酸化防止剤、顔料（染料）、可塑剤、揺変性付与剤、紫外線吸収剤、難燃剤、界面活性剤（レベリング剤を含む）、分散剤、脱水剤、帯電防止剤等のような添加剤を含有することができる。
　本発明の凝固剤（第１の態様又は第２の態様）はその製造について特に制限されない。例えば、上記必須成分と必要に応じて使用することができる添加剤とを均一に混合することによって製造することができる。
　本発明の凝固剤（第１の態様又は第２の態様）はタイヤパンク修理液を凝固させるために使用することができる。
　本発明の凝固剤（第１の態様又は第２の態様）はその形態について特に制限されない。例えば、本発明の凝固剤を一括梱包した態様とすることができる。一括梱包としては、例えば、全ての成分が１つのパッケージに入っている１パッケージタイプ；成分が２つ以上のパッケージに別々に入れられており、２つ以上のパッケージが１つのセットとなっているセット型タイプが挙げられる。
　セット型タイプで添加剤を使用する場合は、添加剤をいずれのパッケージに添加してもよい。
　本発明の凝固剤（第１の態様又は第２の態様）はその使用方法について特に制限されない。例えば、使用後のタイヤパンク修理液に本発明の凝固剤を添加する方法が挙げられる。具体的には例えば、タイヤ内部から抜き取ったタイヤパンク修理液やタイヤパンク修理液を使用したタイヤ内に本発明の凝固剤を添加しこれらを混合することによって、速やかにタイヤパンク修理液を凝固させることができる。凝固後、タイヤパンク修理液はほぼ固体となるので取扱いが容易である。また凝固後のタイヤパンク修理液は簡便に廃棄することができる。
　本発明のタイヤパンク修理キットについて以下に説明する。
　本発明のタイヤパンク修理キットは、タイヤパンク修理液と本発明の凝固剤とを有する、タイヤパンク修理キットである。
　本発明のタイヤパンク修理キットが有するタイヤパンク修理液は、特に制限されない。例えば、エマルジョンを含有するものが挙げられる。本発明において、エマルジョン（乳濁液。ラテックスを含む。）は、互いに混ざり合わない２液相間で、一方が他方の相に微粒子状に分散する系をいう。本発明において、タイヤパンク修理液は、分散媒として少なくとも水を含み、分散質としてゴム及び／又は樹脂を含むのが好ましい態様の１つとして挙げられる。
　タイヤパンク修理液に含有されるエマルジョンとしては、例えば、天然ゴム系ラテックス、合成ゴム系ラテックス、合成樹脂系エマルジョンが挙げられる。
　タイヤパンク修理液に用いられる天然ゴム系ラテックスは特に制限されない。
　合成ゴム系ラテックスは特に制限されず、例えば、従来公知のものが挙げられる。具体的には例えば、スチレン－ブタジエンゴム（ＳＢＲ）、アクリロニトリル－ブタジエンゴム（ＮＢＲ）、クロロプレンゴム（ＣＲ）のような合成ゴムのラテックスが挙げられる。
　タイヤパンク修理液に用いられる合成樹脂系エマルジョンは、特に限定されず、例えば従来公知のものが挙げられる。合成樹脂エマルジョンとしては、例えば、ウレタン系樹脂、（メタ）アクリル系樹脂、ポリオレフィン系樹脂、エチレン酢酸ビニル系共重合体（エチレン酢酸ビニル系共重合体は、エチレン酢酸ビニル共重合体のほか、例えば、エチレン酢酸ビニルバーサチック酸ビニル共重合体を含む。）、ポリ酢酸ビニル、ポリ塩化ビニルのような合成樹脂のエマルジョン挙げられる。
　エマルジョンはその製造について特に制限されない。例えば、従来公知のものが挙げられる。エマルジョンは、単独で用いてもよく、２種以上を併用してもよい。
　中でも、入手が容易で安価であるという観点から、エチレン酢酸ビニル系エマルジョン、天然ゴムラテックス、ＳＢＲラテックスが好ましい。
　本発明のタイヤパンク修理キットに使用されるタイヤパンク修理液はさらに凍結防止剤を含有することができる。凍結防止剤は、凝固点を下げる効果に優れるという観点から、エチレングリコール、プロピレングリコール、ジエチレングリコール及びグリセリンからなる群から選ばれる少なくとも１種であるのが好ましい。
　凍結防止剤の量は、タイヤパンク修理液の凍結を防止する性能に優れる点から、タイヤパンク修理液に含まれるエマルジョンの固形分１００質量部に対して、７０～１，２００質量部が好ましく、１００～１，０００質量部がより好ましく、１２０～９００質量部が更に好ましく、１４０～８００質量部が特に好ましい。
　本発明のタイヤパンク修理キットに使用されるタイヤパンク修理液は、優れたシール性が得られる点から、さらに粘着付与剤を含有するのが好ましい。粘着付与剤としては、例えば、ロジン系樹脂、重合ロジン系樹脂、ロジンエステル系樹脂、重合ロジンエステル系樹脂、変性ロジン等のロジン系樹脂；テルペンフェノール系樹脂；芳香族テルペン等のテルペン系樹脂；テルペン系樹脂を水素添加した水添テルペン系樹脂；フェノール樹脂；キシレン樹脂等が挙げられる。
　また、粘着付与剤はこれらの樹脂を乳化して得られるエマルジョンであるのが、タイヤパンク修理液に含有されるエマルジョンとの相溶性に優れる点から好ましい態様の１つとして挙げられる。粘着付与剤は、単独で用いてもよく、２種以上を併用してもよい。
　粘着付与剤の固形分の量は、シール性に優れる点から、タイヤパンク修理液に含まれるエマルジョンの固形分の合計１００質量部に対して、５０～２００質量部が好ましく、７０～２００質量部がより好ましく、８０～１８０質量部が更に好ましい。
　タイヤパンク修理液は、上述した各成分以外に、所望により必要に応じて、例えば、老化防止剤、酸化防止剤、顔料（染料）、可塑剤、揺変性付与剤、紫外線吸収剤、難燃剤、界面活性剤（レベリング剤を含む）、分散剤、脱水剤、帯電防止剤のような添加剤を含有することができる。
　タイヤパンク修理液が、天然ゴムラテックス及び／又はエチレン酢酸ビニル系共重合体エマルジョンと、凍結防止剤とを含む、タイヤパンク修理液であるのが好ましい態様の１つとして挙げられる。
　本発明において、タイヤパンク修理液の水の量は、タイヤパンク修理液全体の２０～５０質量％とすることができる。
　本発明のタイヤパンク修理キットに使用されるタイヤパンク修理液はその製造方法について特に限定されない。例えば、容器にエマルジョン、必要に応じて使用することができる、凍結防止剤、粘着付与剤、添加剤を入れ、減圧下で混合ミキサー等のかくはん機を用いて十分に混練する方法が挙げられる。タイヤパンク修理液として、市販品を使用することができる。
　本発明のタイヤパンク修理キットはその形態について特に制限されない。例えば、タイヤパンク修理液と凝固剤とが同梱されたもの（セット）が挙げられる。
　本発明のタイヤパンク修理キットはタイヤパンク応急修理キットとして使用することができる。
　以下に実施例を示して本発明を具体的に説明する。ただし本発明は実施例に限定されない。
＜タイヤパンク修理液の製造＞
　天然ゴムラテックス３０質量部（ＨＡ　Ｌａｔｅｘ、固形分６０質量％、Ｇｏｌｄｅｎ　Ｈｏｐｅ社製）、エチレン酢酸ビニル共重合体エマルジョン４０質量部（ＥＶＡエマルジョン、固形分５１質量％、スミカフレックスＳ－４０８ＨＱＥ、住化ケムテックス社製）及び凍結防止剤としてのプロピレングリコール３０質量部（和光純薬工業社製）を混合して、タイヤパンク修理液を製造した。
＜凝固剤の製造＞
　下記第１表に示す成分を同表に示す量（単位：質量部）で使用して凝固剤を製造した。凝固剤に使用される成分が２種以上の場合はこれらを混合した。
Figure JPOXMLDOC01-appb-T000001
　第１表に示す各成分の詳細は以下のとおりである。
・植物性タンパク質：試薬、大豆ペプチド（大豆由来のタンパク粉末）、和光純薬製
・ペクチン：試薬、大豆由来ペクチン、和光純薬製
・セルロース：試薬、セルロース、和光純薬製
・脂肪酸グリセライド：脂肪酸トリグリセライド（脂肪酸：パルミチン酸、ステアリン酸、オレイン酸、リノール酸、リノレン酸、リシノレイン酸、ジヒドロキシ酸）、ヒマシ油工１、伊藤製油製
・リン脂質：レシチン、和光純薬製
＜評価＞
　上記のとおり製造した凝固剤を使用して、凝固性能を以下のとおり評価した。結果を第２表、第３表に示す。
　上記のとおり製造したタイヤパンク修理液１００質量部に対して、上記のとおり製造した凝固剤を第２表、第３表に示す量（単位：質量部）で使用し、これらを混合した後、得られた混合液の凝固の状態を２０℃の条件下で観察した。
　その結果、混合液が３０分以内に凝固した場合を凝固剤の凝固性能が特に優れるとして「優良」と評価し、凝固時間が３０分を超え６０分以内である場合を凝固性能に優れるとして「優」と評価し、凝固時間が６０分を超え１２時間以内である場合を凝固性能が良好であるとして「良」と評価し、凝固時間が１２時間を超える場合を凝固性能が低いとして「不良」と評価した。

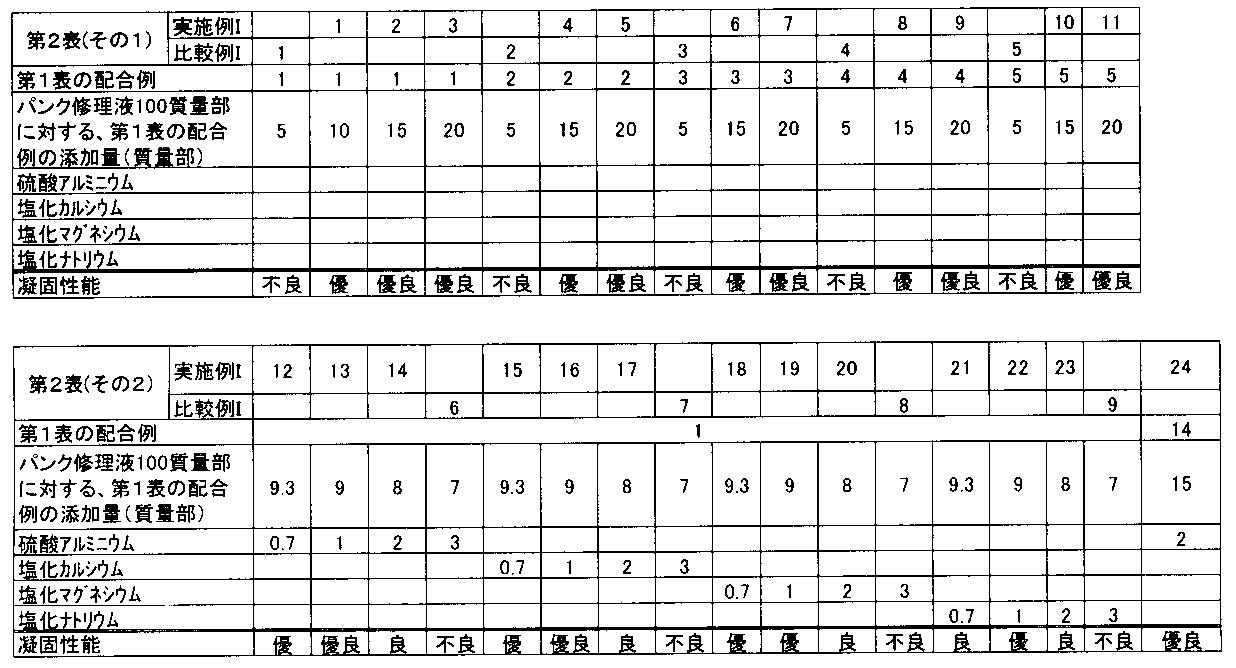

Figure JPOXMLDOC01-appb-T000002

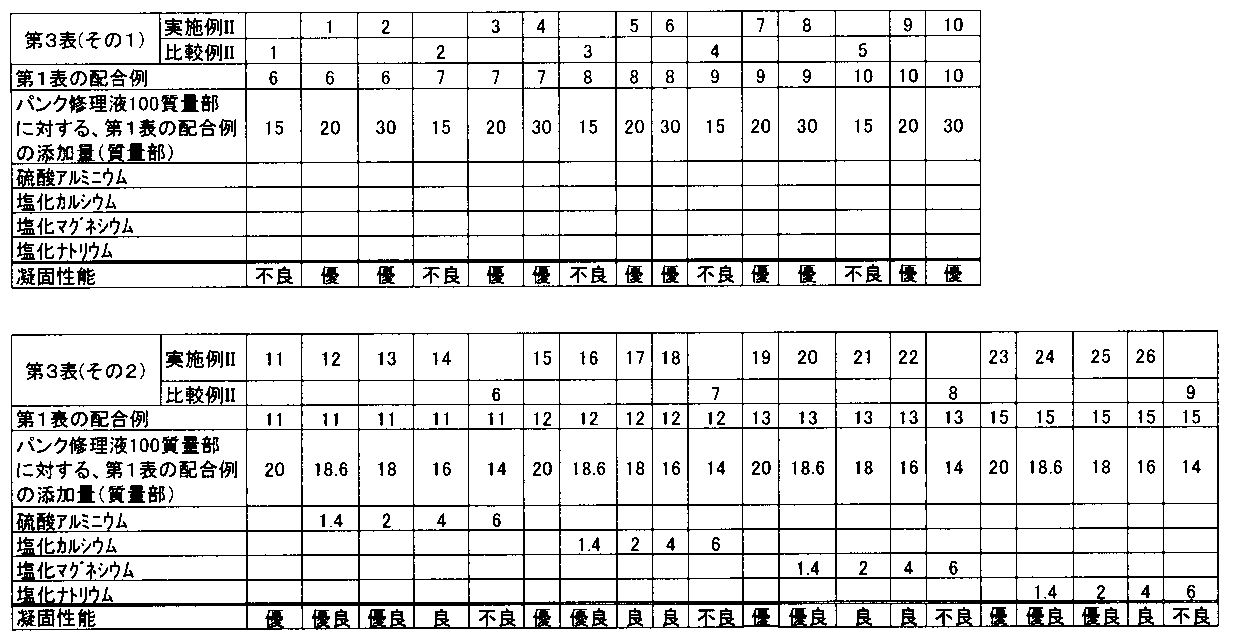

Figure JPOXMLDOC01-appb-T000003
　第２表、第３表に示す、硫酸アルミニウム等の金属塩の詳細は、次のとおりである。
・硫酸アルミニウム：試薬、和光純薬製
・塩化カルシウム：試薬、和光純薬製
・塩化マグネシウム：試薬、和光純薬製
・塩化ナトリウム：試薬、和光純薬製
　第２表に示す結果から明らかなとおり、凝固剤が植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを特定の量で含有する場合、これら４成分の合計量がタイヤパンク修理液１００質量部に対して８質量部より少ない比較例Ｉ－１～９は、凝固性能が低かった。
　これに対して、実施例Ｉ－１～２４は凝固性能に優れる。
　また、実施例Ｉ－１、１２～１４、１５～１７を比較すると、金属塩を特定の量で使用する場合、植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドの合計量を減らし、かつ、より優れた凝固性能を得ることができる。
　第３表に示す結果から明らかなとおり、凝固剤が植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を特定の量で含有する場合、当該成分の量がタイヤパンク修理液１００質量部に対して１６質量部より少ない比較例ＩＩ－１～９は、凝固性能が低かった。
　これに対して、実施例ＩＩ－１～２６は凝固性能に優れる。
　また、実施例ＩＩ－１１～１４、１５～１８、１９～２２、２３～２６を比較すると、金属塩を特定の量で使用する場合、上記成分の量を減らし、かつ、より優れた凝固性能を得ることができる。

Claims (9)

  1. 　植物性タンパク質、ペクチン、セルロース、リン脂質及び脂肪酸グリセライドからなる群から選ばれる少なくとも１種の成分を含有し、
    　タイヤパンク修理液１００質量部に対する前記成分の量が１６質量部以上である、タイヤパンク修理液の凝固剤。
  2. 　植物性タンパク質、ペクチン、セルロース及び脂肪酸グリセライドを含有し、
    　前記植物性タンパク質：前記ペクチン：前記セルロース：前記脂肪酸グリセライドの質量比が１０－２５：３０－５０：２５－３５：５－１５であり、
    　タイヤパンク修理液１００質量部に対する、前記植物性タンパク質、前記ペクチン、前記セルロース及び前記脂肪酸グリセライドの合計量が８質量部以上である、タイヤパンク修理液の凝固剤。
  3. 　更にリン脂質を含有する、請求項２に記載の凝固剤。
  4. 　前記脂肪酸グリセライドが、脂肪酸トリグリセライドである、請求項１～３のいずれかに記載の凝固剤。
  5. 　更に、硫酸アルミニウム、塩化カルシウム、塩化マグネシウム及び塩化ナトリウムからなる群から選ばれる少なくとも１種の金属塩を含有する、請求項１～４のいずれかに記載の凝固剤。
  6. 　前記金属塩の量が、凝固剤全量の５～２０質量％である、請求項５に記載の凝固剤。
  7. 　前記タイヤパンク修理液が、天然ゴムラテックス及び／又はエチレン酢酸ビニル系共重合体エマルジョンと、凍結防止剤とを含む、請求項１～６のいずれかに記載の凝固剤。
  8. 　前記凍結防止剤が、エチレングリコール、プロピレングリコール、ジエチレングリコール及びグリセリンからなる群から選ばれる少なくとも１種である請求項７に記載の凝固剤。
  9. 　タイヤパンク修理液と請求項１～８のいずれかに記載の凝固剤とを有する、タイヤパンク修理キット。
PCT/JP2014/071936 2013-09-09 2014-08-21 凝固剤及びこれを用いるタイヤパンク修理キット Ceased WO2015033796A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
DE112014004118.1T DE112014004118B4 (de) 2013-09-09 2014-08-21 Koagulationsmittel, dessen Verwendung und Reifenloch-Reparaturset
RU2016113404A RU2638387C2 (ru) 2013-09-09 2014-08-21 Коагулянт и набор для герметизации проколов в шинах с его применением
JP2015535422A JP5958657B2 (ja) 2013-09-09 2014-08-21 凝固剤及びこれを用いるタイヤパンク修理キット
CN201480045124.XA CN105492565B (zh) 2013-09-09 2014-08-21 凝固剂及使用该凝固剂的轮胎刺破修理套件
KR1020167003875A KR101780494B1 (ko) 2013-09-09 2014-08-21 응고제 및 이것을 이용하는 타이어 펑크 수리 키트
US14/917,481 US9803118B2 (en) 2013-09-09 2014-08-21 Coagulant and tire puncture repair kit using same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013186452 2013-09-09
JP2013-186452 2013-09-09

Publications (1)

Publication Number Publication Date
WO2015033796A1 true WO2015033796A1 (ja) 2015-03-12

Family

ID=52628274

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/071936 Ceased WO2015033796A1 (ja) 2013-09-09 2014-08-21 凝固剤及びこれを用いるタイヤパンク修理キット

Country Status (7)

Country Link
US (1) US9803118B2 (ja)
JP (1) JP5958657B2 (ja)
KR (1) KR101780494B1 (ja)
CN (1) CN105492565B (ja)
DE (1) DE112014004118B4 (ja)
RU (1) RU2638387C2 (ja)
WO (1) WO2015033796A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017210583A (ja) * 2016-05-27 2017-11-30 住友ゴム工業株式会社 パンクシーリング剤

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20180135040A1 (en) 2016-02-16 2018-05-17 Life Magnetics, Inc. Methods for separating nucleic acids with graphene coated magnetic beads
US11065925B2 (en) * 2017-12-15 2021-07-20 LiquiTube Industries LLC Valve stem apparatus, assemblies and methods for use
EP3524415B1 (en) * 2018-02-07 2020-06-10 Sumitomo Rubber Industries, Ltd. Puncture sealing agent and puncture repair system

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002363331A (ja) * 2001-05-31 2002-12-18 Sumitomo Rubber Ind Ltd パンクシール剤の固形化方法
JP2006007748A (ja) * 2004-05-26 2006-01-12 Bridgestone Corp シーリング剤の処理方法、及び、シーリング剤処理装置
JP2006063204A (ja) * 2004-08-27 2006-03-09 Bridgestone Corp シーリング剤の処理方法
JP2009041006A (ja) * 2007-07-17 2009-02-26 Yokohama Rubber Co Ltd:The エマルジョン凝固剤
JP2011074194A (ja) * 2009-09-30 2011-04-14 Yokohama Rubber Co Ltd:The パンク補修材回収システム
WO2011148853A1 (ja) * 2010-05-27 2011-12-01 横浜ゴム株式会社 液状凝固剤およびタイヤパンクシール材セット
JP5282856B1 (ja) * 2012-12-13 2013-09-04 横浜ゴム株式会社 エマルジョン凝固剤

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7981940B2 (en) 2004-05-26 2011-07-19 Bridgestone Corporation Method of treating sealing compound and apparatus for treating the same
RU2388781C2 (ru) * 2007-09-24 2010-05-10 Виктор Иванович Бурьяница Жидкий герметик для пневмошин транспортных средств
BRPI0816494A2 (pt) * 2007-10-09 2015-02-24 Trydel Res Pty Ltd Composição vedante melhorada
US8603566B2 (en) * 2007-12-20 2013-12-10 University Of Massachusetts Cross-linked biopolymers, related compounds and methods of use
JP2010037521A (ja) * 2008-08-08 2010-02-18 Bridgestone Corp パンクシーリング剤
CN102712146B (zh) * 2010-01-15 2016-01-06 横滨橡胶株式会社 爆胎修理液的回收方法以及回收装置
JP4743326B2 (ja) * 2010-01-15 2011-08-10 横浜ゴム株式会社 パンク修理液の回収方法

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002363331A (ja) * 2001-05-31 2002-12-18 Sumitomo Rubber Ind Ltd パンクシール剤の固形化方法
JP2006007748A (ja) * 2004-05-26 2006-01-12 Bridgestone Corp シーリング剤の処理方法、及び、シーリング剤処理装置
JP2006063204A (ja) * 2004-08-27 2006-03-09 Bridgestone Corp シーリング剤の処理方法
JP2009041006A (ja) * 2007-07-17 2009-02-26 Yokohama Rubber Co Ltd:The エマルジョン凝固剤
JP2011074194A (ja) * 2009-09-30 2011-04-14 Yokohama Rubber Co Ltd:The パンク補修材回収システム
WO2011148853A1 (ja) * 2010-05-27 2011-12-01 横浜ゴム株式会社 液状凝固剤およびタイヤパンクシール材セット
JP5282856B1 (ja) * 2012-12-13 2013-09-04 横浜ゴム株式会社 エマルジョン凝固剤

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017210583A (ja) * 2016-05-27 2017-11-30 住友ゴム工業株式会社 パンクシーリング剤

Also Published As

Publication number Publication date
CN105492565B (zh) 2017-09-29
RU2016113404A (ru) 2017-10-16
DE112014004118B4 (de) 2021-07-15
RU2638387C2 (ru) 2017-12-13
JP5958657B2 (ja) 2016-08-02
US9803118B2 (en) 2017-10-31
CN105492565A (zh) 2016-04-13
US20160215187A1 (en) 2016-07-28
KR101780494B1 (ko) 2017-09-21
KR20160033730A (ko) 2016-03-28
JPWO2015033796A1 (ja) 2017-03-02
DE112014004118T5 (de) 2016-06-09

Similar Documents

Publication Publication Date Title
JP5958657B2 (ja) 凝固剤及びこれを用いるタイヤパンク修理キット
JP7572966B2 (ja) 不溶性粒子を含有する質感付与食品製品及びそのような食品製品を製造する方法
CN105431282B (zh) 凝固剂以及轮胎刺破修理套件
Kumar et al. Influence of ultrasonic application on soybean aqueous extract based composite edible film: Characterization and their food application
WO2014001030A1 (en) Edible oil-in-water emulsion
PH12015501139B1 (en) A method of preparing an edible oil-in-water emulsion and emulsion so obtained
WO2014158676A1 (en) Antifreeze agent for tire sealants
CN113632969A (zh) 用于生产植物基肉制品的水包油型乳化液及其制备方法
WO2007102913A2 (en) Phospholipid-stabilized oxidizable material
JP5926656B2 (ja) 油保持能力の高い飼料
JP2016098355A (ja) タイヤパンクシール材
JP6271546B2 (ja) 豆腐用凝固剤組成物及び該組成物を用いた豆腐の製造方法
CN119968129A (zh) 脂肪模拟组合物及替代肉
TW202103565A (zh) 使用種子儲藏蛋白之乳化組合物及其製造方法
JP6264381B2 (ja) エマルジョン凝固剤およびタイヤパンク修理キット
US20230263181A1 (en) Food products from root vegetables
Bot et al. Emulsion Gels in Food
Durage et al. Developing a chickpea protein–flaxseed oil emulsion gel meat analogue using the freeze-alignment technique
JP6750308B2 (ja) パンクシーリング剤
SG10202108834TA (en) Emulsions
JP2001321102A (ja) 麺用組成物及び麺類の製造法
TANG et al. Oil Structuring for Baking
WO2018088533A1 (ja) タイヤパンクシール材及びタイヤパンク修理キット
JP2024538395A5 (ja)
JP2007129926A (ja) 保水性に優れたマヨネーズの製造方法

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201480045124.X

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14841688

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2015535422

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20167003875

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 14917481

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 112014004118

Country of ref document: DE

Ref document number: 1120140041181

Country of ref document: DE

ENP Entry into the national phase

Ref document number: 2016113404

Country of ref document: RU

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 14841688

Country of ref document: EP

Kind code of ref document: A1
