TW202012308A - 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極 - Google Patents

碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極 Download PDF

Info

Publication number
TW202012308A
TW202012308A TW108126578A TW108126578A TW202012308A TW 202012308 A TW202012308 A TW 202012308A TW 108126578 A TW108126578 A TW 108126578A TW 108126578 A TW108126578 A TW 108126578A TW 202012308 A TW202012308 A TW 202012308A
Authority
TW
Taiwan
Prior art keywords
carbon nanotube
positive electrode
primary battery
item
pore volume
Prior art date
Application number
TW108126578A
Other languages
English (en)
Other versions
TWI887205B (zh
Inventor
姜京延
姜賢俊
李琪樹
鄭淳基
Original Assignee
南韓商Ｌｇ化學股份有限公司
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 南韓商Ｌｇ化學股份有限公司 filed Critical 南韓商Ｌｇ化學股份有限公司
Publication of TW202012308A publication Critical patent/TW202012308A/zh
Application granted granted Critical
Publication of TWI887205B publication Critical patent/TWI887205B/zh

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/158—Carbon nanotubes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J21/00—Catalysts comprising the elements, oxides, or hydroxides of magnesium, boron, aluminium, carbon, silicon, titanium, zirconium, or hafnium
    • B01J21/18—Carbon
    • B01J21/185—Carbon nanotubes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/64—Platinum group metals with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/648—Vanadium, niobium or tantalum or polonium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/64—Platinum group metals with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/648—Vanadium, niobium or tantalum or polonium
    • B01J23/6482—Vanadium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/64—Platinum group metals with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/652—Chromium, molybdenum or tungsten
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/64—Platinum group metals with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/652—Chromium, molybdenum or tungsten
    • B01J23/6525—Molybdenum
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/70—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper
    • B01J23/76—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/84—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of the iron group metals or copper combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36 with arsenic, antimony, bismuth, vanadium, niobium, tantalum, polonium, chromium, molybdenum, tungsten, manganese, technetium or rhenium
    • B01J23/85—Chromium, molybdenum or tungsten
    • B01J23/88—Molybdenum
    • B01J23/887—Molybdenum containing in addition other metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/8877—Vanadium, tantalum, niobium or polonium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/63—Pore volume
    • B01J35/635—0.5-1.0 ml/g
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/60—Catalysts, in general, characterised by their form or physical properties characterised by their surface properties or porosity
    • B01J35/63—Pore volume
    • B01J35/638—Pore volume more than 1.0 ml/g
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0201—Impregnation
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0201—Impregnation
    • B01J37/0207—Pretreatment of the support
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/0236—Drying, e.g. preparing a suspension, adding a soluble salt and drying
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/08—Heat treatment
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/08—Heat treatment
    • B01J37/082—Decomposition and pyrolysis
    • B01J37/088—Decomposition of a metal salt
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/158—Carbon nanotubes
    • C01B32/16—Preparation
    • C01B32/162—Preparation characterised by catalysts
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/06—Electrodes for primary cells
    • H01M4/08—Processes of manufacture
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/86—Inert electrodes with catalytic activity, e.g. for fuel cells
    • H01M4/96—Carbon-based electrodes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y30/00—Nanotechnology for materials or surface science, e.g. nanocomposites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y40/00—Manufacture or treatment of nanostructures
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B2202/00—Structure or properties of carbon nanotubes
    • C01B2202/20—Nanotubes characterized by their properties
    • C01B2202/26—Mechanical properties
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B2202/00—Structure or properties of carbon nanotubes
    • C01B2202/20—Nanotubes characterized by their properties
    • C01B2202/32—Specific surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/028—Positive electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/624—Electric conductive fillers
    • H01M4/625—Carbon or graphite
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/50—Fuel cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Nanotechnology (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Inorganic Chemistry (AREA)
  • Thermal Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Manufacturing & Machinery (AREA)
  • Carbon And Carbon Compounds (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Catalysts (AREA)

Abstract

本發明係關於具有0.94 cm3 /g或更大之孔隙體積且為纏結型之碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極。

Description

碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極
相關申請案交互參考
本申請案主張2018年7月27日申請之韓國專利申請案10-2018-0088010號的優先權及利益，該案係以全文引用的方式併入本文中。
本發明係關於碳奈米管、其製備方法、及包括該碳奈米管之用於一次電池的正極，更具體而言，係關於其中孔之體積及形狀係經調整的碳奈米管、其製備方法、及包括該碳奈米管之用於一次電池的正極。
通常，碳奈米管係指具有數奈米至數十奈米之直徑以及為該直徑的數倍至數十倍之長度的圓柱形碳管。碳奈米管係由數層對準之碳原子組成。
碳奈米管通常可藉由電弧放電、雷射蒸發、化學氣相合成等製造。其中，電弧放電及雷射蒸發不適合碳奈米管之大量生產，而過高之電弧生成成本及過高之雷射設備購買成本導致經濟效益降低。
碳奈米管視其獨特手性而展現非傳導、傳導或半傳導性質，以及因碳原子之強共價鍵結而具有具有大於鋼之抗張強度，具有優異之可撓性、彈性等，以及亦呈化學安定性。
因此等優異物理性質之故，碳奈米管可用在用於一次電池的正極、電磁屏蔽劑、場發射顯示器等。為了應用於一次電池之正極等，碳奈米管需要確保能充分攜帶硫或觸媒之孔隙體積且不應結構性變形。然而，具有該等特性之碳奈米管的發展不夠好。
技術問題
本發明目的係提供具有大孔隙體積之纏結型碳奈米管。
本發明另一目的係提供具有大孔隙體積及大平均孔徑之用於一次電池的正極。
本發明又另一目的係提供具有增進之放電特性的一次電池。 技術解決方案
根據本發明一方面，提供具有0.94 cm3 /g或更大之孔隙體積且為纏結型之碳奈米管。
本發明亦提供製造碳奈米管之方法，其包括：使包括主觸媒前驅物及輔觸媒前驅物之混合物支撐於γ-Al2 O3 上以製備活性載體；經由包括真空乾燥之多階段乾燥來乾燥該活性載體；熱處理該經乾燥活性載體以製備受支撐之觸媒；以及在該受支撐之觸媒存在下製造碳奈米管。
本發明亦提供用於一次電池的正極，其包括：正極活性材料，其包含具有0.94 cm3 /g或更大之孔隙體積且為纏結型之碳奈米管；以及黏合劑。
本發明亦提供包括上述用於一次電池的正極的一次電池。 有利功效
根據本發明一實施態樣之碳奈米管具有大孔隙體積。因而，當該碳奈米管用作用於一次電池的正極時，該碳奈米管展現增進之攜帶硫或觸媒的支撐能力，因而可顯著增進一次電池之放電特性。
此外，根據本發明一實施態樣之碳奈米管為纏結型，因而即使將其與有機溶劑接觸時其膨脹亦幾乎不會發生。因此，根據本發明一實施態樣之碳奈米管用作用於一次電池的正極時，即使於電池操作期間，結構變形亦最小化，造成顯著增進之電池耐久性。
下文，將更詳細描述本發明以助暸解本發明。
基於發明人可適當界定用語的概念而以最佳方式解釋發明人之發明的原則，本說明書及申請專利範圍所使用之用語或文字不應解釋為局限於一般或字典意義，而是應解釋為與本發明精神一致之意義及概念。
本文所使用之用語「碳奈米管」係指其中複數個碳奈米管單元係完全或部分彼此纏結之二次結構形式，而該碳奈米管單元為呈具有奈米級直徑之圓柱形形式的石墨片且具有sp2 鍵結結構。在這方面，石墨片可根據捲起之角度及結構而展現導體或半導體之特性。碳奈米管單元可根據形成壁之鍵結數而分類成單壁型碳奈米管(SWCNT)、雙壁型碳奈米管(DWCNT)、及多壁型碳奈米管(MWCNT)，且壁愈薄則電阻愈低。本發明中，碳奈米管可包括選自SWCNT單元、DWCNT單元、及MWCNT單元之一或多者。
本發明中，碳奈米管為「初始碳奈米管(pristine carbon nanotube)」。
除非本文中另外提及，否則本文所使用之用語「束狀型」係指複數個碳奈米管單元之配置使該等單元的縱軸以實質上相同定向彼此平行，或於該配置之後扭轉或纏結成束狀或繩索形式之二次結構形式。
除非本文另外提及，否則如本文所使用之用語「纏結型」係指其中複數個碳奈米管單元彼此纏結而無諸如束狀或繩索之特定形式的形式。
本發明中，碳奈米管及用於一次電池的正極之孔隙體積可根據ASTM D4641測量。
此外，本發明中，碳奈米管及用於一次電池的正極之孔隙體積可藉由使用BELSORP-mini II (產品名，製造商：BEL Japan)測量在液態氮溫度(-196℃)下將相對壓力(P/P0)從0.01變化至0.99時之N2 吸附及脫附量，然後使用BJH公式測量於脫附水準時之孔隙體積而測量。
本發明中，體積電阻係數可使用可得自N&H Technology GmbH之MCP-PD51測量。具體而言，可將0.5g之碳奈米管置入於25℃之具有1 cm直徑的圓柱形樣本槽，然後使用可得自N&H Technology GmbH之MCP-PD51將壓力依序升高至4 kN (12.73 MPa)、8 kN (25.46 MPa)、12 kN (38.20 MPa)、16 kN (50.93 MPa)、及20 kN (63.66 MPa)，以及於壓力為20 kN (63.66 MPa)時可測量體積電阻係數。 體積電阻係數(Ω•cm)= R(Ω)•RCF•t(cm) R (Ω)= U/I U (V)：電位差 I (A)：電流 RCF：校正因子
本發明中，碳奈米管之比表面積可藉由BET法測量。具體而言，比表面積可使用BELSORP-mini II (產品名，製造商：BEL Japan)從在液態氮溫度(77K)之下吸附的氮氣量計算。
本發明中，碳奈米管之體密度可根據ASTM B329-06測量。
本發明中，平均孔徑可測量為藉由以根據壓力之孔徑(dp)的對數值對根據壓力的孔隙體積(其係使用BELSORP-mini II (產品名，製造商：BEL Japan)，使用BJH公式將相對壓力(P/P0)從0.01變化至0.99時在液態氮溫度(-196℃)下於脫附水準時測量)微分所獲得之值為最大值時的孔徑。
本發明中，碳奈米管之純度可根據ASTM D1506-15測量。1. 碳奈米管
根據本發明一實施態樣之碳奈米管具有0.94 cm3 /g或更大之孔隙體積且為纏結型。
碳奈米管之孔隙體積較佳為0.95 cm3 /g或更大，更佳為0.95 cm3 /g至2.0 cm3 /g。於孔隙體積滿足上述條件的狀況下，使用碳奈米管作為用於一次電池的正極時，碳奈米管展現增進之攜帶硫或觸媒的能力，因而可顯著增進電池容量特性。孔隙體積小於0.94 cm3 /g時，碳奈米管攜帶硫或觸媒的能力相較於現有碳奈米管並未增進，因而電池容量特性未增進。
因碳奈米管為纏結型，即使與有機溶劑接觸時其膨脹亦幾乎不發生。此外，即使於粉碎程序期間孔隙體積亦幾乎未改變。因此，碳奈米管可用作用於一次電池的正極，即使於電池操作期間其結構變形亦最小，造成顯著增進之電池耐久性。
然而，於束狀型碳奈米管具有0.94 cm3 /g或更大之孔隙體積的情況下，碳奈米管可能於與有機溶劑接觸時膨脹。因而，使用碳奈米管作為用於一次電池的正極時，因電解液導致的結構變形可能發生，因此電池耐久性可能會顯著降低。此外，碳奈米管係經粉碎以加工成用於一次電池的正極時，孔隙體積顯著變小，因而其攜帶硫或觸媒之能力可能會降低，因此，一次電池之放電特性亦可能會劣化。
當碳奈米管之孔隙體積及體密度彼此相同時，比表面積愈大，則體積電阻係數愈低，因而可增進傳導性。因增進之傳導性緣故，一次電池之放電特性亦會增進。碳奈米管可具有200 m2 /g至300 m2 /g，較佳為210 m2 /g至275 m2 /g，及更佳為220 m2 /g至260 m2 /g之比表面積。碳奈米管之比表面積在上述範圍內時，硫或催化活性材料可均勻分散，因而可進一步促成其具有碳奈米管之電網路(electrical network)。
碳奈米管可具有60 kg/m3 至100 kg/m3 ，較佳為65 kg/m3 至95 kg/m3 之體密度。碳奈米管之體密度在上述範圍內時，適當地維持碳奈米管之密度，因而硫或觸媒可均勻地支撐於碳奈米管之束中。此外，隨著碳奈米管之體密度降低，碳奈米管單元之分布及結構變得較鬆散，因此，碳奈米管之電網路可進一步增進。
碳奈米管於25℃及20 kN之條件下可具有0.0187 Ω•cm或更低，較佳為0.0185 Ω•cm或更低之體積電阻係數。碳奈米管之體積電阻係數在上述範圍內時，碳奈米管之傳導性增進，因而可增進一次電池之放電特性。
碳奈米管可具有80%或更高，較佳為90%或更高之純度。碳奈米管之純度在上述範圍內時，殘餘觸媒組分在鋰硫電池或燃料電池之操作電壓下參與氧化或還原反應而造成副反應的可能性可降低。2. 碳奈米管之製造方法
根據本發明另一實施態樣，碳奈米管之製造方法包括：1)使包括主觸媒前驅物及輔觸媒前驅物之混合物支撐於γ-Al2 O3 上以製備活性載體；2)經由包括真空乾燥之多階段乾燥來乾燥該活性載體；3)熱處理該經乾燥活性載體以製備受支撐之觸媒；以及4)在該受支撐之觸媒存在下製造碳奈米管。
下文，茲將根據本發明另一實施態樣詳細描述碳奈米管之製造方法。 程序1)
首先，將包括主觸媒前驅物及輔觸媒前驅物之混合物支撐於γ-Al2 O3 上以製備活性載體。
為使主觸媒前驅物及輔觸媒前驅物能均勻支撐於γ-Al2 O3 上，混合物可進一步包括溶劑，且主觸媒前驅物及輔觸媒前驅物可呈溶解於溶劑中之狀態。溶劑可為選自由水、甲醇及乙醇組成之群組中之一或多者，較佳係使用水。
γ-Al2 O3 具有高孔隙度及尖晶石結構，因而主觸媒及輔觸媒可不規則配置於γ-Al2 O3 上，以及可製造呈纏結形式之從不規則配置之主觸媒生長的碳奈米管。
主觸媒可為選自由鈷、鐵、鎳、錳及鉻所組成之群組中之一或多者，較佳係使用鈷。
主觸媒前驅物可為選自由主觸媒之硝酸鹽、硫酸鹽、碳酸鹽及乙酸鹽所組成之群組中之一或多者，較佳係使用主觸媒之硝酸鹽。
主觸媒前驅物可為選自由Co(NO3 )2 、Co(NO3 )2 •6H2 O、Co2 (CO)8 、Co2 (CO)6 [HC=C(C(CH3 )3 )]、Co(CH3 CO2 )2 、Fe(NO3 )3 、Fe(NO3 )2 •nH2 O、Fe(CH3 CO2 )2 、Ni(NO3 )2 、Ni(NO3 )2 •6H2 O、Mn(NO3 )2 、Mn(NO3 )2 •6H2 O、Mn(CH3 CO2 )2 •n(H2 O)、及Mn(CO)5 Br所組成之群組中之一或多者。較佳係使用Co(NO3 )2 •6H2 O、Fe(NO3 )2 •nH2 O及Ni(NO3 )2 •6H2 O。
用以增進主觸媒之分散性的輔觸媒可為選自由釩及鉬所組成之群組中之一或多者。
輔觸媒前驅物可為選自由NH4 VO3 、NaVO3 、V2 O5 、V(C5 H7 O2 )3 、及(NH4 )6 Mo7 O24 •4H2 O所組成之群組中之一或多者。較佳係使用選自由NH4 VO3 及(NH4 )6 Mo7 O24 •4H2 O所組成之群組中之一或多者。
混合物包括二或更多種輔觸媒前驅物(即，釩前驅物及鉬前驅物二者)時，釩與鉬之總和與釩之莫耳比可在1:0.45至1:0.95或1:0.5至1:0.9，較佳在1:0.5至1:0.9之範圍。當該莫耳比在上述範圍內時，可製造具有安定地維持之結構及希望孔隙體積的碳奈米管。
混合物可包括主觸媒前驅物及輔觸媒前驅物以使主觸媒對輔觸媒之莫耳比在1:0.01至1:0.5，1:0.1至1:0.4，或1:0.1至1:0.25，較佳在1:0.1至1:0.25之範圍。當該莫耳比在上述範圍內時，可增進主觸媒之分散性，以及可製造具有所希望孔隙體積之碳奈米管。
混合物可進一步包括能抑制主觸媒前驅物及輔觸媒前驅物沉澱之有機酸。
有機酸可為選自由下列所組成之群組中之一或多者：檸檬酸、酒石酸、反丁烯二酸、蘋果酸、乙酸、丁酸、棕櫚酸、及草酸，較佳係使用檸檬酸。
混合物可包括莫耳比為1:1至1:20、1:2至1:10、或1:3至1:6，較佳為1:3至1:6的有機酸及輔觸媒前驅物。當莫耳比在上述範圍內時，可於觸媒製備期間製備透明催化性金屬溶液，因而可製備於浸漬期間抑制形成為細微粉末之觸媒。
根據本發明一實施態樣，碳奈米管之製造方法可進一步包括於程序1)之後老化。
老化程序可進行1分鐘至60分鐘或10分鐘至50分鐘，較佳為10分鐘至50分鐘。當老化時間在上述範圍內時，主觸媒前驅物及輔觸媒前驅物可充分支撐於γ-Al2 O3 上。此外，可最大程度地去除存在於載體中之氣泡以使主觸媒前驅物及輔觸媒前驅物可充分支撐於載體之微孔中。 程序2)
隨後，經由包括真空乾燥之多階段乾燥將活性載體乾燥。
多階段乾燥可意指進行包括真空乾燥之二或更多個乾燥程序。具體而言，多階段乾燥可意指包括環境壓力乾燥及真空乾燥之乾燥程序，或僅包括二或更多次真空乾燥程序。
纏結型碳奈米管之孔隙體積受主觸媒之均勻性及平均粒度影響。孔隙體積可僅於主觸媒極小且均勻時才增大，但非常難製備大小極小且均勻之主觸媒。然而，進行多階段乾燥時，不只存在於活性載體上之主觸媒前驅物(即，主觸媒之配位化合物)容易分解，而且主觸媒前驅物亦可轉化成具有極小大小及均勻之平均粒徑的主觸媒氧化物。此外，從主觸媒氧化物衍生之主觸媒係呈極小大小且具有均勻平均粒徑之狀態存在於受支撐之觸媒中，而從此種主觸媒生長之碳奈米管單元具有極小平均直徑，因此其每單位面積之存在量顯著增加。該碳奈米管展現增加之孔隙體積及增進之傳導性。此外，當該碳奈米管用作用於一次電池的正極時，該碳奈米管展現提高之攜帶硫或觸媒的能力及增進之分散性，且於電池操作期間之結構變形最小化，造成顯著增進之電池耐久性。
此外，真空乾燥促進主觸媒前驅物分解，從而增進受支撐之觸媒之生產力。
真空乾燥可於80℃至300℃或120℃至250℃進行，較佳係真空乾燥於120℃至250℃進行。當真空乾燥溫度係在上述範圍內時，主觸媒前驅物(即，主觸媒之配位化合物)容易分解，因而可形成主觸媒氧化物以及可最小化能量消耗。
真空乾燥可於1 mbar至200 mbar或30 mbar至150 mbar進行，較佳係真空乾燥於30 mbar至150 mbar進行。當滿足上述條件時，主觸媒前驅物(即，金屬觸媒之配位化合物)瞬間分解且排出，因而於真空條件下可更容易形成主觸媒氧化物，以及可最小化能量消耗。
真空乾燥可進行10分鐘至3小時或10分鐘至2小時，較佳係真空乾燥進行10分鐘至2小時。當滿足上述條件時，主觸媒前驅物可容易分解而轉化成主觸媒氧化物，以及可最小化能量消耗。
同時，當多階段乾燥程序包括環境壓力乾燥及真空乾燥時，環境壓力乾燥可於真空乾燥之前進行，以及使能去除可能存在於活性載體中的溶劑。
環境壓力乾燥可於80℃至160℃或100℃至140℃進行，較佳係環境壓力乾燥於100℃至140℃進行。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
環境壓力乾燥可於900 mbar至1,100 mbar進行，較佳於950 mbar至1,050 mbar進行。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
環境壓力乾燥可進行1小時至12小時或較佳進行3小時至9小時。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
同時，當多階段乾燥程序僅包括二或更多次真空乾燥程序時，該等真空乾燥程序可包括於不同溫度進行之二或更多次真空乾燥程序，更具體而言，於第一溫度進行之一級真空乾燥以及於高於第一溫度之第二溫度進行的二級真空乾燥。
一級真空乾燥使能去除可能存在於活性載體中之溶劑。
第一溫度之範圍可為80℃至160℃，較佳為100℃至140℃。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
一級真空乾燥可進行1小時至12小時或較佳進行3小時至9小時。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
一級真空乾燥可於1 mbar至200 mbar、1 mbar至150 mbar、或80 mbar至150 mbar進行，較佳係一級真空乾燥於80 mbar至150 mbar進行。當滿足上述條件時，可充分去除存在於活性載體中之溶劑，以及可最小化能量消耗。
二級真空乾燥之描述係與上述真空乾燥之相關描述相同。
第二溫度之範圍可為175℃至300℃，較佳為180℃至280℃。當真空乾燥溫度係在上述範圍內時，主觸媒前驅物(即，主觸媒之配位化合物)容易分解因而形成主觸媒氧化物，以及可最小化能量消耗。
二級真空乾燥可於1 mbar至200 mbar、1 mbar至150 mbar、或1 mbar至70 mbar進行，更佳係二級真空乾燥於1 mbar至70 mbar進行。當滿足上述條件時，主觸媒前驅物(即，金屬觸媒之配位化合物)瞬間分解且排出，因而於真空條件下可更容易形成主觸媒氧化物，以及可最小化能量消耗。
二級真空乾燥可進行10分鐘至3小時或10分鐘至2小時，較佳係二級真空乾燥進行10分鐘至2小時。當滿足上述條件時，主觸媒前驅物可容易分解而轉化成主觸媒氧化物，以及可最小化能量消耗。 程序3)
隨後，經乾燥活性載體係經熱處理以製備受支撐之觸媒。
當進行熱處理程序時，製備其中主觸媒及輔觸媒係呈塗布於γ-Al2 O3 之表面上及微孔中的狀態存在之受支撐之觸媒。
熱處理程序可於600℃至800℃或620℃至750℃進行，較佳係熱處理程序於620℃至750℃進行。當滿足上述條件時，可製備其中主觸媒及輔觸媒係呈均勻塗布於γ-Al2 O3 之表面上及微孔中的狀態之受支撐之觸媒，以及可最小化能量消耗。
熱處理程序可進行1小時至12小時或2小時至8小時，較佳係熱處理程序進行2小時至8小時。當滿足上述時間條件時，可製備其中觸媒前驅物係呈均勻塗布於γ-Al2 O3 之表面上及微孔中的狀態存在之受支撐之觸媒。 程序4)
隨後，在該受支撐之觸媒存在下製造碳奈米管。
具體而言，碳奈米管可藉由使受支撐之觸媒與碳系化合物接觸，特別是藉由化學氣相合成而製造。
茲將詳細描述碳奈米管之製造。首先，可將受支撐之觸媒置入水平固定床反應器或流體化床反應器。隨後，碳奈米管可藉由化學氣相合成法，經由呈氣態之碳系化合物或呈氣態之碳系化合物、還原氣體(例如氫等)和載體氣體(例如氮等)的氣體混合物在該呈氣態之碳系化合物的熱分解溫度或更高溫度、或於支撐於受支撐之觸媒上的觸媒之熔點或更低溫度下分解而生長。
藉由化學氣相合成所製造之碳奈米管可具有與其軸幾乎平行之晶體生長方向，以及在其縱向可具有高石墨結構結晶度。結果，可製造具有高傳導性及強度、其單元具有小直徑之碳奈米管。
化學氣相合成可於600℃至800℃或650℃至750℃進行，較佳係化學氣相合成於650℃至750℃進行。當滿足上述溫度條件時，可製造碳奈米管同時最小化非晶形碳之生成。
作為上述反應之熱源，可使用感應加熱、輻射熱、雷射、IR、微波、電漿、表面電漿子加熱等。
此外，碳系化合物無特別限制，只要其能供應碳且於300℃或更高溫度下呈氣態存在即可。
碳系化合物可為具有6或更少個碳原子之碳系化合物，且可為選自由下列所組成之群組中之一或多者：一氧化碳、甲烷、乙烷、乙烯、乙醇、乙炔、丙烷、丙烯、丁烷、丁二烯、戊烷、戊烯、環戊二烯、己烷、環己烷、苯、及甲苯。
於藉由上述反應生長碳奈米管之後，可視情況進一步進行用於更規則對準碳奈米管之冷卻程序。具體而言，冷卻程序可根據熱源之去除而使用天然冷卻、冷卻器等。3. 用於一次電池的正極
根據本發明又另一實施態樣之用於一次電池的正極包括黏合劑及包括具有0.94 cm3 /g或更大之孔隙體積的纏結型碳奈米管之正極活性材料。
由於用於一次電池的正極包括上述碳奈米管，該正極可具有優異傳導性以及大於慣用之用於一次電池的正極之孔隙體積及平均孔徑。因此，用於一次電池的正極可展現顯著增進之攜帶硫或觸媒的能力，因而可顯著增進包括該正極之一次電池的放電容量。此外，由於上述碳奈米管為纏結型，因電解液造成的其結構變形可最小化。因此，包括該正極之一次電池可展現增進之耐久性，因而其壽命全期特性可顯著增進。此外，當一次電池為鋰-亞硫醯氯電池時，於電池操作期間所產生的LiCl可最大程度地累積於用於一次電池的正極中，從而最大程度地放電該一次電池的電容量。
用於一次電池的正極可具有0.25 cm3 /g或更大之孔隙體積及13.5 nm或更大之平均孔徑，較佳為0.25 cm3 /g至1.5 cm3 /g之孔隙體積及13.5 nm至50 nm之平均孔徑，更佳為0.25 cm3 /g至1.1 cm3 /g之孔隙體積及13.5 nm至30 nm之平均孔徑。當滿足上述範圍時，其攜帶硫或觸媒的能力可進一步增進，因此，一次電池之放電容量可顯著增進。
在用於一次電池的正極中，孔隙體積愈大，則比表面積愈大，因而能與硫接觸之正極的比表面積會增加，因此，一次電池之放電容量可增進。用於一次電池的正極可具有60 m2 /g至200 m2 /g或70 m2 /g至180 m2 /g，較佳為70 m2 /g至180 m2 /g之比表面積。當滿足上述條件時，放電容量可增進。
同時，碳奈米管可具有0.95 cm3 /g或更大，更佳為0.95 cm3 /g至2.0 cm3 /g之孔隙體積。於孔隙體積滿足上述條件的狀況下，使用碳奈米管作為用於一次電池的正極時，其攜帶硫或觸媒的能力可增進，造成顯著增進之電池容量特性。當孔隙體積小於0.94 cm3 /g時，碳奈米管攜帶硫或觸媒的能力相較於現有碳奈米管並未增進，因而電池容量特性未增進。
因碳奈米管為纏結型，即使與有機溶劑接觸時其膨脹亦幾乎不發生。此外，即使於粉碎程序期間孔隙體積亦幾乎未改變。因此，當碳奈米管用作用於一次電池的正極時，即使於電池操作期間其結構變形亦最小化，因而電池耐久性可顯著增進。
然而，於束狀型碳奈米管具有0.94 cm3 /g或更大之孔隙體積的情況下，當使其與有機溶劑接觸時發生大幅膨脹。因而，當該碳奈米管用作用於一次電池的正極時，顯著發生其因電解液造成的結構變形，因而電池耐久性會顯著降低。此外，當進行粉碎程序以將碳奈米管加工成用於一次電池的正極時，孔隙體積顯著變小，因而其攜帶硫或觸媒的能力會顯著降低，因而一次電池之放電特性亦會劣化。
當碳奈米管之孔隙體積及體密度彼此相同時，比表面積愈大，則體積電阻係數愈低，造成增進之傳導性。因增進之傳導性緣故，一次電池之放電特性亦會增進。碳奈米管可具有200 m2 /g至300 m2 /g，較佳為210 m2 /g至275 m2 /g，及更佳為220 m2 /g至260 m2 /g之比表面積。當滿足上述範圍時，硫或催化活性材料可均勻分散以促成具有碳奈米管之電網路。
碳奈米管可具有60 kg/m3 至100 kg/m3 ，較佳為65 kg/m3 至95 kg/m3 之體密度。當滿足上述範圍時，適當地維持碳奈米管之密度，因而硫或觸媒可均勻地受支撐於碳奈米管之束中。此外，隨著碳奈米管之體密度降低，碳奈米管單元之分布及結構變得較鬆散，因而碳奈米管之電網路可進一步增進。
碳奈米管於25℃及20 kN之條件下可具有0.0187 Ω•cm或更低，較佳為0.0185 Ω•cm或更低之體積電阻係數。當滿足上述條件時，碳奈米管之傳導性增進，因而一次電池之放電特性可增進。
碳奈米管可使用如前述「2. 碳奈米管之製造方法」之相同方法製造。
同時，當一次電池為鋰-硫電池時，正極活性材料可進一步包括硫。
正極活性材料可進一步包括乙炔黑以抑制正極中形成龜裂。
同時，黏合劑用以將碳奈米管彼此固定以使用於一次電池的正極維持安定結構。因而，於一次電池操作期間該用於一次電池的正極之結構變形可最小化，以及該用於一次電池的正極可展現進一步增進之耐久性。此外，黏合劑可使碳奈米管之間的電觸點數目增加，因此，該用於一次電池的正極可展現顯著增進之傳導性。
黏合劑可為選自下列之一或多者：聚乙烯醇、聚醯亞胺、乙烯-丙烯-二烯三元共聚物、苯乙烯-丁二烯橡膠、聚偏二氟乙烯(PVdF)、聚四氟乙烯、四氟乙烯-六氟丙烯共聚物、及羧甲基纖維素(CMC)。其中，較佳係使用苯乙烯-丁二烯橡膠及聚四氟乙烯。
正極活性材料和黏合劑之重量比可在1:0.3至1:1或1:0.4至1:0.9，較佳為1:04至1:0.9之範圍。當滿足上述範圍時，可防止用於一次電池的正極表面中形成龜裂，以及可防止因正極活性材料之量減少而導致一次電池之放電特性劣化。
同時，用於一次電池的正極可進一步包括電流收集器。電流收集器無特別限制，但可為選自由下列所組成之群組中之一或多者：鋁薄膜、不鏽鋼薄膜、銅薄膜、及鎳薄膜。4. 一次電池
本發明之一次電池包括上述用於一次電池的正極，且進一步包括負極及電解液。
負極無特別限制，以及可為鋰薄膜，而電解液可包括鋰鹽及有機溶劑。鋰鹽可為選自由下列所組成之群組中之一或多者：LiAlCl4 、LiTFSI、LiPF6 、LiClO4 、LiAsF6 、LiBF4 、LiSbF6 、LiAlO4 、LiCF3 SO3 、LiC4 F9 SO3 、LiN(C2 F5 SO3 )2 、LiN(C2 F5 SO2 )2 、LiN(CF3 SO2 )2 、LiCl、LiI、及LiB(C2 O4 )2 。有機溶劑可為選自由下列所組成之群組中之一或多者：亞硫醯氯、四乙二醇二甲基醚、乙酸甲酯、乙酸乙酯、γ-丁內酯、ε-己內酯、二丁基醚、四氫呋喃、環己酮、苯、氟苯、碳酸二甲酯、碳酸二乙酯、碳酸甲酯乙酯、碳酸乙酯甲酯、碳酸乙二酯、碳酸丙二酯、乙醇、異丙醇、二甲基甲醯胺、及1,3-二㗁
Figure 108126578-A0304-12-01
。
一次電池可為鋰-硫電池、鋰-亞硫醯氯電池、或燃料電池。
下文茲將以可由具有本發明所屬領域的普通技術之人士容易進行本發明的方式更詳細說明本發明實施例。然而，本發明可以不同形式具體化，且不局限於下述實施例。5. 碳奈米管之製造及評估 1) 碳奈米管之製造 實施例 1-1 ＜ 受支撐之觸媒之製備＞
添加25.68g之Co(NO3 )2 •6H2 O (Co：約88.2 mmol)作為主觸媒前驅物、1.23g之NH4 VO3 (V：約10.5 mmol)及0.76g之(NH4 )6 Mo7 O24 •4H2 O (Mo：約4.3 mmol)作為輔觸媒前驅物、0.61g之檸檬酸、及60 ml之蒸餾水以製備觸媒前驅物溶液。將全部量之觸媒前驅物溶液支撐於20g (約196.15 mmol)之γ-Al2 O3 (產品名：SCCa 5/200，製造商：SASOL)以製備活性載體。該活性載體係於80℃之恆溫浴中攪拌30分鐘以製備老化之活性載體。
然後該老化之活性載體係於120℃及130 mbar下經一級真空乾燥60分鐘。該已經歷一級真空乾燥之活性載體係於200℃及50 mbar下經二級真空乾燥60分鐘。於690℃下對該已經歷二級真空乾燥之活性載體熱處理120分鐘以製備受支撐之觸媒。 ＜碳奈米管之製造＞
將1g之所獲得之受支撐之觸媒安裝於位於流體化床反應器中之具有55 mm內徑的石英管底部。流體化床反應器內部係於氮氣氛中以恆定速率加熱至690℃，然後維持之。於氮氣、氫氣、及乙烯氣係以2:0.5:1之體積比以2 L/min之流速流入其中時，使合成發生60分鐘，從而完成碳奈米管(23.3g)之製造。實施例 1-2
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(19.1g)，但添加25.68g之Co(NO3 )2 .6H2 O (Co：約88.2 mmol)作為主觸媒前驅物、0.79g之NH4 VO3 (V：約6.8 mmol)及1.14g之(NH4 )6 Mo7 O24 •4H2 O (Mo：約6.5 mmol)作為輔觸媒前驅物、0.58g之檸檬酸、及60 ml之蒸餾水，以製備觸媒前驅物溶液。實施例 1-3
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(20.4g)，但添加25.68g之Co(NO3 )2 .6H2 O (Co：約88 mmol)作為主觸媒前驅物、0.89g之NH4 VO3 (V：約7.6 mmol)及0.38g之(NH4 )6 Mo7 O24 •4H2 O (Mo：2.2 mmol)作為輔觸媒前驅物、0.38g之檸檬酸、及60 ml之蒸餾水，以製備觸媒前驅物溶液。實施例 1-4
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(28g)，但添加25.68g之Co(NO3 )2 .6H2 O (Co：約88.2 mmol)作為主觸媒前驅物、1.75g之NH4 VO3 (V：約15 mmol)及0.76g之(NH4 )6 Mo7 O24 •4H2 O (Mo：4.3 mmol)作為輔觸媒前驅物、0.76g之檸檬酸、及60 ml之蒸餾水，以製備觸媒前驅物溶液。實施例 1-5
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(18g)，但添加29.30g之Co(NO3 )2 .6H2 O (Co：約100.7 mmol)作為主觸媒前驅物、0.6g之NH4 VO3 (V：約5.1 mmol)及0.95g之(NH4 )6 Mo7 O24 •4H2 O (Mo：約5.4 mmol)作為輔觸媒前驅物、0.45g之檸檬酸、及60 ml之蒸餾水，以製備觸媒前驅物溶液。實施例 1-6
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(14g)，但老化之活性載體係在120℃下經一級環境壓力乾燥60分鐘，以及該已經歷一級環境壓力乾燥之活性載體係在200℃及50 mbar下經二級真空乾燥60分鐘。實施例 1-7 ＜受支撐之觸媒之製備＞
添加29.63g之Co(NO3 )2 •6H2 O (Co：約101.9 mmol)作為主觸媒前驅物、2.38g之NH4 VO3 (V：約20.3 mmol)作為輔觸媒前驅物、1.19g之檸檬酸、及80 ml之蒸餾水以製備觸媒前驅物溶液。將全部量之觸媒前驅物溶液支撐於20g (約196.15 mmol)之γ-Al2 O3 (產品名：SCCa 5/200，製造商：SASOL)以製備活性載體。該活性載體係於80℃之恆溫浴中攪拌30分鐘以老化。
然後該老化之活性載體係於120℃及130 mbar下經一級真空乾燥60分鐘。該已經歷一級真空乾燥之活性載體係於200℃及50 mbar下經二級真空乾燥60分鐘。於690℃下對該已經歷二級真空乾燥之活性載體熱處理120分鐘以製備受支撐之觸媒。 ＜碳奈米管之製造＞
將1g之所獲得之受支撐之觸媒安裝於位於流體化床反應器中之具有55 mm內徑的石英管底部。流體化床反應器內部係於氮氣氛中以恆定速率加熱至690℃，然後維持之。於氮氣、氫氣、及乙烯氣係以2:0.5:1之體積比以2 L/min之流速流入其中時，使合成發生60分鐘，從而完成碳奈米管(27.0g)之製造。比較例 1-1
以與實施例1相同方式製備受支撐之觸媒及製造碳奈米管(21.6g)，但老化之活性載體係在120℃下經一級環境壓力乾燥240分鐘，以及該已經歷一級環境壓力乾燥之活性載體在200℃下經二級環境壓力乾燥360分鐘。比較例 1-2
以與實施例1之相同方式製備受支撐之觸媒及製造碳奈米管(20g)，但老化之活性載體於175℃及10 mbar下經一級真空乾燥1小時，且未對其進行二級真空乾燥。比較例 1-3
以與實施例1之相同方式製備受支撐之觸媒及製造碳奈米管(21.3g)，但老化之活性載體於120℃及150 mbar下經一級真空乾燥120分鐘，且未對其進行二級真空乾燥。比較例 1-4
使用束狀型碳奈米管(產品名：BT1001M，製造商：LG Chem)。
此處，實施例1-1至1-7及比較例1-1至1-3之製造條件係彙總於下表1及2。
Figure 02_image001
2) 用於評估物理性質之實驗例 1-1 ：碳奈米管之物理性質評估
所製造之碳奈米管係針對下列項目進行評估，其結果顯示於下表2。(1) 二次結構形狀 ：使用掃描式電子顯微鏡以10,000x放大倍率觀察(2) 孔徑 (cm3 /g) ：根據ASTM D4641測量。(3) 比表面積 (m2 /g) ：藉由BET法，使用BELSORP-mini II (產品名，製造商：BEL Japan)測量。(4) 體密度 (kg/m3 ) ：根據ASTM B329-06測量(5) 製造產率 ：[(所製造之碳奈米管總重)-(所使用之受支撐之觸媒總重)]/(所使用之受支撐之觸媒總重)(6) 體積電阻係數 (Ω •cm) ：使用可得自N&H Technology GmbH之MCP-PD51製造。具體而言，將0.5g之CNT置入於25℃之具有1 cm直徑的圓柱形樣本槽，然後將壓力依序升高至4 kN (12.73 MPa)、8 kN (25.46 MPa)、12 kN (38.20 MPa)、16 kN (50.93 MPa)、及20 kN (63.66 MPa)，且於壓力為20 kN (63.66 MPa)時CNT之厚度為1.4 mm，以及測量此時之體積電阻係數。 體積電阻係數(Ω•cm)= R(Ω)•RCF•t(cm) R (Ω)= U/I U (V)：電位差 I (A)：電流 RCF：校正因子
同時，圖1為圖示測量體積電阻係數之方法的圖。
圖1顯示套用至體積電阻係數方程式之電位差U及電流I之測量位置。電位差U表示於探針1與4之間測量的電位差，而電流I表示於探針2與3之間測量的電流。此外，t表示置入圓柱形樣本槽之CNT於20 kN (63.66 Mpa)下的厚度。(7) 平均孔徑 (nm) ：N2 吸附及脫附量係使用BELSORP-mini II (產品名，製造商：BEL Japan)及AFSMTM 在液態氮溫度(-196℃)下將相對壓力(P/P0)從0.01變化至0.99時測量，然後藉由以根據壓力之孔徑(dp)的對數值對使用BJH公式於脫附水準時之根據壓力的孔隙體積微分所獲得之值為最大值時的孔徑係測量為平均孔徑。(8) 體積平均粒度 (µm) ：樣本係使用得自Microtrac之Blue wave設備注射，然後以40W之超音波強度處理2分鐘，然後測量體積平均粒度。
Figure 02_image003

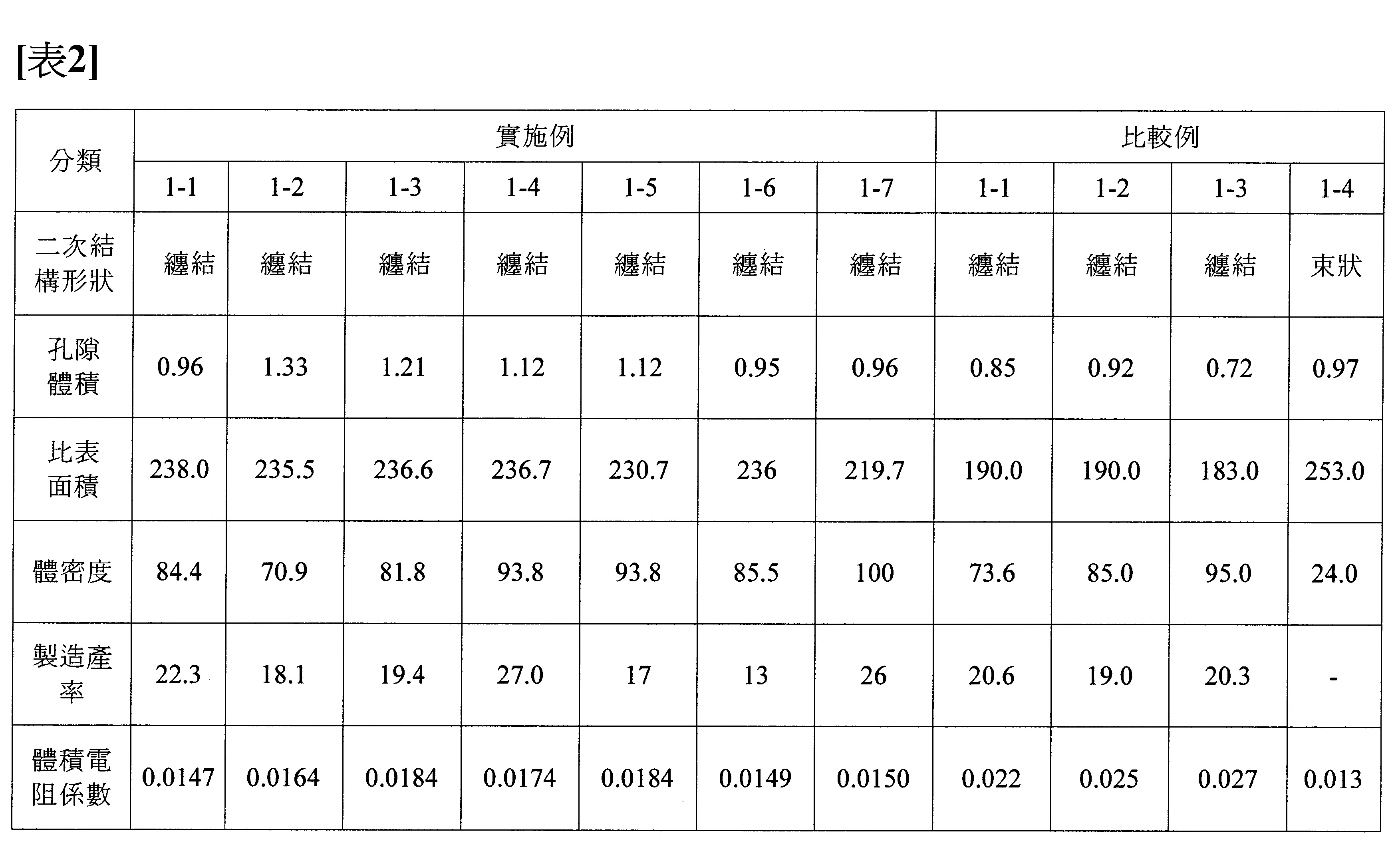

參考表2，實施例1-1至1-7及比較例1-1至1-3之碳奈米管具有纏結型二次結構形狀，因而於球磨處理前/後之孔隙體積之變化微不足道。然而，比較例1-4之碳奈米管具有束狀型二次結構形狀，因而於球磨處理前/後之孔隙體積顯著縮減。6. 使用碳奈米管之一次電池的製造及評估 1) 粉碎之碳奈米管及一次電池 ( 鋰 - 硫電池 ) 之製造 實施例 2-1 至 2-6
實施例1-1至1-6之碳奈米管係在下列條件之下藉由球磨程序粉碎。 球類型：氧化鋯球， 球直徑：3 mm， 球重：1 kg， 球旋轉速度：230 rpm， 球磨時間：15分鐘 添加之碳奈米管量：60g 容器：2L PE瓶
粉碎之碳奈米管與硫係以重量比為1:2藉由球磨方式予以混合，然後於80℃之溫度下熱處理以製備碳奈米管-硫複合物。作為黏合劑之苯乙烯-丁二烯橡膠(SBR)、作為傳導材料之碳黑、及碳奈米管-硫複合物係以重量比為5:20:75予以混合以製造正極。使用鋰金屬薄膜作為負極，將電解液注入聚乙烯隔板，從而完成硬幣型電池(coin cell-type)一次電池之製造。此時，電解液係藉由將0.1M之雙-三氟甲烷磺醯亞胺鋰(LiTFSI)溶解於由四乙二醇二甲基醚(TEGDME)/二㗁
Figure 108126578-A0304-12-01
(DOL)/二甲基醚(DME) (體積比=1:1:1)組成之有機溶劑中所製備，並施加至實施例1-1至1-6之碳奈米管，從而完成實施例2-1至2-6之個別一次電池的製造以供評估。實施例 2-7
實施例1-7之碳奈米管係在下列條件下藉由球磨程序粉碎。 球類型：氧化鋯球， 球直徑：3 mm， 球重：1 kg， 球旋轉速度：230 rpm， 球磨時間：5分鐘 添加之碳奈米管量：60g 容器：2L PE瓶 一次電池係以與實施例2-1相同方式製造。實施例 2-8
實施例1-7之碳奈米管係在下列條件下藉由球磨程序粉碎。 球類型：氧化鋯球， 球直徑：3 mm， 球重：1 kg， 球旋轉速度：230 rpm， 球磨時間：15分鐘 添加之碳奈米管量：60g 容器：2L PE瓶 一次電池係以與實施例2-1相同方式製造。比較例 2-1 至 2-4
粉碎之碳奈米管及一次電池係以與實施例2-1相同方式，使用比較例1-1至1-4之碳奈米管製造。2) 物理性質之評估 實驗例 2-1 ：粉碎之碳奈米管及一次電池 ( 鋰 - 硫電池 ) 之物理性質評估

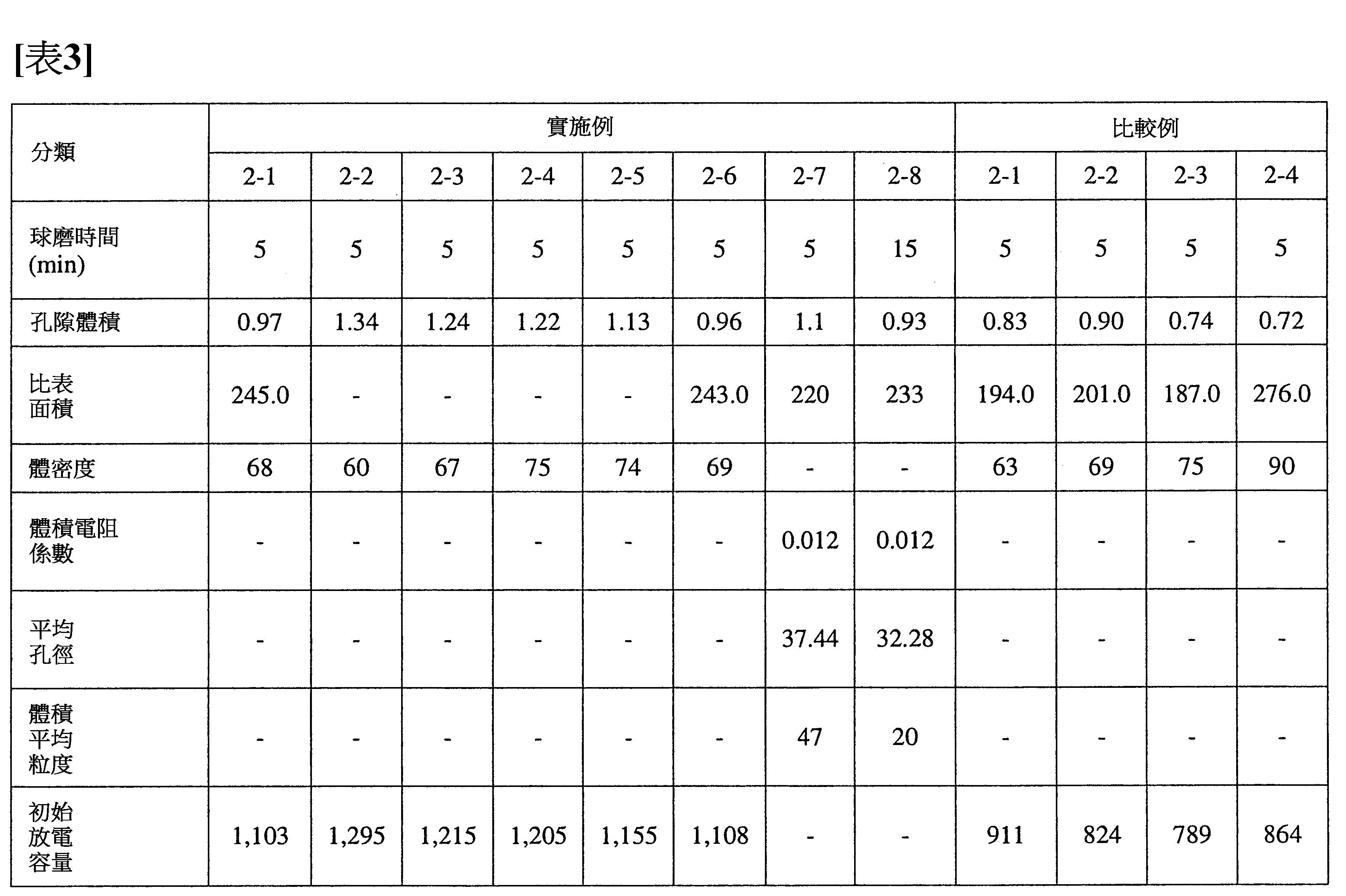

實施例2-1至2-8及比較例2-1至2-4之粉碎之碳奈米管的物理性質係使用與實驗例1-1相同方法評估，而作為一次電池之各鋰-硫電池的初始放電容量係在下列條件之下測量且其結果係示於下表3。(1) 初始放電容量 (mAh/g) ：放電實驗係於在1.5 V至2.8 V之電壓範圍於0.1 C之條件下進行，且測量於1.5 V之放電容量。
Figure 02_image005
參考表3，應用於實施例2-1至2-8及比較例2-1至2-3之碳奈米管具有纏結型二次結構形狀，因而於球磨處理前/後之孔隙體積之變化微不足道。然而，應用於比較例2-4之碳奈米管具有束狀型二次結構形狀，因而於球磨處理前/後之孔隙體積顯著縮減。實施例2-1至2-6之一次電池使用具有0.94 cm3 /g或更大之孔隙體積的碳奈米管作為正極，因而該等正極具有優異的攜帶能力。因此，該等正極能充分攜帶硫，因而一次電池展現提高之初始放電容量。
此外，比較實施例2-1至2-6之一次電池的結果確認於球磨處理後之碳奈米管的孔隙體積愈大，則一次電池之初始放電容量愈高。
比較其中碳奈米管之孔隙體積和體密度彼此相同之實施例2-4及2-5的情況，比表面積愈大，則體積電阻係數愈低，以及孔隙體積於球磨處理後進一步增大且一次電池展現提高之初始放電容量。從該等結果確認碳奈米管之比表面積亦影響一次電池之初始放電容量。
同時，比較例2-1至2-3之一次電池使用具有小於0.94 cm3 /g之孔隙體積的碳奈米管作為正極，因而該等正極展現不良攜帶能力。因此，該等正極無法充分攜帶硫，因而一次電池展現低初始放電容量。亦確認，不像實施例之一次電池，在比較例2-1至2-3之一次電池中，於球磨處理後之碳奈米管之孔隙體積對一次電池之初始放電容量無重大影響。
雖然比較例2-4之一次電池使用具有與實施例相等的孔隙體積之碳奈米管作為正極，但該等碳奈米管具有束狀型二次結構形狀，因而孔隙體積因球磨處理而顯著縮減。因此，當該正極應用於鋰-硫電池時，無法充分攜帶硫，因而該鋰-硫電池之初始放電容量會顯著降低。7. 用於一次電池的正極之製造及評估 1) 正極及一次電池 ( 鋰 - 亞硫醯氯電池 ) 之製造 實施例 3-1 至 3-7 以及比較例 3-1 及 3-2 ＜正極之製造＞

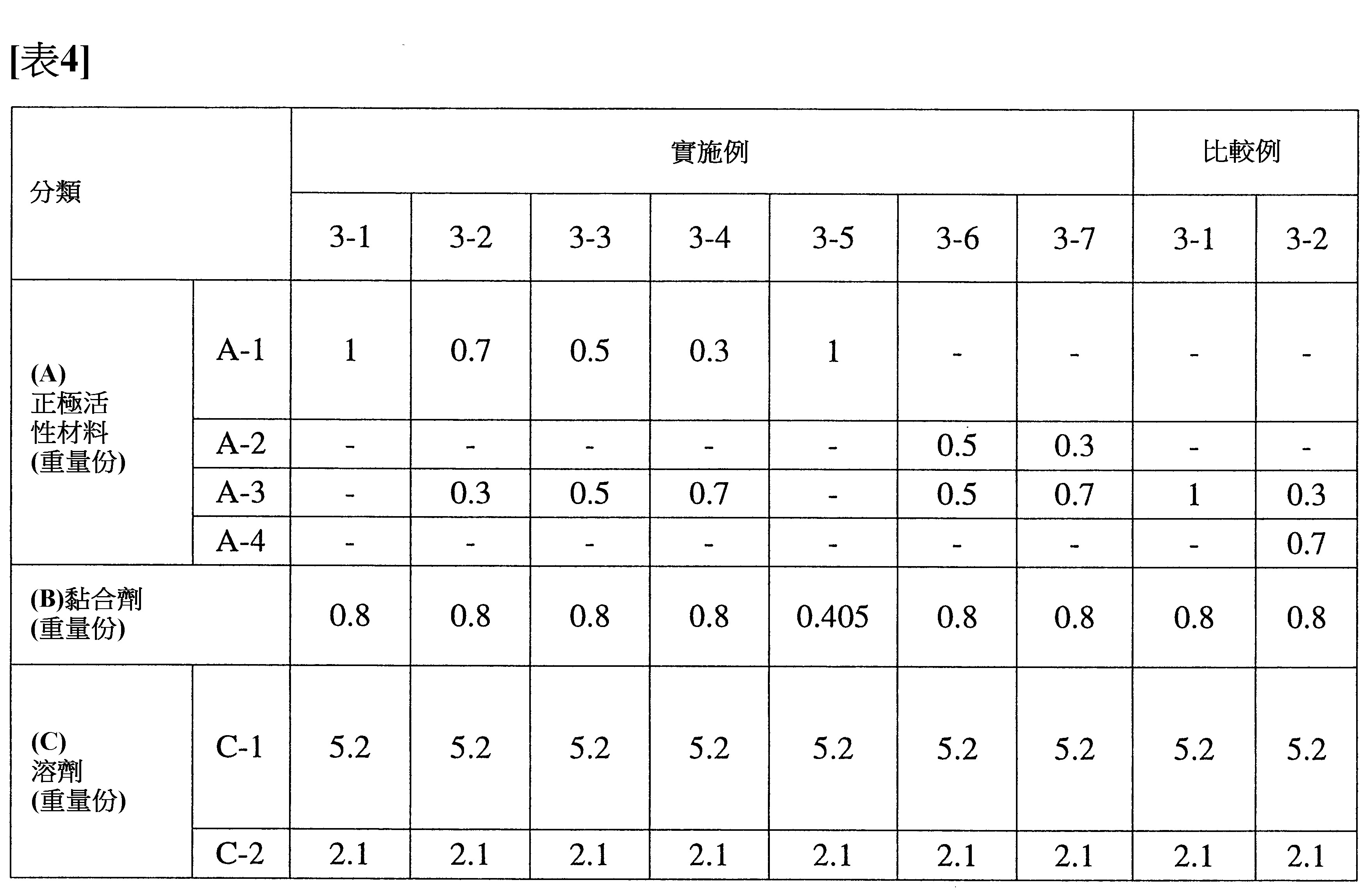

正極活性材料、黏合劑、及溶劑係如下表4所示之組分及用量條件下混合及攪拌以製備正極組成物。將所製備之正極組成物塗布至膨脹之鎳(expanded nickel)基板，然後於120℃及100 mbar下真空乾燥240分鐘，從而完成具有厚度0.8 mm之正極的製造。 ＜一次電池之製造＞
使用實施例及比較例之各正極、作為負極之鋰金屬薄膜、及藉由將LiAlCl4 鹽溶解於SOCl2 溶劑中所製備之(1.25M)電解液以製造捲繞型電池。
Figure 02_image007
(A-1)實施例2-7之粉碎之碳奈米管 (A-2)實施例2-8之粉碎之碳奈米管 (A-3)乙炔黑(AB)：可得自Denka之SB50L (A-4) Ketjen黑(KB)：可得自LION之EC3001J (B) PTFE-D，可得自DAIKIN (聚四氟乙烯，PTFE) (C-1)異丙醇(IPA) (C-2)水2) 正極組成物、正極、及一次電池 ( 鋰 - 亞硫醯氯電池 ) 之評估 實驗例 3-1

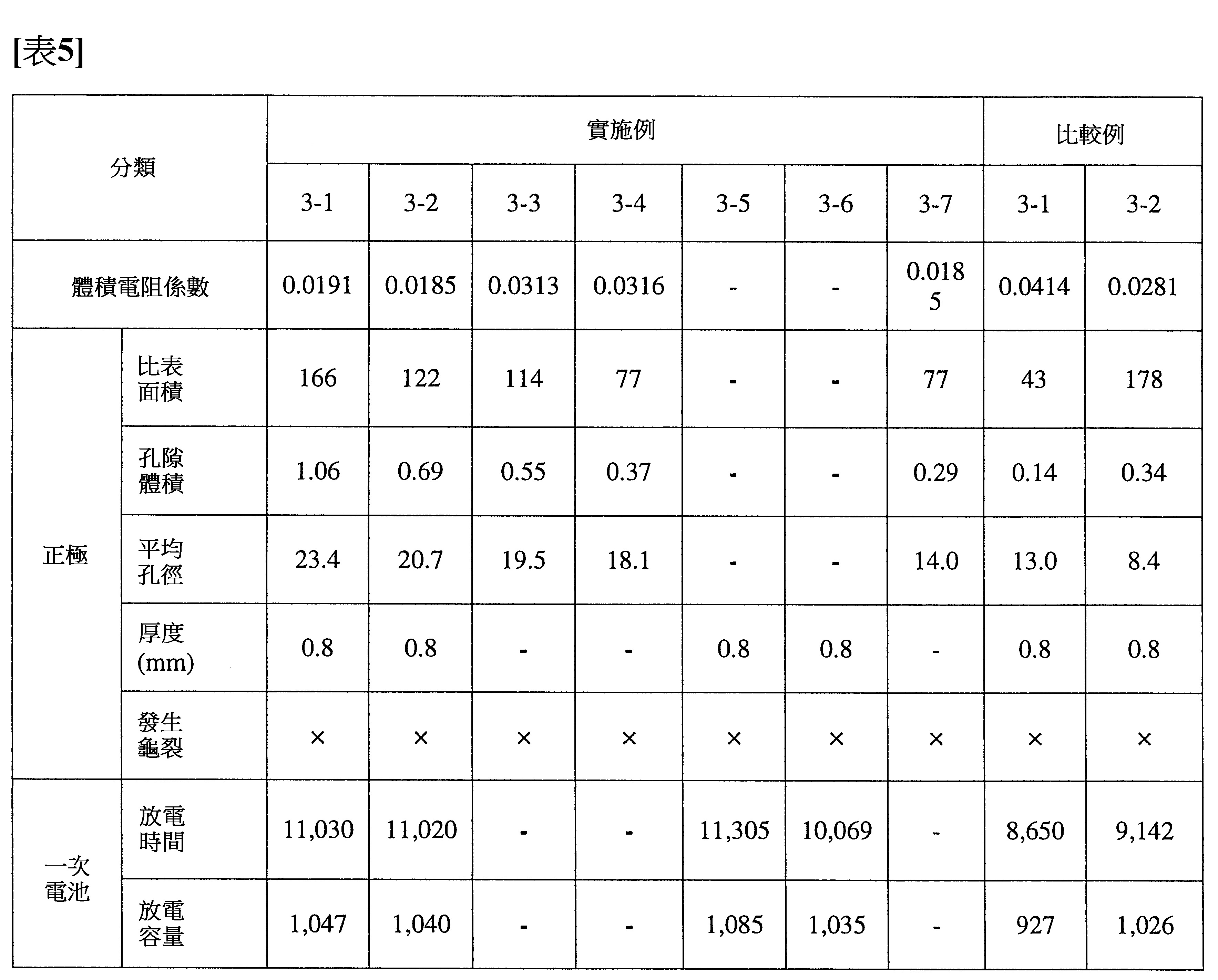

根據實施例及比較例之正極組成物、正極、及一次電池的物理性質係使用以下所述方法測量，且其結果係示於下表5。(1) 體積電阻係數 (Ω •cm) ：使用可得自N&H Technology GmbH之MCP-PD51測量。具體而言，將0.4g之各正極組成物置入於25℃之具有1 cm直徑的圓柱形樣本槽，然後將壓力依序升高至4 kN (12.73 MPa)、8 kN (25.46 MPa)、12 kN (38.20 MPa)、16 kN (50.93 MPa)、及20 kN (63.66 MPa)，且於壓力為20 kN (63.66 MPa)時正極組成物之厚度為0.1 cm，並測量此時之電位差、電流、及電阻，然後套用至方程式以獲得體積電阻係數。此外，使用趨勢線計算於1 g/cc密度之體積電阻係數。(2) 比表面積 (m2 /g) ：以與實驗例1-1中之相同方式測量。(3) 孔隙體積 (cm3 /g) ：以與實驗例1-1中之相同方式測量。(4) 平均孔徑 (nm) ：以與實驗例1-1中之相同方式測量。(5) 厚度 (mm) ：使用游標卡尺測量(6) 是否形成龜裂 ：使用光學顯微鏡對各正極表面拍照。 ×：無龜裂，○：形成龜裂(7) 放電時間 (sec) ：電流密度條件如下：於30秒之初始休息期間之後(於1A達30秒→30秒休息期間→於0.25A達600秒→30秒休息期間→於0.6A達300秒)，且重複該過程以進行放電實驗直到最終電壓(2.0V)，從而測量放電時間。(8) 放電容量 (mAh/g) ：放電實驗係對各一次電池以0.6A之電流密度及恆定電流進行直到最終電壓(2.0V)，從而測量放電容量。
Figure 02_image009
參考表5，實施例3-1至3-7之用於一次電池的正極具有比起比較例3-1及3-2之用於一次電池之正極更大之孔隙體積及更大之平均孔徑，因而該等正極之攜帶硫的能力優異。從該等結果確認實施例之一次電池展現顯著增進之放電時間及放電容量。
同時，比較例3-1之用於一次電池的正極具有小孔隙體積，因而其攜帶硫的能力不佳。因此，該正極無法充分攜帶硫，因而該一次電池展現低放電容量及短放電時間。
此外，比較例3-2之用於一次電池的正極儘管具有適當孔隙體積，但具有小平均孔徑，因而其攜帶硫的能力不佳。因此，由於該正極無法充分攜帶硫，該一次電池展現低放電容量及短放電時間。
1、2、3、4:探針 I:電流 U:電位差 t:置入圓柱形樣本槽之CNT於20 kN (63.66 Mpa)下的厚度
圖1為圖示測量體積電阻係數之方法的圖。
1、2、3、4:探針
I:電流
U:電位差
t:置入圓柱形樣本槽之CNT於20kN(63.66Mpa)下的厚度

Claims (19)

  1. 一種碳奈米管，其具有0.94 cm3 /g或更大之孔隙體積且為纏結型。
  2. 如申請專利範圍第1項之碳奈米管，其中，該碳奈米管具有0.95 cm3 /g或更大之孔隙體積。
  3. 如申請專利範圍第1項之碳奈米管，其中，該碳奈米管在25℃之溫度及20 kN之壓力下具有0.0187 Ω•cm或更低之體積電阻係數。
  4. 如申請專利範圍第1項之碳奈米管，其中，該碳奈米管具有200 m2 /g至300 m2 /g之比表面積。
  5. 一種製造碳奈米管之方法，該方法包含： 使包含主觸媒前驅物及輔觸媒前驅物之混合物支撐於γ-Al2 O3 上以製備活性載體； 經由包含真空乾燥之多階段乾燥來乾燥該活性載體； 熱處理該經乾燥活性載體以製備受支撐之觸媒；以及 在該受支撐之觸媒存在下製造碳奈米管。
  6. 如申請專利範圍第5項之方法，其中，該多階段乾燥包含環境壓力乾燥及真空乾燥。
  7. 如申請專利範圍第6項之方法，其中，該環境壓力乾燥係於在80℃至160℃之範圍的溫度進行。
  8. 如申請專利範圍第6項之方法，其中，該真空乾燥係於在80℃至300℃之範圍的溫度及在1 mbar至200 mbar之範圍的壓力進行。
  9. 如申請專利範圍第5項之方法，其中，該多階段乾燥包含一級真空乾燥及二級真空乾燥，其中該一級真空乾燥係於第一溫度進行而該二級真空乾燥係於高於該第一溫度之第二溫度進行。
  10. 如申請專利範圍第9項之方法，其中，該第一溫度係在80℃至160℃之範圍，而該第二溫度係在175℃至300℃之範圍。
  11. 如申請專利範圍第5項之方法，其中，輔觸媒包含選自由釩及鉬所組成之群組中之一或多者。
  12. 如申請專利範圍第11項之方法，其中該混合物包含該輔觸媒前驅物以使釩與鉬之總和對釩之莫耳比在1:0.45至1:0.95之範圍。
  13. 一種用於一次電池之正極，該正極包含： 正極活性材料，其包含具有0.94 cm3 /g或更大之孔隙體積且為纏結型之碳奈米管；以及 黏合劑。
  14. 如申請專利範圍第13項之正極，其中，該用於一次電池之正極具有0.25 cm3 /g或更大之孔隙體積以及13.5 nm或更大之平均孔徑。
  15. 如申請專利範圍第13項之正極，其中，該用於一次電池之正極具有60 m2 /g至200 m2 /g之比表面積。
  16. 如申請專利範圍第13項之正極，其中，該碳奈米管具有0.95 cm3 /g或更大之孔隙體積。
  17. 如申請專利範圍第13項之正極，其中，該碳奈米管在25℃之溫度及20 kN之壓力下具有0.0187 Ω•cm或更低之體積電阻係數。
  18. 如申請專利範圍第13項之正極，其中，該碳奈米管具有200 m2 /g至300 m2 /g之比表面積。
  19. 一種一次電池，其包含如申請專利範圍第13項之正極。
TW108126578A 2018-07-27 2019-07-26 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極 TWI887205B (zh)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR10-2018-0088010 2018-07-27
KR20180088010 2018-07-27

Publications (2)

Publication Number Publication Date
TW202012308A true TW202012308A (zh) 2020-04-01
TWI887205B TWI887205B (zh) 2025-06-21

Family

ID=69182328

Family Applications (1)

Application Number Title Priority Date Filing Date
TW108126578A TWI887205B (zh) 2018-07-27 2019-07-26 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極

Country Status (7)

Country Link
US (1) US11511994B2 (zh)
EP (1) EP3831773B1 (zh)
JP (1) JP7086419B2 (zh)
KR (1) KR102407566B1 (zh)
CN (1) CN112203977B (zh)
TW (1) TWI887205B (zh)
WO (1) WO2020022822A1 (zh)

Families Citing this family (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA3009630C (en) 2015-12-16 2023-08-01 Amastan Technologies Llc Spheroidal dehydrogenated metals and metal alloy particles
US10987735B2 (en) 2015-12-16 2021-04-27 6K Inc. Spheroidal titanium metallic powders with custom microstructures
CN112654444A (zh) 2018-06-19 2021-04-13 6K有限公司 由原材料制造球化粉末的方法
TWI887205B (zh) 2018-07-27 2025-06-21 南韓商Ｌｇ化學股份有限公司 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極
SG11202111576QA (en) 2019-04-30 2021-11-29 6K Inc Mechanically alloyed powder feedstock
CN114641462A (zh) 2019-11-18 2022-06-17 6K有限公司 用于球形粉末的独特原料及制造方法
US11590568B2 (en) 2019-12-19 2023-02-28 6K Inc. Process for producing spheroidized powder from feedstock materials
EP3915676A1 (en) * 2020-05-29 2021-12-01 Nanocyl Improved catalyst for mwcnt production
CA3180426A1 (en) 2020-06-25 2021-12-30 Richard K. Holman Microcomposite alloy structure
AU2021349358A1 (en) 2020-09-24 2023-02-09 6K Inc. Systems, devices, and methods for starting plasma
CA3196653A1 (en) 2020-10-30 2022-05-05 Sunil Bhalchandra BADWE Systems and methods for synthesis of spheroidized metal powders
AU2022206483A1 (en) 2021-01-11 2023-08-31 6K Inc. Methods and systems for reclamation of li-ion cathode materials using microwave plasma processing
WO2022212291A1 (en) 2021-03-31 2022-10-06 6K Inc. Systems and methods for additive manufacturing of metal nitride ceramics
KR102584287B1 (ko) * 2021-10-12 2023-10-05 금호석유화학 주식회사 탄소나노튜브 제조용 촉매 및 이를 이용하여 제조한 탄소나노튜브 집합체
KR102622430B1 (ko) * 2021-10-12 2024-01-09 금호석유화학 주식회사 탄소나노튜브 제조용 촉매 및 탄소나노튜브의 제조방법
CN116997413A (zh) * 2021-10-29 2023-11-03 株式会社Lg化学 碳纳米管制造用催化剂的制备方法
WO2023229928A1 (en) 2022-05-23 2023-11-30 6K Inc. Microwave plasma apparatus and methods for processing materials using an interior liner
US12040162B2 (en) 2022-06-09 2024-07-16 6K Inc. Plasma apparatus and methods for processing feed material utilizing an upstream swirl module and composite gas flows
WO2024044498A1 (en) 2022-08-25 2024-02-29 6K Inc. Plasma apparatus and methods for processing feed material utilizing a powder ingress preventor (pip)
US20250196103A1 (en) 2022-12-05 2025-06-19 Lg Chem, Ltd. Carried catalyst for manufacturing entangled type carbon nanotubes and manufacturing method for entangled type carbon nanotubes using the same
US12195338B2 (en) 2022-12-15 2025-01-14 6K Inc. Systems, methods, and device for pyrolysis of methane in a microwave plasma for hydrogen and structured carbon powder production
JP7537043B1 (ja) 2024-03-29 2024-08-20 住友化学株式会社 カーボンナノチューブ集合体、カーボンナノチューブ分散液、導電材料、電極、二次電池、平面状集合体、フィルター、電磁波シールド及び極端紫外線用ペリクル
JP7528392B1 (ja) * 2024-03-29 2024-08-05 住友化学株式会社 カーボンナノチューブ集合体、カーボンナノチューブ分散液、導電材料、電極、二次電池、平面状集合体、フィルター、電磁波シールド及び極端紫外線用ペリクル
WO2026049546A1 (ko) * 2024-09-02 2026-03-05 주식회사 엘지화학 탄소나노튜브 및 이의 제조 방법
WO2026071706A1 (ko) * 2024-09-25 2026-04-02 주식회사 엘지화학 탄소나노튜브 및 이의 제조방법
JP7792040B1 (ja) * 2025-03-27 2025-12-24 住友化学株式会社 カーボンナノチューブ集合体、導電材料、電極、二次電池、平面状集合体、フィルター、電磁波シールド及び極端紫外線用ペリクル、並びに、測定方法

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7816709B2 (en) * 1999-06-02 2010-10-19 The Board Of Regents Of The University Of Oklahoma Single-walled carbon nanotube-ceramic composites and methods of use
US6333016B1 (en) * 1999-06-02 2001-12-25 The Board Of Regents Of The University Of Oklahoma Method of producing carbon nanotubes
KR101002059B1 (ko) * 2001-11-28 2010-12-17 도레이 카부시키가이샤 중공상(狀) 나노파이버 및 그 제조법
US8926933B2 (en) * 2004-11-09 2015-01-06 The Board Of Regents Of The University Of Texas System Fabrication of twisted and non-twisted nanofiber yarns
CA2613203C (en) * 2005-06-28 2013-08-13 The Board Of Regents Of The University Of Oklahoma Methods for growing and harvesting carbon nanotubes
JP2009078235A (ja) 2007-09-26 2009-04-16 Toray Ind Inc カーボンナノチューブ合成用触媒体の製造方法
EP2404873A4 (en) * 2009-03-04 2016-04-06 Toray Industries COMPOSITION WITH CARBON NANOTONES, CATALYST FOR THE PRODUCTION OF CARBON CANNULARS AND AQUEOUS DISPERSION OF CARBON NANOTONES
KR101082590B1 (ko) 2009-10-23 2011-11-10 인하대학교 산학협력단 수소저장용 탄소나노튜브의 제조방법
CN102717537B (zh) * 2011-03-29 2015-03-11 清华大学 石墨烯-碳纳米管复合膜结构
JP2013108201A (ja) 2011-10-27 2013-06-06 Showa Denko Kk 炭素繊維の製造方法
KR101484363B1 (ko) * 2012-01-10 2015-01-19 주식회사 엘지화학 카본나노튜브용 균질 담지 촉매의 제조방법 및 이에 사용되는 장치
KR101431953B1 (ko) 2012-01-11 2014-08-19 주식회사 엘지화학 카본나노튜브용 균질 담지 촉매의 제조방법
KR101605621B1 (ko) * 2013-07-10 2016-03-22 주식회사 엘지화학 담지 촉매 및 이를 이용하여 제조된 탄소나노튜브
KR101620194B1 (ko) 2013-09-30 2016-05-12 주식회사 엘지화학 탄소나노튜브 집합체의 벌크 밀도 조절 방법
WO2015047042A1 (ko) * 2013-09-30 2015-04-02 주식회사 엘지화학 높은 비표면적을 갖는 탄소나노튜브 및 그 제조 방법
KR101508101B1 (ko) 2013-09-30 2015-04-07 주식회사 엘지화학 높은 비표면적을 갖는 탄소나노튜브 및 그 제조 방법
WO2015056925A1 (ko) 2013-10-18 2015-04-23 주식회사 엘지화학 탄소나노튜브 응집체를 포함하는 탄소나노튜브-황 복합체 및 그의 제조방법
KR101525879B1 (ko) * 2014-01-17 2015-06-03 비나텍주식회사 복합 전기 에너지 저장 장치
TWI704249B (zh) * 2014-11-21 2020-09-11 日商琳得科股份有限公司 碳奈米管薄片的製造方法、碳奈米管薄片及碳奈米管薄片層合體
KR101735180B1 (ko) 2015-04-21 2017-05-12 주식회사 엘지화학 고직경 저밀도 카본나노튜브 및 그 제조방법
KR101923466B1 (ko) * 2015-09-10 2018-11-30 주식회사 엘지화학 이차전지용 도전재 및 이를 포함하는 이차전지
KR101997054B1 (ko) 2015-09-25 2019-07-05 주식회사 엘지화학 탄소 나노튜브 분산액 및 이의 제조방법
KR102101006B1 (ko) * 2015-12-10 2020-04-14 주식회사 엘지화학 이차전지용 양극 및 이를 포함하는 이차전지
KR102166020B1 (ko) * 2017-06-08 2020-10-15 주식회사 엘지화학 분산성이 우수한 복합 도전재, 이를 사용한 리튬 이차전지의 전극 형성용 슬러리 및 리튬 이차전지
TWI887205B (zh) 2018-07-27 2025-06-21 南韓商Ｌｇ化學股份有限公司 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極

Also Published As

Publication number Publication date
CN112203977A (zh) 2021-01-08
KR102407566B1 (ko) 2022-06-13
EP3831773B1 (en) 2023-12-06
KR20200012789A (ko) 2020-02-05
WO2020022822A1 (ko) 2020-01-30
EP3831773A1 (en) 2021-06-09
JP7086419B2 (ja) 2022-06-20
US11511994B2 (en) 2022-11-29
EP3831773A4 (en) 2022-01-19
TWI887205B (zh) 2025-06-21
JP2021527611A (ja) 2021-10-14
US20210139331A1 (en) 2021-05-13
CN112203977B (zh) 2023-09-05

Similar Documents

Publication Publication Date Title
TWI887205B (zh) 碳奈米管、其製備方法、以及含有該碳奈米管之用於一次電池的正極
CN107851801B (zh) 导电材料分散液和使用其制造的锂二次电池
CN107851800B (zh) 导电材料分散液和使用其制造的锂二次电池
CN108140841B (zh) 导电材料分散液和使用其制造的二次电池
US10665890B2 (en) Conductive material for secondary battery, and secondary battery containing same
KR102124946B1 (ko) 리튬 이차전지용 전극 및 이를 포함하는 리튬 이차전지
CN107925056B (zh) 二次电池用正极和包含其的二次电池
JP2017206412A (ja) カーボンナノチューブ分散液
CN113574013B (zh) 碳纳米管以及包括所述碳纳米管的电极和二次电池
