RU2182141C2

RU2182141C2 - Composition for manufacture of light-concrete articles

Info

Publication number: RU2182141C2
Application number: RU2000106809A
Authority: RU
Inventors: М.А. Садович; И.В. Большедворова
Original assignee: Братский государственный технический университет
Priority date: 2000-03-20
Filing date: 2000-03-20
Publication date: 2002-05-10

Abstract

FIELD: manufacture of building materials. SUBSTANCE: proposed composition includes cement, sand, expanded granules of foam polystyrene and water; it also contains complex additive consisting of 0.015 wt-% of sulfate soap and 0.15 wt-% of commercial lignoulfonate in terms of mass of composition at the following ratio of components, mass-%: cement, 50 to 51; sand, 30 to 31; expanded granules of foam polystyrene, 2.1 to 2.2; above-mentioned additive, 0.165 and water being remainder. EFFECT: enhanced adhesion of granules to binder; plasticization of concrete mix; reduced density of finished articles. 3 tbl

Description

Предлагаемая композиция относится к составу легкобетонной смеси и может быть использована для производства легких бетонов. The proposed composition relates to the composition of light concrete mix and can be used for the production of light concrete.

Известна сырьевая смесь для изготовления легкого бетона, включающая вяжущее, крупный и мелкий пористые шлаковые заполнители, порообразователь и воду, а в качестве порообразователя содержит пенополистирол фракции ≤0,4 мм, полученный обработкой сопутствующего пылевидного продукта полистирола, вспененного в кипящем 5%-ном водном растворе лигносульфоната технического при следующем соотношении компонентов, маc.%: шлакопортландцемент 11,4-12,4; крупный пористый шлаковый заполнитель шлакопемзовый щебень фракции 5-20 мм 51,6-51,7; мелкий пористый шлаковый заполнитель шлакопемзовый песок фракции ≤5 мм 20,7-22,7; полистирол фракции ≤0,4 мм, полученный обработкой сопутствующего пылевидного продукта полистирола предвспененного в кипящем 5%-ном растворе лигносульфоната технического 4,1-6,2; вода остальное. [Авторское свидетельство СССР 1636386, 5 С 04 В 28/08, 1991]. A known raw material mixture for the manufacture of lightweight concrete, including binder, coarse and fine porous slag aggregates, a blowing agent and water, and as a blowing agent contains polystyrene fraction ≤0.4 mm, obtained by processing an accompanying dusty product polystyrene foamed in boiling 5% aqueous technical lignosulfonate solution in the following ratio of components, wt.%: slag Portland cement 11.4-12.4; large porous slag aggregate slag pumice gravel fraction 5-20 mm 51.6-51.7; fine porous slag aggregate slag pumice sand fraction ≤5 mm 20.7-22.7; polystyrene fraction ≤0.4 mm, obtained by processing the accompanying dusty product of polystyrene pre-foamed in a boiling 5% solution of technical lignosulfonate technical 4.1-6.2; water the rest. [USSR Author's Certificate 1636386, 5 C 04 V 28/08, 1991].

Недостатком этой смеси является недостаточно высокая прочность готовых изделий, высокая плотность бетона, низкая адгезия гранул заполнителя к связующему. The disadvantage of this mixture is the insufficiently high strength of the finished products, high density of concrete, low adhesion of the aggregate granules to the binder.

Технический результат изобретения - повышение адгезии гранул к связующему, пластификация бетонной смеси, повышение прочности и снижение плотности готовых изделий. The technical result of the invention is an increase in the adhesion of granules to a binder, plasticization of a concrete mixture, an increase in strength and a decrease in the density of finished products.

Достигается технический результат тем, что композиция, включающая цемент, песок, вспученные гранулы пенополистирола и воду, дополнительно содержит комплексную поверхностно-активную добавку, состоящую из сульфатного мыла СМ и лигносульфоната технического ЛСТ при следующем соотношении компонентов, вес.%:
Цемент - 50-51
Песок - 30-31
Вспученные гранулы пенополистирола - 2,1-2,2
Комплексная добавка СМ+ЛСТ - 0,165
Вода - Остальное
Композицию готовят следующим образом. В бетоносмесителе производится предварительное перемешивание связующего и песка в течение 2 мин, затем добавляются вспученные гранулы пенополистирола и вода с комплексной добавкой, после чего производится окончательное перемешивание в течение 5 мин. Добавка вводится в смесь вместе с водой затворения.The technical result is achieved in that the composition, including cement, sand, expanded polystyrene foam granules and water, additionally contains a complex surfactant additive consisting of CM sulfate soap and technical LST lignosulfonate in the following ratio, wt.%:
Cement - 50-51
Sand - 30-31
Expanded polystyrene foam granules - 2.1-2.2
Complex additive CM + LST - 0.165
Water - Else
The composition is prepared as follows. In a concrete mixer, the binder and sand are pre-mixed for 2 minutes, then expanded polystyrene granules and water with a complex additive are added, after which the final mixing is performed for 5 minutes. The additive is introduced into the mixture with mixing water.

Вспученные гранулы пенополистирола имеют объемную массу 20-22 кг/м³ и диаметр 2-10 мм.Expanded polystyrene foam granules have a bulk density of 20-22 kg / m ³ and a diameter of 2-10 mm.

Составы композиции приведены в табл.1, а их свойства - в табл.2. The compositions are given in table 1, and their properties are shown in table 2.

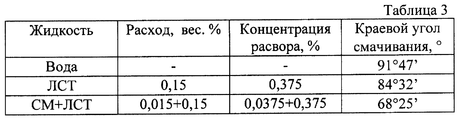

Эффект увеличения адгезии гранул заполнителя к связующему при введении комплексной поверхностно-активной добавки СМ+ЛСТ, снижающей краевой угол смачивания поверхности зерен пенополистирола, подтверждается результатами испытаний, приведенными в табл.3. The effect of increasing the adhesion of aggregate granules to a binder with the introduction of the complex surface-active additive CM + LST, which reduces the wetting angle of the surface of polystyrene grains, is confirmed by the test results shown in Table 3.

Предложенный состав отличается от известного более высокой адгезией к поверхности гранул пенополистирола, высокой пластификацией бетонной смеси. Снижение плотности бетона в среднем в 1,3 раза по сравнению с известной достигается за счет воздухововлечения. Повышение прочности является следствием улучшения адгезии гранул к связующему и высокоэффективной пластификации бетонной смеси. The proposed composition differs from the known higher adhesion to the surface of the granules of expanded polystyrene, high plasticization of the concrete mixture. A decrease in concrete density by an average of 1.3 times compared to the known one is achieved due to air entrainment. The increase in strength is the result of improved adhesion of the granules to the binder and highly effective plasticization of the concrete mixture.

Предлагаемая композиция имеет прочность на сжатие в среднем в 1,1 раза выше по сравнению с известной. The proposed composition has a compressive strength of an average of 1.1 times higher compared to the known.

Образцы готовятся по указанной технологии, твердение происходит при температуре 18-20^oС и влажности воздуха 60-80%.Samples are prepared according to the specified technology, hardening occurs at a temperature of 18-20 ^o C and humidity 60-80%.

Claims

Composition for the manufacture of lightweight concrete products, including cement, sand, expanded polystyrene granules and water, characterized in that it contains a complex additive consisting of 0.015 weight. % sulfate soap and 0.15 weight. % technical lignosulfonate, calculated on the weight of the composition in the following ratio of components, weight. %:
Cement - 50-51
Sand - 30-31
Expanded polystyrene foam granules - 2.1-2.2
The specified complex additive is 0.165
Water - Else
