RU2054100C1

RU2054100C1 - Керамический камень для армокаменных перекрытий

Info

Publication number: RU2054100C1
Authority: RU
Inventors: Семен Иосифович Киселев
Original assignee: Семен Иосифович Киселев
Priority date: 1990-01-03
Filing date: 1990-01-03
Publication date: 1996-02-10

Abstract

Изобретение относится к строительству и может быть наиболее эффективно использовано при устройстве армокаменных перекрытий при изготовлении балок, а также в стенах и декоративных оградах. Цель изобретения - эффективное использование арматуры, простота размещения арматуры и заливки ее раствором, возможность применения в качестве элементов стен и декоративных оград. Керамический камень для армокаменных перекрытий в форме четырехгранной прямой призмы с прямоугольным основанием имеет отверстия, ориентированные вдоль боковых граней, и расположенный на одной из боковых граней по всей длине ребра призмы треугольный выступ с боковыми прямоугольными гранями перпендикулярными основанию призмы, одна из которых с боковой гранью призмы образует выемку. 10 ил.

Description

Изобретение относится к строительству и может быть использовано при устройстве армокаменных перекрытий и балок в качестве основного конструктивного элемента, а также как элемент ограждения.

Известен керамический камень с пустотами типа "Стандарт".

При устройстве армокаменных перекрытий из этих камней необходимо нанизывать камни на арматурный стержень [1]
Недостаток этого камня усложнение изготовления перекрытий и увеличение трудоемкости.

Наиболее близким аналогом изобретения является керамический камень в форме четыpехгpанной призмы с ориентированными вдоль ее граней и симметрично расположенными пустотами и с треугольным выступом на боковой грани, нижняя грань которого расположена в одной плоскости с нижней гранью камня [2]
Недостаток этого камня удаленное от нижней грани камня расположение арматуры, укладываемой в продольных швах между боковыми гранями камней.

Цель изобретения эффективное использование арматуры, простота размещения арматуры и заливки ее раствором, возможность применения в качестве элементов стен и декоративных оград.

Это достигается тем, что на нижней и боковой гранях выступа образована продольная выемка для размещения арматуры.

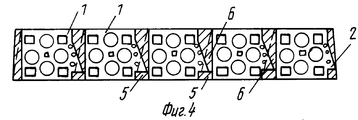

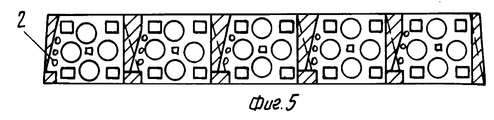

На фиг. 1 изображен общий вид камня основного назначения; на фиг. 2 общий вид камня, укороченного, для ограждения; на фиг. 3 расположение камней в перекрытии, план; на фиг. 4, 5 расположение камней в перекрытии, поперечный разрез; на фиг. 6 фрагмент общего вида панели перекрытия; на фиг. 7 вариант использования камней в каменных оградах; на фиг. 8 сборная балка, поперечный разрез; на фиг. 9 сборно-монолитная балка, поперечный разрез; на фиг. 10 фрагмент сборной балки.

Керамический камень 1 выполнен в виде четырехгранной призмы и имеет на одной из боковых граней выступ 2, образующий выемку для размещения арматуры, и продольные пустоты круглые 3 и квадратные 4.

Плиты перекрытия устраивают следующим образом. На поддон или опалубку с подстилкой цементного раствора для образования нижней гладкой поверхности укладывают ряд камней, плотно прижимая друг к другу с промазкой цементным раствором или насухо, причем камни укладывают поочередно выступами в противоположные стороны с образованием в одном ряду выемок под выступами камней с обеих сторон ряда. В выемки укладывают рабочую арматуру 5, а в пространство между рядами заливают цементный раствор 6, который через свободные щели между камнями в местах отсутствия выступов проникает во все пространство между рядами, обеспечивая полное укрытие арматуры раствором и совместную работу арматуры с камнями.

Использование бортов опалубки по бокам крайних рядов перекрытия и в торцах позволяет омонолитить арматуру с боков и с торцов ряда.

Концы рабочей арматуры скреплены арматурным стержнем 7, удерживающим монтажные петли 8.

Кроме перекрытий из камней можно изготавливать балки как сборные, так и сборно-монолитные с укладкой в верхней зоне балки монолитного бетона 9, в балках камни размещают выступами в противоположные стороны. В стенках и в декоративных оградах камни располагают отверстиями наружу и соединяют бетонными шпонками 10.

Изобретение позволяет снизить материалоемкость перекрытий и балок вследствие увеличения плеча внутренней пары усилий и расширить область применения керамических камней.

Claims

КЕРАМИЧЕСКИЙ КАМЕНЬ ДЛЯ АРМОКАМЕННЫХ ПЕРЕКРЫТИЙ, выполненный в форме четырехгранной призмы с ориентированными вдоль ее граней и симметрично расположенными пустотами и с треугольным выступом на одной из ее боковых граней, отличающийся тем, что на нижней и боковой гранях выступа образована продольная выемка для размещения арматуры.
