Abstract

본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은, 하기 화학식 1로 표시된다.
[화학식 1]
La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
(여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.2이고, δ는 -0.005 내지 0.975이다.)
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물의 제조 방법은, 출발물질을 상기 화학식 1의 화학양론에 따라 용매와 함께 혼합하는 단계; 상기 용매를 제거하여 파우더를 수득하는 단계; 상기 파우더를 프레싱한 후 가소결하는 단계; 및 상기 소결체를 분쇄 후 최종 소결하는 단계를 포함할 수 있다.

Description

페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극{Perovskite oxide, Method for fabricating the same and Anode of Solid Oxide Fuel Cell comprising the same}
본 발명은 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극에 관한 것이다. 자세하게는, 이종 구조의 촉매를 포함하는 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극에 관한 것이다.
고체산화물 연료전지 (SOFC, Solid Oxide Fuel Cell)는 친환경 발전소자로, chemical 에너지를 외부 개질 없이 직접 전기로 변환할 수 있다. SOFC는 천연 가스, 바이오 매스 및 수소 등 다양한 자원을 연료로 사용할 수 있다. 기존의 Ni 기반 cermet anode는 고온에서 높은 촉매 활성 및 전기 전도성을 갖기 때문에 가장 널리 사용되고 있다. 하지만, Ni 기반 cermet anode는 탄화 수소계 연료에 장기간 노출 시 니켈 표면에 빠른 C-C 결합 생성으로 인해 탄소 침착 및 촉매능 저하로 인해 열화가 발생된다.
탄화수소계 연료 사용 시 Ni 기반 cermet anode의 carbon coking 문제를 극복하기 위한 방법 중 하나는 니켈 대신 구리를 사용하는 것이다. 구리는 니켈이나 코발트 보다 우수한 전기 전도성을 가지며 탄화수소를 연료로 사용 시 carbon coking 효과도 발생하지 않는다. 구리는 탄소와의 반응성이 낮기 때문에 메탄 연료를 위한 새로운 연료극(anode) 물질로 주목 받고 있지만, 니켈 (1455 ℃)보다 낮은 녹는점 (1083 ℃)으로 인해 열 안정성에 취약하다. 따라서 녹는점이 낮은 구리는 일반적으로 고온 (1400 ℃ 내지 1600 ℃)에서 소결되는 전해질과의 동시 소결 시 응집이 발생하여 촉매활성을 저하시킨다는 문제가 있다.
최근 페로브스카이트 구조 산화물 (ABO3)에 고정형 금속 나노 입자를 사용하는 'in situ exsolution'에 대한 연구가 활발히 진행되고 있다. Infiltration 공정과 비교하여 Ni, Fe, Co, 합금 등과 같은 용출된 금속 나노 입자는 높은 촉매 활성을 나타낼 뿐만 아니라 나노 입자와 산화물 사이의 강한 상호 작용으로 인해 고온에서 응집을 방지한다. 따라서, 용출법을 이용하여 고온에서도 안정한 고정형 구리 나노입자 촉매를 형성함이 가능하다. 하지만 구리의 낮은 촉매 반응 특징으로 인해 기존의 다른 전이금속들에 비해 낮은 성능을 나타낸다는 문제가 있다.
한편, 철의 경우 연료를 산화시키는 능력이 뛰어나 촉매로 널리 사용되지만 환원성이 낮아 페로브스카이트 내부에 도핑이 되어도 환원분위기에서 용출현상이 잘 일어나지 않는 단점이 있다.
본 발명은 상기 문제점을 해결하기 위한 것으로, 구리 기반의 고내구성 나노 합금 입자 촉매를 개발하고자 한다. 본 발명은 용출 현상을 이용하여 이종 구조의 나노 입자를 형성하며 고온에서의 응집이 방지되는 안정적인 페로브스카이트 구조 산화물을 제공하고자 한다.
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은, 하기 화학식 1로 표시된다.
[화학식 1]
La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
(여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.2이고, δ는 -0.005 내지 0.975이다.)
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물의 제조 방법은, 출발물질을 상기 화학식 1의 화학양론에 따라 용매와 함께 혼합하는 단계; 상기 용매를 제거하여 파우더를 수득하는 단계; 상기 파우더를 프레싱한 후 가소결하는 단계; 및 상기 소결체를 분쇄 후 최종 소결하는 단계를 포함할 수 있다.
본 발명에서는 Fe와 Cu의 도핑량 조절을 통해 용출되는 나노 입자의 구조를 제어할 수 있다. 본 발명의 페로브스카이트 구조 산화물은 고온에서 응집현상 및 탄소피독 현상을 억제할 수 있다.
본 발명에서는 철이 구리와 함께 도핑될 시 철의 용출이 용이해짐을 확인하였으며, 용출된 나노 입자는 상이 분리된 이종 구조인 헤테로구조(heterostructure), 초승달구조(crescent) 및 야누스구조(Janus)와 같은 open structure를 가질 수 있다. 따라서 서로 다른 물질이 모두 외부 환경과 직접적으로 만나 있으며 이로 인해 가스와의 반응점이 증가될 수 있다. 또한, 각각의 물질 표면 외에도 서로 다른 물질이 만나는 계면도 새로운 반응점이 되어 향상된 촉매능을 기대할 수 있다.
본 발명에서는 환원 환경, 환원 온도, 페로브스카이트 구조 산화물의 조성을 조절하여 용출되는 나노 금속 입자의 형상, 크기 또는 용출량을 조절할 수 있다. 즉, 본 발명의 페로브스카이트 구조 산화물은 어플리케이션에 따라 용출되는 나노 금속 입자의 형상, 크기 또는 용출량을 조절할 수 있다.
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은 고온에서도 안정적으로 응집 없이 나노 금속 입자를 용출할 수 있고 용출되는 나노 금속 입자의 크기를 예측할 수 있다.
도 1은 본 발명의 페로브스카이트 구조 산화물의 환원분위기에서 용출되는 다양한 형상의 나노 입자의 TEM-EDS 및 모식도이다.
도 2는 본 발명의 페로브스카이트 구조 산화물의 제조 방법에 대한 모식도이다.
도 3은 본 발명의 페로브스카이트 구조 산화물의 합성 후의 XRD pattern이다.

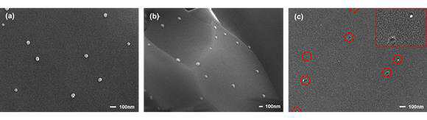

도 4는 용출된 나노 입자의 탄소피독 저항성을 보여주는 SEM 사진이다.
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은 용출 현상을 이용하여 높은 촉매 활성을 나타내고 고온에서의 응집이 방지되며 안정적이다.
구체적으로, 본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은 하기 화학식 1로 표시될 수 있다.
[화학식 1]
La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
(여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.2이고, δ는 -0.005 내지 0.975이다.)
본 발명의 페로브스카이트 구조 산화물은, 환원 분위기에서 Fe 및 Cu 입자가 용출될 수 있다. 본 발명의 페로브스카이트 구조 산화물은, 환원 분위기에서 Fe-Cu 바이메탈릭(bimetallic) 금속 나노 입자가 용출될 수 있다.
이때, Fe-Cu 바이메탈릭 금속 나노 입자의 형상은 페로브스카이트 구조 산화물에서 Fe 및 Cu의 도핑량에 따라 달라질 수 있다. Fe-Cu 바이메탈릭 금속 나노 입자의 형상은, 헤테로구조(heterostructure), 초승달구조(crescent) 및 야누스구조(Janus)로 이루어진 군에서 선택된 적어도 어느 하나일 수 있다.
예를 들면, 도 1의 (a)를 참고하면, Fe가 25%, Cu가 75% 도핑된 La0.43Sr0.37Fe0.03Cu0.09Ti0.88O3-δ 페로브스카이트 산화물은 환원 분위기에서, Cu의 비중이 높은 헤테로구조(heterostructure)의 나노 입자가 용출될 수 있다.
도 1의 (b)를 참고하면, Fe와 Cu가 50:50으로 도핑된 La0.43Sr0.37Fe0.06Cu0.06Ti0.88O3-δ 페로브스카이트 산화물은 환원 분위기에서, Cu가 많은 초승달구조(crescent) 구조의 나노 입자가 용출될 수 있다.
도 1의 (c)를 참고하면, Fe가 75%, Cu가 25% 도핑된 La0.43Sr0.37Fe0.09Cu0.03Ti0.88O3-δ 페로브스카이트 산화물은 Fe가 Cu가 반씩 존재하는 야누스구조(Janus) 구조의 나노 입자가 용출될 수 있다.
일반적으로 core-shell구조와 같이 내부(core)의 물질이 shell에 의해 외부와 직접적으로 맞닿아 있지 않은 구조를 closed system이라고 한다. 한편, 본 발명의 Fe-Cu 바이메탈릭 금속 나노 입자의 형상은 헤테로구조(heterostructure), 초승달구조(crescent) 및 야누스구조(Janus)와 같은 open structure를 가지기 때문에 서로 다른 물질이 모두 외부 환경과 직접적으로 만나 있으며 이로 인해 가스와의 반응점이 증가될 수 있다. 또한, 각각의 물질 표면 외에도 서로 다른 물질이 만나는 계면도 새로운 반응점이 되어 향상된 촉매능을 기대할 수 있다.
한편, 환원 분위기에 따라 용출되는 Fe-Cu 바이메탈릭 금속 나노 입자의 입자 크기 또는 용출량이 달라질 수 있다. 예를 들면, 환원 온도에 따라 용출되는 Fe-Cu 바이메탈릭 금속 나노 입자의 입자 크기 또는 용출량이 달라질 수 있다. 예를 들면, 환원 온도가 400 내지 800 ℃로 달라짐에 따라 용출되는 Fe-Cu 바이메탈릭 금속 나노 입자의 입자 크기 또는 용출량이 달라질 수 있다. 이러한 환원 분위기에 따라 용출되는 Fe-Cu 바이메탈릭 금속 나노 입자의 크기는 직경이 0.1 nm 내지 200 nm 로 다양할 수 있다. 본 발명에서 용출되는 금속 나노 입자는 균일한 입자 크기를 가질 수 있다.
본 발명에서는 환원 환경, 환원 온도, 상기 화학식 1의 페로브스카이트 구조 산화물의 조성을 조절하여 용출되는 나노 금속 입자의 형상, 크기 또는 용출량을 조절할 수 있다. 즉, 본 발명의 페로브스카이트 구조 산화물의 어플리케이션에 따라 용출되는 나노 금속 입자의 형상, 크기 또는 용출량을 조절할 수 있다.
본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물은 고체산화물 연료전지의 연료극(anode)으로 적용될 수 있다.
도 2를 참고하면, 본 발명의 다양한 실시예에 따른 페로브스카이트 구조 산화물의 제조 방법은, 출발물질을 혼합하는 단계; 파우더를 수득하는 단계; 가소결하는 단계; 및 최종 소결하는 단계를 포함할 수 있다.
구체적으로, 출발물질을 혼합하는 단계에서는, 출발물질을 하기 화학식 1의 화학양론에 따라 용매와 함께 혼합할 수 있다. 이때, 용매는 증류수 등일 수 있다.
[화학식 1]
La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
(여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.2이고, δ는 -0.005 내지 0.975 이다.)
예를 들면, 도 2를 참고하면, La0 .8- xCaxCuyTi1 - yO3 -δ(x=0.2 내지 0.6, y=0.01 내지 0.2, δ=-0.005 내지 0.975)의 페로브스카이트 구조 산화물을 수득하기 위한 출발물질로써, La2O3, TiO2, SrCO3, CuO 및 Fe2O3를 준비할 수 있다. 이때, 하소(calcination)을 통해 출발물질 내에 잔존하는 불순물을 제거하고, 교반기를 이용하여 혼합할 수 있다.
다음으로, 파우더를 수득하는 단계에서는, 출발물질 및 용매의 혼합물을 건조하여 용매를 제거한 후 파우더를 수득할 수 있다.
다음으로, 가소결하는 단계에서는, 수득한 파우더를 다이 프레싱(die pressing)을 이용하여 펠렛으로 제조한 후 가소결을 진행할 수 있다. 이때, 가소결하는 단계는, 800 ℃ 내지 1200 ℃의 온도에서 1 시간 내지 5 시간 동안 진행될 수 있다.
다음으로, 최종 소결하는 단계에서는, 가소결을 진행한 파우더를 분쇄 후 펠렛을 제조하고 최종 소결을 진행할 수 있다. 이때, 최종 소결하는 단계는, 1000 ℃ 내지 1400 ℃의 온도에서 7 시간 내지 13 시간 동안 진행될 수 있다.
이하, 본원의 실시예를 통하여 본 발명을 더욱 상세하게 설명하고자 하나, 하기의 실시예는 본원의 이해를 돕기 위하여 예시하는 것 일뿐, 본원의 내용이 하기 실시예에 한정되는 것은 아니다.
실시예: 페로브스카이트 구조 산화물 제조
고정형 Fe-Cu 이종 구조의 나노 입자 촉매 성장을 위한 La0 .8- xSrxFe0 .12-yCuyTi0.88O3-δ 합성은 도 2와 같이 고상반응법을 사용하여 진행하였다. La2O3, TiO2, SrCO3, CuO 및 Fe2O3 파우더는 300
Figure pat00001
에서 하소를 진행하여 파우더에 잔존하는 불순물들을 제거하였다. 5 종류의 산화물을 각각 조성에 알맞게 정량 후 증류수와 함께 24 시간 교반 시킨다. 이 후 70
Figure pat00002
에서 건조된 파우더를 Die pressing을 사용하여 2 in 크기의 몰드로 펠렛(pellet)을 제작한다. 제작된 펠렛은 1000
Figure pat00003
에서 3 시간 가소결을 진행 후 1200
Figure pat00004
에서 10 시간 동안 고온에서 합성하였다.
이후 수소 분위기에서 600 ℃ 내지 800 ℃의 다양한 온도로 환원을 시켰다. 페로브스카이트 산화물의 수소 환원은 박스 튜브로 (한테크 C-2A14P)를 사용하였으며 200 sccm으로 일정하게 주입하였다. 또한 온도 상승속도 및 하강속도는 각각 3 ℃/min, 5 ℃/min으로 진행하였다.
실험예 1: XRD pattern 관찰
도 3은 Fe와 Cu가 함께 도핑된 La0 . 43Sr0 . 37Fe0 . 09Cu0 . 03Ti0 . 88O3 -δ 페로브스카이트 산화물(LSFCT)과 도핑되지 않은 La1 - xSrxTiO3 -δ 페로브스카이트 산화물(LST)의 합성 후 XRD 회절패턴을 보여준다. La0 . 43Sr0 . 37Fe0 . 09Cu0 . 03Ti0 . 88O3 -δ (LSFCT)와 La1 - xSrxTiO3 -δ(LST)의 회절패턴에서 이차상 없이 깨끗한 페로브스카이트 상이 확인되었다. 또한, La0 . 43Sr0 . 37Fe0 . 09Cu0 . 03Ti0 . 88O3 -δ 페로브스카이트 산화물에서 Fe와 Cu가 모두 B-site에 도핑 되었음을 확인하였다. 도 3의 오른쪽 결과는 Fe와 Cu가 도핑 됨으로써 격자가 팽창되었고 이로 인해 LSFCT의 피크가 LST피크에 비해 왼쪽으로 쉬프트(shift)된 것을 보여준다.
실험예 2: SEM 사진 관찰
도 1은 dry H2 분위기의 600 ℃에서 12 시간 환원한 La0 .8- xSrxFe0 .12-yCuyTi0.88O3-δ 페로브스카이트 산화물을 Fe와 Cu의 조성별 용출 입자의 구조 변화를 TEM-EDS로 확인한 결과이다. 도 1의 (a)는 Fe가 25%, Cu가 75% 도핑된 La0.43Sr0.37Fe0.03Cu0.09Ti0.88O3-δ 페로브스카이트 산화물로, Cu의 비중이 높은 heterostructure의 나노 입자를 확인하였다. 도 1의 (b)는 Fe와 Cu가 50:50으로 도핑 된 La0 . 43Sr0 . 37Fe0 . 06Cu0 . 06Ti0 . 88O3 -δ 페로브스카이트 산화물로, 용출된 나노 입자는 Cu가 많은 crescent 구조를 나타냈다. 이는 Cu의 용출경향성이 Fe에 비해 높기 때문이다. 반면 도 1의 (c)를 참고하면, Fe가 75%, Cu가 25% 도핑된 La0.43Sr0.37Fe0.09Cu0.03Ti0.88O3-δ 페로브스카이트 산화물은 Fe가 Cu가 반씩 존재하는 Janus 구조의 나노 입자를 확인했다. 이와 같은 다양한 나노 구조는 open structure를 가져 추가적인 반응점을 가질 수 있게 된다.
실험예 3: 탄소피독 저항성 관찰
도 4의 (a)는 La0 . 43Sr0 . 37Fe0 . 09Cu0 . 03Ti0 . 88O3 -δ 페로브스카이트 산화물의 탄소피독 저항성을 확인하기 위해 dry H2 분위기에서 800 ℃에서 12 시간 환원시킨 SEM 사진이다. 도 4의 (b)는 용출된 La0 . 43Sr0 . 37Fe0 . 09Cu0 . 03Ti0 . 88O3 -δ 페로브스카이트 산화물을 20 % CH4/H2의 탄화수소 분위기에 12 시간 동안 노출시킨 결과이다. 탄화수소 분위기에 노출되었지만 나노 입자들이 탄소피독이 되지 않은 것을 확인하였다. 일반적으로 금속 촉매는 고온에서 CH4와 반응하여 촉매와 모상 계면에 탄소가 성장하여 금속촉매가 모상으로부터 떨어져나가게 된다. 하지만 본 실시예의 La0 .8- xSrxFe0 .12-yCuyTi0.88O3-δ 페로브스카이트 산화물의 경우 탄소피독이 발생하지 않은 것을 보아 높은 피독 저항성을 보여준다. 이를 통해 본 발명의 나노 촉매는 탄화수소계 연료전지에 적용가능함을 확인하였다.
한편, 이와 같은 이유를 확인하기 위해 용출된 나노 입자를 HNO3 (질산)에 1 시간동안 담구어 금속을 식각시킨 결과를 도 4의 (c)에 나타냈다. 도 4의 (c)에서 확인하는 바와 같이 금속 입자가 존재했던 자리에 구덩이가 확인되었다. 이는 금속이 모상에 일정 부분 박혀있었으며 이는 높은 탄소피독 저항성을 보여준 이유이다. 따라서 La0 .8- xSrxFe0 .12- yCuyTi0 . 88O3 -δ 페로브스카이트 산화물은 높은 탄소피독 저항성 및 내구성을 보여줌을 확인하였다.
상술한 실시예에 설명된 특징, 구조, 효과 등은 본 발명의 적어도 하나의 실시예에 포함되며, 반드시 하나의 실시예에만 한정되는 것은 아니다. 나아가, 각 실시예에서 예시된 특징, 구조, 효과 등은 실시예들이 속하는 분야의 통상의 지식을 가지는 자에 의하여 다른 실시예들에 대해서도 조합 또는 변형되어 실시 가능하다. 따라서 이러한 조합과 변형에 관계된 내용들은 본 발명의 범위에 포함되는 것으로 해석되어야 할 것이다.
또한, 이상에서 실시예들을 중심으로 설명하였으나 이는 단지 예시일 뿐 본 발명을 한정하는 것이 아니며, 본 발명이 속하는 분야의 통상의 지식을 가진 자라면 본 실시예의 본질적인 특성을 벗어나지 않는 범위에서 이상에 예시되지 않은 여러 가지의 변형과 응용이 가능함을 알 수 있을 것이다. 예를 들어, 실시예들에 구체적으로 나타난 각 구성 요소는 변형하여 실시할 수 있는 것이다. 그리고 이러한 변형과 응용에 관계된 차이점들은 첨부한 청구 범위에서 규정하는 본 발명의 범위에 포함되는 것으로 해석되어야 할 것이다.

Claims (10)

  1. 하기 화학식 1로 표시되는 페로브스카이트 구조 산화물.
    [화학식 1]
    La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
    (여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.1이고, δ는 -0.005 내지 0.975이다.)
  2. 제1항에 있어서,
    상기 페로브스카이트 구조 산화물은,
    환원 분위기에서 Fe 및 Cu가 용출되는 것을 특징으로 하는 페로브스카이트 구조 산화물.
  3. 제1항에 있어서,
    상기 페로브스카이트 구조 산화물은,
    환원 분위기에서 Fe-Cu 바이메탈릭(bimetallic) 금속 나노 입자가 용출되는 것을 특징으로 하는 페로브스카이트 구조 산화물.
  4. 제3항에 있어서,
    상기 Fe-Cu 바이메탈릭 금속 나노 입자의 형상은 상기 페로브스카이트 구조 산화물에서 Fe 및 Cu의 도핑량에 따라 달라지는 것을 특징으로 하는 페로브스카이트 구조 산화물.
  5. 제3항에 있어서,
    상기 Fe-Cu 바이메탈릭 금속 나노 입자의 형상은, 헤테로구조(heterostructure), 초승달구조(crescent) 및 야누스구조(Janus)로 이루어진 군에서 선택된 적어도 어느 하나인 것을 특징으로 하는 페로브스카이트 구조 산화물.
  6. 제2항에 있어서,
    상기 환원 분위기는,
    수소 분위기에서 400 내지 800 ℃의 온도인 것을 특징으로 하는 페로브스카이트 구조 산화물.
  7. 출발물질을 하기 화학식 1의 화학양론에 따라 용매와 함께 혼합하는 단계;
    상기 용매를 제거하여 파우더를 수득하는 단계;
    상기 파우더를 프레싱한 후 가소결하는 단계; 및
    상기 소결체를 분쇄 후 최종 소결하는 단계를 포함하는 페로브스카이트 구조 산화물의 제조 방법.
    [화학식 1]
    La0.8-xSrxFe0.12-yCuyTi0.88O3-δ
    (여기서, x는 0.2 내지 0.6이고, y는 0.01 내지 0.1이고, δ는 -0.005 내지 0.975이다.)
  8. 제7항에 있어서,
    상기 가소결하는 단계는,
    800 ℃ 내지 1200 ℃의 온도에서 1 시간 내지 5 시간 동안 진행되는 것을 특징으로 하는 페로브스카이트 구조 산화물의 제조 방법.
  9. 제7항에 있어서,
    상기 최종 소결하는 단계는,
    1000 ℃ 내지 1400 ℃의 온도에서 7 시간 내지 13 시간 동안 진행되는 것을 특징으로 하는 페로브스카이트 구조 산화물의 제조 방법.
  10. 제1항 내지 제3항 중 어느 한 항에 따른 페로브스카이트 구조 산화물을 포함하는 고체산화물 연료전지의 연료극.
KR1020210057346A 2021-05-03 2021-05-03 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극 Active KR102633206B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020210057346A KR102633206B1 (ko) 2021-05-03 2021-05-03 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020210057346A KR102633206B1 (ko) 2021-05-03 2021-05-03 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극

Publications (2)

Publication Number Publication Date
KR20220150486A true KR20220150486A (ko) 2022-11-11
KR102633206B1 KR102633206B1 (ko) 2024-02-02

Family

ID=84042771

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020210057346A Active KR102633206B1 (ko) 2021-05-03 2021-05-03 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극

Country Status (1)

Country Link
KR (1) KR102633206B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN117088418A (zh) * 2023-07-31 2023-11-21 河南工业大学 一种b位析出钙钛矿粉体及其制备方法和在对称固体氧化物燃料电池中的应用

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190027861A (ko) * 2016-07-08 2019-03-15 유니버시티 코트 오브 더 유니버시티 오브 세인트 앤드류스 페로브스카이트 금속 산화물로부터 전극 촉매의 제조방법
KR102041110B1 (ko) * 2018-06-12 2019-11-06 한국세라믹기술원 구리가 도핑된 페로브스카이트계 금속 복합산화물 및 그 제조 방법
KR20200002468A (ko) * 2018-06-29 2020-01-08 한국과학기술연구원 내황성 및 탄소 침적 저항성을 가지는 연료전지용 전극 촉매 제조방법 및 해당 촉매의 건식 개질 방법

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190027861A (ko) * 2016-07-08 2019-03-15 유니버시티 코트 오브 더 유니버시티 오브 세인트 앤드류스 페로브스카이트 금속 산화물로부터 전극 촉매의 제조방법
KR102041110B1 (ko) * 2018-06-12 2019-11-06 한국세라믹기술원 구리가 도핑된 페로브스카이트계 금속 복합산화물 및 그 제조 방법
KR20200002468A (ko) * 2018-06-29 2020-01-08 한국과학기술연구원 내황성 및 탄소 침적 저항성을 가지는 연료전지용 전극 촉매 제조방법 및 해당 촉매의 건식 개질 방법

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
Ze Xu 외, Journal of The Electrochemical Society, 163 (7) F737-F743 (2016) 1부.* *
조승연, "용출현상을 이용한 고정형 나노 촉매 성장 및 고성능 SOFC 연료극 개발", 인천대학교 일반대학원 신소재공학과 석사학위논문. (2021. 02.) 1부.* *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN117088418A (zh) * 2023-07-31 2023-11-21 河南工业大学 一种b位析出钙钛矿粉体及其制备方法和在对称固体氧化物燃料电池中的应用

Also Published As

Publication number Publication date
KR102633206B1 (ko) 2024-02-02

Similar Documents

Publication Publication Date Title
Sengodan et al. Self-decorated MnO nanoparticles on double perovskite solid oxide fuel cell anode by in situ exsolution
US8173010B2 (en) Method of dry reforming a reactant gas with intermetallic catalyst
JP5642197B2 (ja) 複合セラミック材料及びその製造方法
Zhu et al. Layered Fe-substituted LiNiO2 electrocatalysts for high-efficiency oxygen evolution reaction
US20120122019A1 (en) Conducting Metal Oxide and Metal Nitride Nanoparticles
JP7106047B2 (ja) 固体酸化物燃料電池用代替アノード材料
Xiao et al. Releasing metal catalysts via phase transition:(NiO) 0.05-(SrTi0. 8Nb0. 2O3) 0.95 as a redox stable anode material for solid oxide fuel cells
Sažinas et al. Silver modified cathodes for solid oxide fuel cells
Yao et al. Enhanced activity and stability of Sr2FeMo0. 65Ni0. 35O6-δ anode for solid oxide fuel cells with Na doping
KR20200015060A (ko) 고체산화물 연료전지 및 이를 제조하는 방법
KR102633206B1 (ko) 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극
Sun et al. La0. 7Sr0. 3MnO3 perovskites for oxygen reduction in Zn-air batteries: enhanced by in situ glucose regulation
CN116096497A (zh) 包含具有洗脱出的过渡元素的钙钛矿结构材料的干式重整催化剂及其制备方法以及包含其的干式重整催化剂系统和固体氧化物燃料电池
KR102041110B1 (ko) 구리가 도핑된 페로브스카이트계 금속 복합산화물 및 그 제조 방법
KR101292355B1 (ko) 고체산화물 연료전지 다공성 연료극 제조방법 및 이에 의하여 제조된 고체산화물 연료전지 연료극
KR101313198B1 (ko) Lscf 분말의 제조 방법 및 이를 이용한 연료 전지의 제조 방법
KR102388597B1 (ko) 페로브스카이트 구조 산화물, 이의 제조 방법 및 이를 포함하는 고체산화물 연료전지의 연료극
KR102907944B1 (ko) 페로브스카이트 화합물 기반 촉매의 제조방법 및 페로브스카이트 화합물 기반 촉매
KR102660787B1 (ko) 고체산화물 연료전지용 lscfp계 전극 소재 및 제조방법
KR101390733B1 (ko) 고체산화물 연료전지 연료극용 금속이온 고용된 니켈/이트리아 안정화 지르코니아 코어-셀 복합체의 제조방법
Ma et al. A high-entropy Swedenborgite-type oxide with low thermal expansion coefficient as a cathode for solid oxide fuel cells
Yang et al. The annealing influence on the microstructure and performance of Au@ Ni core-shell bimetal as the cathode of low-temperature solid oxide fuel cells
Yıldız et al. Characterization of MOy–MxCe1− xO2− δ (M: Co, Ni & Cu) nano powders and anode materials for low and intermediate temperature solid oxide fuel cells
KR102781808B1 (ko) 고체 산화물 연료전지 전극용 나노입자 및 이를 포함하는 고체 산화물 연료전지용 전극
KR102753437B1 (ko) 양극활물질 및 이를 포함하는 리튬 이차전지

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601
