Abstract

본 발명에 따른 전극조립체는, (a) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 1종의 기본 단위체가 반복적으로 배치된 구조나, 또는 (b) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 2종 이상의 기본 단위체가 정해진 순서에 따라 배치된 구조를 가지는 단위체 스택부, 및 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 배치되는 보조 단위체를 포함한다. 여기서 (a)의 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 배치된 4층 구조나 4층 구조가 반복적으로 배치된 구조를 가지며, 또한 (b)의 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 배치하면, 4층 구조나 4층 구조가 반복적으로 배치된 구조가 형성된다.

Description

전극조립체 및 이를 포함하는 폴리머 이차전지 셀{ELECTRODE ASSEMBLY AND CELL OF POLYMER LITHIUM SECONDARY BATTERY COMPRISING THE SAME}
본 발명은 전극조립체 및 이를 포함하는 폴리머 이차전지 셀에 관한 것으로, 특히 스택형 구조나 스택/폴딩형 구조와 구별되는 새로운 구조의 전극조립체 및 이를 포함하는 폴리머 이차전지 셀에 관한 것입니다.
이차전지는 전극조립체의 구조에 따라 다양하게 분류될 수 있다. 일례로 이차전지는 스택형 구조, 권취형(젤리롤형) 구조 또는 스택/폴딩형 구조로 분류될 수 있다. 그런데 스택형 구조는 전극조립체를 구성하는 전극 단위(양극, 분리막 및 음극)가 서로 별개로 적층되기 때문에, 전극조립체를 정밀하게 정렬하는 것이 매우 어려울 뿐만 아니라, 전극조립체를 생산하기 위해 매우 많은 공정이 요구된다는 단점이 있다. 그리고 스택/폴딩형 구조는 일반적으로 2대의 라미네이션 장비와 1대의 폴딩 장비가 요구되기 때문에, 전극조립체의 제조 공정이 매우 복잡하다는 단점이 있다. 특히, 스택/폴딩형 구조는 폴딩을 통해 풀셀이나 바이셀을 적층하기 때문에 풀셀이나 바이셀을 정밀하게 정렬하기 어렵다는 단점도 있다.
따라서 본 발명은 위와 같은 문제들을 해결하기 위해 안출된 것으로서, 본 발명의 과제는 스택형 구조나 스택/폴딩형 구조와 구별되는 새로운 구조를 통해 정밀한 정렬과 단순한 공정을 가능하게 하는 전극조립체 및 이를 포함하는 폴리머 이차전지 셀을 제공하는 것이다.
본 발명에 따른 전극조립체는, (a) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 1종의 기본 단위체가 반복적으로 배치된 구조나, 또는 (b) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 2종 이상의 기본 단위체가 정해진 순서에 따라 배치된 구조를 가지는 단위체 스택부, 및 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 배치되는 보조 단위체를 포함한다. 여기서 (a)의 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 배치된 4층 구조나 4층 구조가 반복적으로 배치된 구조를 가지며, 또한 (b)의 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 배치하면, 4층 구조나 4층 구조가 반복적으로 배치된 구조가 형성된다.
또한 본 발명에 따른 전극조립체의 제조방법은, 서로 동일한 개수의 전극과 분리막이 교대로 적층된 구조를 가지는 1종의 기본 단위체나, 또는 서로 동일한 개수의 전극과 분리막이 교대로 적층된 구조를 가지는 2종 이상의 기본 단위체를 제조하는 제1 단계, 1종의 기본 단위체를 반복적으로 적층하거나, 또는 2종 이상의 기본 단위체를 정해진 순서에 따라 적층하여 단위체 스택부를 제조하는 제2 단계, 및 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 보조 단위체를 적층하는 제3 단계를 포함한다. 여기서 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 적층된 4층 구조나 4층 구조가 반복적으로 적층된 구조를 가지며, 또한 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 적층하면, 4층 구조나 4층 구조가 반복적으로 적층된 구조가 형성된다.
본 발명에 따르면, 스택형 구조나 스택/폴딩형 구조와 구별되는 새로운 구조로 인해 정밀한 정렬과 단순한 공정을 가능하게 하는 전극조립체 및 이를 포함하는 폴리머 이차전지 셀을 제공할 수 있다.
도 1은 본 발명에 따른 기본 단위체의 제1 구조를 도시하고 있는 측면도
도 2는 본 발명에 따른 기본 단위체의 제2 구조를 도시하고 있는 측면도
도 3은 도 1의 기본 단위체의 적층으로 형성되는 단위체 스택부를 도시하고 있는 측면도

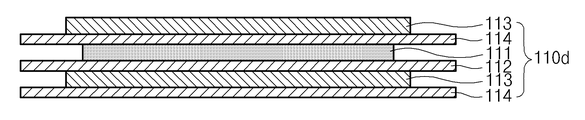

도 4는 본 발명에 따른 기본 단위체의 제3 구조를 도시하고 있는 측면도
도 5는 본 발명에 따른 기본 단위체의 제4 구조를 도시하고 있는 측면도
도 6은 도 4의 기본 단위체와 도 5의 기본 단위체의 적층으로 형성되는 단위체 스택부를 도시하고 있는 측면도
도 7은 본 발명에 따른 기본 단위체를 제조하는 공정을 도시하고 있는 공정도
도 8은 다른 크기를 가지는 기본 단위체가 적층되어 형성되는 단위체 스택부를 도시하고 있는 사시도
도 9는 도 8의 단위체 스택부를 도시하고 있는 측면도
도 10은 다른 기하학적 형상을 가지는 기본 단위체가 적층되어 형성되는 단위체 스택부를 도시하고 있는 사시도
도 11은 본 발명에 따른 기본 단위체와 제1 보조 단위체를 포함한 단위체 스택부의 제1 구조를 도시하고 있는 측면도
도 12는 본 발명에 따른 기본 단위체와 제1 보조 단위체를 포함한 단위체 스택부의 제2 구조를 도시하고 있는 측면도
도 13은 본 발명에 따른 기본 단위체와 제2 보조 단위체를 포함한 단위체 스택부의 제3 구조를 도시하고 있는 측면도
도 14는 본 발명에 따른 기본 단위체와 제2 보조 단위체를 포함한 단위체 스택부의 제4 구조를 도시하고 있는 측면도
도 15는 본 발명에 따른 기본 단위체와 제1 보조 단위체를 포함한 단위체 스택부의 제5 구조를 도시하고 있는 측면도
도 16은 본 발명에 따른 기본 단위체와 제1 보조 단위체를 포함한 단위체 스택부의 제6 구조를 도시하고 있는 측면도
도 17은 본 발명에 따른 기본 단위체와 제2 보조 단위체를 포함한 단위체 스택부의 제7 구조를 도시하고 있는 측면도
도 18은 본 발명에 따른 기본 단위체와 제2 보조 단위체를 포함한 단위체 스택부의 제8 구조를 도시하고 있는 측면도
도 19는 본 발명에 따른 기본 단위체와 제1 보조 단위체를 포함한 단위체 스택부의 제9 구조를 도시하고 있는 측면도
도 20은 본 발명에 따른 기본 단위체, 제1 보조 단위체 및 제2 보조 단위체를 포함한 단위체 스택부의 제10 구조를 도시하고 있는 측면도
도 21은 본 발명에 따른 기본 단위체와 제2 보조 단위체를 포함한 단위체 스택부의 제11 구조를 도시하고 있는 측면도
도 22는 본 발명에 따른 전극조립체를 포함하는 폴리머 이차전지 셀을 도시하고 있는 측면도
이하에서는 첨부의 도면을 참조하여 본 발명의 바람직한 실시예를 상세하게 설명한다. 그러나 본 발명이 이하의 실시예에 의해 제한되거나 한정되는 것은 아니다.
본 발명에 따른 전극조립체는 기본적으로 단위체 스택부를 포함한다. 이에 이하에서 우선 단위체 스택부에 대해 살펴본다.
단위체 스택부
본 발명에서 단위체 스택부는 1종의 기본 단위체가 반복적으로 배치된 구조를 가지거나, 또는 2종 이상의 기본 단위체가 정해진 순서에 따라, 예를 들어 교호적으로 배치된 구조를 가진다. 이에 이하에서 우선 기본 단위체에 대해 살펴본다.
[기본 단위체의 구조]
본 발명에 따른 전극조립체에서 기본 단위체는 전극과 분리막이 교대로 배치되어 형성된다. 이때 전극과 분리막은 같은 수만큼 배치된다. 예를 들어, 도 1에서 도시하고 있는 것과 같이, 기본 단위체(110a)는 2개의 전극(111, 113)과 2개의 분리막(112, 114)이 적층되어 형성될 수 있다. 이때 양극과 음극은 당연히 분리막을 통해 서로 마주 볼 수 있다. 기본 단위체가 이와 같이 형성되면, 기본 단위체의 일측 말단에 전극(도 1과 2에서 도면부호 111의 전극 참조)이 위치하게 되고, 기본 단위체의 타측 말단에 분리막(도 1과 2에서 도면부호 114의 분리막 참조)이 위치하게 된다.
본 발명에 따른 전극조립체는 기본 단위체의 적층만으로 단위체 스택부(즉, 전극조립체)를 형성할 수 있다는 점에 기본적인 특징이 있다. 즉, 본 발명은 1종의 기본 단위체를 반복적으로 적층하여, 또는 2종 이상의 기본 단위체를 정해진 순서에 따라 적층하여 단위체 스택부를 형성할 수 있다는 점에 기본적인 특징이 있다. 이와 같은 특징을 구현하기 위해 기본 단위체는 이하와 같은 구조를 가질 수 있다.
첫째로, 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 차례로 적층되어 형성될 수 있다. 보다 구체적으로 기본 단위체(110a, 110b)는 도 1에서 도시하고 있는 것과 같이 제1 전극(111), 제1 분리막(112), 제2 전극(113) 및 제2 분리막(114)이 상측에서 하측으로 차례로 적층되어 형성되거나, 또는 도 2에서 도시하고 있는 것과 같이 제1 전극(111), 제1 분리막(112), 제2 전극(113) 및 제2 분리막(114)이 하측에서 상측으로 차례로 적층되어 형성될 수 있다. 이와 같은 구조를 가지는 기본 단위체를 이하에서 제1 기본 단위체라 한다. 이때 제1 전극(111)과 제2 전극(113)은 서로 반대되는 전극이다. 예를 들어, 제1 전극(111)이 양극이면 제2 전극(113)은 음극이다.
이와 같이 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 차례로 적층되어 기본 단위체가 형성되면, 도 3에서 도시하고 있는 것과 같이 1종의 기본 단위체(110a)를 반복적으로 적층하는 것만으로도 단위체 스택부(100a)를 형성할 수 있다. 여기서 기본 단위체는 이와 같은 4층 구조 이외에도 8층 구조나 12층 구조를 가질 수 있다. 즉, 기본 단위체는 4층 구조가 반복적으로 배치된 구조를 가질 수 있다. 예를 들어, 기본 단위체는 제1 전극, 제1 분리막, 제2 전극, 제2 분리막, 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 차례로 적층되어 형성될 수도 있다.
둘째로, 기본 단위체는, 제1 전극, 제1 분리막, 제2 전극, 제2 분리막, 제1 전극 및 제1 분리막이 차례로 적층되어 형성되거나, 제2 전극, 제2 분리막, 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 차례로 적층되어 형성될 수 있다. 전자의 구조를 가지는 기본 단위체를 이하에서 제2 기본 단위체라 하고, 후자의 구조를 가지는 기본 단위체를 이하에서 제3 기본 단위체라 한다.

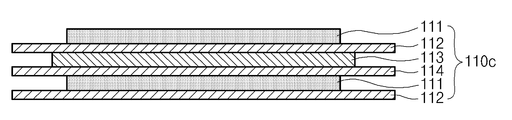

보다 구체적으로 제2 기본 단위체(110c)는 도 4에 도시되어 있는 것과 같이 제1 전극(111), 제1 분리막(112), 제2 전극(113), 제2 분리막(114), 제1 전극(111) 및 제1 분리막(112)이 상측에서 하측으로 차례로 적층되어 형성될 수 있다. 또한 제3 기본 단위체(110d)는 도 5에 도시되어 있는 것과 같이 제2 전극(113), 제2 분리막(114), 제1 전극(111), 제1 분리막(112), 제2 전극(113) 및 제2 분리막(114)이 상측에서 하측으로 차례로 적층되어 형성될 수 있다. 이와 반대로 하측에서 상측으로 차례로 적층되어 형성될 수도 있다.
제2 기본 단위체(110c)와 제3 기본 단위체(110d)를 하나씩만 적층하면 4층 구조가 반복적으로 적층된 구조가 형성된다. 따라서 제2 기본 단위체(110c)와 제3 기본 단위체(110d)를 하나씩 교대로 계속 적층하면, 도 6에서 도시하고 있는 것과 같이 제2 및 제3 기본 단위체의 적층만으로도 단위체 스택부(100b)를 형성할 수 있다. 참고로, 3종의 기본 단위체가 준비된다면, 예를 들어 1번 기본 단위체, 2번 기본 단위체, 3번 기본 단위체, 다시 1번 기본 단위체, 2번 기본 단위체, 3번 기본 단위체의 순으로, 즉 정해진 순서에 따라 기본 단위체를 적층하여 단위체 스택부를 형성할 수 있다.
이와 같이 본 발명에서 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 배치된 4층 구조나 4층 구조가 반복적으로 배치된 구조를 가진다. 또한 본 발명에서 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 배치하면, 4층 구조나 4층 구조가 반복적으로 배치된 구조가 형성된다. 예를 들어, 전술한 제1 기본 단위체는 4층 구조를 가지고, 전술한 제2 기본 단위체와 제3 기본 단위체를 각각 1개씩 총 2개를 적층하면 4층 구조가 반복적으로 적층된 12층 구조가 형성된다.
따라서 본 발명에서 1종의 기본 단위체를 반복적으로 적층하거나, 또는 2종 이상의 기본 단위체를 정해진 순서에 따라 적층하면, 단지 적층만으로도 단위체 스택부(즉, 전극조립체)를 형성할 수 있다.
본 발명에서 단위체 스택부는 기본 단위체가 기본 단위체 단위로 적층되어 형성된다. 즉, 먼저 기본 단위체를 제작한 다음에 이를 반복적으로 또는 정해진 순서에 따라 적층하여 단위체 스택부를 제작한다. 이와 같이 본 발명은 기본 단위체의 적층만으로 단위체 스택부를 형성할 수 있다. 따라서 본 발명은 기본 단위체를 매우 정밀하게 정렬시킬 수 있다. 기본 단위체가 정밀하게 정렬되면 전극과 분리막도 단위체 스택부에서 정밀하게 정렬될 수 있다. 또한 본 발명은 단위체 스택부(전극조립체)의 생산성을 매우 향상시킬 수 있다. 공정이 매우 단순해지기 때문이다.
[기본 단위체의 제조]
도 7을 참조하여 대표적으로 제1 기본 단위체를 제조하는 공정에 대해 살펴본다. 먼저 제1 전극 재료(121), 제1 분리막 재료(122), 제2 전극 재료(123) 및 제2 분리막 재료(124)를 준비한다. 여기서 제1 분리막 재료(122)와 제2 분리막 재료(124)는 서로 동일한 재료일 수 있다. 그런 다음 제1 전극 재료(121)를 커터(C1)를 통해 소정 크기로 절단하고, 제2 전극 재료(123)도 커터(C2)를 통해 소정 크기로 절단한다. 그런 다음 제1 전극 재료(121)를 제1 분리막 재료(122)에 적층하고, 제2 전극 재료(123)를 제2 분리막 재료(124)에 적층한다.
그런 다음 라미네이터(L1, L2)에서 전극 재료와 분리막 재료를 서로 접착시키는 것이 바람직하다. 이와 같은 접착으로 전극과 분리막이 일체로 결합된 기본 단위체가 제조될 수 있다. 결합의 방법은 다양할 수 있다. 라미네이터(L1, L2)는 접착을 위해 재료에 압력을 가하거나 압력과 열을 가한다. 이와 같은 접착은 단위체 스택부를 제조할 때 기본 단위체의 적층을 보다 용이하게 한다. 또한 이와 같은 접착은 기본 단위체의 정렬에도 유리하다. 이와 같은 접착 후에 제1 분리막 재료(122)와 제2 분리막 재료(124)를 커터(C3)를 통해 소정 크기로 절단하면, 기본 단위체(110a)가 제조될 수 있다. 이와 같은 과정 중에 분리막의 말단은 인접한 분리막의 말단과 접합되지 않는다.
이와 같이 기본 단위체에서 전극은 인접한 분리막에 접착될 수 있다. 또는 분리막이 전극에 접착된다고 볼 수도 있다. 이때 전극은 분리막을 바라보는 면에서 전체적으로 분리막에 접착되는 것이 바람직하다. 이와 같으면 전극이 안정적으로 분리막에 고정될 수 있기 때문이다. 통상적으로 전극은 분리막보다 작다.
이를 위해 접착제를 분리막에 도포할 수 있다. 그러나 이와 같이 접착제를 이용하려면 접착제를 접착면에 걸쳐 매시(mesh) 형태나 도트(dot) 형태로 도포할 필요가 있다. 접착제를 접착면의 전체에 빈틈없이 도포한다면, 리튬 이온과 같은 반응 이온이 분리막을 통과할 수 없기 때문이다. 따라서 접착제를 이용하면, 전극을 전체적으로 (즉, 접착면의 전체에 걸쳐서) 분리막에 접착시킬 수는 있다 하더라도 전체적으로 빈틈없이 접착시키기는 어렵다.
또는 접착력을 가지는 코팅층을 구비하는 분리막을 통해 전체적으로 전극을 분리막에 접착시킬 수 있다. 보다 상술한다. 분리막은 폴리올레핀 계열의 분리막 기재와 같은 다공성의 분리막 기재, 및 분리막 기재의 일면 또는 양면에 전체적으로 코팅되는 다공성의 코팅층을 포함할 수 있다. 이때 코팅층은 무기물 입자들과 무기물 입자들을 서로 연결 및 고정하는 바인더 고분자의 혼합물로 형성될 수 있다.
여기서 무기물 입자는 분리막의 열적 안정성을 향상시킬 수 있다. 즉, 무기물 입자는 고온에서 분리막이 수축되는 것을 방지할 수 있다. 그리고 바인더 고분자는 무기물 입자를 고정시켜 분리막의 기계적 안정성도 향상시킬 수 있다. 또한 바인더 고분자는 전극을 분리막에 접착시킬 수 있다. 바인더 고분자는 코팅층에 전체적으로 분포하므로, 전술한 접착제와 다르게 접착면의 전체에서 빈틈없이 접착이 일어날 수 있다. 따라서 이와 같은 분리막을 이용하면 전극을 보다 안정적으로 분리막에 고정 시킬 수 있다. 이와 같은 접착을 강화하기 위해 전술한 라미네이터를 이용할 수 있다.
그런데 무기물 입자들은 충전 구조(densely packed structure)를 이루어 코팅층에서 전체적으로 무기물 입자들간의 인터스티셜 볼륨(interstitial volumes)을 형성할 수 있다. 이때 무기물 입자들이 한정하는 인터스티셜 볼륨에 의해 코팅층에는 기공 구조가 형성될 수 있다. 이러한 기공 구조로 인해 분리막에 코팅층이 형성되어 있더라도 리튬 이온이 분리막을 양호하게 통과할 수 있다. 참고로 무기물 입자들이 한정하는 인터스티셜 볼륨은 위치에 따라 바인더 고분자에 의해 막혀 있을 수도 있다.
여기서 충전 구조는 유리병에 자갈이 담겨 있는 것과 같은 구조로 설명될 수 있다. 따라서 무기물 입자들이 충전 구조를 이루면, 코팅층에서 국부적으로 무기물 입자들간의 인터스티셜 볼륨이 형성되는 것이 아니라, 코팅층에서 전체적으로 무기물 입자들간의 인터스티셜 볼륨이 형성된다. 이에 따라 무기물 입자의 크기가 증가하면 인터스티셜 볼륨에 의한 기공의 크기도 함께 증가한다. 이와 같은 충전 구조로 인해 분리막의 전체면에서 리튬 이온이 원활하게 분리막을 통과할 수 있다.
한편, 단위체 스택부에서 기본 단위체도 기본 단위체끼리 서로 접착될 수 있다. 예를 들어, 도 1에서 제2 분리막(114)의 하면에 접착제가 도포된다거나 전술한 코팅층이 코팅된다면, 제2 분리막(114)의 하면에 다른 기본 단위체가 접착될 수 있다.
이때 기본 단위체에서 전극과 분리막간의 접착력은 단위체 스택부에서 기본 단위체간의 접착력보다 클 수 있다. 물론 기본 단위체간의 접착력은 없을 수도 있다. 이와 같으면 전극조립체(단위체 스택부)를 분리할 때 접착력의 차이로 인해 기본 단위체 단위로 분리될 가능성이 높다. 참고로, 접착력은 박리력으로 표현할 수도 있다. 예를 들어, 전극과 분리막간의 접착력은 전극과 분리막을 서로 떼어낼 때 필요한 힘으로 표현할 수도 있다. 이와 같이 단위체 스택부 내에서 기본 단위체는 인접한 기본 단위체와 결합되지 않거나, 또는 기본 단위체 내에서 전극과 분리막이 서로 결합된 결합력과 다른 결합력으로 인접한 기본 단위체와 결합될 수 있다.
참고로, 분리막이 전술한 코팅층을 포함할 경우 분리막에 대한 초음파 융착은 바람직하지 않다. 분리막은 통상적으로 전극보다 크다. 이에 따라 제1 분리막(112)의 말단과 제2 분리막(114)의 말단을 초음파 융착으로 서로 결합시키려는 시도가 있을 수 있다. 그런데 초음파 융착은 혼으로 대상을 직접 가압할 필요가 있다. 그러나 혼으로 분리막의 말단을 직접 가압하면, 접착력을 가지는 코팅층으로 인해 분리막에 혼이 들러붙을 수 있다. 이로 인해 장치의 고장이 초래될 수 있다.
[기본 단위체의 변형]
지금까지 서로 같은 크기를 가지는 기본 단위체만을 설명했다. 그러나 기본 단위체는 서로 다른 크기를 가질 수도 있다. 서로 다른 크기를 가지는 기본 단위체를 적층하면 단위체 스택부를 다양한 형상으로 제조할 수 있다. 여기서 기본 단위체의 크기는 분리막의 크기를 기준으로 설명한다. 통상적으로 분리막이 전극보다 크기 때문이다.
도 8과 도 9를 참조하여 보다 상술하면, 기본 단위체는 복수 개로 마련되어 서로 다른 크기를 가지는 적어도 2개의 그룹으로 나뉠 수 있다(도 9의 도면부호 1101a, 1102a, 1103a 참조). 이와 같은 기본 단위체들을 크기에 따라 적층하면, 복수 단의 구조를 가지는 단위체 스택부(100c)가 형성될 수 있다. 도 8과 도 9는 3개의 그룹으로 나뉘는 기본 단위체들(1101a, 1102a, 1103a)이 서로 같은 크기의 기본 단위체끼리 적층되어 3개의 단을 형성한 예를 도시하고 있다. 이에 따라 도 8 및 도 9에서 단위체 스택부(100c)는 3개의 단을 형성한 구조를 가진다. 참고로, 한 개의 그룹에 속하는 기본 단위체들이 2개 이상의 단을 형성해도 무방하다.
그런데 이처럼 복수 단을 형성하는 경우, 기본 단위체는 전술한 4층 구조나 4층 구조가 반복적으로 적층된 구조, 즉 제1 기본 단위체의 구조를 가지는 것이 가장 바람직하다. (본 명세서에서 기본 단위체들이 서로 적층 구조가 동일하면 서로 크기가 다르더라도 1종의 기본 단위체에 속하는 것으로 본다.)
이에 대해 상술하면, 1개의 단에서 양극과 음극은 서로 같은 수만큼 적층되는 것이 바람직하다. 그리고 단과 단의 사이에서 서로 반대되는 전극이 분리막을 통해 서로 대향하는 것이 바람직하다. 그런데 예를 들어 제2 및 제3 기본 단위체의 경우 위와 같이 1개의 단을 형성하기 위해 2종의 기본 단위체가 필요하게 된다.
그러나 도 9에 도시되어 있는 것과 같이 제1 기본 단위체의 경우 위와 같이 1개의 단을 형성하기 위해 1종의 기본 단위체만 필요하게 된다. 따라서 기본 단위체가 전술한 4층 구조나 4층 구조가 반복적으로 적층된 구조를 가지면, 복수 단을 형성하더라도 기본 단위체의 가짓수를 줄일 수 있다.
또한 예를 들어 제2 및 제3 기본 단위체의 경우 위와 같이 1개의 단을 형성하기 위해 2종의 기본 단위체를 적어도 1개씩 적층할 필요가 있으므로, 1개의 단은 최소 12층의 구조를 가지게 된다. 그러나 제1 기본 단위체의 경우 위와 같이 1개의 단을 형성하기 위해 1종의 기본 단위체만 적층하면 되므로, 1개의 단은 최소 4층의 구조를 가지게 된다. 따라서 기본 단위체가 전술한 4층 구조나 4층 구조가 반복적으로 적층된 구조를 가지면, 복수 단을 형성할 때 각 단의 두께를 매우 용이하게 조절할 수 있다.
한편, 기본 단위체는 서로 다른 크기를 가질 수도 있을 뿐만 아니라, 서로 다른 기하학적 형상을 가질 수도 있다. 예를 들어, 도 10에서 도시하고 있는 것과 같이, 기본 단위체들은 크기뿐만 아니라, 모서리 형상에 있어 차이가 있을 수 있고, 천공 유무에 있어 차이가 있을 수 있다. 보다 구체적으로 도 10에서 도시하고 있는 것과 같이, 3개의 그룹으로 나뉘는 기본 단위체들이 서로 같은 기하학적 형상의 기본 단위체끼리 적층되어 3개의 단을 형성할 수도 있다.
이를 위해 기본 단위체는 적어도 2개의 그룹(각 그룹은 서로 다른 기하학적 형상을 가짐)으로 나뉠 수 있다. 이때도 동일하게 기본 단위체는 전술한 4층 구조나 4층 구조가 반복적으로 적층된 구조, 즉 제1 기본 단위체의 구조를 가지는 것이 가장 바람직하다. (본 명세서에서 기본 단위체들이 서로 적층 구조가 동일하면 서로 기하학적 형상이 다르더라도 1종의 기본 단위체에 속하는 것으로 본다.)
[보조 단위체]
본 발명에 따른 전극조립체는 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 적층되는 보조 단위체를 포함할 수 있다.
보조 단위체는 제1 보조 단위체와 제2 보조 단위체를 포함할 수 있다. 먼저 제1 보조 단위체에 대해 살펴본다. 본 발명에서 기본 단위체는 일측 말단에 전극이 위치하고 타측 말단에 분리막이 위치한다. 따라서 기본 단위체를 순차적으로 적층하면, 단위체 스택부의 가장 위쪽이나 가장 아래쪽에 전극(도 11에서 도면부호 116의 전극 참조, 이하 '말단 전극'이라 한다)이 위치하게 된다. 제1 보조 단위체는 이와 같은 말단 전극에 추가적으로 적층된다.
보다 구체적으로 말단 전극(116)이 양극이면, 제1 보조 단위체(130a)는 도 11에서 도시하고 있는 것과 같이, 말단 전극(116)으로부터 차례로, 즉 말단 전극(116)으로부터 외측으로 분리막(114), 음극(113), 분리막(112) 및 양극(111)이 순차적으로 적층되어 형성될 수 있다. 또한 말단 전극(116)이 음극이면, 제1 보조 단위체(130b)는 도 12에서 도시하고 있는 것과 같이, 말단 전극(116)으로부터 차례로, 즉 말단 전극(116)으로부터 외측으로 분리막(114) 및 양극(113)이 순차적으로 적층 되어 형성될 수 있다. (이때 필요에 따라 제1 보조 단위체의 양극에 외측으로 분리막이 더 적층될 수 있다.)
본 발명에 따른 전극조립체는 도 11과 도 12에 도시되어 있는 것과 같이, 단위체 스택부(100d, 100e)에 적층되는 제1 보조 단위체(130a, 130b)를 통해 말단 전극 측의 가장 외측에 양극을 위치시킬 수 있다. 이때 가장 외측에 위치하는 양극, 즉 제1 보조 단위체의 양극은 집전체의 양면 중에 기본 단위체를 바라보는 일면(도 11을 기준으로 아래쪽을 바라보는 일면)에만 활물질층이 코팅되는 것이 바람직하다. 이와 같이 활물질층이 코팅되면, 말단 전극 측의 가장 외측에 활물질층이 위치하지 않게 되므로, 활물질층이 낭비되는 것을 방지할 수 있다. 참고로, 양극은 (예를 들어) 리튬 이온을 방출하는 구성이므로 가장 외측에 양극을 위치시키면 전지 용량에 있어 유리하다.
다음으로 제2 보조 단위체에 대해 살펴본다. 제2 보조 단위체는 기본적으로 제1 보조 단위체와 동일한 역할을 수행한다. 보다 상술한다. 본 발명에서 기본 단위체는 일측 말단에 전극이 위치하고 타측 말단에 분리막이 위치한다. 따라서 기본 단위체를 순차적으로 적층하면, 단위체 스택부의 가장 위쪽이나 가장 아래쪽에 분리막(도 13에서 도면부호 117의 분리막 참조, 이하 '말단 분리막'이라 한다)이 위치하게 된다. 제2 보조 단위체는 이와 같은 말단 분리막에 추가적으로 적층된다.
보다 구체적으로 기본 단위체에서 말단 분리막(117)에 접한 전극(113)이 양극이면, 제2 보조 단위체(140a)는 도 13에서 도시하고 있는 것과 같이, 말단 분리막(117)으로부터 차례로 음극(111), 분리막(112) 및 양극(113)이 적층되어 형성될 수 있다. 또한 기본 단위체에서 말단 분리막(117)에 접한 전극(113)이 음극이면, 제2 보조 단위체(140b)는 도 14에서 도시하고 있는 것과 같이 양극(111)으로 형성될 수 있다. (이때 필요에 따라 제2 보조 단위체의 양극에 외측으로 분리막이 더 적층될 수 있다.)
본 발명에 따른 전극조립체는 도 13과 도 14에 도시되어 있는 것과 같이, 단위체 스택부(100f, 100g)에 적층되는 제2 보조 단위체(140a, 140b)를 통해 말단 분리막 측의 가장 외측에 양극을 위치시킬 수 있다. 이때 가장 외측에 위치하는 양극, 즉 제2 보조 단위체의 양극도 제1 보조 단위체의 양극과 동일하게, 집전체의 양면 중에 기본 단위체를 바라보는 일면(도 13을 기준으로 위쪽을 바라보는 일면)에만 활물질층이 코팅되는 것이 바람직하다.
그런데 제1 보조 단위체와 제2 보조 단위체는 전술한 구조와 다른 구조를 가질 수도 있다. 먼저 제1 보조 단위체에 대해 살펴본다. 도 15에서 도시하고 있는 것과 같이 말단 전극(116)이 양극이면, 제1 보조 단위체(130c)는 분리막(114) 및 음극(113)이 말단 전극(116)으로부터 차례로 적층되어 형성될 수 있다. 또한 도 16에 도시되어 있는 것과 같이 말단 전극(116)이 음극이면, 제1 보조 단위체(130d)는 분리막(114), 양극(113), 분리막(112) 및 음극(111)이 말단 전극(116)으로부터 차례로 적층되어 형성될 수 있다.
본 발명에 따른 전극조립체는 도 15와 도 16에 도시되어 있는 것과 같이, 단위체 스택부(100h, 100i)에 적층되는 제1 보조 단위체(130c, 130d)를 통해 말단 전극 측의 가장 외측에 음극을 위치시킬 수 있다.
다음으로 제2 보조 단위체에 대해 살펴본다. 도 17에서 도시하고 있는 것과 같이, 기본 단위체에서 말단 분리막(117)에 접한 전극(113)이 양극이면, 제2 보조 단위체(140c)는 음극(111)으로 형성될 수 있다. 또한 도 18에서 도시하고 있는 것과 같이, 기본 단위체에서 말단 분리막(117)에 접한 전극(113)이 음극이면, 제2 보조 단위체(140d)는 양극(111), 분리막(112) 및 음극(13)이 말단 분리막(117)으로부터 차례로 적층되어 형성될 수 있다.
본 발명에 따른 전극조립체는 도 17과 도 18에 도시되어 있는 것과 같이, 단위체 스택부(100j, 100k)에 적층되는 제2 보조 단위체(140c, 140d)를 통해 말단 분리막 측의 가장 외측에 음극을 위치시킬 수 있다.
참고로, 음극은 전위차로 인해 전지 케이스(예를 들어, 파우치형 케이스)의 알루미늄층과 반응을 일으킬 수 있다. 따라서 음극은 분리막을 통해 전지 케이스로부터 절연되는 것이 바람직하다. 이를 위해 도 15 내지 도 18에서 제1 및 제2 보조 단위체는 음극의 외측에 분리막을 더 포함할 수도 있다. 예를 들어, 도 15의 제1 보조 단위체(130c)와 대비하여 도 19의 제1 보조 단위체(130e)는 가장 외측에 분리막(112)을 더 포함할 수도 있다. 참고로, 보조 단위체가 분리막을 포함하면 보조 단위체를 기본 단위체에 정렬할 때 보다 용이하다.
한편, 도 20에서 도시하고 있는 것과 같이 단위체 스택부(100m)와, 단위체 스택부(100m)에 각각 제1 및 제2 보조 단위체(130f)(140e)가 적층되는 전극조립체를 형성할 수도 있다. 여기서 기본 단위체(110b)는 하측에서 상측으로 제1 전극(111), 제1 분리막(112), 제2 전극(113) 및 제2 분리막(114)이 차례로 적층되어 형성될 수 있다. 이때 제1 전극(111)은 양극일 수 있고 제2 전극(113)은 음극일 수 있다.
그리고 제1 보조 단위체(130f)는 분리막(114), 음극(113), 분리막(112) 및 양극(111)이 말단 전극(116)으로부터 순차적으로 적층되어 형성될 수 있다. 이때 제1 보조 단위체(130f)의 양극(111)은 집전체의 양면 중에 기본 단위체(110b)를 바라보는 일면에만 활물질층이 형성될 수 있다.
또한 제2 보조 단위체(140e)는 말단 분리막(117)으로부터 순차적으로 양극(111, 제1 양극), 분리막(112), 음극(113), 분리막(114) 및 양극(118, 제2 양극)이 적층되어 형성될 수 있다. 이때 제2 보조 단위체(140e)의 양극 중 가장 외측에 위치한 양극(118, 제2 양극)은 집전체의 양면 중에 기본 단위체(110b)를 바라보는 일면에만 활물질층이 형성될 수 있다.
마지막으로 도 21에서 도시하고 있는 것과 같이, 단위체 스택부(100n)와, 단위체 스택부(100n)의 가장 아래쪽에 제2 보조 단위체(140f)가 적층되는 전극조립체를 형성할 수도 있다.
여기서 기본 단위체(110e)는 상측에서 하측으로 제1 전극(111), 제1 분리막(112), 제2 전극(113) 및 제2 분리막(114)이 적층되어 형성될 수 있다. 이때 제1 전극(111)은 음극일 수 있고 제2 전극(113)은 양극일 수 있다. 그리고 제2 보조 단위체(140f)는 음극(111), 분리막(112), 양극(113), 분리막(114) 및 음극(119)이 말단 분리막(117)으로부터 순차적으로 적층되어 형성될 수 있다.
전극조립체를 포함하는 폴리머 이차전지 셀
본 발명은 전술한 전극조립체를 포함하여 폴리머 이차전지 셀을 구현할 수 있다.
예를 들면, 본 발명에 따른 폴리머 이차전지 셀은 도 22에 도시되어 있는 것과 같이, 단위체 스택부(100)와 보조 단위체를 포함하는 전극조립체, 단위체 스택부(100)와 보조 단위체를 고정하는 고정부(200), 및 고정부(200)와 전극조립체를 내장하는 파우치 케이스(300)가 포함될 수 있다.
여기서 보조 단위체는 제1 및 제2 보조 단위체(130)(140)가 포함될 수 있다. 그리고 고정부(200)는 물에 적셨을 때에 점착성을 발현하는　고분자 테이프가 사용될 수 있다.
즉, 단위체 스택부(100)를 포함하는 전극조립체는 단위체 스택부(100)의 가장 위쪽 또는 가장 아래쪽에 각각 적층되는 제1 및 제2 보조 단위체(130)(140)가 포함될 수 있으며, 고정부(200)는 단위체 스택부(100b)와 제1 및 제2 보조 단위체(130)(140)를 포함하여 고정될 수 있다.
따라서 본 발명에 따른 폴리머 이차전지 셀은 스택형 구조나 스택/폴딩형 구조와 구별되는 새로운 구조를 가지는 전극조립체를 포함하며, 이에 적층공법을 간소화하고, 상품성을 높일 수 있다.
100a ~ 100n: 단위체 스택부 110a ~ 110e: 기본 단위체
111: 제1 전극 112: 제1 분리막
113: 제2 전극 114: 제2 분리막
116: 말단 전극 117: 말단 분리막
121: 제1 전극 재료 122: 제1 분리막 재료
123: 제2 전극 재료 124: 제2 분리막 재료
130a ~ 130f: 제1 보조 단위체 140a ~ 140f: 제2 보조 단위체
200: 고정부 300: 파우치

Claims (27)

  1. (a) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 1종의 기본 단위체가 반복적으로 배치된 구조나, 또는 (b) 서로 동일한 개수의 전극과 분리막이 교대로 배치되어 일체로 결합된 2종 이상의 기본 단위체가 정해진 순서에 따라 배치된 구조를 가지는 단위체 스택부; 및
    상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 배치되는 보조 단위체를 포함하며,
    상기 (a)의 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 배치된 4층 구조나 상기 4층 구조가 반복적으로 배치된 구조를 가지고,
    상기 (b)의 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 배치하면, 상기 4층 구조나 상기 4층 구조가 반복적으로 배치된 구조가 형성되는 것을 특징으로 하는 전극조립체.
  2. 청구항 1에 있어서,
    상기 분리막의 말단은 인접한 분리막의 말단과 접합되지 않는 것을 특징으로 하는 전극조립체.
  3. 청구항 1에 있어서,
    상기 단위체 스택부 내에서 상기 기본 단위체는 인접한 기본 단위체와 결합되지 않거나, 또는 상기 기본 단위체 내에서 상기 전극과 상기 분리막이 서로 결합된 결합력과 다른 결합력으로 인접한 기본 단위체와 결합되는 것을 특징으로 하는 전극조립체.
  4. 청구항 1에 있어서,
    상기 (a)의 1종의 기본 단위체는 상기 4층 구조나 상기 4층 구조가 반복적으로 배치된 구조를 가지는 제1 기본 단위체를 포함하며,
    상기 단위체 스택부는 상기 제1 기본 단위체가 반복적으로 배치된 구조를 가지는 것을 특징으로 하는 전극조립체.
  5. 청구항 1에 있어서,
    상기 (b)의 2종 이상의 기본 단위체는,
    제1 전극, 제1 분리막, 제2 전극, 제2 분리막, 제1 전극 및 제1 분리막이 차례로 배치되어 일체로 결합된 제2 기본 단위체와,
    제2 전극, 제2 분리막, 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 차례로 배치되어 일체로 결합된 제3 기본 단위체를 포함하며,
    상기 단위체 스택부는 상기 제2 기본 단위체와 상기 제3 기본 단위체가 교호적으로 배치된 구조를 가지는 것을 특징으로 하는 전극조립체.
  6. 청구항 1에 있어서,
    상기 (a)의 1종의 기본 단위체는 복수 개로 마련되어 서로 다른 크기를 가지는 적어도 2개의 그룹으로 나뉘며,
    상기 단위체 스택부는 상기 (a)의 1종의 기본 단위체들이 크기에 따라 적층되어 복수 단을 형성한 구조를 가지는 것을 특징으로 하는 전극조립체.
  7. 청구항 1에 있어서,
    상기 (a)의 1종의 기본 단위체는 복수 개로 마련되어 서로 다른 기하학적 형상을 가지는 적어도 2개의 그룹으로 나뉘며,
    상기 단위체 스택부는 상기 (a)의 1종의 기본 단위체들이 기하학적 형상에 따라 적층되어 복수 단을 형성한 구조를 가지는 것을 특징으로 하는 전극조립체.
  8. 청구항 1에 있어서,
    상기 전극은 각각의 기본 단위체 내에서 인접한 분리막에 접착되는 것을 특징으로 하는 전극조립체.
  9. 청구항 8에 있어서,
    상기 전극은 상기 인접한 분리막을 바라보는 면에서 전체적으로 상기 인접한 분리막에 접착되는 것을 특징으로 하는 전극조립체.
  10. 청구항 8에 있어서,
    상기 전극과 상기 분리막간의 접착은, 상기 전극과 상기 인접한 분리막에 압력을 가하는 것에 의한 접착, 또는 상기 전극과 상기 인접한 분리막에 압력과 열을 가하는 것에 의한 접착인 것을 특징으로 하는 전극조립체.
  11. 청구항 8에 있어서,
    상기 기본 단위체 내에서 상기 전극과 상기 인접한 분리막간의 접착력은 상기 단위체 스택부 내에서 상기 기본 단위체간의 접착력보다 큰 것을 특징으로 하는 전극조립체.
  12. 청구항 8에 있어서,
    상기 분리막은 다공성의 분리막 기재, 및 상기 분리막 기재의 일면 또는 양면에 전체적으로 코팅되는 다공성의 코팅층을 포함하고,
    상기 코팅층은 무기물 입자들과 상기 무기물 입자들을 서로 연결 및 고정하는 바인더 고분자의 혼합물로 형성되며.
    상기 전극은 상기 코팅층에 의해 상기 인접한 분리막에 접착되는 것을 특징으로 하는 전극조립체.
  13. 청구항 12에 있어서,
    상기 무기물 입자들은 충전 구조(densely packed structure)를 이루어 상기 코팅층에서 전체적으로 무기물 입자들간의 인터스티셜 볼륨(interstitial volumes)을 형성하고, 상기 무기물 입자들이 한정하는 인터스티셜 볼륨에 의해 상기 코팅층에 기공 구조가 형성되는 것을 특징으로 하는 전극조립체.
  14. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 전극인 말단 전극에 적층되는 제1 보조 단위체를 포함하며,
    상기 말단 전극이 양극일 때 상기 제1 보조 단위체는 상기 말단 전극으로부터 차례로 분리막, 음극, 분리막 및 양극이 적층되어 형성되고,
    상기 말단 전극이 음극일 때 상기 제1 보조 단위체는 상기 말단 전극으로부터 차례로 분리막 및 양극이 적층되어 형성되는 것을 특징으로 하는 전극조립체.
  15. 청구항 14에 있어서,
    상기 제1 보조 단위체의 양극은,
    집전체; 및
    상기 집전체의 양면 중에 상기 기본 단위체를 바라보는 일면에만 코팅되는 활물질을 구비하는 것을 특징으로 하는 전극조립체.
  16. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 분리막인 말단 분리막에 적층되는 제2 보조 단위체를 포함하며,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 양극일 때 상기 제2 보조 단위체는 상기 말단 분리막으로부터 차례로 음극, 분리막 및 양극이 적층되어 형성되고,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 음극일 때 상기 제2 보조 단위체는 양극으로 형성되는 것을 특징으로 하는 전극조립체.
  17. 청구항 16에 있어서,
    상기 제2 보조 단위체의 양극은,
    집전체; 및
    상기 집전체의 양면 중에 상기 기본 단위체를 바라보는 일면에만 코팅되는 활물질을 구비하는 것을 특징으로 하는 전극조립체.
  18. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 전극인 말단 전극에 적층되는 제1 보조 단위체를 포함하며,
    상기 말단 전극이 양극일 때 상기 제1 보조 단위체는 상기 말단 전극으로부터 차례로 분리막 및 음극이 적층되어 형성되고,
    상기 말단 전극이 음극일 때 상기 제1 보조 단위체는 상기 말단 전극으로부터 차례로 분리막, 양극, 분리막 및 음극이 적층되어 형성되는 것을 특징으로 하는 전극조립체.
  19. 청구항 18에 있어서,
    상기 제1 보조 단위체는 상기 음극의 외측에 분리막을 더 포함하는 것을 특징으로 하는 전극조립체.
  20. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 분리막인 말단 분리막에 적층되는 제2 보조 단위체를 포함하며,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 양극일 때 상기 제2 보조 단위체는 음극으로 형성되고,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 음극일 때 상기 제2 보조 단위체는 상기 말단 분리막으로부터 차례로 양극, 분리막 및 음극이 적층되어 형성되는 것을 특징으로 하는 전극조립체.
  21. 청구항 20에 있어서,
    상기 제2 보조 단위체는 상기 음극의 외측에 분리막을 더 포함하는 것을 특징으로 하는 전극조립체.
  22. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 분리막인 말단 분리막에 적층되는 제2 보조 단위체를 포함하며,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 음극일 때 상기 제2 보조 단위체는 상기 말단 분리막으로부터 차례로 제1 양극, 분리막, 음극, 분리막 및 제2 양극이 적층되어 형성되는 것을 특징으로 전극조립체.
  23. 청구항 22에 있어서,
    상기 제2 보조 단위체의 제2 양극은,
    집전체; 및
    상기 집전체의 양면 중에 상기 기본 단위체를 바라보는 일면에만 코팅되는 활물질을 구비하는 것을 특징으로 전극조립체.
  24. 청구항 1에 있어서,
    상기 보조 단위체는 상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽에 위치하는 분리막인 말단 분리막에 적층되는 제2 보조 단위체를 포함하며,
    상기 기본 단위체에서 상기 말단 분리막에 접한 전극이 양극일 때 상기 제2 보조 단위체는 상기 말단 분리막으로부터 차례로 제1 음극, 분리막, 양극, 분리막 및 제2 음극이 적층되어 형성되는 것을 특징으로 전극조립체.
  25. 청구항 1에 따른 전극조립체; 및
    상기 전극조립체를 내장하는 파우치 케이스를 포함하는 것을 특징으로 하는 폴리머 이차전지의 셀.
  26. 청구항 25에 있어서,
    상기 전극조립체를 고정하는 고분자 테이프를 더 포함하는 것을 특징으로 하는 폴리머 이차전지의 셀.
  27. 서로 동일한 개수의 전극과 분리막이 교대로 적층된 구조를 가지는 1종의 기본 단위체나, 또는 서로 동일한 개수의 전극과 분리막이 교대로 적층된 구조를 가지는 2종 이상의 기본 단위체를 제조하는 제1 단계;
    상기 1종의 기본 단위체를 반복적으로 적층하거나, 또는 상기 2종 이상의 기본 단위체를 정해진 순서에 따라 적층하여 단위체 스택부를 제조하는 제2 단계; 및
    상기 단위체 스택부의 가장 위쪽 또는 가장 아래쪽 중의 적어도 어느 한쪽에 보조 단위체를 적층하는 제3 단계를 포함하며,
    상기 1종의 기본 단위체는 제1 전극, 제1 분리막, 제2 전극 및 제2 분리막이 순차적으로 적층된 4층 구조나 상기 4층 구조가 반복적으로 적층된 구조를 가지고,
    상기 2종 이상의 기본 단위체를 각각 1개씩 정해진 순서에 따라 적층하면, 상기 4층 구조나 상기 4층 구조가 반복적으로 적층된 구조가 형성되는 것을 특징으로 하는 전극조립체의 제조방법.
KR1020140017698A 2013-02-15 2014-02-17 전극조립체 및 이를 포함하는 폴리머 이차전지 셀 Active KR101567675B1 (ko)

Priority Applications (8)

Application Number Priority Date Filing Date Title
TW103105131A TWI520403B (zh) 2013-02-15 2014-02-17 電極組及包含其之聚合物二次電池單元與製造電極組之方法
CN201480000983.7A CN104221201B (zh) 2013-02-15 2014-02-17 电极组装体及包括该电极组装体的聚合物二次电池单元
JP2015524207A JP2015527709A (ja) 2013-02-15 2014-02-17 電極組立体及びこれを含むポリマー二次電池セル
PCT/KR2014/001264 WO2014126430A1 (ko) 2013-02-15 2014-02-17 전극조립체 및 이를 포함하는 폴리머 이차전지 셀
US14/469,851 US10418609B2 (en) 2013-02-15 2014-08-27 Electrode assembly and polymer secondary battery cell including the same
JP2017000010A JP6467440B2 (ja) 2013-02-15 2017-01-03 電極組立体及びこれを含むポリマー二次電池セル
US16/534,771 US10804520B2 (en) 2013-02-15 2019-08-07 Electrode assembly and polymer secondary battery cell including the same
US17/009,272 US11476546B2 (en) 2013-02-15 2020-09-01 Electrode assembly and polymer secondary battery cell including the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020130016510 2013-02-15
KR20130016510 2013-02-15

Publications (2)

Publication Number Publication Date
KR20140103084A true KR20140103084A (ko) 2014-08-25
KR101567675B1 KR101567675B1 (ko) 2015-11-10

Family

ID=51747583

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020140017698A Active KR101567675B1 (ko) 2013-02-15 2014-02-17 전극조립체 및 이를 포함하는 폴리머 이차전지 셀

Country Status (7)

Country Link
US (3) US10418609B2 (ko)
EP (1) EP2814103B1 (ko)
JP (2) JP2015527709A (ko)
KR (1) KR101567675B1 (ko)
CN (1) CN104221201B (ko)
TW (1) TWI520403B (ko)
WO (1) WO2014126430A1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019009511A1 (ko) * 2017-07-06 2019-01-10 주식회사 엘지화학 이차전지
WO2020138841A1 (ko) * 2018-12-24 2020-07-02 주식회사 엘지화학 벤딩 현상이 개선된 스택형 전극 조립체 및 이의 제조방법
WO2023022542A1 (ko) * 2021-08-18 2023-02-23 주식회사 엘지에너지솔루션 전극 조립체 및 이를 포함하는 이차 전지
US12266756B2 (en) 2019-11-19 2025-04-01 Lg Energy Solution, Ltd. Method for manufacturing electrode assembly

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
PL2882027T3 (pl) 2013-05-23 2020-09-07 Lg Chem, Ltd. Zespół elektrodowy i jednostka rodnikowa dla niego
KR101561735B1 (ko) * 2013-09-25 2015-10-19 주식회사 엘지화학 전극조립체 제조방법
KR101609424B1 (ko) 2013-09-26 2016-04-05 주식회사 엘지화학 전극조립체의 제조방법
KR101619604B1 (ko) * 2013-09-26 2016-05-10 주식회사 엘지화학 전극조립체 및 이차전지의 제조방법
US11189860B2 (en) * 2016-07-28 2021-11-30 Sanyo Electric Co., Ltd. Method of manufacturing secondary battery
JP6787241B2 (ja) * 2017-04-28 2020-11-18 トヨタ自動車株式会社 電極積層体及び電池の製造方法
US11264641B2 (en) 2018-01-10 2022-03-01 Samsung Electronics Co., Ltd. All-solid secondary battery, multilayered all-solid secondary battery, and method of manufacturing all-solid secondary battery
CN110391449A (zh) * 2019-07-16 2019-10-29 蜂巢能源科技有限公司 模切叠片系统及方法
KR102749027B1 (ko) * 2019-11-27 2025-01-02 주식회사 엘지에너지솔루션 전극조립체 및 그 제조방법
KR20230027231A (ko) * 2020-06-24 2023-02-27 24엠 테크놀로지즈, 인크. 탄소 함유 코팅들을 갖는 전기화학 셀들 및 전극들 및 그들의 생산 방법들
KR102784243B1 (ko) * 2022-01-20 2025-03-21 삼성에스디아이 주식회사 이차전지

Family Cites Families (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6224995B1 (en) * 1997-03-06 2001-05-01 Mitsubishi Chemical Corporation Three dimensional free form battery apparatus
JP3829398B2 (ja) 1997-03-28 2006-10-04 株式会社ジーエス・ユアサコーポレーション 電池の製造方法
JP4271756B2 (ja) * 1998-12-02 2009-06-03 日東電工株式会社 電池用接着剤又は粘着剤もしくは粘着テープ・シート
JP2001028275A (ja) * 1999-06-25 2001-01-30 Mitsubishi Chemicals Corp 立体自由形状バッテリー装置
JP3611765B2 (ja) * 1999-12-09 2005-01-19 シャープ株式会社 二次電池及びそれを用いた電子機器
KR100515571B1 (ko) * 2000-02-08 2005-09-20 주식회사 엘지화학 중첩 전기 화학 셀
KR100515572B1 (ko) * 2000-02-08 2005-09-20 주식회사 엘지화학 중첩 전기화학 셀 및 그의 제조 방법
JP4644899B2 (ja) 2000-02-23 2011-03-09 ソニー株式会社 電極及び電池、並びにそれらの製造方法
JP2002151159A (ja) 2000-09-01 2002-05-24 Nisshinbo Ind Inc リチウム系電池
US7332242B2 (en) 2000-09-01 2008-02-19 Itochu Corporation Lithium-based battery having extensible, ion-impermeable polymer covering on the battery container
KR100406690B1 (ko) * 2001-03-05 2003-11-21 주식회사 엘지화학 다성분계 복합 필름을 이용한 전기화학소자
JP2002342004A (ja) * 2001-05-11 2002-11-29 Sony Corp 文字入力方法及び文字入力装置
KR100467690B1 (ko) * 2001-11-06 2005-01-24 삼성에스디아이 주식회사 이차전지의 전극 젤리 롤용 마감 테이프를 구비한 이차전지의 전극 조합체
US6844109B2 (en) * 2001-12-18 2005-01-18 Ngk Spark Plug Co., Ltd. Li-ion and/or Li-ion polymer battery with edge protectors
KR100440934B1 (ko) * 2002-02-06 2004-07-21 삼성에스디아이 주식회사 이차전지
JP4281382B2 (ja) * 2002-04-19 2009-06-17 ソニー株式会社 生成水処理システム及び発電装置
US20060011571A1 (en) * 2002-11-08 2006-01-19 Silver Brian H Artificial nipple with reinforcement
KR100513645B1 (ko) * 2003-03-20 2005-09-07 주식회사 엘지화학 최외곽 전극이 분리막에 의해 포켓팅된 적층형 전지
KR100895196B1 (ko) * 2004-09-02 2009-04-24 주식회사 엘지화학 유/무기 복합 다공성 필름 및 이를 이용한 전기 화학 소자
EP1784876B1 (en) 2004-09-02 2018-01-24 LG Chem, Ltd. Organic/inorganic composite porous film and electrochemical device prepared thereby
TWI318018B (en) 2004-09-02 2009-12-01 Lg Chemical Ltd Organic/inorganic composite porous film and electrochemical device prepared thereby
US20060115718A1 (en) * 2004-11-30 2006-06-01 Delphi Technologies, Inc. Lithium ion polymer multi-cell and method of making
KR100758482B1 (ko) * 2004-12-07 2007-09-12 주식회사 엘지화학 표면 처리된 다공성 필름 및 이를 이용한 전기 화학 소자
KR100775310B1 (ko) 2004-12-22 2007-11-08 주식회사 엘지화학 유/무기 복합 다공성 분리막 및 이를 이용한 전기 화학소자
TW200743245A (en) 2006-05-01 2007-11-16 Antig Tech Co Ltd Assembly method used in the assembly of flat-plate type membrane electrode assembled layer and its structure
KR100874387B1 (ko) * 2006-06-13 2008-12-18 주식회사 엘지화학 둘 이상의 작동 전압을 제공하는 중첩식 이차전지
KR100878700B1 (ko) 2006-06-26 2009-01-14 주식회사 엘지화학 전지셀 제조용 전극판 및 그것의 제조방법
KR100894408B1 (ko) * 2006-07-10 2009-04-24 주식회사 엘지화학 향상된 안전성의 스택/폴딩형 전극조립체 및 이를 포함하는전기화학 셀
TW200812138A (en) 2006-08-18 2008-03-01 Antig Technology Corp Flat type membrane electrode layer structure
KR100987260B1 (ko) * 2007-07-25 2010-10-12 주식회사 엘지화학 전기화학소자 및 그 제조방법
US20120022534A1 (en) * 2008-09-17 2012-01-26 Skeletal Dynamics Llc Intramedullary arthrodesis nail and method of use
CN102138244B (zh) 2009-03-31 2014-05-28 三菱重工业株式会社 二次电池及电池系统
US20110024430A1 (en) * 2009-08-03 2011-02-03 Meissen Cynthia R Reusable waste container
KR101103499B1 (ko) 2009-10-07 2012-01-06 에스케이이노베이션 주식회사 전지용 전극조립체 및 그 제조방법
CN101771165B (zh) * 2010-02-08 2012-07-25 中南大学 一种圆柱形锂离子动力电池及其制备方法
JP2011210524A (ja) * 2010-03-30 2011-10-20 Sanyo Electric Co Ltd 積層式電池
CN102884665B (zh) * 2010-04-06 2015-09-30 株式会社Lg化学 改进的堆叠型电池胞或者双电池胞、用于使用该电池胞的二次电池的电极组件及其制造方法
CN102760905A (zh) * 2011-04-28 2012-10-31 迪吉亚节能科技股份有限公司 高容量锂电池
CN202585648U (zh) * 2012-02-20 2012-12-05 宁德新能源科技有限公司 软包装叠片式电池结构
KR20130113301A (ko) * 2012-04-05 2013-10-15 주식회사 엘지화학 계단 구조의 전지셀
TWI484681B (zh) * 2012-05-23 2015-05-11 Ｌｇ化學股份有限公司 電極組之製造方法及包含電極組之電化學電池
EP2772978B1 (en) * 2012-05-23 2018-12-26 LG Chem, Ltd. Electrode assembly and electrochemical device comprising same

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019009511A1 (ko) * 2017-07-06 2019-01-10 주식회사 엘지화학 이차전지
KR20190005425A (ko) * 2017-07-06 2019-01-16 주식회사 엘지화학 이차전지
US11177519B2 (en) 2017-07-06 2021-11-16 Lg Chem, Ltd. Secondary battery
US11728466B2 (en) 2017-07-06 2023-08-15 Lg Energy Solution, Ltd. Secondary battery
WO2020138841A1 (ko) * 2018-12-24 2020-07-02 주식회사 엘지화학 벤딩 현상이 개선된 스택형 전극 조립체 및 이의 제조방법
US11824154B2 (en) 2018-12-24 2023-11-21 Lg Energy Solution, Ltd. Stack type electrode assembly in which bending phenomenon is alleviated, and manufacturing method therefor
US12266756B2 (en) 2019-11-19 2025-04-01 Lg Energy Solution, Ltd. Method for manufacturing electrode assembly
WO2023022542A1 (ko) * 2021-08-18 2023-02-23 주식회사 엘지에너지솔루션 전극 조립체 및 이를 포함하는 이차 전지

Also Published As

Publication number Publication date
WO2014126430A1 (ko) 2014-08-21
US20190379026A1 (en) 2019-12-12
US10418609B2 (en) 2019-09-17
US11476546B2 (en) 2022-10-18
KR101567675B1 (ko) 2015-11-10
CN104221201A (zh) 2014-12-17
CN104221201B (zh) 2016-08-31
US10804520B2 (en) 2020-10-13
EP2814103A4 (en) 2015-06-03
JP2017103237A (ja) 2017-06-08
TW201501385A (zh) 2015-01-01
EP2814103B1 (en) 2017-12-06
US20200395591A1 (en) 2020-12-17
JP6467440B2 (ja) 2019-02-13
EP2814103A1 (en) 2014-12-17
JP2015527709A (ja) 2015-09-17
US20140363725A1 (en) 2014-12-11
TWI520403B (zh) 2016-02-01

Similar Documents

Publication Publication Date Title
KR101567675B1 (ko) 전극조립체 및 이를 포함하는 폴리머 이차전지 셀
KR101595643B1 (ko) 전극조립체 및 이를 포함하는 폴리머 이차전지 셀
KR101595645B1 (ko) 전극 조립체
KR101823192B1 (ko) 기본 단위체 제조 장치 및 전극 조립체의 제조 방법
KR101729815B1 (ko) 전극 조립체 및 이를 위한 기본 단위체
KR101598682B1 (ko) 전극조립체 및 전극조립체 제조방법
KR101637659B1 (ko) 세퍼레이터 절단공정을 포함하는 전극조립체의 제조방법
KR101795830B1 (ko) 배터리 라미네이션 및 적층 장치, 그리고 그 방법
KR101738734B1 (ko) 파우치형 이차전지
KR101763993B1 (ko) 기본 단위체 제조 장치 및 전극 조립체의 제조 방법
CN104662725B (zh) 电极组件及用于该电极组件的基本单体
KR101807354B1 (ko) 전극 조립체
KR101535023B1 (ko) 전극 조립체 및 이를 위한 기본 단위체
KR102080253B1 (ko) 전극 조립체
KR101729818B1 (ko) 전극 조립체 및 이를 위한 기본 단위체
KR101549337B1 (ko) 전극 조립체의 제조 방법
KR101810281B1 (ko) 2차 전지 및 그 2차 전지의 제작 방법
JP6220396B2 (ja) 電極組立体の製造方法
KR101747514B1 (ko) 전극 조립체
CN104662724A (zh) 电极组件的制造方法

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20181016

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 11
