Abstract

본 발명은 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 I로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체를 제공한다.
<화학식 1>
Figure pct00099

<화학식 I>

Description

유기 발광 매체 {ORGANIC LIGHT-EMITTING MEDIUM}
본 발명은 방향족 아민 유도체와 안트라센 유도체를 이용한 유기 발광 매체 및 유기 전계 발광 소자에 관한 것이다.
유기 물질을 사용한 유기 전계 발광(EL) 소자는, 고체 발광형의 저렴한 대면적 풀컬러 표시 소자로서의 용도가 유망시되어 많은 개발이 행해지고 있다. 일반적으로 유기 EL 소자는, 발광층 및 이 층을 끼운 한쌍의 대향 전극으로 구성되어 있다. 발광은 양 전극 사이에 전계가 인가되면, 음극측으로부터 전자가 주입되고, 양극측으로부터 정공이 주입된다. 또한, 이 전자가 발광층에서 정공과 재결합하여 여기 상태를 생성하고, 여기 상태가 기저 상태로 되돌아갈 때에 에너지를 광으로서 방출한다.
유기 EL용 발광 재료의 개선에 의해 유기 EL 소자의 성능은 서서히 개선되고 있다. 특히 청색 유기 EL 소자의 색 순도 향상(발광 파장의 단파장화)은 디스플레이의 색 재현성 향상으로 연결되는 중요한 기술이다.
발광층에 사용되는 재료의 예로서, 특허문헌 1 내지 8에는 디아미노피렌 유도체가 기재되어 있다. 특히, 특허문헌 1 및 2에는 단파장의 청색 발광이 얻어지는 것이 기재되어 있다. 그러나, 발광 수명이 짧다는 문제가 있었다.
한국 특허 공개 제10-2007-0115588 한국 특허 공개 제10-2008-0079956 WO 2005/108348호 공보 WO 2004/018588호 공보 WO 2004/018587호 공보 WO 2009/102054호 공보 WO 2009/102026호 공보 WO 2009/107596호 공보
본 발명은 색 순도가 높은 청색 발광이 얻어지고, 발광 수명도 긴 유기 EL 소자가 얻어지는 유기 발광 매체를 제공하는 것을 목적으로 한다.
본 발명에 따르면, 이하의 유기 발광 매체 등이 제공된다.

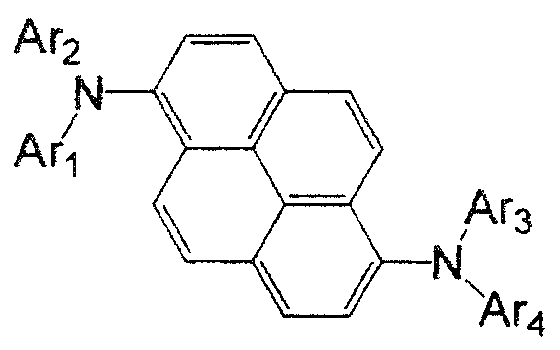

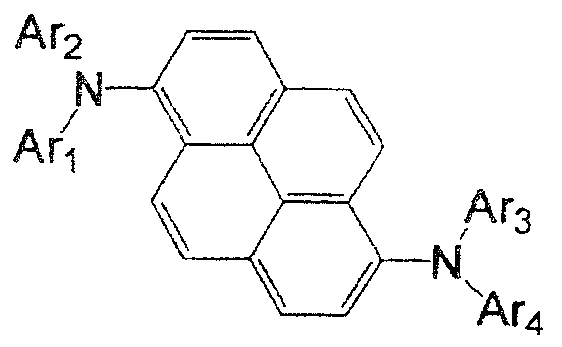

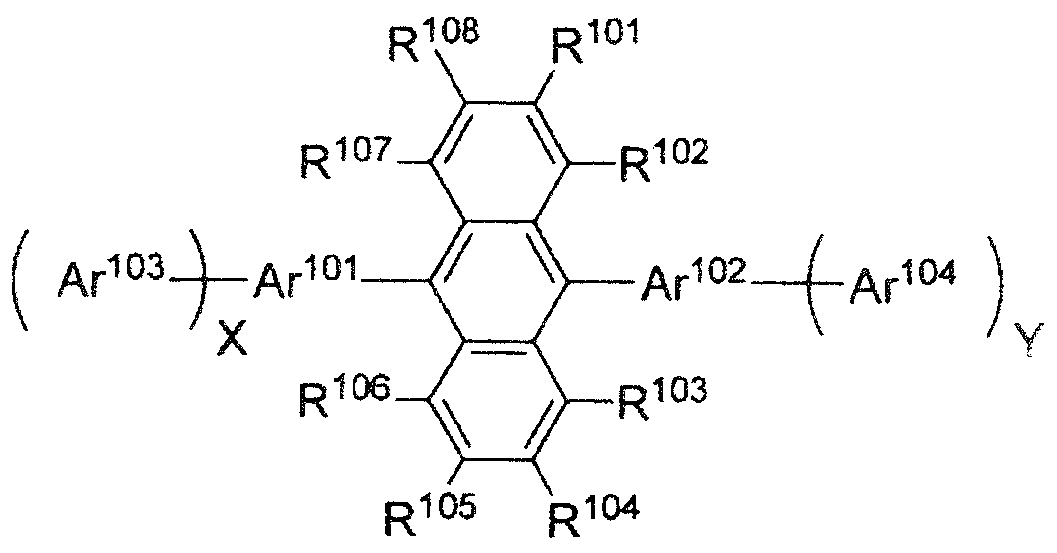

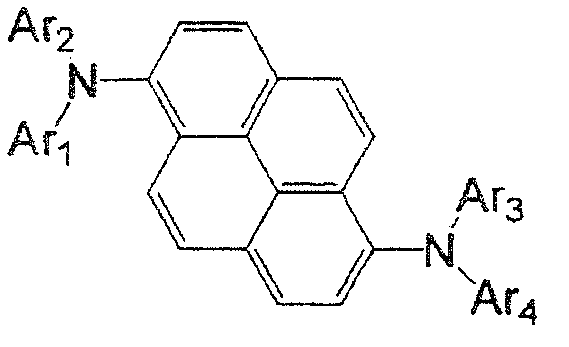

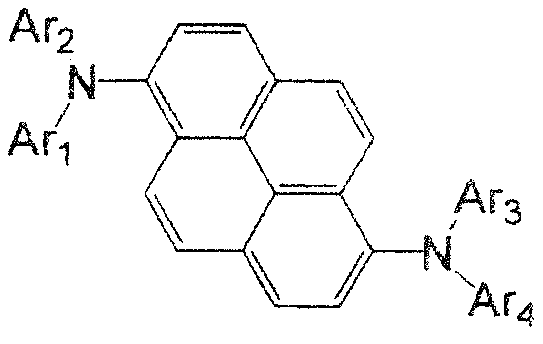

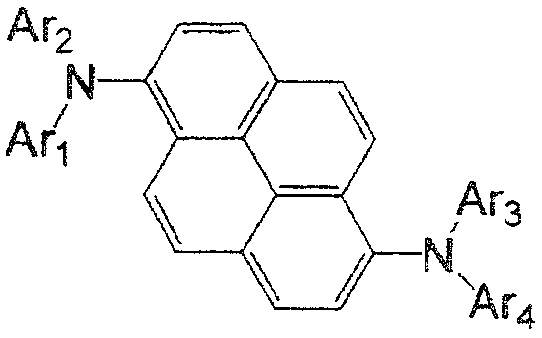

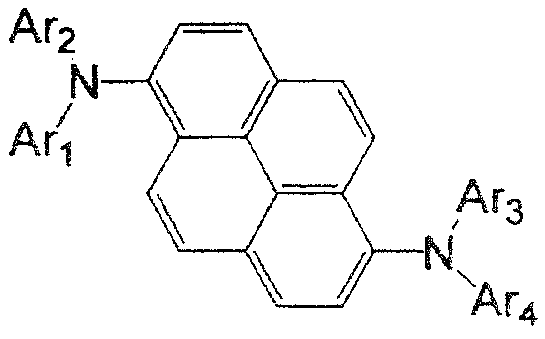

1. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 I로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
Figure pct00001
<화학식 I>
Figure pct00002
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 I 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar101 내지 Ar104는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
X는 0 내지 3의 정수이고,
Y는 1 내지 3의 정수이다]
2. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 II로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.

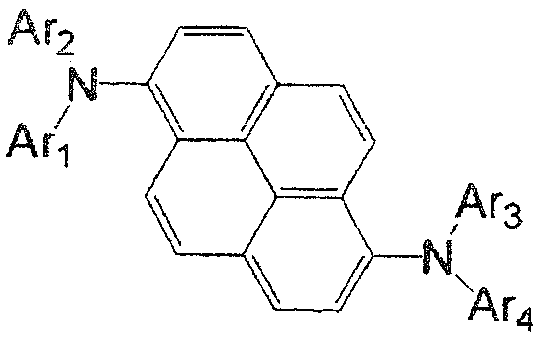

<화학식 1>
Figure pct00003

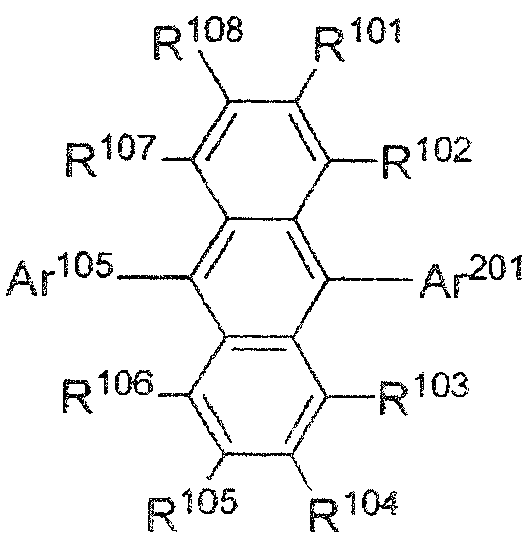

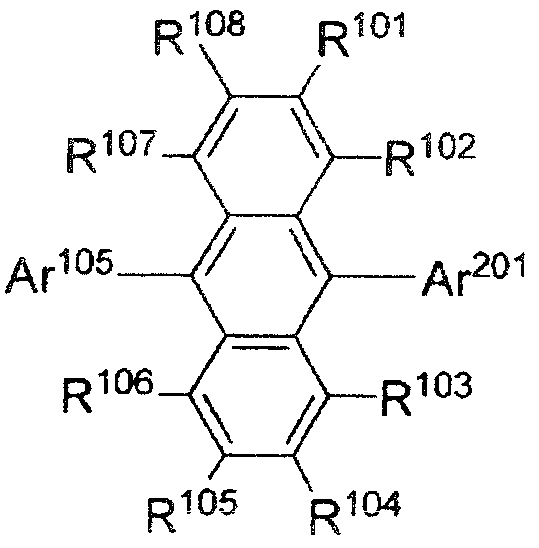

<화학식 II>
Figure pct00004
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 II 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar105는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이며,
Ar201은 치환 또는 비치환의 환 형성 탄소수 16 내지 30 축합 방향족환기, 또는 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다]

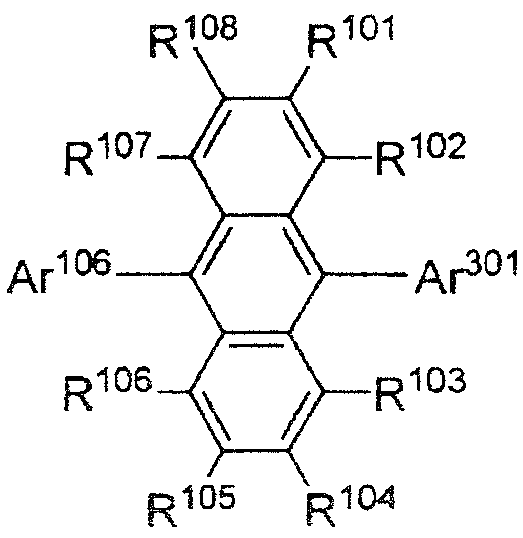

3. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 III으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00005
<화학식 III>
Figure pct00006
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 III 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar106은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
Ar301은 치환 또는 비치환의 2-나프틸기, 치환 또는 비치환의 플루오레닐기이되, 단 Ar106과 Ar301은 상이하다]

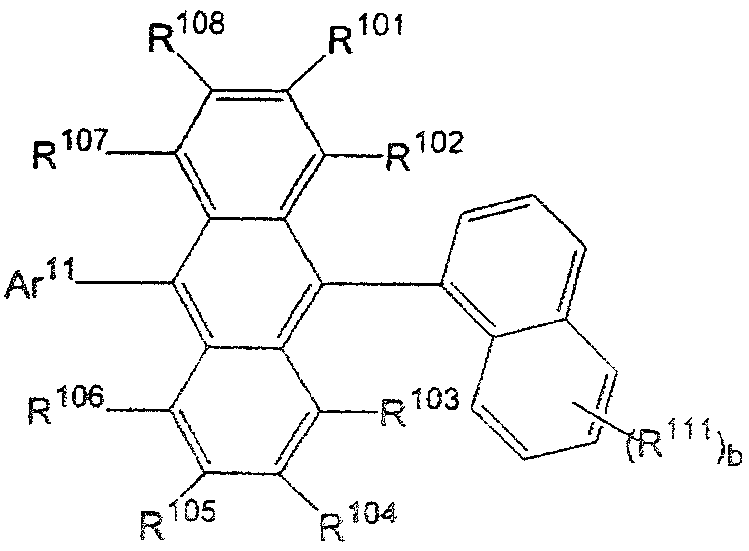

4. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 10으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.

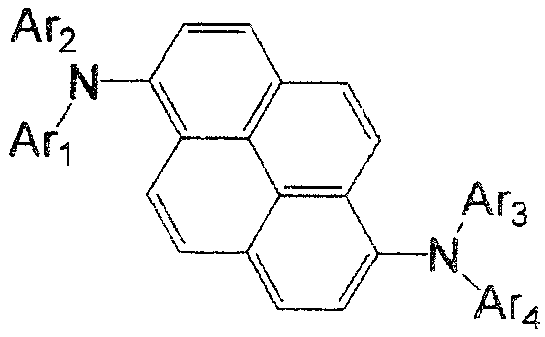

<화학식 1>
Figure pct00007
Figure pct00008
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 10 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar11은 치환 또는 비치환의 페닐기, 치환 또는 비치환의 2-나프틸기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
R111은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
b는 0 내지 7의 정수이며, b가 2 이상의 정수인 경우, 복수의 R111은 동일하거나 상이할 수도 있다]

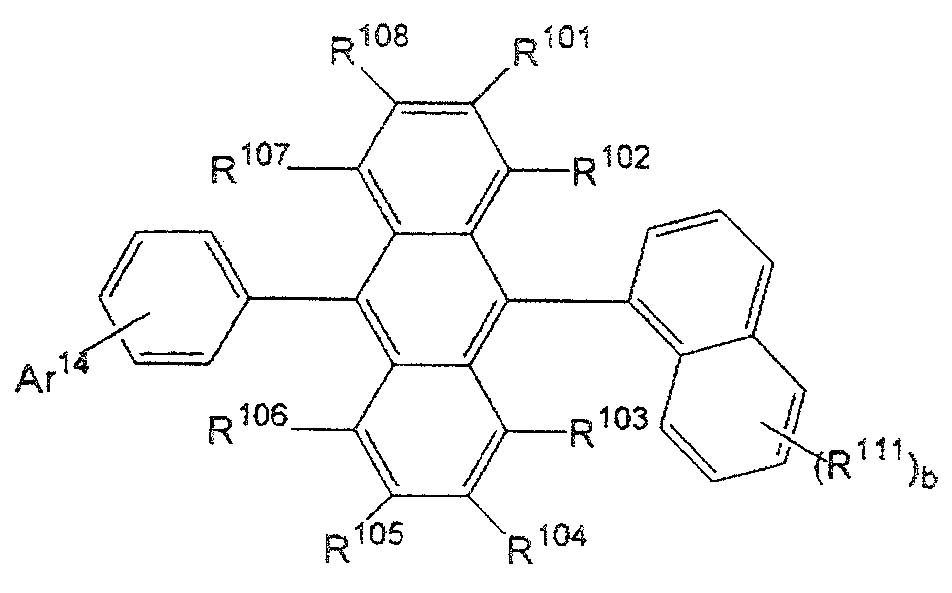

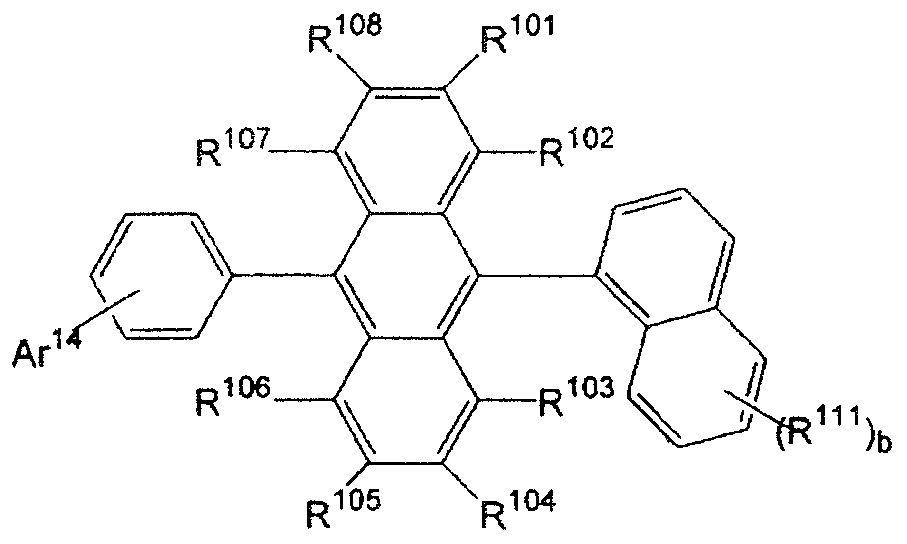

5. 상기 4에 있어서, 상기 안트라센 유도체가 하기 화학식 11로 표시되는 유기 발광 매체.
Figure pct00009
(식 중, R101 내지 R108, R111, b는 화학식 10과 동일하고,
Ar14는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)

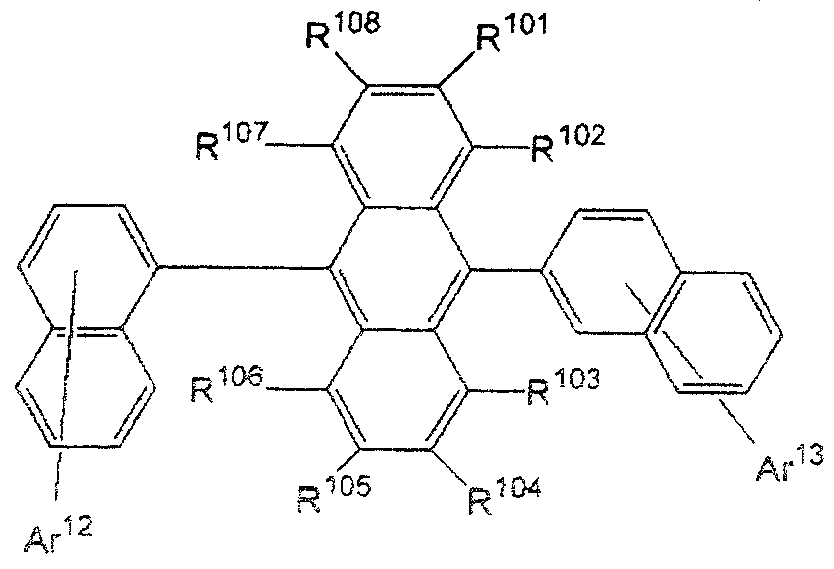

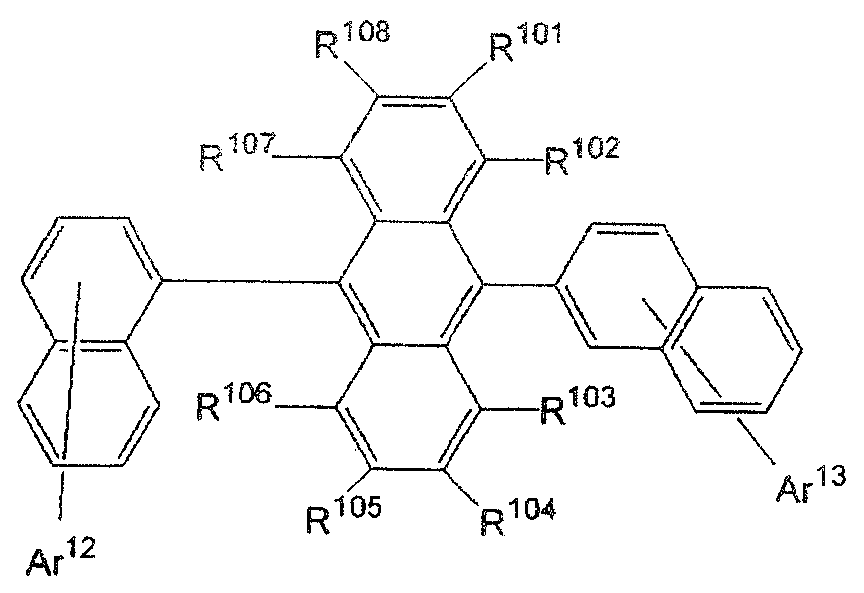

6. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 12로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00010
Figure pct00011
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 12 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar12, Ar13은 각각 수소 원자, 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고, Ar12는 그것이 결합되어 있는 나프탈렌환과 함께 환을 형성할 수도 있다)

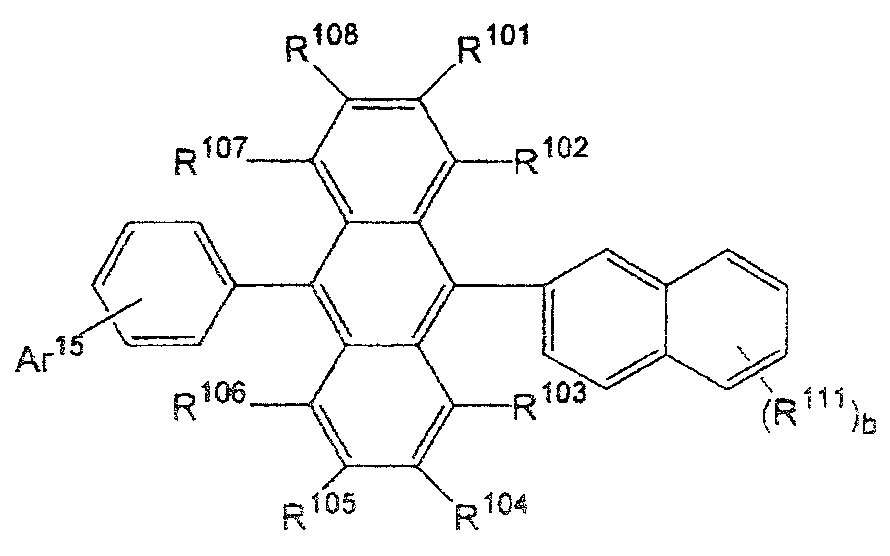

7. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 13으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00012
Figure pct00013
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 13 중, R101 내지 R108, R111은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar15는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
b는 0 내지 7의 정수이며, b가 2 이상의 정수인 경우, 복수의 R111은 동일하거나 상이할 수도 있다)

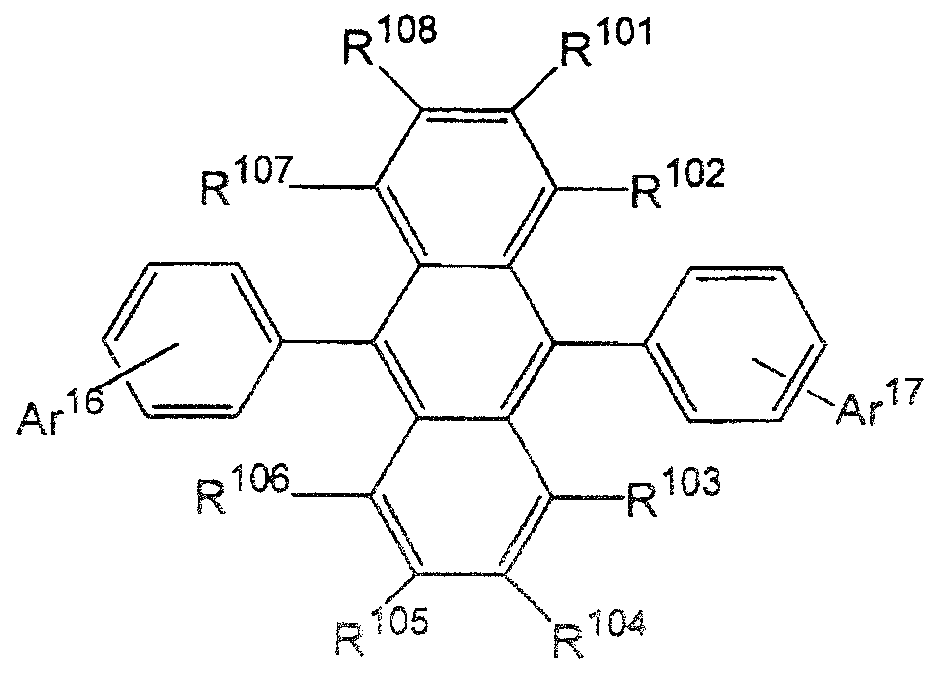

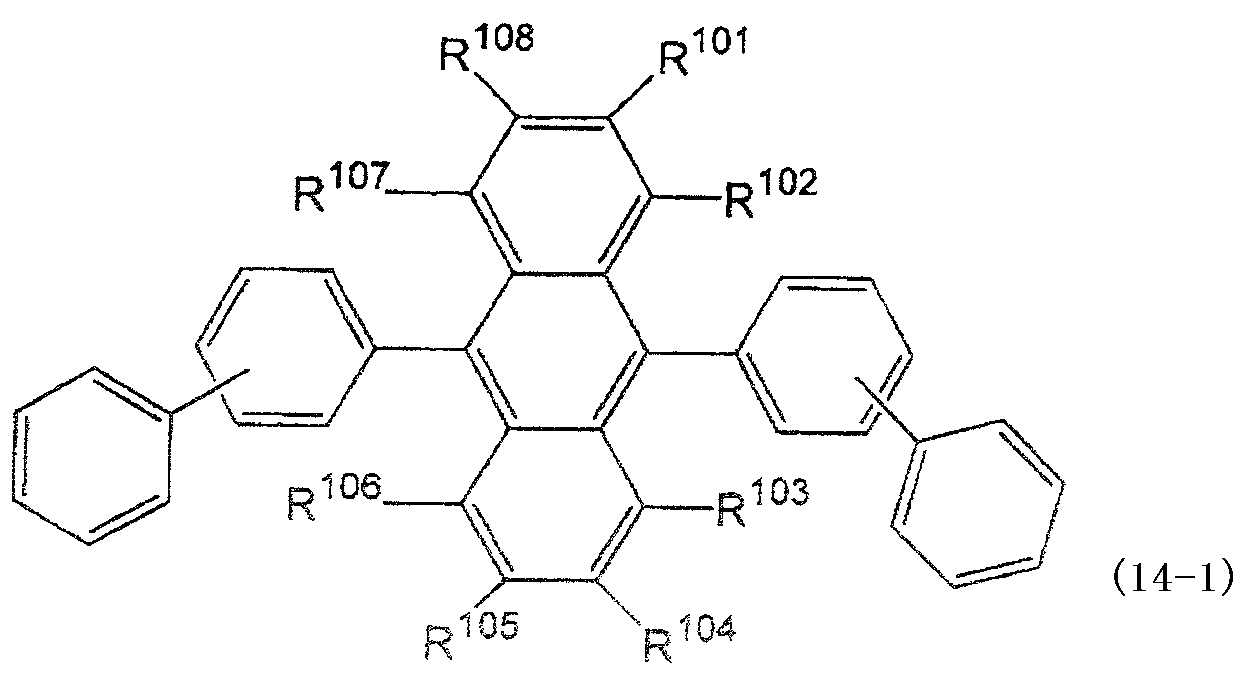

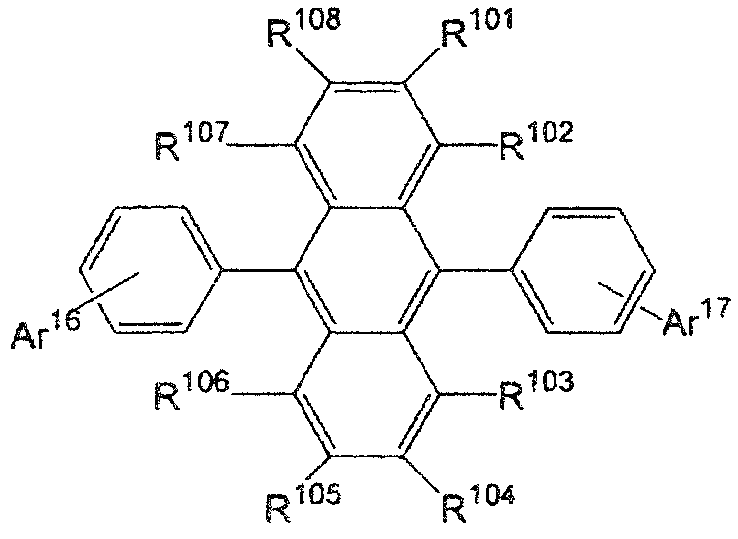

8. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 14로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00014
Figure pct00015
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 14 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar16은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이며, Ar16은 그것이 결합되어 있는 벤젠환과 함게 환을 형성할 수도 있고,
Ar17은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
9. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 15로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.

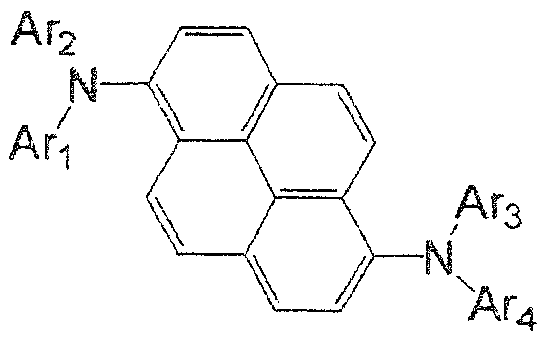

<화학식 1>
Figure pct00016

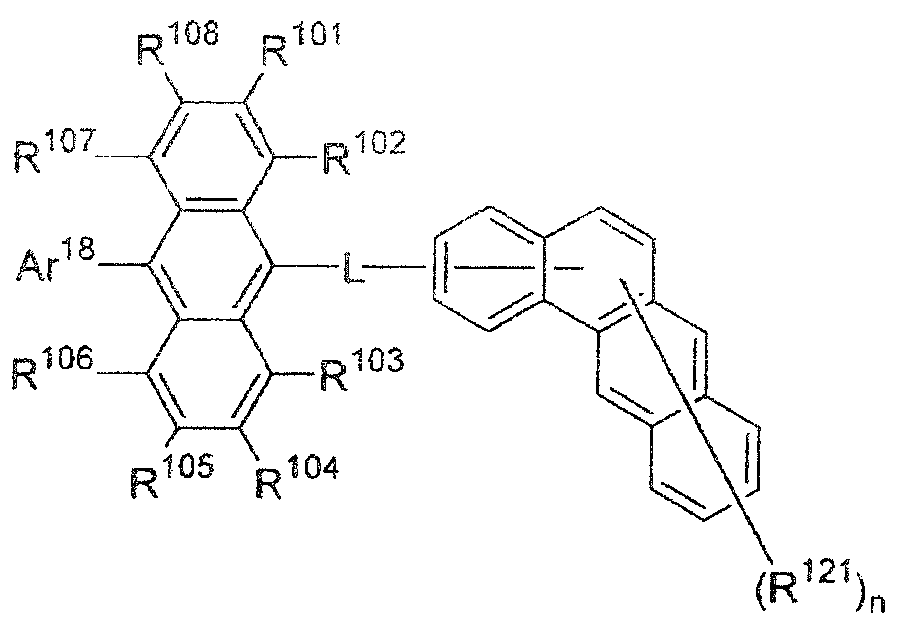

Figure pct00017
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 15 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar18은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
n은 0 내지 11의 정수이며, n이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)
10. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 16으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00018
Figure pct00019
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,

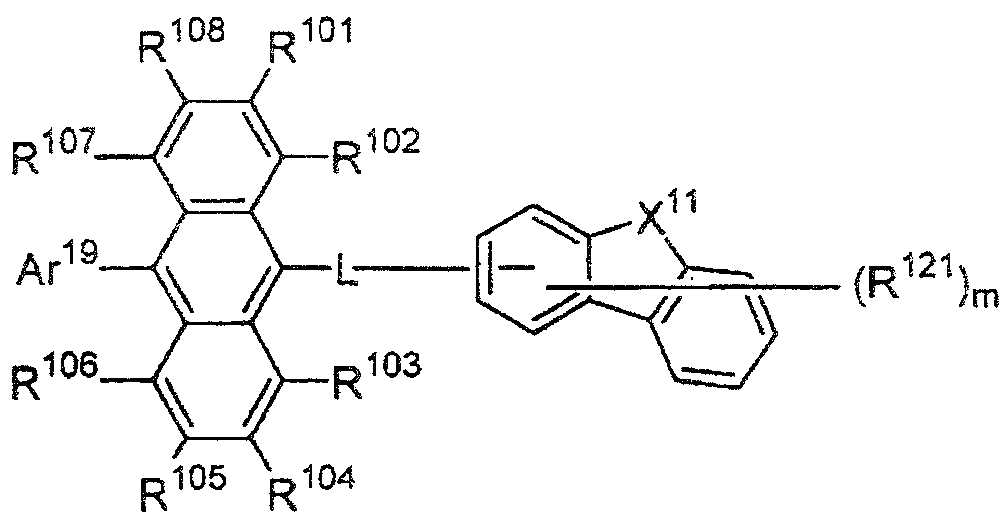

화학식 16 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 50의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이고,
Ar19는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
X11은 산소 원자, 황 원자, -NR- 또는 -CRaRb이고, R, Ra, Rb는 각각 R101 내지 R108과 동일한 기를 나타내고,
R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
m은 0 내지 7의 정수이며, m이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)

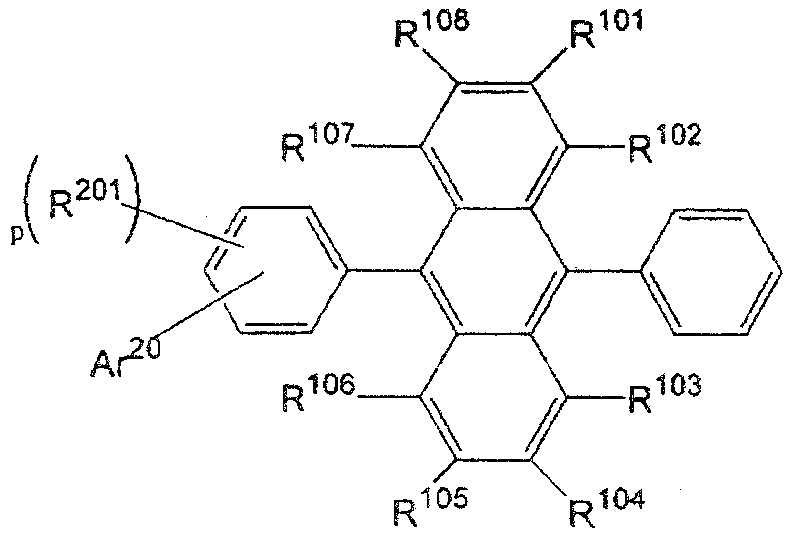

11. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 17로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00020
Figure pct00021
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 17 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar20은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
R201은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
p는 0 내지 4의 정수이며, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있다)

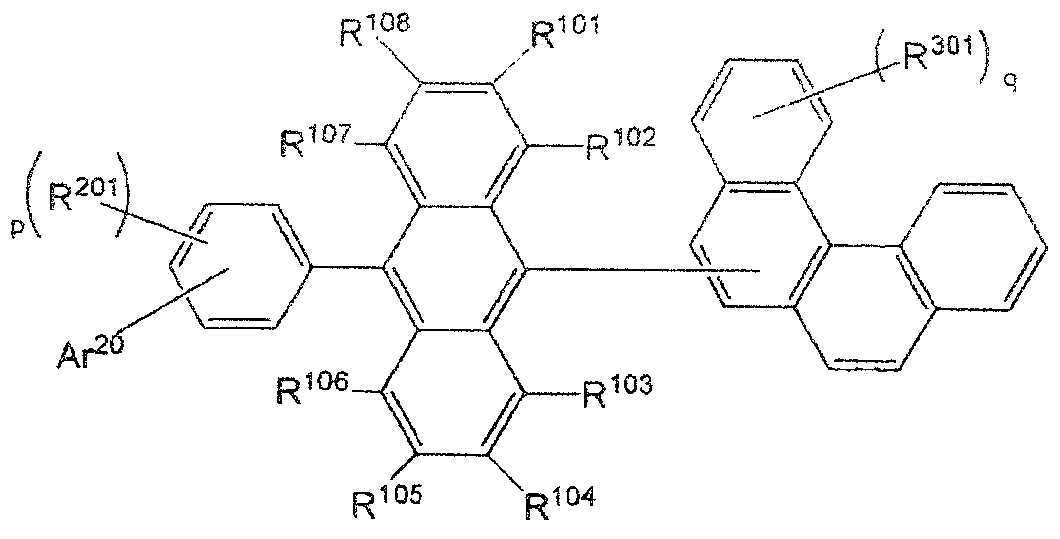

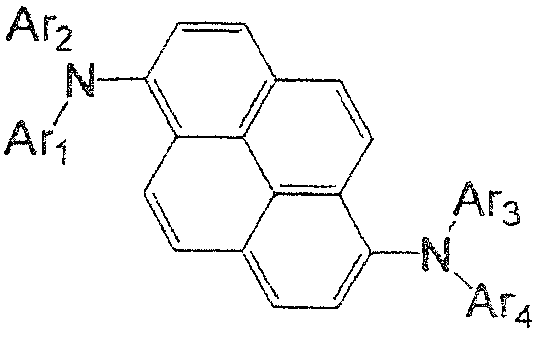

12. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 18로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
<화학식 1>
Figure pct00022
Figure pct00023
(화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 18 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar20은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
R201, R301은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
p는 0 내지 4의 정수이고, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있고, q는 0 내지 11의 정수이며, q가 2 이상의 정수인 경우, 복수의 R301은 동일하거나 상이할 수도 있고, 인접하는 치환기끼리 포화 또는 불포화의 환을 형성할 수도 있다)

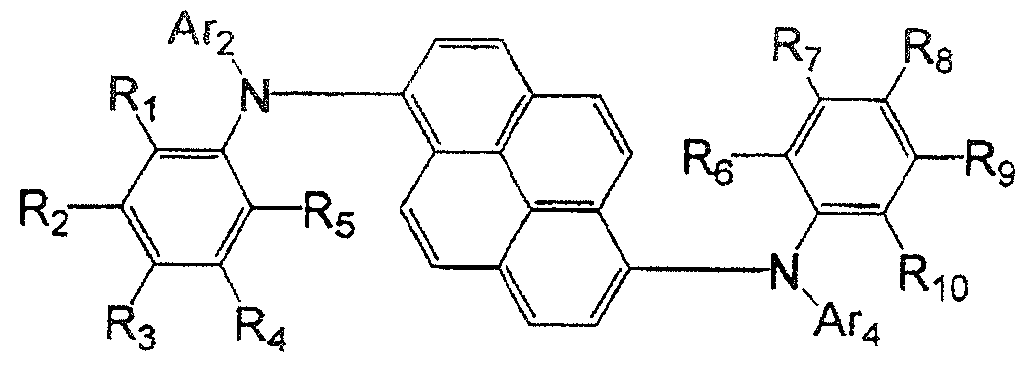

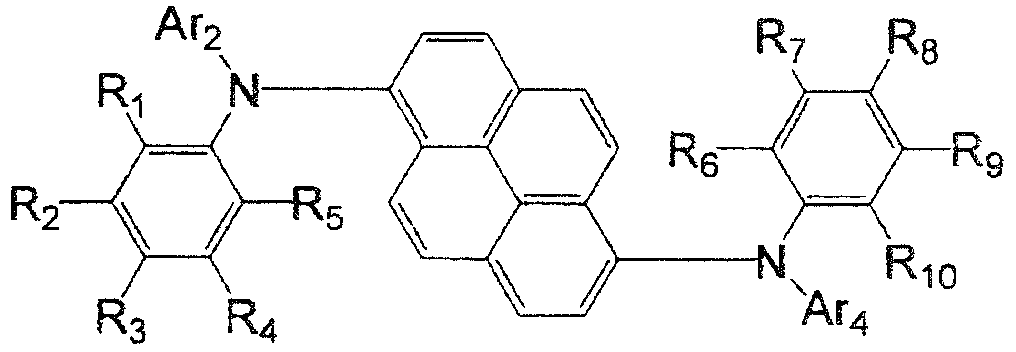

13. 상기 1 내지 12 중 어느 하나에 있어서, 상기 방향족 아민 유도체가 하기 화학식 2로 표시되는 유기 발광 매체.
Figure pct00024
(식 중, Ar2 및 Ar4는 상기 화학식 1과 동일하고,
R1 내지 R10은 각각 수소 원자, 할로겐 원자, 치환 또는 비치환의 탄소수 1 내지 20의 알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아랄킬기, 치환 또는 비치환의 환 형성 탄소수 6 내지 10의 아릴기 또는 전자 흡인성기를 나타내고,
R1 내지 R5 중 적어도 하나가 전자 흡인성기이며, R6 내지 R10 중 적어도 하나가 전자 흡인성기이다)
14. 상기 13에 있어서, 상기 R1 내지 R5 중 어느 하나가 전자 흡인성기이고, 나머지가 수소 원자 원자이며,
상기 R6 내지 R10 중 어느 하나가 전자 흡인성기이고, 나머지가 수소 원자인 유기 발광 매체.
15. 상기 1 내지 14 중 어느 하나에 있어서, 전자 흡인성기가 시아노기인 유기 발광 매체.
16. 상기 1 내지 15 중 어느 하나에 기재된 유기 발광 매체로 이루어지는 유기 박막.
17. 음극과 양극 사이에 적어도 발광층을 포함하는 1 이상의 유기 박막층이 협지되어 있는 유기 전계 발광 소자에 있어서, 해당 유기 박막층 중 적어도 한 층이 상기 16에 기재된 유기 박막인 유기 전계 발광 소자.
본 발명에 따르면, 색 순도가 높은 청색 발광을 가지고, 발광 수명이 긴 유기 발광 매체를 제공할 수 있다.
본 발명의 유기 발광 매체는, 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 I로 표시되는 안트라센 유도체를 함유한다.
<화학식 1>
Figure pct00025
<화학식 I>
Figure pct00026
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 I 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar101 내지 Ar104는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
X는 0 내지 3의 정수이고,
Y는 1 내지 3의 정수이다]
본 발명의 유기 발광 매체는, 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 II로 표시되는 안트라센 유도체를 함유한다.
<화학식 1>
Figure pct00027
<화학식 II>
Figure pct00028
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 II 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar105는, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이며,
Ar201은 치환 또는 비치환의 환 형성 탄소수 16 내지 30 축합 방향족환기, 또는 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다]
본 발명의 유기 발광 매체는, 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 III으로 표시되는 안트라센 유도체를 함유한다.
<화학식 1>
Figure pct00029
<화학식 III>
Figure pct00030
[화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
화학식 III 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
Ar106은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
Ar301은 치환 또는 비치환의 2-나프틸기, 치환 또는 비치환의 플루오레닐기이되, 단 Ar106과 Ar301은 상이하다]
Ar106과 Ar301은 동일한 구조의 기여도 그의 안트라센 골격에 대한 결합 위치가 다르면, 상이한 것으로 한다.
화학식 1로 표시되는 방향족 아민 유도체에 대해서, 식 중 Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이다.
화학식 1의 전자 흡인성기로는 전자 밀도를 약화시킨다는 기능을 가지는 기이고, 예를 들면 시아노기, 불소, 할로겐화알킬기, 니트로기, 카르보닐기 등을 들 수 있다. 이 중에서, 바람직하게는 시아노기, 불소, 할로겐화알킬기이고, 특히 바람직하게는 시아노기이다. 이들 전자 흡인성기에 의해 과잉 전자를 트랩하여 정공 수송 재료에 전자가 도입되는 것을 억제하고, 정공 수송 재료의 열화를 방지함으로써 장기 수명화할 수 있을 것으로 추정된다.
본 발명에서 화학식 1의 방향족 아민 유도체는, 바람직하게는 하기 화학식 2로 표시된다.
<화학식 2>
Figure pct00031
화학식 2에서, Ar2 및 Ar4는 상기 화학식 1과 동일하다.
R1 내지 R10은 각각 수소 원자, 할로겐 원자, 치환 또는 비치환의 탄소수 1 내지 20의 알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아랄킬기, 치환 또는 비치환의 환 형성 탄소수 6 내지 10의 아릴기, 또는 전자 흡인성기를 나타낸다.
R1 내지 R5 중 적어도 하나가 전자 흡인성기이고, R6 내지 R10 중 적어도 하나가 전자 흡인성기이다. Ar2 및 Ar4는 전자 흡인성기를 가지거나 가지지 않을 수도 있다.
화학식 2에서, R1 내지 R5 중 어느 하나가 전자 흡인성기이고, 다른 하나가 수소 원자이며, R6 내지 R10 중 어느 하나가 전자 흡인성기이고, 다른 하나가 수소 원자인 것이 바람직하다.
또한, 본 명세서에서 "환 형성 탄소"란, 포화환, 불포화환 또는 방향환을 구성하는 탄소 원자를 의미한다. "환 형성 원자"란 헤테로환(포화환, 불포화환 및 방향환을 포함함)을 구성하는 탄소 원자 및 헤테로 원자를 의미한다.
또한, "치환 또는 비치환의 …"에서의 치환기로는, 후술하는 바와 같은 알킬기, 알킬실릴기, 할로겐화알킬기, 아릴기, 시클로알킬기, 알콕시기, 복소환기, 아랄킬기, 아릴옥시기, 아릴티오기, 알콕시카르보닐기, 할로겐 원자, 히드록실기, 니트로기, 시아노기, 카르복시기, 디벤조푸라닐기, 플루오레닐기 등을 들 수 있다.
본 명세서의 화합물의 수소 원자에는 경수소, 중수소가 포함된다.
이하에 화학식 1 및 2의 각 기 및 치환기의 구체예를 든다.
알킬기로는 메틸기, 에틸기, 프로필기, 이소프로필기, n-부틸기, s-부틸기, 이소부틸기, t-부틸기, n-펜틸기, n-헥실기, n-헵틸기, n-옥틸기 등을 들 수 있다.
상기 알킬기의 탄소수는 1 내지 10이 바람직하고, 1 내지 8이 보다 바람직하며, 1 내지 6이 더욱 바람직하다. 그 중에서도 메틸기, 에틸기, 프로필기, 이소프로필기, n-부틸기, s-부틸기, 이소부틸기, t-부틸기, n-펜틸기, n-헥실기가 바람직하다.
알킬실릴기는 -SiY3으로 표시되고, Y의 예로서 상기한 알킬의 예를 들 수 있다.
아릴기로는, 예를 들면 페닐기, 나프틸기, 안트릴기, 1-페난트릴기, 페난트릴기, 나프타세닐기, 피레닐기, 크리세닐기, 벤조[c]페난트릴기, 벤조[g]크리세닐기, 트리페닐레닐기, 플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 비페닐일기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기 등을 들 수 있다.
상기 아릴기의 환 형성 탄소수는 6 내지 20이 바람직하고, 6 내지 14가 보다 바람직하며, 6 내지 10이 더욱 바람직하다. 바람직하게는 페닐기, 나프틸기이다.
아릴실릴기는 -SiZ3으로 표시되고, Z의 예로서 상기한 아릴의 예를 들 수 있다.
알콕시기는 -OY로 표시되고, Y의 예로서 상기한 알킬 또는 아릴의 예를 들 수 있다.
아랄킬기는 -Y-Z로 표시되고, Y의 예로서 상기한 알킬의 예에 대응하는 알킬렌의 예를 들 수 있으며, Z의 예로서 상기한 아릴의 예를 들 수 있다.
시클로알킬기로서, 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 4-메틸시클로헥실기, 1-아다만틸기, 2-아다만틸기, 1-노르보르닐기, 2-노르보르닐기 등을 들 수 있다.
상기 시클로알킬기의 환 형성 탄소수는 3 내지 10이 바람직하고, 3 내지 8이 보다 바람직하며, 3 내지 6이 더욱 바람직하다.

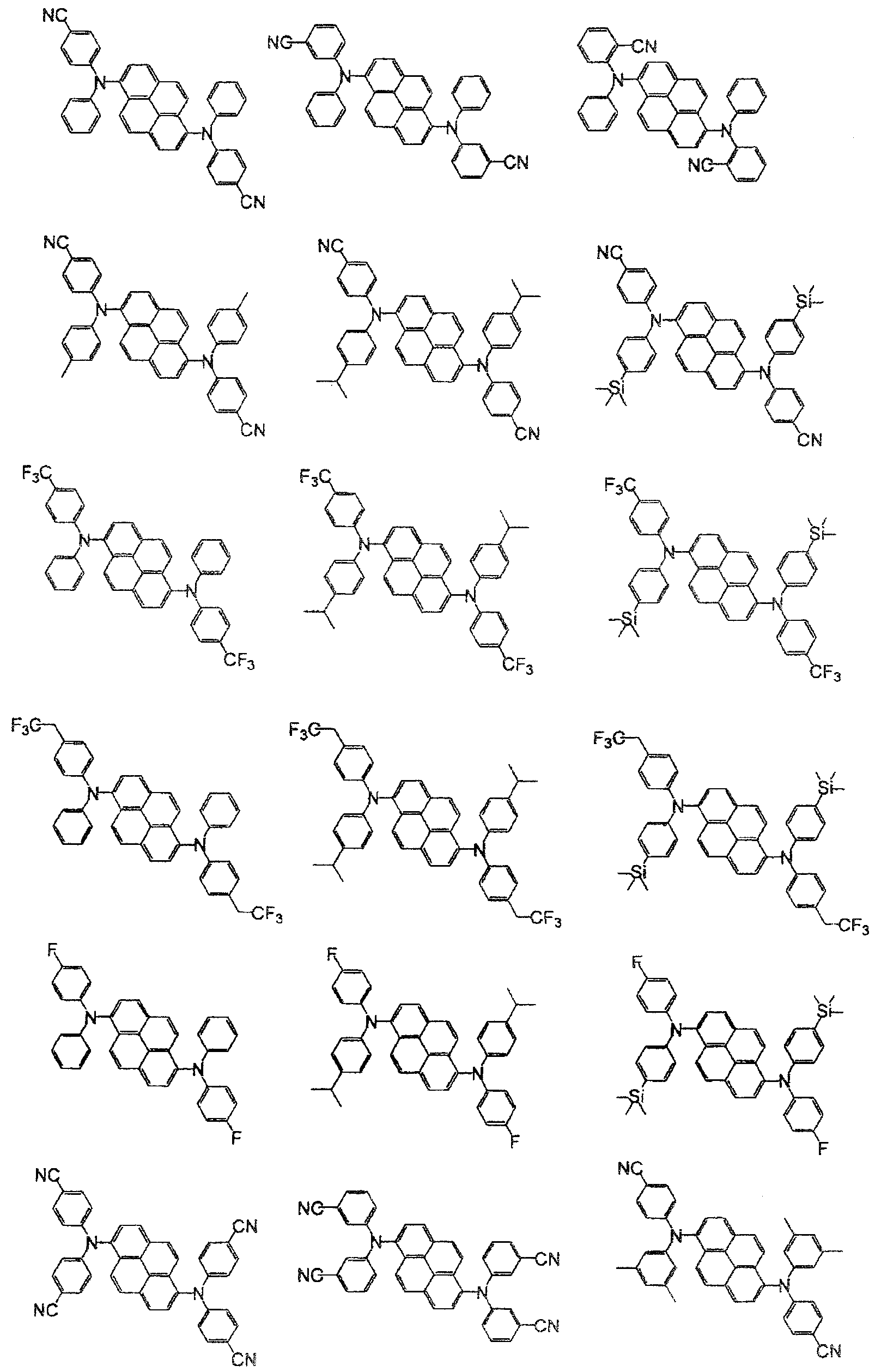

구체적인 방향족 아민 유도체의 예를 이하에 나타낸다.
Figure pct00032
본 발명의 유기 발광 매체는, 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 10으로 표시되는 안트라센 유도체를 함유한다.
<화학식 1>
Figure pct00033
<화학식 10>
Figure pct00034
상기 화학식 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고, Ar11은 치환 또는 비치환의 페닐기, 치환 또는 비치환의 2-나프틸기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타낸다.
R111은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이다.
b는 0 내지 7의 정수이다. b가 2 이상의 정수인 경우, 복수의 R111은 동일하거나 상이할 수도 있다.
예를 들면, Ar11은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기에 의해서 치환된 페닐기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기에 의해서 치환된 2-나프틸기, 또는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환에 의해서 치환된 환 형성 원자수 5 내지 30의 복소환기이다.
예를 들면, Ar11은 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다.
예를 들면, Ar11은 치환 또는 비치환의 2-나프틸기이다.
화학식 10의 안트라센 유도체 중, 하기 화학식 11로 표시되는 안트라센 유도체가 바람직하다.
<화학식 11>
Figure pct00035
(식 중, R101 내지 R108, R111, b는 화학식 10과 동일하고,
Ar14는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
또한, Ar14로는 9,9-디메틸플루오렌-1-일기, 9,9-디메틸플루오렌-2-일기, 9,9-디메틸플루오렌-3-일기, 9,9-디메틸플루오렌-4-일기, 디벤조푸란-1-일기, 디벤조푸란-2-일기, 디벤조푸란-3-일기, 또는 디벤조푸란-4-일기도 바람직하다.
예를 들면, Ar14는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다.
또한, 안트라센 유도체는 화학식 10 이외에, 하기 화학식 12 내지 18로 표시되는 안트라센 유도체 중 어느 하나일 수도 있다.
<화학식 12>
Figure pct00036
(식 중, R101 내지 R108은 화학식 10과 동일하고,
Ar12, Ar13은 각각 수소 원자, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고, Ar12는 그것이 결합되어 있는 나프탈렌환과 함께 환을 형성할 수도 있다)
예를 들면, Ar12 또는 Ar13은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다.
예를 들면, Ar12는 그것이 결합되어 있는 나프탈렌환과 함께 환을 형성하고, 상기 환이 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다.
예를 들면, Ar13은 수소 원자이다.
<화학식 13>
Figure pct00037
(식 중, R101 내지 R108, R111, b는 화학식 10과 동일하고,
Ar15는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
Ar15는, 예를 들면 디벤조푸란-1-일기, 디벤조푸란-2-일기, 디벤조푸란-3-일기, 또는 디벤조푸란-4-일기가 바람직하다.
예를 들면, Ar15는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다.
<화학식 14>
Figure pct00038
(식 중, R101 내지 R108은 화학식 10과 동일하고,
Ar16은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이며, Ar16은 그것이 결합되어 있는 벤젠환과 함께 환을 형성할 수도 있고,
Ar17은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
예를 들면, Ar16 또는 Ar17은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다.
예를 들면, Ar16은 그것이 결합되어 있는 벤젠환과 함께 환을 형성하고, 상기 환이 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다.
예를 들면, Ar16은 그것이 결합되어 있는 벤젠환과 함께 환을 형성하고, 상기 환이 치환 또는 비치환의 2-나프틸기이다.
화학식 14의 화합물로는, 화학식 (14-1) 내지 화학식 (14-3)의 구조가 바람직하다.
Figure pct00039
화학식 (14-1) 중, R101 내지 R108은 상기와 동일하다.
Figure pct00040
화학식 (14-2) 중, R101 내지 R108은 상기와 동일하다. Ar10은 치환 또는 비치환의 환 형성 탄소수 10 내지 20의 축합 방향족환기이다.
Figure pct00041
화학식 (14-3) 중, R101 내지 R108은 화학식 10과 동일하다.
Ar5a 및 Ar6a는 각각 독립적으로 치환 또는 비치환의 환 형성 탄소수 10 내지 20의 축합 방향족환기이다.
<화학식 15>
Figure pct00042
(식 중, R101 내지 R108은 화학식 10과 동일하고,
Ar18은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
n은 0 내지 11의 정수이며, n이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)
예를 들면, L이 단결합인 경우, Ar18은 환 형성 탄소수 6 내지 30의 아릴기 또는 환 형성 원자수 5 내지 30의 복소환기에 의해서 치환된 환 형성 탄소수 6 내지 30의 아릴기 또는 환 형성 원자수 5 내지 30의 복소환기이다.
예를 들면, L은 단결합이다.
<화학식 16>
Figure pct00043
(식 중, R101 내지 R108은 화학식 10과 동일하고,
L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 50의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이고,
Ar19는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
X11은 산소 원자, 황 원자, -NR- 또는 -CRaRb이고, R, Ra, Rb는 각각 R101 내지 R108과 동일한 기를 나타내고,
R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
m은 0 내지 7의 정수이며, m이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)
예를 들면, L이 단결합인 경우, Ar19는 환 형성 탄소수 6 내지 30의 아릴기, 또는 환 형성 원자수 5 내지 30의 복소환기에 의해서 치환된 환 형성 탄소수 6 내지 30의 아릴기, 또는 환 형성 원자수 5 내지 30의 복소환기이다.
<화학식 17>
Figure pct00044
(화학식 17 중, R101 내지 R108은 화학식 10과 동일하고,
Ar20은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
R201은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
p는 0 내지 4의 정수이며, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있다)
예를 들면, Ar20은 환 형성 탄소수 6 내지 30의 아릴기, 또는 환 형성 원자수 5 내지 30의 복소환기에 의해서 치환된 환 형성 탄소수 6 내지 30의 아릴기, 또는 환 형성 원자수 5 내지 30의 복소환기이다.

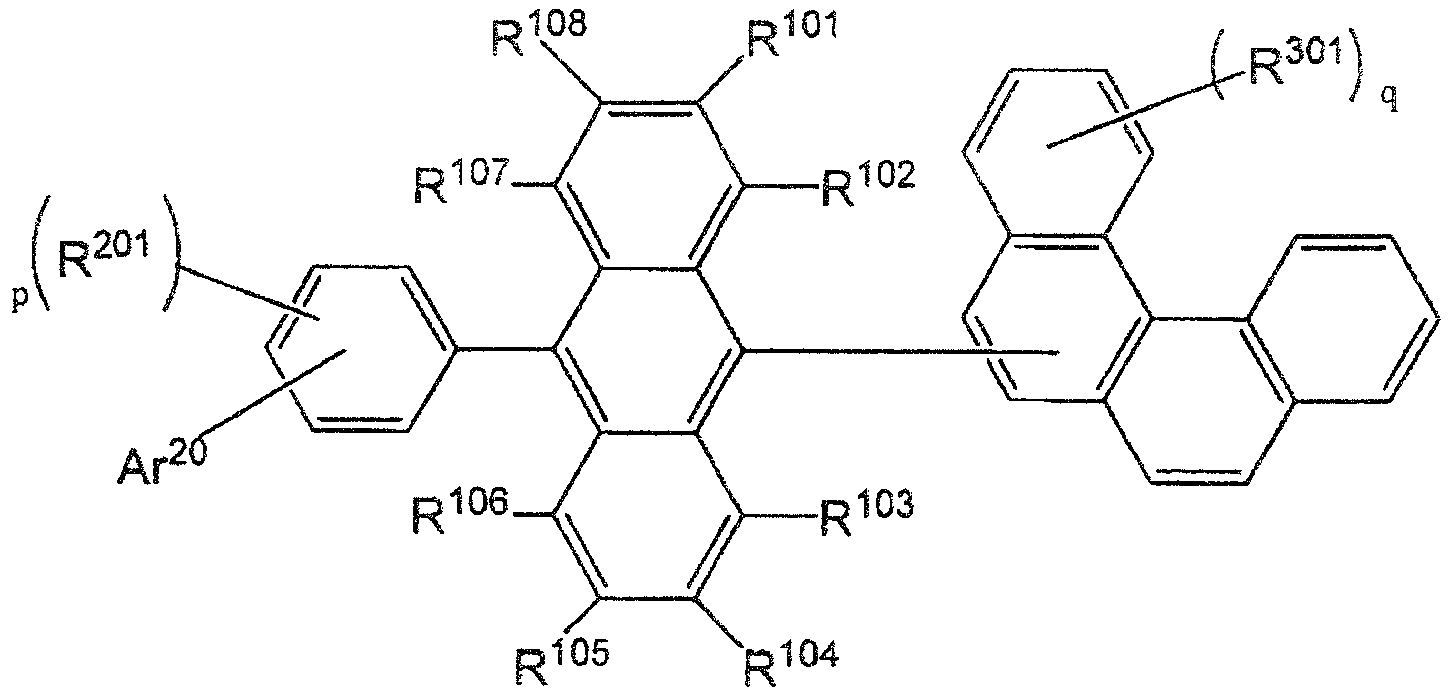

<화학식 18>
Figure pct00045
(화학식 18 중, R101 내지 R108은 화학식 10과 동일하고,
Ar20, R201, 화학식 17과 동일하고,
R301은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
p는 0 내지 4의 정수이고, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있고, q는 0 내지 11의 정수이며, q가 2 이상의 정수인 경우, 복수의 R301은 동일하거나 상이할 수도 있고, 인접하는 치환기끼리 포화 또는 불포화의 환을 형성할 수도 있다)
상기 각 화학식의 R101 내지 R108, R111, R121, R201, R301, Ar12 내지 Ar20, Ar101 내지 Ar106의 환 형성 탄소수 6 내지 30의 아릴기로는 페닐기, 나프틸기, 안트릴기, 페난트릴기, 나프타세닐기, 피레닐기, 크리세닐기, 벤조[c]페난트릴기, 벤조[g]크리세닐기, 벤조[a]안트릴기, 트리페닐레닐기, 플루오레닐기, 9,9-디메틸플루오렌-2-일기, 벤조플루오레닐기, 디벤조플루오레닐기, 비페닐일기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기, 톨릴기, p-t-부틸페닐기, p-(2-페닐프로필)페닐기, 3-메틸-2-나프틸기, 4-메틸-1-나프틸기, 4-메틸-1-안트릴기, 4'-메틸비페닐일기, 4"-t-부틸-p-터페닐-4-일기 등을 들 수 있다. 상기 아릴기의 환 형성 탄소수는 6 내지 20이 바람직하고, 6 내지 14가 보다 바람직하며, 6 내지 10이 더욱 바람직하다.
바람직하게는, 비치환의 페닐기, 치환 페닐기, 치환 또는 비치환의 환 형성 탄소수 10 내지 14의 아릴기(예를 들면, 1-나프틸기, 2-나프틸기, 9-페난트릴기), 치환 또는 비치환의 플루오레닐기(2-플루오레닐기) 및 치환 또는 비치환의 피레닐기(1-피레닐기, 2-피레닐기, 4-피레닐기)이다.
상기 환 형성 탄소수 6 내지 30의 아릴기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는, 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
Ar5a, Ar6a 및 Ar10의 환 형성 탄소수 10 내지 20의 축합 방향족환기로는 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 9-안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 1-나프타세닐기, 2-나프타세닐기, 9-나프타세닐기, 1-피레닐기, 2-피레닐기, 4-피레닐기, 2-플루오레닐기 등을 들 수 있다. 특히, 1-나프틸기, 2-나프틸기, 9-페난트릴기 및 플루오레닐기(2-플루오레닐기)가 바람직하다.
또한, Ar201의 환 형성 탄소수 16 내지 30의 축합 방향족환기로는 트리페닐레닐기, 피레닐기, 크리세닐기, 벤조[c]페난트릴기, 벤조[g]크리세닐기 등을 들 수 있으며, 특히 벤조[c]페난트릴기, 벤조[g]크리세닐기가 바람직하다.
상기 축합 방향족환기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는, 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, Ar12 내지 Ar20, Ar101 내지 Ar106의 환 형성 원자수 5 내지 30의 복소환기로는 피롤릴기, 피라지닐기, 피리디닐기, 인돌릴기, 이소인돌릴기, 푸릴기, 벤조푸라닐기, 이소벤조푸라닐기, 디벤조푸라닐기, 디벤조티오페닐기, 퀴놀릴기, 이소퀴놀릴기, 퀴녹살리닐기, 카르바졸릴기, 페난트리디닐기, 아크리디닐기, 페난트로닐기, 페나지닐기, 페노티아지닐기, 페녹사지닐기, 옥사졸릴기, 옥사디아졸릴기, 푸라자닐기, 티에닐기, 메틸피롤릴기, 2-t-부틸피롤릴기, 3-(2-페닐프로필)피롤릴기, 2-메틸-1-인돌릴기, 4-메틸-1-인돌릴기, 2-메틸-3-인돌릴기, 4-메틸-3-인돌릴기, 2-t-부틸-1-인돌릴기, 4-t-부틸-1-인돌릴기, 2-t-부틸-3-인돌릴기, 4-t-부틸-3-인돌릴기 등을 들 수 있다. 바람직하게는, 디벤조푸라닐기, 디벤조티오페닐기, 카르바졸릴기이다.
또한, Ar201의 환 형성 원자수 10 내지 30의 축합 복소환기로는 퀴놀릴기, 디벤조푸라닐기 등을 들 수 있으며, 특히 디벤조푸라닐기가 바람직하다.
상기 환 형성 원자수 5 내지 30의 복소환기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는, 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, R121, R201, R301 및 Ar14 내지 Ar17의 탄소수 1 내지 10의 알킬기로는, 메틸기, 에틸기, 프로필기, 이소프로필기, n-부틸기, s-부틸기, 이소부틸기, t-부틸기, n-펜틸기, n-헥실기, n-헵틸기, n-옥틸기, 히드록시메틸기, 1-히드록시에틸기, 2-히드록시에틸기, 2-히드록시이소부틸기, 1,2-디히드록시에틸기, 1,3-디히드록시이소프로필기, 2,3-디히드록시-t-부틸기, 1,2,3-트리히드록시프로필기, 아미노메틸기, 1-아미노에틸기, 2-아미노에틸기, 2-아미노이소부틸기, 1,2-디아미노에틸기, 1,3-디아미노이소프로필기, 2,3-디아미노-t-부틸기, 1,2,3-트리아미노프로필기, 시아노메틸기, 1-시아노에틸기, 2-시아노에틸기, 2-시아노이소부틸기, 1,2-디시아노에틸기, 1,3-디시아노이소프로필기, 2,3-디시아노-t-부틸기, 1,2,3-트리시아노프로필기를 들 수 있다. 상기 알킬기의 탄소수는 1 내지 10이 바람직하고, 1 내지 8이 보다 바람직하며, 1 내지 6이 더욱 바람직하다.
바람직하게는 메틸기, 에틸기, 프로필기, 이소프로필기, n-부틸기, s-부틸기, 이소부틸기, t-부틸기이다. 상기 탄소수 1 내지 10의 알킬기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, R121, R201, R301 및 Ar14 내지 Ar17의 환 형성 탄소수 3 내지 10의 시클로알킬기로는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 4-메틸시클로헥실기, 1-아다만틸기, 2-아다만틸기, 1-노르보르닐기, 2-노르보르닐기 등을 들 수 있다. 바람직하게는, 시클로펜틸기, 시클로헥실기이다. 상기 시클로알킬기의 환 형성 탄소수는 3 내지 10이 바람직하고, 3 내지 8이 보다 바람직하며, 3 내지 6이 더욱 바람직하다. 상기 환 형성 탄소수 3 내지 10의 시클로알킬기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, R121, R201, R301의 알킬실릴기나 아릴실릴기로는 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기 등을 들 수 있다. 상기 실릴기는 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, R121, R201, R301의 탄소수 1 내지 20의 알콕시기는 -OZ로 표시되는 기이고, Z는 상기 R101 내지 R108의 치환 또는 비치환의 알킬기로부터 선택된다. 상기 알킬기는, 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는, 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
R101 내지 R108, R111, R121, R201, R301의 탄소수 6 내지 20의 아릴옥시기는 -OZ로 표시되는 기이고, Z는 상기 R101 내지 R108의 치환 또는 비치환의 아릴기로부터 선택된다. 아릴기는, 알킬기, 시클로알킬기, 아릴기, 복소환기 등의 치환기에 의해 치환될 수도 있고, 이들 치환할 수도 있는 치환기는 상술한 치환기와 마찬가지의 기를 들 수 있다. 또한 치환할 수도 있는 치환기는 아릴기, 복소환기가 바람직하다.
화학식 (10-7), (10-8) 중 L이 나타내는, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기로는, 상술한 아릴기 및 복소환기의 2가의 기를 들 수 있다.
상기 화학식 I 등, 아릴기의 연결수가 많은(4개 이상) 안트라센 유도체의 경우나, 상기 화학식 II 등, 아릴기로서 환 형성 탄소수 16 내지 30 축합 방향족환기(4환 이상)를 포함하는 안트라센 유도체의 경우, 호스트 분자가 커짐으로써 도펀트로의 에너지 이동이 발생하기 쉬워져, 고효율·긴 수명이 될 것으로 생각된다.
또한, 축합 복소환기를 포함하는 안트라센 유도체의 경우는, 그 환이 π 전자 결핍이 됨으로써, 3급 아미노기를 가지는 전자 풍부한 도펀트와 상호 작용하기 쉬워지고, 에너지 이동이 발생하기 쉬워져, 고효율·긴 수명이 될 것으로 생각된다.
또한, 화학식 III 등, 아릴기의 연결수가 적은(3개), 즉 호스트 분자가 작은 유도체의 경우에도, 모 골격의 안트라센과 β-나프틸기 또는 플루오레닐기와 같이 모 골격과 모 골격과 직결된 아릴기의 평면성이 높은 경우는, 그 부분이 도펀트와 상호 작용하기 쉬우지고, 에너지 이동이 발생하기 쉬워져, 고효율·긴 수명이 된다. 특히, 분자의 대칭성이 낮아지면 결정화가 발생하기 어려워져 막성이 양호해지기 때문에, 상기 효과가 얻어지기 쉬워진다.
본 발명의 매체는, 상기 화학식 1로 표시되는 방향족 아민 유도체와, 화학식 I, II, III 또는 10 내지 18로 표시되는 안트라센 유도체를 조합하여 사용함으로써, 발광 수명을 향상시킬 수 있다. 또한, 디아릴아미노기의 아릴기가 전자 흡인성기를 가짐으로써, 종래보다도 발광 파장이 짧은 청색의 발광(예를 들면, 파장이 460 nm 이하)이 얻어진다.

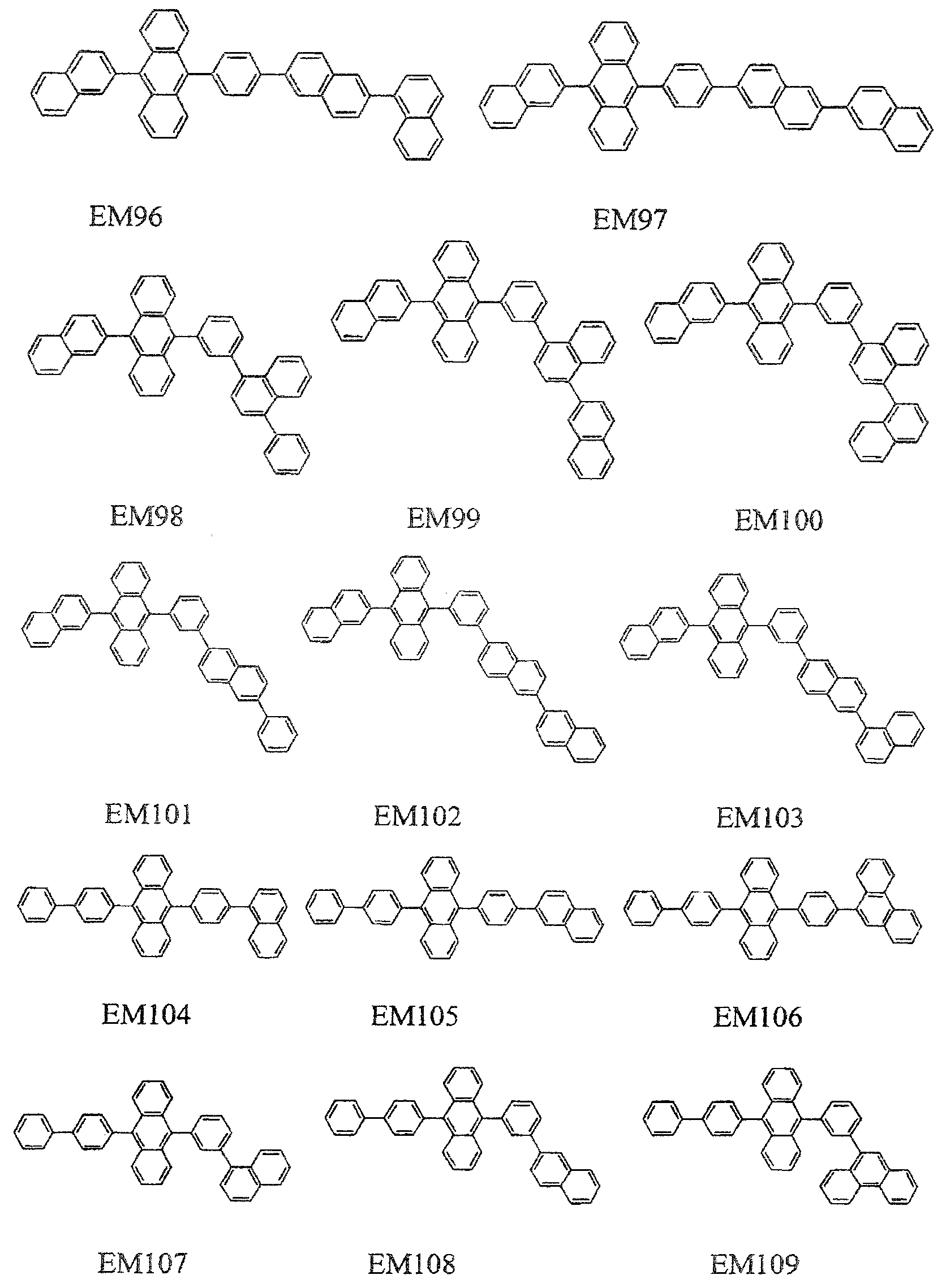

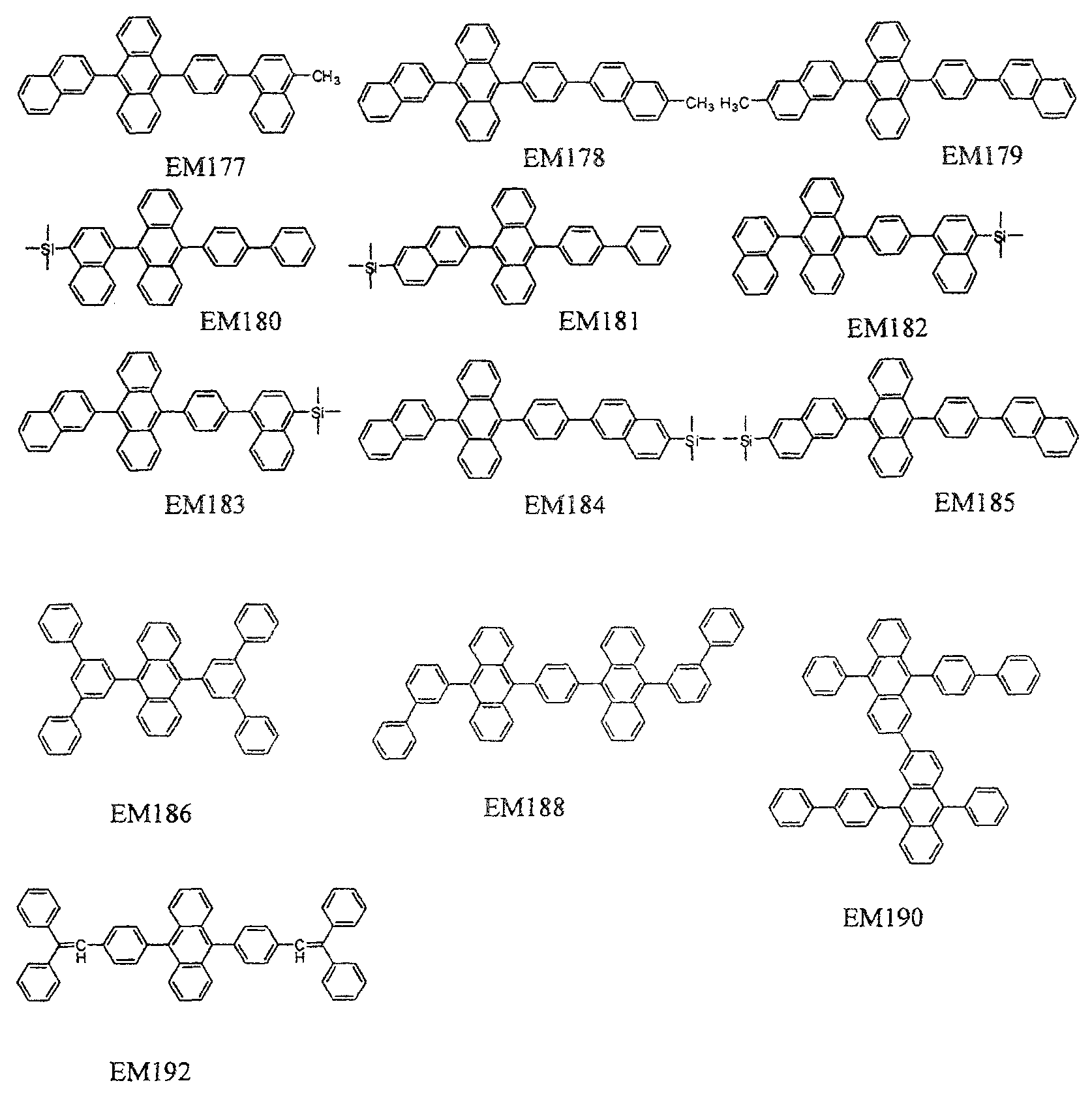

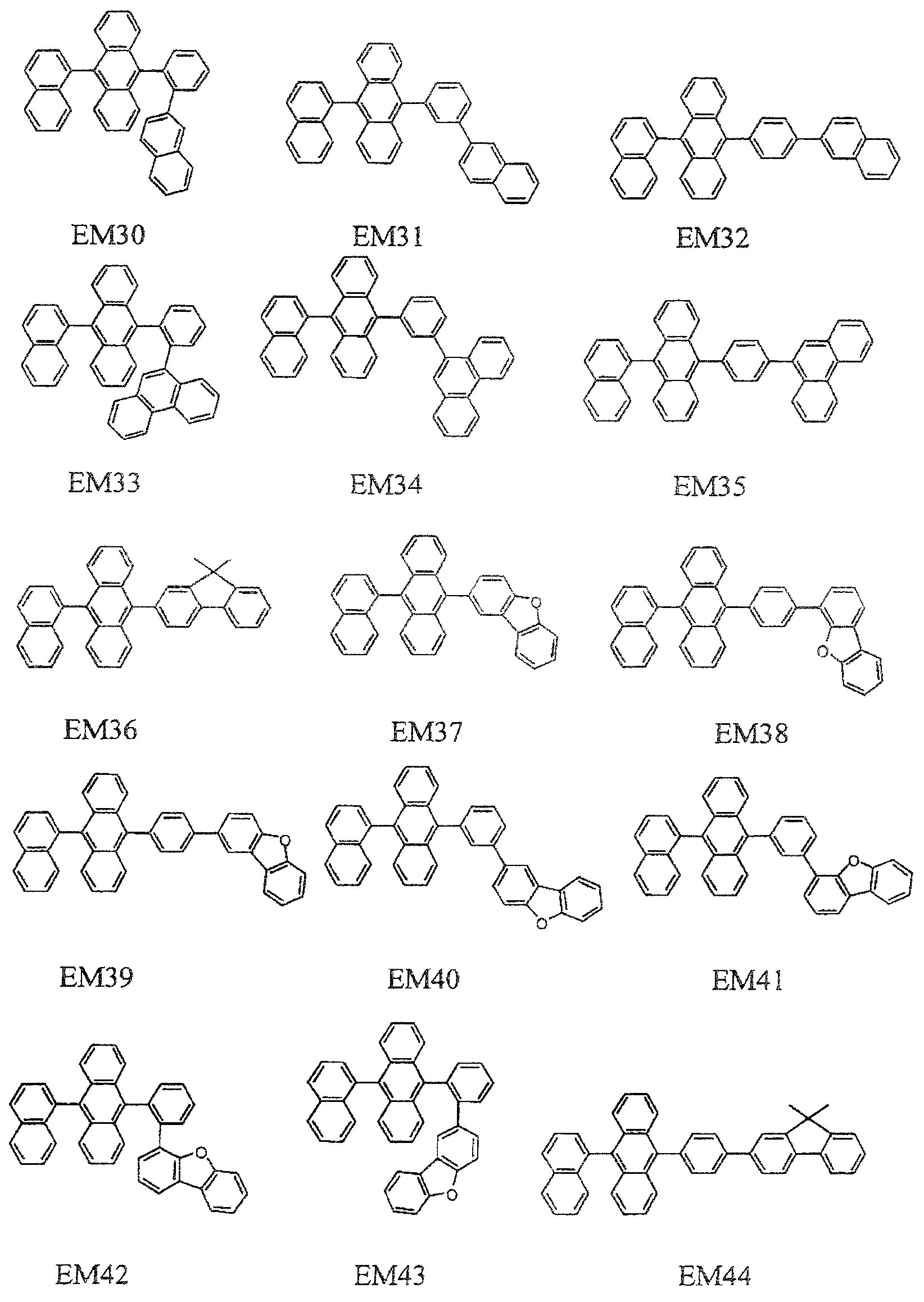

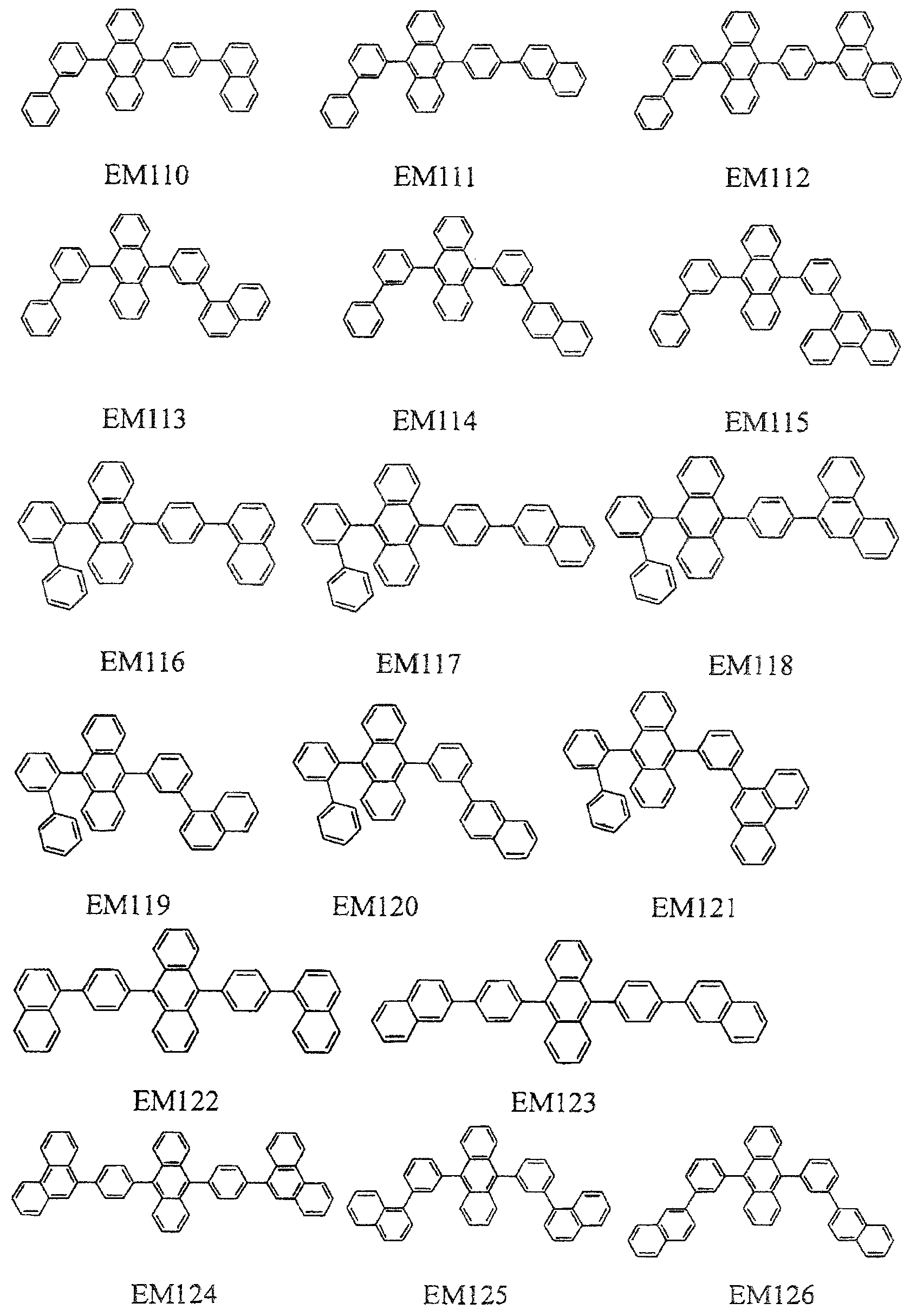

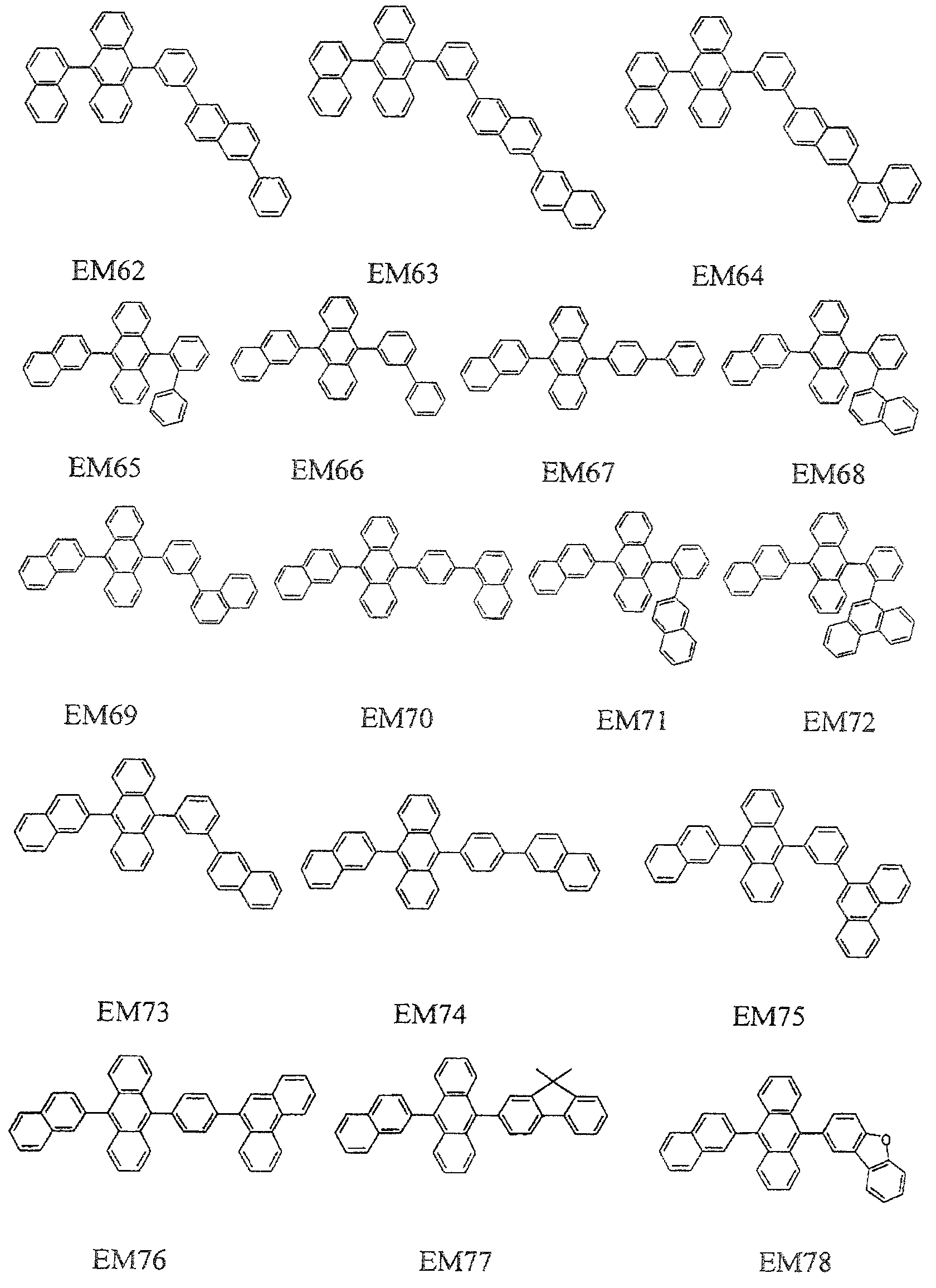

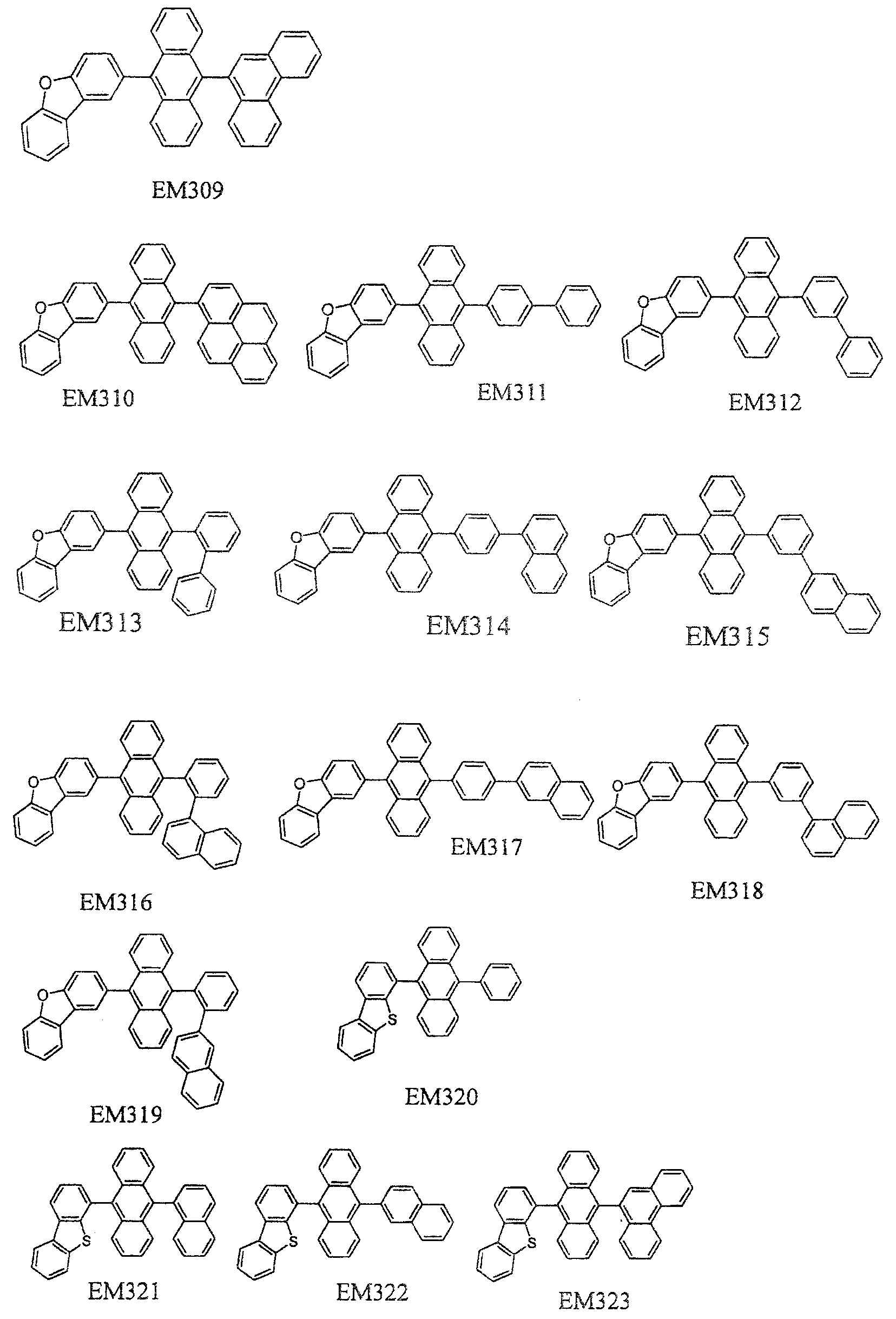

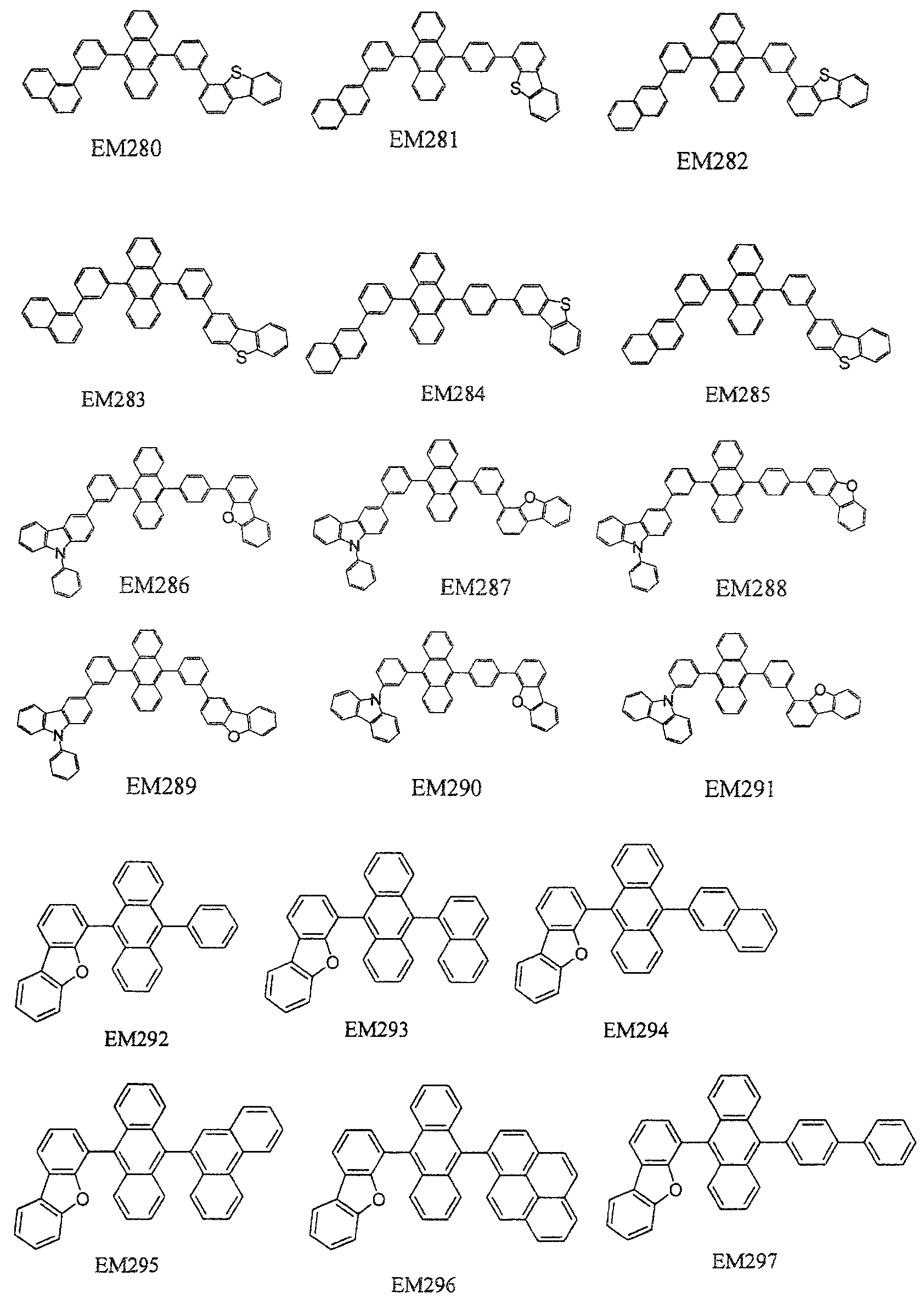

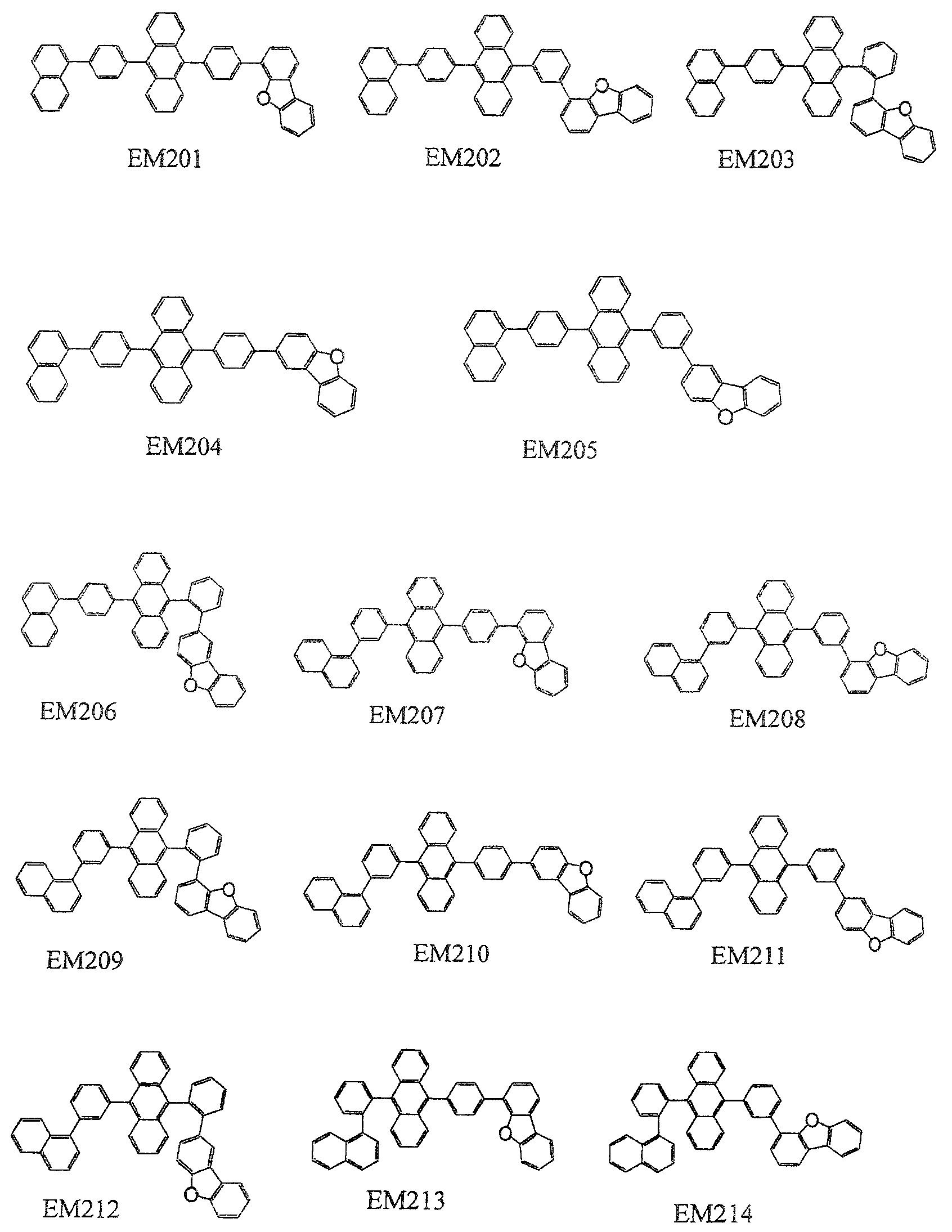

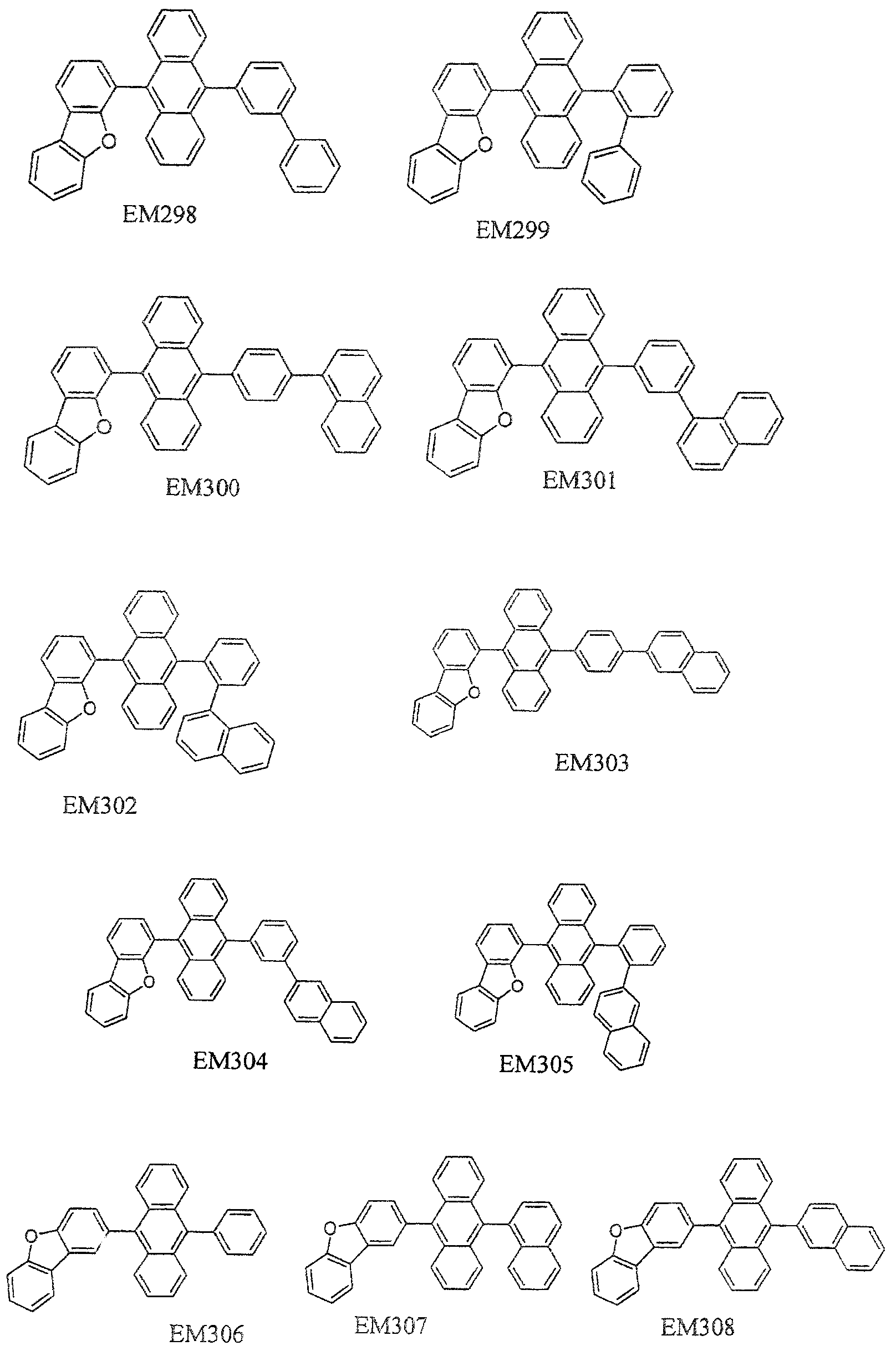

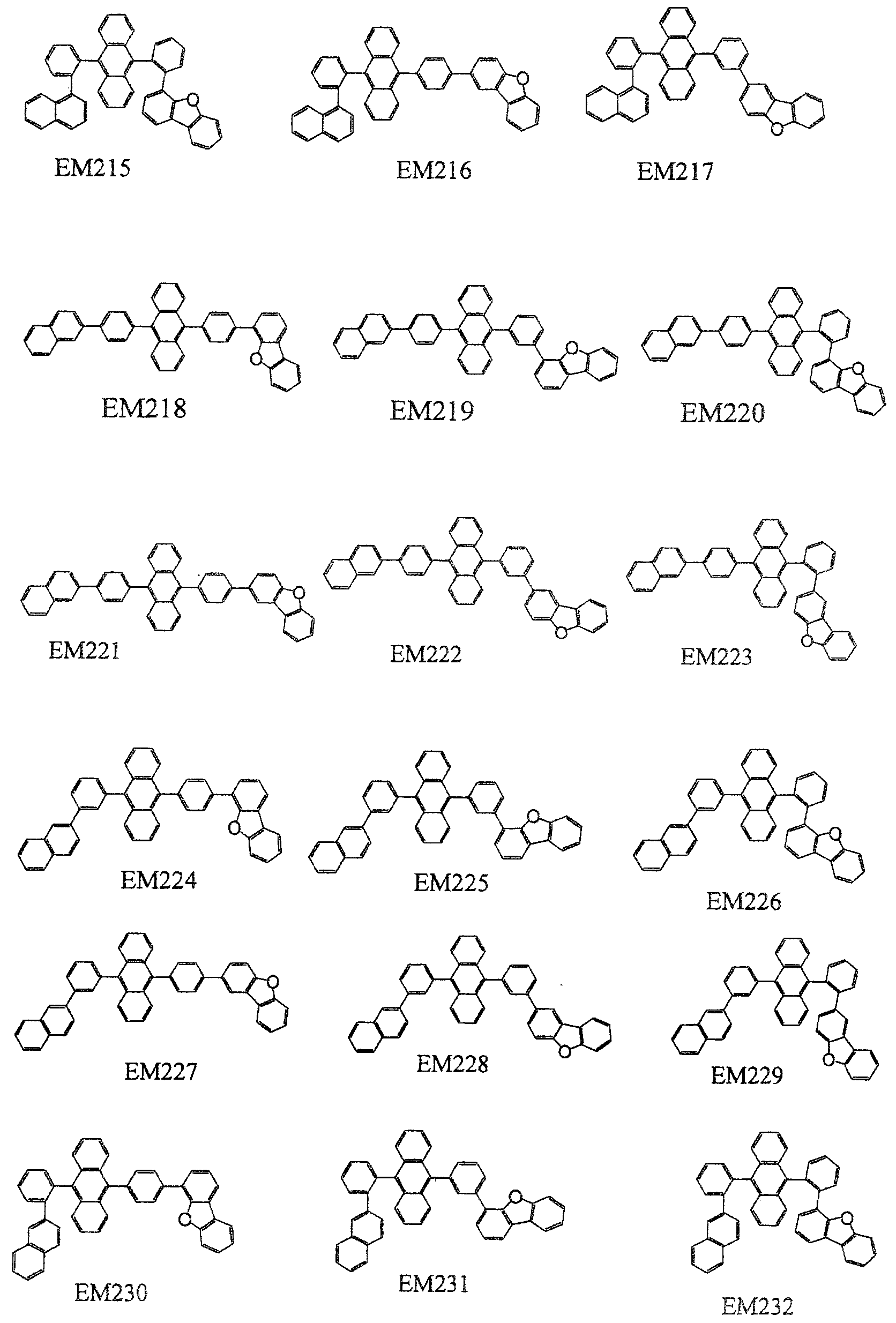

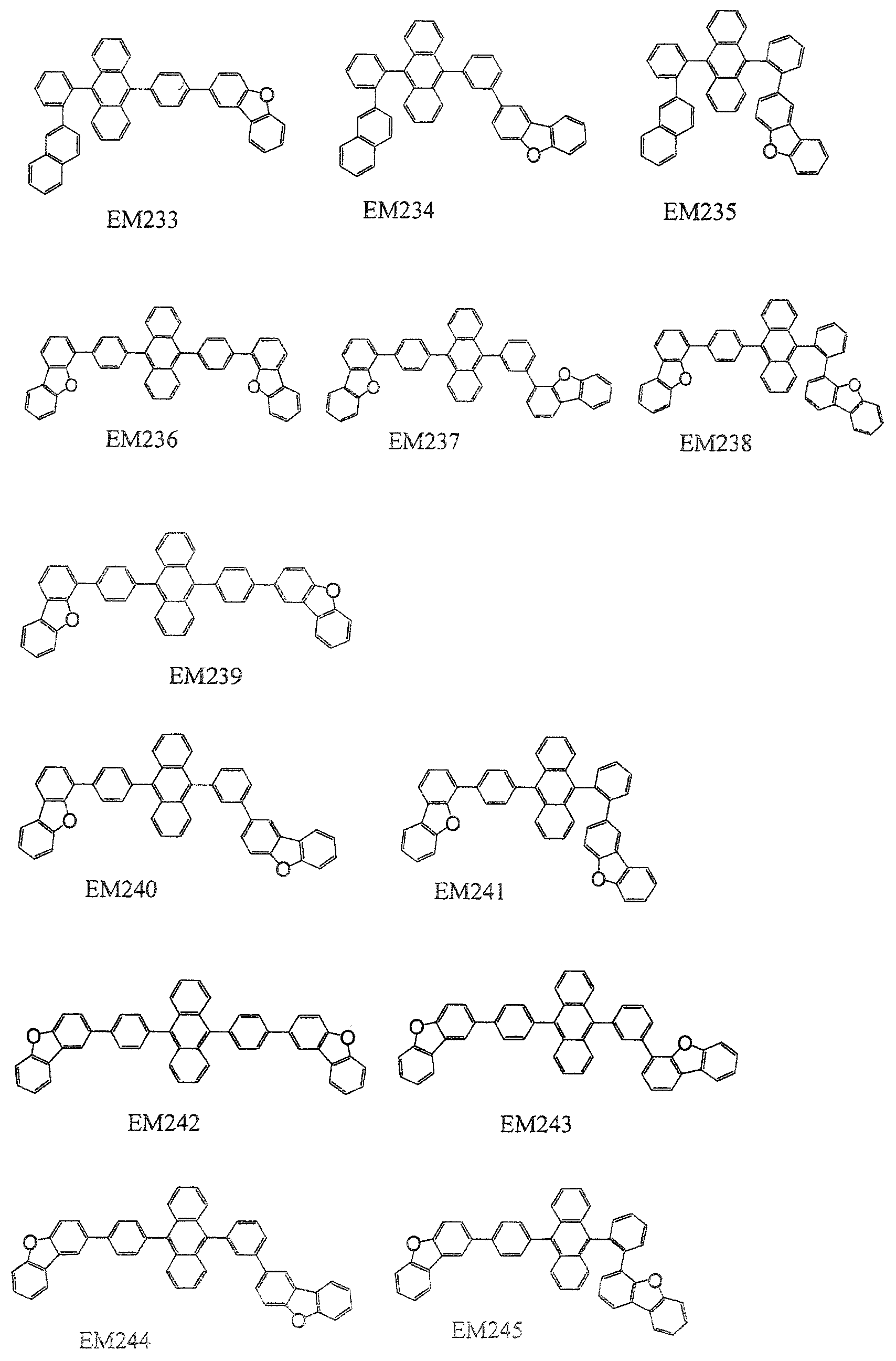

본 발명에 이용하는 안트라센 유도체의 구체예로는, 이하를 들 수 있다.
Figure pct00046
Figure pct00047
Figure pct00048
Figure pct00049
Figure pct00050
Figure pct00051
Figure pct00052
Figure pct00053
Figure pct00054
Figure pct00055
Figure pct00056
Figure pct00057
Figure pct00058
Figure pct00059
Figure pct00060
Figure pct00061
Figure pct00062
Figure pct00063
Figure pct00064
Figure pct00065
Figure pct00067
Figure pct00068
본 발명의 유기 발광 매체에서는, 상기한 방향족 아민 유도체를 도핑 재료(도펀트)로서 포함하는 것이 바람직하다. 이 경우, 방향족 아민 유도체의 함유율을 0.1 내지 20 질량％로 하는 것이 바람직하고, 1 내지 10 질량％로 하는 것이 보다 바람직하다. 이 경우, 안트라센 유도체가 호스트 재료가 되고, 통상 호스트 재료와 도펀트 재료로 100 질량％가 된다.
본 발명의 유기 EL 소자는, 음극과 양극 사이에 적어도 발광층을 포함하는 1 이상의 유기 박막층이 협지되어 있다. 그리고, 유기 박막층 중 적어도 한 층이 본 발명의 유기 발광 매체로 이루어지는 유기 박막을 가진다.
상기한 방향족 아민 유도체와 상기한 안트라센 유도체는, 발광층 이외에 정공 주입층, 정공 수송층, 전자 주입층, 전자 수송층에 이용할 수도 있다.
본 발명에서 유기 박막층이 복수층형인 유기 EL 소자로는 (양극/정공 주입층/발광층/음극), (양극/발광층/전자 주입층/음극), (양극/정공 주입층/발광층/전자 주입층/음극), (양극/정공 주입층/정공 수송층/발광층/전자 주입층/음극) 등의 구성으로 적층한 것을 들 수 있다.
유기 EL 소자는 상기 유기 박막층을 복수층 구조로 함으로써, 켄칭에 의한 휘도나 수명의 저하를 방지할 수 있다. 필요하다면, 발광 재료, 도핑 재료, 정공 주입 재료나 전자 주입 재료를 조합하여 사용할 수 있다. 또한, 도핑 재료에 의해, 발광 휘도나 발광 효율이 향상되는 경우가 있다. 또한, 정공 주입층, 발광층, 전자 주입층은 각각 2층 이상의 층 구성에 의해 형성될 수도 있다. 그 때에는 정공 주입층의 경우, 전극으로부터 정공을 주입하는 층을 정공 주입층, 정공 주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층을 정공 수송층이라 한다. 마찬가지로 전자 주입층의 경우, 전극으로부터 전자를 주입하는 층을 전자 주입층, 전자 주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층을 전자 수송층이라 한다. 이들 각 층은 재료의 에너지 준위, 내열성, 유기층 또는 금속 전극과의 밀착성 등의 각 요인에 의해 선택되어 사용된다.
상기한 방향족 아민 유도체와 함께 발광층에 사용할 수 있는 상기 안트라센 유도체 이외의 재료로는, 예를 들면 나프탈렌, 페난트렌, 루브렌, 테트라센, 피렌, 페릴렌, 크리센, 데카시클렌, 코로넨, 테트라페닐시클로펜타디엔, 펜타페닐시클로펜타디엔, 플루오렌, 스피로플루오렌 등의 축합 다환 방향족 화합물 및 이들의 유도체, 트리스(8-퀴놀리놀레이트)알루미늄 등의 유기 금속 착체, 트리아릴아민 유도체, 스티릴아민 유도체, 스틸벤 유도체, 쿠마린 유도체, 피란 유도체, 옥사존 유도체, 벤조티아졸 유도체, 벤조옥사졸 유도체, 벤조이미다졸 유도체, 피라진 유도체, 신남산 에스테르 유도체, 디케토피롤로피롤 유도체, 아크리돈 유도체, 퀴나크리돈 유도체 등을 들 수 있지만, 이들로 한정되는 것은 아니다.
정공 주입 재료로는 정공을 수송하는 능력을 갖고, 양극으로부터의 정공 주입 효과, 발광층 또는 발광 재료에 대하여 우수한 정공 주입 효과를 가지며, 박막 형성 능력이 우수한 화합물이 바람직하다. 구체적으로는 프탈로시아닌 유도체, 나프탈로시아닌 유도체, 포르피린 유도체, 벤지딘형 트리페닐아민, 디아민형 트리페닐아민, 헥사시아노헥사아자트리페닐렌 등과, 이들의 유도체 및 폴리비닐카르바졸, 폴리실란, 도전성 고분자 등의 고분자 재료를 들 수 있지만, 이들로 한정되는 것은 아니다.
본 발명의 유기 EL 소자에서 사용할 수 있는 정공 주입 재료 중에서, 추가로 효과적인 정공 주입 재료는 프탈로시아닌 유도체이다.
프탈로시아닌(Pc) 유도체로는, 예를 들면 H2Pc, CuPc, CoPc, NiPc, ZnPc, PdPc, FePc, MnPc, ClAlPc, ClGaPc, ClInPc, ClSnPc, Cl2SiPc, (HO)AlPc, (HO)GaPc, VOPc, TiOPc, MoOPc, GaPc-O-GaPc 등의 프탈로시아닌 유도체 및 나프탈로시아닌 유도체가 있지만, 이것으로 한정되는 것은 아니다.
또한, 정공 주입 재료에 TCNQ 유도체 등의 전자 수용 물질을 첨가함으로써 캐리어를 증감시킬 수도 있다.
본 발명의 유기 EL 소자에서 사용할 수 있는 바람직한 정공 수송 재료는, 방향족 3급 아민 유도체이다.
방향족 3급 아민 유도체로는, 예를 들면 N,N'-디페닐-N,N'-디나프틸-1,1'-비페닐-4,4'-디아민, N,N,N',N'-테트라비페닐-1,1'-비페닐-4,4'-디아민 등, 또는 이들 방향족 3급 아민 골격을 갖는 올리고머 또는 중합체인데, 이것으로 한정되는 것은 아니다.
전자 주입 재료로는 전자를 수송하는 능력을 갖고, 음극으로부터의 전자 주입 효과, 발광층 또는 발광 재료에 대해서 우수한 전자 주입 효과를 가지며, 박막 형성 능력이 우수한 화합물이 바람직하다.
본 발명의 유기 EL 소자에서, 더 효과적인 전자 주입 재료는 금속 착체 화합물 및 질소 함유 복소환 유도체이다.
상기 금속 착체 화합물로는, 예를 들면 8-히드록시퀴놀리네이트리튬, 비스(8-히드록시퀴놀리네이트)아연, 트리스(8-히드록시퀴놀리네이트)알루미늄, 트리스(8-히드록시퀴놀리네이트)갈륨, 비스(10-히드록시벤조[h]퀴놀리네이트)베릴륨, 비스(10-히드록시벤조[h]퀴놀리네이트)아연 등을 들 수 있지만, 이것으로 한정되는 것은 아니다.
상기 질소 함유 복소환 유도체로는, 예를 들면 옥사졸, 티아졸, 옥사디아졸, 티아디아졸, 트리아졸, 피리딘, 피리미딘, 트리아진, 페난트롤린, 벤즈이미다졸, 이미다조피리딘 등이 바람직하고, 그 중에서도 벤즈이미다졸 유도체, 페난트롤린 유도체, 이미다조피리딘 유도체가 바람직하다.
바람직한 형태로서, 이들 전자 주입 재료에 추가로 도펀트를 함유하고, 음극으로부터의 전자의 수취를 용이하게 하기 위해, 보다 바람직하게는 제2 유기층의 음극 계면 근방에 알칼리 금속으로 대표되는 도펀트를 도핑한다.
도펀트로는 도너성 금속, 도너성 금속 화합물 및 도너성 금속 착체를 들 수 있으며, 이들 환원성 도펀트는 1종 단독으로 사용할 수도 있고, 2종 이상을 조합하여 사용할 수도 있다.
본 발명의 유기 EL 소자에서는, 발광층 중에 화학식 1로 표시되는 방향족 아민 유도체로부터 선택되는 적어도 1종 이외에, 발광 재료, 도핑 재료, 정공 주입 재료, 정공 수송 재료 및 전자 주입 재료의 적어도 1종이 동일층에 함유될 수도 있다. 또한, 본 발명에 의해 얻어진 유기 EL 소자의 온도, 습도, 분위기 등에 대한 안정성의 향상을 위해, 소자의 표면에 보호층을 설치하거나, 실리콘 오일, 수지 등에 의해 소자 전체를 보호하는 것도 가능하다.
본 발명의 유기 EL 소자의 양극에 사용되는 도전성 재료로는, 4 eV보다 큰 일함수를 갖는 것이 적합하고, 탄소, 알루미늄, 바나듐, 철, 코발트, 니켈, 텅스텐, 은, 금, 백금, 팔라듐 등 및 이들의 합금, ITO 기판, NESA 기판에 사용되는 산화주석, 산화인듐 등의 산화 금속, 또한 폴리티오펜이나 폴리피롤 등의 유기 도전성 수지가 이용된다. 음극에 사용되는 도전성 물질로는 4 eV보다 작은 일함수를 갖는 것이 적합하고, 마그네슘, 칼슘, 주석, 납, 티타늄, 이트륨, 리튬, 루테늄, 망간, 알루미늄, 불화리튬 등 및 이들의 합금이 이용되지만, 이것으로 한정되는 것은 아니다. 합금으로는 마그네슘/은, 마그네슘/인듐, 리튬/알루미늄 등을 대표예로서 들 수 있지만, 이것으로 한정되는 것은 아니다. 합금의 비율은 증착원의 온도, 분위기, 진공도 등에 따라 제어되고, 적절한 비율로 선택된다. 양극 및 음극은 필요하다면 2층 이상의 층 구성에 의해 형성될 수도 있다.
본 발명의 유기 EL 소자에서는, 효율적으로 발광시키기 위해 적어도 한쪽면은 소자의 발광 파장 영역에서 충분히 투명하게 하는 것이 바람직하다. 또한, 기판도 투명한 것이 바람직하다. 투명 전극은, 상기의 도전성 재료를 사용하여 증착이나 스퍼터링 등의 방법으로 소정의 투광성이 확보되도록 설정한다. 발광면의 전극은, 광투과율을 10 ％ 이상으로 하는 것이 바람직하다. 기판은 기계적, 열적 강도를 가지고, 투명성을 갖는 것이면 한정되지 않지만, 유리 기판 및 투명성 수지 필름이 있다.
본 발명의 유기 EL 소자의 각 층의 형성은 진공 증착, 스퍼터링, 플라즈마, 이온 플레이팅 등의 건식 성막법이나 스핀 코팅, 디핑, 플로우 코팅 등의 습식 성막법 중 어느 하나의 방법을 적용할 수 있다. 막 두께는 특별히 한정되는 것은 아니지만, 적절한 막 두께로 설정할 필요가 있다. 막 두께가 지나치게 두꺼우면, 일정한 광 출력을 얻기 위해서 큰 인가 전압이 필요해져 효율이 악화된다. 막 두께가 지나치게 얇으면 핀홀 등이 발생하여, 전계를 인가하여도 충분한 발광 휘도가 얻어지지 않는다. 통상의 막 두께는 5 nm 내지 10 ㎛의 범위가 적합하지만, 10 nm 내지 0.2 ㎛의 범위가 더욱 바람직하다.
습식 성막법의 경우, 각 층을 형성하는 재료를 에탄올, 클로로포름, 테트라히드로푸란, 디옥산 등의 적절한 용매에 용해 또는 분산시켜 박막을 형성하지만, 그 용매는 어느 하나일 수도 있다.
어느 유기 박막층에서도, 성막성 향상, 막의 핀홀 방지 등을 위해 적절한 수지나 첨가제를 사용할 수도 있다.
본 발명의 유기 EL 소자는, 벽결이형 텔레비젼의 평판 디스플레이 등의 평면 발광체, 복사기, 프린터, 액정 디스플레이의 백 라이트 또는 계기류 등의 광원, 표시판, 표지등에 이용할 수 있다. 또한, 본 발명의 화합물은 유기 EL 소자뿐 아니라, 전자 사진 감광체, 광전 변환 소자, 태양 전지, 이미지 센서 등의 분야에서도 사용할 수 있다.
<실시예>
실시예 1
25 mm×75 mm×1.1 mm 두께의 ITO 투명 전극(양극)이 부착된 유리 기판(디오매틱사 제조)을 이소프로필알코올 중에서 초음파 세정을 5 분간 행한 후, UV 오존 세정을 30 분간 행하였다. 세정 후 투명 전극 라인이 부착된 유리 기판을 진공 증착 장치의 기판 홀더에 장착하고, 우선 투명 전극 라인이 형성되어 있는 측의 면 상에 상기 투명 전극을 덮도록 하여 막 두께 50 nm의 화합물 A-1을 성막하였다. A-1막의 성막에 계속해서, 이 A-1막 상에 막 두께 45 nm의 A-2를 성막하였다.
또한, 이 A-2막 상에 막 두께 20 nm로 화합물 EM13과 화합물 DM-1을 20:1의 막 두께비로 성막하여 청색계 발광층으로 하였다.
이 막 상에 전자 수송층으로서 막 두께 30 nm로 하기 구조의 ET-1을 증착에 의해 성막하였다. 이 후, LiF를 막 두께 1 nm로 성막하였다. 이 LiF막 상에 금속 Al을 150 nm 증착시켜 금속 음극을 형성하고 유기 EL 발광 소자를 제작하였다.
Figure pct00069
실시예 2-54, 비교예 1-9
호스트 재료와 도핑 재료를 표 1, 2와 같이 변경한 것 이외에는, 실시예 1과 동일하게 유기 EL 소자를 제작하였다.

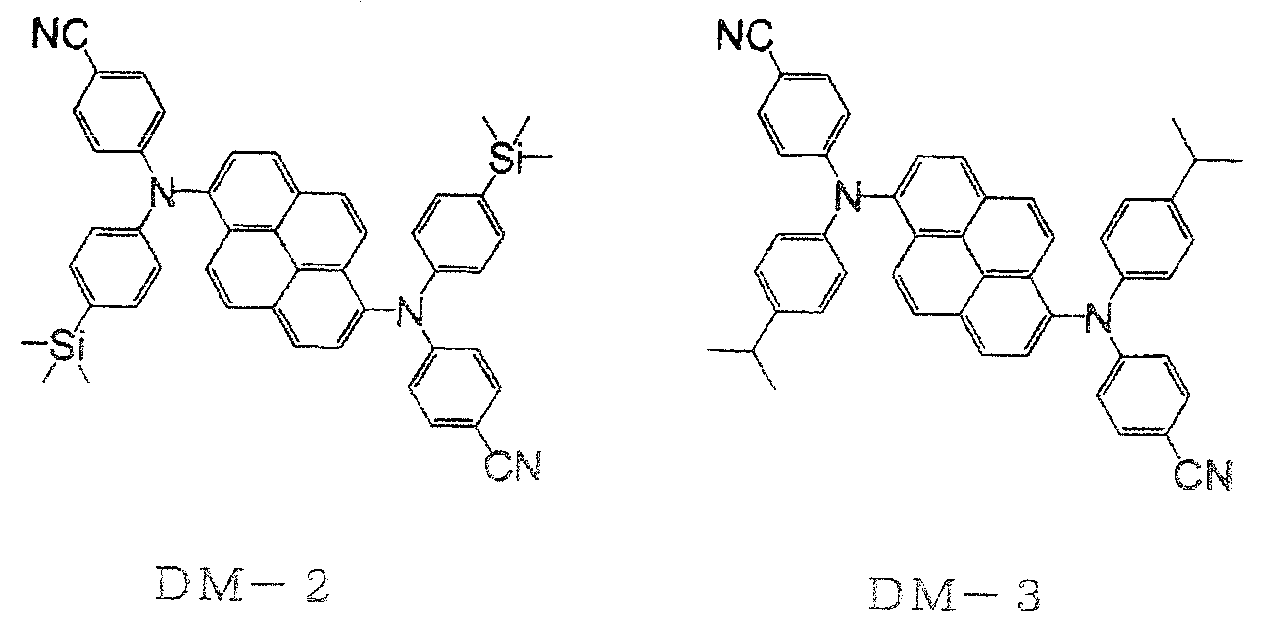

또한, 각 예에서 사용한 도핑 재료를 하기에 나타낸다.
Figure pct00070
비교예에서 사용한 호스트 재료를 하기에 나타낸다.
Figure pct00071

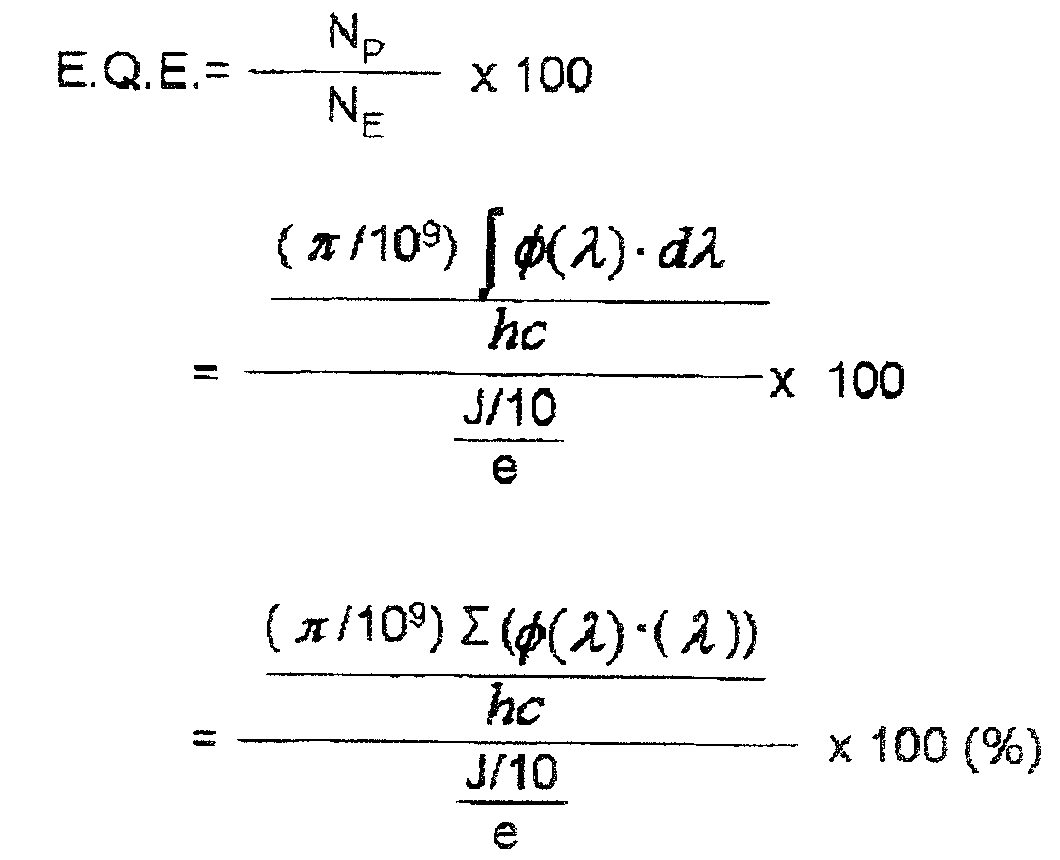

상기 실시예 및 비교예에서 제작한 유기 EL 소자에 전류 밀도 10 mA/㎠의 전류를 통전하고, 분광 방사 휘도계(CS1000: 미놀타 제조)로 발광 스펙트럼을 측정하고, 하기 수학식 1에 의해 외부양자수율을 산출하였다.

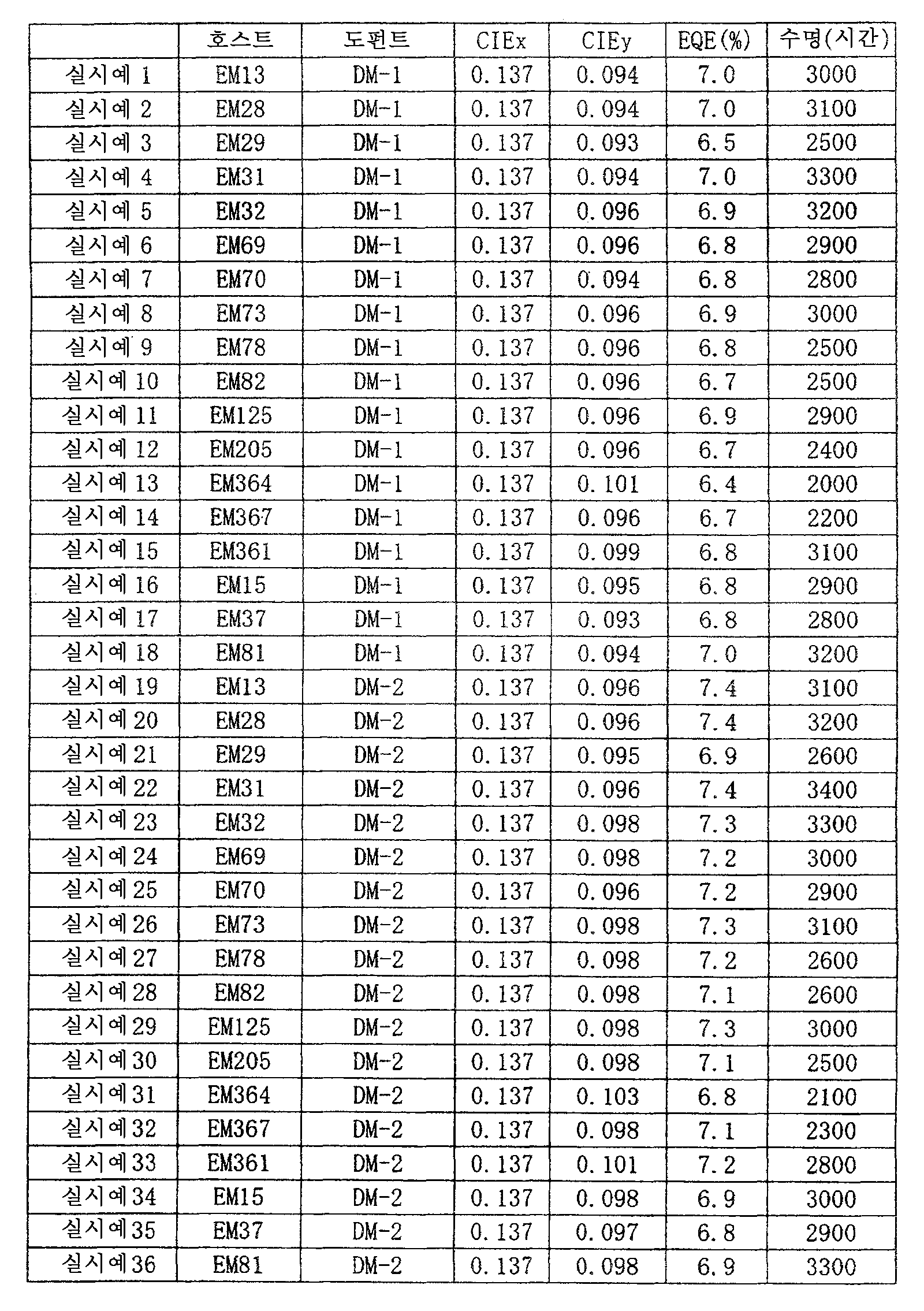

또한, 수명은 초기 휘도 500 cd/㎡에서의 반감 수명으로 평가하였다. 결과를 표 1, 2에 나타낸다.
Figure pct00072
Np: 광자수
NE: 전자수
π: 원주율=3.1416
λ: 파장(nm)
φ: 발광 강도(W/sr·㎡·nm)
h: 프랭크 상수=6.63×10-34(J·s)
c: 광 속도=3×108(m/s)
J: 전류 밀도(mA/㎠)
e: 전하=1.6×10-19(C)
Figure pct00073
Figure pct00074
표 1, 2로부터, 본원 발명의 호스트 재료와 도펀트 재료의 조합은 대폭적인 청색화를 실현하고, 또한 종래 기술보다도 대폭 장기 수명화하는 경향이 있다. 이에 따라, 수명이 길고 색 재현성이 높은 디스플레이 디바이스를 실현하는 것이 가능해진다.
본 발명의 유기 EL 소자는 벽걸이형 텔레비젼의 평판 디스플레이 등의 평면 발광체, 복사기, 프린터, 액정 디스플레이의 백 라이트 또는 계기류 등의 광원, 표시판, 표지등에 이용할 수 있다.
상기에 본 발명의 실시 형태 및/또는 실시예를 몇가지 상세히 설명하였지만, 당업자는 본 발명의 신규한 교시 및 효과로부터 실질적으로 벗어나지 않으며, 이들 예시인 실시 형태 및/또는 실시예에 많은 변경을 가하는 것이 용이하다. 따라서, 이들 많은 변경은 본 발명의 범위에 포함된다.
이 명세서에 기재된 문헌의 내용을 전부 여기에 원용한다.

Claims (17)

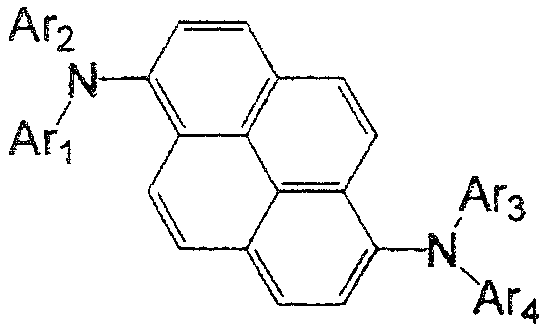

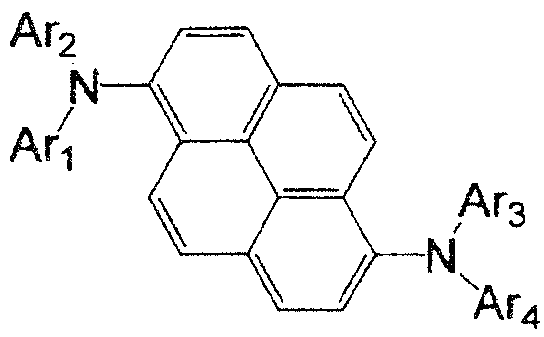

  1. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 I로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00075

    <화학식 I>
    Figure pct00076

    [화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 I 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar101 내지 Ar104는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    X는 0 내지 3의 정수이고,
    Y는 1 내지 3의 정수이다]
  2. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 II로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00077

    <화학식 II>
    Figure pct00078

    [화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 II 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar105는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이며,
    Ar201은 치환 또는 비치환의 환 형성 탄소수 16 내지 30 축합 방향족환기, 또는 치환 또는 비치환의 환 형성 원자수 10 내지 30의 축합 복소환기이다]
  3. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 III으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00079

    <화학식 III>
    Figure pct00080

    [화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 III 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar106은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    Ar301은 치환 또는 비치환의 2-나프틸기, 치환 또는 비치환의 플루오레닐기이되, 단 Ar106과 Ar301은 상이하다]
  4. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 10으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00081

    <화학식 10>
    Figure pct00082

    [화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 10 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar11은 치환 또는 비치환의 페닐기, 치환 또는 비치환의 2-나프틸기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    R111은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
    b는 0 내지 7의 정수이며, b가 2 이상의 정수인 경우, 복수의 R111은 동일하거나 상이할 수도 있다]
  5. 제4항에 있어서, 상기 안트라센 유도체가 하기 화학식 11로 표시되는 유기 발광 매체.
    <화학식 11>
    Figure pct00083

    (식 중, R101 내지 R108, R111, b는 화학식 10과 동일하고,
    Ar14는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
  6. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 12로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00084

    <화학식 12>
    Figure pct00085

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 12 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar12, Ar13은 각각 수소 원자, 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고, Ar12는 그것이 결합되어 있는 나프탈렌환과 함께 환을 형성할 수도 있다)
  7. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 13으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00086

    <화학식 13>
    Figure pct00087

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 13 중, R101 내지 R108, R111은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar15는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    b는 0 내지 7의 정수이며, b가 2 이상의 정수인 경우, 복수의 R111은 동일하거나 상이할 수도 있다)
  8. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 14로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00088

    <화학식 14>
    Figure pct00089

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 14 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar16은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이며, Ar16은 그것이 결합되어 있는 벤젠환과 함게 환을 형성할 수도 있고,
    Ar17은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이다)
  9. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 15로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00090

    <화학식 15>
    Figure pct00091

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 15 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar18은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
    n은 0 내지 11의 정수이며, n이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)
  10. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 16으로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00092

    <화학식 16>
    Figure pct00093

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 16 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    L은 단결합, 치환 또는 비치환의 환 형성 탄소수 6 내지 50의 아릴렌기 또는 2가의 치환 또는 비치환의 환 형성 원자수 5 내지 50의 복소환기이고,
    Ar19는 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기이고,
    X11은 산소 원자, 황 원자, -NR- 또는 -CRaRb이고, R, Ra, Rb는 각각 R101 내지 R108과 동일한 기를 나타내고,
    R121은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
    m은 0 내지 7의 정수이며, m이 2 이상의 정수인 경우, 복수의 R121은 동일하거나 상이할 수도 있다)
  11. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 17로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00094

    <화학식 17>
    Figure pct00095

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 17 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar20은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    R201은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
    p는 0 내지 4의 정수이며, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있다)
  12. 하기 화학식 1로 표시되는 방향족 아민 유도체와 하기 화학식 18로 표시되는 안트라센 유도체를 함유하는 유기 발광 매체.
    <화학식 1>
    Figure pct00096

    <화학식 18>
    Figure pct00097

    (화학식 1 중, Ar1 내지 Ar4는 각각 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기를 나타내고, Ar1 내지 Ar4 중 적어도 하나는 전자 흡인성기를 가지는 아릴기이고,
    화학식 18 중, R101 내지 R108은 각각 수소 원자, 불소 원자, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아릴옥시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    Ar20은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 또는 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기를 나타내고,
    R201, R301은 치환 또는 비치환의 환 형성 탄소수 6 내지 30의 아릴기, 치환 또는 비치환의 환 형성 원자수 5 내지 30의 복소환기, 치환 또는 비치환의 탄소수 1 내지 10의 알킬기, 치환 또는 비치환의 환 형성 탄소수 3 내지 10의 시클로알킬기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 실릴기, 시아노기, 또는 불소 원자이고,
    p는 0 내지 4의 정수이고, p가 2 이상의 정수인 경우, 복수의 R201은 동일하거나 상이할 수도 있고, q는 0 내지 11의 정수이며, q가 2 이상의 정수인 경우, 복수의 R301은 동일하거나 상이할 수도 있고, 인접하는 치환기끼리 포화 또는 불포화의 환을 형성할 수도 있다)
  13. 제1항 내지 제12항 중 어느 한 항에 있어서, 상기 방향족 아민 유도체가 하기 화학식 2로 표시되는 유기 발광 매체.
    <화학식 2>
    Figure pct00098

    (식 중, Ar2 및 Ar4는 상기 화학식 1과 동일하고,
    R1 내지 R10은 각각 수소 원자, 할로겐 원자, 치환 또는 비치환의 탄소수 1 내지 20의 알킬기, 치환 또는 비치환의 탄소수 3 내지 30의 알킬실릴기, 치환 또는 비치환의 환 형성 탄소수 8 내지 30의 아릴실릴기, 치환 또는 비치환의 탄소수 1 내지 20의 알콕시기, 치환 또는 비치환의 환 형성 탄소수 6 내지 20의 아랄킬기, 치환 또는 비치환의 환 형성 탄소수 6 내지 10의 아릴기 또는 전자 흡인성기를 나타내고,
    R1 내지 R5 중 적어도 하나가 전자 흡인성기이며, R6 내지 R10 중 적어도 하나가 전자 흡인성기이다)
  14. 제13항에 있어서, 상기 R1 내지 R5 중 어느 하나가 전자 흡인성기이고, 나머지가 수소 원자 원자이며,
    상기 R6 내지 R10 중 어느 하나가 전자 흡인성기이고, 나머지가 수소 원자인 유기 발광 매체.
  15. 제1항 내지 제14항 어느 한 항에 있어서, 전자 흡인성기가 시아노기인 유기 발광 매체.
  16. 제1항 내지 제15항 중 어느 한 항에 기재된 유기 발광 매체로 이루어지는 유기 박막.
  17. 음극과 양극 사이에 적어도 발광층을 포함하는 1 이상의 유기 박막층이 협지되어 있는 유기 전계 발광 소자에 있어서, 해당 유기 박막층 중 적어도 한 층이 제16항에 기재된 유기 박막인 유기 전계 발광 소자.
KR1020117008984A 2009-12-16 2010-12-15 유기 발광 매체 Ceased KR20110094271A (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2009284970 2009-12-16
JPJP-P-2009-284970 2009-12-16

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020137012403A Division KR20130067312A (ko) 2009-12-16 2010-12-15 유기 발광 매체

Publications (1)

Publication Number Publication Date
KR20110094271A true KR20110094271A (ko) 2011-08-23

Family

ID=44167023

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020117008984A Ceased KR20110094271A (ko) 2009-12-16 2010-12-15 유기 발광 매체
KR1020137012403A Withdrawn KR20130067312A (ko) 2009-12-16 2010-12-15 유기 발광 매체

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020137012403A Withdrawn KR20130067312A (ko) 2009-12-16 2010-12-15 유기 발광 매체

Country Status (7)

Country Link
US (1) US20120056165A1 (ko)
EP (1) EP2500397A4 (ko)
JP (2) JP5198657B2 (ko)
KR (2) KR20110094271A (ko)
CN (1) CN102232106A (ko)
TW (1) TW201129674A (ko)
WO (1) WO2011074253A1 (ko)

Cited By (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8592051B2 (en) 2003-03-20 2013-11-26 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and organic electroluminescent element made with the same
KR20140083107A (ko) * 2012-12-24 2014-07-04 엘지디스플레이 주식회사 청색 형광 화합물 및 이를 사용한 유기전계발광소자
KR20140090036A (ko) * 2013-01-08 2014-07-16 에스에프씨 주식회사 헤테로아릴 치환기를 갖는 페닐기를 포함하는 안트라센 유도체 및 이를 포함하는 유기 발광 소자
KR20150141271A (ko) * 2014-06-09 2015-12-18 삼성디스플레이 주식회사 유기 발광 소자
KR20160007984A (ko) * 2014-07-10 2016-01-21 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 유기 발광 표시 장치
US9276227B2 (en) 2012-12-20 2016-03-01 Samsung Display Co., Ltd. Organic light-emitting device and flat panel display including the same
KR20160150016A (ko) * 2015-06-19 2016-12-28 주식회사 엘지화학 유기 발광 소자
US9583715B2 (en) 2013-08-09 2017-02-28 Samsung Display Co., Ltd. Anthracene-based compounds and organic light-emitting device including the same
US9680108B2 (en) 2014-06-11 2017-06-13 Samsung Display Co., Ltd. Organic light-emitting device
US9793491B2 (en) 2014-12-02 2017-10-17 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US9831445B2 (en) 2014-12-12 2017-11-28 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
US9991452B2 (en) 2014-12-30 2018-06-05 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
WO2018110887A1 (ko) * 2016-12-14 2018-06-21 주식회사 엘지화학 헤테로 고리 화합물 및 이를 포함하는 유기 발광 소자
KR20180072058A (ko) * 2016-12-21 2018-06-29 희성소재 (주) 화합물 및 이를 이용한 유기 발광 소자
US10026906B2 (en) 2015-01-12 2018-07-17 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
US10062850B2 (en) 2013-12-12 2018-08-28 Samsung Display Co., Ltd. Amine-based compounds and organic light-emitting devices comprising the same
US10090474B2 (en) 2016-08-17 2018-10-02 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
US10147882B2 (en) 2013-05-09 2018-12-04 Samsung Display Co., Ltd. Styrl-based compound and organic light emitting diode comprising the same
US10193074B2 (en) 2014-06-02 2019-01-29 Samsung Display Co., Ltd. Amine-based compound and organic light-emitting device including the same
US10256416B2 (en) 2013-07-01 2019-04-09 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US10290811B2 (en) 2014-05-16 2019-05-14 Samsung Display Co., Ltd. Organic light-emitting device
US10388882B2 (en) 2013-03-04 2019-08-20 Samsung Display Co., Ltd. Anthracene derivatives and organic light emitting devices comprising the same
US11563183B2 (en) 2017-06-21 2023-01-24 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same
US11588111B2 (en) 2017-08-04 2023-02-21 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
US11793063B2 (en) 2014-12-24 2023-10-17 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light emitting device including the same
US12084433B2 (en) 2018-03-23 2024-09-10 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same

Families Citing this family (36)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101408504B1 (ko) 2007-11-29 2014-06-17 이데미쓰 고산 가부시키가이샤 벤조페난트렌 유도체 및 이것을 사용한 유기 전계 발광 소자
KR101930731B1 (ko) * 2011-08-24 2018-12-20 덕산네오룩스 주식회사 유기전기소자용 신규 화합물, 이를 이용하는 유기전기소자 및 그 전자 장치
KR101792456B1 (ko) 2011-11-25 2017-11-01 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체, 유기 일렉트로 루미네선스 소자용 재료 및 유기 일렉트로 루미네선스 소자
JP6127981B2 (ja) * 2012-01-10 2017-05-17 Jnc株式会社 発光層用材料およびこれを用いた有機電界発光素子
KR20130127014A (ko) * 2012-01-16 2013-11-22 롬엔드하스전자재료코리아유한회사 유기전기발광화합물을 발광재료로서 채용하고 있는 유기전기발광소자
US9312500B2 (en) 2012-08-31 2016-04-12 Idemitsu Kosan Co., Ltd. Organic electroluminescence device
US9947879B2 (en) 2013-03-15 2018-04-17 Idemitsu Kosan Co., Ltd. Anthracene derivative and organic electroluminescence element using same
KR101468089B1 (ko) * 2013-04-08 2014-12-05 주식회사 엘엠에스 신규한 화합물, 이를 포함하는 발광 소자 및 전자 장치
JP6328890B2 (ja) * 2013-07-09 2018-05-23 出光興産株式会社 有機エレクトロルミネッセンス素子、有機エレクトロルミネッセンス素子用材料、および電子機器
KR20150108330A (ko) * 2014-03-17 2015-09-25 롬엔드하스전자재료코리아유한회사 전자 버퍼 재료 및 이를 포함하는 유기 전계 발광 소자
US9902687B2 (en) 2014-09-19 2018-02-27 Idemitsu Kosan Co., Ltd. Compound
KR102321379B1 (ko) 2014-09-24 2021-11-04 삼성디스플레이 주식회사 유기 발광 소자
KR102288348B1 (ko) 2014-09-24 2021-08-11 삼성디스플레이 주식회사 유기 발광 소자
KR102149449B1 (ko) * 2015-01-20 2020-08-31 에스에프씨주식회사 유기발광소자용 화합물 및 이를 포함하는 유기 발광 소자
KR102201097B1 (ko) * 2015-01-20 2021-01-11 에스에프씨주식회사 유기발광소자용 화합물 및 이를 포함하는 유기 발광 소자
KR102309065B1 (ko) * 2015-01-20 2021-10-06 에스에프씨주식회사 유기발광소자용 화합물 및 이를 포함하는 유기 발광 소자
KR101974860B1 (ko) * 2015-02-04 2019-09-05 에스에프씨주식회사 저전압구동이 가능하며 장수명을 갖는 유기 발광 소자
KR101969415B1 (ko) * 2015-02-23 2019-08-13 에스에프씨주식회사 저전압구동이 가능하며 고효율을 갖는 유기 발광 소자
CN107531661B (zh) * 2015-04-23 2024-05-28 Sfc株式会社 有机发光元件用化合物以及包括该化合物的有机发光元件
KR20180027430A (ko) * 2015-07-10 2018-03-14 이데미쓰 고산 가부시키가이샤 유기 전기발광 소자 및 전자 기기
WO2017010749A1 (ko) * 2015-07-13 2017-01-19 에스에프씨 주식회사 고효율의 유기 발광 소자
KR20180075589A (ko) 2015-10-26 2018-07-04 오티아이 루미오닉스 인크. 표면 상에 코팅을 패턴화하는 방법 및 패턴화된 코팅을 포함하는 디바이스
KR101900726B1 (ko) * 2016-07-14 2018-09-20 에스에프씨주식회사 고효율 특성을 갖는 유기 발광 소자
CN106432260B (zh) * 2016-09-19 2019-05-24 江苏三月光电科技有限公司 一种有机发光材料及其在oled上的应用
CN109564972B (zh) * 2017-03-09 2023-02-03 株式会社Lg化学 有机发光元件
KR20250036969A (ko) 2017-04-26 2025-03-14 오티아이 루미오닉스 인크. 표면의 코팅을 패턴화하는 방법 및 패턴화된 코팅을 포함하는 장치
US11751415B2 (en) 2018-02-02 2023-09-05 Oti Lumionics Inc. Materials for forming a nucleation-inhibiting coating and devices incorporating same
US12108659B2 (en) * 2018-07-19 2024-10-01 Lg Display Co., Ltd. Organic electroluminescent device
JP7325731B2 (ja) 2018-08-23 2023-08-15 国立大学法人九州大学 有機エレクトロルミネッセンス素子
KR20250160226A (ko) 2019-03-07 2025-11-11 오티아이 루미오닉스 인크. 핵생성 억제 코팅물 형성용 재료 및 이를 포함하는 디바이스
KR102118011B1 (ko) * 2019-03-20 2020-06-04 에스에프씨주식회사 유기 발광 소자용 화합물 및 이를 포함하는 유기발광소자
KR20250110358A (ko) 2019-04-18 2025-07-18 오티아이 루미오닉스 인크. 핵 생성 억제 코팅 형성용 물질 및 이를 포함하는 디바이스
JP7576337B2 (ja) 2019-05-08 2024-11-01 オーティーアイ ルミオニクス インコーポレーテッド 核生成抑制コーティングを形成するための材料およびそれを組み込んだデバイス
US12113279B2 (en) 2020-09-22 2024-10-08 Oti Lumionics Inc. Device incorporating an IR signal transmissive region
US11985841B2 (en) 2020-12-07 2024-05-14 Oti Lumionics Inc. Patterning a conductive deposited layer using a nucleation inhibiting coating and an underlying metallic coating
WO2022260096A1 (ja) * 2021-06-11 2022-12-15 東ソー株式会社 撮像素子用光電変換素子用材料および撮像素子用光電変換素子

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101233478B1 (ko) * 2002-07-19 2013-02-14 이데미쓰 고산 가부시키가이샤 유기 전기발광 소자 및 유기 발광 매체
JP4041816B2 (ja) 2002-08-23 2008-02-06 出光興産株式会社 有機エレクトロルミネッセンス素子及びアントラセン誘導体
EP1437395B2 (en) * 2002-12-24 2015-08-26 LG Display Co., Ltd. Organic electroluminescent device
JPWO2005108335A1 (ja) 2004-05-12 2008-03-21 出光興産株式会社 ３，８−ジハロゲノ−１，６−置換ピレン及びその製造方法
KR20080114784A (ko) * 2006-04-03 2008-12-31 이데미쓰 고산 가부시키가이샤 비스안트라센 유도체 및 그것을 이용한 유기 전기발광 소자
KR100874749B1 (ko) 2006-06-01 2008-12-29 에스에프씨 주식회사 청색발광화합물 및 이를 이용한 유기전계발광소자
JP5088097B2 (ja) * 2006-11-02 2012-12-05 三菱化学株式会社 有機電界蛍光発光素子用材料、有機電界蛍光発光素子用組成物、有機電界蛍光発光素子、有機ｅｌディスプレイ及びカラーディスプレイ表示装置
KR100874472B1 (ko) * 2007-02-28 2008-12-18 에스에프씨 주식회사 청색발광화합물 및 이를 이용한 유기전계발광소자
US8512878B2 (en) * 2007-05-08 2013-08-20 Idemitsu Kosan Co., Ltd. Diaminopyrene derivative and organic EL device using the same
WO2009102054A1 (ja) 2008-02-15 2009-08-20 Idemitsu Kosan Co., Ltd. 有機発光媒体および有機ｅｌ素子
JPWO2009102026A1 (ja) 2008-02-15 2011-06-16 出光興産株式会社 有機発光媒体および有機ｅｌ素子
WO2009107596A1 (ja) 2008-02-25 2009-09-03 出光興産株式会社 有機発光媒体及び有機ｅｌ素子
KR101359701B1 (ko) * 2008-12-05 2014-02-11 엘지디스플레이 주식회사 청색 형광 물질 및 이를 이용한 유기전계발광소자
JP5673043B2 (ja) * 2010-12-03 2015-02-18 東洋インキＳｃホールディングス株式会社 有機エレクトロルミネッセンス素子

Cited By (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8592051B2 (en) 2003-03-20 2013-11-26 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and organic electroluminescent element made with the same
US9276227B2 (en) 2012-12-20 2016-03-01 Samsung Display Co., Ltd. Organic light-emitting device and flat panel display including the same
KR20140083107A (ko) * 2012-12-24 2014-07-04 엘지디스플레이 주식회사 청색 형광 화합물 및 이를 사용한 유기전계발광소자
KR20140090036A (ko) * 2013-01-08 2014-07-16 에스에프씨 주식회사 헤테로아릴 치환기를 갖는 페닐기를 포함하는 안트라센 유도체 및 이를 포함하는 유기 발광 소자
US10388882B2 (en) 2013-03-04 2019-08-20 Samsung Display Co., Ltd. Anthracene derivatives and organic light emitting devices comprising the same
US10147882B2 (en) 2013-05-09 2018-12-04 Samsung Display Co., Ltd. Styrl-based compound and organic light emitting diode comprising the same
US10256416B2 (en) 2013-07-01 2019-04-09 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US9583715B2 (en) 2013-08-09 2017-02-28 Samsung Display Co., Ltd. Anthracene-based compounds and organic light-emitting device including the same
US10062850B2 (en) 2013-12-12 2018-08-28 Samsung Display Co., Ltd. Amine-based compounds and organic light-emitting devices comprising the same
US10290811B2 (en) 2014-05-16 2019-05-14 Samsung Display Co., Ltd. Organic light-emitting device
US10193074B2 (en) 2014-06-02 2019-01-29 Samsung Display Co., Ltd. Amine-based compound and organic light-emitting device including the same
KR20150141271A (ko) * 2014-06-09 2015-12-18 삼성디스플레이 주식회사 유기 발광 소자
US9680108B2 (en) 2014-06-11 2017-06-13 Samsung Display Co., Ltd. Organic light-emitting device
KR20220010044A (ko) * 2014-07-10 2022-01-25 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 유기 발광 표시 장치
KR20160007984A (ko) * 2014-07-10 2016-01-21 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 유기 발광 표시 장치
US9793491B2 (en) 2014-12-02 2017-10-17 Samsung Display Co., Ltd. Compound and organic light-emitting device including the same
US9831445B2 (en) 2014-12-12 2017-11-28 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
US11793063B2 (en) 2014-12-24 2023-10-17 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light emitting device including the same
US9991452B2 (en) 2014-12-30 2018-06-05 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
US10026906B2 (en) 2015-01-12 2018-07-17 Samsung Display Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
KR20160150016A (ko) * 2015-06-19 2016-12-28 주식회사 엘지화학 유기 발광 소자
US10547008B2 (en) 2015-06-19 2020-01-28 Lg Chem, Ltd. Organic light emitting device
US10090474B2 (en) 2016-08-17 2018-10-02 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
CN109415333A (zh) * 2016-12-14 2019-03-01 株式会社Lg化学 杂环化合物及包含其的有机发光元件
CN109415333B (zh) * 2016-12-14 2022-07-12 株式会社Lg化学 杂环化合物及包含其的有机发光元件
WO2018110887A1 (ko) * 2016-12-14 2018-06-21 주식회사 엘지화학 헤테로 고리 화합물 및 이를 포함하는 유기 발광 소자
KR20180072058A (ko) * 2016-12-21 2018-06-29 희성소재 (주) 화합물 및 이를 이용한 유기 발광 소자
US11563183B2 (en) 2017-06-21 2023-01-24 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same
US11844273B2 (en) 2017-06-21 2023-12-12 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same
US11588111B2 (en) 2017-08-04 2023-02-21 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting device including the same
US12084433B2 (en) 2018-03-23 2024-09-10 Samsung Display Co., Ltd. Heterocyclic compound and organic light-emitting device including the same

Also Published As

Publication number Publication date
JP2013145886A (ja) 2013-07-25
JPWO2011074253A1 (ja) 2013-04-25
TW201129674A (en) 2011-09-01
EP2500397A4 (en) 2012-10-10
US20120056165A1 (en) 2012-03-08
EP2500397A1 (en) 2012-09-19
KR20130067312A (ko) 2013-06-21
WO2011074253A1 (ja) 2011-06-23
JP5198657B2 (ja) 2013-05-15
CN102232106A (zh) 2011-11-02

Similar Documents

Publication Publication Date Title
JP5198657B2 (ja) 有機発光媒体
KR101358494B1 (ko) 방향족 아민 유도체 및 그것을 이용한 유기 전계 발광 소자
JP5608682B2 (ja) ピレン誘導体を用いた有機エレクトロルミネッセンス素子
KR101180531B1 (ko) 방향족 아민 유도체 및 그것을 이용한 유기 전계 발광 소자
JP5645849B2 (ja) ピレン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US9169274B2 (en) Pyrene derivative and organic electroluminescent element using the same
KR20120104085A (ko) 방향족 아민 유도체 및 그것을 사용한 유기 전계 발광 소자
KR101379114B1 (ko) 유기 발광 매체

Legal Events

Date Code Title Description
A201 Request for examination
AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

A107 Divisional application of patent
AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

PX0601 Decision of rejection after re-examination

St.27 status event code: N-2-6-B10-B17-rex-PX0601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
