Abstract

본 발명은 인덕션레인지용 조리용기 및 도전판재에 관한 것으로서, 더욱 상세하게는 조리용기를 제조시 도전판재를 알루미늄 등 비도전성 재질을 몰드에 주입하여 조리용기를 성형시 조리용기의 밑면에 도전판재가 견고하게 고정될 수 있도록 구성된 인덕션레인지용 조리용기에 관한 것이다.

상기 목적을 달성하기 위한 본 발명의 인덕션레인지용 조리용기의 도전판재 는 내구성을 향상시키고, 디자인적으로 미려함을 주기 위하여 원형의 돌출부와 보강홈이 반복적으로 형성되도록 구성하고, 특히 조리용기의 밑면에 심어지도록 리벳들이 일체로 형성하여 구성된 도전판재와, 상기와 같이 구성된 도전판재를 조리용기의 밑면에 인서트식으로 부착하여 구성된 인덕션레인지용 조리용기를 특징으로 하며, 이상과 같은 본 발명에 의한 인덕션레인지용 조리용기에 의하면, 조리용기를 구성하는 도전판재가 돌출부와 보강홈이 반복적으로 구성되어 있기 때문에 조리용기에 밑면을 구성시 디자인적으로 미려하고 내구성이 향상되는 효과가 있으며,

특히 도전판재에 결착된 리벳을 구성하는 리벳몸체 확장부에 의해서 도전판재가 조리용기의 밑면에 매립되는 구성이기 때문에 도전판재가 매우 견고하게 부착된 조리용기를 제공할 수 있는 효과가 있다.

도전판재, 돌출부, 보강홈, 리벳머리 안착홈, 조리용기, 리벳몸체 확장부.

Description

인덕션레인지용 조리용기 및 도전판재{Mesh dipper courage and conductive board for induction range}

도 1은 본 발명의 도전판재에 리벳을 제거한 사시도

도 2는 도 1의 일부분을 확대한 단면도

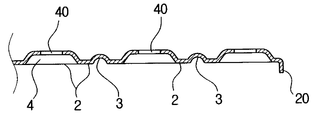

도 3은 본 발명에 의한 도전판재의 주요부를 보인 단면도

도 4는 도 3의 요부를 확대한 단면도

도 5는 도전판재의 또 다른 구성의 요부를 보인 단면도

도 6은 금형에 본 발명에 의한 도전판재가 놓여진 상태를 보인 단면도

도 7은 도전판재와 조리용기가 일체로 성형된 상태를 보인 단면도

도 8은 본 발명에 의한 인덕션레인지용 조리용기의 부분 단면도

***도면의 주요부분에 대한 부호의 설명***

1: 도전판재

2: 돌출부

3: 보강홈

4: 리벳머리 안착홈

5: 리벳

8: 조리용기

40: 리벳구멍

50: 리벳몸체 확장부

80: 조리용기 밑면

500: 홈

본 발명은 인덕션레인지용 조리용기 및 도전판재에 관한 것으로서, 더욱 상세하게는 조리용기를 제조시 도전판재를 알루미늄 등 비도전성 재질을 몰드에 주입하여 조리용기의 밑면에 도전판재가 일체로 형성된 조리용기와, 상기와 같은 조리용기를 제공하기 위한 도전판재의 구성에 관한 것이다.

주지하는 바와 같이 인덕션레인지는 사용시 유해가스가 발생하지 않고 불꽃이 없어 화재의 위험이 없으며, 특히 실내공기를 쾌적하게 하는 장점으로 인하여 요식업계에서 많이 사용되고, 일반 가정에서도 안전성이 좋고, 친환경적인 인덕션레인지를 선호하고 사용함에 따라 그에 알맞은 인덕션레인지용 조리용기의 수요가 더욱 증가할 것으로 전망된다.

종래 상기와 같은 인덕션레인지에 사용할 수 있는 조리용기의 구조를 살펴보면, 조리용기의 경량화를 위하여 조리용기는 비교적 가벼운 비도전성 금속재질인 알루미늄으로 구성하면서 조리용기의 밑면에는 조리용기의 내용물을 가열하기 위하여 인덕션레인지로부터의 자장과 감응하는 도전성 금속재질인 철이나 합금 등으로 이루어지는 도전판재의 테두리가 조리용기의 밑면에 심어지는 형태로 부착되어 있는 것이 있다.

그런데, 조리용기의 밑면에 일체로 형성되는 도전판재의 테두리만 심어지는 형태로 되어 있기 때문에 부착력이 부족하여 장기간 사용하다 보면 도전판재가 조리용기로부터 분리되는 문제가 있었고, 이로 인해 조리용기의 사용이 불가능하게 되는 단점이 있었다.

이러한 단점들을 해결하기 위하여 도전판재를 부분적으로 펀칭하여 돌출부를 만들어주고, 상기 돌출부가 조리용기에 밑면에 골고루 심어지게 하면서 도전판재의 일부분이 노출되어 조리용기의 일부분이 되도록 구성된 것이 있다.

그러나, 이러한 경우에도 조리용기와 도전판재간에 서로 다른 열팽창계수에 의해서 조리용기와 도전판재의 돌출부간에 서서히 틈새가 발생하게 되고, 조리용기와 도전판재간이 분리될 수밖에 없어 결국 조리용기를 사용할 수 없게 되는 단점을 해결하지 못하였다.

이러한 단점들을 해결하기 위하여 본원의 출원인이 선출원한 조리용기의 도전판재를 이용한 조리용기가 있으나 도전판재가 평판으로 구성되었기 때문에 내구성이 부족하여 밴딩현상이 있고, 또 평판이기 때문에 디자인적으로 단순하여 상품적 가치가 떨어지는 단점이 있으며, 또한 조리용기의 밑면에 도전판재가 부착됨에 있어 철망에만 의존하는 관계로 견고한 결합상태를 유지하지 못하였고, 또 철망이 용접되는 부분이 변색되는 등의 단점이 있었다.

상기한 문제점들을 해결하기 위한 본 발명은 인덕션레인지용 조리용기 및 도전판재는 도전판재가 조리용기의 밑면에 일체로 고정된 상태에서 조리용기를 가열시 조리용기와 도전판재가 서로 다른 팽창계수의 영향을 받는 경우에도 상호 부착된 상태에서 유격이 발생하지 않고 내구성이 향상되게 하며, 또 디자인적으로 매우 우수한 인덕션레인지용 조리용기를 제공할 수 있게 하며, 또한 상기와 같은 인덕션레인지용 조리용기를 제공할 수 있는 도전판재를 도전성 금속재질인 철이나 합금으로 간편하게 구성된 도전판재를 제공하는데 소기의 목적하는 바가 있다.

상기 목적을 달성하기 위한 본 발명의 인덕션레인지용 조리용기의 도전판재 는 내구성을 향상시키고, 디자인적으로 미려함을 주기 위하여 원형의 돌출부와 보강홈이 반복적으로 형성되도록 구성하고, 특히 조리용기의 밑면에 심어지도록 리벳들이 일체로 형성하여 구성된 도전판재와, 상기와 같이 구성된 도전판재를 조리용기의 밑면에 인서트식으로 부착하여 구성된 인덕션레인지용 조리용기를 특징으로 하며, 이하 첨부된 도면과 관련하여 상세하게 설명하면 다음과 같다.

도 1은 본 발명의 도전판재에 리벳을 제거한 사시도, 도 2는 도 1의 일부분을 확대한 단면도, 도 3은 본 발명에 의한 도전판재의 주요부를 보인 단면도, 도 4는 도 3의 요부를 확대한 단면도, 도 5는 도전판재의 또 다른 구성의 요부를 보인 단면도, 도 6은 금형에 본 발명에 의한 도전판재가 놓여진 상태를 보인 단면도, 도 7은 도전판재와 조리용기가 일체로 성형된 상태를 보인 단면도, 도 8은 본 발명에 의한 인덕션레인지용 조리용기의 부분 단면도이다.

본 발명의 인덕션레인지용 조리용기의 밑면에 부착되는 도전판재를 구성함에 있어서,

도전판재(1)는 내구성을 향상시키고, 디자인적으로 미려함을 주기 위하여 원형의 돌출부(2)와 보강홈(3)이 반복적으로 형성되게 구성하며,

상기와 같이 구성된 도전판재(1)의 돌출부(2)에는 리벳구멍(40)이 형성된 리벳머리 안착홈(4)들을 소정의 간격으로 형성하여 리벳(5)을 결합하여 내측에 리벳몸체 확장부(50)를 형성하여 도전판재(1)를 구성하며,

본 발명의 또 다른 구성으로는 상기 도전판재(1)를 구성하는 리벳(5)들의 내측에 형성된 리벳몸체 확장부(50)에는 홈(500)들을 형성할 수 있다.

이렇게 구성된 도전판재(1)는 다이케스팅 금형(7)에 넣고 알루미늄과 같은 재료를 주입하여 조리용기(8)를 성형시 조리용기의 밑면(80)에 상기 도전판재(1)가 일체로 부착성형되며,

상기 도전판재(1)를 구성하는 리벳몸체 확장부(50)들이 조리용기(8)를 성형시 조리용기의 밑면(80)에 인서트되어 일체로 매립되어 구성된다.

도면의 미설명부호 20은 절곡부를 표시한 것이다.

이상과 같은 본 발명의 인덕션레인지용 조리용기에 관한 작용을 상세하게 설명하면 다음과 같다.

본 발명에 의하면, 우선 도전판재(1)를 구성하는 돌출부(2)와 보강홈(3)이 원형으로 반복 구성됨으로써, 조리용기의 밑면(80)을 구성시 디자인적으로 미려함을 줄 수 있게 되고, 동시에 도전판재(1)의 내구성을 향상시켜줌으로써, 도전판재가 밴딩되거나 부분적으로 눌려지는 것을 방지할 수 있는 작용을 한다.

그리고, 도전판재(1)의 내면이 조리용기의 밑면에 부착되면, 도전판재(1)를 구성하는 리벳몸체 확장부(50)가 소정의 간격으로 조리용기의 밑면(80)에 골고루 매립됨으로써 도전판재가 견고하게 고정된다.

그렇기 때문에 조리용기의 재질과 도전판재의 재질적 차이에 의해 서로 열팽창계수가 달라지는 경우에도 조리용기의 밑면(80)이 리벳몸체 확장부(50)와 일체구성되고, 또 틈새가 발생하지 않고 견고한 부착상태를 유지할 수 있게 된다.

또한, 상기 도전판재(1)를 구성하는 여러개의 보강홈(3)도 조리용기의 밑면(80)에 일체로 매립되는 구성으로 되었기 때문에 조리용기에 도전판재(1)가 견고한 부착상태를 유지하는데 도움을 주는 작용을 한다.

그리고, 또 다른 구성으로는 도전판재(1)를 구성하는 리벳몸체 확장부(50)에 형성된 홈(500)들이 조리용기의 밑면(80)에 매립될 시 홈(500)의 걸림작용으로 조리용기의 밑면(80)에 더욱 견고하게 고정시키는 작용을 하게 되는 것이다.

이상과 같은 본 발명에 의한 인덕션레인지용 조리용기에 의하면, 조리용기를 구성하는 도전판재가 돌출부와 보강홈이 반복적으로 구성되어 있기 때문에 조리용기에 밑면을 구성시 디자인적으로 미려하고 내구성이 향상되는 효과가 있으며,

특히 도전판재에 결착된 리벳을 구성하는 리벳몸체 확장부에 의해서 도전판 재가 조리용기의 밑면에 매립되는 구성이기 때문에 도전판재가 매우 견고하게 부착된 조리용기를 제공할 수 있는 효과가 있다.

Claims

도전판재(1)는 내구성을 향상시키고, 디자인적으로 미려함을 주기 위하여 원형의 돌출부(2)와 보강홈(3)이 반복적으로 형성되며,

상기 도전판재(1)의 돌출부(2)에는 간격을 두고 리벳구멍(40)이 형성된 리벳머리 안착홈(4)들을 형성하여 리벳(5)들을 고정하고 내측에 리벳몸체 확장부(50)를 형성하여 조리용기(8)의 성형시 조리용기의 밑면(80)에 상기 리벳몸체 확장부(50)가 매립되어 도전판재(1)가 조리용기의 밑면(80)에 일체로 형성된 것을 특징으로 하는 인덕션레인지용 조리용기.
제 1항에 있어서, 조리용기의 밑면(80)에 매립된 도전판재(1)의 리벳몸체 확장부(50)는 견고한 걸림작용을 할 수 있게 홈(500)이 형성된 것을 특징으로 하는 인덕션레인지용 조리용기.
원형의 돌출부(2)와 보강홈(3)이 반복적으로 형성되고, 돌출부(2)에는 간격을 두고 리벳구멍(40)이 형성된 리벳머리 안착홈(4)들을 형성하여 리벳(5)들을 고정하고 내측에 리벳몸체 확장부(50)가 형성된 것을 특징으로 하는 도전 판재.
