JP7699720B2 - 樹脂組成物およびこれを含む生分解性樹脂成形品 - Google Patents

樹脂組成物およびこれを含む生分解性樹脂成形品 Download PDF

Info

Publication number
JP7699720B2
JP7699720B2 JP2024522575A JP2024522575A JP7699720B2 JP 7699720 B2 JP7699720 B2 JP 7699720B2 JP 2024522575 A JP2024522575 A JP 2024522575A JP 2024522575 A JP2024522575 A JP 2024522575A JP 7699720 B2 JP7699720 B2 JP 7699720B2
Authority
JP
Japan
Prior art keywords
weight
parts
resin composition
pbat
polybutylene adipate
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2024522575A
Other languages
English (en)
Other versions
JP2024539028A (ja
Inventor
チェ、ウソン
チョン、ピョン－チュン
チャン、セ－ヨン
キム、スンイン
チョン、ムン－コン
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LG Chem Ltd
Original Assignee
LG Chem Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from KR1020220032856A external-priority patent/KR20230088212A/ko
Application filed by LG Chem Ltd filed Critical LG Chem Ltd
Publication of JP2024539028A publication Critical patent/JP2024539028A/ja
Application granted granted Critical
Publication of JP7699720B2 publication Critical patent/JP7699720B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/13—Phenols; Phenolates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/15—Heterocyclic compounds having oxygen in the ring
    • C08K5/151—Heterocyclic compounds having oxygen in the ring having one oxygen atom in the ring
    • C08K5/1515—Three-membered rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C08L67/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C08L67/04—Polyesters derived from hydroxycarboxylic acids, e.g. lactones
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2367/00—Characterised by the use of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Derivatives of such polymers
    • C08J2367/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2467/00—Characterised by the use of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Derivatives of such polymers
    • C08J2467/04—Polyesters derived from hydroxy carboxylic acids, e.g. lactones
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/06—Biodegradable
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/16—Applications used for films
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/16—Applications used for films
    • C08L2203/162—Applications used for films sealable films
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C08L2205/025—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group containing two or more polymers of the same hierarchy C08L, and differing only in parameters such as density, comonomer content, molecular weight, structure
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
    • Y02W90/00—Enabling technologies or technologies with a potential or indirect contribution to greenhouse gas [GHG] emissions mitigation
    • Y02W90/10—Bio-packaging, e.g. packing containers made from renewable resources or bio-plastics

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Biological Depolymerization Polymers (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)

Description

本発明は、樹脂組成物およびこれを含む生分解性樹脂成形品に関するものである。
熱可塑性高分子樹脂は機械的特性および化学的特性に優れて飲用水容器、医療用、食品包装紙、食品容器、自動車成形品、農業用ビニルなど多様な分野で使用されている。
熱可塑性高分子樹脂は、その中でもポリエチレンフィルムなどは機械的物性に優れ、人体に無害でありながらも、熱を加えれば持続的に変形が可能であるため、食品包装用ホットシーリングバックや、農業用マルチングフィルムなどとして多く用いられる。
食品包装用ホットシーリングバックは、食品などを真空包装するのに多く用いられ、低いシーリング温度でも優れた接合強度を達成することができる、ポリエチレンフィルムなどが多く使用されている。
前記農業用フィルムはマルチング農法に多く使用される。マルチングとは、農作物を栽培する時、土壌の表面を覆う資材をいう。多様な種類の資材で土壌の上面を被覆すれば、雑草の生育を遮断することができ、病虫害を予防することができ、これにより農薬使用を節減することができる。また、土壌の温度を容易に調節することができ、土壌内有益なバクテリアを増殖させることもでき、土壌浸食を防止し土壌水分を維持することができる。
このようなマルチング資材としては例えば、わら、牧草など作物の葉や、ポリオレフィン系フィルムなどが挙げられ、一般にはポリエチレンフィルムなどの合成樹脂が多く使用される。
しかし、前記のように食品包装用ホットシーリングバックやマルチング材料として多く使用されるポリエチレンフィルムは自然環境で分解されず、再利用にも限界がある。特に、最近は捨てられたポリエチレンフィルムなどのプラスチックなどが海に流入し、海で還流および太陽光によって大きさが非常に小さい微細プラスチックに破砕される現象が知られている。
現在、このような微細プラスチックは、数十億～数百億以上の数えられない量が海に浮遊していると知られており、これは海の生物の体内に流入し、生態系内で蓄積されて、食物連鎖全体に影響を与えることになる。
したがって、従来使用されていた熱可塑性プラスチックの代替材に対する研究が必要である。
これを解決するために、最近、光分解性または生分解性高分子からなるマルチングフィルムの開発が活発に試みられているが、まだ生分解度が充分でなく、機械的物性が既存のポリエチレンフィルムに至らないという問題点がある。
本明細書は、ホットシーリング時低い温度でも高いシーリング強度を実現することができる樹脂製品のための生分解性樹脂組成物を提供しようとする。
また、本明細書は、前記樹脂組成物を含む、生分解性樹脂成形品を提供しようとする。
本明細書は、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、ポリ乳酸０．５～６０重量部、およびエポキシ化カルダノール０．１～１５重量部を含む、樹脂組成物を提供する。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、前記ポリ乳酸約１～約４５重量部を含むことができる。
前記樹脂組成物は、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が約６．５：３．５以上であってもよい。
前記樹脂組成物は、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が約９．５：０．５以下であってもよい。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、前記エポキシ化カルダノール０．２～１０重量部を含むことができる。
前記エポキシ化カルダノールは、下記化学式２で表される化合物を含むことができる。
Figure 0007699720000001
上記化学式２中、ＥＡは炭素数２～５のエポキシ化アルコキシであり、ｎは０～１０の整数であり、ｍは０～１０の整数であり、Ｒは水素またはメチル基である。
前記樹脂組成物は、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、前記エポキシ化カルダノール０．０１～１０重量部を含むことができる。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、無機充填材約１～約５０重量部を含むことができる。
また、本明細書は、前述の樹脂組成物を含む生分解性樹脂成形品を提供する。
前記生分解性樹脂成形品は、ＩＳＯ ５２７基準によって測定した引張強度値が約２５０～約５００ｋｇｆ／ｃｍ2または約２５０ｋｇｆ／ｃｍ2～約４００ｋｇｆ／ｃｍ2であってもよい。
発明の一実施形態によれば、前記生分解性樹脂成形品は、ＩＳＯ ５２７基準によって測定した伸び率値が約３００％以上であってもよい。
そして、前記生分解性樹脂成形品は、生分解性フィルムであってもよい。
そして、前記生分解性樹脂成形品は、ホットシーリングフィルムであってもよい。
前記生分解性樹脂成形品は、ＡＳＴＭ Ｆ１９２１基準によって２Ｎ条件で測定したホットシーリング開始温度値が約８０℃～約１２０℃、または約１００℃～約１２０℃、または約１０５℃～約１１６℃、または約１０５℃～約１１５℃であってもよい。
本明細書で使用される用語は単に例示的な実施形態を説明するために使用されたものであって、本発明を限定しようとする意図ではない。
単数の表現は、文脈上明白に異なるものを意味しない限り、複数の表現を含む。
本明細書で、"含む”、“備える”または“有する”などの用語は実施された特徴、数字、段階、構成要素またはこれらの組み合わせを説明するためのものであり、一つまたはそれ以上の他の特徴や数字、段階、構成要素、これらの組み合わせまたは付加可能性を予め排除するのではない。
また、本明細書において、各層または要素が各層または要素の“上に”または“の上に”形成されると言及される場合には、各層または要素が直接各層または要素の上に形成されることを意味するか、他の層または要素が各層の間、対象体、基材上に追加的に形成できることを意味する。
本発明は多様な変更を加えることができ様々な形態を有することができるところ、特定実施形態を例示し下記で詳細に説明しようとする。しかし、これは本発明を特定の開示形態に限定するのではなく、本発明の思想および技術範囲に含まれる全ての変更、均等物乃至代替物を含むと理解されなければならない。
以下、本発明を詳細に説明する。
本発明の発明者らは、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸（ＰＬＡ）をブレンディングしたブレンディング樹脂で、エポキシ化カルダノールを共に使用する場合、伸び率、引張強度などの機械的物性が非常に優れ、ホットシーリング時に低い温度でも高い接合強度を実現することができるという点を発見して、本発明を完成することになった。
本発明の一側面による樹脂組成物は、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、ポリ乳酸０．５～６０重量部、およびエポキシ化カルダノール０．１～１５重量部を含む。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、前記ポリ乳酸約１～約４５重量部を含むことができ、約１重量部以上、または約５重量部以上、または約１０重量部以上、または約４５重量部以下、または約４３重量部以下を含むことができる。
前記樹脂組成物内でポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が約６．５：３．５以上、または約６．９：３．１以上、または約７．５：２．５以上であってもよい。
前記樹脂組成物内で、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が約９．５：０．５以下、または約９．１：０．９以下であってもよい。
ポリ乳酸が過度に少なく含まれる場合、ＰＢＡＴの機械的物性を向上させるための効果が示されないことがあり、ポリ乳酸が過度に多く含まれる場合、硬性が高まって、樹脂組成物の伸び率が低下するという問題点が発生することがあり、特に、前記樹脂組成物を生分解性フィルムなどに加工する場合に加工性などが低下することがあり、マルチングフィルム、ホットシーリングフィルムなどの用途として使用する時要求される物性を実現し難いという問題点が発生することがある。
ポリエステル系樹脂は機械的特性および化学的特性に優れて多様な産業分野で使用されている。その中でも、ポリブチレンアジペートテレフタレート（Ｐｏｌｙｂｕｔｙｌｅｎｅ Ａｄｉｐａｔｅ Ｔｅｒｅｐｈｔｈａｌａｔｅ、ＰＢＡＴ）は軟質のポリエステルで生分解が可能であるため、包装材、農業用フィルムに主に使用されるポリオレフィン（ｐｏｌｙｏｌｅｆｉｎ）系高分子代替材として脚光を浴びている。
しかし、当該用途として軟質のＰＢＡＴを単独で使用するのにはＰＢＡＴの機械的物性が多少不足するため、主に硬質のポリ乳酸（Ｐｏｌｙｌａｃｔｉｃ ａｃｉｄ、ＰＬＡ）とブレンディング（ｂｌｅｎｄｉｎｇ）して使用するか；ＰＢＡＴを単独で使用しカーボンブラック（ｃａｒｂｏｎ ｂｌａｃｋ）のような有機充填材（ｆｉｌｌｅｒ）をコンパウンディングして使用している。
但し、ＰＢＡＴとＰＬＡは相溶性が非常に低いため、ブレンディング時相溶化剤を必ず使用しなければならない。
よって、本発明の一側面による樹脂組成物は相溶化剤成分として、エポキシ化カルダノールを含む。
エポキシ化カルダノールは、その分子構造的特徴によって、高分子鎖の柔軟性を増加させることができ、ＰＢＡＴとＰＬＡの相溶性を高めることができ、このような組成物を用いてフィルムを製造した時、フィルム界面間の鎖拡散およびもつれを増加させることができる。
これにより、本発明の一側面による樹脂組成物は非常に高い伸び率および引張強度などを達成することができると同時に、ホットシーリング時に低い温度でも高い接合強度を実現することができる。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、前記エポキシ化カルダノール約０．１～約１５重量部、または約０．１重量部以上、または約０．２重量部以上、または約０．３重量部以上、または約０．４重量部以上、または約１５重量部以下、または約１０重量部以下、または約５重量部以下、または約４．５重量部以下に含むことができる。
前記エポキシ化カルダノールは、下記化学式２で表される化合物を含むことができる。
Figure 0007699720000002
上記化学式２中、ＥＡは炭素数２～５のエポキシ化アルコキシであり、ｎは０～１０の整数、または１以上、または３以上、または１０以下、または８以下の整数であり、ｍは０～１０の整数、または１以上、または３以上、または１０以下、または８以下の整数であり、Ｒは水素またはメチル基である。
前記のような化学式２で表される化合物は、２つのエポキシグループを含み、分子内にアルキルグループとベンゼン環を全て含んで、高分子鎖の柔軟性と剛性を適切に増加させることができ、ＰＢＡＴとＰＬＡの相溶性を高めることができる。
前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、前記エポキシ化カルダノール約０．０１重量部～約１０重量部、または約０．１重量部～約５重量部、または約０．１～約１重量部を含むことができる。
ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸に対比してエポキシ化カルダノールが過度に少なく含まれる場合、ＰＢＡＴとＰＬＡの相溶性が低下して、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸間にブレンディングがよく行われないという問題点が発生することがあり、過度に多く含まれる場合、むしろ機械的物性が低下するという問題点が発生することがある。
そして、前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、前記エポキシ化カルダノールと表示される化合物約０．０１重量部～約１０重量部、または約０．１重量部～５重量部を含むことができる。
ポリブチレンアジペートテレフタレート（ＰＢＡＴ）に対比してエポキシ化カルダノールが過度に少なく含まれる場合、ＰＢＡＴとＰＬＡの相溶性が低下して、ブレンディングが行われないという問題点が発生することがあり、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）に対比してエポキシ化カルダノールが過度に多く含まれる場合、ポリブチレンアジペートテレフタレート（ＰＢＡＴ）主鎖の平均的な長さが過度に長くなる可能性が高まって、樹脂組成物の加工性が悪化してブローンフィルム成形が難しくなることがあり、伸び率など樹脂組成物の機械的物性が低下するという問題点が発生することがある。
ポリブチレンアジペートテレフタレート（ＰＢＡＴ）に対比してエポキシ化カルダノールが前記範囲内に含まれる場合、適切な分子量増加効果と共にＰＢＡＴとＰＬＡの相溶性が増加することになって、加工性および機械的物性に優れることになり、特に無機添加剤などを添加した時にも、優れた加工性および高い伸び率値などの特性を維持することができるようになる。
その他、発明の一実施形態による樹脂組成物は、その他の添加剤をさらに含んでもよい。添加剤は、本発明の属する技術分野で、即ち、熱可塑性高分子分野で樹脂組成物の成形時に使用する一般的な添加剤を特別な制限なく使用することができる。
添加剤は、熱安定剤、ＵＶ安定剤などを含むことができる。
そして、前記添加剤は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、約１～約３０重量部で含まれてもよい。
そして、前記樹脂組成物は、前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、無機充填材約１～約５０重量部、または約１０～約３０重量部、または約１５～約２５重量部を含むことができる。
無機充填材は、樹脂組成物の機械的物性および加工性を向上させることができる。無機充填材が過度に少なく含まれる場合、前述の有利な効果が示されないという問題点が発生することがあり、無機充填材が過度に多く含まれる場合、樹脂組成物の機械的物性と加工性がむしろ低下するという問題点が発生することがある。
また、本明細書は前述の明細書全体で説明した樹脂組成物のうちのいずれか一つ以上を含む生分解性樹脂成形品を提供する。
そして、前記生分解性樹脂成形品は生分解性フィルムであってもよく、具体的には、ブローン工程によって形成された、生分解性ブローンフィルムであってもよい。
前記生分解性樹脂成形品は、ＩＳＯ ５２７基準によって測定した引張強度値が約２５０ｋｇ／ｃｍ2～約５００ｋｇ／ｃｍ2、または約２５０ｋｇ／ｃｍ2～約４００ｋｇ／ｃｍ2で、非常に優れた引張強度値を有することができる。
そして、前記生分解性樹脂成形品は、ＩＳＯ ５２７基準によって測定した伸び率値が約３００％以上、または約３５０％以上であってもよい。
このような優れた機械的物性によって、農業用マルチングフィルムや、包装材などの用途として使用することができる。
そして、他の一例によれば、前記生分解性樹脂成形品は、ホットシーリングフィルム、さらに具体的には、ブローン工程によって形成された、ホットシーリングフィルムであってもよい。
発明の一実施形態によれば、前記生分解性樹脂成形品は、ＡＳＴＭ Ｆ１９２１基準によって２Ｎ条件で測定したホットシーリング開始温度値が約８０℃～約１２０℃、または約１００℃～約１２０℃、または約１０５℃～約１１５℃であってもよい。
接合強度２Ｎは、ホットシーリングを評価するための最小接合強度値であって、接合強度が２Ｎ以上である場合、ホットシーリングが特別な問題なく実現されたと見ることができる。本発明の一例による生分解性樹脂成形品は、従来に比べて非常に低い温度でもホットシーリングを実現することができる。
発明の一実施形態によれば、前記生分解性樹脂成形品は、ＡＳＴＭ Ｆ１９２１基準によって約１１２℃条件で測定したシーリング強度値が約２Ｎ以上、または約２Ｎ～約４Ｎであってもよい。
発明の他の一実施形態によれば、前記生分解性樹脂成形品はＡＳＴＭ Ｆ１９２１基準によって約１１４℃条件で測定したシーリング強度値が約２Ｎ以上、または約２Ｎ～約４Ｎであってもよい。
前記のように、本発明の一例による生分解性樹脂成形品は、従来に比べて非常に低い温度でも高いシーリング強度値を実現することができる。
本発明の樹脂組成物は、生分解性に優れながらも、機械的物性に優れ、またホットシーリング時低い温度でも高いシーリング強度を実現することができるホットシーリングフィルム、ホットシーリングバック（ｂａｇ）などの樹脂製品を提供することができる。
以下、発明の具体的な実施例を通じて、発明の作用および効果をより詳しく述べることにする。但し、このような実施例は発明の例示として提示されたものに過ぎず、これによって発明の権利範囲が決定されるのではない。
＜実施例＞
[使用した試料の情報]
ポリブチレンアジペート－コ－テレフタレートとしては、Ｔｕｎｈｅ社のＴＨ８０１Ｔ製品を準備した。
融点：１１９℃、溶融指数（１９０℃ ２．１６Ｋｇ）：２．７ｇ／１０ｍｉｎ
ポリ乳酸としては、ＥＳＵＮ社（ＡＩ－１００１）製品を準備した。
密度：１．２４ｇ／ｃｍ３、溶融指数（１９０℃ ２．１６Ｋｇ）：３．８２ｇ／１０ｍｉｎ
エポキシ化カルダノールとしては、Ｃａｒｄｏｌｉｔｅ社のＮＣ－５１４Ｓを使用した。
エポキシ化大豆油としては、松原産業のＳＯＮＧＳＴＡＢＥ－７００を使用した。
無機添加剤：
無機添加剤としては、炭酸カルシウムを使用した。
炭酸カルシウム：オミア（Ｏｍｙａ）製品、Ｈｙｄｒｏｃａｒｂ９５Ｔ
[樹脂組成物（ペレット）の製造]
下記表１の組成によって樹脂組成物を製造した。具体的には、二軸押出機（３２ｍｍ）に前記ＰＢＡＴ、ＰＬＡ、およびエポキシ化カルダノール化合物を下記表の組成によって投入し、バレル温度：２００℃、フィード：３０ｋｇ／ｈｒ、３００ｒｐｍの条件で押出を行って、樹脂組成物をペレット形態に製造した。
Figure 0007699720000003
上記表１で、相溶化剤成分として、比較例の場合、エポキシ化大豆油を使用し、実施例の場合、エポキシ化カルダノールを使用した。
[ブローンフィルム製造]
前記で製造されたペレットに対して単軸押出機（Ｓｉｎｇｌｅ Ｓｃｒｅｗ Ｅｘｔｒｕｄｅｒ、Ｂｌｏｗｎ Ｆｉｌｍ Ｍ／Ｃ、１９パイ、Ｌ／Ｄ＝２５）を用いて、押出温度約１６０℃～約１７０℃で０．０５ｍｍの厚さになるように成形してブローンフィルムを製造した。膨張比（Ｂｌｏｗｎ－Ｕｐ Ｒａｔｉｏ）は約１．８、線束は約５ｍ／ｍｉｎで行った。
[物性測定]
(引張強度、弾性係数、および伸び率測定)
万能試験機（製造社：ＧＡＬＤＡＢＩＮＩ、モデル名：ＱＵＡＳＵＲ５０）を用いて、ＩＳＯ５２７基準によって前記フィルムの引張強度値を測定した。
試片は、Ｂａｒ形態、横×縦（１０ｍｍ×１５０ｍｍ）で製造した。
(ホットシーリング開始温度、シーリング強度測定、および評価)
前記で製造されたブローンフィルムに対して、ホットタック試験機（製造社：Ｓｗｉｓｓ Ｍａｎａｇｅｍｅｎｔ、モデル名：Ｍｏｄｅｌ ４０００）を用いて、ＡＳＴＭ Ｆ１９２１基準によって、シーリング温度によるシーリング強度値を測定し、２Ｎになる温度値をホットシーリング開始温度値に決定した。
そして、シーリング温度１１５℃を基準にして、シーリング強度値が２Ｎ以上を満足する場合、良好、満足しない場合、不良と表記した。
前記測定の結果を下記表２に整理した。
Figure 0007699720000004
上記表２を参照すれば、本発明の一実施形態による樹脂組成物は、引張強度および伸び率などの物性値が比較例より大体優れながらも、シーリング特性と関連して、低い温度でもホットシーリングが可能であるという点を明確に確認することができる。
比較例の場合、実施例より機械的物性も大体劣位にあり、シーリング強度特性と関連しても、ホットシーリング開始温度が相対的に高くて、シーリングのためにより多くのエネルギーが必要であるということを確認することができた。
[樹脂組成物（ペレット）の製造]
ＰＢＡＴおよびＰＬＡ組成比率による差異点を確認するために、下記表３の組成によって樹脂組成物を製造した。具体的に、二軸押出機（３２ｍｍ）に前記ＰＢＡＴ、ＰＬＡ、およびエポキシ化カルダノール化合物を下記表の組成によって投入し、バレル温度：２００℃、フィード：３０ｋｇ／ｈｒ、３００ｒｐｍの条件で押出を行って、樹脂組成物をペレット形態に製造した。
Figure 0007699720000005
[物性測定]
(引張強度、弾性係数、および伸び率測定)
万能試験機（製造社：ＧＡＬＤＡＢＩＮＩ、モデル名：ＱＵＡＳＵＲ５０を）用いて、ＩＳＯ ５２７基準によって前記フィルムの引張強度値を測定した。
試片は、Ｂａｒ形態、横×縦（１０ｍｍ×１５０ｍｍ）で製造した。
[ブローンフィルム製造]
前記で製造されたペレットに対して単軸押出機（Ｓｉｎｇｌｅ Ｓｃｒｅｗ Ｅｘｔｒｕｄｅｒ、Ｂｌｏｗｎ Ｆｉｌｍ Ｍ／Ｃ、１９パイ、Ｌ／Ｄ＝２５）を用いて、押出温度約１６０℃～約１７０℃で０．０５ｍｍの厚さになるように成形してブローンフィルムを製造した。
ブローンフィルムに製造する時、加工性を評価するために、線束を約１０ｍ／ｍｉｎで固定し、当該線束で最大膨張比を評価した。
(シーリング強度測定および評価)
前記で製造されたブローンフィルムに対して、ホットタック試験機（製造社：Ｓｗｉｓｓ Ｍａｎａｇｅｍｅｎｔ、モデル名：Ｍｏｄｅｌ ４０００）を用いて、ＡＳＴＭ Ｆ１９２１基準によって、シーリング温度１１５℃を基準にして、シーリング強度値が２Ｎ以上を満足する場合、良好、満足しない場合、不良と表記した。
(外観特性評価)
実施例および比較例で製造されたブローンフィルムを肉眼で観察して、フィルムに凸凹の屈曲やたるみ、などの欠陥が発生した場合、不良、特別な欠陥が観察されない場合、良好と評価した。
測定結果を下記表４に整理した。

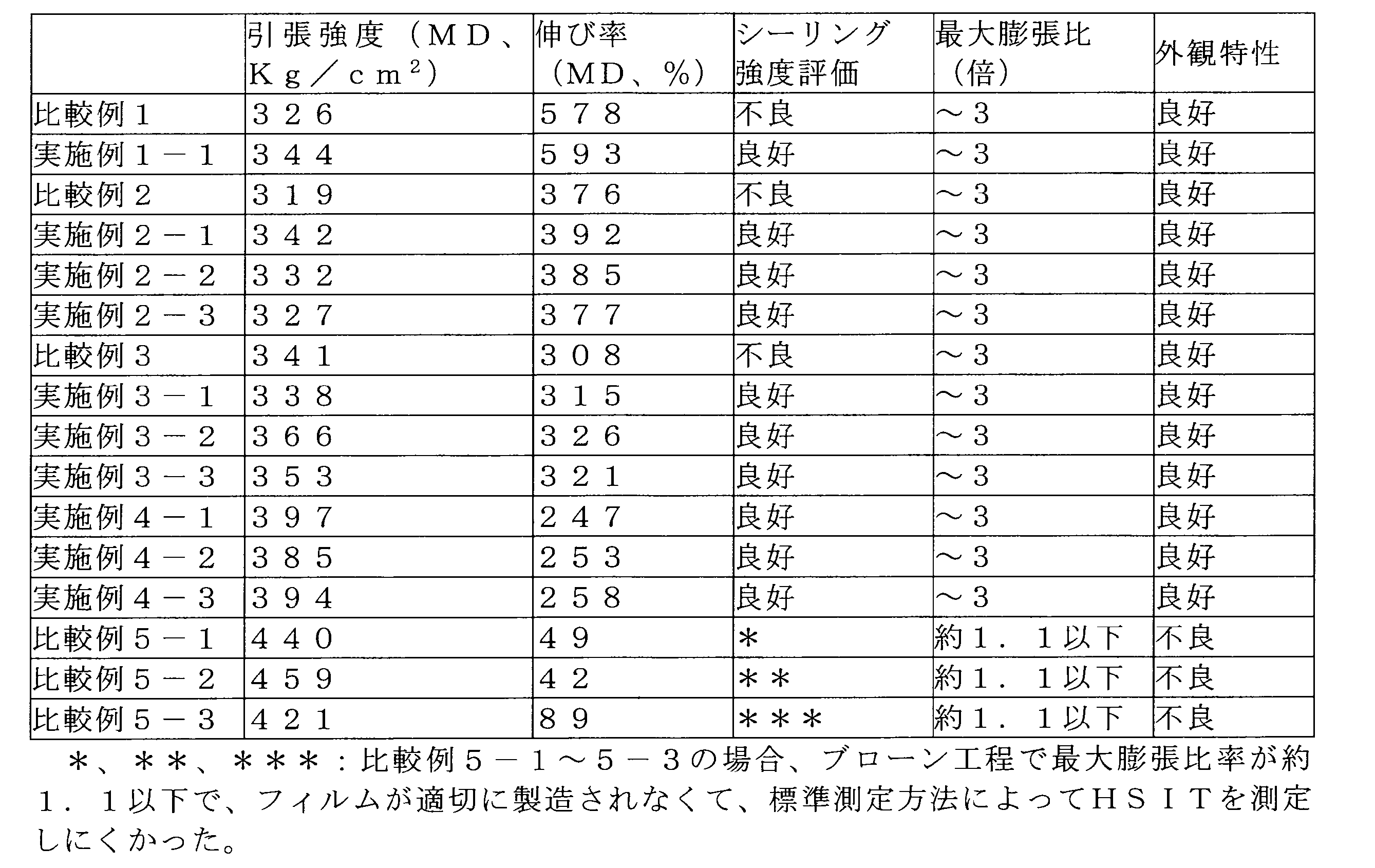

Figure 0007699720000006
前記表を参照すれば、本発明の一実施形態による樹脂組成物は非常に高い伸び率および引張強度などを達成することができると同時に、ホットシーリング時に相対的に低い温度でも高い接合強度を実現することができるという点を明確に確認することができる。

Claims (12)

  1. ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、
    ポリ乳酸０．５～６０重量部、および
    エポキシ化カルダノール０．１～１５重量部を含み、
    前記エポキシ化カルダノールは、下記化学式２で表される化合物を含む、樹脂組成物。
    Figure 0007699720000007
     上記化学式２中、ＥＡは炭素数２～５のエポキシ化アルコキシであり、ｎは０～１０の整数であり、ｍは０～１０の整数であり、Ｒは水素またはメチル基である。
  2. 前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、
    前記ポリ乳酸１～４５重量部を含む、請求項１に記載の樹脂組成物。
  3. ポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が６．５：３．５以上である、請求項１に記載の樹脂組成物。
  4. ポリブチレンアジペートテレフタレート（ＰＢＡＴ）：ポリ乳酸の重量比率が９．５：０．５以下である、請求項１に記載の樹脂組成物。
  5. 前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）１００重量部に対して、
    前記エポキシ化カルダノール０．２～１０重量部を含む、請求項１に記載の樹脂組成物。
  6. 前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、前記エポキシ化カルダノール０．０１～１０重量部を含む、請求項１に記載の樹脂組成物。
  7. 前記ポリブチレンアジペートテレフタレート（ＰＢＡＴ）およびポリ乳酸の合計１００重量部に対して、無機充填材１～５０重量部を含む、請求項１に記載の樹脂組成物。
  8. 請求項１～７のうちのいずれか一項による樹脂組成物を含む、生分解性樹脂成形品。
  9. ＩＳＯ ５２７基準によって測定した引張強度値が２５０～５００ｋｇｆ／ｃｍ2である、請求項８に記載の生分解性樹脂成形品。
  10. ＩＳＯ ５２７基準によって測定した伸び率値が３００％以上である、請求項８に記載の生分解性樹脂成形品。
  11. ＡＳＴＭ Ｆ１９２１基準によって２Ｎ条件で測定したホットシーリング開始温度値が８０℃～１２０℃である、請求項８に記載の生分解性樹脂成形品。
  12. 生分解性フィルムである、請求項８に記載の生分解性樹脂成形品。
JP2024522575A 2021-12-10 2022-12-09 樹脂組成物およびこれを含む生分解性樹脂成形品 Active JP7699720B2 (ja)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
KR10-2021-0176953 2021-12-10
KR20210176953 2021-12-10
KR1020220032856A KR20230088212A (ko) 2021-12-10 2022-03-16 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
KR10-2022-0032856 2022-03-16
PCT/KR2022/020034 WO2023106887A1 (ko) 2021-12-10 2022-12-09 수지 조성물 및 이를 포함하는 생분해성 수지 성형품

Publications (2)

Publication Number Publication Date
JP2024539028A JP2024539028A (ja) 2024-10-28
JP7699720B2 true JP7699720B2 (ja) 2025-06-27

Family

ID=86731018

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2024522575A Active JP7699720B2 (ja) 2021-12-10 2022-12-09 樹脂組成物およびこれを含む生分解性樹脂成形品

Country Status (5)

Country Link
US (1) US20240409737A1 (ja)
EP (1) EP4400546B1 (ja)
JP (1) JP7699720B2 (ja)
KR (1) KR20230088291A (ja)
WO (1) WO2023106887A1 (ja)

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103937178A (zh) 2014-05-06 2014-07-23 宁波家塑生物材料科技有限公司 聚(对苯二甲酸丁二醇-co-己二酸丁二醇)/淀粉基全生物降解复合材料及制备方法
CN107312295A (zh) 2016-04-26 2017-11-03 宁波家联塑料科技有限公司 一种高透明低成本的聚乳酸复合材料及其制备方法
JP2019151797A (ja) 2018-03-06 2019-09-12 富士ゼロックス株式会社 樹脂組成物及び樹脂成形体
CN110698819A (zh) 2019-10-18 2020-01-17 青岛周氏塑料包装有限公司 具有可追溯二维码标识的全生物100%降解垃圾袋及制备方法

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180044715A (ko) * 2016-10-24 2018-05-03 롯데정밀화학 주식회사 생분해성 수지 조성물 및 이로부터 제조된 생분해성 물품
CN112771121A (zh) * 2018-10-03 2021-05-07 斯瓦蒙卢森堡有限责任公司 聚合物共混物组合物以及由其制成的可降解挤出网
KR102860485B1 (ko) 2020-09-08 2025-09-17 삼성전자주식회사 소모 칼로리를 측정하는 전자 장치 및 그 제어 방법

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103937178A (zh) 2014-05-06 2014-07-23 宁波家塑生物材料科技有限公司 聚(对苯二甲酸丁二醇-co-己二酸丁二醇)/淀粉基全生物降解复合材料及制备方法
CN107312295A (zh) 2016-04-26 2017-11-03 宁波家联塑料科技有限公司 一种高透明低成本的聚乳酸复合材料及其制备方法
JP2019151797A (ja) 2018-03-06 2019-09-12 富士ゼロックス株式会社 樹脂組成物及び樹脂成形体
CN110698819A (zh) 2019-10-18 2020-01-17 青岛周氏塑料包装有限公司 具有可追溯二维码标识的全生物100%降解垃圾袋及制备方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
Juliana M. FARIAS DA SILVA et al.，"Epoxidized cardanol-based prepolymer as promising biobased compatibilizing agent for PLA/PBAT blends"，Polymer Testing，2021年01月，Vol. 93，p.106889，DOI: 10.1016/j.polymertesting.2020.106889

Also Published As

Publication number Publication date
WO2023106887A1 (ko) 2023-06-15
EP4400546A4 (en) 2024-12-04
JP2024539028A (ja) 2024-10-28
KR20230088291A (ko) 2023-06-19
US20240409737A1 (en) 2024-12-12
EP4400546A1 (en) 2024-07-17
EP4400546B1 (en) 2025-04-16

Similar Documents

Publication Publication Date Title
CN108219396B (zh) 一种生物可降解的聚酯组合物及其应用
KR20240110925A (ko) 생분해성 수지 조성물 및 그 제조방법
EP2492314A2 (en) Clay-reinforced poly(lactic acid)-polyolefin alloy composition
WO2012112266A1 (en) Modified polylactic acid, polymeric blends and methods of making the same
CN113025015A (zh) 一种低透湿生物可降解可堆肥环保材料及制备方法及应用
JP2013147609A (ja) 樹脂組成物、成形体、フィルム及び袋
JP7715452B2 (ja) 樹脂組成物およびこれを含む生分解性樹脂成形品
KR20070010837A (ko) 생분해성 수지 조성물
CN102850744B (zh) 一种塑料组合物、塑料及其制备方法
JP5369673B2 (ja) 脂肪族ポリエステル樹脂組成物及びそれを成形してなる成形体
JP7699720B2 (ja) 樹脂組成物およびこれを含む生分解性樹脂成形品
CN109504042A (zh) Pha改性的tps/pbat可生物降解树脂及其制备方法
CN1712435A (zh) 一种绿色全降解树脂及其制备方法
KR102595757B1 (ko) 물성이 향상된 수계 생분해성 조성물, 이를 포함하는 제품 및 수계 생분해성 제품의 제조방법
KR20230088212A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
JP2013172678A (ja) 生分解性マルチフィルム
JP2012031329A (ja) 生分解性樹脂組成物及びそれを成形してなる成形体
KR20240037642A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
KR20080043041A (ko) 내충격성 및 신율이 우수한 폴리유산 수지 조성물
KR20240041553A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
KR20240030678A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
KR20240041552A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
CN118201999A (zh) 树脂组合物和包含该树脂组合物的可生物降解的树脂产品
KR20240044895A (ko) 수지 조성물 및 이를 포함하는 생분해성 수지 성형품
EP4613812A1 (en) Resin composition and biodegradable resin molded product comprising same

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20240415

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20250225

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20250526

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250612

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250617

R150 Certificate of patent or registration of utility model

Ref document number: 7699720

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
