JP7580909B2 - シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法 - Google Patents

シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法 Download PDF

Info

Publication number
JP7580909B2
JP7580909B2 JP2019175002A JP2019175002A JP7580909B2 JP 7580909 B2 JP7580909 B2 JP 7580909B2 JP 2019175002 A JP2019175002 A JP 2019175002A JP 2019175002 A JP2019175002 A JP 2019175002A JP 7580909 B2 JP7580909 B2 JP 7580909B2
Authority
JP
Japan
Prior art keywords
ceria
group
coated
chemical
organic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2019175002A
Other languages
English (en)
Other versions
JP2020065051A (ja
Inventor
シー シアオボー
ディー．ローズ ジョーセフ
ピー．ムレッラ クリシュナ
ホンチュン チョウ
レオナルド オニール マーク
Original Assignee
バーサム マテリアルズ ユーエス，リミティド ライアビリティ カンパニー
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by バーサム マテリアルズ ユーエス，リミティド ライアビリティ カンパニー filed Critical バーサム マテリアルズ ユーエス，リミティド ライアビリティ カンパニー
Publication of JP2020065051A publication Critical patent/JP2020065051A/ja
Priority to JP2023077837A priority Critical patent/JP2023104945A/ja
Application granted granted Critical
Publication of JP7580909B2 publication Critical patent/JP7580909B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09G—POLISHING COMPOSITIONS; SKI WAXES
    • C09G1/00—Polishing compositions
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K13/00—Etching, surface-brightening or pickling compositions
    • C09K13/04—Etching, surface-brightening or pickling compositions containing an inorganic acid
    • C09K13/06—Etching, surface-brightening or pickling compositions containing an inorganic acid with organic material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24B—MACHINES, DEVICES, OR PROCESSES FOR GRINDING OR POLISHING; DRESSING OR CONDITIONING OF ABRADING SURFACES; FEEDING OF GRINDING, POLISHING, OR LAPPING AGENTS
    • B24B1/00—Processes of grinding or polishing; Use of auxiliary equipment in connection with such processes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24B—MACHINES, DEVICES, OR PROCESSES FOR GRINDING OR POLISHING; DRESSING OR CONDITIONING OF ABRADING SURFACES; FEEDING OF GRINDING, POLISHING, OR LAPPING AGENTS
    • B24B37/00—Lapping machines or devices; Accessories
    • B24B37/04—Lapping machines or devices; Accessories designed for working plane surfaces
    • B24B37/042—Lapping machines or devices; Accessories designed for working plane surfaces operating processes therefor
    • B24B37/044—Lapping machines or devices; Accessories designed for working plane surfaces operating processes therefor characterised by the composition of the lapping agent
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09G—POLISHING COMPOSITIONS; SKI WAXES
    • C09G1/00—Polishing compositions
    • C09G1/02—Polishing compositions containing abrasives or grinding agents
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K13/00—Etching, surface-brightening or pickling compositions
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K3/00—Materials not provided for elsewhere
    • C09K3/14—Anti-slip materials; Abrasives
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P52/00—Grinding, lapping or polishing of wafers, substrates or parts of devices
    • H10P52/40—Chemomechanical polishing [CMP]
    • H10P52/402—Chemomechanical polishing [CMP] of semiconductor materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P95/00—Generic processes or apparatus for manufacture or treatments not covered by the other groups of this subclass
    • H10P95/06—Planarisation of inorganic insulating materials
    • H10P95/062—Planarisation of inorganic insulating materials involving a dielectric removal step
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10W—GENERIC PACKAGES, INTERCONNECTIONS, CONNECTORS OR OTHER CONSTRUCTIONAL DETAILS OF DEVICES COVERED BY CLASS H10
    • H10W10/00—Isolation regions in semiconductor bodies between components of integrated devices
    • H10W10/01—Manufacture or treatment
    • H10W10/011—Manufacture or treatment of isolation regions comprising dielectric materials
    • H10W10/014—Manufacture or treatment of isolation regions comprising dielectric materials using trench refilling with dielectric materials, e.g. shallow trench isolations
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10W—GENERIC PACKAGES, INTERCONNECTIONS, CONNECTORS OR OTHER CONSTRUCTIONAL DETAILS OF DEVICES COVERED BY CLASS H10
    • H10W10/00—Isolation regions in semiconductor bodies between components of integrated devices
    • H10W10/10—Isolation regions comprising dielectric materials
    • H10W10/17—Isolation regions comprising dielectric materials formed using trench refilling with dielectric materials, e.g. shallow trench isolations

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Mechanical Treatment Of Semiconductor (AREA)
  • Finish Polishing, Edge Sharpening, And Grinding By Specific Grinding Devices (AREA)

Description

本願は、２０１８年９月２６日を出願日とする米国仮出願番号６２／７３６，９６３の非仮出願であり、当該仮出願の全体が参照により本願に組み込まれる。
本発明は、ＳＴＩ ＣＭＰ化学的研磨組成物、及び、シャロートレンチアイソレーション（ＳＴＩ）プロセスのための化学機械平坦化（ＣＭＰ）に関する。
マイクロエレクトロニクスデバイス類の製作においては、研磨、特に、選択した材料の回復及び／又は構造の平坦化のための表面の化学－機械研磨、が重要なステップとなる。
例えば、ＳｉＮ層がＳｉＯ２層の下に蒸着されて、研磨停止材として機能する。このような研磨停止材の役割は、シャロートレンチアイソレーション（ＳＴＩ）構造において特に重要である。選択性は、窒化物研磨速度に対する酸化物研磨速度の比として特徴的に表される。一例として、窒化ケイ素（ＳｉＮ）に対する二酸化ケイ素（ＳｉＯ２）の高められた研磨選択率が挙げられる。
パターン化されたＳＴＩ構造のグローバル平坦化においては、酸化物トレンチのディッシングを低減することが検討すべきキーファクターである。トレンチ酸化物のロスを低減することで、隣接するトランジスタ間の電流の漏洩が回避される。ダイ全体（ダイ内）における不均一なトレンチ酸化物のロスは、トランジスタのパフォーマンスとデバイスの製造歩留まりに影響する。トレンチ酸化物のロスが大きい（酸化物トレンチのディッシングが大きい）と、トランジスタの分離不良を引き起こし、デバイスの故障へとつながる。したがって、ＳＴＩ ＣＭＰ研磨組成物において、酸化物トレンチのディッシングを低減することで、トレンチ酸化物のロスを低減することが重要である。
米国特許第５，８７６，４９０号明細書は、研磨粒子を含むとともに通常のストレス効果を示す研磨組成物を開示する。スラリーは、非研磨粒子をさらに含み、凹部での研磨速度が低下されることとなる一方、研磨粒子によって凸部における高い研磨速度が確保される。これにより平坦化が改善される。より具体的には、スラリーは、酸化セリウム粒子と高分子電解質とを含み、シャロートレンチアイソレーション（ＳＴＩ）研磨用途に用いられ得る。
米国特許第６，９６４，９２３号明細書は、酸化セリウム粒子と高分子電解質とを含むシャロートレンチアイソレーション（ＳＴＩ）研磨用の研磨組成物を教示する。使用される高分子電解質は、米国特許第５，８７６，４９０号と同様に、ポリアクリル酸の塩を含む。セリア、アルミナ、シリカ及びジルコニアが研磨剤として使用される。記載された高分子電解質の分子量は３００から２０，０００であり、しかし、全体として＜１００，０００である。
米国特許第６，６１６，５１４号明細書は、化学機械研磨によって窒化ケイ素よりも優先して物品の表面から第１の物質を除去する場合に用いられる化学機械研磨スラリーを開示する。当該発明に係る化学機械研磨スラリーは、研磨剤と、水性媒体と、プロトンを解離しない有機ポリオールとを含み、前記有機ポリオールが、前記水性媒体において解離しない少なくとも三つのヒドロキシル基を有する化合物を含むか、又は、前記水性媒体において解離しない少なくとも三つのヒドロキシル基を有する少なくとも一つのモノマーから形成されるポリマーを含む。
米国特許第５，７３８，８００号明細書は、シリカ及び窒化ケイ素を含んでなる複合体を研磨するための組成物を開示しており、当該組成物は、水性媒体と、研磨粒子と、界面活性剤と、シリカ及び窒化ケイ素と錯体を形成する化合物と、を含み、錯化剤が、プロトン解離可能な二つ以上の同じか又は異なる官能基を有する。
国際公開第２００７／０８６６６５号は、重量平均分子量が３０～５００で、ヒドロキシル基（ＯＨ）、カルボキシル基（ＣＯＯＨ）又は両方を含む化合物が、研磨粒子と水とを含むとともに第１の粘度を有するＣＭＰスラリーへと添加されて、ＣＭＰスラリーが第１の粘度よりも５～３０％低い第２の粘度を有するように制御された、ＣＭＰスラリーを開示する。また、当該ＣＭＰスラリーを用いて半導体ウエハを研磨する方法を開示する。当該開示発明によれば、ＣＭＰスラリーの粘度を低下させることが可能であるとともに研磨時のウエハのグローバル平坦化の改善を可能としながら、ＣＭＰスラリーにおける研磨粒子の凝集粒子サイズを小さくすることが可能である。したがって、当該ＣＭＰスラリーは、微細なパターンが必要とされる半導体デバイスの製造プロセスにおいて有利に用いられ、半導体プロセスにおいて用いられることで半導体デバイスの信頼性と生産性とを向上させることができる。
しかしながら、これら従来開示のシャロートレンチアイソレーション（ＳＴＩ）研磨組成物は、高い酸化物／窒化物選択性を伴って、研磨後のパターンウエハにおける酸化物トレンチのディッシングを低減すること、及び、酸化物トレンチのディッシングをより均一とすること、の重要性に対処するものではなかった。
以上のことから、本技術分野においては、ＳＴＩ化学機械研磨（ＣＭＰ）プロセスにおけるパターンウエハの研磨に関し、二酸化ケイ素の高い除去速度や窒化ケイ素に対する二酸化ケイ素の高い選択性に加えて、様々なサイズの酸化物トレンチに対して当該酸化物トレンチのディッシングを低減することが可能であるとともに、より均一な酸化物トレンチディッシングをもたらすことが可能な、ＳＴＩ化学機械研磨組成物、方法、及びシステムについてのニーズが存在することが明らかである。
本発明は、酸性、中性及びアルカリ性のｐＨ条件を含む広いｐＨ範囲にあるシャロートレンチアイソレーション（ＳＴＩ）化学機械研磨用の組成物において、ＳｉＮフィルム除去速度低下剤や酸化物トレンチディッシング低減剤のような化学添加物を導入することで、酸化物／窒化物選択性を高めるだけでなく、様々なサイズの酸化物トレンチに対し、研磨後のパターンウエハにおける当該酸化物トレンチのディッシングを低減し、且つ、当該酸化物トレンチのディッシングをより均一とするものである。
本開示のシャロートレンチアイソレーション（ＳＴＩ）化学機械研磨用組成物は、研磨剤としてセリア被覆無機酸化物粒子と、酸化物トレンチディッシング低減剤及び窒化物除去速度低下剤として適当な化学添加物と、の特異な組み合わせを有するものである。
一つの態様において、
セリア被覆無機酸化物粒子；
少なくとも一つのカルボン酸基（Ｒ－ＣＯＯＨ）、少なくとも一つのカルボン酸塩の基、又は、少なくとも一つのカルボン酸エステル基と、少なくとも二つのヒドロキシル官能基（ＯＨ）とを同一分子内に有する化学添加物；
水溶性溶媒；及び
任意に
バイオサイド；及び
ｐＨ調整剤；
を含み、
ｐＨが２～１２、好ましくは３～１０、より好ましくは４～９、最も好ましくは４．５～７．５である、
ＳＴＩ ＣＭＰ研磨組成物
が提供される。
セリア被覆無機酸化物粒子は、限定されるものではないが、セリア被覆コロイダルシリカ、セリア被覆高純度コロイダルシリカ、セリア被覆アルミナ、セリア被覆チタニア、セリア被覆ジルコニア、又は、その他のセリア被覆無機金属酸化物粒子を含む。
水溶性溶媒は、限定されるものではないが、脱イオン（ＤＩ）水、蒸留水、及びアルコール性有機溶媒を含む。
化学添加物は、ＳｉＮ被膜除去速度低下剤、及び、酸化物トレンチディッシング低減剤として機能する。
これら化学添加物は、以下に示す一般分子構造を有していてもよい。
上記一般分子構造（ａ）又は（ｂ）において、ｎは１～５０００から選択され、好ましくは２～１２であり、より好ましくは３～６であり；ｍは２～５０００から選択され、好ましくは２～１２である。
Ｒ１、Ｒ２及びＲ３は、同一又は異なる原子又は官能基であり得る。これらは、水素、アルキル、アルコキシ、一つ以上のヒドロキシル基を持つ有機基、置換された有機スルホン酸、置換された有機スルホン酸塩、置換された有機カルボン酸、置換された有機カルボン酸塩、有機カルボン酸エステル、有機アミン基、及びこれらの組み合わせ、からなる群より独立して選択され得るもので、少なくとも二つ以上、好ましくは三つ以上が水素原子であり得る。
さらに、Ｒ１、Ｒ３、又は、Ｒ１及びＲ３の双方は、金属イオン又はアンモニウムイオンであってもよい。金属イオンは、限定されるものではないが、ナトリウムイオン、カリウムイオンを含む。
Ｒ１、Ｒ２及びＲ３のすべてが水素原子である場合、化学添加物は、一つ（構造（ａ））又は二つ（構造（ｂ））の有機カルボン酸基と、二つ（構造（ｂ））又はそれ以上（構造（ａ））のヒドロキシル官能基とを持つ。
そのような化学添加物の分子構造の一例を以下に示す。
構造（ａ）においてＲ１が金属イオン又はアンモニウムイオンである場合、化学添加物は以下に示すような一般分子構造を有する。
構造（ｂ）においてＲ１及びＲ３の双方が金属イオン又はアンモニウムイオンである場合、化学添加物は以下に示す一般分子構造を有する。
構造（ｉ）において、Ｒ１が金属イオンで、Ｒ２及びＲ３のすべてが水素原子である場合、そのような化学添加物の分子構造の一例としては以下に示すようなものである。
構造（ａ）において、Ｒ１が有機アルキル基である場合、化学添加物は有機酸エステル官能基及び複数のヒドロキシル官能基を同一分子内に有する。一般分子構造は以下に示す通りである。
構造（ｖ）において、Ｒ２及びＲ３が水素原子である場合、そのような化学添加物の分子構造の一例としては以下に示すようなものである。
他の態様において、シャロートレンチアイソレーション（ＳＴＩ）プロセスにおいて、上述の化学機械研磨（ＣＭＰ）組成物を用いて、二酸化ケイ素を含む表面を少なくとも一つ有する基板を化学機械研磨（ＣＭＰ）する方法、が提供される。
他の態様において、シャロートレンチアイソレーション（ＳＴＩ）プロセスにおいて、上述の化学機械研磨（ＣＭＰ）組成物を用いて、二酸化ケイ素を含む表面を少なくとも一つ有する基板を化学機械研磨（ＣＭＰ）するシステム、が提供される。
研磨される酸化物フィルムは、化学気相蒸着（ＣＶＤ）、プラズマＣＶＤ（ＰＥＣＶＤ）、高密度蒸着ＣＶＤ（ＨＤＰ）、又は、スピンオン酸化物フィルムであってもよい。
基板は、窒化ケイ素表面をさらに有していてもよい。ＳｉＯ２：ＳｉＮの除去選択率は２５より大きく、好ましくは３０より大きく、より好ましくは３５より大きい。

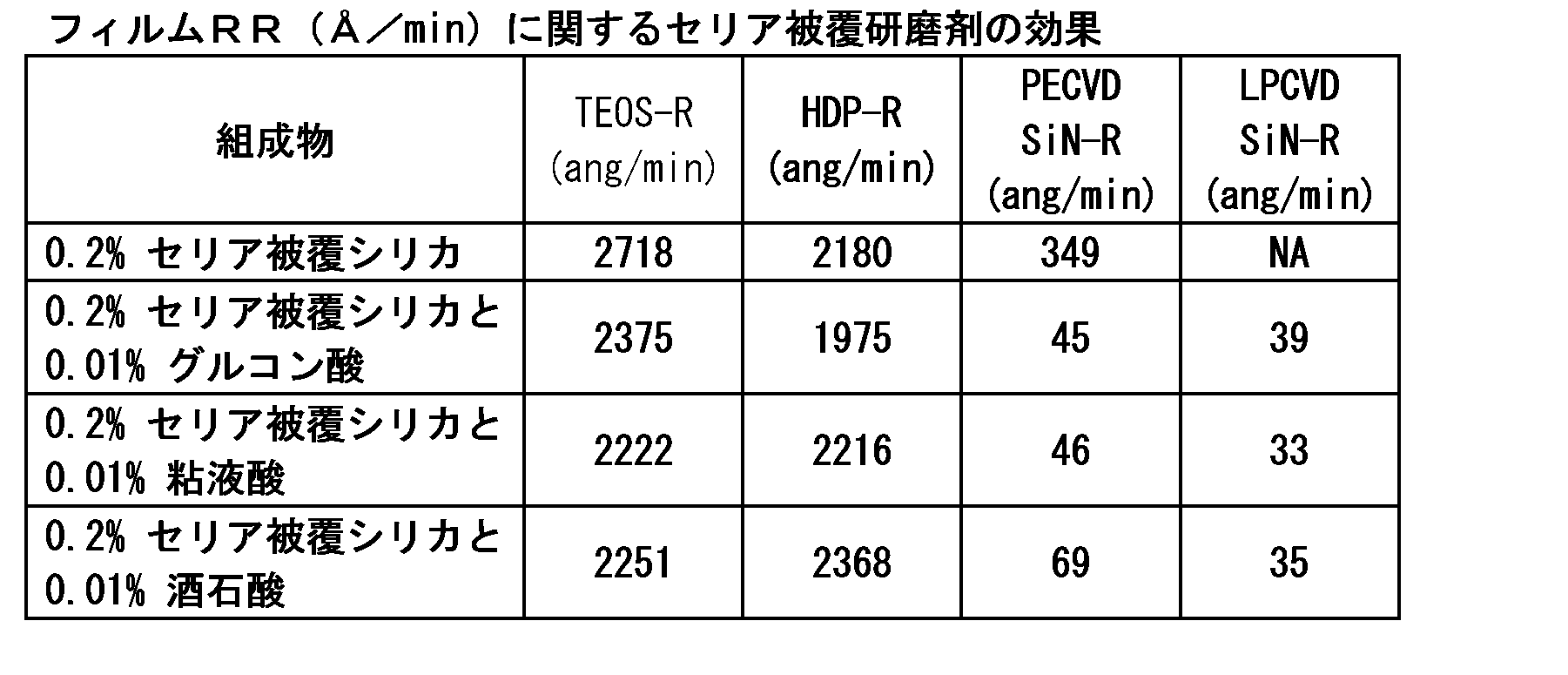

図１は、フィルムＲＲ（Å /min）とＴＥＯＳ：ＳｉＮ選択率とに関して、グルコン酸の効果を示す。
図２は、酸化物トレンチディッシング速度に関して、グルコン酸の効果を示す。
図３は、酸化物トレンチロス速度（A/Sec）に関して、グルコン酸の効果を示す。
図４は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の効果を示す。
図５は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の効果を示す。
図６は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の効果を示す。
図７は、フィルムＲＲ（A/min）とＴＥＯＳ：ＳｉＮ選択性とに関して、グルコン酸（ＧＡ）の重量％を変えたことによる効果を示す。
図８は、酸化物トレンチディッシング速度に関して、グルコン酸（ＧＡ）の重量％を変えたことによる効果を示す。
図９は、酸化物トレンチロス速度（A/Sec）に関して、グルコン酸（ＧＡ）の重量％を変えたことによる効果を示す。
図１０は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の重量％を変えたことによる効果を示す。
図１１は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の重量％を変えたことによる効果を示す。
図１２は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、グルコン酸の重量％を変えたことによる効果を示す。
図１３は、フィルムＲＲ（A/min）とＴＥＯＳ：ＳｉＮ選択率とに関して、ｐＨ及び０．０１重量％のグルコン酸（ＧＡ）の効果を示す。
図１４は、酸化物トレンチディッシング速度に関して、０．０１重量％のグルコン酸（ＧＡ）とした場合のｐＨによる効果を示す。
図１５は、酸化物トレンチロス速度に関して、０．０１重量％のグルコン酸（ＧＡ）とした場合のｐＨによる効果を示す。

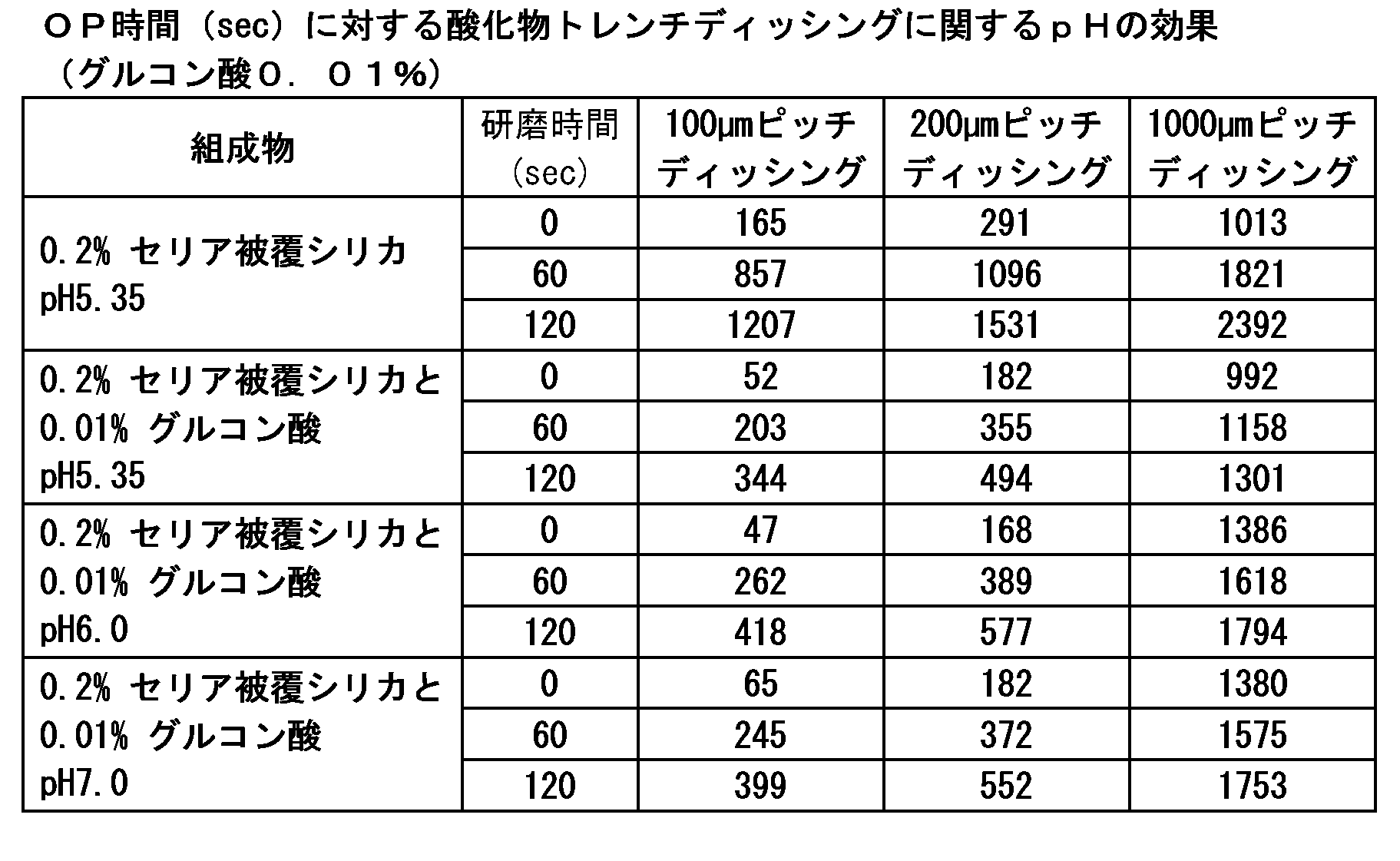

図１６は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、０．０１重量％のグルコン酸（ＧＡ）とした場合のｐＨによる効果を示す。
図１７は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、０．０１重量％のグルコン酸（ＧＡ）とした場合のｐＨによる効果を示す。
図１８は、酸化物トレンチディッシング ｖｓ ＯＰ時間（Sec）に関して、０．０１重量％のグルコン酸（ＧＡ）とした場合のｐＨによる効果を示す。
パターン化されたＳＴＩ構造のグローバル平坦化においては、ＳｉＮ除去速度を低下させること、酸化物トレンチディッシングを低減することや、様々なサイズの酸化物トレンチに対して酸化物トレンチディッシングをより均一とすることが、検討すべきキーファクターである。トレンチ酸化物のロスを低減することで、隣接するトランジスタ間の電流の漏洩が回避される。ダイ全体（ダイ内）における不均一なトレンチ酸化物のロスは、トランジスタのパフォーマンスとデバイスの製造歩留まりに影響する。トレンチ酸化物のロスが大きい（酸化物トレンチのディッシングが大きい）と、トランジスタの分離不良を引き起こし、デバイスの故障へとつながる。したがって、ＳＴＩ ＣＭＰ研磨組成物において、酸化物トレンチのディッシングを低減することで、トレンチ酸化物のロスを低減することが重要である。
本発明は、シャロートレンチアイソレーション（ＳＴＩ）の化学機械研磨（ＣＭＰ）に用いられるＣＭＰ組成物に関する。
より詳細には、シャロートレンチアイソレーション（ＳＴＩ）の化学機械研磨（ＣＭＰ）に用いられる本開示のＣＭＰ組成物は、セリア被覆無機酸化物研磨粒子と、酸化物トレンチディッシング低減剤及び窒化物除去速度低下剤として適当な化学添加物と、の特異な組み合わせを有するものである。
適当な化学添加物は、限定されるものではないが、同一分子内に複数のヒドロキシル官能基を持つ、有機カルボン酸分子、有機カルボン酸塩、又は、有機カルボン酸エステル分子を含む。
化学添加物は、同一分子内に、有機カルボン酸基、有機カルボン酸塩基又はカルボン酸エステル基の少なくとも一つと、二つ以上のヒドロキシル官能基とを含む。
化学添加物によれば、高い酸化物フィルム除去速度、低いＳｉＮフィルム除去速度、及び、高く且つ調整可能な酸化物：ＳｉＮ選択性を達成し、より重要なことには、酸化物トレンチのディッシングを大幅に低減し、パターン化されたウエハを研磨する際の研磨ウィンドウ安定性を改善する、といった利点が提供される。
一つの態様において、ＳＴＩ ＣＭＰ研磨組成物であって、
セリア被覆無機酸化物粒子；
パターン化されたウエハを研磨する際のＳｉＮフィルム除去速度低下剤及び酸化物トレンチディッシング低減剤としての化学添加物；
水溶性溶媒；並びに
任意に
バイオサイド；及び
ｐＨ調整剤；
を含み、
ｐＨが２～１２、好ましくは３～１０、より好ましくは４～９、最も好ましくは４．５～７．５である
ＳＴＩ ＣＭＰ研磨組成物が提供される。
セリア被覆無機酸化物粒子は、限定されるものではないが、セリア被覆コロイダルシリカ、セリア被覆高純度コロイダルシリカ、セリア被覆アルミナ、セリア被覆チタニア、セリア被覆ジルコニア、又は、これら以外のセリア被覆無機酸化物粒子を含む。
本開示の発明におけるセリア被覆無機酸化物粒子の粒子サイズ（動的光散乱法：Dynamic Light Scattering DLS technologyによって測定）は、１０ｎｍから１０００ｎｍまでの範囲内であり、好ましい平均粒子サイズは２０ｎｍから５００ｎｍまでの範囲内であり、より好ましい平均粒子サイズは５０ｎｍから２５０ｎｍまでの範囲内である。
これらセリア被覆無機酸化物粒子の濃度は、０．０１重量％から２０重量％までの範囲であり、好ましい濃度は０．０５重量％から１０重量％までの範囲であり、より好ましい濃度は０．１重量％から５重量％の範囲である。
好ましいセリア被覆無機酸化物粒子は、セリア被覆コロイダルシリカ粒子である。
ＳｉＮフィルム除去速度低下剤及び酸化物トレンチディッシング低減剤としての好ましい化学添加物は、少なくとも一つのカルボン酸基（Ｒ－ＣＯＯＨ）、少なくとも一つのカルボン酸塩の基又は少なくとも一つのカルボン酸エステル基と、少なくとも二つのヒドロキシル官能基（ＯＨ）とを同一分子内に有する。
これら化学添加剤は、下記に示すような一般分子構造を有していてもよい。
一般分子構造（ａ）又は（ｂ）において、ｎは１～５０００から選択され、好ましくは２～１２、より好ましくは３～６であり、ｍは２～５０００から選択され、好ましくは２～１２である。
Ｒ１、Ｒ２及びＲ３は、同一又は異なる原子又は官能基であってよい。これらは、水素、アルキル、アルコキシ、一つ以上のヒドロキシル基を持つ有機基、置換された有機スルホン酸、置換された有機スルホン酸塩、置換された有機カルボン酸、置換された有機カルボン酸塩、有機カルボン酸エステル、有機アミン基、及びこれらの組み合わせからなる群より独立して選択されてよく、少なくとも二つ以上、好ましくは三つ以上が水素原子であってよい。
さらに、Ｒ１、Ｒ３又はＲ１及びＲ３の双方が、金属イオン又はアンモニウムイオンであってもよい。金属イオンは、限定されないが、ナトリウムイオン、カリウムイオンを含む。
Ｒ１、Ｒ２及びＲ３のすべてが水素である場合、化学添加物は一つ（構造（ａ））又は二つ（構造（ｂ））の有機カルボン酸基と、二つ（構造（ｂ））又はそれ以上（構造（ａ））ヒドロキシル官能基とを有する。
そのような化学添加物の分子構造の一例を以下に示す。
構造（ａ）においてＲ１が金属イオン又はアンモニウムイオンである場合、化学添加物は以下に示すような一般分子構造を有する。
構造（ｂ）においてＲ１及びＲ３の双方が金属イオン又はアンモニウムイオンである場合、化学添加物は以下に示すような一般分子構造を有する。
構造（ｉ）においてＲ１が金属イオンで、Ｒ２及びＲ３のすべてが水素原子である場合、そのような化学添加物の一例に係る分子構造は以下に示す通りである。
構造（ａ）においてＲ１が有機アルキル基である場合、化学添加物は有機酸エステル官能基を有し、複数のヒドロキシル官能基を同一分子内に持つ。一般分子構造を以下に示す。
構造（ｖ）においてＲ２及びＲ３が水素原子である場合、そのような化学添加物の一例に係る分子構造は以下に示す通りである。
ＳＴＩ ＣＭＰ組成物は、ＳｉＮフィルム除去速度低下剤及び酸化物トレンチディッシング低減剤として、０．０００１重量％～２．０重量％、０．０００２重量％～１．０重量％、０．０００３重量％～０．７５重量％、０．０００４重量％～０．５重量％、０．０００５重量％～０．５重量％、０．０００６重量％～０．２５重量％、又は、０．０００７重量％～０．１重量％の化学添加物を含む。
水溶性溶媒は、特に限定されるものではないが、脱イオン（Ｄｉ）水、蒸留水、及びアルコール性有機溶媒を含む。
好ましい水溶性溶媒はＤＩ水である。
ＳＴＩ ＣＭＰ組成物は、０．０００１重量％～０．０５重量％、好ましくは０．０００５重量％～０．０２５重量％、より好ましくは０．００１重量％～０．０１重量％のバイオサイドを含んでいてもよい。
バイオサイドは、特に限定されるものではないが、デュポン／ダウケミカル社製のＫａｔｈｏｎ（登録商標）、Ｋａｔｈｏｎ（登録商標）ＣＧ／ＩＣＰ ＩＩ、デュポン／ダウケミカル社製のＢｉｏｂａｎを含む。これらは５－クロロ－２－メチル－４－イソチアゾリン－３－オン、及び、２－メチル－４－イソチアゾリン－３－オンである有効成分を含む。
ＳＴＩ ＣＭＰ組成物は、ｐＨ調整剤を含んでいてもよい。
ＳＴＩ研磨組成物を最適なｐＨ値とするために、酸性又は塩基性ｐＨ調整剤が使用されてもよい。
ｐＨ調整剤は、限定されるものではないが、硝酸、塩酸、硫酸、リン酸、その他の無機又は有機酸、及びこれらの混合物を含む。
ｐＨ調整剤は、水素化ナトリウム、水酸化カリウム、水酸化アンモニウム、水酸化テトラアルキルアンモニウム、有機第四級水酸化アンモニウム化合物、有機アミン類、及び、よりアルカリ方向へとｐＨを調整するのに用いられ得るその他の化学的試薬のような、塩基ｐＨ調整剤を含んでいてもよい。
ＳＴＩ ＣＭＰ組成物は、ｐＨ調整剤を０重量％～１重量％、好ましくは０．０１重量％～０．５重量％、より好ましくは０．１重量％～０．２５重量％含む。
ＳｉＮフィルム除去速度低下剤及び酸化物トレンチングディッシング低減剤として用いられる化学添加物は、同一分子内に複数のヒドロキシル官能基を持つ、有機カルボン酸分子、有機カルボン酸塩又は有機カルボン酸エステル分子である。
他の態様において、シャロートレンチアイソレーション（ＳＴＩ）プロセスにおいて、上述の化学機械研磨（ＣＭＰ）組成物を用いて、二酸化ケイ素を含む表面を少なくとも一つ有する基板を化学機械研磨（ＣＭＰ）する方法、が提供される。
他の態様において、シャロートレンチアイソレーション（ＳＴＩ）プロセスにおいて、上述の化学機械研磨（ＣＭＰ）組成物を用いて、二酸化ケイ素を含む表面を少なくとも一つ有する基板を化学機械研磨（ＣＭＰ）するシステム、が提供される。
研磨される酸化物フィルムは、化学気相蒸着（ＣＶＤ）、プラズマＣＶＤ（ＰＥＣＶＤ）、高密度蒸着ＣＶＤ（ＨＤＰ）、又は、スピンオン酸化物フィルムであってもよい。
基板は、窒化ケイ素表面をさらに有していてもよい。ＳｉＯ２：ＳｉＮの除去選択率は２５より大きく、好ましくは３０より大きく、より好ましくは３５より大きい。
他の態様において、シャロートレンチアイソレーション（ＳＴＩ）プロセスにおいて、上述の化学機械研磨（ＣＭＰ）組成物を用いて、二酸化ケイ素を含む表面を少なくとも一つ有する基板を化学機械研磨（ＣＭＰ）する方法が提供される。研磨される酸化物フィルムは、ＣＶＤ酸化物、ＰＥＣＶＤ酸化物、高密度酸化物又はスピンオン酸化物フィルムであってもよい。
以下、例を示しつつ本発明をさらに説明するが、本発明はこれに限定されるものではない。
ＣＭＰ方法
以下の本開示の例において、ＣＭＰ実験は以下に示す手順及び実験条件にて行った。
用語
セリア被覆シリカ：約１００ナノメートル（ｎｍ）の粒子サイズを有する研磨剤として使用；そのようなセリア被覆シリカ粒子は、約２０ナノメートル（ｎｍ）から５００ナノメートル（ｎｍ）の範囲の粒子サイズを有し得る。
セリア被覆シリカ粒子（様々なサイズを有する）は、日本国のＪＧＣ社によって提供されたもので、特開２０１３－１１９１３１号公報、特開２０１３－１３３２５５号公報、及び、国際公開第２０１６／１５９１６７号；並びに特願２０１５－１６９９６７及び特願２０１５－１８３９４２に記載された方法によって得られる。
マルチトール、Ｄ－フルクトース、ズルシトール、Ｄ－ソルビトール、グルコン酸、粘液酸、酒石酸及びその他の化学原材料といった化学添加物は、ミズーリ州セントルイスのシグマ－アルドリッチ社によって提供された。
ＴＥＯＳ：オルトケイ酸テトラエチル
研磨パッド：ダウ社によって提供された研磨パッド、ＩＣ１０１０及びその他のパッドがＣＭＰ中に使用された。
パラメータ
一般
Å又はＡ：オングストローム（長さの単位）
ＢＰ：背圧、ｐｓｉ
ＣＭＰ：化学機械平坦化＝化学機械研磨
ＣＳ：搬送速度
ＤＦ：ダウンフォース：ＣＭＰ中に付与される圧力、ｐｓｉ
ｍｉｎ：分
ｍｌ：ミリリットル
ｍＶ：ミリボルト
ｐｓｉ：ポンドパースクエアインチ
ＰＳ：研磨工具のプラテン回転速度、ｒｐｍ（１分間当たりの回転数）
ＳＦ：組成物フロー、ｍｌ／ｍｉｎ
Ｗｔ．％：（リストされた成分の）重量パーセンテージ
ＴＥＯＳ：ＳｉＮ選択性：（ＴＥＯＳの除去速度）／（ＳｉＮの除去速度）
ＨＤＰ：高密度プラズマ蒸着ＴＥＯＳ
ＴＥＯＳ又はＨＤＰ除去速度：所定の下降圧力にて測定されたＴＥＯＳ又はＨＤＰ除去速度。上記の例では、ＣＭＰツールの下降圧力は２．０、３．０又は４．０ｐｓｉであった。
ＳｉＮ除去速度：所定の下降圧力にて測定されたＳｉＮ除去速度。上記の例では、ＣＭＰツールの下降圧力は３．０ｐｓｉであった。
測定
クリエイティブデザインエンジニアリング社（カリフォルニア州 ９５０１４、クパチーノ、２０５６５ アルヴェスドライヴ）製ResMap CDE 168型を用いてフィルムの測定を行った。ResMap機器は４点プローブシート抵抗機器である。フィルムの５ｍｍ端を除外して４９点径スキャンを行った。
ＣＭＰ機器
使用したＣＭＰ機器は、アプライドマテリアルズ社（カリフォルニア州 ９５０５４、サンタクララ、３０５０ バウアーズアヴェニュー）製２００ｍｍ Ｍｉｒｒａ又は３００ｍｍ Ｒｅｆｌｅｘｉｏｎである。ダウ社（１９７１３、デラウェア州）が提供するＩＣ１０１０パッドをブランケットおよびパターンウウエハの実験のためプラテン１で使用した。
ＩＣ１０１０パッド又はその他のパッドは、７ポンドのダウンフォースとして１８分間パッドをコンディショニングすることで破損した。ツール設定とパッドブレークインを認定するために、二つのタングステンモニターと二つのＴＥＯＳモニターとを、ベースラインコンディションで、ヴァーサムマテリアルズ社により供給された組成物Ｖｅｒｓｕｍ ＳＴＩ２３０５で研磨した。
ウエハ
ＰＥＣＶＤ又はＬＥＣＶＤ又はＨＤ ＴＥＯＳウエハを用いて研磨実験を行った。これらブランケットウエハは、シリコンバレーマイクロエレクトロニクス社（カリフォルニア州 ９５０５１、サンタクララ、２９８５ キファーロード）から購入された。
研磨実験
ブランケットウエハ実験において、ベースラインコンディションにて、酸化物ブランケットウエハ、及び、ＳｉＮブランケットウエハを研磨した。機器のベースラインコンディションは、テーブルスピード：８７ｒｐｍ、ヘッドスピード：９３ｒｐｍ、膜圧：２．０ｐｓｉ、内部チューブ圧：２．０ｐｓｉ、保持リング圧：２．９ｐｓｉ、組成物流量：２００ｍｌ／ｍｉｎとした。
ＳＷＫアソシエイト社（カリフォルニア州 ９５０５４、サンタクララ、２９２０スコットブルーバード）製のパターンウエハ（ＭＩＴ８６０）の研磨において、当該組成物を使用した。これらウエハはＶｅｅｃｏ ＶＸ３００プロファイラー／ＡＦＭ機器にて測定された。酸化物ディッシング測定のため、三つの異なるサイズのピッチ構造を採用した。当該ウエハは、センター、ミドル及びエッジのダイ位置にて測定された。
ＴＥＯＳ：ＳｉＮ選択性：調整可能なＳＴＩ ＣＭＰ研磨組成物から得られる（ＴＥＯＳの除去速度）／（ＳｉＮ除去速度）
実施例
下記実施例において、セリア被覆シリカを０．２重量％、バイオサイドを０．０００１重量％から０．０５重量％の範囲、及び、脱イオン水を含むＳＴＩ研磨組成物を参考例として調整した。
実施例に係る研磨組成物は、上記参考例（セリア被覆シリカを０．２重量％、バイオサイドを０．０００１重量％から０．０５重量％の範囲、及び、脱イオン水）と、０．００２５重量％から０．０１５重量％の範囲の本開示の化学添加物とを用いて調整した。
実施例１
実施例１において、使用された研磨組成物を表１に示す。０．２重量％のセリア被覆シリカと極めて低濃度のバイオサイドとを用いて参考サンプルを作製した。化学添加物としてグルコン酸を０．０１重量％にて用いた。双方のサンプルは、同程度のｐＨ（約５．３５）を有する。
異なるフィルムについて除去速度（ＲＲ、Å／ｍｉｎ）をテストした。化学添加物であるグルコン酸のフィルム除去速度及び選択性に対する効果を確認した。
テスト結果を下記表１及び図１に各々示す。
Figure 0007580909000017
表１及び図１に示される結果のように、研磨組成物におけるグルコン酸の添加によって、高いＴＥＯＳ及びＨＤＰ除去速度がもたらされるとともに、ＳｉＮ除去速度が効果的に低下され、化学添加物としてグルコン酸を使用しなかった参考例よりも、極めて高いＴＥＯＳ：ＳｉＮフィルム選択率が得られた。
すなわち、当該研磨組成物により、ＳｉＮフィルム除去速度の低下とともに高い酸化物／窒化ケイ素選択率が得られた。
酸化物トレンチディッシング速度に関し、研磨組成物における化学添加物であるグルコン酸の効果をテストした。結果を表２及び図２に示す。
Figure 0007580909000018
表２及び図２に示される結果のように、研磨組成物における化学添加物、すなわちグルコン酸の添加によって、グルコン酸を使用しなかった参考例よりも、異なるサイズのすべての酸化物トレンチフィーチャについて、酸化物トレンチディッシング速度が少なくとも７２％超低減された。
研磨組成物における化学添加物、すなわちグルコン酸の添加による効果は、添加物としてグルコン酸を使用しなかった参考例に係る研磨結果との比較から、酸化物トレンチロス速度（A/sec）においても確認された。
テスト結果を表３及び図３に各々示す。
Figure 0007580909000019
表３及び図３に示される結果のように、研磨組成物における化学添加物、すなわちグルコン酸の添加によって、グルコン酸を使用しなかった参考例よりも、異なるサイズのすべての酸化物トレンチフィーチャについて、酸化物トレンチロス速度が少なくとも８１％超と極めて効果的に低減された。
研磨組成物における化学添加物、すなわちグルコン酸の添加による効果は、添加物としてグルコン酸を使用しなかった参考例に係る研磨結果との比較から、オーバー研磨時間に対する酸化物トレンチディッシングにおいても確認された。
オーバー研磨時間に対する酸化物トレンチディッシングに関し、研磨組成物における化学添加物であるグルコン酸の効果のテスト結果を表４、並びに、図４、図５及び図６に各々示す。
Figure 0007580909000020
表４、図４、図５及び図６に示される結果のように、研磨組成物における化学添加物、すなわちグルコン酸の添加によって、グルコン酸を使用しなかった参考例よりも、異なるサイズのすべての酸化物トレンチフィーチャについて、酸化物トレンチディッシングが極めて顕著に低減され、異なるオーバー研磨時間に対するオーバー研磨安定性ウィンドウが改善された。
したがって、化学添加物としてグルコン酸を使用しなかった参考例の研磨結果との比較から、化学添加物を含むＣＭＰ組成物は、高いＴＥＯＳ及びＨＤＰフィルム除去速度を確保しつつも、ＳｉＮ除去速度を低下させ、ＴＥＯＳ：ＳｉＮフィルム選択性を増大させ、酸化物トレンチディッシングを極めて顕著に低減させるとともに、研磨パターンウエハの形状が改善される。
実施例２
実施例２において、表５に示されるようにして研磨組成物を作製した。化学添加物であるグルコン酸を異なる重量％にて用いた。組成物のｐＨはいずれも約５．３５であった。
種々のフィルム研磨除去速度及びＴＥＯＳ：ＳｉＮ選択率の結果を表５及び図７に示す。
Figure 0007580909000021
表５及び図７に示される結果のように、異なる濃度のグルコン酸を含むいずれの組成物についても、ＳｉＮ除去速度が安定して低下された。０．１重量％のグルコン酸を含む組成物を除くすべての組成物について、高いＴＥＯＳ及びＨＤＰフィルム除去速度が確保されつつ、化学添加物としてグルコン酸を使用しなかった参考例よりも極めて高いＴＥＯＳ：ＳｉＮフィルム選択率が得られた。０．１重量％のグルコン酸を含む組成物は、テストしたすべてのフィルムについて除去速度が低下し、酸化物：ＳｉＮ選択率が極めて低かった。
当該組成物を用いた酸化物トレンチディッシング速度についてもテストした。テスト結果を表６及び図８に示す。
Figure 0007580909000022
表６及び図８に示される結果のように、０．００５重量％のグルコン酸を添加すると、１００μｍ及び２００μｍに関して、酸化物トレンチディッシング速度が３２％超まで低下した。０．０１重量％又は０．０１重量％超のグルコン酸を添加すると、異なるサイズのすべての酸化物トレンチフィーチャについて、酸化物トレンチディッシング速度が少なくとも７０％超まで極めて効果的に低下した。
酸化物トレンチロス速度（A/sec）に関し、添加物としてグルコン酸を使用しなかった参考例の研磨結果と比較しつつ、研磨組成物において異なる濃度にて用いられた化学添加物、すなわちグルコン酸、の添加による効果を確認した。
テスト結果を表７及び図９に各々示す。
Figure 0007580909000023
表７及び図９に示される結果のように、０．００５重量％のグルコン酸を添加すると、酸化物トレンチロス速度が、１０００μｍに関して少なくとも１６％超まで、１００μｍ及び２００μｍに関して３８％まで低下した。０．０１重量％又は０．０１重量％超のグルコン酸を添加すると、異なるサイズのすべての酸化物トレンチフィーチャについて、酸化物トレンチロス速度が少なくとも８１％超まで極めて効果的に低下した。
オーバー研磨時間に対する酸化物トレンチディッシングに関し、添加物としてグルコン酸を使用しなかった参考例の研磨結果と比較しつつ、研磨組成物において異なる濃度にて用いられた化学添加物、すなわちグルコン酸、の添加による効果を確認した。
テスト結果を表８並びに図１０、図１１及び図１２に各々示す。
Figure 0007580909000024
表８、図１０、図１１及び図１２に示される結果のように、組成物に０．００２５重量％のグルコン酸を添加しただけで、酸化物トレンチディッシングが低下し、オーバー研磨安定性ウィンドウが改善された。確認した濃度範囲でグルコン酸濃度を増加させるにつれ、効果がより明確となった。
化学添加物としてグルコン酸を使用しなかった参考例の研磨結果との比較から、異なる濃度の化学添加物を含むＣＭＰ組成物であっても、高いＴＥＯＳ及びＨＤＰフィルム除去速度を確保しつつも、ＳｉＮ除去速度を低下させ、ＴＥＯＳ：ＳｉＮフィルム選択性を増大させ、酸化物トレンチディッシングを極めて顕著に低減させるとともに、研磨パターンウエハの形状が改善される。
実施例３
実施例３においては、０．０１重量％の濃度にて化学添加物としてグルコン酸を含ませるとともに、ｐＨ条件を変えたものをテストした。テストした組成物及びｐＨ条件を表９に示す。
表９及び図１３にフィルム除去速度及びＴＥＯＳ：ＳｉＮ選択率を示す。
Figure 0007580909000025
表９及び図１３に示される結果のように、化学添加物としてグルコン酸を使用しなかった研磨組成物と比較して、テストしたすべてのｐＨ条件において、ＳｉＮフィルム除去速度が少なくとも８２％超まで顕著に低下し、ＴＥＯＳ：ＳｉＮ選択率が少なくとも３００％超まで増大した。
様々なサイズの酸化物トレンチフィーチャに係るディッシング速度に関し、化学添加物として０．０１重量％のグルコン酸を用いた組成物について、ｐＨ条件の効果を確認した。結果を表１０及び図１４に示す。
Figure 0007580909000026
表１０及び図１４に示される結果のように、研磨組成物において化学添加物として０．０１重量％のグルコン酸を用いた場合、化学添加物としてグルコン酸を使用しなかった研磨組成物と比較して、テストしたすべてのｐＨ条件において、酸化物トレンチディッシング速度が顕著に低下した。
本発明に係るＳＴＩ ＣＭＰ研磨組成物は、酸性、中性又はアルカリ性を含む広いｐＨ範囲で使用できるといえる。
化学添加物として０．０１重量％のグルコン酸を用いた組成物のｐＨ条件について、様々なサイズの酸化物トレンチロス速度に対する効果を確認した。結果を表１１及び図１５に示す。
Figure 0007580909000027
表１１及び図１５に示される結果のように、研磨組成物において化学添加物として０．０１重量％のグルコン酸を用いた場合、化学添加物としてグルコン酸を使用しなかった研磨組成物と比較して、テストしたすべてのｐＨ条件において、酸化物トレンチロス速度が顕著に低下した。
オーバー研磨時間に対する酸化物トレンチディッシングに関し、添加物としてグルコン酸を使用しなかった参考例の研磨結果と比較しつつ、研磨組成物において０．０１％且つ異なるｐＨにて用いられた化学添加物、すなわちグルコン酸、による効果を確認した。テスト結果を表１２、図１６、図１７及び図１８に各々示す。
Figure 0007580909000028
表１２、図１６、図１７及び図１８に示される結果のように、化学添加物としてグルコン酸を０．０１重量％にて使用した場合、テストしたすべてのｐＨ条件において、異なるサイズのすべての酸化物トレンチフィーチャについて、化学添加物であるグルコン酸を使用しなかった参考例よりも、酸化物トレンチディッシングが顕著に低下し、オーバー研磨安定性ウィンドウが顕著に改善された。
実施例４
実施例４においては、グルコン酸、粘液酸又は酒石酸；セリア被覆シリカ複合体粒子を異なる組成にて用いた。化学添加物を使用しない参考例に係る研磨組成物も示した。すべての組成物において、０．０００１重量％から０．０５重量％の範囲のバイオサイドと、脱イオン水とを用いた。テストされる組成物はいずれも同じｐＨ５．３であった。
表１３に種々のフィルムについての除去速度を示す。
Figure 0007580909000029
添加剤を用いなかった参考例に係る研磨組成物によるＰＥＣＶＤＳｉＮフィルム除去速度と比較して、研磨剤としてのセリア被覆シリカとともに、グルコン酸、粘液酸又は酒石酸を０．０１重量％にて用いた場合、ＰＥＣＶＤ ＳｉＮフィルム除去速度が顕著に低下した。
この結果から、これら一つ又は二つのカルボン酸基及び二つ以上のヒドロキシル基を有する有機酸が、ＳｉＮ除去速度低下剤として極めて効果的であることが実証された。
研磨剤としてセリア被覆シリカ複合粒子を使用したＳＴＩ酸化物研磨組成物を用いて、研磨されたＴＥＯＳ及びＳｉＮウエハにおける総欠陥数の減少効果をテストした。
表１４に総欠陥数の比較結果を示す。
Figure 0007580909000030
表１４に示される結果のように、同じｐＨ条件、且つ、同じ化学添加物である０．０１重量％のグルコン酸の場合、セリア被覆シリカ複合粒子を研磨粒子として用いた研磨組成物は、研磨されたＴＥＯＳ及びＳｉＮフィルムの双方について、総欠陥数が顕著に低下した。
表１４に示される結果から、粘液酸又は酒石酸を用いた研磨組成物は、グルコン酸を用いた研磨組成物よりも、すべてのテストウエハについて、より総欠陥数が減少することも実証された。
実施例５
実施例５においては、同じｐＨ条件下で、化学添加物としてグルコン酸、粘液酸又は酒石酸を用いた研磨組成物について、化学添加物を使用しない参考例に係る研磨組成物と比べて、テストした。
表１５に、テストした組成物、ｐＨ条件、ＨＤＰフィルム除去速度、Ｐ２００トレンチロス速度及びＰ２００トレンチ／ブランケット比を示す。
Figure 0007580909000031
表１５に示される結果のように、同じｐＨ条件で、０．０１重量％と同じ濃度の化学添加物を用いた組成物は、化学添加物を用いなかった参考例に係る組成物と比較して、ＨＤＰフィルム除去速度が同程度であったものの、トレンチロス速度及びトレンチロス速度／ブランケットロス速度比が顕著に低下した。
オーバー研磨時間とトレンチディッシングとをテストした。表１６に結果を示す。
Figure 0007580909000032
表１６に示される結果のように、同じｐＨ条件で、０．０１重量％と同じ濃度の化学添加物を用いた組成物は、６０秒又は１２０秒のオーバー研磨時間が付与された場合に、トレンチディッシングがより顕著に低下した。
表１６に示される結果から、異なるオーバー研磨時間条件下でトレンチディッシングを減少させるにあたっては、研磨組成物における化学添加物として酒石酸よりも、粘液酸又はグルコン酸がより効果的な化学添加物であることが実証された。
実施例を含む上記本発明に係る形態は、本発明から作成され得る数多くの形態の例示である。プロセスに関して数多くのその他の構成を採用することができ、当該プロセスにて使用される材料についても本発明で具体的に開示されたもの以外の数多くの材料から選択することができるものと考えられる。

Claims (19)

  1. セリア被覆無機酸化物粒子であって、セリア被覆コロイダルシリカ、セリア被覆高純度コロイダルシリカ、セリア被覆アルミナ、セリア被覆チタニア、セリア被覆ジルコニア粒子、及びこれらの組み合わせからなる群より選択されるセリア被覆無機酸化物粒子（ただし、単一セリアコートシリカ粒子と、凝集セリアコートシリカ粒子とを含む複合粒子であって、１ｗｔ％未満の前記複合粒子が、５個以上の単一セリアコートシリカ粒子を含む凝集セリアコートシリカ粒子である複合粒子を除く）、前記セリア被覆無機酸化物粒子が、０．１重量％～５重量％の範囲である；
    少なくとも一つの有機カルボン酸基、少なくとも一つのカルボン酸塩の基、又は、少なくとも一つのカルボン酸エステル基と、少なくとも二つのヒドロキシル官能基とを同一分子内に有する化学添加物（ただし、ポリマーを除く）を０．００２５重量％超で０．１重量％未満；
    水溶性溶媒；及び
    任意に
    バイオサイド；
    ｐＨ調整剤；
    を含み、
    ｐＨが４～９であり；且つ
    前記化学添加物が以下の一般分子構造を有する、
    化学機械研磨組成物。
    ここで、ｎ及びｍは独立して２～１２から選択され；Ｒ１、Ｒ２及びＲ３は同一若しくは異なる原子又は同一若しくは異なる官能基であって、水素；アルキル；アルコキシ；少なくとも一つのヒドロキシル基を持つ有機基；置換された有機スルホン酸；置換された有機スルホン酸塩；置換された有機カルボン酸；置換された有機カルボン酸塩；有機カルボン酸エステル；有機アミン基；ナトリウムイオン及びカリウムイオンからなる群より選択される金属イオン；アンモニウムイオン；並びにこれらの組み合わせ、から独立して選択され；Ｒ１、Ｒ２及びＲ３のうち少なくとも二つは水素原子である。
  2. 前記水溶性溶媒が、脱イオン（ＤＩ）水、蒸留水、及びアルコール性有機溶媒からなる群より選択される、
    請求項１に記載の化学機械研磨組成物。
  3. 前記化学添加物が０．００２５重量％超で０．１重量％未満の範囲であり；
    前記組成物のｐＨが４．５～７．５である、
    請求項１に記載の化学機械研磨組成物。
  4. 前記化学添加物が、酒石酸、二つの酸基を持つ粘液酸、グルコン酸、グルコン酸ナトリウム塩、グルコン酸カリウム塩、グルコン酸アンモニウム塩、グルコン酸メチルエステル、及びこれらの組み合わせからなる群より選択される、
    請求項１に記載の化学機械研磨組成物。
  5. 前記化学添加物が、グルコン酸、グルコン酸メチルエステル、グルコン酸エチルエステル、及びこれらの組み合わせからなる群より選択される、
    請求項１に記載の化学機械研磨組成物。
  6. セリア被覆コロイダルシリカ粒子；
    グルコン酸、グルコン酸塩、グルコン酸アルキルエステル、及びこれらの組み合わせからなる群より選択される化学添加物；並びに
    水
    を含む、
    請求項１に記載の化学機械研磨組成物。
  7. ５－クロロ－２－メチル－４－イソチアゾリン－３－オン及び２－メチル－４－イソチアゾリン－３－オンである有効成分を含むバイオサイドを０．０００５重量％～０．０２５重量％；
    酸性ｐＨ条件用に、硝酸、塩酸、硫酸、リン酸、その他の無機若しくは有機酸、及びこれらの混合物からなる群より選択されるｐＨ調整剤、又は、アルカリ性ｐＨ条件用に、水酸化ナトリウム、水酸化カリウム、水酸化アンモニウム、水酸化テトラアルキルアンモニウム、有機第四級アンモニウム水酸化物、有機アミン類、及びこれらの組み合わせからなる群より選択されるｐＨ調整剤、を０．０１重量％～０．５重量％；
    のうちの少なくとも一つをさらに含む、
    請求項１に記載の化学機械研磨組成物。
  8. シリコン酸化物フィルムを備える表面を少なくとも一つ有する半導体基板を、化学機械研磨（ＣＭＰ）する方法であって、
    前記半導体基板を準備すること；
    研磨パッドを準備すること；
    セリア被覆無機酸化物粒子であって、セリア被覆コロイダルシリカ、セリア被覆高純度コロイダルシリカ、セリア被覆アルミナ、セリア被覆チタニア、セリア被覆ジルコニア粒子、及びこれらの組み合わせからなる群より選択されるセリア被覆無機酸化物粒子（ただし、単一セリアコートシリカ粒子と、凝集セリアコートシリカ粒子とを含む複合粒子であって、１ｗｔ％未満の前記複合粒子が、５個以上の単一セリアコートシリカ粒子を含む凝集セリアコートシリカ粒子である複合粒子を除く）、前記セリア被覆無機酸化物粒子が、０．１重量％～５重量％の範囲内である；
    少なくとも一つの有機カルボン酸基、少なくとも一つのカルボン酸塩の基、又は、少なくとも一つのカルボン酸エステル基と、少なくとも二つのヒドロキシル官能基とを同一分子内に有する化学添加物（ただし、ポリマーを除く）を０．００２５重量％超で０．１重量％未満；
    水溶性溶媒；及び、
    任意に
    バイオサイド；
    ｐＨ調整剤；
    を含み、
    ｐＨが４～９であり；且つ、
    前記化学添加物が以下の一般分子構造を有する、化学機械研磨（ＣＭＰ）組成物
    を準備すること
    （ここで、ｎ及びｍは独立して２～１２から選択され；Ｒ１、Ｒ２及びＲ３は同一若しくは異なる原子又は同一若しくは異なる官能基であって、水素；アルキル；アルコキシ；少なくとも一つのヒドロキシル基を持つ有機基；置換された有機スルホン酸；置換された有機スルホン酸塩；置換された有機カルボン酸；置換された有機カルボン酸塩；有機カルボン酸エステル；有機アミン基；ナトリウムイオン及びカリウムイオンからなる群より選択される金属イオン；アンモニウムイオン；並びにこれらの組み合わせ、から独立して選択され；Ｒ１、Ｒ２及びＲ３のうち少なくとも二つは水素原子である。）；
    前記半導体基板の表面を前記研磨パッド及び前記化学機械研磨組成物に接触させること；並びに
    二酸化ケイ素を含む前記少なくとも一つの表面を研磨すること；
    を備える方法。
  9. 前記水溶性溶媒が、脱イオン（ＤＩ）水、蒸留水及びアルコール性有機溶媒からなる群より選択されるものであり、
    前記シリコン酸化物フィルムが、化学気相蒸着（ＣＶＤ）、プラズマＣＶＤ（ＰＥＣＶＤ）、高密度蒸着ＣＶＤ（ＨＤＰ）、又は、スピンオンシリコン酸化物フィルムからなる群より選択される、
    請求項８に記載の方法。
  10. 前記化学添加物が０．００２５重量％超で０．１重量％未満の範囲内であり、前記組成物のｐＨが４．５～７．５である、
    請求項８に記載の方法。
  11. 前記化学添加物が、酒石酸、二つの酸基を持つ粘液酸、グルコン酸、グルコン酸ナトリウム塩、グルコン酸カリウム塩、グルコン酸アンモニウム塩、グルコン酸メチルエステル、及びこれらの組み合わせからなる群より選択される、
    請求項８に記載の方法。
  12. 前記組成物が、セリア被覆コロイダルシリカ粒子；グルコン酸、グルコン酸塩、グルコン酸アルキルエステル、及びこれらの組み合わせからなる群より選択される前記化学添加物を０．００２５重量％超で０．１重量％未満；及び水を含む、
    請求項８に記載の方法。
  13. 前記半導体基板が、さらにシリコン窒化物表面を有し；
    シリコン酸化物：シリコン窒化物の除去選択性が２５よりも大きい、
    請求項８に記載の方法。
  14. シリコン酸化物フィルムを備える少なくとも一つの表面を有する半導体基板を、化学機械研磨（ＣＭＰ）するシステムであって、
    ａ．前記半導体基板；
    ｂ．化学機械研磨（ＣＭＰ）組成物であって
    １）セリア被覆無機酸化物粒子であって、セリア被覆コロイダルシリカ、セリア被覆高純度コロイダルシリカ、セリア被覆アルミナ、セリア被覆チタニア、セリア被覆ジルコニア粒子、及びこれらの組み合わせからなる群より選択されるセリア被覆無機酸化物粒子（ただし、単一セリアコートシリカ粒子と、凝集セリアコートシリカ粒子とを含む複合粒子であって、１ｗｔ％未満の前記複合粒子が、５個以上の単一セリアコートシリカ粒子を含む凝集セリアコートシリカ粒子である複合粒子を除く）、前記セリア被覆無機酸化物粒子が、０．１重量％～５重量％の範囲内である；
    ２）少なくとも一つの有機カルボン酸基、少なくとも一つのカルボン酸塩の基、又は、少なくとも一つのカルボン酸エステル基と、少なくとも二つのヒドロキシル官能基と、を同一分子内に有する化学添加物（ただし、ポリマーを除く）を０．００２５重量％超で０．１重量％未満；
    ３）水溶性溶媒；及び
    ４）任意に
    ５）バイオサイド；
    ６）ｐＨ調整剤；
    を含み、
    ｐＨが４～９であり、且つ
    前記化学添加物が以下の一般分子構造を有する
    化学機械研磨組成物
    （ここで、ｎ及びｍは独立して２～１２から選択されるものであり；Ｒ１、Ｒ２及びＲ３は同一若しくは異なる原子又は同一若しくは異なる官能基であって、水素；アルキル；アルコキシ；少なくとも一つのヒドロキシル基を持つ有機基；置換された有機スルホン酸；置換された有機スルホン酸塩；置換された有機カルボン酸；置換された有機カルボン酸塩；有機カルボン酸エステル；有機アミン基；ナトリウムイオン及びカリウムイオンからなる群より選択される金属イオン；アンモニウムイオン；並びにこれらの組み合わせ、から独立して選択されるものであり；Ｒ１、Ｒ２及びＲ３のうち少なくとも二つは水素原子である。）；
    ｃ．研磨パッド；
    を備え、
    前記シリコン酸化物フィルムを備える前記少なくとも一つの表面が、前記研磨パッド及び前記化学機械研磨組成物に接触される、
    システム。
  15. 前記水溶性溶媒が、脱イオン（ＤＩ）水、蒸留水及びアルコール性有機溶媒からなる群より選択されるものであり、
    前記シリコン酸化物フィルムが、化学気相蒸着（ＣＶＤ）、プラズマＣＶＤ（ＰＥＣＶＤ）、高密度蒸着ＣＶＤ（ＨＤＰ）、又は、スピンオンシリコン酸化物フィルムからなる群より選択される、
    請求項１４に記載のシステム。
  16. 前記化学添加物が０．００２５重量％超で０．１重量％未満の範囲内であり、前記組成物のｐＨが４．５～７．５である、
    請求項１４に記載のシステム。
  17. 前記化学添加物が、酒石酸、二つの酸基を持つ粘液酸、グルコン酸、グルコン酸ナトリウム塩、グルコン酸カリウム塩、グルコン酸アンモニウム塩、グルコン酸メチルエステル、及びこれらの組み合わせからなる群より選択される、
    請求項１４に記載のシステム。
  18. 前記組成物が、セリア被覆コロイダルシリカ粒子；グルコン酸、グルコン酸塩、グルコン酸アルキルエステル、及びこれらの組み合わせからなる群より選択される前記化学添加物を０．００２５重量％超で０．１重量％未満；及び水を含む、
    請求項１４に記載のシステム。
  19. 前記半導体基板が、さらにシリコン窒化物表面を有し；
    シリコン酸化物：シリコン窒化物の除去選択性が２５よりも大きい、
    請求項１４に記載のシステム。
JP2019175002A 2018-09-26 2019-09-26 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法 Active JP7580909B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2023077837A JP2023104945A (ja) 2018-09-26 2023-05-10 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US201862736963P 2018-09-26 2018-09-26
US62/736,963 2018-09-26
US16/577,358 US20200095502A1 (en) 2018-09-26 2019-09-20 High Oxide VS Nitride Selectivity, Low And Uniform Oxide Trench Dishing In Shallow Trench Isolation(STI) Chemical Mechanical Planarization Polishing(CMP)
US16/577,358 2019-09-20

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2023077837A Division JP2023104945A (ja) 2018-09-26 2023-05-10 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法

Publications (2)

Publication Number Publication Date
JP2020065051A JP2020065051A (ja) 2020-04-23
JP7580909B2 true JP7580909B2 (ja) 2024-11-12

Family

ID=68072166

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2019175002A Active JP7580909B2 (ja) 2018-09-26 2019-09-26 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法
JP2023077837A Withdrawn JP2023104945A (ja) 2018-09-26 2023-05-10 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2023077837A Withdrawn JP2023104945A (ja) 2018-09-26 2023-05-10 シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法

Country Status (7)

Country Link
US (1) US20200095502A1 (ja)
EP (1) EP3628713B1 (ja)
JP (2) JP7580909B2 (ja)
KR (1) KR102327457B1 (ja)
CN (1) CN110951399A (ja)
SG (2) SG10201908924YA (ja)
TW (1) TWI744696B (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN120752317A (zh) * 2023-02-17 2025-10-03 弗萨姆材料美国有限责任公司 用于浅沟槽隔离的化学机械平面化
EP4574912A1 (en) * 2023-12-22 2025-06-25 Coöperatie Koninklijke Cosun U.A. Modified oxide particles

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20020025762A1 (en) 2000-02-16 2002-02-28 Qiuliang Luo Biocides for polishing slurries
JP2012009867A (ja) 2010-06-24 2012-01-12 Rohm & Haas Electronic Materials Cmp Holdings Inc ポリマーバリヤ除去研磨スラリー
JP2015035517A (ja) 2013-08-09 2015-02-19 コニカミノルタ株式会社 Ｃｍｐ用研磨液
JP2017071753A (ja) 2015-06-05 2017-04-13 エア プロダクツ アンド ケミカルズ インコーポレイテッドＡｉｒ Ｐｒｏｄｕｃｔｓ Ａｎｄ Ｃｈｅｍｉｃａｌｓ Ｉｎｃｏｒｐｏｒａｔｅｄ セリア被覆シリカ研磨剤を使用したバリア化学機械平坦化スラリー
JP2017105980A (ja) 2015-09-25 2017-06-15 エア プロダクツ アンド ケミカルズ インコーポレイテッドＡｉｒ Ｐｒｏｄｕｃｔｓ Ａｎｄ Ｃｈｅｍｉｃａｌｓ Ｉｎｃｏｒｐｏｒａｔｅｄ ストップ‐オンシリコンコーティング層添加剤
JP2017190450A (ja) 2016-03-31 2017-10-19 バーサム マテリアルズ ユーエス，リミティド ライアビリティ カンパニー 複合粒子、その精製方法及び使用

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5738800A (en) 1996-09-27 1998-04-14 Rodel, Inc. Composition and method for polishing a composite of silica and silicon nitride
US5876490A (en) * 1996-12-09 1999-03-02 International Business Machines Corporatin Polish process and slurry for planarization
TW420716B (en) * 1996-12-09 2001-02-01 Ibm Polish process and slurry for planarization
US6964923B1 (en) 2000-05-24 2005-11-15 International Business Machines Corporation Selective polishing with slurries containing polyelectrolytes
DE10204471C1 (de) * 2002-02-05 2003-07-03 Degussa Wässerige Dispersion enthaltend mit Ceroxid umhülltes Siliciumdioxidpulver, Verfahren zu deren Herstellung und Verwendung
US6616514B1 (en) 2002-06-03 2003-09-09 Ferro Corporation High selectivity CMP slurry
US7368388B2 (en) * 2005-04-15 2008-05-06 Small Robert J Cerium oxide abrasives for chemical mechanical polishing
WO2006115393A1 (en) * 2005-04-28 2006-11-02 Techno Semichem Co., Ltd. Auto-stopping abrasive composition for polishing high step height oxide layer
US20080171441A1 (en) * 2005-06-28 2008-07-17 Asahi Glass Co., Ltd. Polishing compound and method for producing semiconductor integrated circuit device
EP1994112B1 (en) 2006-01-25 2018-09-19 LG Chem, Ltd. Cmp slurry and method for polishing semiconductor wafer using the same
US7585340B2 (en) * 2006-04-27 2009-09-08 Cabot Microelectronics Corporation Polishing composition containing polyether amine
JP2012109287A (ja) * 2009-03-13 2012-06-07 Asahi Glass Co Ltd 半導体用研磨剤、その製造方法及び研磨方法
KR101760529B1 (ko) * 2009-06-05 2017-07-21 바스프 에스이 화학 기계적 평탄화(ＣＭＰ)를 위한 ＣｅＯ２ 나노입자 코팅된 라스베리형 금속 산화물 나노구조체
SG176255A1 (en) * 2009-08-19 2012-01-30 Hitachi Chemical Co Ltd Polishing solution for cmp and polishing method
US20130171824A1 (en) * 2010-09-08 2013-07-04 Basf Se Process for chemically mechanically polishing substrates containing silicon oxide dielectric films and polysilicon and/or silicon nitride films
CN103189457B (zh) * 2010-09-08 2015-12-09 巴斯夫欧洲公司 用于化学机械抛光电子、机械和光学器件用基底材料的含水抛光组合物和方法
US20130045599A1 (en) * 2011-08-15 2013-02-21 Rohm and Electronic Materials CMP Holdings, Inc. Method for chemical mechanical polishing copper
JP5881394B2 (ja) 2011-12-06 2016-03-09 日揮触媒化成株式会社 シリカ系複合粒子およびその製造方法
JP5787745B2 (ja) 2011-12-26 2015-09-30 日揮触媒化成株式会社 シリカ系複合粒子の製造方法
US8859428B2 (en) * 2012-10-19 2014-10-14 Air Products And Chemicals, Inc. Chemical mechanical polishing (CMP) composition for shallow trench isolation (STI) applications and methods of making thereof
EP2826827B1 (en) * 2013-07-18 2019-06-12 Basf Se CMP composition comprising abrasive particles containing ceria
JP2015169967A (ja) 2014-03-04 2015-09-28 株式会社リコー 情報処理システム、情報処理方法およびプログラム
JP6283939B2 (ja) 2014-03-25 2018-02-28 株式会社富士通ゼネラル 天井埋込型空気調和機
KR102090984B1 (ko) 2015-03-31 2020-03-19 니끼 쇼꾸바이 카세이 가부시키가이샤 실리카계 복합 미립자 분산액, 그의 제조 방법 및 실리카계 복합 미립자 분산액을 포함하는 연마용 슬러리
JP6720791B2 (ja) * 2016-09-13 2020-07-08 Ａｇｃ株式会社 研磨剤と研磨方法、および研磨用添加液

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20020025762A1 (en) 2000-02-16 2002-02-28 Qiuliang Luo Biocides for polishing slurries
JP2012009867A (ja) 2010-06-24 2012-01-12 Rohm & Haas Electronic Materials Cmp Holdings Inc ポリマーバリヤ除去研磨スラリー
JP2015035517A (ja) 2013-08-09 2015-02-19 コニカミノルタ株式会社 Ｃｍｐ用研磨液
JP2017071753A (ja) 2015-06-05 2017-04-13 エア プロダクツ アンド ケミカルズ インコーポレイテッドＡｉｒ Ｐｒｏｄｕｃｔｓ Ａｎｄ Ｃｈｅｍｉｃａｌｓ Ｉｎｃｏｒｐｏｒａｔｅｄ セリア被覆シリカ研磨剤を使用したバリア化学機械平坦化スラリー
JP2017105980A (ja) 2015-09-25 2017-06-15 エア プロダクツ アンド ケミカルズ インコーポレイテッドＡｉｒ Ｐｒｏｄｕｃｔｓ Ａｎｄ Ｃｈｅｍｉｃａｌｓ Ｉｎｃｏｒｐｏｒａｔｅｄ ストップ‐オンシリコンコーティング層添加剤
JP2017190450A (ja) 2016-03-31 2017-10-19 バーサム マテリアルズ ユーエス，リミティド ライアビリティ カンパニー 複合粒子、その精製方法及び使用

Also Published As

Publication number Publication date
JP2020065051A (ja) 2020-04-23
KR20200035365A (ko) 2020-04-03
TW202014486A (zh) 2020-04-16
TWI744696B (zh) 2021-11-01
SG10201911058VA (en) 2020-04-29
CN110951399A (zh) 2020-04-03
JP2023104945A (ja) 2023-07-28
EP3628713B1 (en) 2022-01-12
EP3628713A1 (en) 2020-04-01
KR102327457B1 (ko) 2021-11-17
SG10201908924YA (en) 2020-04-29
US20200095502A1 (en) 2020-03-26

Similar Documents

Publication Publication Date Title
EP3608379B1 (en) Oxide chemical mechanical planarization (cmp) polishing compositions
JP7121696B2 (ja) 低酸化物トレンチディッシング化学機械研磨
JP7557532B2 (ja) 高い酸化物除去速度を有するシャロートレンチアイソレーション化学的機械平坦化組成物
JP2023104945A (ja) シャロートレンチアイソレーション（ｓｔｉ）の化学機械平坦化研磨（ｃｍｐ）において酸化物／窒化物選択性を高め、酸化物トレンチのディッシングを低く均一化する方法
KR102382368B1 (ko) 저농도의 연마재 및 화학 첨가제의 조합을 사용한 얕은 트렌치 격리(sti) 화학적 기계적 평탄화(cmp) 연마
JP2020002357A (ja) 低酸化物トレンチディッシング化学機械研磨
JP7050738B2 (ja) シャロートレンチ分離（ＳＴＩ）プロセスのためのＳｉＮ除去速度の抑制及び酸化物トレンチディッシングの低減
KR102405491B1 (ko) 산화물 트렌치 디싱이 낮은 화학적 기계적 연마
TWI767355B (zh) 高氧化物移除速率的淺溝隔離化學機械平坦化組合物、系統及方法
CN115698207B (zh) 用于浅槽隔离应用的低凹陷氧化物cmp抛光组合物及其制备方法
JP2024536365A (ja) シャロートレンチアイソレーションのための化学機械平坦化研磨
JP7667785B2 (ja) 低酸化物トレンチディッシングシャロートレンチアイソレーション化学的機械平坦化研磨
CN114787304B (zh) 低氧化物沟槽凹陷的浅沟槽隔离化学机械平面化抛光
KR102939957B1 (ko) 산화물 트렌치 디싱이 낮은 얕은 트렌치 절연 화학 기계적 평탄화 연마
CN111500197B (zh) 具有可调节的氧化硅和氮化硅去除速率的浅沟槽隔离化学机械平面化抛光
JP2025040403A (ja) モリブデン化学的機械研磨化合物およびその使用方法

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20200121

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20200121

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20210226

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20210302

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20210601

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20210901

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220301

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20220531

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220830

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20230110

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20230510

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20230517

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20230707

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240607

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20241030

R150 Certificate of patent or registration of utility model

Ref document number: 7580909

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
