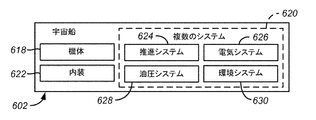

(イントロダクション)
ここで、
かつ
更にここで、
条項1
第1の熱膨張率(CTE)を有する第1の構造体であって、前記第1のCTEが前記第1の構造体の全体の体積を通して実質的に一様である、第1の構造体、並びに
第1の繊維プライ及び第2の繊維プライを備えた複合材料から形成された第2の構造体であって、
前記第1の繊維プライ及び前記第2の繊維プライが重なり領域、移行領域、及び基準領域を通して連続的に延伸し、
前記重なり領域は前記第1の構造体と接触し、
前記基準領域は前記第1の構造体から離れて位置決めされ、
前記移行領域は前記重なり領域と前記基準領域とを相互接続し、かつ
前記第1の繊維プライ内の前記重なり領域内の第1の繊維角度は、前記第1の繊維プライ内の前記基準領域内の第2の繊維角度と異なり、それによって、
前記第2の構造体の前記重なり領域は、前記第1のCTEと実質的に一致する第2のCTEを有し、かつ
前記第2の構造体の前記基準領域は、前記第2のCTE及び前記第1のCTEと実質的に異なる第3のCTEを有する、第2の構造体を備える、アセンブリ。
条項2
前記第1の繊維プライは、前記移行領域を通るファイバーステアリングを有する、条項1に記載のアセンブリ。
条項3
前記移行領域を通る前記ファイバーステアリングは、線形な角度変化、一定のステアリング半径、又はスプライン表現のうちの1つを利用する、条項2に記載のアセンブリ。
条項4
前記第2の構造体の前記第2のCTEは、円周方向及び軸方向を含んだ2つの直交する方向において異なる、条項1に記載のアセンブリ。
条項5
前記第1の構造体は金属を含む、条項1に記載のアセンブリ。
条項6
前記第2の繊維プライは、前記重なり領域内の第3の繊維角度及び前記基準領域内の第4の繊維角度を有し、前記第3の繊維角度は前記第4の繊維角度と異なる、条項1に記載のアセンブリ。
条項7
前記重なり領域内の前記第1の繊維プライ内の前記第1の繊維角度の絶対値は、前記重なり領域内の前記第2の繊維プライ内の前記第3の繊維角度の絶対値と異なる、条項6に記載のアセンブリ。
条項8
前記第2の繊維プライは、前記重なり領域及び前記基準領域内で同じ繊維角度を有する、条項1に記載のアセンブリ。
条項9
第3の繊維プライ及び第4の繊維プライを更に備える、条項1に記載のアセンブリ。
条項10
前記第1の繊維角度は、前記第2の構造体に関連するポアソン比の値と、前記第2のCTEの前記第1のCTEとの一致とをバランスさせるように選択される、条項1に記載のアセンブリ。
条項11
複合材構造体を設計するための方法であって、前記方法は、
接触構造体のCTEを有する接触構造体との接続のために、重なり領域のCTEを有する第1の複合材内の第1の積層板のレイアップを決定すること、
設定された特性を有する第2の積層板のレイアップを決定すること、
前記第1の積層板のレイアップ内の第1の繊維プライ内の重なり領域及び基準領域における繊維角度を決定すること、
ポアソン比の値をバランスさせるために、CTEのミスマッチを許容するように、前記重なり領域における繊維角度を調整すること、及び
ファイバーステアリングを使用して前記第1の積層板のレイアップを実施することを含む、方法。
条項12
前記第1の繊維プライは、移行領域を通るファイバーステアリングを有する、条項11に記載の方法。
条項13
前記移行領域を通る前記ファイバーステアリングは、線形な角度変化、一定のステアリング半径、又はスプライン表現のうちの1つを利用する、条項12に記載の方法。
条項14
前記接触構造体のCTEは、円周方向における前記重なり領域のCTEに対応する、条項11に記載の方法。
条項15
前記接触構造体は金属を含む、条項11に記載の方法。
条項16
第2の繊維プライは、前記重なり領域及び前記基準領域において異なる繊維角度を有する、条項11に記載の方法。
条項17
前記第1の繊維プライ内の前記繊維角度の絶対値は、前記第2の繊維プライ内の繊維角度と異なる、条項16に記載の方法。
条項18
前記第2の繊維プライは、前記重なり領域及び前記基準領域内で一様な繊維角度を有する、条項11に記載の方法。
条項19
第3の繊維プライ及び第4の繊維プライを更に備える、条項11に記載の方法。
条項20
前記第1のプライ及び前記第2のプライ内の前記繊維角度は、前記複合材に関連するポアソン比の値と、前記重なり領域のCTEの前記接触構造体のCTEとの一致とをバランスさせるように選択される、条項11に記載のアセンブリ。
Claims (15)
- 第1の熱膨張率(CTE)を有する第1の構造体であって、前記第1のCTEが前記第1の構造体の全体の体積を通して実質的に一様である、第1の構造体、並びに
第1の繊維プライ及び第2の繊維プライを備えた複合材料から形成された第2の構造体であって、
前記第1の繊維プライ及び前記第2の繊維プライが前記第2の構造体の重なり領域、移行領域、及び基準領域を通して連続的に延伸し、
前記重なり領域において、前記第2の構造体の一部は前記第1の構造体と接触し、
前記基準領域において、前記第2の構造体は、前記第1の構造体と接触しないように前記第1の構造体から離れて位置決めされ、
前記移行領域は前記重なり領域と前記基準領域とを相互接続し、かつ
前記第1の繊維プライ内の前記重なり領域内の第1の繊維角度は、前記第1の繊維プライ内の前記基準領域内の第2の繊維角度と異なり、それによって、
前記第2の構造体の前記重なり領域は、前記第1のCTEと実質的に一致する第2のCTEを有し、かつ
前記第2の構造体の前記基準領域は、前記第2のCTE及び前記第1のCTEと実質的に異なる第3のCTEを有する、第2の構造体を備える、アセンブリ。 - 前記第1の繊維プライは、前記移行領域を通るファイバーステアリングを有し、前記移行領域を通る前記ファイバーステアリングは、線形な角度変化、一定のステアリング半径、又はスプライン関数表現のうちの1つを利用する、請求項1に記載のアセンブリ。
- 前記第2の構造体の前記第2のCTEは、2つの直交する方向において異なり、前記2つの直交する方向は、円周方向及び軸方向を含む、請求項1又は2に記載のアセンブリ。
- 前記第1の構造体は金属を含む、請求項1から3のいずれか一項に記載のアセンブリ。
- 前記第2の繊維プライは、前記重なり領域内の第3の繊維角度及び前記基準領域内の第4の繊維角度を有し、前記第3の繊維角度は前記第4の繊維角度と異なり、前記重なり領域内の前記第1の繊維プライ内の前記第1の繊維角度の絶対値は、前記重なり領域内の前記第2の繊維プライ内の前記第3の繊維角度の絶対値と異なる、請求項1から4のいずれか一項に記載のアセンブリ。
- 前記第2の繊維プライは、前記重なり領域及び前記基準領域内で同じ繊維角度を有する、請求項1から4のいずれか一項に記載のアセンブリ。
- 第3の繊維プライ及び第4の繊維プライを更に備える、請求項1から6のいずれか一項に記載のアセンブリ。
- 前記第1の繊維角度は、前記第2の構造体に関連するポアソン比の値と、前記第2のCTEの前記第1のCTEとの一致とをバランスさせるように選択される、請求項1から7のいずれか一項に記載のアセンブリ。
- 複合材構造体を設計するための方法であって、前記方法は、
接触構造体であるCTEを含む接触構造体との接続のために、重なり領域のCTEを有する第1の複合材内の第1の積層板のレイアップを決定すること、
設定された特性を有する第2の積層板のレイアップを決定すること、
前記第1の積層板のレイアップ内の第1の繊維プライ内の重なり領域及び基準領域における繊維角度を決定することであって、前記基準領域において、前記第1の複合材は前記接触構造体と接触しない、決定すること、
ポアソン比の値をバランスさせるために、CTEのミスマッチを許容するように、前記重なり領域における繊維角度を調整すること、及び
ファイバーステアリングを使用して前記第1の積層板のレイアップを実施することを含む、方法。 - 前記第1の繊維プライは、移行領域を通るファイバーステアリングを有し、前記移行領域を通る前記ファイバーステアリングは、線形な角度変化、一定のステアリング半径、又はスプライン関数表現のうちの1つを利用する、請求項9に記載の方法。
- 前記接触構造体のCTEは、円周方向における前記重なり領域のCTEに対応する、請求項9又は10に記載の方法。
- 前記接触構造体は金属を含む、請求項9から11のいずれか一項に記載の方法。
- 前記第1の積層板のレイアップ内の第2の繊維プライは、前記重なり領域及び前記基準領域において異なる繊維角度を有し、前記第1の繊維プライ内の前記繊維角度の絶対値は、前記第2の繊維プライ内の前記繊維角度とは異なる、請求項9から12のいずれか一項に記載の方法。
- 前記第1の積層板のレイアップ内に第3の繊維プライ及び第4の繊維プライを更に備え、前記第2の繊維プライは、前記重なり領域及び前記基準領域内で一様な繊維角度を有する、請求項9から12のいずれか一項に記載の方法。
- 前記第1の繊維プライ及び前記第2の繊維プライ内の前記繊維角度は、前記複合材に関連するポアソン比の値と、前記重なり領域のCTEの前記接触構造体のCTEとの一致とをバランスさせるように選択される、請求項13又は14に記載の方法。
Applications Claiming Priority (2)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
US14/520,195 | 2014-10-21 | ||
US14/520,195 US9738054B2 (en) | 2014-10-21 | 2014-10-21 | Tailored coefficient of thermal expansion of composite laminates using fiber steering |
Publications (3)
Publication Number | Publication Date |
---|---|
JP2016153216A JP2016153216A (ja) | 2016-08-25 |
JP2016153216A5 JP2016153216A5 (ja) | 2018-11-29 |
JP6709032B2 true JP6709032B2 (ja) | 2020-06-10 |
Family
ID=54557218
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2015201875A Active JP6709032B2 (ja) | 2014-10-21 | 2015-10-13 | ファイバーステアリングを使用した複合材積層板の適合された熱膨張率 |
Country Status (4)
Country | Link |
---|---|
US (2) | US9738054B2 (ja) |
EP (1) | EP3012099A1 (ja) |
JP (1) | JP6709032B2 (ja) |
CN (1) | CN105522326B (ja) |
Families Citing this family (4)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US9738054B2 (en) | 2014-10-21 | 2017-08-22 | The Boeing Company | Tailored coefficient of thermal expansion of composite laminates using fiber steering |
US10549491B2 (en) | 2017-09-06 | 2020-02-04 | The Boeing Company | System and method for edge length differential measurement for fiber steering in automated fiber placement |
US11207801B2 (en) * | 2019-09-06 | 2021-12-28 | Eagle Technology | Systems and methods for making and/or using composite tube structures formed of hybrid laminates |
US11400687B2 (en) * | 2020-03-19 | 2022-08-02 | Eagle Technology, Llc | CTE-matched hybrid tube laminate doubler |
Family Cites Families (9)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JPH1016072A (ja) * | 1996-06-26 | 1998-01-20 | Japan Steel Works Ltd:The | 複合材料の製造方法 |
US6180241B1 (en) * | 1998-08-18 | 2001-01-30 | Lucent Technologies Inc. | Arrangement for reducing bending stress in an electronics package |
JP4041672B2 (ja) * | 1999-07-23 | 2008-01-30 | アメリカン スーパーコンダクター コーポレイション | 接合高温超伝導性被覆テープ |
AUPS112202A0 (en) * | 2002-03-14 | 2002-04-18 | Commonwealth Scientific And Industrial Research Organisation | Semiconductor manufacture |
ES2282616T3 (es) * | 2003-03-06 | 2007-10-16 | Vestas Wind Systems A/S | Conexion entre materiales compuestos con propiedades con compatibles y procedimiento de preparacion. |
CN1914024B (zh) * | 2004-01-26 | 2011-06-29 | 沙伯基础创新塑料知识产权有限公司 | 结构增强的树脂制品及其制备方法 |
US20080160274A1 (en) | 2006-12-31 | 2008-07-03 | Chi Hung Dang | Coefficient of thermal expansion adaptor |
US8756037B2 (en) | 2011-06-20 | 2014-06-17 | The Boeing Company | Curved fiber paths for composite laminates |
US9738054B2 (en) | 2014-10-21 | 2017-08-22 | The Boeing Company | Tailored coefficient of thermal expansion of composite laminates using fiber steering |
-
2014
- 2014-10-21 US US14/520,195 patent/US9738054B2/en active Active
-
2015
- 2015-10-13 JP JP2015201875A patent/JP6709032B2/ja active Active
- 2015-10-16 EP EP15190152.7A patent/EP3012099A1/en not_active Withdrawn
- 2015-10-20 CN CN201510684115.1A patent/CN105522326B/zh active Active
-
2017
- 2017-06-21 US US15/628,970 patent/US10343370B2/en active Active
Also Published As
Publication number | Publication date |
---|---|
US10343370B2 (en) | 2019-07-09 |
US20160107413A1 (en) | 2016-04-21 |
US9738054B2 (en) | 2017-08-22 |
EP3012099A1 (en) | 2016-04-27 |
JP2016153216A (ja) | 2016-08-25 |
CN105522326B (zh) | 2020-09-01 |
CN105522326A (zh) | 2016-04-27 |
US20170282492A1 (en) | 2017-10-05 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP6709032B2 (ja) | ファイバーステアリングを使用した複合材積層板の適合された熱膨張率 | |
US20110064908A1 (en) | Method of molding complex composite parts using pre-plied multi-directional continuous fiber laminate | |
EP2899013B1 (en) | Bonded tab and tooling device and method for its manufacture | |
US8617694B1 (en) | Discretely tailored multi-zone bondline for fail-safe structural repair | |
Geng et al. | Winding angle optimization of filament-wound cylindrical vessel under internal pressure | |
JP6542021B2 (ja) | ファブリックで被覆された一方向のヌードル | |
BR102019016508A2 (pt) | Método para fabricação de um conector compósito, conector compósito, e, sistema de conexão | |
Erfanian-Naziftoosi et al. | Composite wave springs: Theory and design | |
JP6585212B2 (ja) | 一致した導電率を有するボンドラインを有する複合構造 | |
US9475256B2 (en) | Composite filler | |
US7897249B2 (en) | Composite material structure with interlayer electrical conductance | |
US11117359B2 (en) | Gradient curing of composite laminate parts | |
Povolo et al. | Design and manufacture of hybrid aluminum/composite co-cured tubes with viscoelastic interface layer | |
Kim et al. | Effects of shallow biangle, thin-ply laminates on structural performance of composite wings | |
US10717109B2 (en) | Nanotube enhancement of interlaminar performance for a composite component | |
JP6038057B2 (ja) | スパイラル積層構造の円錐及び製造方法 | |
CN112182800B (zh) | 一种树脂基复合材料的圆柱形机匣铺层设计方法 | |
JP2015057340A (ja) | 一体の貨物支柱およびc−スプライスを有する炭素繊維強化高分子貨物ビーム | |
US10125617B2 (en) | Composite structure and a method of fabricating the same | |
Liu et al. | Analytical model for the winding process-induced residual stresses of the multilayered filament wound cylindrical composite parts | |
Vannucci et al. | Design problems of anisotropic structures: some recent results | |
Jain et al. | Study of the spring-in phenomenon | |
Qin et al. | Strength and damage analysis of composite tube with metal lining | |
Deepakkalyan et al. | Comparative analysis on tensile strength of hybrid chromium alloy and synthetic hybrid epoxy composite | |
De Luca et al. | Nimerical simulation of composite parts thermo-elastic spring-in. a new finite element formulation and applications |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20181015 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20181016 |
|
A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20190927 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20191008 |
|
A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20200108 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20200110 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20200422 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20200522 |
|
R150 | Certificate of patent or registration of utility model |
Ref document number: 6709032 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
