JP6497461B1 - リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 - Google Patents
リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 Download PDFInfo
- Publication number
- JP6497461B1 JP6497461B1 JP2018066577A JP2018066577A JP6497461B1 JP 6497461 B1 JP6497461 B1 JP 6497461B1 JP 2018066577 A JP2018066577 A JP 2018066577A JP 2018066577 A JP2018066577 A JP 2018066577A JP 6497461 B1 JP6497461 B1 JP 6497461B1
- Authority
- JP
- Japan
- Prior art keywords
- electrode
- lithium ion
- ion secondary
- secondary battery
- active material
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000007772 electrode material Substances 0.000 title claims abstract description 560
- HBBGRARXTFLTSG-UHFFFAOYSA-N Lithium ion Chemical compound [Li+] HBBGRARXTFLTSG-UHFFFAOYSA-N 0.000 title claims abstract description 371
- 229910001416 lithium ion Inorganic materials 0.000 title claims abstract description 371
- 239000008187 granular material Substances 0.000 title claims description 84
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims abstract description 26
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 claims abstract description 24
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims abstract description 23
- 125000000020 sulfo group Chemical group O=S(=O)([*])O[H] 0.000 claims abstract description 23
- 238000005011 time of flight secondary ion mass spectroscopy Methods 0.000 claims abstract description 8
- 238000002042 time-of-flight secondary ion mass spectrometry Methods 0.000 claims abstract description 8
- 239000000203 mixture Substances 0.000 claims description 117
- 229910021293 PO 4 Inorganic materials 0.000 claims description 78
- 150000001875 compounds Chemical class 0.000 claims description 77
- 239000011248 coating agent Substances 0.000 claims description 16
- 238000000576 coating method Methods 0.000 claims description 16
- 239000007774 positive electrode material Substances 0.000 claims description 15
- 229910052742 iron Inorganic materials 0.000 claims description 11
- 229910052748 manganese Inorganic materials 0.000 claims description 11
- 229910052761 rare earth metal Inorganic materials 0.000 claims description 11
- 239000011255 nonaqueous electrolyte Substances 0.000 claims description 10
- 229910052782 aluminium Inorganic materials 0.000 claims description 9
- 229910052788 barium Inorganic materials 0.000 claims description 7
- 229910052796 boron Inorganic materials 0.000 claims description 7
- 229910052791 calcium Inorganic materials 0.000 claims description 7
- 229910052749 magnesium Inorganic materials 0.000 claims description 7
- 229910052710 silicon Inorganic materials 0.000 claims description 7
- 229910052712 strontium Inorganic materials 0.000 claims description 7
- 229910052719 titanium Inorganic materials 0.000 claims description 7
- 229910052727 yttrium Inorganic materials 0.000 claims description 7
- 229910052725 zinc Inorganic materials 0.000 claims description 7
- 229910052733 gallium Inorganic materials 0.000 claims description 6
- 229910052732 germanium Inorganic materials 0.000 claims description 6
- 229910052738 indium Inorganic materials 0.000 claims description 6
- 229910052706 scandium Inorganic materials 0.000 claims description 6
- 238000005469 granulation Methods 0.000 claims description 2
- 230000003179 granulation Effects 0.000 claims description 2
- 239000011149 active material Substances 0.000 abstract description 2
- WMFOQBRAJBCJND-UHFFFAOYSA-M Lithium hydroxide Chemical compound [Li+].[OH-] WMFOQBRAJBCJND-UHFFFAOYSA-M 0.000 description 225
- 239000002002 slurry Substances 0.000 description 140
- 239000002245 particle Substances 0.000 description 104
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 103
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 98
- 229940126062 Compound A Drugs 0.000 description 72
- NLDMNSXOCDLTTB-UHFFFAOYSA-N Heterophylliin A Natural products O1C2COC(=O)C3=CC(O)=C(O)C(O)=C3C3=C(O)C(O)=C(O)C=C3C(=O)OC2C(OC(=O)C=2C=C(O)C(O)=C(O)C=2)C(O)C1OC(=O)C1=CC(O)=C(O)C(O)=C1 NLDMNSXOCDLTTB-UHFFFAOYSA-N 0.000 description 72
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical group [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 66
- XEEYBQQBJWHFJM-UHFFFAOYSA-N iron Substances [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 62
- 229910052799 carbon Inorganic materials 0.000 description 59
- 239000002244 precipitate Substances 0.000 description 59
- 239000000047 product Substances 0.000 description 59
- GUBGYTABKSRVRQ-QKKXKWKRSA-N Lactose Natural products OC[C@H]1O[C@@H](O[C@H]2[C@H](O)[C@@H](O)C(O)O[C@@H]2CO)[C@H](O)[C@@H](O)[C@H]1O GUBGYTABKSRVRQ-QKKXKWKRSA-N 0.000 description 58
- MCMNRKCIXSYSNV-UHFFFAOYSA-N Zirconium dioxide Chemical compound O=[Zr]=O MCMNRKCIXSYSNV-UHFFFAOYSA-N 0.000 description 58
- 239000008101 lactose Substances 0.000 description 58
- 239000007833 carbon precursor Substances 0.000 description 52
- 235000011007 phosphoric acid Nutrition 0.000 description 49
- 239000011164 primary particle Substances 0.000 description 48
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 45
- 238000009826 distribution Methods 0.000 description 44
- LNOZJRCUHSPCDZ-UHFFFAOYSA-L iron(ii) acetate Chemical compound [Fe+2].CC([O-])=O.CC([O-])=O LNOZJRCUHSPCDZ-UHFFFAOYSA-L 0.000 description 43
- INHCSSUBVCNVSK-UHFFFAOYSA-L lithium sulfate Inorganic materials [Li+].[Li+].[O-]S([O-])(=O)=O INHCSSUBVCNVSK-UHFFFAOYSA-L 0.000 description 43
- RBTVSNLYYIMMKS-UHFFFAOYSA-N tert-butyl 3-aminoazetidine-1-carboxylate;hydrochloride Chemical compound Cl.CC(C)(C)OC(=O)N1CC(N)C1 RBTVSNLYYIMMKS-UHFFFAOYSA-N 0.000 description 43
- 239000012298 atmosphere Substances 0.000 description 42
- 239000011163 secondary particle Substances 0.000 description 41
- MWUXSHHQAYIFBG-UHFFFAOYSA-N Nitric oxide Chemical compound O=[N] MWUXSHHQAYIFBG-UHFFFAOYSA-N 0.000 description 39
- 239000011572 manganese Substances 0.000 description 37
- 230000000052 comparative effect Effects 0.000 description 34
- FBAFATDZDUQKNH-UHFFFAOYSA-M iron chloride Chemical compound [Cl-].[Fe] FBAFATDZDUQKNH-UHFFFAOYSA-M 0.000 description 32
- 238000003756 stirring Methods 0.000 description 32
- 239000006185 dispersion Substances 0.000 description 31
- 239000012299 nitrogen atmosphere Substances 0.000 description 29
- 239000011230 binding agent Substances 0.000 description 27
- 239000011777 magnesium Substances 0.000 description 26
- 238000000034 method Methods 0.000 description 26
- 150000002500 ions Chemical class 0.000 description 24
- 239000000243 solution Substances 0.000 description 23
- 238000004458 analytical method Methods 0.000 description 21
- 239000013078 crystal Substances 0.000 description 19
- 239000011347 resin Substances 0.000 description 19
- 229920005989 resin Polymers 0.000 description 19
- 238000004519 manufacturing process Methods 0.000 description 18
- 235000013339 cereals Nutrition 0.000 description 17
- 239000002243 precursor Substances 0.000 description 17
- 239000002904 solvent Substances 0.000 description 17
- 238000012546 transfer Methods 0.000 description 17
- 229910010707 LiFePO 4 Inorganic materials 0.000 description 16
- -1 nickel metal hydride Chemical class 0.000 description 16
- QAHREYKOYSIQPH-UHFFFAOYSA-L cobalt(II) acetate Chemical compound [Co+2].CC([O-])=O.CC([O-])=O QAHREYKOYSIQPH-UHFFFAOYSA-L 0.000 description 15
- UEGPKNKPLBYCNK-UHFFFAOYSA-L magnesium acetate Chemical compound [Mg+2].CC([O-])=O.CC([O-])=O UEGPKNKPLBYCNK-UHFFFAOYSA-L 0.000 description 15
- 239000011654 magnesium acetate Substances 0.000 description 15
- 235000011285 magnesium acetate Nutrition 0.000 description 15
- 229940069446 magnesium acetate Drugs 0.000 description 15
- UOGMEBQRZBEZQT-UHFFFAOYSA-L manganese(2+);diacetate Chemical compound [Mn+2].CC([O-])=O.CC([O-])=O UOGMEBQRZBEZQT-UHFFFAOYSA-L 0.000 description 15
- 238000010438 heat treatment Methods 0.000 description 14
- 238000002156 mixing Methods 0.000 description 14
- 238000002360 preparation method Methods 0.000 description 14
- 239000007864 aqueous solution Substances 0.000 description 12
- 239000007789 gas Substances 0.000 description 12
- 239000011701 zinc Substances 0.000 description 11
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 10
- 239000011575 calcium Substances 0.000 description 10
- 238000007599 discharging Methods 0.000 description 10
- 150000004677 hydrates Chemical class 0.000 description 10
- 238000005259 measurement Methods 0.000 description 10
- 230000001590 oxidative effect Effects 0.000 description 10
- 239000010936 titanium Substances 0.000 description 10
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical group [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 9
- 229910052744 lithium Inorganic materials 0.000 description 9
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 8
- 229910000040 hydrogen fluoride Inorganic materials 0.000 description 8
- QTBSBXVTEAMEQO-UHFFFAOYSA-M Acetate Chemical compound CC([O-])=O QTBSBXVTEAMEQO-UHFFFAOYSA-M 0.000 description 7
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 7
- 229910002651 NO3 Inorganic materials 0.000 description 7
- NHNBFGGVMKEFGY-UHFFFAOYSA-N Nitrate Chemical compound [O-][N+]([O-])=O NHNBFGGVMKEFGY-UHFFFAOYSA-N 0.000 description 7
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 7
- 239000003792 electrolyte Substances 0.000 description 7
- 239000008151 electrolyte solution Substances 0.000 description 7
- 238000010304 firing Methods 0.000 description 7
- 125000000524 functional group Chemical group 0.000 description 7
- 238000001027 hydrothermal synthesis Methods 0.000 description 7
- 239000012071 phase Substances 0.000 description 7
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 6
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 6
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 6
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 6
- 230000001133 acceleration Effects 0.000 description 6
- 238000001514 detection method Methods 0.000 description 6
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 6
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 description 6
- 150000002894 organic compounds Chemical class 0.000 description 6
- 239000008188 pellet Substances 0.000 description 6
- 239000007787 solid Substances 0.000 description 6
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical compound O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 description 5
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 5
- 238000006243 chemical reaction Methods 0.000 description 5
- 239000002482 conductive additive Substances 0.000 description 5
- 239000011261 inert gas Substances 0.000 description 5
- 239000004816 latex Substances 0.000 description 5
- 229920000126 latex Polymers 0.000 description 5
- 229910001386 lithium phosphate Inorganic materials 0.000 description 5
- 239000007800 oxidant agent Substances 0.000 description 5
- 229910018119 Li 3 PO 4 Inorganic materials 0.000 description 4
- 241000209094 Oryza Species 0.000 description 4
- 235000007164 Oryza sativa Nutrition 0.000 description 4
- 239000002033 PVDF binder Substances 0.000 description 4
- 238000002441 X-ray diffraction Methods 0.000 description 4
- 239000006230 acetylene black Substances 0.000 description 4
- 238000003763 carbonization Methods 0.000 description 4
- 230000007423 decrease Effects 0.000 description 4
- 238000003795 desorption Methods 0.000 description 4
- 238000001035 drying Methods 0.000 description 4
- 230000000694 effects Effects 0.000 description 4
- 238000003780 insertion Methods 0.000 description 4
- 230000037431 insertion Effects 0.000 description 4
- 150000002506 iron compounds Chemical class 0.000 description 4
- XIXADJRWDQXREU-UHFFFAOYSA-M lithium acetate Chemical compound [Li+].CC([O-])=O XIXADJRWDQXREU-UHFFFAOYSA-M 0.000 description 4
- 239000000463 material Substances 0.000 description 4
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 4
- 235000009566 rice Nutrition 0.000 description 4
- 150000003839 salts Chemical class 0.000 description 4
- 239000000126 substance Substances 0.000 description 4
- TWQULNDIKKJZPH-UHFFFAOYSA-K trilithium;phosphate Chemical compound [Li+].[Li+].[Li+].[O-]P([O-])([O-])=O TWQULNDIKKJZPH-UHFFFAOYSA-K 0.000 description 4
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 3
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 3
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 3
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- 229910013870 LiPF 6 Inorganic materials 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 description 3
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 3
- 239000003575 carbonaceous material Substances 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 238000013329 compounding Methods 0.000 description 3
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 3
- 238000009792 diffusion process Methods 0.000 description 3
- 238000007306 functionalization reaction Methods 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- 229910052759 nickel Chemical group 0.000 description 3
- 239000000843 powder Substances 0.000 description 3
- BDERNNFJNOPAEC-UHFFFAOYSA-N propan-1-ol Chemical compound CCCO BDERNNFJNOPAEC-UHFFFAOYSA-N 0.000 description 3
- 239000007784 solid electrolyte Substances 0.000 description 3
- KBPLFHHGFOOTCA-UHFFFAOYSA-N 1-Octanol Chemical compound CCCCCCCCO KBPLFHHGFOOTCA-UHFFFAOYSA-N 0.000 description 2
- XNWFRZJHXBZDAG-UHFFFAOYSA-N 2-METHOXYETHANOL Chemical compound COCCO XNWFRZJHXBZDAG-UHFFFAOYSA-N 0.000 description 2
- POAOYUHQDCAZBD-UHFFFAOYSA-N 2-butoxyethanol Chemical compound CCCCOCCO POAOYUHQDCAZBD-UHFFFAOYSA-N 0.000 description 2
- ZNQVEEAIQZEUHB-UHFFFAOYSA-N 2-ethoxyethanol Chemical compound CCOCCO ZNQVEEAIQZEUHB-UHFFFAOYSA-N 0.000 description 2
- MGWGWNFMUOTEHG-UHFFFAOYSA-N 4-(3,5-dimethylphenyl)-1,3-thiazol-2-amine Chemical compound CC1=CC(C)=CC(C=2N=C(N)SC=2)=C1 MGWGWNFMUOTEHG-UHFFFAOYSA-N 0.000 description 2
- YEJRWHAVMIAJKC-UHFFFAOYSA-N 4-Butyrolactone Chemical compound O=C1CCCO1 YEJRWHAVMIAJKC-UHFFFAOYSA-N 0.000 description 2
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 2
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 2
- 229920000049 Carbon (fiber) Polymers 0.000 description 2
- 229910052684 Cerium Inorganic materials 0.000 description 2
- 229910052692 Dysprosium Inorganic materials 0.000 description 2
- 229910052691 Erbium Inorganic materials 0.000 description 2
- 229910052693 Europium Inorganic materials 0.000 description 2
- YCKRFDGAMUMZLT-UHFFFAOYSA-N Fluorine atom Chemical compound [F] YCKRFDGAMUMZLT-UHFFFAOYSA-N 0.000 description 2
- 229910052688 Gadolinium Inorganic materials 0.000 description 2
- 229910052689 Holmium Inorganic materials 0.000 description 2
- 229910011281 LiCoPO 4 Inorganic materials 0.000 description 2
- 229910011841 LiFe0.1Mn0.9PO4 Inorganic materials 0.000 description 2
- 229910011849 LiFe0.2Mn0.8PO4 Inorganic materials 0.000 description 2
- 229910011857 LiFe0.3Mn0.7PO4 Inorganic materials 0.000 description 2
- 229910011980 LiFe0.4Mn0.6PO4 Inorganic materials 0.000 description 2
- 229910013086 LiNiPO Inorganic materials 0.000 description 2
- 229910052765 Lutetium Inorganic materials 0.000 description 2
- TWRXJAOTZQYOKJ-UHFFFAOYSA-L Magnesium chloride Chemical compound [Mg+2].[Cl-].[Cl-] TWRXJAOTZQYOKJ-UHFFFAOYSA-L 0.000 description 2
- CSNNHWWHGAXBCP-UHFFFAOYSA-L Magnesium sulfate Chemical compound [Mg+2].[O-][S+2]([O-])([O-])[O-] CSNNHWWHGAXBCP-UHFFFAOYSA-L 0.000 description 2
- UEZVMMHDMIWARA-UHFFFAOYSA-N Metaphosphoric acid Chemical compound OP(=O)=O UEZVMMHDMIWARA-UHFFFAOYSA-N 0.000 description 2
- NTIZESTWPVYFNL-UHFFFAOYSA-N Methyl isobutyl ketone Chemical compound CC(C)CC(C)=O NTIZESTWPVYFNL-UHFFFAOYSA-N 0.000 description 2
- UIHCLUNTQKBZGK-UHFFFAOYSA-N Methyl isobutyl ketone Natural products CCC(C)C(C)=O UIHCLUNTQKBZGK-UHFFFAOYSA-N 0.000 description 2
- LRHPLDYGYMQRHN-UHFFFAOYSA-N N-Butanol Chemical compound CCCCO LRHPLDYGYMQRHN-UHFFFAOYSA-N 0.000 description 2
- AMQJEAYHLZJPGS-UHFFFAOYSA-N N-Pentanol Chemical compound CCCCCO AMQJEAYHLZJPGS-UHFFFAOYSA-N 0.000 description 2
- 229910052779 Neodymium Inorganic materials 0.000 description 2
- CBENFWSGALASAD-UHFFFAOYSA-N Ozone Chemical compound [O-][O+]=O CBENFWSGALASAD-UHFFFAOYSA-N 0.000 description 2
- 239000004743 Polypropylene Substances 0.000 description 2
- 229910052777 Praseodymium Inorganic materials 0.000 description 2
- 238000003991 Rietveld refinement Methods 0.000 description 2
- 229910052772 Samarium Inorganic materials 0.000 description 2
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 2
- 229910052771 Terbium Inorganic materials 0.000 description 2
- 229910052775 Thulium Inorganic materials 0.000 description 2
- 229910052769 Ytterbium Inorganic materials 0.000 description 2
- YRKCREAYFQTBPV-UHFFFAOYSA-N acetylacetone Chemical compound CC(=O)CC(C)=O YRKCREAYFQTBPV-UHFFFAOYSA-N 0.000 description 2
- 230000004931 aggregating effect Effects 0.000 description 2
- LFVGISIMTYGQHF-UHFFFAOYSA-N ammonium dihydrogen phosphate Chemical compound [NH4+].OP(O)([O-])=O LFVGISIMTYGQHF-UHFFFAOYSA-N 0.000 description 2
- 229910000387 ammonium dihydrogen phosphate Inorganic materials 0.000 description 2
- ZRIUUUJAJJNDSS-UHFFFAOYSA-N ammonium phosphates Chemical compound [NH4+].[NH4+].[NH4+].[O-]P([O-])([O-])=O ZRIUUUJAJJNDSS-UHFFFAOYSA-N 0.000 description 2
- IWOUKMZUPDVPGQ-UHFFFAOYSA-N barium nitrate Chemical compound [Ba+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O IWOUKMZUPDVPGQ-UHFFFAOYSA-N 0.000 description 2
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 2
- 230000005540 biological transmission Effects 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- ZCCIPPOKBCJFDN-UHFFFAOYSA-N calcium nitrate Chemical compound [Ca+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O ZCCIPPOKBCJFDN-UHFFFAOYSA-N 0.000 description 2
- OSGAYBCDTDRGGQ-UHFFFAOYSA-L calcium sulfate Chemical compound [Ca+2].[O-]S([O-])(=O)=O OSGAYBCDTDRGGQ-UHFFFAOYSA-L 0.000 description 2
- 238000004364 calculation method Methods 0.000 description 2
- 239000004917 carbon fiber Substances 0.000 description 2
- MYWGVEGHKGKUMM-UHFFFAOYSA-N carbonic acid;ethene Chemical compound C=C.C=C.OC(O)=O MYWGVEGHKGKUMM-UHFFFAOYSA-N 0.000 description 2
- 238000007796 conventional method Methods 0.000 description 2
- 230000001186 cumulative effect Effects 0.000 description 2
- JHIVVAPYMSGYDF-UHFFFAOYSA-N cyclohexanone Chemical compound O=C1CCCCC1 JHIVVAPYMSGYDF-UHFFFAOYSA-N 0.000 description 2
- 238000000354 decomposition reaction Methods 0.000 description 2
- 230000006866 deterioration Effects 0.000 description 2
- SWXVUIWOUIDPGS-UHFFFAOYSA-N diacetone alcohol Chemical compound CC(=O)CC(C)(C)O SWXVUIWOUIDPGS-UHFFFAOYSA-N 0.000 description 2
- MNNHAPBLZZVQHP-UHFFFAOYSA-N diammonium hydrogen phosphate Chemical compound [NH4+].[NH4+].OP([O-])([O-])=O MNNHAPBLZZVQHP-UHFFFAOYSA-N 0.000 description 2
- 229910000388 diammonium phosphate Inorganic materials 0.000 description 2
- 235000019838 diammonium phosphate Nutrition 0.000 description 2
- REKWWOFUJAJBCL-UHFFFAOYSA-L dilithium;hydrogen phosphate Chemical compound [Li+].[Li+].OP([O-])([O-])=O REKWWOFUJAJBCL-UHFFFAOYSA-L 0.000 description 2
- YNQRWVCLAIUHHI-UHFFFAOYSA-L dilithium;oxalate Chemical compound [Li+].[Li+].[O-]C(=O)C([O-])=O YNQRWVCLAIUHHI-UHFFFAOYSA-L 0.000 description 2
- JBTWLSYIZRCDFO-UHFFFAOYSA-N ethyl methyl carbonate Chemical compound CCOC(=O)OC JBTWLSYIZRCDFO-UHFFFAOYSA-N 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 238000011049 filling Methods 0.000 description 2
- 239000011737 fluorine Substances 0.000 description 2
- 229910052731 fluorine Inorganic materials 0.000 description 2
- 239000011888 foil Substances 0.000 description 2
- 150000002259 gallium compounds Chemical class 0.000 description 2
- 150000002291 germanium compounds Chemical class 0.000 description 2
- 239000010439 graphite Substances 0.000 description 2
- 229910002804 graphite Inorganic materials 0.000 description 2
- ZSIAUFGUXNUGDI-UHFFFAOYSA-N hexan-1-ol Chemical compound CCCCCCO ZSIAUFGUXNUGDI-UHFFFAOYSA-N 0.000 description 2
- 150000004679 hydroxides Chemical class 0.000 description 2
- 150000002472 indium compounds Chemical class 0.000 description 2
- 229910052746 lanthanum Inorganic materials 0.000 description 2
- 239000007791 liquid phase Substances 0.000 description 2
- XGZVUEUWXADBQD-UHFFFAOYSA-L lithium carbonate Chemical compound [Li+].[Li+].[O-]C([O-])=O XGZVUEUWXADBQD-UHFFFAOYSA-L 0.000 description 2
- GELKBWJHTRAYNV-UHFFFAOYSA-K lithium iron phosphate Chemical compound [Li+].[Fe+2].[O-]P([O-])([O-])=O GELKBWJHTRAYNV-UHFFFAOYSA-K 0.000 description 2
- SNKMVYBWZDHJHE-UHFFFAOYSA-M lithium;dihydrogen phosphate Chemical compound [Li+].OP(O)([O-])=O SNKMVYBWZDHJHE-UHFFFAOYSA-M 0.000 description 2
- YIXJRHPUWRPCBB-UHFFFAOYSA-N magnesium nitrate Chemical compound [Mg+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O YIXJRHPUWRPCBB-UHFFFAOYSA-N 0.000 description 2
- 230000014759 maintenance of location Effects 0.000 description 2
- 150000002697 manganese compounds Chemical class 0.000 description 2
- 229940099596 manganese sulfate Drugs 0.000 description 2
- 239000011702 manganese sulphate Substances 0.000 description 2
- 235000007079 manganese sulphate Nutrition 0.000 description 2
- SQQMAOCOWKFBNP-UHFFFAOYSA-L manganese(II) sulfate Chemical compound [Mn+2].[O-]S([O-])(=O)=O SQQMAOCOWKFBNP-UHFFFAOYSA-L 0.000 description 2
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 2
- YQCIWBXEVYWRCW-UHFFFAOYSA-N methane;sulfane Chemical compound C.S YQCIWBXEVYWRCW-UHFFFAOYSA-N 0.000 description 2
- 235000019837 monoammonium phosphate Nutrition 0.000 description 2
- 229910021382 natural graphite Inorganic materials 0.000 description 2
- 239000007773 negative electrode material Substances 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- JCXJVPUVTGWSNB-UHFFFAOYSA-N nitrogen dioxide Inorganic materials O=[N]=O JCXJVPUVTGWSNB-UHFFFAOYSA-N 0.000 description 2
- 239000003973 paint Substances 0.000 description 2
- 229920001155 polypropylene Polymers 0.000 description 2
- 229920000036 polyvinylpyrrolidone Polymers 0.000 description 2
- 239000001267 polyvinylpyrrolidone Substances 0.000 description 2
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 description 2
- 239000002994 raw material Substances 0.000 description 2
- 150000003326 scandium compounds Chemical class 0.000 description 2
- 238000010532 solid phase synthesis reaction Methods 0.000 description 2
- 238000005507 spraying Methods 0.000 description 2
- UBXAKNTVXQMEAG-UHFFFAOYSA-L strontium sulfate Chemical compound [Sr+2].[O-]S([O-])(=O)=O UBXAKNTVXQMEAG-UHFFFAOYSA-L 0.000 description 2
- 239000011593 sulfur Substances 0.000 description 2
- 229910052717 sulfur Inorganic materials 0.000 description 2
- 238000005211 surface analysis Methods 0.000 description 2
- 238000012360 testing method Methods 0.000 description 2
- JIAARYAFYJHUJI-UHFFFAOYSA-L zinc dichloride Chemical compound [Cl-].[Cl-].[Zn+2] JIAARYAFYJHUJI-UHFFFAOYSA-L 0.000 description 2
- ONDPHDOFVYQSGI-UHFFFAOYSA-N zinc nitrate Chemical compound [Zn+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O ONDPHDOFVYQSGI-UHFFFAOYSA-N 0.000 description 2
- KIUKXJAPPMFGSW-DNGZLQJQSA-N (2S,3S,4S,5R,6R)-6-[(2S,3R,4R,5S,6R)-3-Acetamido-2-[(2S,3S,4R,5R,6R)-6-[(2R,3R,4R,5S,6R)-3-acetamido-2,5-dihydroxy-6-(hydroxymethyl)oxan-4-yl]oxy-2-carboxy-4,5-dihydroxyoxan-3-yl]oxy-5-hydroxy-6-(hydroxymethyl)oxan-4-yl]oxy-3,4,5-trihydroxyoxane-2-carboxylic acid Chemical compound CC(=O)N[C@H]1[C@H](O)O[C@H](CO)[C@@H](O)[C@@H]1O[C@H]1[C@H](O)[C@@H](O)[C@H](O[C@H]2[C@@H]([C@@H](O[C@H]3[C@@H]([C@@H](O)[C@H](O)[C@H](O3)C(O)=O)O)[C@H](O)[C@@H](CO)O2)NC(C)=O)[C@@H](C(O)=O)O1 KIUKXJAPPMFGSW-DNGZLQJQSA-N 0.000 description 1
- LUEWUZLMQUOBSB-FSKGGBMCSA-N (2s,3s,4s,5s,6r)-2-[(2r,3s,4r,5r,6s)-6-[(2r,3s,4r,5s,6s)-4,5-dihydroxy-2-(hydroxymethyl)-6-[(2r,4r,5s,6r)-4,5,6-trihydroxy-2-(hydroxymethyl)oxan-3-yl]oxyoxan-3-yl]oxy-4,5-dihydroxy-2-(hydroxymethyl)oxan-3-yl]oxy-6-(hydroxymethyl)oxane-3,4,5-triol Chemical compound O[C@H]1[C@@H](O)[C@H](O)[C@@H](CO)O[C@H]1O[C@@H]1[C@@H](CO)O[C@@H](O[C@@H]2[C@H](O[C@@H](OC3[C@H](O[C@@H](O)[C@@H](O)[C@H]3O)CO)[C@@H](O)[C@H]2O)CO)[C@H](O)[C@H]1O LUEWUZLMQUOBSB-FSKGGBMCSA-N 0.000 description 1
- LIPRQQHINVWJCH-UHFFFAOYSA-N 1-ethoxypropan-2-yl acetate Chemical compound CCOCC(C)OC(C)=O LIPRQQHINVWJCH-UHFFFAOYSA-N 0.000 description 1
- OWEGMIWEEQEYGQ-UHFFFAOYSA-N 100676-05-9 Natural products OC1C(O)C(O)C(CO)OC1OCC1C(O)C(O)C(O)C(OC2C(OC(O)C(O)C2O)CO)O1 OWEGMIWEEQEYGQ-UHFFFAOYSA-N 0.000 description 1
- SBASXUCJHJRPEV-UHFFFAOYSA-N 2-(2-methoxyethoxy)ethanol Chemical compound COCCOCCO SBASXUCJHJRPEV-UHFFFAOYSA-N 0.000 description 1
- VXEGSRKPIUDPQT-UHFFFAOYSA-N 4-[4-(4-methoxyphenyl)piperazin-1-yl]aniline Chemical compound C1=CC(OC)=CC=C1N1CCN(C=2C=CC(N)=CC=2)CC1 VXEGSRKPIUDPQT-UHFFFAOYSA-N 0.000 description 1
- NLHHRLWOUZZQLW-UHFFFAOYSA-N Acrylonitrile Chemical compound C=CC#N NLHHRLWOUZZQLW-UHFFFAOYSA-N 0.000 description 1
- 229920000936 Agarose Polymers 0.000 description 1
- GUBGYTABKSRVRQ-XLOQQCSPSA-N Alpha-Lactose Chemical compound O[C@@H]1[C@@H](O)[C@@H](O)[C@@H](CO)O[C@H]1O[C@@H]1[C@@H](CO)O[C@H](O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-XLOQQCSPSA-N 0.000 description 1
- 238000004438 BET method Methods 0.000 description 1
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 description 1
- DKPFZGUDAPQIHT-UHFFFAOYSA-N Butyl acetate Natural products CCCCOC(C)=O DKPFZGUDAPQIHT-UHFFFAOYSA-N 0.000 description 1
- UXVMQQNJUSDDNG-UHFFFAOYSA-L Calcium chloride Chemical compound [Cl-].[Cl-].[Ca+2] UXVMQQNJUSDDNG-UHFFFAOYSA-L 0.000 description 1
- 229920002134 Carboxymethyl cellulose Polymers 0.000 description 1
- 229920002101 Chitin Polymers 0.000 description 1
- 229920002567 Chondroitin Polymers 0.000 description 1
- WQZGKKKJIJFFOK-QTVWNMPRSA-N D-mannopyranose Chemical compound OC[C@H]1OC(O)[C@@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-QTVWNMPRSA-N 0.000 description 1
- 229910016953 Fe0.5Mn0.5PO4 Inorganic materials 0.000 description 1
- 229930091371 Fructose Natural products 0.000 description 1
- 239000005715 Fructose Substances 0.000 description 1
- RFSUNEUAIZKAJO-ARQDHWQXSA-N Fructose Chemical compound OC[C@H]1O[C@](O)(CO)[C@@H](O)[C@@H]1O RFSUNEUAIZKAJO-ARQDHWQXSA-N 0.000 description 1
- 108010010803 Gelatin Proteins 0.000 description 1
- 229920002581 Glucomannan Polymers 0.000 description 1
- WQZGKKKJIJFFOK-GASJEMHNSA-N Glucose Natural products OC[C@H]1OC(O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-GASJEMHNSA-N 0.000 description 1
- 229920002527 Glycogen Polymers 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- 239000004354 Hydroxyethyl cellulose Substances 0.000 description 1
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 description 1
- 229910000733 Li alloy Inorganic materials 0.000 description 1
- 229910012851 LiCoO 2 Inorganic materials 0.000 description 1
- 229910015643 LiMn 2 O 4 Inorganic materials 0.000 description 1
- 229910013716 LiNi Inorganic materials 0.000 description 1
- 229910013290 LiNiO 2 Inorganic materials 0.000 description 1
- GUBGYTABKSRVRQ-PICCSMPSSA-N Maltose Natural products O[C@@H]1[C@@H](O)[C@H](O)[C@@H](CO)O[C@@H]1O[C@@H]1[C@@H](CO)OC(O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-PICCSMPSSA-N 0.000 description 1
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical group [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 description 1
- 229910021380 Manganese Chloride Inorganic materials 0.000 description 1
- GLFNIEUTAYBVOC-UHFFFAOYSA-L Manganese chloride Chemical compound Cl[Mn]Cl GLFNIEUTAYBVOC-UHFFFAOYSA-L 0.000 description 1
- 229910021586 Nickel(II) chloride Inorganic materials 0.000 description 1
- 241000080590 Niso Species 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- 239000004721 Polyphenylene oxide Substances 0.000 description 1
- 239000004372 Polyvinyl alcohol Substances 0.000 description 1
- 239000004111 Potassium silicate Substances 0.000 description 1
- 229910003902 SiCl 4 Inorganic materials 0.000 description 1
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 1
- 239000004115 Sodium Silicate Substances 0.000 description 1
- 229920002125 Sokalan® Polymers 0.000 description 1
- 229920002472 Starch Polymers 0.000 description 1
- CZMRCDWAGMRECN-UGDNZRGBSA-N Sucrose Chemical compound O[C@H]1[C@H](O)[C@@H](CO)O[C@@]1(CO)O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 CZMRCDWAGMRECN-UGDNZRGBSA-N 0.000 description 1
- 229930006000 Sucrose Natural products 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- KLARSDUHONHPRF-UHFFFAOYSA-N [Li].[Mn] Chemical compound [Li].[Mn] KLARSDUHONHPRF-UHFFFAOYSA-N 0.000 description 1
- 150000001242 acetic acid derivatives Chemical class 0.000 description 1
- MQRWBMAEBQOWAF-UHFFFAOYSA-N acetic acid;nickel Chemical compound [Ni].CC(O)=O.CC(O)=O MQRWBMAEBQOWAF-UHFFFAOYSA-N 0.000 description 1
- ZOIORXHNWRGPMV-UHFFFAOYSA-N acetic acid;zinc Chemical compound [Zn].CC(O)=O.CC(O)=O ZOIORXHNWRGPMV-UHFFFAOYSA-N 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 239000000783 alginic acid Substances 0.000 description 1
- 235000010443 alginic acid Nutrition 0.000 description 1
- 229920000615 alginic acid Polymers 0.000 description 1
- 229960001126 alginic acid Drugs 0.000 description 1
- 150000004781 alginic acids Chemical class 0.000 description 1
- 150000001336 alkenes Chemical class 0.000 description 1
- WQZGKKKJIJFFOK-PHYPRBDBSA-N alpha-D-galactose Chemical compound OC[C@H]1O[C@H](O)[C@H](O)[C@@H](O)[C@H]1O WQZGKKKJIJFFOK-PHYPRBDBSA-N 0.000 description 1
- AZDRQVAHHNSJOQ-UHFFFAOYSA-N alumane Chemical class [AlH3] AZDRQVAHHNSJOQ-UHFFFAOYSA-N 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- 239000010405 anode material Substances 0.000 description 1
- 229910052786 argon Inorganic materials 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 229910052789 astatine Inorganic materials 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- ITHZDDVSAWDQPZ-UHFFFAOYSA-L barium acetate Chemical compound [Ba+2].CC([O-])=O.CC([O-])=O ITHZDDVSAWDQPZ-UHFFFAOYSA-L 0.000 description 1
- WDIHJSXYQDMJHN-UHFFFAOYSA-L barium chloride Chemical compound [Cl-].[Cl-].[Ba+2] WDIHJSXYQDMJHN-UHFFFAOYSA-L 0.000 description 1
- 150000001553 barium compounds Chemical class 0.000 description 1
- 239000011324 bead Substances 0.000 description 1
- WQZGKKKJIJFFOK-VFUOTHLCSA-N beta-D-glucose Chemical compound OC[C@H]1O[C@@H](O)[C@H](O)[C@@H](O)[C@@H]1O WQZGKKKJIJFFOK-VFUOTHLCSA-N 0.000 description 1
- GUBGYTABKSRVRQ-QUYVBRFLSA-N beta-maltose Chemical compound OC[C@H]1O[C@H](O[C@H]2[C@H](O)[C@@H](O)[C@H](O)O[C@@H]2CO)[C@H](O)[C@@H](O)[C@@H]1O GUBGYTABKSRVRQ-QUYVBRFLSA-N 0.000 description 1
- 150000001639 boron compounds Chemical class 0.000 description 1
- MTAZNLWOLGHBHU-UHFFFAOYSA-N butadiene-styrene rubber Chemical compound C=CC=C.C=CC1=CC=CC=C1 MTAZNLWOLGHBHU-UHFFFAOYSA-N 0.000 description 1
- OJIJEKBXJYRIBZ-UHFFFAOYSA-N cadmium nickel Chemical compound [Ni].[Cd] OJIJEKBXJYRIBZ-UHFFFAOYSA-N 0.000 description 1
- VSGNNIFQASZAOI-UHFFFAOYSA-L calcium acetate Chemical compound [Ca+2].CC([O-])=O.CC([O-])=O VSGNNIFQASZAOI-UHFFFAOYSA-L 0.000 description 1
- 239000001639 calcium acetate Substances 0.000 description 1
- 229960005147 calcium acetate Drugs 0.000 description 1
- 235000011092 calcium acetate Nutrition 0.000 description 1
- 239000001110 calcium chloride Substances 0.000 description 1
- 229910001628 calcium chloride Inorganic materials 0.000 description 1
- 229940043430 calcium compound Drugs 0.000 description 1
- 150000001674 calcium compounds Chemical class 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 239000002134 carbon nanofiber Substances 0.000 description 1
- 239000002041 carbon nanotube Substances 0.000 description 1
- 229910021393 carbon nanotube Inorganic materials 0.000 description 1
- 239000001768 carboxy methyl cellulose Substances 0.000 description 1
- 235000010948 carboxy methyl cellulose Nutrition 0.000 description 1
- 239000008112 carboxymethyl-cellulose Substances 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 239000001913 cellulose Substances 0.000 description 1
- 229920002678 cellulose Polymers 0.000 description 1
- 235000010980 cellulose Nutrition 0.000 description 1
- 150000001805 chlorine compounds Chemical class 0.000 description 1
- DLGJWSVWTWEWBJ-HGGSSLSASA-N chondroitin Chemical compound CC(O)=N[C@@H]1[C@H](O)O[C@H](CO)[C@H](O)[C@@H]1OC1[C@H](O)[C@H](O)C=C(C(O)=O)O1 DLGJWSVWTWEWBJ-HGGSSLSASA-N 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- 229940011182 cobalt acetate Drugs 0.000 description 1
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 1
- 150000001869 cobalt compounds Chemical class 0.000 description 1
- GVPFVAHMJGGAJG-UHFFFAOYSA-L cobalt dichloride Chemical compound [Cl-].[Cl-].[Co+2] GVPFVAHMJGGAJG-UHFFFAOYSA-L 0.000 description 1
- UFMZWBIQTDUYBN-UHFFFAOYSA-N cobalt dinitrate Chemical compound [Co+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O UFMZWBIQTDUYBN-UHFFFAOYSA-N 0.000 description 1
- 229910001981 cobalt nitrate Inorganic materials 0.000 description 1
- 229910000361 cobalt sulfate Inorganic materials 0.000 description 1
- 229940044175 cobalt sulfate Drugs 0.000 description 1
- KTVIXTQDYHMGHF-UHFFFAOYSA-L cobalt(2+) sulfate Chemical compound [Co+2].[O-]S([O-])(=O)=O KTVIXTQDYHMGHF-UHFFFAOYSA-L 0.000 description 1
- 239000002131 composite material Substances 0.000 description 1
- 239000006258 conductive agent Substances 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- XXJWXESWEXIICW-UHFFFAOYSA-N diethylene glycol monoethyl ether Chemical compound CCOCCOCCO XXJWXESWEXIICW-UHFFFAOYSA-N 0.000 description 1
- 229940075557 diethylene glycol monoethyl ether Drugs 0.000 description 1
- IJKVHSBPTUYDLN-UHFFFAOYSA-N dihydroxy(oxo)silane Chemical compound O[Si](O)=O IJKVHSBPTUYDLN-UHFFFAOYSA-N 0.000 description 1
- QHGJSLXSVXVKHZ-UHFFFAOYSA-N dilithium;dioxido(dioxo)manganese Chemical class [Li+].[Li+].[O-][Mn]([O-])(=O)=O QHGJSLXSVXVKHZ-UHFFFAOYSA-N 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 239000006232 furnace black Substances 0.000 description 1
- 229930182830 galactose Natural products 0.000 description 1
- 229920000159 gelatin Polymers 0.000 description 1
- 239000008273 gelatin Substances 0.000 description 1
- 235000019322 gelatine Nutrition 0.000 description 1
- 235000011852 gelatine desserts Nutrition 0.000 description 1
- 229940046240 glucomannan Drugs 0.000 description 1
- 239000008103 glucose Substances 0.000 description 1
- 229940096919 glycogen Drugs 0.000 description 1
- 150000002334 glycols Chemical class 0.000 description 1
- 229910021385 hard carbon Inorganic materials 0.000 description 1
- FUZZWVXGSFPDMH-UHFFFAOYSA-M hexanoate Chemical compound CCCCCC([O-])=O FUZZWVXGSFPDMH-UHFFFAOYSA-M 0.000 description 1
- 229920002674 hyaluronan Polymers 0.000 description 1
- 229960003160 hyaluronic acid Drugs 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 description 1
- BDAGIHXWWSANSR-NJFSPNSNSA-N hydroxyformaldehyde Chemical compound O[14CH]=O BDAGIHXWWSANSR-NJFSPNSNSA-N 0.000 description 1
- 229920003063 hydroxymethyl cellulose Polymers 0.000 description 1
- 229940031574 hydroxymethyl cellulose Drugs 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 229910000358 iron sulfate Inorganic materials 0.000 description 1
- BAUYGSIQEAFULO-UHFFFAOYSA-L iron(2+) sulfate (anhydrous) Chemical compound [Fe+2].[O-]S([O-])(=O)=O BAUYGSIQEAFULO-UHFFFAOYSA-L 0.000 description 1
- MVFCKEFYUDZOCX-UHFFFAOYSA-N iron(2+);dinitrate Chemical compound [Fe+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O MVFCKEFYUDZOCX-UHFFFAOYSA-N 0.000 description 1
- PVFSDGKDKFSOTB-UHFFFAOYSA-K iron(3+);triacetate Chemical compound [Fe+3].CC([O-])=O.CC([O-])=O.CC([O-])=O PVFSDGKDKFSOTB-UHFFFAOYSA-K 0.000 description 1
- NPFOYSMITVOQOS-UHFFFAOYSA-K iron(III) citrate Chemical compound [Fe+3].[O-]C(=O)CC(O)(CC([O-])=O)C([O-])=O NPFOYSMITVOQOS-UHFFFAOYSA-K 0.000 description 1
- 239000003273 ketjen black Substances 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 238000004898 kneading Methods 0.000 description 1
- 150000003903 lactic acid esters Chemical class 0.000 description 1
- 150000002603 lanthanum Chemical class 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 239000001989 lithium alloy Substances 0.000 description 1
- DVATZODUVBMYHN-UHFFFAOYSA-K lithium;iron(2+);manganese(2+);phosphate Chemical compound [Li+].[Mn+2].[Fe+2].[O-]P([O-])([O-])=O DVATZODUVBMYHN-UHFFFAOYSA-K 0.000 description 1
- 229910001629 magnesium chloride Inorganic materials 0.000 description 1
- 150000002681 magnesium compounds Chemical class 0.000 description 1
- 229910052943 magnesium sulfate Inorganic materials 0.000 description 1
- 235000019341 magnesium sulphate Nutrition 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 229940071125 manganese acetate Drugs 0.000 description 1
- 239000011565 manganese chloride Substances 0.000 description 1
- 235000002867 manganese chloride Nutrition 0.000 description 1
- 229940099607 manganese chloride Drugs 0.000 description 1
- MIVBAHRSNUNMPP-UHFFFAOYSA-N manganese(2+);dinitrate Chemical compound [Mn+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O MIVBAHRSNUNMPP-UHFFFAOYSA-N 0.000 description 1
- 229910052987 metal hydride Inorganic materials 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 229920000609 methyl cellulose Polymers 0.000 description 1
- 239000001923 methylcellulose Substances 0.000 description 1
- 235000010981 methylcellulose Nutrition 0.000 description 1
- 238000001000 micrograph Methods 0.000 description 1
- YPEWWOUWRRQBAX-UHFFFAOYSA-N n,n-dimethyl-3-oxobutanamide Chemical compound CN(C)C(=O)CC(C)=O YPEWWOUWRRQBAX-UHFFFAOYSA-N 0.000 description 1
- 229940078494 nickel acetate Drugs 0.000 description 1
- 150000002816 nickel compounds Chemical class 0.000 description 1
- QMMRZOWCJAIUJA-UHFFFAOYSA-L nickel dichloride Chemical compound Cl[Ni]Cl QMMRZOWCJAIUJA-UHFFFAOYSA-L 0.000 description 1
- LGQLOGILCSXPEA-UHFFFAOYSA-L nickel sulfate Chemical compound [Ni+2].[O-]S([O-])(=O)=O LGQLOGILCSXPEA-UHFFFAOYSA-L 0.000 description 1
- 229910000363 nickel(II) sulfate Inorganic materials 0.000 description 1
- KBJMLQFLOWQJNF-UHFFFAOYSA-N nickel(ii) nitrate Chemical compound [Ni+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O KBJMLQFLOWQJNF-UHFFFAOYSA-N 0.000 description 1
- 150000002823 nitrates Chemical class 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- 150000003961 organosilicon compounds Chemical class 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000012188 paraffin wax Substances 0.000 description 1
- 239000001814 pectin Substances 0.000 description 1
- 235000010987 pectin Nutrition 0.000 description 1
- 229920001277 pectin Polymers 0.000 description 1
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 1
- 229920000172 poly(styrenesulfonic acid) Polymers 0.000 description 1
- 229920002401 polyacrylamide Polymers 0.000 description 1
- 239000004584 polyacrylic acid Substances 0.000 description 1
- 229920000570 polyether Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 229920000139 polyethylene terephthalate Polymers 0.000 description 1
- 239000005020 polyethylene terephthalate Substances 0.000 description 1
- 239000004926 polymethyl methacrylate Substances 0.000 description 1
- 229940005642 polystyrene sulfonic acid Drugs 0.000 description 1
- 229920002689 polyvinyl acetate Polymers 0.000 description 1
- 239000011118 polyvinyl acetate Substances 0.000 description 1
- 229920002451 polyvinyl alcohol Polymers 0.000 description 1
- 235000019422 polyvinyl alcohol Nutrition 0.000 description 1
- NNHHDJVEYQHLHG-UHFFFAOYSA-N potassium silicate Chemical compound [K+].[K+].[O-][Si]([O-])=O NNHHDJVEYQHLHG-UHFFFAOYSA-N 0.000 description 1
- 229910052913 potassium silicate Inorganic materials 0.000 description 1
- 235000019353 potassium silicate Nutrition 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 1
- LLHKCFNBLRBOGN-UHFFFAOYSA-N propylene glycol methyl ether acetate Chemical compound COCC(C)OC(C)=O LLHKCFNBLRBOGN-UHFFFAOYSA-N 0.000 description 1
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 1
- 238000010298 pulverizing process Methods 0.000 description 1
- 150000002910 rare earth metals Chemical class 0.000 description 1
- 238000005096 rolling process Methods 0.000 description 1
- 239000004576 sand Substances 0.000 description 1
- 238000001878 scanning electron micrograph Methods 0.000 description 1
- 238000001004 secondary ion mass spectrometry Methods 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- 150000003377 silicon compounds Chemical class 0.000 description 1
- 239000005049 silicon tetrachloride Substances 0.000 description 1
- NTHWMYGWWRZVTN-UHFFFAOYSA-N sodium silicate Chemical compound [Na+].[Na+].[O-][Si]([O-])=O NTHWMYGWWRZVTN-UHFFFAOYSA-N 0.000 description 1
- 229910052911 sodium silicate Inorganic materials 0.000 description 1
- 238000001179 sorption measurement Methods 0.000 description 1
- 229910052596 spinel Inorganic materials 0.000 description 1
- 239000011029 spinel Substances 0.000 description 1
- 239000008107 starch Substances 0.000 description 1
- 235000019698 starch Nutrition 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 229910000018 strontium carbonate Inorganic materials 0.000 description 1
- 150000003438 strontium compounds Chemical class 0.000 description 1
- UUCCCPNEFXQJEL-UHFFFAOYSA-L strontium dihydroxide Chemical compound [OH-].[OH-].[Sr+2] UUCCCPNEFXQJEL-UHFFFAOYSA-L 0.000 description 1
- 229910001866 strontium hydroxide Inorganic materials 0.000 description 1
- 239000005720 sucrose Substances 0.000 description 1
- 150000005846 sugar alcohols Polymers 0.000 description 1
- 150000003467 sulfuric acid derivatives Chemical class 0.000 description 1
- 238000003786 synthesis reaction Methods 0.000 description 1
- 230000002194 synthesizing effect Effects 0.000 description 1
- 238000005979 thermal decomposition reaction Methods 0.000 description 1
- 150000003609 titanium compounds Chemical class 0.000 description 1
- XJDNKRIXUMDJCW-UHFFFAOYSA-J titanium tetrachloride Chemical compound Cl[Ti](Cl)(Cl)Cl XJDNKRIXUMDJCW-UHFFFAOYSA-J 0.000 description 1
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium(II) oxide Chemical compound [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 description 1
- 239000011800 void material Substances 0.000 description 1
- 238000005406 washing Methods 0.000 description 1
- VWQVUPCCIRVNHF-UHFFFAOYSA-N yttrium atom Chemical compound [Y] VWQVUPCCIRVNHF-UHFFFAOYSA-N 0.000 description 1
- 150000003748 yttrium compounds Chemical class 0.000 description 1
- 239000004246 zinc acetate Substances 0.000 description 1
- 239000011592 zinc chloride Substances 0.000 description 1
- 235000005074 zinc chloride Nutrition 0.000 description 1
- 150000003752 zinc compounds Chemical class 0.000 description 1
- NWONKYPBYAMBJT-UHFFFAOYSA-L zinc sulfate Chemical compound [Zn+2].[O-]S([O-])(=O)=O NWONKYPBYAMBJT-UHFFFAOYSA-L 0.000 description 1
- 229910000368 zinc sulfate Inorganic materials 0.000 description 1
- 229960001763 zinc sulfate Drugs 0.000 description 1
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
- H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
- C01B25/00—Phosphorus; Compounds thereof
- C01B25/16—Oxyacids of phosphorus; Salts thereof
- C01B25/26—Phosphates
- C01B25/45—Phosphates containing plural metal, or metal and ammonium
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01D—COMPOUNDS OF ALKALI METALS, i.e. LITHIUM, SODIUM, POTASSIUM, RUBIDIUM, CAESIUM, OR FRANCIUM
- C01D15/00—Lithium compounds
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/362—Composites
- H01M4/366—Composites as layered products
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
- H01M4/505—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese of mixed oxides or hydroxides containing manganese for inserting or intercalating light metals, e.g. LiMn2O4 or LiMn2OxFy
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
- H01M4/5825—Oxygenated metallic salts or polyanionic structures, e.g. borates, phosphates, silicates, olivines
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
- H01M4/621—Binders
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
- H01M4/624—Electric conductive fillers
- H01M4/625—Carbon or graphite
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B82—NANOTECHNOLOGY
- B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
- B82Y30/00—Nanotechnology for materials or surface science, e.g. nanocomposites
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2002/00—Crystal-structural characteristics
- C01P2002/60—Compounds characterised by their crystallite size
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2002/00—Crystal-structural characteristics
- C01P2002/80—Crystal-structural characteristics defined by measured data other than those specified in group C01P2002/70
- C01P2002/89—Crystal-structural characteristics defined by measured data other than those specified in group C01P2002/70 by mass-spectroscopy
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2004/00—Particle morphology
- C01P2004/51—Particles with a specific particle size distribution
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2004/00—Particle morphology
- C01P2004/60—Particles characterised by their size
- C01P2004/61—Micrometer sized, i.e. from 1-100 micrometer
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2004/00—Particle morphology
- C01P2004/60—Particles characterised by their size
- C01P2004/64—Nanometer sized, i.e. from 1-100 nanometer
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
- C01P2006/00—Physical properties of inorganic compounds
- C01P2006/12—Surface area
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
- H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Inorganic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Composite Materials (AREA)
- Organic Chemistry (AREA)
- Materials Engineering (AREA)
- Manufacturing & Machinery (AREA)
- Crystallography & Structural Chemistry (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
【課題】電子伝導性が高くかつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料を提供する。【解決手段】本発明のリチウムイオン二次電池用電極材料は、電極活物質と、その表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、炭素質被膜における電極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下、炭素質被膜は、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有する。【選択図】なし
Description
本発明は、リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極およびリチウムイオン二次電池に関する。
近年、小型化、軽量化、高容量化、高出力化が期待される電池として、リチウムイオン二次電池等の非水電解液系の二次電池が提案され、実用に供されている。
リチウムイオン二次電池は、リチウムイオンを可逆的に脱挿入可能な性質を有する正極および負極と、非水系の電解質とを備える。
リチウムイオン二次電池は、リチウムイオンを可逆的に脱挿入可能な性質を有する正極および負極と、非水系の電解質とを備える。
リチウムイオン二次電池の負極材料としては、負極活物質として、一般に炭素系材料またはチタン酸リチウム（Ｌｉ４Ｔｉ５Ｏ１２）等のリチウムイオンを可逆的に脱挿入可能な性質を有するＬｉ含有金属酸化物が用いられている。
リチウムイオン二次電池の正極材料としては、正極活物質として、層状酸化物系のコバルト酸リチウム（ＬＣＯ）やコバルトの一部を、マンガンおよびニッケルで置換した三元系層状酸化物（ＮＣＭ）、マンガン酸リチウム化合物であるスピネルマンガンリチウム（ＬＭＯ）、リン酸鉄リチウム（ＬＦＰ）、リン酸鉄マンガンリチウム（ＬＦＭＰ）等のリチウムイオンを可逆的に脱挿入可能な性質を有するＬｉ含有金属酸化物や、バインダー等を含む電極材料合剤が用いられている。そして、この電極材料合剤を電極集電体と称される金属箔の表面に塗布することにより、リチウムイオン二次電池の正極が形成されている。
このようなリチウムイオン二次電池は、従来の鉛電池、ニッケルカドミウム電池、ニッケル水素電池等の二次電池と比べて、軽量かつ小型であるとともに、高エネルギーを有している。そのため、リチウムイオン二次電池は、携帯用電話機、ノート型パーソナルコンピューター等の携帯用電子機器に用いられる小型電源のみならず、定置式の非常用大型電源としても用いられている。また、近年、リチウムイオン二次電池は、電力貯蔵用蓄電池、自動二輪車、電気自動車、プラグインハイブリッド自動車、ハイブリッド自動車、アイドリングストップシステム、電動工具等の高出力電源としても検討されている。これらの高出力電源として用いられるリチウムイオン二次電池には、高速の充放電特性が求められている。
しかしながら、電極活物質、例えば、リチウムイオンを可逆的に脱挿入可能な性質を有するリチウムリン酸塩化合物を含む電極材料は、電子伝導性が低いという問題がある。そこで、電極材料の電子伝導性を高めるために、電極活物質の粒子表面を炭素源である有機分で覆い、その後に有機分を炭化して、電極活物質の粒子表面に炭素質被膜を形成し、この炭素質被膜の炭素を電子伝導性物質として介在させた電極材料が知られている（例えば、特許文献１参照）。
また、電極材料の電子伝導性は高い程好ましい。電極活物質の表面を被覆する炭素質被膜の厚さにムラが生じると、正電極中で局所的に電子伝導性の低い箇所が生じる。そのため、リチウムイオン二次電池が、定置式の非常用大型電源として用いられる場合、特に低温下で使用される場合、リチウムイオン二次電池には、放電末期の電圧降下に伴う容量低下の問題が生じる。そこで、従来、電極活物質の表面を被覆する炭素質被膜の厚さのムラを低減する目的とした電極材料が知られている。すなわち、電極材料を凝集してなる凝集体（電極材料凝集粒子）の体積密度を制御することによって、電極活物質の表面を被覆する炭素質被膜の厚さのムラを軽減し、低温特性を改善した電極材料が知られている（例えば、特許文献２参照）。
一方、電極活物質の表面を被覆する炭素質被膜は、電極活物質に導電性を付与する効果とともに、リチウムイオン二次電池電解液中のフッ素系電解質と電解液に混入する水分との反応で生成するフッ化水素と電極活物質が接触する頻度を減らす効果を備えていることが一般に知られている。フッ化水素と電極活物質が接触する頻度を減らすことにより、電極活物質のフッ化水素による溶解を抑制してリチウムイオン二次電池の電池寿命を改善することができる。
また、電極活物質の表面を被覆する炭素質被膜の膜厚が厚い程、フッ化水素と電極活物質が接触する頻度が低下して電池寿命が改善する。
また、電極活物質の表面を被覆する炭素質被膜の膜厚が厚い程、フッ化水素と電極活物質が接触する頻度が低下して電池寿命が改善する。
しかしながら、電極活物質の表面を被覆する炭素質被膜の膜厚が厚過ぎると、電荷移動抵抗として一般に知られるリチウムイオンが、電極活物質の表面で脱挿入して、炭素質被膜中にリチウムイオンが拡散してしまう。そのため、電解液と電極活物質との間でリチウムイオンを受け渡しする反応の抵抗が増加する。一方、電極活物質の表面を被覆する炭素質被膜の膜厚が薄過ぎると、電荷移動抵抗は低下するとともに、電極材料の電子伝導が不充分となり、電子伝導が電池反応を律速する因子となるという課題があった。また、フッ化水素と電極活物質が接触する頻度が増加することによって、電池寿命が損なわれるという課題があった。
本発明は、上記事情に鑑みてなされたものであって、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料およびそのリチウムイオン二次電池用電極材料が複数凝集して造粒されてなるリチウムイオン二次電池用電極材料造粒体、そのリチウムイオン二次電池用電極材料造粒体を含有するリチウムイオン二次電池用電極、並びに、そのリチウムイオン二次電池用電極を備えたリチウムイオン二次電池を提供することを目的とする。
本発明者等は、上記課題を解決するために鋭意研究を行った結果、正極活物質と、その正極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、前記正極活物質は、一般式Ｌｉ ａ Ａ ｂ Ｄ ｃ ＰＯ ４ （但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物であり、炭素質被膜における正極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下とし、炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有することにより、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料を得ることができ、その電極材料を含むリチウムイオン二次電池用電極が電子伝導性、リチウムイオン拡散性に優れ、その電極材料をリチウムイオン二次電池として使用した際に、電池の入出力特性、充放電サイクル特性、低温特性が向上することを見出し、本発明を完成するに至った。
本発明のリチウムイオン二次電池用電極材料は、正極活物質と、該正極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、前記正極活物質は、一般式Ｌｉ ａ Ａ ｂ Ｄ ｃ ＰＯ ４ （但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物であり、前記炭素質被膜における前記正極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、前記炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、前記炭素質被膜の被覆率が４０％以上かつ９０％以下、前記炭素質被膜は、前記炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有する。
本発明のリチウムイオン二次電池用電極材料造粒体は、本発明のリチウムイオン二次電池用電極材料が複数凝集して造粒されてなる。
本発明のリチウムイオン二次電池用電極は、電極集電体と、該電極集電体上に形成された電極合剤層と、を備えたリチウムイオン二次電池用電極であって、前記電極合剤層は、本発明のリチウムイオン二次電池用電極材料造粒体を含有する。
本発明のリチウムイオン二次電池は、正極、負極および非水電解質を有するリチウムイオン二次電池であって、前記電極として、本発明のリチウムイオン二次電池用電極を備える。
本発明によれば、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料を提供することができる。
本発明のリチウムイオン二次電池用電極材料造粒体によれば、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料造粒体を提供することができる。
本発明のリチウムイオン二次電池用電極によれば、本発明のリチウムイオン二次電池用電極材料造粒体を含有するため、入出力特性に優れ、室温における充放電レート性能に優れるリチウムイオン二次電池を提供することができる。
本発明のリチウムイオン二次電池によれば、本発明のリチウムイオン二次電池用電極を備えているため、高速の充放電が可能なリチウムイオン二次電池を提供することができる。
本発明のリチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、およびリチウムイオン二次電池の実施の形態について説明する。
なお、本実施の形態は、発明の趣旨をより良く理解させるために具体的に説明するものであり、特に指定のない限り、本発明を限定するものではない。
なお、本実施の形態は、発明の趣旨をより良く理解させるために具体的に説明するものであり、特に指定のない限り、本発明を限定するものではない。
［リチウムイオン二次電池用電極材料］
本実施形態のリチウムイオン二次電池用電極材料（以下、「電極材料」と略すこともある。）は、電極活物質と、電極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、炭素質被膜における電極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下、炭素質被膜は、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有する。
本実施形態のリチウムイオン二次電池用電極材料（以下、「電極材料」と略すこともある。）は、電極活物質と、電極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、炭素質被膜における電極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下、炭素質被膜は、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有する。
本実施形態の電極材料は、飛行時間型二次イオン質量分析法（Ｔｉｍｅ−ｏｆ−Ｆｌｉｇｈｔ Ｓｅｃｏｎｄａｒｙ Ｉｏｎ Ｍａｓｓ Ｓｐｅｃｔｒｏｍｅｔｒｙ、ＴＯＦ−ＳＩＭＳ）により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比（以下、「官能基比率」と言うこともある。）が０．００１以上かつ１０．０００以下であり、０．０５０以上かつ５．０００以下であることが好ましく、０．０２０以上かつ１．０００以下であることがより好ましい。
ここで、官能基比率を上記の範囲とした理由は、次の通りである。官能基比率が０．００１未満では、電解液中に存在する水（Ｈ２Ｏ）、フッ化水素（ＨＦ）等の双極子モーメントを有する極性分子を炭素質被膜側に引き付ける力が弱過ぎて、リチウムイオン二次電池の寿命の悪化が生じる。一方、官能基比率が１０．０００を超えると、炭素質被膜の導電性が低くなり過ぎて、リチウムイオン二次電池の入出力特性が低下する。
ここで、官能基比率を上記の範囲とした理由は、次の通りである。官能基比率が０．００１未満では、電解液中に存在する水（Ｈ２Ｏ）、フッ化水素（ＨＦ）等の双極子モーメントを有する極性分子を炭素質被膜側に引き付ける力が弱過ぎて、リチウムイオン二次電池の寿命の悪化が生じる。一方、官能基比率が１０．０００を超えると、炭素質被膜の導電性が低くなり過ぎて、リチウムイオン二次電池の入出力特性が低下する。
官能基化率は、アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で分析された結果に基づいて算出される。この分析において、ヒドロキシ基（−ＯＨ）のカウント数は、質量数１７で得られるカウント数である。また、カルボキシル基（−ＣＯＯＨ）、ニトロ基（−ＮＯ２）およびスルホ基（−ＳＯ３Ｈ）から選択される少なくとも１種のカウント数の総和とは、それぞれの質量数４５、４６、８０をピークとする一連の検出の総和として得られるカウント数である。カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和を、ヒドロキシ基のカウント数で除した値を、官能基化率とする。
ここで、カウント数とは、分析時間３０分の間に、イオン銃でスパッタされた飛散物質を飛行時間型二次イオン質量分析装置で検出する際に、各官能基に相当する質量の検出回数を表す。
ここで、カウント数とは、分析時間３０分の間に、イオン銃でスパッタされた飛散物質を飛行時間型二次イオン質量分析装置で検出する際に、各官能基に相当する質量の検出回数を表す。
なお、炭素質被膜の表面のカウント数に対する、ヒドロキシ基のカウント数と、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和との和の比が、０．０１以上かつ１．００以下であることが好ましく、０．１０以上かつ０．５０以下であることがより好ましく、０．１５以上かつ０．２０以下であることがさらに好ましい。
ここで、炭素質被膜の表面のカウント数とは、例えば、Ｃ、ＣＨ、Ｃ２Ｈ等の炭素を主体的に含む検出成分のカウント数の総和のことである。
ここで、炭素質被膜の表面のカウント数とは、例えば、Ｃ、ＣＨ、Ｃ２Ｈ等の炭素を主体的に含む検出成分のカウント数の総和のことである。
本実施形態の電極材料は、炭素質被膜の被覆率が４０％以上かつ９０％以下であり、５０％以上かつ８５％以下であることが好ましく、６０％以上かつ８０％以下であることがより好ましい。
ここで、炭素質被膜の被覆率を上記の範囲とした理由は、次の通りである。炭素質被膜の被覆率が４０％未満では、電極材料の電子伝導性が不充分となる。一方、炭素質被膜の被覆率が９０％を超えると、炭素質被膜における電荷移動抵抗が増加して、リチウムイオン二次電池の入出力特性が低下する。
ここで、炭素質被膜の被覆率を上記の範囲とした理由は、次の通りである。炭素質被膜の被覆率が４０％未満では、電極材料の電子伝導性が不充分となる。一方、炭素質被膜の被覆率が９０％を超えると、炭素質被膜における電荷移動抵抗が増加して、リチウムイオン二次電池の入出力特性が低下する。
炭素質被膜の被覆率は、アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で分析された結果に基づいて算出される。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された面積を電極活物質の露出割合とし、有意な量のリチウムイオンが検出されなかった面積を炭素質被膜の割合とみなして、炭素被覆率を算出する。なお、有意な量のリチウムイオン検出については、分析装置の測定精度に依存するが、例えば、前記の測定条件において、リチウムイオンのカウント数が１０カウントを超えた箇所について、有意な量のリチウムイオンが検出されたこととする。
なお、有意な量とは、ほぼ全面で検出される微小なカウント（バックグラウンド）を超えた量である。ここでは、１０カウント付近をバックグラウンドとする。
なお、有意な量とは、ほぼ全面で検出される微小なカウント（バックグラウンド）を超えた量である。ここでは、１０カウント付近をバックグラウンドとする。
本実施形態の電極材料は、炭素質被膜は、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有し、炭素質被膜１００平方ナノメートル当たり５個以上の貫通孔を有することが好ましく、炭素質被膜１００平方ナノメートル当たり１０個以上の貫通孔を有することがより好ましい。また、炭素質被膜において、炭素質被膜１００平方ナノメートル当たりに有する貫通孔の数の上限は１０００００個以下であってもよく、１００００個以下であってもよく、１０００個以下であってもよい。
ここで、炭素質被膜は、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有するとした理由は、次の通りである。
炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有することによって、リチウムイオンおよび電解液と溶媒和したリチウムイオンの少なくとも一方が、炭素質被膜中を容易に移動可能となるからである。炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有さないと、炭素質被膜における電荷移動抵抗が増加して、リチウムイオン二次電池の入出力特性が低下する。
炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有することによって、リチウムイオンおよび電解液と溶媒和したリチウムイオンの少なくとも一方が、炭素質被膜中を容易に移動可能となるからである。炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有さないと、炭素質被膜における電荷移動抵抗が増加して、リチウムイオン二次電池の入出力特性が低下する。
炭素質被膜１００平方ナノメートル当たりの貫通孔の数は、アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で分析された結果に基づいて算出される。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された領域を電極活物質が露出しているとみなし、炭素質被膜中で有意な量のリチウムイオンが検出された領域を貫通孔とみなす。なお、有意な量のリチウムイオン検出については、分析装置の測定精度に依存するが、例えば、前記の測定条件において、リチウムイオンのカウント数が１０カウントを超えた箇所について、有意な量のリチウムイオンが検出されたこととする。
なお、炭素質被膜において、貫通孔は電極活物質の表面に対して垂直方向に形成されていることが好ましいが、貫通孔が電極活物質の表面に対して垂直方向から傾いて形成されていてもよく、また貫通孔が屈曲していてもよい。
本実施形態の電極材料は、炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比が０．５以上かつ１０．０以下であることが好ましく、１．０以上かつ８．０以下であることがより好ましく、２．０以上かつ５．０以下であることがさらに好ましい。
炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比を上記の範囲とすることによって、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、リチウムイオン二次電池の寿命の改善を可能とするリチウムイオン二次電池用電極材料を得ることができる。
炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比を上記の範囲とすることによって、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、リチウムイオン二次電池の寿命の改善を可能とするリチウムイオン二次電池用電極材料を得ることができる。
ここで、炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比を上記の範囲とした理由は、次の通りである。
炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比が０．５以上であれば、リチウムイオンおよび電解液と溶媒和したリチウムイオンの少なくとも一方が、炭素質被膜中を容易に移動可能となり、炭素質被膜における電荷移動抵抗が低下して、リチウムイオン二次電池の入出力特性が向上する。一方、炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比が１０．０以下であれば、電解液中に存在するフッ化水素と電極活物質が接触する頻度が低下し、電極活物質の劣化が抑えられるため、リチウムイオン二次電池の寿命を改善することができる。
炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比が０．５以上であれば、リチウムイオンおよび電解液と溶媒和したリチウムイオンの少なくとも一方が、炭素質被膜中を容易に移動可能となり、炭素質被膜における電荷移動抵抗が低下して、リチウムイオン二次電池の入出力特性が向上する。一方、炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比が１０．０以下であれば、電解液中に存在するフッ化水素と電極活物質が接触する頻度が低下し、電極活物質の劣化が抑えられるため、リチウムイオン二次電池の寿命を改善することができる。
貫通孔における炭素質被膜の表面に存在する開口部の直径は、飛行時間型二次イオン質量分析装置による面分析の結果に基づくリチウムイオンの検出箇所のスポット径として測定される。
本実施形態の電極材料において、炭素質被膜の平均膜厚は、１．０ｎｍ以上かつ７．０ｎｍ以下であることが好ましく、３．０ｎｍ以上かつ５．０ｎｍ以下であることがより好ましい。
ここで、炭素質被膜の平均膜厚を上記の範囲とした理由は、次の通りである。炭素質被膜の平均膜厚が１．０ｎｍ以上であれば、炭素質被膜における電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、リチウムイオン二次電池の高速充放電レートにおける電圧低下が生じ難い。一方、炭素質被膜の平均膜厚が７．０ｎｍ以下であれば、リチウムイオンが炭素質被膜中を拡散する際に、立体障害による電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、リチウムイオン二次電池の高速充放電レートにおける電圧低下が生じ難い。
ここで、炭素質被膜の平均膜厚を上記の範囲とした理由は、次の通りである。炭素質被膜の平均膜厚が１．０ｎｍ以上であれば、炭素質被膜における電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、リチウムイオン二次電池の高速充放電レートにおける電圧低下が生じ難い。一方、炭素質被膜の平均膜厚が７．０ｎｍ以下であれば、リチウムイオンが炭素質被膜中を拡散する際に、立体障害による電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、リチウムイオン二次電池の高速充放電レートにおける電圧低下が生じ難い。
炭素質被膜の平均膜厚は、電極材料の炭素質被膜を、透過型電子顕微鏡（ＴＥＭ）を用いて観察し、電極材料における異なる粒子の炭素質被膜厚み１００点の平均値から測定される。
炭素質被膜で被覆された電極活物質の大きさは、特に限定されないが、平均一次粒子径が０．０５μｍ以上かつ１０μｍ以下であることが好ましく、０．０６μｍ以上かつ３μｍ以下であることがより好ましい。
平均一次粒子径が上記範囲内であると、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆し易く、高速充放電レートにおいて、実質的にリチウムイオン二次電池の放電容量を高めることができ、リチウムイオン二次電池における充分な充放電性能を実現することができる。
平均一次粒子径が上記範囲内であると、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆し易く、高速充放電レートにおいて、実質的にリチウムイオン二次電池の放電容量を高めることができ、リチウムイオン二次電池における充分な充放電性能を実現することができる。
なお、炭素質被膜で被覆された電極活物質の平均一次粒子径が０．０５μｍ未満では、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆することが困難となる。これにより、高速充放電レートにおいて、炭素の被覆が均一になされなかった電極活物質の結晶粒の炭素質被膜の表面領域における電荷移動抵抗が高くなる。特に、高速で充放電を行った場合に、炭素質被膜の表面領域における電荷移動抵抗が高い領域にてリチウムイオン挿入脱離が完結する以前に、電池電圧が充放電時の上下限電圧に到達する。これにより、実質的にリチウムイオン二次電池の放電容量が低くなり、リチウムイオン二次電池における充分な充放電性能を実現することが困難となる。また、炭素質被膜で被覆された電極活物質の平均一次粒径が１０μｍを超えると、電極活物質の結晶粒内のリチウムイオン拡散抵抗が充放電反応の律速因子となるほどに大きくなる。特に、高速で充放電を行った場合に、炭素質被膜の表面領域における電荷移動抵抗が高い領域にてリチウムイオン挿入脱離が完結する以前に、電池電圧が充放電時の上下限電圧に到達する。これにより、実質的にリチウムイオン二次電池の放電容量が低くなり、リチウムイオン二次電池における充分な充放電性能を実現することが困難となる。
ここで、平均粒子径とは、体積平均粒子径のことである。本実施形態における炭素質被膜で被覆された電極活物質（以下、「炭素被覆電極活物質」と言う。）の平均一次粒子径は、走査型電子顕微鏡（ＳＥＭ；Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）像によって求められ、無作為に選択した一次粒子百個の長軸径の平均値を平均一次粒子径とする。
炭素被覆電極活物質の形状は、特に限定されないが、球状、略球状、俵状、米粒状、円柱状、略円柱状、直方体状および略直方体状からなる群から選択される少なくとも１種であることが好ましい。すなわち、炭素被覆電極活物質の形状は、全て同一であってもよく、２種以上混在していてもよい。
ここで、炭素被覆電極活物質の形状が、球状、略球状、俵状、米粒状、円柱状、略円柱状、直方体状および略直方体状からなる群から選択される少なくとも１種であることが好ましい理由は、炭素被覆電極活物質と、バインダー樹脂（結着剤）と、導電助剤とを混合してリチウムイオン二次電池用電極を形成する際に、電極密度の調整が容易となるからである。
ここで、炭素被覆電極活物質の形状が、球状、略球状、俵状、米粒状、円柱状、略円柱状、直方体状および略直方体状からなる群から選択される少なくとも１種であることが好ましい理由は、炭素被覆電極活物質と、バインダー樹脂（結着剤）と、導電助剤とを混合してリチウムイオン二次電池用電極を形成する際に、電極密度の調整が容易となるからである。
また、炭素被覆電極活物質の一次粒子（電極材料）を複数凝集して、略球形の二次粒子からなる造粒体を調製する際にも、炭素被覆電極活物質の形状が、球状、略球状、俵状、米粒状、円柱状、略円柱状、直方体状および略直方体状からなる群から選択される少なくとも１種であることが好ましい。その理由は、二次粒子の充填性を高くすることが可能であるからである。また、電極材料と、バインダー樹脂（結着剤）と、導電助剤と、溶媒とを混合して、電極材料合剤を調製する際の溶媒量を低減させることができる。また、電極材料合剤の電極集電体への塗工も容易となる。
本実施形態の電極材料における炭素量は、炭素被覆電極活物質の質量百分率（炭素被覆電極活物質の全量を１００質量％とした場合）に対して、０．８質量％以上かつ３．５質量％以下であることが好ましく、１．０質量％以上かつ２．５質量％以下であることがより好ましく、１．１質量％以上かつ１．７質量％以下であることがさらに好ましい。
炭素量が０．８質量％以上であれば、電極活物質の表面における炭素質被膜の被覆率が４０％を超えるため、リチウムイオン二次電池を形成した場合に、高速充放電レートにおけるリチウムイオン二次電池の放電容量が高くなる。その結果、リチウムイオン二次電池は充分な充放電レート性能を実現することが可能となる。一方、炭素量が３．５質量％以下であれば、リチウムイオンが炭素質被膜中を拡散する際に、立体障害による電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、高速充放電レートにおけるリチウムイオン二次電池の電圧低下が生じ難い。
炭素量が０．８質量％以上であれば、電極活物質の表面における炭素質被膜の被覆率が４０％を超えるため、リチウムイオン二次電池を形成した場合に、高速充放電レートにおけるリチウムイオン二次電池の放電容量が高くなる。その結果、リチウムイオン二次電池は充分な充放電レート性能を実現することが可能となる。一方、炭素量が３．５質量％以下であれば、リチウムイオンが炭素質被膜中を拡散する際に、立体障害による電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、高速充放電レートにおけるリチウムイオン二次電池の電圧低下が生じ難い。
本実施形態の電極材料における炭素含有量は、炭素分析計（炭素硫黄分析装置：ＥＭＩＡ−８１０Ｗ（商品名）、堀場製作所社製）を用いて測定される。
本実施形態の電極材料の比表面積は、５ｍ２／ｇ以上かつ４０ｍ２／ｇ以下であることが好ましく、９ｍ２／ｇ以上かつ３０ｍ２／ｇ以下であることがより好ましい。
比表面積が５ｍ２／ｇ以上であれば、本実施形態の電極材料における炭素量が３．５質量％であった場合に炭素質被膜の平均膜厚が７．０ｎｍ以下となる。一方、比表面積が４０ｍ２／ｇ以下であれば、本実施形態の電極材料における炭素量が０．８質量％であった場合に炭素質被膜の平均膜厚が１．０ｎｍ以上となる。
比表面積が５ｍ２／ｇ以上であれば、本実施形態の電極材料における炭素量が３．５質量％であった場合に炭素質被膜の平均膜厚が７．０ｎｍ以下となる。一方、比表面積が４０ｍ２／ｇ以下であれば、本実施形態の電極材料における炭素量が０．８質量％であった場合に炭素質被膜の平均膜厚が１．０ｎｍ以上となる。
本実施形態の電極材料の比表面積は、比表面積計を用いて、窒素（Ｎ２）吸着によるＢＥＴ法により測定される。
本実施形態の電極材料において、炭素質被膜を構成する炭素分によって計算される、炭素質被膜の密度は０．３ｇ／ｃｍ３以上かつ１．５ｇ／ｃｍ３以下であることが好ましく、０．４ｇ／ｃｍ３以上かつ１．０ｇ／ｃｍ３以下であることがより好ましい。炭素質被膜を構成する炭素分によって計算される、炭素質被膜の密度とは、炭素質被膜が炭素のみから構成されると想定した場合に、炭素質被膜の単位体積当たりの質量である。
炭素質被膜の密度が０．３ｇ／ｃｍ３以上であれば、炭素質被膜が充分な電子伝導性を示す。一方、炭素質被膜の密度が１．５ｇ／ｃｍ３以下であれば、炭素質被膜における層状構造からなる黒鉛の微結晶の含有量が少ないため、リチウムイオンが炭素質被膜中を拡散する際に、黒鉛の微結晶による立体障害が生じない。これにより、電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、高速充放電レートにおけるリチウムイオン二次電池の電圧低下が生じ難い。
炭素質被膜の密度が０．３ｇ／ｃｍ３以上であれば、炭素質被膜が充分な電子伝導性を示す。一方、炭素質被膜の密度が１．５ｇ／ｃｍ３以下であれば、炭素質被膜における層状構造からなる黒鉛の微結晶の含有量が少ないため、リチウムイオンが炭素質被膜中を拡散する際に、黒鉛の微結晶による立体障害が生じない。これにより、電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、高速充放電レートにおけるリチウムイオン二次電池の電圧低下が生じ難い。
本実施形態の電極材料において、炭素質被膜を構成する炭素分の質量は、炭素質被膜の質量全体（１００質量％）の５０質量％以上であることが好ましく、６０質量％以上であることがより好ましい。
炭素質被膜は、炭素の前駆体である炭素質源の熱分解によって生成したものであって、炭素の他に水素、酸素等の元素を含んでいる。電極材料を製造する際の焼成温度が５００℃以下であると、炭素質被膜の質量全体に占める炭素分の質量が５０質量％未満となって、炭素質被膜の電荷移動抵抗が高くなる。その結果、リチウムイオン二次電池の内部抵抗が上昇し、リチウムイオン二次電池の高速充放電レートにおける電圧低下が著しくなる。
炭素質被膜は、炭素の前駆体である炭素質源の熱分解によって生成したものであって、炭素の他に水素、酸素等の元素を含んでいる。電極材料を製造する際の焼成温度が５００℃以下であると、炭素質被膜の質量全体に占める炭素分の質量が５０質量％未満となって、炭素質被膜の電荷移動抵抗が高くなる。その結果、リチウムイオン二次電池の内部抵抗が上昇し、リチウムイオン二次電池の高速充放電レートにおける電圧低下が著しくなる。
「電極活物質」
電極活物質としては、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物、ＬｉＣｏＯ２、ＬｉＭｎ２Ｏ４、ＬｉＮｉＯ２、ＬｉＮｉαＣｏβＭｎγＯ２（０．５≦α＋β＋γ≦１．５）等が挙げられる。これらの中でも、高放電容量、高エネルギー密度の観点から点から、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物が好ましい。
電極活物質としては、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物、ＬｉＣｏＯ２、ＬｉＭｎ２Ｏ４、ＬｉＮｉＯ２、ＬｉＮｉαＣｏβＭｎγＯ２（０．５≦α＋β＋γ≦１．５）等が挙げられる。これらの中でも、高放電容量、高エネルギー密度の観点から点から、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物が好ましい。
Ａについては、Ｆｅ、ＭｎおよびＣｏが好ましく、Ｆｅがより好ましい。
Ｄについては、Ｍｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、ＺｎおよびＡｌが好ましく、Ｍｇがより好ましい。
Ｄについては、Ｍｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、ＺｎおよびＡｌが好ましく、Ｍｇがより好ましい。
また、希土類元素とは、ランタン系列であるＬａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｐｍ、Ｓｍ、Ｅｕ、Ｇｄ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｌｕの１５元素のことである。
一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物（以下、「化合物Ａ」と言うこともある。）としては、例えば、ＬｉＦｅＰＯ４、ＬｉＭｎＰＯ４、ＬｉＣｏＰＯ４、ＬｉＮｉＰＯ４、ＬｉＦｅ０．５Ｍｎ０．５ＰＯ４、ＬｉＦｅ０．４Ｍｎ０．６ＰＯ４、ＬｉＦｅ０．３Ｍｎ０．７ＰＯ４、ＬｉＦｅ０．２Ｍｎ０．８ＰＯ４、ＬｉＦｅ０．１Ｍｎ０．９ＰＯ４、ＬｉＦｅ０．２６５Ｃｏ０．００５Ｍｇ０．０３Ｍｎ０．７ＰＯ４等が挙げられる。
また、電極活物質は、一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物と、その一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物の表面に存在する一般式ＬｉｅＣｆＰＯ４（但し、ＣはＦｅおよびＭｎから選択される少なくとも１種、０≦ｅ＜２、０＜ｆ＜１．５、前記一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物とは異なる化合物である。）で表わされる化合物と、を含有することが好ましい。
Ｃについては、Ｆｅが好ましい。
電極活物質がこれらの元素を含む場合、入出力特性に優れ、エネルギー密度が高く、さらに高い安全性を実現可能な電極合剤層を形成することができる。また、これらの元素は、資源量が豊富であるため、選択する材料として好ましい。
一般式ＬｉｅＣｆＰＯ４で表わされる化合物（以下、「化合物Ｂ」と言うこともある。）としては、例えば、ＬｉＦｅＰＯ４、Ｌｉ２ＦｅＰＯ４、ＬｉＭｎＰＯ４、Ｌｉ２ＭｎＰＯ４、ＬｉＦｅ０．５Ｍｎ０．５ＰＯ４、ＬｉＦｅ０．４Ｍｎ０．６ＰＯ４、ＬｉＦｅ０．３Ｍｎ０．７ＰＯ４、ＬｉＦｅ０．２Ｍｎ０．８ＰＯ４、ＬｉＦｅ０．１Ｍｎ０．９ＰＯ４、Ｌｉ２Ｆｅ０．５Ｍｎ０．５ＰＯ４、Ｌｉ２Ｆｅ０．４Ｍｎ０．６ＰＯ４、Ｌｉ２Ｆｅ０．３Ｍｎ０．７ＰＯ４、Ｌｉ２Ｆｅ０．２Ｍｎ０．８ＰＯ４、Ｌｉ２Ｆｅ０．１Ｍｎ０．９ＰＯ４等が挙げられる。但し、化合物Ｂは化合物Ａと異なる化合物である。
電極活物質が、化合物Ａと、化合物Ａの表面に存在する化合物Ｂとを含むことにより、例えば、化合物ＡがＬｉＭｎＰＯ４、ＬｉＣｏＰＯ４、ＬｉＮｉＰＯ４のような電極活物質の表面に炭素質被膜を形成し難い材料である場合にも、化合物Ｂが介在することによって、電極活物質の表面に炭素質被膜を形成することが可能となる。すなわち、電極活物質が、化合物Ａと化合物Ｂを含む場合、炭素質被膜は、化合物Ａの表面、化合物Ｂの表面、または、化合物Ａと化合物Ｂの表面に形成される。
電極活物質が、化合物Ａと化合物Ｂを含む場合、化合物Ａと化合物Ｂの比は、モル比で、９９．９：０．１〜９０．０：１０．０であることが好ましく、９９．５：０．５〜９５.０：５．０であることがより好ましい。
電極活物質の大きさは、特に限定されないが、平均一次粒子径が０．０１μｍ以上かつ９μｍ以下であることが好ましく、０．０４μｍ以上かつ３μｍ以下であることがより好ましい。
電極活物質の平均一次粒子径が上記範囲内であれば、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆しやすい。その結果、高速充放電レートにおいて実質的にリチウムイオン二次電池の放電容量を高めることができ、リチウムイオン二次電池における充分な充放電性能を実現することができる。
電極活物質の平均一次粒子径が上記範囲内であれば、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆しやすい。その結果、高速充放電レートにおいて実質的にリチウムイオン二次電池の放電容量を高めることができ、リチウムイオン二次電池における充分な充放電性能を実現することができる。
なお、電極活物質の平均一次粒子径が０．０１μｍ未満では、電極活物質の結晶粒の表面を炭素質被膜で均一に被覆することが困難となる。その結果、リチウムイオン二次電池の高速充放電レートにおいて、炭素質被膜が均一に被覆されなかった電極活物質の結晶粒の炭素質被膜の表面領域における電荷移動抵抗が高くなる。特に、高速で充放電を行った場合に、電荷移動抵抗が高い領域におけるリチウムイオン挿入脱離が完結する以前に、電池電圧が充放電時の上下限電圧に到達する。これにより、実質的に放電容量が低くなり、充分な充放電性能を実現することが困難となる。また、電極活物質の平均一次粒子径が９μｍを超えると、電極活物質の結晶粒内のリチウムイオン拡散抵抗が充放電反応の律速因子となるほどに大きくなる。特に、高速で充放電を行った場合に、炭素質被膜の表面領域における電荷移動抵抗が高い領域にてリチウムイオン挿入脱離が完結する以前に、電池電圧が充放電時の上下限電圧に到達する。これにより、実質的に放電容量が低くなり、充分な充放電性能を実現することが困難となる。
ここで、平均粒子径とは、体積平均粒子径のことである。本実施形態における電極活物質の一次粒子の平均一次粒子径は、走査型電子顕微鏡（ＳＥＭ；Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）像によって求められ、無作為に選択した一次粒子百個の長軸径の平均値を平均一次粒子径とする。
また、結晶粒とは、単一の結晶子からなる粒子、すなわち、単結晶粒子のことである。電極活物質または電極材料の大部分が単結晶粒子の集合体からなる場合には、結晶粒は一次粒子と等しくなり、結晶子径が一次粒子径と等しくなる。
結晶子径は、Ｘ線回折測定（Ｘ−ｒａｙ Ｄｉｆｆｒａｃｔｉｏｎ：ＸＲＤ）の結果からリートベルト法（Ｒｉｅｔｖｅｌｄ法）またはシェラーの式を用いて算出できる。ただし、結晶子径が０．２μｍを超える粒子については、Ｘ線回折測定結果に基づく結晶子径の算出精度が低くなるため、便宜上、走査型電子顕微鏡像に基づく平均一次粒子径と結晶子径が等しいものとする。
電極活物質の形状は、特に限定されないが、球状、略球状、俵状、米粒状、円柱状、略円柱状、直方体状および略直方体状からなる群から選択される少なくとも１種であることが好ましく、球状であることがより好ましく、真球状であることが特に好ましい。電極活物質の形状が真球状であれば、炭素質被膜で被覆された電極活物質が二次粒子を形成してなる電極材料が、球状の二次粒子を形成し易い。
ここで、電極活物質の形状が球状であることが好ましい理由は、電極材料と、バインダー樹脂（結着剤）と、溶媒とを混合して電極材料合剤を調製する際の溶媒量を低減することができるとともに、この電極材料合剤の電極集電体への塗工も容易となるからである。
また、電極活物質の形状が球状であれば、電極活物質の表面積が最小となり、電極材料合剤に添加するバインダー樹脂（結着剤）の配合量を最小限にすることができる。その結果、得られる電極の内部抵抗を小さくすることができる。
さらに、電極活物質の形状が球状であると、電極材料合剤を電極集電体へ塗工した際に、電極材料を最密充填し易くなるため、単位体積当たりの電極材料の充填量が多くなる。したがって、電極密度を高くすることができ、その結果、リチウムイオン二次電池の高容量化を図ることができる。
また、電極活物質の形状が球状であれば、電極活物質の表面積が最小となり、電極材料合剤に添加するバインダー樹脂（結着剤）の配合量を最小限にすることができる。その結果、得られる電極の内部抵抗を小さくすることができる。
さらに、電極活物質の形状が球状であると、電極材料合剤を電極集電体へ塗工した際に、電極材料を最密充填し易くなるため、単位体積当たりの電極材料の充填量が多くなる。したがって、電極密度を高くすることができ、その結果、リチウムイオン二次電池の高容量化を図ることができる。
「炭素質被膜」
炭素質被膜の原料となる炭素源は、炭素の純度が４２．００％以上かつ６０．００％以下の有機化合物由来であることが好ましい。
炭素質被膜の原料となる炭素源は、炭素の純度が４２．００％以上かつ６０．００％以下の有機化合物由来であることが好ましい。
本実施形態のリチウムイオン二次電池用電極材料における炭素質被膜の原料となる炭素源の「炭素の純度」の算出方法としては、複数種類の有機化合物を用いる場合、各有機化合物の配合量（質量％）と既知の炭素の純度（％）から、各有機化合物の配合量中の炭素量（質量％）を算出、合算し、その有機化合物の総配合量（質量％）と総炭素量（質量％）から、下記の式（１）に従って算出する方法が用いられる。
炭素の純度（％）＝総炭素量（質量％）／総配合量（質量％）×１００・・・（１）
炭素の純度（％）＝総炭素量（質量％）／総配合量（質量％）×１００・・・（１）
本実施形態のリチウムイオン二次電池用電極材料において、電極活物質が、化合物Ａと、その表面に存在する化合物Ｂとを含む場合、化合物Ａの表面と化合物Ｂの表面が炭素質被膜で被覆されていることがある。この場合、少なくとも電極活物質を構成する化合物Ａの表面の３０％以上が炭素質被膜で被覆されていることが好ましく、少なくとも電極活物質を構成する化合物Ａの表面の３５％以上が炭素質被膜で被覆されていることがより好ましい。また、電極活物質を構成する化合物Ｂの表面の５０％以上が炭素質被膜で被覆されていることが好ましく、電極活物質を構成する化合物Ｂの表面の７０％以上が炭素質被膜で被覆されていることがより好ましい。
本実施形態のリチウムイオン二次電池用電極材料によれば、電極活物質と、その電極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、炭素質被膜における電極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下とし、炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有することにより、このリチウムイオン二次電池用電極材料を用いてリチウムイオン二次電池を構成した場合に、双極子モーメントを有する分子間で働く引力の一種である分子間力により、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が電解液中に存在する水（Ｈ２Ｏ）、フッ化水素（ＨＦ）等の双極子モーメントを有する極性分子を引き付け、フッ化水素と電極活物質が接触する頻度を低減して電極活物質の劣化を抑制することができる。その結果、リチウムイオン二次電池の寿命の改善を可能とするとともに、電子伝導性とリチウムイオンの拡散性の両特性のさらなる向上が可能となる。
［リチウムイオン二次電池用電極材料造粒体］
本実施形態のリチウムイオン二次電池用電極材料造粒体（以下、「電極材料造粒体」と略すこともある。）は、本実施形態の電極材料が複数凝集して造粒されてなる造粒体である。
本実施形態のリチウムイオン二次電池用電極材料造粒体（以下、「電極材料造粒体」と略すこともある。）は、本実施形態の電極材料が複数凝集して造粒されてなる造粒体である。
本実施形態の電極材料造粒体は、上記の電極活物質からなる結晶粒（一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物のみからなる結晶粒、および一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物と一般式ＬｉｅＣｆＰＯ４で表わされる化合物とからなる結晶粒の少なくとも一方）、または、上記の電極活物質からなる一次粒子（一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物のみからなる粒子、および一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物と一般式ＬｉｅＣｆＰＯ４で表わされる化合物とからなる粒子の少なくとも一方）と、これらの表面を被覆する炭素質被膜と、を含むリチウムイオン二次電池用電極材料が、炭素質被膜を介して複数凝集して造粒されてなる造粒体（二次粒子）であることが好ましい。
本実施形態の電極材料造粒体の平均粒子径（平均二次粒子径）は、０．３μｍ以上かつ５０μｍ以下であることが好ましく、１μｍ以上かつ３０μｍ以下であることがより好ましい。
電極材料造粒体の平均二次粒子径が０．３μｍ以上であれば、リチウムイオン二次電池用電極を形成する際に、電極集電体と、炭素質被膜で被覆された電極活物質との充分な密着強度が得られ、バインダー樹脂の配合量が過剰となることを防ぎ、リチウムイオン二次電池の放電容量を高めることができる。一方、電極材料造粒体の平均二次粒子径が５０μｍ以下であれば、リチウムイオン二次電池用電極を形成した場合に、電極内において、電極材料の粗密の分布を生じ難くすることができる。これにより、電極の微視的領域において、電極材料の劣化速度に差が生じることを防ぐことができる。
電極材料造粒体の平均二次粒子径が０．３μｍ以上であれば、リチウムイオン二次電池用電極を形成する際に、電極集電体と、炭素質被膜で被覆された電極活物質との充分な密着強度が得られ、バインダー樹脂の配合量が過剰となることを防ぎ、リチウムイオン二次電池の放電容量を高めることができる。一方、電極材料造粒体の平均二次粒子径が５０μｍ以下であれば、リチウムイオン二次電池用電極を形成した場合に、電極内において、電極材料の粗密の分布を生じ難くすることができる。これにより、電極の微視的領域において、電極材料の劣化速度に差が生じることを防ぐことができる。
ここで、電極材料造粒体の平均二次粒子径は、電極材料造粒体の個数平均粒子径を意味している。電極材料造粒体の平均二次粒子径は、レーザー回折散乱式粒度分布測定装置等を用いて測定することができる。
本実施形態の電極材料造粒体の体積密度は、電極材料造粒体を中実と仮定した場合の体積密度の３０体積％以上かつ７０体積％以下であることが好ましい。
ここで、中実な電極材料造粒体とは、空隙が全く存在しない造粒体のことであり、この中実な電極材料造粒体の密度は電極材料の理論密度に等しいものとする。
ここで、中実な電極材料造粒体とは、空隙が全く存在しない造粒体のことであり、この中実な電極材料造粒体の密度は電極材料の理論密度に等しいものとする。
また、本実施形態の電極材料造粒体は、炭素被覆電極活物質同士が、炭素質被膜を介して点接触の状態で凝集し、炭素被覆電極活物質同士の接触部分が断面積の小さい頸部状となって強固に接続された状態の凝集体のことである。このように、炭素被覆電極活物質同士の接触部分が断面積の小さい頸部状となることにより、本実施形態の電極材料造粒体は、凝集体内部にチャネル状（網目状）の空隙が三次元に広がった構造となる。
なお、本実施形態の電極材料造粒体の体積密度が、電極材料造粒体を中実と仮定した場合の体積密度の３０体積％以上であれば、電極材料造粒体が緻密化することにより、電極材料造粒体の機械的強度が増す。例えば、電極材料造粒体と、バインダー樹脂（結着剤）と、導電助剤と、溶媒とを混合して電極材料合剤を調製する際に、電極材料造粒体が崩れ難くなる。その結果、電極材料合剤の粘度の上昇が抑制され、かつ流動性が保たれる。これにより、電極材料合剤の塗工性を向上することができるとともに、電極材料合剤からなる塗膜における電極活物質の充填性の向上を図ることもできる。電極材料合剤を調製する際に電極材料造粒体が崩れる場合には、電極活物質同士を結着するためのバインダー樹脂の配合量が増える。そのため、電極材料合剤の粘度上昇、電極材料合剤における固形分濃度の低下、および電極材料合剤を用いて形成された電極合剤層に占める電極材料の比率が低下する。
また、本実施形態の電極材料造粒体の体積密度が、電極材料造粒体を中実と仮定した場合の体積密度の７０体積％以下であれば、リチウムイオン二次電池を作製した際に、電極材料造粒体内部に、電池として駆動するのに充分な程度のリチウムイオンの伝導経路が形成される。
本実施形態の電極活物質が、化合物Ａと、その表面に存在する化合物Ｂとを含む場合、化合物Ａの表面と化合物Ｂの表面が炭素質被膜で被覆されていることがある。この場合、少なくとも電極活物質を構成する化合物Ａの表面の３０％以上が炭素質被膜で被覆されていることが好ましく、少なくとも電極活物質を構成する化合物Ａの表面の３５％以上が炭素質被膜で被覆されていることがより好ましい。また、電極活物質を構成する化合物Ｂの表面の５０％以上が炭素質被膜で被覆されていることが好ましく、電極活物質を構成する化合物Ｂの表面の７０％以上が炭素質被膜で被覆されていることがより好ましい。
本実施形態のリチウムイオン二次電池用電極材料造粒体によれば、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善を可能とするリチウムイオン二次電池用電極材料造粒体を提供することができる。
［電極活物質または電極活物質の前駆体の製造方法］
本実施形態で用いられる電極活物質または電極活物質の前駆体の製造方法としては、例えば、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物（化合物Ａ）からなる電極活物質またはその前駆体を製造する方法、一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物（化合物Ａ）と、その化合物Ａの表面に存在する一般式ＬｉｅＣｆＰＯ４（但し、ＣはＦｅおよびＭｎから選択される少なくとも１種、０≦ｅ＜２、０＜ｆ＜１．５、前記一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物とは異なる化合物である。）で表わされる化合物（化合物Ｂ）と、を含む電極活物質またはその前駆体を製造する方法等が挙げられる。
本実施形態で用いられる電極活物質または電極活物質の前駆体の製造方法としては、例えば、一般式ＬｉａＡｂＤｃＰＯ４（但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物（化合物Ａ）からなる電極活物質またはその前駆体を製造する方法、一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物（化合物Ａ）と、その化合物Ａの表面に存在する一般式ＬｉｅＣｆＰＯ４（但し、ＣはＦｅおよびＭｎから選択される少なくとも１種、０≦ｅ＜２、０＜ｆ＜１．５、前記一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物とは異なる化合物である。）で表わされる化合物（化合物Ｂ）と、を含む電極活物質またはその前駆体を製造する方法等が挙げられる。
電極活物質の前駆体としては、後述するリチウムイオン二次電池用電極材料の製造方法における最終工程にて、化合物Ａからなる電極活物質、または、化合物Ａと化合物Ｂを含む電極活物質となるものであれば特に限定されない。
化合物Ａの製造方法としては、固相法、液相法、気相法等の従来の方法が用いられる。
化合物Ａの製造方法は、例えば、Ｌｉ源と、Ａ源と、Ｄ源と、Ｐ源と、水とを混合して調製したスラリー状の混合物を、耐圧密閉容器を用いて水熱合成する工程と、得られた沈殿物を水洗して化合物Ａからなる電極活物質またはその前駆体を得る工程とを有する。
化合物Ａの製造方法は、例えば、Ｌｉ源と、Ａ源と、Ｄ源と、Ｐ源と、水とを混合して調製したスラリー状の混合物を、耐圧密閉容器を用いて水熱合成する工程と、得られた沈殿物を水洗して化合物Ａからなる電極活物質またはその前駆体を得る工程とを有する。
この場合、Ｌｉ源としては、例えば、水酸化リチウム（ＬｉＯＨ）、炭酸リチウム（Ｌｉ２ＣＯ３）、塩化リチウム（ＬｉＣｌ）、リン酸リチウム(Ｌｉ３ＰＯ４）等のリチウム無機酸塩、酢酸リチウム（ＬｉＣＨ３ＣＯＯ）、蓚酸リチウム（（ＣＯＯＬｉ）２）等のリチウム有機酸塩の群から選択される少なくとも１種が好適に用いられる。これらの中でも、塩化リチウムと酢酸リチウムは、均一な溶液相が得られやすいため好ましい。
ここで、Ａ源としては、鉄化合物からなるＦｅ源、マンガン化合物からなるＭｎ源、コバルト化合物からなるＣｏ源、ニッケル化合物からなるＮｉ源の群から選択される少なくとも１種が好ましい。また、Ｄ源としては、マグネシウム化合物からなるＭｇ源、カルシウム化合物からなるＣａ源、ストロンチウム化合物からなるＳｒ源、バリウム化合物からなるＢａ源、チタン化合物からなるＴｉ源、亜鉛化合物からなるＺｎ源、ホウ素化合物からなるＢ源、アルミニウム化合物からなるＡｌ源、ガリウム化合物からなるＧａ源、インジウム化合物からなるＩｎ源、ケイ素化合物からなるＳｉ源、ゲルマニウム化合物からなるＧｅ源、スカンジウムム化合物からなるＳｃ源、イットリウム化合物からなるＹ源、希土類元素の化合物からなる希土類元素源の群から選択される少なくとも１種が好ましい。
Ｆｅ源としては、例えば、塩化鉄（ＩＩ）（ＦｅＣｌ２）、硫酸鉄（ＩＩ）（ＦｅＳＯ４）、酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）等の２価の鉄化合物またはその水和物や、硝酸鉄（ＩＩＩ）（Ｆｅ（ＮＯ３）３）、塩化鉄（ＩＩＩ）（ＦｅＣｌ３）、クエン酸鉄（ＩＩＩ）（ＦｅＣ６Ｈ５Ｏ７）等の３価の鉄化合物や、リン酸鉄リチウム等が用いられる。
Ｍｎ源としては、Ｍｎ塩が好ましく、例えば、塩化マンガン（ＩＩ）（ＭｎＣｌ２）、硫酸マンガン（ＩＩ）（ＭｎＳＯ４）、硝酸マンガン（ＩＩ）（Ｍｎ（ＮＯ３）２）、酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）およびこれらの水和物の中から選択される少なくとも１種が好適に用いられる。これらの中でも、硫酸マンガンは、均一な溶液相が得られやすいため好ましい。
Ｃｏ源としてはＣｏ塩が好ましく、例えば、塩化コバルト（ＩＩ）（ＣｏＣｌ２）、硫酸コバルト（ＩＩ）（ＣｏＳＯ４）、硝酸コバルト（ＩＩ）（Ｃｏ（ＮＯ３）２）、酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）およびこれらの水和物の中から選択される少なくとも１種が好適に用いられる。
Ｎｉ源としてはＮｉ塩が好ましく、例えば、塩化ニッケル（ＩＩ）（ＮｉＣｌ２）、硫酸ニッケル（ＩＩ）（ＮｉＳＯ４）、硝酸ニッケル（ＩＩ）（Ｎｉ（ＮＯ３）２）、酢酸ニッケル（ＩＩ）（Ｎｉ（ＣＨ３ＣＯＯ）２）およびこれらの水和物の中から選択される少なくとも１種が好ましい。
Ｍｇ源としては、例えば、塩化マグネシウム（ＩＩ）（ＭｇＣｌ２）、硫酸マグネシウム（ＩＩ）（ＭｇＳＯ４）、硝酸マグネシウム（ＩＩ）（Ｍｇ（ＮＯ３）２）、酢酸マグネシウム（ＩＩ）（Ｍｇ（ＣＨ３ＣＯＯ）２）、および、これらの水和物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｃａ源としては、例えば、塩化カルシウム（ＩＩ）（ＣａＣｌ２）、硫酸カルシウム（ＩＩ）（ＣａＳＯ４）、硝酸カルシウム（ＩＩ）（Ｃａ（ＮＯ３）２）、酢酸カルシウム（ＩＩ）（Ｃａ（ＣＨ３ＣＯＯ）２）、および、これらの水和物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｓｒ源としては、例えば、炭酸ストロンチウム（ＳｒＣｏ３）、硫酸ストロンチウム（ＳｒＳＯ４）、水酸化ストロンチウム（Ｓｒ（ＯＨ）２）が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｂａ源としては、例えば、塩化バリウム（ＩＩ）（ＢａＣｌ２）、硫酸バリウム（ＩＩ）（ＢａＳＯ４）、硝酸バリウム（ＩＩ）（Ｂａ（ＮＯ３）２）、酢酸バリウム（ＩＩ）（Ｂａ（ＣＨ３ＣＯＯ）２）、および、これらの水和物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｔｉ源としては、例えば、塩化チタン（ＴｉＣｌ４、ＴｉＣｌ３、ＴｉＣｌ２）、酸化チタン（ＴｉＯ）、および、これらの水和物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｚｎ源としては、Ｚｎ塩が好ましく、例えば、塩化亜鉛（ＩＩ）（ＺｎＣｌ２）、硫酸亜鉛（ＩＩ）（ＺｎＳＯ４）、硝酸亜鉛（ＩＩ）（Ｚｎ（ＮＯ３）２）、酢酸亜鉛（ＩＩ）（Ｚｎ（ＣＨ３ＣＯＯ）２）、および、これらの水和物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｂ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物、酸化物等のホウ素化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ａｌ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物等のアルミニウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｇａ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物等のガリウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｉｎ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物等のインジウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｓｉ源としては、例えば、ケイ酸ナトリウム、ケイ酸カリウム、四塩化珪素（ＳｉＣｌ４）、ケイ酸塩、有機ケイ素化合物等が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｇｅ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物、酸化物等のゲルマニウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｓｃ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物、酸化物等のスカンジウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
Ｙ源としては、例えば、塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物、酸化物等のイットリウム化合物が挙げられ、これらからなる群から選択される少なくとも１種が好ましい。
希土類元素源としては、例えば、Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｐｍ、Ｓｍ、Ｅｕ、Ｇｄ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、ＹｂおよびＬｕの塩化物、硫酸化物、硝酸化物、酢酸化物、水酸化物、酸化物等の希土類元素の化合物が挙げられ、これらからなる群から選択される少なくとも１種が好適に用いられる。
Ｐ源としては、例えば、オルトリン酸（Ｈ３ＰＯ４）、メタリン酸（ＨＰＯ３）等のリン酸、リン酸二水素アンモニウム（ＮＨ４Ｈ２ＰＯ４）、リン酸水素二アンモニウム（（ＮＨ４）２ＨＰＯ４）、リン酸アンモニウム（（ＮＨ４）３ＰＯ４）、リン酸リチウム（Ｌｉ３ＰＯ４）、リン酸水素二リチウム（Ｌｉ２ＨＰＯ４）、リン酸二水素リチウム（ＬｉＨ２ＰＯ４）およびこれらの水和物の中から選択される少なくとも１種が好ましい。特に、オルトリン酸は、均一な溶液相を形成しやすいので好ましい。
上記の製造方法によって得られる化合物Ａは、結晶質粒子であっても非晶質粒子であってもよく、結晶質粒子と非晶質粒子が共存した混晶粒子であってもよい。
ここで、化合物Ａが非晶質粒子でもよいとする理由は、非晶質の化合物Ａは、例えば、後述する電極材料の製造方法において、５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理すると、結晶化するからである。
ここで、化合物Ａが非晶質粒子でもよいとする理由は、非晶質の化合物Ａは、例えば、後述する電極材料の製造方法において、５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理すると、結晶化するからである。
電極活物質が、化合物Ａと、その表面に存在する化合物Ｂとを含む場合、化合物Ｂの製造方法としては、固相法、液相法、気相法等の従来の方法が用いられる。
化合物Ｂの製造方法は、例えば、Ｌｉ源と、Ｃ源と、Ｐ源と、水とを混合して調製したスラリー状の混合物を、化合物Ａと混合、乾燥して得られた複合粉末を焼成する工程を有する。これにより、化合物Ａと、その表面に存在する化合物Ｂとを含有してなる電極活物質またはその前駆体が得られる。
化合物Ｂの製造方法は、例えば、Ｌｉ源と、Ｃ源と、Ｐ源と、水とを混合して調製したスラリー状の混合物を、化合物Ａと混合、乾燥して得られた複合粉末を焼成する工程を有する。これにより、化合物Ａと、その表面に存在する化合物Ｂとを含有してなる電極活物質またはその前駆体が得られる。
この場合、Ｌｉ源としては、例えば、水酸化リチウム（ＬｉＯＨ）、炭酸リチウム（Ｌｉ２ＣＯ３）、塩化リチウム（ＬｉＣｌ）、リン酸リチウム(Ｌｉ３ＰＯ４）等のリチウム無機酸塩、酢酸リチウム（ＬｉＣＨ３ＣＯＯ）、蓚酸リチウム（（ＣＯＯＬｉ）２）等のリチウム有機酸塩の群から選択される少なくとも１種が好適に用いられる。これらの中でも、塩化リチウムと酢酸リチウムは、均一な溶液相が得られやすいため好ましい。
ここで、Ｃ源としては、鉄化合物からなるＦｅ源、マンガン化合物からなるＭｎ源の群から選択される少なくとも１種が好ましい。
Ｐ源としては、例えば、オルトリン酸（Ｈ３ＰＯ４）、メタリン酸（ＨＰＯ３）等のリン酸、リン酸二水素アンモニウム（ＮＨ４Ｈ２ＰＯ４）、リン酸水素二アンモニウム（（ＮＨ４）２ＨＰＯ４）、リン酸アンモニウム（（ＮＨ４）３ＰＯ４）、リン酸リチウム（Ｌｉ３ＰＯ４）、リン酸水素二リチウム（Ｌｉ２ＨＰＯ４）、リン酸二水素リチウム（ＬｉＨ２ＰＯ４）およびこれらの水和物の中から選択される少なくとも１種が好ましい。特に、オルトリン酸は、均一な溶液相を形成しやすいので好ましい。
上記の製造方法によって得られる化合物Ｂは、結晶質粒子であっても非晶質粒子であってもよく、結晶質粒子と非晶質粒子が共存した混晶粒子であってもよい。
ここで、化合物Ｂが非晶質粒子でもよいとする理由は、非晶質の化合物Ｂは、例えば、後述する電極材料の製造方法において、５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理すると、結晶化するからである。
ここで、化合物Ｂが非晶質粒子でもよいとする理由は、非晶質の化合物Ｂは、例えば、後述する電極材料の製造方法において、５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理すると、結晶化するからである。
また、電極活物質が、化合物Ａと、その表面に存在する化合物Ｂとを含む場合、電極活物質を次のように製造する。
化合物Ａまたは化合物Ａの前駆体と、化合物Ｂまたは化合物Ｂの前駆体とを含み、かつ化合物Ａまたは化合物Ａの前駆体の粒度分布において、この粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が５以上かつ３０以下、かつ化合物Ｂまたは化合物Ｂの前駆体の粒度分布において、この粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が７以上かつ２５以下であるスラリー状の混合物を乾燥（焼成）することにより、電極活物質を得る。また、化合物Ａおよび化合物Ｂを含むスラリー状の混合物において、化合物Ａおよび化合物Ｂの粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）を５以上かつ３０以下となるように調製してもよい。
なお、Ｄ１０は電極活物質の体積粒度分布における累積体積百分率が１０体積％の粒子径であり、Ｄ９０は電極活物質の体積粒度分布における累積体積百分率が９０体積％の粒子径である。
化合物Ａまたは化合物Ａの前駆体と、化合物Ｂまたは化合物Ｂの前駆体とを含み、かつ化合物Ａまたは化合物Ａの前駆体の粒度分布において、この粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が５以上かつ３０以下、かつ化合物Ｂまたは化合物Ｂの前駆体の粒度分布において、この粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が７以上かつ２５以下であるスラリー状の混合物を乾燥（焼成）することにより、電極活物質を得る。また、化合物Ａおよび化合物Ｂを含むスラリー状の混合物において、化合物Ａおよび化合物Ｂの粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）を５以上かつ３０以下となるように調製してもよい。
なお、Ｄ１０は電極活物質の体積粒度分布における累積体積百分率が１０体積％の粒子径であり、Ｄ９０は電極活物質の体積粒度分布における累積体積百分率が９０体積％の粒子径である。
［リチウムイオン二次電池用電極材料の製造方法］
本実施形態のリチウムイオン二次電池用電極材料の製造方法は、例えば、上述の電極活物質または電極活物質の前駆体の製造方法によって得られた、電極活物質または電極活物質の前駆体と、炭素質被膜の前駆体（以下、「炭素前駆体」と言う。）を含むスラリーを調製する工程（以下、「スラリー調製工程」と言う。）と、前記のスラリーを噴霧し乾燥することにより、造粒体を作製する工程（以下、「造粒体作製工程」と言う。）と、その造粒体を５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理する工程（以下、「熱処理工程」と言う。）と、を有する。
以下、本実施形態の電極材料の製造方法について詳細に説明する。
本実施形態のリチウムイオン二次電池用電極材料の製造方法は、例えば、上述の電極活物質または電極活物質の前駆体の製造方法によって得られた、電極活物質または電極活物質の前駆体と、炭素質被膜の前駆体（以下、「炭素前駆体」と言う。）を含むスラリーを調製する工程（以下、「スラリー調製工程」と言う。）と、前記のスラリーを噴霧し乾燥することにより、造粒体を作製する工程（以下、「造粒体作製工程」と言う。）と、その造粒体を５００℃以上かつ１０００℃以下の非酸化性雰囲気下にて熱処理する工程（以下、「熱処理工程」と言う。）と、を有する。
以下、本実施形態の電極材料の製造方法について詳細に説明する。
「スラリー調製工程」
スラリー調製工程では、上述の化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させて、均一なスラリーを調製する。ここで、説明を簡単にするために、化合物Ａまたは化合物Ａの前駆体を「化合物Ａ」とし、化合物Ｂまたは化合物Ｂの前駆体を「化合物Ｂ」とする。
スラリー調製工程において、化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させる際に、分散剤を加えることが好ましい。
スラリー調製工程では、上述の化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させて、均一なスラリーを調製する。ここで、説明を簡単にするために、化合物Ａまたは化合物Ａの前駆体を「化合物Ａ」とし、化合物Ｂまたは化合物Ｂの前駆体を「化合物Ｂ」とする。
スラリー調製工程において、化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させる際に、分散剤を加えることが好ましい。
スラリー調製工程において、化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させる方法としては、化合物Ａ、または化合物Ａおよび化合物Ｂが水に分散し、かつ炭素前駆体が水に溶解または分散する方法であれば、特に限定されない。このような方法としては、例えば、遊星ボールミル、振動ボールミル、ビーズミル、ペイントシェーカー、アトライタ等の媒体粒子を高速で撹拌する媒体撹拌型分散装置を用いる方法が好適に用いられる。
スラリー調製工程において、化合物Ａ、または化合物Ａおよび化合物Ｂと、炭素前駆体とを、水に溶解または分散させる際には、水に、化合物Ａの一次粒子、または化合物Ａおよび化合物Ｂの一次粒子を分散させ、その後、化合物Ａ、または化合物Ａおよび化合物Ｂを含む水に、炭素前駆体を溶解させることが好ましい。このようにすれば、化合物Ａの一次粒子、または化合物Ａおよび化合物Ｂの一次粒子の表面が炭素前駆体で被覆され、その結果として、化合物Ａの一次粒子、または化合物Ａおよび化合物Ｂの一次粒子の間に炭素前駆体由来の炭素が均一に介在するようになる。
また、スラリー調製工程において、スラリー中の化合物Ａ、または化合物Ａおよび化合物Ｂの粒度分布において、この粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が５以上かつ３０以下となるように、スラリーの分散条件、例えば、スラリー中の化合物Ａ、または化合物Ａおよび化合物Ｂの濃度、スラリー中の有機化合物の濃度、スラリーの撹拌時間等を適宜調整することが好ましい。
炭素前駆体としては、例えば、ポリビニルアルコール、ポリビニルピロリドン、セルロース、デンプン、ゼラチン、カルボキシメチルセルロース、メチルセルロース、ヒドロキシメチルセルロース、ヒドロキシエチルセルロース、ポリアクリル酸、ポリスチレンスルホン酸、ポリアクリルアミド、ポリ酢酸ビニル、グルコース、フルクトース、ガラクトース、マンノース、マルトース、スクロース、ラクトース、グリコーゲン、ペクチン、アルギン酸、グルコマンナン、キチン、ヒアルロン酸、コンドロイチン、アガロース、ポリエーテル、多価アルコール類等が挙げられる。
本実施形態の電極材料において、電極活物質が化合物Ａのみを含む場合、化合物Ａと炭素前駆体との配合比は、熱処理後に炭素前駆体が炭素として残る割合を勘案して調整を行う必要があり、熱処理後の炭素量として化合物Ａ１００質量部に対して、０．８質量部以上かつ３．５質量部以下であることが好ましく、１．１質量部以上かつ１．７質量部以下であることがより好ましい。
また、本実施形態の電極材料において、電極活物質が化合物Ａと化合物Ｂを含む場合、化合物Ａおよび化合物Ｂと、炭素前駆体との配合比は、熱処理後に炭素前駆体が炭素として残る割合を勘案して調整を行う必要があり、熱処理後の炭素量として化合物Ａおよび化合物Ｂの総量１００質量部に対して、０．８質量部以上かつ３．５質量部以下であることが好ましく、１．１質量部以上かつ１．７質量部以下であることがより好ましい。
また、本実施形態の電極材料において、電極活物質が化合物Ａと化合物Ｂを含む場合、化合物Ａおよび化合物Ｂと、炭素前駆体との配合比は、熱処理後に炭素前駆体が炭素として残る割合を勘案して調整を行う必要があり、熱処理後の炭素量として化合物Ａおよび化合物Ｂの総量１００質量部に対して、０．８質量部以上かつ３．５質量部以下であることが好ましく、１．１質量部以上かつ１．７質量部以下であることがより好ましい。
本実施形態の電極材料において、炭素前駆体の全量を炭素量に換算した配合比が０．８質量部以上であれば、電極活物質の表面に形成される炭素質被膜の被覆率が４０％を上回るため、リチウムイオン二次電池を形成した場合に、高速充放電レートにおけるリチウムイオン二次電池の放電容量が高くなる。その結果、リチウムイオン二次電池における充分な充放電レート性能を実現することができる。一方、炭素前駆体の全量を炭素量に換算した配合比が３．５質量部以下であれば、電極材料における炭素質被膜の厚さの平均値が７ｎｍ以下となり、リチウムイオンが炭素質被膜中を拡散する際に、立体障害による電荷移動抵抗が高くなることがない。その結果、リチウムイオン二次電池の内部抵抗が上昇することがなく、高速充放電レートにおけるリチウムイオン二次電池の電圧低下が生じ難い。
「造粒体作製工程」
造粒体作製工程では、スラリー調製工程で得られたスラリーを高温雰囲気中、例えば、７０℃以上かつ２５０℃以下の大気中に噴霧し、乾燥することにより、造粒体を作製する。
造粒体作製工程では、スラリー調製工程で得られたスラリーを高温雰囲気中、例えば、７０℃以上かつ２５０℃以下の大気中に噴霧し、乾燥することにより、造粒体を作製する。
造粒体作製工程において、スラリーを乾燥する際の条件、例えば、スラリー濃度、気液量（スラリーの量とスラリーを噴霧する際に用いられる気体の量）、ノズル形状、乾燥温度等を適宜調整することにより、得られる電極材料に含まれる一次粒子の粒度分布を制御することが可能である。
なお、得られた造粒体は、後述する熱処理工程の前後で粉砕してもよい。造粒体の粉砕方法は、特に限定されないが、例えば、気流式粉砕機を用いた方法が好適に用いられる。
なお、得られた造粒体は、後述する熱処理工程の前後で粉砕してもよい。造粒体の粉砕方法は、特に限定されないが、例えば、気流式粉砕機を用いた方法が好適に用いられる。
「熱処理工程」
熱処理工程では、造粒体作製工程で得られた造粒体を、非酸化性ガスと酸化剤の混合雰囲気下、好ましくは５００℃以上かつ１０００℃以下で焼成することにより、炭素質被膜で被覆された電極活物質の凝集体（以下、「炭素被覆電極活物質凝集体」と言う。）を得る。
焼成温度は、６００℃以上かつ９００℃以下がより好ましい。
また、熱処理工程では、造粒体作製工程で得られた造粒体を、上記の温度範囲内にて、０．１時間以上かつ４０時間以下焼成することが好ましい。
熱処理工程では、造粒体作製工程で得られた造粒体を、非酸化性ガスと酸化剤の混合雰囲気下、好ましくは５００℃以上かつ１０００℃以下で焼成することにより、炭素質被膜で被覆された電極活物質の凝集体（以下、「炭素被覆電極活物質凝集体」と言う。）を得る。
焼成温度は、６００℃以上かつ９００℃以下がより好ましい。
また、熱処理工程では、造粒体作製工程で得られた造粒体を、上記の温度範囲内にて、０．１時間以上かつ４０時間以下焼成することが好ましい。
焼成温度が５００℃以上であれば、造粒体に含まれる炭素前駆体の分解反応が充分に進行し、炭素前駆体の炭化が充分なものとなる。その結果、得られた炭素被覆電極活物質凝集体中に高抵抗の有機物分解物が生成しない。一方、焼成温度が１０００℃以下であれば、化合物Ａ、または化合物Ａおよび化合物Ｂ中のリチウムが蒸発することがないため、電極活物質に組成のズレが生じないばかりでなく、電極活物質の粒成長が促進されない。その結果、高速充放電レートにおけるリチウムイオン二次電池の電池容量が高くなり、リチウムイオン二次電池における充分な充放電レート性能を実現することができる。
非酸化性ガスと酸化剤の混合雰囲気としては、窒素（Ｎ２）、アルゴン（Ａｒ）等の不活性ガスと硝酸ガス（ＨＮＯ３）の混合雰囲気、不活性ガスと一酸化窒素（ＮＯ）の混合雰囲気、不活性ガスとオゾン（Ｏ３）の混合雰囲気、不活性ガスと硫酸ガス（Ｈ２ＳＯ４）の混合雰囲気、不活性ガスと二酸化窒素（ＮＯ２）の混合雰囲気等が好適に用いられる。非酸化性ガスに酸化剤を混入することによって、例えば、ヒドロキシ基をカルボキシル基に酸化することが可能である。ヒドロキシ基における極性基が１個であるのに対して、カルボキシル基における極性基は２個である。そのため、酸化剤によるヒドロキシ基の酸化によって、炭素質被膜における電極活物質と対向する最表面にカルボキシル基を導入することにより、電池として組み上げた際に電極活物質表面の炭素質被膜が電解液中の水分子およびフッ化水素を誘引する力が強くなる。その結果、フッ化水素と電極活物質とが接触する頻度が低下し、リチウムイオン二次電池の寿命が改善する。また、窒素酸化物、オゾン、硫酸ガス、二酸化窒素等の酸化剤を混入した場合に生成する炭素質被膜表面の官能基についても同様の効果が期待される。
多くの炭素前駆体には、ヒドロキシ基が含まれる。炭素前駆体を非酸化性雰囲気の下で加熱することにより、炭素前駆体が分解、環化、芳香族化、重縮合することによって炭素化が段階的に進行する。この炭素化の過程で、ヒドロキシ基は揮発成分（低分子パラフィン、低分子オレフィン、低分子芳香族）として揮散するが、一部のヒドロキシ基は残存しており、炭素質被膜の一部を形成する。加熱温度が千数百℃を超えると炭素化は完了するが、加熱温度が低い程、ヒドロキシ基の残存率が高くなる。一方、炭素前駆体にニトロ基およびスルホ基が元々含まれない場合には、ニトロ基およびスルホ基は炭素質被膜に導入されない。雰囲気ガス中に窒素、窒素含有ガス、硫酸、硫黄含有ガス等を加えることにより、炭素前駆体が炭素化する過程で、炭素質被膜にニトロ基、スルホ基として窒素、硫黄が取り込まれる。
熱処理工程において、造粒体を焼成する際の条件、例えば、昇温速度、最高保持温度、最高保持温度の保持時間等を適宜調整することにより、得られる炭素質被覆電極活物質凝集体に含まれる一次粒子の粒度分布を制御することが可能である。
このようにして得られた本実施形態の電極材料の、５１ＭＰａの圧力を印加した際のペレット密度である圧粉体密度は、２．３ｇ／ｃｍ３以下であることが好ましく、２．２ｇ／ｃｍ３以下であることがより好ましく、２．１ｇ／ｃｍ３以下であることがさらに好ましい。
圧粉体密度が２．３ｇ／ｃｍ３以下であれば、電極合剤層を加圧した際に、電極材料造粒体に内在する空隙が潰れることなく、電極合剤層中の導電助剤の接触点数が充分となり、リチウムイオン二次電池を形成した場合に、高速充放電レートにおけるリチウムイオン二次電池の放電容量が高くなる。その結果、リチウムイオン二次電池の充分な充放電レート性能を実現することができる。
なお、上記圧粉体密度は、粉体抵抗測定システム（例えば、商品名：ＭＣＰ−ＰＤ５１型、三菱ケミカルアナリテック社製）を用いて測定することができる。
圧粉体密度が２．３ｇ／ｃｍ３以下であれば、電極合剤層を加圧した際に、電極材料造粒体に内在する空隙が潰れることなく、電極合剤層中の導電助剤の接触点数が充分となり、リチウムイオン二次電池を形成した場合に、高速充放電レートにおけるリチウムイオン二次電池の放電容量が高くなる。その結果、リチウムイオン二次電池の充分な充放電レート性能を実現することができる。
なお、上記圧粉体密度は、粉体抵抗測定システム（例えば、商品名：ＭＣＰ−ＰＤ５１型、三菱ケミカルアナリテック社製）を用いて測定することができる。
［リチウムイオン二次電池用電極］
本実施形態のリチウムイオン二次電池用電極（以下、「電極」と略すこともある。）は、電極集電体と、その電極集電体上に形成された電極合剤層（電極）と、を備え、電極合剤層が、本実施形態のリチウムイオン二次電池用電極材料造粒体を含有するものである。すなわち、本実施形態の電極は、本実施形態の電極材料造粒体を用いて、電極集電体の一主面に電極合剤層が形成されてなるものである。
本実施形態のリチウムイオン二次電池用電極（以下、「電極」と略すこともある。）は、電極集電体と、その電極集電体上に形成された電極合剤層（電極）と、を備え、電極合剤層が、本実施形態のリチウムイオン二次電池用電極材料造粒体を含有するものである。すなわち、本実施形態の電極は、本実施形態の電極材料造粒体を用いて、電極集電体の一主面に電極合剤層が形成されてなるものである。
本実施形態の電極の製造方法は、本実施形態の電極材料造粒体を用いて、電極集電体の一主面に電極合剤層を形成できる方法であれば特に限定されない。本実施形態の電極の製造方法としては、例えば、以下の方法が挙げられる。
まず、本実施形態の電極材料造粒体と、バインダー樹脂（結着剤）と、溶媒とを混合して、電極材料合剤を調製する。この際、本実施形態における電極材料合剤には、必要に応じて、カーボンブラック等の導電助剤を添加してもよい。
まず、本実施形態の電極材料造粒体と、バインダー樹脂（結着剤）と、溶媒とを混合して、電極材料合剤を調製する。この際、本実施形態における電極材料合剤には、必要に応じて、カーボンブラック等の導電助剤を添加してもよい。
「バインダー樹脂」
バインダー樹脂、すなわち、結着剤としては、例えば、ポリフッ化ビニリデン（ＰＶｄＦ）、ポリエチレン、ポリプロピレン、ポリエチレンテレフタレート、ポリメチルメタクリレート、酢酸ビニル共重合体や、スチレン・ブタジエン系ラテックス、アクリル系ラテックス、アクリロニトリル・ブタジエン系ラテックス、フッ素系ラテックス、シリコン系ラテックス等が挙げられる。これらは、１種を単独で用いてもよく、２種以上を混合して用いてもよい。
バインダー樹脂、すなわち、結着剤としては、例えば、ポリフッ化ビニリデン（ＰＶｄＦ）、ポリエチレン、ポリプロピレン、ポリエチレンテレフタレート、ポリメチルメタクリレート、酢酸ビニル共重合体や、スチレン・ブタジエン系ラテックス、アクリル系ラテックス、アクリロニトリル・ブタジエン系ラテックス、フッ素系ラテックス、シリコン系ラテックス等が挙げられる。これらは、１種を単独で用いてもよく、２種以上を混合して用いてもよい。
電極材料合剤におけるバインダー樹脂の含有量は、本実施形態の電極材料造粒体とバインダー樹脂と導電助剤の合計質量を１００質量％とした場合に、２質量％以上かつ１０質量％以下であることが好ましく、４質量％以上かつ８質量％以下であることがより好ましい。
バインダー樹脂の含有量が２質量％以上であれば、本実施形態の電極材料造粒体を含む電極材料合剤を用いて電極合剤層を形成した場合に、電極合剤層と電極集電体の結着性が充分となり、電極合剤層の圧延形成時等において、電極合剤層の割れや脱落が生じることがない。また、リチウムイオン二次電池の充放電過程において、電極合剤層が電極集電体から剥離することがなく、リチウムイオン二次電池の電池容量や充放電レートが低下することがない。一方、バインダー樹脂の含有量が１０質量％以下であれば、電極材料造粒体の内部抵抗が増大することがなく、高速充放電レートにおけるリチウムイオン二次電池の電池容量が低下することがない。
バインダー樹脂の含有量が２質量％以上であれば、本実施形態の電極材料造粒体を含む電極材料合剤を用いて電極合剤層を形成した場合に、電極合剤層と電極集電体の結着性が充分となり、電極合剤層の圧延形成時等において、電極合剤層の割れや脱落が生じることがない。また、リチウムイオン二次電池の充放電過程において、電極合剤層が電極集電体から剥離することがなく、リチウムイオン二次電池の電池容量や充放電レートが低下することがない。一方、バインダー樹脂の含有量が１０質量％以下であれば、電極材料造粒体の内部抵抗が増大することがなく、高速充放電レートにおけるリチウムイオン二次電池の電池容量が低下することがない。
「導電助剤」
導電助剤としては、特に限定されないが、例えば、アセチレンブラック（ＡＢ）、ケッチェンブラック、ファーネスブラック等の粒子状炭素や、気相成長炭素繊維（ＶＧＣＦ；Ｖａｐｏｒ Ｇｒｏｗｎ Ｃａｒｂｏｎ Ｆｉｂｅｒ）およびカーボンナノチューブ等の繊維状炭素等が挙げられる。これらは、１種を単独で用いてもよく、２種以上を混合して用いてもよい。
導電助剤としては、特に限定されないが、例えば、アセチレンブラック（ＡＢ）、ケッチェンブラック、ファーネスブラック等の粒子状炭素や、気相成長炭素繊維（ＶＧＣＦ；Ｖａｐｏｒ Ｇｒｏｗｎ Ｃａｒｂｏｎ Ｆｉｂｅｒ）およびカーボンナノチューブ等の繊維状炭素等が挙げられる。これらは、１種を単独で用いてもよく、２種以上を混合して用いてもよい。
電極材料合剤における導電助剤の含有量は、本実施形態の電極材料造粒体とバインダー樹脂と導電助剤の合計質量を１００質量％とした場合に、２質量％以上かつ１０質量％以下であることが好ましく、４質量％以上かつ８質量％以下であることがより好ましい。
導電助剤の含有量が２質量％以上であれば、本実施形態の電極材料造粒体を含む電極材料合剤を用いて電極合剤層を形成した場合に、電極合剤層の電子伝導性が充分となり、リチウムイオン二次電池の電池容量や充放電レートが向上する。一方、導電助剤の含有量が１０質量％以下であれば、電極合剤層中に占める電極材料造粒体が相対的に増加し、単位体積当たりのリチウムイオン二次電池の電池容量が向上する。
導電助剤の含有量が２質量％以上であれば、本実施形態の電極材料造粒体を含む電極材料合剤を用いて電極合剤層を形成した場合に、電極合剤層の電子伝導性が充分となり、リチウムイオン二次電池の電池容量や充放電レートが向上する。一方、導電助剤の含有量が１０質量％以下であれば、電極合剤層中に占める電極材料造粒体が相対的に増加し、単位体積当たりのリチウムイオン二次電池の電池容量が向上する。
「溶媒」
本実施形態の電極材料造粒体を含む電極材料合剤に用いられる溶媒は、バインダー樹脂の性質に応じて適宜選択される。溶媒を適宜選択することにより、電極材料合剤を、電極集電体等の被塗布物に対して塗布し易くすることができる。
本実施形態の電極材料造粒体を含む電極材料合剤に用いられる溶媒は、バインダー樹脂の性質に応じて適宜選択される。溶媒を適宜選択することにより、電極材料合剤を、電極集電体等の被塗布物に対して塗布し易くすることができる。
溶媒としては、例えば、水、メタノール、エタノール、１−プロパノール、２−プロパノール（イソプロピルアルコール：ＩＰＡ）、ブタノール、ペンタノール、ヘキサノール、オクタノールおよびジアセトンアルコール等のアルコール類；酢酸エチル、酢酸ブチル、乳酸エチル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテートおよびγ−ブチロラクトン等のエステル類；ジエチルエーテル、エチレングルコールモノメチルエーテル（メチルセロソルブ）、エチレングルコールモノエチルエーテル（エチルセロソルブ）、エチレングルコールモノブチルエーテル（ブチルセロソルブ）、ジエチレングリコールモノメチルエーテルおよびジエチレングリコールモノエチルエーテル等のエーテル類；アセトン、メチルエチルケトン（ＭＥＫ）、メチルイソブチルケトン（ＭＩＢＫ）、アセチルアセトンおよびシクロヘキサノン等のケトン類；ジメチルホルムアミド、Ｎ，Ｎ−ジメチルアセトアセトアミドおよびＮ−メチル−２−ピロリドン（ＮＭＰ）等のアミド類；並びに、エチレングリコール、ジエチレングリコールおよびプロピレングリコール等のグリコール類等が挙げられる。これらの溶媒は、１種を単独で用いてもよく、２種以上を混合して用いてもよい。
電極材料合剤における溶媒の含有量は、本実施形態の電極材料造粒体とバインダー樹脂と溶媒との合計質量を１００質量％とした場合に、５０質量％以上かつ７０質量％以下であることが好ましく、５５質量％以上かつ６５質量％以下であることがより好ましい。電極材料合剤における溶媒の含有量が上記の範囲内であれば、電極形成性に優れ、かつ電池特性に優れた電極材料合剤を得ることができる。
本実施形態の電極材料造粒体と、バインダー樹脂と、導電助剤と、溶媒とを混合する方法としては、これらの成分を均一に混合できる方法であれば特に限定されない。例えば、ボールミル、サンドミル、プラネタリー（遊星式）ミキサー、ペイントシェーカー、ホモジナイザー等の混錬機を用いた混合方法が挙げられる。
次いで、電極材料合剤を、電極集電体の一主面に塗布して塗膜とし、その後、この塗膜を乾燥し、次いで、加圧圧着することにより、電極集電体の一主面に電極合剤層が形成されたリチウムイオン二次電池用電極を得ることができる。
本実施形態のリチウムイオン二次電池用電極によれば、本実施形態のリチウムイオン二次電池用電極材料造粒体を含有するため、本実施形態のリチウムイオン二次電池用電極を用いたリチウムイオン二次電池は、入出力特性に優れ、室温における充放電レート性能に優れる。
［リチウムイオン二次電池］
本実施形態のリチウムイオン二次電池は、正極と、負極と、非水電解質（電解液）と、を備え、正極が、本実施形態のリチウムイオン二次電池用電極である。具体的には、本実施形態のリチウムイオン二次電池は、正極としての本実施形態のリチウムイオン二次電池用電極と、負極と、セパレータと、非水電解質と、を備えてなる。
本実施形態のリチウムイオン二次電池は、正極と、負極と、非水電解質（電解液）と、を備え、正極が、本実施形態のリチウムイオン二次電池用電極である。具体的には、本実施形態のリチウムイオン二次電池は、正極としての本実施形態のリチウムイオン二次電池用電極と、負極と、セパレータと、非水電解質と、を備えてなる。
本実施形態のリチウムイオン二次電池では、負極、非水電解質およびセパレータは特に限定されない。
「負極」
負極としては、例えば、金属Ｌｉ、天然黒鉛、ハードカーボン等の炭素材料、Ｌｉ合金、Ｌｉ４Ｔｉ５Ｏ１２、Ｓｉ（Ｌｉ４．４Ｓｉ）等の負極材料を含むものが挙げられる。
負極としては、例えば、金属Ｌｉ、天然黒鉛、ハードカーボン等の炭素材料、Ｌｉ合金、Ｌｉ４Ｔｉ５Ｏ１２、Ｓｉ（Ｌｉ４．４Ｓｉ）等の負極材料を含むものが挙げられる。
「非水電解質」
非水電解質としては、例えば、炭酸エチレン（エチレンカーボネート；ＥＣ）と、炭酸エチルメチル（エチルメチルカーボネート；ＥＭＣ）とを、体積比で０〜１：１となるように混合し、得られた混合溶媒に六フッ化リン酸リチウム（ＬｉＰＦ６）を、例えば、濃度１モル／ｄｍ３となるように溶解したものが挙げられる。
非水電解質としては、例えば、炭酸エチレン（エチレンカーボネート；ＥＣ）と、炭酸エチルメチル（エチルメチルカーボネート；ＥＭＣ）とを、体積比で０〜１：１となるように混合し、得られた混合溶媒に六フッ化リン酸リチウム（ＬｉＰＦ６）を、例えば、濃度１モル／ｄｍ３となるように溶解したものが挙げられる。
「セパレータ」
セパレータとしては、例えば、多孔質プロピレンを用いることができる。また、非水電解質とセパレータの代わりに、固体電解質を用いてもよい。
セパレータとしては、例えば、多孔質プロピレンを用いることができる。また、非水電解質とセパレータの代わりに、固体電解質を用いてもよい。
本実施形態のリチウムイオン二次電池は、正極として、本実施形態のリチウムイオン二次電池用電極を備えているため、高速の充放電が可能となる。
以下、実施例および比較例により本発明をさらに具体的に説明するが、本発明は以下の実施例に限定されるものではない。
［実施例１］
（１）リチウムイオン二次電池用電極材料の合成
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合して、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１５ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た（スラリー調製工程）。
（１）リチウムイオン二次電池用電極材料の合成
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合して、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１５ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た（スラリー調製工程）。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た（造粒体作製工程）。
次いで、得られた乾燥物を、ＨＮＯ３を０．１体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得た（熱処理工程）。
次いで、得られた乾燥物を、ＨＮＯ３を０．１体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得た（熱処理工程）。
（２）リチウムイオン二次電池用電極の作製
上記の電極材料造粒体と、バインダー樹脂としてのポリフッ化ビニリデン（ＰＶｄＦ）と、導電助剤としてのアセチレンブラック（ＡＢ）とを、質量比が９０：５：５となるように混合し、さらに溶媒としてＮ−メチル−２−ピロリジノン（ＮＭＰ）を加えて流動性を付与し、電極材料合剤を調製した。
次いで、この電極材料合剤を、厚さ１５μｍのアルミニウム箔（電極集電体）の表面に、電極材料質量として目付量８ｍｇ／ｃｍ２で塗布し、乾燥し、塗膜を形成した。
その後、その塗膜を線圧７トン／２５０ｍｍの圧力にて加圧し、実施例１のリチウムイオン二次電池用電極を作製した。
上記の電極材料造粒体と、バインダー樹脂としてのポリフッ化ビニリデン（ＰＶｄＦ）と、導電助剤としてのアセチレンブラック（ＡＢ）とを、質量比が９０：５：５となるように混合し、さらに溶媒としてＮ−メチル−２−ピロリジノン（ＮＭＰ）を加えて流動性を付与し、電極材料合剤を調製した。
次いで、この電極材料合剤を、厚さ１５μｍのアルミニウム箔（電極集電体）の表面に、電極材料質量として目付量８ｍｇ／ｃｍ２で塗布し、乾燥し、塗膜を形成した。
その後、その塗膜を線圧７トン／２５０ｍｍの圧力にて加圧し、実施例１のリチウムイオン二次電池用電極を作製した。
（３）リチウムイオン二次電池の作製
リチウムイオン二次電池用電極に対向するように、対極として天然黒鉛負極を配置し、これらリチウムイオン二次電池用電極と対極の間に多孔質ポリプロピレンからなるセパレータを配置し、電池用部材とした。
一方、エチレンカーボネートとジエチレンカーボネートを混合し、さらに、１ｍｏｌ／ＬのＬｉＰＦ６溶液を加えて、リチウムイオン伝導性を有する電解質溶液を調製した。なお、上記電極材料に含まれるエチレンカーボネート量を勘案し、電池を組み上げた際に、電池内のエチレンカーボネートとジエチレンカーボネートが体積比で１：１となるように調整し、さらに、１ｍｏｌ／ＬのＬｉＰＦ６溶液を加えて、リチウムイオン伝導性を有する電解質溶液を調製した。
次いで、上記の電池用部材を上記の電解質溶液に浸漬し、実施例１のリチウムイオン二次電池を作製した。
リチウムイオン二次電池用電極に対向するように、対極として天然黒鉛負極を配置し、これらリチウムイオン二次電池用電極と対極の間に多孔質ポリプロピレンからなるセパレータを配置し、電池用部材とした。
一方、エチレンカーボネートとジエチレンカーボネートを混合し、さらに、１ｍｏｌ／ＬのＬｉＰＦ６溶液を加えて、リチウムイオン伝導性を有する電解質溶液を調製した。なお、上記電極材料に含まれるエチレンカーボネート量を勘案し、電池を組み上げた際に、電池内のエチレンカーボネートとジエチレンカーボネートが体積比で１：１となるように調整し、さらに、１ｍｏｌ／ＬのＬｉＰＦ６溶液を加えて、リチウムイオン伝導性を有する電解質溶液を調製した。
次いで、上記の電池用部材を上記の電解質溶液に浸漬し、実施例１のリチウムイオン二次電池を作製した。
［実施例２］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１３．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例２のリチウムイオン二次電池用電極材料とした。
実施例２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２のリチウムイオン二次電池用電極を作製した。
また、実施例２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１３．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例２のリチウムイオン二次電池用電極材料とした。
実施例２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２のリチウムイオン二次電池用電極を作製した。
また、実施例２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２のリチウムイオン二次電池を作製した。
［実施例３］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１１．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を２．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例３のリチウムイオン二次電池用電極材料とした。
実施例３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例３のリチウムイオン二次電池用電極を作製した。
また、実施例３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例３のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１１．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を２．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例３のリチウムイオン二次電池用電極材料とした。
実施例３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例３のリチウムイオン二次電池用電極を作製した。
また、実施例３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例３のリチウムイオン二次電池を作製した。
［実施例４］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース９．０ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を５．０体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例４のリチウムイオン二次電池用電極材料とした。
実施例４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例４のリチウムイオン二次電池用電極を作製した。
また、実施例４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例４のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース９．０ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を５．０体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例４のリチウムイオン二次電池用電極材料とした。
実施例４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例４のリチウムイオン二次電池用電極を作製した。
また、実施例４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例４のリチウムイオン二次電池を作製した。
［実施例５］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１２．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．１体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例５のリチウムイオン二次電池用電極材料とした。
実施例５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例５のリチウムイオン二次電池用電極を作製した。
また、実施例５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例５のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１２．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．１体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、実施例５のリチウムイオン二次電池用電極材料とした。
実施例５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例５のリチウムイオン二次電池用電極を作製した。
また、実施例５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例５のリチウムイオン二次電池を作製した。
［実施例６］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２５μｍである電極材料造粒体を得て、実施例６のリチウムイオン二次電池用電極材料とした。
実施例６のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例６のリチウムイオン二次電池用電極を作製した。
また、実施例６のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例６のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２５μｍである電極材料造粒体を得て、実施例６のリチウムイオン二次電池用電極材料とした。
実施例６のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例６のリチウムイオン二次電池用電極を作製した。
また、実施例６のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例６のリチウムイオン二次電池を作製した。
［実施例７］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２８０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを２．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が３５μｍである電極材料造粒体を得て、実施例７のリチウムイオン二次電池用電極材料とした。
実施例７のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例７のリチウムイオン二次電池用電極を作製した。
また、実施例７のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例７のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２８０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを２．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が３５μｍである電極材料造粒体を得て、実施例７のリチウムイオン二次電池用電極材料とした。
実施例７のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例７のリチウムイオン二次電池用電極を作製した。
また、実施例７のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例７のリチウムイオン二次電池を作製した。
［実施例８］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを５．０体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が０．３μｍである電極材料造粒体を得て、実施例８のリチウムイオン二次電池用電極材料とした。
実施例８のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例８のリチウムイオン二次電池用電極を作製した。
また、実施例８のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例８のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを５．０体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が０．３μｍである電極材料造粒体を得て、実施例８のリチウムイオン二次電池用電極材料とした。
実施例８のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例８のリチウムイオン二次電池用電極を作製した。
また、実施例８のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例８のリチウムイオン二次電池を作製した。
［実施例９］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１０．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．１体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例９のリチウムイオン二次電池用電極材料とした。
実施例９のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例９のリチウムイオン二次電池用電極を作製した。
また、実施例９のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例９のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１０．８ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．１体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例９のリチウムイオン二次電池用電極材料とした。
実施例９のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例９のリチウムイオン二次電池用電極を作製した。
また、実施例９のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例９のリチウムイオン二次電池を作製した。
［実施例１０］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１０のリチウムイオン二次電池用電極材料とした。
実施例１０のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１０のリチウムイオン二次電池用電極を作製した。
また、実施例１０のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１０のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１０のリチウムイオン二次電池用電極材料とした。
実施例１０のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１０のリチウムイオン二次電池用電極を作製した。
また、実施例１０のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１０のリチウムイオン二次電池を作製した。
［実施例１１］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース８．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を２．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１１のリチウムイオン二次電池用電極材料とした。
実施例１１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１１のリチウムイオン二次電池用電極を作製した。
また、実施例１１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１１のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース８．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を２．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１１のリチウムイオン二次電池用電極材料とした。
実施例１１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１１のリチウムイオン二次電池用電極を作製した。
また、実施例１１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１１のリチウムイオン二次電池を作製した。
［実施例１２］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース７．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を５．０体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１２のリチウムイオン二次電池用電極材料とした。
実施例１２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１２のリチウムイオン二次電池用電極を作製した。
また、実施例１２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１２のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１７０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース７．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を５．０体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が１４μｍである電極材料造粒体を得て、実施例１２のリチウムイオン二次電池用電極材料とした。
実施例１２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１２のリチウムイオン二次電池用電極を作製した。
また、実施例１２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１２のリチウムイオン二次電池を作製した。
［実施例１３］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１１．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．１体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１３のリチウムイオン二次電池用電極材料とした。
実施例１３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１３のリチウムイオン二次電池用電極を作製した。
また、実施例１３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１３のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１１．４ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．１体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１３のリチウムイオン二次電池用電極材料とした。
実施例１３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１３のリチウムイオン二次電池用電極を作製した。
また、実施例１３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１３のリチウムイオン二次電池を作製した。
［実施例１４］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１４のリチウムイオン二次電池用電極材料とした。
実施例１４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１４のリチウムイオン二次電池用電極を作製した。
また、実施例１４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１４のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１４のリチウムイオン二次電池用電極材料とした。
実施例１４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１４のリチウムイオン二次電池用電極を作製した。
また、実施例１４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１４のリチウムイオン二次電池を作製した。
［実施例１５］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース７．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を２．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１５のリチウムイオン二次電池用電極材料とした。
実施例１５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１５のリチウムイオン二次電池用電極を作製した。
また、実施例１５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１５のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース７．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を２．５体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１５のリチウムイオン二次電池用電極材料とした。
実施例１５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１５のリチウムイオン二次電池用電極を作製した。
また、実施例１５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１５のリチウムイオン二次電池を作製した。
［実施例１６］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース６．０ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を５．０体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１６のリチウムイオン二次電池用電極材料とした。
実施例１６のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１６のリチウムイオン二次電池用電極を作製した。
また、実施例１６のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１６のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース６．０ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を５．０体積％含む窒素雰囲気下、６００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１６のリチウムイオン二次電池用電極材料とした。
実施例１６のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１６のリチウムイオン二次電池用電極を作製した。
また、実施例１６のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１６のリチウムイオン二次電池を作製した。
［実施例１７］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１５．０ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．１体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１７のリチウムイオン二次電池用電極材料とした。
実施例１７のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１７のリチウムイオン二次電池用電極を作製した。
また、実施例１７のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１７のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１５．０ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．１体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１７のリチウムイオン二次電池用電極材料とした。
実施例１７のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１７のリチウムイオン二次電池用電極を作製した。
また、実施例１７のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１７のリチウムイオン二次電池を作製した。
［実施例１８］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１８のリチウムイオン二次電池用電極材料とした。
実施例１８のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１８のリチウムイオン二次電池用電極を作製した。
また、実施例１８のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１８のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを０．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１８のリチウムイオン二次電池用電極材料とした。
実施例１８のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１８のリチウムイオン二次電池用電極を作製した。
また、実施例１８のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１８のリチウムイオン二次電池を作製した。
［実施例１９］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース７．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを２．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１９のリチウムイオン二次電池用電極材料とした。
実施例１９のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１９のリチウムイオン二次電池用電極を作製した。
また、実施例１９のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１９のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース７．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを２．５体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例１９のリチウムイオン二次電池用電極材料とした。
実施例１９のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例１９のリチウムイオン二次電池用電極を作製した。
また、実施例１９のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例１９のリチウムイオン二次電池を作製した。
［実施例２０］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース５．４ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを５．０体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２０のリチウムイオン二次電池用電極材料とした。
実施例２０のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２０のリチウムイオン二次電池用電極を作製した。
また、実施例２０のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２０のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース５．４ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＮＯを５．０体積％含む窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２０のリチウムイオン二次電池用電極材料とした。
実施例２０のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２０のリチウムイオン二次電池用電極を作製した。
また、実施例２０のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２０のリチウムイオン二次電池を作製した。
［実施例２１］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１５０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１３．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．１体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２１のリチウムイオン二次電池用電極材料とした。
実施例２１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２１のリチウムイオン二次電池用電極を作製した。
また、実施例２１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２１のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１５０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース１３．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．１体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２１のリチウムイオン二次電池用電極材料とした。
実施例２１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２１のリチウムイオン二次電池用電極を作製した。
また、実施例２１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２１のリチウムイオン二次電池を作製した。
［実施例２２］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１５０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２２のリチウムイオン二次電池用電極材料とした。
実施例２２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２２のリチウムイオン二次電池用電極を作製した。
また、実施例２２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２２のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１５０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース９．６ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２２のリチウムイオン二次電池用電極材料とした。
実施例２２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２２のリチウムイオン二次電池用電極を作製した。
また、実施例２２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２２のリチウムイオン二次電池を作製した。
［実施例２３］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１８０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を２．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２３のリチウムイオン二次電池用電極材料とした。
実施例２３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２３のリチウムイオン二次電池用電極を作製した。
また、実施例２３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２３のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１８０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を２．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２３のリチウムイオン二次電池用電極材料とした。
実施例２３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２３のリチウムイオン二次電池用電極を作製した。
また、実施例２３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２３のリチウムイオン二次電池を作製した。
［実施例２４］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２００℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を５．０体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２４のリチウムイオン二次電池用電極材料とした。
実施例２４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２４のリチウムイオン二次電池用電極を作製した。
また、実施例２４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２４のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２００℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、Ｏ３を５．０体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、実施例２４のリチウムイオン二次電池用電極材料とした。
実施例２４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、実施例２４のリチウムイオン二次電池用電極を作製した。
また、実施例２４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、実施例２４のリチウムイオン二次電池を作製した。
［比較例１］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース２４．０ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、比較例１のリチウムイオン二次電池用電極材料とした。
比較例１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例１のリチウムイオン二次電池用電極を作製した。
また、比較例１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例１のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース２４．０ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が２０μｍである電極材料造粒体を得て、比較例１のリチウムイオン二次電池用電極材料とした。
比較例１のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例１のリチウムイオン二次電池用電極を作製した。
また、比較例１のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例１のリチウムイオン二次電池を作製した。
［比較例２］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を１０．０体積％含む窒素雰囲気下、９００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、比較例２のリチウムイオン二次電池用電極材料とした。
比較例２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例２のリチウムイオン二次電池用電極を作製した。
また、比較例２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例２のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１３０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース１．２ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を１０．０体積％含む窒素雰囲気下、９００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、比較例２のリチウムイオン二次電池用電極材料とした。
比較例２のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例２のリチウムイオン二次電池用電極を作製した。
また、比較例２のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例２のリチウムイオン二次電池を作製した。
［比較例３］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２００℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース０．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が７０μｍである電極材料造粒体を得て、比較例３のリチウムイオン二次電池用電極材料とした。
比較例３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例３のリチウムイオン二次電池用電極を作製した。
また、比較例３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例３のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、２ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１００ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、２００℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質１５０ｇに、炭素前駆体としてのラクトース０．６ｇを水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を０．５体積％含む窒素雰囲気下、８００℃にて１時間焼成し、平均二次粒子径が７０μｍである電極材料造粒体を得て、比較例３のリチウムイオン二次電池用電極材料とした。
比較例３のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例３のリチウムイオン二次電池用電極を作製した。
また、比較例３のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例３のリチウムイオン二次電池を作製した。
［比較例４］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース２２．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が５μｍである電極材料造粒体を得て、比較例４のリチウムイオン二次電池用電極材料とした。
比較例４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例４のリチウムイオン二次電池用電極を作製した。
また、比較例４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例４のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１２０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース２２．８ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、窒素雰囲気下、７００℃にて１時間焼成し、平均二次粒子径が５μｍである電極材料造粒体を得て、比較例４のリチウムイオン二次電池用電極材料とした。
比較例４のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例４のリチウムイオン二次電池用電極を作製した。
また、比較例４のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例４のリチウムイオン二次電池を作製した。
［比較例５］
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を１０．０体積％含む窒素雰囲気下、９００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、比較例５のリチウムイオン二次電池用電極材料とした。
比較例５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例５のリチウムイオン二次電池用電極を作製した。
また、比較例５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例５のリチウムイオン二次電池を作製した。
水２Ｌ（リットル）に、６ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．５３ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．０１ｍｏｌの酢酸コバルト（ＩＩ）（Ｃｏ（ＣＨ３ＣＯＯ）２）と、０．０６ｍｏｌの酢酸マグネシウム（Ｍｇ（ＣＨ３ＣＯＯ）２）と、１．４ｍｏｌの酢酸マンガン（ＩＩ）（Ｍｎ（ＣＨ３ＣＯＯ）２）と、２ｍｏｌのリン酸（Ｈ３ＰＯ４）と、０．１２３ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が４Ｌになるように混合し、均一なスラリー状の混合物を調製した。
次いで、この混合物を容量８Ｌの耐圧密閉容器に収容し、１１０℃にて１時間、水熱合成し、沈殿物を生成した。
次いで、得られた沈殿物を水洗し、ケーキ状の電極活物質を得た。
次いで、このケーキ状の電極活物質に、０．１ｍｏｌの水酸化リチウム（ＬｉＯＨ）と、０．１ｍｏｌの酢酸鉄（ＩＩ）（Ｆｅ（ＣＨ３ＣＯＯ）２）と、０．１ｍｏｌのリン酸（Ｈ３ＰＯ４）と、１．９２×１０−５ｍｏｌの硫酸リチウム（Ｌｉ２ＳＯ４）とを加え、全体量が２Ｌになるように混合した後、乾燥し、前記の電極活物質の表面に平均一次粒子径５ｎｍのＬｉＦｅＰＯ４０．１ｍｏｌを均一に担持させ、乾燥して、電極活物質を得た。
次いで、この電極活物質１５０ｇに、炭素前駆体としてのラクトース４．２ｇを、水２００ｇに分散、溶解したラクトース水溶液と、媒体粒子としての直径０．１ｍｍのジルコニアボール５００ｇとをボールミルに投入し、スラリー中の電極活物質の粒度分布のＤ９０のＤ１０に対する比（Ｄ９０／Ｄ１０）が３０となるように、ボールミルの回転速度、撹拌時間を調整し、分散処理を行った。これにより、電極活物質を含むスラリーを得た。
次いで、得られたスラリーを２００℃の大気雰囲気中に噴霧し、乾燥して、乾燥物を得た。
次いで、得られた乾燥物を、ＨＮＯ３を１０．０体積％含む窒素雰囲気下、９００℃にて１時間焼成し、平均二次粒子径が１０μｍである電極材料造粒体を得て、比較例５のリチウムイオン二次電池用電極材料とした。
比較例５のリチウムイオン二次電池用電極材料を用いたこと以外は実施例１と同様にして、比較例５のリチウムイオン二次電池用電極を作製した。
また、比較例５のリチウムイオン二次電池用電極を用いたこと以外は実施例１と同様にして、比較例５のリチウムイオン二次電池を作製した。
［リチウムイオン二次電池用電極材料の評価］

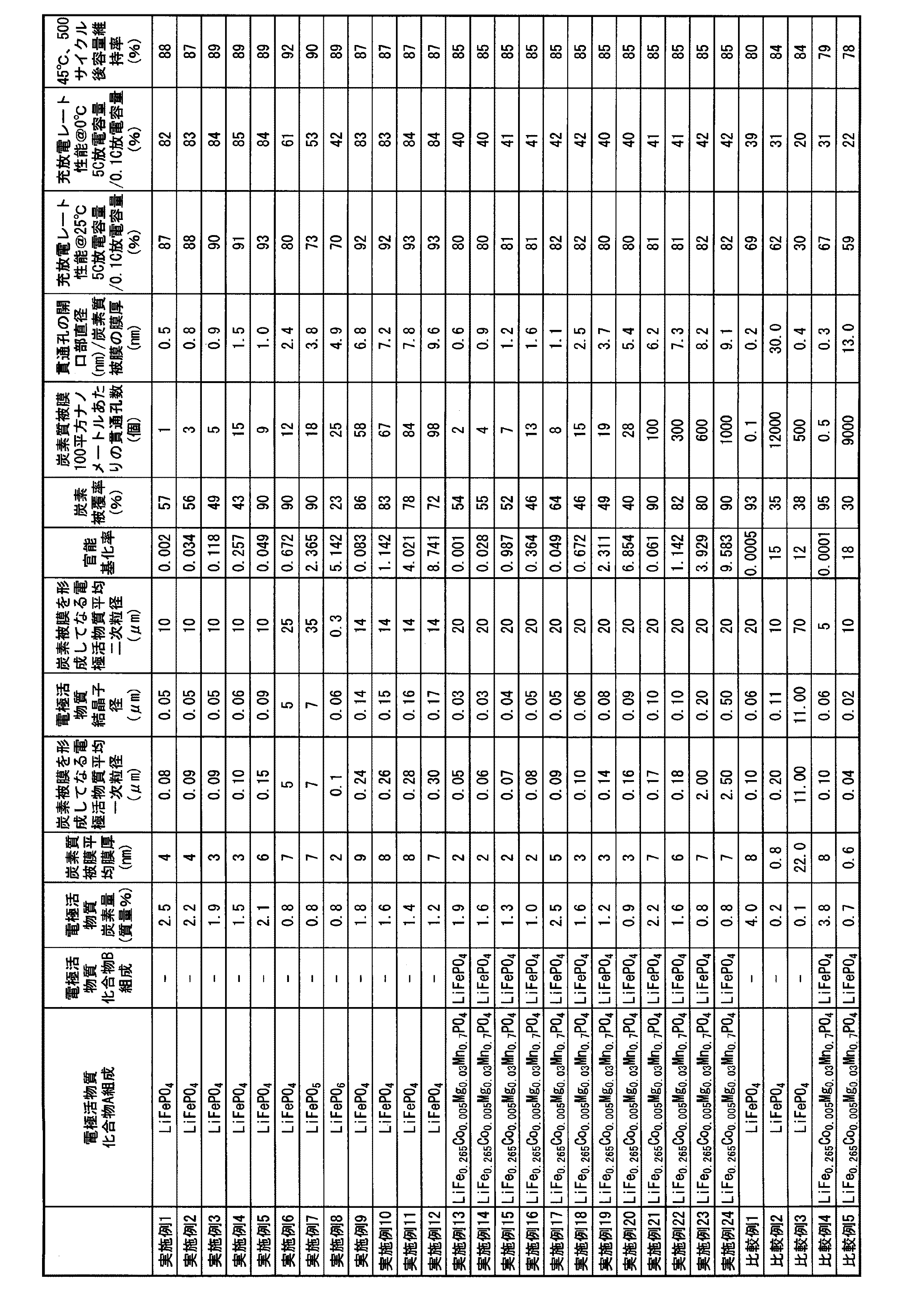

以下の方法により、実施例１〜実施例２４および比較例１〜比較例５のリチウムイオン二次電池用電極材料を評価した。結果を表１に示す。
以下の方法により、実施例１〜実施例２４および比較例１〜比較例５のリチウムイオン二次電池用電極材料を評価した。結果を表１に示す。
（１）５１ＭＰａ印加時の圧粉体密度
所定量の電極材料を室温（２５℃）にて、粉体抵抗測定システム装置（商品名：ＭＣＰ−ＰＤ５１型、三菱ケミカルアナリテック製）の円筒形の型に詰めてペレットを作製し、次いで、押し棒を用いて、５１ＭＰａの圧力を印加した際のペレット厚を測定し、電極材料質量とペレット体積から、５１ＭＰａ印加時のペレット密度、すなわち圧粉体密度を求めた。
所定量の電極材料を室温（２５℃）にて、粉体抵抗測定システム装置（商品名：ＭＣＰ−ＰＤ５１型、三菱ケミカルアナリテック製）の円筒形の型に詰めてペレットを作製し、次いで、押し棒を用いて、５１ＭＰａの圧力を印加した際のペレット厚を測定し、電極材料質量とペレット体積から、５１ＭＰａ印加時のペレット密度、すなわち圧粉体密度を求めた。
（２）電極活物質炭素量
上述の熱処理工程で得られた電極材料造粒体における炭素の含有量を、炭素−硫黄分析装置（商品名：ＥＭＩＡ−３２０Ｖ、堀場製作所社製）を用いて測定した。
上述の熱処理工程で得られた電極材料造粒体における炭素の含有量を、炭素−硫黄分析装置（商品名：ＥＭＩＡ−３２０Ｖ、堀場製作所社製）を用いて測定した。
（３）炭素質被膜の平均膜厚
炭素質被膜の平均膜厚を、凝集体の炭素質被膜を、透過型電子顕微鏡（ＴＥＭ）を用いて観察し、凝集体における異なる粒子の炭素質被膜厚み１００点の平均値から測定した。
炭素質被膜の平均膜厚を、凝集体の炭素質被膜を、透過型電子顕微鏡（ＴＥＭ）を用いて観察し、凝集体における異なる粒子の炭素質被膜厚み１００点の平均値から測定した。
（４）炭素被覆電極活物質の平均一次粒子径
炭素被覆電極活物質を走査型電子顕微鏡（ＳＥＭ；Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）により観察し、得られたＳＥＭ像から無作為に１００個の電極活物質を選んで各々の粒子の長軸径を測定し、これらの測定値から炭素被覆電極活物質の平均一次粒子径を算出した。
炭素被覆電極活物質を走査型電子顕微鏡（ＳＥＭ；Ｓｃａｎｎｉｎｇ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｅ）により観察し、得られたＳＥＭ像から無作為に１００個の電極活物質を選んで各々の粒子の長軸径を測定し、これらの測定値から炭素被覆電極活物質の平均一次粒子径を算出した。
（５）電極活物質の結晶子径
電極活物質の結晶子径を、Ｘ線回折測定（Ｘ線回折装置：Ｘ‘Ｐｅｒｔ（商品名）、ＰＡＮａｌｙｔｉｃａｌ社製）により測定した粉末Ｘ線回折図形の（０２０）面の回折ピークの半値幅、および回折角（２θ）を用いて、シェラーの式により算出した。
電極活物質の結晶子径を、Ｘ線回折測定（Ｘ線回折装置：Ｘ‘Ｐｅｒｔ（商品名）、ＰＡＮａｌｙｔｉｃａｌ社製）により測定した粉末Ｘ線回折図形の（０２０）面の回折ピークの半値幅、および回折角（２θ）を用いて、シェラーの式により算出した。
（６）電極材料造粒体の平均二次粒子径
ポリビニルピロリドン０．３質量％含有水中に、電極材料造粒体を分散した後、粒度分布測定装置（商品名：ＳＡＬＤ−２０００Ｊ、島津製作所社製）を用いて、電極材料造粒体の平均二次粒子径を測定した。
ポリビニルピロリドン０．３質量％含有水中に、電極材料造粒体を分散した後、粒度分布測定装置（商品名：ＳＡＬＤ−２０００Ｊ、島津製作所社製）を用いて、電極材料造粒体の平均二次粒子径を測定した。
（７）官能基化率
アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、電極活物質を被覆する炭素質被膜における、電極活物質と対向する最表面にて、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比（官能基比率）を算出した。
アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、電極活物質を被覆する炭素質被膜における、電極活物質と対向する最表面にて、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比（官能基比率）を算出した。
（８）炭素質被膜の被覆率
炭素質被膜の被覆率は、アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、炭素質被膜の被覆率を算出した。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された面積を電極活物質の露出割合とし、有意な量のリチウムイオンが検出されなかった面積を炭素質被膜の割合とみなして、炭素被覆率を算出した。
炭素質被膜の被覆率は、アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、炭素質被膜の被覆率を算出した。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された面積を電極活物質の露出割合とし、有意な量のリチウムイオンが検出されなかった面積を炭素質被膜の割合とみなして、炭素被覆率を算出した。
（９）炭素質被膜における貫通孔の数
アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、炭素質被膜に形成された貫通孔の数を算出した。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された領域を電極活物質が露出しているとみなし、炭素質被膜中で有意な量のリチウムイオンが検出された領域を貫通孔とみなした。
アルバック・ファイ社製の飛行時間型二次イオン質量分析装置（商品名：ＰＨＩ ｎａｎｏ ＴＯＦ）を用い、一次イオン：Ｂｉ３ ＋＋、加速電圧３０ｋＶ、イオン電流約０．１ｎＡ、分析面積１００μｍ、分析時間３０分の条件で、電極材料を分析した。その結果に基づいて、炭素質被膜に形成された貫通孔の数を算出した。この分析において、電極活物質と炭素質被膜からなる一次粒子の表面を分析した結果として、全測定面積中、有意な量のリチウムイオンが検出された領域を電極活物質が露出しているとみなし、炭素質被膜中で有意な量のリチウムイオンが検出された領域を貫通孔とみなした。
（１０）炭素質被膜の平均膜厚に対する、貫通孔における炭素質被膜の表面に存在する開口部の直径の比
炭素質被膜に形成された貫通孔における炭素質被膜の表面に存在する開口部の直径を、飛行時間型二次イオン質量分析装置による面分析の結果に基づくリチウムイオンの検出箇所のスポット径として測定した。
上記（３）で得られた炭素質被膜の平均膜厚に対する、上記の開口部の直径を算出した。
炭素質被膜に形成された貫通孔における炭素質被膜の表面に存在する開口部の直径を、飛行時間型二次イオン質量分析装置による面分析の結果に基づくリチウムイオンの検出箇所のスポット径として測定した。
上記（３）で得られた炭素質被膜の平均膜厚に対する、上記の開口部の直径を算出した。
［リチウムイオン二次電池の評価］
以下の方法により、実施例１〜実施例２４および比較例１〜比較例５のリチウムイオン二次電池を評価した。結果を表１に示す。
以下の方法により、実施例１〜実施例２４および比較例１〜比較例５のリチウムイオン二次電池を評価した。結果を表１に示す。
（１１）充放電レート性能（入出力特性）
リチウムイオン二次電池の充放電試験を、カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃの定電流充放電（１時間充電の後、１時間放電）を１サイクルとして、３サイクル実施した後、０．１Ｃ充電を行った後、２５℃および０℃の各温度でそれぞれ０．１Ｃおよび５Ｃ放電を行って０．１Ｃ放電容量および５Ｃ放電容量を得た。５Ｃ放電容量を、０．１Ｃ放電容量を１００とした際の１００分率で表した値を「充放電レート性能」と定めた。
リチウムイオン二次電池の充放電試験を、カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃの定電流充放電（１時間充電の後、１時間放電）を１サイクルとして、３サイクル実施した後、０．１Ｃ充電を行った後、２５℃および０℃の各温度でそれぞれ０．１Ｃおよび５Ｃ放電を行って０．１Ｃ放電容量および５Ｃ放電容量を得た。５Ｃ放電容量を、０．１Ｃ放電容量を１００とした際の１００分率で表した値を「充放電レート性能」と定めた。
（１２）容量維持率（４５℃、５００サイクル後）（サイクル特性）
リチウムイオン二次電池の充放電試験を、カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃの定電流充放電（１時間充電の後、１時間放電）を１サイクルとして、４５℃にて、５００サイクル実施した。また、５００サイクル後の放電量を、初期放電量を１００とした際の１００分率で表した値を「４５℃、５００サイクル後容量維持率」と定めた。
なお、リチウムイオン二次電池の初回充電を定電流（１Ｃ）−定電圧（４．５Ｖ、電流値０．０１Ｃ相当に到達した時点で充電終了）で行い、初回充電時に負極のＳＥＩ（Ｓｏｌｉｄ Ｅｌｅｃｔｒｏｌｙｔｅ Ｉｎｔｅｒｆａｃｅ）形成でリチウムイオンが消費された分を減じた、２回目の定電流充放電（カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃ）における１Ｃ放電量を初期放電量と定めた。
リチウムイオン二次電池の充放電試験を、カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃの定電流充放電（１時間充電の後、１時間放電）を１サイクルとして、４５℃にて、５００サイクル実施した。また、５００サイクル後の放電量を、初期放電量を１００とした際の１００分率で表した値を「４５℃、５００サイクル後容量維持率」と定めた。
なお、リチウムイオン二次電池の初回充電を定電流（１Ｃ）−定電圧（４．５Ｖ、電流値０．０１Ｃ相当に到達した時点で充電終了）で行い、初回充電時に負極のＳＥＩ（Ｓｏｌｉｄ Ｅｌｅｃｔｒｏｌｙｔｅ Ｉｎｔｅｒｆａｃｅ）形成でリチウムイオンが消費された分を減じた、２回目の定電流充放電（カットオフ電圧２Ｖ−４．５Ｖ、充放電レート１Ｃ）における１Ｃ放電量を初期放電量と定めた。
表１の結果から、実施例１〜実施例２４のリチウムイオン二次電池用電極材料の５１ＭＰａ印加時の圧粉体密度は、いずれも２．３ｇ／ｃｍ３以下であった。
一方、比較例１〜比較例５のリチウムイオン二次電池用電極材料の５１ＭＰａ印加時の圧粉体密度は、１．８ｇ／ｃｍ３〜２．１ｇ／ｃｍ３であった。
すなわち、実施例１〜実施例２４のリチウムイオン二次電池用電極材料は、比較例１〜比較例５のリチウムイオン二次電池用電極材料と比較すると、電極合剤層を形成し、その電極合剤層を加圧した際に、電極材料造粒体に内在する空隙が潰れることなく、電極合剤層中の導電助剤の接触点数が充分となることが分かった。
また、実施例１〜実施例２４のリチウムイオン二次電池は、比較例１〜比較例５のリチウムイオン二次電池と比較すると、充放電レート性能に優れ、５００サイクル後の容量維持率が高く、耐久性に優れることが分かった。
一方、比較例１〜比較例５のリチウムイオン二次電池用電極材料の５１ＭＰａ印加時の圧粉体密度は、１．８ｇ／ｃｍ３〜２．１ｇ／ｃｍ３であった。
すなわち、実施例１〜実施例２４のリチウムイオン二次電池用電極材料は、比較例１〜比較例５のリチウムイオン二次電池用電極材料と比較すると、電極合剤層を形成し、その電極合剤層を加圧した際に、電極材料造粒体に内在する空隙が潰れることなく、電極合剤層中の導電助剤の接触点数が充分となることが分かった。
また、実施例１〜実施例２４のリチウムイオン二次電池は、比較例１〜比較例５のリチウムイオン二次電池と比較すると、充放電レート性能に優れ、５００サイクル後の容量維持率が高く、耐久性に優れることが分かった。
本発明のリチウムイオン二次電池用電極材料は、電極活物質と、その電極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、炭素質被膜における電極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、炭素質被膜の被覆率が４０％以上かつ９０％以下とし、炭素質被膜が、炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有するため、電子伝導性が高く、かつリチウムイオンの拡散性に優れ、電池寿命の改善が可能である。したがって、このリチウムイオン二次電池用電極材料を用いて作製したリチウムイオン二次電池用電極を備えたリチウムイオン二次電池は、高速の充放電が可能であるため、より高電圧、高エネルギー密度、高負荷特性および高速充放電特性が期待される次世代の二次電池に対しても適用することが可能であり、次世代の二次電池の場合、その効果は非常に大きなものである。
Claims (7)
- 正極活物質と、該正極活物質の表面を被覆する炭素質被膜とを含むリチウムイオン二次電池用電極材料であって、
前記正極活物質は、一般式Ｌｉ ａ Ａ ｂ Ｄ ｃ ＰＯ ４ （但し、ＡはＦｅ、Ｍｎ、ＣｏおよびＮｉからなる群から選択される少なくとも１種、ＤはＭｇ、Ｃａ、Ｓｒ、Ｂａ、Ｔｉ、Ｚｎ、Ｂ、Ａｌ、Ｇａ、Ｉｎ、Ｓｉ、Ｇｅ、Ｓｃ、Ｙおよび希土類元素からなる群から選択される少なくとも１種、０≦ａ≦１．０、０＜ｂ≦１．０、０≦ｃ≦０．４）で表わされる化合物であり、
前記炭素質被膜における前記正極活物質と対向する最表面に、ヒドロキシ基並びにカルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種が導入され、
前記炭素質被膜の表面を、飛行時間型二次イオン質量分析法により分析した場合に、ヒドロキシ基のカウント数に対する、カルボキシル基、ニトロ基およびスルホ基から選択される少なくとも１種のカウント数の総和の比が０．００１以上かつ１０．０００以下、
前記炭素質被膜の被覆率が４０％以上かつ９０％以下、
前記炭素質被膜は、前記炭素質被膜１００平方ナノメートル当たり、少なくとも１個の貫通孔を有することを特徴とするリチウムイオン二次電池用電極材料。 - 前記炭素質被膜の平均膜厚に対する、前記貫通孔における前記炭素質被膜の表面に存在する開口部の直径の比が０．５以上かつ１０．０以下であることを特徴とする請求項１に記載のリチウムイオン二次電池用電極材料。
- 前記炭素質被膜の平均膜厚が１．０ｎｍ以上かつ７．０ｎｍ以下であることを特徴とする請求項１または２に記載のリチウムイオン二次電池用電極材料。
- 前記正極活物質は、前記一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物と、該一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物の表面に存在する一般式ＬｉｅＣｆＰＯ４（但し、ＣはＦｅおよびＭｎから選択される少なくとも１種、０≦ｅ＜２、０＜ｆ＜１．５、前記一般式ＬｉａＡｂＤｃＰＯ４で表わされる化合物とは異なる化合物である。）で表わされる化合物と、を含有することを特徴とする請求項１〜３のいずれか１項に記載のリチウムイオン二次電池用電極材料。
- 請求項１〜４のいずれか１項に記載のリチウムイオン二次電池用電極材料が複数凝集して造粒されてなることを特徴とするリチウムイオン二次電池用電極材料造粒体。
- 電極集電体と、該電極集電体上に形成された電極合剤層と、を備えたリチウムイオン二次電池用電極であって、
前記電極合剤層は、請求項５に記載のリチウムイオン二次電池用電極材料造粒体を含有することを特徴とするリチウムイオン二次電池用電極。 - 正極、負極および非水電解質を有するリチウムイオン二次電池であって、
前記正極として、請求項６に記載のリチウムイオン二次電池用電極を備えたことを特徴とするリチウムイオン二次電池。
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2018066577A JP6497461B1 (ja) | 2018-03-30 | 2018-03-30 | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 |
| US16/139,855 US10892485B2 (en) | 2018-03-30 | 2018-09-24 | Electrode material for lithium ion secondary battery, electrode material granulated body for lithium ion secondary battery, electrode for lithium ion secondary battery, and lithium ion secondary battery |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2018066577A JP6497461B1 (ja) | 2018-03-30 | 2018-03-30 | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP6497461B1 true JP6497461B1 (ja) | 2019-04-10 |
| JP2019179596A JP2019179596A (ja) | 2019-10-17 |
Family
ID=66092579
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2018066577A Active JP6497461B1 (ja) | 2018-03-30 | 2018-03-30 | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 |
Country Status (2)
| Country | Link |
|---|---|
| US (1) | US10892485B2 (ja) |
| JP (1) | JP6497461B1 (ja) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2020065832A1 (ja) * | 2018-09-27 | 2020-04-02 | 株式会社村田製作所 | 導電性物質、正極および二次電池 |
| CN114204016B (zh) * | 2020-09-18 | 2023-01-06 | 比亚迪股份有限公司 | 正极材料、正极浆料、正极片及电池 |
| JP7681989B2 (ja) * | 2021-03-09 | 2025-05-23 | 太平洋セメント株式会社 | リチウムイオン二次電池用正極活物質粒子及びその製造方法 |
| JP7805175B2 (ja) * | 2022-01-14 | 2026-01-23 | 太平洋セメント株式会社 | リチウムイオン二次電池用正極活物質粒子混合体 |
| JP7788867B2 (ja) * | 2022-01-14 | 2025-12-19 | 太平洋セメント株式会社 | リチウムイオン二次電池用正極活物質粒子混合体 |
| JP7838976B2 (ja) * | 2022-02-24 | 2026-04-01 | 太平洋セメント株式会社 | 全固体二次電池用正極活物質粒子 |
| CN114430037B (zh) * | 2022-04-06 | 2022-07-15 | 比亚迪股份有限公司 | 一种正极材料及其应用 |
| CN116230882B (zh) * | 2023-01-03 | 2025-08-29 | 万华化学集团电池科技有限公司 | 一种锂电池用高镍三元正极材料、制备方法及锂电池 |
| WO2025116627A1 (ko) * | 2023-11-30 | 2025-06-05 | 주식회사 코리너지솔루션 | 리튬이차전지용 양극활물질, 이의 제조방법 및 이를 포함하는 리튬이차전지용 양극 |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CA2270771A1 (fr) | 1999-04-30 | 2000-10-30 | Hydro-Quebec | Nouveaux materiaux d'electrode presentant une conductivite de surface elevee |
| CA2506104A1 (en) * | 2005-05-06 | 2006-11-06 | Michel Gauthier | Surface modified redox compounds and composite electrode obtain from them |
| JP2012133888A (ja) | 2010-12-17 | 2012-07-12 | Sumitomo Osaka Cement Co Ltd | 電極材料及びその製造方法 |
| CN103443972B (zh) * | 2011-01-17 | 2016-08-17 | 昭荣化学工业株式会社 | 锂离子二次电池用正极材料及其制造方法 |
| WO2014077274A1 (ja) * | 2012-11-14 | 2014-05-22 | 古河電気工業株式会社 | 正極活物質及びその製造方法、並びに非水電解質二次電池用正極、非水電解質二次電池 |
| EP2950374B1 (en) * | 2013-01-23 | 2019-08-28 | Toray Industries, Inc. | Positive electrode active material/graphene composite particles, positive electrode material for lithium ion cell, and method for manufacturing positive electrode active material/graphene composite particles |
| JP5783295B2 (ja) * | 2013-04-30 | 2015-09-24 | 住友大阪セメント株式会社 | 電極材料、ペースト、電極板及びリチウムイオン電池 |
| JP6097198B2 (ja) * | 2013-10-30 | 2017-03-15 | 住友大阪セメント株式会社 | 電極材料及び電極並びにリチウムイオン電池 |
| JP5790745B2 (ja) * | 2013-11-28 | 2015-10-07 | 住友大阪セメント株式会社 | リチウムイオン二次電池用電極材料およびその製造方法 |
| JP6288339B1 (ja) * | 2017-03-24 | 2018-03-07 | 住友大阪セメント株式会社 | リチウムイオン二次電池用電極材料、その製造方法、リチウムイオン二次電池用電極およびリチウムイオン二次電池 |
| JP6528886B1 (ja) * | 2018-06-13 | 2019-06-12 | 住友大阪セメント株式会社 | 電極材料及びその製造方法 |
-
2018
- 2018-03-30 JP JP2018066577A patent/JP6497461B1/ja active Active
- 2018-09-24 US US16/139,855 patent/US10892485B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| US20190305307A1 (en) | 2019-10-03 |
| US10892485B2 (en) | 2021-01-12 |
| JP2019179596A (ja) | 2019-10-17 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6497461B1 (ja) | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料造粒体、リチウムイオン二次電池用電極、リチウムイオン二次電池 | |
| CN110858645B (zh) | 锂离子二次电池用正极材料及其制造方法、锂离子二次电池用正极、锂离子二次电池 | |
| JP6841362B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極及びリチウムイオン二次電池 | |
| JP6210143B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、リチウムイオン二次電池 | |
| JP6443575B1 (ja) | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極、リチウムイオン二次電池 | |
| JP6617312B2 (ja) | リチウムイオン二次電池用電極、リチウムイオン二次電池 | |
| EP3547418B1 (en) | Electrode material for lithium-ion battery and lithium-ion battery comprising the same | |
| JP6128181B2 (ja) | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極材料の製造方法、リチウムイオン二次電池用電極およびリチウムイオン二次電池 | |
| CN104025347A (zh) | 电极材料、电极板、锂离子电池以及电极材料的制造方法、电极板的制造方法 | |
| JPWO2013146168A1 (ja) | 電極材料 | |
| US20220149368A1 (en) | Transition metal oxide particles encapsulated in nanostructured lithium titanate or lithium aluminate, and the use thereof in lithium ion batteries | |
| JP6332539B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、リチウムイオン二次電池 | |
| JP2020145108A (ja) | 電極材料、該電極材料の製造方法、電極、及びリチウムイオン電池 | |
| JP6725022B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、及びリチウムイオン二次電池 | |
| JP7010402B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、リチウムイオン二次電池 | |
| JP6849124B1 (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、リチウムイオン二次電池 | |
| US10074853B2 (en) | Electrode material for lithium-ion rechargeable battery, electrode for lithium-ion rechargeable battery, and lithium-ion rechargeable battery | |
| EP3462523B1 (en) | Electrode material for lithium ion battery and lithium ion battery | |
| JP2013258036A (ja) | 電極材料とその製造方法及びリチウムイオン電池の正極並びにリチウムイオン電池 | |
| JP6296188B1 (ja) | リチウムイオン二次電池用電極活物質、リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極、リチウムイオン二次電池 | |
| JP2021157920A (ja) | リチウムイオン二次電池用正極材料、リチウムイオン二次電池用正極、リチウムイオン二次電池 | |
| JP2019053951A (ja) | リチウムイオン二次電池用電極材料、リチウムイオン二次電池用電極、及びリチウムイオン二次電池 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20180613 |
|
| A871 | Explanation of circumstances concerning accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A871 Effective date: 20180621 |
|
| A975 | Report on accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A971005 Effective date: 20180703 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20181026 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20181030 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20181205 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20190212 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20190225 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 6497461 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| S111 | Request for change of ownership or part of ownership |
Free format text: JAPANESE INTERMEDIATE CODE: R313113 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
