JP6084397B2

JP6084397B2 - 焼結用無機粒子含有ペーストおよび塗布形成物

Info

Publication number: JP6084397B2
Application number: JP2012180769A
Authority: JP
Inventors: 悠斗小田桐; 佐々木　正樹; 正樹佐々木; 福島　和信; 和信福島
Original assignee: Taiyo Holdings Co Ltd
Current assignee: Taiyo Holdings Co Ltd
Priority date: 2012-08-17
Filing date: 2012-08-17
Publication date: 2017-02-22
Anticipated expiration: 2032-08-17
Also published as: JP2014037491A

Description

本発明は無機粒子含有ペーストに関し、詳しくは、焼成性に優れ、炭化した有機物の残存、および、乾燥工程における塗膜のダレの発生が抑制された無機粒子含有ペーストおよびそれを用いた塗布形成物に関する。

金属粒子などの導電性物質やガラスフリットなどの誘電体、蛍光体といった無機粒子を含有する無機粒子含有ペーストは、インクジェット印刷、スクリーン印刷、グラビアオフセット印刷といった種々の印刷法により高精細回路を構成するように基板に印刷され、加熱による硬化、焼結処理を経て基板上に電極や電気配線、誘電体層、蛍光体層などを形成する。

例えば、特許文献１には、バインダー樹脂、アルコキシシラン化合物および銀粒子を含有する焼結性導電ペーストが開示され、特許文献２には、導電性粉末、アルキルシリケート、有機チタンキレートおよび高粘性溶媒を含有する導電性ペースト組成物が開示されている。また、特許文献３には、カルボン酸含有樹脂、導電粒子、多価アルコール化合物および有機溶剤を含有する導電性ペーストが開示されている。

上記特許文献等記載のペーストにおいてバインダー樹脂として使用される有機高分子バインダーは、印刷性の付与、塗膜の形成の為に用いられるものである。この有機高分子バインダーの除去には、高温での加熱を必要とする。また、有機高分子が、加熱処理時に炭化して残存すると、気泡や膨張の発生、無機物層の特性への悪影響が生じうるという問題がある。

上記の有機高分子バインダーの高温処理、残存に関する問題の解決手段として、特許文献４には、テルペン骨格を有し、２５℃における粘度が特定の範囲である有機化合物として、イソボルニル基を有する化合物を用いた無機粒子含有組成物が提案されている。即ち、特許文献４は、無機体或いは無機物層を従来よりも低エネルギーで形成できるとともに有機化合物に起因する悪影響を低減することが可能な無機粒子含有組成物を提供することを目的とし、イソボルニル基を有する化合物が、塗膜の形成に用いることができる一方、比較的低温で除去が可能であることに着目したものである。

特開２００８−１０６１４５号公報特開２０１１−６０７５２号公報特開２０１１−７６８９９号公報国際公開２００８／１４９７４８号

しかしながら、イソボルニル基を有する化合物を用いた無機粒子含有ペーストは焼成性に優れ、低温でイソボルニル基を有する化合物の除去が可能ではあるものの、乾燥工程において著しい塗膜のダレが発生することがあるという問題があった。

そこで本発明の目的は、焼成性に優れ、炭化した有機物の残存、および、乾燥工程における塗膜のダレの発生が抑制された無機粒子含有ペーストおよびそれを用いた塗布形成物を提供することにある。

本発明者等は上記課題を解決すべく鋭意検討した結果、無機粒子、イソボルニル基を有する化合物、および、変性ウレア化合物溶液からなる揺変剤を含有する無機粒子含有ペーストとすることで上記課題を解決しうることを見出し、本発明を完成するに至った。
ここで、本発明において、変性ウレア化合物溶液とは、イソシアネート単量体あるいはこれらのアダクト体と有機アミンとの反応物をいう。

即ち、本発明の無機粒子含有ペーストは、無機粒子、イソボルニル基を有する化合物、および、変性ウレア化合物溶液からなる揺変剤を含有することを特徴とするものである。

本発明の無機粒子含有ペーストは、さらに、アモルファスシリカを含有することが好ましい。

本発明の無機粒子含有ペーストは、さらに、アクリル樹脂を含有することが好ましい。

本発明の無機粒子含有ペーストは、前記アモルファスシリカが、親水性シリカであることが好ましい。

本発明の無機粒子含有ペーストは、前記イソボルニル基を有する化合物の分子量が３００以下であることが好ましい。

また、本発明の無機粒子含有ペーストは、前記イソボルニル基を有する化合物が下記一般式（Ｉ）で表される化合物であることが好ましい。

（式中、Ｍは、水酸基で置換されたフェニル基または下記一般式（ＩＩ）で表される構造を表す。）

（式中、Ｒは炭素原子数１〜４のアルキル基を表し、ｎは０〜３の整数を表す。）

本発明の塗布形成物は、上記いずれかの無機粒子含有ペーストを用いてなることを特徴とするものである。

本発明により、焼成性に優れ、炭化した有機物の残存、および、乾燥工程における塗膜のダレの発生が抑制された無機粒子含有ペーストおよびそれを用いた塗布形成物を提供することが可能となる。

図１は参考例の結果を表すグラフ図である。

本発明の無機粒子含有ペーストは、無機粒子、イソボルニル基を有する化合物、および、変性ウレア化合物溶液からなる揺変剤を含有することを特徴とするものである。イソボルニル基を有する化合物は、バインダーとして用いることができる性質を有しながら、比較的低温で揮発する。これにより、焼成時の炭化した有機物の残存、いわゆる残炭の発生が抑制される。さらに、本発明者等により、イソボルニル基を有する化合物、および、変性ウレア化合物溶液からなる揺変剤を含有することにより、イソボルニル基を有する化合物をバインダーとして使用したときに問題となる、塗膜のダレの発生が抑制されることが見出された。これは、主にペースト中で三次元構造を形成し、擬塑性およびチクソトロピー性を付与させるものと考えられる。

本発明の無機粒子含有ペーストは、基板上への印刷ないし塗布、乾燥、焼成工程（加熱による硬化、焼結処理）を経て、基板上に電極や電気配線、誘電体層、蛍光体層などを形成することにより用いられる。
印刷ないし塗布の方法は特に限定されず、公知の方法によることができる。印刷方法としては、インクジェット印刷、スクリーン印刷、グラビア印刷、グラビアオフセット印刷等が挙げられる。これら印刷方法により印刷することで、下地層の特殊な処理を必要とせずに、高精細な回路を形成することができる。
乾燥工程は、熱風循環式乾燥炉などを用いた公知の方法によることができる。
焼成工程は、含まれる無機粒子の種類によっても異なりうるが、好ましくは３００〜１０００℃、より好ましくは５００〜９００℃である。また、焼成は有酸素下、大気中、無酸素下などの条件を、無機粒子の特性に合わせて適宜選択することができる。例えば、大気中で焼成すると酸化しやすい金属を用いる場合は、無酸素下で焼成を行うことが好ましい。

本発明の無機粒子含有ペーストは、下記式で表されるチキソ比が１．０〜４．０であることが好ましく、１．１〜３．０であることがより好ましい。なお、下記粘度値は２５℃における粘度値である。粘度値は、公知のコーンプレート型粘度計により測定することができる。
チキソ比＝
［剪断速度１０ｓ^−１での粘度値］／［剪断速度１００ｓ^−１での粘度値］

以下、各成分について詳述する。

［無機粒子］
無機粒子は、基板上に電極や電気配線、誘電体層、蛍光体層などを形成するために用いられるものであればいずれでもよく、用途に応じて適宜選択される。無機粒子として例えば、金属、金属酸化物、ガラス、蛍光体の粒子が挙げられる。また、金属粒子を使用する場合に、結着材としてガラス粒子を添加してもよい。

金属粒子としては、銀、銅、アルミニウム、金、白金、ニッケル、錫、亜鉛などからなる群から選ばれた少なくとも１種類の金属の他、その合金等が挙げられる。
金属酸化物としては上記金属の酸化物の他、ＩＴＯ（ＩｎｄｉｕｍＴｉｎＯｘｉｄｅ）、酸化インジウムなどを用いることができる。
上記金属粒子、金属酸化物粒子の、レーザー回折・散乱法で測定した平均粒径（Ｄ５０）は、好ましくは、０．０１〜５０μｍ、より好ましくは、０．１〜１５μｍである。
金属粒子、金属酸化物粒子の配合量は、ペーストの不揮発成分（乾燥工程でペースト中から揮発せず膜に残存する成分）を基準として、７０〜９９．９質量％であることが好ましい。７０質量％未満であると焼成後の金属粒子または金属酸化物粒子の焼結が起き難くなるため好ましくない。一方、９９．９質量％を超えると、良好な印刷性を得ることが困難となる。

ガラス粒子（ガラスフリット）としては、酸化鉛、酸化ビスマス、酸化亜鉛、酸化リチウム、またはアルカリホウケイ酸塩を主成分とするものが好適に用いられる。ガラス粒子の具体例として例えば、ＰｂＯ−Ｂ_２Ｏ_３−ＳｉＯ_２系、ＰｂＯ−Ｂ_２Ｏ_３−ＳｉＯ_２−Ａｌ_２Ｏ_３系、ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２系、ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２−Ａｌ_２Ｏ_３系、ＰｂＯ−ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２系、ＰｂＯ−ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２−Ａｌ_２Ｏ_３系、Ｂｉ_２Ｏ_３−Ｂ_２Ｏ_３−ＳｉＯ_２系、Ｂｉ_２Ｏ_３−Ｂ_２Ｏ_３−ＳｉＯ_２−Ａｌ_２Ｏ_３系、Ｂｉ_２Ｏ_３−ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２系、Ｂｉ_２Ｏ_３−ＺｎＯ−Ｂ_２Ｏ_３−ＳｉＯ_２−Ａｌ_２Ｏ_３系等のガラス粒子が挙げられる。

酸化鉛を主成分とするガラスフリットとしては、例えば、酸化物基準の質量％で、ＰｂＯが４８〜８２％、Ｂ_２Ｏ_３が０．５〜２２％、ＳｉＯ_２が３〜３２％、Ａｌ_２Ｏ_３が０〜１２％、ＢａＯが０〜１５％、ＴｉＯ_２が０〜２．５％、Ｂｉ_２Ｏ_３が０〜２５％の組成を有する非晶性ガラスフリットが好ましい。

酸化ビスマスを主成分とするガラスフリットとしては、酸化物基準の質量％で、Ｂｉ_２Ｏ_３が６〜８８％、Ｂ_２Ｏ_３が５〜３０％、ＳｉＯ_２が５〜２５％、Ａｌ_２Ｏ_３が０〜５％、ＢａＯが０〜２０％、ＺｎＯが１〜２０％の組成を有する非晶性ガラスフリットが好ましい。

酸化亜鉛を主成分とするガラスフリットとしては、酸化物基準の質量％で、ＺｎＯが２５〜６０％、Ｋ_２Ｏが２〜１５％、Ｂ_２Ｏ_３が２５〜４５％、ＳｉＯ_２が１〜７％、Ａｌ_２Ｏ_３が０〜１０％、ＢａＯが０〜２０％、ＭｇＯが０〜１０％の組成を有する非晶性ガラスフリットが好ましい。

ガラス粒子の平均粒径（Ｄ５０）は、レーザー回折・散乱法で測定することができ、好ましくは０．３〜５．０μｍ、より好ましくは０．５〜３．０μｍである。平均粒径が０．３μｍ未満であると、収率が著しく低下しコスト高となり、５．０μｍを超えると、薄膜の形成や、焼成時の均一な収縮が困難となり、ライン形状や緻密性が劣化する。

ガラス粒子の軟化点は、好ましくは５３０〜６５０℃である。ガラス軟化点が５３０℃未満であると、得られる回路において十分な緻密性を得ることが困難となり、６５０℃を超えると抵抗値が上昇する。また、ガラス粒子の熱膨張係数α_３００は、６０×１０^−７〜１１０×１０^−７であることが好ましい。

ガラス粒子の配合量は、ペーストの不揮発成分（乾燥工程でペースト中から揮発せず膜に残存する成分）を基準として、７０〜９９．９質量％であることが好ましい。７０質量％未満であると、焼成後の回路の基板への良好な密着性を得ることが困難となる。一方、９９．９質量％を超えると、良好な印刷性を得ることが困難となる。

［イソボルニル基を有する化合物］
本発明において、イソボルニル基を有する化合物は、溶剤として用いられる。イソボルニル基を有することで、その立体構造故に高粘度となり、無機粒子を分散させつつ好適な印刷適性を保持することができると考えられる。イソボルニル基を有する化合物としては分子量が３００以下であるものが好ましい。また、焼結処理により揮発するものであることが好ましく、沸点が１５０〜３５０℃の範囲であるものが好ましい。イソボルニル基を有する化合物としては、例えば、１−イソボルニル−３，３−ジメチル−２−メチレンノルボルナン、（メタ）アクリル酸イソボルニル、５‐イソボルニル‐２‐メトキシフェノール、イソボルニルシクロヘキサノール、イソボルニルフェノール、５‐［２‐（イソボルニルオキシ）エチル］シクロペンタジエンが挙げられる。

上記イソボルニル基を有する化合物の配合量は、組成物全体を基準として、０．１〜９０質量％が好ましく、５〜９０質量％がより好ましく、１０〜６０質量％がさらに好ましい。０．１質量％未満であると、ペーストとして十分な粘度が得られないため、好ましくない。一方、９０質量％を超えると、ペーストとしての流動性を損なうため、好ましくない。

上記イソボルニル基を有する化合物の粘度（２５℃における）としては、１０００〜１００００ｄＰａ・ｓが好ましく、３０００〜７０００ｄＰａ・ｓがより好ましい。粘度は例えばコーンプレート型粘度計により測定することができる。

本発明において、イソボルニル基を有する化合物としては、下記一般式（Ｉ）で表されるものが好ましい。

上記一般式（Ｉ）で表される化合物としては、イソボルニルシクロヘキサノール、イソボルニルフェノール等が挙げられる。

［変性ウレア化合物溶液］
本発明の無機粒子含有ペーストは、揺変剤として、変性ウレア化合物溶液（イソシアネート単量体あるいはこれらのアダクト体と有機アミンとの反応物）を含む。
この変性ウレア化合物溶液によれば、主にペースト中で三次元構造を形成し、擬塑性およびチクソトロピー性を付与させるものと考えられる。
このような変性ウレア化合物溶液としては、ＢＹＫ−４１０、ＢＹＫ−４１１、ＢＹＫ−４２０、官報公示整理番号化審法７−８８５にかかる物質等が挙げられる。
変性ウレア化合物溶液の配合量は、組成物全体を基準として、０．０１〜５質量％が好ましく、０．０５〜３質量％がより好ましく、０．１〜１．５質量％がさらに好ましい。０．０１質量％未満であると、ダレ抑止効果が得られないことがあり好ましくない。一方、５質量％を超えると、ペーストとしての流動性を損うことがあるため好ましくない。

［アモルファスシリカ］
本発明の無機粒子含有ペーストは、アモルファスシリカを含有することが好ましい。アモルファスシリカは非晶質のシリカであり、合成品、天然品のいずれであってもよいが好ましくは合成品である。また、沈降法、ゲル法等によって製造される湿式シリカ、燃焼法、アーク法等によって製造される乾式シリカのいずれであってもよい。アモルファスシリカとしては親水性、疎水性のいずれでもよいが、塗膜のダレ発生防止効果が大きいことから親水性のものが好ましい。アモルファスシリカの具体例としては、日本アエロジル社製のAEROSIL（アエロジル登録商標）50、130、200、200V、200CF、200FAD、300、300CF、380、OX50、TT600、MOX80、MOX170、COK84、日本シリカ工業社製のNipsil（登録商標）AQ、AQ-S、VN3、LP、L300、N-300A、ER-R、ER、RS-150、 ES、NS、NS-T、NS-P、NS-KR、NS-K、NA、KQ、KM、DS、信越化学社製のKMPX-100Ｋ、日本触媒社製シーホスターKE-P10、KE-E10等が挙げられる。アモルファスシリカは１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。これらの中でも一次粒子径が５〜５０ｎｍのものが好ましく、５〜２０ｎｍのものがより好ましい。また、比表面積は５０〜５００ｍ^２／ｇのものが好ましい。
アモルファスシリカの配合量は、組成物全体を基準として、０．０１〜２０質量％が好ましく、０．１〜１０質量％がより好ましく、０．５〜５質量％がさらに好ましい。０．０１質量％未満であると、ダレ抑止効果が得られないことがあり好ましくない。一方、２０質量％を超えると、ペーストとしての流動性を損うことがあるため好ましくない。

［アクリル樹脂］
本発明の無機粒子含有ペーストは、ダレ発生防止に効果があることより、アクリル樹脂を含むことが好ましい。アクリル樹脂としては、例えば、アクリル酸、アクリル酸エステル類、メタクリル酸、およびメタクリル酸エステル類からなる群から選ばれる１種以上のモノマーの重合体、共重合体が挙げられる。また、これら（メタ）アクリル酸および／または（メタ）アクリル酸エステルと、エチレン性不飽和結合を有する他のモノマーとの共重合体であってもよい。（メタ）アクリル酸エステルの具体例として、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ブチル（メタ）アクリレート、２−エチルヘキシル（メタ）アクリレート、ベンジル（メタ）アクリレート、イソボルニル（メタ）アクリレートグリシジル（メタ）アクリレート等が挙げられ、中でもメチルメタクリレートが好ましい。アクリル樹脂の市販品としては、三菱レイヨン社製のダイヤナールＬＲ−１５５、ダイヤナールＬＲ−０１６、ダイヤナールＬＲ−１７７、ＬＲ−９８１、積水化学工業社製エスレックＡＳシリーズ、ＤＩＣ社製アクリディックシリーズ等が挙げられる。
アクリル樹脂としては、重量平均分子量１００００〜３０００００が好適である。重量平均分子量が１００００未満であると印刷後の乾燥工程で塗膜のダレを抑制する効果が乏しくなる。一方、重量平均分子量が３０００００を超えると、ペーストの粘度が高くなりすぎ印刷し難くなることがある。より好ましくは１３０００〜１２００００の範囲である。なお、重量平均分子量は、ゲルパーミエーションクロマトグラフィ（ＧＰＣ）にて測定した標準ポリスチレン換算の値である。
アクリル樹脂の配合割合は、組成物全体を基準として、０．０１〜１５質量％であることが好ましく、０．１〜１０質量％がより好ましく、０．１〜７質量％がさらに好ましい。０．０１質量％未満であると印刷後の乾燥工程において塗膜のダレを抑制する効果が乏しくなる、塗膜強度が低下しハンドリング時に傷が付くなどの不具合が生じやすくなる。一方、１５質量％を超えると焼成時の残炭（未燃焼成分の残存）が生じやすくなり、良好な焼成物が得られない場合がある。

（その他の溶剤）
本発明の無機粒子含有ペーストは、さらに粘度調整や印刷適性の向上を目的に、イソボルニル基を有する化合物に加えてそれ以外の溶剤を含むことが好ましい。具体的には、メチルエチルケトン、シクロヘキサノンなどのケトン類；トルエン、キシレン、テトラメチルベンゼンなどの芳香族炭化水素類；セロソルブ、メチルセロソルブ、カルビトール、メチルカルビトール、ブチルカルビトール、プロピレングリコールモノメチルエーテル、ジプロピレングリコールモノメチルエーテル、ジプロピレングリコールモノエチルエーテル、トリエチレングリコールモノエチルエーテルなどのグリコールエーテル類；酢酸エチル、酢酸ブチル、セロソルブアセテート、ブチルセロソルブアセテート、カルビトールアセテート、ブチルカルビトールアセテート、プロピレングリコールモノメチルエーテルアセテートなどの酢酸エステル類；エタノール、プロパノール、エチレングリコール、プロピレングリコール、テルピネオールなどのアルコール類；オクタン、デカンなどの脂肪族炭化水素；石油エーテル、石油ナフサ、水添石油ナフサ、ソルベントナフサなどの石油系溶剤が挙げられ、これらを１種単独で用いてもよく、２種以上を併用してもよい。その中でも、アルコール類、および石油系溶剤の少なくとも何れか１種を含むことが特に好ましい。アルコール類の中では、単環式モノテルペンアルコール化合物がさらに好ましく、テルピネオール類（ターピネオール類とも称する）が最も好ましい。アルコール類の具体例としてはターピネオールＣ（日本テルペン化学社製）等が挙げられ、石油系溶剤の具体例としてはカクタスファインＳＦ−０２（ジャパンエナジー社製）等が挙げられる。

（その他の成分）
本発明の無機粒子含有ペーストには、本発明の効果を損なわない限り、電極や電気配線、誘電体層、蛍光体層、無機物層の形成に用いられる無機粒子含有ペーストに一般に配合される成分を配合することができる。そのような成分としては、バインダー、上記以外の溶剤、着色剤、消泡剤、レベリング剤、表面張力低下剤、希釈剤、可塑化剤、フィラー、カップリング剤、安定剤、酸化防止剤、分散剤等が挙げられる。

本発明の無機粒子含有ペーストが上記以外のバインダーを含む場合に、使用可能なバインダーとしては特に限定されるものではなく、例えば、ポリエステル樹脂、ウレタン変性ポリエステル樹脂、エポキシ変性ポリエステル樹脂、アクリル変性ポリエステル樹脂などの各種変性ポリエステル樹脂、ポリエーテルウレタン樹脂、ポリカーボネートウレタン樹脂、アクリルウレタン樹脂、塩化ビニル・酢酸ビニル共重合体、エポキシ樹脂、フェノール樹脂、ポリビニルブチラール樹脂、ポリアミドイミド、ポリイミド、ポリアミド、ニトロセルロース、セルロース・アセテート・ブチレート（ＣＡＢ）、セルロース・アセテート・プロピオネート（ＣＡＰ）などの変性セルロース類などが挙げられる。

本発明の無機粒子含有ペーストの製造方法は特に限定されず、公知の方法により製造することができる。例えば、上記各成分を攪拌装置を用いて混合し、３本ロール等で分散する方法が挙げられる。

本発明の無機粒子含有ペーストは、好適には、ポリイミド樹脂、エポキシ樹脂、フェノール樹脂、ガラス等からなるプリント基板、フレキシブル基板、ＰＥＴなどのフィルム基板などの上に印刷ないし塗布され、加熱による焼結処理を施すことで、電極や電気配線、誘電体層、蛍光体層、無機物層等を形成することに用いられる。具体的な用途としては、例えば、微細配線基板を用いた電子部品、プリント配線板、アンテナ回路、コンデンサー等の電子部品、フラットパネルディスプレイと言われる液晶ディスプレイ、プラズマディスプレイ、有機ＥＬディスプレイ、電界放出ディスプレイ等の電極部材や電子回路、ＩＣ実装、パワーデバイス等の電気的接合部材、ＲＦＩＤ用タグ、太陽電池、燃料電池等の電極、熱線遮蔽、電磁波遮蔽の微細配線への適用を挙げることができる。

本発明の塗布形成物は、本発明の無機粒子含有ペーストを用いてなることを特徴とするものである。即ち、フィルムや基板上に本発明の無機粒子含有ペーストを、回路を形成するように塗布ないし印刷した後、乾燥、焼成工程（加熱による硬化、焼結処理）を行うことにより製造される。印刷、乾燥、焼成方法、およびフィルムや基板については上記した通りである。本発明の塗布形成物は、用いる無機粒子含有ペーストに含まれる無機粒子の種類により、導電回路、導体回路、誘電体回路、蛍光体回路等とすることができる。

以下、実施例、比較例により本発明をさらに詳細に説明するが、本発明はこれら実施例、比較例により何ら制限されるものではない。

（ガラスペーストの調製）
表１に示す配合割合（質量比）で各成分を配合して３本ロールミルにて練肉することで、実施例１〜８、比較例１〜２のガラスペースト組成物を得た。なお、粘度は約２００ｄＰａ・ｓ（東機産業社製コーンプレート型粘度計、５回転値）に調整した。

※１… テルソルブＭＴＰＨ（日本テルペン化学社製）
※２… ターピネオールＣ（日本テルペン化学社製）
※３…カクタスファインＳＦ−０２（石油系溶剤、ジャパンエナジー社製）
※４…ＢＹＫ―Ｄ４１０（ビッグケミー・ジャパン社製）
※５…アエロジルＲ９７４（日本アエロジル社製）
※６…アエロジル♯２００（日本アエロジル社製）
※７…エスレックＡＳＭ−３２１０（積水化学工業社製、不揮発分４５％）
※８…ＰｂＯ６０％、Ｂ_２Ｏ_３２０％、ＳｉＯ_２１５％、Ａｌ_２Ｏ_３５％の組成を有し、熱膨張係数α３００＝７０×１０^−７／℃、ガラス転移点４４５℃の性質のものを、粉砕して平均粒径１．６μｍとしたもの

（試験方法）
得られたガラスペーストを、シリンジにて一定量（０．０５ｍＬ）計り取り、ガラス板に垂らした。次いで、ラックにガラス板を垂直に立てかけて、熱風循環式乾燥炉にて８０℃で３分間乾燥した。

（評価方法）
乾燥後、ダレの長さ（量）を測定した。結果は表２の通りである。

（試験結果）

実施例１〜８のいずれにおいても、変性ウレア化合物を含まない比較例１よりダレ量が低減された結果が得られた。特に、変性ウレア化合物に加えてアモルファスシリカを含む、実施例５〜８はダレ低減効果が大きい。さらにその中でも、変性ウレア化合物と親水性アモルファスシリカとを含む、実施例６〜８は、ダレ低減効果が非常に大きかった。
これに対し、変性ウレア化合物の代わりに、脂肪酸アミドであるステアリン酸アミドを用いた比較例２では、逆にダレ量が増加する結果となった。

以上の結果から、イソボルニル基を有する化合物と無機粒子とを含むペーストに変性ウレア化合物を含有させることが、ダレ低減に有効であることがわかった。また、変性ウレア化合物に加えて、アモルファスシリカを含有するとダレ低減効果がより高く、その中でも、変性ウレア化合物と親水性アモルファスシリカとを含有するとダレ低減効果が非常に高いことがわかった。

［参考例］

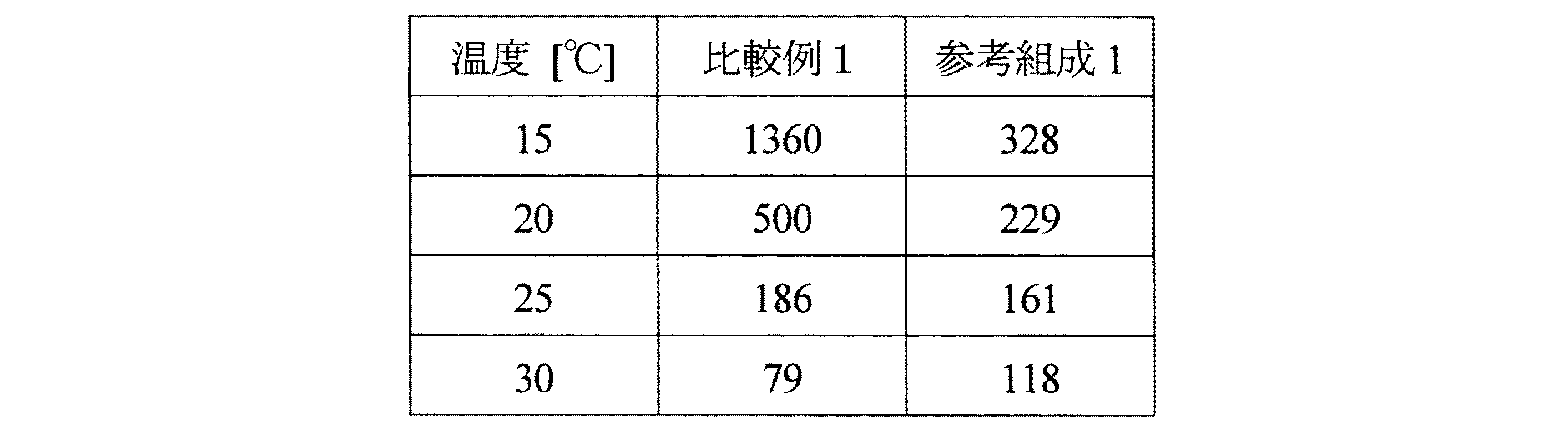

表３に示す配合割合（質量比）で各成分を配合して３本ロールミルにて練肉することで、イソボルニルシクロヘキサノールを含まないガラスペースト組成物を得た（参考例１）。参考例１にかかるガラスペースト組成物と、上記比較例１にかかるガラスペースト組成物それぞれについて、東機産業社製コーンプレート型粘度計（５回転値）により各温度における粘度を測定した。結果を下記表４および図１に示す。

表４および図１から明らかなように、イソボルニルシクロヘキサノールを含まないガラスペースト組成物は加熱による粘度低下はそれほどでもないが、イソボルニルシクロヘキサノールを含むガラスペーストでは、加熱による粘度低下が顕著であった。このことは、イソボルニル基を有する化合物が良好な焼成性をもたらしうる一方で、イソボルニル基を有する化合物を用いた無機粒子含有ペーストにおいては加熱による粘度低下が生じ、その結果塗膜のダレが発生しうることを示しているといえる。

Claims

無機粒子、
イソボルニル基を有する化合物、および、
変性ウレア化合物溶液からなる揺変剤、
を含有することを特徴とする３００〜１０００℃の焼結用無機粒子含有ペースト。
さらに、アクリル樹脂を含有することを特徴とする請求項１記載の３００〜１０００℃の焼結用無機粒子含有ペースト。
前記イソボルニル基を有する化合物の分子量が３００以下であることを特徴とする請求項１または２記載の３００〜１０００℃の焼結用無機粒子含有ペースト。
前記イソボルニル基を有する化合物が下記一般式（Ｉ）で表される化合物であることを特徴とする請求項１〜３のいずれか一項記載の３００〜１０００℃の焼結用無機粒子含有ペースト。

（式中、Ｍは、水酸基で置換されたフェニル基または下記一般式（ＩＩ）で表される構造を表す。）

（式中、Ｒは炭素原子数１〜４のアルキル基を表し、ｎは０〜３の整数を表す。）
請求項１〜４のいずれか一項記載の３００〜１０００℃の焼結用無機粒子含有ペーストを用いてなることを特徴とする塗布形成物。
