JP5576118B2

JP5576118B2 - ナノ中空筒配線

Info

Publication number: JP5576118B2
Application number: JP2009532947A
Authority: JP
Inventors: エクスナー，イファン; モハメッドザケールッディン，シャイク; グレーツェル，ミヒャエル; カバン，ラディスラフ
Original assignee: ダウグローバルテクノロジーズエルエルシー
Priority date: 2006-10-18
Filing date: 2007-10-18
Publication date: 2014-08-20
Anticipated expiration: 2027-10-18
Also published as: US8097361B2; ATE548765T1; WO2008047324A3; US20100068621A1; KR101444484B1; KR20090091124A; EP2084774B1; EP2084774A2; WO2008047324A2; JP2010507210A

Description

この発明は非水有機電解質、固体状ゲル電解質、固体電解質などを用いる電気化学区画ならびに特に多孔性電極物質、すなわちリチウム挿入物質のドープまたは非ドープナノ粒子もしくはミクロ以下粒子及びレドックス活性化合物と組み合わせる前記電解質の使用に電気化学的に向けられるリチウム挿入電極系統に関する。

この発明はまたSWCNTに結合されるレドックス活性化合物を含む電気化学隔室構成に関する。

工業電気化学胞体のリチウム挿入物質は2〜25 wt.％、一般的には10 wt.％伝導添加剤を含む。これらの伝導原因物質はレドックス反応に関係せず、それ故に電極エネルギー蓄積能力を減少する不活性質量を意味する。この事態はリチウム挿入物質として特に苛酷であるかまたは未内位添加状態はオリブ質陰極物質に関する限りでは真乏電子伝導率を有する。

Li-イオン電池には新規陰極物質としてオリビンホスフェートの出現は２つの総称構造、すなわちLiFePO₄およびLiMnPO₄加えて混合相、LiFe_xMn_1-x（0 < x < 1）についても初報告したグッデナフほか（Goodenough et al.）（非特許文献1）の先駆的研究から生ずる。どちらの物質も極乏電子伝導体であり；LiFePO₄とLiMnPO₄の記録導電率は別々に（〜10^-8から10^-9間）S/cmと（<10^-10から3・10^-9間）S/cmである（非特許文献2〜4）。セデルほか（Ceder et al.）（非特許文献5）はLiFePO₄の光学帯域間隙を測定して3.8〜4.0 電子ボルトであり、ごくわずかの内部電荷担体濃度を説明するものであった。ゆえに電子電荷はオリブ性質伝導帯の非局在電子によってはできないが遷移金属で非局在伝導電子を媒介として輸送されることができ、その移動度は熱活性（刺激）過程である。最近はナザーほか（Nazar et al.）（非特許文献6）は結晶中伝導電子ホッピングがLi⁺輸送と強度相互関係を示されることを見分けた。LiMPO₄（M = Mn, Fe）の電子伝導率向上は適当物質組織形態工学（非特許文献2, 7〜10）と表面改質を要し、ところが一方で炭素皮は目立つ戦略（非特許文献4, 8, 10〜13）である。選択経路はLi⁺座でのZr⁴⁺およびNb⁵⁺のような超価陽イオンによるLiFePO₄の不純物添加に基づいている。結局はLiFePO₄オリブ質の伝導被膜は純元素炭素でなく、列理境界のEDX元素地図でナザーほか（Nazar et al.）（非特許文献3）により証明される燐化物または燐炭化物であるかもしれない。この特別な場合に燐化物Fe₂PおよびFe₇₅P₁₅C₁₀を呈するが元素状態で存在する炭素の現存はラマン分光法により（非特許文献8）確証されることもできる。

LiMPO₄（M = Mn, Fe）の通常固体状態合成で炭素は相当Li-, M-及びPO₄ ^3-塩の理論量（非特許文献4, 11）からなる先駆物質混合物に加えられる。合成間に炭素は還元体として同時作用し、M³⁺形成を避け、しかもまた隔離材として結晶の生長（非特許文献11）を遮る。炭素による結晶生長の抑制は60〜100 nm範囲の粒子形成で現れる。リーほか（Li et al.）（非特許文献11）はこのように合成されるLiMnPO₄は0.28 mA/cm²で140 mAh/gを与えることを報告する。残念ながらこの有望結果はほかのもの（非特許文献4, 13）により再現されず、引用研究論文（非特許文献11）は異論が多く残っている。

LiMPO₄（M = Mn, Fe）はまた低温で水溶液から直接沈殿（非特許文献2, 10, 13）により作製されることもできる。この場合に炭素被覆はアセチレン黒色材を加える次の玉石磨砕によって（非特許文献10, 13）されることができる。この戦略は100〜200 nm間の粒度ならびにBET面積23〜13 m²/g（非特許文献13）を規定した。見てわかるとおり低温（“chimie-douce”）オリブ質粒度（非特許文献2, 10, 13）は炭素混合剤を加える固態反応のオリブ質（非特許文献4）同様粒度である。おそらくLiMnPO₄の最小粒子（約50 nm）は静電吹付沈着（非特許文献9）により薄膜に作製される。しかしながらそれらの放電最大能力は緩循環ボルタ電流測定法（非特許文献9）でおよそ20 mAh/gばかりになることがわかった。これは未制御炭素被覆（があれば）の説明となることをこの特別な場合には推測したくなる。粒度およそ130 nmで最適にされる炭素塗膜LiMnPO₄素材はC/100で156 mAh/gならびにC/10で134 mAh/gを示した。

明らかにLiMPO₄の緩極性量子移動度が基本課題であり、おそらく粒度を低下することにより最小にされて導電炭素で粒子加飾を最適にされうる。

国際出願第IB2006/0571781号に分子配線と称され、LiMPO₄様の事実上絶縁陰極物質の新規帯電／放電戦略が記述される。LiMPO₄表面に吸着される自己集合レドックス反応活性分子で有効直交表面電子／正孔輸送に基づく。欧州特許出願第06112361号明細書には陰極物質標的レドックスと称される類似法が記述される。それはレドックス活性分子による電荷運搬同原理を採用するが、分子はここで吸着単分子層の形態で作用するのではなく電解質溶液に溶解する。この概念はレドックス対陰極プロセスで誘引可能である大電流のために魅力的である、しかしレドックス反応標的は陽極と陰極間の特殊隔離材の必要により複雑になる。この隔離材は速いLi⁺移動を許容しなければならないが同時に陽極の方にレドックス標的分子輸送を妨げなければならない。

ナノ空筒電線と称される新規概念を示し、それはSWCNT結合レドックス継電‐レドックス活性分子による電荷輸送の定着を基礎におき、Li-イオン電池で陰極物質電導率を改良することができる。両性親溶媒レドックス化合物は分子に疎水および親水部分を含み；この故にSWCNT分散界面活性剤として作用することができる。疎水部分（例えば脂肪鎖）は非共有結合を通してSWCNT固定に適する。親水部分はイオンまたは未荷電いずれかの極性官能基（例えば-COOH）により示され、電極活性物質表面と相互作用する。吸着集成体は全電極系の有意余分容量を少しもとらないので電極複合物はすぐれた電気化学格子エネルギー密度を提供する。この概念は欧州特許出願第06112361号明細書に記述されるレドックス対陰極法においてほど引込まれることができる同様大電流のために魅力的であり、しかし記載方法と比較すると陽極と陰極の間に特殊分離材を要しない。新規考案はさらにまた電極活性物質に吸着されるレドックス再置による改良SWCNTを使用する。かくしてレドックス継電は電極に局在化され、対電極と反応できない。

国際出願第IB2006/051781号欧州特許出願第06112361号明細書

A. K. Padhi, K. S. Nanjundasawamy, J. B. Goodenough, 電気化学学会誌（J.Electrochem.Soc.）、1997年、第144巻、p.1188-1194 C. Delacourt, L. Laffont, R. Bouchet, C. Wurm, J. B. Leriche, M. Mocrette, J. M. Tarascon, C. Masquelier, 電気化学学会誌（J.Electrochem.Soc.）、2005年、第153巻、p. A913-A921 P. S. Herle, B. Ellis, N. Coombs, L. F. Nazar, ネイチャーマテリアル（Nature Mat.）、2004年、第3巻、p.147-152 M. Yonemura, A. Yamada, T. Takei, N. Sonoyama, R. Kanno, 電気化学学会誌（J.Electrochem.Soc.）、2004年、第151巻、p. A1352-A1356 F. Zhou, K. Kang, T. Maxish, G. Ceder, D. Morgan, 固体物理コミュニケーション（Solid State Comm.）、2004年、第132巻、p.181-186 B. Ellis, L. K. Perry, D. H. Ryan, L. F. Nazar, 米国化学学会誌（J.Am.Chem.Soc.）、2006年、第128巻 R. Dominko, M. Bele, M. Gaberseck, M. Remskar, D. Hanzel, J. M. Goupil, S. Pejovnik, J. Jamnik, 雑誌パワーソース（J.Power Sources）、2006年、第153巻、p.274-280 T. Nakamura, Y. Miwa, M. Tabuchi, Y. Yamada, 電気化学学会誌（J.Electrochem.Soc.）、2006年、第153巻、p. A1108-A1114 J. Ma, Z. Qin, 雑誌パワーソース（J.Power Sources）、2005年、第148巻、p.66-71 N. H. Kwon, T. Drezen, I. Exnar, I. Teerlinck, M. Isono, M. Graetzel, 電気化学物性レター（Electrochem.Solid State Lett.）、2006年、第9巻、p. A277-A280 A. Yamada, M. Hosoya, S.C. Chung, Y. Kudo, K. Hinokuma, K. Y. Liu, Y. Nishi, 雑誌パワーソース（J.Power Sources）、2003年、第119-121巻、p.232-238 G. Li, H. Azuma, M. Tohda, 電気化学物性レター（Electrochem.Solid State Lett.）、2002年、第5巻、p. A135-A137 C. Delacourt, P. Poizot, M. Morcrette, J. M. Tarascon, C. Masquelier, ケミカルマテリアル（Chem.Mater.）、2004年、第16巻、p.93-99 S. Y. Chung, J. T. Bloking, Y. M. Chiang, ネイチャーマテリアル（Nature Mat.）、2002年、第1巻、p.123-128 D. Wang, H. Li, Z. Wang, X. Wu, Y. Sun, X. Huang, L. Chen, 雑誌物性化学（J.Solid State Chem.）、2004年、第177巻、p.4582-4587 P. Wang, B. Wenger, R. Humphry-Baker, J. Moser, J. Teuscher, W. Kantlehner, J. Mezger, E. V. Stoyanov, S. M. Zakeeruddin, M. Graetzel, 米国化学学会誌（J.Am.Chem.Soc.）、2005年、第127巻、p.6850-6856 D. A. Britz, A. N. Khlobystov, 化学学会レビュー（Chem.Soc.Rev.）、2006年、第35巻、p.637-659 S. W. Boettcher, M. H. Bartl, J. G. Hu, G. D. Stucky, 米国化学学会誌（J.Am.Chem.Soc.）、2005年、第127巻、p.9721-9730 Q. Wang, S. M. Zakeeruddin, M. K. Nazeeruddin, R. Humphry-Baker, M. Graetzel, 米国化学学会誌（J.Am.Chem.Soc.）、2006年、第128巻、p.4446-4452 Q. Wang, N. Evans, S. M. Zekeeruddin, I. Exnar, M. Graetzel, 米国化学学会誌（J.Am.Chem.Soc.）、2006年 P. Wang, S.M. Zakeeruddin, P. Comte, R. Charvet, R. Humphry-Baker, M. Graetzel, 雑誌物理化学B、2003年、第107巻、p.14336-14341 M. K. Nazeeruddin, P. Pechy, T. Renouard, S. M. Zakeeruddin, R. Humphry-Baker, P. Comte, P. Liska, L. Cevey, E. Costa, V. Shklover, L. Spiccia, G. B. Deacon, C. A. Bignozzi, M. Graetzel, 米国化学学会誌（J.Am.Chem.Soc.）、2001年、第123巻、p.1613-1624 L. Kavan, I. Exnar, J. Cech and M. Gaetzel, ケミカルマテリアル（Chem.Mater.）、2007年 J. R. Dahn, J. Jiang, L. Moshurchak, M. D. Fleischauer, C. Buhrmester and L. J. Krause, 電気化学学会誌（J.Electrochem.Soc.）、2005年、第152巻、p. A1283

かなりの両親媒性の交SWCNTレドックス活性分子はさらにLiFePO₄（オリブ質）のような電極活性物質の表面で定着できることがわかった。レドックス分子ならびにSWCNT集成体はかくして活性物質表面を覆い、電気化学的に構えられる電極系を形成する。陰極リチウム挿入物質としては正極性化で供与体レドックス活性化合物（D）は電流中和に酸化されるものであり、電荷（正孔）は集電器からリチウム挿入物質にレドックス活性化合物の酸化形態（D⁺）で移動されることになる。レドックス活性化合物のレドックス電位が高くなるかあるいはリチウム挿入物質のフェルミ準位近くに見合うときにD⁺はリチウム挿入物質により還元されることになる。電子ならびにリチウムイオンは電池充電を通じて抜き出されることになる。対照してみると放電間に酸化核種は現用コレクターで還元され、電荷（電子）は集電器からリチウム挿入物質にレドックス活性化合物（D）により運搬される。リチウムイオンと電子はレドックス活性化合物のレドックス電位が低くなるかあるいはリチウム挿入物質のフェルミ準位近くに見合うと固体注入される。

隔室は二区画室からなり、ただし、陰極区分は陰極リチウム挿入物質ならびにレドックス活性化合物を含み；陽極区分は陽極リチウム挿入物質ならびにレドックス活性物質を含む。これらの二区画室は隔離板により間を隔てられる。全電極系に比較されてレドックス活性吸着質は全電極系の有効余分容量を少しもとらない。これ故に先行技術に関しては本発明は導電添加剤容積を大変減少することを許容し、ずっと向上されるエネルギー蓄電密度になる。レドックス吸着質は使用電解質溶性でないので欧州特許出願第06112361号に記載されるほどに特殊隔離材の使用は必要でない。

本発明によればレドックス活性分子は非共有結合でSWCNT幹に結合される。レドックス活性中枢（D）は有機化合物あるいは電池物質として適性レドックス電位を有する金属錯体でありうる。望ましい構成でレドックス活性金属錯体もしくは有機化合物（D）はSWCNT表面と電極活性物質表面の間に配置される。

式中、[M]は電極物質を略示する。

Ru-錯体による分散単一壁炭素ナノ筒の使用溶液のVis-NIRスペクトル図、Z-907Na/SWCNT（曲線A）及び純Ru-錯体Z-907Na（曲線B）である。Ru-錯体濃度はどちらの場合にも6 × 10^-4 mol/Lであり、光学区画厚さは2 mmであった。

Z-907Na（左線図）またはZ-907Na/SWCNT（右線図）の6・10^-4 mol/L溶液へ浸漬被覆により処理された純LiFePO₄電極（5％PVDFを加えて；全皮膜質量1.54 mg/cm²）図である。走査速度（mV/sで）：50、20、10、5 上から下までの曲線について、電解液はEC/DMC中1 M LiPF₆である。

左線図：周期電圧電流図（走査速度0.1 mV/s）；電解液EC/DMC中1 M LiPF₆、曲線A：Z-907Na/SWCNT（2.04 mg/cm²）で表面誘導されるLiFePO₄からの電極、曲線B（破線）：炭素被覆LiFePO₄（Nanomyte BE-20，2.28 mg/cm²）からの電極、曲線C：ピレンブタン酸／SWCNT（1.83 mg/cm²）で表面誘導されるLiFePO₄からの電極、である。電流目盛は曲線Bについて係数10を掛けられる。右線図：直流電気定位充電／放電周期；電解液EC/DMC中1 M LiPF₆、曲線A：Z-907Na/SWCNT（2.04 mg/cm²）で表面誘導されるLiFePO₄からの電極充電速度C/5、曲線B（破線）：炭素被覆LiFePO₄（Nanomyte BE-20，2.28 mg/cm²）からの電極充電速度C/50、である。

準多孔性TiO₂に吸着されるDW被膜の循環電圧電流図である。走査速度（mV/sで）：200、100、50、20、10、5、2、1。挿入図は走査速度の平方根の関数として示す順ピーク電流図である。

準多孔性TiO₂に吸着されるDW被膜の循環電圧電流図である。走査速度1 mV/s、10連続走査が累積された。

LiMnPO₄にDWを吸着される電極の循環電圧電流図である。走査速度（mV/sで）：200、100、50、20、10、5、2、1、挿入図は走査速度の平方根の関数として示す順ピーク電流図である。

DW配線LiFePO₄の循環電圧電流図である。A：新電極：200 mV/s（赤），20 mV/s（青）の初走査、比較に緑線はDWのないLiFePO₄電極についてである。B：使用電極（15％充電後）：走査速度（mV/sで）：20（赤）、10（青）、5（緑）、2（黒）、1（赤紫）。

DW配線LiFePO₄電極の循環電圧電流図である。10連続走査が各与えられる走査速度で累積された。

DW配線LiFePO₄電極の電位段階時アンペア測定図である。電位段階は3.5 Vから4.2 V（3600 s）〜3.5 V（300 s）であった。挿入図は理論充電容量として170 mAh/gを仮定して実用電極のC-比充電対充電容量で再計算された同データ図である。

基準100％充電として170 mAh/g（理論充電容量）を仮定して充電準位の関数として測定結線電流の編集図である。点：1〜200 mV/s間で変化する走査速度でCVのデータ、曲線：電位段階時アンペア測定のデータである。また結線電流は充電比に反比例したと仮定する模型双曲線（破線）が示される。

定義
ここで使用されるときに術語「リチウム挿入物質」とはリチウムイオンを逆引受分離できる物質を言う。物質は充電で電子を損失すれば「正極リチウム挿入物質」と呼ばれる。物質は充電で電子を獲得すれば「負極リチウム挿入物質」と呼ばれる。

ここで使用されるときに術語「供与体型レドックス活性化合物」とはセル陰極区分に存在して集電器と正極リチウム挿入物質の間で充電／放電で電荷を運搬する分子継電器として作用するものである化合物を言う。他方で術語「受体型レドックス活性化合物」とはセル陽極区分に存在する分子を言い、集電器と負極リチウム挿入物質の間で荷電／放電で電荷を運搬する分子継電器として作用する。

レドックス活性中枢はリチウム挿入物質に適性レドックス電位を有する有機化合物あるいは金属錯体であることが可能である。

望ましい構成でレドックス活性中心は以下に示される類型であり、

ただし、-[Π]- は前記置換基のπ系を略示し、Ralは脂肪族置換基をπ系統に結合される飽和鎖部分をもって示す、ただしqは整数を意味し、-[Π]-が一以上の置換基Ralを支持可能であることを指す。

π系-[Π]-は共役二重もしくは三重結合型不飽和連鎖

式中、pは0〜20の整数であり、
式中、RarはHまたはC6〜C22の単環式もしくはオリゴ環式アリールであり、
ただし、- Ralは-R1もしくは-O-R1もしくは-N(R1)₂もしくは-NHR1または

もしくは

あるいは

もしくは

ただし、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一もしくは異なり、x≧0，しかも0 < n < 20、
であることが可能である。

望ましい実施形態によればDは工業用ベンゼン、ナフタレン、インデン、置換トリアリールアミン、フルオレン、フェナントレン、アントラセン、トリフェニレン、ピレン、ペンタレン、ペリレン、インデン、アズレン、ヘプタレン、ビフェニレン、インダセン、フェナレン、アセナフテン、フルオランセン、及び異種環状化合物ピリジン、ピリミジン、ピリダジン、キノリジジン、キノリン、イソキノリン、キノキサリン、フタラジン、ナフチリジン、キナゾリン、シンノリン、プテリジン、インドリジン、インドール、イソインドール、カルバゾール、カルボリン、アクリジン、フェナントリジン、1, 10‐フェナントロリン、チオフェン、チアントレン、オキサントレン、およびそれらの誘導体から選択され、所望により置換される。

望ましい実施形態によればDは下に示される化学式（1〜11）の構造から選択される。

式中、Z¹、Z²およびZ³各自は同一または異なるものであってO、S、SO、SO₂、NR¹、N⁺(R^1')(^1")、C(R²)(R³)、Si(R^2')(R^3')及びP(O)(OR⁴)からなる群から選択され、ただし、R¹、R^1'およびR^1"は同一または異なるものであって各々は水素原子、アルキル基、ハロアルキル基、アルコキシ基、アルコキシアルキル基、アリール基、アリールオキシ基、及びアラルキル基からなる群から選択され、化学式―N^|(R⁵)₃（式中、各基R⁵は同一または異なるものであり、水素原子、アルキル基及びアリール基からなる群から選択される）の少なくとも１つの基で置換され、R²、R³、R^2'及びR^3'は同一または異なり、各々は水素原子、アルキル基、ハロアルキル基、アルコキシ基、ハロゲン原子、ニトロ基、シアノ基、アルコキシアルキル基、アリール基、アリールオキシ基およびアラルキル基からなる群から選択されるかあるいはR²及びR³ならびにまた結合される炭素原子はカルボニル基を示し、R⁴は水素原子、アルキル基、ハロアルキル基、アルコキシアルキル基、アリール基、アリールオキシ基およびアラルキル基からなる群から選択される。

好ましいp型レドックス活性化合物は下記構造を有する：

トリアリールアミン誘導体

n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂
A = FもしくはClもしくはBr IもしくはNO₂もしくはCOORもしくはアルキル（C₁〜C₂₀）もしくはCF₃もしくはCORもしくはOCH₃またはH
B = FもしくはClもしくはBr IもしくはNO₂もしくはCOORもしくはアルキル（C₁〜C₂₀）もしくはCF₃もしくはCORまたはOCH₃
A = BあるいはA ≠ B

n = 0〜20
R = HまたはC₁〜C₂₀
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂

フェノチアジン誘導体、カルバゾール誘導体

n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂
Y = NもしくはOまたはS
R₁、R₂、R₃、R₄はFもしくはClもしくはBr IもしくはNO₂もしくはCOORもしくはアルキル（C₁〜C₂₀）もしくはCF₃もしくはCORもしくはOCH₃あるいはHでありうる。

N‐酸化ピリジン誘導体

ただし、AおよびBはH，OR，Cl，Br，F，I，NO2，CF3，COCF3と同一かまたは異なり、RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accであり（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Eは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂である。

フェノチアジン誘導体

ただし、XおよびYはH，OR，Cl，Br，F，I，NO2，CF3，COCF3と同一かまたは異なり、RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accであり（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Eは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HまたはCONHOHまたはPO₄H₂もしくはSO₄H₂である。

フェノール誘導体

ただし、A、BおよびCはH，OR，Cl，Br，F，I，NO2，CF3，COCF3，1〜20個炭素原子の線状または枝分れアルキル基と同一かまたは異なり、
RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accである（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Eは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂である。

選択的にレドックス活性中心はリチウム注入物質のものとして適性レドックス電位を有する金属錯体であることが可能である。

レドックス活性中枢として金属錯体で好ましい金属配位結合配位子は本発明によれば以下選択される定式化を有する金属錯体である。

かまたは

または

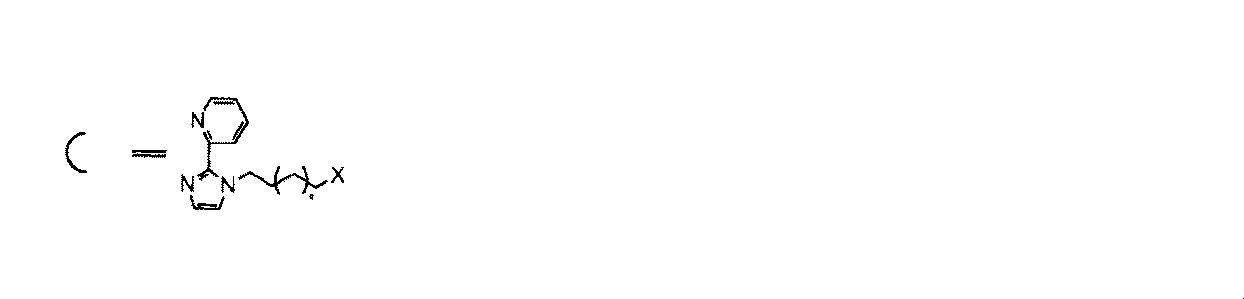

または

または

または

式中、M = FeまたはRuまたはOs
n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂
P = FもしくはClもしくはBrもしくはIもしくはNO₂もしくはCNもしくはNCSeもしくはNCSまたはNCO

かまたは

または

または

または

もしくは

または

または

または

または

または

または

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはH（ただし、R₃はアルキル（C₁〜C₂₀）またはHである）と同一もしくは異なるかまたは一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

式中、-[π]-は前述置換基のπ系を略示し、Ralはπ系統に結合される飽和鎖部分を有する脂肪族置換基を示し、ただし、qは整数を意味し、-[π]-は一以上の置換基Ralをもつことが可能であることを指す、
である。

ただし、少なくとも一の置換基-R、-R₁、-R₂は化学式（1）、（2）または（3）であり、

式中、pは0〜20の整数であり、
式中、RarはHまたはC6〜C22の単環式もしくはオリゴ環式アリールであり、
ただし、- RalはHまたは-R1もしくは-O-R1もしくは-N(R1)₂もしくは-NHR1または

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一かまたは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）と同異置換基であるか、-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，または-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

M = FeまたはRuまたはOs
X = FもしくはClもしくはBrもしくはIもしくはNO₂もしくはCNもしくはNCSeもしくはNCSまたはNCO

かまたは

または

または

または

もしくは

または

または

または

または

または

または

ただし、B = 線状または枝分れアルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくは線状または枝分れアルキル（C₁〜C₂₀）あるいはH（式中、R₃はアルキル（C₁〜C₂₀）またはHである）と同一もしくは異なるかまたは一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

式中、pは0〜20の整数であり、
式中、RarはHまたはC6〜C22の単環式またはオリゴ環式アリールであり、
ただし、- RalはHまたは-R1もしくは-O-R1もしくは-N(R1)₂もしくは-NHR1または

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一かまたは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）と同異置換基であるか、-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一かまたは異なることが可能であり、ただし、R₃はアルキル（C₁〜C₂₀）あるいはHであってR、R₁、R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃またはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なるか（式中、R₃は線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHである）または一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

式中、-[π]-は前述置換基のπ系を略示し、Ralはπ系統に結合される飽和鎖部分の脂肪族置換基を示し、ただし、qは整数を意味し、-[π]-は一以上の置換基Ralをもつことが可能であることを指す、
である。
ただし、少なくとも一の置換基-R、-R₁、-R₂は化学式（1）、（2）または（3）であり、

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一かまたは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，または-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

ただし、M = FeまたはRuまたはOs
B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なることが可能であって、式中R₃はアルキル（C₁〜C₂₀）あるいはH、R，R₁，R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃またはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なるか（ただし、R₃は線状もしくは枝分れ（C₁〜C₂₀）またはHである）または一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

式中、-[π]-は前述置換基のπ系を略示し、Ralはπ系統に結合される飽和鎖部分を有する脂肪族置換基を示し、ただし、qは整数体を意味し、-[π]-は一以上の置換基Ralを持つことが可能であることを指示する、
である。

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一もしくは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

または

または

または

または

M = FeまたはRuまたはOs
n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂
P = FもしくはClもしくはBrもしくはIもしくはNO₂もしくはCNもしくはNCSeもしくはNCSまたはNCO

かまたは

または

または

または

もしくは

または

または

または

または

または

または

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なることが可能であって、式中R₃はアルキル（C₁〜C₂₀）あるいはH、R，R₁，R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃またはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なるか（ただし、R₃は線状もしくは枝分れアルキル（C₁〜C₂₀）またはHである）または一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

式中、-[π]-は前述置換基のπ系を略示し、Ralはπ系統に結合される飽和鎖部分を有する脂肪族置換基を示し、ただし、qは整数を意味し、-[π]-は一以上の置換基Ralをもつことが可能であることを指示する、
である。

もしくは

または

もしくは

式中、R1、R'1は-CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一もしくは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

または

または

または

または

M = FeまたはRuまたはOs
n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂
P = CNもしくはNCSeもしくはNCSもしくはNCO

かまたは

または

または

または

もしくは

または

または

または

または

または

または

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なることが可能であって、式中R₃はアルキル（C₁〜C₂₀）あるいはH、R，R₁，R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃またはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なるか（ただし、R₃は線状もしくは枝分れアルキル（C₁〜C₂₀）またはHである）または一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂PO₄H₂と同一もしくは異なり、x ≧ 0、しかも0 < n < 20である。

ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

または

または

または

または

M = FeまたはRuまたはOs
n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂
P = CNもしくはNCSeもしくはNCSもしくはNCOまたはピラジン

かまたは

または

または

または

もしくは

または

または

または

または

または

または

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なることが可能であって、ただし、R₃はアルキル（C₁〜C₂₀）あるいはH、R，R₁，R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃もしくはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一または異なるか（ただし、R₃は線状もしくは枝分れアルキル（C₁〜C₂₀）またはHである）または一次π系と共役関係で定位される追加π系を含み、前記置換基は原型

式中、pは0〜20の整数であり、
式中、RarはHまたはC6〜C22の単環式もしくはオリゴ環式アリールであり、
ただし、- RalはH -R1もしくは-O-R1もしくは-N(R1)₂もしくは-NHR1または

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一もしくは異なり、x ≧ 0、しかも0 < n < 20である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

かまたは

ただし、B = アルキル（C₁〜C₂₀）あるいはH
R、R₁、R₂はCOOR₃もしくはPO₃R₃もしくはSO₃R₃もしくはCONR₃OR₃もしくはSO₄R₃もしくはCOR₃もしくはCF₃もしくはCOCF₃もしくはOR₃もしくはNO₂もしくはFもしくはClもしくはBrもしくはIもしくはNR₃もしくはアルキル（C₁〜C₂₀）あるいはHと同一もしくは異なることが可能であって、ただし、R₃はアルキル（C₁〜C₂₀）あるいはH、R，R₁，R₂はCOOR₃またはPO₃R₃またはSO₃R₃またはCONR₃OR₃またはSO₄R₃またはCOR₃またはCF₃またはCOCF₃またはOR₃またはNO₂またはFまたはClまたはBrまたはIまたはNR₃または線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHと同一または異なるか（ただし、R₃は線状もしくは枝分れアルキル（C₁〜C₂₀）あるいはHである）または一次π系と共役関係で定位される付加π系を含み、前記置換基は原型

もしくは

または

もしくは

式中、R1、R'1は―CH₂PO₃H₂，-CH₂CO₂H，-CH₂SO₃H，-CH₂CONHOH，-CH₂PO₄H₂，-CH₂SO₄H₂と同一もしくは異なり、x ≧ 0、しかも0 < n < 10である。
ただし、置換基-R、-R₁、-R₂のほかのものは化学式（1）、（2）または（3）の同異置換基であるか、または-H，-OH，-R₃，-OR₃，COOH，COCF3，CN，Br，Cl，F，I，CF3，もしくは-N(R₃)₂から選択される（ただし、R₃は1〜20個炭素原子の線状もしくは枝分れアルキルである）。

実施例1
素材
LiFePO₄はFeC₂O₄.2H₂OとLiH₂PO₄を先駆物質として用いる異型固体状態反応（非特許文献15）により合成された。それらの理論量は混合され、遊星形玉磨砕機械で4 h練磨された。次に粉末は600℃で24 hの間Ar-H₂流（92:8 v/v）の筒内火式炉で焼成された。室温に冷ました後に試料は瑪瑙乳鉢で回された。粉末のBET表面積は400 nmの平均粒度で約5 m²/gであった。Ｘ線回折は相純度を確認した。Ru-ビピリジン錯体、Z-907Naとして簡約化されるNaRu(4-カルボン酸‐4'-カルボキシレート(4,4'-ジオニル‐2,2'ビピリジン)(NCS)₂は、ほかの場合に（非特許文献16）記載されるように合成された。単一壁炭素ナノチューブは触媒レーザー溶融蒸発法により生長された。筒平均直径はラマンならびにビス‐NIR分光分析法により約1.3〜1.4 nmであると測定された。別化学薬品は工業起源であり、受入れたままで使用された。

SWCNTは界面活性剤溶液（ジメチルホルムアミド（DMF）中にピレンブタン酸かまたはアセトニトリル+第三ブタノール（1:1）（AN/t-BuOH）中にZ-907Naか）で超音波処理により分散された。Z-907Naの最適合成実験記録は次のとおりであった：9 mgのSWCNTは10 mLのアセトニトリル+t-ブタノール（1:1）中6・10^-4M Z-907Naで2時間超音波処理された。生ずる黒褐色溶液は5000 rpmで1時間遠心力分離され、ところが一方で4 mgの未溶解炭素は沈降物として残存した。この使用溶液（Z-907Na/SWCNTとしてさらにまた縮約される）は室温で沈殿なく少なくとも何週もの間安定であった。この故に溶液は約5 mgの分散SWCNT（417 μmol）と6 μmolのZ-907Na（モル比C/Z-907Na ≒ 70）を含有した。オリブ質LiFePO₄（200 mg）はこの使用溶液の数部（0.5〜0.7 mL）と混合された。初期段階で上澄みは混合後数秒以内に無色に変わった。Z-907Na/SWCNT溶液の各添加後にスラリーは遠心力を作用され、上澄みを分離され、溶液の次部分が添加される。この手順は上澄みが脱色しなくなるまで繰返された。加えた溶液の全量は1.5 mLであった。最後に粉末はAN/t-BuOHで洗われ、室温で乾燥された。同合成記録はまたピレンブタン酸/SWCNTでLiFePO₄の表面誘導にも採用された。

電極は表面誘導LiFePO₄粒子をN-メチル‐2‐ピロリドンに溶解された5 wt％のポリ弗化ビニリデン（PVDF）で混練することにより作製された。生ずる均質スラリーは次にFドープされた導電ガラス（FTO）上に掻取りナイフでならされ、100℃で夜通し乾燥された。選択的にスラリーはアルミナ集電器に塗布され、100℃で夜通し乾燥された。代表皮膜質量は1.5〜2 mg/cm²であった。純LiFePO₄の半加工品電極は同様に対照実験に調製された。第二対照物質は炭素被覆LiFePO₄（NEI Corporation，USAからのNanomyte BE-20）であった。電極はLi参照および向電極を有する電気化学電池にまたは代替的にLi負極のSwagelok電池に取付けられた。

方法
視界‐NIRスペクトルはVarian Cary 5分光計で2 mmガラス光学区画において測定された。測定は集積圏の透過モードで実施された。電気化学実験はAutolab PGSTAT 30電位差安定装置を使用した。電解質は炭酸エチレン（EC）／炭酸ジメチル（DMC）（1:1，v/v）中に1 M LiPF₆であった。対照および向電極はLi金属からであった。

結果及び議論
図１はZ-907Na錯体の6 × 10^-4 M溶液と使用溶液Z-907Na/SWCNTの視界‐NIRスペクトルを示す。後の方の場合に炭素ナノ筒の指標特徴を検出した。半導性SWCNTは特性は第１および第２対特異点についてそれぞれ約0.7 eVならびに1.3 eVの先達ホーヴ特異性の間の光遷移である。金属筒は第１対ヴァンホーヴ特異性に相当する1.8〜1.9 eVでの遷移で現われる。Z-907Naの幹線ピークは約2.35 eVに発生し、SWCNT含有溶液で約50 meVだけ青方偏移される（図１）。見てわかるとおりZ-907Na錯体は炭素筒表面と相互作用する疎水性脂肪C₉鎖の存在のために（図式1）SWCNTに作用界面活性剤として効能を果たす。SWCNTの可溶化で報告される多くの他分子は存在し、ドデシル硫酸ナトリウム（非特許文献17）が最も慣用的であり、しかし、知っている限りではRu-ビピリジン複合種によるSWCNTの可溶化はここで初めて証明される。

図２（左線図）は純（無炭素）LiFePO₄（5％ PVDFで結合される）の循環電圧電流図を示し、浸漬被覆によりZ-907Naの6 × 10^-4 mol/L溶液で3時間処理され、AN/t-BuOHでゆすがれ、室温で減圧乾燥された。右線図Z-907Na/SWCNT溶液で同様に処理された純LiFePO₄電極について類似データを曲線表示する。いわゆるLiFePO₄「分子配線」（非特許文献18）を示す平坦域陽極電流がわかる。Z-907Na錯体は（図式1でのように、Al₂O₃などの絶縁界面（非特許文献19）であっても吸着単層で表面浸出を通して電子電荷を運搬することができる。これ故にNCS基は界面閉じ込め正孔浸透の媒介として機能を果たし、ビピリジン配位子は電子を輸送する。吸着Z-907Na内正孔拡散係数は電荷抽出域、表面通用範囲の約50％（非特許文献19）より上で10^-9 cm²/sの程度であった。

分子配線の効果は4-(ビス(4-メトキシフェニル)アミノ)ベンジルホスホン酸（非特許文献20）により結線されることができるLiFePO₄電極物質に最近適用された。この場合に反対面正孔浸出はLiFePO₄をLi⁺イオン（非特許文献20）で界面帯電および放電することにより続けられる。例のデータは正孔輸送配線はZ-907Na錯体でも可能であることを確認し、ところが一方で同様陽極電流（0.2 mA/cm²を越える）はLiFePO₄電極に0.1 V/sで配線される。不活性TiO₂表面吸着Z-907Naの正式レドックス電位はおよそ3.5 V vs. Li/Li⁺であり（非特許文献19, 21）、LiFePO₄の陽極配線（レドックス電位3.45 V vs. Li/Li⁺）に十分なだけであるが陰極配線にはない（非特許文献20）。図２のデータはまたCOOH/COONaは以前使用されたホスホン酸固定基（非特許文献20）と同様にLiFePO₄に適性固定基であることを確証する。全陽極電荷は図２（左線図）の電極について所定走査率で2〜4 mCの間（0.4〜0.7 mAh/g）であった。この電荷は低速精密検査であまり大でなく、しかも電極は低多点監視速度で繰返循環中に不安定であった。吸着Z-907Naを通した分子配線は表層の欠点感受性であり、正孔浸透を妨げる。

図２（右線図）は前実験の変形を示し、ただし、LiFePO₄塗膜は浸漬被覆によりZ-907Na/SWCNT溶液で処理された。驚くほど陽極電流はところでかなり小であり、前付着されるLiFePO₄層でSWCNTの不完全孔接近容易性のためであるかもしれない。炭素筒は典型的に1〜10 μmの長さであるのでかさばらない多孔固体に容易に完全浸透することができない。これ故にZ-907Na/SWCNT集成体はLiFePO₄層の上部に主に存する。それでも作用溶液Z-907Na/SWCNTに存在する遊離錯体（Z-907Na）はあるかもしれないかまたはSWCNTからLiFePO₄表面との相互作用で部分剥離されるかもしれないことを仮定可能である。これは不十分表面被覆面積及びこの場合に希薄分子配線をもたらす。

しかしながらこの状態は表面誘導がはぎ取り多孔被膜よりも出発LiFePO₄粉で実施されるとすれば劇的変化する。図３（左線図）は電極電圧電流図と比較されるこの電極の循環式電圧電流図を示し、同様に二次加工され、しかしZ-907Na錯体を界面活性剤として使用する代わりにSWCNTはピレンブタン酸で可溶性にされた。見てわかるとおりこの電極は実用的に少しも活性を示さず、単独炭素ナノ筒がLiFePO₄の充電／放電を増進しないことを指す。また炭素被覆LiFePO₄（Nanomyte BE-20, NEI）はZ-907Na/SWCNT電極と比較されて同条件で随分少ない活性を示す。Z-907Na/SWCNT処理LiFePO₄粉に関する対照実験はまた事実上少しも活性を示さなかった（データは示されない）。表面付着Z-907Na/SWCNT集成体によるLiFePO₄の充電／放電は適度可逆であり、0.1 mV/s走査率で陽極工程に約41 mAh/hの比容量そして陰極工程に40 mAh/gを供給する（図３のデータを参照する）。電極はまたほとんど安定であり、明らかな静電容量減退を繰返電圧電流計走査で少しも示さなかった。

Z-907Na/SWCNT電極の例外的性質はさらにまた直流電気定位充電／放電周期により証明される。図３（右線図）はZ-907Na/SWCNT電極は荷電率C/5及び遮断電位4ならびに2.7 V vs. Li/Li⁺で390 mC（51 mAh/g）の陽極電荷と337 mC（44 mAh/g）の陰極電荷を与えることを示す。炭素被覆LiFePO₄（Nanomyte BE-20, NEI）で対照試験はこの電極のC/5率で極僅活性のために実施できない。10回低速充電であってもこの炭素塗被電極はずっと悪い性能（図３の曲線B、右線図）を示す。

使用溶液Z-907Na/SWCNTの適用量（1.5 mL；6 × 10^-4 mol/L Z-907Na）は0.9 μmolになる吸着Z-907Naの上限とLiFePO₄の200 mgについて6.3 μmolになる吸着炭素（SWCNTの形態で）の量（実験節を参照する）を与える。SWCNT起点元素炭素濃度はこれ故に最終固形物で0.04 wt％未満であった）。LiFePO₄のBET表面積からZ-907Naの表面付着量は2 nm²についておよそ１分子に等しいと推定できる。これはRu-ビピリジン分子（非特許文献22）通常寸法を考慮すれば単分子層被覆面積ほどではない。

LiFePO₄ /Z-907Na/SWCNTの前例のない電極複合材活性は明らかにZ-907Na錯体による媒介電荷をオリブ質表面に向けて急輸送することができる炭素ナノ筒の存在によるものである。この有益役炭素ナノ筒は陰極工程までも促進する。これはレドックス法のZ-907Na でLi_1-xFePO₄をもとの出発理論組成へ還元する低駆動力のために（図２）単独分子配線にほとんど欠けている。

実施例2
12-(2,5-ジ-tert-ブチル-4メトキシフェノキシ)ドデシルホスホン酸の合成

反応物比率：

方法：25 ml三口丸底フラスコ（冷却器を装備される）に12N HCl水溶液（5 ml）に溶解される0.5gのIが配置された。溶液は還流温度でおよそ一晩撹拌された。反応体は暗所に維持された。反応はエステルのCH₂信号が消失するまで¹H-NMRで追随された。次に過剰塩酸は減圧で蒸留で除かれ、生成物を褐色粘稠油として収集された。生成物は2〜3回トルエンで溶解され、溶媒は減圧で蒸留で除去された。別精製は必要とされなかった。収率：定量的。

¹H-NMR (CDCl₃)：1.18〜1.35 ppm（bm, 36H, H鎖+ C(CH ₃)₃）；1.48 ppm（m, 2H, H鎖）；1.81 ppm（m, 4H, H鎖）；3.80 ppm（s, 3H, OCH ₃）；3.94 ppm（t, 2H, OCH ₂CH₂）；6.81 ppm（d, 2H, H_ar）。

合成経路：

中間体1：1-(12-ブロモドデシルオキシ)-2,5-ジ-tert-ブチル-4-メトキシベンゼン（雑誌物理化学B、2002年、第106巻（第27号）、p.6860）

図式4 中間体1の合成

反応物比率：

方法：100 ml三口丸底フラスコ（Schlenk栓を装備される）に無水THF中（15 ml）に0.11gのNaHと1グラム（4.23 mmol）のIが配置された。ガス発生が数分間生じ、それが完了されると3.5 g（10 mmol）の1,12-ジブロモドデカン（15 mlのTHFに溶解される）が加えられた。混合物は室温でおよそ1時間撹拌され、次に設備は20時間還流された。反応器は暗所で不活性雰囲気（アルゴン）に維持された。今度は混合物は室温に冷却され、60 mlの水が加えられた。有機相はDCM（3 × 60 ml）で抜出され、CaCl₂で乾燥され、減圧下に溶媒除去されて少しばかり黄色粘稠油を生じた。生成物は流出シリカゲルクロマトグラフィーにより精製され（酢酸エチル／石油エーテル5:95）、1.7 gの純粋（GC/MS）生成物（無色液体）を与える。収率：83％。

MS（EI）：482 (M+), 484 (M+2), 236; 221（100％）。¹H-NMR（CDCl₃, t.a.）：1.28〜1.32 ppm（bm, 36H, H鎖+ C(CH ₃)₃；1.81 ppm（bm, 4H, H鎖）；3.76 ppm（s, 3H, OCH ₃）；3.90 ppm（t, 2H, OCH ₂CH₂）；4.10 ppm（t, 2H, CH ₂Br）；6.81 ppm（bs, 2H, H_ar）。

中間体2：ジエチル12-(2,5-ジ-tert-ブチル-4メトキシフェノキシ) ドデシルホスホネート

図式6 中間体2の合成

反応物比率：

方法：25 ml三口丸底フラスコ（冷却器を装備される）に亜燐酸トリエチル（8 ml）に溶解される1 gのIが配置された。溶液は120℃でおよそ3時間撹拌された。反応体は暗所で不活性雰囲気（アルゴン）に維持された。次に過剰亜燐酸トリエチルは換算圧力で蒸留して除かれ、生成物を褐色液体として収集された。精製は流出シリカゲルクロマトグラフィーにより実施された（石油エーテル／酢酸エチル5:1）。純生成物は無色液体である（収率：85％）。

MS（EI）：540 (M+); 305 (100％)。¹H-NMR（CDCl₃）：1.18〜1.35 ppm（bm, 42H, H鎖+ POCH₂ CH ₃ + C(CH ₃)₃）；1.71 ppm（m, 2H, H鎖）；1.81 ppm（m, 4H, H鎖）；3.80 ppm（s, 3H, OCH ₃）；3.94 ppm（t, 2H, OCH ₂CH₂）；4.09 ppm（m, 4H, POCH ₂CH₃）；6.81 ppm（d, 2H, H_ar）。

結果及び議論
図４は準細観的TiO₂に12-(2,5-ジ-tert-ブチル-4メトキシフェノキシ)ドデシルホスホン酸（以下「DW」という。）を吸着された電極の循環電圧電流図を示す。DWはTiO₂がこの電位範囲で絶縁であり、（暗）電気化学不活性であるにもかかわらず、可逆電荷移動反応を示す。これはDW分子で相互表面電子／正孔抽出の形跡である。UV‐吸光分光分析は0.3 nmol/cm²になるDWのTiO₂表面被覆面積（参照文献23）を示し、≒2 分子/nm²に解釈される。（表面被覆面積は電極物質の総合物理表面に査読され、55 cm²であった。）積算電解電量電荷は最も遅い走査（1 mV/s）で0.28 nmol/cm²に解釈される1.51 mCであった。これ故にDWはおおよそ単分子層をTiO₂表面に作製し、FTO支持体からの二極性電荷運搬について完全活性である。図４の挿入図は順ピーク電流密度、J_pはRandles-Sevcik式：

（nは電子数である）
によって走査速度の平方根、ν^1/2に応じて定められる。被膜中DW濃度はc₀ = 3.3・10^-4同等である。図４（挿入図）の線の傾きと方程式（1）から拡散係数D₊ = 9・10^-10 cm²/sを計算できる。この係数は実際にDW分子を通じた正孔向表面動作を記述し、しかも吸着分子の並進運動は見てわかるとおり排除されるので大量輸送ではない。これによって電荷移動は浸出限界が達成されたら停止する。実測D₊はあまりTiO₂に吸着されたRu-ビピリジン錯体Z-907の値[D₊ = (1.5〜4.1)・10^-9 cm²/s]ほどではない、しかし電解質溶液に溶解されたDBBの「実」拡散係数値（1.6・10^-6 cm²/s）より大きさで3程度だけ小である。

図５はTiO₂上DWの循環電圧電流図を示す。第１走査のピーク対ピーク分離は41〜59 mVの間であった。分割は可逆溶液レドックス系に期待される60/n mVより狭く、DWの表面閉じ込めを示す。繰返走査中に積分電解電量電荷は周期について約2％だけ低下し、またピーク対ピーク分離が増加する。これはこれらの条件でDW/TiO₂系の一定の安定限度があることを説明する。

図６はLiMnPO₄にDWを吸着された電極の循環電圧電流図を示す。挙動はTiO₂のもの（比較図４）に類似する。換言すればLiMnPO₄は不活性（絶縁）支持体様に挙動し、LiMnPO₄の酸化的奪酸化リチウムに向いた分子配線はない。これはDWの有効レドックス電位はこの反応に必要なだけ駆動力を提供しないのでわかりやすい。TiO₂と同求値手順を使用して拡散係数をJ_p vs. ν^1/2（図３の挿入図）の傾きからD₊ = 3・10^-9 cm²/s（参照文献23）であると計算することができる。おもしろいことに向表面電荷移動はTiO₂と比較されるLiMnPO₄で約3倍速い。これは異なる表面組織形態のためであるかもしれない：ところがTiO₂はランダム合体20-nm粒子の準多孔性物質であり、LiMnPO₄は寸法で約200 nm小板からなり、DW分子がもっと整様に集合されることができる(010)をさらす。

LiMnPO₄は分子布線についてそこなわれていない（比較図６）けれどもこの効果はLiFePO₄オリブ質についてよく現わされる。図7Aは一定電流が約4.1 Vを越える電位で流れることを示す。この平坦域（「結線電流」）は酸化的奪酸化リチウムをもたらす酸化分子（DW⁺）ならびにLiFePO₄オリブ質の続いて起こる化学反応：

を暗示する。
おもしろいことにより速い走査（200 mV/s）でDWレドックス対の原ピークも追跡することが可能であり、急速分子電荷移動反応はLiFePO₄へ界面孔注入に先駆けることを示す。この種の挙動は分子配線あるいはLiFePO₄標的についてまだ報告されていなかった。より遅い走査で（20 mV/s、分子電対は見られず、電圧電流図は結線電流だけで左右された。図7Aで両方の線はおよそ同被膜質量及び表面積の新規（未処理）電極で得られた。

DWのLiFePO₄表面被度は分光測光分析されて0.5 nmol/cm²（電極物質のBET表面積を参照される）であることがわかり、それは約3分子/nm²である。この表面被度はTiO₂で求められるものと（先を見よ）同様であり、またBMABP/LiFePO₄系について報告されるもの：2.5 分子/nm²にも同等である。これ故に2〜3分子/nm²の表面濃度は一ホスホン固定でこれら比較的小型有機分子の単分子層被度に典型的であることがわかる。おそらく速緩繰返循環中にLiFePO₄の逐次奪酸化リチウム化は実際にこの効果も生じるかもしれない。また図7AにDWにより処理されなかった空LiFePO₄被膜の挙動が示される。この電極は少しも炭素添加物のない化学量論オリブ質に予期されるようにわずかな電気化学活性を示す。

部分奪リチア化の電圧電流図は結線電流が走査速度に独立であることをもっとわかりやすく示す。図7Bは繰返循環により奪酸化リチウム電極の電圧電流図を呈し、4.2 Vの一定電位で1時間充電が続く。総通過電荷は使用電極の理論充電容量（170 mAh/g）の約15％に等価であった。この電極は15％奪酸化リチウム電極電流が新規電極よりも約40倍小であるにもかかわらずまだ配線効果を示す。

結線活性をもっと洞察するために異なった走査速度で10続きCV走査の間に新規DW/LiFePO₄電極の挙動を試験した。図８は６電極のデータを要約する；各所定走査速度プロットは未使用電極から出発し、ところが６電極はすべておよそ同被膜質量および面積（≒ 3 mg/cm²）であることが取り計られた。分子電対は100 mV/sの走査速度（比較図７及び図８）でまだ見られる。50及び20 mV/sの走査速度でほとんど理想分子配線挙動を追跡することができ、部分充電電極の緩走査でもはっきりわかる。やはり未使用電極の緩走査は結線電流が循環ボルタ電量測定法の時間目盛でもはや有意低下することを確認する。

図９は未使用DW配線LiFePO₄電極の電位段階時電流測定試験を示す。電流はt^-1/2に線形でなく、換言すればCotrell様挙動は絶縁支持体（TiO₂）上の分子レドックス配線についてのように追跡可能でない。これは、わが事情では時電流測定が拡散によってではなくしかし界面分子配線の関連効果により規制されるので全くわかりやすい。従って時電流測定は配線効果自体を評価させる。4.2 Vで1時間の一定充電の間に電極物質の全誘導電流容量（170 mAh/g）の約12％に等価の電荷を通用することができる。これは図９挿入図でもっと明確であり、電流は電池試験に慣用方法で現わされる。見てわかるとおり約C/2〜C/10の充電速度は新規電極と浅帯電に適用できる。

データは結線電流は主としてDW/LiFePO₄界面状態により調節され、LiFePO₄充電レベルとしてとても容易に記述されることを確認する。これはさらにまた図10に提示され、循環電位電流測定（図４及び図５でのもののようなプロット）と時電流測定（図９）のデータに追従する。電位電流データ（点）と時電流測定データ（線）はほどよく合っている。配線電流は放電レベルにおよそ反比例することがわかり、これは図９で破線により示される。

DW配線LiFePO₄オリブ質の性能はLiイオン向け最新炭素塗被LiFePO₄陰極どころではないsである。しかし単層分子が常用電池の充電に必要とされる電流を運ぶことができることは少なくとも学究的にかなりおもしろい。電極物質の粒度が小になればさらに性能向上を期してもよい。

Claims

再充電可能な電気化学電池であって、前記電気化学電池はｐまたはｎ型レドックス活性化合物とともに正極または負極リチウム挿入物質を含み、
前記電気化学電池は分離素により離隔される２つの区画室を含み、第一の区画室が正極リチウム挿入物質およびｐ型レドックス活性化合物が結合したＳＷＣＮＴを含み、および／または第二の区画室が負極リチウム挿入物質およびｎ型レドックス活性化合物が結合したＳＷＣＮＴを含み、前記分離素はリチウムイオン透過性であり、
前記電気化学電池が、
（ａ）正極リチウム挿入物質、ＳＷＣＮＴに結合したｐ型レドックス活性化合物、正極および電解質を含む第一の区画室（該ｐ型レドックス活性化合物の第一酸化電位は該正極リチウム挿入物質の酸化電位と一致している。）、および
（ｂ）負極リチウム挿入物質、ＳＷＣＮＴに結合したｎ型レドックス活性化合物、負極および電解質を含む第二の区画室（該ｎ型レドックス活性化合物の第一還元電位は該負極リチウム挿入物質の還元電位と一致している。）を含み、
該区画室の少なくとも一方はｐまたはｎ型レドックス活性化合物が結合したＳＷＣＮＴを含む、電気化学電池。
正極リチウム挿入物質はドープまたは未ドープ酸化物ＬｉＭＯ_２（式中、ＭはＣｏ、Ｎｉ、Ｍｎ、Ｆｅ、Ｗ、Ｖおよびそれらの混合物から選択される一種以上の元素である。）；ドープまたは未ドープ酸化物ＬｉＶ_３Ｏ_８；燐オリビンＬｉＭＰＯ_４（式中、ＭはＦｅ、Ｃｏ、Ｍｎ、Ｎｉ、ＶＯ、Ｃｒおよびそれらの混合物から選択される一種以上の元素である。）、ならびにスピネルおよび混合スピネルＬｉ_ｘＭｎ_２Ｏ_４またはＬｉ_２Ｃｏ_ｘＦｅ_ｙＭｎ_ｚＯ_８から選択される、請求項１に記載の再充電可能な電気化学電池。
負極リチウム挿入物質は炭素、ＴｉＯ_２、Ｌｉ_４Ｔｉ_５Ｏ_１２、ＳｎＯ_２、ＳｎＯおよびＳｉから選択される、請求項１に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は共有結合または非共有結合かまたは静電相互作用いずれかによりＳＷＣＮＴに結合される、請求項１に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（III）：

n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂
A = FもしくはClもしくはBr IもしくはNO₂もしくはアルキル（C₁〜C₂₀）もしくはCF₃もしくはOCH₃またはH
B = FもしくはClもしくはBr IもしくはNO₂もしくはアルキル（C₁〜C₂₀）もしくはCF₃またはOCH₃
A = BあるいはA ≠ B
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（IV）：

n = 0〜20
R = HまたはC₁〜C₂₀
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（V）〜（X）：

n = 0〜20
X = PO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂
Y = NもしくはOまたはS
R₁、R₂、R₃、R₄はFもしくはClもしくはBr IもしくはNO₂もしくはアルキル（C₁〜C₂₀）もしくはCF₃もしくはOCH₃あるいはHでありうる、
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（XI）：

ただし、AおよびBは同一かまたは異なりH，OR，Cl，Br，F，I，NO2，CF3，COCF3から選択され、RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accであり（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Eは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂である、
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（XII）：

ただし、XおよびYは同一かまたは異なりH，OR，Cl，Br，F，I，NO2，CF3，COCF3から選択され、RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accであり（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Eは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HまたはCONHOHまたはPO₄H₂もしくはSO₄H₂である、
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物は以下の化学式（XIII）：

ただし、A、BおよびCはH，OR，Cl，Br，F，I，NO2，CF3，COCF3，1〜20個炭素原子の線状または枝分れアルキル基と同一かまたは異なり、
RはHまたは(CH₂)_p-E_n-(CH₂)_m-Accである（p = 0〜24、線状または有枝もしくは循環をもって；n = 0〜24，m = 0〜24、線状または有枝もしくは循環をもって；Dは-CH=CH-、または-C≡C-、または-OCH₂CH₂-であり、AccはPO₃H₂もしくはCO₂HもしくはSO₃HもしくはCONHOHまたはPO₄H₂もしくはSO₄H₂である、
である、請求項４に記載の再充電可能な電気化学電池。
該ｐまたはｎ型レドックス活性化合物が12-(2,5-ジ-tert-ブチル-4メトキシフェノキシ)ドデシルホスホン酸である、請求項８〜１０に記載の再充電可能な電気化学電池。
