JP4967972B2 - 連続ｉ桁橋、その中間支点近傍のｉ桁の構造およびその構築方法

Info

Publication number: JP4967972B2
Application number: JP2007261240A
Authority: JP
Inventors: 淳岡田
Original assignee: JFE Engineering Corp
Current assignee: JFE Engineering Corp
Priority date: 2007-10-04
Filing date: 2007-10-04
Publication date: 2012-07-04
Anticipated expiration: 2027-10-04
Also published as: JP2009091744A

Description

本発明は、橋梁等の土木構造物およびその構築方法に関し、特に、連続Ｉ桁橋、その中間支点近傍のＩ桁の構造およびその構築方法に関するものである。

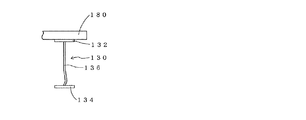

図１７に示すように、連続Ｉ桁橋１０の中間支点１２近傍には大きな負の曲げモーメントが生じる。この負の曲げモーメントにより、図１８〜図２０に示すＩ桁１３０のウェブ１３６下部から下フランジ１３４にかけての桁断面には大きな圧縮力が作用するため、図１８に示すように下フランジ１３４が局部座屈したり、図１９に示すようにウェブ１３６下部が局部座屈したり、図２０に示すようにＩ桁１３０全体が横倒れ座屈、横ねじれ座屈等の横座屈を起こす可能性がある。特に、連続Ｉ桁橋１０のスパンが比較的長い場合において、Ｉ桁１３０に高強度鋼などを適用する場合には、このような問題が顕著となる。図１８〜図２０において、１３２は上フランジ、１８０はＩ桁１３０の上に設置する床版である。

これに対する従来技術１として、中間支点１２近傍において、
（１）下フランジ１３４の板厚を大きくする。
（２）ウェブ１３６の板厚を大きくする。
（３）横桁や横溝等の間隔を小さくして密に配置する。
等の対策がある。

また、従来技術２として、特許文献１に記載された橋梁用連続桁が挙げられる。この橋梁用連続桁は、上下のフランジとウェブとを有して橋軸方向に延び、１又は複数の中間支点で支持される鋼製の桁本体を備え、この桁本体の上記中間支点の周辺には、垂直、水平鉄筋の全て若しくは一部を埋設してなる鉄筋コンクリートが、上記ウェブに添うようにして打設されており、上記垂直鉄筋が、垂直に延びると共に上下端が上下のフランジにそれぞれ連結され、上記水平鉄筋が、上記橋軸方向に延び上記垂直鉄筋と直交されていることを特徴とし、上記中間支点周辺の被支持領域が、鉄筋コンクリートで補強されている。

また、従来技術３として、特許文献２や特許文献３を挙げることができ、特許文献２や特許文献３には、少なくとも一対のＩ桁が橋軸方向に配設された連続桁橋において、支承による被支持部近傍の前記一対のＩ桁の下フランジ間に、補強板（特許文献２）やコンクリート版（特許文献３）を架設固定し、箱形断面として補強することが記載されている。

さらに、従来技術４として、特許文献４を挙げることができ、特許文献４には、箱桁橋梁において、中間支点周辺の領域の鋼箱桁の内部空間全体をコンクリートで埋め尽くして補強することが記載されている。

また、従来技術５として、特許文献５を挙げることができ、特許文献５には、Ｉ桁の下フランジ上面にプレキャスト板を配設して、下フランジの局部座屈を防止した、中間支点近傍のＩ桁の構造が記載されている。

特開２００２−２６６３１７号公報特開平１１−８１２４０号公報特開平１１−１４８１１０号公報特開２００４−１７６３４４号公報特開２００６−２９９５５４号公報

しかしながら、従来技術１には、次のような問題点がある。
（Ａ）下フランジ及びウェブの板厚を大きくする場合には、鋼重が大幅に増え、また、断面ごとの溶接接合やボルト接合による作業が大変になるため、工数が増え、工費が増大することになる。
（Ｂ）横桁や横溝等の間隔を小さくして密に配置する場合には、横桁や横溝等の個数が増えるため、鋼重および工数が増え、工費が増大することになる。

また、特許文献１に記載の従来技術２には、次のような問題点がある。

従来技術２は、垂直鉄筋の上下端を上下のフランジにそれぞれ直接、あるいは、短鉄筋とカプラーを介して溶接等により連結する必要がある。一般に、桁橋の上下フランジ間は２〜３ｍ程度となるため、垂直鉄筋も２〜３ｍ程度の長さとなる。２〜３ｍの長さの長い鉄筋を上下のフランジへ直接溶接する作業は、煩雑かつ困難であり、精度確保も難しい。また、短鉄筋とカプラーを介して連結する場合も、まず短鉄筋を溶接し、さらに長い鉄筋をカプラーを介して連結する必要があるため、工数が増えるばかりか、短鉄筋の取付位置や角度等に高い精度が要求される。また、特許文献１の図６には、垂直鉄筋の下側部だけをコンクリートに埋設し、桁本体が非支持領域において圧縮応力で座屈しないようにした実施形態が記載されているが、垂直鉄筋の上側部は大気中に露出しており、腐食が懸念される。

また、特許文献２及び３に記載された技術（従来技術３）は、隣接するＩ桁の下フランジ間に補強板やコンクリート版を架設固定して、箱形断面を形成してＩ桁を補強する技術であるが、箱型断面であるため、Ｉ桁のウェブの局部座屈を防ぐ効果を向上させるために、架設固定する補強板やコンクリート版の厚さを増すと、上部工の重量が大幅に増えてしまう。

また、特許文献４に記載された技術（従来技術４）は、中間支点周辺の領域の鋼箱桁の内部空間全体をコンクリートで埋め尽くして補強する技術であるが、箱桁のウェブを外側から拘束しておらず、箱桁のウェブの局部座屈を防ぐ効果が十分とはいえない。

また、特許文献５に記載された技術（従来技術５）は、Ｉ桁の下フランジの上にプレキャスト板を配設して、Ｉ桁のウェブを両側から挟み込んでいるが、特許文献３に記載された技術とは異なり箱形断面を形成しておらず、Ｉ桁のウェブを挟み込む範囲を広くするためにプレキャスト板の厚さを厚くしても、特許文献３に記載された技術ほどは、上部工の重量は増加しない。しかし、プレキャスト板を用いていることから、Ｉ桁のウェブを両側から遊びなく挟み込むことは難しく、Ｉ桁のウェブを十分に拘束することは難しい。また、プレキャスト板を用いていることから、Ｉ桁の長手方向と直交する各断面において鋼とコンクリートの合成効果を高めることには限界がある。

本発明は、前記従来の問題点を解決するべくなされたもので、鋼重、上部工の重量の増加、工数、工費を低減しつつ、施工の容易さや設置する鋼部材の腐食防止にも配慮した上で、１又は複数の中間支点によって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍において、Ｉ桁の下フランジ及びウェブ下部の局部座屈、Ｉ桁全体の横座屈の発生を防止するとともに、Ｉ桁の長手方向と直交する各断面における鋼とコンクリートの合成効果を高めて、連続Ｉ桁橋の中間支点近傍のＩ桁の耐荷力を向上させることを課題とする。

本発明に係る、連続Ｉ桁橋における中間支点近傍のＩ桁の構造の第１の態様は、上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、該鉄筋および該ずれ止めを含み、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間にフレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記フレッシュコンクリートが硬化してなるコンクリートと一体化させてなり、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を防止して、Ｉ桁の耐荷力を向上させることを特徴とする。

ここで、連続Ｉ桁橋は、正確には上部工と下部工からなるが、本明細書においては、「連続Ｉ桁橋の上部工」を「連続Ｉ桁橋」と記載している。

前記第１の態様において、前記フレッシュコンクリートが硬化してなる前記コンクリートを、塑性中立軸より下の領域である圧縮域内に制限することにより、重量増加を抑えつつ、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を効果的に防止することができる。

ここで、塑性中立軸とは、曲げモーメントによる塑性応力状態における断面の中立軸である。

本発明に係る、連続Ｉ桁橋における中間支点近傍のＩ桁の構造の第２の態様は、上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に、少なくとも前記鉄筋が覆われる高さまで一次フレッシュコンクリートを打設し、該一次フレッシュコンクリートの硬化後、該一次フレッシュコンクリートが硬化してなる一次コンクリートの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に二次フレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記一次コンクリート及び前記二次フレッシュコンクリートが硬化してなる二次コンクリートと一体化させてなり、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を防止して、Ｉ桁の耐荷力を向上させることを特徴とする。

前記第２の態様において、前記一次コンクリート及び二次コンクリートを、塑性中立軸より下の領域である圧縮域内に制限することにより、重量増加を抑えつつ、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を効果的に防止することができる。

また、連続Ｉ桁橋において、前記Ｉ桁の構造を、負の曲げモーメントが作用する領域のみに配置することにより、連続Ｉ桁橋全体の重量増加を抑えつつ、中間支点近傍における、Ｉ桁の下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を効果的に防止することができる。

本発明に係る、連続Ｉ桁橋における中間支点近傍のＩ桁の構造の構築方法は、上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍のＩ桁の構造の構築方法において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に、少なくとも前記鉄筋が覆われる高さまで一次フレッシュコンクリートを打設し、該一次フレッシュコンクリートの硬化後、Ｉ桁を中間支点上に架設し、その後、前記一次フレッシュコンクリートが硬化してなる一次コンクリートの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に二次フレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記一次コンクリート及び前記二次フレッシュコンクリートが硬化してなる二次コンクリートと一体化させることを特徴とする。

請求項１および請求項３に係る、連続Ｉ桁橋における中間支点近傍のＩ桁の構造においては、ウェブ下部の貫通孔に挿通された鉄筋全体、下フランジの上面に配設されたずれ止め全体、下フランジの上面、ウェブの下部、鉛直補剛材の下部が、打設されたフレッシュコンクリートが硬化してなるコンクリートと一体化されて合成構造となっている。

ここで、ウェブ下部の貫通孔には鉄筋が挿通されているが、鉄筋と貫通孔の隙間にもフレッシュコンクリートは回り込むことができるため、ウェブ、ウェブ挿通鉄筋、コンクリートの一体化に係る合成効果はさらに高められている。加えて、ウェブ挿通鉄筋は、ウェブ下部の両側に魚骨のように張り出しているため、特に、下フランジ−ウェブ接合部付近を起点とする回転変形を効果的に拘束することができる。このため、ウェブ下部の局部座屈および桁全体の横座屈に対する耐荷力は格段に高められている。また、下フランジの上面にずれ止めが複数個配設されているため、下フランジも、コンクリートと合成された一体構造となり、下フランジの局部座屈も防止されている。

このため、連続Ｉ桁橋の中間支点近傍において大きな負の曲げモーメントが生じ、下フランジに大きな圧縮力が作用する場合でも、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、下フランジ及びウェブ下部の局部座屈やＩ桁全体の横座屈が効果的に防止されており、鋼材の塑性域の性能まで活用することができる。

さらに、前述のように、請求項１および請求項３に係る中間支点近傍のＩ桁の構造は、鋼とコンクリートの合成構造となっており、Ｉ桁の長手方向と直交する断面は合成断面として曲げモーメントに抵抗することができる。

したがって、請求項１および請求項３に係る中間支点近傍のＩ桁の構造は、耐荷力が大幅に向上しており、従来技術１のように、下フランジやウェブの板厚を大きくしたり、横桁や横溝等の間隔を小さくして密に配置したりする必要がないため、従来技術１より鋼重、工数、工費を低減することができる。

また、請求項３に係る中間支点近傍のＩ桁の構造においては、フレッシュコンクリートを２段階に分けて打設しているので、１段階目の一次フレッシュコンクリートを打設して該一次フレッシュコンクリートを硬化させた後、Ｉ桁を中間支点上に架設し、架設後に２段階目の二次フレッシュコンクリートを打設することができる。

１段階目の一次フレッシュコンクリートが打設されて硬化すると、該一次フレッシュコンクリートが硬化してなる一次コンクリートと鋼の合成構造が構築される。この合成構造は、Ｉ桁の架設時における、下フランジおよびウェブの局部座屈ならびにＩ桁全体の横座屈の防止に寄与するため、一次フレッシュコンクリートが打設されて硬化した後のＩ桁は、安定した架設が可能となる。また、一次フレッシュコンクリートは、ウェブ挿通鉄筋が覆われる高さまで打設すればよいので、打設高さを小さくすることができ、Ｉ桁の重量の増加を抑えることができる。このため、請求項３に係る中間支点近傍のＩ桁の構造においては、一次フレッシュコンクリートが硬化した後のＩ桁の運搬および架設の作業は容易に行うことができ、現場架設時の工期も短縮させることができる。

そして、Ｉ桁の架設後に所定の配筋を追加して二次コンクリートを打設することにより、活荷重など大きな作用力が生じる供用時においても、十分な耐力を有する構造を実現することができる。

また、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、ウェブ下部の貫通孔への鉄筋の挿通は極めて簡単な作業ですむ。また、ずれ止めについても、概ね平らで安定した下フランジの上面で組み立ておよび配設作業を行なえるため、作業および施工管理は容易である。さらに、ウェブ挿通鉄筋以外の鉄筋を配設する場合も、同様に作業および施工管理は容易である。

また、特許文献１に記載の従来技術２のように、上下のフランジへ垂直鉄筋を連結する必要がないため、鉄筋を溶接するような煩雑かつ施工管理が困難な作業がなく、また、鉄筋の取り付け位置や角度などに、高い精度が要求されることもない。

このため、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、施工作業が軽減され、工費と工期を低減することができる。

さらに、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、特許文献１の図６に記載の技術とは異なり、鋼部材が大気中に露出しないので、鋼部材の腐食も抑制される。

また、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、特許文献２及び３に記載された技術とは異なり、箱型断面を形成しないので、Ｉ桁のウェブの局部座屈を防ぐ効果を向上させるために、配設するコンクリートの高さを高くしても、箱型断面を形成する場合より重量の増加を抑えることができる。

また、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、特許文献４に記載された技術とは異なり、コンクリートおよびウェブ挿通鉄筋等により両側からウェブを拘束するので、ウェブの局部座屈を防ぐ効果を十分に発現させることができる。さらに、ウェブ挿通鉄筋は、前述のように、ウェブ下部の両側に魚骨のように張り出しているため、特に、下フランジ−ウェブ接合部付近を起点とする回転変形を効果的に拘束でき、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、ウェブ下部の局部座屈および桁全体の横座屈に対する耐荷力は格段に高められている。

また、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、特許文献５に記載された技術とは異なり、プレキャスト板を用いていないので、Ｉ桁のウェブを両側から遊びなく挟み込むことができ、Ｉ桁のウェブを十分に拘束することができる。また、フレッシュコンクリートを打設して、該フレッシュコンクリートが硬化してなるコンクリートとＩ桁を一体化させているので、請求項１および請求項３に係る中間支点近傍のＩ桁の構造においては、特許文献５に記載された技術よりも、Ｉ桁の長手方向と直交する各断面において鋼とコンクリートの合成効果が高められている。

また、請求項２および請求項４に記載したように、前記コンクリートを、塑性中立軸より下の領域である圧縮域内に制限した場合、コンクリートにはひび割れが発生せず、全塑性曲げモーメントに達するまで、コンクリートの性能をフルに活用することができるとともに、重量増加を抑えることができる。

また、請求項５に記載したように、連続Ｉ桁橋において、前記Ｉ桁の構造を、負の曲げモーメントが作用する領域のみに配置することにより、連続Ｉ桁橋全体の重量増加を抑えつつ、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を効果的に防止することができる。

以下、図面を参照して、本発明の実施形態を詳細に説明する。

図１（斜視図）及び図２（側面図）は、本発明の第１実施形態（請求項１に対応）を示す図である。本実施形態は、連続Ｉ桁橋１０（図１７参照）におけるＩ桁３０のうち、中間支点１２近傍のＩ桁３０に適用されている。Ｉ桁３０は、上フランジ３２、下フランジ３４、ウェブ３６、鉛直補剛材３８から構成されている。鉛直補剛材３８は、中間支点部鉛直補剛材３８Ａおよび一般部鉛直補剛材３８Ｂからなる。ウェブ３６の下部には、貫通孔３６Ａが複数個設けられ、該貫通孔３６Ａにウェブ挿通鉄筋４０が挿通して配設されている。下フランジ３４の上面には、ずれ止めである頭付きスタッド４８が複数配設され、さらに、橋軸方向鉄筋４２、橋軸直角方向鉄筋４４および帯筋４６が適宜配設されている。

下フランジ３４の上面、ウェブ３６の下部、鉛直補剛材３８の下部で囲まれる空間にはフレッシュコンクリートが打設されて、所定の配筋（ウェブ挿通鉄筋４０、橋軸方向鉄筋４２、橋軸直角方向鉄筋４４および帯筋４６）および頭付きスタッド４８を全て含み、かつ、下フランジ３４の上面、ウェブ３６の下部および鉛直補剛材３８の下部と一体化した、前記フレッシュコンクリートが硬化してなるコンクリート５０が下フランジ３４の上面に配設されている。これにより、下フランジ３４やウェブ３６の局部座屈およびＩ桁３０全体の横座屈が防止されており、Ｉ桁３０の耐荷力が格段に向上している。

次に、第１実施形態の施工方法について説明する。

まず、図３に示すように、下フランジ３４の上面にずれ止めである頭付きスタッド４８を配設し、予めウェブ３６に開けておいた貫通孔３６Ａにウェブ挿通鉄筋４０を挿通する。さらに、図４に示すように、橋軸方向鉄筋４２、橋軸直角方向鉄筋４４、帯筋４６の組み立ておよび配設を行なう。

次に、フレッシュコンクリートの打設を行う。フレッシュコンクリートの打設では、型枠（ここでは図示せず）を設置して、下フランジ３４の上面、ウェブ３６の下部、鉛直補剛材３８の下部で囲まれる空間に、フレッシュコンクリートを打設する。該フレッシュコンクリートが硬化してなるコンクリート５０の高さは、下フランジ３４の板厚や期待する曲げ耐力などにより異なるが、桁高３ｍのＩ桁橋の場合、３００ｍｍ〜７００ｍｍ程度とすることができる。ここで、図３に示すように、一般部鉛直補剛材３８Ｂの下部にも予め貫通孔３８Ｃを開けておけば、打設したフレッシュコンクリートが貫通孔３８Ｃの中にも回り込み、一般部鉛直補剛材３８Ｂとコンクリート５０との一体性をさらに高めることができる。

硬化したコンクリート５０は、下フランジ３４の上面、ウェブ３６の下部、鉛直補剛材３８の下部、ウェブ挿通鉄筋４０の全体、橋軸方向鉄筋４２の全体、橋軸直角方向鉄筋４４の全体、帯筋４６の全体、頭付きスタッド４８の全体と一体化しており、合成構造を形成している。これにより、連続Ｉ桁橋１０の中間支点１２近傍のＩ桁３０において、供用時に活荷重等により大きな負の曲げモーメントが生じて、ウェブ３６下部から下フランジ３４にかけての桁断面に大きな圧縮力が作用しても、下フランジ３４やウェブ３６が局部座屈したり、Ｉ桁３０全体が横座屈したりすることが防止される。座屈が防止されることにより、Ｉ桁３０は鋼材の塑性域の性能を十分に活用することができるようになる。さらに、Ｉ桁３０は、コンクリート５０と一体化した合成構造となっているので、鋼とコンクリートの合成断面として負の曲げモーメントに抵抗することができる。以上のことより、Ｉ桁３０は、負の曲げモーメントに対する耐荷力が大幅に向上している。

なお、本実施形態の施工において、頭付きスタッド４８の配設、鉄筋４０、４２、４４、４６の配設、フレッシュコンクリートの打設は、工場や現場ヤード等で、Ｉ桁３０の架設前に行うことができる。また、Ｉ桁３０を中間支点１２上に架設した後に、現場で行ってもよい。

図５は、本発明の第２実施形態（請求項３に対応）を示す斜視図であり、図６は同じく側面図である。

第２実施形態は、フレッシュコンクリートを２段階に分けて打設している点が第１実施形態と異なり、第１段階の一次フレッシュコンクリートの打設後に、Ｉ桁３０を中間支点１２上に架設し、架設後に第２段階の二次フレッシュコンクリートの打設を行なっており、コンクリート５０が、一次フレッシュコンクリートが硬化してなる一次コンクリート５０Ａと、二次フレッシュコンクリートが硬化してなる二次コンクリート５０Ｂとからなっている点が第１実施形態と異なる。頭付きスタッド４８の配設、鉄筋４０、４２、４４、４６の配設は、第１実施形態と同様である。

次に、図５〜図１１を用いて、第２実施形態の施工方法（請求項５に対応）について説明する。なお、図７〜図１１は、施工途中の段階を示す図であり、図５、図６は、完成段階を示す図である。

この第２実施形態の施工は、Ｉ桁３０を架設する前までに工場や現場ヤード等で行う第１施工段階（図７〜図９）と、Ｉ桁３０を架設してから完成までの第２施工段階（図１０、図１１、図５、図６）に分けられるので、第１施工段階から説明する。

第１施工段階では、まず、図７に示すように、下フランジ３４の上面にずれ止めである頭付きスタッド４８を配設し、予めウェブ３６に開けておいた貫通孔３６Ａにウェブ挿通鉄筋４０を挿通する。さらに、図８に示すように、一次コンクリート５０Ａに全部あるいは一部が埋設される下段の橋軸方向鉄筋４２および帯筋４６の組み立ておよび配設を行なう。

次に、第１段階の一次フレッシュコンクリートの打設を行う。第１段階の一次フレッシュコンクリートの打設では、型枠（ここでは図示せず）を設置して、下フランジ３４の上面、ウェブ３６の下部、鉛直補剛材３８の下部で囲まれる空間に、ウェブ３６の下部を挿通して配設されたウェブ挿通鉄筋４０が覆われる高さまで一次フレッシュコンクリートを打設する。一次フレッシュコンクリートの打設高さは、下フランジ３４の板厚や施工性などを勘案し、７０〜１５０ｍｍ程度とすることができる。ここで、図７および図８に示すように、一般部鉛直補剛材３８Ｂの下部にも予め貫通孔３８Ｃを開けておけば、打設した一次フレッシュコンクリートが貫通孔３８Ｃの中にも回り込み、一般部鉛直補剛材３８Ｂと、一次フレッシュコンクリートが硬化してなる一次コンクリート５０Ａとの一体性をさらに高めることができる。

図９に、一次フレッシュコンクリートが硬化した後の第１施工段階の最終段階のＩ桁３０の状況を示す。一次フレッシュコンクリートが硬化してなる一次コンクリート５０Ａは、下フランジ３４、ウェブ３６の下部、鉛直補剛材３８の下部、ウェブ挿通鉄筋４０の全体、下段の橋軸方向鉄筋４２の全体、帯筋４６の下部、頭付きスタッド４８の下部と一体化しており、合成構造を形成している。

なお、前述したように、図７〜図９に示す第１施工段階は、工場や現場ヤード等で、Ｉ桁３０の架設前に行う。

次に、第２施工段階について説明する。

第２施工段階では、まず、一次フレッシュコンクリートが硬化した後の第１施工段階の最終段階（図９）のＩ桁３０を、図１０に示すように、中間支点１２上に架設する。第１施工段階でコンクリートと鋼の合成構造が構築されており、この合成構造が、Ｉ桁３０の架設時における、下フランジ３４およびウェブ３６の局部座屈ならびにＩ桁３０全体の横座屈の防止に寄与するため、安定した架設が可能となる。また、一次フレッシュコンクリートは、ウェブ挿通鉄筋４０が覆われる高さまで打設すればよいので、打設高さを小さくすることができ、Ｉ桁３０の重量の増加を抑えることができるため、一次フレッシュコンクリートが硬化した後のＩ桁３０の運搬および架設も容易となり、工期も短縮することができる。

中間支点１２上にＩ桁３０を架設した後、図１１に示すように、上段の橋軸方向鉄筋４２および橋軸直角方向鉄筋４４を適宜追加し、型枠（ここでは図示せず）を設置して、一次コンクリート５０Ａの上面、ウェブ３６の下部、鉛直補剛材３８の下部で囲まれる空間に二次フレッシュコンクリートを打設する。二次フレッシュコンクリートの打設高さは、下フランジ３４の板厚、期待する曲げ耐力などにより異なるが、桁高３ｍのＩ桁橋の場合、２００〜６００ｍｍ程度とすることができる。

二次フレッシュコンクリートが硬化して二次コンクリート５０Ｂになると、図５及び図６に示すように、Ｉ桁３０と一次コンクリート５０Ａおよび二次コンクリート５０Ｂが一体化した合成構造になる。これにより、連続Ｉ桁橋１０の中間支点１２近傍において、供用時に活荷重等により大きな負の曲げモーメントが生じて、ウェブ３６下部から下フランジ３４にかけての桁断面に大きな圧縮力が作用しても、下フランジ３４やウェブ３６が局部座屈したり、Ｉ桁３０全体が横座屈したりすることが防止される。座屈が防止されることにより、Ｉ桁３０は鋼材の塑性域の性能を十分に活用することができるようになる。さらに、Ｉ桁３０は、一次コンクリート５０Ａおよび二次コンクリート５０Ｂと一体化した合成構造となっているので、鋼とコンクリートの合成断面として負の曲げモーメントに抵抗することができる。以上のことより、Ｉ桁３０は、負の曲げモーメントに対する耐荷力が大幅に向上している。

また、第１実施形態、第２実施形態において、鉄筋４０、４２、４４、４６および頭付きスタッド４８は、全て、第１実施形態ではコンクリート５０（第２実施形態では５０Ａ、５０Ｂ）内に埋設されており、特許文献１の図６の場合とは異なり鋼部材が大気中に露出していないので、鋼部材（鉄筋４０、４２、４４、４６および頭付きスタッド４８）の腐食は抑制される。

ここで、負の曲げモーメントを受ける中間支点１２近傍のＩ桁３０の構造における塑性応力状態での断面の応力分布の概念図を図１２に示す。ここでは、床版６０内の橋軸方向鉄筋６０Ａ、Ｉ桁３０、コンクリート５０（または５０Ａ、５０Ｂ）を考慮して塑性応力状態における力の釣り合いを考え、塑性中立軸を算出している。なお、床版６０のコンクリートは引張域となり、ひび割れを生じるため、ここでは考慮していない。塑性中立軸より上の領域は引張応力が生じている引張域、塑性中立軸より下の領域は圧縮応力が生じている圧縮域となる。図１２において、ｈcは第１実施形態ではコンクリート５０の高さを示し、第２実施形態では一次コンクリート５０Ａと二次コンクリート５０Ｂの合計の高さを示す。Ｄcpは第１実施形態ではコンクリート５０の下面から塑性中立軸までの距離を示し、第２実施形態では一次コンクリート５０Ａの下面から塑性中立軸までの距離を示す。

塑性応力状態での断面の応力分布を考慮して、第１実施形態では配設するコンクリート５０の高さ（第２実施形態では一次コンクリート５０Ａと二次コンクリート５０Ｂの合計の高さ）を塑性中立軸以下の圧縮域内に制限（ｈc≦Ｄcp）することにより、第１実施形態ではコンクリート５０（第２実施形態では一次コンクリート５０Ａと二次コンクリート５０Ｂ）に作用する応力を常に圧縮応力とすることができる。この場合、第１実施形態ではコンクリート５０（第２実施形態では一次コンクリート５０Ａと二次コンクリート５０Ｂ）にはひび割れが発生せず、全塑性曲げモーメントに達するまで、第１実施形態ではコンクリート５０（第２実施形態では第一コンクリート５０Ａと第二コンクリート５０Ｂ）の性能をフルに活用することができる。また、第１実施形態では配設するコンクリート５０の高さ（第２実施形態では一次コンクリート５０Ａと二次コンクリート５０Ｂの合計の高さ）を塑性中立軸以下の圧縮域内に制限（ｈc≦Ｄcp）することにより、打設するフレッシュコンクリートの量も少なくなり、重量増加が抑制される。

なお、第１実施形態および第２実施形態のどちらにおいても、概ね平らで安定した下フランジ３４上に鉄筋を設置すればよいため、鉄筋の配設作業およびその施工管理は容易である。

また、第１実施形態、第２実施形態において、ずれ止めとして頭付きスタッド４８を用いたが、ずれ止めはこれに限られず、頭付きスタッド４８に替えて、あるいは頭付きスタッド４８とともに、例えば図１３に示すような板部材５２をずれ止めとして用いてもよい。また、例えば、形鋼をずれ止めに用いてもよいし、形鋼や鉄筋で形成されたトラス形状のずれ止めを用いてもよい。ただし、せん断耐力、じん性、断面の合成効果などを考慮した上で、適切なタイプのものを選定する必要がある。

図１４および図１５は、第１実施形態または第２実施形態を連続Ｉ桁橋１０に適用した場合で、下フランジ３４の上面に配設されるコンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）の橋軸方向の配置位置を模式的に示す側面図である。図１４および図１５において、符号１４は、端支点を示す。

本発明の実施形態においては、コンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）は、中間支点１２近傍の負の曲げモーメントが作用する領域（以下、負曲げ域と記す）に配置する。図１４に示すように、コンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）を負曲げ域の全域にわたり配置してもよいし、図１５に示すように、負の曲げモーメントが特に大きい領域のみに配置してもよい。コンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）の橋軸方向の配置位置は、断面に作用する負の曲げモーメントの大きさや、Ｉ桁に座屈が生じるときの曲げモーメントの大きさ等を勘案して決定すればよい。このように、コンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）を配置する位置を、所定の負曲げ域に限定することにより、連続Ｉ桁橋１０の重量増加を抑えつつ、中間支点１２近傍のＩ桁３０の下フランジ３４およびウェブ３６下部の局部座屈ならびにＩ桁３０全体の横座屈を効果的に防止することができる。

図１６は、第２実施形態を連続Ｉ桁橋（２主Ｉ桁橋）２０に適用した場合で、中間支点１２近傍を橋軸直角方向の面で切断した断面を斜め上方から見た斜視図である。Ｉ桁３０のウェブ３６下部の両側において、下フランジ３４の上面に、コンクリート５０Ａ、５０Ｂおよびウェブ挿通鉄筋４０等が配設されており、Ｉ桁３０のウェブ３６下部は両側からコンクリート５０Ａ、５０Ｂおよびウェブ挿通鉄筋４０等で拘束されている。平行に並んだ２つのＩ桁３０の上には、床版８０が配設されている。

なお、以上説明してきた実施形態では、Ｉ桁３０の上に設置する床版８０の施工については記述していないが、架設ステップや施工順序などを勘案して適切に施工を行う必要がある。床版８０の施工順序についての工夫としては、ブロック施工の順序についての工夫（中間支点ブロックの後打ちなど）をしたり、Ｉ桁３０の下フランジ３４上にフレッシュコンクリートを打設して配設するコンクリート５０（第１実施形態の場合）またはコンクリート５０Ａ、５０Ｂ（第２実施形態の場合）との施工順序についての工夫をしたりすることなどが考えられる。

本発明の第１実施形態に係る中間支点近傍のＩ桁の構造を示す斜視図同じく側面図中間支点近傍のＩ桁の下フランジの上面に頭付きスタッドを配設し、ウェブの貫通孔にウェブ挿通鉄筋を挿通した施工段階を示す斜視図さらに、橋軸方向鉄筋、橋軸直角方向鉄筋、帯筋を配設した施工段階を示す斜視図本発明の第２実施形態に係る中間支点近傍のＩ桁の構造を示す斜視図同じく側面図中間支点近傍のＩ桁の下フランジの上面に頭付きスタッドを配設し、ウェブの貫通孔にウェブ挿通鉄筋を挿通した施工段階を示す斜視図さらに、下段の橋軸方向鉄筋、帯筋を配設した施工段階を示す斜視図一次コンクリートが硬化した後の第１施工段階の最終段階を示す斜視図一次コンクリートが硬化した後の第１施工段階の最終段階のＩ桁を中間支点上に架設した施工段階を示す側面図さらに、上段の橋軸方向鉄筋、橋軸直角方向鉄筋を配設した施工段階を示す斜視図負の曲げモーメントを受ける中間支点近傍のＩ桁の構造における塑性応力状態での断面の応力分布の概念図頭付きスタッドに替えて、板部材をずれ止めとして用いた例を示す斜視図下フランジの上面に配設されるコンクリートの橋軸方向の配置位置の例を模式的に示す側面図同じく他の例を模式的に示す側面図本発明の実施形態を連続Ｉ桁橋（２主Ｉ桁橋）に適用した場合で、中間支点近傍を橋軸直角方向の面で切断した断面を斜め上方から見た斜視図連続Ｉ桁橋における曲げモーメント分布の一例を模式的に示す側面図連続Ｉ桁橋の中間支点近傍における下フランジの局部座屈を示す正面図連続Ｉ桁橋の中間支点近傍におけるウェブ下部の局部座屈を示す正面図連続Ｉ桁橋の中間支点近傍における横座屈を示す正面図

符号の説明

１０…連続Ｉ桁橋
１２…中間支点
１４…端支点
２０…連続Ｉ桁橋（２主Ｉ桁橋）
３０…Ｉ桁
３２…上フランジ
３４…下フランジ
３６…ウェブ
３６Ａ…貫通孔
３８…鉛直補剛材
３８Ａ…中間支点部鉛直補剛材
３８Ｂ…一般部鉛直補剛材
４０…ウェブ挿通鉄筋
４２…橋軸方向鉄筋
４４…橋軸直角方向鉄筋
４６…帯筋
４８…頭付きスタッド
５０…コンクリート
５０Ａ…一次コンクリート
５０Ｂ…二次コンクリート
５２…板部材
６０、８０…床版
６０Ａ…床版６０内の橋軸方向鉄筋

Claims

上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、該鉄筋および該ずれ止めを含み、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間にフレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記フレッシュコンクリートが硬化してなるコンクリートと一体化させてなり、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を防止して、Ｉ桁の耐荷力を向上させることを特徴とする、連続Ｉ桁橋における中間支点近傍のＩ桁の構造。
前記フレッシュコンクリートが硬化してなる前記コンクリートが、塑性中立軸より下の領域である圧縮域内に制限されていることを特徴とする請求項１に記載の連続Ｉ桁橋における中間支点近傍のＩ桁の構造。
上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に、少なくとも前記鉄筋が覆われる高さまで一次フレッシュコンクリートを打設し、該一次フレッシュコンクリートの硬化後、該一次フレッシュコンクリートが硬化してなる一次コンクリートの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に二次フレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記一次コンクリート及び前記二次フレッシュコンクリートが硬化してなる二次コンクリートと一体化させてなり、下フランジおよびウェブ下部の局部座屈ならびにＩ桁全体の横座屈を防止して、Ｉ桁の耐荷力を向上させることを特徴とする、連続Ｉ桁橋における中間支点近傍のＩ桁の構造。
前記一次コンクリート及び二次コンクリートが、塑性中立軸より下の領域である圧縮域内に制限されていることを特徴とする請求項３に記載の連続Ｉ桁橋における中間支点近傍のＩ桁の構造。
前記請求項１〜４のいずれかに記載のＩ桁の構造を、負の曲げモーメントが作用する領域のみに配置させてなることを特徴とする連続Ｉ桁橋。
上フランジ、下フランジ、ウェブ、鉛直補剛材を備えたＩ桁と床版によって構成され、両端の端支点と１又は複数の中間支点とによって支持される連続Ｉ桁橋の、負の曲げモーメントが作用する中間支点近傍のＩ桁の構造の構築方法において、ウェブの下部に貫通孔を複数個設け、該貫通孔に鉄筋を挿通し、下フランジの上面にずれ止めを複数個配設し、下フランジの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に、少なくとも前記鉄筋が覆われる高さまで一次フレッシュコンクリートを打設し、該一次フレッシュコンクリートの硬化後、Ｉ桁を中間支点上に架設し、その後、前記一次フレッシュコンクリートが硬化してなる一次コンクリートの上面、ウェブの下部、鉛直補剛材の下部で囲まれる空間に二次フレッシュコンクリートを打設して、前記鉄筋全体、前記ずれ止め全体、前記下フランジの上面、前記ウェブの下部、前記鉛直補剛材の下部を、前記一次コンクリート及び前記二次フレッシュコンクリートが硬化してなる二次コンクリートと一体化させることを特徴とする、連続Ｉ桁橋における中間支点近傍のＩ桁の構造の構築方法。
