Description
【０００１】
【発明の属する技術分野】
この発明は、電動ステープラのステープル検出機構に関し、更に詳しくは、コピー紙などを綴じ合わせるために、シート状に形成されたステープルシートからステープルを分離してコの字型に成形する際に、成形機構の成形位置にステープルシートが位置しているかどうかを検知するステープル検出機構に関する。
【０００２】
【従来の技術】
従来、コピー機械などのスタッカー等には電動ステープラが配置されているものがある。
【０００３】
図１６は、この電動ステープラ１の概略構成を示したものである。この電動ステープラ１では、真直状の軸片からなるステープル２を多数並列させ、接着剤によりシート状に接着したステープルシート３（図１７参照）が用いられる。ステープルシート３は、図１６に示すように、積層されてカートリッジ４内に格納される。ステープルシート３は、カートリッジ４からローラ５により一枚ずつステープル２の１本分若しくは２本分を送り出せるようになっている。
【０００４】
送り方向の先端部に位置するステープル２は、両端部をコの字型に成形するフォーミングプレート６及び中間部を支持するアンビル７によって、１本ずつコの字型に成型された後、ドライバー８によってコピー紙の束９に差し込まれる。ドライバー８によって、コピー紙９を貫通した脚部はクリンチャー１０によって折り曲げられて綴じ合わせが行われる。
【０００５】
このカートリッジ４は、筒体形状を有する枠状のマガジン１１に取り外し可能に収納されており、マガジン１１は前記スタッカーのシャーシに、一例として固定され、クリンチャー１０が上下動するようになっている。
【０００６】
フォーミングプレート６とドライバー８はマガジン１１のステープルシート３の送り方向先端部上方に配置され、駆動機構によって上下動自在とされており、フォーミングプレート６とドライバー８の駆動機構は、モーター及びカム機構を備えている。駆動機構は、コピー紙９が所定枚数クリンチャー１０の上方の所定位置に送られると、フォーミングプレート６とドライバー８とを下降させ、クリンチャー１０が上方に移動して、マガジン１１との間にコピー紙９を挟み付け、ステープル２により綴じ合わせを行うようになっている。
【０００７】
電動ステープラ１は、ステープルシート２の先端部がドライバの通路に送られているかどうかを検出するために、ステープルシート３の送り方向先端部のステープル３に接触して検出する接触式の図示しないステープルセンサを備えている。
【０００８】
このステープルセンサは、フォーミングプレート６とドライバー８の駆動機構が設置されたドライバー８側であって、カートリッジ４と反対側の位置に配置され、てこ状の揺動運動をするものである。ステープルセンサは、一端をアンビル７側に延ばし、他端をカートリッジ４の反対側に延ばしており、ドライバー８側に揺動するための支点を備えている。
【０００９】
ステープルセンサは、フォーミングプレート６とドライバー８が下降する際の軌跡を横断するように、延びてステープルシート２の先端部に接触するようになっており、フォーミングプレート６とドライバー８が下降してくるときに、これらを避けるため、ステープルセンサの揺動支点を駆動機構の上方に配置している。
【００１０】
【発明が解決しようとする課題】
ところで、従来の電動ステープラでは、先頭のステープルの打ち出しにより、ステープルシート２がステープル１本分給送されたとき、ステープルシート２の先端に押圧付勢されているステープルセンサ１３の当接端も１本分揺動することとなる。
【００１１】
しかしながら、当該ステープルセンサ１３の当接端はステープルセンサ１３の揺動支点から離れているため、その揺動角度が小さい。このため、ステープルセンサ１３の他端は対向している図示しないフォトインタラプタの信号を切り替えるために十分な移動距離とならず、誤信号を出力する可能性があった。
【００１２】
このため、ステープルセンサ１３の支点から他端までの距離を大きくして、当接端と他端とのてこ比を変更させることによって対応する場合、装置全体が大きくなり、コピー機等への装着性も好ましくなかった。
【００１３】
更に、フォーミングプレート６若しくはドライバー８の上下動の度にステープルセンサ１３が接触することによって、ステープルセンサ１３の検出精度のみならずステープルセンサ１３自身の耐久性も低下する等の問題があった。
【００１４】
本発明にかかる電動ステープラのステープル検出機構は、このような課題に鑑みてなされたものであり、ステープルシートの先端部を検出する機構を小型化すると共に、検出精度を高め、耐久性を向上させることを目的とする。
【００１５】
【課題を解決するための手段】
上記課題を解決するため、請求項１の発明は、 カートリッジに格納されて送り出されるステープルシートの給送路の送り方向の先端部上方に、前記ステープルシートのステープルをコの字型に成型するフォーミングプレートと、このフォーミングプレートの前側に位置するとともにコの字型に成型されたステープルをコピー紙に差し込むドライバーとが、前記給送路に直交方向に向けて配置され、前記フォーミングプレートと前記ドライバーとを前記給送路に対して移動させるときに、前記給送路に前記ステープルシートが位置することを検出するための検出素子を有し、この検出素子が前記給送路の上方に且つ前記フォーミングプレートの後方に配置された電動ステープラのステープルシート検出機構において、
前記フォーミングプレートの後側に揺動部材を設け、
この揺動部材の一端が前記フォーミングプレートおよびドライバの下側を通って前記ドライバの前側に位置するとともに前記ステープルシートの先頭のステープルの前面を常時押圧付勢し、該揺動部材の他端が該揺動部材の揺動によって前記検出素子をオンオフさせ、
該揺動部材の揺動支点を、前記フォーミングプレートの後側であって前記給送路側に片寄らせて位置させ、
前記フォーミングプレートと前記ドライバーに、前記揺動部材の揺動を許容する逃げ凹部を設けたことを特徴とする。
【００１６】
【発明の実施の形態】
以下、本発明の電動ステープラのステープルシート検出機構の一実施の形態を図面を参照しつつ説明する。
【００１７】
図２は、一実施の形態にかかる電動ステープラの概略構成を示す。図２において２０は電動ステープラである。この電動ステープラ２０は、コピー機のスタック機構のフレームにボルトにより取り付けられて固定されるアウターケース２１と、アウターケース２１に上下動可能に支持されるインナーケース２２と、インナーケース２２に揺動可能に保持されるマガジン２３と、マガジン２３の内部に装着されるカートリッジケース２４と、カートリッジケース２４に格納されるカートリッジ２５（図１参照）とを備えている。
【００１８】
アウターケース２１は、インナーケース２２を内蔵するために、コの字型の平面形状を有しており、アウターケース２１の側板部には、図３及び図９に示すように、ガイドピン２６の取付穴２７が開口されており、外側に突出する突出片２８Ａ、２８Ｂが形成されている。突出片２８Ａ、２８Ｂはネジ止め穴を備えている。
【００１９】
図４は、インナーケース２２の側面形状を示している。インナーケース２２もアウターケース２１と同様にコの字型の平面形状を有する板体からなり、側板部にガイドピン２６が挿入されるガイド溝２９が形成されている。３０はリンク３１（図１０参照）を揺動させるピン３２を案内する穴、３３はマガジン２３を傾けるとき（図８参照）にピン４２の動きを許容する穴、３５はカートリッジケース２４をマガジン２３の奥部に付勢するバネ３６（図９参照）を配設する穴、３７はバネ３６の一端を掛止された固定軸３８（図７、８参照）を通す穴である。バネ３６に掛止された固定軸３８はカートリッジケース２４の後端部突出部位３４に係合してカートリッジケース２４をマガジン２３の奥部に付勢する。３９は、リンク３１の揺動領域を規制するために内側に突出する突起である。
【００２０】
図５は、マガジン２３の側面形状を示す。マガジン２３はカートリッジケース２４を保持するように矩形状の筒状形態を有する。マガジン２３の前端部近傍には、ガイド溝２９と対応するガイド溝４０が形成されており、ガイド溝４０にガイドピン２６が上下動可能に挿入される。４１はカートリッジケース２４の送り爪操作用の軸４２（図１０、１１参照）を通す穴、４３はピン３２を通す穴、４４はリンク３１の揺動を規制する突起である。
【００２１】
マガジン２３の前壁部４５（図１０、１１参照）には、フォーミングプレート４６の上下動をガイドするガイド溝４７が形成されている。又、マガジン２３の前端部には、フォーミングプレート４６とドライバー４８とを案内する通路４９が形成されている。通路４９の更に前端部側には縦壁部５０が形成され、縦壁部５０には、カートリッジケース２４のカバー５１の突起５２を通す穴５３が形成されている。
【００２２】
図６はカートリッジケース２４の側面形状を示す。カートリッジケース２４は外層ケース２４Ａとベース２４Ｂとで構成される。外層ケース２４Ａはカートリッジ２５の上部を覆い、カートリッジ２５の下部がベース２４Ｂにより支持されるように、底のあいた箱形の形状を有している。
【００２３】
また、図１に示すように、外層ケース２４Ａとベース２４Ｂとの間であってカバー５１側の部分には、ステープルシート５４を通すための通路５５が形成されている。このカートリッジケース２４の通路５５を構成する通路形成部５６の上部には、ステープルシート５４の送り方向前端部に位置するステープルに接触する揺動部材としてのセンサ５７が配設されている。
【００２４】
なお、給送路としての通路５５は、ベース２４Ｂに保持される下部プレート５６と上部プレート８０との間に形成される。５８は下部プレート５６上にあって前後にスライドするプレートであり、プレート５８の前端部左右側縁部にフック部５９（図６参照）が形成され、プレート５８の中央部にステープルシート５４の送り爪６０が保持されている。送り爪６０は左右両側に矩形状の突出部を有し、その突出部が保持用の突起６１の凹部６１Ａに保持されている。送り爪６０はバネ６２によりステープルシート５４の送り方向に付勢され、プレート５８はフック部５９が軸４２に押されてステープルシート５４の送り方向と逆方向に付勢されている。
【００２５】
軸４２は、図１１に示すように、ピン３２がガイドピン２６に対して相対的に上昇するときにリンク３１が揺動することにより、リンク３１に押されてバネ６２を圧縮する方向に移動する。これにより、フック部５９が後退し、プレート５８が後退する。このプレート５８の後退により、送り爪６０が後方のステープルとステープルとが連結される凹部にかみ合う。そして、図１０に示すように、ピン３２がガイドピン２６側に向けて相対的に下降するときに、リンク３１による軸４２の押圧が解除される一方、バネ６２の弾性力によりプレート５８が通路５５の出口側に移動し、送り爪６０がステープルシート５４をステープル１本分前方に送り出す。
【００２６】
センサ５７は、この送り出されるステープルシート５４の先端に位置するステープルに接触して、ステープルシート５４の有無を検出する。即ち、センサ５７の一端部５７Ａはステープルシート５４が送られてくる通路５５の出口側の端部に臨んでおり、センサ５７の他端部５７Ｂは、透過型のインタラプタ６３の間を通過するように延びている。センサ５７の揺動支点５７Ｃはインタラプタ６３側よりも通路５５側に片寄らせた位置に設けられており、センサ５７の揺動支点５７Ｃから一端部５７Ａまでの距離よりも、センサ５７の揺動支点５７Ｃから他端部５７Ｂまでの距離が、長くなるようになっている。
【００２７】
即ち、ステープルシート５４の送り量はステープル１本分程度であるために、センサ５７の一端部５７Ａの揺動時の円弧長は、僅かなものであるが、揺動支点５７Ｃが一端部５７Ａ側に変位しており、揺動支点５７Ｃと一端部５７Ａの長さに対して、揺動支点５７Ｃと他端部５７Ｂの長さが４〜６倍程度の長さをもっている。
【００２８】
このため、ステープルシート５４の送り量がステープル１本分の距離であっても、センサ５７の他端部５７Ｂの揺動時にはステープル４本〜６本分に相当する円弧長を得ることができる。これによって、他端部５７Ｂがインタラプタ６３をオンオフさせることに充分な移動量を確保でき、正確にステープルシート５４の送りを検出できる。
【００２９】
センサ５７の一端部５７Ａは、ステープルシート５４の先端部がフォーミングプレート４６の真下に位置するときに、そのステープルシート５４の先端部に位置するステープルに接触し、センサ５７の他端部５７Ｂはインタラプタ６３を導通させる。センサ５７の一端部５７Ａは、ステープルシート５４の先端部がフォーミングプレート４６の真下まで送られないときに、揺動支点５７Ｃ近傍の突起がマガジン２３の前部壁部２３Ｂに当たって揺動が停止し、センサ５７の他端部５７Ｂがインタラプタ６３を遮光して非導通とさせる。
【００３０】
なお、揺動支点５７Ｃは、センサ５７の左右両側に突出する軸部５７Ｅ（図１３参照）により形成され、この軸部５７Ｅはマガジン２３の左右両側へ基部内面に形成された凹部に保持されている。
【００３１】
また、センサ５７の中間部の突起５７Ｄには、一端がマガジン２３の仕切壁部２３Ａに支持されたバネ６４の他端が取り付けられ、バネ６４はセンサ５７の一端部５７Ａをステープルシート５４の送り方向と反対側に付勢している。
【００３２】
インタラプタ６３は、図１２、図１５に示す基板６５の裏面に取り付けられている。基板６５はホルダー６６に保持されている。基板６５にはインタラプタ６３以外のその他のセンサスイッチ類も取り付けられている。インタラプタ６３及びその他のスイッチ類の出力信号に基づいて、電動ステープラ２０の待機状態・動作状態・エラー状態等をコピー機が判断する。
【００３３】
センサ５７の一端部５７Ａの真上には、前述の通りフォーミングプレート４６とドライバー４８とが配設されている。図１２は、フォーミングプレート４６とドライバー４８との組み合わせ状態を示す。フォーミングプレート４６は、図１３に示すように、下端部中央部にコの字型の成形用の凹部４６Ａが形成され、上端部両側に逆Ｊ字形状の突起４６Ｂが一対形成されている。図１２に示すように、この突起４６Ｂの下側にドライバー４８が組み付けられる。
【００３４】
フォーミングプレート４６の下端部はステープルをアンビル５６Ａと共同してコの字型に成形するものであり、フォーミングプレート４６の凹部４６Ａは、フォーミングプレート４６が最もアンビル５６Ａ側に接近しても、センサ５７の一端部５７Ａが凹部４６Ａ内に位置し得る深さを有している。
【００３５】
ドライバー４８の下端部は、フォーミングプレート４６と同時に下降するときに、コの字型に成形されたステープルをコピー紙の束に貫通させるために、平らに形成されているが、ドライバー４８の下端部中央部には、センサ５７の一端部５７Ａを位置させる逃げ凹部４８Ａが形成されている。ドライバー４８の逃げ凹部４８Ａは、ドライバー４８によりステープルをコピー紙の束に打ち込んで、図示しないクリンチャーにより、コピー紙の裏側に突出するステープルの脚部が折り曲げられるときも、センサ５７の一端部５７Ａが位置できる深さを有している。
【００３６】
フォーミングプレート４６の突起４６Ｂとマガジン２３の前側の水平部２３Ｃとの間には、バネ６８が装着されており、フォーミングプレート４６及びドライバー４８とは、バネ６８によってマガジン２３の水平部２３Ｃから離間する方向に付勢されている。
【００３７】
なお、カートリッジケース２４の内部に格納されたカートリッジ２５は、押付板６９の突起７０、７１により下方に押圧されている。
【００３８】
以上述べたように、この実施の形態の電動ステープラ２０は、真直状のステープルを並列に並べてシート状に接着してなるステープルシート５４を、ステープルに対して直交方向に送る通路５５を有し、この通路５５のステープルシート５４の送り方向のアンビル５６Ａ（図１３参照）に、ステープルをコの字型に成型するフォーミングプレート４６と、コの字型に成型されたステープルを押し出してコピー紙に差し込むためのドライバー４８とが配置され、フォーミングプレート４６とドライバー４８とをステープル５４Ａを横断するように移動させて、通路５５の下方に位置するコピー紙に成型済みステープルを差し込む構成とされている。
【００３９】
そして、通路５５のアンビル５６Ａの上方であってフォーミングプレート４６が成型前に待機する位置に、一端部５７Ａがステープルシート５４の送り方向先端部のステープルに接触し、他端部５７Ｂがインタラプタ６３（検出素子）をオンオフさせるセンサ５７（揺動部材）を設けている。
【００４０】
更に、このセンサ５７の揺動支点５７Ｃを、通路５５のステープルシート５４側に片寄らせて位置するように設け、フォーミングプレート４６とドライバー４８にセンサ５７の一端部の揺動を許容する凹部４６Ａ、４８Ａ（開口部）を設けたことを特徴とする。
【００４１】
このような、電動ステープラ２０のステープルシート検出機構によれば、ステープルシート５４を送る通路５５の近接部位にセンサ５７の揺動支点５７Ｃを設けるので、他端部５７Ｂ側の揺動時の円弧長が大きくなり、インタラプタ６３を明確にオンオフでき、検出精度が向上する。
【００４２】
また、フォーミングプレート４６とドライバー４８にセンサ５７の揺動を許容する凹部４６Ａ、４８Ａを形成しているので、センサ５７がフォーミングプレート４６若しくはドライバー４８と接触して摩耗することが防止され、耐久性が向上する。更に、フォーミングプレート４６とドライバー４８の近傍であって、カートリッジ２５側にセンサ５７を配設するので、小型化が促進される。
【００４３】
【発明の効果】
本発明の電動ステープラのステープルシート検出機構によれば、揺動部材の揺動支点を、ステープルシート当接側であって検出素子から遠い位置に設けるので、他端側の揺動時の回動角度が大きくなり、検出素子を明確にオンオフでき、検出精度が向上する。更に、前記構造により、てこ比を大きくとっても検出機構の小型化が可能となり、同時にステープラの小型化が促進される。
【００４４】
また、フォーミングプレートとドライバーに揺動部材の揺動を許容する開口部を形成しているので、揺動部材がフォーミングプレート若しくはドライバーと接触して摩耗することが防止され、耐久性が向上する。
【図面の簡単な説明】
【図１】本発明の実施の形態にかかる電動ステープラのマガジン及びカートリッジケースの断面構成を示す図。
【図２】図１の電動ステープラの側面図。

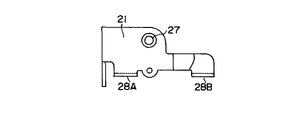

【図３】図１のアウターケースの側面図。
【図４】図１のインナーケースの側面図。
【図５】図１のマガジンの側面図。
【図６】図１のカートリッジケースの側面図。
【図７】インナーケースを傾けてマガジン内にカートリッジケースを挿入する直前の状態を示す斜視図。
【図８】図７のカートリッジケースをマガジン内に装着した状態を示す斜視図。
【図９】図８の傾いた状態のマガジンをインナーケースにあわせて水平にした状態の斜視図。
【図１０】図１のマガジンの上縁部をガイドピンに接近させて、フォーミングプレートとドライバーをステープルシートの通路から離れた待機位置に位置させた状態の電動ステープラの斜視図。
【図１１】図１のマガジンの上縁部をガイドピンから遠ざけて、フォーミングプレートとドライバーをステープルシートの通路に位置させた状態の電動ステープラの斜視図。
【図１２】フォーミングプレートとドライバー及びリンクの組み合わせ状態を示す電動ステープラの斜視図。
【図１３】フォーミングプレートとセンサ及びステープルシートの先端部の位置関係を示す斜視図。
【図１４】図１３のドライバーの斜視図。
【図１５】マガジンの通路上方に配置される基板を取り付けるホルダーの斜視図。
【図１６】従来のカートリッジケースの断面図。

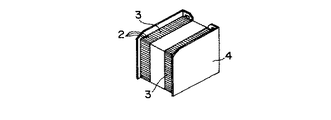

【図１７】従来からのカートリッジの斜視図。
【図１８】従来のカートリッジケースにおいてステープルセンサとステープルの位置関係を示す拡大図。
【符号の説明】
２０ 電動ステープラ
２１ アウターケース
２２ インナーケース
２３ マガジン
２４ カートリッジケース
２５ カートリッジ
４６ フォーミングプレート
４６Ａ 凹部
４８ ドライバー
４８Ａ 凹部
５４ ステープルシート
５５ ステープルシートを送る通路
５６Ａ アンビル（通路の先端部）
５７ センサ
５７Ａ センサの一端部
５７Ｂ センサの他端部
５７Ｃ 揺動支点
６３ インタラプタ
【発明の属する技術分野】
この発明は、電動ステープラのステープル検出機構に関し、更に詳しくは、コピー紙などを綴じ合わせるために、シート状に形成されたステープルシートからステープルを分離してコの字型に成形する際に、成形機構の成形位置にステープルシートが位置しているかどうかを検知するステープル検出機構に関する。
【０００２】
【従来の技術】
従来、コピー機械などのスタッカー等には電動ステープラが配置されているものがある。
【０００３】
図１６は、この電動ステープラ１の概略構成を示したものである。この電動ステープラ１では、真直状の軸片からなるステープル２を多数並列させ、接着剤によりシート状に接着したステープルシート３（図１７参照）が用いられる。ステープルシート３は、図１６に示すように、積層されてカートリッジ４内に格納される。ステープルシート３は、カートリッジ４からローラ５により一枚ずつステープル２の１本分若しくは２本分を送り出せるようになっている。
【０００４】
送り方向の先端部に位置するステープル２は、両端部をコの字型に成形するフォーミングプレート６及び中間部を支持するアンビル７によって、１本ずつコの字型に成型された後、ドライバー８によってコピー紙の束９に差し込まれる。ドライバー８によって、コピー紙９を貫通した脚部はクリンチャー１０によって折り曲げられて綴じ合わせが行われる。
【０００５】
このカートリッジ４は、筒体形状を有する枠状のマガジン１１に取り外し可能に収納されており、マガジン１１は前記スタッカーのシャーシに、一例として固定され、クリンチャー１０が上下動するようになっている。
【０００６】
フォーミングプレート６とドライバー８はマガジン１１のステープルシート３の送り方向先端部上方に配置され、駆動機構によって上下動自在とされており、フォーミングプレート６とドライバー８の駆動機構は、モーター及びカム機構を備えている。駆動機構は、コピー紙９が所定枚数クリンチャー１０の上方の所定位置に送られると、フォーミングプレート６とドライバー８とを下降させ、クリンチャー１０が上方に移動して、マガジン１１との間にコピー紙９を挟み付け、ステープル２により綴じ合わせを行うようになっている。
【０００７】
電動ステープラ１は、ステープルシート２の先端部がドライバの通路に送られているかどうかを検出するために、ステープルシート３の送り方向先端部のステープル３に接触して検出する接触式の図示しないステープルセンサを備えている。
【０００８】
このステープルセンサは、フォーミングプレート６とドライバー８の駆動機構が設置されたドライバー８側であって、カートリッジ４と反対側の位置に配置され、てこ状の揺動運動をするものである。ステープルセンサは、一端をアンビル７側に延ばし、他端をカートリッジ４の反対側に延ばしており、ドライバー８側に揺動するための支点を備えている。
【０００９】
ステープルセンサは、フォーミングプレート６とドライバー８が下降する際の軌跡を横断するように、延びてステープルシート２の先端部に接触するようになっており、フォーミングプレート６とドライバー８が下降してくるときに、これらを避けるため、ステープルセンサの揺動支点を駆動機構の上方に配置している。
【００１０】
【発明が解決しようとする課題】
ところで、従来の電動ステープラでは、先頭のステープルの打ち出しにより、ステープルシート２がステープル１本分給送されたとき、ステープルシート２の先端に押圧付勢されているステープルセンサ１３の当接端も１本分揺動することとなる。
【００１１】
しかしながら、当該ステープルセンサ１３の当接端はステープルセンサ１３の揺動支点から離れているため、その揺動角度が小さい。このため、ステープルセンサ１３の他端は対向している図示しないフォトインタラプタの信号を切り替えるために十分な移動距離とならず、誤信号を出力する可能性があった。
【００１２】
このため、ステープルセンサ１３の支点から他端までの距離を大きくして、当接端と他端とのてこ比を変更させることによって対応する場合、装置全体が大きくなり、コピー機等への装着性も好ましくなかった。
【００１３】
更に、フォーミングプレート６若しくはドライバー８の上下動の度にステープルセンサ１３が接触することによって、ステープルセンサ１３の検出精度のみならずステープルセンサ１３自身の耐久性も低下する等の問題があった。
【００１４】
本発明にかかる電動ステープラのステープル検出機構は、このような課題に鑑みてなされたものであり、ステープルシートの先端部を検出する機構を小型化すると共に、検出精度を高め、耐久性を向上させることを目的とする。
【００１５】
【課題を解決するための手段】
上記課題を解決するため、請求項１の発明は、 カートリッジに格納されて送り出されるステープルシートの給送路の送り方向の先端部上方に、前記ステープルシートのステープルをコの字型に成型するフォーミングプレートと、このフォーミングプレートの前側に位置するとともにコの字型に成型されたステープルをコピー紙に差し込むドライバーとが、前記給送路に直交方向に向けて配置され、前記フォーミングプレートと前記ドライバーとを前記給送路に対して移動させるときに、前記給送路に前記ステープルシートが位置することを検出するための検出素子を有し、この検出素子が前記給送路の上方に且つ前記フォーミングプレートの後方に配置された電動ステープラのステープルシート検出機構において、
前記フォーミングプレートの後側に揺動部材を設け、
この揺動部材の一端が前記フォーミングプレートおよびドライバの下側を通って前記ドライバの前側に位置するとともに前記ステープルシートの先頭のステープルの前面を常時押圧付勢し、該揺動部材の他端が該揺動部材の揺動によって前記検出素子をオンオフさせ、
該揺動部材の揺動支点を、前記フォーミングプレートの後側であって前記給送路側に片寄らせて位置させ、
前記フォーミングプレートと前記ドライバーに、前記揺動部材の揺動を許容する逃げ凹部を設けたことを特徴とする。
【００１６】
【発明の実施の形態】
以下、本発明の電動ステープラのステープルシート検出機構の一実施の形態を図面を参照しつつ説明する。
【００１７】
図２は、一実施の形態にかかる電動ステープラの概略構成を示す。図２において２０は電動ステープラである。この電動ステープラ２０は、コピー機のスタック機構のフレームにボルトにより取り付けられて固定されるアウターケース２１と、アウターケース２１に上下動可能に支持されるインナーケース２２と、インナーケース２２に揺動可能に保持されるマガジン２３と、マガジン２３の内部に装着されるカートリッジケース２４と、カートリッジケース２４に格納されるカートリッジ２５（図１参照）とを備えている。
【００１８】
アウターケース２１は、インナーケース２２を内蔵するために、コの字型の平面形状を有しており、アウターケース２１の側板部には、図３及び図９に示すように、ガイドピン２６の取付穴２７が開口されており、外側に突出する突出片２８Ａ、２８Ｂが形成されている。突出片２８Ａ、２８Ｂはネジ止め穴を備えている。
【００１９】
図４は、インナーケース２２の側面形状を示している。インナーケース２２もアウターケース２１と同様にコの字型の平面形状を有する板体からなり、側板部にガイドピン２６が挿入されるガイド溝２９が形成されている。３０はリンク３１（図１０参照）を揺動させるピン３２を案内する穴、３３はマガジン２３を傾けるとき（図８参照）にピン４２の動きを許容する穴、３５はカートリッジケース２４をマガジン２３の奥部に付勢するバネ３６（図９参照）を配設する穴、３７はバネ３６の一端を掛止された固定軸３８（図７、８参照）を通す穴である。バネ３６に掛止された固定軸３８はカートリッジケース２４の後端部突出部位３４に係合してカートリッジケース２４をマガジン２３の奥部に付勢する。３９は、リンク３１の揺動領域を規制するために内側に突出する突起である。
【００２０】
図５は、マガジン２３の側面形状を示す。マガジン２３はカートリッジケース２４を保持するように矩形状の筒状形態を有する。マガジン２３の前端部近傍には、ガイド溝２９と対応するガイド溝４０が形成されており、ガイド溝４０にガイドピン２６が上下動可能に挿入される。４１はカートリッジケース２４の送り爪操作用の軸４２（図１０、１１参照）を通す穴、４３はピン３２を通す穴、４４はリンク３１の揺動を規制する突起である。
【００２１】
マガジン２３の前壁部４５（図１０、１１参照）には、フォーミングプレート４６の上下動をガイドするガイド溝４７が形成されている。又、マガジン２３の前端部には、フォーミングプレート４６とドライバー４８とを案内する通路４９が形成されている。通路４９の更に前端部側には縦壁部５０が形成され、縦壁部５０には、カートリッジケース２４のカバー５１の突起５２を通す穴５３が形成されている。
【００２２】
図６はカートリッジケース２４の側面形状を示す。カートリッジケース２４は外層ケース２４Ａとベース２４Ｂとで構成される。外層ケース２４Ａはカートリッジ２５の上部を覆い、カートリッジ２５の下部がベース２４Ｂにより支持されるように、底のあいた箱形の形状を有している。
【００２３】
また、図１に示すように、外層ケース２４Ａとベース２４Ｂとの間であってカバー５１側の部分には、ステープルシート５４を通すための通路５５が形成されている。このカートリッジケース２４の通路５５を構成する通路形成部５６の上部には、ステープルシート５４の送り方向前端部に位置するステープルに接触する揺動部材としてのセンサ５７が配設されている。
【００２４】
なお、給送路としての通路５５は、ベース２４Ｂに保持される下部プレート５６と上部プレート８０との間に形成される。５８は下部プレート５６上にあって前後にスライドするプレートであり、プレート５８の前端部左右側縁部にフック部５９（図６参照）が形成され、プレート５８の中央部にステープルシート５４の送り爪６０が保持されている。送り爪６０は左右両側に矩形状の突出部を有し、その突出部が保持用の突起６１の凹部６１Ａに保持されている。送り爪６０はバネ６２によりステープルシート５４の送り方向に付勢され、プレート５８はフック部５９が軸４２に押されてステープルシート５４の送り方向と逆方向に付勢されている。
【００２５】
軸４２は、図１１に示すように、ピン３２がガイドピン２６に対して相対的に上昇するときにリンク３１が揺動することにより、リンク３１に押されてバネ６２を圧縮する方向に移動する。これにより、フック部５９が後退し、プレート５８が後退する。このプレート５８の後退により、送り爪６０が後方のステープルとステープルとが連結される凹部にかみ合う。そして、図１０に示すように、ピン３２がガイドピン２６側に向けて相対的に下降するときに、リンク３１による軸４２の押圧が解除される一方、バネ６２の弾性力によりプレート５８が通路５５の出口側に移動し、送り爪６０がステープルシート５４をステープル１本分前方に送り出す。
【００２６】
センサ５７は、この送り出されるステープルシート５４の先端に位置するステープルに接触して、ステープルシート５４の有無を検出する。即ち、センサ５７の一端部５７Ａはステープルシート５４が送られてくる通路５５の出口側の端部に臨んでおり、センサ５７の他端部５７Ｂは、透過型のインタラプタ６３の間を通過するように延びている。センサ５７の揺動支点５７Ｃはインタラプタ６３側よりも通路５５側に片寄らせた位置に設けられており、センサ５７の揺動支点５７Ｃから一端部５７Ａまでの距離よりも、センサ５７の揺動支点５７Ｃから他端部５７Ｂまでの距離が、長くなるようになっている。
【００２７】
即ち、ステープルシート５４の送り量はステープル１本分程度であるために、センサ５７の一端部５７Ａの揺動時の円弧長は、僅かなものであるが、揺動支点５７Ｃが一端部５７Ａ側に変位しており、揺動支点５７Ｃと一端部５７Ａの長さに対して、揺動支点５７Ｃと他端部５７Ｂの長さが４〜６倍程度の長さをもっている。
【００２８】
このため、ステープルシート５４の送り量がステープル１本分の距離であっても、センサ５７の他端部５７Ｂの揺動時にはステープル４本〜６本分に相当する円弧長を得ることができる。これによって、他端部５７Ｂがインタラプタ６３をオンオフさせることに充分な移動量を確保でき、正確にステープルシート５４の送りを検出できる。
【００２９】
センサ５７の一端部５７Ａは、ステープルシート５４の先端部がフォーミングプレート４６の真下に位置するときに、そのステープルシート５４の先端部に位置するステープルに接触し、センサ５７の他端部５７Ｂはインタラプタ６３を導通させる。センサ５７の一端部５７Ａは、ステープルシート５４の先端部がフォーミングプレート４６の真下まで送られないときに、揺動支点５７Ｃ近傍の突起がマガジン２３の前部壁部２３Ｂに当たって揺動が停止し、センサ５７の他端部５７Ｂがインタラプタ６３を遮光して非導通とさせる。
【００３０】
なお、揺動支点５７Ｃは、センサ５７の左右両側に突出する軸部５７Ｅ（図１３参照）により形成され、この軸部５７Ｅはマガジン２３の左右両側へ基部内面に形成された凹部に保持されている。
【００３１】
また、センサ５７の中間部の突起５７Ｄには、一端がマガジン２３の仕切壁部２３Ａに支持されたバネ６４の他端が取り付けられ、バネ６４はセンサ５７の一端部５７Ａをステープルシート５４の送り方向と反対側に付勢している。
【００３２】
インタラプタ６３は、図１２、図１５に示す基板６５の裏面に取り付けられている。基板６５はホルダー６６に保持されている。基板６５にはインタラプタ６３以外のその他のセンサスイッチ類も取り付けられている。インタラプタ６３及びその他のスイッチ類の出力信号に基づいて、電動ステープラ２０の待機状態・動作状態・エラー状態等をコピー機が判断する。
【００３３】
センサ５７の一端部５７Ａの真上には、前述の通りフォーミングプレート４６とドライバー４８とが配設されている。図１２は、フォーミングプレート４６とドライバー４８との組み合わせ状態を示す。フォーミングプレート４６は、図１３に示すように、下端部中央部にコの字型の成形用の凹部４６Ａが形成され、上端部両側に逆Ｊ字形状の突起４６Ｂが一対形成されている。図１２に示すように、この突起４６Ｂの下側にドライバー４８が組み付けられる。
【００３４】
フォーミングプレート４６の下端部はステープルをアンビル５６Ａと共同してコの字型に成形するものであり、フォーミングプレート４６の凹部４６Ａは、フォーミングプレート４６が最もアンビル５６Ａ側に接近しても、センサ５７の一端部５７Ａが凹部４６Ａ内に位置し得る深さを有している。
【００３５】
ドライバー４８の下端部は、フォーミングプレート４６と同時に下降するときに、コの字型に成形されたステープルをコピー紙の束に貫通させるために、平らに形成されているが、ドライバー４８の下端部中央部には、センサ５７の一端部５７Ａを位置させる逃げ凹部４８Ａが形成されている。ドライバー４８の逃げ凹部４８Ａは、ドライバー４８によりステープルをコピー紙の束に打ち込んで、図示しないクリンチャーにより、コピー紙の裏側に突出するステープルの脚部が折り曲げられるときも、センサ５７の一端部５７Ａが位置できる深さを有している。
【００３６】
フォーミングプレート４６の突起４６Ｂとマガジン２３の前側の水平部２３Ｃとの間には、バネ６８が装着されており、フォーミングプレート４６及びドライバー４８とは、バネ６８によってマガジン２３の水平部２３Ｃから離間する方向に付勢されている。
【００３７】
なお、カートリッジケース２４の内部に格納されたカートリッジ２５は、押付板６９の突起７０、７１により下方に押圧されている。
【００３８】
以上述べたように、この実施の形態の電動ステープラ２０は、真直状のステープルを並列に並べてシート状に接着してなるステープルシート５４を、ステープルに対して直交方向に送る通路５５を有し、この通路５５のステープルシート５４の送り方向のアンビル５６Ａ（図１３参照）に、ステープルをコの字型に成型するフォーミングプレート４６と、コの字型に成型されたステープルを押し出してコピー紙に差し込むためのドライバー４８とが配置され、フォーミングプレート４６とドライバー４８とをステープル５４Ａを横断するように移動させて、通路５５の下方に位置するコピー紙に成型済みステープルを差し込む構成とされている。
【００３９】
そして、通路５５のアンビル５６Ａの上方であってフォーミングプレート４６が成型前に待機する位置に、一端部５７Ａがステープルシート５４の送り方向先端部のステープルに接触し、他端部５７Ｂがインタラプタ６３（検出素子）をオンオフさせるセンサ５７（揺動部材）を設けている。
【００４０】
更に、このセンサ５７の揺動支点５７Ｃを、通路５５のステープルシート５４側に片寄らせて位置するように設け、フォーミングプレート４６とドライバー４８にセンサ５７の一端部の揺動を許容する凹部４６Ａ、４８Ａ（開口部）を設けたことを特徴とする。
【００４１】
このような、電動ステープラ２０のステープルシート検出機構によれば、ステープルシート５４を送る通路５５の近接部位にセンサ５７の揺動支点５７Ｃを設けるので、他端部５７Ｂ側の揺動時の円弧長が大きくなり、インタラプタ６３を明確にオンオフでき、検出精度が向上する。
【００４２】
また、フォーミングプレート４６とドライバー４８にセンサ５７の揺動を許容する凹部４６Ａ、４８Ａを形成しているので、センサ５７がフォーミングプレート４６若しくはドライバー４８と接触して摩耗することが防止され、耐久性が向上する。更に、フォーミングプレート４６とドライバー４８の近傍であって、カートリッジ２５側にセンサ５７を配設するので、小型化が促進される。
【００４３】
【発明の効果】
本発明の電動ステープラのステープルシート検出機構によれば、揺動部材の揺動支点を、ステープルシート当接側であって検出素子から遠い位置に設けるので、他端側の揺動時の回動角度が大きくなり、検出素子を明確にオンオフでき、検出精度が向上する。更に、前記構造により、てこ比を大きくとっても検出機構の小型化が可能となり、同時にステープラの小型化が促進される。
【００４４】
また、フォーミングプレートとドライバーに揺動部材の揺動を許容する開口部を形成しているので、揺動部材がフォーミングプレート若しくはドライバーと接触して摩耗することが防止され、耐久性が向上する。
【図面の簡単な説明】
【図１】本発明の実施の形態にかかる電動ステープラのマガジン及びカートリッジケースの断面構成を示す図。
【図２】図１の電動ステープラの側面図。
【図３】図１のアウターケースの側面図。
【図４】図１のインナーケースの側面図。
【図５】図１のマガジンの側面図。
【図６】図１のカートリッジケースの側面図。
【図７】インナーケースを傾けてマガジン内にカートリッジケースを挿入する直前の状態を示す斜視図。
【図８】図７のカートリッジケースをマガジン内に装着した状態を示す斜視図。
【図９】図８の傾いた状態のマガジンをインナーケースにあわせて水平にした状態の斜視図。
【図１０】図１のマガジンの上縁部をガイドピンに接近させて、フォーミングプレートとドライバーをステープルシートの通路から離れた待機位置に位置させた状態の電動ステープラの斜視図。
【図１１】図１のマガジンの上縁部をガイドピンから遠ざけて、フォーミングプレートとドライバーをステープルシートの通路に位置させた状態の電動ステープラの斜視図。
【図１２】フォーミングプレートとドライバー及びリンクの組み合わせ状態を示す電動ステープラの斜視図。
【図１３】フォーミングプレートとセンサ及びステープルシートの先端部の位置関係を示す斜視図。
【図１４】図１３のドライバーの斜視図。
【図１５】マガジンの通路上方に配置される基板を取り付けるホルダーの斜視図。
【図１６】従来のカートリッジケースの断面図。
【図１７】従来からのカートリッジの斜視図。
【図１８】従来のカートリッジケースにおいてステープルセンサとステープルの位置関係を示す拡大図。
【符号の説明】
２０ 電動ステープラ
２１ アウターケース
２２ インナーケース
２３ マガジン
２４ カートリッジケース
２５ カートリッジ
４６ フォーミングプレート
４６Ａ 凹部
４８ ドライバー
４８Ａ 凹部
５４ ステープルシート
５５ ステープルシートを送る通路
５６Ａ アンビル（通路の先端部）
５７ センサ
５７Ａ センサの一端部
５７Ｂ センサの他端部
５７Ｃ 揺動支点
６３ インタラプタ
Claims (1)
- カートリッジに格納されて送り出されるステープルシートの給送路の送り方向の先端部上方に、前記ステープルシートのステープルをコの字型に成型するフォーミングプレートと、このフォーミングプレートの前側に位置するとともにコの字型に成型されたステープルをコピー紙に差し込むドライバーとが、前記給送路に直交方向に向けて配置され、前記フォーミングプレートと前記ドライバーとを前記給送路に対して移動させるときに、前記給送路に前記ステープルシートが位置することを検出するための検出素子を有し、この検出素子が前記給送路の上方に且つ前記フォーミングプレートの後方に配置された電動ステープラのステープルシート検出機構において、
前記フォーミングプレートの後側に揺動部材を設け、
この揺動部材の一端が前記フォーミングプレートおよびドライバの下側を通って前記ドライバの前側に位置するとともに前記ステープルシートの先頭のステープルの前面を常時押圧付勢し、該揺動部材の他端が該揺動部材の揺動によって前記検出素子をオンオフさせ、
該揺動部材の揺動支点を、前記フォーミングプレートの後側であって前記給送路側に片寄らせて位置させ、
前記フォーミングプレートと前記ドライバーに、前記揺動部材の揺動を許容する逃げ凹部を設けたことを特徴とする電動ステープラのステープル検出機構。
Priority Applications (8)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2001273328A JP4857504B2 (ja) | 2001-09-10 | 2001-09-10 | 電動ステープラのステープル検出機構 |
| KR10-2004-7003412A KR100538364B1 (ko) | 2001-09-10 | 2002-09-10 | 전동 스테플러의 스테플 검출기구 |
| US10/488,986 US7048165B2 (en) | 2001-09-10 | 2002-09-10 | Staple detecting mechanism of electric stapler |
| TW091120575A TWI223619B (en) | 2001-09-10 | 2002-09-10 | Staple detecting mechanism of electric stapler |
| CNB028175956A CN100372664C (zh) | 2001-09-10 | 2002-09-10 | 电动订书机的订书钉片检测机构 |
| DE60231518T DE60231518D1 (de) | 2001-09-10 | 2002-09-10 | Klammererfassungsmechanismus für elektrische heftvorrichtung |
| EP02767928A EP1426155B1 (en) | 2001-09-10 | 2002-09-10 | Staple detection mechanism of electric stapler |
| PCT/JP2002/009209 WO2003022538A1 (fr) | 2001-09-10 | 2002-09-10 | Mecanisme de detection d'agrafes d'agrafeuse electrique |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2001273328A JP4857504B2 (ja) | 2001-09-10 | 2001-09-10 | 電動ステープラのステープル検出機構 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2003080503A JP2003080503A (ja) | 2003-03-19 |
| JP4857504B2 true JP4857504B2 (ja) | 2012-01-18 |
Family
ID=19098559
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2001273328A Expired - Lifetime JP4857504B2 (ja) | 2001-09-10 | 2001-09-10 | 電動ステープラのステープル検出機構 |
Country Status (8)
| Country | Link |
|---|---|
| US (1) | US7048165B2 (ja) |
| EP (1) | EP1426155B1 (ja) |
| JP (1) | JP4857504B2 (ja) |
| KR (1) | KR100538364B1 (ja) |
| CN (1) | CN100372664C (ja) |
| DE (1) | DE60231518D1 (ja) |
| TW (1) | TWI223619B (ja) |
| WO (1) | WO2003022538A1 (ja) |
Families Citing this family (368)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2003025248A (ja) * | 2001-07-10 | 2003-01-29 | Max Co Ltd | シートステープルの送り機構 |
| EP1550531B1 (en) * | 2002-10-09 | 2018-04-25 | Max Co., Ltd. | Staple case |
| KR101011312B1 (ko) * | 2003-02-07 | 2011-02-07 | 막스 가부시키가이샤 | 스테이플용 리필 |
| KR101044218B1 (ko) * | 2003-02-14 | 2011-06-29 | 막스 가부시키가이샤 | 스테이플러 |
| US20070084897A1 (en) | 2003-05-20 | 2007-04-19 | Shelton Frederick E Iv | Articulating surgical stapling instrument incorporating a two-piece e-beam firing mechanism |
| US9060770B2 (en) | 2003-05-20 | 2015-06-23 | Ethicon Endo-Surgery, Inc. | Robotically-driven surgical instrument with E-beam driver |
| US8215531B2 (en) | 2004-07-28 | 2012-07-10 | Ethicon Endo-Surgery, Inc. | Surgical stapling instrument having a medical substance dispenser |
| US11896225B2 (en) | 2004-07-28 | 2024-02-13 | Cilag Gmbh International | Staple cartridge comprising a pan |
| US10159482B2 (en) | 2005-08-31 | 2018-12-25 | Ethicon Llc | Fastener cartridge assembly comprising a fixed anvil and different staple heights |
| US7669746B2 (en) | 2005-08-31 | 2010-03-02 | Ethicon Endo-Surgery, Inc. | Staple cartridges for forming staples having differing formed staple heights |
| US11246590B2 (en) | 2005-08-31 | 2022-02-15 | Cilag Gmbh International | Staple cartridge including staple drivers having different unfired heights |
| US7934630B2 (en) | 2005-08-31 | 2011-05-03 | Ethicon Endo-Surgery, Inc. | Staple cartridges for forming staples having differing formed staple heights |
| US11484312B2 (en) | 2005-08-31 | 2022-11-01 | Cilag Gmbh International | Staple cartridge comprising a staple driver arrangement |
| US9237891B2 (en) | 2005-08-31 | 2016-01-19 | Ethicon Endo-Surgery, Inc. | Robotically-controlled surgical stapling devices that produce formed staples having different lengths |
| US20070106317A1 (en) | 2005-11-09 | 2007-05-10 | Shelton Frederick E Iv | Hydraulically and electrically actuated articulation joints for surgical instruments |
| US8708213B2 (en) | 2006-01-31 | 2014-04-29 | Ethicon Endo-Surgery, Inc. | Surgical instrument having a feedback system |
| US11793518B2 (en) | 2006-01-31 | 2023-10-24 | Cilag Gmbh International | Powered surgical instruments with firing system lockout arrangements |
| US20120292367A1 (en) | 2006-01-31 | 2012-11-22 | Ethicon Endo-Surgery, Inc. | Robotically-controlled end effector |
| US7845537B2 (en) | 2006-01-31 | 2010-12-07 | Ethicon Endo-Surgery, Inc. | Surgical instrument having recording capabilities |
| US11278279B2 (en) | 2006-01-31 | 2022-03-22 | Cilag Gmbh International | Surgical instrument assembly |
| US11224427B2 (en) | 2006-01-31 | 2022-01-18 | Cilag Gmbh International | Surgical stapling system including a console and retraction assembly |
| US20110024477A1 (en) | 2009-02-06 | 2011-02-03 | Hall Steven G | Driven Surgical Stapler Improvements |
| US20110290856A1 (en) | 2006-01-31 | 2011-12-01 | Ethicon Endo-Surgery, Inc. | Robotically-controlled surgical instrument with force-feedback capabilities |
| US8186555B2 (en) | 2006-01-31 | 2012-05-29 | Ethicon Endo-Surgery, Inc. | Motor-driven surgical cutting and fastening instrument with mechanical closure system |
| US8820603B2 (en) | 2006-01-31 | 2014-09-02 | Ethicon Endo-Surgery, Inc. | Accessing data stored in a memory of a surgical instrument |
| US7753904B2 (en) | 2006-01-31 | 2010-07-13 | Ethicon Endo-Surgery, Inc. | Endoscopic surgical instrument with a handle that can articulate with respect to the shaft |
| US8992422B2 (en) | 2006-03-23 | 2015-03-31 | Ethicon Endo-Surgery, Inc. | Robotically-controlled endoscopic accessory channel |
| JP5013933B2 (ja) * | 2006-04-18 | 2012-08-29 | ホリゾン・インターナショナル株式会社 | 針金綴機 |
| US8322455B2 (en) | 2006-06-27 | 2012-12-04 | Ethicon Endo-Surgery, Inc. | Manually driven surgical cutting and fastening instrument |
| US10568652B2 (en) | 2006-09-29 | 2020-02-25 | Ethicon Llc | Surgical staples having attached drivers of different heights and stapling instruments for deploying the same |
| US11291441B2 (en) | 2007-01-10 | 2022-04-05 | Cilag Gmbh International | Surgical instrument with wireless communication between control unit and remote sensor |
| US8652120B2 (en) | 2007-01-10 | 2014-02-18 | Ethicon Endo-Surgery, Inc. | Surgical instrument with wireless communication between control unit and sensor transponders |
| US8684253B2 (en) | 2007-01-10 | 2014-04-01 | Ethicon Endo-Surgery, Inc. | Surgical instrument with wireless communication between a control unit of a robotic system and remote sensor |
| US11039836B2 (en) | 2007-01-11 | 2021-06-22 | Cilag Gmbh International | Staple cartridge for use with a surgical stapling instrument |
| US20080169332A1 (en) | 2007-01-11 | 2008-07-17 | Shelton Frederick E | Surgical stapling device with a curved cutting member |
| US8727197B2 (en) | 2007-03-15 | 2014-05-20 | Ethicon Endo-Surgery, Inc. | Staple cartridge cavity configuration with cooperative surgical staple |
| US8931682B2 (en) | 2007-06-04 | 2015-01-13 | Ethicon Endo-Surgery, Inc. | Robotically-controlled shaft based rotary drive systems for surgical instruments |
| US11672531B2 (en) | 2007-06-04 | 2023-06-13 | Cilag Gmbh International | Rotary drive systems for surgical instruments |
| US7753245B2 (en) | 2007-06-22 | 2010-07-13 | Ethicon Endo-Surgery, Inc. | Surgical stapling instruments |
| US11849941B2 (en) | 2007-06-29 | 2023-12-26 | Cilag Gmbh International | Staple cartridge having staple cavities extending at a transverse angle relative to a longitudinal cartridge axis |
| US7819298B2 (en) | 2008-02-14 | 2010-10-26 | Ethicon Endo-Surgery, Inc. | Surgical stapling apparatus with control features operable with one hand |
| US8636736B2 (en) | 2008-02-14 | 2014-01-28 | Ethicon Endo-Surgery, Inc. | Motorized surgical cutting and fastening instrument |
| US8573465B2 (en) | 2008-02-14 | 2013-11-05 | Ethicon Endo-Surgery, Inc. | Robotically-controlled surgical end effector system with rotary actuated closure systems |
| US7866527B2 (en) | 2008-02-14 | 2011-01-11 | Ethicon Endo-Surgery, Inc. | Surgical stapling apparatus with interlockable firing system |
| US9179912B2 (en) | 2008-02-14 | 2015-11-10 | Ethicon Endo-Surgery, Inc. | Robotically-controlled motorized surgical cutting and fastening instrument |
| BRPI0901282A2 (pt) | 2008-02-14 | 2009-11-17 | Ethicon Endo Surgery Inc | instrumento cirúrgico de corte e fixação dotado de eletrodos de rf |
| US8758391B2 (en) | 2008-02-14 | 2014-06-24 | Ethicon Endo-Surgery, Inc. | Interchangeable tools for surgical instruments |
| US9585657B2 (en) | 2008-02-15 | 2017-03-07 | Ethicon Endo-Surgery, Llc | Actuator for releasing a layer of material from a surgical end effector |
| US9386983B2 (en) | 2008-09-23 | 2016-07-12 | Ethicon Endo-Surgery, Llc | Robotically-controlled motorized surgical instrument |
| US11648005B2 (en) | 2008-09-23 | 2023-05-16 | Cilag Gmbh International | Robotically-controlled motorized surgical instrument with an end effector |
| US8210411B2 (en) | 2008-09-23 | 2012-07-03 | Ethicon Endo-Surgery, Inc. | Motor-driven surgical cutting instrument |
| US9005230B2 (en) | 2008-09-23 | 2015-04-14 | Ethicon Endo-Surgery, Inc. | Motorized surgical instrument |
| US8608045B2 (en) | 2008-10-10 | 2013-12-17 | Ethicon Endo-Sugery, Inc. | Powered surgical cutting and stapling apparatus with manually retractable firing system |
| US8517239B2 (en) | 2009-02-05 | 2013-08-27 | Ethicon Endo-Surgery, Inc. | Surgical stapling instrument comprising a magnetic element driver |
| BRPI1008667A2 (pt) | 2009-02-06 | 2016-03-08 | Ethicom Endo Surgery Inc | aperfeiçoamento do grampeador cirúrgico acionado |
| EP2255935B1 (en) * | 2009-05-28 | 2012-06-20 | Max Co., Ltd. | Electric stapler |
| US8220688B2 (en) | 2009-12-24 | 2012-07-17 | Ethicon Endo-Surgery, Inc. | Motor-driven surgical cutting instrument with electric actuator directional control assembly |
| US8851354B2 (en) | 2009-12-24 | 2014-10-07 | Ethicon Endo-Surgery, Inc. | Surgical cutting instrument that analyzes tissue thickness |
| US8783543B2 (en) | 2010-07-30 | 2014-07-22 | Ethicon Endo-Surgery, Inc. | Tissue acquisition arrangements and methods for surgical stapling devices |
| US9629814B2 (en) | 2010-09-30 | 2017-04-25 | Ethicon Endo-Surgery, Llc | Tissue thickness compensator configured to redistribute compressive forces |
| US9211120B2 (en) | 2011-04-29 | 2015-12-15 | Ethicon Endo-Surgery, Inc. | Tissue thickness compensator comprising a plurality of medicaments |
| US11849952B2 (en) | 2010-09-30 | 2023-12-26 | Cilag Gmbh International | Staple cartridge comprising staples positioned within a compressible portion thereof |
| US11812965B2 (en) | 2010-09-30 | 2023-11-14 | Cilag Gmbh International | Layer of material for a surgical end effector |
| US9272406B2 (en) | 2010-09-30 | 2016-03-01 | Ethicon Endo-Surgery, Llc | Fastener cartridge comprising a cutting member for releasing a tissue thickness compensator |
| US8657176B2 (en) | 2010-09-30 | 2014-02-25 | Ethicon Endo-Surgery, Inc. | Tissue thickness compensator for a surgical stapler |
| US10945731B2 (en) | 2010-09-30 | 2021-03-16 | Ethicon Llc | Tissue thickness compensator comprising controlled release and expansion |
| US9320523B2 (en) | 2012-03-28 | 2016-04-26 | Ethicon Endo-Surgery, Llc | Tissue thickness compensator comprising tissue ingrowth features |
| US11298125B2 (en) | 2010-09-30 | 2022-04-12 | Cilag Gmbh International | Tissue stapler having a thickness compensator |
| US8695866B2 (en) | 2010-10-01 | 2014-04-15 | Ethicon Endo-Surgery, Inc. | Surgical instrument having a power control circuit |
| CA2834649C (en) | 2011-04-29 | 2021-02-16 | Ethicon Endo-Surgery, Inc. | Staple cartridge comprising staples positioned within a compressible portion thereof |
| US11207064B2 (en) | 2011-05-27 | 2021-12-28 | Cilag Gmbh International | Automated end effector component reloading system for use with a robotic system |
| US9072535B2 (en) | 2011-05-27 | 2015-07-07 | Ethicon Endo-Surgery, Inc. | Surgical stapling instruments with rotatable staple deployment arrangements |
| US9220502B2 (en) | 2011-12-28 | 2015-12-29 | Covidien Lp | Staple formation recognition for a surgical device |
| US9044230B2 (en) | 2012-02-13 | 2015-06-02 | Ethicon Endo-Surgery, Inc. | Surgical cutting and fastening instrument with apparatus for determining cartridge and firing motion status |
| BR112014024194B1 (pt) | 2012-03-28 | 2022-03-03 | Ethicon Endo-Surgery, Inc | Conjunto de cartucho de grampos para um grampeador cirúrgico |
| BR112014024102B1 (pt) | 2012-03-28 | 2022-03-03 | Ethicon Endo-Surgery, Inc | Conjunto de cartucho de prendedores para um instrumento cirúrgico, e conjunto de atuador de extremidade para um instrumento cirúrgico |
| MX350846B (es) | 2012-03-28 | 2017-09-22 | Ethicon Endo Surgery Inc | Compensador de grosor de tejido que comprende cápsulas que definen un ambiente de baja presión. |
| US9101358B2 (en) | 2012-06-15 | 2015-08-11 | Ethicon Endo-Surgery, Inc. | Articulatable surgical instrument comprising a firing drive |
| BR112014032776B1 (pt) | 2012-06-28 | 2021-09-08 | Ethicon Endo-Surgery, Inc | Sistema de instrumento cirúrgico e kit cirúrgico para uso com um sistema de instrumento cirúrgico |
| CN104487005B (zh) | 2012-06-28 | 2017-09-08 | 伊西康内外科公司 | 空夹仓闭锁件 |
| US11197671B2 (en) | 2012-06-28 | 2021-12-14 | Cilag Gmbh International | Stapling assembly comprising a lockout |
| US20140001231A1 (en) | 2012-06-28 | 2014-01-02 | Ethicon Endo-Surgery, Inc. | Firing system lockout arrangements for surgical instruments |
| US9226751B2 (en) | 2012-06-28 | 2016-01-05 | Ethicon Endo-Surgery, Inc. | Surgical instrument system including replaceable end effectors |
| US9649111B2 (en) | 2012-06-28 | 2017-05-16 | Ethicon Endo-Surgery, Llc | Replaceable clip cartridge for a clip applier |
| US9289256B2 (en) | 2012-06-28 | 2016-03-22 | Ethicon Endo-Surgery, Llc | Surgical end effectors having angled tissue-contacting surfaces |
| MX364729B (es) | 2013-03-01 | 2019-05-06 | Ethicon Endo Surgery Inc | Instrumento quirúrgico con una parada suave. |
| BR112015021098B1 (pt) | 2013-03-01 | 2022-02-15 | Ethicon Endo-Surgery, Inc | Cobertura para uma junta de articulação e instrumento cirúrgico |
| US9629629B2 (en) | 2013-03-14 | 2017-04-25 | Ethicon Endo-Surgey, LLC | Control systems for surgical instruments |
| US9883860B2 (en) | 2013-03-14 | 2018-02-06 | Ethicon Llc | Interchangeable shaft assemblies for use with a surgical instrument |
| BR112015026109B1 (pt) | 2013-04-16 | 2022-02-22 | Ethicon Endo-Surgery, Inc | Instrumento cirúrgico |
| US10405857B2 (en) | 2013-04-16 | 2019-09-10 | Ethicon Llc | Powered linear surgical stapler |
| US9510828B2 (en) | 2013-08-23 | 2016-12-06 | Ethicon Endo-Surgery, Llc | Conductor arrangements for electrically powered surgical instruments with rotatable end effectors |
| CN106028966B (zh) | 2013-08-23 | 2018-06-22 | 伊西康内外科有限责任公司 | 用于动力外科器械的击发构件回缩装置 |
| US9962161B2 (en) | 2014-02-12 | 2018-05-08 | Ethicon Llc | Deliverable surgical instrument |
| BR112016021943B1 (pt) | 2014-03-26 | 2022-06-14 | Ethicon Endo-Surgery, Llc | Instrumento cirúrgico para uso por um operador em um procedimento cirúrgico |
| US10013049B2 (en) | 2014-03-26 | 2018-07-03 | Ethicon Llc | Power management through sleep options of segmented circuit and wake up control |
| US20150272557A1 (en) | 2014-03-26 | 2015-10-01 | Ethicon Endo-Surgery, Inc. | Modular surgical instrument system |
| JP6532889B2 (ja) | 2014-04-16 | 2019-06-19 | エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ | 締結具カートリッジ組立体及びステープル保持具カバー配置構成 |
| BR112016023698B1 (pt) | 2014-04-16 | 2022-07-26 | Ethicon Endo-Surgery, Llc | Cartucho de prendedores para uso com um instrumento cirúrgico |
| US20150297223A1 (en) | 2014-04-16 | 2015-10-22 | Ethicon Endo-Surgery, Inc. | Fastener cartridges including extensions having different configurations |
| US9833241B2 (en) | 2014-04-16 | 2017-12-05 | Ethicon Llc | Surgical fastener cartridges with driver stabilizing arrangements |
| CN106456158B (zh) | 2014-04-16 | 2019-02-05 | 伊西康内外科有限责任公司 | 包括非一致紧固件的紧固件仓 |
| US9737301B2 (en) | 2014-09-05 | 2017-08-22 | Ethicon Llc | Monitoring device degradation based on component evaluation |
| US11311294B2 (en) | 2014-09-05 | 2022-04-26 | Cilag Gmbh International | Powered medical device including measurement of closure state of jaws |
| BR112017004361B1 (pt) | 2014-09-05 | 2023-04-11 | Ethicon Llc | Sistema eletrônico para um instrumento cirúrgico |
| US10105142B2 (en) | 2014-09-18 | 2018-10-23 | Ethicon Llc | Surgical stapler with plurality of cutting elements |
| JP6648119B2 (ja) | 2014-09-26 | 2020-02-14 | エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ | 外科ステープル留めバットレス及び付属物材料 |
| US11523821B2 (en) | 2014-09-26 | 2022-12-13 | Cilag Gmbh International | Method for creating a flexible staple line |
| US10076325B2 (en) | 2014-10-13 | 2018-09-18 | Ethicon Llc | Surgical stapling apparatus comprising a tissue stop |
| US9924944B2 (en) | 2014-10-16 | 2018-03-27 | Ethicon Llc | Staple cartridge comprising an adjunct material |
| US10517594B2 (en) | 2014-10-29 | 2019-12-31 | Ethicon Llc | Cartridge assemblies for surgical staplers |
| US11141153B2 (en) | 2014-10-29 | 2021-10-12 | Cilag Gmbh International | Staple cartridges comprising driver arrangements |
| US9844376B2 (en) | 2014-11-06 | 2017-12-19 | Ethicon Llc | Staple cartridge comprising a releasable adjunct material |
| US10736636B2 (en) | 2014-12-10 | 2020-08-11 | Ethicon Llc | Articulatable surgical instrument system |
| MX2017008108A (es) | 2014-12-18 | 2018-03-06 | Ethicon Llc | Instrumento quirurgico con un yunque que puede moverse de manera selectiva sobre un eje discreto no movil con relacion a un cartucho de grapas. |
| US9844374B2 (en) | 2014-12-18 | 2017-12-19 | Ethicon Llc | Surgical instrument systems comprising an articulatable end effector and means for adjusting the firing stroke of a firing member |
| US10085748B2 (en) | 2014-12-18 | 2018-10-02 | Ethicon Llc | Locking arrangements for detachable shaft assemblies with articulatable surgical end effectors |
| US9844375B2 (en) | 2014-12-18 | 2017-12-19 | Ethicon Llc | Drive arrangements for articulatable surgical instruments |
| US9943309B2 (en) | 2014-12-18 | 2018-04-17 | Ethicon Llc | Surgical instruments with articulatable end effectors and movable firing beam support arrangements |
| US9987000B2 (en) | 2014-12-18 | 2018-06-05 | Ethicon Llc | Surgical instrument assembly comprising a flexible articulation system |
| US11154301B2 (en) | 2015-02-27 | 2021-10-26 | Cilag Gmbh International | Modular stapling assembly |
| US10052044B2 (en) | 2015-03-06 | 2018-08-21 | Ethicon Llc | Time dependent evaluation of sensor data to determine stability, creep, and viscoelastic elements of measures |
| JP2020121162A (ja) | 2015-03-06 | 2020-08-13 | エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ | 測定の安定性要素、クリープ要素、及び粘弾性要素を決定するためのセンサデータの時間依存性評価 |
| US10441279B2 (en) | 2015-03-06 | 2019-10-15 | Ethicon Llc | Multiple level thresholds to modify operation of powered surgical instruments |
| US9993248B2 (en) | 2015-03-06 | 2018-06-12 | Ethicon Endo-Surgery, Llc | Smart sensors with local signal processing |
| US10617412B2 (en) | 2015-03-06 | 2020-04-14 | Ethicon Llc | System for detecting the mis-insertion of a staple cartridge into a surgical stapler |
| US9901342B2 (en) | 2015-03-06 | 2018-02-27 | Ethicon Endo-Surgery, Llc | Signal and power communication system positioned on a rotatable shaft |
| US10245033B2 (en) | 2015-03-06 | 2019-04-02 | Ethicon Llc | Surgical instrument comprising a lockable battery housing |
| US10687806B2 (en) | 2015-03-06 | 2020-06-23 | Ethicon Llc | Adaptive tissue compression techniques to adjust closure rates for multiple tissue types |
| US10390825B2 (en) | 2015-03-31 | 2019-08-27 | Ethicon Llc | Surgical instrument with progressive rotary drive systems |
| US11058425B2 (en) | 2015-08-17 | 2021-07-13 | Ethicon Llc | Implantable layers for a surgical instrument |
| US10238386B2 (en) | 2015-09-23 | 2019-03-26 | Ethicon Llc | Surgical stapler having motor control based on an electrical parameter related to a motor current |
| US10105139B2 (en) | 2015-09-23 | 2018-10-23 | Ethicon Llc | Surgical stapler having downstream current-based motor control |
| US10299878B2 (en) | 2015-09-25 | 2019-05-28 | Ethicon Llc | Implantable adjunct systems for determining adjunct skew |
| US10980539B2 (en) | 2015-09-30 | 2021-04-20 | Ethicon Llc | Implantable adjunct comprising bonded layers |
| US11690623B2 (en) | 2015-09-30 | 2023-07-04 | Cilag Gmbh International | Method for applying an implantable layer to a fastener cartridge |
| US10271849B2 (en) | 2015-09-30 | 2019-04-30 | Ethicon Llc | Woven constructs with interlocked standing fibers |
| US11890015B2 (en) | 2015-09-30 | 2024-02-06 | Cilag Gmbh International | Compressible adjunct with crossing spacer fibers |
| US10265068B2 (en) | 2015-12-30 | 2019-04-23 | Ethicon Llc | Surgical instruments with separable motors and motor control circuits |
| US10368865B2 (en) | 2015-12-30 | 2019-08-06 | Ethicon Llc | Mechanisms for compensating for drivetrain failure in powered surgical instruments |
| US10292704B2 (en) | 2015-12-30 | 2019-05-21 | Ethicon Llc | Mechanisms for compensating for battery pack failure in powered surgical instruments |
| US11213293B2 (en) | 2016-02-09 | 2022-01-04 | Cilag Gmbh International | Articulatable surgical instruments with single articulation link arrangements |
| JP6911054B2 (ja) | 2016-02-09 | 2021-07-28 | エシコン エルエルシーＥｔｈｉｃｏｎ ＬＬＣ | 非対称の関節構成を備えた外科用器具 |
| US11224426B2 (en) | 2016-02-12 | 2022-01-18 | Cilag Gmbh International | Mechanisms for compensating for drivetrain failure in powered surgical instruments |
| US10448948B2 (en) | 2016-02-12 | 2019-10-22 | Ethicon Llc | Mechanisms for compensating for drivetrain failure in powered surgical instruments |
| US10426467B2 (en) | 2016-04-15 | 2019-10-01 | Ethicon Llc | Surgical instrument with detection sensors |
| US10335145B2 (en) | 2016-04-15 | 2019-07-02 | Ethicon Llc | Modular surgical instrument with configurable operating mode |
| US11179150B2 (en) | 2016-04-15 | 2021-11-23 | Cilag Gmbh International | Systems and methods for controlling a surgical stapling and cutting instrument |
| US11607239B2 (en) | 2016-04-15 | 2023-03-21 | Cilag Gmbh International | Systems and methods for controlling a surgical stapling and cutting instrument |
| US10492783B2 (en) | 2016-04-15 | 2019-12-03 | Ethicon, Llc | Surgical instrument with improved stop/start control during a firing motion |
| US10456137B2 (en) | 2016-04-15 | 2019-10-29 | Ethicon Llc | Staple formation detection mechanisms |
| US10357247B2 (en) | 2016-04-15 | 2019-07-23 | Ethicon Llc | Surgical instrument with multiple program responses during a firing motion |
| US10828028B2 (en) | 2016-04-15 | 2020-11-10 | Ethicon Llc | Surgical instrument with multiple program responses during a firing motion |
| US10433840B2 (en) | 2016-04-18 | 2019-10-08 | Ethicon Llc | Surgical instrument comprising a replaceable cartridge jaw |
| US20170296173A1 (en) | 2016-04-18 | 2017-10-19 | Ethicon Endo-Surgery, Llc | Method for operating a surgical instrument |
| US11317917B2 (en) | 2016-04-18 | 2022-05-03 | Cilag Gmbh International | Surgical stapling system comprising a lockable firing assembly |
| US10537325B2 (en) | 2016-12-21 | 2020-01-21 | Ethicon Llc | Staple forming pocket arrangement to accommodate different types of staples |
| US11571210B2 (en) | 2016-12-21 | 2023-02-07 | Cilag Gmbh International | Firing assembly comprising a multiple failed-state fuse |
| US10485543B2 (en) | 2016-12-21 | 2019-11-26 | Ethicon Llc | Anvil having a knife slot width |
| US10758230B2 (en) | 2016-12-21 | 2020-09-01 | Ethicon Llc | Surgical instrument with primary and safety processors |
| US10893864B2 (en) | 2016-12-21 | 2021-01-19 | Ethicon | Staple cartridges and arrangements of staples and staple cavities therein |
| US10736629B2 (en) | 2016-12-21 | 2020-08-11 | Ethicon Llc | Surgical tool assemblies with clutching arrangements for shifting between closure systems with closure stroke reduction features and articulation and firing systems |
| US10758229B2 (en) | 2016-12-21 | 2020-09-01 | Ethicon Llc | Surgical instrument comprising improved jaw control |
| US10588632B2 (en) | 2016-12-21 | 2020-03-17 | Ethicon Llc | Surgical end effectors and firing members thereof |
| US10617414B2 (en) | 2016-12-21 | 2020-04-14 | Ethicon Llc | Closure member arrangements for surgical instruments |
| JP6983893B2 (ja) | 2016-12-21 | 2021-12-17 | エシコン エルエルシーEthicon LLC | 外科用エンドエフェクタ及び交換式ツールアセンブリのためのロックアウト構成 |
| US10492785B2 (en) | 2016-12-21 | 2019-12-03 | Ethicon Llc | Shaft assembly comprising a lockout |
| US11419606B2 (en) | 2016-12-21 | 2022-08-23 | Cilag Gmbh International | Shaft assembly comprising a clutch configured to adapt the output of a rotary firing member to two different systems |
| US10667809B2 (en) | 2016-12-21 | 2020-06-02 | Ethicon Llc | Staple cartridge and staple cartridge channel comprising windows defined therein |
| US20180168615A1 (en) | 2016-12-21 | 2018-06-21 | Ethicon Endo-Surgery, Llc | Method of deforming staples from two different types of staple cartridges with the same surgical stapling instrument |
| US11134942B2 (en) | 2016-12-21 | 2021-10-05 | Cilag Gmbh International | Surgical stapling instruments and staple-forming anvils |
| JP7010956B2 (ja) | 2016-12-21 | 2022-01-26 | エシコン エルエルシー | 組織をステープル留めする方法 |
| US10898186B2 (en) | 2016-12-21 | 2021-01-26 | Ethicon Llc | Staple forming pocket arrangements comprising primary sidewalls and pocket sidewalls |
| MX2019007311A (es) | 2016-12-21 | 2019-11-18 | Ethicon Llc | Sistemas de engrapado quirurgico. |
| CN108621626B (zh) * | 2017-03-16 | 2019-12-13 | 丰民金属工业股份有限公司 | 电动钉书机 |
| CN108725013A (zh) * | 2017-04-19 | 2018-11-02 | 丰民金属工业股份有限公司 | 电动钉书机 |
| USD879808S1 (en) | 2017-06-20 | 2020-03-31 | Ethicon Llc | Display panel with graphical user interface |
| US10980537B2 (en) | 2017-06-20 | 2021-04-20 | Ethicon Llc | Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured time over a specified number of shaft rotations |
| US11517325B2 (en) | 2017-06-20 | 2022-12-06 | Cilag Gmbh International | Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured displacement distance traveled over a specified time interval |
| US11090046B2 (en) | 2017-06-20 | 2021-08-17 | Cilag Gmbh International | Systems and methods for controlling displacement member motion of a surgical stapling and cutting instrument |
| USD879809S1 (en) | 2017-06-20 | 2020-03-31 | Ethicon Llc | Display panel with changeable graphical user interface |
| US11071554B2 (en) | 2017-06-20 | 2021-07-27 | Cilag Gmbh International | Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on magnitude of velocity error measurements |
| US10779820B2 (en) | 2017-06-20 | 2020-09-22 | Ethicon Llc | Systems and methods for controlling motor speed according to user input for a surgical instrument |
| US11382638B2 (en) | 2017-06-20 | 2022-07-12 | Cilag Gmbh International | Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on measured time over a specified displacement distance |
| US11653914B2 (en) | 2017-06-20 | 2023-05-23 | Cilag Gmbh International | Systems and methods for controlling motor velocity of a surgical stapling and cutting instrument according to articulation angle of end effector |
| USD890784S1 (en) | 2017-06-20 | 2020-07-21 | Ethicon Llc | Display panel with changeable graphical user interface |
| US10307170B2 (en) | 2017-06-20 | 2019-06-04 | Ethicon Llc | Method for closed loop control of motor velocity of a surgical stapling and cutting instrument |
| US10888321B2 (en) | 2017-06-20 | 2021-01-12 | Ethicon Llc | Systems and methods for controlling velocity of a displacement member of a surgical stapling and cutting instrument |
| US10813639B2 (en) | 2017-06-20 | 2020-10-27 | Ethicon Llc | Closed loop feedback control of motor velocity of a surgical stapling and cutting instrument based on system conditions |
| US10881396B2 (en) | 2017-06-20 | 2021-01-05 | Ethicon Llc | Surgical instrument with variable duration trigger arrangement |
| US10646220B2 (en) | 2017-06-20 | 2020-05-12 | Ethicon Llc | Systems and methods for controlling displacement member velocity for a surgical instrument |
| US10881399B2 (en) | 2017-06-20 | 2021-01-05 | Ethicon Llc | Techniques for adaptive control of motor velocity of a surgical stapling and cutting instrument |
| US20180368844A1 (en) | 2017-06-27 | 2018-12-27 | Ethicon Llc | Staple forming pocket arrangements |
| US10856869B2 (en) | 2017-06-27 | 2020-12-08 | Ethicon Llc | Surgical anvil arrangements |
| US11324503B2 (en) | 2017-06-27 | 2022-05-10 | Cilag Gmbh International | Surgical firing member arrangements |
| US10772629B2 (en) | 2017-06-27 | 2020-09-15 | Ethicon Llc | Surgical anvil arrangements |
| US10993716B2 (en) | 2017-06-27 | 2021-05-04 | Ethicon Llc | Surgical anvil arrangements |
| US11266405B2 (en) | 2017-06-27 | 2022-03-08 | Cilag Gmbh International | Surgical anvil manufacturing methods |
| EP3420947B1 (en) | 2017-06-28 | 2022-05-25 | Cilag GmbH International | Surgical instrument comprising selectively actuatable rotatable couplers |
| US11259805B2 (en) | 2017-06-28 | 2022-03-01 | Cilag Gmbh International | Surgical instrument comprising firing member supports |
| US20190000459A1 (en) | 2017-06-28 | 2019-01-03 | Ethicon Llc | Surgical instruments with jaws constrained to pivot about an axis upon contact with a closure member that is parked in close proximity to the pivot axis |
| US11564686B2 (en) | 2017-06-28 | 2023-01-31 | Cilag Gmbh International | Surgical shaft assemblies with flexible interfaces |
| USD906355S1 (en) | 2017-06-28 | 2020-12-29 | Ethicon Llc | Display screen or portion thereof with a graphical user interface for a surgical instrument |
| US10903685B2 (en) | 2017-06-28 | 2021-01-26 | Ethicon Llc | Surgical shaft assemblies with slip ring assemblies forming capacitive channels |
| US11246592B2 (en) | 2017-06-28 | 2022-02-15 | Cilag Gmbh International | Surgical instrument comprising an articulation system lockable to a frame |
| US10716614B2 (en) | 2017-06-28 | 2020-07-21 | Ethicon Llc | Surgical shaft assemblies with slip ring assemblies with increased contact pressure |
| US10765427B2 (en) | 2017-06-28 | 2020-09-08 | Ethicon Llc | Method for articulating a surgical instrument |
| US11696759B2 (en) | 2017-06-28 | 2023-07-11 | Cilag Gmbh International | Surgical stapling instruments comprising shortened staple cartridge noses |
| US10932772B2 (en) | 2017-06-29 | 2021-03-02 | Ethicon Llc | Methods for closed loop velocity control for robotic surgical instrument |
| US10898183B2 (en) | 2017-06-29 | 2021-01-26 | Ethicon Llc | Robotic surgical instrument with closed loop feedback techniques for advancement of closure member during firing |
| US11007022B2 (en) | 2017-06-29 | 2021-05-18 | Ethicon Llc | Closed loop velocity control techniques based on sensed tissue parameters for robotic surgical instrument |
| US11471155B2 (en) | 2017-08-03 | 2022-10-18 | Cilag Gmbh International | Surgical system bailout |
| US11944300B2 (en) | 2017-08-03 | 2024-04-02 | Cilag Gmbh International | Method for operating a surgical system bailout |
| US11304695B2 (en) | 2017-08-03 | 2022-04-19 | Cilag Gmbh International | Surgical system shaft interconnection |
| USD907647S1 (en) | 2017-09-29 | 2021-01-12 | Ethicon Llc | Display screen or portion thereof with animated graphical user interface |
| US11399829B2 (en) | 2017-09-29 | 2022-08-02 | Cilag Gmbh International | Systems and methods of initiating a power shutdown mode for a surgical instrument |
| US10743872B2 (en) | 2017-09-29 | 2020-08-18 | Ethicon Llc | System and methods for controlling a display of a surgical instrument |
| USD917500S1 (en) | 2017-09-29 | 2021-04-27 | Ethicon Llc | Display screen or portion thereof with graphical user interface |
| USD907648S1 (en) | 2017-09-29 | 2021-01-12 | Ethicon Llc | Display screen or portion thereof with animated graphical user interface |
| US10765429B2 (en) | 2017-09-29 | 2020-09-08 | Ethicon Llc | Systems and methods for providing alerts according to the operational state of a surgical instrument |
| US11090075B2 (en) | 2017-10-30 | 2021-08-17 | Cilag Gmbh International | Articulation features for surgical end effector |
| US11134944B2 (en) | 2017-10-30 | 2021-10-05 | Cilag Gmbh International | Surgical stapler knife motion controls |
| US10779903B2 (en) | 2017-10-31 | 2020-09-22 | Ethicon Llc | Positive shaft rotation lock activated by jaw closure |
| US10842490B2 (en) | 2017-10-31 | 2020-11-24 | Ethicon Llc | Cartridge body design with force reduction based on firing completion |
| US10687813B2 (en) * | 2017-12-15 | 2020-06-23 | Ethicon Llc | Adapters with firing stroke sensing arrangements for use in connection with electromechanical surgical instruments |
| US10828033B2 (en) | 2017-12-15 | 2020-11-10 | Ethicon Llc | Handheld electromechanical surgical instruments with improved motor control arrangements for positioning components of an adapter coupled thereto |
| US11071543B2 (en) | 2017-12-15 | 2021-07-27 | Cilag Gmbh International | Surgical end effectors with clamping assemblies configured to increase jaw aperture ranges |
| US10779826B2 (en) | 2017-12-15 | 2020-09-22 | Ethicon Llc | Methods of operating surgical end effectors |
| US11033267B2 (en) | 2017-12-15 | 2021-06-15 | Ethicon Llc | Systems and methods of controlling a clamping member firing rate of a surgical instrument |
| US10966718B2 (en) | 2017-12-15 | 2021-04-06 | Ethicon Llc | Dynamic clamping assemblies with improved wear characteristics for use in connection with electromechanical surgical instruments |
| US10743875B2 (en) | 2017-12-15 | 2020-08-18 | Ethicon Llc | Surgical end effectors with jaw stiffener arrangements configured to permit monitoring of firing member |
| US10779825B2 (en) | 2017-12-15 | 2020-09-22 | Ethicon Llc | Adapters with end effector position sensing and control arrangements for use in connection with electromechanical surgical instruments |
| US11006955B2 (en) | 2017-12-15 | 2021-05-18 | Ethicon Llc | End effectors with positive jaw opening features for use with adapters for electromechanical surgical instruments |
| US10869666B2 (en) | 2017-12-15 | 2020-12-22 | Ethicon Llc | Adapters with control systems for controlling multiple motors of an electromechanical surgical instrument |
| US10743874B2 (en) | 2017-12-15 | 2020-08-18 | Ethicon Llc | Sealed adapters for use with electromechanical surgical instruments |
| US11197670B2 (en) | 2017-12-15 | 2021-12-14 | Cilag Gmbh International | Surgical end effectors with pivotal jaws configured to touch at their respective distal ends when fully closed |
| US10716565B2 (en) | 2017-12-19 | 2020-07-21 | Ethicon Llc | Surgical instruments with dual articulation drivers |
| US10835330B2 (en) | 2017-12-19 | 2020-11-17 | Ethicon Llc | Method for determining the position of a rotatable jaw of a surgical instrument attachment assembly |
| USD910847S1 (en) | 2017-12-19 | 2021-02-16 | Ethicon Llc | Surgical instrument assembly |
| US10729509B2 (en) | 2017-12-19 | 2020-08-04 | Ethicon Llc | Surgical instrument comprising closure and firing locking mechanism |
| US11045270B2 (en) | 2017-12-19 | 2021-06-29 | Cilag Gmbh International | Robotic attachment comprising exterior drive actuator |
| US11020112B2 (en) | 2017-12-19 | 2021-06-01 | Ethicon Llc | Surgical tools configured for interchangeable use with different controller interfaces |
| US11129680B2 (en) | 2017-12-21 | 2021-09-28 | Cilag Gmbh International | Surgical instrument comprising a projector |
| US11076853B2 (en) | 2017-12-21 | 2021-08-03 | Cilag Gmbh International | Systems and methods of displaying a knife position during transection for a surgical instrument |
| US11311290B2 (en) | 2017-12-21 | 2022-04-26 | Cilag Gmbh International | Surgical instrument comprising an end effector dampener |
| US11179152B2 (en) | 2017-12-21 | 2021-11-23 | Cilag Gmbh International | Surgical instrument comprising a tissue grasping system |
| US11083458B2 (en) | 2018-08-20 | 2021-08-10 | Cilag Gmbh International | Powered surgical instruments with clutching arrangements to convert linear drive motions to rotary drive motions |
| US11253256B2 (en) | 2018-08-20 | 2022-02-22 | Cilag Gmbh International | Articulatable motor powered surgical instruments with dedicated articulation motor arrangements |
| USD914878S1 (en) | 2018-08-20 | 2021-03-30 | Ethicon Llc | Surgical instrument anvil |
| US11291440B2 (en) | 2018-08-20 | 2022-04-05 | Cilag Gmbh International | Method for operating a powered articulatable surgical instrument |
| US10842492B2 (en) | 2018-08-20 | 2020-11-24 | Ethicon Llc | Powered articulatable surgical instruments with clutching and locking arrangements for linking an articulation drive system to a firing drive system |
| US11039834B2 (en) | 2018-08-20 | 2021-06-22 | Cilag Gmbh International | Surgical stapler anvils with staple directing protrusions and tissue stability features |
| US11045192B2 (en) | 2018-08-20 | 2021-06-29 | Cilag Gmbh International | Fabricating techniques for surgical stapler anvils |
| US10779821B2 (en) | 2018-08-20 | 2020-09-22 | Ethicon Llc | Surgical stapler anvils with tissue stop features configured to avoid tissue pinch |
| US11207065B2 (en) | 2018-08-20 | 2021-12-28 | Cilag Gmbh International | Method for fabricating surgical stapler anvils |
| US11324501B2 (en) | 2018-08-20 | 2022-05-10 | Cilag Gmbh International | Surgical stapling devices with improved closure members |
| US10912559B2 (en) | 2018-08-20 | 2021-02-09 | Ethicon Llc | Reinforced deformable anvil tip for surgical stapler anvil |
| US10856870B2 (en) | 2018-08-20 | 2020-12-08 | Ethicon Llc | Switching arrangements for motor powered articulatable surgical instruments |
| US11696761B2 (en) | 2019-03-25 | 2023-07-11 | Cilag Gmbh International | Firing drive arrangements for surgical systems |
| US11147551B2 (en) | 2019-03-25 | 2021-10-19 | Cilag Gmbh International | Firing drive arrangements for surgical systems |
| US11147553B2 (en) | 2019-03-25 | 2021-10-19 | Cilag Gmbh International | Firing drive arrangements for surgical systems |
| US11172929B2 (en) | 2019-03-25 | 2021-11-16 | Cilag Gmbh International | Articulation drive arrangements for surgical systems |
| US11426251B2 (en) | 2019-04-30 | 2022-08-30 | Cilag Gmbh International | Articulation directional lights on a surgical instrument |
| US11648009B2 (en) | 2019-04-30 | 2023-05-16 | Cilag Gmbh International | Rotatable jaw tip for a surgical instrument |
| US11452528B2 (en) | 2019-04-30 | 2022-09-27 | Cilag Gmbh International | Articulation actuators for a surgical instrument |
| US11903581B2 (en) | 2019-04-30 | 2024-02-20 | Cilag Gmbh International | Methods for stapling tissue using a surgical instrument |
| US11432816B2 (en) | 2019-04-30 | 2022-09-06 | Cilag Gmbh International | Articulation pin for a surgical instrument |
| US11253254B2 (en) | 2019-04-30 | 2022-02-22 | Cilag Gmbh International | Shaft rotation actuator on a surgical instrument |
| US11471157B2 (en) | 2019-04-30 | 2022-10-18 | Cilag Gmbh International | Articulation control mapping for a surgical instrument |
| US11523822B2 (en) | 2019-06-28 | 2022-12-13 | Cilag Gmbh International | Battery pack including a circuit interrupter |
| US11298127B2 (en) | 2019-06-28 | 2022-04-12 | Cilag GmbH Interational | Surgical stapling system having a lockout mechanism for an incompatible cartridge |
| US11660163B2 (en) | 2019-06-28 | 2023-05-30 | Cilag Gmbh International | Surgical system with RFID tags for updating motor assembly parameters |
| US11051807B2 (en) | 2019-06-28 | 2021-07-06 | Cilag Gmbh International | Packaging assembly including a particulate trap |
| US11627959B2 (en) | 2019-06-28 | 2023-04-18 | Cilag Gmbh International | Surgical instruments including manual and powered system lockouts |
| US11259803B2 (en) | 2019-06-28 | 2022-03-01 | Cilag Gmbh International | Surgical stapling system having an information encryption protocol |
| US11291451B2 (en) | 2019-06-28 | 2022-04-05 | Cilag Gmbh International | Surgical instrument with battery compatibility verification functionality |
| US11497492B2 (en) | 2019-06-28 | 2022-11-15 | Cilag Gmbh International | Surgical instrument including an articulation lock |
| US11399837B2 (en) | 2019-06-28 | 2022-08-02 | Cilag Gmbh International | Mechanisms for motor control adjustments of a motorized surgical instrument |
| US11426167B2 (en) | 2019-06-28 | 2022-08-30 | Cilag Gmbh International | Mechanisms for proper anvil attachment surgical stapling head assembly |
| US11771419B2 (en) | 2019-06-28 | 2023-10-03 | Cilag Gmbh International | Packaging for a replaceable component of a surgical stapling system |
| US11464601B2 (en) | 2019-06-28 | 2022-10-11 | Cilag Gmbh International | Surgical instrument comprising an RFID system for tracking a movable component |
| US11350938B2 (en) | 2019-06-28 | 2022-06-07 | Cilag Gmbh International | Surgical instrument comprising an aligned rfid sensor |
| US11246678B2 (en) | 2019-06-28 | 2022-02-15 | Cilag Gmbh International | Surgical stapling system having a frangible RFID tag |
| US11219455B2 (en) | 2019-06-28 | 2022-01-11 | Cilag Gmbh International | Surgical instrument including a lockout key |
| US11553971B2 (en) | 2019-06-28 | 2023-01-17 | Cilag Gmbh International | Surgical RFID assemblies for display and communication |
| US11478241B2 (en) | 2019-06-28 | 2022-10-25 | Cilag Gmbh International | Staple cartridge including projections |
| US11638587B2 (en) | 2019-06-28 | 2023-05-02 | Cilag Gmbh International | RFID identification systems for surgical instruments |
| US11684434B2 (en) | 2019-06-28 | 2023-06-27 | Cilag Gmbh International | Surgical RFID assemblies for instrument operational setting control |
| US11224497B2 (en) | 2019-06-28 | 2022-01-18 | Cilag Gmbh International | Surgical systems with multiple RFID tags |
| US11298132B2 (en) | 2019-06-28 | 2022-04-12 | Cilag GmbH Inlernational | Staple cartridge including a honeycomb extension |
| US11376098B2 (en) | 2019-06-28 | 2022-07-05 | Cilag Gmbh International | Surgical instrument system comprising an RFID system |
| US11504122B2 (en) | 2019-12-19 | 2022-11-22 | Cilag Gmbh International | Surgical instrument comprising a nested firing member |
| US11931033B2 (en) | 2019-12-19 | 2024-03-19 | Cilag Gmbh International | Staple cartridge comprising a latch lockout |
| US11911032B2 (en) | 2019-12-19 | 2024-02-27 | Cilag Gmbh International | Staple cartridge comprising a seating cam |
| US11464512B2 (en) | 2019-12-19 | 2022-10-11 | Cilag Gmbh International | Staple cartridge comprising a curved deck surface |
| US11234698B2 (en) | 2019-12-19 | 2022-02-01 | Cilag Gmbh International | Stapling system comprising a clamp lockout and a firing lockout |
| US11291447B2 (en) | 2019-12-19 | 2022-04-05 | Cilag Gmbh International | Stapling instrument comprising independent jaw closing and staple firing systems |
| US11529139B2 (en) | 2019-12-19 | 2022-12-20 | Cilag Gmbh International | Motor driven surgical instrument |
| US11576672B2 (en) | 2019-12-19 | 2023-02-14 | Cilag Gmbh International | Surgical instrument comprising a closure system including a closure member and an opening member driven by a drive screw |
| US11844520B2 (en) | 2019-12-19 | 2023-12-19 | Cilag Gmbh International | Staple cartridge comprising driver retention members |
| US11607219B2 (en) | 2019-12-19 | 2023-03-21 | Cilag Gmbh International | Staple cartridge comprising a detachable tissue cutting knife |
| US11304696B2 (en) | 2019-12-19 | 2022-04-19 | Cilag Gmbh International | Surgical instrument comprising a powered articulation system |
| US11529137B2 (en) | 2019-12-19 | 2022-12-20 | Cilag Gmbh International | Staple cartridge comprising driver retention members |
| US11559304B2 (en) | 2019-12-19 | 2023-01-24 | Cilag Gmbh International | Surgical instrument comprising a rapid closure mechanism |
| US11446029B2 (en) | 2019-12-19 | 2022-09-20 | Cilag Gmbh International | Staple cartridge comprising projections extending from a curved deck surface |
| US11701111B2 (en) | 2019-12-19 | 2023-07-18 | Cilag Gmbh International | Method for operating a surgical stapling instrument |
| USD975278S1 (en) | 2020-06-02 | 2023-01-10 | Cilag Gmbh International | Staple cartridge |
| USD976401S1 (en) | 2020-06-02 | 2023-01-24 | Cilag Gmbh International | Staple cartridge |
| USD974560S1 (en) | 2020-06-02 | 2023-01-03 | Cilag Gmbh International | Staple cartridge |
| USD967421S1 (en) | 2020-06-02 | 2022-10-18 | Cilag Gmbh International | Staple cartridge |
| USD975851S1 (en) | 2020-06-02 | 2023-01-17 | Cilag Gmbh International | Staple cartridge |
| USD975850S1 (en) | 2020-06-02 | 2023-01-17 | Cilag Gmbh International | Staple cartridge |
| USD966512S1 (en) | 2020-06-02 | 2022-10-11 | Cilag Gmbh International | Staple cartridge |
| US20220031350A1 (en) | 2020-07-28 | 2022-02-03 | Cilag Gmbh International | Surgical instruments with double pivot articulation joint arrangements |
| US11844518B2 (en) | 2020-10-29 | 2023-12-19 | Cilag Gmbh International | Method for operating a surgical instrument |
| US11779330B2 (en) | 2020-10-29 | 2023-10-10 | Cilag Gmbh International | Surgical instrument comprising a jaw alignment system |
| US11717289B2 (en) | 2020-10-29 | 2023-08-08 | Cilag Gmbh International | Surgical instrument comprising an indicator which indicates that an articulation drive is actuatable |
| US11452526B2 (en) | 2020-10-29 | 2022-09-27 | Cilag Gmbh International | Surgical instrument comprising a staged voltage regulation start-up system |
| US11534259B2 (en) | 2020-10-29 | 2022-12-27 | Cilag Gmbh International | Surgical instrument comprising an articulation indicator |
| US11931025B2 (en) | 2020-10-29 | 2024-03-19 | Cilag Gmbh International | Surgical instrument comprising a releasable closure drive lock |
| USD980425S1 (en) | 2020-10-29 | 2023-03-07 | Cilag Gmbh International | Surgical instrument assembly |
| US11517390B2 (en) | 2020-10-29 | 2022-12-06 | Cilag Gmbh International | Surgical instrument comprising a limited travel switch |
| USD1013170S1 (en) | 2020-10-29 | 2024-01-30 | Cilag Gmbh International | Surgical instrument assembly |
| US11617577B2 (en) | 2020-10-29 | 2023-04-04 | Cilag Gmbh International | Surgical instrument comprising a sensor configured to sense whether an articulation drive of the surgical instrument is actuatable |
| US11896217B2 (en) | 2020-10-29 | 2024-02-13 | Cilag Gmbh International | Surgical instrument comprising an articulation lock |
| US11890010B2 (en) | 2020-12-02 | 2024-02-06 | Cllag GmbH International | Dual-sided reinforced reload for surgical instruments |
| US11944296B2 (en) | 2020-12-02 | 2024-04-02 | Cilag Gmbh International | Powered surgical instruments with external connectors |
| US11744581B2 (en) | 2020-12-02 | 2023-09-05 | Cilag Gmbh International | Powered surgical instruments with multi-phase tissue treatment |
| US11653915B2 (en) | 2020-12-02 | 2023-05-23 | Cilag Gmbh International | Surgical instruments with sled location detection and adjustment features |
| US11737751B2 (en) | 2020-12-02 | 2023-08-29 | Cilag Gmbh International | Devices and methods of managing energy dissipated within sterile barriers of surgical instrument housings |
| US11678882B2 (en) | 2020-12-02 | 2023-06-20 | Cilag Gmbh International | Surgical instruments with interactive features to remedy incidental sled movements |
| US11653920B2 (en) | 2020-12-02 | 2023-05-23 | Cilag Gmbh International | Powered surgical instruments with communication interfaces through sterile barrier |
| US11849943B2 (en) | 2020-12-02 | 2023-12-26 | Cilag Gmbh International | Surgical instrument with cartridge release mechanisms |
| US11627960B2 (en) | 2020-12-02 | 2023-04-18 | Cilag Gmbh International | Powered surgical instruments with smart reload with separately attachable exteriorly mounted wiring connections |
| US11812964B2 (en) | 2021-02-26 | 2023-11-14 | Cilag Gmbh International | Staple cartridge comprising a power management circuit |
| US11751869B2 (en) | 2021-02-26 | 2023-09-12 | Cilag Gmbh International | Monitoring of multiple sensors over time to detect moving characteristics of tissue |
| US11749877B2 (en) | 2021-02-26 | 2023-09-05 | Cilag Gmbh International | Stapling instrument comprising a signal antenna |
| US11730473B2 (en) | 2021-02-26 | 2023-08-22 | Cilag Gmbh International | Monitoring of manufacturing life-cycle |
| US11723657B2 (en) | 2021-02-26 | 2023-08-15 | Cilag Gmbh International | Adjustable communication based on available bandwidth and power capacity |
| US11793514B2 (en) | 2021-02-26 | 2023-10-24 | Cilag Gmbh International | Staple cartridge comprising sensor array which may be embedded in cartridge body |
| US11950779B2 (en) | 2021-02-26 | 2024-04-09 | Cilag Gmbh International | Method of powering and communicating with a staple cartridge |
| US11696757B2 (en) | 2021-02-26 | 2023-07-11 | Cilag Gmbh International | Monitoring of internal systems to detect and track cartridge motion status |
| US11925349B2 (en) | 2021-02-26 | 2024-03-12 | Cilag Gmbh International | Adjustment to transfer parameters to improve available power |
| US11744583B2 (en) | 2021-02-26 | 2023-09-05 | Cilag Gmbh International | Distal communication array to tune frequency of RF systems |
| US11950777B2 (en) | 2021-02-26 | 2024-04-09 | Cilag Gmbh International | Staple cartridge comprising an information access control system |
| US11701113B2 (en) | 2021-02-26 | 2023-07-18 | Cilag Gmbh International | Stapling instrument comprising a separate power antenna and a data transfer antenna |
| US11737749B2 (en) | 2021-03-22 | 2023-08-29 | Cilag Gmbh International | Surgical stapling instrument comprising a retraction system |
| US11826042B2 (en) | 2021-03-22 | 2023-11-28 | Cilag Gmbh International | Surgical instrument comprising a firing drive including a selectable leverage mechanism |
| US11717291B2 (en) | 2021-03-22 | 2023-08-08 | Cilag Gmbh International | Staple cartridge comprising staples configured to apply different tissue compression |
| US11759202B2 (en) | 2021-03-22 | 2023-09-19 | Cilag Gmbh International | Staple cartridge comprising an implantable layer |
| US11723658B2 (en) | 2021-03-22 | 2023-08-15 | Cilag Gmbh International | Staple cartridge comprising a firing lockout |
| US11826012B2 (en) | 2021-03-22 | 2023-11-28 | Cilag Gmbh International | Stapling instrument comprising a pulsed motor-driven firing rack |
| US11806011B2 (en) | 2021-03-22 | 2023-11-07 | Cilag Gmbh International | Stapling instrument comprising tissue compression systems |
| US11744603B2 (en) | 2021-03-24 | 2023-09-05 | Cilag Gmbh International | Multi-axis pivot joints for surgical instruments and methods for manufacturing same |
| US11832816B2 (en) | 2021-03-24 | 2023-12-05 | Cilag Gmbh International | Surgical stapling assembly comprising nonplanar staples and planar staples |
| US11786239B2 (en) | 2021-03-24 | 2023-10-17 | Cilag Gmbh International | Surgical instrument articulation joint arrangements comprising multiple moving linkage features |
| US11849944B2 (en) | 2021-03-24 | 2023-12-26 | Cilag Gmbh International | Drivers for fastener cartridge assemblies having rotary drive screws |
| US11896219B2 (en) | 2021-03-24 | 2024-02-13 | Cilag Gmbh International | Mating features between drivers and underside of a cartridge deck |
| US11944336B2 (en) | 2021-03-24 | 2024-04-02 | Cilag Gmbh International | Joint arrangements for multi-planar alignment and support of operational drive shafts in articulatable surgical instruments |
| US11849945B2 (en) | 2021-03-24 | 2023-12-26 | Cilag Gmbh International | Rotary-driven surgical stapling assembly comprising eccentrically driven firing member |
| US11786243B2 (en) | 2021-03-24 | 2023-10-17 | Cilag Gmbh International | Firing members having flexible portions for adapting to a load during a surgical firing stroke |
| US11896218B2 (en) | 2021-03-24 | 2024-02-13 | Cilag Gmbh International | Method of using a powered stapling device |
| US11857183B2 (en) | 2021-03-24 | 2024-01-02 | Cilag Gmbh International | Stapling assembly components having metal substrates and plastic bodies |
| US11903582B2 (en) | 2021-03-24 | 2024-02-20 | Cilag Gmbh International | Leveraging surfaces for cartridge installation |
| US11793516B2 (en) | 2021-03-24 | 2023-10-24 | Cilag Gmbh International | Surgical staple cartridge comprising longitudinal support beam |
| US11826047B2 (en) | 2021-05-28 | 2023-11-28 | Cilag Gmbh International | Stapling instrument comprising jaw mounts |
| US11877745B2 (en) | 2021-10-18 | 2024-01-23 | Cilag Gmbh International | Surgical stapling assembly having longitudinally-repeating staple leg clusters |
| US11937816B2 (en) | 2021-10-28 | 2024-03-26 | Cilag Gmbh International | Electrical lead arrangements for surgical instruments |
Family Cites Families (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4623082A (en) * | 1985-05-14 | 1986-11-18 | Max Co. Ltd. | Electronic stapler |
| JPH0761909B2 (ja) * | 1989-06-30 | 1995-07-05 | 宇部興産株式会社 | 水硬性防露充填材 |
| JPH0333077U (ja) * | 1989-08-09 | 1991-04-02 | ||
| US5346114A (en) * | 1990-09-14 | 1994-09-13 | Max Co., Ltd. | Electric stapler with unmovably fixed magazine |
| JP2932438B2 (ja) * | 1995-02-28 | 1999-08-09 | マックス株式会社 | 電動ホッチキスにおける自動綴り準備機構 |
| EP0838315B1 (en) * | 1996-10-23 | 2004-02-25 | Max Co., Ltd. | Electric stapler |
| US6039230A (en) * | 1997-11-19 | 2000-03-21 | Max Co., Ltd. | Roll staple and staple cartridge storing the same |
| JP4350289B2 (ja) * | 1999-10-04 | 2009-10-21 | キヤノン株式会社 | シート処理装置並びに画像形成装置 |
| US6474633B1 (en) * | 1999-10-04 | 2002-11-05 | Canon Kabushiki Kaisha | Stapler with interchangeable cartridges |
-
2001
- 2001-09-10 JP JP2001273328A patent/JP4857504B2/ja not_active Expired - Lifetime
-
2002
- 2002-09-10 CN CNB028175956A patent/CN100372664C/zh not_active Expired - Fee Related
- 2002-09-10 US US10/488,986 patent/US7048165B2/en not_active Expired - Lifetime
- 2002-09-10 TW TW091120575A patent/TWI223619B/zh active
- 2002-09-10 WO PCT/JP2002/009209 patent/WO2003022538A1/ja active Application Filing
- 2002-09-10 KR KR10-2004-7003412A patent/KR100538364B1/ko not_active IP Right Cessation
- 2002-09-10 DE DE60231518T patent/DE60231518D1/de not_active Expired - Lifetime
- 2002-09-10 EP EP02767928A patent/EP1426155B1/en not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| DE60231518D1 (de) | 2009-04-23 |
| KR100538364B1 (ko) | 2005-12-21 |
| EP1426155A4 (en) | 2007-09-05 |
| KR20040033026A (ko) | 2004-04-17 |
| US7048165B2 (en) | 2006-05-23 |
| CN100372664C (zh) | 2008-03-05 |
| JP2003080503A (ja) | 2003-03-19 |
| CN1553848A (zh) | 2004-12-08 |
| TWI223619B (en) | 2004-11-11 |
| US20040245307A1 (en) | 2004-12-09 |
| WO2003022538A1 (fr) | 2003-03-20 |
| EP1426155A1 (en) | 2004-06-09 |
| EP1426155B1 (en) | 2009-03-11 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP4857504B2 (ja) | 電動ステープラのステープル検出機構 | |
| JP3620351B2 (ja) | 電動ステープラー | |
| EP0475436B1 (en) | Electric stapler with unmovably fixed magazine | |
| US11077579B2 (en) | Staple-refill | |
| JP4419335B2 (ja) | ステープルカートリッジシステム | |
| EP2311614B1 (en) | Refill case and staple cartridge | |
| JP4277417B2 (ja) | 電動ステープラー | |
| JP4296679B2 (ja) | 電動ステープラー | |
| US6896167B2 (en) | Driver unit and electric stapler | |
| EP1652627B1 (en) | Electrically driven stapler | |
| EP2583801B1 (en) | Electric stapler | |
| US20130092578A1 (en) | Refill | |
| US7621434B2 (en) | Clincher device of stapler | |
| US20040232610A1 (en) | Stapling apparatus, sheet finishing apparatus, and image forming apparatus equipped with the sheet finishing apparatuses | |
| US20040245309A1 (en) | Stapler apparatus | |
| JP3975353B2 (ja) | ステープラーのステープル検出機構 | |
| JP4923355B2 (ja) | シートステープル検知機構 | |
| JP4103700B2 (ja) | 電動ステープラーのステープル検出機構 | |
| JPH0649439U (ja) | 給紙カセット | |
| US10870215B2 (en) | Staple cartridge and stapler | |
| JPH09169006A (ja) | 電動ホッチキス | |
| JP2005053043A (ja) | ステープル脚の折り曲げ機構 | |
| US20130092579A1 (en) | Refill | |
| JP2005014416A (ja) | 電動ステープラーのステープル供給機構 | |
| JPH0626985B2 (ja) | 自動給紙装置 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20080625 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20110419 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20110610 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20111004 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20111017 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4857504 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20141111 Year of fee payment: 3 |
|
| EXPY | Cancellation because of completion of term |
